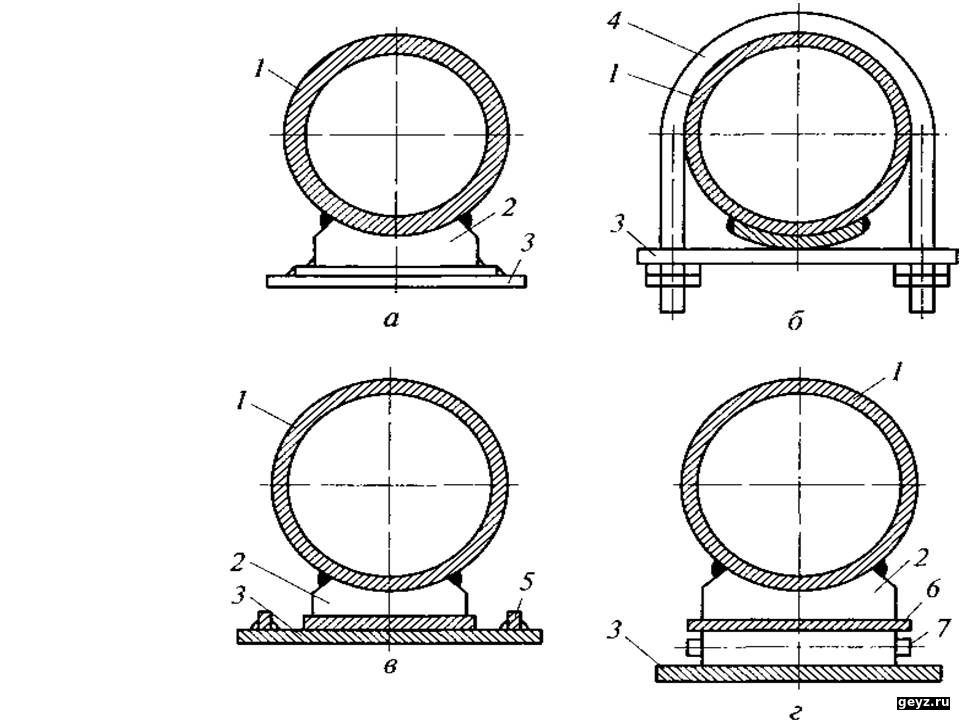

Железобетонные неподвижные щитовые опоры НО-1000-100 – это вертикальные элементы трубопровода в системах водоснабжения, отопления, теплоснабжения и других системах коммуникации, которые служат для фиксации труб, обеспечения прочности и устойчивости трубопроводной системы. Неподвижные опоры не только предотвращают осевые, линейные и угловые перемещения труб, но и защищают узлы трубопровода от механических повреждений.

Неподвижные щитовые опоры НО-1000-100 применяются на участках, предназначенных для надземной (на низких или высоких отдельно стоящих опорах или эстакадах) или подземной бесканальной или канальной (в проходных, полупроходных или непроходных каналах) прокладки трубопровода. Подземная прокладка коммуникаций применяется, как правило, в населенных пунктах, надземная прокладка – во всех случаях, когда необходимо исключить тепловое воздействие трубопроводов на грунты оснований.

Прокладка в каналах применяется под проездами, площадями, автомагистралями, при пересечении с трамвайными и железнодорожными путями, в районах с плотной застройкой, при большой насыщенности зоны прокладки подземными коммуникациями, при значительном приближении пути трассы к фундаментам зданий и сооружений (менее 5 м).

Неподвижные щитовые опоры НО-1000-100 принимают на себя все нагрузки, которые действуют на конструкцию трубопровода, как от веса труб, так и от воздействия окружающей среды и/или грунта, затем передают эти нагрузки на грунт или несущие конструкции.

Железобетонные неподвижные опоры НО-1000-100 устанавливаются в определенных местах трубопровода, разделяя его на отдельные независимые участки. Такое решение позволяет каждому участку, вне зависимости от других участков, противостоять внешним воздействиям и нагрузкам, создаваемым массами, которые проходят по трубам. Труба, находясь между двумя щитовыми опорами, не сдвигается и не провисает, а возможные деформации и усилия, возникающие от температурного расширения и внутреннего давления теплоносителя в трубопроводе, воспринимаются щитовыми опорами и затем распределяются на грунт или несущие конструкции.

Усилия, которые действуют на щитовые опоры НО-1000-100, зависят от габаритных размеров опоры и расположения трубы (т.е. глубины монтажа трубопровода).

Нагрузки, действующие на железобетонные опоры НО-1000-100, подразделяются на вертикальные и горизонтальные. Вертикальные нагрузки возникают от веса трубы, ее содержимого, веса изоляционных конструкций и расстояния до ближайших подвижных опор (при надземной прокладке трубопровода) или расстояния до ближайших неподвижных опор (при подземной бесканальной прокладке коммуникаций). При этом при бесканальной прокладке, помимо собственного веса, на трубопровод действует давление окружающего грунта и давление от наземного транспорта, проходящего над конструкцией опор. Горизонтальные осевые и боковые нагрузки возникают вследствие действия сил упругой деформации гибких компенсаторов горячего трубопровода, сил внутреннего давления среды и реакции сил трения при перемещении трубопровода под влиянием теплового удлинения.

Железобетонные неподвижные щитовые опоры НО-1000-100 представляют собой фасонную плиту со сквозными круговыми отверстиями, через которые проходят трубы. С двух сторон щитовой опоры к трубам привариваются фланцы, усиленные стальными косынками, через которые передаются усилия от трубопровода на опору. При прокладке трубопровода в канале опора защемляется в канале, а при бесканальной — устанавливается на бетонном фундаменте. При установке опор в канале в них делают отверстия для пропуска воды и воздуха. Интервал между опорами рассчитывается индивидуально для каждого участка трубопровода.

Материал, из которого изготавливаются неподвижные опоры НО-1000-100, имеет следующие преимущества перед другими строительными материалами: высокая прочность конструкции, долговечность, легкость ремонта, надежная защита от влаги, высокая степень теплоизоляции элементов, отсутствие прямой связи и гальванической развязки между металлическими элементами конструкции щита и стальной трубой.

Железобетонные неподвижные щитовые опоры НО-1000-100 изготавливаются в соответствии с указаниями, данными в ГОСТ 30732-2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия», серии 3.903 КЛ-14, выпуск 1-1 «Теплоснабжение. Каналы непроходные. Опоры неподвижные щитовые», СНиП 41-02-2003 «Тепловые сети» и альбомах СК 3303-87 «Конструктивные решения двухтрубных тепловых сетей с пенополиуретановой изоляцией диаметром Ду 50 – 1000 мм» и НТС-62-91 «Нормали тепловых сетей». В качестве материала используется тяжелый бетон класса В15 и выше по прочности на сжатие. Указанные проекты предусматривают прокладку трубопровода в непросадочных грунтах и вне зоны грунтовых вод. При наличии грунтовых вод предусматривается устройство попутного дренажа. Класс бетона по морозостойкости назначается от F100 и выше, класс бетона по водонепроницаемости – не менее W4.

Неподвижные опоры НО-1000-100 армируются стержнями и сетками из стали классов А-I и A-III. Так как действующие усилия от труб направлены в противоположные стороны, изделия предполагают двойное симметричное армирование. Все арматурные и закладные изделия предварительно обрабатываются антикоррозийными присадками. При необходимости, например при прокладке теплопровода в агрессивных грунтах с большим количеством грунтовых вод, бетон подвергается гидрофобизации.

Щитовые опоры НО-1000-100 хранятся рассортированными по видам и диаметрам на ровных горизонтальных площадках, очищенных от камней и других посторонних предметов. Складирование, хранение и монтаж изделий в местах, подверженных затоплению водой, категорически не допускается. Положение щитовых опор при хранении должно исключать скопление атмосферных осадков на поверхности изделий.

Железобетонные неподвижные опоры НО-1000-100 перевозят автомобильным, железнодорожным и водным транспортом в соответствии с правилами перевозки грузов, обеспечивающими сохранность изоляции и исключающими возникновение продольного прогиба. Для погрузки и разгрузки опор следует применять специальные траверсы и мягкие полотенца шириной 50-200 мм. Цепи, канаты и другие грузозахватные устройства, вызывающие повреждение изоляции, допускать не рекомендуется. Укладка щитовых опор НО-1000-100 в транспортные средства производится ровными рядами на инвентарные щиты и прокладки, не допуская перехлестов и повреждений.

В компании ГК «БЛОК» можно не только заказать железобетонные неподвижные щитовые опоры НО-1000-100, но и проконсультироваться с нашими специалистами, подобрать требуемые конструкции железобетонных изделий. В нашем отделе продаж можно заранее узнать и уточнить цену железобетонных неподвижных щитовых опор НО-1000-100 и рассчитать общую стоимость заказа. Купить железобетонные неподвижные опоры НО-1000-100 и проконсультироваться по общим вопросам покупки и доставки Вы можете, позвонив по телефонам компании ГК БЛОК: Санкт-Петербург: (812) 309-22-09, Москва: (495) 646-38-32, Краснодар: (861) 279-36-00. Режим работы компании: Пн-Пт с 9-00 до 18-00. Ко111111мпания ГК БЛОК осуществляет доставку железобетонных неподвижных щитовых опор НО-1000-100 по всей России прямо до объекта заказчика или на строительную площадку, если позволяет инфраструктура.

По вопросам монтажа железобетонных неподвижных щитовых опор НО-1000-100 обращаться по телефону (812) 309-22-09

Компания ГК БЛОК осуществляет доставку опор ЛЭП по всей России прямо до объекта заказчика или на строительную площадку, если позволяет инфраструктура.

Неподвижная щитовая опора трубопровода (НЩО)


Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.


Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

  1. Главная
  2. Продукция
  3. Фасонные изделия в ППУ
  4. Опоры трубопроводов
  5. Неподвижная щитовая опора трубопровода (НЩО)

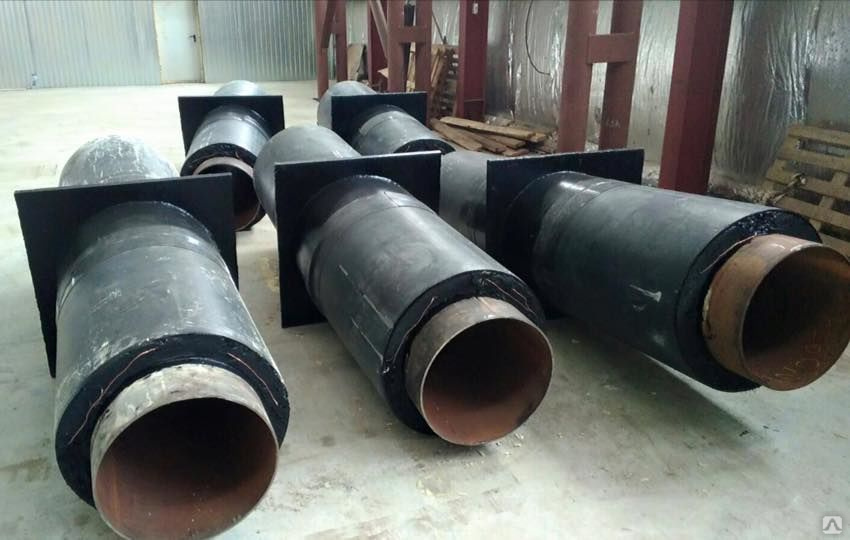

Неподвижная щитовая опора (НЩО) является аналогом Неподвижной опоры, изготавливаемой по ГОСТ 30732-2006, с тем отличием, что уже является конечным изделием и не требует подготовки и заливки железобетонной конструкции в трассовых условиях.

Данная конструкция применяется в проектах строительства и реконструкции тепловых сетей в Санкт-Петербурге и Ленинградской области. Преимуществами данной конструкции являются: ремонтопригодность, отсутствие прямой связи и гальванической развязки между металлическими элементами конструкции щита и стальной трубой, надежная антикоррозийная защита и высокая степень теплоизоляции элементов.

Компания ЗФИ является одним из лидеров в производстве данной конструкции. За последние годы в Технические условия были внесены изменения, позволившие получить максимальную надежность и увеличить сроки эксплуатации НЩО при бесканальной прокладке.

Также существует возможность поставки трубоэлементов выполненных по аналогичной конструкции для заливки железобетонного щита на месте строительства, что позволяет изготавливать щиты любых габаритных размеров.

Неподвижные опоры могут производиться для трубопроводов надземной и подземной прокладки. При первом варианте в качестве гидроизоляции применяется оцинкованная оболочка (ОЦ), при втором — полиэтиленовая оболочка (ПЭ).

Технические условия ТУ 5768-002-60992692-2010 «НЕПОДВИЖНЫЕ ЩИТОВЫЕ ОПОРЫ И ТРУБОЭЛЕМЕНТЫ С ТЕПЛОВОЙ ИЗОЛЯЦИЕЙ ИЗ ПЕНОПОЛИУРЕТАНА С ЗАЩИТНОЙ ОБОЛОЧКОЙ ИЗ ПОЛИЭТИЛЕНА» с применением разработанных Заводом улучшений согласованы ведущими теплоснабжающими организациями Санкт-Петербурга ОАО «Теплосеть Санкт-Петербурга», ГУП «ТЭК СПб», ООО «Петербургтеплоэнерго».

Сделать заказ можно по электронной почте: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. или по тел./факсу: (812) 327-24-46

Железобетонная неподвижная опора состоит из следующих частей:

  • Стальной фланец, основа самой опоры.
  • Термоусадочная лента, пенополиуретановая изоляция.
  • Проводники индикатора системы.
  • Центрирующие опоры.
  • Труба из прочной стали.
  • Полиэтиленовая оболочка.

Сделать заказ можно по электронной почте: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.,
по телефону: (812) 327-24-46, факсу: (812) 327-24-43

Типы опор в реальных конструкциях — Civil-Ideas

Прочитав этот блог, вы сможете определить и выполнить различные типы опор в реальных конструкциях на строительной площадке.

                  Во время проектирования вы показали только идеализированную форму опор, но когда вы идете на строительную площадку, вы не можете определить и выполнить поддержку другого типа в реальных конструкциях. Так что в этой статье ваше замешательство исчезнет. Здесь мы обсудили самые важные три (3) типа опор обычно используются и вызывают путаницу.

Тип опор в различных конструкциях

(1) Фиксированная опора

                         Неподвижная опора означает, что она может сопротивляться и сдерживать все возможные движения (вертикальный, горизонтальный и изгибающий момент) через соединение/опору и напряжения, возникающие в них. балка из-за любого типа нагрузки может безопасно переходить с балки на колонну. Теперь мы обсудим неподвижную опору в железобетонных конструкциях (RCC) и Стальные конструкции :

Идеализированная форма неподвижной опоры
(a) Неподвижная опора в железобетонных конструкциях

                                                                                               и плиту с выступающими арматурными стержнями колонны, затем забетонируйте ее монолитно, чтобы элемент мог действовать как фиксированная единица. Чтобы определить, является ли опора фиксированной или шарнирной/штифтовой в стыке железобетонной балки с колонной или колонне, соединенной с фундаментом, вы должны проверить детали арматуры на чертеже и на месте, если указана правильная длина развертывания (Ld), а также желаемое соотношение бетона следует на месте, тогда опора будет считаться закрепленной. Потому что арматура у опоры подскажет вам, является ли опора неподвижной или шарнирно-штифтовой. Надлежащая длина развертывания (Ld) и требуемая марка бетона обеспечат достаточную связь/фиксацию в этом стыке, чтобы противостоять всем напряжениям. Этот тип опор в основном предназначен для сопротивления изгибающему моменту наряду с другими нагрузками. Фиксированную опору вы можете увидеть на рисунке ниже:

Ld в стыке балка-колонна Развертка (Ld) при фиксированной опоре Развертка (Ld) в стыке колонны-фундамент
(b) Фиксированная опора в стальных конструкциях

                                          движения будут такими же, как и в конструкциях ПКР. Соединения стальной балки-колонны или соединения колонны-фундамента будут считаться зафиксированными, если болты или сварные швы вокруг соединения (вокруг полки и стенки) зафиксированы/приложены по всей длине вместе с косынками на этом соединении/опоре. Если болты или сварные швы закреплены/нанесены только на секцию стенки, то она будет рассматриваться как шарнирная/шарнирная опора, поскольку она не будет сопротивляться всем движениям (вертикальным, горизонтальным или изгибающему моменту), кроме нескольких. Этот тип опор в основном предназначен для сопротивления изгибающему моменту наряду с другими нагрузками. С помощью этого типа болтового соединения/сварки вы обеспечили достаточное крепление, чтобы противостоять всем нагрузкам. Сталь должна выдерживать все напряжения, а не бетон. Вы можете увидеть фиксированную опору в стальной конструкции на рисунке/изображении ниже:

Неподвижная опора из железобетона (предоставляется Ld) и стали (предоставляются болты и сварные швы на полке и в секциях стенки) Каркасные конструкцииСтальная рамная конструкция Неподвижная опора на опоре колонны
(2) Шарнирная/штифтовая опора

                                                   В этом типе опоры ограничиваются только горизонтальные и вертикальные движения, но они не могут сопротивляться изгибающему моменту. Этот тип опор не рассчитан на восприятие каких-либо изгибающих моментов, а воспринимает только осевые напряжения (осевое сжатие и осевое растяжение). Поэтому такой тип поддержки в основном предусмотрен только в фермах. Но если изгиб не является критерием разрушения какого-либо элемента или если изгибающий момент не генерируется в какой-либо опоре в достаточной степени, чтобы он мог выйти из строя, тогда мы также обеспечиваем его в железобетонных и стальных рамах:

Шарнирная опора в элементах фермы
(a) Шарнирно-штифтовая опора в железобетонных кирпичных конструкциях

                                                                                                           балки и колонны, предоставленные там неэффективным подрядчиком на некоторых участках или во всей конструкции, могут быть вообще не нужны, а также конструкция не спроектирована должным образом инженером-строителем. Если вы посмотрите на арматуру в стыках балки-колонны или стыка колонны-фундамента, то обнаружите, что они не имеют какой-либо длины развертывания или могут быть недостаточными для создания требуемой связи/анкеровки в стыке. Потому что натяжению сопротивляется сталь, а не бетон. Бетон также очень низкого качества, поэтому эта опора не будет считаться неподвижной, а будет шарнирной/штифтовой опорой. Но нагрузки в основном берут на себя стены из кирпичной кладки, поэтому конструкция устойчива. Но нельзя допускать этот тип опор в каркасных конструкциях из железобетона, где несущий элемент равен балка-столбец . Вы можете видеть на данном рисунке:

Фиксированная и шарнирная/штифтовая опора в конструкциях из железобетона/кирпичной кладки (неправильно — петля/штифт из-за отсутствия Ld и сопротивления растяжению сталью, а не бетоном)
(b) Шарнирная/штифтовая опора Сталь Конструкции

                                  Как мы уже говорили ранее, этот тип опор не предназначен для восприятия каких-либо изгибающих моментов, а воспринимает только осевые напряжения (осевое сжатие и осевое растяжение). Вот почему этот тип поддержки в основном предусмотрен и предназначен для ферм. Но это может быть предусмотрено в стальных рамах в соединениях балка-колонна и колонна-фундамент, когда изгиб не является критерием отказа. В этом типе соединений балки-колонны или соединения колонн-фундаментов болты/сварные швы предусмотрены только в секции стенки или полки того элемента, который достаточен для сопротивления осевым напряжениям. Вы можете видеть на приведенном ниже рисунке:

Шарнирная/штифтовая опора в стальных каркасных конструкциях (болты поставляются только на секциях стенки)
(2) Роликовая опора

                                  Роликовая опора может противостоять только вертикальным силам. Так что это обеспечивается только тогда, когда есть только осевые сжимающие силы. Вы видели, что свободно поддерживаемые балки/прогоны могут быть из стали , стали или RC. Идеальная форма свободно опертой балки: одна сторона шарнирная, а другая роликовая (см. рисунок). Мы учитываем это, потому что со стороны шарнира / штифта балка сопротивляется горизонтальным силам, потому что боковое движение не создается на элементе только из-за шарнира / штифта, а другая сторона является роликом, потому что из-за изменений температуры и больших нагрузок может быть небольшое боковое долото. возникают силы, вызывающие расширение и изгиб. Если мы считаем, что обе стороны шарнирно закреплены, то температурные напряжения в элементе вызовут растрескивание балки, а если мы рассмотрим, что обе стороны являются роликами, то небольшая составляющая поперечной силы может привести к горизонтальному перемещению балки / балки, что будет неустойчивым. Таким образом, когда балка, которая может быть железобетонной или стальной, которая лежит только на обеих боковых опорах, может быть кирпичной стеной или железобетонной колонной, но не отлита монолитно, тогда это будет примером просто поддерживаемой, в которой одна сторона роликовая, а другая шарнирная/шарнирная. опора штифта. Вы можете увидеть роликовую опору как в стали, так и в конструкции RCC, представленной ниже:

Мостовые балки с простой опорой, одна сторона которых является шарниром/штифтом, а другая — роликовой. Просто поддерживаемые балки действуют как роликовая опора (сопротивляются только вертикальным силам). Идеальная просто поддерживаемая балка/балка

.

Типы опор в реальных конструкциях
