Прогоны. Комбинированная схема | Промсистема

Комбинированная схема раскладки прогонов представляет сочетание разрезной и неразрезной схем, за счет чего увеличивается несущая способность конструкций и обеспечивается экономия стали.
Для крепления С-профиля к несущему каркасу изпользуются крепежные уголки

Для облегчения процесса сборки конструкций, профили маркируются в процессе производства


План прогонов покрытия


Раскладка прогонов с указанием их обозначения (маркировки).
П1 П2 П3
П1 П2 П3
П1 П2 П3
П1 П2 П3
П1 П2 П3
П1 П2 П3


Примечание:
—    все отверстия в стенке профиля выполняются диаметром d=14 мм под болты М12;
—    все размеры приведены в мм;
—    зазор между прогонами во всех соединенияхравен 10 мм;
—    дополнительные отверстия диаметром d=14 мм пробиваются попарно на той же высоте.




Расстояния между болтовыми отверстиями в зависимости от высоты С-профиля для прогонов

А В С
150 50 50
200 50 100
250 60 130
300 60 180

При длине прогонов более Зм, чтобы исключить возможность деформации (потери устойчивости) стенки С-профиля необходимо применять систему поперечных связей.

Расстояния между болтовыми отверстиями в зависимости от высоты С-профиля для прогонов.

А В С D Е F
150 50 50 100 5 90
200 50 100 150 5 140
250 60 130 200 5 190
300 60 180 250 5 240

При длине прогонов:

3,0м <L<4,5 м один ряд поперечных связей.
При длине прогонов:

4,5м <L<6,0 м два ряда поперечных связей.
ПС ПС
ПС ПС
ПС ПС
ПС ПС
ПС ПС

При длине прогонов:

6,0м <L<7,5 м три ряда поперечных связей.
ПС ПС ПС
ПС ПС ПС
ПС ПС ПС
ПС ПС ПС
ПС ПС ПС

Запрос коммерческого предложения:

Ваше сообщение отправлено!

Мы обязательно с Вами свяжемся в ближайшее время.

Другие наши услуги:


Прогоны металлические — в компании СИБПРОМСНАБ

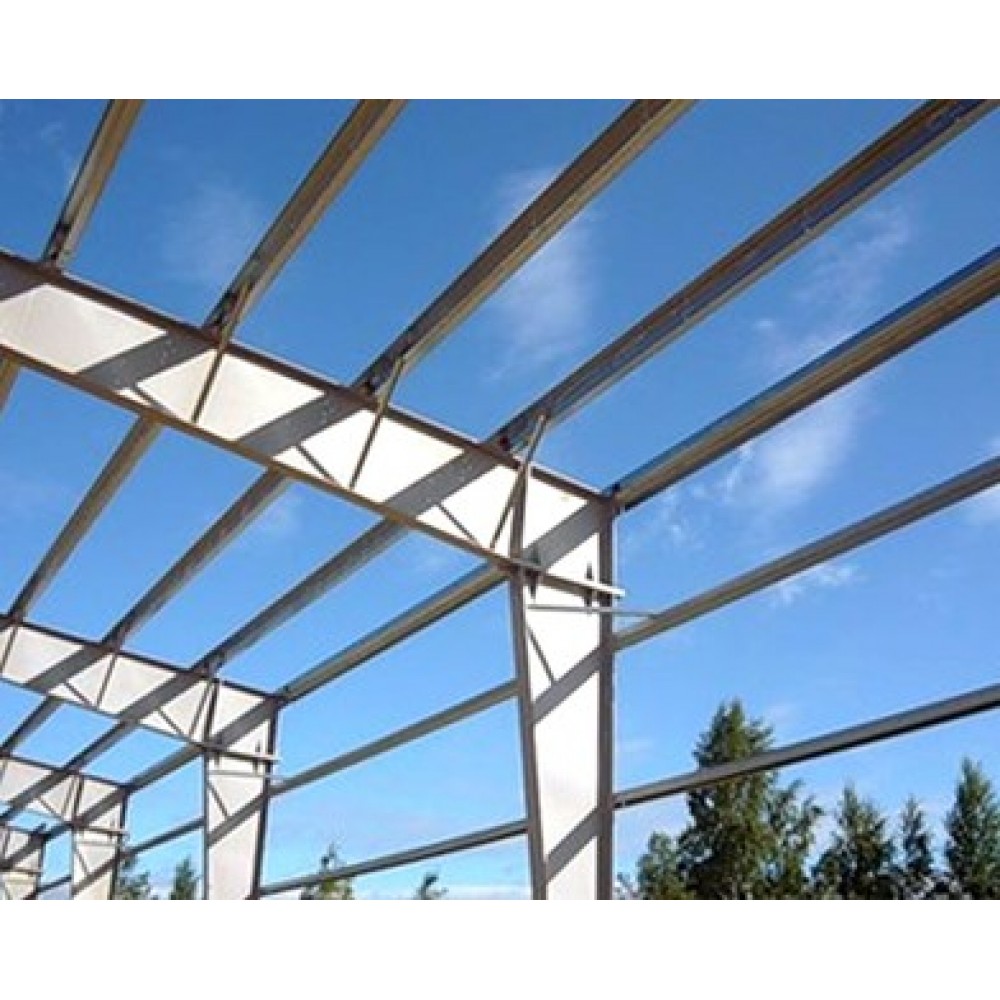

Металлический прогон – это несущая балка, воспринимающую нагрузку других элементов, расположенных под крышей объекта. Крепится прогон на опорных колоннах, стенах, фермах или других балках. Его главная задача – корректно воспринимать нагрузку от крыши и распределять ее по другим элементам здания.

Особенности устройства прогонов

Изделие выполнено в виде горизонтальной балки, входящей в состав каркаса. Конструкция прогона определяется особенностями крыши: формой, размерами, а также нагрузками, на которые она рассчитана. Если деталь располагается под большой крышей, то ее укрепляют балки и подкосы, которые повышают жесткость системы.

Важно! Для производства используются прокатные стали, выбор которых зависит от технических параметров сооружения.

Встретить прогоны можно и при обустройстве инженерных сетей, расположенных над землей.

Преимущества металлоизделия

Прогон из стали обладает всеми преимуществами металлоконструкций:

  • превосходит по прочности дерево и бетон;
  • служит дольше и выдерживает большие нагрузки, чем другие материалы;
  • не требует дополнительной обработки, кроме как нанесения защитного антикоррозионного покрытия при изготовлении;
  • универсален в использовании, сочетается с разными покрытиями;
  • обладает небольшим весом, облегчая конструкцию в целом, может применяться на разных типах фундамента;
  • отличается быстрой установкой и простотой фиксации.

Плюсы металлических прогонов не меняются в зависимости от того, какой тип конструкции используется.

Виды прогонных изделий

Элементы можно разделить на две большие группы, отличающиеся структурой. Выделяют:

  • Сплошные детали. Часто изготавливаются из горячекатаных профилей формы С и Z. Один из видов – разрезные прогоны, обеспечивающие равномерное разделение нагрузки, и второй тип — неразрезные. Вторые используются преимущественно при обустройстве скатных крыш.
  • Решетчатые детали. Можно изготовить из профиля любого типа и формы. Нижняя часть прогона обладает ломаным или треугольным поясом. Весит деталь больше и используется при шаге ферм от 6 м.

Также можно выделить классификацию прогонов по типу кровли: коньковый, боковой и мауэрлат. Первый тип используется для монтажа на него конька крыши. Боковые детали используются для поддержки стропил, а мауэрлат ставят прямо у начала стропильной конструкции в верхней части стены.

В компании «СИБПРОМСНАБ» можно заказать прогоны по подготовленному проекту. Также мы помогаем в разработке технической документации КМД, где будут определены точные параметры всех элементов металлоконструкций.

Характеристики и описание прогона металлического


В строительстве прочность здания обеспечивают разные по формам и размерам железобетонные конструкции. Прогоны – это прочные армированные бетонные балки, которые служат опорой плитам перекрытий и принимают на себя изгибающие усилия в широких проемах. К изготовлению изделий, техническим параметрам предъявляет строгие требования ГОСТ 26992-86, нормативный стандарт подтверждают сопроводительные документы, выданные заводом изготовителем. Прогоны железобетонные купить можно в нашем Каталоге.

Особенности элемента

Металлический прогон в зависимости от вида может быть сплошным или решетчатого типа. Второй вариант используется чаще, поскольку стоит дешевле и устанавливается быстрее. Что касается конструкции кровельной крыши, то здесь выделяется несколько элементов. Это коньковый прогон, боковые части и мауэрлат. Эти типы металлического прогона можно встретить в составе практически всех кровель.

Коньковый прогон является опорой для верхней части крыши, боковые элементы помогают создать защиту для разных сторон кровли. Мауэрлат располагается возле основания стропил, и его функция заключается в укладке по периметру наружной стены.

Монтаж деревянных наслонных стропил для вальмовых крыш

Схема деревянных наслонных стропил

с упором
на два прогона
, для вальмовой крыши
с проходным чердаком
, показана на рис.8. Если
при наличии двух прогонову стропильных ног
ставят
подкосы
, то для восприятия создаваемого ими
распора между лежнями
располагают
распорки
(рис.8 разрез 2-2 поз.3).

Если стропильные ноги

опираются
на два прогона
, то
в конькепрогоны не ставят
(рис. 8). В этом случае
концы стропильных ног
опираются друг в друга и
покрываются коньковым брусом
.
Выше прогонов
в этом случае возникает распор, который воспринимают с помощью ригелей (рис.8 поз.6).

ВНИМАНИЕ! Особое внимание следует уделить угловым

(крайним)
стойкам и прогонам
. Часто их делают такого же сечения, как и остальные
стропильные узлы
, однако нередко они несут нагрузку в
1,5 раза большую
, чем
промежуточные стойки и прогоны
. Ослабленная
стойка и прогон прогибаются

крыша получается неровной
.

Схема деревянных наслонных стропил
с упором на один прогондля вальмовой крыши
показана на рис.9.

ПРИМЕЧАНИЕ: У конечной стойки

односторонний
подкос
вызывает повышенные изгибающие моменты и деформации. Здесь лучше установить
концевой подкос
или уменьшить крайний пролёт, чтобы
получить одинаковые изгибающие моменты в пролётах
.

Кроме того, за счёт уменьшения
крайних пролётов
удаётся добиться выравнивания опорных потенциалов или, иначе говоря, нагрузок, передающихся на
стойки и подкосы
, поддерживающие
прогоны
, что особенно важно.

ВНИМАНИЕ! Уменьшение крайних пролётов
на 20% от длины среднего пролёта
полезно ещё и потому, что при средних пролётах
L=6м
крайний элемент прогона вместе
с консолью у опоры
будет иметь ту же расчётную длину, т.к
в случае одинакового шага опор
шаг с отклонением до 20% может считаться одинаковым.

В противном случае потребовался бы для крайних элементов прогона
длинномерный лесоматериал
или устройство
стыков вблизи крайних опор
, что НЕ РЕКОМЕНДУЕТСЯ.

ЧИТАТЬ ТАКЖЕ: Организация работ по устройству крыши и кровли

Схема деревянных наслонных стропил

с упором на два прогона,
для вальмовой крыши с фронтономпод конькомдля слухового окна
, показана на рис. 10.

Для уменьшения длины деталей стропильных ног

(в том числе и
диагональных
) применяют
подкосы
(рис.10 п.6)
и ригели
(рис.10 п.8), так как в точке опирания на подкос можно выполнить
стыковку брусьевстропильной ноги
.

ВНИМАНИЕ! Особое внимание стоит уделить диагональным стропильным ногам и подкосам

. Часто их делают такого же сечения, как и остальные стропила, однако нередко
они несут нагрузку в 1,5 раза большую
, чем
промежуточные стропила
.

Сечения изгибаемых элементов стропильной системы

(всех видов
стропильных ног, прогонов и шпренгелей
) определяются требованиями прочности и жёсткости.

Схема продольных стропильных рам
с усилением подкосов
в крайних пролётах при повышенных ветровых и снеговых нагрузках показана на рис.11.

ПРИМЕЧАНИЕ: Особенно опасны ошибки, связанные с устройством ригелей и затяжек

, поскольку и специалисты не всегда учитывают реальное распределение нагрузок и усилий.

Схема продольных рам стропил

с фронтоном под коньком
для слухового окна
показана на рис.12.

Подкосы и ригели

ставят у каждой пары стропильных ног (рис.9 п.12).
Угол наклона подкосов
должен иметь к горизонтальной плоскости не менее
45°
.

Схема опирания диагональных стропил

с фронтоном под коньком
для слухового окна
показана на рисунке узел-70.

Прогоны к стойкам

крепят стальными стержнями, а
подкосы к прогонам и стойкам
— с помощью лобовых врубок, закрепляемых скобками или болтами.

Нижние концы подкосов

упирают
в лежни
при
наслонной системе
стропил или соединяют
лобовыми врубками со стойкойв подкосно-балочной системе
. Узлы скрепляют скобами или накладками.
Стыки прогонов
обычно располагают над стойками или в пролете на расстоянии
Х
(рис. 2 и рис.3)

ВНИМАНИЕ! Для лучшего использования несущей способности брёвен следует учитывать их сбег

, располагая более тонкие их концы
в верхней части стоек
. А
в ригелях
тонкий конец бревна устанавливают
в сторону наружной стойки
(рис.11).

Нередко ошибкой

возведения крыши является то, что не выдерживают расчётных
размеров поперечных сечений
конструкций, в результате чего
появляются недопустимые прогибы
. Иногда трудно придерживаться расчётов проектировщика, поскольку ассортимент выпускаемой продукции пиломатериалов не позволяет точно подобрать конструкции требуемых сечений. Чаще всего, застройщик сначала выбирает лесоматериалы, а затем советуется с проектировщиком о его применении.

ПРИМЕЧАНИЕ: Сечение элементов

наслонных
стропил
определяется расчётом. При отсутствии таких расчётов следует руководствоваться конструктивными требованиями сечений элементов
стропильной системы
. Они должны быть не менее размеров указанных в таблицах 2 и 3.

ТАБЛИЦА 2: МИНИМАЛЬНО ДОПУСТИМОЕ СЕЧЕНИЕ ЭЛЕМЕНТОВ СТРОПИЛ

п/пНаименование элементовДревесинаМинимальные размеры сечения, мм
из бруса высотойиз досок (поперечное сечение)из круглого леса (диаметр в отрубе)
123456
1Стропильные ногихвойных пород≥120≥50х100≥120
2Стойки и подкосыхвойных пород≥120≥50х100≥160
3Прогоныхвойных пород≥160≥100х150≥160
4Ригели и крестовые связихвойных пород≥100≥50х100х
5Мауэрлатыхвойных и твёрдых лиственных пород≥160≥100х150≥160

ПРИМЕЧАНИЕ: Диаметр брёвен

для стропильной системы
принимается по верхнему отрубу
и по чертежам узлов.

Под стойками

устанавливают
лежни или подкладки
, размеры которых можно принимать по табл.3.

ТАБЛИЦА 3: РАЗМЕРЫ ЛЕЖНЕЙ И ПОДКЛАДОК ПОД СТОЙКАМИ.

п/пСистема стропилМатериалы внутренних стен, служащих опорами для стоекТип лежней и подкладок
НаименованиеРазмеры
12345
1Бесподкосная система стропилСтена из сплошной кладкиКоротыши из пластин длиной не менее 1,8 мd=150…180 мм
2Коротыши из бруса длиной не менее 1,8 мсеч.150х100 мм
3Бесподкосная система стропилСтена из облегчённой кладкиСплошной лежень из пластинd=160…180 мм
4Сплошной лежень из брусасеч. 150х100 мм
5Подкосная система стропилСтена из сплошной и облегчённой кладкиСплошной лежень из пластинd=160…180 мм
6Сплошной лежень из брусасеч.150х100 мм

Номинальные размеры пиломатериалов

хвойных пород приведены в таблице 2 раздела «Древесина и крепёж для крыш».

Преимущества прогона из металла

Выделяются такие положительные факторы, как высокая прочность. Если сравнивать элементы из древесины, бетона и стали, то последние будут намного выносливее и долговечнее, нежели другие. Металлу не требуется дополнительная обработка защитными средствами, он не боится влажности или механического давления.

Кроме того, металлические прогоны могут использоваться для любого типа покрытия, поскольку универсальны в плане крепления. Для усиления защиты металла могут использовать антикоррозионные смеси, защищающие от появления ржавчин.

Благодаря небольшой массе элемент проявляет высокую выносливость, что делает его привлекательным на рынке товаров. Металлические прогоны могут использоваться для зданий с любым типом фундамента, ведь они не создают перегруза, но при этом обеспечивают желаемую прочность.

Скорость монтажа также относится к преимуществам изделий из металла. Металлические прогоны для кровли можно смонтировать за считаные часы, к тому же их легко зафиксировать на любой поверхности. Главное здесь – подобрать надежные крепежи, которые смогут выдержать большой вес.

Назначение

Установка прогона: а) вид опоры на стене; б) на столбе; 1. железобетонная подушка; 2. прогоны.

Вернуться к оглавлению

Железобетонный прогон подразделяют на виды, которые формируются согласно форме изделия и марки бетона. Прогонам присвоены следующие типы

Вернуться к оглавлению

Таврового сечения

При производстве используются швелера и двутавры. Подразделяется данный тип на два вида:

Отличием является наличие специальных отверстий, продевая в которые захватные устройства, облегчается подъем и монтаж элементов. Элементы с тавровым сечение подходят для строительства зданий:

неотапливаемые с кровлей из примеси цемента и асбестовых волокон;отапливаемые с облегченными перекрытиями;отапливаемые с цементной кровлей. Вернуться к оглавлению

Прямоугольного сечения

Вернуться к оглавлению

Виды деталей

Сплошной прогон считается прочным и надежным, достаточно эффективным в плане использования и долговечным. Для него может использоваться швеллер или двутавр. Материал в плане работы также достаточно прост. Нужно разрезать его на куски требуемых габаритов и покрыть смесью от коррозии и разъедания ржавчинами.

Далее в нужных местах делаются отметки и сверлятся дырки для монтажа. Это является наиболее прочным вариантом фиксации и создания металлической балки для кровли.

Гнутые элементы являются современным вариантом. У них специфическая форма, что упрощает процесс монтажа. Для изготовления деталей используется оцинкованный профиль, который проходит процесс формирования на специальных станках. Универсальность полученной детали в том, что ее можно использовать и как профиль, и в качестве ригеля.

Вес прогона небольшой, его можно монтировать самостоятельно и без помощи. Из оцинкованного профиля делаются еще элементы крепления с дополнительными фиксаторами. Их использование заметно упрощает работу и ускоряет ее.

Решетчатый прогон также популярен. Он сваривается из профильной трубы или специального уголка. Для соединения двух перекладин используются плотные перемычки и раскосы, что добавляют мощности конструкции и увеличивают ее надежность. Даже при небольшом весе может получиться достаточно прочный элемент.

Маркировка

Для удобства в использовании применяется специальная классификация буквами и цифрами. В них зашифрована информация о длине, высоте, ширине, опорной нагрузке. В первых буквах зашифрована информация о серии прогона:

  • П — цельное изделие.
  • ПР — наличие бортика, расположенного параллельно или под углом к оси элемента.
  • ПРГ — прямоугольное сечение.

Вторая группа знаков содержит в себе информацию о нагрузке и типе арматуры. Третьи знаки говорят о специфическом назначении материала, включая особенности использования бетонного состава.

Например: ПРГ 28-1-3-4т. ПРГ — прямоугольное сечение. Следующая серия цифр обозначает размеры конструкции: 2800 длинна в мм, 100 мм ширина, 300 мм высота. В показателе 4т указана возможность выдерживать нагрузку в 4 тонны на один метр.

Виды соединения

Крепление профнастила к металлическим прогонам может осуществляется с помощью разных вариантов, начиная от обычных гвоздей и заканчивая специальными заклепками.

Что касается удобства, то мастера выделяют саморезы и заклепки. Первый вариант не требует создания отверстий, также в случае необходимости саморез можно выкрутить обратно и прикрепить на другом участке. Не нужно специальных инструментов для работы.

Для заклепок надо подготовить поверхность, предварительно сделав там дырки. Для точности нанесения отверстий нужно приставить к ним профлист, чтобы сделать нужные отметки. Удалять заклепки проблематично и в процессе могут возникнуть большие дырки и даже повреждения профлиста. Повторное использование заклепок, в отличие от саморезов, невозможно. Поэтому крепление профлиста к металлическим прогонам лучше осуществлять с помощью саморезов.

Области применения

Помимо швеллера, двутавра, балок различного назначения, кровельные, а также стеновые металлоконструкции не обходятся без использования прогонов. Они берут на себя снеговые и ветровые воздействия, увеличивая жесткость и устойчивость всего здания. То есть, дополнительная нагрузка приходится на стропила и каркас не напрямую, а передается через дополнительны элементы, что позволяет снизить негативное воздействие и повысить эксплуатационных характеристики. Также они используются для поддержания балок сооружения. При этом сами изделия опираются на несущие элементы: колонны, несущие стены, траверсы, фермы и др. Особенно актуальны данные детали при возведении зданий большой площади:

  • Производственные металлические ангары;
  • Торговые и выставочные павильоны;
  • Склады готовой продукции;
  • Спортивные арены и развлекательные комплексы;
  • Строения сельскохозяйственного назначения и т. д.

Чтобы рассчитать параметры и правильно подобрать прогоны, необходимо учесть все виды нагрузок, которые будет испытывать сооружение: вес кровельных материалов и элементов несущей металлоконструкции, периодическое климатическое воздействие.

Правильное крепление

Этот пункт зависит от многих элементов. Во-первых, от фиксации профлиста на поверхности. Это можно выполнять как в вертикальном, так и в горизонтальном положении. По нижнему и верхнему краю крепление делается на каждую волну, в остальных местах — через волну, это зависит от места применения.

Во-вторых, если монтаж осуществляется для забора, то первую фиксацию надо делать в 8–10 см от земли. В-третьих, в процессе прикрепления профнастила к металлическим прогонам надо убирать с поверхности стружку, что может привести к коррозии и разрушению металла.

Установка каркаса под кровлю

Правильное соединение стропил в коньке – важный момент, который способствует обеспечению длительного срока эксплуатации крыши. Главное – найти оптимальное решение относительно выбора крепежа и способов фиксации элементов. Рассмотрим детальнее каждый пункт.

Пример сращивания стропил посредством металлических пластин

Выбор крепежа

Изначально для сборки стропильной системы применялись деревянные клинья, штыри, накладки, нагели, бруски различного сечения, металлические скобы и гвозди. Сегодня на торговых площадках крепежные изделия представлены в улучшенном ассортименте. Например, с помощью гвоздевых и перфорированных пластин, резьбовых метизов и анкерных систем соединение стропил осуществляется на более высоком уровне по надежности и прочности. Главное – правильно подобрать изделия по допустимым нагрузкам.

Перечисленные варианты относятся к приспособлениям для обеспечения жесткой фиксации стропил между собой. Если конструкция собирается поверх нового дома, то для него характерна усадка в течение первых 5 лет. Разница может достигать 200 мм. Это может привести к деформации либо разрушению отдельных элементов или каркаса в целом. Чтобы этого избежать, рассматривается еще одно решение как соединить стропила – шарнирное или скользящее крепление. Оно может быть представлено пластиной в форме плоской проушины и перфорированного уголка. Конец второго вставляется в проушину и загибается, чтобы минимизировать активное «хождение» стропил в сторону от опорного элемента. Им может быть как мауэрлат, коньковый прогон.

Образец крепежа для обеспечения скользящего соединения стропил с мауэрлатом или коньком

Советы специалистов

Перед началом работы надо сделать пометки на поверхности, если будут использоваться заклепки для крепления. Это поможет не ошибиться в процессе монтажа и сделать отверстия в нужных местах.

Надо позаботиться о прогоне и в случае необходимости покрыть металл защитной смесью. Использование металлических прогонов для кровли предполагает нанесение нескольких слоев защитного материала, чтобы не начался этап коррозии. Мастера советуют использовать для основы сплошные прогоны, обладающие большей выносливостью и долговечностью.

Технические параметры

Для изготовления таких изделий используется качественный и тяжелый бетон. Это позволяет обеспечить данный строительный материал хорошим несущим качеством.

Например, бетон с пометкой М200 используется в тех случаях, когда длина балки не достигает 2,5 м. Для арматуры с длиной в пределах 3 м чаще всего используют бетон с пометкой М250.

Если необходима железобетонная балка размером от 3 до 6 м, то для изготовления применяется бетон М300, для более длинной конструкции подходит продукт с маркировкой М350.

Кавабанга! Как установить столб под электричество на участке

Прогоны металлические | УМК-А | Уральские металлоконструкции

Прогоны металлические изготавливает Челябинский завод металлоконструкций УМКа. Прогоны используются для строительства зданий и сооружений гражданского и промышленного назначения. Есть основные металлоконструкции – балки, фермы, стойки. Прогон при помощи металлических креплений крепится к этим основным элементам. А, уже на прогон крепятся стеновые панели, кровельные материалы. Т.е. основная роль это крепление ограждающих материалов.



Наши преимущества по изготовлению прогонов

  • короткие сроки
  • низкая цена
  • высочайшее качество исполнения



Виды прогонов

Сплошные прогоны

  • швеллера,
  • двутавры

Решетчатые прогоны

  • не сплошное сечение  – различные гнутые профили. Изготавливаются из листового металлопроката путем плазменной резки и последующей гибки на гибочных станках.



Металлические крепления прогонов

Металлические крепления прогонов швеллерного типа осуществляется при помощи уголковых коротышей, которые привариваются к поясу ферм. Двутавровые прогоны крепятся при помощи планок, которые привариваются к прогонам снизу и крепятся болтами к верхнему поясу ферм.

Снизу на фото подробно все видно.





Крепление профлиста на прогоны

Крепление профлиста на прогоны осуществляют используя саморезы. Удобный и быстрый способ крепления профилированного листа.





Саморезы для профнастила

Саморезы для профнастила используют для закрепления листов профлиста на прогонах. Удобно и быстро вкручиваются, так как, на конце имеют сверло для проделывания небольшого отверстия, а дальше уже саморез идет по резьбе и крепко закрепляется в прогоне.

Изготавливают в различные цвета такие же, как и цвет профнастила, для придания эстетического вида и для скрытия самого самореза, как некий камуфляж. Выглядит очень красиво.



Как крепить профнастил наиболее надежно, мы более подробно рассмотрим в следующей статье.



Купить металлические прогоны

Узнать цену и купить металлические прогоны можно обратившись на наш завод металлоконструкций УМКа в городе Челябинске по телефону +7(351)750-38-54 или отправьте запрос на электронную почту  [email protected]. Кроме изготовления прогонов, мы можем сделать и их монтаж, как отдельных прогонов, так и всей металлоконструкции в целом. В случае необходимости можем выполнить проектирование и разработку технической документации под ваши нужды и вашему техническому заданию.



Кроме того наш завод осуществляет следующие виды работ и изготовление изделий.



изготовление металлоконструкций
монтаж металлоконструкций
ролики конвейерные

Прогоны

Кровля производственного здания, торгового центра или любого сооружения с применением металлоконструкций состоит из кровельных ограждающих конструкций, несущих элементов (прогонов, ферм, фонарей) на которые опирается кровля, которые связаны между собой и обеспечивают жесткость и устойчивость всех элементов.

В устройство кровли применяются прогоны, но в их установка зависит от от ряда показателей, обеспечивающих прочность кровли, поэтому в ряде случаев их могут не использовать. В случае применения прогонов между стропильными фермами через 1,5-3 м устанавливают прогоны, на которые укладывают мелкоразмерные кровельные плиты, листы, настилы. Прогоны воспринимают нагрузку от кровли и передают ее на стропильные конструкции.

Существует 2 типа прогонов:

  • сплошного сечения;
  • решетчатые.

Сплошные прогоны тяжелее решетчатых, но значительно проще в изготовлении и монтаже. Они применяются при шаге ферм 6 м. Сплошные прогоны обычно изготовляются из прокатных швеллеров.

Кровля по прогонам получается легче вследствие небольшого пролета ограждающих элементов, но требует большего расхода металла (на прогоны) и более трудоемка в монтаже.

Покрытия по прогонам

Прогоны устанавливают на верхний пояс стропильных ферм в их узлах. В качестве прогонов применяют прокатные балки, гнутые профили либо легкие сквозные конструкции (при шаге ферм больше 6 м). Кровельные покрытия бывают теплыми (с утеплителем) в отапливаемых Производственных зданиях и холодными без утеплителя (для неотапливаемых зданий, а также горячих цехов, имеющих избыточные тепловыделения от технологических агрегатов).

Для теплых кровель в качестве несущих элементов, укладываемых по прогонам, широко используется стальной профилированный настил. Применяют также мелкоразмерные керамзитобетонные, армоцементные и асбестоцементные плиты, трехслойные панели типа сэндвич, состоящие из двух металлических листов, между которыми расположен утеплитель, или монопанели с несущим слоем из профилированного настила и гидроизоляцией из мягкой кровли.

Настил крепится к прогонам самонарезающими винтами. Между собой листы настила соединяются комбинированными заклепками, позволяющими вести клепку с одной стороны настила. Масса настила — 10 — 15 кг/м2.

Холодные кровли выполняют из волнистых асбестоцементных, стальных или алюминиевых листов, укладываемых по прогонам, расположенным через 1,25 — 1,5 м. Масса асбестоцементных листов в среднем 20 кг/м2. Стальные волнистые листы изготовляют из холоднокатаной стали толщиной от 1 до 1,8 мм. Высота волны h=30 и 35 мм. Масса 15 — 20 кг/м2. Алюминиевые волнистые листы имеют толщину 0,6 — 1,2 мм и массу 5-7 кг/м2. Волнистые листы крепят к прогонам с помощью специальных упругих кляммеров или крюков из круглой стали.

Для обеспечения водоотвода в местах стыков волнистые листы перепускают внахлестку на 150 — 200 мм, при этом уклон кровли для асбестоцементных листов должен быть не менее 1/4; а для стальных и алюминиевых — не менее 1/6.

Во избежание электрохимической коррозии в местах контакта алюминия со сталью при установке алюминиевых листов на стальные прогоны соприкасающиеся поверхности покрывают специальными грунтами (например, АЛГ) или применяют изолирующие прокладки. Стальные метизы для крепления листов нужно оцинковывать или кадмировать.

Прогоны воспринимают нагрузку от кровли и передают ее на стропильные конструкции. Прогоны бывают сплошного сечения и решетчатые. Сплошные прогоны тяжелее решетчатых, но значительно проще в изготовлении и монтаже. Они применяются при шаге ферм 6 м. Сплошные прогоны обычно изготовляются из прокатных швеллеров, реже из двутавров. Более рациональны прогоны из гнутых профилей швеллерного, С — образного и Z — образного сечения. Такие прогоны могут иметь развитую высоту при тонкой стенке. Для обеспечения местной устойчивости полок устраивают отгибы.

При легкой кровле и небольших снеговых нагрузках прогоны из гнутых профилей могут применяться при шаге ферм до 12 м. При больших нагрузках более рациональны сквозные прогоны, а также разработанные в ЦНИИПроектстальконструкция прогоны из перфорированного двутавра («сквозной» двутавр) и тонкостенных балок.

По расходу стали прогоны из «сквозных» двутавров приближаются к решетчатым, а по стоимости на 10-15 % дешевле.

Еще более эффективно использование для прогонов тонкостенных балок. Учет закритической стадии работы стенки позволяет уменьшить ее толщину и принять гибкость стенки (отношение высоты к толщине) 200-300. Такие прогоны на 8-18 % легче решетчатых. Для изготовления тонкостенных балок-прогонов разработана поточная линия с применением высокочастотной сварки.

Прогоны сплошного сечения

Сплошные прогоны выполняются по разрезной и неразрезной схемам. Хотя при неразрезной схеме расход стали на прогоны меньше, в целях упрощения монтажа чаще применяются разрезные прогоны.

При кровле с большим уклоном прогоны, расположенные на скате, работают на изгиб в двух плоскостях (косой изгиб). Вертикальная нагрузка q от кровли может быть разложена на действующую в плоскости большей жесткости прогона qХ, и скатную составляющую qУ. Хотя при применяемых уклонах кровли скатная составляющая невелика, напряжения от нее вследствие малой жесткости прогона относительно оси у-у получаются большими. Чтобы уменьшить изгибающий момент от скатной составляющей, прогоны раскрепляют тяжами из круглой стали диаметром 18-22 мм, уменьшающими расчетный пролет прогона в плоскости ската. Тяжи ставят между всеми прогонами, за исключением конькового. В панелях у конька тяжи крепятся к стропильной ферме или к коньковому прогону вблизи опор. По коньку устанавливается прогон с увеличенной в горизонтальной плоскости жесткостью или спаренные прогоны, соединенные между собой.

В зданиях с фонарями, имеющих перепады высот по длине или ширине, расчетная снеговая нагрузка не является равномерной по ширине пролета здания и существенно увеличивается у перепадов высот (снеговые мешки), что представляет особую опасность для прогонов и учитывается коэффициентом с>1 (см. СНиП П-6-74).

Значения изгибающих моментов в плоскости меньшей жесткости прогона зависят от числа тяжей. При шаге ферм 6 м обычно ставят один тяж, при шаге 12 м и крутом скате лучше поставить два.

Если кровельный настил крепится к прогонам жестка и образует сплошное полотнище (например, плоский стальной лист, приваренный к прогонам, стальной профилированный настил, прикрепленный к прогонам самонарезающими болтами и соединенный между собой заклепками и т. п.), то скатная составляющая будет восприниматься самим полотнищем кровли. В этом случае необходимость в тяжах отпадает и прогоны можно рассчитывать только на нагрузку qx Общая устойчивость прогонов обеспечивается элементами крепления кровельных плит или настила к прогонам и силами трения между ними. Однако, как показывают результаты обследования, при свободном опирании кровельных элементов возможна потеря устойчивости прогона.

Прогиб прогонов от нормативной нагрузки проверяют только в плоскости, нормальной к скату, он не должен превышать 1/200 пролета.

Прогоны крепят к поясам ферм с помощью коротышей из уголков, планок, гнутых элементов из листовой стали.

Решетчатые прогоны

Решетчатые прогоны могут иметь различные конструктивные решения.

Недостаток решетчатых прогонов — большое число элементов и узловых деталей и связанная с этим высокая трудоемкость изготовления, требующая значительного времени на монтаж. Поэтому наиболее целесообразен трех панельный прогон, принятый в качестве типового. Верхний пояс этого прогона из двух швеллеров. Элементы решетки из одиночного гнутого швеллера. Раскосы прикрепляются к верхнему поясу на дуговой или контактной сварке. Такое решение существенно упрощает изготовление и обеспечивает достаточную боковую жесткость.

Решетчатые прогоны рассчитывают как фермы с неразрезным верх» ним поясом. Верхний пояс при этом работает на сжатие с изгибом (в одной плоскости, если отсутствует скатная составляющая нагрузки, или в двух плоскостях), остальные элементы испытывают продольные усилия.



Прогоны металлические на заказ в Москве

Металлические прогоны представляют собой горизонтальные балки, с помощью которых происходит крепление стеновых и кровельных элементов к каркасу здания. Они предназначены для уменьшения дополнительных нагрузок (например, при обильных снегопадах) на кровлю, путем передачи их на несущие фермы, стены и другие конструкции.

Хорошо зарекомендовали себя металлические прогоны при сооружении инженерных сетей, а также при создании укрепления для каркасной системы ограждений.

Разнообразие форм и размеров балок обусловлено эксплуатационными требованиями к сооружению. Если предполагается, что кровельные покрытия будут испытывать усиленные нагрузки, то для усиления коэффициента жесткости конструкций представленные каркасные элементы дополнительно укрепляются при помощи подкосов и подбалок.

Разновидности

Прогоны различающиеся по типу установки. Они бывают:

  • коньковые модели, предназначенные для опоры верхнего участка кровли;
  • боковые модели, служащие в качестве дополнительной опоры стропил и устанавливаемые на промежутке между коньковой частью и основанием крыши;
  • мауэрлат, который монтируется у основания стропил по наружному периметру стен.

Стальной прогон по типу конструкции может быть сплошным и сквозным.

Сплошные балки из низкогированной стали, применяются при оборудовании скатных крыш, которые испытывают дополнительную нагрузку, направленную к плоскости кровли под углом 900. Их форма по виду напоминает букву «Н», что обеспечивает высокую прочность и жесткость изделий.

Сквозные балки производятся из гнутых профилей, поэтому они легче своих сплошных аналогов. Это дает возможность применять их в тех случаях, когда длина шага фермы превышает 6 м. В зависимости от назначения строительного сооружения и величины нагрузки, такие балки имеют круглое, квадратное или треугольное сечение. При необходимости они комплектуются опорными планками, которые позволяют осуществлять болтовое крепление к стропильным элементам.

Продукция нашего завода

Расчет прогонов

Для обеспечения прочности кровли необходимо произвести точные расчеты количества, формы и размеров балок, учитывая технологические требования к сооружению, экономический аспект вопроса и технические возможности монтажа.

При расчете прогонов во внимание берутся следующие факторы:

  • давление постоянных элементов кровли на каркас промышленного здания из металла;
  • действие переменных нагрузок, которые складываются из веса технологического оборудования и давления, оказываемого атмосферными факторами.

Если угол ската кровли не превышает 200, то расчет нагрузки от действия ветра заменяется показателем устойчивости балок к возможному отсоединению от несущей конструкции сооружения. Полученные цифры должны укладываться в пределы допустимых нормативных значений.

Особенности монтажа и производства прогонов

Прочность и надежность металлических балок обеспечивается благодаря грамотным расчетам, которые проводятся с учетом параметров весовой градации, климатической зоны использования, габаритов зданий и других необходимых технологических характеристик. Отдельно рассчитывается нагрузка на данные конструкции, если строительство ведется в области повышенной сейсмической активности.

Помимо стандартных изделий завод АО ПК «СтальКонструкция» предлагает изготовление металлических прогонов по индивидуальным заказам. Это могут быть балки из высококачественного двутавра, с антикоррозийным покрытием, определенных нестандартных размеров и другие модели.

типов, размеров, использования и стоимости



Существует множество компонентов, которые способствуют устойчивости металлического здания. Когда дело доходит до кровли, металлические прогоны являются критическим элементом, необходимым для обеспечения надлежащей поддержки конструкции.

Хотя мы и не занимаемся монтажом сами, компания Western States Metal Roofing уже более двух десятилетий предоставляет подрядчикам материалы, необходимые для успешного монтажа.

Не все металлические прогоны одинаковы, поскольку они бывают разных типов и размеров.Поэтому вам важно знать различия и использовать правильный прогон для вашего проекта.

В этой статье рассматриваются различные типы металлических прогонов, чтобы вы знали все, что вам нужно, прежде чем покупать материалы.

Прогоны из оцинкованного металла



Что такое металлический прогон?

Металлический прогон представляет собой легкую горизонтальную балку или стержень, который используется для несущей конструкции кровли. Металлические прогоны не только обеспечивают поддержку, но и повышают устойчивость здания к сильным ветрам.Прогоны являются ключевым компонентом вторичного каркаса коммерческих, жилых и промышленных металлических зданий.

При использовании с кровлей металлические прогоны выдерживают вес настила крыши . Это делает прогоны критическим элементом конструкции кровли.

Существуют различные типы металлических прогонов, которые отличаются своей формой. Ниже мы рассмотрим наиболее распространенные типы металлических прогонов.



Типы металлических прогонов

Что такое прогон A C?

Прогоны C , также известные как прогоны Cee, имеют форму буквы C и обеспечивают структурную поддержку балок, необходимых для стен и пола.В дополнение к кровле, C-образные прогоны часто используются для структурной поддержки стен и в качестве балок перекрытий.

Оцинкованный С-образный прогон

Преимущества прогонов C
  • Возможность увеличения длины
  • Не требуется боковое сверление/резка
  • Гарантированная прямолинейность
  • Прочный

Что такое прогон A Z?

Z-образные прогоны

, также называемые Zee Purlins, представляют собой горизонтальные балки, которые образуют балки крыши и стен каркаса здания. Название происходит от сходства с буквой Z. Форма прогонов помогает перекрывать стык, что делает его прочнее и прочнее, чем прогоны C. Их часто используют на крупномасштабных конструкциях из-за их прочности.

Основное преимущество зи-образного прогона по сравнению с зи-образным состоит в том, что форма z-образного прогона позволяет перекрывать прогоны.

Оцинкованный Z-образный прогон

Преимущества Z-образных прогонов
  • Повышенная прочность
  • Прогоны можно перекрывать
  • Экономия материала за счет уменьшения высоты прогона



Отделка металлических прогонов: Red Oxyd vs.Оцинкованные металлические прогоны

Металлические прогоны бывают двух видов: красный оксид , также называемый «красное железо» или оцинкованный . Эти отделки защищают голую сталь, которая заржавеет всего за пару дней, если ее не обработать и не подвергнуть воздействию элементов.

Красный оксид состоит из распыленной грунтовки с красной отделкой.

Оцинкованный металл — это отделка, которая проходит процесс нанесения покрытия из цинкового сплава. Это делает материал устойчивым к коррозии, поэтому он способен противостоять повреждениям даже в самых суровых условиях, таких как химический завод или районы вблизи соленой воды, где ржавчина неизбежна для необработанной стали.

Несмотря на то, что оцинкованная сталь подходит для сред с соленой водой, она не устойчива к окислению и может покрыться непривлекательной белой ржавчиной при воздействии влаги. Красный оксид также может образовывать поверхностную ржавчину после воздействия влаги, но красный цвет ржавчины маскируется его окрашенной красной окраской.

Между двумя покрытиями нет разницы в структурной прочности.

Металлические прогоны из красного оксида – Z-прогон (слева) и C-прогон (справа)



Что такое прогон из красного оксида?

Прогоны из красного оксида металла, также иногда называемые окрашенными прогонами, представляют собой прогоны, окрашенные тонким красным оксидным покрытием. Покрытие предназначено для предотвращения ржавчины во время транспортировки. Это не готовый слой краски, и он будет ржаветь под воздействием погодных условий.



Являются ли окрашенные прогоны лучше, чем оцинкованные прогоны?

Прогоны из красного оксида используются в строительстве чаще, чем оцинкованные прогоны. Основное преимущество красного прогона с грунтовкой заключается в том, что он позволяет сэкономить от 25% до 35% по сравнению с оцинкованными прогонами. Красная грунтовка подготавливает сталь к нанесению верхнего слоя краски.Красная оксидная отделка обеспечивает лишь незначительную защиту от элементов, а прогоны быстро ржавеют без финишного слоя краски.

Оцинкованные прогоны будут стоить дороже, но они более устойчивы к коррозии. Если у вас есть работа, которая находится рядом с океаном, оцинкованные прогоны будут лучше, чем прогоны из красного оксида. Кроме того, оцинкованную сталь сложнее покрасить по сравнению с красной оксидной грунтовкой.

Прогоны из красного оксида лучше всего подходят, если:

  • Вам нужен самый дешевый прогон
  • Прогоны не подвержены воздействию погодных условий
  • Вы хотите покрасить прогоны в другой цвет

Оцинкованные прогоны лучше, если:

  • Вам нужен самый долговечный прогон
  • Прогоны расположены у океана
  • Прогоны не окрашиваются



металлические прогоны из красного оксида против оцинкованных прогонов



КРАСНЫЙ ОКСИД

ОЦИНКОВАННЫЙ

Способность быть окрашенным

Да

Для использования в агрессивных средах

Да

Самый долговечный

Да

Более низкая стоимость

Да

Наличие

Да

Да



Размеры прогонов Прогоны

обычно имеют размер от 4 до 12 дюймов с шириной полки от 1-½ до 4 дюймов. Они доступны в различных нестандартных размерах и длинах в зависимости от требований проекта.

Наиболее распространенные размеры показаны в таблице ниже.



Сколько стоят металлические прогоны?

Цены на металлические прогоны зависят от размера работы, толщины стали и размера прогона.

Например, прогоны большей толщины будут стоить дороже, чем прогоны меньшей толщины. Для более глубоких прогонов требуется больше стали, чем для более мелких.А 10-дюймовый прогон будет примерно в два раза дороже 4-дюймового прогона.



Таблица цен на металлические прогоны


14 Калибр, оцинкованный

Калибр 14, красный оксид

4” х 2”

2,00–3,00 долл. США за погонный фут.

2,00– 2,50 долл. США за погонный фут.

6 х 2 дюйма

3 доллара. 00– 4,00 долл. США за погонный фут.

2,50–3,00 долл. США за погонный фут.

8” X 2,5”

4,00– 5,00 долл. США за погонный фут.

$3,50– $4,00 за погонный фут.

10 х 2,5 дюйма

4,50– 5,50 долл. США за погонный фут.

4,00– 5,00 долл. США за погонный фут.

12 х 2,5 дюйма

5 долларов.00- 6,00 долларов США за погонный фут.

4,50– 5,50 долл. США за погонный фут.


Расстояние между металлическими прогонами

Соответствующее расстояние между прогонами зависит от веса конструкции и нагрузки, которую могут выдержать металлические панели. Чем тяжелее ожидаемая нагрузка, тем короче расстояние между прогонами. Таблицы нагрузки на металлические панели и прогоны используются для определения того, что лучше всего подходит для каждой работы. Инженер определит правильное расстояние между прогонами для вашего проекта.

Расстояние будет определять количество металлических прогонов, необходимых для работы, что повлияет на стоимость материала. Чем больше прогонов потребуется, тем выше будет стоимость материала.



Датчики металлических прогонов

Металлические прогоны

предлагаются калибра 12, 14 и 16. Пожалуйста, проконсультируйтесь с вашим инженером, какой калибр лучше всего подходит для вашего проекта.



Металлические прогоны для кровли

Металлические прогоны имеют решающее значение для защиты устойчивости крыши.Использование правильных прогонов с правильным расстоянием для вашего проекта обеспечит дополнительный уровень защиты крыши.

Для металлических прогонов доступны следующие варианты:

Тип

C-прогоны, Z-прогоны

Манометр

12 калибр, 14 калибр, 16 калибр

Размер

4–12 дюймов

Отделка

Красный оксид, оцинкованный

Пожалуйста, проконсультируйтесь со своим инженером по поводу того, какие прогоны необходимы для вашего проекта.

Металлические прогоны есть на складе и доступны для немедленной доставки.

Мы также предлагаем все необходимое для металлической кровли, включая панели, настил , и монтажные принадлежности. Когда вы знаете требования к вашему проекту, запросите бесплатное предложение.

Что такое прогон? Все, что вы должны знать перед покупкой! s

В архитектуре, структурном проектировании или строительстве прогон (или исторически прогон, прогон, прогон, перлинг) представляет собой горизонтальную балку или стержень, используемый для несущей конструкции в зданиях, чаще всего на крыше. .Прогоны поддерживаются либо стропилами, либо стенами здания. Они чаще всего используются в металлических зданиях, хотя иногда заменяют близко расположенные стропила в деревянных каркасных конструкциях.

Прогоны крыши выдерживают вес настила крыши. Настил крыши представляет собой деревянную панель, фанеру или металлический лист, который создает поверхность крыши. Когда он сделан из дерева, его обычно покрывают каким-либо атмосферостойким, а иногда и изоляционным материалом.

Существует несколько видов прогонов.Они делятся на категории в зависимости от материала, из которого они сделаны, и их формы. Различные прогоны используются для разных целей, включая структурную поддержку стен или полов. Прогоны важны, потому что без них нет рамы, на которую могло бы опираться покрытие крыши, что делает прогоны критически важными для конструкции крыши.

Материал прогона

Деревянный прогон

Деревянный прогон подходит для использования с фиброцементным покрытием. Деревянный прогон и обшивка хорошо сочетаются друг с другом, чтобы обеспечить воздухопроницаемость помещения под ним и возможность безопасного хранения всего, что вам нужно для безопасности в помещении, от домашнего скота до зерна или других органических материалов.

Однако, будучи деревянными, прогоны могут гнить. Кроме того, основная проблема с древесиной заключается в том, что она становится сухой при подъеме. Поэтому перед установкой его лучше просушить. Кроме того, влага может значительно увеличить вес, что приведет к провисанию.

Стальной прогон

Стальной прогон является прямой заменой деревянному прогону. Они легкие, стабильные по размерам, точные и прямые. Они расширяются и сужаются в разумных пределах при резких перепадах температуры.

Стальной прогон обычно изготавливается из холодногнутой стали, достаточно тонкой, чтобы в нее можно было вставить винты.Холодноформованная сталь изготавливается путем прокатки или прессования тонких стальных листов до нужной формы. Он дешевле для производителя, чем горячекатаный прокат, а также с ним легче работать. Хотя холодноформованная сталь прочнее, чем горячедеформированная, она с большей вероятностью сломается под давлением, чем согнется.

Прогоны изготавливаются из горячеоцинкованной стали с покрытием, как и другие обычные легкие стальные конструкционные строительные изделия. Это дает хорошую защиту в наиболее подверженных воздействию внутренних средах. Следует избегать стекания или контакта с материалами, несовместимыми с цинком.

Для защиты прогонов снаружи также наносят слой краски. Цинк и краска в комбинации (синергетический эффект) обеспечивают защиту от коррозии примерно в 2 раза больше, чем сумма защиты от коррозии, которую может обеспечить каждый из них по отдельности.

В следующем разделе будет представлено подробное введение и сравнение прогонов. Понимая, что прогоны приобретают все большее значение в строительных работах, компания Chinh Dai Steel совершенствовала нашу технологию, чтобы поставлять прогоны с швеллером и z-прогоном высочайшего качества.

Прогоны и пояс

Вторичный каркас является важным компонентом многих сборных металлических зданий. Этот тип каркаса, также называемый «вторичными конструкциями», проходит между первичными элементами каркаса, создавая структуру внутри конструкции, очень похожую на поперечные балки в деревянном здании.

Вспомогательный каркас предназначен для распределения нагрузок от поверхностей здания на основной каркас и фундамент. Вторичное обрамление может добавить продольную поддержку, которая помогает противостоять ветру и землетрясениям.Кроме того, он может обеспечить атеральную распорку для компрессионных фланцев, которые являются частью основного каркаса, увеличивая общую грузоподъемность каркаса.

Второстепенные компоненты каркаса, известные как прогоны и прогоны, работают следующим образом:

Прогоны обеспечивают дополнительную поддержку стен: они работают вместе с колоннами и стеновыми панелями для поддержки вертикальной нагрузки, повышая как прочность, так и устойчивость. Они также помогают прикреплять и поддерживать облицовку стен.

Прогоны обеспечивают дополнительную поддержку крыши: они создают горизонтальную «диафрагму», поддерживающую вес настила крыши вашего здания — независимо от того, какой материал вы используете для самой крыши.Они также помогают сделать всю конструкцию вашей крыши более жесткой. Поскольку они добавляют опору в середине пролета, прогоны обеспечивают более длинные пролеты, позволяя вам создавать более широкое здание.

Карнизные стойки представляют собой еще один вид вторичного каркаса: также называемые карнизными поясами или карнизными прогонами, они представляют собой комбинацию этих двух элементов. Они используются там, где боковые стены пересекаются с крышей, используя верхний фланец, который помогает поддерживать крышу, и «паутину», которая помогает поддерживать стены.

Вторичная рамка поставляется в двух конфигурациях: CEE и ZED.Они формуются на гибочном прессе, чтобы создать перемычку с двумя полками. Они бывают разных размеров; например, прогоны могут иметь длину более 30 футов.

Риги, прогоны и карнизные распорки почти всегда изготавливаются из холодногнутой стали. Он более доступен и с ним проще работать, но он также представляет некоторые проблемы со структурной стабильностью, которые необходимо учитывать как часть вариантов металлического каркаса здания и общего дизайна. В частности, может происходить локальное или деформационное выпучивание или боковое смещение, при которых части сжатой полки, стенки или соединителей могут изгибаться или смещаться от своего исходного положения.

Проблемы могут возникнуть при экстремальном стрессе или даже при относительно низком стрессе, если условия являются правильными. Тем не менее, вы не должны рассматривать эти инженерные проблемы как недоброжелатели, если вы рассматриваете металлическое здание. Дополнительную устойчивость или опору могут обеспечить не только прогоны, прогоны и карнизы, но и дополнительные ребра жесткости.

Точное количество и размер дополнительных элементов каркаса, которые могут потребоваться вашему зданию, будет зависеть от размеров вашего здания, основной системы каркаса и того, как вы планируете использовать здание, а также других факторов.Ваша металлостроительная компания может подробно объяснить нюансы и помочь вам принять правильное решение.

Прогоны для крыш

Прогоны для крыш не нуждаются в представлении никому в строительной отрасли. В течение своего расчетного срока службы прогоны подвергаются постоянной нагрузке (например, собственному весу листовых материалов и аксессуаров), временной нагрузке (например, во время технического обслуживания и ремонта) и нагрузкам от окружающей среды (например, ветровой и снеговой нагрузке). Следовательно, прогон должен быть достаточно прочным, чтобы выдерживать нагрузки, с которыми он будет сталкиваться в течение расчетного срока службы, и не должен провисать очевидным образом, что придает кровельному покрытию волнистость и/или неприятный вид.Этот пост будет посвящен проектированию стальных прогонов с использованием профилей холодной штамповки.

Пролет прогона

Упомянутый пролет представляет собой расстояние между центрами болтов планки на каждом конце прогона. Каждый тип пролета представляет собой законченную систему прогона и признает, что использование отдельных составных частей (например, внутреннего пролета, концевого пролета) не является допустимой процедурой.

Пролет одинарного прогона

Пролет одинарного прогона – это пролет, который просто поддерживается посредством болтового крепления стенки прогона к планке или другой жесткой конструкции.В этих условиях перекрытие не влияет на внутреннюю пропускную способность, но внешняя пропускная способность зависит от количества рядов перемычки.

Двойной пролет прогона

Двойной пролет прогона просто поддерживаются на каждом конце и в центре. Они могут состоять только из одного прогона по всей длине или из двух прогонов, соединенных внахлест над центральной опорой для обеспечения непрерывности. Как внутренняя, так и внешняя пропускная способность зависят от перекрытия в двойных пролетах.

Пролет из неразрезных прогонов

Пролет из неразрезных прогонов опирается на каждый конец и на ряд промежуточных опор, расположенных на равном расстоянии друг от друга.Эти таблицы предназначены для пролетов, в которых прогоны перекрывают каждую опору, где длина нахлеста составляет 15% от пролета. Таблицы даны для 5 и более пролетов. Для внешних нагрузок на равные непрерывные пролеты показанная перемычка требуется в концевых пролетах. Для внутренних пролетов можно использовать на один ряд перекрытий меньше, если допустима внутренняя пропускная способность, рекомендуемые минимальные перекрытия и практические требования к расстоянию. Для внутренних нагрузок требуемое перекрытие, указанное в таблице, относится ко всем пролетам.

Принадлежности для прогонов

Нахлесты прогонов

Обычно рекомендуется длина нахлеста 15% от пролета.Там, где длины пролетов неодинаковы (например, уменьшенные концевые пролеты), к каждому прогону следует добавить 7,5 % каждого соседнего пролета, а не 7,5 % пролета этого прогона.

Длина нахлеста менее 10 % (или 5 % с любой стороны опоры) может не обеспечивать полной структурной целостности и также может страдать от локальных разрушений, не учитываемых данным методом. Поэтому их следует рассматривать вне рамок данного руководства.

Клипсы для прогонов

Одинарные планки используются в большинстве случаев, включая Z-образные прогоны с напуском.Двойные планки обычно используются только там, где последовательные прогоны (обычно не внахлест) стыкуются друг с другом. Двойные планки также можно использовать в приложениях с высокой реактивной нагрузкой для уменьшения напряжения болтов. В этой ситуации потребуется дополнительная осторожность при детализации отверстий.

Конструкция прогона

Расстояние между прогонами

По умолчанию секции прогонов предполагают наклон крыши, которую они поддерживают. Расстояние между прогонами обычно требует тщательного расположения в том смысле, что оно должно соответствовать узловому рисунку поддерживающих ферм.В связи с этим я имею в виду, что прогоны следует размещать в узлах ферм, а не на самих элементах, чтобы не вызывать вторичных изгибающих и сдвигающих усилий в элементах фермы. Кроме того, если для анализа фермы, нагруженной таким образом, используется ручной анализ, такие вторичные напряжения не могут быть захвачены, поскольку мы обычно предполагаем шарнирные соединения. Профили Z (Zed) и C (Cee) холодной штамповки обычно используются для прогонов в стальных конструкциях (см. их форму на изображении ниже).

По сравнению с более толстыми горячекатаными профилями, они обычно обладают такими преимуществами, как легкость, высокая прочность и жесткость, простота изготовления и монтажа, простота упаковки и транспортировки и т. д. Соединение прогонов может осуществляться встык или встык в зависимости от принятого метода изготовления.

С точки зрения компоновки, мы можем иметь одинарные пролеты со смещенным расположением муфты/встык, одинарные/двойные пролеты со смещенным расположением муфты, двухпролетную систему стыкового соединения и однопролетную систему стыкового соединения.Выбор расположения может зависеть от длины поставки секций, доступных на рынке, необходимости избегать ненужных обрезков, нагрузки и пролета крыши, расположения стропил и т. д. Таким образом, крыша дизайнер должен планировать от начала до конца. Тем не менее, системы стыковых соединений с одним и двумя пролетами являются наиболее популярными в Нигерии из-за их простоты и культуры принятия более коротких пролетов крыши в стране. Однако они менее конструктивно эффективны, чем муфтовые соединения.

Перемычка прогонов

Перемычка обеспечивает сопротивление вращению прогонов при монтаже кровельного и стенового покрытия. По этой причине рекомендуется максимальное расстояние между перемычками (или перемычками и кляммерами), равное 20 x глубине прогона, но не более 4000. Невыполнение этого требования может привести к смещению креплений, вызывая дополнительные нагрузки на крепления и кровельное покрытие. Чрезмерное вращение прогона может представлять угрозу безопасности во время строительства. Поэтому рекомендуется использовать по крайней мере один ряд перекрытий в каждом пролете прогона.Конфигурации пролетов/мостов, выходящие за рамки этих рекомендаций, показаны слева от красной линии или над ней. Однако в тех случаях, когда защитное покрытие успешно установлено за пределами этой рекомендации, опубликованные значения действительны для структурных целей.

Установка прогона

Прогоны устанавливаются горизонтально под металлическими крышами. Устанавливаются поверх стропил крыши с укладкой войлочной подстилки или пароизоляцией. Прогоны имеют размер 2 на 4 фута и устанавливаются так же, как металлическая кровля. Они обеспечивают дополнительную поддержку крыши, а также обеспечивают поверхность для крепления торцевых панелей и кромки водостока.

Нахлесты прогонов

Нахлесты прогонов должны быть закреплены болтами в верхнем отверстии стенки и нижних фланцевых отверстиях на обоих концах нахлеста, как показано ниже. Крепление болтами только в перемычке прогонов внахлест не обеспечивает полной структурной непрерывности, и чрезмерные нагрузки могут быть возложены на кровельные винты, которые проходят через оба прогона в области перехлеста.

Распорка прогона

Если нижнее отверстие в перемычке используется для крепления распорки маховика, убедитесь, что используется дополнительный болт.

Мостовое перекрытие прогонов

Мостовое перекрытие Design Station может быть установлено вверх или вниз по скату крыши, но его нельзя смешивать в одном перекрытии. Однако, поскольку начальный и конечный компоненты будут разными, направление крепления должно быть установлено на этапе проектирования/закупки. Гидравлическое перекрытие не должно превышать его сжимающую способность. Там, где должно быть установлено более одного ряда, всегда завершайте перемычки для каждого пояса, прежде чем переходить к следующему (т. е. не завершайте перемычки одного ряда, прежде чем начинать следующий).

Сварка

Сварка или горячая резка прогонов, прогонов или мостов не рекомендуется. Тепло, выделяющееся при сварке, влияет на свойства материала холодногнутой стали с высоким пределом текучести, используемой в прогонах. Во многих случаях могут возникать значительные концентрации напряжений даже при сварке хорошего качества. Кроме того, сварка удалит защитное покрытие на отдельных участках, что может привести к снижению долговечности.

Обращение с прогонами и их хранение

Прогоны крыши должны быть сухими во время хранения, так как вода, присутствующая между близко расположенными секциями, вызывает преждевременную коррозию.Если они становятся влажными, их следует разделить и сложить открытым способом, чтобы обеспечить вентиляцию и высушить поверхность.

Установка прогонов может быть опасной и требует наличия соответствующего плана безопасности до обращения с этими продуктами или их установки. Весь такелаж, строительные леса и защитное оборудование должны соответствовать соответствующим нормам, австралийским стандартам и законодательным требованиям. Рекомендуется следовать надлежащей торговой практике, например, изложенной в Австралийских стандартах AS3828-1998 (Руководство по монтажу строительных стальных конструкций) и HB39 (Нормативные документы по монтажу металлических крыш и облицовки стен).Обычно прогоны не предназначены для ходьбы, если они полностью не покрыты правильно установленными кровельными материалами или защитной сеткой соответствующего класса. В процессе производства или доставки на эти прогоны может попасть масло или смазка, что может увеличить потенциальную опасность. Погрузочно-разгрузочные работы с этим продуктом должны осуществляться с помощью крана, находящегося под надлежащим наблюдением, или соответствующего подъемного устройства. Во время установки прогонов при работе над землей всегда должны использоваться страховочные ремни, и ни при каких обстоятельствах вес тела не должен переноситься на перемычки, прогоны или ригели, которые не были полностью закреплены болтами и с установленным правильным перемычкой.Болты должны быть надлежащего размера и качества, все они должны быть полностью затянуты во время установки. Нахлесты должны быть закреплены болтами во внешнем отверстии в стенке (ближайшем к защитному покрытию), а также во внутренних фланцевых отверстиях.

Поставщик прогонов

И последнее, но не менее важное: вы должны выбрать лучшего поставщика для заказа прогонов. Авторитетный поставщик с сильной клиентской базой может в определенной степени гарантировать качество прогона. Помимо репутации, есть некоторые элементы, которые делают поставщика прогонов лучшим.

Производственная мощность

Производственная мощность производителя определяет, сколько времени потребуется для получения прогона. Чем выше производственная мощность, тем меньше времени вам придется ждать. Это зависит от размера их фабрики и технологии, которую они применяли. Как правило, крупные производители имеют более высокие производственные мощности.

В случае стальных прогонов важно найти производителя с производственной мощностью около 500 тонн в день.

Производственный процесс

Рекомендуется замкнуть производство от сырья до конечного продукта.Если да, то производитель может полностью управлять качеством прогона. Если они не производители стали и нуждаются в другом поставщике стали, они не могут быть уверены в точном материале и производственном процессе. Что произойдет, если ваши прогоны заржавеют через 3 месяца использования, и когда вы обратитесь к своему поставщику, они обвинят в этом производителя стали. Более того, это приводит к более высокой цене, потому что цены на продукты включают больше транспортных расходов и выгод.

Технология

На каждом этапе производства должны использоваться отдельные и современные технологии производства. Современное оборудование и применяемые передовые технологии позволяют экономить энергию и снижать себестоимость продукции. Существуют глобальные стандарты для системы управления качеством и качества продукции, такие как ISO, стандарты Австралии, ASTM, JIS G, … Убедитесь, что вы спросили поставщика об их сертификации качества, прежде чем заказывать что-либо.

Консультации

Профессиональные консультации очень важны, когда вы просто разбираетесь в прогонах и стали. Они помогут вам выбрать размеры прогонов и пролет в соответствии с погодными условиями вашего места.Им лучше предоставлять бесплатные консультации, и это удобно с круглосуточным обслуживанием.

Профессиональные сотрудники

Если вы ищете иностранного поставщика, они должны быть знакомы с экспортной деятельностью. Вам лучше работать со знающими и динамичными сотрудниками, которые ускорят процесс.

Послепродажное обслуживание

После покупки прогона вам все равно потребуется помощь в установке и обслуживании. У вас будут проблемы, если ваш поставщик исчезнет сразу после продажи, потому что некому будет гарантировать качество продукции и нести ответственность в случае ее брака.

Прогоны Chinh Dai Steel

Chinh Dai Steel является профессиональным поставщиком, специализирующимся на производстве прогонов. Наша продукция популярна на многих международных рынках, таких как Австралия, Индия, Мьянма, Индонезия, Лаос… Мы сотрудничаем со многими авторитетными партнерами: Samsung, Toyota, ThyssenKrupp, Mitsubishi…

Качество

Система менеджмента качества: ISO 9001:2008 Международный стандарт.

Качество продукции: стандарт JIS G, международный стандарт ASTM, международный стандарт AS/NZS.

Технология: семь технологических шагов, современное оборудование и передовые технологии применяются для экономии энергии и снижения производственных затрат.

Производственный процесс: закрытый от сырья до конечного продукта. На каждом этапе производства используется отдельная и современная производственная линия.

Производственная мощность: 500 МТС в сутки.

Долговечность

Срок службы изделия: более 20 лет.

Обработка поверхности: хромированный слой. Изделия гарантированно блестят и имеют красивый узор.Слой цинка и хромата толстый, устойчивый к коррозии и способный защищать внутренний слой в течение более длительного периода.

Служба

Оплата: Аккредитив, T/T.

Упаковка: Стальной поддон для прогона

Срок поставки: 30 – 60 дней после получения депозита (зависит от расстояния).

Связь: круглосуточная горячая линия, круглосуточная электронная почта, факс, веб-сайт. На ваш запрос ответят в течение 24 часов.

Консультации: бесплатная круглосуточная консультация. Ваша личная информация будет защищена.

Узнайте больше об экспортном канале Chinh Dai.

Как узнать размер прогонов, которые мне нужны?

Прогон – один из самых важных инструментов в архитектуре. Это горизонтальная балка, которая обеспечивает структурную поддержку зданий, обычно крышу. Сами прогоны обычно опираются на стены здания. Хотя они обычно используются в металлических зданиях, иногда они используются в конструкциях с деревянным каркасом.Прогоны бывают разных типов и размеров. Поэтому для вас важно использовать правильный прогон.

Типы прогонов

Два наиболее распространенных типа прогонов:

Деревянный прогон:  Деревянный прогон обычно используется с цементным покрытием. Дерево хорошо сочетается с остальной конструкцией, обеспечивая воздухопроницаемость помещения, окруженного крышей. Это позволяет кому-то хранить органические материалы в помещении, такие как зерно или домашний скот. С другой стороны, деревянные прогоны могут гнить.Чтобы этого не произошло, важно убедиться, что прогоны просушены перед установкой.

Стальной прогон:  Другим вариантом является стальной прогон. Это легкая, стабильная, прямая и точная балка. Стальные прогоны расширяются и сжимаются, чтобы легко выдерживать перепады температур. Эти прогоны обычно изготавливаются из оцинкованной стали, покрытой цинком для защиты от ржавчины. Наконец, они покрыты краской, обеспечивающей защиту от коррозии.

Выбор правильного размера прогона

Прогоны бывают разных размеров и могут быть установлены различными способами. Эти факторы будут влиять на выбор прогона. Различные методы установки называются системами запуска. Система прогона будет влиять на то, насколько далеко будет растягиваться каждый прогон. Некоторые из наиболее распространенных систем запуска включают:

  • Однопролетная система: один прогон проходит по всей длине конструкции
  • Система двойных прогонов: два прогона поддерживаются на концах и в центре
  • Система с двойным перекрытием: два прогона слегка перекрываются в центре, обеспечивая дополнительную поддержку
  • Непрерывный перехлест: прогоны поддерживаются на каждом конце и серией поддерживающих прогонов, расположенных на равном расстоянии друг от друга посередине.

Как только вы изучите систему прогонов, подумайте, сколько прогонов вам понадобится. Когда вы устанавливаете прогоны, имейте в виду, что они обычно располагаются на расстоянии 16 дюймов друг от друга. Это повлияет на то, сколько прогонов вам нужно. После того, как система прогона прогона определена, пришло время выбрать размер прогона. Размеры следующие:

  • Четырехдюймовый прогон может иметь длину 12 футов
  • Шестидюймовый прогон может иметь длину 18 футов
  • Восьмидюймовый прогон может иметь длину 25 футов
  • Десятидюймовый прогон может иметь длину 30 футов

Имея эту информацию, можно легко снять мерки и выбрать прогон нужного размера.Затем их можно установить и обеспечить поддержку крыши.

Доверьте свои кровельные работы ADCO Metals

В ADCO Metals мы здесь, чтобы помочь вам с вашими кровельными потребностями. Наши специалисты найдут время, чтобы выслушать вас и ваши потребности. Затем мы будем работать с вами, чтобы найти решение. Свяжитесь с нами сегодня, чтобы узнать больше о том, как мы можем вам помочь!

28961

Продам выдувные прогоны Излишки стали… — Steel Surplus Inc.

Металлические строительные комплекты для тяжелых условий эксплуатации мы являемся производителем никто не может конкурировать с нашими ценами или размерами балок мы предлагаем металлические строительные комплекты лучше, чем у конкурентов и дешевле, чем у конкурентов

☎️ Роджер 832• 577•3182
☎️ Роман 713•249•6742
📱 Кристиан 713•249•7992

$$$$ ПОЗВОНИТЕ НАМ СЕГОДНЯ И СЭКОНОМЬТЕ ДЕНЬГИ НА СТРОИТЕЛЬНЫХ КОМПЛЕКТАХ $$$$$

Все наши строительные наборы предварительно изготовлены на болтах вместе металлические здания, очень прочные, построенные на века.
Все цены снижены настолько низко, что никто не может конкурировать
та же структурная целостность, что и у крупных оптовиков-монополистов

Соединение EXTRA Heavy Duty Пластины 1/2 дюйма Косынки имеют толщину 3/8 x длину 24 дюйма
Шаблон с 10 отверстиями

В отличие от другие, которые делают первое и последнее стропило / колонну из легкого прогона. Наши здания — все из конструкционной стали от первой до последней колонны / Все стропила будут изготовлены из конструкционной стали с высокой прочностью на растяжение.

ГРУНТОВКА НА МАСЛЯНОЙ ОСНОВЕ НЕ НА ВОДНОЙ ОСНОВЕ, КАК У КОНКУРЕНТОВ

* Размеры балки
Коническая колонна Балки 12” — 18” 1/4” широкая полка / 1/4” стеновая плита
Конические стропильные балки 12” – 18” 1 /4” широкий фланец / 1/4” перегородка

Почему стоит покупать у нас ??
* Наши балки в два раза больше, чем у наших конкурентов, что делает их идеальными для домов, мастерских, офисов и т. д.
* Грунтовка на масляной основе, а не на водной основе, как у конкурентов
* 1/2-дюймовые соединительные пластины
* 10-болтовое соединение стропила к стропилу в отличие от конкурентов, которые обеспечивают 4-болтовое соединение
* Шовные сварные швы с флюсовой сердцевиной обеспечивают 100% проплавление в отличие от сварки MIG

Купите металлическое здание, которое прослужит 100 лет

140 миль в час 💨 сертифицировано
Строительные комплекты включают
Прогоны
Стропила
Высокопрочные болты
R-ПАНЕЛЬ шириной 3 фута / ПАНЕЛЬ AG / металлический настил
Пакет отделки , желоб, угол, фронтон и т. д.)
Водосточные желоба
Базовый угол
Канатная связь

Только 4-6 НЕДЕЛЬ ВРЕМЯ ПРОИЗВОДСТВА

Базовые цены, начиная с

30 футов ширина x 60 длина x 16 футов высота…. $19,000
30′ ширина x 80 длина x 16′ футов …. $26,000
30′ ширина x 100 длина x 16′ футов e …. $33,999

40′ ширина x 60 длина x 20′ футов канун …. $28 500
40 футов ширина x 60 длина x 16 футов канун …. $25 999
40 футов ширина x 80 длина x 16 футов канун …. $31 999
40 футов ширина x 100 длина x 16 футов футы накануне …. $37,999

50 футов ширина x 60 длина x 16 футов высота ……. $30,999
50 футов ширина x 80 длина x 16 футов конец ……. $35,999
50 ‘ширина х 100 длина х 16 футов канун…… 45 500 долларов
50 футов в ширину x 100 в длину x 20 футов в сторону ….. 47 999 долларов США

60 футов в ширину x 60 футов в длину x 16 футов в сторону …… Звоните
60 футов в ширину x 80 футов в длину x 16 футов в диаметре . ….. Позвоните по номеру
60 футов в ширину x 100 футов в длину x 16 футов в диаметре ….. Позвоните по номеру

Все цены указаны с учетом налога. Принесите свой номер налоговой льготы Ag, чтобы убрать налог с продаж

Возможны варианты цвета (включая 4 стены и крышу)
Цвета В наличии:
Темно-серый, коричневый коко, деревенский красный, лесной зеленый, светло-коричневый и светлый камень

☎️ roger 832•577•3182
☎️ Christian 713• 249•7992

Flexospan — элементы из конструкционной стали — стальные Z-прогоны и Z-образные прогоны



Z ПРОГОН и Z ОПОР

Таблицы ветра, снега и веса

Flexospan предлагает стандартные Z-образные прогоны и Z-гильзы с ровным профилем, а также индивидуальные профили и схемы штамповки. Мы производим любые компоненты от 1/2″ стальных опор до 12″ сечения до 10 калибра. Стальные z-прогоны и z-гильзы также доступны с другой глубиной и шириной полки. Свяжитесь с Flexospan для получения информации о нестандартных размерах прогонов и ригелей из конструкционной стали. Стальные кровельные прогоны и стеновые прогоны производятся и доступны в доме.


Покрытия прогона и пояса:

  • Грунтовая окраска

  • Оцинкованный

  • Нержавеющая сталь

  • ЗАМ



Стеновые прогоны используются для поддержки металлического сайдинга. Кровельные прогоны используются для крепления металлических кровельных панелей. Они доступны из оцинкованной и нержавеющей стали и могут быть покрыты ZAM и/или окрашены грунтовкой.

В этом разделе вы найдете образцы расчетов для определения ветровой и снеговой нагрузки, а также таблицы веса Z-прогона и Z-прогона.

ТАБЛИЦА НАГРУЗОК ДЛЯ ПРОМЕЖУТОК C И Z
Z СВОЙСТВА ПРОГОННЫХ И РАМОЧНЫХ СЕКЦИЙ
СТАНДАРТНЫЕ СХЕМЫ ПРОБИВКИ ОТВЕРСТИЙ
(Бланк для разметки шаблонов перфорации отверстий)

Пример расчета
Расчет Формула Пример
Ветровая нагрузка (обхваты)
Ветровая нагрузка (фунт/кв. фут) x .75 x расстояние между гипсами (футы) x ветровой коэффициент (обычно 1,1) = допустимая нагрузка/погонный фут гипса

20 фунтов на квадратный фут x 0,75 x 5 футов x 1,1 = 82,5 фунтов на фут

Живая (снег) Нагрузка
(нагрузка на прогоны)
Снеговая нагрузка (фунты/кв. фут) x расстояние между прогонами (футы) = допустимая нагрузка/погонный фут прогона 20 фунтов на квадратный фут x 5 футов = 100 фунтов на фут
Примечание: Эти примеры расчетов являются базовыми. Многие различные переменные могут влиять на загрузку. Например, дрейфовая нагрузка, высота здания, географическое положение и т. д. Пожалуйста, свяжитесь с Flexospan, если существуют особые условия.
Вес Z-прогона и Z-гипса Таблица: Вес на погонный фут
16 Калибр

14 Калибр

12 Калибр

Размер (ном. )

2 1/2 дюйма, шт. 3 1/2 дюйма, шт. 2 1/2 дюйма, шт. 3 1/2 дюйма, шт. 2 1/2 дюйма, шт. 3 1/2 дюйма, шт.
6 дюймов Зее 2.656 Н/Д 3,281 Н/Д 4,531 Н/Д
8″ Зее 3,099 3,541 3. 828 4,375

5.286

6.041
10 дюймов Зее 3,541 3,984 4.375 Н/Д 6.041 6,797
12 дюймов Зее 3,984 Н/Д 4,922 5,468 6. 797 7,552
Примечание: Данные веса относятся к трем и более пролетам при одинаковом расстоянии друг от друга. Свяжитесь с Flexospan для получения помощи по расчету веса для неравномерных отсеков.

Zee’s — Cee’s — Прогоны — Гирты — Секции из красного железа

От стальных и алюминиевых металлических панелей, изготовленных по индивидуальному заказу, до конструкционных (красное железо) cee и zee и даже до крепежных винтов — компания Advanced Aluminium округа Полк готова предоставить все необходимое для вашего сельскохозяйственного, промышленного, жилого или коммерческого потребности металлоконструкций. Если вы не видите его здесь, просто спросите — мы будем рады найти элементы, которые облегчат вашу работу. Индивидуальные заказы могут быть изготовлены по вашим чертежам, которые предоставят все необходимое в одной доставке.

Зи и Си

Это второстепенный элемент каркаса, используемый для перекрытия основных каркасов или стропил металлического здания на крыше и стенах. Другое название, используемое в индустрии, – Zee Purlins, которые используются в крыше, и Zee Girts, которые используются в стенах. Они также используются в качестве точки крепления крыши к стеновым панелям.Также доступны секции Cee, такие как перемычки, косяки, подоконники, колонны и базовые элементы.

Карнизные стойки

Это второстепенный элемент каркаса, который обычно используется только на карнизе металлического здания для перекрытия основных каркасов или стропил. Это точка крепления панелей крыши и стеновых панелей на карнизе здания.

Основание / передний угол

Это дополнительный элемент каркаса стандартных размеров 2 x 4 дюйма или 3 дюйма x 3 дюйма, который используется в качестве точки крепления панелей. Базовый угол устанавливается по нижнему периметру здания, а передний угол устанавливается в верхней части здания только на боковых сторонах.

Панель R

Коммерческая промышленная панель, которая широко используется для металлических зданий в промышленности для покрытия стен.

Панель PBR

Эта панель имеет ту же конфигурацию, что и панель R, за исключением более длинной ножки на одной стороне панели, которая давит на прогон крыши.Намекает на название PB для подшипника прогона. Используется для кровли и стен металлических зданий.

Панель Advantage (AG-Panel)

Эта низкопрофильная панель является излюбленным выбором строителей и подрядчиков благодаря своей прочности и универсальности по отличной цене.

Перматильные металлические панели

Мы предлагаем большое разнообразие цветов и отделки, а также наши собственные изготовленные на заказ металлические панели в средиземноморском стиле, которые выглядят как традиционные глиняные плитки, но имеют гораздо меньший вес, затраты и уход. Наш собственный продукт Permatile используется во многих коммерческих и жилых помещениях, где требуются панели с красивым дизайном, которые делают любую крышу привлекательной.

Металлическая отделка по индивидуальному заказу

Металлические детали отделки, в том числе кромка капельника, свес карниза, торцевая стена, фронтон, фасция, конек, отлив стены, внешний угол, боковая стена, элементы j-образного профиля и w-желоба могут быть добавлены к вашему заказу по проекту.

Дополнительные изделия для металлоконструкций

Доступны металлические строительные компоненты, включая изоляцию, двери для персонала, оконные рамы, затворы, ленты, уплотнения, световые люки и многое другое.Мы также можем предоставить все вспомогательные элементы и компоненты, которые могут вам понадобиться для строительства или ремонта металлических зданий.

Саморезы – Винты, используемые для крепления металлических панелей к стальному каркасу.

Шурупы Lap Tek – Винты, используемые для скрепления боковых нахлестов панели.

Винты увеличенного размера — винты большего размера, которые используются вместо винтов меньшего размера

Прочие заглушки – Пенопластовые заглушки, используемые для заполнения отверстий в панелях на моделях Hip’s и Valley’s.

  Внутренние и наружные заглушки – Пенопластовые заглушки, используемые для заполнения проемов панелей под коньком и на карнизе.

  Мастика – Бутиловый герметик, используемый для боковых и торцевых нахлестов, верхней и нижней части крышек.

Прогоны

против конструкционной стали: что лучше для вашего сарая?

Нам часто задают вопрос: в чем разница между навесами из конструкционной стали и навесами из прогона? Ниже мы сравниваем прогоны с прогонами.

навесы из конструкционной стали и помогут вам выбрать правильный вариант для ваших нужд.

Хотите построить новый сарай, но не знаете, сколько вариантов? Ниже мы рассмотрим разницу между прогоном и конструкционной сталью , а также несколько вариантов, которые следует учитывать при проектировании навеса.

Что такое прогон?

Источник изображения: Шедблог

Прогон представляет собой гнутый конструктивный профиль.Это рулон, сформированный из плоского стального листа. Связка роликов формирует плоский лист в определенную форму прогона.

Существует два типа прогонов:

  • С-образные прогоны , имеющие форму буквы С
  • Z-образные прогоны , имеющие форму буквы Z.

Прогоны также известны как холодноформованные или прокатные стальные.

Прогонный навес представляет собой конструкцию, в которой главные рамы портала выполнены из гнутых профилей, обычно С-образных прогонов. Эти прогоны изготавливаются из стальных листов толщиной от 1 мм, 2 мм или 3 мм.

Что такое конструкционная сталь?

Конструкционная сталь – это горячедеформированная сталь. Это более толстая сталь, которая нагревается и подается через ролики. Толщина горячекатаных элементов из конструкционной стали может быть от 5 мм до 20 мм.

В навесе из конструкционной стали основные рамы портала и стропила крыши изготавливаются из прочных стальных профилей, которые свариваются вместе, а затем скрепляются болтами.

Прогоны и ригели используются в продольном направлении для поддержки кровельного покрытия (для чего они изначально были разработаны). Эта конструкция намного прочнее и надежнее, чем стальной сарай.

Существует несколько типов балок из конструкционной стали, в том числе:

  • UB : Универсальная балка, также известная как двутавровая или двутавровая балка. Этот луч имеет форму буквы I. Вы можете получить его в различных формах, размерах и толщине материала.
  • Сварная решетчатая ферма : Они обеспечивают жесткий каркас, чтобы перекрыть вашу территорию без лишних материалов тяжелых балок.Их превосходная прочность устраняет необходимость в наколенниках и коньковых стяжках, которые нарушают ваше пространство. Фермы представляют собой сварные конструкции с открытой решеткой, изготовленные из оцинкованной стали марки AS1163 RHS. Они разработаны для обеспечения идеального баланса между весом и прочностью

Не знаете, насколько большим должен быть ваш новый сарай?

Если вы не уверены, что лучше всего подойдет для вашего сарая, вы можете обратиться за советом к нашей дружной команде. Мы позаботимся о том, чтобы ваш новый навес был структурирован для работы в соответствии с вашими конкретными требованиями.Все наши навесы изготовлены из конструкционной стали австралийского производства и имеют 25-летнюю гарантию.

Примечание: для этого контента требуется JavaScript.

Навес для прогонов Плюсы и минусы

Рамы прогонов лучше подходят для небольших навесов (менее 12 метров), поскольку стропильные элементы имеют достаточную прочность для этих пролетов. Затраты на рабочую силу, связанные с производством меньшего размера, могут быть оптимизированы, что приведет к экономии для потребителя.

Когда прогонный навес попадает на строительную площадку, все скрепляется болтами и винтами (точно так же, как набор Meccano). Это не проблема для небольших сараев; тем не менее, для больших навесов строительство может занять намного больше времени, что приведет к значительному увеличению затрат на монтаж . Это более дешевый способ изготовления небольших навесов, однако для больших навесов затраты на возведение могут значительно возрасти.

Навесы с прогонами не идеальны, если вокруг перемещается много техники, которая потенциально может повредить конструкцию. Например, если вы используете вилочный погрузчик, и он случайно натыкается на колонну, поскольку металл относительно тонкий, он, скорее всего, погнется. Когда он изгибается, это ставит под угрозу структурную целостность сарая.

Стальные прогоны имеют ограничения по прочности. Для усиления больших пролетов необходимо добавить дополнительные распорки для придания жесткости конструкции. Вы можете заметить, что в навесах с большим пролетом им понадобится коленный бандаж и стяжка на вершине. Коленная скоба обычно проходит под углом 45 градусов от колонны и стропила.Это не эффективное использование пространства.

Источник изображения: Шедблог

Как далеко могут пролететь С-образные прогоны?

В целом, навесы C Purlins лучше всего подходят для небольших пролетов . Однако некоторые производители продают конструкции с пролетом до 24 метров. Это на пределе возможностей прогона и не оставляет большого запаса для работы в неблагоприятных погодных условиях

Эта конструкция обычно включает множество дополнительных распорок. Это также означает, что они часто не могут получить более высокие ветровые характеристики из-за ограниченной прочности конструкции при больших размерах.

Чтобы укрепить навес, производители кладут две С-образные секции спиной к спине, что приводит к дополнительным элементам. Требуемые дополнительные детали приводят к значительному увеличению стоимости строительства из-за того, что для сборки всех частей требуется в 3-4 раза больше времени.

Конструкционная сталь Плюсы и минусы

Конструкционная сталь

обычно намного толще, что делает ее идеальной для складов и навесов для оборудования, где могут перемещаться вилочные погрузчики или тяжелая техника. Если кто-то случайно наткнется на колонну, дополнительная прочность и долговечность конструкционной стали означает, что она с меньшей вероятностью прогнется.

Благодаря тому, что все вырезается и сваривается в соответствии со спецификациями инженеров, вы также можете построить навес из конструкционной стали любой формы и размера. Они полностью настраиваются под любые нужды, включая изогнутую кровлю. Это отличается от прогонов, которые ограничены стандартными размерами материала, что приводит к меньшей гибкости в настройке.

В отличие от прогонного навеса, в структурном навесе все детали сварены в большие сборные сборки. Для больших навесов это приводит к более быстрой установке, что позволяет сэкономить тысячи на стоимости стальной конструкции.

В целом большой навес из конструкционной стали более экономичен, чем большой навес из прогонов.

Мы построили большой промышленный сарай.

Как далеко может пролетать конструкционная сталь?

В структурном сарае все детали изготавливаются в соответствии с размерами и техническими характеристиками. В результате длина пролета из конструкционной стали может быть любого размера .

В дополнение к более низким затратам на монтаж это делает конструкционную сталь идеальным выбором для вашего большого сарая.

Наш совет №1 по строительству большого сарая:

Удостоверьтесь, что вы получаете проектирование для конкретного объекта, независимо от того, решите ли вы использовать прогоны или конструкционную сталь.

Крайне важно, чтобы ваш большой сарай был спроектирован и спроектирован не только для вашего района, но и для участка земли, на котором вы его строите. Если вы устанавливаете его на холме, то на вершине холма рейтинг ветра может значительно отличаться от его подножия. Мы обязательно проектируем все в соответствии с конкретным местом и тем, для чего будет использоваться сарай.

Завершение

Прочитав это руководство, вы лучше поймете различные доступные конструкции стальной рамы.

Прогоны

более эффективны для навесов с пролетом менее 12 метров. В то время как комплекты навесов большего размера могут казаться дешевле, дополнительные затраты на поставку и установку значительно увеличивают цену больших навесов.

Тем не менее, конструкционная сталь отлично подходит для больших навесов. Он мощный, более настраиваемый, а более быстрая установка означает, что вы не будете тратить деньги на установку навеса.

Заинтересованы в сарае из конструкционной стали?

Если вы не уверены, что лучше всего подойдет для вашего сарая, вы можете обратиться за советом к нашей дружной команде.

Мы позаботимся о том, чтобы ваш новый навес соответствовал вашим конкретным требованиям. Все наши навесы произведены в Австралии и имеют 25-летнюю гарантию.

Примечание: для этого контента требуется JavaScript.

Дополнительное чтение

Информация | Общий

Почему стоит выбрать TechSpan?

В TechSpan мы стремимся предоставлять решения для ваших нужд.
