Станок для закручивания винтовых свай ⋆ Смело строй!

Это один из наиболее простых и надежных фундаментов, пользующийся особой популярностью при возведении домов на участках со сложным грунтом.

Приспособления, используемые при сооружении свайного фундамента

Основным отличием свайного фундамента с использованием винтовых конструкций от столбчатого основания является возможность погружения конструкции на достаточно большую глубину, достигающую пластов грунта, отличающихся высокой несущей способностью.

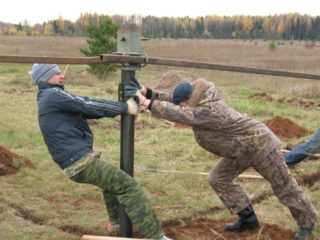

Зачастую при завинчивании свай используется простой рычаг

Большинство строителей и домовладельцев предпочитают выполнять все работы, связанные с сооружение данного основания, своими руками, используя различные приспособления. Среди них присутствует и установка, предназначенная для завинчивания свай, работу с которой осуществляют два или три человека.

Завинчивание своими руками дает возможность осуществлять постоянный контроль и регулировку крутящего момента.

Это необходимо для того, чтобы следить за усилием, с которым выполняется затяжка после того, как будет пройдена отметка промерзания грунта. Простейшее приспособление, предназначенное для завинчивания своими руками, представляет собой обычный рычаг. Точнее, это две трубы, которые крепятся в верхней части конструкции в подготовленных для этой цели отверстиях или хомутах, зафиксированных с помощью сварки.

Станок для завинчивания винтовых свай своими руками позволяет самостоятельно определить тот момент, когда увеличивается крутящий момент. Здесь не требуется дополнительное оборудование, а точность определения довольно высока, что не позволит сваям остаться в рыхлых слоях грунта.

Самостоятельный монтаж свай поможет значительно сэкономить

Приспособление для монтажа данного основания дома своими руками дает возможность значительно сэкономить денежные средства, выделенные на строительство.

Особенности монтажа вручную – это возможность проведения работ своими руками в тех местах, куда невозможно организовать подъезд строительной техники. Специальный станок дает возможность закрутить необходимое количество остроконечных труб, оснащенных лопастями качественно, надежно, не привлекая внимания.

Это важно в тех случаях, когда строительство ведется на участках, где требуется соблюдение режима тишины.

Монтаж винтовых свай своими руками

Необходимыми приспособлениями для выполнения работ можно считать:

• лопату;
• кувалду;
• уровень с соблюдением трех плоскостей;
• рычажные ключи.

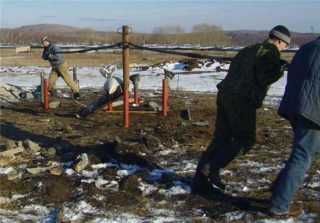

Говоря о рычажных ключах, имеются в виду приспособления, с помощью которых можно закрутить сваи. Это могут быть обычные трубы. Конечно, решив осуществить монтаж свайного фундамента с использованием винтовых свай, необходимо принять во внимание их размер и так называемый человеческий фактор. Трубы с большим диаметром лучше доверить технике.

Рекомендуем посмотреть видео о том, как произвести монтаж с помощью рычага без помощи профессионалов.

Станок для самостоятельного закручивания конструкций рассчитан на выполнение работ с трубами небольшого диаметра.

Техника, как и различные установки, способствуют проведению монтажа при возведении основания на сложных грунтах, где просто необходимы сваи большого диаметра. Установка для закручивания данных опор состоит из основы, которой может послужить машина и дополнительного оборудования.

Гидровращатель может быть ручным и автоматическим

Кроме самой машины понадобятся:

• гидравлическая установка; опорные домкраты;
• рабочее приспособление;
• привод наклона и вращения;
• пульт, с помощью которого осуществляется управление установкой.

Определяя длину свай, нужно помнить о том, что она должна превышать глубину промерзания грунта и уровень, на котором будет выполнена обвязка.

Проведение всех работ, связанных монтажом винтовых свай своими руками, будет облегчено в том случае, если для работы будет использовано такое приспособление, как гидровращатель. Это устройство в значительной степени облегчает завинчивание конструкции своими руками.

Гидровращатель устанавливается в тело полой трубы и закрепляется там стопорного штифта. Подготовленную сваю необходимо поднять и установить точно в точке монтажа. Конец рычага, который крепится к устройству, держит человек (в некоторых случаях этот конец фиксируется на земле). Ввинчивают сваи с помощью гидростанции, оснащенной бензиновым приводом, которая включается и выключается реактивным рычагом.

Посмотрите видео, как производится монтаж опор с помощью гидровращателя.

Особенность данного приспособления заключается в том, при необходимости существует возможность включить реверс и демонтировать установленную сваю. Скорость вращения и погружения сваи регулируется с помощью управления оборотами бензинового двигателя. Подобное оборудование получило широкое использование при проведении работ по монтажу винтовых свай в сложных полевых условиях.

smelostroi.ru

Установки для закручивания винтовых свай — от ручного к механическому

Механизированные способы закручивания винтовых свай

Фундаменты на винтовых сваях приобрели широкое применение благодаря тому, что значительно сокращают расход средств и экономят время при выполнении монтажно-строительных работ. Монтаж и установка винтовых свай не требует выемки почвы и ее утилизации, обеспечивая при этом абсолютно твердое основание для фундамента. Это особенно важно для обводненных, слабых грунтов, а также при монтаже фундамента в низких температурах. Ассортимент данного вида фундаментов велик и предполагает использование винтовых свай различного размера и диаметра. Неважно, какую конструкцию вы возводите — для установки винтовых свай вам понадобится специальный механизм, машина или установка.

На фото — установка для закручивания винтовых свай Kubota

Ручное закручивание винтовых свай производится в отдельных случаях, если не возможно использование специальной техники, или незначительный объем работ. Для этого используются рычажные ключи или штанги, то есть, приспособления для ввинчивания свай небольшого размера и диаметра. Такие приспособления имеют, как правило, сборно-разборную конструкцию и позволяют ввинчивать сваю на глубину до 3-х метров.

Закручивание винтовых свай с помощью машин и механизмов

Для механической установки свай большей длины и диаметра используются различного рода гидравлические машины и механизмы с мультипликатором, устройства малой механизации и специальная техника. С помощью таких механизмов, свая, наподобие шурупа, ввинчивается в грунт. Чем длиннее свая и больше ее диаметр, тем сложнее оборудование требуется для ее установки.

В настоящее время машины для закручивания винтовых свай довольно активно используются при строительно-монтажных работах. Наиболее распространенными являются сваевинты, ямобуры и мотобуры. Они дают возможность при минимальных усилиях ввинчивать сваи эффективно и быстро.

На фото — установка винтовой сваи с помощью установки Айрон-219

Они работают от электрического или бензинового привода. Некоторые механизмы для винтовых свай сочетают в себе смешанные действия и обладают возможностями нескольких машин для различного типа свай. С их помощью свая прочно захватывается, надежно удерживается и вкручивается в любого типа почву. Перечисленные машины и механизмы используются для установки свай диаметром до 108 мм и длиной до 3-х метров. Они мобильны, легко собираются, удобны в эксплуатации, не требуют специальных навыков.

Оборудование для закручивания винтовых свай

Более сложной является установка для закручивания винтовых свай. Она применяется для монтажа винтовых свай диаметром более 108 мм и длиной более 2,5 метров. Установка состоит из платформы (базовый автомобиль, гусеничное или колесное шасси) на которой размещается основное оборудование, опорных домкратов, гидравлической системы, рабочего органа, привода вращения и наклона, рычагов и пульта управления, а также вспомогательных деталей. С помощью такой установки винтовая свая втягивается внутрь рабочего органа, укрепленного шарнирным способом на раме. Боковые редукторы обеспечивают необходимый угол погружения винтовой сваи. Далее происходит само вращение (ввинчивание) сваи. При этом на нее воздействует и осевая нагрузка.

Еще один вид установки для механизированного закручивания свай — это кабестан. В его состав входят: гидростанция на бензиновом приводе, гидровращатель и реактивные рычаги. В этой установке свая при помощи специального устройства крепится на стреле экскаватора. Данная установка отличается наличием реверсного хода и возможностью, при необходимости, демонтажа сваи. С помощью ручного управления регулируются обороты бензинового двигателя и придается необходимая скорость погружения сваи в грунт. Работа на данной установке требует особых навыков и осторожности. Поскольку, рабочий вал при ввинчивании сваи испытывает значительное усилие.

На видео — закручивание винтовых свай с помощью установки Кабестан 400

При ввинчивании с помощью установок, на рабочие лопасти сваи передается значительное усилие с рабочего органа установки. Поэтому, чтобы свайный фундамент получился прочным и качественным, лучше использовать сваи с литым наконечником.

В отличии от устройств малой механизации, монтаж винтовых свай с помощью установок требует специальной квалификации, навыков и соблюдения элементарных правил безопасности.

На видео — работа малогабаритной электрическаой установки для завинчивания 3-х метровых 108-и мм винтовых свай.

Установка винтовых свай при помощи специального оборудования и механизмов имеет много преимуществ. С помощью гидравлического вкручивания легко преодолеваются препятствия в виде камней. Грунт не подвергается встряске, не разрыхляется, а наоборот — уплотняется и становится прочнее.

www.svaisnab.ru

Установка винтовых свай машиной — технологии и цены в СПБ

Установка фундамента на винтовых сваях в Синявино занимает один день. Закручивание винтовых свай специализированной техникой предпочтительнее в ряде случаев: например при количестве свай превышающем 25 штук, при необходимости срочной установки или ограниченности срока допуска на объект, при наличии предметов или строений препятствующих вращению рычага на 360 градусов, при обнаружении высоко-плотных грунтов (валунистый суглинок, гравилистый песок), при заболоченности прилегающей территории мы используем технику на базе ГАЗ 66 и грузовика ISUZU.



Зимой с помощью механических установок удается пройти как промерзлый грунт, так и карстовые породы, что позволяет втрое снизить трудозатраты на монтаж винтовых свай и вопреки распространенным заблуждениям добиться высокого качества конфигурации  фундамента . Выбор этого способа закладки винтового фундамента позволит Вам повысить надежность и устойчивость каждой винтовой сваи в основании дома.



Само собой в труднодоступных местах, без заезда на участок или при реконструкции фундамента дома используется мини экскаватор с усиленным крутящим моментом на гусиничном ходу, вес которого не превышает 3000 кг, что позволяет ему не нарушать ландшафт.Обладает высокой проходимостью приспособлен для бурения грунтов в условиях вечной мерзлоты или напротив в сильно заболоченных топких местах, оснащен переходниками для свай диаметром 219 мм, 325 мм.



Видео

glav-svai.ru

Инструмент для закручивания винтовых свай

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

    Отделка фундамента камнем

    Выбор цокольной плитки для фасада

    Что такое цоколь

    Как закрыть винтовые сваи

• Сваи

fundamentaya.ru

Закручивание завинчивание винтовых свай Санкт-Петербург, цены

Закручивание винтовых свай – трудоемкий процесс, для организации которого следует учитывать несколько важных нюансов. Для выполнения поставленной задачи может использоваться не только дорогостоящее специализированное оборудование. Чтобы выполнить работу максимально быстро, аккуратно и недорого, достаточно использовать ямобур. Это компактная спецтехника, используемая для закручивания порядка 25–40 свай за одну смену. Качество работ, если за дело принимаются квалифицированные и опытные специалисты, всегда останется безупречным. За одну смену такие профессионалы способны выполнить большой объем работы – управляемая механиком машина для завинчивания винтовых свай позволяет установить 30 единиц за смену.

Винтовые сваи: особенности использования

Конструкция достаточно простая, но максимально удобная и практичная. На конце винтовой сваи размещается резьба. Она и позволяет достаточно быстро завинтить установку в землю и закрепить на выбранном месте. Поскольку изделия могут иметь разную длину, их можно использовать в разных типах грунта (в т.ч. песчаных, болотистых, подвижных и водянистых). Сваи – это достаточно крепкий и устойчивый элемент, поскольку для его изготовления используется высокопрочная продукция, покрытая для надежности еще и полимером. Качественное механическое завинчивание винтовых свай позволяет обустроить крепкий фундамент, срок эксплуатации которого будет исчисляться десятками лет.

Как устанавливаются сваи ямобуром?

Такой процесс необходим для обустройства фундамента, установки заборов, для укрепления наклонной поверхности и строительства пирса. Процесс монтажа будет производиться поэтапно:

Выполняются расчеты и разметка выбранного для строительства участка. Необходимо проанализировать почву, определелить степень ее промерзания, залегания подводных рек.

• Вычисляется несущая способность опор, а также готового комплекса. Из таких расчетов можно понять, сколько именно потребуется свай.
• Определяются точки монтажа.
• Установка для закручивания винтовых свай проделывает стартовые отверстия. Если нет никаких отклонений, выполняется установка опор.
• Выравнивание опор по одному уровню, для чего выполняется их обрезание.

Последним этапом будет бетонирование основы. Такие работы позволят укрепить элемент на своем месте. Для защиты от коррозии используется специальная пломбировка.

arenda-yamobura-spb.ru

Установка (устройство) для закручивания винтовых свай |

До недавнего времени для того, чтобы закрутить сваи в грунт, приходилось арендовать приспособление или нанимать большой механизм для того, чтобы осуществить завинчивание винтовых свай или автокран, оснащенный специальным подвесным вращателем на стреле.

Правда, несмотря на то, что здесь можно увидеть «нотки» механизации, этот способ не дает возможность обеспечить требуемое вертикальное положение сваи с первого раза, так как он требует опыта оператора и тщательной выверки устанавливаемого стержня.

Общая информация о распространенном оборудовании

С того момента, как появилось мелкогабаритное приспособление и оборудование для закручивания винтовых свай, укомплектованное «центрователем монтажа сваи», малый строительный бизнес стал развиваться действительно ударными темпами.

Приспособление для закручивания винтовых опор мотобуром с центрователем такого типа позволяет завинчивать стержни не в ручную и строго в вертикальной плоскости. Причем, с первого раза, тоесть пробное завинчивание не понадобится.

Интересно, что приспособление для закручивания винтовых свай легкое в использовании и для его эксплуатации какого-то большого опыта совсем не требуется. Все что необходимо – так это просто правильно собрать в ручную такую установку и приступить к вкручиванию стержней.

Похожий принцип работы имеет и машина, которая осуществляет завинчивание свай — «Торнадо». Причем, могут использоваться опоры длиной от 2,5 м и ниже и диаметром в пределах 57-108 мм.

Самоходная установка Bobcat T100

Оборудование «Торнадо» представляет собой установку мобильного типа, которую при необходимости можно перенести в любое другое место. Перевозится такой инструмент для закручивания на автомобилях типа «Газель» или в прицепе для легкового автомобиля.

Устройство для закручивания винтовых опор можно собрать всего за четверть часа. Все работы на установке осуществляются двумя людьми. Установку можно использовать на песчаных, глинистых почвах и на суглинках.

Закручивание винтовых свай машиной типа «Центрователь» и «Торнадо» осуществляется примерно по одному и тому же принципу.

Т.е. установка для закручивания приводится во вращение электродвигателем мощностью в 3 кВт, работающим от сети 380 В, либо от бензоэлектрического генератора мощностью в 5,5 кВт.

Крупногабаритные машины для завинчивания

Крупногабаритные самоходные установки являются, как правило, комплексными агрегатами, которые способны выполнять как пробное завинчивание, так и нарезку. Это могут быть как и переделанные под определенные цели грузовые автомобили, по типу «Камаза», либо «Краза» (характерный представитель – МЗС – 219), так и экскаваторы с соответствующим навесным оборудованием.

Предлагаем вашему вниманию обзор наиболее распространенных машин для механизированного завинчивания винтовых опор.

МЗС – 219

МЗС – 219 является наиболее распространенным в России видом тяжелых установок для работы с винтовыми сваями. Данная машина способна выполнять пробное завинчивание свай диаметром от 159 до 400 миллиметров в промерзшие и талые грунты, а также в почву с большим количеством вкраплений горных пород.

Установка предполагает два режима работы – с наращиванием ствола, что позволяет погружать опоры на глубину вплоть до 18 метров, и без наращивания – ввинчивание до 5.85 метров.

Крупногабаритная установка для завинчивания свай МЗС — 219

Монтаж опор может выполняться вертикально, либо, в случае необходимости, под углом 45 градусов. Ограничение по диаметру лопастей на стволе – 120 сантиметров. Силовой агрегат МЗС-219 обладает реверсным ходом, что дает возможность выполнять демонтаж уже установленных свай.

Машина способна выполнять пробное завинчивание. Мощный привод дает возможность бурить пробные скважина на глубины до 18 метров в грунтах до 4 категории промерзания.

МГБ 50-П

В отличие от большинства сборных агрегатов – экскаваторов и манипуляторов, на которые устанавливаются подвесные гидровращатели, самоходная буровая установка МГБ-50П, благодаря возможности жесткой фиксации опоры на буровой мачте, обеспечивает идеально вертикальное погружения.

МГБ-50 обладает полноприводным шасси 4*4, и отличается высокой проходимостью, что дает возможность обустройства свайно-винтовых фундаментов на труднодоступных территориях.

Установка может работать со сваями диаметров до 159 миллиметров, и длиной до 9 метров. Ограничение по диаметру лопасти – 55 см.

МГБ 50-П обладает достаточно мощным силовым агрегатом японского производства, работающим на дизельном топливе. Привод способен выдавать мощность в 80 кВт, и крутящий момент в 1600 Кг/м. Максимальная глубина бурения пробных скважин – 15 метров.

Выполнив сравнения МГБ-50 и конкурентов в аналогичной ценовой категории можно сделать вывод, что данная установка является оптимальным вариантом среднегабаритных машин для погружения винтовых опор для малого бизнеса.

Электрические сваеверты

Все мобильные разборные сваеверты являются достаточно компактным оборудованием, которое может работать со сваями, диаметр которых не превышает 219 мм.

Такие агрегаты, как правило, представляют собой электрический силовой агрегат, совмещенный с понижающим редуктором, который закрепляется на телескопических направляющих штангах.

Подобные установки представлены как в ассортименте отечественных производителей – «Умелец», «Вихрь», «Торнадо», «Айрон», так и зарубежных фирм, среди которых стоит выделить оборудование от компаний «Krinner» «Aichi» «Tadano».

Также существует отдельная категория агрегатов «Кабестан». Данная установка состоит из следующих конструкционных элементов: гидростанции, обладающей бензиновым приводом, гидровращателя и реактивных рычагов.

Опора на «Кабестане» или на «Айрон» крепится посредством специальных распорок, которые устанавливаются внутрь ствола. Стоит отметить, что сам агрегат обладает реверсным ходом, что позволяет выполнять демонтаж.

Управление процессом завинчивания полностью ручное – оператор сам выбирает скорость погружения и сколько необходимо оборотов, что требует от управляющего соответствующей подготовки.

Кабестан способен погружать опоры в достаточно плотные грунты, он демонстрирует высокую эффективность даже при работе с промерзшей почвой, и грунтами с большим количеством скалистых вкраплений.

Как закручивают винтовые сваи? (видео)

Этапы монтажа

Первым этапом выполнения работ по завинчиваю является осмотр строительной площадки, во время которого выполняется анализу глубины промерзания почвы, её состава, плотности, и физико-химических характеристик.

Подготовительные роботы должны выполняться исключительно профессионалами, поскольку упущение даже, казалось бы, маловажного нюанса, способно стать причиной неправильного выбора диаметра либо типа опоры, в результате чего может сильно пострадать прочность свайно-винтового фундамента.

Далее выполняется разметка строительного участка согласно проектным данным, и начинаются непосредственные монтажные работы.

Технология завинчивая винтовых опор следующая: внутрь ствола пустотелой сваи монтируется гидровращатель, который фиксируется внутри ствола посредством стопорного штифта. Оголовок гидровращателя соединяется с головкой редуктора, и свая транспортируется к месту установки. Выполняется завинчивание.

Крайне важно, чтобы отсутствовали какие-либо отклонения по вертикали, поскольку они могут стать причиной неравномерного распределения несущей нагрузки фундамента.

По завершению завинчивание выполняется подгонка по размеру – все стволы обрезаются по одному уровню посредством специального навесного оборудования на сколько это необходимо, устанавливающегося на машину для завинчивания.

После того как все опоры подогнаны по размеру, внутрь стволов заливается жидкий бетон. В некоторых случаях выполняется продольное армирование сваи.
