Водоотводные дождевые бетонные лотки с решетками и без: установка своими руками +Видео

Талый снег, дожди приводят к образованию излишней влаги на дорогах, тротуарах, стоянках, парковках и т.д., что создает массу неудобств. Избежать подобного скопления жидкости помогут водоотводные бетонные лотки. По ним вода стекает в специально предназначенные места. Лотки бетонные бывают с решеткой и без. Разумеется сфера применения лотков не ограничивается границами дорог, также они необходимы для частного сектора.

Содержание статьи:

  • 1 Разновидности водоотводных лотков
    • 1.1 По форме и структуре
    • 1.2 По материалу
    • 1.3 По стандартам
    • 1.4 По размерам
    • 1.5 С решеткой и без
  • 2 Как выбрать бетонный лоток для водостока?
  • 3 Как самостоятельно установить бетонные лоток.

Разновидности водоотводных лотков

По форме и структуре

Водоотводные лотки бывают таких видов:

  • с прямолинейным профилем;
  • П-образной формы;
  • с щелевой конструкцией;
  • телескопические;
  • с решеткой и без.

Лотки с прямолинейным профилем принимает воду по всей длине.

Применяют два варианта установки. В первом случаи лоток кладется на фундаментную подушку. Во втором не используется фундамент и обмуровка.

Дренаж П-образной формы всегда укрывается решеткой, для от фильтровки крупного мусора.

Водоотводные лотки с щелевой конструкцией, по функционалу похожи на П-образные. Разница в том, что в одном блоке решетка, а в другом узкая щель вдоль дренажа. Щель может быть прерывающаяся или в длину всего блока.

Телескопические блоки собираются, как черепица. Они не имеют решетки. Устанавливаются для отвода воды с возвышенности. Их монтаж требует выполнения и соблюдения всех норм. Скорость водного потока высокая. При неправильной установке происходит заиление, через непродолжительное время образуются трещины. Размывается грунт, блоки расходятся и перестают выполнять свою функцию.

С решеткой или без. Решетка предназначена для двух функций. Первая от фильтровка мусора. Вторая безопасность и эстетика.

По материалу

Материал изготовления:

Бетон. Изготавливают на предприятиях. Отливают по стандартам в формы. Удаляют лишний воздух, используя вибрацию. Для изготовления водостоков применяются сорта тяжелого бетона, и используется арматура, что значительно повышает прочность.

Изготовить водоотводные лотки из бетона, можно самостоятельно.

Будьте внимательны. Удалите все пузырьки воздуха, иначе образуются трещины.

Обязательно применяйте арматуру, используя сварку. Концы проволоки должны утонуть в цементе.

Форму обработайте машинным маслом. Она может быть из металла или пластика. После заливки зафиксируйте изделие.

В течение 7 дней дайте высохнуть.

При желании готовые лотки можно покрасить.

По стандартам

Все изделия для монтажа водостоков должны отвечать европейским стандартам EN1433. Каждое изделие классифицируется:

  • Класс А15 — максимальный вес 1, 5 т.
  • Класс В125 — максимальный вес 12, 5 т.
  • Класс С250 — максимальный вес 25 т.
  • Класс D400 — максимальный вес 40 т.
  • Класс Е600 — максимальный вес 60 т.
  • Класс F900 — максимальный вес 90 т.

Лотки водоотводные производятся в двух категориях:

Стандартная— изделия выдерживают постоянную нагрузку 1,5-25 тонн. Используется для пешеходных и автомобильных покрытий, автостоянок, дорог с узкими (до 50 см) обочинами.

Усиленная— элементы выдерживают нагрузку 40-90 тонн. Лотки повышенной прочности, применяемые на любых видах дорожных покрытий, аэродромах, в промышленных цехах, в погрузочно-разгрузочных зонах.

Существует отечественный стандарт ГОСТ:

  • ГОСТ 21509 – 85,
  • ГОСТ 13015.0−83,
  • ГОСТ 26633–91,
  • ГОСТ 17608–91.

По размерам

Все лотки имеют стандарты размеров:

  • Ширина от 0,14 до 4м.
  • Высота от 0,06 до 1,68

Высота латка по стандарту не больше метра. В остальных случаях она зависит от веса и ширины изделия.

С решеткой и без

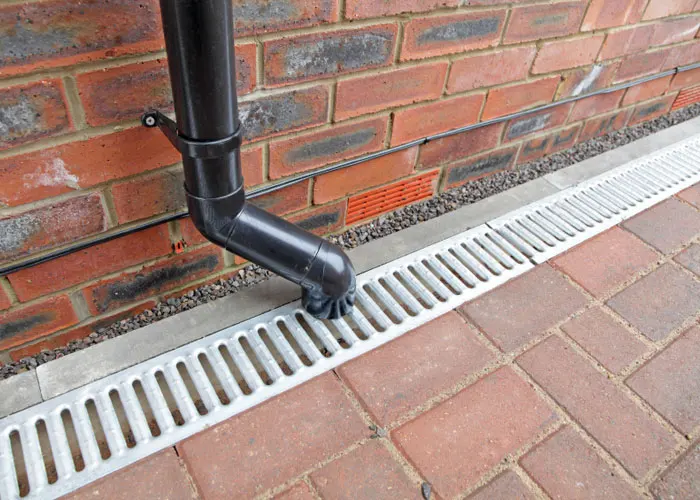

Решеткой накрывают водостоки на открытых участках пешеходных зон и на шоссе. Есть классические и дизайнерские(с рисунком) На их функционал наличие рисунка ни как не влияет. В случае установки телескопических и щелевых лотков этот элемент не используется.

Сами решетки выполняются из трех материалов:

  • чугун;
  • резина;
  • метал

Чугун самый надежный крепкий материал. Практически не подвергается износу.

Металл хорош, как и чугун. Разница только в весе, и в сроке службы.

Резиновые решетки применяют в основном в общественных зданиях и по их периметру.

Как выбрать бетонный лоток для водостока?

Основной приоритет при выборе — это цель применения.

Для шоссе, площадей, заправок, производства используются дренажи повышенной прочности. В местах с меньшей нагрузкой применяют стандартные.

Высота и ширина лотка зависит от предполагаемого водного потока. Чем выше скорость и объем воды, тем шире и глубже лоток.

Как самостоятельно установить бетонные лоток.

Для самостоятельной установки потребуется вырыть траншею по размерам больше лотка. Утрамбовать ее. На дно насыпать песок. Следом залить фундамент.

На фундаментную подушку укладываются лотки, между собой для герметичности и предотвращения расползания производится пазовое соединение.

В местах стыков обрабатывается акриловым или битумным герметиком. По бокам заливается жидким раствором. После затвердевания накрывается решеткой. Водоотвод подключается к ливневой канализации.

Решетка должна быть ниже основного покрытия на 5 мм.

Обязательно для самотека сделать уклон.

В конце дренажной системы устанавливается пескоуловитель.

Водоотводы можно устанавливать, как на новом покрытии, так и созданном ранее.
Выполненная по всем стандартам и правилам установка водоотводных бетонных лотков гарантирует своевременный отвод воды и увеличит скор службы любого покрытия.

Бетонные лотки своими руками, их плюсы и минусы

Бетонные лотки используются в дренажных системах практически повсеместно в России из-за особенностей климата. Обычно их устанавливают там, где вероятны обильные осадки. Дожди и талые воды вымывают верхний плодородный слой, образуются лужи. Если почва глинистая, то проблемы усугубляются тем, что вода задерживается в верхних слоях, растекается по всему участку. Чтобы этого избежать, требуется дренажная система, составной частью которой и являются бетонные лотки.

Бетонные лотки

Популярность их обусловлена рядом преимуществ. Такие лотки:

  • хорошо переносят перепады температуры;
  • выдерживают большие нагрузки;
  • имеют большую пропускную способность.

Есть у них и существенный недостаток: бетонные лотки очень тяжелые, что делает их транспортировку дорогой и сложной. Для выгрузки и установки понадобится привлечение крана. Самый простой способ избежать всего этого – сделать их прямо на месте. Об этом и пойдет речь в статье.

Этап первый: подготовка инструментов и материалов

Работы не требуют привлечения сложной техники. На всех этапах можно обойтись достаточно недорогим и доступным набором инструментов. Необходимый минимум:

  • штыковая и совковая лопаты;
  • бадья или корыто, в котором замешивается раствор;
  • мастерок для выравнивания краев;
  • ведро или тачка для переноски раствора.

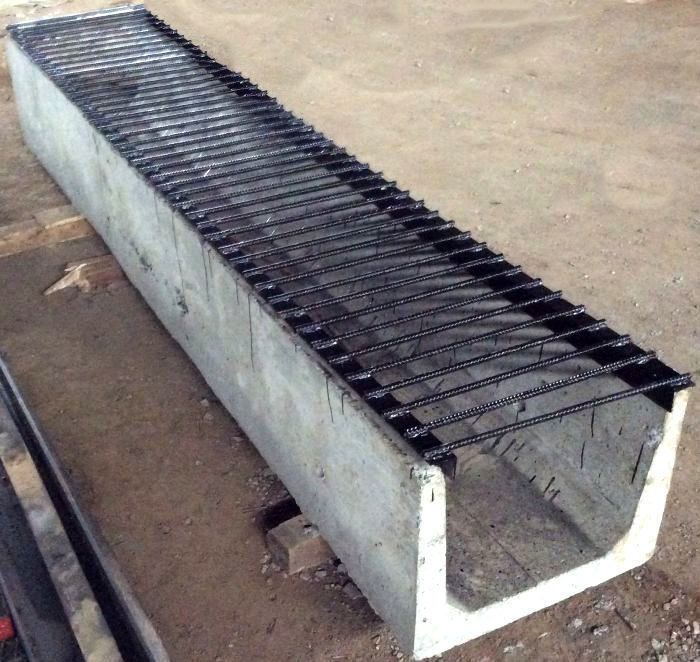

Бетонные лотки с решеткой

Такой список подразумевает, что раствор будет замешиваться вручную. Существенно облегчает и ускоряет работы бетономешалка. Если ее нет, лучше одолжить или взять в аренду. Тем более что работы займут всего несколько дней (от силы – неделю), и по кошельку это не ударит. В крайнем случае подойдет ударная дрель или перфоратор со специальной насадкой-миксером.

Для бетонного раствора, из которого лотки собственно отливаются, требуется следующее сырье:

  • портландцемент марки не ниже М400;
  • щебень фракции 5–20, не больше;
  • неглинистый песок;
  • тонкая арматура, оптимальный размер диаметра – 6 мм.

Требование к марке цемента объясняется тем, что лотки должны быть прочными и хорошо выдерживать низкие температуры. Арматура необходима для того, чтобы еще больше увеличить прочность конструкции. Она также защищает ее от трещин и разлома во время снятия опалубки.

Обязательно надо подготовиться к сборке опалубки, то есть формы, в которую будет заливаться раствор. Потребуются длинные ровные доски для внешней стороны. Для формовочной части обычно берут канализационную трубу из пластика. Кроме того, понадобится полиэтиленовая пленка.

Этап второй: подготовка опалубки

Непосредственно работы начинаются со сборки формы для заливки. Доски сбивают в П-образную конструкцию. Чтобы она «не играла», ее скрепляют металлическим уголком. Если уголка нет, можно установить распорки. Иногда доски заменяют ламинированной фанерой. Однако у этого материала есть существенный минус: полотно фанеры намного короче, а значит, и лотки получаются небольшими. Внутри конструкции укладывают пленку. Это необходимо, чтобы стенки получились более гладкими.

Бетонные лотки

Когда основная форма готова, приступают к формовочной части. Для этого берут трубу и разрезают ее вдоль на две половинки. Для выбора трубы принципиально только то, чтобы она была гладкой. Внутренняя поверхность лотка должна быть ровной, чтобы плывущие листья, ветки и другой мусор не задерживались и не засоряли его. Но используют именно канализационную трубу из-за того, что она пластиковая, а значит, легкая и без труда режется. Кроме того, без усилий можно подобрать подходящий диаметр.

Желательно сразу подготовить столько форм, сколько лотков планируется использовать в дренажной системе, но это практически нереально. Даже для небольшого двора их может быть десять и больше. Поэтому собирать опалубку надо аккуратно и с учетом того, что ее придется использовать несколько раз.

Этап третий: подготовка раствора

Приготовление цементного раствора – это самый трудоемкий этап. Соотношение ингредиентов смеси (цемента/песка/щебня) бывает разное. Главное, чтобы раствор был одновременно вязким, но не густым. Оптимальным считается пропорция 1:2:4. Такой бетон получается наиболее прочным. Иногда используют другой, более экономичный вариант с пропорциями 1:3:5, но надежность его заметно ниже.

Бетонные лотки в дренажной системе

Этап четвертый: укладка арматуры и заливка бетона

На заключительном этапе из арматуры делают сетку: сшивают проволокой или сваривают. Можно приобрести уже готовую, тогда ее надо будет разрезать. Ее устанавливают на дно и по стенкам для прочности. После этого сразу же заливают готовый раствор равномерно по всей основной форме. Как только она будет наполнена на 70 %, в нее аккуратно помещают формовочную трубу и мастерком ровняют края. После этого необходимо подождать, пока цементный раствор затвердеет, и снять опалубку.
