Как правильно укладывать проводку в кабельные лотки?

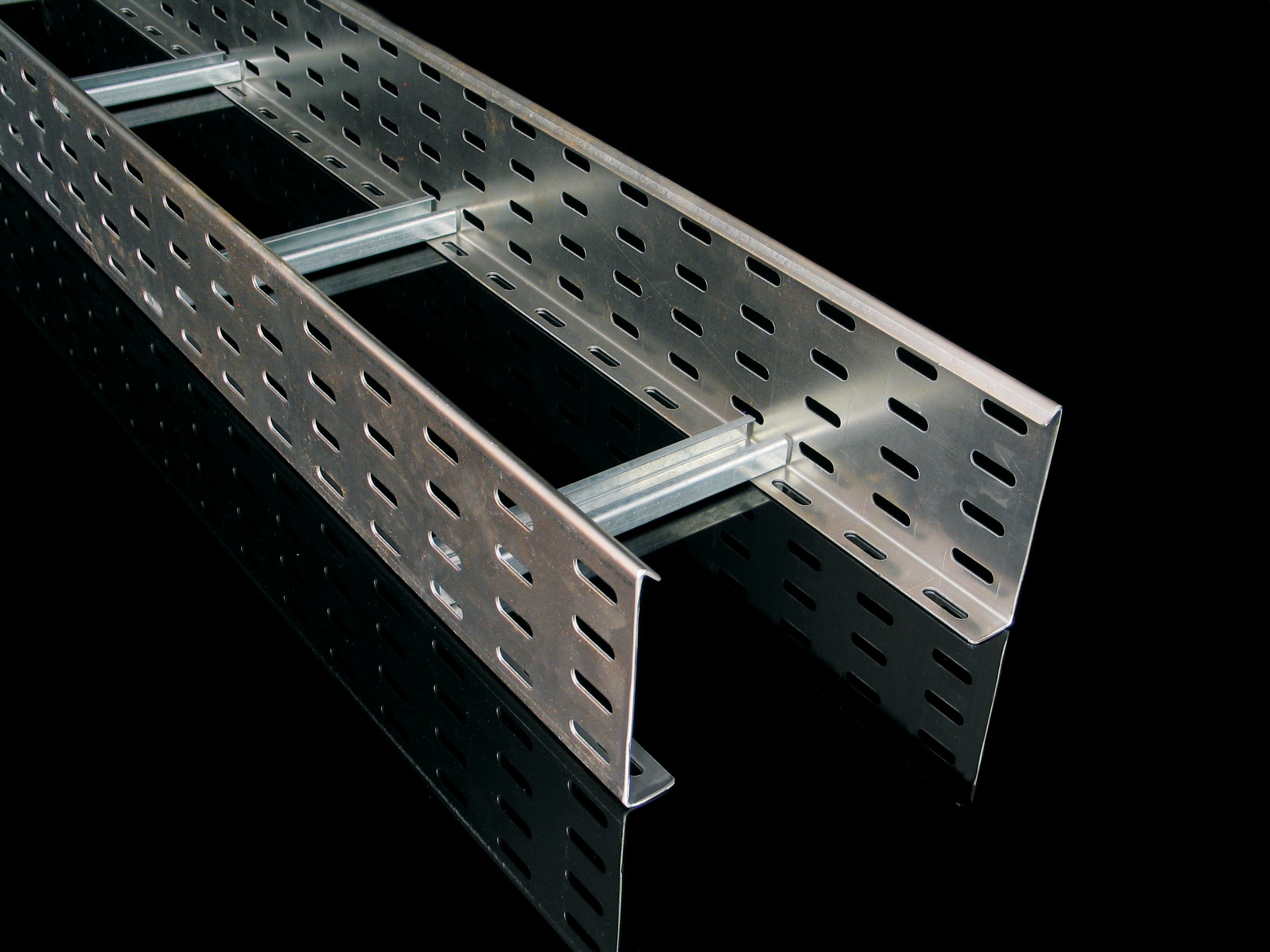

Прокладка проводки в кабельных лотках — современный способ выполнения электромонтажных работ. Применение кабельных лотков позволяет исключить штробирование стен под проводку, скрыть кабель от глаз посетителей объекта, обеспечить легкий беспрепятственный ремонт кабельной трассы. Как правильно укладывать проводку в кабельные лотки? В данной публикации мы ответим на этот и другие вопросы, связанные с правилами монтажа кабеленесущих систем, расскажем, как укладывать проводку в лестничные лотки и кабельные лотки других типов.

Правильная прокладка электрических проводов регламентирована рядом нормативных документов и стандартов. В частности, при проведении данного вида монтажных работ необходимо руководствоваться требованиями ПУЭ и СНиП 3.05.06-85 «Электротехнические устройства». Кроме этого, выполнять монтаж кабельных лотков и укладку проводки в кабельные лотки следует в соответствии с проектной документацией. Задача проектировщика кабельной трассы — подбор кабельных лотков и других элементов в зависимости от их конструктивных особенностей, специфики материала, из которого изготовлены короба, степени защиты. Также проектировщик определяет, как будет уложена проводка в кабельной линии (одной жилой или пучком). Задача монтажника кабельных лотков – выполнение монтажных работ строго по чертежу проекта.

Согласно действующим стандартам, допускаются следующие виды укладки силового провода в кабельные лотки:

• укладка кабеля в одну жилу;
• укладка кабеля в несколько слоев;
• укладка кабеля в пучках или пакетах.

Если выполнять укладку кабеля рядами, между токоведущими частями проводки необходимо обеспечить расстояние в 5 мм. При укладке кабелями другими способами необходимое расстояние между токоведущими частями кабеля составляет 20 мм. Стоит отметить, что данное требование не распространяется на монтаж кабеля в несколько слоев, и им можно пренебречь.

Прокладка кабеля в пучках рекомендована при горизонтальном размещении проводов в лотках. В одном пучке допускается объединять не более 12 проводов, но при этом радиус пучка должен быть не более 10 см. Допустимое расстояние между связками кабеля (шаг увязки) при горизонтальной прокладке — 4,5 метра. Если кабельная трасса имеет длинный прямолинейный участок, то данное расстояние можно увеличить. При прокладке кабеля вертикально шаг увязки должен составлять не менее 1 метра.

После монтажа кабельных лотков и укладки кабеля выполняются следующие виды работ:

• измерение протяженности трассы;
• комплектация проводов в пучки;
• маркировка кабеля бирками;
• проверка трассы на отсутствие разрывов;
• измерение сопротивления изоляции кабеля.

При монтаже проводов в лотки следует обеспечить запас кабеля по длине и учесть возможные деформации конструкции из-за массы кабеля, механических напряжений и действия магнитного характера. Сохранять запас кабеля по длине необходимо для компенсации изменения протяженности кабельной линии из-за возможного изменения температурного режима эксплуатации. Запас кабеля должен быть размещен в лотках прямо, без изгибов и витков. Заполнять лотки кабелем необходимо с учетом объема лотка – размещать провода в лотке следует, не заполняя более 50% объема. Данная мера позволит не только обеспечить беспрепятственный доступ при ремонтных работах, но и обеспечит проводам воздушное охлаждение.

При прокладке кабельной линии по внешней стороне зданий и сооружений требуется учитывать потенциальное нагревание проводов при попадании на них солнечных лучей. Для обеспечения защиты трассы от солнечного воздействия производится монтаж защитных экранов.

Заказать кабельные лотки по цене производителя можно на нашем сайте с доставкой в любой регион России и ближнего зарубежья. Если необходима консультация по укладке провода в кабельные лотки, звоните 8 (800) 555-31-32 и мы подскажем оптимальное решение.

Кабельные лотки — ООО «МетПрессГрупп»

Системы кабельных лотков для электропроводки серии «МПГ» предназначены для прокладки в них проводов и кабелей при выполнении монтажа электропроводки на объектах промышленного и гражданского строительства и представляют собой совокупность конструкций, состоящую из прямых секций кабельных лотков (далее — «лотки») фасонных секций (системных аксессуаров), а также вспомогательных элементов (монтажных аксессуаров) и иных компонентов системы.

Производимые кабельные системы серии «МПГ» — это комплексные системы, для построения кабельных и проводниковых трасс при открытой укладке и монтаже электропроводки напряжением до 1000В (контрольных силовых кабелей и т. д.), а так же кабелей систем связи, охранной и пожарной сигнализации, приборов автоматики и измерения.

При долговременной эксплуатации кабельной и проводниковой трассы Лотки «МПГ» защищают кабельные линии от механических повреждений, дополнительно увеличивая срок службы кабельных трасс.

Применяют кабельные металлические Лотки в закрытых и открытых помещениях, на складских и производственных площадках, улицах, торговых и развлекательных центрах. Используются в нефтехимической, нефтегазовой, пищевой промышленности.

Надежная и прочная фиксация лотков между собой производиться при помощи комплекта метизов и за счет широкой линейки аксессуаров, что позволяет построить кабельную трассу, организовав в ней любые повороты, углы, спуски или подъемы.

Элементы системы кабельных лотков производятся в следующих исполнениях:

• перфорированные, из стали оцинкованной конвейерным способом по методу Сендзимира;
• неперфорированные, из стали оцинкованной конвейерным способом по методу Сендзимира;
• неперфорированные, горячеоцинкованные после изготовления;
• перфорированные, горячеоцинкованные после изготовления.

Рекомендуется для эксплуатации кабеленесущих систем на открытом воздухе использовать горячеоцинкованные лотки, в помещениях для эксплуатации в средах повышенной химической агрессивности применяются лотки из нержавеющей стали.

Обозначения листовых лотков:

• ЛМ — кабельный лоток монтажный

• Л — кабельный лоток глухой, соединение внахлест

• ЛЗ — кабельный лоток глухой, замковый, соединение внахлест

• ЛП — кабельный лоток перфорированный незамковый, соединение внахлест

• ЛПЗ — кабельный лоток перфорированный замковый, соединение внахлест

• ЛПМ — кабельный лоток перфорированный монтажный

• ЛМЗ — кабельный лоток монтажный замковый

• ЛПМЗ — кабельный лоток перфорированный монтажный замковый

• МЛЗ — минилоток замковый.

В зависимости от назначения и внешних условий эксплуатации кабельной трассы, металлические кабельные лотки классифицируются по следующим характеристикам:

• Наличие перфорации лотка.

• Наличие замкового соединения с крышкой.

• Виды соединения.

• Размеры лотка.

• Виды климатического исполнения

Стандартные размеры лотков Л, ЛП, ЛЗ, ЛПЗ:

• Ширина основания лотка: 50 / 150 / 200 / 300 / 400 (мм)

• Высота борта: 50 / 65 / 80 / 100

• Толщина стали: 0,7 / 0,8 / 1,0 / 1,2 / 1,5

• Типовая длина лотка: 3000 мм (возможно изготовление лотков длиной 2м и 2,5м)

Стандартные размеры лотков ЛМ, ЛПМ, ЛМЗ, ЛПМЗ:

• Ширина основания лотка: 100 / 150 / 200 / 300 / 400 / 500 / 600 (мм)

• Высота борта: 50 / 65 / 80 / 100 / 120 / 150 / 200

• Толщина стали: 0,7 / 0,8 / 1,0 / 1,2 / 1,5 / 1,8 / 2,0 / 2,2 / 2,5

• Стандартная длина лотка: 3000 мм / (возможно изготовление лотков длиной 2м и 2,5м)

*Возможно изготовление продукции других габаритных размеров

Пример  1. Кабельный лоток глухой металлический (неперфорированный)





Пример  2. Кабельный лоток монтажный перфорированный



Стоимость нашей продукции предоставляется по запросу.

Изделия из серии листовых лотков могут применяться как для инсталляции на улице, так и внутри производственных, торговых, офисных и жилых зданий. Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.

Прямые секции лотков предназначены для укладки кабеля в прямолинейные трассы, а различные комбинации прямых и фасонных секций позволяют проложить кабельную трассу любой конфигурации. Соединение прямых и фасонных секций между собой производится посредством различных соединителей.

Возможно разделение кабелей внутри лотка посредством установки специальных перегородок (глухие и перфорированные разделители).

В лотках типа ЛПМ и ЛПМЗ наличие перфорации по дну и бортам обеспечивает вентиляцию внутреннего объёма, что исключает конденсацию влаги при перепадах температур. «Глухой» кабельный лоток имеет перфорацию только под соединительные элементы.

При необходимости, лотки могут дополнительно комплектоваться крышками.

В кабельных лотках ЛМЗ и ЛПМЗ крепление крышки осуществляется за счет специального замкового соединения, что обеспечивает более надежное соединение.
