Локатор арматуры в бетоне PROFOMETER – современное решение для контроля качества бетонных конструкций, также позволяющее измерять коррозию арматуры и отображающее данные на консоли.

Вам необходима подробная техническая документация по представленному прибору, подробная техническая документация на представленное изделие или Вы хотите купить локатор арматуры в бетоне PROFOMETER? Обратитесь к нашим специалистам, и они ответят на все интересующие Вас вопросы, помогут подобрать комплектующие и аксессуары, а также дадут актуальные цены на оборудование.

В нашем каталоге также имеется большое количество приборов для контроля качества бетона.

Контроль качества бетона

Локатор арматуры является важным инструментом для проведения работ на строительной площадке.

Исследование бетонных конструкций методами неразрушающего контроля позволяет провести анализ расположения элементов арматуры, а также других неоднородностей вроде проложенных кабелей, трубопроводов и деревянных элементов внутри массива бетона. В некоторых случаях такие изделия могу заменить детектор проводки.

Исследования такого рода являются стандартными при проведении распила, сверления, забора керна. Также полученные данные позволяют получить представление о качестве бетона, кривизне конструкции, однородности материала, а также о непосредственном расположении металлических элементов. Наиболее продвинутые изделия могут предоставить пользователю 3D карту неоднородностей с возможностью последующего экспорта данных для проведения анализа.

Типы устройств

Данные измерители представляют собой компактные устройства, рассчитанные на использование одним оператором. Применяются два типа таких приборов – первые используют электромагнитную индукцию, вторые основаны на радиолокации.

В зависимости от используемого типа изделия могут отличаться эксплуатационные характеристики. Индукционные детекторы применяются на глубинах до 200 мм и отображают объекты, отличающиеся от массива бетона свей плотностью. Для радиолокационных приборов характерны глубины до 100 мм. Они хорошо справляются с прутьями арматуры и трубопроводами.

Коррозия арматуры

Бетон известен как надежный и долговечный материал, однако строения, расположенные в промзонах, непрерывно подвергаются воздействию агрессивной среды.

Ремонт таких сооружений будет крайне дорогостоящим и затраты впоследствии будут только расти. При этом защитить металлические компоненты от коррозии не так легко, как может показаться – этот процесс начинается еще во время заливки под воздействием тепла и воды.

Из внешних факторов, приводящих к разрушению сооружений и снижению их несущей способности, можно выделить влияние атмосферных условий в сочетании с такими веществами как сульфаты, карбонаты и хлориды, а также частыми чередованиями морозов и оттепелей.

Коррозия арматуры серьезно снижает эксплуатационные возможности зданий и проведение специализированной инспекции позволит предупредить развитие повреждений.

Локатор арматуры в бетоне PROFOMETER

Локатор арматуры в бетоне PROFOMETER специально разработан чтобы охватить весь спектр задач по мониторингу бетонных сооружений.

Корпус прибора, представляющий собой компактный блок с экраном, разработанный специально для использования в неблагоприятных условиях. Дополнительно он оснащен ремнем для переноски, а также удобной опорой.

Двухъядерный процессор поддерживает различные периферийные и коммуникационные интерфейсы.

Цветной сенсорный экран с высоким разрешением обеспечивает оптимальное измерение и анализ данных в течение всего рабочего дня.

К основному блоку по кабелю подключается датчик, использующий принцип электромагнитной индукции. Удобная форма позволяет проводить измерения на любой поверхности независимо от протяженности и геометрии. Контакт с поверхностью происходит через четыре колеса, наподобие миниатюрной тележки, что обеспечивает постоянную дистанцию между самим датчиком и исследуемым материалом.

Имеется четыре версии оборудования. Первая обеспечивает отображение арматурных элементов, расчета их диаметра, а также рассчитываемого программным обеспечением слоя бетона (Profometr 600). Второй вариант дополняет вышеозначенные параметры несколькими режимами сканирования (Profometr 630AI). Третья модель позволит строить 3D-изображения неоднородностей внутри структуры (Profometr 650AI).

Четвертый вариант представляет собой продвинутый детектор коррозии, использующий специальные роликовые электроды, покрывающие значительную площадь и способные перемещаться по многим поверхностям.

Купить локатор арматуры в бетоне PROFOMETER

Купить локатор арматуры в бетоне PROFOMETER, запросить профессиональную консультацию по прибору и подробную техническую документацию можно, отправив запрос нам на почту или воспользовавшись формой отправки заказа.

Поставки оборудования осуществляются проверенными компаниями-грузоперевозчиками с нашего склада в Санкт-Петербурге в Москву и любые регионы Российской Федерации, а также стран Таможенного союза.

Локатор арматуры Profometer 650 AI

0 отзыва

Арт. 0601001

Описание

Технические характеристики

Комплектация

Отраслевые решения

Области применения

Передовые приборы для определения толщины защитного слоя бетона основаны на новом поколении Profometer с сенсорным экраном, и позволяют производить полную обработку данных непосредственно на приборе. Облегченный универсальный датчик IP 67 с отсоединяемой кареткой, возможность выполнения измерений в ограниченном пространстве.

Особенности

• Profometer PM-650: измерение стержней первого и второго слоя, расположенных обычно в виде прямоугольной решетки;

• Profometer PM-650: отображение спектра мощности сигнала в дополнение к толщине защитного слоя и диаметру;

• Возможность измерения больших участков на больших расстояниях;

• Автоматическое определение диагональных арматурных стержней;

• Масштабное увеличение изображения арматурных стержней согласно вашим требованиям;

• Отображение кривой мощности сигнала или кривой бетонного слоя;

• Визуальные подсказки для управления скоростью сканирования и мощностью сигнала;

• К настройкам имеется доступ непосредственно на экране измерений;
• Графический дисплей для отображения измеренных величин и минимальной толщины защитного слоя бетона;

• Настройка параметров до и после сохранения;

• Открытие сохраненных файлов для продолжения измерений;

• Визуализация спектра мощности сигнала для дальнейшей оценки;

• Изменение положения датчика во время измерения;

• Патентная заявка на конструкцию находится на рассмотрении;

• Программное обеспечение PM-Link для загрузки сохраненных данных на ПК для проведения анализа и извлечения для использования другими приложениями;

• Универсальный датчик «все в одном», в который входит стандартный, большого радиуса действия и точечный датчик;

• Встроенный точечный датчик для произведения измерений в углах и в ограниченном пространстве;

• Съемный картридж с датчиком для плавного измерения со встроенной беспроводной системой измерения пройденного пути;

• Корпус специально разработан для использования в жестких условиях окружающей среды. В комплект входят подвесной ремень, стойка и солнцезащитное устройство;

• Время работы батареи: > 8 часов;

• Цветной дисплей с высокой разрешающей способностью;

• Флеш-память на 8 ГБ;

• Двухъядерный процессор, и периферийный интерфейс, обеспечивающий все виды связи;

• Инвестиции в будущее благодаря возможностям модернизировать продукцию Profometer в дальнейшем;

Стандарты

Вся продукция Profometer отвечает следующим стандартам и нормам:

BS 1881 часть 204
DIN 1045 (Германия)
SN 505 262 (Швейцария)

Название	Значение
Производитель	Proceq
Диапазон измерений толщины защитного слоя	До 185 мм
Точность измерения толщины защитного слоя	± 1 – 4 мм, в зависимости от защитного слоя
Точность измерения пройденного пути на гладкой поверхности	0,5 – 1,0 % от измеренной длины
Диапазон измерения диаметра	До 63 мм
Точность измерения диаметров	± 1 размер арматурного стержня
Имеющиеся пакеты обновлений	До Profometer Corrosion

По запросу

Обследования строительных конструкций

Поиск арматуры

• Определение местоположения арматурных стержней перед сверлением, резкой и выемкой керна;
• Выборочная проверка толщины защитного слоя и размера арматурных стержней;
• Измерения на шероховатой поверхности с помощью каретки;
• Возможность сканирования больших участков на больших расстояниях;
• Контроль соответствия новых зданий;
• Оценка огнестойкости;
• Обследование неизвестных конструкций;
• Построение полного изображения геометрии стальной арматуры.

С этим товаром покупают

Аналоги

Вы уже смотрели

С этим товаром покупают

Аналоги

цена по запросу

купить в 1 клик

цена по запросу

купить в 1 клик

цена по запросу

купить в 1 клик

цена по запросу

купить в 1 клик

цена по запросу

купить в 1 кликPDF

Вы уже смотрели

Есть вопросы?

Локаторы арматуры и измерители покрытия

Profoscope Локатор арматурных стержней Profoscope был разработан для удовлетворения насущных потребностей строительной отрасли, нуждающихся в точном приборе для обнаружения арматуры по доступной цене. Швейцарский Profoscope небольшой, легкий и не имеет соединительных кабелей. Эргономичный инструмент удобно помещается в ладони для удобства работы одной рукой и обеспечивает как визуальную, так и акустическую индикацию того, что находится непосредственно под бетонной поверхностью. Другие преимущества Profoscope: полностью интегрированный и компактный дизайн, удобное управление, независимое от языка меню, широкие диапазоны измерений, региональные настройки и многое другое. Profoscope поставляется с комплектом для начального тестирования, изготовленным на заказ холщовым мешком, а также необходимой документацией по продукту и принадлежностями.   Локатор арматуры Profoscope – HC-2983
Profometer 5 Локатор арматурных стержней Локатор арматурных стержней H-2981 оснащен универсальным датчиком, который позволяет вам измерять как мелкие, так и глубокие диапазоны одним нажатием кнопки. Этот датчик определяет местонахождение, размер и показывает ориентацию стержня, а также указывает защитный слой бетона. В областях, где соседние и параллельные стержни влияют на показания, операция может включать поправку, чтобы изолировать стержни для более точного определения диаметра. Оператор также может включить поправочный коэффициент для определения глубины покрытия в перегруженных стержнях. H-2981 включает в себя несколько оптических и акустических средств определения местоположения, одним из которых является переменный уровень тона, который можно услышать через внутренний громкоговоритель или наушники. Высокоточные измерения и конструкция с одним датчиком делают этот локатор арматуры простой в использовании рабочей лошадкой. Включает программное обеспечение для обработки и создания отчетов. Соответствует ACI 318, BS 1881 часть 204. В наличии есть другие модели, спрашивайте. Диапазон (зависит от размера стержня) Мелкий: до 3,94 дюйма (100 мм) Глубокий: до 7,41 дюйма (188 мм) Точность: Лучше ±0,08 дюйма (2 мм) или ±5% для покрытия Размер стержня: #3-12 (8-40 мм) лучше, чем размер стержня ±1 Дисплей: 128 x 128 пикселей, графический ЖК-дисплей с подсветкой Память: до 40 000 измеренных значений в 60 ячейках Вывод данных: интерфейс RS232, USB через адаптер Питание: 1,5 В (6), 45 часов работы; 30 с подсветкой Размеры: 16,3 x 19,7 x 4,9 дюйма (415 x 500 x 125 мм) Вес: 13,7 фунта (6,2 кг)   Profometer 5 Локатор арматуры – H-2981
Локатор арматуры/измеритель половинных ячеек Коверметр H-2973 с половинной ячейкой предназначен для удовлетворения всех ваших потребностей в геодезии с помощью одного датчика. Он определит местонахождение, размер и покажет ориентацию стержня, а также укажет бетонное покрытие. Кроме того, манометр также может принимать половинчатую ячейку, которая указывает на признаки и серьезность коррозии арматуры. Продаваемый без головки, H-2973 предлагает выбор головок, которые легко взаимозаменяемы и автоматически распознаются устройством. Он также может принимать насадку для скважинного зонда, которая позволяет определять местонахождение сухожильных каналов и глубоких местоположений арматурных стержней. Если ваша съемка выходит за рамки местоположения и покрытия и включает коррозию, H-2973 — отличное решение для одного калибра. В комплект поставки входят: измеритель покрытия бетона с соединительным кабелем для головы, аккумуляторная батарея и зарядное устройство, наушники, плечевой ремень, компакт-диск с программным обеспечением EDTS+ и CoverMaster®, кабель для передачи данных, пластиковый футляр для переноски и инструкция по эксплуатации. Соответствует ACI 318, BS 1881 часть 204. В наличии есть другие модели, спрашивайте. Диапазон (зависит от размера стержня) Стандартный: до 3,75 дюйма (95 мм) Глубокий: до 7,00 дюйма (180 мм) Узкий: до 3,10 дюйма (80 мм) Точность: лучше ±0,08 дюйма (2 мм) или ±5% для обложка Размер штриха: #2-18 (5-50 мм) лучше, чем размер штриха ±1 Дисплей: графический ЖК-дисплей с разрешением 320 x 205 пикселей с подсветкой Память: 10 линейных пакетов по 1000 показаний каждый Вывод данных: интерфейс RS232 Источник питания : литий-ионный аккумулятор 7,4 В, зарядка 32 часа/4 часа Размеры: 9 x 5,1 x 4,9 дюйма (230 x 130 x 125 мм) Вес: 3,4 фунта (1,54 кг) (без головы)   Локатор арматуры/измеритель половинных ячеек – H-2973
Локатор арматуры MKIII Локатор арматуры H-2974 — это цифровая версия классического локатора арматуры, который позволяет пользователю находить арматурные стержни и определять их местоположение и размер. Этот датчик использует один датчик для всех диапазонов глубины и может определять размер стержня с помощью входящего в комплект проставочного блока. Устройство может статистически анализировать данные, автоматически находя точки минимального покрытия и наименьшее покрытие группы точек. Точки укрытия могут отображаться в виде символической карты конструкции, чтобы помочь пользователю найти проблемные области. Встроенная память может хранить более 80 тысяч отдельных точек данных для обработки, а ЖК-дисплей можно переключить в режим дневного света для более удобного просмотра при ярком солнечном свете. Дополнительную тележку для сканирования и программное обеспечение можно использовать для графического отображения поперечного сечения бетона и расположения металлических предметов внутри. Благодаря встроенному энкодеру объекты могут быть обнаружены с записью как расстояния, так и глубины. В базовую комплектацию входят: локатор арматуры, зонд с кабелем длиной 8 футов, распорный блок, калибровочный шаблон, зарядное устройство и наушники. Соответствует ACI 318, BS 1881 часть 204. В наличии есть другие модели, спрашивайте. Диапазон: (зависит от размера стержня) Мелкий: до 3,00 дюймов (76 мм) Глубокий: до 7,50 дюймов (190 мм) Точность Лучше ±0,08 дюйма (2 мм) или ±5% для покрытия Размеры штриха #3-12 (8-40 мм) лучше ±1 размера штриха Дисплей Графический ЖК-дисплей с разрешением 320 x 240 пикселей Память 80 000 точек данных Вывод данных Интерфейс RS232 Источник питания 12 В, время непрерывной работы 4–6 часов Размеры 10,6 x 9,7 x 4,9 дюйма (270 x 245 x 125 мм) Вес 5,4 фунта (2,4 кг) (только прибор)   Локатор арматуры MKIII – H-2974
ScanLog Локатор арматуры Система ScanLog H-2982 улучшена по сравнению с H-2981 с функцией Cyberscan для визуализации арматурных стержней на дисплее, функцией «измерение с сеткой» для отображения бетонного покрытия в градациях серого и тележкой для датчиков ScanCar со встроенным устройством измерения пути для сканирования. .   ScanLog Локатор арматуры — H-2982
Plus 120 Локатор арматуры Простой в использовании и недорогой локатор арматуры можно использовать для точного определения местоположения и направления арматуры перед бурением и отбором керна. Он поставляется с 4-дюймовой (100 мм) головкой, но также может принимать опциональную 6-дюймовую (150 мм) головку. Он может различать горизонтальные и вертикальные полосы благодаря узконаправленному полю обнаружения. Громкий звуковой сигнал и аналоговый измеритель обеспечивают быстрое сканирование. Поставляется с поисковой катушкой, кожаным чехлом и батарейками. Соответствует ACI 318.   Plus 120 Локатор арматуры – HC-2973
Метрика Плюс 120 Локатор арматуры Plus 120 в метрических единицах.   Метрика Плюс 120– HC-2973M
Устройство поиска арматуры Mini R Быстро и точно определяйте положение и ориентацию арматурных стержней с помощью этого цифрового локатора арматурных стержней. Отличный инструмент для тех, кому необходимо определить местоположение стержня для операций отбора керна, шлифования, сверления или шлифовки. Также может использоваться для проверки новых конструкций на соответствие техническим условиям, а также старых конструкций при модификации. НС-2974 используется вихретоковый датчик, обнаруживающий металлические предметы в бетоне, в том числе из черных и цветных металлов. Это позволяет устройству определять местонахождение арматуры, медных трубок и кабелепроводов в дополнение к арматуре. Особенности устройства и легко читаемый цифровой дисплей, а также 4-часовой срок службы перезаряжаемой батареи. Соответствует ACI 318, BS 1881 часть 204.   Mini R Локатор арматуры – HC-2974

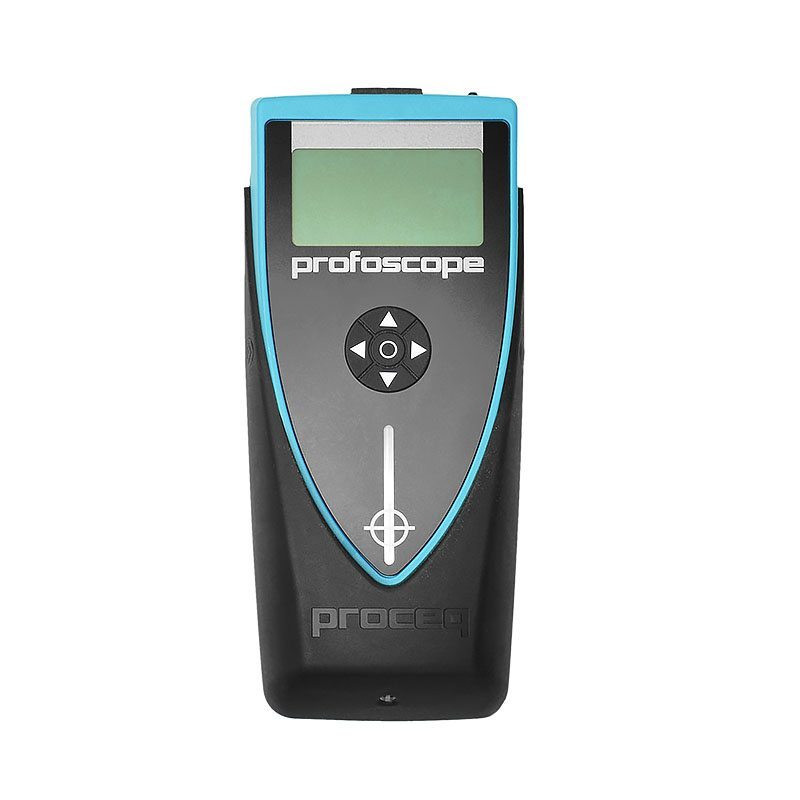

Profoscope+ Локатор арматуры Compl | Profoscope+ Локатор арматуры | Толщиномеры стен | Толщиномер | Продукты

Артикул № 14203

Локатор арматуры Profoscope+ позволяет специалистам в области строительства и строительной отрасли избежать сверления арматуры. Он имеет уникальную визуализацию арматуры в реальном времени, позволяющую подрядчику фактически «видеть» расположение арматуры под бетонной поверхностью, а также индикаторы близости арматуры, а также оптические и акустические средства определения местоположения. Сочетание этих функций делает поиск арматуры простым и эффективным процессом, экономя время и деньги подрядчиков.

2 982,00 $ искл. налоги и стоимость доставки

12345678910

Характеристики

Profoscope использует технологию индукции электромагнитных импульсов для обнаружения арматурных стержней. Катушки в зонде периодически заряжаются импульсами тока и таким образом генерируют магнитное поле. На поверхности любого электропроводящего материала, находящегося в магнитном поле противоположного направления. Результирующее изменение напряжения можно использовать для измерения. Profoscope также имеет:

• Функция памяти позволяет загружать, редактировать и представлять измеренные данные
• Обмен данными можно легко осуществить, подключив Profoscope+ непосредственно к USB-порту ПК или прочитав встроенную карту памяти Micro SD
• Каждый Profoscope в стандартной комплектации поставляется с набором для пусковых испытаний. Этот комплект позволяет пользователю ознакомиться с работой прибора в удобной контролируемой среде, чтобы не тратить драгоценное время на месте.
• В Profoscope используются различные схемы катушек для создания нескольких магнитных полей. Усовершенствованная обработка сигналов позволяет: локализовать арматурный стержень, локализовать среднюю точку между арматурными стержнями, определять защитный слой, оценивать диаметр стержня и определять ориентацию арматурного стержня

Читать далее

Технические атрибуты

• Данные

  9001 7 900 17

  Блок питания
  Питание:	источник 2 батарейки 1,5 В AA (LR6)
  Напряжение:	Диапазон от 3,6 В до 1,8 В
  Потребляемый ток
  Питание включено, подсветка выключена :	50 мА
  Питание включено, подсветка включена:	200 мА
  Спящий режим:	10 мА
  Выключение питания:	<1 мкА
  Срок службы батареи
  Подсветка выключена:	> 50 ч
  Подсветка включена:	> 15 ч
  Время ожидания 9 0014
  Спящий режим:	30 с
  Автовыключение :	120 с
  Условия окружающей среды
  Диапазон температур:	от 14° до 140° F (от -10° до 60°C)
  Диапазон влажности:	от 0 до 100 % относительной влажности
  Степень защиты:	класс IP54
  Применяемые стандарты и правила
  BS 1881 часть 204; ДИН 1045; СН 505 262; ДГЗФП Б2

Комплект поставки

Включает в себя: начальный тестовый комплект, батарейки, холщовую сумку, ремень для переноски, мел и документацию по продукту, а также срок службы 2 года.
