Ленточный фундамент опалубка – как правильно сделать своими руками, каково его устройство, а так же когда можно ее снимать

Изготовление опалубки для ленточного фундамента: советы и установка

Любые строительные работы проводятся по своей индивидуальной технологии, а также последовательности. Изначально подготавливаются все необходимые инструменты, оборудование, приобретаются материалы. Фундамент невозможно установить без установки опалубки. Эта конструкция представляет собой определенное возведение, которое возможно собрать из монтируемых в поверхность траншеи, досок. Для чего нужно такое сооружение, спросите вы? Все очень просто. Для того чтобы фундамент дома приобрел правильную форму, собирают опалубку. Изготовление опалубки для ленточного фундамента рекомендуется совершить в несколько шагов.

Для начала понадобится выбрать материал, необходимый для этого процесса. В данном случае понадобятся струганные доски, которые в толщину составляют около 25 мм. Чтобы не образовались щели между ними, нужно приобретать обрезные доски, ширина которых около 150 мм. Сухие материалы не подойдут для установки опалубки, так как они обладают впитывающим влагу свойством, тем самым, снижают прочность бетона.
Далее производится разметка территории для проведения монтажа конструкции, после устанавливаются опоры, а также метки. Доски крепятся на опорах. Случайно образовавшиеся щели между ними можно прикрыть листами фанеры, либо листами железа, но только с лицевой стороны. Что касается высоты щитов опалубки, она должна быть равной глубине траншеи, которая вырыта под фундамент.

Следующим этапом становится покрытие лицевой поверхности глиной в жидком виде. Можно покрыть поверхность известковым молочком. Эта процедура необходима для снижения сцепления досок с бетоном. Щиты необходимо скрепить специальными планками, которые необходимо снять после того, как бетон застынет.

Как самостоятельно установить конструкцию при наличии всех необходимых инструментов

Заливку следует производить в заранее подготовленную опалубку для ленточного фундамента своими руками. Для начала понадобится качественно выровнять поверхность, чтобы на ней вертикально установить сооружение, плотно прижав в грунту. Необходимо проследить, чтобы поверхности изнутри конструкции были предельно ровными. Опалубку стоит возводить из досок с таким учетом, чтобы они вплотную прилегали друг к другу для избегания щелей.

Установку опалубки для ленточной основы необходимо начинать с установления досок, которые нужно закрепить посредством колышек. В процессе установки конструкции своими руками важно проследить за тем, чтобы щиты не расходились в результате оказания сильного давления бетонной массы изнутри на саму конструкцию. Для избегания этого недоразумения они фиксируются с наружной стороны с помощью колышков. После закрепления дощечек, нужно в обязательном порядке проверить, насколько ровно они установлены. Никак не обойтись без рулетки, либо строительного уровня.

После устанавливаются щиты, плоскость которых должна соответствовать кромки досок. Далее щиты закрепляются благодаря проволочным скруткам, либо распоркам. После следует залить основу бетоном. В данном случае смесь не должна быть слишком жидкой для того, чтобы ее хорошо можно было бы уплотнить. После того, как опалубка залита бетоном, необходимо подождать 2 недели, пока поверхность затвердеет, чтобы впоследствии снять сооружение.

Несколько полезных советов в строительстве

Устройство опалубки ленточного фундамента должно начинаться с тщательной подготовки участка, на котором будет возводиться здание. Территорию стоит очистить от всевозможных лишних элементов. После расчистки следует разметить территорию. После того, как разметка территории сделана, понадобится вырыть траншею под будущее основание.

Определившись с необходимыми материалами, далее нужно выбрать доски, имеющие стандартные размеры, равные 25 мм. Если предполагается возвести основание небольшого размера, в данном случае для него надо сделать специальные ребра жесткости, располагающиеся снизу. При возведении установки больших размеров, например, для массивного здания, с помощью брусков стоит установить опоры, которые нужно проложить на глубине 0.5 метра. В конце произведенных работ опоры снимаются. После установки угловых меток, а также опор, можно переходить к устройству опалубки.

Следует отметить, что при возведении небольшого фундамента, опалубку можно собрать отдельно, разместив ее после сбора в необходимое место. Устанавливать конструкцию для ленточного основания требуется ровно. Для этого нужно использовать строительный уровень. В случае неровности поверхности, применяют подкладочные бруски.

Перед тем, как установить сооружение, следует произвести армирование фундамента. Произвести армирование достаточно просто. Следует вбить в почву части арматуры, далее с помощью проволоки подвязать к ним еще несколько кусков. Нужно помнить о том, что, в зависимости от ширины основы подбирается число кусков арматуры, которые вбиваются в грунт. Обязательным этапом армирования является присутствие в точках изгиба вертикальных прутов.

После устройства опалубки, а также проведения процесса армирования следует перейти к процессу заливки фундамента.

Главные шаги по установке конструкции

Произвести монтаж опалубки для ленточного фундамента не составит труда, если придерживаться некоторых простых правил и производить работу, в соответствие с этапами.

Сперва нужно знать, что существует два типа основания для фундамента, одной из которых является сплошная конструкция, а другой — ступенчатая.

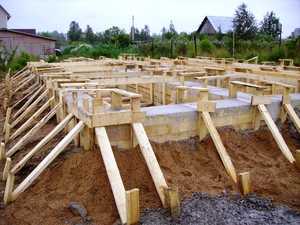

Шаги по установке основы для ленточного устройства:

  1. Сперва рекомендуется установить доски, чтобы выровнять саму основу. Доски надо проложить с двух сторон и соединить их с помощью распорок. Чтобы основание возвести наилучшим образом, необходимо рассчитать число щитов, проложенных между маячными, число которых должно быть кратным.
  2. Щиты необходимо скрепить с помощью схваток. Это могут быть продольные доски. Их стоит прибить, чтобы выровнять все щиты.
  3. Далее понадобиться установить наклонные подкосы.
  4. Чтобы закрепить обычные щитовые формы, надо использовать пружинные откосы, либо натяжные крюки.
  5. В некоторых случаях опалубки требуют снабжения их лестницей, которая оснащена удобной площадкой.

Шаги по установке ступенчатой опалубки для ленточного устройства:

  1. Устанавливается малая конструкция нижней ступени
  2. поверхность понадобится залить бетоном
  3. После этого устанавливается малое сооружение следующей ступени
  4. Затем нужно снова забетонировать поверхность
  5. Процесс повторяется до окончательной установки

Таким же образом собирается ступенчатая основа на высоте. Важным и значимым правилом качественного монтажа сооружения является соблюдение вертикальности, а также горизонтальности. Важно помнить, что уровни должны соответствовать друг другу.

Качественное выполнение строительных работ

Для того чтобы изготовление опалубки для ленточного фундамента было выполнено наиболее качественно, стоит отметить ряд нюансов, которые нужно учитывать во время процесса. Во-первых, при обустройстве конструкции никак не обойтись без некоторых последовательных шагов. Для начала в обязательном порядке производят разметку площадки, а также применяют угловые метки вместе с опорами. Далее устанавливаются доски толщиной в 25 мм. Необходимо также использовать специальные ребра жесткости, которые обеспечивают прочность конструкции и предотвращают вытекание бетонной жидкости во время заливки.

Для производства опалубки применяют также водяной, либо лазерный уровень. Именно данное устройство помогает выявить нужную при установке горизонталь. При выявлении неровностей применяют подкладочные блоки. В процессе изготовления опалубки для ленточного фундамента никак не обойтись без армирования фундамента.
Армирование является не затруднительным процессом. Нужно всего лишь забить в грунт стальную арматуру, которую необходимо подвязать проволокой. По окончании процесса вышеприведенного действия и монтажа следует приступить к заливке поверхности бетоном.

Грамотные подход в некоторых моментах строительства

Сборка опалубки ленточного фундамента имеет ряд специфических особенностей:

При сборке конструкции массивных фундаментов можно обойтись без строительных лесов, предназначенных для поддержки. Лучше использовать специальные балки.

  • В обязательном порядке требуется соблюдать порядок, подразумевающий устройство короба, расположенного снизу, относящийся к выделенной площадке. После этого навешиваются щиты, посредством натяжных крюков. Далее забитые доски закрепляются с помощью деревянных кольев, после чего наносятся риски при помощи клеевой краски. Они нужны для обозначения положения осей. Затем следует положить необходимое количество щитов на каждый ярус, которые необходимо закрепить с помощью натяжных крюков. Непосредственно между собой они скрепляются посредством пружинных скобок. Затем прокладывается второй и третий ярус, и так далее.
  • Важно помнить, что во время применения каркасных щитов, сбор опалубки производится таким же способом, приведенным выше.
  • В особенности нужно знать, что сбор сооружения ленточного фундамента, подразумевающий ступенчатое сечение, осуществляется благодаря двум технологическим схемам. Первая — предусматривает установление опалубки нижней ступени, после этого необходимо забетонировать основание. После конструкция второго слоя устанавливается на поверхность уже твердого бетона. Вторая схема предусматривает сбор монолитной основы, которая прокладывается по поверхности всего основания. Сперва нужно уложить сооружение нижнего ряда. Балки нужно обустроить железобетонными перемычками. Затем требуется нанести риски. По ним и будет устанавливаться конструкция следующей ступени. В завершении прокладываются схватки последующего ряда. Навешивают щиты, закрепленные специальными крюками.

nafundamente.ru

опалубка ленточного фундамента устройство

Опалубка, которая необходима для ленточного фундамента, может быть сколочена собственными руками. Домашнему мастеру придется немного потрудиться, однако стены основания будут идеально ровными и легко поддадутся отделке, если это потребуется впоследствии.

Устройство ленточного фундамента, технология

Реализация любого технологического процесса требует соблюдения четкой последовательности действий. Частный строитель при возведении ленточного фундамента должен рассчитывать на следующий спектр работ:

  • расчеты и проектирование;
  • подготовка участка строительства;
  • разметка – на участок выносят размеры будущего основания;
  • земляные работы;
  • монтаж опалубки;
  • армирование;
  • заливка фундамента и последующий уход за конструкцией.

Определив то, из какого материала будут выполнены щиты (толщину доски) и зная размеры здания (периметр), высоту фундамента, можно вычислить их площадь

В зависимости от фактических условий строительства может проводиться ряд дополнительных мероприятий: теплоизоляция, гидроизоляция, облицовка основания, обустройство отмостки, обратная засыпка и пр.

Опалубка

Если на участке возводятся небольшие строения проектирование не понадобится. Зато необходимо продумать площадь и схему расположения щитов. Это поможет просчитать количество древесины.

На практике чаще всего встречаются три варианта:

  • на плотной почве без цокольного этажа вырываются траншеи, стенки которых становятся частью опалубки. Сами щиты устанавливают только на надземную часть;
  • если грунт опять же плотный, но обустраивается цоколь, опалубка размещается на всю высоту фундамента с внутренней стороны. По внешней границе допустимо монтировать только надземную часть. Некоторые используют и другой метод, при котором обустраивается только надземная часть, а после набора бетоном прочности грунт удаляется изнутри;
  • если почва сыплется и не позволяет получить вертикальные стенки, придется собирать щиты на всю высоту основания.

Материалы

Конечно, подходящим вариантом может стать выбор готовой разборной опалубки, но ее использование в разовом строительстве невыгодно. В частных целях чаще всего применяют деревянные щиты. Они производятся либо из фанеры, — что также невыгодно. Зачем использовать дорогой материал для одноразовой конструкции? – либо из пиломатериалов.

Так как опалубка – конструкция временная при покупке следует посмотреть, чтобы материал соответствовал минимальным требованиям. Доски могут быть изготовлены из любой породы дерева, также используются отбракованные образцы либо те, которые остались после разборки других конструкций.

Критерии выбора:

  • толщина не менее 25 мм (все доски должны быть одной толщины, так легче создать ровную поверхность щитов) и прочность;
  • ширина – до 150 мм. Более широкие доски сильно коробятся;
  • отсутствие геометрических искажений. Доска не должна быть кривой, крученой, изогнутой, иначе невозможно создать щит с ровной поверхностью;
  • на материале не должно быть сучков, трещин. Это негативно влияет на прочность;
  • кромки должны быть ровно обрезаны. Доску не следует фуговать, а кромка может иметь одну прямую грань, прилегающую к гладкой стороне.

Если доски были в употреблении перед монтажом из них вынимаются все гвозди, случайно оставленное крепление может повредить основание

Если в доске есть дефект, то можно сделать латку из тонкого листового материала, например, кусочка оцинкованной стали или тонкой фанерки.

Кроме досок можно приобрести бруски для сборки (50*100), саморезы или гвозди (это идеальные крепежи), материал для гидроизоляции. Длина гвоздей должна превышать толщину опалубки на 10-15 мм. Они всегда вбиваются со стороны заливки бетона, а их концы загибают поперек планок.

В среднем, для постройки дома периметром 50 м, требуется 0.8 м³ доски из сухой древесины (толщиной 25 мм). Кстати, стоимость опалубки всецело зависит от того, за какую цену куплена доска. Дешевле всего обратиться на базу, где продают пиломатериал.

Съемная опалубка своими руками

В первую очередь проводится разметка. Если она намечалась при рытье траншей, все отметки, диагонали, размеры и углы проверяются еще раз. В обратном случае геометрию готового фундамента исправить будет невозможно.

Сборка щитов:

  • чем меньше ширина доски, тем меньше расстояние между поперечными брусками;
  • продольные брусья обязательно крепятся по краям;
  • размер щита должен быть таким, чтобы после монтажа их высота была на 15 см выше заливки;
  • длина определяется в соответствии с планом самого основания.

Вертикальные брусья вбиваются через 40-50 см, иначе система просто расползется. Тоже самое относится к упорам и стойкам. В их основание, примыкающее к земляной стенке можно заложить кирпичи. Щиты стягиваются шпильками М10 либо проволочной стяжкой.



Дополнительные рекомендации:

  • если высота основания ниже 0.2 м, опалубка может состоять из двух параллельных досок 40-50 мм. В вертикальном положении их удерживают колья, забитые в почву и распорки из брусков, размещенные между этими досками;
  • при высоте до 0.75 м опалубка организуется из щитов. При наличии бетонной подготовки доски могут крепиться при помощи деревянных пробок. Этот элемент является обрезком доски, в которую забиты гвозди длиной 10 мм до ½ их длины. Выступающие концы погружены в бетон и при схватывании удерживают пробку от непреднамеренных сдвигов;
  • для более высоких оснований опалубка обустраивается как для стен.

Забивка кольев:

  • на колья крепятся щиты;
  • их размещение должно совпадать с расположением поперечных брусков;
  • забивка проводится на расстоянии 0.5-1.0 м. Так намного проще отрегулировать точные параметры при сборке.

Колья не должны вбиваться параллельно щиту. Это вызовет нарушение грунтов, и он осыплется внутрь траншеи.

Монтаж опалубки строго по уровню основания, чтобы она не сместилась в процессе заливки – это сложно. Лучше исключить этот способ, когда работы ведутся своими руками

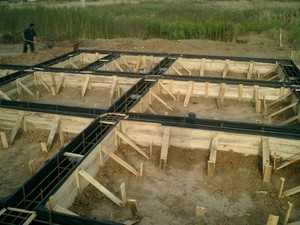

Монтаж щитов:

  • чтобы работа была выполнена точно, хорошо натянуть леску, но положение щита все равно проверяется уровнем;
  • вставив щит, он крепится к колышкам при помощи подкосов и горизонтальных брусьев;
  • в месте стыка щита и подкоса можно разместить небольшие опорные бруски;
  • когда монтаж щитов с двух сторон основания закончен, при помощи брусков проводится дополнительное связывание по верхней части. Не стоит подбирать широкие бруски и крепить их слишком часто.

Для контроля уровня заливки лучше сделать специальные пропилы с шагом 0.5 м. Нанесение разметки может оказаться бессмысленным. Если железобетон будет подаваться через бетононасос, все черточки будут забрызганы, оттирать опалубку для поиска искомых линий крайне неудобно.

Укладка гидроизоляции:

  • материал помогает исключить фильтрацию воды из бетона в грунт и утечку цементного молочка;
  • если часть опалубки – это стенки траншеи, изоляция накладывается и на них;
  • материал выкладывается внахлест и крепится к щитам степлером;
  • число креплений скобами должно быть высоким, чтобы изоляция выдержать стягивание, которое возникнет при заливке;
  • когда работы проводятся в холодный период, между гидроизоляцией и щитом располагают утепление, например, слой пенополистирола.

После этого еще раз проверяются все параметры. Если выявлены смещения, они сразу исправляются. Теперь можно приступать к закладке арматуры и заливке. Как правильно армировать ленточный фундамент? Изначально необходима схема армирования ленточного фундамента. Диаметр прутка принимается за 12 мм.

Общий смысл правильных действий – это дополнительное закрепление (анкеровка) системы при помощи отогнутых П- образных или Г-образных элементов.

Ленточный фундамент – это универсальный тип основания, наиболее подходящий для ведения частного строительства. Устройство опалубки также может быть проведено своими руками, что позволяет удешевить ход работ.

Устройство опалубки ленточного фундамента пэтапно показано в видео:

Книги по теме:

obetone.com

виды, как самостоятельно сделать опалубку для ленточного фундамента

Фундамент является одной из самых главных частей здания, без него любое строительство не имеет смысла, поэтому так важно сделать его ровным и прочным.

Опалубка представляет собой коробчатую конструкцию, которая заполняется бетоном. Поле того как бетон застывает и схватывается, коробка разбирается. Внутренняя толщина опалубки идентична толщине необходимой конструкции. В этой статье раскрыта тема устройства опалубки для ленточного фундамента.

Опалубка необходима для придания формы бетонируемой конструкции и обеспечения проектных размеров. Ее легко собрать и разобрать, в то же время она является прочной и надежной. Она применяется чаще всего для ленточного фундамента.

Собрать опалубку можно из инвентарных деталей, приобретенных на деревообрабатывающих предприятиях. Одну и ту же опалубку из металла можно использовать несколько раз. Чтобы конструкция соответствовала техническим требованиям, та сторона опалубки, которая контактирует с бетоном, должна быть гладкой, между досками не допускаются щели, чтобы цемент не вытекал и после засыхания имел идеальную форму.

Виды опалубки

Проще говоря, опалубка — это несколько соединенных между собой деталей, внутри которых будет создан монолитный блок. При строительстве ленточного фундамента, с помощью опалубок создается надземная его часть.

Опалубка может быть:

  • съемной;
  • несъемной.

В первом случае используют дерево либо металл, во втором пенополистирол.

Профессионалы используют деревянные конструкции, так как они легче металлических и не так сильно сцепляются с бетоном. Однако к минусам деревянных досок относятся малая оборачиваемость, гигроскопичность и быстрая деформация.

Есть несколько видов опалубки, по названию можно догадаться для чего используется каждая из них:

  • стационарная;
  • сборно-разборная;
  • для колонн;
  • для столбов;
  • подвесная;
  • скользящая;
  • подмости;
  • для междуэтажных перекрытий.

Материалы для опалубки

Не только любители, но и профессионалы любят использовать дерево в качестве опалубки. Такой материал является прочным, недорогим, легким, экологически чистым. В качестве опалубки для ленточного фундамента используются различные породы деревьев, в зависимости от планируемой нагрузки.

Самой прочной считается древесина лиственных пород (береза, ольха), менее прочной из хвойных представителей (сосна, лиственница). Вторые используют на стройке, где не предусмотрены большие несущие нагрузки. Так как материал будет непосредственно соприкасаться с цементом, то сорт дерева должен быть не меньше 3-го.

Опалубка из дерева обладает всеми самыми лучшими техническими характеристиками. Существует только одни недостаток: невозможность повторного использования. Для рабочих бригад такой нюанс может оказаться довольно затратным, поэтому на замену могут прийти металлические опалубки.

Материалы, из которых изготавливаются опалубки для ленточного фундамента — сталь и алюминий, их сочетание образует металлический каркас. Прочность металлических конструкций никогда не вызывала сомнений, к тому же добавляется легкость сборки и разборки для многоразового использования.

Марка стали должна быть не менее ст3. Чтобы уменьшить металлоемкость, марка берется как можно более высокая, дополнительно могут пригодиться штампованные и гнутые профили. Для соединения отдельных деталей и их скрепления берут особую сталь марки 55ГС, 65 Г и т. п.

Доски предварительно подготавливаются к контакту с бетоном. Во-первых, их ширина должна быть не более 150 мм, а толщина не менее 20 мм. Во-вторых, доски должны быть гладкими, то есть остроганными. Скользящая опалубка не может быть более 120 мм, для исключения коробления устанавливается зазор.

Палуба щита может быть изготовлена из фанеры. Так как она будет соприкасаться с бетоном, то синтетическое покрытие фанеры увеличит срок эксплуатации и уменьшит риск адгезии. В итоге бетонная поверхность получится более качественной и надежной.

Строительство опалубки

Устройство опалубки для ленточного фундамента выполняется по единой схеме. Справиться с этим делом можно и своими силами, не прибегая к помощи профессиональных строителей.

Есть несколько нюансов, которые нужно знать, перед тем как приступить к монтажу.

  1. В первую очередь проводятся и закрепляются направляющие доски, кольями их тщательно забивают в грунт. Щиты должны быть выставлены идеально ровно. Лучше сразу проверить все размеры и параметры, иначе ленточный фундамент придется дорабатывать, а это очень трудоемкая работа. Нужно использовать измерительный инструмент.
  2. Следующим шагом является установка щитов с помощью подкосов. Щиты закрепляют с помощью распорок и стяжек и хорошо закрепляют кольями в намеченной точке.
  3. Щиты необходимы для сдерживания давления, которое будет оказывать раствор. Каждый щит предварительно нужно проверять на прочность, так как, если хотя бы один из сегментов разрушится из-за давления бетона, то всю работу придется делать заново. Щит выбирается исходя из размеров фундамента, чем он выше и толще, тем толще должны быть доски. Причиной этому опять служит давление раствора, который может выгнуть щиты дугой.
  4. Заранее подготавливаются доски, из которых будут сконструированы щиты и бруски. Доски сбиваются между собой, а затем размещаются на метр друг от друга, на каждой отметке должен быть укрепляющий брусок. Крепить доски можно гвоздями или саморезами, здесь все зависит от личных предпочтений и умений. Шляпки гвоздей должны смотреть на раствор.

До того как начнутся работы по устройству опалубки для ленточного фундамента, нужно не забыть на грунте разметить будущее расположение траншеи, очистить территорию от любого мусора, а главное — приобрести необходимые инструменты. Если сразу забыть какую-то деталь, то вся работа будет тормозиться. Чтобы легче было работать с раствором, территория вокруг траншеи должна быть заранее выровнена от любых ямок, бугров и т. д.

Армирование опалубки

Независимо от того, из какого материала сделана опалубка, она выполняет единую задачу скопировать форму планируемого здания и удержать ее во время отливки бетоном. Поэтому этап установки опалубки является самым ответственным во всем строительстве.

После того как устройство опалубки для ленточного фундамента произведено по всем правилам, можно начинать армировать каркас внутри нее. Каркас из арматуры очень важен для любого монолитного строения, он позволяет бетону не разрушаться и не менять форму, то есть увеличивать его эксплуатационные свойства.

Когда работы по устройству опалубки для ленточного фундамента завершены, нужно проверить качество ее внешних краев. Используя уровень нужно убедиться, что верхние края расположены в одной плоскости. Это нужно для того, чтобы будущий фундамент и стеновые конструкции получились ровным.

Армирование является обязательной процедурой, ведь на фундамент возлагается самая большая нагрузка, поэтому так важно оградить его от трещин и проседания, что может привести к разрушению всего здания.

Разные типы фундаментов имеют разную процедуру армирования — либо вертикальная, либо горизонтальная, в зависимости от того как будут располагаться прутья.

Чаще всего в строительстве применяются горизонтальный тип армирования. Оно применяется при неравномерной нагрузке фундамента, которая все больше ощущается при движении грунта. Вертикальное считается дополнительным к горизонтальному и не применяется изолированно. Вертикальное армирование создает дополнительную защиту при большой нагрузке.

Сам бетон, который будет заливаться в опалубку, каким бы дорогим и качественным он ни был, не будет обладать необходимой прочностью, так как не является одним целым. Под давлением здания и движения грунта бетон будет крошиться и давать трещины. Армирование бетона позволит сделать фундамент целостным, по всему периметру будет создан надежный каркас, а углы здания будут укреплены. Если все сделать правильно, то монолитный бетон станет практически долговечным.
