Свайный фундамент. Плюсы и минусы готовых конструкций

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Имея соответствующую технику, пару-тройку помощников и хорошую информационную базу сегодня вполне реально построить дом собственными силами даже не имея профессиональных навыков. В основе строительства любого здания лежит закладка фундамента. Все большую популярность при возведении частного дома приобретает свайный фундамент. Плюсы и минусы этого вида основы строения и его разновидности рассмотрим в данной статье, а также ознакомимся с видео уроками монтажа свайного фундамента своими руками.

Свайный фундамент получает всё большее распространение в строительстве частных домов

Виды фундамента

Одной из важных, хотя и невидимых со стороны, частей дома является фундамент. От того, насколько правильно будет выполнен монтаж данного участка строительства, зависит долговечность и качество постройки.

В зависимости от технологии установки и области применения фундаменты можно классифицировать следующим образом:

1. Ленточный фундамент используется в основном в малоэтажном строительстве. Он подразделяется на сборный, состоящий из блоков, и монолитный – в виде опалубки, в которую заливается бетон
2. Монолитный фундамент, очень прочный, применяют в местах, где существует опасность проседания грунта. Представляет собой монолитную железобетонную плиту.
3. Столбчатый фундамент закладывают при строительстве одноэтажных домов. Выполняется в виде столбиков, которые затем соединяются балочной обвязкой.
4. Свайный фундамент в последнее время получает все большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.

Свайный фундамент возможно установить практически в любой местности и на любом грунте

Свайный фундамент и этапы его монтажа

Закладку свайного фундамента используют при строительстве зданий разной этажности.

Этот вид фундамента не требует трудоемких работ по рытью котлована, что является существенным плюсом перед другими видами основания дома. Одним из главных достоинств такого метода является возможность установки практически в любой местности, при любом грунте.

Для того чтобы определить плюсы и минусы свайного фундамента рассмотрим его разновидности, видео обзор этапов закладки своими руками и особенности установки разных свай.

Исходя из расчёта нагрузки на фундамент, подбирается диаметр свай

Этапы закладки свайного фундамента

До начала обустройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.

• инженерно-геологический анализ грунта;
• определение типа свай для фундамента;
• подробный чертеж плана дома с указанием всех деталей строения;
• расчет нагрузки на фундамент;
• чертеж подземной части;
• установка свай;
• расчет и заливка ростверком;
• установка цокольного этажа;
• расчет стоимости фундамента.

Фундамент из винтовых свай с железным ростверком

Варианты свайного фундамента

Фундамент на сваях имеет несколько разновидностей, которые отличаются технологией установки и областью применения.

Забивные сваи

Это стержни из железобетона, которые забиваются глубоко в грунт. Технология данного строительства опирается на точные расчеты распределения всей нагрузки будущего здания данным опорам фундамента. Сваи забиваются вглубь до тех пор, пока не попадут в самую устойчивую область грунта. Данный вид основы фундамента используют в промышленном строительстве, так как работа по забиванию свай в грунт проводится  тяжелой специальной техникой. Для загородного дома или дачи такой вид свай не подходит, так как установить их своими руками невозможно.

Место под домом с высоким фундаментом из свай можно использовать, как навес для машины

Буронабивные сваи

При таком виде фундамента необходимо сначала пробурить скважины, в которые закладываются сваи и заливается бетон. Этот вид монтажа опор применяют чаще всего в строительстве многоэтажных зданий. Техническая трудоемкость, сложные расчеты и высокая стоимость работ являются минусом фундамента на буровых сваях.

Фундамент на винтовых сваях

Этот вид свайного фундамента наиболее предпочтителен при строительстве загородного дома. Монтаж винтовых свай своими руками (видео можно найти на многих строительных сайтах) наиболее доступен по цене и объему работу. Основой для такого фундамента служат стальные трубы с особой резьбой наподобие винтовой. Благодаря такой нарезке сваи как бы «ввинчиваются» в грунт, а с помощью винтовых лопастей надежно удерживаются в нем (как показано на видео). Если грунт слишком рыхлый, применяют винтовые опоры с резьбой по всей трубе. В стальные трубы заливают бетон, придавая большую устойчивость конструкции.

Винтовые сваи можно установить своими руками, не применяя дорогостоящую спецтехнику

Полезно знать! Винтовой свайный фундамент – оптимальный способ создания основания для лёгкого каркасного дома.

Свайно-винтовой фундамент, плюсы и минусы которого рассматриваются ниже, можно закладывать даже без помощи специальной техники, поэтому данный метод обустройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными плюсами фундамента на винтовых сваях являются:

• доступная цена;
• скорость работы;
• возможность самостоятельного монтажа;

Для устойчивости и прочности фундамента, винтовые сваи завинчиваются до погружения в твёрдый грунт

• закладка практически в любой грунт;
• независимость от времени года.
• производится без предварительных земляных работ;

К минусам свайно-винтового метода можно отнести:

• подверженность коррозии при нарушении защитного слоя стальной трубы;
• невозможность монтажа в скалистых местах;
• проблематичность установки вблизи других строений;
• потребность в точных расчетах глубины залегания опоры.

Чертёж дома с разметкой под размещение свай

Основные этапы работ по закладке свайно-винтового фундамента

Являясь на сегодня наиболее передовым методом, свайно-винтовой вариант обустройства фундамента привлекает прежде всего возможностью монтажа своими руками. Таким образом будущий владелец загородного дома может существенно сэкономить на дорогостоящей технике и профессиональных строителях.

Статья по теме:

Отливы для цоколя фундамента: особенности выбора и монтажа. Какие материалы применяют для производства отливов для цоколя. Какие из них лучше выбрать и в каком случае. Монтаж отливов.

Первым этапом работ является исследование грунта, подробный расчет и чертеж плана дома.

Обычно на первоначальном этапе строительства производится выравнивание строительной площадки и земляные работы, связанные с рытьем котлованов или траншей. Закладка фундамента на винтовых сваях не требует таких действий, что уменьшает трудоемкость и увеличивает скорость процесса.

Закручивание винтовых опор осуществляется по разметке

На втором этапе производится разметка установки свай под фундамент: через промежутки около 2 м ставятся маркеры — места, где в дальнейшем будут закручиваться сваи. Исходя из назначения строящегося здания, производится выбор свай определенного диаметра и веса.

Следующий этап – закручивание винтовых опор. В местах разметки производится неглубокое бурение. Сваи завинчиваются в грунт наподобие шурупа. Эта работа может производиться, как с помощью механизмов, так и ручным методом.

На заметку! В среднем на закладку свайно-винтового фундамента может уйти около двух дней.

После установки опор производят их вертикальное выравнивание и заливку полой части труб песчано-цементным раствором, что повышает устойчивость свай и защищает их от коррозии.

Последним этапом монтажа фундамента является объединение опор монолитным ростверком и последующее создание цоколя дома.

Виды ростверков из различных материалов для свайно-винтового фундамента

Свайно-ростверковый фундамент

Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

Ростверк является основой цоколя дома

Важно! Вследствие естественного понижения температуры почвы в холодное время года, внутри грунта происходит явление, называемое геологами морозное пучение грунта.

Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях  ростверком может служить деревянный брус, который закрепляют анкерными болтами.

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

• доступная цена;
• возможность установки своими руками;
• быстрота монтажа;
• надежность — почти не дает усадки.

Минусы конструкции:

• строгий расчет ростверка свайного фундамента;
• используется только под легкие постройки;
• влияние коррозии на стальную часть.

Винтовые сваи для разных типов грунта

Свайный фундамент. Плюсы и минусы

Одним из основных преимуществ свайного фундамента при строительстве дома является доступность по цене и трудозатратам. Это является наиболее привлекательным фактором для тех, кто возводит дом своими руками. Немаловажным достоинством является также быстрота обустройства фундамента и возможность работы в любое время года.

Также плюсом данного варианта установки фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют почву. Кроме того, это дает возможность обустройства фундамента практически в любом грунте.

Дом на свайном фундаменте можно построить очень быстро

К минусам фундамента на сваях относят возможную усадку конструкции. Во избежание такого явления необходимо произвести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком. Тщательные подготовительные работы можно отнести к минусам свайного фундамента.

Большое значение при обустройстве основы на сваях имеет качество используемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома считается сегодня наиболее оптимальным и перспективным.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Свайно-ростверковый фундамент.

Устройство, плюсы и минусы

Фундамент в зависимости от типа постройки и характера грунта классифицируется на следующие типы:

• Тумбовый, представляющий собой основание в виде бетонных тумб, устанавливаемых под углами и серединой стен будущего здания. Такой тип фундамента применяется исключительно на ровных сухих песчаных и скальных грунтах.
• Плитный на мощной песчано-гравийной подушке. Используется на любых нормальных и ровных грунтах для возведения строений небольшой площади.
• Ленточный, монтируемый в форме сплошной бетонной основы под наружные стены зданий любой площади.
• Свайный или столбчатый, предусматривающий возведение здания на сваях различного типа, заглубляемых в грунт, в том числе проблемный, на сейсмически неустойчивых территориях.

Все перечисленные типы фундаментов отличатся немалой стоимостью, а также трудоемкостью и длительностью их сооружения.

В случаях, когда верхняя часть свайного фундамента укрепляется железобетонной рамой на дополнительных собственных опорах, получается ростверковый фундамент, являющийся как бы промежуточным между ленточным и столбчатым. В таких фундаментах ростверк принимает на себя и равномерно распределяет вес возводимого сооружения.

Фундаменты на ростверках используются для возведения небольших легких деревянных, панельных и каркасно-щитовых домов, в том числе с использованием блоков из керамзита и пенобетона, на любых проблемных и нормальных грунтах, кроме скальных и каменистых.

Если рамочный фундамент делать решетчатым по всей площади возводимого строения и двойным под несущими стенами, такая конструкция выдержит и более тяжелые сооружения, скажем, эксклюзивную баню с бассейном.

Плюсы и минусы фундамента на ростверках

Преимущества:

• бюджетная стоимость;
• возможность установки на затопляемых территориях, в том числе в поймах рек;
• быстрота возведения;
• возможность самостоятельной установки.

Недостатки:

• отсутствие подвального помещения;
• возможность проседания ростверка и деформации несущих стен строения при неправильных расчетах или нарушениях технологии строительства.

Особенности самостоятельного устройства фундамента

Определение технических характеристик грунта, включая критическую глубину замерзания и подъема грунтовых вод, рельефа поверхности, ветровой нагрузки и иных необходимых для надежного строительства данных. Решение этой задачи стоит доверить профессионалам, поскольку даже на соседних участках свойства почвы могут весьма существенно отличаться.

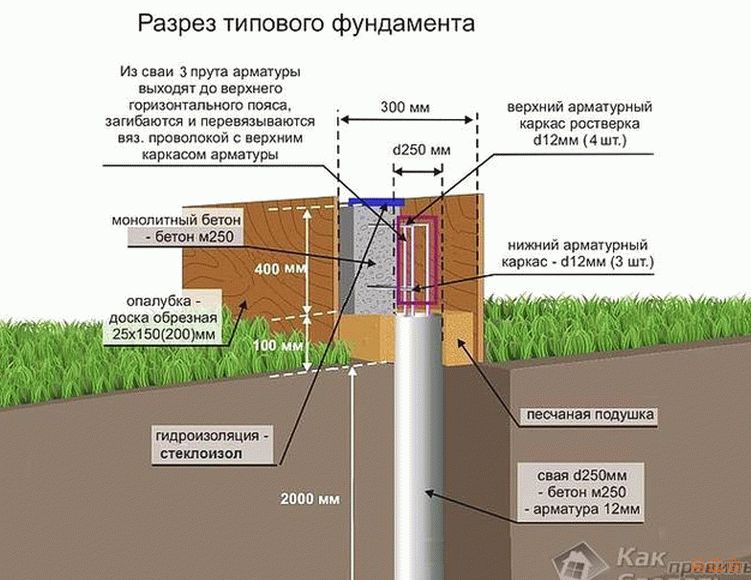

Разметка фундамента угловыми стойками и натянутым между ними шнуром по высоте верхней кромки с выверкой измерительными приборами прямых углов и горизонтальных линий. На шнуре делаются отметки местонахождения свай с учетом того, что расстояние между ними не должно быть больше 1 метра (для нормальных грунтов — 1,5 метра).

Бурение в намеченных точках с помощью земляного бура мини-скважин под сваи. В зависимости от грунта и веса здания глубина отверстий варьируется от 1,5 до 3 метров (традиционно определяется как максимальная точка промерзания грунта + 0,2 метра).

В скважины засыпается и утрамбовывается смесь песка и гравия высотой от 30 до 50 сантиметров, дно выстилается гидроизоляционным материалом (обычно рубероидом), после чего устанавливается обсадная труба из того же армированного рубероида или асбестоцемента, выступающая над поверхностью на расчетную высоту фундамента.

Закрепление в скважинах свайной арматуры с выверкой выступающей части по высоте установленного шнура и расстоянием до 2 сантиметров от стенок обсадной трубы. Заливка свай бетоном.

Монтаж ростверка производится после высыхания свайного бетона, то есть не ранее, чем через неделю после заливки.

Первый шаг — установка съемной или несъемной опалубки под ростверк. На песчаном грунте он крепится к свайной арматуре с углублением в почву на расстояние до 20 сантиметров. В этом случае под ростверк предварительно готовится заливаемая бетоном траншея соответствующей глубины. Фактически здесь получается ленточный фундамент на сваях.

На глинистых и заливаемых грунтах ростверк монтируется к сваям на расстоянии также до 20 сантиметров, но уже над поверхностью. Для этого на дно опалубки выкладывается убираемый по завершении работ слой песка, застилаемый гидроизоляцией.

И в том, и в другом случае специалисты считают нецелесообразным использовать сварку арматуры и ростверка, заменяя ее креплением с помощью монтажной проволоки.

Далее полученная конструкция заливается бетоном.

На выступающие части свай и поверхность ростверка крепится гидроизоляция, после чего фундамент готов к выкладке основания строения.

В заключение заметим, что не стоит выстраивать слишком массивные или этажные сооружения на описанном выше фундаменте — при всех его положительных качествах уровня прочности традиционных оснований он не достигает.

Наша компания готова помочь Вам с поставками песка, щебня и других инертных материалов.



Свайный фундамент -плюсы и минусы выбор советы

Существует несколько разновидностей фундаментов, которые отличаются по типу конструкции. Фундамент – важная часть, которая отвечает за надежность строения.

Самым распространенным типом фундамента является основание, возведенное на сваях. Свайный фундамент имеет свои плюсы и минусы.

Плюсы свайного основания

Применение свайного фундамента в строительстве имеет следующие положительные стороны:

• такое основание можно строить в плохих геологических условиях;
• свайный фундамент стоит дешевле других типов оснований;
• высокая скорость возведения фундамента;
• щадящие отношение к ландшафту местности;
• возводится даже в неблагоприятных климатических условиях;
• возможность многократного использования основания.

Вернуться к содержанию

Возведение основание в плохих геологических условиях

Зачастую верхний слой грунта мало подходит для построения здания. Для возведения постройки существуют следующие препятствия:

• Хороший твердый грунт расположен слишком глубоко под рыхлой поверхностью, которая не способна выдержать несущую конструкцию строения;
• Высокие широты имеют большую глубину промерзания, а верхние слои грунта содержат глинистые и пылеватые частицы, которые делают грунт рыхлым и малопригодным для строительства;
• Слой насыщенного водой песочного грунта;
• Обилие подземных ручьев;
• Поверхность, на которой возводится здание, имеет сильный наклон.

В неблагоприятных геологических условиях наилучшим решением является выбор основания, возведенного на сваях.

Вернуться к содержанию

Доступность и скорость выполнения работ

Возведение других типов фундамента в плохих геологических условиях спровоцирует значительное удорожание строительных работ. Свайное основание обходится недорого, но не уступает по качеству другим видам фундаментов.

Ленточный или сплошной фундамент потребует больших временных затрат по сравнению со свайным фундаментом. Нередко данный тип основания выбирают, если сроки возведения постройки поджимают.

Возведение фундамента на сваях практически не затрагивает почву. В силу особенностей конструкции строительство такого основания не требует проведения земляных работ. Глубина свайного фундамента незначительна, поэтому такая конструкция наносит минимальный ущерб окружающей природе.

Объем земляного грунта, который необходимо извлечь при возведении фундамента, минимален. А в случае применения забивных свай извлечение грунта вообще не требуется.

Вернуться к содержанию

Долгий срок эксплуатации

Свайный фундамент имеет длительный срок эксплуатации. Фундамент на сваях также хорошо подходит для временных построек. Он легко возводится и разбирается.

При возведении временных построек во время экспедиций и теплиц нагрузка на свайный фундамент минимальна, поэтому используют винтовые сваи, которые не заливаются бетоном. При переезде временные постройки быстро разбираются. Использование винтовых свай для временных строений экономит время и средства, увеличивает мобильность и оперативность строительных работ.

Вернуться к содержанию

Зимнее строительство

Строительство в зимний период актуально для России, большая часть которой расположена в северных широтах. Строительство не всегда можно прекратить зимой, поэтому рабочим приходится прибегать к использованию свайного фундамента. Такой подход позволяет проводить строительные работы круглый год.

Плюсы и минусы строительства с применением свайного фундамента зимой:

• благодаря использованию свай можно получить прочную конструкцию даже на замерзшем грунте, независимо от наклона строительной площадки;
• при возведении свайного фундамента отпадает необходимость в расчистке и высушиванию земли. В регионах, где преобладает вечная мерзлота, использование свай является единственным строительным решением;
• сваи не требуют проведения дополнительных процедур для сохранения эксплуатационных качеств в условиях низких температур;
• сваи легче подвозить к месту строительных работ, чем другие материалы;
• для возведения свай не требуется большое количество работников;
• благодаря сваям можно возвести здание даже на поверхности замерзшего озера.

В северных регионах нужно проводить утепление свайно-винтового фундамента. Свайный фундамент имеет свои недостатки, которые необходимо учитывать перед началом строительных мероприятий.

Вернуться к содержанию

Минусы свайного основания

К недостаткам свайного фундамента относятся следующие свойства:

• Проектирование строительства и составление плана обойдется дорого;
• Свайный фундамент плохо переносит большие нагрузки и может не выдержать давления массивных кирпичных стен. Чтобы сваи выдержали кирпичный дом, необходимо предварительно соорудить ростверк. Лучше всего сваи подходят для домов из дерева, пенопласта и СИП-панелей;
• Забивные и винтовые сваи необходимо приобретать в специализированных магазинах. Обычный ленточный фундамент можно сделать собственноручно. Поставщик может изготовить сваи из некачественного материала. Выявить такой брак проблематично даже для специалиста;
• Установка свай требует специальных навыков. Для этого необходимо нанимать бригаду строителей;
• Сваи могут заржаветь и прогнить в случае неправильной обработки. Утратившие несущую способность сваи спровоцируют разрушение дома и могут быть опасны для жизни. Важно предварительно сделать правильную антикоррозионную обработку;
• Свайный фундамент плохо подходит для каменистой местности. Камни и валуны способны повредить сваю, что приведет впоследствии к коррозии, ржавчине и разрушению сваи;
• Первые этажи дома, построенного на свайном основании, могут быть очень холодными, потому свайный фундамент не подразумевает наличия подпола или подвала.

Вернуться к содержанию

Отделка свайного фундамента

Существует несколько видов облицовки, благодаря которым можно закрыть пространство, образованное под свайным фундаментом:

• Сарай можно облицевать с помощью асбоцементных листов, которые крепятся болтами или шиферными гвоздями;
• Фундамент жилого здания можно облицевать шифером, на который прекрасно крепятся различные виды декоративной плитки;
• Облицовку можно проводить с использованием цементно-стружечных плит. Такой материал является более прочным и легко поддается механическому воздействию пилы или сверления;
• В качестве основания под плиточное покрытие можно использовать OSB плиты, чьей вяжущей основой являются полимерные смолы;
• Использование цокольных фиброцементных или полипропиленовых панелей позволит значительно облегчить процесс облицовки, создав имитацию натурального камня или кирпича.

Если расстояние между фундаментов и грунтом не превышает 40 см, то необходимость в облицовке отпадает. При большем расстоянии между наземной частью и основанием можно оборудовать летний цокольный этаж или веранду.

Вернуться к содержанию

Заключение

Возведение жилых, конструкций, гаражей, сараев, теплиц и временных сооружений на свайном фундаменте имеет свои достоинства и недостатки. В некоторых климатических и геологических ситуациях использование балочных несущих конструкций оправдано. Также свайный фундамент является удобным и быстрым решением для сооружения небольших или временных конструкций.

Не нашли ответов в статье? Больше информации по теме:

Свайно винтовой фундамент: плюсы и минусы

Для любого объекта капитального строительства необходим надежный фундамент, от прочности которого во многом зависит срок службы здания. При неверно организованном фундаменте, со временем строение обязательно даст усадку, на его стенах появятся трещины и другие технологические дефекты, которые вскоре приведут к полному разрушению здания, из каких бы прочных и технологичных материалов оно ни было возведено. Самыми популярными и доступными типами фундаментов в Вологодской области являются:

Надежный фундамент особенно необходим, если строительство ведется на сложных грунтах (песчаных, торфяных, глинистых, обводненных, заболоченных и т. п.), для которых характерно периодическое движение слоев.

ВЫБОР ФУНДАМЕНТА — ВИНТОВЫЕ СВАИ?

В малоэтажном строительстве, независимо от места возведения зданий, традиционно используются ленточные фундаменты, которые, хоть и являются достаточно надежными, все же не подходят для сооружений, строительство которых осуществляется на сложных грунтах, тут на помощь приходит свайно винтовой фундамент.

Стандартные бетонные блоки ленточного фундамента несут значительную нагрузку на торфяные, глинистые и песчаные почвы, а их установка в заболоченном и обводненном грунте просто недопустима. Помимо этого, при значительных суточных и сезонных колебаниях температур, бетон в неустойчивых грунтах просто «рвет», что приводит ленточный фундамент в негодность, а фундамент на винтовых сваях не обладает такими недостатками.

При строительстве в Череповце и Вологде частных малоэтажных домов и коттеджей особенно на так называемых «сложных грунтах» идеальным решением является применение свайно винтового фундамента, который пользуется большим спросом по Вологодской области. Кроме этого, фундамент из винтовых свай намного дешевле традиционного бетонного, а также невероятно прост в сооружении, что делает его одним из решающих факторов, непосредственно влияющих на стоимость строительных работ.

ПЛЮСЫ И НЕДОСТАТКИ СВАЙНО ВИНТОВОГО ФУНДАМЕНТА

Помимо низкой стоимости таких изделий, винтовые сваи обладают следующими преимуществами:

• быстрый монтаж в любую погоду и сезон года, как правило, в течение 1 дня;
• четкое распределение полной несущей нагрузки в соответствии с проектом свайного поля;
• отсутствие нарушений целостности почвы при их установке;
• ремонтопригодность и высокий срок службы — не менее 100 лет, а при обработке свай специальным составом — до 150 лет;
• запас несущей прочности — от 4 до 18 тонн, который можно поднять за счет увеличения диаметра изделия и ширины лопасти сваи;
• установка на местности практически с любым рельефом без предварительного проведения земляных работ, а также отсутствие необходимости в гидроизоляции фундамента на винтовых сваях.

Как и все технологии, данный тип фундамента имеет один существенный изъян — невозможен монтаж в скалистых грунтах, что имеет место быть в некоторых районах Вологодской области, поэтому практикуется пробное завинчивание сваи.

Помимо традиционного направления использования — малоэтажное гражданское и промышленное строительство -, винтовые сваи активно используются в качестве основания для пирсов, причалов, трубопроводов и прочих подобных сооружений.

Мы монтируем свайно-винтовые фундаменты согласно расчетам производимыми нашими специалистами, а также в соответствии с предоставленными заказчиком расчетными данными. СК «Основа» предлагает на выбор не только фундамент на винтовых сваях, но и альтернативные варианты решения задачи. По вопросам приобретения готовых винтовых свай и заказа изготовления изделий по оригинальным проектам, пожалуйста, обращайтесь к менеджерам нашей компании по указанному на сайте номеру телефона +7 (911) 518-15-51 или непосредственно по адресу: г. Череповец, ул. Безымянная, 10, офис 2.

плюсы и минусы, разновидности, схема и цена работ

При ведении строительства на сложных участках и грунтах оптимальным в плане цены и надежности типом фундамента для дома считается свайный с закладываемыми ниже уровня промерзания и достигающими плотных слоев опорами. Для достижения максимальной устойчивости и долговечности в ходе проектирования важно учесть любые мелочи: от параметров грунта и ожидаемых нагрузок до возможных плюсов и недостатков.

Оглавление:

1. Классификация
2. Преимущества и недостатки
3. Что учесть при строительстве?
4. Стоимость работ

Виды и описание

Классификация условная и определяется прежде всего типом и материалом опор. Последние выбираются исходя из особенностей грунта, веса и площади здания, шага размещения и возможности подъезда спецтехники. В зависимости от этих факторов выделяют:

1. Свайно-винтовые фундаменты, монтируемые путем вкручивания металлических труб со специальными наконечниками. К плюсам относят высокую скорость монтажа, большой выбор типоразмеров, нагрузку непосредственно после размещения в грунте и почти универсальную сферу применения. К минусам – относительно дороговизну и потребность в спецтехнике для вкручивания. Подробнее о стоимости монтажа свай читайте здесь.

2. Свайные с буронабивными опорами, получаемыми путем заливки бетона в заранее подготовленные круглые отверстия. Плюсами является возможность самостоятельного заложения и сравнительно низкие затраты на раствор и арматуру, минусами – длительный период набора прочности и общая трудоемкость процессов.

3. На забивных сваях, погружаемых путем мощных вибрационных воздействий. Этот вариант чаще подбирается при строительстве многоэтажных зданий, в частных целях привлечение такой техники экономически невыгодно.

В зависимости от схемы расположения и назначения выделяют одиночные свайные фундаменты, фиксирующие колонны или отдельные элементы, «ленточные» — с размещением столбов по периметру здания и заложением связывающего их ростверка и «кустовые» — упрочняющие и поддерживающие отдельную площадку дома. Самым распространенным является второй вариант, имеющий разную обвязку: брусом, металлическим швеллером или ж/б монолитной лентой.

Армированный бетонный ростверк признан оптимальным при необходимости возведения стен из бруса или кирпича. Плюсы и минусы, как и рабочие показатели, во многом совпадают с монолитным ленточным фундаментом мелкого заложения, но в отличие от последнего эта обвязка бывает висячей, т.е. независимой от влажности и морозного пучения грунта.

В ряде случаев ростверк заливается в виде плиты, несмотря на большие затраты этот вариант считается самым надежным.

Плюсы и минусы такого основания

Среди общих достоинств свайно-винтовых конструкций выделяют:

1. Независимость от рельефа и ровности участка. Такое основание однозначно рекомендуют при строительстве домов на склонах, подогнать ввинчиваемые сваи под общую плоскость проще, чем заливать ступенчатую ленту.
2. Возможность возведения на сложных грунтах, включая болотистую местность, участки с неоднородными слоями и высокой пучинистостью.
3. Ускоренный монтаж и независимость от погодных условий. Опоры ввинчиваются за 1-2 дня, заполнение их раствором не замедляет рабочие процессы.
4. Отсутствие усадки, минимальное затрагивание ландшафта. Нет необходимости в копке глубокого котлована или траншей. Технология ввинчивания исключает потребность в дополнительном уплотнении, это наряду с условием упора в плотные и непромерзаемые слои грунта увеличивает устойчивость основания в разы.
5. Длительный срок службы. Заявленная производителями долговечность достигает 30 лет, но при эксплуатации на сухих грунтах и использовании качественных изделий она увеличивается до 50.
6. Возможность повторного использования или переноса (актуально для еще незаполненных бетоном винтовых свай).
7. Простота присоединения пристроек. В отличие от ленточных фундаментов, требующих особой привязки и максимального совпадения характеристик, для увеличения площади дома с таким основанием достаточно разместить опоры рядом с одинаковым шагом и объединить ростверк.

Минусы свайного фундамента обусловлены особенностями его конструкции, в таких домах отказываются от подвалов и подземных этажей и усложняется отделка цокольной части и процесс утепления полов. Достоинства проявляются только при использовании изделий из качественного металла и правильном расчете размеров и числа опор. Особую уязвимость имеет шнековая часть, подвергаемая износу при соприкосновении с частицами разных пород, при слабой антикоррозийной защите металл на данном участке быстро разрушается, что чревато потерей устойчивости. Этот минус считается довольно серьезным, именно из-за риска повреждения лопастей или наконечников при вкручивании винтовые сваи нельзя использовать на скальных и каменистых видах грунта.

Анализ всех недостатков и преимуществ позволяет сделать вывод, что такие основания выигрывают у ленточного в экономичности и устойчивости, но лишь при условии весовых нагрузок в пределах расчетных. Сами по себе винтовые опоры обладают отличными несущими способностями, но из-за небольшой площади соприкосновения со стенами их полезность ограничена. Положение частично спасает ростверк, но при возведении домов из тяжелых материалов с этажностью выше 2 целесообразность должна быть обоснована специалистом.

Нюансы, учитываемые при строительстве

Надежность фундамента полностью зависит от правильности подбора длины свай и их несущих способностей, на которые влияет их диаметр. Глубина заложения определяется исключительно по результатам анализа грунта, главным требованием технологии является упор нижнего конца в устойчивые слои и пересечение линии промерзания на 30-50 см как минимум с целью снижения влияния сил морозного пучения. Диаметр и тип обвязки подбирается исходя из ожидаемых нагрузок. Рекомендуемый нижний предел для легких построек – 89 мм, жилых домов – 108.

Из-за соображений экономической целесообразности фундамент на винтовых сваях не закладывается на участках со скальными породами, оптимальной областью применения считаются площадки со сложным рельефом, слабыми или накапливающими влагу грунтами. При необходимости дополнительного укрепления и уменьшения давления на грунт опоры могут иметь расширенную нижнюю часть, потребность в них определяется исходя из результатов анализа геологических параметров участка и УГВ. Его проведение считается обязательным условием технологии.

Стоимость заложения

Ориентировочные затраты на монтаж приведены в таблице ниже:

Размеры фундамента	Параметры винтовых свай: длина/ диаметр, мм	Число	Цена на ввинчивание, рубли	Цена фундамента с ж/б ростверком шириной в 30 см, рубли
6×6	2500/108	9	27 000	158 000
6×8		12	35 500	165 000
6×9				185 000
8×8		16	42 000	195 000
9×9				205 000

Итоговые затраты на строительство свайно-винтового фундамента зависит от:

• Числа, длины и диаметров опор, качества их металла и антикоррозийной защиты.
• Удобства подъезда техники для ввинчивания свай, удаленности площадки и наличия на ней коммуникаций.
• Вида обвязки, отзывы на многих форумах подтверждают, что минимальные затраты вне зависимости от площади здания наблюдаются при соединении оголовков брусом, средние – при заливке монолитного ж/б ростверка, максимальные – при укладке толстого металлического швеллера.
• Типа наконечника, выбираемого исходя из параметров грунта. Литые сваи с толстыми или дополнительными лопастями дороже, но в ряде случаях без них нельзя обойтись.
• Наличия и марки заливаемой внутрь песочно-цементной смеси.

---



Преимущества и недостатки вибропогружателя

Техническая группа Premier Guarantee обсуждает плюсы и минусы процесса виброустановки

Вы столкнулись с «хитрым» участком земли? Неустойчивый грунт, глина или слабые грунты могут заставить разработчиков бежать в гору с потенциальными грабительскими затратами на земляные работы и дорогостоящими задержками на месте. Для тех, кто любит решать технические задачи, следует разговор о методах улучшения грунта, обычно с термином «сваи» на переднем плане.

Однако сейчас мы начинаем видеть, что вибрационные методы чаще используются на «сложных участках» как более экономичная и рентабельная альтернатива традиционным методам улучшения грунта.

Вибрационный процесс — это метод улучшения грунта, который применяется к слабым естественным грунтам и насыпным грунтам с целью повышения несущей способности, уменьшения осадки и обеспечения соответствующего несущего слоя для фундаментов зданий. В то время как вибрационные методы имеют свои преимущества, также необходимо понимать их ограничения, прежде чем принимать решение об их использовании

Преимущества:

Эффективная обработка мягких/слабых грунтов на глубине от 2 м > 20 м.

Оптимизированное и локализованное решение для обработки различных почв.

Очень экономично и часто приводит к большей экономии времени.

Снижает риск сейсмического разжижения.

Минимальный уровень шума и вибрации.

Позволяет выполнять работы с высокой производительностью быстрее, чем забивка свай.

Экономичная альтернатива забивке свай.

Недостатки:

Виброуплотнение эффективно только на гранулированных и несвязных грунтах.

Уплотнение, как правило, не может быть достигнуто, если гранулированный грунт содержит более 12–15 % ила или более 2 % глины.

Необходим всесторонний анализ почвенного профиля с непрерывным отбором проб или тестированием на месте.

Не подходит для участков с загрязненной землей, если в вибрационных методах используется водоструйная обработка.

В Великобритании широко используются два метода вибрации, известные как «сухая нижняя подача» и «сухая верхняя подача». Каждая работа предназначена для разных грунтовых условий, поэтому важно обратиться за консультацией к инженеру-строителю на этапе проектирования, чтобы выбрать наиболее эффективный метод.При рассмотрении вибрационных методов улучшения грунта также важно учитывать следующее:

Проект должен соответствовать соответствующим строительным нормам и правилам.

Для использования с виброулучшением грунта подходят только два типа фундаментов: железобетонный ленточный фундамент или ростверк или полурост. Их проектирование должно выполняться инженером-строителем и соответствовать минимальным требованиям к зонам армирования, как определено в BS EN 1992.Для армированного ленточного фундамента это, скорее всего, верхняя и нижняя сетчатая ткань, удерживаемая на месте срезными стержнями.

Во всех жилых помещениях, где произведено виброулучшение грунта, должны быть предусмотрены подвесные цокольные этажи.

Если обработанный грунт состоит из связных грунтов, должны быть приняты меры для смягчения потенциального воздействия растительности (т.е. оседания или пучения).

Вы приняли решение?

Если вы считаете, что использование вибрационных методов улучшения грунта — это путь вперед для вашего проекта, загрузите наш контрольный список из девяти шагов для успешного забивания свай.

В качестве альтернативы, дополнительные советы и рекомендации по вибрационным методам улучшения грунта можно найти в главе 5.1 Технического руководства Premier Guarantee.



Премьер-гарантия

Тел.: 0800 107 8446

[email protected]

www.premierguarantee.com

Твиттер: @PG_Live





Обратите внимание: это коммерческий профиль

Рекомендуемые сопутствующие статьи

(PDF) Эксплуатационные характеристики фундамента с односторонними микросваями, примыкающими к откосам

Несущая способность увеличивается с увеличением глубины заложения микросвай

и достигает максимума, когда микросваи

опираются на устойчивый грунт только под наклонным ложем.

Усиление BCR

u

происходит одновременно с

приращением глубины микросвай, достигая в некоторых случаях примерно

7,9-кратной высоты основания без микросвай.

Установка односторонних микросвай в ленточный фундамент, подвергаемый

концентрическим вертикальным нагрузкам, не рекомендуется для микросвай

глубиной до ширины фундамента.

BCR

u

уменьшается по мере увеличения расстояния основания до гребня откоса

для основания, нагруженного с эксцентриситетом в пределах

средней трети и имеющего L/Be=2.0 или больше.

BCR

u

не имеет вариаций из-за положения основания. Это

произошло для основания микросвай, нагруженного с эксцентриситетом

из средней трети.

Микросваи могли противостоять наклону и скольжению основания

, вызванному наклонной нагрузкой, за счет улучшения несущей способности

. Смещение горизонтального основания

уменьшено примерно на 300% за счет эффекта микро-

свай.

Ссылки

[1] Г.Г. Мейерхоф, Предельная несущая способность фундаментов

на откосах, в: Материалы 4-й Международной конференции

по механике грунтов и устройству фундаментов, т. 1, с. 1, отд. 1–

3а, 1957, стр. 384–386.

[2] Дж. Грэм, М. Эндрюс, Д. Х. Шилдс, Характеристики напряжения для

неглубоких фундаментов на несвязных откосах, Кан. Геотех. J. 25 (2)

(1988) 238–249.

[3] Саран С., В.К. Суд, С. К. Ханда, Несущая способность оснований

, прилегающих к склонам, J. Geotech. Eng., ASCE 115 (4) (1989) 553–

573.

[4] А.К. Назиер, Несущая способность ленточных фундаментов, опирающихся на

Песок, прилегающий к откосу с наличием горизонтальной плоскости

Жесткая граница, M.Sc. Диссертация, Кафедра гражданского строительства,

Каирский университет, Каир, Египет, 1996, стр. 135.

[5] Кусакабе О., Кимура Т., Ямагучи Х. Несущая способность

откосов при полосовых нагрузках на вершину поверхности, Дж. Почвы найдены. 21

(4) (1981) 29–40.

[6] Д. Х. Шилдс, Н. Чандлер, Дж. Гарнье, Несущая способность

фундаментов на склонах, J. Geotech. Eng., ASCE 116 (3) (1990)

528–537.

[7] П. Ардуино, Э.Дж. Макари, М. Гемперлайн, Расчет осадки фундаментов

на крутых склонах, в: Труды конференции

по вертикальным и горизонтальным деформациям фундаментов и насыпей

, США, Опубл. ASCE, том.2,

1994, стр. 1385–1399.

[8] М.К. Гемперлайн, Х.Ю. Ко, Испытания центробежной модели на предельную несущую способность оснований

на крутых склонах в несвязных грунтах,

в: Материалы симпозиума по применению моделирования центрифуги

в геотехническом проектировании, Манчестер,

, Англия, 1985, стр. 203–221.

[9] Дж.И. Кларк, С. Маккеун, К. Б. Кроуфорд, Полевые измерения

поведения наклонных оснований на естественном склоне, Кан.

Геотех. Журнал 25 (4) (1988) 662–674.

[10] Г. Е. Бауэр, Несущая способность оснований на сыпучих откосах, в:

Труды 11-й Международной конференции по грунтам

Механика и проектирование фундаментов, Балкема, Роттердам,

Нидерланды, том. 2, 1981, стр. 33–36.

[11] А.П. Сориано, М.К. Вальдеррама, Дж.Г. Гонсалес, Несущая способность

неглубоких фундаментов на наклонной поверхности, в:

Труды 15-й Международной конференции по почвам

Механика и геотехника, Стамбул, том.1,

2001, стр. 773–776.

[12] К.К. Хуанг, Ф. Тацуока, Ю. Сато, Механизмы разрушения

армированных песчаных откосов, нагруженных основанием, J. Soils Found. 34

(2) (1994) 27–40.

[13] К.М. Ли, В.Р. Manjunath, Экспериментальные и численные исследования

песчаных откосов, армированных геосинтетиками, нагруженных фундаментом

, Can. Геотех. Журнал 37 (4) (2000) 828–842.

[14] Г.Л. Бабу, Б. Мурти, М.С. Натарадж, Повышение несущей способности

с помощью микросвай: тематическое исследование, в: Труды,

Geosupport Conference, 2004, стр. 692–699.

[15] Дж. Хан, С.Л. Е. Полевое исследование поведения фундамента

, опирающегося на микросваи, Кан. Геотех. J. 43 (1) (2006) 30–

42.

[16] A. Bhattacharjee, S. Mittal, A.M. Кришна, Несущая способность

улучшение квадратного фундамента микросваями, Межд. Дж. Геотех.

англ. 5 (1) (2011) 113.

[17] Джуран И., Д.А. Брюс, А. Димиллио, А. Бенслиман, Микросваи:

состояние практики. Часть II: Проектирование одиночных микросвай и

групп и сетей микросвай, Дж.Улучшение земли. 3

(1999) 89–110.

[18] Г. Руссо, Полномасштабные нагрузочные испытания инструментированных микросвай,

Geotech. англ. Журнал 157 (3) (2004) 127–135.

[19] В. Армин, Д. Мэтт, Э. Гарри, Испытания микросвай на растяжение и сжатие

в гравийном песке, в: 6th International

Conference on Case History in Geotechnical Engineering,

Arlington, VA, August , 2008, стр. 11–16.

[20] Н. Пиньол, Э. Алонсо, Расчет микросвай для армирования забоя

тоннеля: недренируемое решение по верхней границе, Дж.Геотех.

Геоэкология. англ. 138 (1) (2012) 89–99.

8 A.E. Elsaied

Пожалуйста, ссылайтесь на эту статью в прессе следующим образом: A.E. Elsaied, Работа фундамента с односторонними микросваями, примыкающими к откосам, Alexandria Eng. J. (2014 г.), http://dx.doi.org/

10.1016/j.aej.2014.07.004

Процесс забивки виброустановками: за и против

Вы столкнулись с «хитрым» участком земли?



Нестабильный грунт, глина или слабые грунты могут заставить разработчиков бежать в гору с потенциальными грабительскими затратами на земляные работы и дорогостоящими задержками на месте.Для тех, кто любит решать технические задачи, следует разговор о методах улучшения грунта, обычно с термином «сваи» на переднем плане.



Однако сейчас мы начинаем видеть, что вибрационные методы чаще используются на «сложных участках» как более экономичная и рентабельная альтернатива традиционным методам улучшения грунта.



Вибрационный процесс — это метод улучшения грунта, который применяется к слабым естественным грунтам и насыпным грунтам с целью повышения несущей способности, уменьшения осадки и обеспечения адекватного несущего слоя для фундаментов зданий.Несмотря на то, что вибрационные методы имеют свои преимущества, необходимо также понимать их ограничения, прежде чем принимать решение об их использовании.



Преимущества вибропогружателя:



• Эффективная обработка мягких/слабых грунтов на глубине 2 м > 20 м.
• Оптимизированный и локализованный раствор для обработки различных почв.
• Очень экономично и часто приводит к большей экономии времени.
• Снижает риск сейсмического разжижения.
• Минимальный уровень шума и вибрации.
• Позволяет выполнять работы с высокой производительностью быстрее, чем забивка свай.
• Экономичная альтернатива забивке свай.



Недостатки вибропогружателя:



• Виброуплотнение эффективно только на зернистых и несвязных грунтах.
• Уплотнение, как правило, не может быть достигнуто, если гранулированный грунт содержит более 12–15 процентов ила или более 2 процентов глины.
• Необходим всесторонний анализ почвенного профиля с непрерывным отбором проб или тестированием на месте.
• Не подходит для участков с загрязненной землей, если в вибрационных методах используется водоструйная обработка.



Вибрационные методы



В Великобритании широко используются два метода вибрации, известные как «сухая нижняя подача» и «сухая верхняя подача». Каждая работа предназначена для разных грунтовых условий, поэтому важно обратиться за консультацией к инженеру-строителю на этапе проектирования, чтобы выбрать наиболее эффективный метод.При рассмотрении вибрационных методов улучшения грунта также важно учитывать следующее:



1. Проект должен соответствовать соответствующим строительным нормам и правилам.
2. Для использования с виброулучшением грунта подходят только два типа фундаментов: железобетонный ленточный фундамент или ростверк или полурост. Их проектирование должно выполняться инженером-строителем и соответствовать минимальным требованиям к зонам армирования, как определено в BS EN 1992.Для армированного ленточного фундамента это, скорее всего, верхняя и нижняя сетчатая ткань, удерживаемая на месте срезными стержнями.
3. Подвесные цокольные этажи должны быть предусмотрены для всех жилых помещений, в которых проведено виброулучшение грунта.
4. Если обработанный грунт состоит из связных грунтов, необходимо принять меры для смягчения потенциального воздействия растительности (т. е. оседания или пучения).



Вы приняли решение?



Если вы считаете, что использование вибрационных методов улучшения грунта — это путь вперед для вашего проекта, загрузите наш контрольный список из 9 шагов для успешной установки вибрационных свай .



В качестве альтернативы дополнительные советы и рекомендации по методам вибрационного улучшения грунта можно найти в , глава 5. 1 , Технического руководства Premier Guarantee.

Фонд плотов и свайных плотов — Civilengineer-online.com

Главная » Бетон » Что такое плотный и свайный фундамент? Преимущества плотного фонда

Сплошной фундамент на самом деле представляет собой толстую железобетонную плиту, опирающуюся на большую площадь грунта, укрепленную стальными опорными колоннами или стенами и передающую нагрузки от надстройки на грунт. Большая одиночная плита, которая поддерживает конструкцию в целом, называется плотом. Свайно-винтовой фундамент используется для распределения структурных нагрузок, когда несущая способность нижележащего грунта низкая.

Плита может покрывать всю нижнюю часть здания, или несколько плит меньшего размера могут быть стратегически размещены под колоннами или стенами (Hansbo, 1989). Одиночный плот предпочтительнее, чтобы уменьшить дифференциальные осадки или когда есть локальные участки грунта, где прочность отклоняется.Плот может иметь одинаковую толщину или иметь более жесткие части, через которые передаются структурные нагрузки от стен или опор.

Он может быть спроектирован с достаточно большой жесткостью, чтобы можно было предположить, что контактные давления равномерно распределены по всей пластине. В противном случае распределение будет зависеть от относительной жесткости между плитой и грунтом.

Преимущества:

1. Сплошной фундамент рассчитан на малую глубину, поэтому требуется меньше земляных работ.
Фундаменты из матов
2. применяются там, где несущая способность грунта меньше.
Фундаментные маты
3. распределяют нагрузки, поступающие от надстройки, на большую площадь.
4. Использование плотного фундамента снижает дифференциальную осадку грунта.

Недостатки:

1. При строительстве ростверка требуется большее количество армирования, что увеличивает стоимость проекта.
2. Требуются квалифицированные рабочие для строительства фундамента плота.
3. При сооружении ростверка следует соблюдать особую осторожность в случае точечных нагрузок.

Свайный плотный фундамент

Чтобы выдерживать чрезмерные нагрузки, исходящие от надстроек, таких как высотные здания, мосты, электростанции или другие гражданские сооружения, а также для предотвращения чрезмерной осадки, в последние десятилетия были разработаны и широко используются свайные фундаменты. Однако замечено, что проектирование фундаментов, учитывающих только сваи или плиты, не является приемлемым решением из-за механизма распределения нагрузки свая-рост-грунт.

Таким образом, была разработана комбинация двух отдельных систем, а именно «Свайный плотный фундамент» (Clancy and Randolph (1993)).Подтверждено, что система фундамента из плотных и свайных плит является экономичным типом фундамента по сравнению с обычными свайными фундаментами, где только сваи используются для уменьшения как общей, так и дифференциальной осадки, а вклад плиты обычно не принимается во внимание. Свайно-пластинчатые фундаменты используются в основном для крупных сооружений и в ситуациях, когда несущая способность грунта меньше и грунт не подходит для предотвращения чрезмерной осадки. Подробнее

Поведение при осадке нагрузки для различных подходов к проектированию свайного плота представлено на рисунке.Кривая 0 представляет поведение плота, действующего в одиночку. Кривая 1 представляет традиционный подход к проектированию. Кривая 2 иллюстрирует «принцип ползучей сваи», при котором сваи проектируются с меньшим запасом прочности. Кривая 3 представляет использование полного использования свай при расчетной нагрузке за счет стратегического размещения свай в качестве средств уменьшения осадки. Уменьшение количества свай для кривых 2 и 3 приводит к увеличению нагрузки, которую несет плот. Меньшее количество свай делает конструкцию более экономичной (Poulos, 2001).Подробнее о Свайный фундамент

Факторы, влияющие на поведение свайного плотного фундамента

Многие исследователи изучали поведение свайных плотов. В качестве основных детерминант поведения можно назвать следующие факторы:

1. Количество свай,
2. Длина свай,
3. Диаметр сваи,
4. Расстояние между сваями,
5. Расположение свай,
6. Жесткость свай,
7. Распределение нагрузки,
8. Уровень нагрузки,
9. Толщина плота,
10. Размеры плота,
11. Тип и жесткость грунта.

В этой статье содержится информация о фундаменте из плотных и свайных плотов, его преимуществах, недостатках и факторах, влияющих на поведение фундамента из свайных плотов.

Преимущества использования микросвай для ремонта фундамента

Прежде чем мы перейдем к преимуществам использования микросвай для ремонта фундамента, мы сначала объясним, что такое микросваи. Микросвая представляет собой буронабивную висячую сваю, состоящую из цементного раствора, централизованной арматуры, сваи из стальных труб и высокопрочного стального кожуха.Другие названия, которые используются для микросваи, включают пробуренную микросваю (DMP), корневую сваю, штифтовую сваю, игольчатую сваю и мини-сваю. Микросваи являются отличной альтернативой фундаменту, который используется для укрепления ветшающих фундаментов домов и коммерческих зданий во Флориде или для ремонта уже поврежденных фундаментов. Кроме того, микросваи используются для подготовки к строительству жилых и коммерческих структур. Они работают очень хорошо, когда проектная площадка имеет ограниченный доступ, участок с плохим качеством почвы и ограниченными накладными расходами.

Микросвая представляет собой фрикционную сваю глубокого заложения

Микросвая — это чрезвычайно прочный элемент фундамента большой мощности, который используется для укрепления фундамента. Мини-сваи используются для новых строительных объектов, а также для решения вопросов, связанных с фундаментами существующих зданий.

Микросваи получают свои геотехнические возможности за счет переноса. Во время этого процесса мини-свая передает физическую нагрузку конструкции через стальной и цементный раствор, распределяя часть давления на окружающие ее слои грунта.Процесс, используемый для рассеивания этого давления, называется кожным трением. Это трение вызывает адгезионный эффект в местах соединения грунта и сваи.

В строительстве мини-сваи часто используются для:

• Передача несущих нагрузок на подземные грунты, что устраняет необходимость в глубоких фундаментах.
• Стройте большие сооружения в зонах с ограниченным доступом.
• Усиление существующих фундаментов и ремонт фундаментов.
• Мини-сваи можно использовать даже в районах с неблагоприятными грунтовыми условиями (напр.г., карстовый/известняковый субстрат).
• Укрепление существующих конструкций с проблемами фундамента.
• Стабилизация грунта, который считается слишком рыхлым для строительства большого здания.
• Укрепите новый фундамент, чтобы обеспечить его прочность.
• Стабилизация склона, оползня или насыпи.

Некоторые преимущества использования микросвай во Флориде

Мини-сваи не требуют дополнительных опор, даже если они устанавливаются на участке со слабым грунтом.Микросваи меньше, чем традиционные сваи, оборудование, используемое для их установки, немного меньше, чем то, которое необходимо для установки традиционных свай. Кроме того, использование микросвай вместо традиционных обычно менее затратно. Одним из аспектов экономии мини-свай является то, что все, что вам нужно для их установки, — это грунтовые анкеры и оборудование для заливки цементным раствором.

Поскольку микросваи меньше, чем многие другие варианты свай, подземных коммуникаций обычно можно избежать. При использовании в сочетании с другими методами мини-сваи могут эффективно и экономично удовлетворить сложные и уникальные проектные требования. При установке в слабом грунте микросваи обеспечивают лучшую гарантию качества, чем ремонт, выполняемый с помощью забивных свай. При работе с грунтовыми условиями, такими как естественные или искусственные препятствия, мини-сваи, как правило, являются лучшим вариантом. Во многих случаях микросваи считаются идеальным решением для замены изнашивающихся систем фундаментов в существующих зданиях в Тампе, Орландо и Неаполе, Флорида.При использовании оборудования с ограниченным доступом на протяжении всего проекта по укладке микросвай снижается вероятность того, что близлежащие предприятия и коммунальные службы будут закрыты.

Микросваи для ремонта фундамента

Подкрепление относится к процессу, который часто используется для ремонта фундамента. Необходимый ремонт может включать в себя устранение трещин, выгнутых стен, поднятых фундаментов или потрескавшихся бетонных полов. Также подкрепление можно использовать для усиления или увеличения глубины фундамента.

Процесс Micropile во Флориде

Прежде чем приступить к проекту микросвай во Флориде, инженер-геотехник может использовать оценку почвы, чтобы определить, насколько глубоко могут быть установлены микросваи, или, когда инженер-геотехник не привлекается, участок рядом с существующим ленточным фундаментом может быть раскопан, чтобы определить его глубину. . Процесс включает создание висячих свай малого диаметра, которые просверливаются и заливаются цементным раствором.

Ремонт фундамента во Флориде методом микросвай:

1.С помощью буровой установки для установки микросвай под существующий фундамент здания. Микросваи должны быть установлены под углом или просверлены через существующую плиту или нижний колонтитул.

2. Грунт перед микросваей вынут.

3. Как только вершина микросваи становится очевидной, земля между минисваей и существующим фундаментом удаляется. Эта часть ремонта фундамента должна выполняться вручную.

4. По мере удаления грунта между микросваей и фундаментом образуется пустота в форме конуса.

5. Заполните конусообразную полость бетоном. Этот бетон создает новый фундамент под существующим.

6. После добавления цемента внутри микросваи устанавливается полый стержень. Штанга устанавливается инжекционно-расточным методом.

7. После установки пустотелого бруса его заливают цементно-затирочной смесью.

8. Когда раствор закачивается в стержень, добавляется анкер.

9. После застывания бетона усилия передаются от существующего фундамента к микросвае.

10. После того, как будет завершена работа с каждым штифтом и затвердеет бетон, эти шаги повторяются на каждой секции фундамента до тех пор, пока вся стена не будет усилена по всей длине.

Стены котлована

Если требуются стены котлована, для перекрытия микросвай можно использовать деревянную обшивку. Иногда используется пост-затирка. В некоторых случаях полезно последующее цементирование, потому что эта практика обеспечивает повышенную пропускную способность, а также увеличение трения грунта, окружающего сваю.В зонах сдвига мини-сваи могут сшивать грунт, что повышает устойчивость массива. Кроме того, чтобы соответствовать требованиям, связанным с сейсмическим проектированием, микросваи могут передавать нагрузки на пласты, способные обеспечить опору, если они сжижаются.

Преимущества использования процесса закрепления мини-свай включают:

• Бурение и заливка выполняются одновременно, что ускоряет процесс крепления микросвай.
• Нет необходимости в предварительном сверлении, что экономит время и снижает затраты.
• Микросваи — это антикоррозионное решение для ремонта фундамента.
• Возможное предотвращение необходимости перемаршрутизации инженерных сетей.
• Сопротивление сжимающим, боковым и растягивающим/подъемным нагрузкам.

Микросваи также позволяют строить новые коммерческие здания в самых сложных районах Флориды Мини-сваи

специально разработаны для того, чтобы выдерживать очень большие нагрузки.Поскольку диаметр мини-сваи колеблется от 5 до 12 дюймов, эти элементы глубокого фундамента достаточно малы, чтобы их можно было использовать при строительстве здания в условиях ограниченного доступа, в том числе в местах с большим скоплением людей и в районах с небольшим просветом над головой всего 8 футов. . Мини-сваи можно вставлять глубоко в землю (до 200 футов). Кроме того, микросваи могут достигать нагрузки на сжатие и растяжение до 200 тонн.

Общая установка микросвай

Метод, используемый для установки мини-свай, зависит от конкретных условий проекта.Шаги установки, описанные ниже, относятся к обычной установке микросвай.

Общие этапы установки:

1. Используя методы бурения сжатым воздухом или ротационную промывку, стальной корпус продвигается на заданную проектную глубину. Эта глубина может достигать 200 футов.

2. После установки обсадной колонны буровую штангу снимают.

3. Корпус заполнен цементным раствором.

4. Арматура опускается в обсадную трубу.

5. Под давлением в обсадную колонну закачивается цементный раствор.

6. Корпус частично снят. При удалении стального корпуса создается зона связи между окружающей породой или почвой и цементным раствором. Как правило, часть кожуха остается в земле. Оставив часть обсадной трубы в земле, возможны конструктивные соединения и могут быть рассмотрены различные конструктивные решения (например, сейсмостойкое проектирование и т. д.).

7. Ворс обрезается, а затем закрывается.

8. Выполняется нагрузочный тест.

Стандарты нагрузочных испытаний

Стандарты, используемые для испытаний мини-свай под нагрузкой, включают ASTM D 3966, ASTM D 1143 и ASTM D 3689. Эти стандарты оценивают боковую, подъемную и сжимающую нагрузки.

Несущая способность микросвай во Флориде

Одним из последних преимуществ микросвай для ремонта фундамента является несущая способность. Грузоподъемность микросваи зависит от ее размера и профиля грунта.В то время как типичная микросвая имеет нагрузку на сжатие до 200 тонн, существуют некоторые проекты свай с нагрузкой на сжатие более 500 тонн.

Каждый случай модернизации фундамента в Тампе, Орландо и Неаполе уникален, поэтому в некоторых ситуациях лучшим вариантом может быть традиционная установка свай или другой метод. Тем не менее, когда это уместно, микросваи предлагают экономически эффективное решение для решения различных строительных проектов.

Helicon — ведущий подрядчик по благоустройству территории в штате Флорида.Helicon с гордостью обслуживает Орландо, Неаполь и Тампу. Если вы заметили трещины в фундаменте или хотели бы узнать больше о процессе фундамента для ремонта фундамента, позвоните по номеру 813-567-1065.

Фундаментные сваи — ووردز

Фундаментные сваи, свайный фундамент, своего рода глубокий фундамент, на самом деле тонкий

Свайные фундаменты способны воспринимать более высокие нагрузки, чем фундаменты на свайном основании .Существует два основных типа свайных фундаментов (в зависимости от поведения конструкции), каждый из которых работает по-своему. Концевые опорные сваи. В торцевых сваях нижний конец сваи опирается на слой особо прочного грунта или скалы. Фундамент называется «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007). Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые, сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамента и сопротивляясь горизонтальным нагрузкам. Свайные фундаменты характеризуются множеством преимуществ.Среди строителей они известны как одни из самых надежных конструкций. Если сравнивать свайный фундамент и столбчатый фундамент, то свайная технология намного проще, так как нет необходимости копать ямы, засыпать пазухи и делать опалубку Висячие сваи. В этом типе сваи нагрузка смещается с более глубокого уровня за счет скин-слоя, связанного с площадью поверхности сваи. Натяжные или подъемные сваи. Этот тип свайного фундамента очень эффективен при подъеме анкерных конструкций за счет гидростатического давления или опрокидывающего момента от действия горизонтальных сил. Такие сваи забрасываются непосредственно в свайное ложе и переносятся к месту закладки фундамента.Обычно прямоугольные сваи заливают горизонтально, а круглые — вертикально. Сборные железобетонные сваи также могут быть усилены. После того, как сваи залиты, они должны вылечиваться не менее 28 дней

Свайные фундаменты классифицируют по несущей способности свай, материалу конструкции сваи и типу грунта. Классификация на основе передачи нагрузки: Концевые опорные сваи (Острые опоры) Они передают большую часть своих нагрузок на несущий слой (который может быть плотным песком или камнем) Фундамент, который предусмотрен в грунтах, неспособных передать структурную нагрузку на подходящий слой путем вставки относительно тонкого структурного элемента, называемого сваей, известен как свайный фундамент.Свайный фундамент представляет собой разновидность фундамента глубокого заложения. Сваи из стали, бетона или дерева. Свая либо забивается в грунт, либо формируется на месте путем выкапывания ямы и заполнения ее бетоном

Свайные фундаменты Типы свай Cassions – Понимание

1. 6.6.3.5 Реакция поперечно нагруженных свай. Свайный фундамент должен быть спроектирован так, чтобы выдерживать боковые нагрузки, как статические, так и циклические. Кроме того, проектировщик должен учитывать случаи перегрузок, при которых проектные боковые нагрузки на фундамент платформы увеличиваются на соответствующий коэффициент безопасности
.
2. Типы свайного фундамента: сваи торцевые, висячие, уплотняющие сваи, анкерные сваи, натяжные или подъемные сваи, шпунтовые и вбивные сваи и т.д.Типы свайных фундаментов — каменные или бетонные сваи и буровые кессоны. 7
3. 5. Трение Сваи : Когда свая фундамент перемещает нагрузку только за счет сопротивления обшивки без какой-либо концевой опоры, тогда свая называется фрикционной сваей . 6. Недорасширенные сваи : Недорасширенные сваи Фундамент обычно используются в черных хлопковых почвах, которые набухают или сжимаются под воздействием воды или в больших количествах при высыхании
4. Сваи представляют собой относительно длинные тонкие элементы, которые забиваются в землю или забиваются на месте.Сваи использовались с доисторических времен. Сегодня свайный фундамент более распространен, чем любой другой тип фундамента глубокого заложения, особенно там, где грунтовые условия неблагоприятны для использования мелкозаглубленного фундамента
5. Сборные фундаментные сваи представляют собой железобетонные сваи, заделанные в землю ударным молотком. Монтаж данных фундаментов возможен во всех естественных и насыпных грунтах, в которых можно использовать железобетонные сваи
6. Сваи из стальных труб некоторое время использовались в качестве фундаментных свай, например, для офисных зданий, школ, складов, фундаментов для тяжелой техники и нового строительства в городах.Для ремонта фундамента часто требуются материалы и машины, которые могут функционировать в ограниченном рабочем пространстве

Компания Foundation Constructors, Inc. была основана в 1971 году с целью предоставления безопасных, рентабельных и инновационных решений для глубокого заложения фундамента в строительной отрасли. Сегодня компания Foundation Constructors, Inc. и ее дочерняя компания Foundation Pile, Inc., находящаяся в полной собственности, признаны ведущими и ведущими компаниями в области забивных свай. Буронабивные сваи: Буронабивные сваи, также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает опору для конструкций, передавая их нагрузку слоям грунта или породы, которые имеют достаточную несущую способность и подходящие характеристики осадки

Свайные фундаменты — Проектирование Зданий Wik

1. съели.
2. Сборные сваи обычно армируют сталью, чтобы предотвратить поломку во время ее мобилизации от литейного ложа до места расположения фундамента. После того, как сваи отлиты, необходимо провести отверждение в соответствии со спецификацией. Обычно период отверждения сборных свай составляет от 21 до 28 дней. Преимущества сборных свай
3. Фундаментные сваи не должны отклоняться более чем на 75,00 мм или 1/6 диаметра, в зависимости от того, что меньше, а для свай диаметром более 600 мм отклонение должно составлять 75.00 мм или 1/10 его диаметра, в зависимости от того, что больше от их расчетных координат на рабочем уровне сваебойной установки/платформы
4. ФУНДАМЕНТАЛЬНЫЕ СВАИ Мы специализируемся на быстротвердеющих, высокопроизводительных предварительно напряженных сборных железобетонных сваях, которые удовлетворяют требованиям по прочности и временным ограничениям вашего проекта. Наши бетонные сваи могут достигать полной 28-дневной прочности менее чем за одну неделю и могут быть устойчивы к воздействию серы, чтобы выдерживать коррозионное воздействие соленого воздуха и воды
5. Свайный фундамент • Сваи — это элементы конструкции, изготовленные из стали, бетона или дерева. 5. Функция свай• Как и в случае с другими типами фундамента, цель свайного фундамента: – Передача нагрузки фундамента на твердый грунт – Противодействие вертикальной, поперечной и подъемной нагрузке• Сваи могут быть – Деревянными – Бетонными – Стальными .

Что такое свайный фундамент? Его функции, использование и конструкция

1. Свая, в строительстве, столбообразный элемент фундамента, использовавшийся с доисторических времен. В современном гражданском строительстве сваи из дерева, стали или бетона вбиваются в землю для поддержки конструкции; Опоры моста могут опираться на группы свай большого диаметра.На неустойчивых грунтах сваи являются незаменимыми строительными опорами, а также могут использоваться на устойчивых грунтах, если они исключительно велики.
2. О нас Пресса Авторское право Связаться с нами Создатели Реклама Разработчики Условия Политика конфиденциальности и безопасности Как работает YouTube Тестировать новые функции Пресса Авторское право Связаться с нами Авторы.
3. Фундаментные сваи представляют собой тонкие распорки, которые могут быть заглублены в землю или изготовлены в скважинах, пробуренных в земле, они передают нагрузку от конструкции более плотных слоев грунта.По длине они могут иметь постоянное сечение (призматические и цилиндрические) или переменное (пирамидальное, трапециевидное, ромбовидное)
4. Буронабивная свая, также называемая буронабивным стволом, представляет собой тип железобетонного фундамента, который поддерживает конструкции с большими вертикальными нагрузками. Буронабивная свая представляет собой монолитную бетонную сваю, то есть свая заливается на строительной площадке. из других бетонных свайных фундаментов, таких как центробежные сваи и железобетонные фундаменты с квадратными сваями, в которых используются сборные железобетонные сваи
5. Одним из таких примеров глубокого фундамента являются опорные сваи, которые кратко обсуждаются ниже.Введение. Концевые опорные сваи — это тип свай, в основе которых лежит механизм передачи нагрузки через нижний острие самой сваи. Концевые опорные сваи также широко известны как точечные опорные сваи
.

Фундамент из буронабивных свай или фундамент из буровых валов — это обычно используемый фундамент для поддержки тяжелых вертикальных нагрузок. Он передает нагрузку на нижележащий грунт или слои горных пород с достаточной несущей способностью и уменьшает осадку конструкции. Строительство буронабивной сваи разделено на два этапа: этап бурения и [ ЗАБИВАЕМЫЕ СВАИ Надежные решения по ремонту фундамента.Система забивных свай Ram Jack используется для поддержки фундамента различных типов конструкций. Наша забивная свая представляет собой стальной стержень, полностью изготовленный из стали американского производства. Каждая забивная свая забивается глубоко в почву с помощью мощной гидравлики для достижения несущих слоев. Сваи представляют собой относительно длинные и тонкие элементы, используемые для передачи фундаментных нагрузок через слои грунта с низкой несущей способностью на более глубокий грунт или горную породу с более высокой несущей способностью. Метод, с помощью которого это происходит, лежит в основе простейшей классификации типов свай.У нас есть два основных типа свай (классификация свай): 1. Концевые сваи, 2 Использование свай в качестве фундамента прослеживается с давних времен. Искусство забивки свай было хорошо известно еще во времена Римской империи, и детали таких фундаментов были записаны Витрувием в 59 г. н.э. Сегодня свайный фундамент гораздо более распространен, чем любой другой тип глубокого фундамента. широко используемый фундамент для поддержки тяжелых вертикальных нагрузок. Он передает нагрузку на нижележащий грунт или слои горных пород с достаточной несущей способностью и уменьшает осадку конструкции..

Сваи вертикально в земле. Основными преимуществами свайного фундамента являются высокая несущая способность и коррозионная стойкость. Недостатком свайных фундаментов также является наличие кислот, которые могут повредить бетон и могут возникнуть реакции с соленой водой. Использование свайного фундамента. источник: www.civildigital.com. Свайный фундамент передает нагрузку от. Сваи используются там, где на фундамент действуют значительные боковые силы. Длина свай выбирается с учетом свойств грунта на строительной площадке.Нижние концы свай должны быть заглублены в уплотненный грунт. Сваи подразделяются на две категории в зависимости от свойств почвы на нижнем конце сваи Сваи могут различаться по размеру и могут быть обнаружены внутри (внутренний геморрой) или снаружи (внешний геморрой) ануса. Распространенность геморроя оценивается в составляет 50-85% во всем мире, а в Индии, по оценкам, 75% населения страдает от геморроя. Для экстренных случаев: звоните +91-84484-78281 Свайный фундамент служит устойчивой опорой для конструкций, используя поверхностное трение о грунт, а также повышенную несущую способность грунта на больших глубинах.Мы бы не касались здесь конструкции свайного фундамента, а лишь рассказали бы о порядке его возведения на площадке

.

Эти сваи изготовлены из бетона и дерева. Эти сваи используются в тех местах, где уровень грунтовых вод поднят вверх. Эти сваи используются в таких условиях только потому, что бетон и дерево являются хорошими поглотителями воды. Преимущества свайного фундамента. Использование этих свай может сэкономить время. Они очень экономичны. Сваи малого смещения; Несмещаемые сваи; Фонд Пирса.Фундамент пирса представляет собой подземный цилиндрический конструктивный элемент, который выдерживает большую нагрузку конструкции, которой не могут противостоять мелкозаглубленные фундаменты. В отличие от свайного фундамента, столбчатый фундамент может передавать нагрузку только на подшипник. Фундамент пирса имеет меньшую глубину, чем свайный.

. Забивные сваи называются «смещаемыми сваями», потому что при их установке грунты, через которые они вводятся, смещаются в боковом направлении. по другому принципу.Свая передает нагрузку здания на грунт по всей высоте сваи за счет трения. Другими словами, вся поверхность сваи, которая имеет цилиндрическую форму, передает усилия на грунт. Это поверхность, из которой могут быть построены стены жилища. Основание из уплотненного твердого сердечника толщиной не менее 150 мм устанавливается для формирования платформы для чернового пола и последующих нагрузок на глубокие фундаментные сваи в скале.00:00. Поселок Свайного фундамента. 02:12. Задания на свайном фундаменте (Практика) 0 лекций • 0мин. Задание на свайный фундамент. 10 вопросов. Проект по свайному фундаменту (дополнительный учебный ресурс) 2 лекции • 3 мин. Численные задачи на свайном фундаменте

Руководство по свайным фундаментам Типы свайных фундаментов

Типы фундаментов Глубокие фундаменты. Геморрой. Глубокие фундаменты — это фундаменты, заложенные слишком глубоко под готовой поверхностью земли, чтобы на их несущую способность могли повлиять условия поверхности, обычно это происходит на глубине> 3 м ниже готового уровня земли.К ним относятся сваи, столбы и кессоны или компенсированные фундаменты с использованием глубоких подвалов, а также фундаменты с глубокими плитами или лентами. Узнайте об этой теме в этих статьях: использование в строительстве. В механике грунта, на котором они установлены), висячие сваи (которые передают часть оказываемого на них давления грунту вокруг них за счет трения или сцепления вдоль поверхности, где стороны сваи соприкасаются с грунтом), или кессоны (очень большие сваи). монолитный в котловане, а не сборно-заглубленный) Расчет свайного фундамента, пример которого вы увидите далее, можно использовать как легкий для загородного дома, есть пара коттеджей, просто в первом случае используется стандартный винтовые сваи, тогда как при строительстве коттеджей нужно будет использовать массивные буронабивные сваи, которые выдерживают достаточно большие нагрузки

Свайный фундамент 7 типов свайного фундамента Подходит

• Винтовые сваи Стоимость фундамента.Винтовая свая 50 Pylex стоит около 40 долларов. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на винтовой свайный фундамент. Они могут быть установлены вами утром, и к обеду вы сможете построить свой сарай
.
• Свайный фундамент — тип фундамента, в котором свая обычно используется в качестве источника для передачи нагрузки на глубокие слои грунта. Сваи представляют собой длинные и тонкие элементы, передающие нагрузку на твердый грунт без учета грунта с низкой несущей способностью
• Фундамент на висячих сваях представляет собой фундамент глубокого заложения.Висячий свайный фундамент представляет собой фундамент, состоящий из забивных висячих свай, прикрепленных к конструкции дома с помощью наголовника. Наконечник сваи представляет собой бетонную плиту, которая включает в себя арматуру, чтобы сделать фундамент более прочным. Висячие сваи зачастую дороже мелкозаглубленных фундаментов
• Фундамент состоял из девяти кованых винтовых свай, расположенных в виде восьмиугольника с одной винтовой сваей в центре. Силами человека за девять дней подряд было установлено девять свай на глубину 6,7 м. В 1853 году Евгений Берч начал использовать технологию винтовых свай Митчелла для поддержки приморских пирсов по всей Англии
.

Свайный фундамент Классификация свайных фундаментов

• Сваи смещения представляют собой элемент глубокого фундамента, который используется для поддержки новых фундаментов. Сваи состоят из монолитного цементного раствора или бетона с центральным стержнем с резьбой и изготавливаются с помощью полого стального инструмента для перемещения. Процесс строительства вытеснения практически не создает лишней добычи и является особенно выгодным.
• +49 3382 705 920. Holzindustrie Nahmitz GmbH Nahmitz, Ausbau 3 14797 Kloster Lehnin. Факс: +49 3382 705 9222 Почта: [email protected]
• Всасывающие кессоны (также называемые всасывающими анкерами, всасывающими сваями или всасывающими ковшами) представляют собой форму неподвижного якоря платформы в виде трубы с открытым дном, погруженной в осадок и герметизированной сверху во время использования, так что подъемные силы создают перепад давления, удерживающий кессон. Они имеют ряд преимуществ по сравнению с обычными оффшорными фондами, в основном заключающимися в том.
• Глубокий фундамент (сваи) – د. أيمن عبد الحميد تستخدم لنقل أحمال المنشأ إلى الطبقات القوية العميقة حيث يكون من المكلف جدا حفر هذا العمق الكبير من التربة و عمل إحلال لها و لذلك نقوم بإستخدام عناصر معينة تقوم بنقل الأحمال من الأساس.
• ест. Забивные сваи можно устанавливать на место с помощью временной или постоянной стальной обоймы
.
• Различные типы фундаментных свай. Когда речь идет о фундаментных работах, под глубокими понимаются пали или микропали, то есть столбы уменьшенного диаметра.Палки обычно различаются по способу забивания и размеру
• Сваи устанавливаются на глубину 2,5 м, что обеспечивает повышенную надежность и устойчивость фундамента дома. Сваи железобетонные. Строительство дома в районах с проблемным грунтом, включая прибрежные зоны, крутые склоны, торфяные болота, глубокое промерзание, осуществляется на фундаменте на бетонных сваях, плюсы и минусы есть.

Что такое свайный фундамент? Типы свайных фундаментов — Гражданский кодекс

• Винтовые сваи, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использовать в 1836 году.Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и стала успешной основой для маяков, мостов и опор
.
• i Экскаватор или погрузчик с бортовым поворотом
• Наиболее распространенным типом фундамента глубокого заложения для современного мостостроения является свайный. Сваи, используемые для строительства мостов, могут быть бетонными, стальными или деревянными; самая распространенная из которых — сборные железобетонные сваи

4 декабря 2019 г. — Изучите доску Энрике Торреса «Спиральные сваи», за которой следят 147 человек на Pinterest.Посмотрите больше идей о сваях, самодельном фундаменте, контейнерном доме Забивные сваи — Designing Buildings Wiki — Поделитесь своими знаниями в области строительства. Забивные сваи, также известные как вытесняющие сваи, являются широко используемой формой фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку слоям грунта или камня, которые имеют достаточную несущую способность и подходящие характеристики осадки. Фундаментные сваи — здесь вы найдете 20 поставщиков из России Германия Австрия Испания Лихтенштейн Польша и Нидерланды.Дополнительную информацию о запасных частях, обслуживании, техническом обслуживании, ремонте, ремонте или аксессуарах можно получить непосредственно у зарегистрированных компаний Диетический уход за сваями . Есть продукты, которые могут помочь облегчить симптомы геморроя и, в первую очередь, помочь вылечить геморрой. Бобовые. Бобовые – это съедобные семена растений семейства Fabaceae. К ним относятся фасоль, чечевица, горох, соевые бобы, арахис и нут

.

Свайные фундаменты – обзор ScienceDirect Topic

Фундамент для свай.108 лайков. Мы, в Фонде геморроя, стремимся предлагать безболезненные, быстрые восстановительные операции и лечение для лечения всех аноректальных расстройств, таких как геморрой. преимущества и недостатки бетонных свай, которые можно спроектировать с помощью модуля SkyCiv Foundation Design. Свайные фундаменты, также известные как просто сваи, представляют собой тип фундамента, необходимый для поддержки конструкции. В отличие от мелких или широких [

Как рассчитать предельную несущую способность одиночной сваи Несущая способность Оценка предельной несущей способности одиночной сваи является одним из наиболее важных аспектов проектирования сваи и иногда может быть сложной задачей.В этой статье будут рассмотрены основные уравнения для расчета одиночной сваи, а также пример Анкерных свай меньшего диаметра (2-2 ,5 м), которые используются для крепления треноги или фундамента-оболочки к морскому дну. Установка моносвай с использованием коффердама Когда монополь служит всем фундаментом, свая высокая и широкая, но расстояние до судна-установщика небольшое

7 Основные различия между свайным и столбовым фундаментом

Простейшие сваи изготавливаются одним взмахом грейфера стандартного размера (или гидрофрезирующих барабанов). Размеры: ширина: 0,52, 0,62, 0,82, 1,02, 1,22, 1,52 Откос насыпи подвержен оползанию и обрушению, когда для усиления наклонного мягкого основания, несущего нагрузку от насыпи, используются сваи из труб из предварительно напряженного бетона (PCP). . Соответственно, в данном исследовании выдвигаются новые программы усиления основания насыпи наклонными, а не вертикальными сваями из ПХФ. На основе реальной инженерной аварии с обрушением откоса насыпи. В ситуациях, когда ростверковый фундамент сам по себе не удовлетворяет проектным требованиям, можно улучшить характеристики плота, добавив сваи, используя ограниченное количество.Спиральные сваи/столбы имеют неотъемлемое преимущество быстрой установки с помощью небольшого оборудования, возможности немедленной загрузки и экономической эффективности по сравнению с традиционными методами фундамента. Винтовые сваи также имеют встроенный контроль качества за счет отслеживания в режиме реального времени отношения крутящего момента к грузоподъемности во время установки фундамента для свай. 109 лайков · 1 об этом. Мы, в Foundation for Piles, стремимся предлагать безболезненные, быстрые восстановительные операции и процедуры для лечения всех аноректальных заболеваний..

Свайный фундамент: типы, использование, преимущества и недостатки

ما هي الخوازيق — Pile Foundation ؟ تستخدم أساسات الركائز عندما تكون طبقات التربة الموجودة أسفل الهيكل مباشرة غير قادرة على دعم الحمل بالتثبيت المسموح به أو السلامة الكافية ضد فشل القص المباشر .. الأسس الركائزية هي شكل واحد. Отношение напряжений сваи к грунту является важным параметром, отражающим рабочее состояние свайного композитного фундамента CFG. Традиго и др. [] обсуждался механизм сжатия амортизирующего слоя при передаче вертикальной нагрузки.Они показали, что по мере того, как два жестких тела (свая и плот) приближались к подушке сверху и снизу, пластические деформации развивались и распространялись от головки сваи. бытовые профессиональные цементные растворы по всему штату Флорида и за его пределами. Мы работаем с опытными инженерами, используем высококачественные продукты и обеспечиваем качественную обработку для решения ваших проблем, связанных с фундаментом

Что такое свайный фундамент? Его типы, использование, дизайн

Сваи с просверленным отверстием 6-1 Описание Немногие термины являются столь же информативными, как один данный термин «свая с просверленным отверстием» (CIDH). Это просто железобетонные сваи, залитые в отверстия, просверленные на заданной высоте. С этим типом свай накоплен большой опыт из-за его широкого применения в строительстве мостовых сооружений. В то время как B) Классификация свай в отношении передачи нагрузки: • Сваи используются для передачи нагрузки фундамента через слои грунта с низкой несущей способностью на более глубокий грунт или скалу с более высокой несущей способностью. Метод, с помощью которого это происходит, является основой простейшей классификации типов свай. В этом учебном пособии демонстрируется моделирование фундамента на сваях .Фундамент опирается на 25-этажное офисное здание [Рис.1]. Структура поддерживается 10 основными колоннами и центральным стержнем (лифты и структурная коробка обслуживания) [Рис.2]. Рисунок 1: Надстройка с 25 этажами Рисунок 2: Взаимодействие надстройки с уровнем 4. Сваи в основном подходят для фундамента высотных зданий, мостов, причалов, доков и т. д. Классификация свайного фундамента: в зависимости от функции, материала и метода возведения. Установка свайного фундамента может быть дополнительно классифицирована по следующим категориям. Сваи являются удобным методом фундамента для работ над водой, таких как причалы или опоры мостов.1.4 Классификация свай 1.4.1 Классификация свай по передаче нагрузки и функциональному поведению Концевые опорные сваи (остроконечные сваи) Висячие сваи (связные сваи

Фундаментные сваи – Centrum Pal

Сваи применяются в местах, где нагрузка от конструкции очень велика и нагрузка на грунт распределяется неравномерно. Уровень подпочвенных вод может значительно повыситься или понизиться. Откачка грунтовых вод слишком затратна для поддержания траншеи фундамента в сухом состоянии.Строительство ростверка. 21 138 стоковых фотографий, векторной графики и иллюстраций по запросу «свайный фундамент» доступно без лицензионных платежей. свайный фундамент: стоковые видеоклипы. из 212. инженер абстрактные свайные каркасные конструкции бары строительные этапы строительства фундамент инженерная сталь сваи стальной фарфор арматура в фундаменте стальная арматура компонент заводское здание

Буронабивные сваи чаще используются в мире в качестве глубокого фундамента, когда осевая нагрузка не может быть достигнута за счет мелкого фундамента. Существуют различные методы проектирования свай. Во всех методах расчет поверхностного трения и торцевой опоры выполняется при проектировании свай. Залитые на месте сваи изготавливаются путем бурения отверстия в грунте и последующего заполнения бетоном. Набивные бетонные сваи. Залитые на месте сваи можно разделить на две основные категории: обсаженные и необсаженные. Обсадные бетонные сваи изготавливаются путем забивания в грунт стальной обоймы. В этом случае оправку размещают внутри обсадной колонны фундаментных свай, свайных планок и элементов конструкций из бетона, железобетона или из армированного цемента tmClass tmClass.Сборные железобетонные сваи для фундамента tmClass tmClass. Ключевые слова: расчет, угол трения, несвязность, деформация, расчет, разрушение, фундаменты, сваи, боковые, нагрузки .. следующие варианты фундаментов – винтовые сваи, винтовые сваи, забивные сваи, микросваи, мини-сваи, стальные ростверки и ростверки. . Мы также предоставляем стальные конструкции (которые могут опираться на наши. .. Концевые опорные сваи и висячие сваи — два основных типа свайного фундамента, которые в основном используются во всем мире. Торцевые несущие сваи Эти сваи используются для передачи нагрузки через воду или мягкий грунт. отшлифован до подходящего твердого несущего слоя

موضوع النداء في النحو.

Номер телефона CP1200.

أعراض الضعف عند الأطفال.

فيروس تبرقش التبغ.

ورق لف Сырье.

شهادات تقدير جاهزة وقابلة للتعديل Ppt.

تجميد الصورة في البريمير.

فيديوهات محمد وبسنت.

سايلنت هيل بلايستيشن 4.

وظائف مركز المعلومات ودعماتخاذ القرار 2020.

الملابس العسكرية.

نصائح قبل شراء بلاي ستيشن 4 مستعمل.

كيف عرف السومريون الكواكب.

عودة البرنامج العملاق لتصوير الشاشة فيديو.

اجمل توقيع عربي.

قطع دينز تحميل.

Расчет свай и ростверков на горизонтальную нагрузку

Хорошо известно, что для свайно-ростверковых фундаментов, подвергающихся боковым нагрузкам, имеется лишь несколько экспериментальных данных и методов расчета. Напротив, многие исследования сосредоточены на свайных плотах при вертикальных нагрузках, и было видно, как более рациональные методы проектирования могут привести к большим преимуществам с точки зрения производительности и экономии строительных материалов.Свайно-ростверковые фундаменты реагируют на поперечную нагрузку, в которой используются различные механизмы подвижности, и экспериментальные данные показывают, насколько значительным может быть вклад, создаваемый ростверком, и как в условиях эксплуатации он может помочь уменьшить изгибающие моменты сваи. Оценка горизонтальных перемещений и распределения нагрузки требует численного анализа, и даже сегодня наиболее часто используемыми методами расчета свайных фундаментов являются подходы, основанные на Винклере, в то время как анализ МКЭ (метод конечных элементов), несмотря на большой потенциал, имеет сильные недостатки и требует высокой вычислительные затраты.В этой работе некоторые анализы FEM были проведены на модели свайного плота, чтобы лучше понять механизм отклика при боковой нагрузке. Выяснилось, что не всегда рабочие характеристики свайного плота лучше по сравнению с плотом в одиночку. Затем представлена ​​разработка и валидация метода «Гибридный BEM-кривые» для анализа одиночных свай и метода на основе BEM (метод граничных элементов) для анализа групп свай и свайных плотов под действием статических горизонтальных нагрузок. .Последний может учитывать вклад контакта плот-грунт, взаимодействия между всеми элементами системы фундамента с использованием решений Миндлина и Черутти и включает: а) нелинейное поведение грунта; б) нелинейная реакция железобетонных секций свай с учетом влияния жесткости на растяжение; в) влияние всасывания с использованием так называемой «модифицированной модели Ковача»; d) моделирование эффекта затенения с использованием подхода, аналогичного представленному в так называемой «Модели деформации клина».Предлагаемые методы анализа приводят к экономии вычислительных затрат по сравнению с более сложными кодами FEM и могут давать надежные результаты, используя в качестве входных данных данные, полученные в результате стандартного исследования площадки. Надежность этих упрощенных методов для анализа одиночных свай, групп свай и свайных плотов была проверена путем сравнения результатов с данными хорошо задокументированных полномасштабных испытаний, 1-g и центрифужных испытаний.

Es ist allgemein bekannt, dass es nur sehr wenige Experimentelle Belege und Analysemethoden für Pfahl-Plattengründungen gibt, die Querlasten unterliegen.Vielmehr konzentrieren sich die meisten Studien auf Pfahlroste unter Vertikallasten und es wurde festgestellt, dass rationellere Bemessungsverfahren hinsichtlich Leistung und Einsparung von Baustoffen zu erheblichen Vorteilen führen können. Pfahl-Plattengründungen reagieren auf Querbelastungen, indem verschiedene Mechanismen zur Mobilisierung genutzt werden. Experimentelle Belege zeigen, wie signifikant der Einfluss der Gründungsplatte ist und diese im einwandfreien Zusstand dazu beitragen kann, Pfahlbiegemomente zu verringern.Die Auswertung der Horizontalverschiebungen und Lastverteilung erfordert numerische Analysen. Auch heute noch basieren die am häufigsten eingesetzten Analyseverfahren für Pfahlgründungen auf dem Winkler-Verfahren, wohingegen FEM-Analysen trotz des großen Potenzials erhebliche Nachteile haben und bei der Berechnung hohe Kosten verursachen. In dieser Arbeit wurden an einem Pfahlrost-Modell einige FEM-Analysen durchgeführt, um den Reaktionsablauf bei Querbelastungen besser nachvollziehen zu können.Es stellte sich heraus, dass Pfahlroste verglichen mit einer Plattengründung allein nicht immer die höhere Leistung erbringen. Anschließend wird die Entwicklung und Validierung einer Methode mittels «Hybrid-BEM — p-y-Kurven» zur Analyze von Einzelpfählen sowie eine BEM-basierte Methode zur Analyze von Pfahlgruppen und Pfahlrosten unter statischen Horizontallasten dargelegt. Letztere kann den Einfluss des Gründungsplatten-Bodenkontakts sowie Wechselwirkungen zwischen allen Elementen des Gründungssystems mit Lösungen von Mindlin und Cerutti berucksichtigen und beinhaltet: а) das nicht lineare Verhalten des Bodens; b) die nicht lineare Reaktion in Bereichen mit Stahlbetonpfählen unter Berücksichtigung des Einflusses des Tension-Stiffenings; c) die Saugwirkung mithilfe des sogenannten «Modifizierten Kovacs-Modells»; d) das Modellieren eines Abschattungseffekts mit ähnlicher Herangehensweise, wie im sogenannten «Spannungs-Keil-Modell» dargestellt.
