Выкопать колодец накопитель в спб

Главная Статьи Накопительный колодец




На территории Ленинградской области существуют районы, в которых отсутствует полноценный водоносный слой на который можно выкопать колодец. Бурить скважину не выгодно или слишком дорого. Спрашивается: “Что делать? где взять воду?”. Частичным выходом из сложившийся ситуации может стать сооружение накопительного колодца. Вода будет, но в ограниченном количестве, её хватит на полив, мытьё посуды, помывку в бане. Наполняемость колодца имеет сезонный характер, весной-осенью воды будет больше чем зимой. Накопительный колодец собирает дождевую и грунтовую воду. В нашей практике были случаи, когда колодец накопитель собирал воду с крыши дома.

Устройство накопительного колодца
Классический колодец накопитель строиться в глинистых грунтах. Устройство колодца накопителя начинается с выбора места. Лучше всего копать в низине участка, чтобы поверхностная вода стекала в колодец.

Колодец накопитель копается на глубину 2,7-6,3 метра это 3-7 колец КС 10-9. Копка котлована выполняется открытым способом. На дне котлована копаются углубления (карманы), которые засыпаются песком или гравием. Копка карманов необходима для того, чтобы вода попадала в колодец, а не стояла за внешними стенками колец. Далее производится монтаж колодезной шахты. Железобетонные кольца скобируются, заделка швов не обязательна, но для увеличения качества воды верхний шов или два лучше заделать. Между котлованом и шахтой колодца образуется зазор, который обязательно засыпается песком или отсевом. Песок выполняет роль фильтра, через который вода стекает в колодец. При низким требованиям к качеству воды колодец можно обсыпать мелким гравием. Для лучшего сбора поверхностной воды вокруг верхнего кольца копается “звездочка”, которая засыпается песком. Качество воды в накопительном колодце скорее всего будет не питьевым, но пригодным для хозяйственно-бытовых нужд.

Цена накопительного колодца ни чем не отличается от цены обыкновенного приточного колодца. Экономится незначительная сумма на заделки швов, но требуется больше песка и увеличивается объём земельных работ. Сроки выполнения работ по копки накопительного колодца, состоящего из пяти колец в землю и одно сверху, займут всего лишь два-три дня. Мы умеем копать накопительные колодцы, нам можно доверять.

Коллекторные накопительные колодцы TUBA.

Накопительный коллекторный колодец TUBA

Одним из направлений деятельности компании ЭНТО является продажа коллекторных накопительных колодцев. Это емкости различного объема, которые могут использоваться для хранения питьевой, сточной или очищенной воды, а также для ее обработки – очистки от продуктов нефтепереработки, уменьшения количества тех или иных химических веществ в составе.

Для автономной канализации, а также для дренажных и водоотводных систем используются пластиковые накопительные колодцы и изделия из стеклопластика. Эти материалы обладают великолепными эксплуатационными характеристиками и обеспечивают долговечность и надежность всей системы.

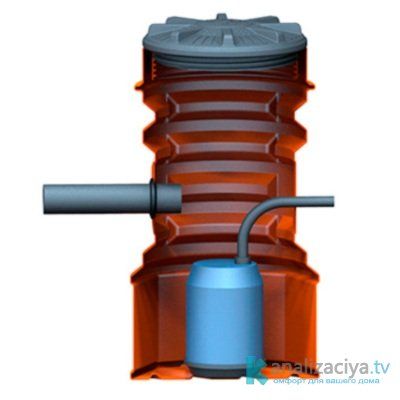

Накопительный колодец «TUBA» предназначен для сбора и принудительного отведения очищенной воды после септика, дренажных и ливневых вод. Накопительные колодцы «TUBA» изготовлены из ПНД и имеют два слоя:

  • Внутренний слой накопительного колодца – гладкий, служит для беспрепятственной работы поплавка дренажного насоса и обеспечивает дополнительную герметичность колодца.

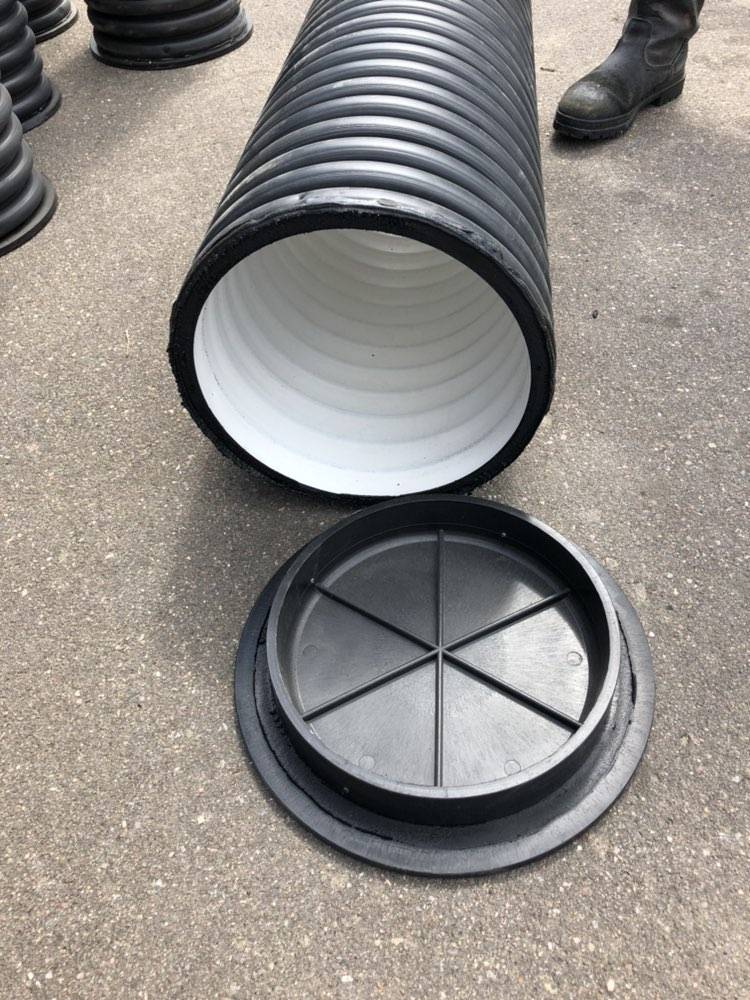

  • Наружный слой накопительного колодца – более прочный, гофрированный. Он придает жесткость и обеспечивает повышенную прочность при монтаже на большую глубину.

Гофрированная наружная поверхность препятствует выдавливанию и всплытию колодца из грунта. При очень высоком уровне грунтовых вод и монтаже на большую глубину, дно накопительного колодца изготавливается с «юбкой», которая больше диаметра самого корпуса, такая конструкция полностью исключает риск всплытия накопительного колодца после монтажа и в процессе эксплуатации.

Так же наружный слой пластиковых колодцев делается из гофрированного материала для придания жесткости конструкции. Специальные ребра жесткости позволяют такому изделию выдерживать большие нагрузки при его установке на большой глубине под большим слоем  грунта.

Накопительные колодцы могут быть вертикальными и горизонтальными, цилиндрическими или прямоугольными. Толщина их стенок составляет от 5 до 90 миллиметров в зависимости от предназначения емкости. В подавляющем большинстве случае все колодцы комплектуются пластиковой крышкой, позволяющей герметично закрыть изделие, а также патрубками для подключения трубопровода.

Преимущества пластиковых накопительных колодцев

Ели вы решили купить накопительный колодец, рекомендуем вам обратить внимание на коллекторный колодец TUBA. Выполненная из качественных материалов, она позволяет вам получить следующие преимущества:

  • высокая устойчивость к агрессивным химическим воздействиям. Полипропилен или полиэтилен высокого давления, которые используются в производстве накопительных колодцев, могут бесперебойно использоваться в течение 50 лет. При этом поверхность изделия остается такой же, как и после покупки, она не поддается коррозии и гниению;
  • полипропиленовые листы, из которых изготавливаются пластиковые колодцы, свариваются методом эструзии, что обеспечивает высокую прочность всех швов. Это обуславливает отличную герметичность конструкции, отсутствие подтеканий и невозможность проникновения наружу сточной воды и неприятных запахов;
  • возможность хранения любых жидкостей. Накопительные колодцы из пластика могут использоваться для сбора как сточных и ливневых вод, так и, к примеру, нефтепродуктов, любых химических веществ;
  • возможность самостоятельно определять параметры колодца. Изделия могут изготавливаться в полном соответствии с требованиями клиента, иметь любые размеры, вес, вместимость. Также простая обработка полипропилена дает возможность создавать емкости любой конфигурации в зависимости от особенностей участка, на котором будет выполняться их установка.

В каких случаях нужно устанавливать накопительные колодца канализации

  • когда отведение воды самотеком невозможно из-за особенностей рельефа местности
  • в случае глубокого заложения канализационных труб
  • при высоком уровне грунтовых вод
  • когда точка сброса воды находится на противоположной стороне участка от места установки септика
  • если объем емкости встроенной в септик не позволяет отвести воду на нужное расстояние
  • устройство очистного сооружения не предусматривает принудительного отвода очищенной воды
  • в случаях, когда воду нужно отводить на большое расстояние

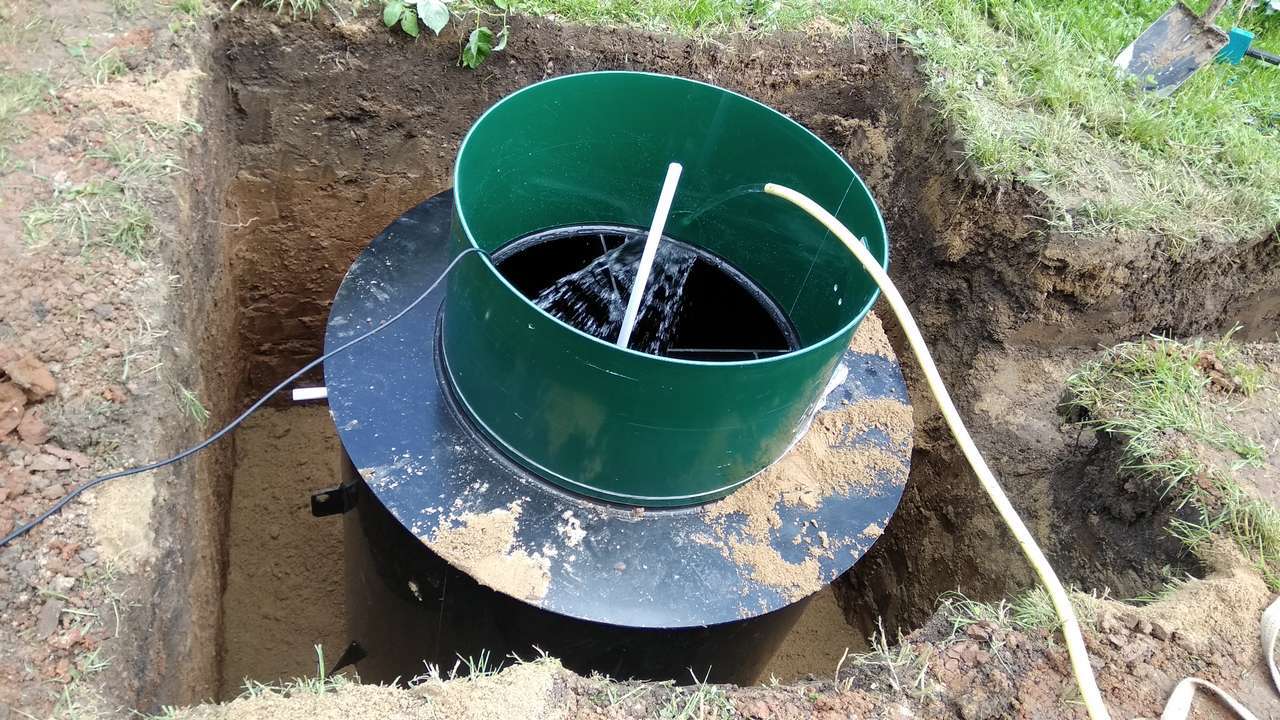

Установка накопительного колодца.

Расчеты для монтажа.

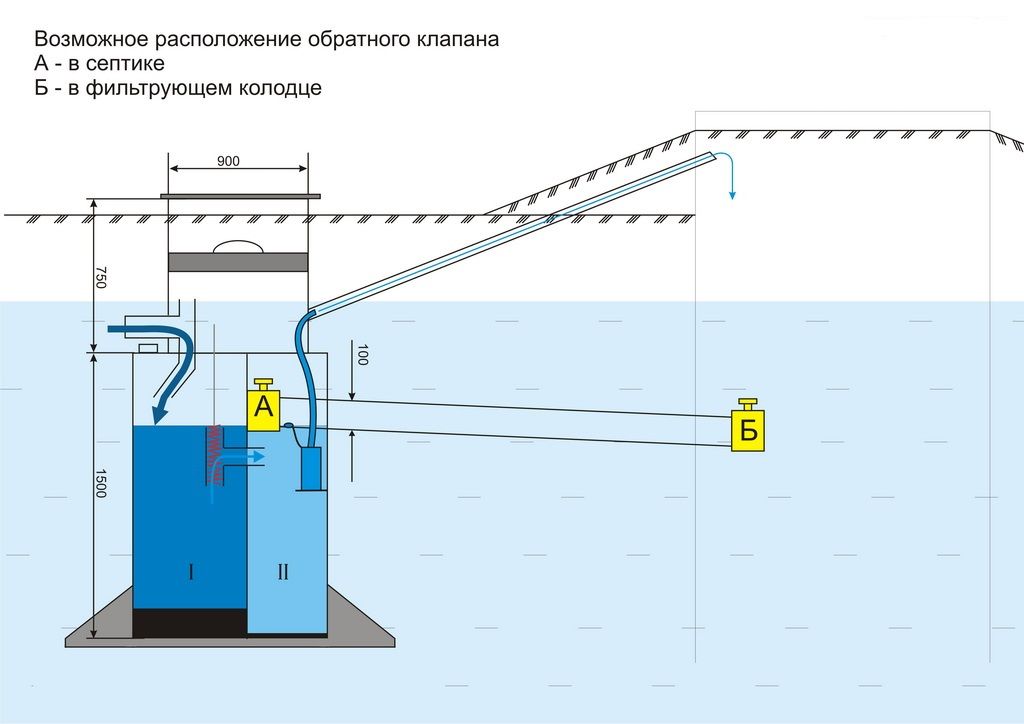

Для расчета нужной глубины колодца необходимо учесть, что напорная труба от накопительного колодца до точки выброса воды должна прокладываться с антиуклоном, не менее 2-х сантиметров на метр. Это делается для того, чтобы после того как дренажный насос выбросит порцию воды из колодца, вся вода оставшееся в трубе на момент отключения насоса, стекла обратно в накопительный колодец и труба оставалась пустой. Это важно при пользовании канализацией в зимний период, так как если не будет соблюден антиуклон и некоторые участки трубы останутся с водой, то эти участки зимой могут замерзнуть.

Выбирать колодец с большим запасом не имеет смысла, так как рабочий объем накопительного колодца составляет от 30-ти до 60-ти сантиметров, в зависимости от марки и модели дренажного насоса. Рабочий объем определяется нижним и верхним положением поплавка, который включает и выключает насос. Поэтому достаточно, чтобы расстояние от трубы входящей в накопительный колодец до дна колодца составляло 800 мм.

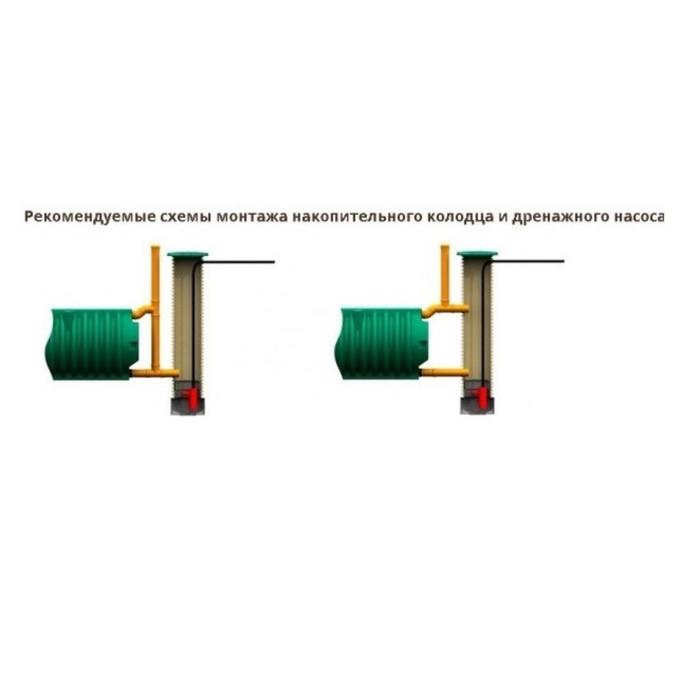

Дренажный насос должен располагаться на дне накопительного колодца, так чтобы в колодце оставалось как можно меньше воды. Существует миф, что можно собирать очищенную воду из септика и использовать как запас для полива на случай засухи. Это возможно при условии, если расходовать накопившуюся воду каждый день. При использовании воды для полива от случая к случаю, она застаивается в колодце, тухнет и появляется неприятный запах. И если полить этой водой огород, неприятный запах может несколько дней разноситься по участку и округе.

Реализация и монтаж пластиковых коллекторных колодцев

В нашей компании вы можете купить коллекторный колодец, а также заказать полный комплекс услуг по его установке. Опытные специалисты оценят целесообразность монтажа такой конструкции на конкретно вашем участке, осуществят все необходимые расчеты, позволяющие выяснить размеры и наиболее подходящую форму емкости. Также мы выполним прокладку трубопровода с антиуклоном, подключим его к изделию и, при необходимости, установим дренажный насос.

Обращаясь к нам, вы можете рассчитывать на качественную продукцию от лучших отечественных и зарубежных производителей, на квалифицированную помощь в ее монтаже и грамотные консультации по любым вопросам эксплуатации и обслуживания накопительных колодцев и других элементов автономной канализационной сети в доме или на даче.

Колодец канализационный: виды и принцип действия

Основными показателями комфорта в жилом доме считается наличие таких систем жизнеобеспечения, как электричество и центральный водопровод. Однако, даже при наличии этих удобств, любое здание без работающей канализационной системы трудно назвать комфортным.

Для каждого жилого здания колодец канализационный является важным инженерным сооружением, без которого обустройство сточной магистрали невозможно. Планирование и монтаж сточных систем проводится на начальном этапе строительства, а весь процесс осуществляется согласно требованиям СНиП 2.04.03-85.

В специальных нормативных актах (СНиП) прописаны требования к используемым материалам и особенностям конструктивного исполнения, которым должны соответствовать канализационные колодцы. Перед тем, как планировать свой участок, необходимо коротко ознакомится с основными типами колодцев, их предназначениями и заранее обозначить места их установки.

Основные виды колодцев

По выполняемым функциям, все подобные инженерные сооружения можно условно разделить на несколько основных типов:

  1. Поворотные, для установки на поворотных узлах магистрали.
  2. Накопительные, для сбора определённого количества стоков.
  3. Смотровые, для проверки магистралей и технического обслуживания.
  4. Фильтрационные сооружения, для отделения сточных вод от мусора и тяжелых осадков.

Устройство канализационного колодца каждого перечисленного вида выполняет строго определённые функции.

Поворотные

Такие сооружения специально устанавливают на поворотных участках сточной магистрали для предотвращения засоров. Эти конструкции имеют канализационные люки, через которые проводится осмотр и периодическая чистка угловых участков.

Накопительные

Накопительные сооружения предназначены для временного хранения и сбора сточных вод перед их утилизацией. Используется в большинстве частных домов в тех случаях, когда центральная сточная система отсутствует или находится далеко.


В таких случаях, гидроизоляция канализационных колодцев накопительного типа имеет решающее значение, поскольку утечка нечистот в грунт категорически запрещается.

Смотровые

Смотровыми называются специальные шахты небольшой глубины, которые устанавливаются на основной магистрали через определённое расстояние для проведения технического осмотра и очистки. На улицах городов, чугунные люки для колодцев смотрового типа можно встретить через каждые 50-100 метров.

Фильтрационные

Фильтрационные сооружения могут иметь открытую или закрытую систему фильтрации.

  1. В системах открытого типа шахты изготовлены из бетонных колец со сквозными отверстиями через которые жидкость выходит в грунт, а тяжелые элементы остаются в шахте.
  2. В системах закрытого типа используются герметичные ёмкости, в которых устройство колодца предусматривает несколько отводов на разных уровнях высоты. Таким образом, отвод тяжелых элементов осуществляется через нижние каналы, а легкие составы уходят через верхние.

Материалы используемые для колодцев

В современном строительстве, для сооружения канализационных систем применяются такие материалы, как:

  • пластик,
  • бетон.

Для небольшого количества рабочей жидкости используются пластиковые канализационные колодцы. Они представляют собой герметичные ёмкости с одним или несколькими смотровыми люками.

Для обработки больших объемов сточной жидкости используются канализационные кольца из бетона, которые позволяют методом набора создать шахту большой глубины.

Требования СНиП

Пластиковые герметичные емкости для канализации имеют большое преимущество перед бетонными изделиями благодаря своей герметичности и не имеют никаких ограничений по установке.

Канализационные шахты из бетона имеют ряд ограничений и предписаний по СНиП:

  • сооружения должны располагаться не ближе 70 метров от ближайшей водопроводной системы;
  • не допускается установка шахты ближе 50 метров от жилых строений;
  • рабочий объем сточного колодца должен соответствовать количеству жильцов и обрабатывать среднее количество сточных вод за определённый временной интервал.

Бетонные кольца для канализации отличаются высокой прочностью и простотой изготовления, что и определяет их широкое применение в обустройстве сточных систем городского и частного значения.

Колодцы — ООО ПК «Чистый Сток»

К основным типам колодцев, которые производит наше предприятие из стеклопластика, полипропилена и ПНД относятся:

 1.Распределительный колодец – разделяет потоки и выполняет функцию снижения нагрузки на очистные сооружения, т.е. наиболее загрязненная часть стока направляется на очистку, а в случае залпового или пикового сброса через перегородки – на байпасную линию (обводную линию).



2.Водомерный колодец – используется как сухая камера для расположения запорной арматуры, расходомеров, манометров и др. (инженерного оборудования), один из видов колодца-кессона, с возможностью перехода на разные глубины, диаметры и виды патрубков.



3.Колодец для сбора проб — обеспечивает доступ к отбору уже очищенных стоков для лабораторного анализа качества очистки.

В тех случаях, когда превышена предельно допустимая концентрация по какому-либо из показателей, задвижка на выпускном патрубке перекрывается до устранения причин. Как правило являются первым и последним звеном в цепочке комплекса систем очистки хозяйственно-бытовых, ливневых и производственных сточных вод.



4.Колодец поворотный (линейный) — по функции является разветвителем или изменяет направление трассы самотечной канализационной сети без изменения отметок привязки патрубков и в местах, где необходимо обеспечить соединение трубопроводов разных диаметров и материалов.



5.Колодец-гаситель – предназначен для снижения напора, регулирует потоки жидкости в канализационной или другой сети (направляет сток на очистку или в самотечную магистраль в безнапорном режиме), устанавливается на напорной сети после КНС.



6.Колодец перепадный — устанавливаются во всех случаях, где необходимо резкое изменение высоты заложения патрубков, уклонов и диаметров трубопровода в канализационных самотечных сетях.

Так же выполняет функцию снижения скорости движения сточных вод.



7.Колодец с лампой УФ обеззараживания — выполняет функцию обеззараживания путем ультрафиолетового облучения питьевой, технологической, морской воды, воды бассейнов. Основным элементом внутри колодца является лампа УФ-обеззараживания.





1.        Колодец с лампой УФ обеззараживания — выполняет функцию обеззараживания путем ультрафиолетового облучения питьевой, технологической, морской воды, воды бассейнов. Основным элементом внутри колодца является лампа УФ-обеззараживания.



Монтаж ливневой канализации типа точечный дренаж

При обустройстве системы локальной защиты участка от обводнения эффективно показывает себя точечный дренаж. По такому принципу можно организовать и ливневую канализацию в регионах с обильными осадками. Рассчитать и спланировать ее помогает знание особенностей конструкции и монтажа.

При правильном подходе ливневую систему можно смонтировать своими руками.

Особенности точечного дренажа

Ливневая канализация точечного типа представляет собой локализованный водосборник (дождеприемник), соединенный с отводящей системой. Это один из самых простых, дешевых вариантов дренажа, обеспечивающий сбор осадочной и талой воды в местах, где наблюдается ее наибольшее скопление. К ним можно отнести участки под водосточными трубами, низины, площадки с водонепроницаемым покрытием (в т. ч. бетонные и асфальтированные площадки, стоянки, дороги) и участки с грунтом, обладающим низкой водопроницаемостью (глина, суглинки), а также участки с растениями, не любящими избыток влаги.

По сути, точечный водосборник — это поддон (емкость), в который поступает самотеком вода с прилегающей поверхности, с разных сторон. Самотек влаги обеспечивают естественные или искусственные уклоны участка вокруг приемника. В низинах эту роль исполняют склоны, а на площадках формируется уклон порядка 1–2 см на каждый 1 п. м. Собранная вода через водоотводящую канализационную трубу направляется в накопительные (фильтрующие) колодцы. В результате обеспечивается осушение определенной площади участка после сильных осадков или активного таяния снега.

Можно выделить такие преимущества точечного дренажа:

  • простота монтажа, возможность обустройства своими руками, малая трудоемкость;

  • низкие затраты, возможность использования стандартных элементов в готовом виде;

  • облегченное обслуживание, возможность надежной защиты от мусора;

  • использование в местах, где возможны значительные механические воздействия, в т. ч. наезд автомобилей;

  • практически «не съедает» полезную площадь участка;

  • легко обеспечивается привлекательный внешний вид, малозаметность.

Главный недостаток — ограниченные размеры защищаемого объекта. Точечная система не подходит для протяженных конструкций (фундамент, дорога и т. п.).

Конструктивные особенности

Ливневая канализация точечного типа включает следующие основные элементы:

  1. Точечный водосборник или дождеприемник. По сути, это герметичная емкость (поддон), который заглубляется в яму. Она может иметь прямоугольную или круглую форму. Дождеприемник может изготавливаться из пластика, бетона и чугуна. Широкую популярность приобрели пластмассовые (полиэтиленовые и полипропиленовые) емкости. В местах, где ожидаются значительные нагрузки (например, ливневка для стоянки машины), устанавливаются наиболее прочные чугунные конструкции. Бетонные элементы хорошо вписываются в дренаж площадок с бетонным покрытием.

  2. Водоотводящая система. Она обычно представляет собой канализационные трубы, проложенные в траншее, по которым вода из дождеприемника отводится на безопасное расстояние. Наиболее распространены пластиковые трубы диаметром 100–160 мм.

  3. Накопительные или фильтрующие колодцы. Это завершающие элементы для утилизации отводимой воды путем накопления в герметичных емкостях или сброса в грунт после фильтрации.

Для надежной работы системы используются защитные и иные элементы. Так, дождеприемник сверху закрывается защитной решеткой (пластиковой или металлической). На входе в отводящую систему устанавливается фильтрующая сетка, а внутри дождеприемника — пескоуловительная корзина.

Подготовительные работы

Обустройство ливневой канализации начинается с разработки проекта. Его желательно сделать одновременно с проектированием застройки и планированием использования участка. Прежде всего, необходимо правильно определить места установки точечных водосборников. Их следует расположить в самых низких точках участка, куда будут стекаться все ручьи после дождя. Во время строительства начинается обустройство дренажа для защиты сооружений и различных площадок с бетонным покрытием.

Важно выбрать место установки накопительных колодцев с учетом санитарных норм. Выбирается оптимальный маршрут отводящего трубопровода. Он не должен попадать под строения и иметь многочисленных поворотов. Если предусмотрена установка нескольких дождеприемников на участке, то воду от них можно отводить по одному трубопроводу через коллектор.

Работы по монтажу начинаются с подготовки площадки. Дождеприемник должен обслуживать максимально возможную площадь, но для этого необходимо обеспечить, чтобы вода поступала в него самотеком. Для этого на поверхности вокруг водосборника следует сформировать уклон, что особенно важно при заливке бетонных площадок.

Монтаж точечного водосборника

Для точечного водосборника ливневой канализации можно использовать готовые устройства или изготавливать его самостоятельно. Первый вариант в настоящее время наиболее распространен. Монтаж осуществляется в следующем порядке:

  1. Приобретается дождеприемник с полной комплектацией. Его объем должен соответствовать количеству осадков. Эти сведения можно получить в региональной метеослужбе.

  2. В выбранном месте роется яма по форме соответствующая конфигурации устройства (круглая или прямоугольная). Глубина ее может достигать 1–1,2 м, но, чаще всего, составляет 70–80 см. По размерам она должна превышать размеры дождеприемника на 10–15 см.

  3. На дно засыпается подушка из песка и щебня (гравия) толщиной 20–30 см. Ее следует тщательно утрамбовать и выравнять.

  4. Заливается основание из тощего бетона (обычно марки М50 или М75) толщиной не более 10 см.

  5. Устанавливается вертикально приобретенный дождеприемник. Перед этим в нем устанавливаются фильтры и пескоуловитель.

  6. В устройство вводится отводящая труба ливневой канализации. Ввод тщательно герметизируют.

  7. Зазор между стенками ямы и корпусом приемника бетонируется, что позволяет надежно закрепить водосборник.

  8. Сверху на дождеприемник устанавливается защитная решетка.

При монтаже важно, чтобы решетка расположилась на 3–5 см ниже уровня земли. Это исключает скопление влаги по ее краям.

Самодельный водосборник

Простой дождеприемник можно сделать своими руками следующим образом:

  1. Роется яма глубиной порядка 80–100 см и диаметром 1–1,2 м.

  2. На дно засыпается подушка из щебня толщиной 20–30 см.

  3. Из бетона заливается основание толщиной 10–15 см.

  4. Устанавливается опалубка, а внутри ее размещается армировка из стальных прутьев или проволоки диаметром 4–6 мм.

  5. Вводится труба водоотводящей системы.

  6. Заливаются стенки водосборника.

  7. Опалубка демонтируется. Сверху вокруг приемника формируется бетонная отмостка так, чтобы вода могла беспрепятственно стекать внутрь.

  8. На месте входа в отводящую трубу закрепляется фильтр в виде металлической сетки.

  9. Сверху устанавливается защитная решетка из металла или пластика.

Важно! При изготовлении дождеприемника своими руками нужно правильно оценить необходимый его объем.

Монтаж отводящей канализации

Для отводящей системы используются стандартные пластиковые или металлические канализационные трубы диаметром 100–160 мм. Монтаж осуществляется в таком порядке:

  1. Роется яма для накопительного колодца. Ее размер определяется по необходимому объему накопления воды. Для участка 6 соток достаточно смонтировать емкость объемом 600–800 л.

  2. Роется траншея, соединяющая дождеприемник и колодец, шириной 40–50 см. Глубина выбирается с учетом необходимости обеспечения уклона трубы из расчета 3 см на каждый 1 п. м.

  3. В местах поворота трассы роются ямы для монтажа смотровых колодцев. Если по схеме дренажа предусмотрено несколько точечных водосборников, то роется яма для установки колодца-коллектора. От каждого дождеприемника к ней подводится индивидуальная траншея. В коллекторном колодце несколько водных потоков объединяются в один и направляются в канализационную трубу.

  4. На дно траншеи засыпается подушка из песка и щебня толщиной 20–30 см с уплотнением и формированием уклона.

  5. Обустраиваются смотровые и накопительные колодцы.

  6. Укладываются канализационные трубы. Обязательно контролируется уклон. В месте расположения смотрового колодца должен располагаться разборный стык для чистки трубы.

  7. Производится обратная засыпка траншеи.

Важно! При монтаже отводящей канализации нужно обеспечить надежную герметизацию стыков и вводов. Для этого применяются специальные манжеты и фитинги.

Совмещение дождеприемника и накопителя

В регионах, где возможны обильные, но не частые осадки, точечные водосборники могут сами исполнять роль накопительных или фильтрующих колодцев. Этот вариант наиболее распространен при обустройстве дренажа в низине. При этом предпочтение отдается фильтрующей конструкции.

Для реализации такого способа применяется естественный фильтр. Дождеприемник в этом случае имеет герметичные стенки, но дно отсутствует. Вместо него засыпается щебень фракций 40–60 мм с уплотнением. Толщина слоя составляет не менее 30 см. Поверх щебня укладывается геотекстиль, задерживающий песок и грязь, что исключает заиливание фильтрующего слоя. Объем такого колодца-дождеприемника составляет не менее 200–300 л, что дает возможность собрать всю осадочную влагу, и постепенно ее сбросить в грунт. Глубина такого колодца может достигать 1,2–1,5 м. Важно достигнуть слоя грунта с повышенной водопроницаемостью.

Ливневая канализация точечного типа способна эффективно защищать участок от осадочной и талой воды. Она предотвращает обводнение грунта в местах, где приток воды наиболее интенсивен. При правильном размещении водосборников и оптимальной схеме дренажа обеспечивается полноценное осушение участка. В регионах с экстремальными климатическими условиями может использоваться система, совмещающая точечный и линейный дренаж.

Какой глубины должен быть дренажный колодец

Если грунтовые воды расположены слишком близко или нет оттока талых вод, даже крепкий фундамент будет постепенно разрушаться, а корни плодовых деревьев подгнивать. Поэтому для защиты строений на участке устраивают дренажную систему. Одним из элементов ее является дренажный колодец для отвода грунтовых вод, который имеет разное предназначение и устройство. Рассмотрим, какая глубина для него будет оптимальной и дадим несколько полезных советов.

Функции дренажного колодца

Колодцы являются обязательными элементами дренажных систем закрытого типа, устанавливаются для контроля уровня собираемых вод и технического обслуживания магистралей. Уже спустя год после запуска дренажа его работоспособность начинает ухудшаться по причине уменьшения проходимости трубы за счет отложений частиц ила и песка. Выкапывать каждую трубу было бы затруднительно — пришлось бы демонтировать практически всю дренажную систему. Поэтому и применяются дренажные колодцы для грунтовых вод.

По предназначению можно выделить три вида (цены на них можно посмотреть на http://www.politek-spb.ru/catalog/drenazh/kolodtsy_drenazhnye_inspektsionnye/):

  1. Поворотный колодец. Устанавливают в местах соединения или поворота дренажных магистралей, предназначен для очистки системы и контроля за ее функциями.
  2. Поглощающие или фильтрующие. Чаще устанавливаются на территориях, когда нет возможности сбрасывать воду в ливневку или канализацию. Глубина такого колодца не менее двух метров.
  3. Водоприемные или накопительные. Предназначены для сбора грунтовых и талых вод. Диаметр и глубина рассчитываются индивидуально.

Высота дренажных колодцев последних двух типов должна быть указана в проектной документации на осушающую участок систему. К глубине поворотного колодца подход немного другой.

Оптимальная глубина колодца

Поворотные или ревизионные колодцы устанавливаются на дренажных системах закрытого типа. Если высота фильтрующего колодца не менее двух метров, а накопительного три и более метров, то высота поворотных шахт напрямую зависит от расположения дренажных магистралей. Глубина их укладки определяется преследуемой целью:

  • для отвода с участка атмосферных осадков трубы располагаются на глубине 10-15 см;
  • для осушения верхнего слоя грунта для использования территории под огород или ягодники трубы укладывают на глубину 40-60 см;
  • для садоводства дренажную систему прокладывают на глубине 0,6-1,2 м.

Для защиты ленточного фундамента от разрушающего действия воды дренажную систему прокладывают примерно на полметра ниже подошвы фундамента. Такое же значение необходимо для защиты цокольного этажа от подтоплений.

Глубина дренажного колодца в этих случаях будет чуть больше глубины, на которую уложены перфорированные трубы. Важно не ошибиться с диаметром инспекционного колодца, в противном случае очистка системы и контроль уровня сбрасываемой воды будут затруднены. Если при расчете размеров возникли затруднения, лучше обратиться к специалистам, рассказать им особенности участка и попросить квалифицированной помощи. В этом случае система будет справляться с поставленной задачей в полном объеме.

Дренажный колодец своими руками: схема, устройство, установка

Виды дренажных колодцев

Если рассматривать в целом дренажный колодец устройство схема его монтажа напрямую связаны с инженерной системой, в которой он находит применение. То же можно сказать и о применяемых при его устройстве материалах.

Для дренажных систем

В дренажных системах колодцы могут выполнять различные функции. Их размещают по пути следования линии из подземных перфорированных труб (дрен) в местах разветвлений и соединений участков трубопроводов. Также встроенные в дренажную магистраль колодезные сооружения используют для ревизии и осмотра, чтобы убедиться в эффективности функционирования всей системы.

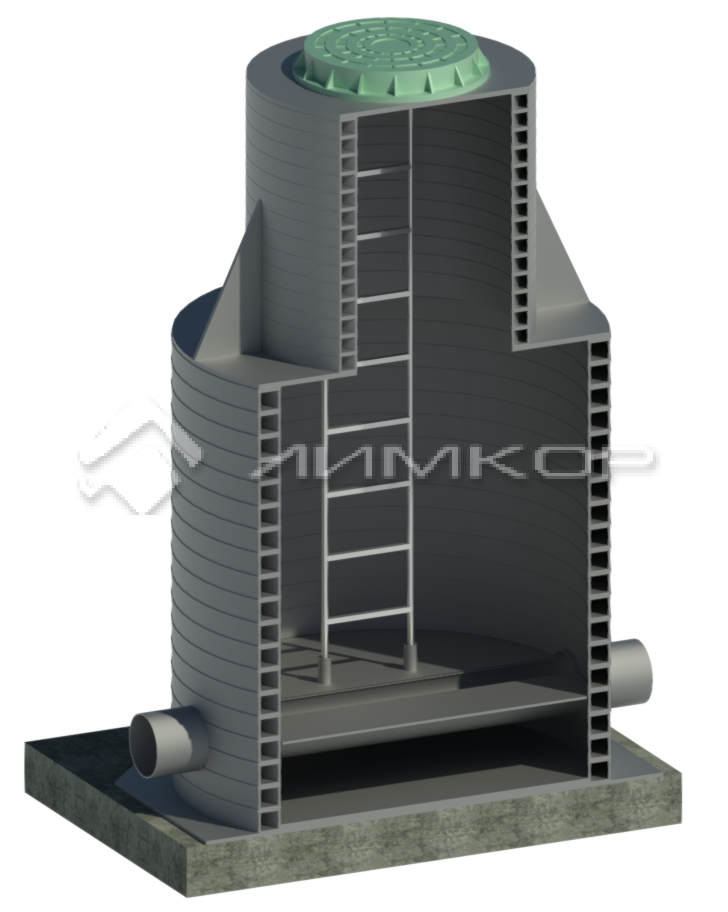

Типовой ревизионный, смотровой колодец для дренажа представляет собой отрезок гладкостенной или гофрированной с внутренними ребрами жесткости трубы большого диаметра без дна с интегрированным люком для крышки. К нему через отверстия в стенках, расположенных на некотором расстоянии от дна, подсоединяет дренажные перфорированные трубы. Скопившаяся на дне колодца вода частично уходит в грунт, а при повышении уровня поступает в следующий трубопровод дренажной системы.


Собранные в центральном коллекторе водные массы поступают в водоприемный дренажный колодец. Его выкапывают на глубину до водовсасывающих песчаных грунтов, стараясь пройти глинистые водоупорный слои.

Если толщина глинистого пласта слишком велика, останавливаются на определенном расстоянии от поверхности, а дренажный колодец используют в качестве накопительного с отводом излишков воды за территорию при помощи электронасоса. Водоприемные колодезные сооружения устраивают из крупноразмерных отрезков гофротруб или бетонных колец, в некоторых конструкциях для улучшения фильтрации в грунт делают отверстия в боковых стенках.

Для септиков

В отличие от биологических септиков с аэробными бактериями и наивысшей степенью очистки канализационных сточных вод, которые можно использовать не только для полива огородов, но и во многих хозяйственных целях, стоки после обычных септиков-отстойников загрязняют окружающую среду. Поэтому для их утилизации в грунт используют дренажные колодцы с фильтрующими засыпками. Типовое устройство дренажного колодца для септика — закопанные в землю бетонные кольца, на дно которой насыпан крупнозернистый песок толщиной 150 — 400 мм и такой же слой гравия или щебня.


Для уменьшения загрязнения почвы канализационными стоками, которые могут проникнуть в нижние водоносные бассейны с чистой водой, требуется периодическая смена раз в несколько лет фильтрующий засыпки. При этом колодцы из полимерных труб не слишком практичный вариант в силу высокой стоимости гофротруб больших диаметров, их легкого веса, недостаточной жесткости и прочности для проведения работ с опусканием человека.

Для ливневой канализации

Ливневую канализацию в виде трубопроводной магистрали прокладывают под землей, а также устраивают из поверхностных лотков с решетками. В обоих случаях дальнейший водоотвод осуществляется по подземному трубопроводу. Для сбора и утилизации вод используют выкопанные в земле до водовпитывающих песчаных слоев дренажные колодезные сооружения.


Типовое устройство дренажного колодца для ливневой канализации — это погруженные в грунт бетонные кольца без днища и верхней плоской крышкой с лючком. Менее популярен вариант из крупногабаритных отрезков пластиковых труб из-за их высокой стоимости и отсутствия в комплектации накрывных элементов с люком.

Материалы изготовления дренажных колодцев

Основными материалами для дренажных колодцев являются полимеры и бетонные кольца (лучшие специальные колодезные с замками).

В торговой сети можно приобрести готовый смотровой или ревизионный колодец для дренажа в широком диапазоне высот и диаметров. Они оснащены лючком с крышкой и закрытым днищем с патрубками для подключения трубопроводов.


Если необходим колодец для фильтрации сточных вод, сбора и их дальнейшей утилизации в грунт, наилучший вариант — применение бетонных колец. Их отличие от пластиковых двухслойных трубных аналогов с ребрами жесткости (Корсис) — низкая стоимость, доступность, широкий ряд типоразмеров, наличие в комплектации днищ и крышек, большой вес, препятствующий всплытию.

Можно сказать, что по совокупности достоинств бетонные колодезные кольца больших диаметров на порядок практичнее, чем любой пластиковый колодец для дренажа аналогичных размеров.

Колодец для хранения Определение | Law Insider

Связанный с

Колодец для хранения

Горизонтальная скважина означает ствол скважины, пробуренный сбоку под углом не менее восьмидесяти (80) градусов к вертикали или с горизонтальным выступом, превышающим сто (100) футов при измерении от начальная точка проникновения в продуктивный пласт через окончание отвода в том же общем источнике питания.

Складское помещение означает любое место, объект или транспортное средство, которые используются для хранения и защиты устройства для рентгенографического облучения, радиационной установки или контейнера для хранения, когда они не используются для рентгенографических операций.Зоны хранения запираются или имеют физический барьер для предотвращения случайного воздействия, вмешательства или несанкционированного удаления устройства, машины или контейнера.

Нефтеперерабатывающий завод означает объект, используемый для производства моторного топлива из сырой нефти, недоработанных масел, сжиженного природного газа или других углеводородов, из которого моторное топливо может удаляться по трубопроводу, морским судном или на эстакаде.

Поверхностные воды означает воды на поверхности земли, содержащиеся в границах, созданных естественным или искусственным путем или рассеянных.Вода из природных источников относится к поверхностным водам, когда она выходит из источника на поверхность земли.

Поверхностные воды Под понимаются все воды государства, определенные в ОШ 143-212, за исключением подземных вод.

Производственная зона означает ту часть операции по кормлению животных, которая включает зону содержания животных, зону хранения навоза, зону хранения сырья и зоны сбора отходов. Зона содержания животных включает в себя, но не ограничивается, открытые площадки, загонные площадки, откормочные площадки, стойла, стойла, коровники с беспривязным содержанием животных, доильные залы, доильные центры, помещения для мытья или обработки яиц, помещения, используемые для хранения и утилизации/ обработка смертных случаев, скотных дворов, скотных дворов, загонов для лекарств, ходунков, дорожек для животных и конюшен.Зона хранения навоза включает, помимо прочего, лагуны, пруды для стока, навесы для хранения, склады, хранилища под домом или ямы, резервуары для жидкости, статические сваи и компостные сваи. Зона хранения сырья включает, но не ограничивается, бункерами для корма и бункерами для силоса. Зона локализации отходов включает, но не ограничивается, отстойниками и участками в пределах берм и отводов, которые отделяют незагрязненные ливневые стоки.

Livingston Daily Press & Argus

Компания Southwest Gas ликвидирует три скважины для хранения природного газа на каждую горизонтальную скважину для хранения, пробуренную на 70-скважинном газохранилище Хауэлл площадью 12 000 акров, сообщил представитель компании.

Этот проект является беспроигрышным для сообщества и компании, поскольку он ликвидирует скважины при одновременном повышении эффективности залегания трубопровода и удаления природного газа, заявила пресс-секретарь Вики Андерсон Гранадо.

Компания третий год занимается проектом, в ходе которого существующие вертикальные скважины перекрываются, а резервуары для хранения природного газа, расположенные на территории городов Хауэлл, Марион и Генуя, пробуриваются горизонтально.

Проект не включает бурение новых месторождений природного газа или гидроразрыв пласта, или «фрекинг», при котором также используется горизонтальное бурение.

Каждая горизонтальная скважина достигает хранилища природного газа после доступа к трем вертикальным скважинам, пояснил Гранадо.

«Каждая новая скважина, которую мы бурим, из-за горизонтального (бурения) позволит нам уменьшить нашу площадь. Мы предполагаем, что сообщество будет счастливо, что мы можем это сделать», — сказала она.

«Это помогает делать то, что мы делаем лучше и быстрее. Это не меняет того, сколько газа мы там фактически храним», — добавил Гранадо. «Это просто модернизация нашей системы.

Газохранилище Хауэлл было местом добычи природного газа в 1940-х годах и было преобразовано в хранилище около 20 лет спустя. Природный газ хранится и вывозится с месторождения в зависимости от спроса, который обычно выше в зимние месяцы.

Это единственное подземное хранилище газа в округе Ливингстон.

В настоящее время ведется бурение горизонтальных скважин на складе вдоль Чилсон-роуд к северу и югу от межштатной автомагистрали 96 в городке Генуя.

Проект продолжится в следующем году, сказал Гранадо.Процесс не увеличивает вместимость поля хранения.

Горизонтальное бурение также часто используется во время гидравлического разрыва пласта, или «фрекинга», процесса, при котором смесь воды, песка и химикатов закачивается в горную породу. Процесс предназначен для разрушения горных пород и максимального извлечения нефти или природного газа.

Это «две совершенно разные технологии», однако, сказал Шон Леман, геолог из Департамента качества окружающей среды штата.

В этом случае горизонтальные скважины улучшают месторождения и извлекают существующий природный газ, сказал Lehman.

«Это именно то, для чего используется этот резервуар. В этом нет ничего необычного», — сказал он.

Генуэзский проект сначала напугал жительницу Чилсон-роуд Бонни Фиш, которая устала от шума на площадке и того, что, по ее мнению, могло быть гидроразрывом пласта на месторождении Хауэлл.

Трещина в колодце Conway Township вызвала опасения по поводу гидравлического разрыва пласта в округе Ливингстон. Использование химических веществ, используемых в процессе, заставило некоторых задаться вопросом, может ли фрекинг загрязнить воду или поверхности земли.

Позже Фиш заверили, что текущий проект не включает гидроразрыв пласта и проводится глубоко под ее источником грунтовых вод.

«Я сказала: «Перекрестите свое сердце и надейтесь умереть, если вы не занимаетесь фрекингом», — вспоминает она.

«Теперь я чувствую себя намного лучше, зная, что они делают», — добавил Фиш.

Свяжитесь с корреспондентом Daily Press & Argus Кристофером Бенаном по телефону 517-548-7108 или по электронной почте [email protected]. Подпишитесь на его @LCLansingGuy в Твиттере.

ОНЛАЙН

Узнайте больше о хранении природного газа в Мичигане на http://www.dleg.state.mi.us/mpsc/gas/about3.htm.

Набор для собрания подвижного трубопровода

Собрание сообщества по отдельному предлагаемому проекту подвижного трубопровода состоится в 19:00. 28 августа, Oceola Township Hall, 1577 N. Latson Road.

Две экологические группы, Protect Our Land And Rights и Pipeline Safety Trust, рассмотрят опасения жителей по поводу проекта, начало которого предлагается начать в 2016 году.

встреча по предложению в июле в Fenton Township.

Проект Rover Pipeline продлит 42-дюймовый газопровод от Огайо до границы с Канадой. Ожидается, что он частично будет следовать маршруту сырой нефти Enbridge Energy LP Line 6B, который проходит с юго-запада на северо-восток через округ Ливингстон.

План ожидает утверждения Федеральной комиссией по регулированию энергетики.

Узнайте больше о предлагаемом проекте газопровода на http://www.energytransfer.com/ops_etrover.aspx. Позвоните на горячую линию проекта по бесплатному номеру 888-844-3718, если у вас возникнут вопросы.

Каротаж наблюдательных скважин в газохранилище | Journal of Petroleum Technology

Abstract

Подземное хранение газа является относительно новым в некоторых частях страны, и связанные с этим проблемы уникальны. Некоторые из этих проблем могут быть решены с помощью услуг каротажа электрических проводов. Информация о фактической газонасыщенности, росте газового пузыря и утечке в зоны поглощения может быть получена с помощью программы каротажа плотности каротажа и гамма-нейтронного каротажа.Выбор каротажных служб для наблюдения определяется методом заканчивания. Если скважина через зону хранения не обсажена, для определения газонасыщенности можно использовать каротаж плотности пласта. При установке кожуха через зону хранения используется нейтронный каротаж. Полевые примеры проектов, расположенных в Иллинойсе, Индиане и Кентукки, используются для иллюстрации методов интерпретации.

Введение

Газ хранится в проницаемых и пористых формациях, которые имеют подходящую покрывающую породу и достаточную непроницаемость, обусловленную структурой или стратиграфией.Зоны хранения бывают двух основных типов:

  1. те, которые первоначально были водоносными горизонтами, содержащими только воду, и

  2. те, которые содержали газ или нефть, а также воду.

Каротажные диаграммы, зарегистрированные в наблюдательной скважине хранилища газа, во многих случаях такие же, как и в нефтяной промышленности. Однако есть существенная разница в интерпретации и применении журналов. На месторождении газонасыщенность нередко меняется ежедневно по мере закачки или отбора газа, а иногда газ перемещается из зоны хранения в другой проницаемый и пористый горизонт и скапливается там в значительных количествах.Важно знать, сколько газа имеется в зоне хранения и какое количество мигрировало на другой горизонт. В настоящее время для определения газонасыщенности в зоне хранения используются два прибора:

  1. плотностной каротаж при установке обсадной колонны на верхнюю часть зоны и

  2. нейтронный каротаж при установке обсадной колонны был установлен через зону хранения.

Каротаж плотности наблюдательных скважин

Каротаж плотности пласта измеряет среднюю объемную плотность пласта, исследуемого прибором. Объемная плотность p формации, имеющей плотность зерен pa и пористость, заполненную флюидом с плотностью p, определяется по формуле:

(1)

Жидкости, представляющие интерес в газохранилищах, представляют собой пластовую воду и газ. Плотность пластовой воды p. колеблется от 1 до 1,15 г/см3 в зависимости от температуры, давления и солености. Плотность газа р в этих относительно неглубоких резервуарах низкого давления пренебрежимо мала и может считаться равной нулю. Таким образом, р в уравнении 1 можно записать как:

В резервуаре, содержащем только воду и газ, уравнение.1 для насыпной плотности можно поэтому записать:

, где Sw — доля объема пор, заполненная водой с плотностью p. (оставшаяся доля объема пор, 1 — Sw или Sg, заполненная газом, плотность которого pg считается равной нулю). Решая последнее уравнение для Sw и принимая pw равным 1:

Поскольку (2)

Уравнение 2 дает газонасыщенность, когда известны phi и p. может быть принято равным 2,65 г/см3 для большинства песчаников, 2,71 г/см3 для большинства известняков и 2,87 г/см3 для доломитов. Значение phi известно из анализа керна или результатов каротажа плотности или акустического каротажа, когда коллектор содержал только воду (до закачки газа). Значение p представляет собой истинную объемную плотность зоны, когда она содержит некоторое количество газа. уравнение 2 можно использовать, когда истинное p известно.

JPT

P. 745ˆ

Подземное хранение и утилизация | ВСП

WSP USA — ведущий инженер и строитель подземных хранилищ и связанных с ними наземных сооружений. Наш обширный портфель проектов включает в себя каверны для хранения жидких и газообразных углеводородов и сжатого воздуха, разработанные раствором, и твердые породы, а также хранилища водоносных горизонтов и истощенных резервуаров.Всего мы работали над более чем 300 проектами пещер.

Мы предоставляем полный спектр услуг по добыче раствором, от геологических исследований до окончательного строительства, эксплуатации и технического обслуживания. Мы работали над многочисленными громкими проектами, в том числе над стратегическим нефтяным резервом США (SPR). постоянная техническая поддержка.

Мы также предлагаем услуги по проектированию и строительству каверн в горных породах для обеспечения безопасного и экономичного хранения углеводородов, таких как природный газ, пропан, бутан и сырая нефть. Мы спроектировали и построили более 90% шахтных выработок в США.

Наши специалисты также имеют опыт проектирования, строительства и эксплуатации сложных наземных сооружений, связанных с кавернами для хранения, включая установки выщелачивания, компрессорные станции, резервуарные парки, трубопроводы и терминалы наливных жидкостей.

Истощенные нефтяные и газовые резервуары также открывают возможности для хранения энергии — наши эксперты анализируют истощенные нефтегазовые зоны на предмет наличия потенциала хранения природного газа и разрабатывают программы для поиска и подготовки водоносных горизонтов для хранения. У нас есть опыт в развитии новых мощностей и повышении производительности существующих мощностей.

Мы также являемся лидером в области проектирования, бурения и технического обслуживания глубоких нагнетательных скважин, в том числе скважин, отнесенных к классу I и классу II в США. Агентство по охране окружающей среды. Мы предоставляем полный спектр услуг, включая проектирование и управление бурением, операции по хранению и утилизации скважин, а также испытания на механическую целостность.

За прошедшие годы наши возможности расширились за счет приобретения нескольких фирм, предлагающих дополнительные услуги. Ключом к этим возможностям является профессиональный персонал с техническими знаниями и новаторским духом, необходимый для предложения эффективных решений в сегодняшней динамичной нормативно-правовой и деловой среде.

ВРЕМЕННАЯ ЛИНИЯ

1977: создано совместное предприятие PB-KBB для проектирования Стратегического нефтяного резерва США.
1978: зарегистрирован как PB-KBB .
1989: Приобретен Fenix ​​& Scisson
2001: Приобретено UGS , ранее Sofregaz US
2002: Подразделение Parsons Brinckerhoff , находящееся в полной собственности; названный PB Energy Storage Services (PB ESS)
2014: Parsons Brinckerhoff приобретен WSP
2017: Начал работу как WSP США

Проект за проектом, мы помогаем нашим клиентам достигать сложных целей и реализовывать сложные проекты. Узнайте, что мы можем сделать для вас.


Исследование: тысячи жителей Огайо живут рядом со скважинами для хранения природного газа

Согласно исследованию, опубликованному на этой неделе в журнале Environmental Health, около 30 000 жителей Огайо живут в пределах 650 футов от подземного хранилища природного газа.

В ходе исследования были изучены хранилища в шести штатах, и было обнаружено, что 65 процентов колодцев находятся в городских и пригородных районах. Скважины задерживают природный газ перед поставкой предприятиям и населению.

«Глядя на эти колодцы, я понял, что они были на задних дворах людей», — сказал ведущий автор Дрю Миханович, научный сотрудник Центра климата, здоровья и глобальной окружающей среды Гарвардского университета. «Они были в окрестностях — несколько иначе, чем вы могли бы подумать о новых, нетрадиционных колодцах в сельской местности».

Многие колодцы, по-видимому, появились раньше, чем вокруг них образовалась застройка, сказал он. Миханович сказал, что надеется, что исследование даст больше информации о той части цепочки поставок природного газа, которая не часто обсуждается.

В 2015 и 2016 годах многомесячная утечка на складе Алисо-Каньон в Южной Калифорнии привела к перемещению тысяч людей из этого района. Позже SoCalGas выплатила почти 120 миллионов долларов компенсации за утечку.

По словам Михановича, такие утечки метана из колодцев могут способствовать изменению климата. Государственные данные об утечках в Огайо не были немедленно доступны.

Скважины-хранилища Огайо сгруппированы в нескольких местах по всему штату, в том числе на юге округа Лорейн, между Мэнсфилдом и Вустером, к северо-западу от Кантона и к югу от Ланкастера.

«Если вы посмотрите на накопительные колодцы в округах Старк, Саммит и Уэйн, которые находятся в Доминионе, они датируются 1940-ми годами, задолго до того, как этот район стал заселенным», — сказал представитель Ассоциации нефти и газа Огайо Майк Чедси.

Конгресс утвердил новые правила для трубопроводов и хранилищ в связи с утечкой в ​​каньоне Алисо. Федеральное управление по безопасности трубопроводов и опасных материалов выпустило правила в конце 2016 года, но приостановило выполнение некоторых правил в июне 2017 года.

Помимо Огайо, в ходе исследования были изучены скважины в Пенсильвании, Нью-Йорке, Западной Вирджинии, Мичигане и Калифорнии. В качестве авторов присоединились исследователи из университетов Бостона, Дьюка и Колумбии, а также Гарвардской школы права и Бостонской детской больницы. Исследование финансировалось Heinz Endowments и Фондом защиты окружающей среды.

Copyright 2021 90.3 Поток идей WCPN. Чтобы узнать больше, посетите поток идей 90.3 WCPN.

Класс VI — Скважины, используемые для геологического связывания углекислого газа

На этой странице:


Определение скважин класса VI

Скважины

класса VI используются для нагнетания углекислого газа (CO 2 ) в глубокие горные породы. Это долгосрочное подземное хранилище называется геологической секвестрацией (ГС). Геологическое улавливание относится к технологиям для сокращения выбросов CO 2 в атмосферу и смягчения последствий изменения климата.


Защита ресурсов питьевой воды

Скважины UIC Class VI закачивают CO2 для длительного хранения, чтобы уменьшить выбросы в атмосферу. Требования к колодцам

класса VI предназначены для защиты подземных источников питьевой воды (USDW). Адрес требований:

  • Размещение
  • Строительство
  • Операция
  • Тестирование
  • Мониторинг
  • Закрытие

Правила касаются уникальной природы CO 2 впрыска для GS, включая:

  • Относительная плавучесть CO 2
  • Подземная мобильность
  • Коррозионная активность в присутствии воды
  • На проектах GS ожидаются большие объемы закачки

В декабре 2010 года Агентство по охране окружающей среды опубликовало Федеральные требования программы контроля за подземной закачкой (UIC) для двуокиси углерода (CO 2 ) геологической секвестрации (GS) Окончательное правило скважин (правило класса VI).

Ознакомьтесь с Окончательным правилом для колодцев класса VI.


Требования к скважинам класса VI

EPA разработало специальные критерии для скважин класса VI:

  • Расширенные требования к характеристике площадки
  • Требования к конструкции нагнетательной скважины для материалов, которые совместимы и могут выдерживать контакт с CO 2 в течение срока службы проекта GS
  • Требования к эксплуатации нагнетательных скважин
  • Всеобъемлющие требования к мониторингу, охватывающие все аспекты целостности скважины, CO 2 закачки и хранения, а также качества грунтовых вод во время закачки и периода ухода за участком после закачки
  • Требования финансовой ответственности, обеспечивающие наличие средств на весь срок реализации проекта GS (включая уход за местом инъекции и реагирование на чрезвычайные ситуации)
  • Требования к отчетности и ведению документации, которые предоставляют информацию по конкретному проекту для постоянной оценки операций Класса VI и подтверждения защиты USDW

Справочная информация о геологической секвестрации

Геологическая секвестрация — это процесс закачки двуокиси углерода, захваченной из промышленных (например,например, производство стали и цемента) или энергетический источник (например, электростанция или предприятие по переработке природного газа), в глубокие подземные горные породы для длительного хранения. Это часть процесса, который часто называют «улавливанием и хранением углерода» или CCS.

Подземная закачка CO 2 для таких целей, как увеличение добычи нефти (EOR) и увеличение добычи газа (EGR), является давней практикой. Впрыск CO 2 специально для GS связан с различными техническими проблемами и потенциально гораздо большими объемами CO 2 и более масштабными проектами, чем в прошлом.

EPA окончательно определило требования к GS, включая разработку нового класса скважин, класса VI, в рамках программы UIC SDWA. Эти требования, также известные как правило класса VI, предназначены для защиты подземных источников питьевой воды.

Правило Класса VI основано на существующих требованиях программы UIC с обширными специальными требованиями, которые касаются закачки углекислого газа для долгосрочного хранения, чтобы гарантировать, что скважины, используемые для геологической секвестрации, должным образом:

  • Находится
  • Построен
  • Испытано
  • Под наблюдением
  • Профинансировано и закрыто

Это правило предоставляет владельцам или операторам гибкость в отношении глубины закачки в различных геологических условиях в Соединенных Штатах. Гибкость включает в себя глубокие пласты и нефтяные и газовые месторождения, переведенные в места хранения углекислого газа.

В отдельном нормотворчестве в соответствии с Законом о чистом воздухе EPA завершило требования к отчетности в рамках программы отчетности по парниковым газам для всех объектов, которые вводят CO 2 под землю. Информация, полученная в рамках программы отчетности по парниковым газам, позволит Агентству по охране окружающей среды отслеживать количество углекислого газа, получаемого этими объектами.


Перечень скважин класса VI, разрешенных EPA

EPA ведет реестр разрешенных скважин класса VI и заявок на получение разрешений класса VI, которые были поданы в EPA и в настоящее время находятся на рассмотрении.

Ознакомьтесь с таблицей скважин класса VI, разрешенных EPA.


Руководящие документы класса VI

Агентство по охране окружающей среды разработало руководящие документы для поддержки правил класса VI. Руководящие документы были подготовлены для оказания помощи в реализации программы директорам UIC и помощи в соблюдении требований для владельцев или операторов скважин класса VI. Окончательные руководящие документы уточняют требования правил класса VI и содержат дополнительные рекомендации по внедрению и соблюдению.

Ознакомьтесь с инструктивными документами класса VI.


Форма заявки на получение разрешения класса VI

Агентство по охране окружающей среды разработало схему подачи заявок на получение разрешений на скважины класса VI UIC. В документе представлен обзор элементов и связанных с ними действий, которые заявитель может выполнить во время разработки заявки на ввод CO 2  для GS в рамках программы UIC Class VI. Схема также служит подробным указателем к нескольким руководящим документам EPA класса VI, которые содержат информацию, относящуюся к заполнению заявки класса VI.Потенциальным заявителям на получение разрешений рекомендуется проконсультироваться со своим разрешительным органом UIC о конкретных потребностях их проекта на ранней стадии процесса подачи заявки. Заявителям также рекомендуется ознакомиться с Правилами Класса VI и руководящими документами EPA, которые доступны на веб-сайте EPA, чтобы лучше понять процесс подачи заявок на получение разрешений Класса VI.

Просмотрите схему заявки на получение разрешения класса VI.


Инструмент данных геологической секвестрации (GSDT)

В соответствии с правилом класса VI в 40 CFR 146.91(e), владельцы или операторы скважин класса VI должны предоставлять информацию о проекте геологической секвестрации (GS) непосредственно в EPA в электронном формате, одобренном EPA. Это требование применяется независимо от того, находится ли проект в штате с первичным органом правоприменения (приоритетом) в отношении скважин класса VI.

Инструмент данных о геологической секвестрации Агентства по охране окружающей среды США (GSDT) представляет собой централизованную веб-систему, которая получает, хранит и управляет данными класса VI и удовлетворяет требованиям электронной отчетности класса VI. Операторы, подающие заявки на получение разрешений класса VI в штатах, где Управление по охране окружающей среды имеет прямое право реализации, должны представить материалы заявки в Агентство по охране окружающей среды через GSDT. Соискатели разрешения могут загрузить регистрационную форму GSDT на странице входа в систему по адресу https://epa.velo.pnnl.gov/.

Дополнительные сведения о GSDT, управлении данными класса VI и отчетности см. в приведенных ниже ресурсах.

Ресурсы

Геологическое связывание двуокиси углерода, программа контроля подземной закачки, класс VI. Руководство по отчетности, ведению учета и управлению данными для владельцев или операторов


Контактная информация

Просмотрите список контактов Класса VI Программы управления подземными закачками (UIC).


Дополнительная информация

Дополнительную информацию об изменении климата и секвестрации можно найти на веб-сайтах EPA Global Warming и Министерства энергетики.

Дополнительную информацию о подтверждающих документах, касающихся разработки правила GS, можно найти на Regulations.gov.

Хранение и восстановление водоносных горизонтов | Район управления водными ресурсами Южной Флориды

Хранение и восстановление водоносного горизонта (ASR) относится к процессу пополнения, хранения и восстановления воды в водоносном горизонте.Установки ASR используются во Флориде и на всей территории Соединенных Штатов уже около 40 лет. В настоящее время по всему штату работает более тридцати систем ASR, использующих около 100 скважин для подпитки, хранения и извлечения. Карта объектов ASR во Флориде показана справа. Системы ASR в настоящее время используются для хранения питьевой воды, частично очищенных поверхностных вод, подземных вод и регенерированных вод.

Поверхностная вода собирается в периоды ее избытка (обычно в сезон дождей во Флориде), обрабатывается в соответствии с применимыми стандартами воды, а затем закачивается в водоносный горизонт через скважину. Воду можно хранить, а затем извлекать и распределять для таких целей, как водоснабжение или восстановление экосистемы. Большинство объектов ASR во Флориде хранят воду в верхнем водоносном горизонте Флориды, в основном в районах, где водоносный горизонт является солоноватым или несколько соленым.

Процесс перезарядки, хранения и восстановления называется циклом. Как правило, ASR реализуется в годовом цикле, при котором пополнение избыточного стока в сезон дождей накапливается, а затем извлекается для распределения в сухой сезон.Технология ASR дает возможность хранить большое количество воды без необходимости в обширных участках земли, которые потребуются для наземных хранилищ. Система ASR также может обеспечивать большие объемы воды в течение длительных периодов времени, увеличивая запасы воды во время сезонных и многолетних засух.

Введение в технологию ASR можно найти по следующей ссылке (видео):

Хранение и восстановление водоносных горизонтов Введение



Региональное исследование CERP ASR (обновлено в июне 2015 г.

)

Пилотные проекты CERP ASR

Комплексный план восстановления Эверглейдс (CERP), утвержденный Конгрессом в 2000 году, обеспечивает основу для «восстановления, сохранения и защиты экосистемы южной Флориды, обеспечивая при этом другие связанные с водой потребности региона, включая водоснабжение и защиту от наводнений.«Успешная реализация CERP требует поиска способов хранения воды для улучшения количества, качества, времени и распределения потоков в экосистеме Эверглейдс. Одной из основных технологий хранения, предложенных в CERP, является ASR. Однако внедрение CERP ASR требовало устранения многих неопределенностей до расширения технологии. Пилотные проекты CERP ASR были инициированы для устранения технических неопределенностей до полной реализации ASR, предусмотренной в CERP.

Две системы ASR (Kissimmee River и Hillsboro) были построены и испытаны для оценки осуществимости ASR в местах, где хранилище ASR может быть расширено в будущем.Система ASR на реке Киссимми была спроектирована, построена и испытана в эксплуатации Инженерным корпусом армии США. Система Hillsboro ASR была спроектирована, построена и испытана в эксплуатации Управлением водного хозяйства Южной Флориды. Успешное завершение циклических испытаний на обоих объектах ASR подтвердило, что технология ASR является приемлемой альтернативой для хранения избыточных стоков поверхностных вод в этих географических точках. Ссылки на отчеты пилотного проекта приведены ниже.

Ссылки на пилотный проект CERP ASR

Региональное исследование CERP ASR

В рамках CERP, District and U.Инженерный корпус армии Южной Флориды исследовал использование ASR для хранения воды в интересах Эверглейдс и других природных систем в Южной Флориде. Совместно разработанное региональное исследование ASR документирует результаты более чем десятилетних научных и инженерных исследований и служит техническим руководством при рассмотрении ASR как части будущих усилий по восстановлению Эверглейдс.

Исследование включало результаты двух пилотных проектов ASR, успешно построенных и испытанных вдоль реки Киссимми и канала Хиллсборо. Исследование также включало результаты многочисленных региональных исследований, проведенных межведомственной междисциплинарной группой ученых и инженеров для устранения технических неопределенностей. Важные результаты исследования показали, что меньшее количество скважин может быть безопасно реализовано по всей южной Флориде, и что не было выявлено фатальных недостатков, которые могли бы помешать внедрению технологии для выгод региональной экосистемы.

Национальный исследовательский совет (NRC) опубликовал экспертную оценку проекта исследования в апреле 2015 года, заключив, что оно «значительно улучшает понимание крупномасштабного внедрения ASR в Южной Флориде.» Подход к поэтапному адаптивному восстановлению для ASR может включать один или несколько кластеров из пяти скважин ASR для устранения критических неопределенностей, таких как эффективность извлечения, производительность, долгосрочное качество воды и экологические последствия.

Ссылки на региональные исследования CERP ASR

 Научный план ASR на 2021 год

Хотя технология ASR успешно используется во Флориде с 1983 года, высказываются опасения по поводу широкомасштабного применения ASR, как это предусмотрено в CERP. В 2015 году Национальный исследовательский совет рассмотрел отчет о технических данных регионального исследования ASR и подготовил отчет о своих выводах. В отчете сделан вывод о том, что CERP ASR следует продвигать поэтапно, продолжая при этом устранять некоторые остающиеся неопределенности.

Чтобы устранить эти неопределенности, инженерный корпус армии округа и армии США разработал Научный план ASR на 2021 год, в котором описаны потенциальные исследования, которые необходимо провести по мере поэтапного внедрения скважин ASR.Разработанный при участии независимой экспертной группы ученых, Научный план ASR на 2021 год представляет собой всеобъемлющую программу научных исследований, которая будет поддерживать поэтапный график реализации ASR для Проекта восстановления водораздела озера Окичоби (LOWRP). Хотя предлагаемые исследования предназначены для проведения в местах ASR, указанных в Интегрированном отчете о реализации проекта LOWRP и Заявлении о воздействии на окружающую среду, они могут иметь применение, выходящее за рамки компетенции LOWRP.
