параметры, расчет, возведение, глубина заложения

Забор является очень важной конструкцией в каждом домохозяйстве, он ограждает участок от незваных гостей, и надежность ограждения напрямую зависит от выбора и расчета конструкции, качества выполнения строительных работ. Помимо ограждающей функции, забор выступает элементом ландшафтного дизайна, придавая участку эстетичный вид, а его хозяйвам престиж. Но надежный забор невозможно соорудить без надежной основы — фундамента. Вот как раз о фундаменте и технологии его возведения и пойдет речь в этой статье. Заборы и ограждения выполняют из различных материалов – металлических прутьев, профнастила, деревянного штакетника, кирпича. Для обеспечения прочности и устойчивости забора из любого материала необходим фундамент, причем его размеры и конструкция напрямую зависит от выбранного типа забора и опорных элементов, калитки и ворот. Немаловажным фактором являются грунты, на которых возводится забор. Фундамент для забора можно построить своими руками, а можно нанять профессиональных строителей.

Но в любом случае нужно иметь представление об его возведении, чтобы контролировать правильность и качество строительства, что в последствии сэкономит вам деньги.

Как правило при возведении забора выбирают ленточный фундамент. Его рекомендуется использовать как для тяжелых видов заборов, которые устанавливаются на пучинистых грунтах, так и заборов средней тяжести. Благодаря прочному железобетонному строению такой фундамент обладает долговечностью и надежностью, а также переносит повышенные нагрузки от высоких монолитных заборов.

Обоснование выбора ленточного фундамента

Фундамент должен выдерживать не только нагрузки от самого забора, но и нагрузки, прилагаемые к нему при открывании ворот, при сильном ветре и пучении грунта. Именно поэтому необходимо правильно подобрать тип фундамента.

При установке тяжелого кирпичного или блочного, бетонного забора необходимо возведение ленточного фундамента с армированием по всему периметру участка. Под тяжелыми колоннами или воротами можно выполнить расширение фундамента или установку свай.

При выполнении легкого забора из профнастила достаточно выполнить свайный фундамент в местах установки опор. При этом глубина свай с зацементированными в них опорами должна быть достаточной для того, чтобы выдерживать ветровую нагрузку без опрокидывания и крена забора. Опоры ворот и калиток также необходимо заглубить в грунт на глубину не менее 1,5 метров.

Глубина заложения основания

Ключевым параметром при возведении фундамента является — глубина заложения основания. Несмотря на то, что для заборов применяют стандартную глубину заложения основания, это 60-80 см, необходимо учитывать и саму конструкцию будущего ограждения.

Важный фактор при определении глубины заложения фундамента — это глубина промерзания грунта.

Так, для не тяжелых ограждений и ограждений средней тяжести , достаточно заложить фундамент на глубину 50-60 см.

А вот глубина фундамента под кирпичный, тяжелый забор рассчитывается с учетом нескольких показателей. Основным значением является величина, на которую промерзает почва зимой. Для этих конструкций глубина должна иметь величину ниже этого уровня на 30- 40 см. Сам показатель промерзания почвы определяется климатической зоной и составом самого грунта на участке.

Например для южных регионов глубина промерзания 0,6 м. Добавляем еще 0,2 м для надежности и получаем 0,8 м — это и будет минимальная глубина заложения фундамента. В регионах где много насыпных грунтов часто приходится копать глубже, чтобы добраться до твердой породы.

Как вариант, для забора из профнастила рекомендуется основание узкое по ширине, но достаточно глубокое, а вот для тяжелых заборов фундамент должен иметь большую ширину, а глубина может быть меньше.

Рассчитать фундамент по несущей способности грунта очень просто, несмотря на видимую сложность и большой объем. Весь расчет сводится к определению минимальной площади основания фундамента, при которой грунт без проблем выдержит всю массу забора.

Формула для расчета минимальной площади основания фундамента выглядит следующим образом:

S > ?n · F / (?c · R0)

?c — коэффициент условий работы

?n = 1,2- коэффициент надежности

F — нагрузка на основание (вес забора + вес фундамента + различные дополнительные нагрузки)

R0 -расчетное сопротивление грунта под основанием фундамента

S — площадь основания фундамента (см2)

Как этим пользоваться? Все просто, по формуле мы рассчитываем минимальную площадь опоры фундамента на землю, реальная площадь опоры должна быть несколько большей для обеспечения запаса прочности фундамента.

Все параметры для формулы можно определить по таблицам в специализированной литературе.

Не стоит забывать и об опорах. Глубина ленточного фундамента под забор может быть недостаточная для их устойчивости. Опоры необходимо устанавливать на глубину 90 см. для этого в местах их установки проводят дополнительное бурение.

Для чего нужно армирование фундамента

Армирование фундамента необходимо для улучшения основных параметров фундамента и для увеличения срока эксплуатации.

Армирование фундамента забора позволяет:

  • Увеличить несущую способность фундамента.
  • Усилить общую прочность основания.
  • Снизить степень воздействия вертикального и горизонтального движения грунта.
  • Уменьшить влияние неоднородного грунта.

    • Армирование фундамента препятствует растяжению фундамента, предотвращает разрушительные последствия и защищает не только основание, но и все строение.

    Процедура армирования

    Для начала подготавливаем следующие материалы и инструменты:

    Проволоку для связки.

    Стальные прутья, размер и количество которых должны быть оптимально подобраны.

    Крюк для сплетения прутьев.

    Армирование фундамента подразумевает монтаж каркаса из стальных прутов, скрепление которых проводится проволокой с использованием крюка. Связывание прутов проводится следующим образом:

    Складывают проволоку пополам;

    В образовавшуюся петлю продевают крюк;

    Края оборачивают по диагонали, заводят в крюк и завязывают.

    Описанная процедура является базовой, но существует множество других, более современных способов. В некоторых случаях скрепление арматуры проводится специальными насадками. Ускорить процесс армирования помогает электрический крюк.

    Не рекомендуется использовать сварку для связывания прутов, так как сварной прут имеет большую концентрацию напряжений и имеет меньшую стойкость к нагрузкам чем связанные пруты.

    Этапы возведения

    Процесс строительства можно описать следующим образом:

    1. сначала по периметру будущего забора выкапывается траншея, ширина которой на 200 мм больше расчетной ширины ленты фундамента;

    2. дно траншеи засыпается 50 мм слоем песка, который тщательно утрамбовывается. При этом для лучшей утрамбовки песок обильно смачивают водой;

    3. следующий слой толщиной 50 мм укладывают из щебня. Его также максимально уплотняют.

    4. если планируется возведение забора, где в качестве опор для секций будут использованы столбы, через каждые 2500-3000 мм длины траншеи бурят лунки диаметром 200 мм, глубина которых больше глубины траншеи на 400 мм. Впоследствии на дно этих лунок засыпается 100 мм слой песка и вставляются столбы;

    5. далее изготавливают опалубку для заливки ленточного фундамента. Обычно для этого используют либо листы фанеры, либо оструганные с одной стороны доски. Их тщательно выравнивают с помощью уровня, для лучшей стойкости укрепляют распорками;

    6. следующим этапом идет вязка арматуры. Для армирования ленты используют четыре продольных стальных прута, которые соединены в каркас посредством вертикальных и поперечных прутков, идущих с шагом в 500 мм. Необходимо следить за тем, чтобы стальные пруты были скрыты под слоем бетона толщиной 50-70 мм;

    7. при установке несущих столбов их дополнительно вставляют в армирующие пояса, которые служат для лучшего распределения боковой нагрузки на фундамент со стороны опор. Армирующие пояса связывают с арматурой фундамента. Теперь можно приступать к заливке бетоном.

    Во время установки опор для забора не забывайте, что металлические трубы подвержены коррозии. Поэтому обязательно используйте специальную краску для металла, защищающую поверхность от возникновения коррозии под воздействием атмосферных осадков.

    В случае если забор возводится на склоне, необходимо соорудить ступенчатую конструкцию, как это изображено на рисунке ниже. Не стоит возводить наклонный фундамент, так как ступенчатый фундамент более устойчив к погодным условиям.

    Возведение ленточного фундамента на наклонной поверхности

    Перед заливкой бетона еще раз проверьте вертикальность положения опор забора. Это позволит избежать больших проблем на этапе монтажа секций ограждения и в целом обеспечит его эстетичный вид. Каждый слой бетона (примерно 200 мм) необходимо тщательно уплотнять. После затвердевания бетона можно приступать к следующему этапу строительства забора.

    Приготовление бетона

    Если вы готовите бетонную смесь самостоятельно, то соблюдайте все установленные пропорции. Нельзя экономить на материале, в дальнейшем это приведет только к ослаблению прочности бетона и может вызывать деформацию ограждения и все работы по устройству будут напрасны. Для приготовления раствора своими руками нужно брать цемент марки М400 или М500. Пропорции бетона М200: цемент – 1 часть, песок – 2,8 части, щебень – 4,8 части. Вода должна составлять 20% общего объёма. Желательно брать промытый песок и щебень – это освобождает его от вредных добавок. Для повышения плотности вместо щебня используют гравий.

    Как определить глубину и ширину фундамента для забора

    Выберите тип забора

    ковка из рабицы из штакетника из профлиста сетка гиттер

    Выберите цвет забора

    Визуализатор забора Полная версия

    Забор – первое, что видят посетители и обычные прохожие. Именно от его внешнего вида и функциональности зависит впечатление от вашего дома. Чтобы сделать ограждение эффектным и надежным, устанавливать его следует на ленточный фундамент. Как же определить размеры этой конструкции?

    По сути, фундамент является лишь основой, несущей конструкцией для забора. Но его наличие позволяет реализовать практически любой проект ограждения. Вы получаете возможность оформить забор мощными столбами из кирпича или камня, сделать красивый цоколь для всей конструкции и т.д. При этом фундамент несет и чисто практическую функцию. Он значительно продлевает срок эксплуатации сооружения и не дает проникнуть на участок мелким животным.

    Сам по себе монтаж ленточного фундамента под забор не так уж сложен. Однако здесь нельзя допускать ошибок в расчетах. Иначе ограждение начнет быстро разрушаться, и все преимущества такого забора сойдут на нет.

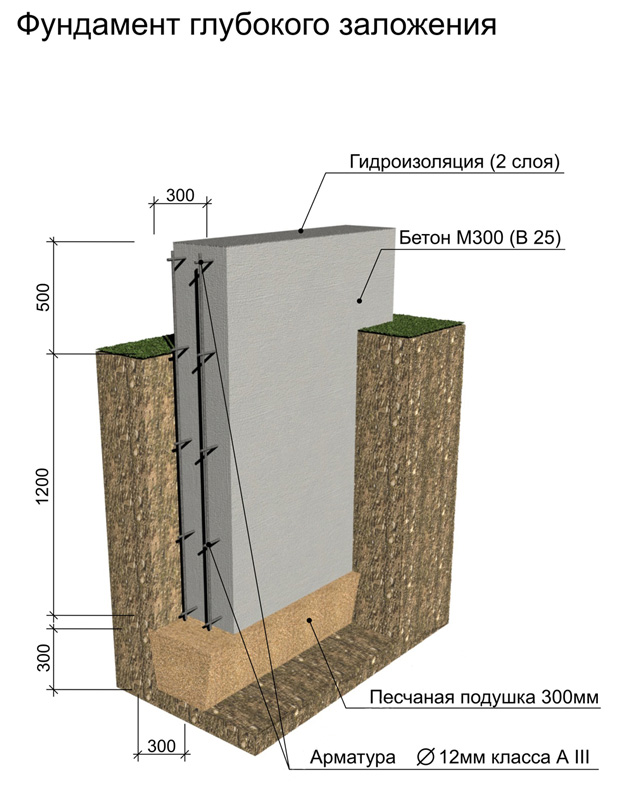

    Какой должна быть глубина фундамента

    Обычно глубина закладки выбирается с учетом типа почвы и климата в определенном регионе. По правилам глубина фундамента для забора должна превышать глубину промерзания грунта. Но в российских условиях выкопать такой котлован не представляется возможным, ведь почва у нас промерзает более чем на 1,5 метра, а на севере страны и того больше.

    Опытные специалисты по установке заборов считают, что добиться высокого качества конструкции можно, заглубив ленточный фундамент всего на 40-50 см. Можно сделать его и более глубоким, но учитывайте, что это увеличит стоимость работ из-за повышения расхода материалов и увеличения трудозатрат. Чтобы сделать надежный фундамент небольшой толщины, нужно уделить внимание 3 важным вещам: усилению песчаной подушки, армированию конструкции и выбору правильного бетона.

    Усиленная песчаная подушка

    Чаще всего засыпая траншею для фундамента песком, мастера довольствуются слоем в 10 см. Песок позволяет равномерно распределить нагрузку от ограждения. В нашем же случае он играет и еще одну роль. Для неглубокого фундамента подушка из песка делается более толстой – около 20 см. Песок хорошо пропускает воду. Поэтому даже на пучинистых почвах под забором всегда будет находиться слой сухого материала, что значительно сократит риск вспучивания грунта и деформации забора.

    Армирование фундамента

    Основная задача армирования железобетонных конструкций – усиление их в местах растяжения. Исходя из этого, армирование производят в тех зонах, где опасность растяжения максимальная. Для одних конструкций это будет верхний слой, для других нижний. Но существуют объекты, которые подвергаются переменным нагрузкам, поэтому процедура армирования для них имеет свои особенности.

    Ленточный фундамент относится именно к такому типу конструкций. Поэтому арматуру при его устройстве закладывают и в нижний слой и в верхний. Между ними необходимо залить защитный слой бетона толщиной 3 см. Арматура внизу фундамента защитит ограждение от вспучивания грунта, а армирование верхнего слоя позволит принять на себя нагрузку от тяжелого забора.

    Выбор марки бетона

    Заливка монолитных фундаментов должна выполняться с использованием тяжелого бетона В 22,5. Прочность такого материала М-300, он устойчив к морозам и обладает малой водопроницаемостью. Но при всех превосходных характеристиках такой бетон теряет все свои свойства, если заливка производится не по правилам. Достаточно появиться в материале пузырькам воздуха, и его характеристики значительно ухудшатся. Поэтому для работы с бетоном следует применять погружные вибрационные аппараты. Они заставляют весь воздух «выйти» из материала, и к тому же улучшают сцепление материала с армирующими элементами.

    Примечание: Фундамент глубиной 400 мм оптимален для большинства грунтов. Но для участков с болотистыми почвами и высоким уровнем подземных вод глубина закладки рассчитывается индивидуально.

    Расчет ширины фундамента под забор

    Ширина основания – это та площадь, на которую будет опираться ограждение. Чем шире ленточный фундамент, тем меньшим будет показатель удельной нагрузки. Чтобы рассчитать, какой ширины фундамент вам необходим, нужно учесть не только удельную нагрузку, но и состав, а также плотность почвы. Параметры удельной нагрузки для каждого типа грунта уже известны. Так что вам останется лишь поделить вес одного пролета ограждения на этот показатель, а полученный результат разделить на длину пролета. Так вы получите точную ширину основания для конкретного забора. Добавьте к этой цифре 30% для запаса, поскольку опорная способность почвы меняется в зависимости от сезона и насыщения ее влагой.

    Специалисты уже рассчитали несколько стандартных вариантов ширины:

    • 25 см для легких заборов, например, из профлиста или штакетника с цоколем в 0,5 кирпича.
    • 38 см для более тяжелых заборов, кованых или из профильной трубы с толщиной кладки в 1 кирпич.
    • 51 см для кирпичных заборов с цоколем, уложенным с толщиной кладки в 1,5 кирпича.

    Если для легких заборов планируется устанавливать кирпичные опоры, в местах их установки фундамент следует расширить до 51 см.

    Специалисты нашей компании произведут точный расчет глубины и ширины фундамента, необходимого для вашего забора с учетом всех особенностей местности, грунта и типа ограждения.

    Сооружение фундамента

    Устройство фундамента специалистами нашей компании проводится в строго оговоренные сроки. В процессе работы мы строго следуем установленной технологии, соблюдаем все правила строительства, что является гарантией отличного результата.

    • Сначала выполняется разметка территории в соответствии с проектом по маякам, которые устанавливает замерщик по согласованию с клиентом. Оси ограждения намечаются шнуром.
    • Следующий этап – подготовка траншеи. Котлован выкапывается в соответствии с выполненными расчетами, с учетом размера песчаной подушки и с запасом в ширину для установки опалубки фундамента.
    • Для установки опор бурятся специальные отверстия. Скважины проделываются в отмеченных заранее местах буром с запасом в 20 мм.
    • Обработанные антикоррозийным покрытием опоры из профильной трубы устанавливаются в отверстия, выравниваются по вертикали, а опоры для ворот и калиток дополнительно армируются.
    • Опалубку для фундамента лучше делать из фанеры. Этот материал позволяет выполнить все работы максимально быстро и сделать опалубку ровной.
    • В качестве песчаной подушки используется крупнофракционный песок, который будет хорошо пропускать воду.
    • Затем в опалубку устанавливается арматура. Соединяют элементы сваркой или вязкой.
    • С помощью специального рукава в опалубку заливается бетонная смесь и уплотняется вибрационными аппаратами.
    • После отвердевания бетона минимум на 70% производится демонтаж опалубки, засыпка и утрамбовывание откосов почвой.

    После завершения работ выполняется визуальный контроль целостности фундамента. Конструкция проверяется на наличие трещин и других дефектов. А с помощью специальных приспособлений контролируется точность геометрии фундамента.
