Монолитный ленточный фундамент: особенности расчёта и заливки
При строительстве деревянного и многоэтажного дома применяется монолитный ленточный фундамент. Для него не нужны дорогие инструменты или техника, на его установку уйдет совсем немного времени и труда. Несмотря на простоту установки, этот вид фундамента имеет хорошую прочность, мало вероятности того, что он разрушится, что очень важно при эксплуатации здания.
Сейчас вы подробно узнаете, что такое ленточный монолитный фундамент и как его устанавливать. Такой фундамент смотрится наподобие железобетонной ленты, которая находится под всеми важными стенами дома. В связи с этим и произошло такое название. Благодаря ленте, вес здания распределяется полностью по всему периметру. Поэтому в дальнейшем дом не сможет перекоситься или просесть.
Расчет параметров
Расчет ленточного монолитного фундамента производится в самом начале, с него и начинается проектирование. Для этого нужно вычислить ширину будущих стен, периметр здания, высоту заливки. С этими данными можно узнать объем отливки. Высоту основания необходимо учитывать по формуле: H > D+10 cм, а D > L
H — высота фундамента
D — глубина колонны в стакан
L – длина анкеровки арматуры.
Чтобы найти объем (V) отливки:
- V отливки = высота отливки перемножается на весь периметр комнаты и ширину стен.
- V внутренней части = высоту отливки перемножают на длину и ширину фундамента. Из того, что получили, отнимаем V отливки.
- Расчет опалубки. Для начала находим площадь поверхностей сбоку: высоту отливки умножаем на периметр в двойном количестве. После, вычисляем площадь доски: длину умножаем на ширину. Кол-во всех досок = частное между площадью боковых поверхностей и одной доски.
Важно знать при установке
Армирование придает высокое качество и устойчивость сооружению. Диаметр прутьев должен колебаться от 1 см до 1,6 см. Армирование может делаться такими способами как:
- использование вязальной проволоки;
- при помощи сварки.
Последний способ не рекомендуется, так как при нем необходимо много труда, нужно делать все осторожно, иначе все испортится. Самым лучшим способом является вязка проволокой. Это применяют с помощью особых крюков, пассатижи или пистолета, который для этого создан.
Первые два способа делаются руками. Это занимает много времени и труда. Пистолетом значительно проще выполнять эту работу, да и качественнее получается результат.
Используя песок и цемент (в расчете 3 на 1), приготавливают строительный раствор. Лучшим вариантом считается цемент М-500. С помощью бетонного вибратора в растворе не образуются пустоты, раствор распределится равномерно, что повысит качество работы. Но возможно обойтись и без этой техники, можно просто уложить раствор вручную трамбовками из дерева, постукивая ими по стенкам опалубки.
Важно строить монолитный ленточный фундамент своими руками, соблюдая все параметры, которые указаны в плане вашего дома. Не допускаются даже малейшие отклонения от него. Из-за этого могут в будущем возникнуть трещины в стенах дома.
Начало работы
При укладке фундамента надо сделать всего три пункта:
- изготовить опалубку;
- приготовить арматурный каркас;
- залить бетоном.
При создании каркаса выбирайте только ребристую арматуру. С ней произойдет лучше сцепление с бетоном. Но при поперечной перевязке можно брать и гладкую, так как нагрузка в этом случае маленькая. Изготавливая каркас, важно больше времени посвятить углам. Они зачастую быстро деформируются.
По способу изготовления выделяют два самых распространенных вида фундамента:
- который заливается в опалубку;
- который заливается в траншею.
Если по планам в вашем доме будет цокольный этаж, то необходимо применить первый тип фундамента. При этом стены будут совершенно равными, но не стоит забывать, что это зависит и от опалубки.
При установке фундамента нужно придерживаться определенного плана:
- провести работы с землей;
- разметить;
- залить плиты или траншеи;
- сделать опалубку;
- создать каркас;
- залить фундамент;
- укрепить фундамент.
При помощи особой техники для строительства производятся работы с землей. Можно это сделать вручную, но это очень трудная и долгая работа. Для начала размеряем площадь застройки, но нужно прибавить еще со всех сторон по метру. После этого начинаем снимать грунт. Первый слой земли может пригодиться для огорода, а слои поглубже пойдут на то, чтобы засыпать снаружи фундамент. Необходимо решить уровень пола в подвале, и после этого можно узнать, до какой глубины убирать грунт. Если вы планируете заливать бетоном пол, то нужно увеличить глубину. Монолитно-ленточный фундамент может быть с заливкой пола в подвале или без нее.
Пол с заливкой
Если вы строите с заливкой пола, то необходимо выровнять дно получившейся ямы, а после хорошо утрамбовать. Рассчитываем, как будут лежать плиты. Если нужно, то выкладываете сетку из арматуры. Из досок сколачиваем опалубку и заливаем ее бетоном. В случае, когда на фундамент предполагается большое количество нагрузок, то следует в бетон вставить арматуру.
Пол без заливки
Если вы собираетесь устанавливать монолитный ленточный фундамент без бетонного пола, то для начала необходимо сделать разметку для траншеи. Она должна быть больше толщины фундамента примерно на 15 сантиметров с каждой стороны. Выкапываете траншею по проекту, землю в траншее нужно тщательно утрамбовать. Если требуется, то нужно подсыпать песок, щебень или гравий. И толь после этого можно укладывать арматуру и заливать бетоном.
После этого установка опалубки ничем не отличается от предыдущего способа. Далее находим контору, которая занимается прокатом опалубки. Этот момент в строительстве является самым дорогостоящим. В основном, размер у сборного щитка 30 — 60 см. Собрать с легкостью могут двое мужчин, главное только соблюдать линии разметки. После собранного первого пояса нужно обработать опалубку эмульсионной смазкой.
Что необходимо помнить
Устанавливая ленточный монолитный фундамент для дома, не забудьте сделать сквозные отверстия нужного размера для коммуникаций. Для этого положите отрезанные пластиковые трубы через опалубку. Если этого не сделать заранее, то впоследствии будет очень трудно сделать отверстия.
И только после всего перечисленного начинаем заливать монолитно-ленточный фундамент. Когда появится минимальная прочность, уберите опалубку, переставляете ее на новый пояс до необходимой высоты. Для того чтобы ваш фундамент окончательно высох, необходимо чтобы прошло примерно 28 дней, благоприятной температурой для этого считается +20.
После этого начинайте строить стены. Но не раньше вышеуказанного времени. Последним этапом строительства считается гидроизоляция боковой поверхности. Чтобы это сделать, необходимо окрасить ее несколько раз горячим битумом или особой мастикой. Когда стена полностью высохнет, ее нужно засыпать землей, которую после хорошо утрамбовать и выровнять. Вот у вас и получилась монолитная плита на ленточном фундаменте.
Фундамент с траншеей
Этот способ был придуман очень давно. К его достоинствам относят то, что он просто выполняется и является самым дешевым вариантом. Как вы уже знаете, начинать строительство монолитного ленточного фундамента следует с разметки. А после начинается самое тяжелое — надо копать до глубины промерзания земли. Конечно, можно нанять экскаватор, но после него понадобится доработка траншеи. Он не очень ровно копает, поэтому придется утрамбовывать и ровнять ее. Главное, чтобы начинать копать траншею перед заливкой бетона. В противном случае, она обвалится и тогда придется устанавливать опалубку.
После того, как вы выкопали траншею и уложили арматуру, тут же начинайте заливать бетоном будущий фундамент. При этом не забудьте про пластиковые бутылки, которые необходимо установить в необходимых местах. Заливать фундамент нужно по уровень земли и ждать пока он подсохнет. После этого убираете верхний слой земли около внутренней стороны. В самом конце установки фундамента делаете отмостки со всех сторон дома, чтобы он не подмывался и не промерзал. Как видите, установить монолитный ленточный фундамент для дома не так уж и трудно.
nafundamente.ru
Монолитный ленточный фундамент: достоинства и технология
- Монтаж фундамента
- Выбор типа
- Из блоков
- Ленточный
- Плитный
- Свайный
- Столбчатый
- Устройство
- Армирование
- Гидроизоляция
- После установки
- Ремонт
- Смеси и материалы
- Устройство
- Устройство опалубки
- Утепление
- Цоколь
- Какой выбрать
- Отделка
- Устройство
- Сваи
- Виды
- Инструмент
- Работы
- Устройство
- Расчет
Поиск
Фундаменты от А до Я.- Монтаж фундамента
- ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
Фундамент под металлообрабатывающий станок
Устройство фундамента из блоков ФБС
Заливка фундамента под дом
Характеристики ленточного фундамента
- ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
- Устройство
- ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление
Устранение трещин в стенах фундамента
Как армировать ростверк
Необходимость устройства опалубки
Как сделать гидроизоляцию цоколя
- ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление
- Цоколь
- ВсеКакой выбратьОтделкаУстройство
Отделка фундамента камнем
Выбор цокольной плитки для фасада
Что такое цоколь
Как закрыть винтовые сваи
- ВсеКакой выбратьОтделкаУстройство
- Сваи
fundamentaya.ru
Как сделать ленточный монолитный фундамент своими руками
Добавил(а): Оксана 7 июля
Фундамент – основа любого строения. От его качества зависит надежность и долговечность всей конструкции любой конфигурации и размера.
Выбираем тип фундамента
Различают несколько основных типов фундаментов: столбчатые, ленточные, плитные, свайные. Выбор конкретного типа фундамента определяется, во-первых, особенностями грунта на участке, во-вторых, размерами строения и, наконец, финансовыми возможностями.
Если грунт устойчивый, с глубоким залеганием подземных вод, то для легких построек без подвального помещения подойдет столбчатый фундамент.
Плитный фундамент в принципе универсален для всех грунтов и имеет массу преимуществ перед остальными типами фундаментов в строительстве домов с небольшим количеством этажей. Единственное ограничение для применения такого фундамента – холмистая местность.
Свайный фундамент стоит выбрать в том случае, если грунт на вашем участке насыщен водой.
Популярным во все времена был ленточный фундамент, потому что он подходит для возведения абсолютно любых строений. Такое основание предполагает подвальное помещение или возможность создания цокольного этажа.
Делается ленточный фундамент прямо под стены будущего дома, то есть по периметру строения.
Построить ленточный фундамент самостоятельно вполне возможно, если знать геодезические параметры участка.
Так, на участке с сухим грунтом, который к тому же неглубоко промерзает, целесообразно возвести мелкозаглубленный фундамент. Это оптимальный вариант при строительстве малогабаритных помещений. Баня, забор, гараж, хозяйственные постройки, беседка – лишь малый перечень таких построек.

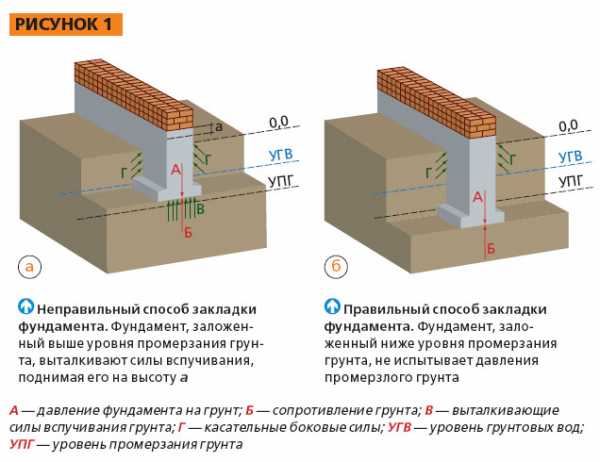

Если же грунт пучинистый, глубоко промерзает, то при выборе ленточного фундамента надо быть готовым к тому, что закладывать его нужно будет достаточно глубоко. Такой ленточный фундамент обойдется дорого, да и процесс его возведения непрост.
Критический взгляд на ленточный фундамент
Ленточный тип фундамента распространен еще и потому, что технология его изготовления действительно проста. Выделяют два подтипа ленточного фундамента: монолитный (бетон заливается в установленную опалубку) и сборный (состоит из бетонных или железобетонных блоков).
Рассмотрим положительные и отрицательные стороны ленточного фундамента.
Положительные стороны монолитного ленточного фундамента:
- надежный;
- прочный;
- подходит для строений любой формы.
Положительные стороны сборного ленточного фундамента:
- устанавливается в короткий срок;
- на нем можно незамедлительно возводить здание;
- нетрудоемкий.
Отрицательные стороны ленточного фундамента:
- много времени тратится на подготовительные работы;
- массивный;
- неэкономичный.
Отрицательные стороны ленточного фундамента из железобетонных блоков:
- менее надежный, так как места соединения негерметичны и допускают попадание воды внутрь помещения;
- ограничивают конструктивные возможности будущего здания, так как блоки имеют стандартные размеры. Если вы хотите построить здание интересной формы, учтите, что такие блоки потребуют фигурной обрезки, что, согласитесь, по меньшей мере неэкономично;
- невозможность установить такой фундамент в одиночку, потребуется специализированная техника.
Подготовительные работы по обустройству ленточного монолитного фундамента
Ленточный фундамент – это железобетонное основание по периметру строения, благодаря которому эффективно распределяется нагрузка на грунт.
Если вы решили сделать ленточный монолитный фундамент своими руками, запаситесь терпением, а главное, соблюдайте технологию изготовления, чтобы результат вас не разочаровал.
Для начала выполним следующие подготовительные работы:
- проанализировать грунт;
- произвести разметку.
Этап 1
Анализ грунта может быть произведен представителями специализированных компаний, но вы также сами сможете сделать элементарные пробы почвы на своем участке.
При анализе грунта необходимо учитывать глубину стояния грунтовых вод, способность почвы вспучиваться (пучинистыми грунтами являются пылеватые и мелкозернистые пески, условно пучинистыми – глинистые грунты, которые меняют свои показатели в зависимости от количества воды), глубину почвенного слоя, так как он убирается при обустройстве фундамента и не засчитывается при расчете глубины траншеи.
Этап 2
Изучив геодезические особенности участка, разметьте основание фундамента. Стандартная ширина ленточного фундамента – 400 мм. Глубина фундамента зависит и от грунта, и от материала, из которого он будет возведен, и от высоты постройки.
Разметку можно выполнить с помощью привычных садовых средств: колышков и лески. Определите периметр фундамента, вбейте по углам колышки, проверьте угломером прямые углы, натяните на колышки леску. Также очерчиваются, с учетом ширины фундамента, и границы внутренней разметки.
Основные работы по обустройству ленточного монолитного фундамента
Итак, вам предстоит пройти следующие этапы, прежде чем на пустом месте появится готовый фундамент:
- вырыть траншею;
- установить опалубку;
- установить арматуру;
- залить бетон.
Этап 1
Рытье траншеи вручную займет много времени, однако результат того стоит: такая работа будет выполнена гораздо аккуратнее, нежели при использовании строительной техники.
На выравненное чистое дно траншеи укладывается песчаная или гравийная подушка, которую нужно как следует утрамбовать. Толщина такой подушки должна составлять не менее 200 мм.
На утрамбованную подушку укладываем слой щебня или битого кирпича толщиной в 200 мм. Это опора для арматуры.
Используя любой гидроизоляционный материал, делаем гидроизоляцию фундамента.
Этап 2
Опалубка – это конструкция из ровных досок (или любого другого твердого гладкого материала), изготовленная для придания формы бетонному основанию.
Глубина опалубки складывается из глубины самой траншеи и выступающей надземной части высотой около 300 мм.
Детали опалубки обязательно укрепляются распорками к стенам траншеи.
Для того чтобы в стене фундамента сделать необходимые отверстия для вентиляции и иных коммуникаций, на нужном уровне поперек опалубки укладываем трубы подходящего диаметра.
Этап 3

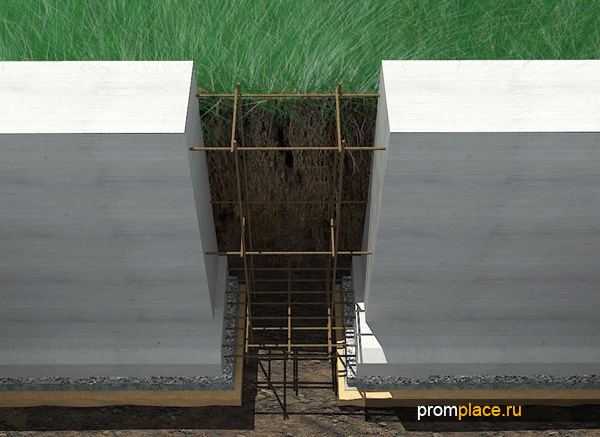

Арматура – это основа ленточного фундамента, которая делает бетон прочным, устойчивым к любым воздействиям.
Чтобы получить качественный каркас, соединяем вертикальные и горизонтальные решетки, изготовленные из связанных между собой с помощью специальной проволоки прутьев арматуры, диаметр которых выбирается соответственно с особенностями грунта и предполагаемыми нагрузками на фундамент.
Помните, что бетон должен полностью закрывать арматуру, для того чтобы не произошла коррозия металла.
Этап 4
Готовим раствор бетона по следующей схеме: песок, щебень, цемент берем в соотношении 3:3:1. Воду добавляем так, чтобы получить раствор не жидкий и не густой, способный удерживать форму.
Заливать бетон надо быстро, иначе возникнет расслоение фундамента. При этом внимательно отслеживайте плотность наполнения опалубки. Время от времени постукивайте по стенкам опалубки, чтобы обеспечить равномерное распределение бетона.
Верхний слой фундамента смачивайте водой, чтобы придать ему прочность.
Заключительные работы по обустройству ленточного монолитного фундамента
Заключительные работы включают два этапа:
- гидроизоляция ленточного фундамента;
- обратная засыпка фундамента.
Этап 1
Бетону нужно застывать в течение недели, после чего можно начинать работы по гидроизоляции фундамента.

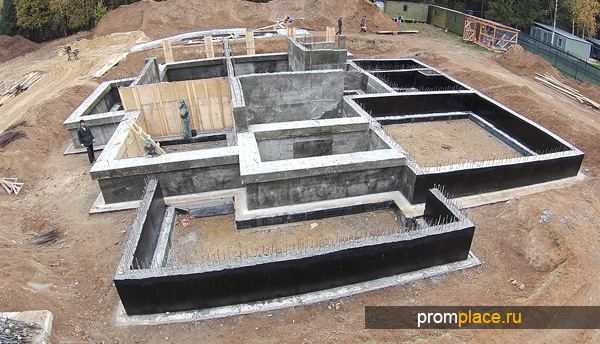

Чтобы осуществить гидроизоляцию, осторожно снимите опалубку. Затем обработайте боковую площадь бетона специальными средствами, например, битумной мастикой или рубероидом.
Сегодня в магазинах можно найти и массу других изолирующих составов специально для фундамента. Таковыми являются полимерные гидроизоляторы.
Этап 2
В завершение работ по обустройству ленточного монолитного фундамента выполните обратную засыпку его пазух, то есть свободных мест между стенкой фундамента и котлованом.
Для этого используйте песок (или щебень, а затем песок). Смочите его и таким образом утрамбуйте, чтобы не нарушить гидроизоляционный слой фундамента.
Через 3-4 недели бетон затвердеет. Если в этот период ожидаются дожди, накройте фундамент любым непромокаемым материалом.
Оцените статью: Поделитесь с друзьями!prorab.guru
Монолитный железобетонный ленточный фундамент: технология
- Монтаж фундамента
- Выбор типа
- Из блоков
- Ленточный
- Плитный
- Свайный
- Столбчатый
- Устройство
- Армирование
- Гидроизоляция
- После установки
- Ремонт
- Смеси и материалы
- Устройство
- Устройство опалубки
- Утепление
- Цоколь
- Какой выбрать
- Отделка
- Устройство
- Сваи
- Виды
- Инструмент
- Работы
- Устройство
- Расчет
Поиск
Фундаменты от А до Я.- Монтаж фундамента
- ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
Фундамент под металлообрабатывающий станок
Устройство фундамента из блоков ФБС
Заливка фундамента под дом
Характеристики ленточного фундамента
- ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
- Устройство
- ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление
Устранение трещин в стенах фундамента
Как армировать ростверк
Необходимость устройства опалубки
Как сделать гидроизоляцию цоколя
- ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление
- Цоколь
- ВсеКакой выбратьОтделкаУстройство
Отделка фундамента камнем
Выбор цокольной плитки для фасада
Что такое цоколь
Как закрыть винтовые сваи
- ВсеКакой выбратьОтделкаУстройство
- Сваи
fundamentaya.ru
Монолитный ленточный фундамент для дома
Надежный фундамент дома – это залог его прочности и надежности (при условии грамотной постройки здания). На сегодняшний день самым популярным видом является ленточный фундамент. Одна из его разновидностей – монолитный ленточный фундамент. Он представляет собой ленту из железобетона, которая размещена и под внешними несущими стенами, и под внутренними.
Монолитный ленточный фундамент может быть как мелкозаглубленным, так и погруженным на глубину ниже сезонного промерзания грунта. Цена этого основания для дома весьма высока, поскольку для него требуется большое количество материала высокого качества.
За и против
Отдавая предпочтения какому-либо виду фундамента, важно правильно оценить все его достоинства и недостатки и решить – перекрывают ли первые вторые. Так, ленточный железобетонный монолитный фундамент обладает значительным количеством достоинств, на которые, несомненно, требуется обратить внимание при выборе.
К плюсам конструкции относятся:
- • повышенная прочность конструкции;
- • возможность постройки на почвах практически любого типа;
- • пригодность даже для очень сложных архитектурных решений;
- • особая долговечность;
- • простота при организации теплых подвальных помещений.
Но, несмотря на такие существенные достоинства, нельзя забывать и про отрицательные качества этого типа фундамента. К его минусам смело можно отнести: длительность процесса строительства, высокую цену фундамента и возможность его возведения исключительно в теплое время года. Однако прочность и удобство при постройке дома перекрывают недостатки, делая такую конструкцию очень востребованной.
Виды фундамента
Как и все основания для дома, ленточный монолитный фундамент имеет несколько вариантов, среди которых и требуется подобрать оптимальный для себя. Виды монолитного фундамента следующие:
- • классический бетонный монолитно-ленточный фундамент для дома – надежный, он может применяться даже для конструкций, имеющих очень высокий вес;
- • ленточно-свайный монолитный фундамент – используется при грунте непригодном для строительства без применения свай и высоком весе возводимого здания. В этом случае ленточная часть фундамента обеспечивает постройке надежную опору, а сваи, доходя до прочных слоев, держат вес;
- • сборный ленточный монолитный фундамент – используется, когда нельзя создать классический монолитный фундамент;
- • столбчато-ленточный монолитный фундамент – представляет собой сочетание сразу двух видов основания для дома, является подвидом свайного, но предназначен для более легких построек.
Определяясь с выбором, надо помнить и о том, что если постройка особо тяжелая, то для нее придется возводить ленточный фундамент выбранного типа еще и с монолитной плитой, которая обеспечит опору под всем основанием постройки. В этом случае в смете следует учесть дополнительные затраты на выкапывание котлована.
Особенности постройки и расчет
Решившему самостоятельно возвести монолитно-ленточный фундамент человеку необходимо подробно изучить технологию строительства и строго следовать ей в процессе выполнения работ. Если этого не сделать, вместо надежного основания легко получить слабый фундамент, который не справится с нагрузкой от веса здания.
Строительство ленточного монолитного фундамента, как и любого другого, разделяется на этапы, которые необходимо соблюдать, как бы ни хотелось ускорить процесс строительства. Качественное возведение фундамента гарантирует его прочность и надежность.
Начинается строительство с расчистки участка под постройку. Затем производят разметку фундамента при помощи клиньев и веревки. После этого приступают в выкопке котлована под фундамент. Глубина его зависит от того, какой фундамент выбран – мелкозаглубленный или нет. Когда выкопка производится с применением техники, то копать следует на двадцать сантиметров меньше требуемого уровня, для того чтобы машина не нарушила опорный слой грунта.
До нужной глубины котлован доводится вручную. Следующим этапом устройства ленточно-монолитного фундамента является формирование подушки из песка или щебня. Далее монтируется опалубка и создается гидроизоляция. После этого устанавливается арматура и происходит заливка бетона. К следующему этапу работ приступают только после того, как цемент высохнет. При строительстве монолитного ленточного фундамента важно помнить, что чем сложнее его конструкция, тем серьезнее надо подходить к процессу заливки, чтобы избежать образования пустот внутри бетона.
Планируя строительные работы, следует правильно рассчитать необходимый объем материалов и финансовые затраты. Для этого при планировании ленточно-монолитного фундамента требуется воспользоваться специальным калькулятором, благодаря которому можно будет достаточно точно определить расход материала. Это позволит избежать лишних затрат при их покупке.
Кроме этого, для расчета стоимости строительных работ можно обратиться в фирму, занимающуюся профессиональным составлением смет. Там точно подсчитают затраты не только на монолитно-ленточный фундамент, но и на все работы. В этом случае придется оплатить еще и работу сметчиков, но зато в дальнейшем не возникнет проблемы нехватки или излишка материала.
Качественно сделанный монолитно-ленточный фундамент для дома является одной из самых надежных опор для построек с большим весом. На таком основании массивные здания могут стоять даже на рыхлых грунтах, непригодных для построек с фундаментами других видов.
promplace.ru
Монолитный ленточный фундамент: технология устройства, армирование, гидроизоляция.
Ленточный фундамент – один из популярных видов конструкций не только для частного строительства, но и для большинства других видов зданий. Его применение обосновывается простотой расчета и монтажа, а также универсальностью: лента подходит практически для любого типа грунта, кроме слабых, просадочных оснований и плывунов.
По технологии производства ленточные фундаменты разделяют на такие типы:
- сборные – в которых используются заранее изготовленные на заводах железобетонные блоки и подушки;
- монолитные – заливаются непосредственно на строительной площадке с использованием бетонной смеси нужной марки и арматуры.
Сборные конструкции отличаются скоростью монтажа, но требуют привлечения строительной техники (кранов) и наличия производственной базы железобетонных изделий. Устройство ленточного монолитного фундамента не требует обязательного привлечения тяжелой техники и доступно для производства даже самим застройщикам. Главное – соблюдать технологию и следить за качеством материалов. Какие бывают монолитные ленты и как правильно их устраивать, рассмотрим подробнее.
Состав монолитных ленточных конструкций и их характеристики
Независимо от того, какие ленточные фундамента используются на стройплощадке, они обладают общим составом и характеристиками. Основной элемент конструкции – непосредственно лента, которая воспринимает нагрузку от стены и передает ее основанию. Этот элемент обязательный, в монолитных фундаментах он заливается с использованием опалубки, для сборных конструкций применяют стеновые фундаментные блоки.
Также в состав ленточного фундамента входит подушка. Это утолщение в нижней части ленты, которое проектируется и строится для того, чтобы увеличить площадь опирания дома, соответственно, уменьшив нагрузку на грунт.
Для сборных фундаментов подушки выпускаются также на заводах, а для монолитных – заливаются на месте. Разрез ленточного монолитного фундамента в таком случае представляет собой Т-образный элемент. Вся конструкция заливается одновременно.
Типы ленточных фундаментов
При строительстве любого фундамента важно правильно определить необходимое заглубление. Для ленточных фундаментов существуют две разновидности конструкций:
- заглубленный;
- мелкозаглубленный (мелкозаглубленная лента, МЗЛ).
Заглубленный ленточный армированный монолитный фундамент устаивается с учетом уровня промерзания грунта на участке и его несущих способностей. Обычно, траншея выкапывается таким образом, чтобы подошва ленты была ниже расчетной глубины промерзания. Это уменьшает влияние на конструкции сил морозного пучения. Стоимость такой конструкции существенно зависит от региона строительства, чем холоднее – тем глубже необходима траншея и тем больше материала используется.
Возведение ленточного монолитного мелкозаглубленного фундамента ведется без учета уровня промерзания. Основная цель применения такой конструкции – уменьшить стоимость работ и материалов. И при грамотном расчете и следовании правилам такая экономия иногда бывает разумной. Обязательно при применении мелкозаглубленных лент устраивать песчаную подсыпку – это защищает от разрушения фундамента силами морозного пучения.
Какие требуются материалы для работы
Для устройства любой монолитной конструкции требуется использование определенных строительных материалов. Основа такого фундамента – бетонный раствор, который приготовляется на строительной площадке или поставляется с бетонных узлов. В принципе, монолитные фундаменты разделяют на такие типы:
- бетонные;
- железобетонные;
- бутобетонные.
Отличаются они дополнительными материалами, которые используются совместно с раствором.
Основа всех бетонных конструкций – портландцемент. Его марка выбирается в соответствии с проектом, а для частного строительства чаще используется портландцемент марки М400. Для бетонного фундамента также используют наполнители (песок, щебень) и воду. Бутобетонная конструкция отличается тем, что в ней в качестве наполнителя используют бутовые камни.
Железобетон – наиболее часто используемая и обладающая лучшими прочностными характеристиками конструкция для фундамента. В ее состав входят те же компоненты что и для бетонной, но также используется арматура из стали. Армирование монолитного ленточного фундамента проводится с использованием сеток и каркасов из арматурных стержней, связанных между собой в единую конструкцию. Для работы использую арматуру разных классов и вязальную проволоку.
Также используются некоторые дополнительные материалы. Например, стружка, которой посыпается бетон после заливки для равномерного твердения, специальные растворы, для увеличения морозостойкости, гидроизоляция.
Обязательным элементом монолитной конструкции является опалубка. Для нее применяют деревянные доски, листы фанеры и ДСП, OSB. Чаще применяют доски из хвойных пород толщиной 25–40 мм. При монтаже их сбивают в щиты, которые закрепляют в котловане.
При подготовке бетонной смеси на участке необходимо использование бетономешалки и подвод воды. Перед началом работ следить за тем чтобы были подготовлены все необходимые материалы и работы не будут прерваны.
Этапы строительства
Технология монолитного ленточного фундамента включается в себя обязательные этапы, которые применяются для всех разновидностей конструкций. Все работы нужно начинать после разработки проекта или схемы, по которой ведутся работы. В документации нужно указать размеры ленты, глубину заложения, состав армирования. Чтобы не ошибиться, расчет лучше доверить профессиональному строителю. При разработке учитывают размеры дома, нагрузку, характеристики грунта, регион строительства. Все работы проводят в следующем порядке:
- На подготовительном этапе очищают участок от мусора. Далее на территорию выносят габариты ленты. Под всей площадью дома удаляют плодородный слой почвы, который затем допустимо применять для других целей.
- С помощью колышков и шнура размечают углы ленточного фундамента и направление стенок. В первую очередь вбивают колышки из отрезков арматуры или деревянных брусков в углы ленточного фундамента и натягивают между ними шнур для разметки будущих траншей. Важно следить за соответствием расстояний и углов.
- По шнуру выкапывают траншею. Перед работой определяют ее глубину, в зависимости от типа фундамента. Ширина траншеи выбирается с запасом таким образом, чтобы в ней удобно было крепить опалубку и вести другие работы. Обычно достаточно свободного пространства в 20 см с каждой стороны. Копание ведут вручную или механизированным способом.
- Дно траншеи засыпают слоем песка. Его толщина зависит от типа фундамента и характеристик грунта. Для мелкозаглубленных фундаментов в пучинистых грунтах подсыпка обязательна. Чем более пучинистый грунт, тем толще слой песка. В таком случае минимальная песчаная подушка составляет 20 см, в пучинистых глинистых грунтах – 50 см и больше. Подсыпку трамбуют и выстилают гидроизоляционным материалом.
- Подготавливают опалубку. Для этого сколачивают щиты из досок необходимого размера. Ширина щита выбирается таким образом, чтобы край доски выступал на 5 –10 см выше уровня бетона.
- При установке опалубки следят за уровнем щита. Стенка должна быть полностью вертикальна. Щиты крепят между собой гвоздями или саморезами и закрепляют в траншее с помощью распорок и колышков. Закрепление нужно проводить качественно, чтобы при бетонировании щиты не повело, и опалубка не разрушилась.
- Стенки опалубки покрывают материалом, который уменьшает адгезию. Для этого применяют пленку или мастичные материалы. Это делается для удобства дальнейшей разборки опалубки.
- Дальнейший этап – армирование. Арматурный каркас или сетку связывают из продольных арматурных стрежней A-III и поперечных стальных прутьев. В опалубке каркас размещается таким образом, чтобы обеспечить защитный слой арматуры в 30 мм с каждой стороны. Для этого применяют специальные подкладки или обрезки стержней.
- Далее приступают к бетонированию. Не зависимо от того, используют ли привозной бетон или производят его на участке, необходимо следить за его качеством. При самостоятельном изготовлении в первую очередь следят за чистотой песка и наполнителей, сухостью портландцемента, температурой производства работ.
- Опалубку заполняют равномерно. Для удаления из бетона пузырьков воздуха используют специальные инструменты.

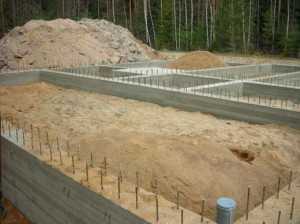

Дальнейшие работы проводят после застывания бетона. Этот срок зависит от температуры окружающей среды и качества работ. В среднем, через неделю после заполнения опалубки можно приступать к устройству стен. Гидроизоляция монолитного ленточного фундамента необходима во влажных грунтах или при высоком уровне грунтовых вод. Для этого боковые поверхности ленты перед засыпкой покрывают битумными мастиками.
www.hugebuilding.ru
устройство, как сделать армирование и усиление?
Как правило, ленточный монолитный фундамент железобетонный устраивают для зданий из тяжелых материалов – камня, бетона, кирпича, самана. К достоинствам этого типа фундамента можно отнести его надежность и прочность, но его устройство требует большого количества материалов и трудозатрат.
Такой фундамент может принимать форму коробки или сплошной плиты по периметру сооружения.
При расчете ширины и глубины заложения фундамента учитывается множество параметров:
- характеристики грунта,
- прогнозируемая нагрузка,
- уровень расположения грунтовых вод.
Монолитный ленточный фундамент: основные этапы проектирования
Перед началом строительства фундамента необходимо определиться с
глубиной его залегания. Эта величина определяется для каждого конкретного участка. Бурение шурфа на глубину 2,5 метра дает возможность узнать состав грунта, его качество, уровень расположения грунтовых вод, глубину промерзания.
Основным фактором является пучинистость грунта. На непучинистых грунтах устройство ленточного монолитного фундамента может производиться на любой глубине, превышающей 500 мм.
На пучинистых грунтах определить требуемую глубину заложения фундамента сложнее, поскольку следует учитывать ряд дополнительных факторов:
- При залегании грунтовых вод более 2 м норма расположения фундамента приравнивается к норме для непучинистых грунтов.
- Если воды залегают выше двух метров, то толщина фундамента должна быть равна величине равной трем четвертям глубины промерзания, но не менее чем на 700 мм.
- Если подземные воды расположены выше этой отметки (3/4 глубины промерзания), то глубина закладки фундамента должна быть равна расчетной высоте замерзания.
После определения глубины заложения ленты расчет монолитного ленточного фундамента продолжают выбором материалов, которыми могут быть железобетон, бут или бетон в сочетании с бутом.
Фундаменты такого типа могут выполняться не только монолитными. В некоторых случаях устраивают ленточный сборно-монолитный фундамент, состоящий из железобетонных плит.
Для определения ширины ленты необходимо знать величину нагрузки всего сооружения на основание. Для этого подсчитывается вес всех элементов: крыши, стен, окон, дверей. При строительстве гаража необходимо учитывать также вес автомобилей, которые будут находиться в помещении.
Совокупная площадь поверхности фундамента рассчитывается по формуле:
S = P/R
В данной формуле P – суммарная нагрузка, которая определяется по стандартным таблицам для всех частей конструкции. R – сопротивление грунта, которое также определяется по таблицам.
Исходя из общей площади и суммы длин фундамента, легко можно рассчитать ширину ленты.
При строительстве ленточного фундамента на склоне рельеф местности компенсируется ступенчатым сооружением основания от низины к возвышенности.
↑Как сделать ленточный монолитный фундамент
Перед закладкой фундамента, согласно составленному плану, роют траншею, уделяя внимание прочности ее стенок. Несыпучие грунты дают возможность использовать стенки траншеи в качестве естественной опалубки.
Траншеи, устраиваемые для закладки мелкозаглубленного фундамента, обязательно предохраняют от попадания воды, для чего выброс грунта осуществляют на нагорную сторону. Выбор грунта начинают с пониженных зон участка. При необходимости устраивают систему водоотвода.
В траншеи, которые копают для заглубленного фундамента, должны сразу устанавливаться укрепляющие элементы – щиты с распорками, стойки. На глинистых грунтах в траншеи как можно скорее нужно устанавливать опалубку. Фундаментные работы на значительной глубине могут вестись с перестановкой щитов опалубки.
Если для фундамента будет использоваться бут, то камни подбираются по размерам и укладываются на раствор. Если фундамент бутобетонный, то камни послойно погружаются в бетонную смесь без сортировки.
Если бетонирование прерывается более чем на шесть часов, то верхний ряд камней должен быть залит наполовину.
Работы возобновляют смесью, имеющей консистенцию, достаточную для утапливания камней без трамбовки.
Армирование монолитного фундамента, как правило, осуществляют с помощью прутов 10-12 мм. Но для каждого сооружения диаметр арматуры рассчитывается индивидуально. Вертикальная и горизонтальная арматура защищает основание дома от изгиба, продавливания и случайных нагрузок, которые могут возникнуть из-за сезонного колебания грунта.
Узел монолитного фундамента – стык двух лент – нуждается в дополнительном усилении. Арматурные прутья следует укладывать на расстоянии 50-70 мм от поверхности фундамента.

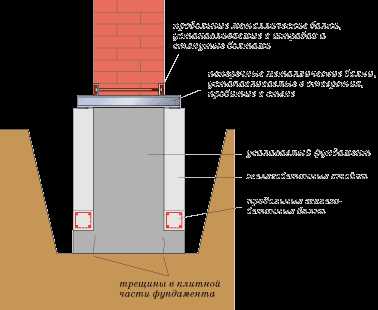

↑Укрепление существующего ленточного фундамента
Локальные пучинистые явления могут вызвать наклон уже эксплуатируемого сооружения в одну сторону, что приводит к появлению трещин в ленточном
фундаменте. Для уравновешивания действия подъемных сил необходимо произвести усиление монолитных фундаментов, требующее грамотного подхода.
Работы проводят с накренившейся стороны, которую разбивают на участки до 2 метров.
Последовательность работ по усилению:
- Роется траншея для первого элемента усиления глубиной, превышающей на толщину песчаной подушки глубину существующего фундамента. Ширина траншеи равна или несколько больше действующего основания.
- В фундаменте пробуривают шпуры для арматурных стержней, которые соединят старое основание с новым, и делают штробы.
Штробление поверхности фундамента обеспечит ее лучшее сцепление с раствором.
- Укрепляющий элемент армируют, прутья, входящие в старое основание, цементируют.
- Устанавливают опалубку и заливают бетонной смесью первый усиливающий элемент.
- К изготовлению других укрепляющих элементов приступают после набора бетоном 70% проектной прочности. В единую систему они, впоследствии, объединяются благодаря выпускам арматурных стержней, оставляемых в каждом элементе.
Проблемы с фундаментом, вызванные наличием высоких грунтовых вод, вымывающих грунт из-под фундамента, решают с помощью устройства дренажной системы. Если фундамент пострадал и наблюдается его крошение, то верхние слои убирают, замазывают цементным молочком, затем тщательно гидроизолируют.
Облегчить задачу самостоятельного возведения ленточного фундамента помогут специальные программы, которые определят параметры основы здания, исходя из характеристики грунта участка и самого сооружения.
opalubok.ru
