Как сделать бетонную перемычку своими руками

В данной статье опишу, как сделать ж/б — железобетонные перемычки, для окон и дверей на собственном примере начиная с раствора заканчивая снятием опалубки.

Что нужно для заливки перемычек?

Я использовал:

• арматура диаметр Ø 12 мм;
• проволока катанка диаметр Ø 6 мм;
• проволока вязальная диаметр Ø 1.4-2 мм;
• доска обрезная 25×200 мм;
• гвозди 70 и 100 мм;
• цемент марка 400;
• песок речной;
• щебень диоритовый фракция 20 мм.

Я использовал арматуру диаметром Ø 12 мм, так как планирую возвести второй этаж или мансарду с бетонным перекрытием и подстраховался, чтобы не вычислять несущую способность конструкции, так же под перекрытием будет сейсмопояс, как делать сейсмопояс опишу в следующей статье.

Заливка перемычек

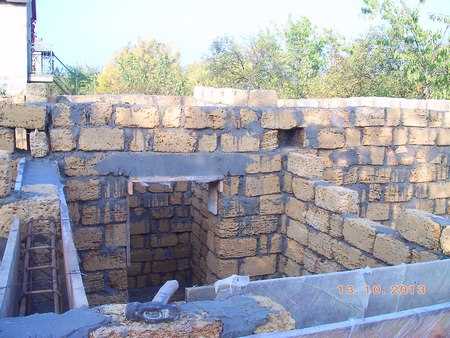

На фото показано, как установлена опалубка для перемычки над дверным проемом размером 800×2100 мм, ширина межкомнатной стены — 200 мм, минимальная глубина опоры перемычки — 200 мм. Так как ширина доски совпадает с шириной стены, то сбивать щиты нет необходимости.

Сначала замеряется высота двери с учётом пространства под запенивание и откосы. Так как доска толщиной 2.5-3 мм, то можно сразу отмерить по высоте двери. После снятия опалубки у вас образуется зазор в толщину используемого бруса. Далее отмечаем уровень противоположной стороны от цоколя фундамента или от первой отметки используя гидроуровень. После того, как сделаны отметки, прибиваем кусочки досок в виде буквы — Т, верхний край которых проходит под отметкой. Для этого я использовал гвозди длиной 100 мм.

Далее нужно подготовить 3 щита, для этого у меня — 3 доски. По краям у меня по полкамня, которые будут закрывать концы опалубки, первая доска длиной 800 мм и еще 2 по 1200 мм, так как глубина опоры 200 мм и у нас должен быть запас. Чтобы продлить долговечность древесины для дальнейшего использования, доски опалубки я обернул пищевой пленкой, которая стоит 1 у.е за рулон. Нижнюю доску длиной 800 мм укладываем на уже прибитые Т-образные подпорки, прибивать ее к подпоркам не стоит. Далее устанавливаем боковые щиты. Сначала прибиваем их по краям к стене, а затем сбиваем между собой углы наискось сверху вниз. Для облегчения демонтажа конструкции по верху были забиты гвозди 70 мм, на которых закреплена вязальная проволока для стягивания верха опалубки перемычки. Вы можете использовать заранее подготовленные бруски, я использовал такой способ для экономии используемого леса, который еще может пригодиться в процессе строительства.

Как армировать перемычки?

{loadposition Adsense}

На примере моей двери были заготовлены:

• 4 прута арматуры диаметром Ø 12 мм, размером 1200 мм;
• 6 четырехугольников из катанки диаметром Ø 6 мм, размером 100 на 100 мм;
• вязальная проволока.

Каркас вязался обычным гвоздем 100 мм. Так как крючки нужно заказывать, для удобства вязки каркаса в стену забиваются 2 штыря арматуры, которые уже размера арматуры.

Каркас вязался обычным гвоздем 100 мм. Так как крючки нужно заказывать, для удобства вязки каркаса в стену забиваются 2 штыря арматуры, которые уже размера арматуры. Для начала вязки берем 2 штыря арматуры и укладываем на подготовленные штыри, забитые в стену, и отмечаем мелком или маркером шаг в 200 мм. По этим отметкам нанизываем подготовленные четырехугольники из катанки, распределив их по отметкам сделанным маркером, привязываем рамки вязальной проволокой. Привязав рамки поверху, заводим оставшиеся 2 арматуры снизу и продолжаем связывать.

После того как наша конструкция готова, погружаем ее в опалубку.

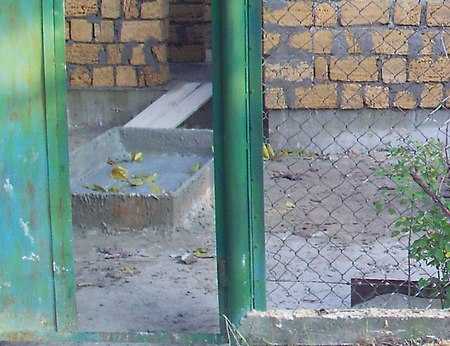

Переходим к приготовлению раствора для перемычек. Я делал так: на ведро цемента марки 400 по 3 ведра песка и щебня. Замес производился в самодельном корыте, которое сбито из оцинкованного стандартного листа 1000×2000 мм и 4-х досок, 2 доски 2.5x200x950 мм и 2 2.5x200x2000 мм. Корыто укрепили вязальной проволокой по углам и досками по дну.

После того, как раствор готов, заливаем пару ведер и приподымаем каркас арматуры, чтобы он не касался опалубки снизу, после чего заливаем полностью.

Обратите внимание

Так как сейчас осень, идут дожди, и скоро заморозки, поэтому мы немного ускорили процесс работ, а именно, на свежезалитую опалубку уложили 2-3 ряда блоков размером 200x200x400 мм (вес блока примерно 10 кг). Снимали боковые щиты на следующий день для ускорения сушки перемычки. А вот нижний щит лучше не снимать в ближайшие 2-3 дня — все зависит от погодных условий и сроков.
