Круглые водопроводные колодцы из сборного железобетона: Библиотека государственных стандартов

Содержание

П 26д-5 а по стандарту: ТПР 901-09-11.84

увеличить изображение

Стандарт изготовления изделия: ТПР 901-09-11.84

Плиты перекрытия П 26д-5 а – это одна из основных составляющих круглых водопроводных колодцев, возводимых из сборного железобетона для труб Ду=50-600 мм. Такие коммунальные сооружения пользуются большой востребованностью в любом населенном пункте, поэтому большинство предприятий специализирующихся на производстве ЖБИ изделий стремятся организовать высококачественное изготовление этих сборочных узлов. Визуально плиты П 26д-5 а представляют собой бетонные армированные сталью прямоугольные платформы с относительно небольшими габаритными размерами. На боковых гранях предусмотрены технологические уклоны. Для выполнения удобного обслуживания водопроводных колодцев в их центральной части сделано сквозное отверстие круглой формы диаметром 70 см. Подробнее с несколькими типовыми конструкциями деталей, используемыми для накрытия водопроводных колодцев можно ознакомиться в проектном документе

ТПР 901-09-11.84.

1. Варианты маркировки

На любую выпущенную ж/б продукцию в обязательном порядке наносится условная кодировка с помощью буквенных и цифровых символов. Так в Серии ТПР 907-09-11.84 приведены несколько наиболее распространенных вариантов маркировки сборочных деталей, применяемых при строительстве обслуживающих колодцем водопроводных магистралей.

1. П 26-5 а;

2. П 26-5 б;

3. П 26-5 в.

2. Основная сфера применения

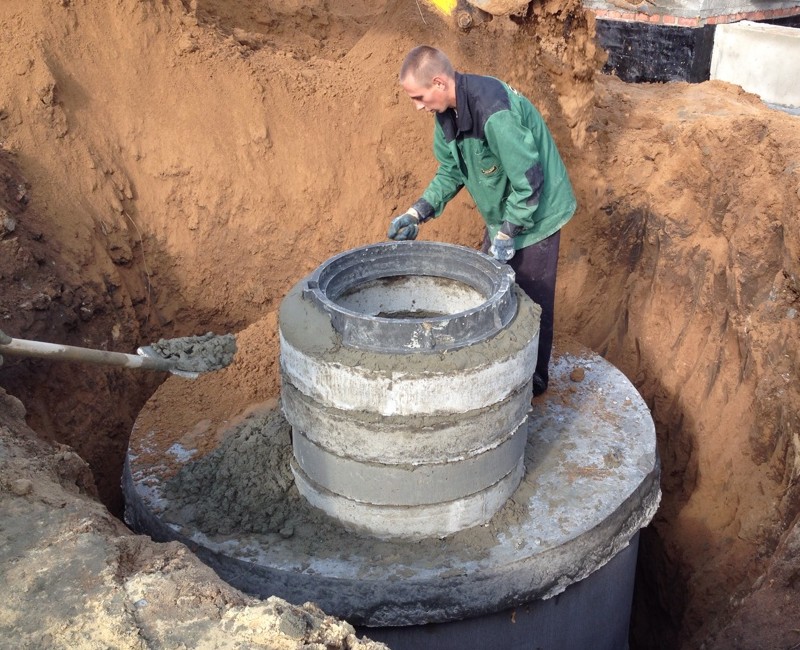

При строительстве водопроводных сетей и водоводов рекомендуется применять колодцы из сборного железобетона круглой формы. Такие сооружения необходимо возводить на магистралях с трубами Ду=50-600 мм и рабочим давлением до 1МПа.

Круглые колодцы с плитами перекрытия П 26д-5 а можно располагать в районах со спокойным рельефом в грунтах не только в сухих несыпучих, но и мокрых. Сооружения такого типа можно возводить даже на просадочном грунте. Водопроводные колодцы круглой формы допускается возводить в регионах с расчетной температурой не ниже -40 и сейсмичностью не выше 6 баллов. Железобетонные плиты П 26д-5 а благодаря увеличенной толщине позволяют устанавливать на них вторые утепляющие крышки, поэтому их можно эксплуатировать даже в суровых климатических условиях.

Вследствие того, что в тело плит закладываются пространственные металлические каркасы, они способны выдерживать нагрузки даже по схеме НК-80, поэтому их можно устанавливать на автомобильных дорогах городов и промышленных территориях с интенсивным движением особо тяжелого автотранспорта. Строительно-монтажные схемы круглых колодцев из сборного железобетона и типовые примеры размещения в них оборудования приведены в нормативном документе

ТПР 901-09-11. 84.

3. Обозначение маркировка изделия

На различные детали, произведенные из армированного металлом бетона, обязательно наносится кодировка с использованием буквенной и цифровой символики по рекомендациям проектного документа ТПР 907-09-11.84. Эти условные обозначения дают возможность предоставить потребителю информацию в краткой форме: несколькими буквами о виде использования произведенной продукции. Цифры после буквенных символов – порядковый номер изготовленной продукции, цифра после «дефиса» — показывает в тс/м2 величину вертикальной равномерно-распределенной нагрузки. Если необходимо дополнительно указать особенности конструкции, то в конце маркировки вставляется прописная буква.

Так аббревиатура, нанесенная на поверхность плиты П 26д-5 а, предоставляет информацию следующего характера о произведенном изделии:

1. П – плита используется для накрытия круглых колодцев;

2. 26 – порядковый индекс типоразмера ж/б изделия;

3. 5 – величину равномерно-распределенной вертикальной нагрузки в тс/м2;

4. д — доборный элемент;

5. а – дополнительные особенности конструкции.

Плита П 26д-5 а обладает следующими техническими параметрами:

Длина = 340;

Ширина = 3200;

Высота = 200;

Вес = 550;

Объем бетона = 0,22;

Геометрический объем = 0,2176.

При нанесении условных обозначений специальной несмываемой краской, специалисты рекомендуют обязательно указывать: товарный знак производителя, год и месяц производства железобетонного изделия, вес детали.

4. Изготовление и основные характеристики

На любом специализированном ЖБИ предприятии бетонные армированные сталью плиты перекрытия П 26д-5 а для круглых колодцев из сборного железобетона рекомендуется изготавливать с учетом требований Серии 3. 900-3. В ней в частях 1 и 2 выпуска 7 оговорены все тонкости технологии производства.

Для формовки изделий такого типа в вертикальных стендах необходимо использовать бетоны тяжелых марок не ниже В25. Применение этих составов позволяет при изготовлении продукции получить детали с довольно высокими параметрами прочности и трещиноустойчивости. При этом обеспечивается водонепроницаемость W4 степени и морозостойкость не ниже F300.

Для сварки плоскостных каркасов и усиливающих сеток методом точечной контактной электросварки рекомендуется применять прокатную арматуру класса А-I и А-III из сталей марки Ст3кп2. Для обеспечения гарантированной защиты от воздействия агрессивных сред все армирующие стальные элементы должны быть качественно обработаны антикоррозионным препаратом и защищены бетонным соем не меньше 30 мм.

5. Транспортировка и хранение

Во время складирования либо перемещения плиты перекрытия П 26д-5 а рекомендуется размещать в специальных вертикальных кассетах, исключающих случайное повреждение поверхности ж/б деталей.

Подробнее с особыми условиями транспортировки и хранения железобетонных изделий такого типа можно ознакомиться в проектном документе ТПР 901-09-11.84, специально созданном для проектирования, производства и монтажа круглых колодцев из сборного железобетона, устанавливаемых на водопроводных сетях.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Расценка ФЕР 22-04-001-02. Устройство круглых колодцев из сборного железобетона в грунтах: мокрых — 10 м3

Утверждены
Приказом Министерства строительства
и жилищно-коммунального хозяйства
Российской Федерации
от 26 декабря 2019 г. № 876/пр

Состав работ:

1.	Устройство бетонной подготовки.
2.	Монтаж сборных железобетонных конструкций.
3.	Заделка труб с установкой стальных футляров.
4.	Установка люка, ходовых скоб и металлических стремянок.
5.	Устройство упоров и опор для установки арматуры.
6.	Гидроизоляция стен и днища.

Ресурсы:

Код	Наименование	К-во	Ед.
1-100-37	Затраты труда рабочих (Средний разряд — 3,7)	139	чел.-ч
2	Затраты труда машинистов	10.44	чел.-ч
91.05.05-015	Краны на автомобильном ходу, грузоподъемность 16 т	2.82	маш.-ч
91.08.04-021	Котлы битумные передвижные 400 л	1.49	маш.-ч
91.14.02-001	Автомобили бортовые, грузоподъемность до 5 т	7.62	маш.-ч
01.2.03.03-0013	Мастика битумная кровельная горячая	0. 211	т
01.3.01.08-0003	Топливо моторное для среднеоборотных и малооборотных дизелей ДТ	0.02	т
01.7.03.01-0001	Вода	0.0031	м3
01.7.07.29-0031	Каболка	0.04	т
01.7.15.06-0111	Гвозди строительные	0.0008	т
03.1.02.03-0011	Известь строительная негашеная комовая, сорт I	0.0011	т
04.1.02.05-0003	Смеси бетонные тяжелого бетона (БСТ), класс В7,5 (М100)	2.72	м3
04.1.02.05-0004	Смеси бетонные тяжелого бетона (БСТ), класс В10 (М150)	1.01	м3
04.2.01.01-0048	Смеси асфальтобетонные плотные мелкозернистые тип Б марка I	0.9	т
04.3.01.03-0001	Раствор асбоцементный	0. 034	м3
04.3.01.09-0012	Раствор готовый кладочный, цементный, М50	0.1	м3
05.1.01.13-0043	Плита железобетонная покрытий, перекрытий и днищ	3.95	м3
07.2.07.12-0019	Элементы конструктивные зданий и сооружений с преобладанием горячекатаных профилей, средняя масса сборочной единицы до 0,1 т	П	т
11.1.03.01-0079	Бруски обрезные, хвойных пород, длина 4-6,5 м, ширина 75-150 мм, толщина 40-75 мм, сорт III	0.04	м3
11.2.13.04-0012	Щиты из досок, толщина 40 мм	1.2	м2
23.8.03.12-0011	Фасонные части стальные сварные, номинальный диаметр до 800 мм	0.32	т
05.1.01.09	Кольца для колодцев сборные железобетонные диаметром 1500 мм	П	м
05. 1.01.09	Кольца для колодцев сборные железобетонные диаметром 700 мм	П	м
08.1.02.06	Люки чугунные	П	шт

Добавьте в избранное

Номер расценки	Наименование и характеристика работ и конструкций	чел./ч	маш./ч
ФЕР22-04-001-01	Устройство круглых колодцев из сборного железобетона в грунтах: сухих — 10 м3	88.6	10.34
ФЕР22-04-001-02	Устройство круглых колодцев из сборного железобетона в грунтах: мокрых — 10 м3	139	10.44
