Прокладка коммуникаций в фундаменте

Перед постройкой фундамента здания, нужно предусмотреть входы для водопровода и канализации. Так как эти системы проходят под землёй, то лучше всего продумать системы жизнеобеспечения в доме ещё на этапе планировки, иначе, проделывать дыры в готовом бетонном основании и полу будет не просто.

Что касается газопровода, то он обычно проходит на метр выше земли, поэтому о нём беспокоиться при строительстве фундамента не нужно. То же самое касается и электропроводов. Будет лучше, если провести их по воздуху, а не под землёй.

Технические требования, которые нужно соблюсти

Существуют нормативы, которые определяют, как должны проходить работы по прокладке инженерных систем. Они называются СП31 – описывает нормативы, которые нужно выполнять при прокладке водоснабжения, и СП32, в котором описывается канализационная система.

СП31

Этот норматив чётко определяет, когда необходимо прокладывать коммуникации. Не рекомендуется сверлить гильзу в фундаменте, когда основание дома уже набрало прочность.

Можно повредить структуру и нарушить конструкцию здания.

Также, нужно учитывать следующие факторы:

Минимальный размер для гильзы – это 5 см. Если размеры трубы будут меньшего диаметра, то вода будет поступать под очень большим давлением.
Необходимо использовать компенсаторы. Они необходимы для того чтобы компенсировать перепады высот в разное время года.
Проводить трубы нужно выше уровня промерзания грунта. Минимальная высота для этого – 0.5 метров. Однако размещать водопровод ниже этого уровня всё-таки можно, если использовать теплоизоляторы и специальные подогревающие элементы.
Само отверстие должно быть немного больше диаметра водопровода. Минимальный размер отверстия должен на 2 тысячных см превышать размер трубы, по которой подаётся вода. Не забудьте произвести герметизацию этого отверстия.

Стоит отметить, что трубы должны быть только горизонтальными, либо вертикальными. Например, в основание дома водопровод должен заходить горизонтально, а проходить через пол только вертикально. Диагональное расположение коммуникаций лучше не допускать.

СП32

Строительство канализационной трубы практический ничем не отличается от строительства водопровода. Однако различия всё же есть. При прокладке канализационных систем, важно учитывать следующие особенности этой процедуры:

Максимальный размер сечения составляет 20 см. Большие размеры дадут слабое давление, в результате чего канализация будет засоряться.
Так как канализация предполагает вывод отходов из помещения, стоит попробовать расположить систему под небольшим углом. Хватит 5-7 градусов для обеспечения нормального самостёка.
Также нормативы СП32 подразумевают утепление труб, если они располагаются в зоне промерзания. Стоит отметить, что коммуникации выходят из помещения, а значит имеют более высокую температуру, чем вода в том же водопроводе. Поэтому можно сэкономить на утеплителе.

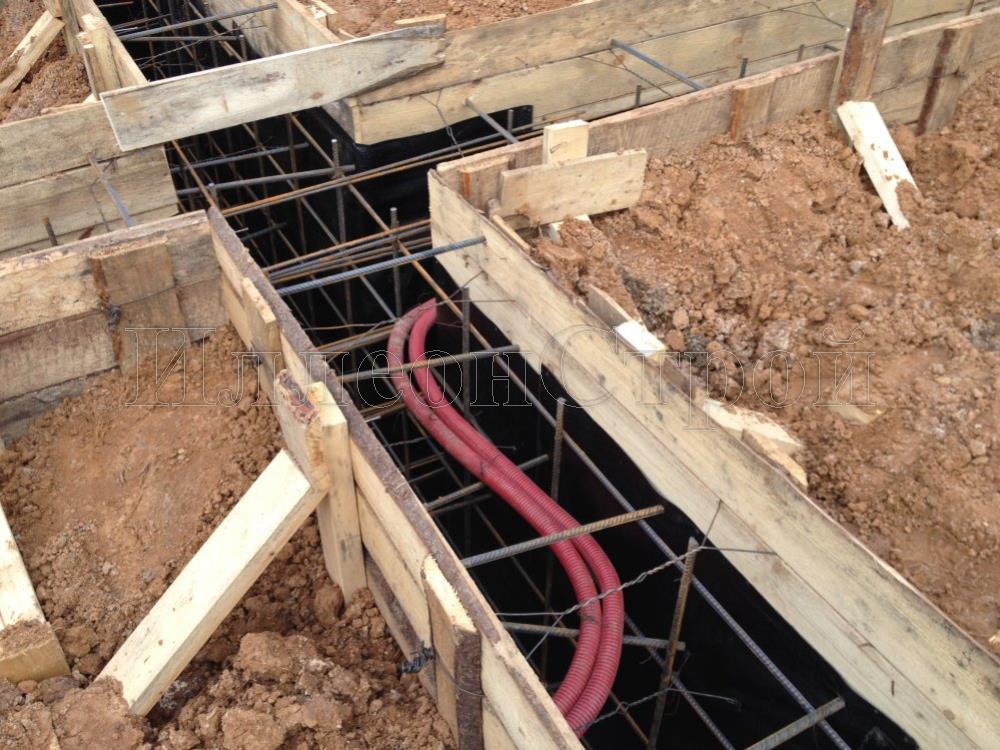

Прокладка коммуникаций в ленточном фундаменте

Ленточный фундамент – это одно из самых распространенных оснований. Поэтому рассмотрит монтаж систем жизнеобеспечения в доме на его примере.

Для того чтобы проложить водопроводные трубы, нужно, для начала, определить самое короткое расстояние между входом коммуникаций в дом и приборами, которые используют воду. Также, если грунтовые воды находятся близко к поверхности, то стоит сделать слой гидроизолятора. Затем в оставленные отверстия устанавливаются гильзы для водопровода и канализации. Через них проводят трубы к нужному месту.

Точно также коммуникации прокладываются в других типах оснований. Исключение составляет только фундамент, сделанный из монолитной плиты. Прокладка труб в нём – очень сложное дело, которое без специальных навыков и техники не сделать.

Коммуникации под фундаментом из винтовых свай

Часто необходимость прокладки водопроводных и канализационных труб становится главным камнем преткновения, когда выбирают фундамент.

Многие думают, что устройство ленточного основания само по себе позволяет выполнить разводку коммуникаций в подпольном пространстве. Конечно, винтовые сваи, не закрытые цоколем, и бетонная лента сохраняют тепло немного по-разному. Но есть несколько моментов, забывать о которых не стоит.

Теплопроводность бетона выше теплопроводности грунта, из-за чего он промерзает быстрее, чем грунт вокруг него, ускоряя процесс охлаждения подпольного пространства. Следовательно, объективно «ленточка» может защитить подполье только от ветра. В случае со свайно-винтовым основанием аналогичные показатели достигаются зашивкой цоколя декоративными панелями, сайдингом, плитами ДВП или ДСП. Но, чтобы трубы не промерзали, и там, и там подпольное пространство придется прогревать. Это сложно и дорого, поэтому куда проще позаботиться о локальной защите труб (утепление и обогрев).

Таким образом, выбирать бетон, полагая, что это избавит вас от необходимости утепления коммуникаций, ошибочное решение. В действительности подход к утеплению водопроводных и канализационных труб един для всех существующих типов фундаментов, что подтверждают и нормативные документы.

От утепления коммуникаций допустимо отказаться при любом типе фундамента, если позаботиться о соблюдении ряда условий:

Обеспечить правильный угол наклона магистрали при устройстве канализационной системы самотечным методом. Уклон 2-2,5 см на 1 метр трубопровода не позволит воде застаиваться в трубах, не будут образовываться пробки и засоры, которые могут привести к замерзанию при отрицательных температурах.

Обеспечить постоянное наличие в доме горячей воды. Этот пункт имеет принципиальное значение для систем водоснабжения. Если промерзание канализации (при использовании трубы стандартного диаметра) практически исключено, так как вода попадает в сток теплая, часто с органическими примесями, а также почти не задерживается в трубе, то для промерзания водопроводной трубы достаточно любой температуры ниже 0°С.
Обеспечить расположение труб за глубиной промерзания грунта.

Если хотя бы одно из указанных условий не соблюдено, коммуникации обязательно нужно утеплить.

Прокладка инженерных сетей и коммуникаций: этапы, особенности

Канализационная система — важная составляющая современного дома. Если жителям квартиры не нужно беспокоиться о том, чтобы выполнять канализацию с нуля, то владельцам загородных домов следует позаботиться не только об устройстве внутреннего, но и внешнего трубопровода.

Особенности прокладки канализации под фундамент

Канализационная труба через фундамент выходит из дома на улицу прямо в траншею для канализационного трубопровода. Отвод соединяется с наружной трубой способом «в раструб» или при помощи фитингов. Здесь важную роль играет материал, из которого изготовлены трубы. Элементы трубопровода должны быть надёжными, стойкими к значительным механическим воздействиям. Следует учитывать, что на трубы будет действовать не только земля, но и бетонное основание дома. В результате проседания фундамента трубопровод может повредиться, а канализационная система прекратит своё функционирование.

Для прокладки канализации под фундамент используют такие трубы:

Стальные. Их минус — сильная подверженность коррозии, дороговизна, тяжёлый вес. Но изделия отличаются прочность и надёжностью, способны выдерживать значительные физические нагрузки.
Чугунные. Применяются чаще, чем стальные, однако, также подвергаются коррозии, дорого стоят, их невозможно установить без применения специальной техники.
Пластиковые. Используются только изделия с плотной структурой и улучшенными техническими характеристиками. Обычные пластиковые трубы не могут выдержать вес бетонного основания.

Обратите внимание! Канализационная труба в фундаменте не прокладывается, если основание слишком глубокое, например, когда под домом есть подвал. Также от подобного решения отказываются, если у дома толстые стены. В этих случаях выполняют глубокий подкоп под основание дома.

Для эффективного функционирования канализационного трубопровода, уложенного в фундаменте, обязательно следует сделать наклон 2-5%.

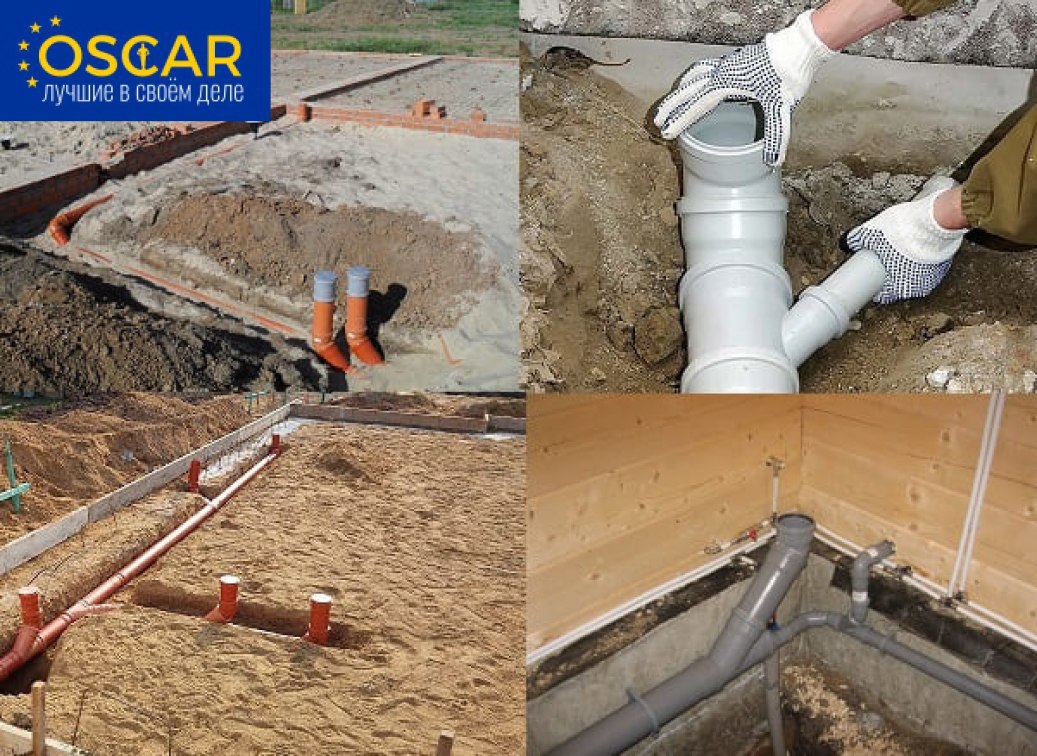

Прокладка канализации под фундамент

Прокладка канализационных труб – важнейший этап при строительстве дома, производится после разработки котлована. Трубы прокладываются в грунте или песчано-гравийной подушке под фундамент.

Теоретически, в частном доме можно проложить канализацию под фундаментом и после возведения дома, но это может нарушить целостность и геометрию всей конструкции или попросту не получиться из-за толстых стен или глубины, поэтому рекомендуется делать прокладку коммуникаций на этапе строительства. Не говоря уже о том, что сверлить готовую плиту сложно, затратно и долго.

Важно: канализацию и коммуникации рационально прокладывать и испытывать на начальном этапе строительства дома, чтобы избежать неприятных последствий и лишних трат.

Канализацию прокладывают двумя способами:

Через фундамент – для цокольных этажей с большим заглублением;
Непосредственно на дно котлована под сам фундамент, если он является мелкозаглубленным. Здесь коммуникации располагаются ниже уровня промерзания или утепляются вспененным полиэтиленом.

Реальный пример проведения инженерных коммуникаций

Канал FORUMHOUSE снял видео, в котором хозяин частного дома рассказал, как ему пришлось проводить инженерные коммуникации уже после того, как дом был готов. В этом доме живем с 29 августа 2015 года. Прошло чуть больше года, перезимовали. Переезжая в дом, подготавливая для проживания необходимо сделать все инженерные, коммуникационные выводы. Было выполнено все в последнюю очередь, потому что не было времени, был занят.

Самое главное, проложил всю электрику. Хотя не знал, что это. Провел канализационные выводы.

Перешли к теплым полам и, как заехали, за 3 дня на скорую руку спаял котельную, чтобы была горячая вода от котла, отопление.

Коммуникации вводили уже, когда частный дом был построен. Уже стоял фундамент. Это был первый опыт. Прошляпил момент, поэтому коммуникации ввели в финале строительства. Рыли траншею на 1,8 м, закладывали воду, закладывали канализационную трубу. Все коммуникации централизованные. Подача воды, канализация централизованы, поэтому проблемы с вкапыванием септика не стояло. А так как фундамент ростверк, зайти в дом подкопаться было не проблема. Подкопались спокойно, ввели воду, канализацию, все это закопали, следы, шрам на земле от траншеи, его видно.

За спиной находится центральная канализация, 2 колодца. Один на подачу воды, один на слив канализационный.

В одной из комнат будущий кабинет.

В отдельной комнате вся электрика, щитки. Последние разделил на 2 этажа. Все вывел, но обсчитался, придется дорезать еще один щиток, вставлять сюда, это будет чисто кухня. Потому что на кухне будет много приборов, по рекомендации электриков сделал так, что на каждый прибор отдельный кабель, поэтому получилось много автоматов, чтобы уже знал, что что-то выключается, не как в советское время, а современно.

Электрику прокладывал в гофре по рекомендациям, по снипам, пуэ, но серый гофр не понравился. Предпочтительней черный, как более надежный и плотный, не рвется так, как рвется серый. Вся электрика в гофре, но по пуэ в деревянных каркасных домах (здесь дом не деревянный) должна быть в железной гофре. Так как не было финансов больших, купил простую, потому что было все временно, но так, осталось. Кабель хороший использовал – нум, поэтому, проблем не должно быть.

В данный момент находимся в котельной, все сделано на скорую руку.

Как переехали в дом, стал вопрос, чем отапливаться. В то время в поселке свет стоил почти 5 руб кВт. Дом до конца не отделан, не обшит изнутри, поэтому большинство тепла уходило через ватный утеплитель наружу. Там вентилируемых фасад. Все выносилось. Сосед подарил за небольшие деньги дизельный котел. Он в полуразобранном состоянии, потому что недавно обслуживал его, еще не закрыл крышкой. Солярка на дизеле. Расход зимой доходил до катастрофических показаний, до 20 литров в 3 дня. Бывало, что, в день 20 литров, но это зависит от того, сколько пользуются горячей водой. Все уходит на нее. Висел один радиатор. Уже целых 3 радиатора. В ближайшее время будем оснащать все помещения радиаторами, также будем делать теплые полы.

Здесь будет закупаться оборудование уже с расходомерами для теплых полов, грамотно коллекторная система. Отрезано с запасом, потому что неизвестно, где что будет расположено, все с запасом. Далее с 5 минуты на видео про то, как проводить коммуникации в доме, который уже построен.

Еще в одной публикации посмотрите отзыв на такой дом.

Реальный пример проведения инженерных коммуникаций

Посмотрите товары для изобретателей. Ссылка на магазин.

Самое главное, проложил всю электрику. Хотя не знал, что это. Провел канализационные выводы.

За спиной находится центральная канализация, 2 колодца. Один на подачу воды, один на слив канализационный.

Электроника для самоделок в китайском магазине.

В одной из комнат будущий кабинет.

В данный момент находимся в котельной, все сделано на скорую руку.

Еще в одной публикации посмотрите отзыв на такой дом.

Достоинства и вероятные минусы

Можно насчитать немало преимуществ, которыми обладает плитный фундамент. Так, главным достоинством по праву является его прочность. По конструкции такая основа под постройку представляет собой монолитную плиту. Но особенности устройства вовсе не исключают возможность выполнения цоколя или подвального помещения. Благодаря высокой прочности допускается возводить постройки, которые будут оказывать ощутимые нагрузки, в частности, нередко строится плитный фундамент под кирпичный дом.

Особенностью данного вида основы под постройку является возможность начинать строительство на участках с насыпным грунтом или в случаях, когда имеет место неравномерное сжатие почвы. Говоря о способности такого фундамента противостоять пагубному воздействию грунтовых вод, необходимо уточнить, что такая конструкция может выдерживать значительное гидростатическое давление. Конструкция плитного фундамента также хорошо справляется и с перемещением грунтов в любом направлении: вертикальном и горизонтальном.

Недостатков с точки зрения функциональности у такой основы под постройку практически не имеется, однако, если смотреть на вопрос строительства с финансовой стороны вопроса, то по цене эта конструкция обходится до 30-50% от общей стоимости коробки будущего дома.

Особенности прокладки

При разработке внутреннего контура канализации следует помнить: чем компактнее будут расположены все узлы, тем проще будет прокладка, и тем лучше такая система будет работать. Кроме того, сразу необходимо рассчитывать прокладку фановой трубы, так как для полноценного функционирования канализационной системы она необходима. В некоторых случаях она выводится на чердак, но такое решение подразумевает, что чердак нежилой. Стоит помнить, что вывод фановой трубы даже на нежилой чердак может спровоцировать появления неприятных запахов в доме. Оптимальным вариантом является вывод окончания фановой трубы на крышу.

Основная магистраль, проходящая под домом и упирающаяся в фундамент, если это самотечная канализация, должна прокладываться с определенным уклоном.

Наличие уклона способствует лучшей проходимости стоков и в некоторой степени препятствует появлению засоров.

Чтобы знать, как вывести канализацию через фундамент с правильным уклоном, необходимо знать расстояние до септика. Основная магистраль от своего начала и до входа в септик должна быть прямой. Наличие изгибов и нелинейность уклона отрицательно сказывается на потребительских качествах канализации.

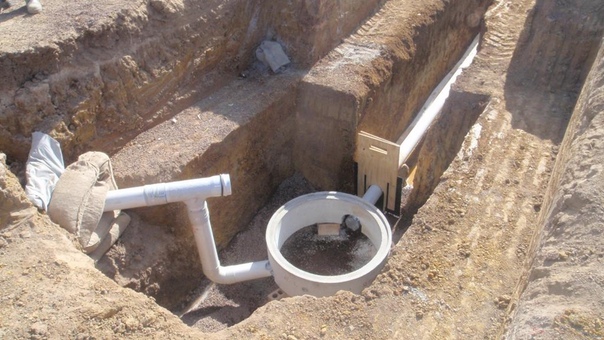

Внешний контур. Труба прокладывается в выкопанную заранее траншею. Глубина прокладки должна быть ниже точки промерзания почвы. Если физически нет возможности проложить трубы ниже порога промерзания, их необходимо утеплять. Канализационный тракт, как правило, не закладывается на глубину ниже 3 метров. Если расстояние до септика значительное, необходимо оборудовать промежуточный колодец, позволяющий производить обслуживание канализации. Подробнее про утепление канализационных труб можете прочитать здесь.

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса. При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности.

Канализация в столбчатом фундаменте

Однако, прокладывая канализационные трубы под столбчатым фундаментом, стоит помнить, что подпольное пространство в этом случае не отапливается. Следовательно, трубам канализации необходимо обеспечить надежную теплоизоляцию или сделать дополнительный обогрев кабельными нагревающими элементами.

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Ленточный фундамент позволяет прокладывать канализационные трубы уже после заливки основания. Выполнение работ такого типа требует больших сил и затрат, но все можно сделать своими руками. Процесс может осуществляться двумя способами: под фундаментом делают подкоп и через него проводят трубы или сверлят отверстие в бетонной ленте.

Канализация в ленточном фундаменте

Второй способ выполняется следующим образом:

На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
С помощью перфоратора в бетоне выдалбливают отверстие.
Встречающиеся прутья арматуры высверливают посредством дрели.
В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

к оглавлению ↑

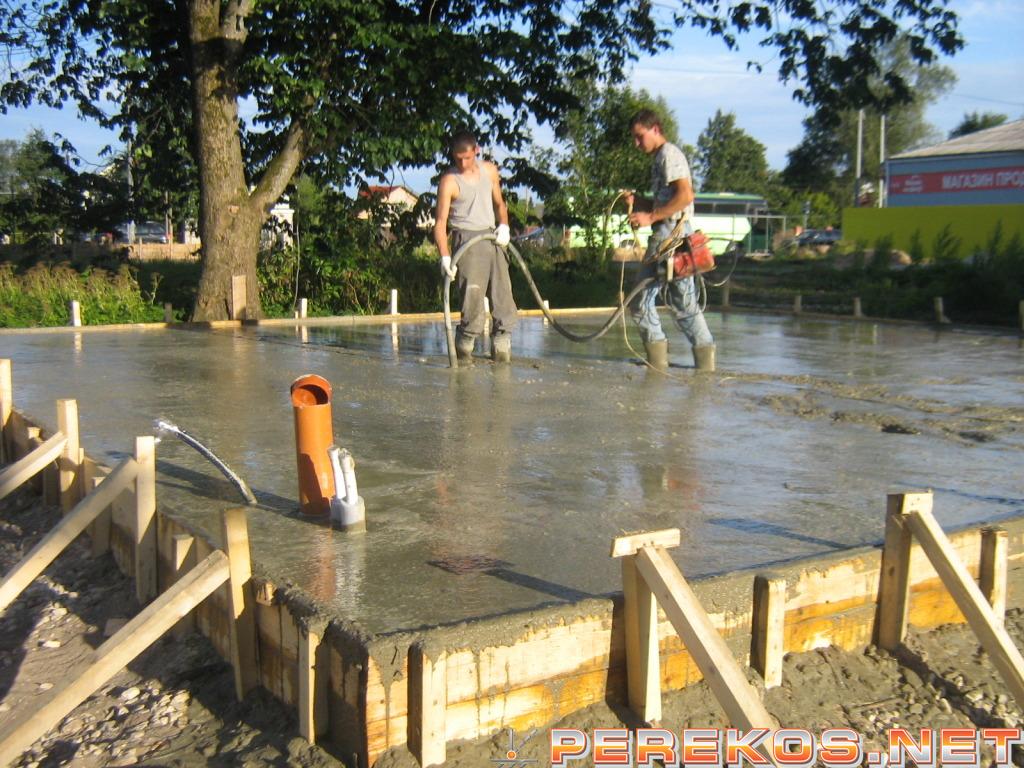

Канализация в плитном основании

Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:

Укладывать трубы под монолитный фундамент без защитной гильзы не рекомендуется.

Во-первых, она не позволит плитному основанию давить на трубу, а также предотвращает повреждение коммуникаций в фундаментной плите при заливке бетона. Во-вторых, при возникновении аварийной ситуации, например, в случае порыва, можно вытащить поврежденную трубу, и поменять ее на новый элемент. Отсутствие гильзы не позволяет выполнить такие действия. В связи с этим следует выбирать гильзы, выполненные из особо прочного материала.

Укладывают трубы в защитные гильзы.

Канализация в плите

Канализационная система делает проживание в доме более комфортным. Поэтому к проведению коммуникации следует отнестись с особым вниманием, чтобы не нанести вред фундаменту и обеспечить безупречное функционирование канализации. Выполняя работы подобного типа своими руками, важно учитывать все особенности укладки канализации в фундаменте в зависимости от типа основания под домом.

Виды канализационных труб и их особенности

Выбирая трубы, нужно учитывать:

способность хорошо справляться со своей главной задачей – водоотведением, не давать возможности мелкому мусору цепляться за внутренние стенки и скапливаться, образуя засоры;
устойчивость к воздействию агрессивных веществ, содержащихся в сточных водах и почве;
прочность, не позволяющая трубам деформироваться под тяжестью уложенного поверх трубопровода грунта.

Трубы для канализации имеют свои преимущества и недостатки, которые различаются в зависимости от материала, из которого они изготовлены:


Материал трубы	Преимущества	Недостатки
чугун	долговечность, устойчивость к нагрузкам, перепадам температур	большой вес, сложность транспортировки и монтажа, шероховатость внутренней поверхности, высокая стоимость
сталь	устойчивость к механическому воздействию, гладкость внутренних стенок	неустойчивость к воздействию влаги, подверженность коррозии
асбестоцемент	долговечность, лёгкость, низкая стоимость	неустойчивость к механическому воздействию, шероховатость внутренней поверхности
полиэтилен	низкая стоимость, лёгкость транспортировки и монтажа, долговечность, устойчивость к воздействию химикатов, гладкость внутренней поверхности	выдерживаемая температура – до 50 градусов, неустойчивость к ультрафиолету
полипропилен	выдерживаемая температура – до 80 градусов	малая жёсткость, подверженность деформации при механическом воздействии
поливинилхлорид	многообразие видов и размеров, простота транспортировки и монтажа, гладкость внутренней поверхности, износостойкость	выдерживаемая температура – до 40 градусов

Трубы из полимеров, кроме того, могут быть гладкостенными и гофрированными: первые более дешёвы, вторые – более прочны и эластичны.

Существуют также утеплённые трубы и трубы с встроенным нагревательным кабелем – их использование при монтаже мелкозаглубленной канализации.

Ввод канализации в дом без подвала

Ничто не сможет облегчить жизнь человека, как коммунальные услуги. Сегодня даже в коттеджах люди подключают воду, газ. Если удалось подвести водопровод, то обязательно нужна канализационная система и ввод канализации в дом без подвала.

Правильная прокладка коммуникаций в фундаменте

На этапе нулевого цикла в плитном и ленточном фундаменте следует предусмотреть узлы ввода коммуникаций. Под землей обычно проходят две инженерные системы – водоснабжение и водоотведение. Поэтому необходимо заложить гильзу под канализацию и трубу для водопровода.

Узел ввода газопровода расположен на высоте 1,2 – 1,8 м от уровня отмостки, поэтому при проектировании фундаментов не рассматривается.

Ввод электроэнергии в коттедж может осуществляться как по воздуху, так и под землей.

В последнем случае глубина заложения кабеля составляет 0,7 м минимум, поэтому гильзу для его прохождения необходимо заложить перед бетонированием ленты или плиты.

Как заложить коммуникации

Чтобы проложить трубопроводы систем жизнеобеспечения внутрь коттеджа, необходимо изготовить ввод на определенном уровне, согласно нормативам СП и СП Следует учесть конструкционные особенности фундаментов для обеспечения максимально возможной ремонтопригодности инженерных систем.

Ввод коммуникаций через фундаментную плиту

Обустройство коммуникаций в ленточных фундаментах

Редко можно встретить дом, который смог бы существовать без коммуникаций. Они бывают различны по функциональному назначению и характеристикам, но прокладывать их нужно непосредственно перед заливкой фундамента.

Уже на стадии проектирования любого здания изначально предусматриваются трубные точки ввода водоснабжения, канализации, реже силовой проводки.

И это отличный вариант, ведь в таких случаях ничто не мешает качественно сделать трубный ввод, установить необходимые гильзы и изолировать ввод через стенки будущего ленточного фундамента.

Существует также ситуация, к примеру, когда был куплен старый дом, и есть необходимость модернизировать существующие коммуникации, проложив новые или усилив старые. В таких случаях ввод делать уже сложнее, и в данном случае иногда приходится использовать строительную технику и специальный инструмент.

Учитывая высоту расположения трубных вводов, по строительным нормативам единственные сети, которые можно провести через основание – это газовые трубы или силовой кабель.

А вот канализацию, вентиляцию и водоснабжение нужно прокладывать на глубине от 40 см ниже границы промерзания почвы, а ленточные фундаменты на такой глубине практически не встречаются.

Поэтому, для частного дома все коммуникации предусматривают как можно ниже нулевого уровня, а трубы прокладывают ниже подошвы фундамента.

Как правильно заложить канализацию в фундамент видео. Правильный фундамент.

Благоустроенный загородный дом должен быть подключен к инженерным коммуникациям — канализации, водопроводу, электросети. Коммуникации могут быть как централизованные, так и автономные, в любом случае способ подключения к ним нужно предусмотреть на стадии проектирования дома.

Подключение к электричеству чаще всего происходит от ближайшего столба линии электропередач с помощью кабеля проложенному по воздуху, который к фундаменту не имеет отношения.

В этой статье речь пойдёт о прокладке труб канализации и водопровода под землёй, способах и особенностях их прокладки при разных фундаментах — столбчатом, ленточном и плитном.

Как проложить трубу под фундамент своими руками

Владельцам частных домов и загородных дач рано или поздно приходится сталкиваться с такими вопросами, как ремонт, замена канализационной и водопроводной систем. Если дом старой постройки и не был оборудован водопроводом и канализацией, то как оборудовать строение современными коммуникациями? Среди массы задач по решению этих проблем выделим одну тему о том, как лучше проложить трубу под основанием. Прокладывают под фундаментом дома канализационные и водопроводные трубы.

Виды инженерных сетей. Внутренние и наружные инженерные сети

Без инженерных сетей невозможно подключение объектов недвижимости к вентиляции, водоснабжению и водоотведению, отопительным системам и газоснабжению.

Работоспособность инфраструктуры прямым образом влияет на условия жизни населения. Строительством, разработкой, ремонтом, реконструкцией, демонтажом инженерных систем и сетей занимаются специальные компании. Профильные предприятия имеют достаточный арсенал средств, оборудования, техники и других ресурсов для обеспечения работоспособности инфраструктуры.

Виды инженерных сетей

Весь комплекс коммуникаций и сооружений можно поделить на два типа:

Внешние инженерные сети — расположены на улицах, магистралях, трассах. Это линии, передающие электричество; трансформаторные подстанции; теплосети, подающие тепло на город, квартал; гидротехнические комплексы; очистные, газораспределительные, насосные станции; коллекторы; наружное освещение дорог, терасс и т. д.

Внутренние инженерные системы — находятся внутри зданий жилого и коммерческого фонда. Это домовые электросети; коммуникации для подачи отопления и воды; вентиляция; телефонные и кабельные системы и т. д.

Строительство

Возведение внешних и внутренних сетей сводится к многоплановым мероприятиям:

Прокладка газопровода, электролиний, отопления к объекту и внутри него.

Обустройство внешней и внутренней системы освещения.

Прокладка канализации снаружи и внутри и организация водоотведения.

Подключение локальных коммуникаций к центральным и т. д.

Каждая система монтируется возле здания и внутри объекта. Цель прокладки инженерных сетей и коммуникаций — обеспечить потребителей необходимыми ресурсами. Разница между внутренними системами и внешними преимущественно заключается в требованиях к материалам и технологии монтажа.

О каталоге международного издания ПВ. РФ

Мы предлагаем читателям свежую информацию о компаниях, занимающихся проектированием, строительством, ремонтом, обслуживанием наружных инженерных сетей и коммуникаций и внутренних систем. Сотрудничество с настоящими профессионалами позволит избежать проблем при возведении и обслуживании систем.

При выборе надёжного партнёра эксперты советуют обращать внимание не только стоимость услуг, но и положительные отзывы других заказчиков, наличие лицензий у организаций и отдельных сотрудников.

Важно

Проектирование инженерных сетей, строительство, ремонт, плановая проверка должны осуществляться только квалифицированными специалистами в соответствии со стандартами и регламентами, действующими на территории РФ. Это позволит обеспечить должный уровень безопасности систем для людей и снизить риска возникновения аварийных ситуаций.

Монтаж наружных инженерных сетей

Мероприятия по установке, тестированию и вводу в эксплуатацию ИС — один из самых важных и ответственных этапов. От качества проведения работ зависит срок и условия эксплуатации систем. Если использовались материалы низкого качества и работой занимались непрофессионалы риск аварий, пожаров, неполадок возрастает многократно.

Преимущественно монтаж наружных сетей представляет собой комплекс земляных работ для прокладки траншей для кабелей и трубопроводов под почвой. Мероприятия согласовываются с муниципальными службами. Требования к монтажу определяются ещё на этапе проектирования сетей. Стоимость работы рассчитывается при составлении сметы.

Монтаж внутренних инженерных сетей

Процесс прокладки коммуникации определяется на стадии разработки проекта объекта и подлежит согласованию в государственных инстанциях.

Оптимально укладку сетей осуществлять на стадии строительства объекта, после того как будет возведена кровля и стены — так называемая коробка.

Водопровод, канализация, теплопровод и газопровод подключаются к зданию на расстоянии не менее 0,5 метра от места ввода у наружной стены. Там же устанавливается водомерный узел. Внутри объектов и сооружений трубопровод располагается под уклоном.

Его величина зависит от диаметра комплектующих и определяется на стадии проекта. Подробнее о правилах и особенностях монтажа расскажут специалисты профильных предприятий. Вы можете воспользоваться контактными данными, опубликованными на сайте, чтобы связаться с ними прямо сейчас.

↑ Выполнение проектных работ

При возведении «с нуля» загородный коттедж сразу содержит все коммуникации и, как правило, удобнее в эксплуатации по сравнению с жильём, в котором инженерные сети проводятся постепенно с достаточно большими интервалами времени. В новостройке все системы жизнеобеспечения закладываются в проект изначально, что способствует максимальной эффективности их взаимодействия впоследствии. Но это невозможно сделать в случаях переделки приобретенного жилья, постепенного строительства нового или ремонта старого дома по мере появления финансовых возможностей.

При создании проекта учитываются:

сумма средств, которую планируется потратить на строительство;
как будет использоваться дом – для постоянного или периодического проживания, количество жильцов, наличие и характеристики технических приборов;
площадь и этажность коттеджа – при значительных нагрузках на инженерные системы подбирается оборудование с большей мощностью;
если вблизи от постройки нет магистралей водо-, тепло-, газоснабжения, сооружаются альтернативные, автономно работающие сети.

После ознакомления с пожеланиями заказчика составляются:

Эскизный проект, содержащий схему расположения инженерных коммуникаций.
Техническое задание. В него входят чертежи с детальной проработкой процессов укладки сетей, указывается предварительная смета. При составлении технического задания принимают во внимание:

Расстояние от дома до летней кухни и других хозяйственных построек, места забора воды (скважины или колодца), септика. Эти данные необходимы для расчёта длины внешних трубопроводов, выбора места их ввода в дом и способа прокладки – по воздуху или под землей.
Объём потребления воды. При расчёте учитывается площадь дома, количество проживающих и тип системы отопления.
Количество потребляемой электроэнергии. При расчете суммируют мощность домашних электроприборов. Эта информация необходима для выбора кабелей, УЗО, автоматов, а также места расположения распределительного щита.
Удалённость ближайшего электрического столба. Если расстояние от него до дома превышает 25 м, необходимо установить дополнительную опору или вести кабель под землей.

Проведение технических коммуникаций требует значительных затрат, расходы на их сооружение иногда составляют 25–35% стоимости нового загородного дома. Поэтому следует очень внимательно относиться к подбору инженерных систем и качеству выполнения монтажных работ, так как переделывать или ремонтировать их будет очень накладно. Лучший вариант укладки коммуникаций – учёт в плане строительства при проектировании коттеджа и соблюдение правильной последовательности этапов монтажа.

↑ Проектирование систем: газоснабжения, водоснабжения и канализации

Удача для застройщика, если проведено центральное водоснабжение. Ведь потребуется намного меньше усилий. При разработке проекта надо только определить самое лучшее размещение труб в доме и свой план согласовать с «Водоканалом». В схеме должны указываться способы подачи и холодной, и горячей воды.

Практически каждый владелец частного дома при стандартном подходе к водоснабжению устанавливает такие системы:

насос для перекачки воды из скважины;
гидроаккумулятор;
очистительный блок для воды;
для наружного водоснабжения трубопроводы;
для внутреннего водоснабжения трубопроводы.

Составление проекта газоснабжения частного дома происходит так:

Если нет возможности подключения к магистрали или создания газгольдера, то понадобится выбирать топливо, на котором будут в вашем доме работать коммуникации отопления. Выбрать можно как универсальный котёл, «переваривающий» любое топливо, так и котёл, работающий на одном виде топлива. Профессионалы рекомендуют установить или жидкотопливный, или твёрдотопливный котёл. В последние годы популярны котлы, которые работают на твёрдом топливе и обеспечивают поступление горячего воздуха по трубопроводу.

Используют и «тёплые полы». Но важно выполнить теплоизоляцию всех помещений и исключить малейшие щели между оконными проёмами и окнами.

Хорошая вентиляция в доме – это и приятная прохлада в жаркое время года, и чистота воздуха, соответствующая требованиям гигиены. Типы вентиляционной системы могут быть разными, важно их эффективное действие. А для этого нужен правильный подбор коммуникационного оборудования.

Локальная автономная сеть водопровода

Если центральный водопровод – это всего лишь мечта в загородном поселке, то водоснабжение частного дома можно организовать, используя в качестве водозаборного источника колодец или скважину. Правда, для этого придется эти сооружения выкопать или пробурить соответственно.

Чем же отличается локальный водопровод от централизованного? Если в системе водоподачи используется колодец, то никаких разрешительных документов для этого получать не надо. А вот на скважину такое разрешение придется получить в Роспотребнадзоре. Все дело в том, что подземные воды являются собственностью государства и причисляются к категории госресурсов, поэтому скважины обязательно ставятся на учет.

Локальный водопровод

Что же собой представляет ввод воды из этих двух гидротехнических сооружений. Это опять-таки трубная система, которая соединяет собой внутренний водопровод с источником воды. При этом сам водозабор производится только с помощью насосов, которые устанавливаются или внутрь колодца и скважины, или на поверхности. Соответственно для этого используются или погружные (скважинные) насосы или поверхностные.

А вот счетчик в таких водопроводных сетях не устанавливается, потому что вода, по сути, становится бесплатных ресурсом. Платить придется лишь за электроэнергию, от которой работает насос.

А вот уже внутри, обычно это подвальное помещение, организуется вся водопроводная установка, в которую входят насос, если он поверхностный, накопительная емкость, блок фильтров и запорная арматура.

Скважина внутри дома

Внимание! Существуют технологии организации водопровода в частном доме, когда колодец или скважина сооружаются внутри здания. Это в первую очередь сокращает длину водопроводной сети, во-вторых, полностью отсутствует система ввода труб в дом. То есть, вся водоснабжающая установка располагается внутри здания.

И еще один вопрос, которые необходимо осветить, как провести воду в дом от колонки. Начнем с того, что колонка обычно устанавливается или на трубу центрального водопровода, или на неглубокую скважину. В первом случае гидротехническое сооружение устанавливается таким образом, чтобы оно смогло обеспечивать водой дома и другие объекты в радиусе 100 м. Это общественное водозаборное сооружение, которое обычно организуется на перекрестках дорог в поселке или городе. Так вот от него проводить в дом водопровод никто не разрешит. Как уже было сказано выше, это общественное сооружение.

Где и как можно завести коммуникационные сети?

Коммуникации при фундаменте из плит, в том числе канализацию, водопровод и кабеля, можно проложить двумя способами:

Согласно установленным правилам, кабеля, трубопроводные линии и канализационные сети должны вестись по отдельным трассам.

Под коммуникации роют траншеи, укрепляя стенки утрамбованным песком или щебнем средней фракции. Отверстия ввода для инженерных линий должны быть шире диаметра самих труб как минимум на 0,2 мм. Герметичность конструкции при высоком уровне грунтовых вод обеспечивается за счет использования сальника. В сухих почвах с этой целью используют специальные эластичные материалы.

Как правило, канализационные сети к основанию ведут на глубине минимум 0,7 м от поверхности земли, чтобы избежать механических повреждений от трафика людей или при культивации почвы. Для обеспечения самотека гильзу кладут под уклоном от 4 до 7 градусов.

Футляры для электросети, как правило, совпадают по форме с подготовленной скважиной. Сквозь гильзу протягивают кабель с металлическим тросом, к которому привязывают веревку, для того, чтобы в случае необходимости легко было протянуть новый кабель или шланг через футляр.

Если возможность ввода коммуникаций на стадиях подготовки плитного фундамента была упущена, подключить их возможно после возведения дома пристройкой утепленного короба к стене или пробиванием отверстий в бетонном монолите.

Так как плитный фундамент может выполнять функции пола в доме, часто совмещают процесс заливки с монтажом систем его обогрева. Система «активный теплый пол» представляет собой вмонтированный в бетон спиральный извилистый пластиковый или металлический трубопровод, по которому будет перемещаться нагретая вода.

Таким образом поверхность фундамента служит непосредственно черновым полом и застройщику остается продумать только вопрос с чистовой отделкой.

Раскладку труб активного теплого пола производят по уложенной арматурной сетке в соответствии с рабочими чертежами. Для крепления к арматурной сетке используют нейлоновые хомуты. После монтажа всех труб теплого пола необходимо установить коллектор и подключить трубы к нему. Монтаж коллекторов осуществляется в месте, строго определенном рабочими чертежами.

Чтобы правильно ввести газ внутрь дома, делают отверстие в нижней части одной из наружных стен, но не в толще фундамента. Газовые трубы проводят, используя защитную гильзу и уплотнение, при этом внутри гильзы может быть расположен только цельный отрезок трубы.

Прокладка коммуникаций в фундаменте: tvin270584 — LiveJournal

На этапе нулевого цикла в плитном и ленточном фундаменте следует предусмотреть узлы ввода коммуникаций.

Под землей обычно проходят две инженерные системы – водоснабжение и водоотведение. Поэтому необходимо заложить гильзу под канализацию и трубу для водопровода. Как правильно смонтировать коммуникации в фундаменте дома расскажет мастер сантехник.
Как заложить коммуникации

Чтобы проложить трубопроводы систем жизнеобеспечения внутрь коттеджа, необходимо изготовить ввод на определенном уровне, согласно нормативам СП 31.13330 и СП 32.13330. Следует учесть конструкционные особенности фундаментов для обеспечения максимально возможной ремонтопригодности инженерных систем.

Требования СП 31.13330 (водоснабжение)

Гильзы закладываются в фундамент при монтаже опалубки, не рекомендуется изготовление отверстий после набора прочности бетонной конструкцией ударным способом. При проектировании узлов прохождения водопровода сквозь фундаментную плиту или ленту необходимо учесть:

Минимально допустимый диаметр трубы (гильзы) коммуникации составляет 50 мм;

Для восприятия линейных расширений при перепадах сезонной температуры следует использовать компенсаторы;

Глубина заложения должна превышать на 0,5 м отметку промерзания грунта, либо используются полистирольные скорлупы или греющие кабели для обогрева труб;

Необходимо учесть нагрузки на почву от трафика транспорта;

Отверстие ввода в несущих конструкциях должно быть больше диаметра трубы на 0,2 мм минимум, герметичность обеспечивается сальником при высоком УГВ или эластичными материалами в сухих почвах.

В плавающие плиты водопровод можно завести только вертикально. В подполье, подвальный этаж заглубленного ленточного фундамента трубы заходят горизонтально. При использовании МЗЛФ или НЗЛФ магистраль проходит под лентой, поднимается внутри вертикально и проходит сквозь перекрытие или пол по грунту.

Нормативы СП 32.13330 (канализация)

Прокладка канализационной трубы через ограждающие конструкции коттеджа должна удовлетворять следующим требованиям:

Глубина минимальная 0,7 м от отмостки во избежание механических повреждений от трафика машин, людей, культивации почвы;

Утепление греющим кабелем, скорлупами из пенополистирола при заложении выше отметки промерзания;

Вывод должен отстоять от водопровода на 1,5 – 5 м при диаметре канализации до 20 см, больше этого размера, соответственно;

Уклон гильзы или отверстия в ленте 4 – 7 градусов для обеспечения самотека.

Обратите внимание! В отличие от систем водоснабжения стоки выходят из дома, поэтому всегда имеют более высокую температуру, промерзают меньше. Толщину утепления можно снизить по сравнению с водопроводом.

Заглубленный ленточный фундамент

При монтаже опалубки ленточного фундамента глубокого залегания гильзы для коммуникаций закладывают с учетом вышеприведенных требований.

Водопроводные трубы

Необходимо учесть кратчайшую трассу между источником водозабора (скважина, колодеццентрального водопровода) и ванной, туалетом, кухней внутри здания. Глубина заложения 1 – 2,7 м в зависимости от наличия обогрева и климата региона.

В монолитных лентах сквозь опалубку пропускаются трубы подходящего диаметра для формирования отверстия либо сразу закладываются металлические гильзы. В фундаментах из блоков ФБС оставляют технологические проемы, закладываемые кирпичом, гильза вмуровывается в кладку.

При уровне УГВ на 1 м ниже подошвы ленты стыки герметизируются водостойкими растворами, пластичными материалами. В мокрых грунтах применяются резиновые либо силиконовые сальники.

Глубина заложения гильз 0,7 – 1,5 м в зависимости от глубины промерзания и септика. Герметизация аналогично предыдущему варианту. Для наружных контуров водоотведения используются рыже-коричневые трубы ПВХ, обладающие большей кольцевой жесткостью.

Обратите внимание! Для повышения ремонтопригодности коммуникаций для водопровода часто применяется металлопластиковая труба 25 – 40 мм, проходящая внутри ПНД трубы. При необходимости внутренняя линия легко извлекается для замены новой магистралью без разработки траншеи.

Малозаглубленная и незаглубленная лента

Ввиду того, что глубина заложения коммуникаций больше, чем глубина МЗЛФ и НЗЛФ, трубы водопровода и канализации проходят под подошвой фундамента, подстилающим слоем. Однако на пучинистых грунтах для лент малого заглубления в обязательном порядке укладывается пристенный, кольцевой дренаж.

Согласно СП 18.13330 расстояние по вертикали в свету между наружными поверхностями магистралей должно быть больше 20 см, если это канализация или 40 см для водопровода. Причем, дренаж необходимо провести под водопроводом.

Ввод инженерных систем осуществляется перед изготовлением подстилающего слоя. Вывод магистралей в стояки инженерных систем происходит через пол по грунту или перекрытие внутри дома.

Обратите внимание! В этом случае ремонтопригодность систем жизнеобеспечения достаточно высокая. Однако укладка металлопластикового водопровода в трубу ПНД позволит обойтись при ремонте без земляных работ.

Плитный фундамент

Если в проекте коттеджа фундаментом является плавающая плита, разводка коммуникаций в пятне застройки должна быть завершена до изготовления подстилающего слоя, в крайнем случае перед монтажом арматурных сеток. Это обусловлено спецификой технологии:

Опалубка устанавливается после отсыпки фундаментной подушки и заливки подбетонки;

Если уложить водопровод и трубы канализации до монтажа опалубки, легко ошибиться с местами выхода стояков, которые могут оказаться внутри стены или слишком далеко от нее.

Поэтому ввод инженерных систем обычно начинают после того, как фундамент приобрел конкретные очертания, благодаря опалубке. Под периметром отапливаемого дома или утепленной плиты здания сезонной эксплуатации грунт замерзнуть не может.

Однако уже на границе отмостки здания земля промерзает на глубину 1 – 2 м в зависимости от региона. Поэтому водопроводную трубу протягивают в 2 – 2,7 м траншеях до коттеджа, затем делают уклон к стояку, размещая магистраль под углом.

Прокладка канализации подобным образом запрещена, что обусловлено следующими фактором: при увеличении уклона больше 7 градусов резко снижаются самоочищающиеся свойства стоков, жидкость уходит в септик быстрее, крупные фракции не выносятся ею полностью, что приводит к засорам. Поэтому канализацию укладывают под единым углом от стояка до септика на всем протяжении трубы. Для этого используется технология:

Траншея в месте пересечения с фундаментом имеет глубину 0,7 м минимум;

От дома до септика создается допустимый уклон 4 – 7 градусов;

Если внутри здания угол получается больше этого значения, стоки собирают внутри здания горизонтальными линиями, сбрасывают через вертикальный стояк к трубе наружной канализации.

Обратите внимание! Если фундаментную плиту заливает специализированная компания, необходим акт на скрытые работы. Возможность прочистки коммуникаций должна быть обеспечена люками, трапами или ревизиями изнутри, колодцами снаружи. Рекомендуется использовать чугунные или пропиленовые трубы и фитинги, обеспечивающие ресурс 70 – 120 лет. Вместо 80 – 90 градусных отводов лучше монтаж двух колен в 45 градусов.

Свайный, столбчатый фундамент

В отличие от ленточных и плитных конструкций столбчатый и свайный фундаменты имеют ростверк, не соприкасающийся с грунтом, даже при его заглублении в почву. Между плитами, балками и поверхностью земли всегда остается технологический зазор 10 – 20 см, защищенный по бокам листовыми материалами. Это необходимо для того, чтобы при вспучивании грунт не оторвал ростверк от столбов или свай.

Таким образом, для низкого наземного или подземного ростверка ввод коммуникаций полностью идентичен МЗЛФ и НЗЛФ. Для высокого ростверка потребуется дополнительное утепление инженерных систем внутри подполья:

Канализационную трубу заглубляют в грунт на 0,7 м минимум, обертывают несколькими слоями минваты, скорлупами из экструдированного пенополистирола или используют саморегулируемый греющий кабель, к горизонтальной линии наружного водоотведения от дома до септика вертикальный стояк соединяется двумя отводами 45 градусов;

Водопровод проводится в дом аналогичным способом, глубина заложения увеличивается до 1 – 2,7 м в зависимости от используемого утепления инженерной системы.

Обратите внимание! Чтобы протянуть вывод канализации и ввод водопровода, траншеи для этих коммуникаций необходимо располагать на равном расстоянии от столбов или свай. При засыпке необходима трамбовка каждого 15 – 20 см слоя, чтобы элементы фундамента не потеряли несущую способность, а вся конструкция пространственную жесткость.

Если фундамент уже залит

При необходимости изготовления отверстий в эксплуатируемом фундаменте или вновь изготовленной конструкции, в которой забыли уложить гильзы, используется несколько технологий. Самым сложным случаем является плавающая плита, проще всего завести коммуникации под ростверк на сваях или столбах.

Плитный фундамент

В отличие от пола по грунту плавающая плита является несущей конструкцией, целостность которой запрещено нарушать. Единственным вариантом подземного ввода коммуникаций в плитном фундаменте является наклонное бурение.

Мобильный станок монтируют только после высверливания отверстия в железобетоне алмазной коронкой под соответствующим углом. Долото бурового станка не сможет пройти сквозь арматурные сетки без полного разрушения конструкции. Метод обходится очень дорого, применяется редко.

Поэтому чаще всего трубы канализации и водопровод вводят через стены или цоколь:

Обратите внимание! Ввод инженерных систем по этой схеме обладает существенным недостатком. Пассивного утепления для будки недостаточно, активное утепление обычно производится электроприборами. При отключении электроэнергии существует вероятность размораживания водоснабжения.

Ленточный фундамент

При эксплуатации НЗЛФ, МЗЛФ особых проблем с вводом инженерных систем обычно не возникает. Снаружи разрушается отмостка, прокапывается траншея к зданию на проектной глубине. Изнутри частично вскрывается черновой пол или демонтируется пол по грунту на отдельном участке. Трубопроводы пропускают под лентой в гильзах для обеспечения ремонтопригодности систем.

В стенах заглубленного ленточного фундамента коммуникации проще всего пропустить при наличии в коттедже подвального этажа. Если внутри заглубленная лента засыпана полностью, по аналогии с предыдущим случаем вскрывается пол по грунту или перекрытие. После чего отрывается шурф изнутри, траншея снаружи. Отверстия в железобетоне можно изготовить несколькими способами:

Алмазное бурение – оптимальный вариант, не повреждающий конструкционный материал фундамента, обходится дорого, даже если брать станок в аренду;

Перфоратор – ударное бурение, долбежка одинаково вредны для бетона, так как в этом материале возникают микротрещины, происходит отслаивание бетона от арматуры;

Сверление безударное – вариант безопасный, но очень долгий, по периметру большого отверстия высверливается множество мелких, бетонная пробка разрушается ударным инструментом, арматура срезается ножницами или сваркой.

Обратите внимание! Канализационную трубу необходимо монтировать под уклоном, поэтому диаметр отверстия должен быть больше на 10 – 20 мм.

В свайных и столбчатых фундаментах единственной проблемой является изготовление шурфа внутри ростверка. Если балки расположены ниже 1 м от земли, так же вскрываются перекрытия и полы. В высоких ростверках никаких сложностей при проводке коммуникаций не наблюдается.

Таким образом, дешевле и качественнее всего осуществить ввод водопровода можно на этапе изготовления фундамента. В плиты гильза монтируется вертикально, в ленты горизонтально или под углом для канализации. Провести инженерные системы в готовую плавающую плиту проблематично и очень дорого, поэтому будьте внимательны при планировании работ.

Видео

В сюжете — Как правильно уложить канализационные трубы

Источник

Прокладка коммуникаций в фундаменте | Склад металла

Прокладка коммуникаций – важнейшая задача при строительстве зданий. Именно инженерные сети, их наличие и характеристики, позволяют говорить и «жилом», «производственном» или «складском» характере помещения. Довольно части, наши заказчики, которые ведут те или иные строительные проекты, обращаются в нашу компанию за материалами, использующимися при прокладке коммуникаций. Что же мы предлагаем им в этом случае?

Самым востребованным направлением продаж, конечно, являются трубы пластиковые, ведь они используются не только при возведении здания с «нуля», но и при осуществлении ремонтных мероприятий. Но в рамках данной статьи хотелось бы упомянуть несколько о другом – материалах, использующихся на начальных этапах строительства, при возведении фундамента.

Как проложить коммуникации в фундаменте

Зачастую инженерные коммуникации представляют собой трубы, которые и нужно проложить. Выполняя эту операцию, следует учитывать некоторые моменты, которые с первого взгляда не очень совместимы: коммуникации необходимо максимально скрыть из эстетических соображений и в тоже время они должны быть легкодоступны для ликвидации нештатных ситуаций (прорыв, замена отдельных составляющих и компонентов).

Оптимальным решением в этом случае будет организация коллекторов труб большего диаметра, внутри которых будут уже проходить водопровод, трубы отопления и прочее. Т.е. коммуникации не нужно вмуровывать в фундамент. Во-первых, в случае жёсткого монтажа, есть вероятность естественной «усадки» фундамента, в результате чего жёстко зафиксированная в нём труба может потерять герметичность. Во-вторых, нужно понимать, что по прошествии одного-двух десятилетий, коммуникации могут потребовать ремонта или замены, и тогда наглухо вмурованную трубу будет просто не достать.

Как вариант, для прокладки коммуникаций в фундаменте можно использовать крупную пластиковую трубу. Такая труба не будет ржаветь от непосредственного контакта с бетоном, а цена на неё позволит не выходить за рамки установленного бюджета даже при создании инженерного тоннеля большой протяжённости и диаметра. Процесс создания тоннеля сведётся к фиксации трубы нужной длины в нужном положении и последующей заливке раствора. В итоге получится отличная полость (см. Рис.1). Кстати, полость из пластиковой трубы – изолятор, что играет важную роль при прокладке в таких трубах электрических кабелей (при этом пластиковая труба должна быть изготовлена из самозатухающего материала).

Рис.1. Прокладка коммуникаций в фундаменте

Даже если стоит задача проложить коммуникации в плитном фундаменте, где «геометрических» проблем быть не должно, дополнительная огораживающая полость не помешает. Ведь проложенные прямо в плитах пластиковый водопровод и даже электрический кабель могут начать грызть крысы, а известно об этом станет только когда перестанет подаваться вода или электричество.

Важно, что система «труба в трубе», несёт и энергосберегающую составляющую, т.к. если во внешней оболочке прокладывается горячий водопровод или отопление, то теплопотери существенно снижаются.

Компания СкладМеталла.ру предлагает к реализации трубы стальные и пластиковые, как для организации самого водопровода (канализации), так и для инженерных тоннелей, в которых они проложены. Цена на такую продукцию, наличие на складе и стоимость, можно уточнить у наших менеджеров.

ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ И ПРОКЛАДКА КОММУНИКАЦИЙ ЧЕРЕЗ ФУНДАМЕНТ

Фундамент: подготовка места ввода коммуникаций.

После чернового выравнивания дна котлована и его утрамбовки (чистовое выравнивание под фундамент будем делать позднее) Начинаем готовить место вод ввод/вывод коммуникаций.
Согласно нашему плану сквозь фундамент у нас пройдёт только две трубы — вода и канализация. Электричество будем подводить по воздуху, так удобнее.
Вода будет вводиться в дом при помощи пластиковой трубы на 32. Непосредственно в плиту такую трубу монолитить нежелательно, поэтому будем укладывать её внутри футляра из 110-й канализационной трубы.
Копаем траншею под укладку футляра.

Глубина в месте ввода в дом (под плитой) 70 см. далее едёт уклон под углом 45 градусов до глубины 150 см. (глубина промерзания у нас 120 см, поэтому утеплённая труба на глубине 150 см промерзать не должна) Над местом уклона будет утеплённая отмостка, и непосредственно в открытый грунт труба будет выходить на глубине 150-170 см.

Собираем трубу из двух метровых кусков +уголок на 45 градусов. Примеряем.

На глубине от 70 см глину сменяет плотная супесь с камнями, штыковая лопата уже их не берёт, вооружаемся киркомотыгой, и закапываемся на нужную глубину, извлекая по ходу работы камни.

Когда траншея готова, оборачиваем трубу теплоизоляцией, и укладываем в траншею. Закапываем, утрамбовывая послойно, по 10-20 см.

Затем укладываем канализационную трубу. Здесь та же 110-я рыжая канализационная труба, только переход из вертикали в горизонталь выполняем двумя уголками по 45 градусов, для обеспечения плавности протекания канализационных потоков 🙂 Трубу точно так же оборачиваем теплоизоляцией, в том месте, где труба будет проходить сквозь плиту, позднее установим гильзу. Гильзу можно сделать из куска асбоцементной трубы необходимого диаметра, но мы решили сделать проще, и изготовить её из дерева в виде короба.

К сожалению, забыл сфотографировать процесс, работали уже в сумерках, и очень спешили.
Но, для тех, кому любопытно как именно уложена канализационная труба, нарисую.

Как видно из рисунка, минимальное расстояние от гильзы до края плиты = толщине плиты. На практике же, берём толщину стенового блока + желаемый отступ. Но не менее толщины плиты!!!!

После окончания работы греемся у бочки, дожигаем остатки веток от яблонь.

Сосредоточенность на общении как на ключевой компетенции | Human Resources

Неделя обучения сотрудников (ELW) — это глобальная кампания, спонсируемая Ассоциацией развития талантов, чтобы подчеркнуть важную связь между обучением и достижением организационных результатов. Каждый год Департамент кадров (HR) отмечает ELW, признавая и продвигая обучение сотрудников в кампусе.

В этом году отдел кадров проводит несколько мероприятий для ELW, включая ежедневное внимание к основным компетенциям нашего кампуса.Основные компетенции кампуса, созданные в 2019 году, превращают ценности в поведение и помогают привести это поведение в соответствие с культурой и видением кампуса. HR приглашает вас узнать больше о наших основных компетенциях и начать обсуждение с вашими коллегами роли этих компетенций в вашей работе и обучении. Мы предложили коллегам из университетского городка осветить каждую из основных компетенций в серии комментариев, представленных в рамках Недели обучения сотрудников.

Основная компетенция: общение

Обеспечение своевременного обмена ключевой и важной информацией.Разработка и предоставление информации в нескольких режимах, которые демонстрируют потребности разных аудиторий.

Комментарий Кирси Аулин, директора омбудсмена

Кирси Олин — директор службы омбудсменов Университета Колорадо в Боулдере. Офис омбудсмена помогает студентам, сотрудникам и преподавателям CU Boulder в любых спорах или проблемах, связанных с университетом, посредством конфиденциальных консультаций.

Кирси Аулин, директор омбудсмена

Каким навыком можно овладеть в нашем кампусе, чтобы воплотить эту компетенцию?
- «Проявите любопытство! Старайтесь сохранять непредвзятость, когда слышите что-то сбивающее с толку, и задавайте открытые вопросы, чтобы лучше понять. Постарайтесь выслушать обе стороны, прежде чем принимать решение. В офисе омбудсмена мы часто видим спорные ситуации, которые в основном вызваны отсутствием информации или недопониманием. Также очень полезно заявить о своих намерениях, другими словами, рассказать «почему» за «что». Так много конфликтов в кампусе можно предотвратить, если люди не торопятся и действительно стремятся понять другого человека, а также быть прозрачными в своих собственных мотивах».
Каковы эффекты и результаты, когда организация действительно использует эту компетенцию?
- «Общение может показаться неважным мягким умением.Тем не менее, общение имеет решающее значение не только для хороших профессиональных отношений и корпоративной культуры, но и оказывает прямое влияние на наши финансовые результаты. Нечеткое общение может привести к дорогостоящим ошибкам. Резкое общение может привести к негативному климату в отделе и увеличить текучесть кадров. Расплывчатое общение может привести к разочарованию сотрудников, которые не знают, куда им следует направить свои усилия. Хорошая новость заключается в том, что навыкам общения можно научиться! В кампусе есть отличные ресурсы для оттачивания коммуникативных навыков через офис омбудсмена, организационное развитие и развитие сотрудников, а также отношения с преподавателями.»

Узнайте больше об основных компетенциях кампуса
Чтобы узнать больше об основных компетенциях кампуса, посетите страницу производительности на веб-сайте отдела кадров.
Ключевые особенности коммуникативной компетенции
Эффективен в различных условиях коммуникации (группы, размер, положение, стили, разные аудитории) и подстраивается под аудиторию и сообщение.
Внимательно слушает других.
Обеспечивает и поощряет выражение различных идей и мнений.
Вступает в откровенный и конструктивный диалог на сложные темы.
Уважительно относится к уникальному прошлому и взглядам друг друга.
Курсы обучения сотрудников, которые мы рекомендуем
Хотите узнать больше? Посетите веб-сайт обучения сотрудников, чтобы изучить возможности обучения. Для этой компетенции мы рекомендуем:
Важные разговоры
Академия менеджеров
6 важнейших приемов руководства командой

Отдел кадров (HR) добивается успеха благодаря другим, поскольку все мы стремимся к достижению целей и выполнению миссии CU Boulder.HR вносит свой вклад в лидерство, идеи и услуги, которые позволяют каждому человеку — будь то индивидуальный участник или менеджер; член факультета или сотрудников – делать то, что они делают… лучше. Посетите https://www.colorado.edu/hr , чтобы узнать больше об управлении персоналом.
Цифровой и прямой маркетинг — CORE Communications
Герой
Готов к
Позвольте нам помочь вам каждый раз достигать цели.
Целевой прямой и цифровой маркетинг
ОСНОВНЫЕ Коммуникации
БАЗОВАЯ связь
Следить за тем, что работает, а что нет, в сегодняшнем сложном и быстро меняющемся мире маркетинга может быть непосильной задачей. Но это не обязательно. CORE Communications — ваш стратегический партнер, ориентированный на прямой и цифровой маркетинг, повышающий узнаваемость бренда и дающий результаты.
Подробнее о нас
Наш Фокус
CORE Communications специализируется на прямом и цифровом маркетинге. Ориентируясь на достижения, мы ориентируемся на брендинг, цифровой маркетинг, прямой маркетинг и маркетинг в социальных сетях, а также на другие тактики.
Брендинг, веб-разработка, поисковая оптимизация (SEO), поисковый маркетинг (SEM), цифровая стратегия, социальные сети и многое другое
Цифровой маркетинг Фирменный стиль, Целевые покупки по спискам рассылки, Стратегия прямого отклика, Генерация потенциальных клиентов, Прямая почтовая рассылка, Создание электронной почты и многое другое
Прямой маркетинг Наш проверенный процесс
Когда придет время активизировать ваши маркетинговые усилия, мы начнем с CORE Proven Process, который способствует росту и успеху.
Наши проверенные элементы процесса
Готов?
Задолго до того, как выстрелить, мы тщательно обдумываем, куда лучше всего направить усилия. Ключевым моментом является определение целей и приоритетов вашего бренда на этапе анализа и обнаружения нашего CORE Proven Process. Здесь нет ярлыков. Этот шаг помогает убедиться, что мы эффективно готовимся и эффективно выполняем.
Цель
После того, как мы определили результаты и согласовали бюджет, мы нацелились на достижение измеримых результатов. В рамках CORE Proven Process мы определим вашу целевую аудиторию и усовершенствуем нашу стратегическую тактику. Эти два шага помогут вам добиться того, чтобы наши рекомендации достигли ваших целей.
Огонь!
Во главе с вашей местной командой CORE Communications и в исполнении отмеченного наградами креативщика и профессионалов CORE Marketing, это когда все планирование и подготовка объединяются. Достижение поставленных целей по росту и успеху является высшим достижением CORE Proven Process.

Узнайте больше
Ваша команда
Штаб-квартира вашей команды CORE Communications, обслуживающей Миннесоту и города-побратимы, находится в центре города Сент-Пол. Мы являемся опытными ветеранами в области маркетинговой стратегии и реализации и стремимся помочь нашим клиентам добиться успеха и процветать нашему сообществу.
Наши довольные клиенты
«CORE Communications вывели наши социальные сети и PR на новый уровень! Быстрое внимание к событиям и событиям в этом районе всегда гарантирует, что наши автомобили всегда будут там, где происходит действие!»
Всего Транспорт / св. Пол, Миннесота
«Эта команда сделала для нас все возможное. От социальных сетей до поддержки мероприятий — мы очень довольны нашим партнерством. Мы видим результаты с первого дня!»
Bennett’s Chop & Railhouse / Сент-Пол, Миннесота
«Спасибо CORE Communications за то, что сделали наше место №1 по популярности в нашей сети! Мы ценим ваше ежедневное внимание к нашим проектам, как большим, так и маленьким!»
Аллегра/Image360 / Центр города ул.Пол, Миннесота
«Наши результаты с CORE Communications не имеют себе равных. Они помогли добавить цифровой маркетинг к нашим текущим благотворительным кампаниям, и мы утроили нашу цель!»
Клуб мальчиков и девочек городов-побратимов / Сент-Пол, Миннесота
Коммуникация в основе эффективного общественного здравоохранения
Am J Public Health.2004 декабрь; 94 (12): 2051–2053.
Джей М. Бернхардт
Автор работает в Центре коммуникаций в области общественного здравоохранения и Департаменте поведенческих наук и санитарного просвещения Школы общественного здравоохранения им. Роллинза, Университет Эмори, Атланта, Джорджия.
Автор работает в Центре Общественное здравоохранение и Департамент поведенческих наук и санитарного просвещения, Школа общественного здравоохранения им. Роллинза, Университет Эмори, Атланта, Джорджия,
. Запросы на перепечатку следует направлять по адресу Jay M.Bernhardt, PhD, MPH, Школа общественного здравоохранения им. Роллинза, 1518 Clifton Rd NE, Atlanta, GA 30322 (электронная почта: [email protected]).
Принято 19 августа 2004 г.
Copyright © American Journal of Public Health 2004 Эта статья цитировалась в других статьях PMC.
Годы спустя мы можем вспомнить осень 2001 года как травматический период в истории нашей страны, когда общественное здравоохранение стало видимым для всего общества. В то время как пыль от террористических атак еще оседала, а страна боролась со страхом перед сибирской язвой из нашей почты, американская общественность узнала то, что профессионалам было известно в течение многих лет: здоровье и безопасность нашей нации в значительной степени зависят от надежной системы общественного здравоохранения.Дополнительным откровением этого неспокойного времени стала критическая роль стратегической, своевременной и эффективной коммуникации в общественном здравоохранении. Осознание того, что как наука , так и общение необходимы для укрепления и защиты здоровья населения, стало важной вехой в зарождающейся дисциплине коммуникации в области общественного здравоохранения, усилив ее жизненно важную роль в качестве нового основного компонента общественного здравоохранения.
ВОЗРОЖДЕНИЕ СВЯЗИ
За последние несколько десятилетий применение и изучение коммуникации и здоровья быстро развивались и расширялись.Первоначально задуманные на факультетах и школах коммуникации и медицины1, курсы по коммуникации в области здравоохранения теперь можно найти во всех академиях, от гуманитарных наук до наук о здоровье и во многих промежуточных точках. Недавнее распространение информации о здоровье проявляется в значительных достижениях в этой области, включая создание 2 рецензируемых журналов по вопросам информации о здоровье, включение главы по вопросам здоровья в Healthy People 2010, 2 финансирование центров передового опыта по вопросам здоровья Национальный институт рака и публикация 3 книг Института медицины (IOM), в которых подчеркивается важность информирования о вопросах здоровья. 3–5
Несмотря на эти достижения, дисциплина общения до недавнего времени находилась на периферии общественного здравоохранения. Коммуникация, воспринимаемая скорее как навык, чем наука, приравнивалась только к распространению результатов многими специалистами в области общественного здравоохранения, которые полагали, что информация общественного здравоохранения может «говорить сама за себя». К счастью, многие сегодняшние руководители общественного здравоохранения осознают, что для укрепления здоровья и защиты населения необходимы как надежные научные данные, так и эффективная коммуникация в области общественного здравоохранения.Центры по контролю и профилактике заболеваний (CDC), например, признали важность коммуникации в области общественного здравоохранения, заключив, что «исследования в области общественного здравоохранения, инновации в информационных технологиях и передовые коммуникации открывают перед CDC беспрецедентные возможности для улучшения здоровья в Америке и во всем мире». мир».6
ЧТО ТАКОЕ ИНФОРМАЦИЯ О ОБЩЕСТВЕННОМ ЗДРАВООХРАНЕНИИ?
Healthy People 2010 определяет коммуникацию о здоровье как «искусство и технику информирования, влияния и мотивации отдельных, институциональных и общественных аудиторий по важным вопросам здоровья.2 МОМ определила общественное здоровье как «то, что мы, как общество, коллективно делаем для обеспечения условий, в которых люди могут быть здоровыми». 4 Если мы объединим эти две точки зрения, появится следующее новое определение: разработка, стратегическое распространение и критическая оценка актуальной, точной, доступной и понятной медицинской информации, передаваемой целевой аудитории и от нее для улучшения здоровья населения.
Коммуникация в области общественного здравоохранения основывается на многочисленных дисциплинах, включая массовую и речевую коммуникацию, санитарное просвещение, маркетинг, журналистику, связи с общественностью, психологию, информатику и эпидемиологию.Несмотря на междисциплинарный характер5, основные принципы коммуникации в области общественного здравоохранения прочно закреплены в центральных принципах общественного здравоохранения.
Экологическая перспектива
Общественное здравоохранение признает, что на здоровье сильно влияют социальные, политические, экологические и поведенческие факторы, в которых живут люди. такие как адаптированные сообщения на индивидуальном уровне, целевые сообщения на уровне группы, социальный маркетинг на уровне сообщества, защита интересов в СМИ на уровне политики и кампании в СМИ на уровне населения.Кроме того, коммуникационные стратегии в области общественного здравоохранения часто сочетаются с другими мерами вмешательства, такими как организация сообщества или создание коалиции, для проведения многоуровневых вмешательств в области общественного здравоохранения.
Ориентация на изменение
Как и большинство прикладных исследований и практики в области общественного здравоохранения5, коммуникация в области общественного здравоохранения в большей степени направлена на улучшение здоровья сообществ и населения, чем на деконструкцию основных механизмов коммуникации. Коммуникация в области общественного здравоохранения по своей сути носит интервенционистский характер и направлена на укрепление и защиту здоровья посредством изменений на всех уровнях влияния.Хорошо продуманные, тщательно реализованные и поддерживаемые в течение долгого времени коммуникационные программы в области общественного здравоохранения способны вызывать изменения среди отдельных лиц и групп населения за счет повышения осведомленности, расширения знаний, формирования отношений и изменения поведения8. Хотя коммуникационные инициативы часто нацелены на изменение этого поведения. которые напрямую влияют на заболеваемость и смертность, коммуникация общественного здравоохранения также нацелена на социальные, физические и экологические изменения, которые могут повлиять на результаты в отношении здоровья.
Философия, ориентированная на аудиторию
Информационные кампании в области здравоохранения иногда подвергались критике как патерналистские, и высказывались опасения по поводу использования односторонней коммуникации «благотворных» экспертов с пассивной аудиторией. как этичная, так и эффективная, информация от целевой аудитории и о ней должна использоваться на всех этапах вмешательства, включая разработку, планирование и реализацию, чтобы гарантировать, что программа отражает идеи, потребности и ценности аудитории.3,9 Области, представляющие особый интерес, включают грамотность аудитории в вопросах здоровья, культуру и разнообразие.3 Кроме того, коммуникационные программы в области общественного здравоохранения в значительной степени опираются на формативные исследования и двустороннюю связь между источниками и получателями, чтобы гарантировать, что сообщения доступны и поняты, сообщества вовлечены и инвестированы, и программы модифицируются по мере необходимости.
БУДУЩИЕ НАПРАВЛЕНИЯ
Сфера коммуникаций в области общественного здравоохранения готовится к периоду быстрого расширения, частично подпитываемого двумя основными событиями.Во-первых, в отчете МОМ о подготовке специалистов в области общественного здравоохранения коммуникация определяется как важнейшая область содержания будущего просвещения в области общественного здравоохранения. 5 Во-вторых, в рамках своей «Инициативы будущего» CDC создает национальный центр, специализирующийся на коммуникации и маркетинге в области общественного здравоохранения. Эти разработки, наряду с продолжающимся научно-техническим прогрессом, окажут существенное влияние на будущее обучение, исследования и практику коммуникации в области общественного здравоохранения.
Охват и влияние коммуникаций в области общественного здравоохранения никогда не были такими большими, поскольку многочисленные кампании касаются различных вопросов здравоохранения и адресованы различным аудиториям в Соединенных Штатах и во всем мире.О прогрессе в достижении цели Healthy People 2010, заключающейся в расширении исследований и оценок в области коммуникации в области здравоохранения2, свидетельствуют недавние возможности финансирования исследований в области коммуникации в области общественного здравоохранения, созданных несколькими федеральными агентствами. Однако для того, чтобы коммуникация в области общественного здравоохранения полностью раскрыла свой потенциал, потребуется значительно больше исследований, особенно в области изучения неравенства в состоянии здоровья, неравенства в доступе к коммуникации и применения электронных медицинских вмешательств для недостаточно обслуживаемых групп населения.
Также требуется более активная поддержка для исследований и оценки в области коммуникаций в области общественного здравоохранения, которые действительно носят междисциплинарный характер и одновременно затрагивают несколько вопросов здравоохранения, уровни вмешательства и каналы коммуникации. Кроме того, несмотря на то, что существует много проблем с оценкой программ в области коммуникации в области общественного здравоохранения, проведение комплексных оценок и распространение результатов имеет решающее значение для расширения знаний, улучшения программ и распределения ограниченных ресурсов.
Возможности обучения в области коммуникации в области общественного здравоохранения доступны уже много лет и, вероятно, будут расширяться в соответствии с рекомендациями МОМ5 и будущими изменениями в потребностях в рабочей силе.Многие школы и программы в области общественного здравоохранения разрабатывают академические программы по коммуникации в области общественного здравоохранения, включая программы сертификации и концентрации в рамках традиционных и дистанционных программ MPH. Однако для обеспечения того, чтобы эти программы надлежащим образом готовили студентов к карьере в области коммуникации в области общественного здравоохранения, важно, чтобы дисциплинарные компетенции развивались и распространялись коллективно, в идеале при поддержке и руководстве со стороны федерального агентства или национальной организации.
Наконец, специалисты по связям с общественностью в области здравоохранения обязаны хорошо общаться друг с другом.Для облегчения обмена информацией и воплощения результатов исследований в области коммуникации в области общественного здравоохранения в практику специалисты по коммуникации в области общественного здравоохранения должны стать более заметными и активными в наших профессиональных организациях. Мы также должны использовать инновационные инструменты для перевода и распространения, такие как заявление TREND (http://www.trendstatement.org),10 база данных Health-Comm Key (http://www.healthcommkey.org) и База данных коммуникационных исследований (http://www. health.gov/communication).
ЗАКЛЮЧЕНИЕ
Благодаря своему трансдисциплинарному характеру, экологической перспективе, ориентации на изменения и философии, ориентированной на аудиторию, коммуникация в области общественного здравоохранения может внести значительный вклад в здоровье населения. Я приветствую сегодняшних лидеров и провидцев в области общественного здравоохранения, которые осознали этот потенциал и новаторскую работу, проводимую профессионалами в области коммуникации в области общественного здравоохранения. В ближайшие месяцы и годы дисциплина коммуникации в области общественного здравоохранения будет продолжать расти и развиваться, и когда пыль, наконец, уляжется, общественное здравоохранение изменится и улучшится до самой своей сути.
Благодарности
Автор благодарит Эми Бернетт, Джули Газмарарян, Карен Гланц, Дебору Глик, Кимберли Ньюсом, Мелиссу Шепард и Стюарта Усдана за их вдумчивые отзывы об этой редакционной статье.
Ссылки
1. Ratzan SC. Введение редактора: общение — ключ к здоровому завтрашнему дню. Am Behav Ученый. 1994; 38: 202–207. [Google Scholar]
2. Healthy People 2010. 2-е изд. Вашингтон, округ Колумбия: Министерство здравоохранения и социальных служб США; 2000.
3. Институт медицины. Говоря о здоровье: оценка стратегий информирования о здоровье для различных групп населения. Вашингтон, округ Колумбия: Издательство Национальной академии; 2002.
4. Институт медицины. Будущее общественного здравоохранения в 21 веке. Вашингтон, округ Колумбия: Издательство Национальной академии; 2003.
5. Институт медицины. Кто сохранит здоровье населения? Вашингтон, округ Колумбия: Издательство Национальной академии; 2003.
6. Состояние CDC за 2003 финансовый год. Атланта, Джорджия: Центры по контролю и профилактике заболеваний; 2004.
7. Институт медицины. Жизненно важный интерес Америки к глобальному здравоохранению. Вашингтон, округ Колумбия: Издательство Национальной академии; 1997.
8. Горник Р.С. Сообщение общественного здравоохранения: данные об изменении поведения. Махва, Нью-Джерси: Лоуренс Эрлбаум; 2002.
9. Guttman N. Информационные вмешательства в области общественного здравоохранения: ценности и этические дилеммы. Thousand Oaks, Калифорния: Sage Publications; 2000.
10. Des Jarlais DC, Lyles C, Crepaz N, TREND Group. Улучшение качества отчетности нерандомизированных оценок вмешательств в области поведения и общественного здравоохранения: заявление TREND. Am J Общественное здравоохранение. 2004; 94: 361–366. [Бесплатная статья PMC] [PubMed] [Google Scholar]
Руководство по эффективным коммуникациям для ИТ-директоров
Успешные ИТ-директора используют коммуникации, чтобы вдохновлять на действия и обязательства. Надежное коммуникационное ядро состоит из стратегии, плана и навыков доставки. Общаясь с заинтересованными сторонами на их языке, ИТ-директора более эффективно руководят и добиваются лучших бизнес-результатов.
Предисловие
Резюме
Привлекайте заинтересованные стороны и добивайтесь результатов с помощью надежного ядра коммуникаций
Создайте согласованное ядро коммуникаций для повышения эффективности повседневной работы
Используйте ядро коммуникаций для реагирования на конкретные события
Эффективно используйте коммуникации ядро для предотвращения или преодоления кризиса
Привлекайте заинтересованные стороны и добивайтесь результатов с помощью надежного ядра коммуникаций
Разработайте коммуникационную стратегию, чтобы обеспечить общую основу для доставки
Отточите свои навыки в обеспечении эффективных коммуникаций
Создайте последовательную коммуникацию ядра для обеспечения повседневной производительности
1.Стратегия: сообщить о видении и планах по укреплению ИТ как бизнеса
2. Панели индикаторов: акцентировать внимание на эффективности бизнеса, а не на показателях ИТ
3. Политики: установить границы производительности для ИТ-организации
4. Опросы удовлетворенности: отслеживать прогресс ИТ и собирайте идеи для улучшения
5. ИТ-обновления: формируйте постоянные обязательства, одновременно сообщая всей ИТ-организации
Используйте ядро коммуникаций для решения конкретных событий
6.Управление трансформацией
7. Изменение приоритетов портфеля посредством управления: объем, график и ресурсы
8. Обновления совета директоров: демонстрация навыков и способностей бизнес-лидеров
Использование ядра коммуникаций для предотвращения или смягчения кризиса
9. Крупный провал проекта : Узнавайте факты, говорите правду
10. Нарушение безопасности: не действуйте в одиночку
11. Смена руководства: сосредоточьтесь на том, что изменилось и почему
Заключение
Приложение: Практические примеры
Практический пример : AutoCo — Объединение стратегии, коммуникаций и обучения для перехода в глобальную компанию
Пример из практики: Департамент по делам ветеранов — Информирование о проведении обязательной реорганизации
Пример из практики: EasyJet — Преобразование репутации ИТ с помощью коммуникаций
Пример из практики: The George Вашингтонский университет — Взаимодействие с предприятием посредством ИТ-коммуникаций
Case S исследование: Intel — Информирование об успехах и маркетинге ИТ с помощью ежегодного отчета о производительности ИТ
Практический пример: Министерство транспорта штата Миссури — Путь коммуникаций к повышению ценности ИТ
Практический пример: Pioneer Natural Resources — Не путайте разговоры с общением
Пример: RAND Corporation — Коммуникации занимают место за столом
Пример: Пенсионная система школьных работников штата Огайо — Изменение культуры с помощью коммуникаций
Пример: Штат Алабама — Коммуникации для консолидации услуг для желающих, неудачников и упорных
Практический пример: Ternium — интеграция приобретений посредством коммуникаций
Практический пример: The Warehouse Group — стать коммуникатором, а не просто докладчиком
Дополнительная литература
Отчеты Gartner EXP
Основное исследование
Книга
© 2022 Gartner, Inc. и/или его аффилированные лица. Все права защищены. Gartner является зарегистрированным товарным знаком Gartner, Inc. и ее дочерних компаний. Эта публикация не может быть воспроизведена или распространена в любой форме без предварительного письменного разрешения Gartner. Он состоит из мнений исследовательской организации Gartner, которые не следует рассматривать как констатацию фактов. Хотя информация, содержащаяся в этой публикации, была получена из источников, которые считаются надежными, Gartner отказывается от всех гарантий относительно точности, полноты или адекватности такой информации.Хотя исследование Gartner может касаться юридических и финансовых вопросов, Gartner не предоставляет юридических или инвестиционных консультаций, и его исследование не должно толковаться или использоваться как таковое. Ваш доступ к этой публикации и ее использование регулируются Политикой использования Gartner. Gartner гордится своей репутацией независимой и объективной компании. Его исследования производятся независимо его исследовательской организацией без участия или влияния со стороны какой-либо третьей стороны. Для получения дополнительной информации см. Руководящие принципы независимости и объективности.
Коммуникация как основная ценность для создания глобальной трансформации
Коммуникация – это основополагающая ценность Единого сообщества, поскольку она сочетает в себе наше внимание к открытому исходному коду, позволяющему делиться с миром всем, что мы делаем, с нашим стремлением постоянному совершенствованию как отдельных лиц, так и всей организации. Мы рассматриваем четкое, преднамеренное и эффективное общение и обратную связь друг с другом и миром как наиболее эффективный способ создания синтеза разнообразных идей в соответствии с нашей философией Высшего блага для всех.Из-за этого мы сознательно предпринимаем шаги для улучшения, развития и расширения наших коммуникативных способностей как в межличностных отношениях, так и с миром.
Эта страница обсуждает это со следующими разделами:
НАЖМИТЕ НА ЭТИ ЗНАЧКИ, ЧТОБЫ ПРИСОЕДИНИТЬСЯ К НАМ ЧЕРЕЗ СОЦИАЛЬНЫЕ СЕТИ

СПОСОБОВ УЧАСТИЯ В ОДНОМ СООБЩЕСТВЕ
ПРЕДЛОЖЕНИЯ | КОНСАЛТИНГ | ЧЛЕНСТВО | ДРУГИЕ ВАРИАНТЫ

ОПРЕДЕЛЕНИЕ СВЯЗИ*
Для одного сообщества общение — это фундаментальная ценность, состоящая из двух ключевых компонентов. Во-первых, это прозрачное и открытое общение и обмен информацией с миром. Второе — это прозрачное и открытое общение и обмен информацией друг с другом. Как отдельные лица, так и сообщество, мы демонстрируем это, планируя запуск проекта с открытым исходным кодом все, что мы делаем:
Мы также демонстрируем нашу приверженность ценности общения, специально изучая и применяя обратную связь и навыки общения друг с другом:
КОММУНИКАТИВНЫЕ НАВЫКИ | ЕЖЕМЕСЯЧНЫЙ ОБЗОР И ФОРМАТ ОБРАТНОЙ СВЯЗИ | ОБУЧЕНИЕ СОГЛАСОВАНИЮ
ИСПОЛЬЗОВАНИЕ СВЯЗИ ПРИ ПРИНЯТИИ РЕШЕНИЙ*
При принятии решений* в One Community основная ценность «Общение» применяется, задавая себе следующие четыре ключевых вопроса:
Соответствует ли это сообщение всем другим ценностям One Community?
Как нам лучше всего поделиться этим, чтобы другие могли учиться и/или дублировать наши результаты с открытым исходным кодом?
Обдумали ли мы все возможные исходные данные, чтобы прийти к наилучшему возможному решению/направлению?
Мы все «завершены», или у кого-то есть что-то еще, что они хотели бы сказать или добавить? (подробности см. в FAQ)
* Чтобы всегда быть в соответствии с нашими целями, ценностями и миссией, One Community использует ценности , определенные нашей организацией , в качестве компаса для всех наших решений; затем мы учитываем разнообразие индивидуальных точек зрения и опыта.Мы настоятельно рекомендуем этот подход, потому что он экономит сотни, если не тысячи часов времени на совместное принятие решений. Если вы рассматриваете нашу модель как шаблон для своего собственного творчества, мы особенно рекомендуем вам применить этот подход и использовать, адаптировать или полностью изменить представленные нами значения, чтобы вы тоже могли создать четкую систему управления, которая согласуется с вашими собственными организационные/групповые/индивидуальные потребности.
СВЯЗЬ И ПОДДЕРЖАНИЕ ЭФФЕКТИВНОЙ ОПЕРАЦИИ
Общение и эффективная работа в One Community основаны на культуре «чем я могу помочь», состоящей из трех основных подходов к взаимодействию:
Постоянные вопросы «чем я могу помочь?» всякий раз, когда направление еще не ясно
Своевременное и тщательное общение и ответы по электронной почте, текстовым сообщениям и телефону
Проверка друг друга, прежде чем мы примем личные решения, которые повлияют на большую группу
Культура «чем я могу помочь» сосредоточена на признании того, что мы — совместная команда, поэтому спрашивать, чем мы можем помочь, когда мы не знаем, что делать, — это более поддерживающий подход, чем ждать, пока нам скажут. «Своевременное общение» обеспечивает эффективный обмен информацией, сотрудничество и творчество. «Отметка» — это процесс воспоминания о том, что мы являемся частью большего целого, и открытого сообщения друг другу наших планов и намерений всякий раз, когда они могут повлиять друг на друга. Это также включает активное обращение с проблемами или предложениями к отдельному лицу или группе, в зависимости от того, что наиболее уместно, как только это будет реализовано, поскольку мы все сосредоточены на том, чтобы помочь. Мы также используем эти основные организационные инструменты и группы для поддержки всех трех из этих пунктов и друг друга:

ПОЧЕМУ СВЯЗЬ
One Community считает, что благодаря постоянно развивающейся культуре общения мы быстрее совершенствуемся как по отдельности, так и как организация.Кроме того, как организация «Высшее благо для всех», мы стремимся продемонстрировать, что общение посредством прозрачности бизнеса и обмена открытым исходным кодом — это очень конкретный и повторяющийся путь как к экономическому успеху, так и к глобальной трансформации.

РЕСУРСЫ
Одно сообщество также создало План уроков общения как часть компонента Highest Good Education с открытым исходным кодом. Этот план урока предназначен для преподавания всех предметов на любом уровне обучения в любой среде с использованием центральной темы «Общение.Вот ментальная карта для плана урока:
План урока. Карта разума для «Общение». Нажмите, чтобы перейти на страницу полного плана урока
.

ОБЗОР
Стремясь к Наивысшему Благу Всех, мы как группа стремимся к: открытому доступу ко всему, что мы делаем, прозрачной организационной практике, четким коммуникативным навыкам, качественной и активной обратной связи, ежемесячным двухсторонним обзорам и оттачиванию наших индивидуальных способностей. для поддержания внешнего фокуса . Посредством группового посвящения этой мыслеформе мы стремимся превзойти наши собственные (эго) границы, чтобы «видеть» глазами других, «слышать» их ушами и т. д. При этом мы признаем и чтим то, что на самом деле чтобы сопереживать любому существу на планете, требуется БОЛЬШЕ, чем наша способность отстаивать свою точку зрения; и мы возлагаем ответственность друг на друга, чтобы соответствовать этому более высокому стандарту. Делая это, мы помогаем и поддерживаем друг друга и мир, и это укрепляет дух товарищества и синергию внутри, а также позволяет нам лучше выполнять свою функцию организации с открытым исходным кодом и организации, меняющей мир.

ЧАСТО ОТВЕЧАЕМЫЕ ВОПРОСЫ
В: Где я могу узнать больше о других ваших ценностях и о том, как вы используете каждую из них в своей организации?
Нажмите на значки ниже, чтобы перейти на полную страницу для каждого значения:

В: Где я могу получить больше информации о вашей философии изменения мира?
Пожалуйста, взгляните на каждую из этих дополнительных страниц: (щелкните значки)
В: Как люди могут оставить отзыв о различных компонентах с открытым исходным кодом проекта One Community?
На большинстве страниц есть ссылка на предложения, относящиеся к этой области планирования запуска проекта с открытым исходным кодом (например,предложения по инфраструктуре, предложения по образованию и т. д.). Вы также можете отправить нам электронное письмо, используя нашу страницу контактов.
В: Что вы имеете в виду, когда говорите «сверяемся друг с другом, прежде чем принимать личные решения, которые повлияют на большую группу?»
Это означает, что по возможности следует проверять всех, кого это может затронуть (группа проекта, команда приветствия и т. д.), прежде чем вносить изменения в расписание звонков, график внесения вкладов и т. д., а не просто заявлять, что звонок будет пропущен, работа не будет завершено и т.д.Наш проект рассчитан на максимальную гибкость и адаптируемость. Он также предназначен для максимальной эффективности и результативности. Предварительный запрос:
Обеспечивает обратную связь и реорганизацию элементов действий, если это необходимо
Дает фасилитаторам возможность изменить расписание в соответствии с потребностями человека, если это возможно
Демонстрирует понимание со стороны человека, что его действия могут повлиять на других
Было продемонстрировано, что он значительно поддерживает командную организацию, эффективность, результативность и моральный дух
В: Вы запрашиваете групповую «регистрацию» по всем индивидуальным решениям?
Нет, только решения, которые потенциально могут повлиять на деятельность группы или других лиц.
В: Каковы примеры индивидуальных решений, в которых ожидается «регистрация» вместо ?
Хорошим примером может служить любая ситуация, когда другие зависят от человека. Если человек является частью проектной группы, приветственной группы или работает над какой-либо частью проекта, и он предвидит, что не сможет оправдать обычные ожидания своего участия, то его просят «отметиться» перед принятие решений, которые повлияют на их участие.
Универсальные базовые системы связи
— Project Core
Словарь Universal Core представляет собой набор из 36 очень полезных отдельных слов, которые можно использовать по отдельности или в сочетании для общения в различных целях на бесчисленные темы с самыми разными партнерами по общению. Словарь Universal Core находится под лицензией Creative Commons Attribution 4.0 International License. Доступно несколько форматов для поддержки доступа учащихся посредством прямого указания или прикосновения, выбора взгляда и сканирования с помощью партнера. Доступны высококонтрастные версии для удовлетворения потребностей некоторых учащихся с нарушениями зрения, а 3D-символы доступны для слепых учащихся. Кроме того, словарь Universal Core доступен во многих приложениях для общения и устройствах, генерирующих речь.
Этот инструмент предназначен для того, чтобы помочь вам определить, какой из распространенных форматов словарного запаса Universal Core может подойти учащимся, которых вы поддерживаете. После того, как вы ответите на вопросы, вы будете перенаправлены к формату, который, вероятно, является хорошим местом для начала.
Список ключей приложений и продуктов SGD, созданных компаниями для помощи в интеграции словаря Universal Core с устройствами и системами, которые ваши учащиеся могут использовать или уже используют.
Трехмерные (3D) символы, предназначенные для представления избранных основных слов.
Макет, разработанный для того, чтобы учащиеся имели личный доступ в течение всего дня для общения, а учителя могли использовать его при моделировании.
Макет плаката лучше всего подходит для обучения небольшой группы или всего класса.
9-страничная универсальная базовая коммуникационная книга с 4 словами/символами на каждой странице.
4-страничная универсальная базовая коммуникационная книга с 9 словами/символами на каждой странице.
9-страничная универсальная основная книга для общения с партнерами с 4 словами/символами на каждой странице.
9-страничная книга Universal Core с символами в каждом углу прозрачных страниц.
6-страничная универсальная базовая книга для общения с 6 словами/символами на каждой странице.
3-страничная универсальная основная книга для общения с партнерами с 6 словами/символами на каждой странице.
Ключевые компетенции в области управления стратегическими коммуникациями
Управление стратегическими коммуникациями сосредоточено на анализе, комплексном планировании и реализации мероприятий, обеспечивающих достижение бизнес-результатов. Но стратегическая коммуникация происходит не просто так; это продукт структурированного планирования, учитывающего внутреннюю и внешнюю среду, потребности бизнеса, исследования, аудиторию, заинтересованные стороны, ключевые сообщения, каналы связи и измерения.Делайте это хорошо, и ваши коммуникационные усилия приведут к результатам в бизнесе, создадут вашу репутацию и принесут вам роль доверенного советника и делового партнера в вашей организации.
Но когда вы в последний раз тратили время на размышления о том, что вы знаете или думаете, что знаете о передовых стандартах и методах общения? Самооценка является ключевым шагом в планировании вашей карьеры. Это позволяет вам исследовать свои текущие ценности, интересы и навыки и лучше узнать себя.Независимо от того, на каком этапе вы находитесь в своей карьере в области коммуникации, вы всегда можете извлечь пользу из своих знаний и опыта, чтобы решить, куда вы направляетесь.
Основанная на Глобальном стандарте коммуникативной профессии и процессе управления стратегическими коммуникациями, наша модель компетенций для управления стратегическими коммуникациями обеспечивает основу для основных компетенций, необходимых профессионалам в области коммуникаций. Глубина и сочетание навыков зависит от индивидуального карьерного пути каждого профессионала.Специализированные навыки предлагаются в дополнение к тем, которые определены в модели, и являются частью вашего плана развития карьеры, который может включать новые дисциплины в рамках профессии.
Этика, право и управление
Специалисты по коммуникациям должны придерживаться самых высоких стандартов профессионального поведения, демонстрируя эффективность в:
Общение с пониманием культурных ценностей и верований
Действовать без обмана и в соответствии с законом
Правдивое, справедливое и точное представление организации
Обеспечение взаимопонимания и уважения
Соблюдение управляемых политик, стандартов и структур управления
Соблюдение этического кодекса профессионалов в области коммуникаций
Исследования, анализ и измерения
Специалисты по коммуникациям активно используют исследования, чтобы информировать и совершенствовать свою практику, а также измерять результаты своих стратегий. Для этого они должны продемонстрировать эффективность в:
Использование первичных и вторичных исследований для обоснования стратегического подхода к планам коммуникации
Использование эталонных данных для определения значимых, измеримых целей, которые обеспечивают бизнес-результаты и результаты
Измерение влияния коммуникационной деятельности на приоритеты организации
Понимание количественных, качественных и наблюдательных методов исследования
Анализ и использование результатов исследований для улучшения практики
Стратегия
Специалисты по коммуникациям применяют стратегическое мышление и интерпретируют потребности бизнеса в рамках своей коммуникационной стратегии для достижения значимых результатов.Для этого они должны продемонстрировать эффективность в следующих областях:
Выявление и понимание коммуникационных проблем и возможностей внутри организации и на внешнем рынке
Практика эффективного общения на основе подходов, демонстрирующих результаты (передовая практика)
Управление процессом стратегических коммуникаций от начала до конца
Предоставление актуальной и целенаправленной коммуникации в соответствии с потребностями бизнеса и аудитории
Использование исследований и измерений для обоснования стратегии и оценки влияния коммуникации на организацию и ее заинтересованные стороны
Бизнес
Специалисты по коммуникациям должны понимать и анализировать организационную операционную среду с учетом коммуникационных проблем и возможностей. Для этого они должны продемонстрировать эффективность в:
Понимание бизнес-функций в соответствии с организационными приоритетами, потребностями и предпочтениями аудитории
Разработка подходов к стратегической коммуникации, соответствующих стратегическому направлению и потребностям бизнеса
Разработка и исполнение операционного бюджета
Управление отношениями между другими функциями, которые пересекаются или влияют на стратегии и планы коммуникации
Выявление и использование коммуникационных возможностей и проблем, возникающих в результате изменений в бизнесе
Предоставление коммуникационных консультаций по ряду деловых вопросов, таких как колебания рынка, переговоры с профсоюзами, проблемы окружающей среды и устойчивого развития, репутация и кризисное управление
Взаимодействие с заинтересованными сторонами
Специалисты по коммуникациям должны выявлять, сотрудничать и развивать отношения с заинтересованными сторонами. Для этого они должны продемонстрировать эффективность в:
Определение различных заинтересованных сторон
Взаимодействие с внутренними и внешними заинтересованными сторонами
Развитие отношений для поддержки организационных результатов
Понимание роли заинтересованных сторон в общении
Поддержание отношений с многочисленными заинтересованными сторонами
Использование диалога, чтобы рассказать бизнес-историю и заручиться поддержкой
Каналы и тактика
Специалисты по коммуникациям должны выявлять, управлять и эффективно использовать различные каналы и тактики для доставки сообщений.Для этого они должны продемонстрировать эффективность в:
Понимание взаимосвязи между различными каналами коммуникации (цифровыми, печатными, личным общением)
Управление внутренними и внешними каналами связи
Исследования и инвестиции в улучшение канала
Понимание того, когда и как использовать различные каналы в тактическом подходе
Наставничество и консультирование руководителей и спикеров организаций
Разработка и внедрение различных коммуникативных тактик
Обмен сообщениями
Специалисты по коммуникациям определяют, создают и доставляют ключевые сообщения. Для этого они должны продемонстрировать эффективность в:
Рассказ об организации
Создание четкого, последовательного, творческого и убедительного контента
Своевременное и надлежащее предоставление контента
Вовлечение каждого сегмента аудитории на эмоциональном уровне
Создание возможностей для целевой коммуникации
Подумайте о своем опыте и знаниях
Набор задач, основанный на принципах и элементах модели, обеспечивает детализацию, демонстрирующую связь между теорией и практикой, и может использоваться профессионалами в области коммуникаций для оценки собственного прогресса.Эти задания доступны в разработанном нами бесплатном инструменте самооценки Career Evaluator™.
Приложение довольно простое, и поскольку оно предназначено для самооценки, оно скажет вам только то, что, по вашему мнению, вы можете сделать. Он не проверяет ваши настоящие компетенции. Как и в случае с любой оценкой, чем честнее ваши ответы, тем ценнее информация, которую вы из нее получите.
Приложение может помочь вам:
Определите свои сильные стороны и пробелы в знаниях и навыках в каждой области компетенции
Акцент на приоритетных потребностях в профессиональном развитии в соответствии с текущими или будущими должностями
Информируйте о личных размышлениях, профессиональных дискуссиях с вашим менеджером и коллегами и постановке целей
Подготовить краткосрочный и долгосрочный план профессионального развития
Спланируйте свой карьерный путь, чтобы перейти от того, где вы находитесь сегодня, к тому, кем вы хотите быть
Получите моментальный снимок своих сильных сторон и областей для развития.Устраните любые выявленные пробелы в ваших знаниях, навыках или поведении с помощью целенаправленных мероприятий по развитию. Используйте его, чтобы определить свой выбор профессионального обучения, а затем повторите оценку позже, чтобы измерить влияние обучения на вашу практику.
Оценка должна занять около 30 минут, и вам будет предложено использовать набор критериев для оценки вашей самооценки знаний и навыков. По завершении вы получите сводку своих сильных сторон и возможностей для развития, а также сможете загрузить отчет в формате PDF о вашей самооценке, сопоставленной с компетенциями и дескрипторами.
Вы завершили самооценку – что теперь?
Обсудите свои результаты со своим руководителем, наставником или коллегой, которому доверяете. Вам также может быть полезно попросить своего руководителя или коллег завершить оценку и оценить вас по некоторым или всем компетенциям. Собираясь вместе и сравнивая их оценки с вашей самооценкой, вы можете получить ценную информацию о своем уровне компетентности.
Затем вы можете разработать личный план действий, который поможет вам консолидировать области вашего развития.
Советы и подсказки по планированию действий
Определите свои цели в терминах SMART (конкретные, измеримые, достижимые, реалистичные и своевременные). Это поможет вам достичь ваших целей.
Составьте карту пути, на которой показано, где вы хотите быть со своими навыками и как вы этого добьетесь.
