На загородных участках, расположенных вдали от городской инфраструктуры, владельцы в качестве источника воды обустраивают скважины. С целью защиты их оголовка от давления грунта и других неблагоприятных воздействий обустраивают кессон.


Что такое кессон для скважин

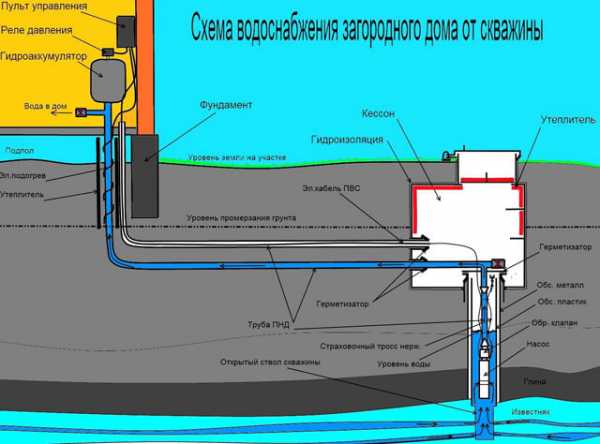

Это утепленное сооружение, в котором размещают все оборудование для функционирования скважины. При желании домашний мастер может изготовить своими руками кессон, не пользуясь услугами специалистов. Существует четыре варианта такой конструкции. Для их строительства требуются разные строительные материалы.


Кессон надежно защищает размещенное в нем оборудование от проникновения воды. Изначально данные конструкции использовали только для проведения подводных работ. Но со временем для этих изделий нашлись иные сферы применения. Например, их стали монтировать на оголовок водозаборных скважин.

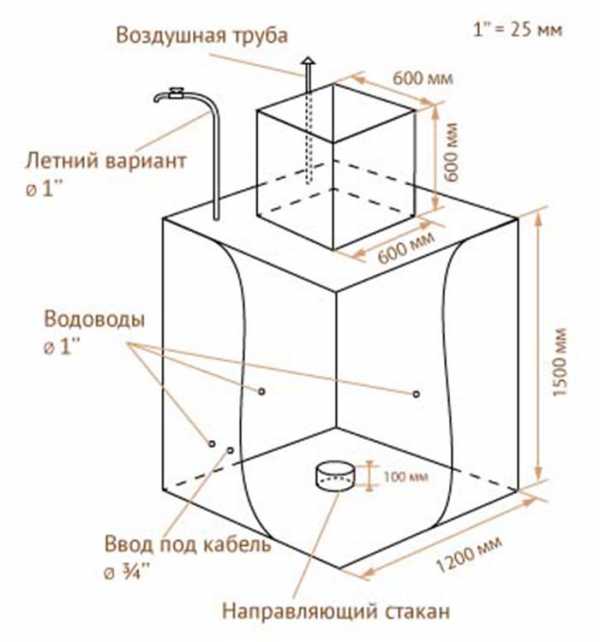

Кессон стандартно имеет несложную конструкцию. Его сверху закрывают люком, который не только защищает оголовок от проникновения грунтовых вод, но и от влияния минусовых температур. Посредством него человек может проникнуть внутрь камеры, чтобы произвести текущее обслуживание или ремонт.



В донной части кессона находится ввод обсадной трубы, а входы для водопровода и кабеля имеются в боковых стенках. Крышку, а при необходимости и другие элементы сооружения, теплоизолируют. Обычно для утепления задействуют вспененный полимер или пенопласт. Классический вариант камеры делают в форме цилиндра, имеющего высоту 2 метра и диаметр, равный минимум 1 метру.


Данные параметры при изготовлении кессонов для скважины своими руками выбраны были не случайно. Такая его высота объясняется необходимостью обеспечить защиту оборудования, установленного в нем от воздействия отрицательных температур. Место врезки трубы водопровода и оголовок следует размещать ниже, чем находится уровень промерзания грунта, обычно это около 1 — 2 метров. Именно на такой глубине располагают дно камеры.


Диаметр кессона, равный минимум одному метру, тоже не случайный. Его нужно делать таким, чтобы для размещения человека, спустившегося вниз, и монтажа соответствующего оборудования было достаточно пространства.


Делая выбор, следует помнить, что маленькой емкостью будет неудобно пользоваться, а слишком большая обойдется владельцу загородного дома в значительную сумму, поскольку герметичные камеры являются дорогостоящим приобретением.



Загубленный в грунт кессон выполняет важные функции:

  1. Защищает оборудование от негативного влияния холодных погодных условий. В зимнее время вода из скважины, подвергаясь воздействию низких температур, может замерзать и повредить трубопровод, а иногда и разорвать его.
  2. Является защитой от грунтовых вод. Особенность конструкции не допускает попадания жидкости из почвы в оголовок и тем самым продлевается время работы оборудования.


Помимо этого, особенности устройства кессона позволяют размещать в нем всю аппаратуру, необходимую для функционирования скважины, в том числе насос, разные системы водоочистки, трубы и автоматику, запорную арматуру, оснащенную пневматическим или электрическим приводом.


Поскольку камера влагонепроницаема, она защищает все вышеперечисленное оборудование от несанкционированного доступа. Конструкция не дает проникать внутрь насекомым и грызунам. Сооружения, изготовленные из материалов с высоким значением теплоотдачи, необходимо утеплять. Для теплоизоляции подходят исключительно не гигроскопичные материалы.

Широкий выбор вариантов конструкции


Для изготовления кессонов можно задействовать любые материалы при условии, что они способны обеспечить качественную герметизацию и теплоизоляцию внутренней части конструкции.


Как правило, на оголовок монтируют емкости, сделанные из:

  1. Пластмассы. Изделие из нее отличается превосходной герметизацией и незначительным весом, что облегчает его транспортировку и установку. Несмотря на то, что конструкция имеет недостаточную степень жесткости и склонна к всплытию, эти недостатки компенсируют путем заливки бетонным раствором уже стоящей на месте камеры вдоль ее контура. Емкости, произведенные из пластика, бывают разнообразных форм и размеров, но изготовить их собственноручно невозможно.
  2. Металла. Обычно задействуют сталь, которая является очень прочным и долговечным материалом. Если камера изготовлена грамотно, она получается герметичной, не всплывает и не подвергается деформации. Чтобы предупредить возникновение коррозийных процессов, выполняют гидроизоляцию.
  3. Бетона. Из бетонного раствора конструкция получается долговечной и очень прочной. Значительный вес такого изделия не позволяет ему всплывать. Бетон отличается гигроскопичностью и поэтому камере из него нужна качественная гидроизоляция, а в противном случае влага попадает внутрь.
  4. Кирпича. Возводимая из него емкость прочна, экономична и долговечна. Кессон для скважины из кирпича обладает отличными теплоизоляционными качествами, что позволяет не производить дополнительное утепление. Сооружение кирпичной камеры является сложным процессом и его может выполнить мастер, у которого имеются навыки кладки.
  5. Полимерпеска. Из этого материала конструкция получается недорогой, легкой, прочной и одновременно долговечной. Она проста в монтаже, поскольку ее собирают из элементов, которые соединяются замками типа «паз-шип». Читайте также: «Какой кессон для скважины лучше выбрать – виды, различия, правила установки».

Самостоятельное изготовление кессона


Домашний умелец, при наличии желания может изготовить конструкцию любого типа. Главное, принять решение, из какого материала лучше сделать емкость и определиться с ее параметрами.


Существует несколько разных вариантов, несложных в реализации:

  1. Строительство монолитной конструкции из бетона.
  2. Сборка сооружения из бетонных колец.
  3. Возведение из кирпича недорогой конструкции.
  4. Создание герметичной емкости из металла.

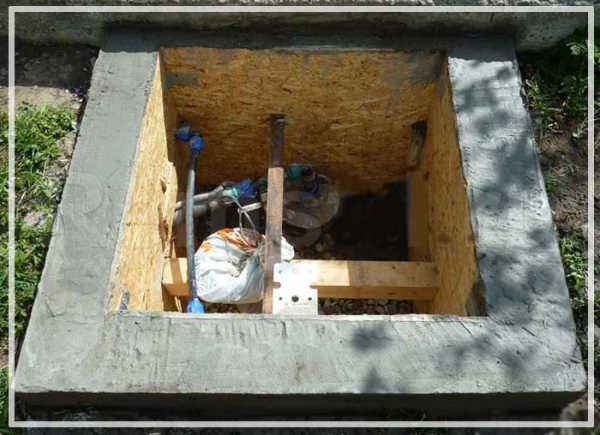

Строительство монолитного сооружения из бетона своими руками


Когда запроектировано создание своими руками бетонного кессона, для него наиболее оптимальной является четырехугольная форма, поскольку это в значительной степени облегчает работу по строительству опалубки. Сначала необходимо разобраться с размерами котлована под сооружение, который нужно выкопать.


Длина и ширина основы конструкции обычно равны и их рассчитывают так: к ее внутреннему размеру добавляют толщину двух стенок, составляющую 10 сантиметров и двух пазух по 15 сантиметров — их в дальнейшем заполнят грунтом.



После определения параметров ямы, приступают к вычислению ее глубины. Она должна превышать высоту стенки камеры на 30 — 40 сантиметров. За счет этой разницы на дне котлована обустраивают дренаж. Данную технологию выбирают, если не запланировано бетонирование основы конструкции.


При необходимости сделать бетонное дно, его высоту следует учитывать. Помимо этого, глубину приямка рассчитывают таким образом, чтобы поверхность крышки находилась заподлицо с линией поверхности земли.


Чтобы определиться с типом возводимой конструкции, необходимо произвести гидрогеологическую оценку дна ямы. Желательно это сделать весной в то время, когда максимально высоко поднимаются грунтовые воды. Если на дне сухо, тогда будет достаточно дренажного слоя. Когда там влага, емкость лучше сделать полностью герметичной, иначе ее, скорее всего, заполнят грунтовые воды.


При выполнении разметки места будущего котлована нужно помнить, что камеру относительно обсадной трубы размещают не симметрично, в результате чего свободного пространства для работы спустившегося в конструкцию мастера будет больше. В этом случае также получится более удобно расположить оборудование.



Когда обустраивается бетонный кессон для скважины, после того, как известны размеры и расположение ямы, приступают к проведению земляных работ. В ходе их реализации можно одновременно прокапать траншею к дому для прокладки трубопровода.


Если котлован готов, начинают обустраивать дренаж, состоящий из двух компонентов:

  • песчаной подушки высотой до 10 сантиметров, для чего насыпают песок и утрамбовывают его;
  • щебня высотой примерно 15 сантиметров.


Такой дренаж не даст воде, попавшей в кессон, оставаться внутри, поскольку она быстро переместится в почву. Затем приступают к созданию опалубки, которую можно монтировать одним из двух методов.


В первом варианте стенки котлована задействуют в качестве наружных элементов опалубки. Бортики ямы прикрывают плотной полиэтиленовой пленкой, чтобы вода, содержащаяся в бетонном растворе, не проникала в грунт. После этого собирают из арматуры каркас. Для него используют стальную крупноячеистую штукатурную сетку или своими руками связывают ее с 30-сантиметровым шагом.

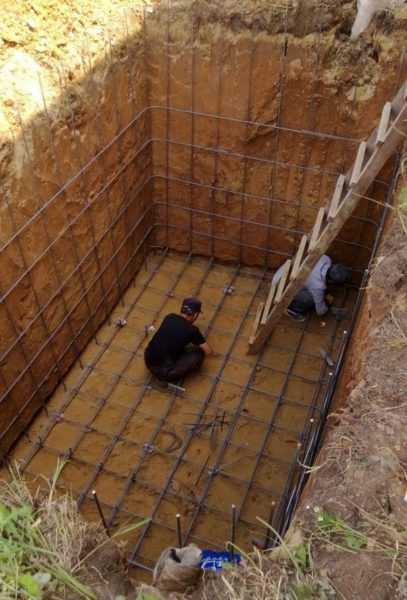

Арматуру закрепляют так, чтобы она располагалась внутри создаваемого бетонного слоя, и потом устанавливают еще одну стенку опалубки, для которой задействуют древесно-полимерные плиты или обычные доски.


Для второго способа строительства опалубки используют щиты, сбиваемые из досок. Их помещают в котлован так, чтобы получились двойные стенки, между которыми размещают арматуру, после чего можно выполнять заливку раствора. Данный вариант требует применения большого количества досок, но зато позволяет обустроить дренажные пазухи, а это в первом варианте невыполнимо. Эти пазухи востребованы, когда грунтовые воды залегают высоко, иначе сооружение окажется затопленным.



Далее приступают к приготовлению раствора, ручное замешивание которого является трудоемким процессом. Лучше арендовать бетономешалку или собрать ее собственноручно из металлической бочки нужного размера. Для подачи смеси в опалубку делают лоток, можно задействовать и старую водосточную трубу, заранее разрезав ее вертикально.


Бетон следует заливать несколькими не толстыми слоями, при этом каждый из них уплотняют. С этой целью пользуются электрическим вибратором — дорогостоящим специальным инструментом. Его лучше брать напрокат.


Если такой возможности нет, применяют метод штыкования. Для выполнения уплотнения изготавливают особое приспособление из тонкой трубы, штыря или куска арматуры, приварив к нему ручки.


Этот инструмент нужно резко погружать в залитый бетонный раствор и потом медленно его извлекать, раскачивая приспособление из одной стороны в другую. Вода и воздух при выполнении штыкования перемещаются к поверхности, а бетон становится плотнее.


Когда вся конструкция полностью залита, ее следует правильно высушить. В течение первых 3 — 5 дней раствор еще не схватился и поэтому бетону требуется поддержание уровня влажности. Причиной данного процесса является то, что при застывании в его верхних слоях происходит активное испарение жидкости.


Если количество влаги недостаточное, поверхность бетонного сооружения начинает покрываться трещинами, а это приводит к понижению его прочностных характеристик. Поэтому на бетон после завершения заливки периодически брызгают воду или в жаркую погоду покрывают влажной тканью.



При сооружении своими руками бетонного кессона для скважины, через неделю опалубку можно снимать, но бетон абсолютную прочность наберет примерно по истечении месяца. После этого проводят финишные работы.


Легче и проще всего монтировать плиту перекрытия с люком, изготовленную в заводских условиях. Другим вариантом является заливка перекрытия цементным раствором, но для этого потребуется сооружение горизонтальной опалубки. Выполняются такие работы аналогично тому, как описано выше. После окончательного высыхания конструкции необходимо произвести гидроизоляцию.

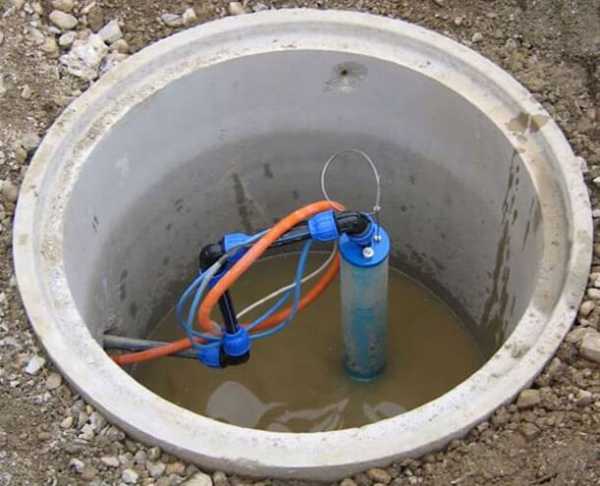

Сборка конструкции из бетонных колец


Перед тем, как сделать для скважины кессон из бетонных колец, следует подготовить котлован для их размещения. Для определения его глубины применяют ту же методику, как и в случае с монолитной конструкцией. Высота дна в данном случае зависит от его типа. Оно бывает либо полностью герметичным, либо состоять из дренажного слоя.


Выбор определенного типа производится с учетом уровня нахождения грунтовых вод. Если предпочтение отдано варианту с созданием герметичной конструкции, выкапывают яму требуемой глубины и обустраивают на дне песчаную подушку, имеющую высоту примерно 10 сантиметров, и плотно ее утрамбовывают.



До того, как опускать, бетонные кольца непременно обрабатывают гидроизоляционным материалом, таким, как, например, битумная мастика. Если этого не сделать, они начнут пропускать внутрь сооружения влагу и быстро разрушаться. Далее бетонное дно подготавливают к установке. В плите делают отверстие для скважинной трубы.


С помощью специальной техники опускают вниз днище, пропустив обсаду в готовое отверстие. Плиту помещают на подготовленную подушку. Далее занимаются подготовкой монтажа колец. Каждое из этих изделий тщательно покрывают гидроизоляционным материалом, к примеру, битумной мастикой и ожидают, пока она высохнет.


При устройстве кессона для скважины своими руками из колец их погружают в котлован и обрабатывают каждое место стыка скрепляющим составом. Специалисты рекомендуют запенивать швы, поскольку раствор в случае подвижки грунта разрушается, а обладающая большей пластичностью пена остается невредимой.



Затем получившиеся швы покрывают гидроизоляцией. Сверху помещают перекрытие, которое оснащено люком. Конструкция готова к эксплуатации, остается лишь заполнить землей пустоты, имеющиеся вокруг кессона.


До того, как сделать своими руками для скважины кессон из тяжелых бетонных колец, следует заказать специальную технику. Главное при их монтаже укладывать изделия так, чтобы они максимально точно состыковались между собой.

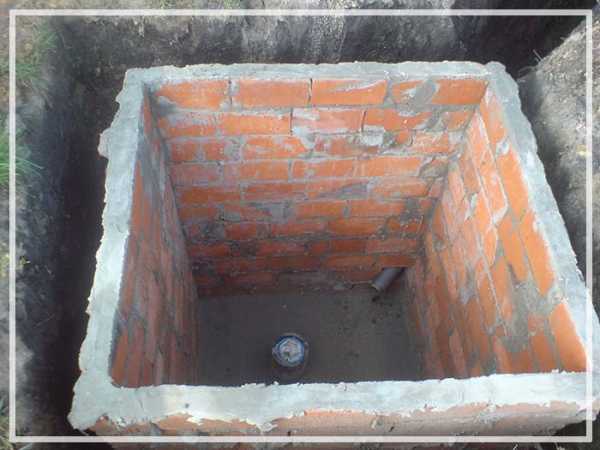

Возведение недорогой камеры из кирпича


Строительство кессона из кирпичей во многом напоминает обустройство бетонной конструкции. Сначала требуется выкопать котлован. Он может быть сделанным точно под будущую емкость или созданным немного большим.


Второй способ считается наиболее предпочтительным — на завершающем этапе предполагается засыпка пустот, в которых может собираться дождевая вода, после возведения стен и их просыхания. А вот в первом случае, когда сооружают кессон из кирпича, его выкладывают к стенкам котлована, но никто не может гарантировать, что за ними не останется пустот.



Вне зависимости, каким будет дно сооружения — герметичным или другим, при создании кирпичной камеры необходимо обустраивать ленточный фундамент, ширина которого должна немного превышать толщину будущей кладки. Вдоль периметра строящегося кессона выкапывают траншею, имеющую глубину около 50 сантиметров, засыпают ее песком слоем высотой 10 — 15 сантиметров и тщательно трамбуют.


Создаваемый фундамент не обязательно бетонировать. Вместо этого можно уложить в траншею битый кирпич, крупный щебень и залить раствором из песка и цемента. После того, как такое дно схватится, приступают к кладке. На фундамент помещают гидроизоляцию — ею может быть рубероид или любой аналогичный материал.


Работу по кладке кирпичей начинают от угла, хорошо заполняя все швы раствором. Качество периодически контролируют с помощью отвеса и уровня. После того, как высота кладки достигнет места ввода трубопровода и электрического кабеля, между кирпичами помещают специальные гильзы для обустройства входов.


Кладку доводят до требуемой высоты и дают ей просохнуть, потом конструкцию штукатурят или обрабатывают раствором для гидроизоляционных работ. Дальше необходимо обустроить дно емкости. Когда его делают герметичным, на расстоянии 4 — 5 сантиметров от дна монтируют армирующий пояс и заливают бетоном. Его высота должна составлять около 15 сантиметров.


Если при обустройстве кессона для скважины своими руками из кирпича нет необходимости делать дно герметичным, нужно уложить слой щебня и утрамбовать его. Перекрытие конструкции можно делать разным — например, использовать готовую плиту или залить основание самостоятельно.



Существует другой вариант, когда сверху на камеру укладывают доски, отрезки швеллеров, кусок балки. На определенном уровне прикрепляют вентиляционный канал, а также люк и гильзу под трубу для полива. Потом накрывают возведенную конструкцию листом пластика или жестью, если обрешетка сделана без зазоров.


С целью укрепления сооружения на расстоянии 4 — 5 сантиметров от его основы располагают армирующую сетку, заливают все бетоном и ожидают полного высыхания раствора. Затем обустраивают горловину кирпичной конструкции и засыпают емкость до уровня поверхности почвы и устанавливают люк.


Если нужно уменьшить стоимость кирпичной конструкции, можно верхнее перекрытие не заливать бетоном. Его просто засыпают землей, возводя холм высотой 30 — 40 сантиметров.

Создание герметичной конструкции из металла


Металлические емкости бывают самой разной формы, но ее обычно определяет материал, имеющийся у домашнего умельца в распоряжении. Если планируется сооружение четырехугольной камеры, тогда потребуется 3-5 миллиметровый металлопрокат и арматура или пруток, имеющий сечение 10 миллиметров.


При обустройстве круглой емкости для корпуса задействуют отрезки трубы диаметром 1250 миллиметров, а для горловины — около 600 миллиметров. При выборе формы будущей конструкции, необходимо помнить, что, чем меньше сварных швов, тем вероятность их разрушения меньше. Это очень важно для обеспечения ее герметичности.



Работу по созданию металлической емкости начинают с подготовки котлована. Его выкапывают с учетом глубины кессона для скважины. Дно котлована выравнивают по уровню и на расстоянии 40-50 сантиметров от него обрезают обсадную трубу и временно накрывают ее ветошью или куском пластика.


Подготовленные заранее металлические детали очищают от ржавчины и складывают на настил из досок, чтобы они в процессе работы не стали грязными. Сначала изготавливают дно, для чего подготавливают элемент требуемой формы и вырезают в нем отверстие под гильзу для обсадной трубы. Чтобы ее смонтировать, задействуют двусторонний сварочный шов.


При устройстве кессона четырехугольной формы боковые стенки выкраивают из металлопроката. Материал размечают и вырезают отверстия для ввода трубопровода и кабеля. Соединяют боковые стенки и днище.


Крышку емкости устанавливают на место. Не следует забывать, что сварочные швы, чтобы обеспечить конструкции герметичность, нужно делать только двухсторонними. Потом вваривают горловину, а под вентиляцию — пенал. Гильзы под трубопровод и кабель приваривают к стенкам кессона.


Закрепляют петли, сделанные из арматуры или прутка, предназначенные для крепления строп, а также крышку или люк и приступают к выполнению гидроизоляции. Наружные и внутренние швы полностью освобождают от шлака и несколько раз покрывают их защитным составом. Им же обрабатывают всю конструкцию.



Металлические камеры нужно тщательно гидроизолировать, при этом для наружных работ применяют битумную мастику, а для внутренних — грунтовку, краску и антикоррозийное средство. В случае необходимости кессон утепляют экструдированным пенополистиролом или другим изолятором, главное, чтобы этот материал не был гигроскопичным.


Когда конструкция из металла готова, ее опускают в котлован. Чтобы смонтировать кессон, следует использовать подъемный кран, который оснащен мягкими стропами. Над котлованом размещают деревянные бруски и на них устанавливают емкость. Потом подпорки убирают и осторожно и медленно опускают ее вниз, насаживая на обсадную трубу.


Сооружение, достигшее дна котлована, непременно выравнивают с использованием уровня. В гильзы заводят кабель и трубы. Проверяют качество гидроизоляции. Вновь обрабатывают участки, где при выполнении монтажа она была повреждена. Гильзу к обсадной трубе приваривают, или запенивают, если обсада изготовлена из пластика. Емкость после завершения герметизации места ввода кабеля и труб засыпают грунтом.


Существует много вариантов, как сделать своими руками кессон — из кирпича, бетона, металла, бетонных колец и других материалов. Если все работы выполнены правильно, герметичное сооружение надежно защитит оголовок скважины от промерзания и проникновения грунтовых вод, и тем самым обеспечит подачу чистой воды в бесперебойном режиме.




kanalizaciyadoma.com

Как установить или сделать кессон своими руками

При постройке колодцев и бурении скважин для обеспечения частных и загородных домов водой использование бетонных колец в большинстве случаев неприемлемо. Это связано с тем, что часто происходит просачивание влаги внутрь колодца, вследствие чего в питьевую воду может попасть грязь, а иногда и канализационные стоки. Лучший способ избежать такой проблемы, это соорудить водонепроницаемую ёмкость вокруг оголовка скважины, путём установки кессона. Его можно приобрести в специализированных компаниях и магазинах, или изготовить собственноручно.

Какими бывают ёмкости для приямка

Ещё совсем недавно устанавливаемые в колодцы ёмкости делали из 4 мм листов железа. Их сваривали в виде бочки диаметром 1 м и высотой 1,5 — 2 метра. В некоторых случаях это может быть и прямоугольная ёмкость с теми же параметрами. Устанавливается такой кессон своими руками за один день, благодаря чему вы обеспечиваете герметичность колодца в течение десятка лет и более. Глубина нижней точки определяется климатической зоной, где находится скважина, и чем этот регион северней, тем глубже должен находиться оголовок.

опалубка под кессон
схема монтажа пластиковго кессона



По отзывам домовладельцев, металлические баки не самый лучший из доступных вариантов, поскольку они подвержены коррозии, достаточно недёшевы, к тому же современные производители предлагает пластиковые ёмкости, отличающиеся большей долговечностью. Их установка ещё проще, чем монтаж металлического короба, а срок службы в несколько раз больше. К тому же пластиковый бак имеет максимальную герметичность и гидроизоляцию, он лёгок в установке благодаря небольшому весу и имеет приемлемую стоимость.

Установки и изготовление кессона своими руками

Поскольку наиболее оптимальными и относительно недорогими можно считать, приобретение пластикового бака для скважины или изготовление колодца непосредственно на месте выхода трубы-оголовка, то уместным будет рассмотрение именно этих двух способов. В первом случае всё, что нужно сделать, это выкопать котлован таким образом, чтобы он был с каждой стороны на 10-15 см больше чем сама ёмкость, а крышка должна находиться в 20 см над уровнем земли. После того, как бак будет установлен в яму, пространство между стенками и баком проливается бетоном марки 100-150 М и армируется железными прутами. Это усилит его прочность и предотвратит деформацию стенок.

кессон для скважины
кессон своими руками из бетона
пластиковые кессоны



После того, как бетон схватиться, подводятся трубы, и устанавливается вспомогательное оборудование, такое как насос или фильтры. Все отверстия тщательно промазываются герметиками для предотвращения попадания через них влаги. Если вы считаете, что приобретение пластиковой ёмкости себя не оправдывает, поскольку рядом с вашей скважиной нет поверхностных вод, можно за несколько дней сделать надёжный бетонный кессон своими руками. Для этого на месте вывода оголовка выкапывается котлован глубиной не менее 2 метров, и диаметром около 1,5 метров. Дно засыпается песчано-гравийной подушкой, которая тщательно трамбуется, после чего бетонируется армированной плитой высотой не менее 10 см.

Стенки котлована выравниваются и гидроизолируются плотным полиэтиленом, после чего внутри устанавливается опалубка таким образом, что бы толщина будущих стенок была не менее 10 см, но и не более 20 см.

Опалубку можно устанавливать не на всю высоту, а кольцами по 50 см, это позволит заливать и штыковать бетон более качественно, исключая образование в монолите пустот.

После того, как нижнее кольцо застынет, опалубка поднимается и заливается следующий ряд, и так до тех пор, пока вы не достигните поверхности. Стенки будущего кессона обязательно армируйте металлическими прутами 12-16 мм, это не позволит во время сезонных подвижек грунта избежать их продавливания и деформации.

Заранее стоит позаботиться и о вводе в кессон труб необходимых для отвода воды. Последний этап изготовления кессона, это заливка верхней крышки. Для этого изнутри устанавливается настил, а в середине на месте будущего входного лаза делается подиум диаметром 40-50 см. Он необходим для того, чтобы можно было внутри ёмкости проводить монтажные и профилактические работы. Желательно чтобы крышка поднималась над землёй на 15-30 см, поскольку это предотвратит замусоривание кессона. После того, как бетон наберёт достаточную прочность можно устанавливать насос и пользоваться водой из скважины.

papamaster.su

Кессон для скважины своими руками

Часто бывает так, что при обустройстве скважины, хочется оснастить ее дополнительным оборудованием, но чтобы появилась такая возможность, придется приобрести очень дорогой промышленный, или сделать кессон для скважины своими руками, размеры которого позволят разместить в нем все запланированное. Возможна и другая причина – желание все делать самому. В таком случае необязательно нужно делать кессон большого размера.

Кессон предназначен не только для удобного расположения в нем различных устройств, но и для защиты от замерзания системы водопровода.

С этой целью его располагают в слоях грунта, которые не промерзают, и плотно закрывают крышкой, во избежание попадания холодного воздуха внутрь.

Подготовительные работы

Яма вокруг трубы

Вначале потребуется выкопать яму под кессон, форма и размеры которой зависят от его габаритов. В заводских условиях кессон изготавливается из пластмассы, или металла, и, как правило, его размеры невелики. Для кессона может быть использован различный материал:

  1. Бетонные кольца.
  2. Бетон.
  3. Кирпич.
  4. Металл.
  5. Полимерпесчаная основа.

Остановимся на них более детально.

В зависимости от того, каким будет кессон, нужно вырыть под него яму, из расчета, что над поверхностью земли должен выглядывать только люк, а корпус оставить под землей.

Кессон из бетонных колец

Дно укладывается бетоном по уровню, и после того, как он основательно схватится, нужно помыть дно от упавшей глины. Потом начертите контур для установки кольца, и по этой разметке накладывайте цементный раствор, для того, чтобы уложенное кольцо стало в него. Сверху первого кольца вновь наносится раствор и ставится второе.

Если на нанесенный раствор во время установки следующего кольца упадет глина, то ее нужно убрать. Для этого можно зафиксировать бетонное изделие, подложив под него доски. После удаления глины раствор разравнивается, и верхнее кольцо опускается.

После установки колец, основательно заделайте швы, и сделайте из кирпичей колодец, такой, чтобы люк был выше уровня земли на 15 см.

Бетонный кессон

В его технологии изготовления нового и незнакомого ничего нет. Стандартный набор:

  1. Выкопать яму.
  2. Изготовить опалубку.
  3. Установить решетку из арматуры.
  4. Залить бетоном.
  5. Сделать из кирпича оголовок.

Все делается по такому же принципу, что и выгребная яма. Разница заключается в том, что нужно заранее позаботиться о том, чтобы осталось отверстие для подвода труб и электрокабеля, а верхняя плита должна быть ниже уровня земли. Сверху устанавливается утепленный люк, и бетонный кессон к вашим услугам.

Кирпичный кессон

Для изготовления такого кессона чаще всего используется бывший в употреблении кирпич, но это уже на усмотрение хозяина. Что касается ямы, то есть 2 варианта ее размеров:

  1. Четко по форме, с учетом того, что кирпич будет прилегать к стене.
  2. Больше размера кессона. В таком случае производится кладка ровных стен, а после высыхания раствора пустоты заполняются грунтом.

Первый вариант менее трудоемкий, так как приходится меньше трудиться с лопатой, но остались незаполненные пустоты между стеной, и кладкой, в которые попадет дождевая вода.

Для кессона небольших размеров можно не делать бетонную крышку. Достаточно сузить кверху отверстие, смещая при кладке кирпич к центру.

Получившуюся горловину нужно обязательно закрыть утепленным люком.

Полимерпесчаная основа

На полимер-песчаной основе

Более простым, и менее дорогим вариантом является применение сборного кессона, изготовленного на полимерпесчаной основе. Этот материал:

  1. Устойчивый к воздействию внешней среды.
  2. Не вступает в химическую реакцию.
  3. Долговечный.
  4. Недорогой.
  5. Отличается простотой монтажа.
  6. Большой диаметр колец.

Для монтажа колец не нужна техника, а их конструкция позволяет собрать кессон правильной формы, притом полностью герметичный. Кроме того, для него не нужна дополнительная гидроизоляция, а дно и люк идут в комплекте.

Металлический кессон

Если вы не понаслышке знаете сварочные работы, то можно сделать металлический кессон. Конструкция его должна быть с ребрами жесткости, чтобы грунт не вдавил его внутрь.

Для установки такой конструкции потребуется кран, но, предварительно его нужно защитить от воздействия влаги, обработав как снаружи, так и изнутри.

Дешевым такой кессон не будет, учитывая стоимость металла, электродов, грунтовки с покраской, и работу техники. Кроме того, это изделие нужно будет периодически красить изнутри. По этой причине металлические кессоны непопулярны.

Мы не будем говорить, что лучше для вас, так как каждый умелец решает сам, как ему лучше делать, а этот обзор лишь поможет принять правильное решение.

Видео

В этом ролике рассказывается о преимуществе колодца из полимерпесчаных колец.

kakpravilnosdelat.ru

Бетонный, металлический, пластиковый кессон для скважины

Монолитный кессон представляет из себя герметичную ёмкость которую закапывают в землю, а с верху остаётся только люк через который можно попасть внутрь. В кессон грунтовые воды не должны попадать это главная его особенность. Очень много компаний производят кессоны из разного материала для разных нужд. Обычно делают кессон для канализации пластиковый или бетонный, для хранения заготовок бетонный или кирпичный, а для защиты скважины металлический или пластиковый.

Кессон квадратный и круглый

Можно сделать кессон самому выложив его из кирпича, из бетонных колец, сварить из метала или сделать опалубку и залить бетоном. Можно правильно сделать кессон своими руками любой формы главное чтобы внутри него было достаточно места для проведения внутренних работ. При обустройстве скважины с кессоном обязательно делают лестницу чтобы было удобно спускаться в кессон. Делают лестницу шириной не менее 50 см и жёстко её крепят. Кессон под скважину делают в основном когда водой из скважины пользуются круглый год. Необходимо сделать кессон для скважины чтобы зимой в холода вода не замёрзла и не разорвала трубы и оборудование. Сделать кессон можно из разного материала главное чтобы его стены были водонепроницаемы и не промерзали.

Готовые

Продают готовые кессоны от производителя в основном пластиковые и металлические. Можно использовать готовый металлический или пластиковый кессон для погреба, для сбора канализационных вод, для защиты скважины, для туалета.

Кессон из пластика

Чтобы установить готовый кессон делают яму так чтобы расстояние между наружными стенами кессона и грунтом было около 30 см, а при самостоятельном изготовление кессонов для погреба ямы делают так чтобы расстояние между наружными стенами и грунтом было не менее 70 см. Установка кессона на скважину производится с заранее установленных над котлованом деревянных брусков. Чтобы правильно установить кессон для скважины необходимо воспользоваться строительным уровнем. Рекомендуется чтобы верхняя крышка для кессона располагалась выше уровня грунта на 15 см это поможет избежать попадания внутрь поверхностных вод.

Бетонные

Выкопанную яму полностью застилают водонепроницаемой плёнкой На дно сначала укладывается утрамбованный песок слоем 20 см, а по верх него крупный щебень слоем 20 см
на щебень насыпают песок слоем 5 см и укладывают гидроизоляционный материал. Затем делают армирование пола и будущих стен с шагом около 30 х 30 см, а в нужных местах где будут проходить коммуникации привязываются трубы и затыкаются с обеих сторон тряпками.

Будущий кессон из бетона своими руками армируем

Заливка бетоном проходить должна в три этапа.

  • На первом этапе бетонируют пол, а когда он станет крепким начинают делать опалубку стен.
  • На втором этапе заливают бетоном опалубку и желательно залить её за один раз чтобы не оставалось швов.
  • На третьем этапе заливают бетоном опалубку крыши.

Опалубку для крыши сделать можно следующим образом. Внутрь устанавливают вертикально шесть брусков по три пары у противоположных стен. Сверху к брускам крепят горизонтально бруски на которые будут укладываться доски на уровне окончания бетонных стен. В нужном месте где будет находится люк для кессона устанавливают деревянный короб. Затем на доски укладывается плёнка и вяжется арматура с армированием стен. Когда бетон высохнет и наберёт прочность приступают к гидроизоляции бетонного кессона. Все стены и крышу необходимо с наружной стороны промазать гидроизоляционным материалом. В очень холодных районах необходимо произвести утепление кессона прикрепив на стены и крышу утеплитель закрыв его гидроизоляционным материалом. Между грунтом и гидроизоляцией засыпается песок с утрамбовкой через каждые 40 см.

Из колец

Кессон из колец для скважины обычно делают из бетонных колец.

Делаем кессон из колец своими руками

Чтобы обустроить кессон для скважины из бетонных колец нужно подготовить основание на которое будут устанавливаться кольца. Обычно в основание укладывают слой песка поверх которой укладывается арматура и заливается бетоном. Гидроизоляция кессона из бетонных колец наносится перед установкой их на место. Нужно все бетонные кольца очистить и промазать битумной мастикой с наружной стороны. Скреплять кольца между собой нужно цементным раствором с добавленным в него жидким стеклом. Установив все кольца нужно с наружной стороны все швы промазать битумной мастикой. Сверху на кольца устанавливается плита с отверстием диаметром около 60 см. К отверстию нужно приспособить какую-нибудь крышку которую нужно утеплить. Пространство между грунтом и внешними стенами кессона нужно засыпать песком.

Кирпичные

Чтобы сделать кирпичный кессон не нужно возводить опалубку.

Возводится кессон из кирпича своими руками

При возведении кирпичного кессона все швы должны быть очень хорошо заполнены раствором. Кессон кирпичный для скважины также необходимо с наружной стороны утеплить и закрыть гидроизоляцией.

Металлические

Кессон металлический для скважины может быть различной формы например закруглённым, шестигранным, квадратным, конусообразным и другой формы. Сварить кессон нужно так чтобы не оставалось трещин и дырочек через которые может просочиться вода.

Установка металлического кессона для скважины

Кессон металлический для погреба нужно устанавливать на заранее подготовленную подушку из песка слоем не менее 20 см. Также песком нужно засыпать пространство между грунтом и стеной кессона. Для изготовления кессона из металла используют металлические листы толщиной 4-5 мм которые свариваются между собой при помощи сварочного аппарата. Когда делается металлический кессон своими руками необходимо учитывать что количество сварных швов очень сильно влияет на его качество и срок службы. На дне обязательно делают отверстие немного больше обсадной трубы. К этому отверстию приваривают гильзу чтобы она легко надевалась на обсадную трубу. Для крепления водопроводных труб в стены вваривают ниппеля. Обычно гидроизоляция кессона из металла делается так снаружи его покрывают битумной мастикой, а гидроизоляция кессона изнутри наносится в виде грунтовки. Кессон из металла обязательно нужно снаружи и сверху утеплить.

Вентиляция

Чтобы сделать вентиляцию в кессоне применяют систему двух труб при которой в одну трубу воздух входит, а в другую выходит.

Вентиляция кессона в гараже

Трубу через которую заходит воздух делают как можно ближе к полу примерно она не должна доходить 20 см до уровня пола. Трубу через которую выходит воздух желательно сделать как можно выше, а лучше на уровне с потолком чтобы исключить непроветриваемых зон.

Крепление

Чтобы кессон не вытолкнуло можно в полу сделать патрубок с вентилем и если появятся грунтовые воды то они не будут выталкивать кессон а начнут его подтапливать. Можно дополнительно закрепить кессон, а для этого закапывают 2 железобетонные балки на глубину 3 метра и с помощью капроновых верёвок привязывают их к кессону.

Просушка

Чтобы в кессоне не портились продукты его необходимо иногда чистить, сушить и проветривать. Так как кессон находится под землёй то образуется конденсат в кессоне на внутренних поверхностях который впитывается стенами, стеллажами и полками. Поэтому необходимо стеллажи и полки в солнечный и тёплый день вынести на улицу и дать им просохнуть, а все стены, пол и потолок хорошенько промыть. Затем внутрь нужно опустить обогреватель и включить его.
Также можно высушить кессон используя старые дедовские методы например подставив зажженную свечку под вентиляционную трубу через которую входит воздух и через несколько дней погреб теплым воздухом просушиться.
Ещё можно поставить внутри ведро с тлеющими углями которые будут прогревать кессон или поставить по углам в коробках соль или древесный уголь чтобы они впитали из воздуха всю влагу и осушили помещение.

Утепление

Если не сделать качественное утепление кессона для скважины и выходящих из него труб то может произойти замерзание воды, а вода при замерзании расширяется и в результате разрушит трубы. При обустройстве кессона скважины под воду пол как правило находится ниже уровня промерзания грунта это делается для того чтобы вода в скважине и в шланге не замерзала зимой. Водопровод от кессона к дому нужно укладывать в траншею глубиной ниже уровня промерзания грунта в данной местности точно так же делается обустройство скважины без кессона только необходимо будет сделать утепление скважины без кессона. Утеплить кессон для скважины от промерзания лучше всего полимерными, органическими и минеральными термо материалами которые не подвержены гниению.
Железный кессон для скважины обладают хорошей теплопроводностью поэтому его нужно обязательно утеплить. Так как метал подвержен коррозии то между утеплителем и металлической стеной должен быть вентиляционный зазор. Чтобы сделать такой зазор делается обвязка кессона металлической сеткой на которую и будет крепится утеплитель.
Кессоны для скважины из пластика обычно предусмотрительно оборудованы полочками для утеплителя. Если вы приобрели пластиковый кессон для скважины без специальных полочек то в таком случае его обматывают минеральными рулонными утеплителем который фиксируют проволокой.

Пластмассовый кессон для колодца необходимо утеплить

Кессон из бетонных колец имеет толщину колец около 15 см, а этого вполне достаточно чтобы при умеренном климате не делать теплоизоляцию. В холодных климатических условиях необходимо такой бетонный кессон для скважины утеплять снаружи. Крышки кессонов также сверху покрывают утеплителем и закрывают его гидроизоляцией, а потом каким-нибудь прочным материалом например листом фанеры или железа.

Ремонт

Ремонт металлического кессона будет очень сложным если он расположен под каким-нибудь сооружением например под гаражом или под домом. Если появилась течь то не рекомендуется производить ремонт кессона сваркой так как течь в последствии только усилиться. Если течет кессон то лучше всего взять сверло и просверлить дырку, а затем нужно сделать берёзовую заглушку в форме конуса и забить его в просверленную дырку. Место протекания вместе с деревянной заглушкой нужно замазать цементным раствором на жидком стекле. От влаги берёза разбухает и прочно закупорит дырку. Но лучше откопать место течи, убрать утеплитель и гидроизоляцию, а затем нужно заварить с наружной стороны и снова нанести гидроизоляцию и утеплитель.

Возможно вам будет интересно:

stroisam2.ru

устройство бетонного, сделать фото, установка на высоком уровне от грунтовых вод

Кессон можно сделать своими руками. Для этого понадобится лишь большой бак. Если такового нет, то его можно приобрести на рынке. Кессон – это теплоизолированная ёмкость. Сверху на ней присутствует крышка или люк, который нужен для прохода человека внутрь. Внутри него находится все необходимые устройства для работы водоснабжения.

Что включено в устройство кессона

Кессон – это такое сооружение, которое необходимо делать при строительстве дачного участка, когда копается скважина.

Устройство кессона представляет собой ёмкость, крышку, которая теплоизолированная, или съёмный люк.

Камера также включает вентиляцию, отверстия для выхода, которые называются гильзы, ниппели или бочата. Включается также водопровод и ввод для питающего кабеля. Неподалёку от крышки иногда ставят выход с шаровым краном, который походи на водопроводную колонку. Вся эта конструкция помогает качать воду для полива грядок или других потребностей во время летнего сезона.

Как сделать бетонный кессон

Бетонный кессон – один из прочных видов камер. Его преимущество – это использование бетона, который позволяет быстро изготовить кессон. Недостаток – если вы купили некачественные бетон, то со временем он может дать трещины и камеру придётся переделывать.

Оборудование опалубки для такого кессона делается из досок, дсп или других листовых материалов. Главное, чтоб его поверхность была обработана маслом или другим масляным средством. Размер и форма должны быть полностью подходящими для всей аппаратуры и иметь запас. Запас берётся от стенок выработки в земляном покрытии. Он должен составлять около 15 см. с одной стороны.

Для повышенной жесткости бетонные кессоны армируются. Это придаёт долговечность для скважины. Срок работы может составлять больше 50 лет.

Устанавливать опалубок надо за один заход. При этом, его, конечно, заливать. Это придаст прочность и надёжность всей конструкции. Бетон должен высохнуть на протяжении 10 дней. Но в это время за ним надо ухаживать. Нужно смачивать бетонные части и не допускать попадания дождя, влаги и частиц с земли или грунта. Через 7-10 дней опалубку следует снять. Корпус застынет, и плиту можно будет заливать.

После бетонных махинаций надо засыпать все видимые зазоры, которые появились между стенами и грунтом. Но до этого надо произвести укладку рубероидных листов с нахлёстом в 100 мм. Это надо для внешней гидроизоляции всей конструкции. Но помните, что между рубероидом и стеной не должен попасть обычный грунт или другая песчаная смесь или цемент.

Покупайте всегда качественный бетон. От этого будет зависеть надёжность и долговечность кессона. Лучше переплатить одни раз, чем мучаться каждый год, переделывая камеру.

Как сделать кессон своими руками

Кессон своими руками сделать можно. Если у вас есть силы и свободное время, то вперёд за работу. Отметим, что для того, чтобы сделать кессон, желательно иметь определённые навыки в этой области.

Дачники могут сделать кессоную камеру из кирпича, бетона, применить сварочные навыки или установить пластиковую камеру. У каждого вида кессона есть свои особенности.

Особенности у каждой кессоной камеры:

  • для сварочного кессона берём металлическую заготовку и специальный агрегат (дуговой). Они используются для дальнейшей сварки. Главная особенность сварочного метода в том, что он прочный и надёжный;
  • можно сделать кирпичный кессон. Его сделать достаточно просто и легко, по сравнению с другими методами. Нужно всего лишь иметь способности к кирпичной кладке;
  • особенность железобетонной камеры в том, что самостоятельно её сделать не получится. Будет нужна помощь со стороны. Кольца колодца имеют огромный вес. Для их установки понадобится специальная техника для поднятия колец;
  • среди особенностей пластиковой камеры можно выделить легкость в установке. Кессон из пластика даже можно купить в магазине.

Перед изготовлением кессона для скважины, надо выполнить подготовительные земельные работы. Что в них входит?

  1. Выкапываем приямок для кессона. Копать надо вокруг выхода трубы, которая будет выходить из скважины. Само дно приямка надо сделать глубже на 40 см. от основного уровня, на котором промерзает грунт. Как правило, этот уровень находится на земельном интервале в 1-2 метра. Помните, что ширина приямка полностью зависит от размеров оборудования и кессона. Размер приямка 1,4х1,4 метров – это самый маленький размер для камеры. В среднем, кессоны делают размером 1,9х1,9 метров. Но лучше делать на 2,4х2,4, чтобы можно было спокойно обслуживать камеру. Данные размеры указаны с учётом просвета в 20 см во время засыпки и утепления камеры.
  2. Далее делаем ленточный фундамент на дне приямка. Его ещё называют опорная бетонная плита.

Данные работы трудоёмкие. Поэтому если вы не уверены, что сможете справиться самостоятельно, обязательно вызовите специалистов. Они смогут установить всё профессионально и максимально быстро.

Как происходит установка кессона при высоком уровне грунтовых вод

Установка кессона при высоком уровне грунтовых вод должна включать в себя создание таких условий, при которых кессон был бы зафиксирован от всплытия. В этом случае рекомендуют применять железобетон, фундаментные блоки.

Надо понимать, что всплытие кессона – это серьёзная проблема. На её устранение придётся потратить как время, так и хорошие деньги.

Если камера всплывает, то значит, вышла из строя и сама скважина. Поэтому придётся переделывать и её. Надо будет делать всё заново: убирать кессон, бурить новую скважину, чинить систему коммуникаций и монтировать всё сначала.

Установка кессона для скважины своими руками (видео)

Если вы хотите обезопасить себя от повышения грунтовых вод — обязательно фиксируйте кессон на должном уровне, чтобы он не всплыл. Это сэкономит вам нервы, деньги, силы и ваше здоровье.Кессон – это необходимый элемент для защиты системы водоснабжения. Благодаря ему осуществляется бесперебойная подача воды. Забота о водоснабжении на своём участке, позволит вам пользоваться водой в любое время суток и года.

Примеры кессона (фото)

homeli.ru

Кессон или приямок для скважины из ж/б колец, пластика и кирпича. Как сделать своими руками

Скважина на участке требует особого обустройства, и кессон – одно из важных приспособлений. Опытные дачники утверждают, что его можно сделать своими силами. Для монтажа собственными руками подойдут пластиковая емкость (оптимально – бочка), металл, кирпичи. Можно также сделать бетонную конструкцию: монолитную или сборную, из колец. В помощь тем, кто делает кессон самостоятельно, – советы и тематическое видео.

Для чего нужен кессон. Особенности его конструкции

Изначально такой элемент как приямок использовался только для проведения обслуживающих и ремонтных работ. Со временем его функционал расширился, теперь кессон решает и другие важные задачи:

  • защищает оборудование от перемерзания;
  • плотно закрывает устье скважины, предотвращая попадание внутрь осадков и грунтовых вод;
  • хранит всё необходимое оборудование – насос, запорную арматуру, фильтры, автоматику и др.;
  • позволяет подключить напорную магистраль к водопроводу.

Внимание! Обойтись без кессона можно в том случае, если скважина расположена очень близко к отапливаемому зданию. Это удобно: всегда есть доступ ко всем узлам системы. Но есть и минусы: оборудование работает шумно и занимает немало места.

Чтобы кессон был надежным, нужно обратить внимание на следующие моменты:

  1. Стену и крыши необходимо делать прочными. Они должны выдерживать наружное воздействие.
  2. Желательно позаботиться о теплоизоляции приямка, например, с помощью пенопласта или вспененного полимера. Материалами утепляют крышу, а иногда и стены кессона.
  3. Конструкция обязательно должна быть герметичной. Это защитит оборудование, которое находится внутри, а также позволит сохранять тепло.
  4. Приямок оборудуют дверцей или люком, чтобы иметь доступ к скважине и технике для проведения профилактических и ремонтных работ.

Кессон

Размеры кессона. Этапы подготовки к монтажу

Камера кессона обычно имеет форму цилиндра. Высота его – около 2-х м, что позволяет обеспечить размещение оголовка скважины ниже уровня промерзания земли. Диаметр приямка — минимум 1 м. Широкий кессон позволит более-менее свободно чувствовать себя человеку, который спустится туда для осмотра и ремонта системы, а также вместит всю необходимую технику. Устанавливая кессон, нужно помнить: чересчур маленький будет неудобен в эксплуатации, а большой обойдется довольно дорого.

Прежде чем установить конструкцию, нужно выполнить ряд подготовительных работ:

  1. Вырыть котлован. Труба должна быть не точно в центре. Это сделает более удобным и обустройство, и пользование кессоном. Если будет монтироваться фабричный контейнер из пластика или металла, глубину ямы делают такой, чтобы верхушка конструкции поднималась над уровнем земли на 15 см. В случае с бетоном и кирпичом крыша должна находиться вровень с почвой.
  2. Выкопать траншею от приямка к дому. В нее будут укладываться трубы и электрокабель.
  3. Укрепить дно. Актуально в том случае, если кессон будет выполнен из бетона, ж/б колец или кирпича.

Совет. Перед работой оцените, насколько глубоко залегают грунтовые воды. Если этот показатель – не более 3 м, можно насыпать на дно ямы щебень и хорошо уплотнить его. В иных случаях придется заливать монолитную основу из бетона, напоминающую фундамент.

Приямок из кирпича. Изготовление своими силами

Этот вариант считается наиболее простым даже для хозяев, не имеющих большого опыта в строительстве. Перед началом работы фундамент следует гидроизолировать. Кладка выполняется в полкирпича, по кругу или в виде прямоугольника. Швы полностью заделывают, внутренние стороны конструкции штукатурят. При этом оставляют проемы, через которые будут подключены водопровод, электрокабели.

Приямок из кирпича

Перекрытие может быть изготовлено из разных материалов. Наиболее доступным из всех считается древесина: балки и доски. В перекрытии делают люк или дверцу. Прежде чем засыпать землю, нужно позаботиться об утеплении конструкции. С этой целью насыпают керамзит или другой материал, устойчивый к влаге.

Внимание! Кирпичный кессон отличается долговечностью, но он не достаточно герметичен. По этой причине такой приямок не подходит для участков, где уровень залегания грунтовых вод превышает 4 м.

Монтаж кессона для скважины из пластиковой бочки

Пластик – материал, с которым легко работать. К тому же, он не подвержен коррозии. Для обустройства кессона часто используются еврокубы (кубические контейнеры) или обыкновенные пластиковые бочки. Правда, во втором случае внутри приямка сможет поместиться только наружный центробежный насос, из-за небольшого объема конструкции. Еще один нюанс, связанный с этим, — оголовок скважины располагается по центру бочки.

Внутреннее устройство пластикового кессона

Особенность пластиковых емкостей – плавучесть. Это значит, что в период подъема грунтовых вод бочка может всплыть, а оборудование, расположенное в ней, — сломаться. Поэтому после установки пластикового кессона оставшееся пространство необходимо забетонировать, параллельно задействовав армирование прутьями из стали. Фиксировать пластиковый кессон также следует на бетонной основе.

Использование в качестве кессона бочки типа еврокуб – довольно популярное решение. Такие контейнеры могут вместить всё необходимое оборудование. Стенки их оснащены ребрами жесткости. Перед монтажом следует заменить поддон, входящий в состав еврокуба, например, оцинкованной сталью. Стены кессона бетонируют так же, как и в случае с бочкой. Для этого предварительно устанавливают несъемную опалубку из цементно-стружечных плит, которые предотвратят деформацию контейнера.

Совет. Прежде чем использовать еврокуб, убедитесь, что он особым образом обработан, а значит, безопасен для здоровья людей. Ведь в таких ёмкостях зачастую перевозят химикаты и некоторые другие вредные вещества.

Бетонный кессон из колец: особенности

Специалисты утверждают, что в последние несколько лет монтаж приямка с применением железобетонных колец осуществляется всё реже. Причин несколько:

  • большой вес конструкции, который требует специальной техники для подъема и сильно просаживает грунт;
  • низкий уровень гидро- и теплоизоляции;
  • высокая стоимость материалов.

Бетонный кессон

Зато если вы решитесь смонтировать такой кессон, это не займет слишком много времени. Для хорошей герметизации нужно купить кольца, имеющие замковые кромки. В продаже есть и другие элементы для создания конструкции: дно, перекрытие с отверстием, доборы для подъема люка. Во время обустройства следует заполнить стыки смесью из песка и цемента, а также позаботиться о дополнительной гидроизоляции.

Можно использовать заводской металлический или пластиковый кессон, однако он обойдётся дороже, чем самодельная конструкция. Поэтому многие хозяева делают приямок своими руками, выбирая из всех вариантов наиболее подходящий по стоимости и простоте монтажа.

Как сделать бетонный кессон: видео

sandizain.ru

Кессон для скважины своими руками как сделать и фотоотчет

При наличии на вашем участке гидротехнического сооружения (скважины, колодца) желательно оборудовать его защитной ёмкостью (кессоном). Особенно это нужно сделать, если ваш водозабор будет эксплуатироваться в зимний период. Кессон защитит сооружение от промерзания зимой, позволит разместить насосное и другое оборудование, обеспечит защиту от грунтовых вод и верховодки, а также предотвратит доступ к скважине посторонних людей, мелких грызунов, земноводных и насекомых. Проще всего сделать кессон для скважины своими руками.

Особенности и назначение

Устройство кессона позволит не только защитить гидротехническое сооружение от холодов и вандалов, но и даст практически отдельное помещение для размещения дополнительного оборудования

Установка кессона выполняется на 1-2 м ниже поверхности земли на выпуске обсадной трубы скважины. Все кессонные сооружения отличаются размерами. Кроме выпуска обсадной колонны в камере можно разместить:

  • Вакуумный или погружной насос.
  • Фильтрационное оборудование.
  • Расширительный бак.
  • Приборы для управления работой насоса и других систем водоснабжения.
  • Запорную арматуру и систему трубопроводов.

Таким образом, устройство кессона позволит не только защитить гидротехническое сооружение от холодов и вандалов, но и даст практически отдельное помещение для размещения дополнительного оборудования, тем самым освободив территорию участка от загромождения. Оборудование водяной скважины кессонной камерой позволит превратить обычную проходку в качественное гидротехническое сооружение, которое можно использовать круглогодично.

Разновидности кессонов

Пример установленного пластикового кессона в скважине

Все кессоны отличаются не только размерами, но и материалом, из которого они изготовлены. Чаще всего изготовление этой камеры производится из следующих материалов:

  • металл;
  • бетон и железобетон;
  • кирпич или камень;
  • пластик.

Чтобы понять, из чего лучше сделать кессон своими руками, рассмотрим особенности каждой конструкции.

  • Металлический кессон может иметь цилиндрическую и прямоугольную форму. Он изготавливается из стали в процессе сварки. Такая конструкция нуждается в утеплении и защите от коррозии. Однако степень гидроизоляции этой камеры достаточно высокая.
  • Бетонный кессон можно выполнить методом заливки бетона в опалубку по месту или из железобетонных колец для колодца. Устройство камеры из этих материалов требует выполнения качественного утепления и гидроизоляции.
  • Из кирпича очень легко сделать кессон для скважины своими руками. Такая конструкция обладает низкой теплопроводностью, поэтому при кладке в один кирпич не нуждается в дополнительном утеплении кроме гидроизоляционного слоя со стороны грунта.
  • Пластиковые камеры изготавливаются в заводских условиях. Они достаточно лёгкие, жёсткие, обладают хорошей водонепроницаемостью. Монтаж таких ёмкостей можно выполнять на поверхности без заглубления при условии, что будет выполнено основательное утепление.

Что можно сделать своими руками?

Основные формы кессонов используемых для скважин

Самостоятельное устройство кессона зависит не только от его размера, выбранного материала, имеющегося чертежа или схемы, но и от наличия у вас определённых навыков. Так, чтобы правильно сделать кессонную камеру, вам необходимо следующее:

Рекомендуем к прочтению:

  1. Чтобы самостоятельно изготовить металлический кессон, вам необходимо иметь навыки сварных работ. Кроме этого потребуются металлические заготовки и дуговой агрегат для сварки.
  2. Устройство кирпичного сооружение выполнить проще всего. Для этого нужно уметь выполнять кирпичную кладку.
  3. Камеру из железобетонных колец для колодца своими силами сделать не получится. Всё дело в том, что кольца для колодца имеют внушительный вес, чтобы поднять их понадобится привлечь грузоподъёмную технику.
  4. Однако если установку железобетонных колец для колодца произвести своими руками не получится, то выполнить монолитную конструкцию из бетона по месту – посильная задача для самостоятельного исполнения. Для этого необходимо сделать опалубку, подготовить арматуру и смешать цементно-песчаный раствор.
  5. Установка пластиковой камеры может быть произведена своими руками, но изготавливают такие ёмкости только в заводских условиях.

Инструкция по изготовлению

Процесс создания приямка для установки кессона

В зависимости от размера и материала, из которого вы собираетесь делать кессон, процесс изготовления камеры имеет свои нюансы и последовательность. Перед тем как сделать кессон для скважины своими руками, стоит провести соответствующие земляные работы:

  • Сначала необходимо выкопать приямок для камеры вокруг выхода обсадной трубы скважины. При этом дно приямка необходимо заглубить на 20-50 см ниже отметки, на которую промерзает грунт в вашем регионе. Обычно эта величина находится в пределах 1-2 м. Размер приямка в ширину зависит от габаритов оборудования и камеры. Схема для устройства самой маленькой камеры подразумевает размеры приямка 1,4х1,4 м. Средний параметр равен 1,9х1,9 м. Если размеры оборудования и его количество будут значительным, то для беспрепятственного обслуживания лучше сделать приямок размером 2,4х2,4 м.

Внимание: все размеры указаны с учётом, что на утепление (засыпку) камеры с каждой стороны понадобится просвет в 20 см.

  • На дне приямка заливается ленточный фундамент или опорная бетонная плита.

Важно: при откапывании приямка нужно расположить его площадь так, чтобы обсадная труба выходила не в центре, а была смещена на треть длины. Это облегчит обслуживание и поможет установить необходимое оборудование.

Делаем металлический кессон

Схема устройства металлического кессона

Из листовой стали вырезаются заготовки для выполнения дна, крыши и стенок камеры. При этом желательно, чтобы они состояли из цельного куска металла. В противном случае сварные швы на отельных деталях придётся проваривать с двух сторон для обеспечения надлежащей герметичности.

Усиление вертикальных стенок ёмкости делается при помощи стальных швеллеров высотой 5-10 см. Они привариваются с внешней стороны камеры с шагом 50-70 см. В дне прорезается входное отверстие для обсадной колонны. В крышке делается два отверстия. Одно из них сечением 60х60 см – это люк для обслуживания оборудования, второе отверстие размером 10-12 мм предназначено для вентиляции сооружения. Оно позволит избежать образования конденсата на внутренних поверхностях. Для вырезания отверстий можно использовать ножницы по металлу или газорезку.

Снаружи камера обмазывается несколькими слоями битумной мастики. Вместо неё можно использовать гудрон. Изнутри ёмкость красится эмалью, если поверхность чистая, или специальным грунтом при наличии коррозии.

Внимание: использование нитрокрасок в замкнутом пространстве камеры запрещено.

На крыше ёмкости привариваются две трубы вокруг прорезанных отверстий. Они будут выступать над поверхностью земли после засыпания камеры. Труба большего диаметра будет опорой для люка-лаза, а вторая труба меньшего диаметра будет служить вентиляцией.

Рекомендуем к прочтению:

Изготовление кирпичного кессона

Пример самодельного кессона из кирпича

Чтобы установить кирпичный кессон, необходимо на опорной бетонной подушке или ленточном фундаменте выложить стены сооружения. При этом стоит придерживаться следующих рекомендаций:

  1. Для обеспечения хорошей гидроизоляции сооружения лучше использовать газобетон или силикатный кирпич.
  2. Укладку кирпича лучше вести не на обычный раствор, а на специальную гидрофобную смесь.
  3. После возведения стен с внешней стороны укладывается слой гидроизоляции. Она будет надёжно придавлена к стенам сооружения за счёт засыпки, которая выполняет функции утеплителя. Для этих целей используют цементно-песчаную смесь, замешанную в соотношении 5 к 1.
  4. Поверх стен устанавливается перекрытие с отверстием для люка. Если делается монолитное перекрытие, то особенности его изготовления можно прочитать ниже.

Устройство бетонного кессонного сооружения

Пример самодельного кессона из бетона с опалубкой

Бетонный кессон делается посредством изготовления опалубки и заливки бетонной смеси. Последовательность действий следующая:

  1. Сначала сооружается опалубка из досок, фанеры или ДСП. Для облегчения её снятия поверхность обрабатывается отработкой или другим маслянистым составом. Конфигурация сооружения и габариты подбираются в зависимости от размеров и количества оборудования. При этом по периметру камеры необходимо оставлять запас свободного пространства шириной 10-20 см для выполнения утепляющей засыпки.
  2. Для обеспечения жёсткости конструкции перед заливкой бетона в опалубку устанавливается арматура.
  3. Бетон заливается в опалубку за один заход. Это обеспечит хорошую адгезию, целостность и долговечность конструкции.
  4. В течение недели пока происходит застывание бетона, поверхность камеры необходимо смачивать и защищать от осадков и солнечных лучей, накрыв плёнкой. После этого опалубку можно снимать.
  5. Когда стенки сооружения наберут полную прочность (через 28 дней), можно заливать крышу.

Для выполнения монолитного железобетонного перекрытия с люком (крыши) делают следующее:

Пример железобетонного кессона из готовых колец

  1. Над стенами устанавливается нижняя опорная поверхность опалубки. При этом в ней стоит предусмотреть отверстия для люка-лаза и вентиляционной трубы. Их можно выполнить при помощи металлических отрезков труб высотой 20-25 см. Укладка опалубки производится на бруски, прикреплённые к внутренней стороне стен. При этом вниз необходимо сделать отступ на толщину опалубочных досок, это позволит залитой плите лежать непосредственно на стенах сооружения.
  2. По периметру опалубка выполняется при помощи досок высотой 20-25 см. Между собой доски скрепляются в углах и крепятся к наружной поверхности стен.
  3. Сверху на доски опалубки с нахлёстом на боковые стенки расстилается гидроизоляция. Она защитит от протекания раствора и обеспечит гладкость поверхности. Для защиты гидроизоляции от слипания с бетоном её поверхность смазывается маслом или отработкой.
  4. Когда опалубка готова выполняется армирование. Для этого используется два слоя арматурной сетки из прутка диаметром 5-8 мм с размером ячеек 10х10 или 15х15 см. Между двумя слоями арматуры должно быть расстояние 5-7 см. Для соблюдения этого разрыва используются арматурные стержни длиной 10-15 см.
  5. Заливку выполняют за один раз.
  6. Затем поверхность плиты накрывается плёнкой и смачивается три раза в день на протяжении недели. Всё это время монолитную плиту необходимо защищать от попадания солнечных лучей дождя и мусора.

Когда бетонные работы будут окончены, выполняется укладка гидроизоляционного материала по наружной поверхности стен и крыше. При укладке делается нахлёст соседних полос на 7-12 см. Затем производится засыпка просветов между стенками конструкции и почвой. Благодаря засыпке гидроизоляция прочно прижмётся к стенам камеры, поэтому дополнительное крепление не понадобится.

Внимание: необходимо следить, чтобы в момент засыпки между стеной и гидроизоляцией не попал грунт и сама засыпка.

vodakanazer.ru
