Как вязать каркас из арматуры для фундамента: Как правильно вязать арматуру для фундамента

Содержание

Вязка арматуры под ленточный фундамент

Содержание

Почему не рекомендуется сваривать арматуру
Варианты вязки арматуры
По какому принципу ведется обвязка арматуры
Технологии вязки арматуры
Вязка арматуры для ленточного фундамента
Заключение

При строительстве дома на этапе заливки фундамента наступает такой момент, как армирование. Для его осуществления нужно уметь вязать арматуру. Есть возможность заказать готовую конструкцию, но такой фундамент будет дороже на 10%.

Проще самому научится вязать арматуру, чем переплачивать лишние денежные средства, но для этого нужно знать, как правильно вязать арматуру для ленточного фундамента. Но на этом этапе всегда возникает много вопросов, ответы на которые и будут даны в данной статье.

Почему не рекомендуется сваривать арматуру

Начальный этап закладки арматуры можно начать со сваривания элементов, но только методом прихватки на небольшом токе. Это ускорит процесс создания армопояса, но потом со всеми стыками должна быть произведена вязка арматуры под ленточный фундамент механическим или же ручным способом.

Важно! Полное сваривание армопояса запрещено, так как получившиеся швы будут весьма хрупкими и более подвержены коррозии.

Например, металл, который имеет класс А3 вообще нельзя сваривать, так как внутри у него есть ребра жесткости, которые запросто можно повредить, тем самым уменьшив несущую способность основания.

От сварки можно не сильно сэкономить на материалах и времени, а вот качественные характеристики фундамента будут нарушены, чего ни в коем случае нельзя допускать.

Варианты вязки арматуры

Вязка арматуры помогает элементам двигаться относительно друг друга, то есть она не имеет целью полностью жесткую конструкцию. Вязка должна производиться только по технологии, так как неправильно проведенный процесс приведет к тому, что во время заливки бетона прутья могут разойтись и подвергнуть ремонту такой участок будет довольно сложно.

На данный момент известно о нескольких способах, которые показывают, как вязать арматуру для ленточного фундамента и других оснований:

При помощи электроинструмента. Этот процесс вязки проходит с использованием вязальной машинки. Они помогают проделать работу с наибольшим комфортом и качеством. Для этого нужно купить специальный пистолет для обвязки армопояса и проволоку с сечение от 0,8 до 1 мм.

Один стык арматуры можно связать за 2 минуты. Так как пистолет имеет аккумулятор, то его зарядки вполне хватит на 450 стыков, в зависимости от мощности. Полностью зарядить аккумулятор можно за 30 минут.
Использование таких пистолетов намного ускоряет время работы по вязке арматуры, а также помогает сделать данный процесс приятным. Агрегат часто можно взять просто в аренду, а не покупать его. Так как вязальной машинкой вполне можно связывать пруты с сечение до 19 мм, то самостоятельное изготовление ленточного фундамента затруднений не вызовет.
Вручную вязальным крючком для арматуры. Такой способ является ручным. Вязальный крючок можно приобрести в специализированном магазине вместе с обвязочным материалом, а можно изготовить вручную. Некоторые, наиболее смелые мастера, ускоряют этот процесс, вставив вязальный крючок в шуруповерт, тем самым достигая качества вязального пистолета.
При помощи пластиковых ленточных хомутов. Этот способ подойдет для тех, кто возводит небольшую конструкцию при малых объемах работ.
При помощи пластиковых или стальных зажимов и скоб.

По какому принципу ведется обвязка арматуры

После того, как работы по подготовке к заливке фундамента завершены, приходит время обвязки армопояса. Для создания качественной конструкции, нужно, чтобы вязка соответствовала строительным нормам:

Шаг каркаса определяется в зависимости от той нагрузки, которая будет исходить от здания.
Пруты арматуры выкладываются на расстоянии от 20 до 40 см.
Для поперечной арматуры шаг равен половине высоты опалубки, но не более 30 см.
Армопояс монтируется на слое кирпичей в 5 см.
Каркас нужно заглубить на 5 см относительно верха фундамента.
Оптимальная проволока для вязки имеет сечение от 8 до 14 мм.
Стержень арматуры для армопояса должен быть длиной от 60 см.
Стержни, которые в результате обвязки требуют загибки, заглубляются в стену не менее, чем на 4 см.

Углы каркаса не требуют такой частой вязки, как прямые части.
Стержни, находящиеся по углам, фиксируются в двух плоскостях.

Технологии вязки арматуры

Для того чтобы знать, как связать арматуру для фундамента ленточного типа тем или иным способом, нужно точно знать технические характеристики дома, его назначение и размеры, а также какие типы вязки применяются для соответствующего основания. Существует несколько видов монтажа армопояса:

Ручная вязка. Процесс начинается с отматывания проволоки и сгиба ее пополам. Далее подготовленный кусок проволоки наматывается на палец, приблизительно на одну треть петли. Далее в нее нужно вставить крючок после того, как на каркас наложен арматурный прут. При вращении крючка захватывается обвязывающая проволока с обратной стороны и подтягивается на себя. После всех манипуляций крючок нужно извлечь из петли, а свободные концы подрезать, если они слишком длинные.
Обычно для большей надежности скручивание повторяют на одном и том же месте около 5 раз, в противном случае связка может разойтись.
Короткое скручивание. Проволока также сгибается пополам, концы при этом прижимаются к каркасу. После этого вставляется крючок и делается вращение, оставшиеся концы подрезать. Скрутки должны получиться наиболее короткими. В процессе скручивания нужно сделать 4 оборота, чтобы это получилось, необходимо загибать проволоку.
Подхват снизу. Процесс этого варианта очень простой: проволока, как и раньше, сгибается в 2 раза, крючок заводится снизу и захватывает петлю. Остатки проволоки формируются в виде петли и скручиваются. Таким образом, без особого труда получается качественный арматурный каркас с приложением минимума усилий.
Одной рукой. Этот вариант является самым простым для обвязки арматуры, который можно выполнить своими руками. Готовится петля, также, как в предыдущих случаях. В нее продевается крючок и захватывается второй конец проволоки. Параллельно этому действию должен выполняться прогиб, который поможет подхватить проволоку. Конец проволоки тянется на себя и скручивается примерно два-три раза. Таким образом, получается, что все действия выполняются только одной рукой. С помощью этого варианта можно в кратчайшие сроки изготовить армирующую ленту.

Помимо представленных разновидностей вязки арматуры, есть еще два, которые хорошо подходят для вязки арматуры для ленточного фундамента:

Плоский – представляет собой фиксацию арматурных прутьев в одной плоскости, которая горизонтальна.
Пространственный – применяется именно для обвязки армопояса для ленточного фундамента. В результате появляется пространственная сетка, которая может выдержать значительные нагрузки.

Вязка арматуры для ленточного фундамента

На этом этапе делается много ошибок, поэтому для начала следует с ними ознакомиться, чтобы в дальнейшем не повторять:

Прямые прутья в углах соединяются перехлестом.
Каркас стоит на вертикальных стержнях.
В сечении основания видно, что присутствие арматуры там меньше, чем 0,1%.
Нет бокового защищающего слоя, а прутья иногда соприкасаются с опалубкой.

Для верного армирования ленточного фундамента, нужно учитывать все особенности такого основания:

Если монтируется мелкозаглубленный тип фундамента, то арматурный каркас может быть связан прямо внутри опалубки.
Заглубленный фундамент требует связки арматурного пояса еще до монтажа опалубки.
Каркасы могут быть изготовлены и на участке, но после их укладывания в опалубку, нужно дополнительное усиление анкерами в углах.

Нижний защитный слой для арматурного каркаса можно выполнить с помощью пластиковой подставки.
Для наращивания продольных прутков нужно обеспечить нахлест от 20 до 25 см.
Минимальный процент содержания арматуры в сечении фундамента составляет 0,1%.

Заключение

Изготовление армированного каркаса – сложный с первого взгляда процесс, но когда получены теоретические навыки, применить их на практике гораздо проще. Некоторые типы фундаментов не требуют обвязки с применением арматуры, например свайный, где используется часто обвязка брусом. Обвязка арматуры для ленточного фундамента может быть осуществлена и самостоятельно, без помощи профессионалов. После прочтения данной статьи, все вопросы по данной теме уйдут сами собой.

Строим дом из пеноблоков своими руками
Плавающий фундамент
Опалубка для фундамента своими руками
Фундамент под печь в баню

Способы вязки арматуры в каркасы для ленточного фундамента

Содержание

Особенности ленточного фундамента
Для чего нужно применение арматуры
Требования, предъявляемые к армированию
Необходимые инструменты и материалы
Как рассчитать необходимое количество арматуры
Армировка углов
Порядок выполнения работ
Выводы

В начале любого строительства необходимо залить фундамент.

Это делается для увеличения срока службы каждой постройки. На здание будут воздействовать различные факторы — изменение температуры, выпадение отсадков, ветровая нагрузка и так далее. При изменении времени года возникает промерзание почвы и содержащаяся в ней влага превращается в лед. Это вызывает дополнительные нагрузки на постройку. Также влага может скапливаться в небольших трещинах бетонных оснований, что может привести, со временем, к разрушению целостности бетонной конструкции.

Для того что бы минимизировать воздействие внешней среды и увеличить прочностные характеристики здания в траншею для фундамента перед заливкой бетона укладывается арматура. Она увязывается в армокаркасы и после этого заливается бетоном.

Особенности ленточного фундамента

За длительную историю строительства люди научились применять бетон для укрепления построек и только несколько веков назад, человек догадался закладывать в бетон стальные прутки. Таким образом получив железобетонную конструкцию и значительно увеличив допустимую нагрузку и срок службы подобных сооружений. На сегодняшний день эта практика используется повсеместно.

Существует много разновидностей фундаментов, но для постройки малоэтажных домов из кирпича, шлакоблока, бруса или при монолитном возведении принято использовать

ленточные фундаменты. Такое распространение он получил благодаря ряду плюсов:

Простота технологии.
Может использоваться для зданий с цокольными этажами.
Возможен монтаж без использования строительной техники.

Но у ленточных фундаментов так же есть и отрицательная сторона. Его можно возвести без сложностей и дополнительных затрат на сухих или каменистых основаниях. При монтаже на участках почвы с высоким содержанием влаги или возможностью подтопления требуется значительное увеличение глубины фундамента, что повышает его стоимость.

Ленточный фундамент заливается под все несущие стены, а в идеальном варианте, под каждую стену. Он имеет замкнутую форму

Для чего нужно применение арматуры?

В теории, распределении нагрузки на фундамент должно быть равномерное по всей его площади. Однако на практике это условие не выполняется. Это происходит из-за различных факторов — изменения плотности почвы, неравномерность перепада температур, ошибки при проектировании, неравномерность распределения нагрузки кровли и так далее.

Бетонное основание обладает высоким показателем сопротивления на сжатие, но при этом очень плохо переносит растяжение. Для этого и используется арматура. Она не позволяет разрушаться бетону в следствии возникновения растягивающих напряжений.

Использование армировочных каркасов в фундаменте позволяет увеличить не только срок эксплуатации сооружения, но и снизить стоимость строительства. Это стало возможным за счет уменьшения расхода бетона.

Требования, предъявляемые к армированию

Существуют требования, предъявляемые к армировке, они регламентируются нормативным документом СНиП 52-01-2003. Так же в нем есть положения о вязке арматуры.

Основные требования к армокаркасу:

Расположить армокаркас нужно таким образом, чтобы он не нарушал технологию заливку бетона.
Перед увязкой арматуры в каркас нужно правильно произвести расчет шага прутьев
В местах стыков каркаса запрещено использовать подвижные соединения арматуры, вне зависимости от способа стыковки.
Важно обеспечить антикоррозионное покрытие.
При замене сечений арматуры необходимо обеспечить такой же запас прочности конструкции.

Важно учитывать правильность расположения прутьев угловых соединений и не располагать их произвольно, это вызовет разрушение структуры армокаркаса и может спровоцировать возникновение трещин и внутренних дефектов. Что в свою очередь может повлечь проседания всей постройки.

Необходимые инструменты и материалы

Основным материалом при формировании арматурного каркаса является арматура. Она переносит на себя все нагрузки по растяжению фундамента, поэтому ей нужно уделить особое внимание.

Разновидности арматуры

На российском рынке можно купить различные разновидности арматуры. Их можно разбить на группы по профилю и материалу изготовления.

Арматура бывает рифленая и гладкая. Гладкая арматура используется, как вспомогательный элемент каркаса в качестве перемычек, а рифленая — как основной материал. Поверхностное рифление обеспечивает высокую степень сопряжения с бетоном и не позволяет арматуре изменять свое положение внутри готового фундамента.

По материалу изготовления арматуру можно разбить на два типа:

Композитная
Стальная

Стальная арматура — это классический вариант. Она широко используется в строительстве уже много лет и имеет положительный опыт использования при строительстве зданий различной сложности, мостов, промышленных объектов и многого другого. Она подразделяется на множество классов и с различными свойствами и видами рифления. При формировании армировочных каркасов чаще всего используется арматура А500С. Она получила широкое распространение в силу своих хороших показателей изгиба, возможности использования дуговой электросварки при монтаже и высокой прочности. Более подробно о разновидностях металлической арматуры вы можете прочитать на нашем сайте. Читать далее…

Композитная — арматура изготавливается из скрученных волокон различных материалов (базальт, кремний, углерод). Она обладает высокими показателями прочности на растяжение, но очень низкой пластичностью. Что может вызывать ее разрушение при возникновении напряжениях среза.

При необходимости, в нашей компании вы можете купить арматуру рифленую А500С и гладкую А240С для фундамента, для ознакомления с ценой и наличием на складах, можете посетить соответствующий раздел нашего сайта

Материалы для соединения арматуры

Соединение арматуры при вязке в каркас может производится при использовании различных материалов:

Отожженной проволоки (вязальной) — в основном используется диаметр 1,2 мм, в некоторых случаях могут применять диаметры от 0,8мм до 6мм. Есть различные способы формирования узлов.
Муфтовое соединение — могут использоваться обжимные или резьбовые муфты.
Пластиковые фиксаторы — хомуты быстрого монтажа, не подверженные воздействию коррозии, однако данный способ противоречив и имеет, как своих приверженцев, так и тех, кто считает его нарушением норм.

Электродуговая сварка — позволяет быстро изготовить армировочный каркас, однако может использоваться только с определенными видами стальной арматуры и при отсутствии квалификации у сварщика сварной шов может растрескиваться и разрушаться со временем.

Инструменты для вязки арматуры в каркасы

Формирование каркаса для фундамента чаще всего осуществляется путем вязки арматуры. Это позволяет получить более качественное соединение, обладающее эластичностью. Узлы из вязальной проволоки можно делать вручную или при помощи специальных инструментов. Ручная вязка арматуры значительно увеличивает время изготовление каркаса и приводит к большому расходу рукавиц.

Инструменты для вязки арматуры:

Вязальный пистолет. Позволяет в кратчайшие сроки связывать прутки арматуры, но обладает рядом отрицательных сторон — сложно использовать в труднодоступных местах, большой перерасход проволоки, высокая стоимость пистолета.

Крюк для вязки арматуры. Внешне напоминает крюк с острым концом и рукояткой на другой стороне. Для увеличения скорости скручивания его могут зажимать в патроне шуруповерта.

Самодельные крюки. При небольшом объеме работ можно использовать самодельный крюк, его делают из гвоздя подходящей длины. Однако такой инструмент не обеспечит хорошего скручивания проволоки и оставит люфты на стыках прутьев.

Как рассчитать необходимое количество арматуры

Прежде всего нужно ознакомиться с терминологией

Рабочая арматура — продольный прутки арматуры, находящиеся по периметру фундамента.

Хомут — соединяют каркас. Бывают нескольких типов горизонтальные и вертикальные.

При изготовлении армокаркаса для малоэтажных зданий или хозяйственных построек используется арматура сечением от 6 до 18 мм. Для мало нагруженных фундаментов гаражей и хозяйственных построек с небольшим весом можно применять диаметры от 6 до 10 мм.

Элементы каркаса формируются следующим образом:

Горизонтальные элементы. Прутки арматуры соединяются в нахлест что бы избежать разрыва ленты и соединяются с вертикальными элементами. В фундаменте с небольшой глубиной формируют 2 слоя по 2 или 4 прутка, при большой глубине — 3. Стержни укладываются на расстоянии 30-40 сантиметров.

Вертикальные элементы выступают опорой для горизонтальных прутьев и не позволяют им провисать. Они располагаются на расстоянии 40-90 см друг от друга. Вертикальные элементы могут изготавливаться из меньших диаметров арматуры чем горизонтальные. Для них так же можно использовать гладкую арматуру.

Защита от коррозии достигается тем, что арматура находится внутри бетона. Каркас должен располагаться внутри фундамента на расстоянии 6-10 см от краев.

Что бы рассчитать необходимое количество арматуры для фундамента необходимо сформировать схему армирования. Она позволит посчитать нужное количество прутков и их длину.

Арматура продается по весу. Для того что бы произвести перерасчет длины в килограммы можно воспользоваться специальными таблицами пересчета. Однако это будет теоретический вес. Фактический вес арматуры может отличаться на 5-7%, так же не нужно забывать о дополнительном расходе на нахлесты и возможные отходы после резки на необходимые размеры.

Порядок вязки арматуры и армировка углов

Формирование армокаркаса происходит путем укладки прутков арматуры под углом 90 градусов друг к другу и последующей вязки ее на стыках. Процесс увязывания провозится по следующей схеме:

Проволока для увязки нарезается на длины порядка 30 сантиметров.
Отрезок проволоки изгибается пополам и заводится под перекрестие прутков.
Крючком поддевают место изгиба, противоположный конец проволоки обводится над стыком прутков и ложится над крючком.
Путем вращения крючка формируется скрутка. Как правило достаточно 3-4 оборотов.
Вытаскиваем крючок и загибаем проволоку.

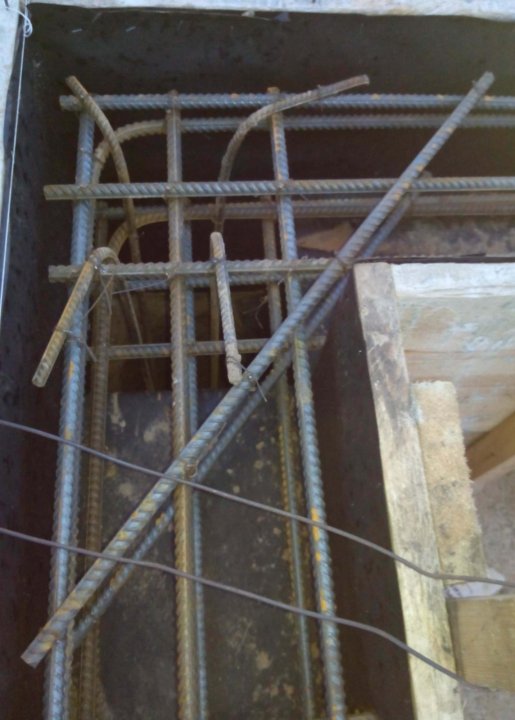

Армирование углов фундамента производится особым способом, для этого необходимо изготовить специальные элементы. Арматура изгибается и только после этого укладывается в угол. После выкладки арматуры в углах она усиливается анкерам П-образного профиля.

Перехлест прямых прутьев в углах не допускается. Если использовать обычный перехлест прямых прутков арматуры это может спровоцировать разрушение конструкции.

Порядок выполнения работ

Прежде всего производится расчет будущих нагрузок на фундамент. Для проведения такого расчета рекомендуем обратиться к компетентному специалисту. После расчета нагрузок и подготовки проекта вы получите рекомендации по диаметрам арматуры, которые могут выдержать ожидаемую нагрузку. Сборку каркаса удобнее всего производить рядом с траншеей на длинном верстаке. Но можно производить сборку и непосредственно в траншее.

Производится сборка хомутов. Для проверки вертикальности установки используется отвес.

Осуществляется монтаж нижнего горизонтального пояса. Крепеж производится проволокой к хомутам.

После этого монтируем верхний горизонтальный пояс.

Монтаж угловых элементов наиболее ответственный — они отвечают за связку фундамента в целом. Для увеличения жесткости нужно устанавливать вертикальные стойки в два раза чаще.

Устанавливаем опалубку.

Укладываем каркас в опалубку, в местах прохода коммуникаций не забываем укладывать гильзы (как правило используются круглые трубы)

Заливаем бетон. В процессе заливки необходимо разравнивать его. Это позволяет равномерно распределить бетон в опалубке.

После высыхания фундамента производим гидроизоляцию. Ее делают при помощи битума или рубероида.

Выводы

Фундамент — это один из важнейших этапов строительства. Не соблюдение технологии или ошибки при его монтаже и заливке могут привести к значительному уменьшению срока службы всего строения. В случае если вы не уверены в своих силах лучше обратитесь к специалистам. Это позволит вам получить качественную постройку.

Читайте еще по теме полезные статьи:

Монолитная плита фундамента
Монолитные потолочные перекрытия
Какие бывают перекрытия и их преимущества
Бетонирование площадки своими руками
Арматурный пояс для стен из блоков
Выбор поставщика металлопроката — на что обратить внимание
Как сделать забор из профильно трубы
Беседка из профильно трубы своими руками

Все это и многое другое можно найти на нашем сайте.

Арматурный фундамент, подготовленный для заливки бетона с использованием вязаной арматуры из стальной проволоки Стоковое Фото ©smspsy 379107532

Арматурный фундамент, подготовленный для заливки бетона с использованием стальной вязаной арматуры

Изображения

ВидеоРедакцииМузыка и звуковые эффекты

Инструменты

Предприятие

Цены

Все изображения

ВойтиРегистрация

Чтобы загрузить это изображение,

7 создайте учетную запись0018

Уже есть учетная запись? Войти

Нажимая Зарегистрироваться, вы принимаете Depositphotos
Пользовательское соглашение

Армирование фундамента, подготовленного для заливки бетоном. Использование стальной проволоки. вязаная арматура в фундаменте, стальные стержни арматуры

— Фото автора smspsy

Получите это изображение всего за $1,44 с нашим новым гибким планом

Попробуйте сейчас

расчет и схема вязания арматуры, как правильно вязать

Любое здание не может обойтись без надежного и крепкого фундамента. Строительство фундамента – самый ответственный и трудоемкий этап. Но при этом должны быть соблюдены все правила и требования по укреплению фундамента. С этой целью возводят ленточный фундамент, который способен сделать основание строения прочным и надежным. Стоит более подробно рассмотреть особенности ленточного фундамента, а также технологию армирования конструкции.

Особенности

Ленточный фундамент представляет собой монолитную бетонную ленту без зазоров в дверных проемах, которая становится основой для возведения всех стен и перегородок строения. Основой ленточной конструкции является бетонный раствор, который изготавливается из цемента марки М250, воды, песчаной смеси. Для ее твердения используется арматурный каркас, выполненный из металлических стержней разного диаметра. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).

В любой ситуации нужно быть готовым к тому, что различные негативные воздействия на конструкции могут сказаться на состоянии фундамента. Поэтому, если армирование выполнено неправильно, при первой же малейшей угрозе фундамент может обрушиться, что приведет к разрушению всей конструкции.

Арматура имеет следующие преимущества:

предотвращает проседание грунта под зданием;
положительно влияет на звукоизоляционные качества фундамента;
повышает устойчивость фундамента к резким перепадам температурного режима.

Требования

Расчеты армирующих материалов и схем армирования проводятся в соответствии с правилами действующих СНиП 52-01-2003. В сертификате есть определенные правила и требования, которые необходимо соблюдать при армировании ленточного фундамента. Основными показателями прочности бетонных конструкций являются коэффициенты сопротивления сжатию, растяжению и поперечному разрушению. В зависимости от установленных нормируемых показателей бетона выбирают определенную марку и группу. Выполняя армирование ленточного фундамента, определяют тип и контролируемые показатели качества армирующего материала. Согласно ГОСТ допускается применение горячекатаной строительной арматуры повторяющегося профиля. Клапанная группа выбирается в зависимости от предела текучести при максимальных нагрузках, она должна обладать пластичностью, коррозионной стойкостью и низкотемпературными показателями.

Виды

Для армирования ленточного основания используются два вида стержней. Для осевых, которые несут ключевую нагрузку, требуется класс AII или III. При этом профиль должен быть ребристым, потому что он имеет наилучшее сцепление с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для надстроечных перемычек применяют более дешевую арматуру: гладкую марки АИ, толщина которой может быть 6–8 миллиметров. В последнее время стала пользоваться большим спросом арматура из стеклопластика, поскольку она обладает лучшими прочностными свойствами и долгим сроком службы.

Большинство проектировщиков не рекомендуют использовать его для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких строительных материалов известны давно. Разработаны специализированные армирующие профили, которые способствуют тому, что бетон и металл объединяются в цельную конструкцию. Как поведет себя бетон со стекловолокном, насколько надежно эта арматура будет соединяться с бетонной смесью и будет ли эта пара успешно справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно использовать стеклопластиковую или железобетонную арматуру.

Плата

Расход арматуры необходимо выполнять на этапе планирования чертежей фундамента, чтобы в дальнейшем точно знать, сколько потребуется строительного материала. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Сначала нужно установить внешний вид металлического каркаса. Он будет выполнен из верхнего и нижнего армопоясов, в каждом по 3 арматурных стержня. Промежуток между стержнями будет 10 см, также нужно добавить еще 10 см для защитного бетонного слоя. Соединение будет производиться путем варки одинаковых по параметрам отрезков арматуры с шагом 30 см. Диаметр арматуры 12 мм, группа А3.

Расчет необходимого количества арматуры выглядит следующим образом:

Для определения расхода стержней на осевой пояс необходимо произвести расчет периметра фундамента. Необходимо взять условное помещение периметром 50 м. Так как в двух армопоясах по 3 бруска (всего 6 штук), то расход составит: 50х6=300 метров;
Теперь необходимо рассчитать, сколько соединений потребуется для соединения ремней. Для этого необходимо общий периметр разделить на шаг между перемычками: 50:0,3=167 штук;
при соблюдении определенной толщины ограждающего слоя бетона (около 5 см), размер перпендикулярной перемычки составит 60 см, а осевой — 30 см. Количество отдельных перемычек на одно подключение – 2 шт.;
необходимо рассчитать расход брусков на осевые перемычки: 167х0,6х2 = 200,4 м;
расход изделий на перпендикулярные перемычки: 167х0,3х2 = 100,2м.

В итоге расчет армирующих материалов показал, что общая сумма затрат составит 600,6м. Но эта цифра неубедительна, приобретать изделия необходимо с запасом (10–15%), так как необходимо выполнить усиление фундамента в угловых зонах.

Схема

Постоянное движение грунтов оказывает самое серьезное давление на ленточный фундамент. Чтобы стойко выдерживать такие нагрузки, а также устранять источники образования трещин на этапе планирования, специалисты рекомендуют позаботиться о правильно подобранной схеме армирования. Схема армирования фундамента представляет собой определенное расположение осевых и перпендикулярных стержней, которые собираются в единую конструкцию.

В СНиП № 52-01-2003 четко прописано, как укладывать армирующие материалы в фундамент, с каким шагом в разные стороны.

Стоит учитывать следующие правила из этого документа:

шаг укладки стержней зависит от диаметра арматуры, размеров гравийных гранул, способа укладки бетонного раствора и его уплотнения;
Шаг наклепа — расстояние, равное двум высотам сечения армирующей ленты, но не более 40 см;
поперечная закалка — это расстояние между стержнями равно половине ширины самого сечения (не более 30 см).

При выборе схемы армирования необходимо учитывать тот факт, что в опалубку монтируется каркас в сборе целиком, а внутри будут завязываться только угловые секции. Количество осевых армированных слоев должно быть не менее 3 по всему контуру фундамента, т. к. заранее определить участки с наибольшими нагрузками невозможно. Наиболее популярными являются схемы, в которых соединение арматуры осуществляется таким образом, что образуются ячейки геометрических фигур. В этом случае прочный и надежный фундаментный фундамент гарантирован.

Технологические работы

Армирование ленточного фундамента выполняется с соблюдением следующих правил:

Для функциональной арматуры применяют стержни группы А400, но не ниже;
сварку в качестве соединения специалисты не рекомендуют, т. к. она затупляет сечение;
по углам арматура связана, но не приварена;

резьбовые фитинги для хомутов не допускаются;
необходимо строго выполнять защитный слой бетона (4–5 см), т.к. это защита металлических изделий от коррозии;
при выполнении каркасов стержни в осевом направлении соединяют внахлест, который должен быть не менее 20 диаметров стержней и не менее 25 см;
При частом размещении металлических изделий необходимо соблюдать размер заполнителя в бетонном растворе, он не должен застревать между стержнями.

Подготовительные работы

Перед началом работы необходимо очистить рабочую зону от различного мусора и мешающих предметов. По заранее подготовленной разметке выкапывается траншея, которую можно сделать вручную или с помощью специализированной техники. Чтобы стены оставались в идеально ровном состоянии, рекомендуется монтировать опалубку. В основном каркас помещают в траншею вместе с опалубкой. После этого заливается бетон, а конструкция в обязательном порядке гидроизолируется листами рубероида.

Способы вязки арматуры

Схема упрочнения ленточного фундамента допускает соединение стержней пучковым способом. Связанный металлический каркас имеет повышенную прочность по сравнению со сварным вариантом. Это происходит из-за того, что увеличивается риск пригорания изделий из металла. Но это не относится к фабричным изделиям. Допускается ускорение работ по выполнению армирования на прямых участках сваркой. А вот армирование уголков производится только с применением вязальной проволоки.

Перед тем как вязать арматуру нужно подготовить необходимые инструменты и стройматериалы.

Существует два способа связывания металлических изделий:

специализированный крючок;
вязальная машина.

Первый способ подходит для небольших объемов. Укладка арматуры в этом случае займет слишком много времени и сил. В качестве соединительного материала используется отожженная проволока диаметром 0,8–1,4 мм. Использование других строительных материалов запрещено. Арматуру можно соединить отдельно, а затем опустить в траншею. Или выполнить вязку арматуры внутри ямы. Оба пути рациональны, но есть некоторые отличия. Если делать на поверхности земли, то можно справиться самостоятельно, а в траншее понадобится помощник.

Как вязать арматуру по углам ленточного фундамента?

Для угловых стен используются несколько способов крепления.

Лапа. Для проведения работ на конце каждого стержня делается лапка под углом 90 градусов. В этом случае удочка напоминает кочергу. Размер стопы должен быть не менее 35 диаметров. Изогнутый участок стержня соединен с соответствующим вертикальным участком. В результате получается, что внешние бруски каркаса одной стены крепятся к наружным стенкам другой стены, а внутренние присоединяются к наружным.

Использование L-образных зажимов. Принцип выполнения аналогичен предыдущей вариации. Но здесь не нужно делать стопу, а взять специальный Г-образный элемент, величина которого не меньше 50 диаметров. Одна часть привязывается к металлическому каркасу одной поверхности стены, а вторая – к вертикальному металлическому каркасу. При этом внутренний и внешний хомуты соединяются. Шаг хомутов должен составлять ¾ от высоты стены подвала.

С использованием U-образных зажимов. На уголок понадобится 2 зажима, размер которых 50 диаметров. Каждый из хомутов приварен к 2 параллельным стержням и 1 перпендикулярному стержню.

О том, как правильно армировать углы ленточного фундамента, смотрите в следующем видео.

Как выполнить армирование под тупыми углами?

Для этого внешний стержень изгибается до определенного значения градуса и к нему прикрепляется дополнительный стержень для качественного усиления прочности. Внутренние спецэлементы соединены с внешними.

Как связать арматурную конструкцию своими руками?

Стоит подробнее рассмотреть, как выполняется вязка арматуры на поверхности земли. Сначала делаются только прямые участки сетки, после чего конструкция устанавливается в траншею, где армируются углы. Готовятся сегменты арматуры. Стандартная величина стержней 6 метров, по возможности их лучше не трогать. Если вы не уверены в собственных силах, что справитесь с такими удилищами, их можно разрезать пополам.

Специалисты рекомендуют начинать вязать арматурные прутья с самой короткой планки-основы. дающий возможность приобрести определенный опыт и навык, в дальнейшем будет легче справляться с длинными конструкциями. Резать их нежелательно, так как это увеличит расход металла и снизит прочность фундамента. Параметры заготовок следует рассматривать на примере фундамента, высота которого составляет 120 см, а ширина – 40 см. Арматурные изделия следует заливать со всех сторон бетонной смесью (толщиной около 5 см), которая является исходной состояние. Учитывая эти данные, чистые параметры армирующего металлического каркаса должны быть не более 110 см в высоту, 30 см в ширину. Для вязки прибавьте по 2 сантиметра с каждой грани, это нужно для нахлеста. Поэтому заготовки для горизонтальных перемычек должны иметь размер 34 сантиметра, заготовки для осевых перемычек должны быть 144 сантиметра.

После расчетов закалки вязания конструкция получается следующая:

следует выбрать ровный участок земли, положить два длинных стержня, концы которых необходимо обрезать;
на расстоянии 20 см от торцов по крайним краям крепятся горизонтальные распорки. Для обвязки потребуется проволока 20 см. Его складывают пополам, протягивают под обвязку и затягивают крючком. Но затягивать надо осторожно, чтобы не оборвалась проволока;
На расстоянии около 50 см поочередно крепятся остальные горизонтальные стойки. Когда все будет готово, конструкцию убирают на свободное место и проводят обвязку еще одного каркаса идентичным образом. В результате получатся верхняя и нижняя части, которые необходимо соединить между собой;
то нужно установить упоры для двух частей сетки, можно упереть их в разные предметы. Главное, соблюдать, чтобы сопряженные конструкции имели надежное расположение профиля, расстояние между ними должно быть равно высоте присоединяемой арматуры;

на концах крепятся две осевые стойки, параметры которых уже известны. Когда каркасное изделие будет напоминать готовое устройство, можно приступать к обвязке оставшихся кусков арматуры. Все процедуры выполняются с проверкой размеров конструкции, хотя заготовки делаются одинаковых размеров, лишняя проверка не помешает;
таким же способом скрепляются все остальные прямые участки рамы;
На дно траншеи укладывается прокладка, высота которой не менее 5 см, и на нее будет укладываться нижняя часть сетки. Устанавливаются боковые опоры, сетка монтируется в правильном положении;
убраны параметры незащищенных стыковочных узлов и углов, подготовлены отрезки арматуры для соединения металлического каркаса в общую систему. Стоит отметить, что нахлест концов арматуры должен быть не менее 50 диаметров стержня;
привязывается нижний виток, после перпендикулярных стоек и к ним привязывается верхний виток. Проверяется расстояние арматуры до всех граней опалубки. На этом затвердевание конструкции заканчивается, теперь можно приступать к заливке фундамента бетонной смесью.

Арматура вязальная со специализированным приспособлением

Для изготовления такого механизма потребуется несколько досок толщиной 20 миллиметров.

Сам процесс выглядит следующим образом:

Отрезаются 4 доски по размеру арматуры, они соединяются по 2 штуки на расстоянии, равном шагу вертикальных стоек. В итоге должны получиться две доски одинакового рисунка. Необходимо следить за тем, чтобы разметка расстояния между планками была одинаковой, иначе не получится осевое расположение соединительных спецэлементов;
Делаются 2 вертикальные опоры, высота которых должна быть равна высоте арматурной сетки. Выборки должны иметь профильные угловые опоры, которые не позволят им перевернуться. Готовая конструкция проверяется на прочность;
ножки опоры устанавливаются на 2 доски с накаткой, а две крайние доски размещаются на верхней полке опоры. Фиксация производится любым удобным способом.

В результате должна быть сформирована модель армирующей сетки; теперь работу можно проводить без посторонней помощи. Вертикальные прогоны арматуры устанавливаются на запланированные участки, и их положение заранее фиксируется с помощью обычных гвоздей на определенное время. На каждой горизонтальной металлической перемычке установлен стержень арматуры. Эта процедура выполняется со всех сторон рамы. Если все сделано правильно, можно приступать к вязанию проволокой и крючком. Конструкцию необходимо выполнять, если в наличии имеются такие же участки сетки из армирующих изделий.

Вязание армированной сетки в траншее

Работа в траншее затруднена из-за тесноты.

Необходимо тщательно продумать схему вязания каждого спецэлемента.

На дно траншеи уложат камни или кирпичи высотой не более 5 см, они приподнимут металлические изделия от земли и позволят бетону закрыть арматурные изделия со всех граней. Расстояние между кирпичами должно быть равно ширине сетки.
Продольные стержни укладываются поверх камней. Горизонтальные и вертикальные прутья следует нарезать по необходимым параметрам.

Начните формировать основу каркаса с одной стороны фундамента. Работу будет легче выполнить, если заранее привязать к стержням горизонтальные стойки. Помощник должен поддерживать концы стержней, пока они не установлены в правильном положении.
Выполняется поочередная вязка арматуры, расстояние между элементами распорки должно быть не менее 50 см. Таким же образом соединяется арматура на всех прямых участках фундаментной ленты.
Проверяются параметры и пространственное расположение каркаса, при необходимости ситуацию нужно исправить, не допускать касания металлических изделий к опалубке.

Советы

Следует ознакомиться с многочисленными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

Изначально необходимо разработать план, по которому в дальнейшем будут производиться расчеты для определения нагрузки на фундамент.
При изготовлении опалубки не должно образовываться зазоров, иначе через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
Грунт должен быть гидроизолирован, при его отсутствии качество плиты снизится.
Запрещается контакт арматурных стержней с грунтом; такой контакт приведет к появлению ржавчины.
