Как сделать опалубку для ленточного фундамента Строительный Двор

Расскажем здесь о том, как определить нужный вам тип опалубки - формы для заливки жидкого бетона, что учесть при выборе материалов и как правильно соорудить эту конструкцию в траншее или котловане. Опалубка нужна для того, чтобы фундамент получился именно той формы, которую вы спроектировали. Отказаться от нее, если вы собираетесь заливать фундамент самостоятельно, не получится. Есть риск того, что грунт траншеи в процессе осядет снизу или осыплется сбоку. Тогда вместо фундамента вы получите бесформенную разлитую массу бетона, которая никак не сможет служить надежным основанием. Придется переделывать заново.

Чтобы таких дорогостоящих неприятностей не случилось, установите опалубку, прежде чем заливать бетон. Позаботьтесь об ее герметичности и прочности – конструкция должна выдержать серьезную нагрузку. По типу конструкции опалубка может быть съемной или несъемной. Съемную опалубку снимают после того, как бетонная смесь высохнет. Несъемная опалубка остается на своем месте после заливки. Она не только придаст форму бетону, но и станет еще одним слоем тепло- и гидроизоляции. Такая конструкция уберегает бетон не только от влаги и мороза, но и от биологических атак – насекомых, бактерий, грибков.

Еще опалубка может быть инвентарной, или многоразовой. Ее снимают после высыхания бетона и хранят до следующего раза. В частном строительстве этим стоит заниматься, если вам предстоит построить несколько сооружений на вашем участке в разное время. И для каждого из сооружений вы будете заливать бетонный фундамент. В противном случае достаточно соорудить одноразовую опалубку, и либо закопать ее вместе с основанием в почву, либо избавиться от нее совсем.

Нормативные документы, которые описывают требования к опалубке – ГОСТ Р 52085-2003 и 52086-2003. Конфигурация опалубки может выглядеть по-разному в зависимости от параметров будущей ленты фундамента.

Схема опалубки ленточных фундаментов

Вы можете собрать такую конструкцию самостоятельно, есть множество материалов, которые подходят для этой цели.

Деревянные доски, чтобы соорудить опалубку, лучше брать хвойные, толщиной 30-50 мм. Плюсы в стоимости, и в том, что доски помогут создать даже сложную форму фундамента с большим количеством углов и выступов. Минус в трудоемкости – чтобы форма получилась герметичной, вам придется либо подпиливать боковые контактные поверхности досок так, чтобы они плотно прилегали друг к другу и раствор при заливке не вытекал сквозь щели, либо соединять их с нахлестом 50% вдоль длины доски. Расход в этом случае будет в два раза выше.

Опалубка из досок

Фанера – слоистые листы из древесины, склеенные между собой. Внутри листа слои располагают так, чтобы волокна соседних листов были перпендикулярны друг другу.  Для опалубки подойдут щиты толщиной 1 см и более. Фанеру легко пилить, это прочный материал, способный выдержать давление бетонной массы. Минусы - листы обычно делают размером 150 на 150 см, и влагостойкость у фанеры лишь чуть лучше, чем у древесины. Правда, есть вариант влагостойкой фанеры, но ее стоимость на 30-40% выше, чем обычной.

Фанера ФСФ влагостойкая

Древесно-стружечные плиты, или ДСП делают из древесной стружки, иногда – бумажных, льняных или конопляных отходов, и смолы, в состав которой входит формальдегид. Стружку перемешивают с предварительно подогретой смолой и прессуют в плиты. ДСП бывает одно-, трех- или многослойной. Если слоев несколько, то в производстве внутренних используют более крупную стружку, внешние слои делают из мелкой крошки.

Древесно-стружечная плита

Качество ДСП регулируют ГОСТ Р 52078-2003 и ГОСТ 10632-2007. Выбирая, обращайте внимание на сорт. 1 сорт – ровная, идеально гладкая поверхность без сколов, царапин и любого вида неровностей. Из ДСП 1 сорта делают мебель, или используют его, чтобы заламинировать или нанести на него шпон ценной породы дерева. Для строительных работ подходят и плиты 2 сорта. Здесь допускаются дефекты поверхности, но не более чем на 10% площади. Вы можете использовать и «несортное полотно» из ДСП, на котором видны механические повреждения, ямки и бугорки. Опалубка стерпит и это, но помните: когда вы снимете форму из ДСП третьего сорта, бетонную поверхность вам придется выравнивать. Иначе целостность бетона нарушится, он станет менее прочным и устойчивым к воздействию влаги и холода.

ДСП также различают по классу эмиссии формальдегида, материал имеет параметр Е1 или Е2. Е1 относительно безопасен для здоровья, Е2 нельзя использовать во внутренних помещениях, из него запрещено делать мебель, да и на строительной площадке лучше поберечь себя и не вдыхать ядовитые пары. ДСП может иметь малую, среднюю или высокую плотность. Для опалубки выбирайте плиты как минимум средней плотности, не ниже 550 кг\м3. Но имейте в виду, что плотность достигается за счет большей доли смолы в материале, а значит, чем плотнее ДСП, тем он токсичнее. С другой стороны, прочность и водонепроницаемость повышаются с увеличением плотности материала.

ОСБ – ориентированно-стружечные композитные листы из деревянной стружки и щепок, спрессованные с горячим составом из смол под высоким давлением. В состав смол входят минеральные добавки. С ними листы не гниют и не становятся домом для насекомых и других живых организмов. Плиты делят на категории, и для опалубки фундамента подходят категории 3 и 4. Такие плиты выдерживают постоянную повышенную влажность. Если вы возводите фундамент с шириной ленты до 30 см, достаточно взять плиты OSB-3. Для более массивной конструкции подойдет OSB-4. По сравнению с досками ОСБ-плиты легче, эластичнее и работать с ними гораздо удобнее. Если вы решите построить опалубку из этого материала, учтите, что листы крепятся на раму из деревянных брусков.

Ориентированно-стружечная плита

Плоский шифер – листы, которые делают из смеси асбестового волокна, портландцемента и воды. Такой шифер может быть прессованным и непрессованным. Прессованный шифер прочнее и срок его службы дольше в два раза. Он не горит, не проводит электричество, не разлагается в земле, ему не страшны перепады температуры. Как и остальные листовые материалы, шифер удобно монтировать на площадке. К минусам можно отнести его вес и ломкость. Поверхность вам придется покрыть антисептиком, чтобы на ней не вырос мох. А при работе с листами обязательно надевайте маску – асбестовая пыль вредна для здоровья. С помощью шифера вы сможете соорудить и съемную, и несъемную опалубку.

Плоский шифер

Металл – самый дорогой способ устроить опалубку. Сталь не потеряет форму под давлением бетона, и вся конструкция не развалится, потому что ее сваривают или скрепляют саморезами для металла. Но вес листов сильно затруднит монтаж. Для опалубки используют стальные листы толщиной не менее 1 мм, а для каркаса – уголки и полую профильную трубу с размером сечения не менее 2х2 см.

Лист стальной

К несъемной опалубке требования выше, чем к съемному варианту. В идеале она выдерживает давление бетона и сохраняет заданную форму основания. Материал не пропускает воду, а швы герметичны. Но у несъемной конструкции есть еще задача теплоизоляции фундамента. Кроме того, чем дольше срок ее службы, тем дольше прослужит и основание. То есть материал несъемной опалубки должен спасать от теплопотерь, отталкивать воду и быть прочным и долговечным.

Пенополистирол, или пенопласт производят не только в плитах, но и в блоках. Блоки могут цельными, а могут быть съемными. Монтировать опалубку из блоков быстро и просто, а прожить она способна очень долго, если вы правильно устроите и дренажную систему вокруг дома, и продумаете гидроизоляцию самого фундамента.

Пенополистирол

Экструдированный пенополистирол дороже обычного пенопласта, и это один из самых эффективных теплоизоляционных материалов. Производители выпускают его в плитах стандартных размеров и предлагают крепеж, с помощью которого вы сможете собрать опалубку самостоятельно. Конструкция из экструдированного пенополистирола устанавливается на каркас из бруса или доски.

Экструдированный пенополистирол (XPS)

Пустотелые бетонные блоки хороши тем, что никаких прогибов и разрывов материалов в тот момент, когда вы будете заливать бетон, конечно, не произойдет. Такие блоки укреплены арматурой, между стенками блоков есть бетонные перемычки. Их соединяют между собой замками, иногда используют стяжку, чтобы бетон фундамента не просачивался в швы. Блоки могут предназначаться для углов, самих стен и даже быть округлой формы. Имейте в виду, что бетон опалубки впоследствии потребует дополнительной гидро- и теплоизоляции. К тому же вес одного блока с размерами 50х20х30 см – 25 кг.

Блоки бетонные пустотелые

ЦСП, или цементно-стружечные плиты для опалубки тоже подойдут. Цемент в их составе придаст конструкции прочность и не даст плите сжиматься, а деревянная стружка не позволит щиту изгибаться и растягиваться. Однако из-за дерева опалубка потребует усиленной гидроизоляции. Возможно, вам придется уплотнять бетон, чтобы заполнить пустоты. Пустоты образуются из-за большого количества распорок, которых требует этот материал. Выбирайте ЦСП, если строите на стабильном грунте.

Цементно-стружечная плита

Есть еще ДВП – древесно-волокнистые плиты, из которых тоже можно сделать форму для заливки. Но этот материал крайне плохо переносит влагу, и его вам обязательно придется усилить прочным каркасом из доски или бруса. Стандартные раскосы и поперечные шпильки не дадут ему нужной устойчивости.

Древесно-волокнистая плита

Если вы готовы рискнуть, то опалубку вы можете сделать и из подручных материалов. Плюс только один – все это бесплатно. Впрочем, бесплатно только до тех пор, пока бетон не разлился, или основание не начало гнить и разрушаться.

Опалубка из подручных материалов

Принципы устройства конструкции примерно одинаковы для всех видов материалов.

Устанавливайте опалубку вдоль контура всех внешних и несущих внутренних стен. Высота опалубки – на 20 см больше высоты самого фундамента. Длину щитов опалубки вы отрегулируете самостоятельно, учитывая форму фундамента и особенности материала. Помните, что с чересчур длинными щитами работать неудобно, а со слишком короткими – трудоемко. И потом, места соединений элементов – «слабые звенья», чем их меньше – тем прочнее вся конструкция. Обычно сооружают щиты длиной 1,5-3 м.

Кроме самих щитов вам понадобятся гвозди, саморезы, стержни из арматуры длиной на 15-20 см больше ширины ленты основания и бруски. Все это пригодится, чтобы соединять между собой доски или листы и укреплять опалубку изнутри и снаружи. Конструкция не должна развалиться под тяжестью бетона.

Шаг 1. Сделайте опалубочные щиты. Конструкции из досок скрепите брусками и гвоздями по всей высоте щита. Если вы выбрали листовые материалы – фанеру, ДСП или ОСБ – сделайте раму из брусков, на которую вы закрепите листы гвоздями или саморезами.

Важно: гвозди и саморезы вбивайте в поверхность листа или доски с внутренней стороны опалубки, и загибайте крепеж на брусках, чтобы опалубка была обращена к бетону ровной стороной.

Вертикальные бруски ставьте на расстоянии 20 см от углов конструкции. Между ними прибивайте дополнительные, на расстоянии 50-100 см друг от друга. Два-три бруска вдоль щита вы можете сделать длиннее остальных на 30 см и заострить, тогда удобнее будет вбивать их в почву.

Шаг 2. Установите первый щит в траншею, убедитесь с помощью уровня, что он встал строго вертикально, а его верхнее ребро - строго горизонтально. Ставьте последующие щиты таким же образом.

Шаг 3. Укрепите щиты опорными элементами. Наружные опорные бруски, которые устанавливают под углом – раскосы, или укосы. Они не дадут щитам развалиться в стороны во время заливки фундамента. Стержни арматуры или бруски, которые вы укрепите между щитами, в пространстве, куда будете заливать бетон, удержат щиты в вертикальном положении и не дадут им сместиться внутрь. Их называют распорками, или упорами, или шпильками. Располагайте их на расстоянии 50 см друг от друга по горизонтали и по вертикали, закрепляйте с помощью гаек и шайб.

Важно: конструкция отличается в зависимости от грунта, на котором вы строите.

 Схема установки опалубки на грунте

В случае, если вы планируете возвести заглубленный фундамент, вам потребуются два или даже три ряда щитов, и заливать бетон придется слоями.

Шаг 4. Когда вы залили бетон, и он набрал 50% прочности, опалубку можно снимать. От заливки до этого момента пройдет 3-5 недель.

Чтобы возвести несъемную конструкцию, вам придется действовать также, за исключением последнего шага – опалубка останется на месте. И выбрать материалы вы сможете не только в досках и листах, чтобы потом собирать форму самостоятельно. Воспользуйтесь готовыми блоками, это сэкономит время монтажа.

Чтобы опалубка выполнила свою функцию, покупайте материалы с нужными параметрами и помните, что именно здесь нарушение технологии может затянуть стройку на месяцы и удвоить расходы на фундамент.



Как сделать опалубку для ленточного фундамента

www.sdvor.com

Устройство опалубки фундамента из досок своими руками

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Как сделать опалубку для фундамента своими руками

При возведении большинства типов фундаментов просто не обойтись без такого важного конструктивного элемента как опалубка для фундамента. Она представляет собой формообразующую основу, благодаря которой бетон сохраняет требуемую форму на протяжении всего времени застывания. Как сделать опалубку для фундамента, чтобы она одновременно позволила возвести фундамент и сократить затраты на ее изготовление до минимума? – такие вопросы терзают любого человека, решившего своими руками построить дом, баню, забор или любое другое сооружение, нуждающееся в прочном основании. В нашей сегодняшней статье мы поговорим об устройстве опалубки для фундамента, дадим ценные рекомендации по используемым материалам и некоторым приемам, которые позволят вам быстро соорудить надежную опалубку.

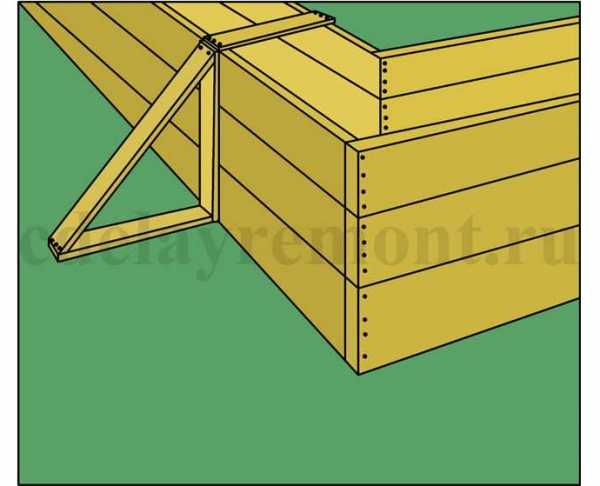

Как сделать опалубку для фундамента из досок – Как сделать опалубку для фундамента из досок своими руками?

Из чего можно сделать опалубку для фундамента

Начнем с того, что опалубка бывает двух типов: съемная и несъемная. Первый тип чаще всего используют в загородном строительстве и, собственно, назначение конструкции подразумевает временный характер ее использования. Съемная опалубка используется при возведении ленточного фундамента, когда по проекту надземная часть ленты играет роль цоколя постройки. В этом случае можно использовать самые разнообразные материалы, но большей популярностью по ряду причин пользуются деревянные доски и бруски. Несъемная опалубка чаще всего используется при возведении столбчатых (свайных) буронабивных фундаментов, где роль формообразующих элементов играет асбестоцементная труба или любой другой строительный материал. В этих случаях полость трубы заливается раствором, и форма навсегда остается неотъемлемой частью опоры. Впрочем, в последнее время все шире используется опалубка из пенополистирола при изготовлении ленточных монолитных оснований. В этом случае готовые элементы из этого материала не только позволяют придать бетону нужную форму, но и служат в качестве теплоизоляции.

Как сделать опалубку для фундамента из досок – Как сделать опалубку для фундамента из досок своими руками?

Опалубку своими руками проще всего сделать из досок. Можно недорого приобрести доски второго сорта толщиной 40 мм и шириной 100 мм. При длине от 3 м и наличии брусков 40×40 мм – этого будет вполне достаточно для изготовления щитов и отдельных конструктивных элементов деревянной опалубки. Конечно, если есть желание и возможность, можно приобрести опалубку из пенополистирола или арендовать сборно-разборный стальной опалубочный комплект. Мы же остановимся на конструкции из древесины.

Этапы работ

Для начала следует позаботиться об очистке площадки вокруг выкопанной траншеи от строительного мусора. Во избежание накладок при монтаже опалубки также стоит разравнять прилегающую к «раскопкам» территорию: никаких бугров и впадин в месте установки формующей конструкции быть просто не должно!

На следующем этапе следует изготовление щитов из досок и брусков. Для этого лучше использовать заранее нарезанные доски трехметровой длины. Они сбиваются воедино при помощи поперечных отрезков досок (лучше использовать заостренные с одной стороны обрезки брусков 40×40 мм), которые размещаются с шагом 1 м друг от друга. Таким образом, на щит длиной 3 метра будет как минимум 3 места соединения продольных досок – брусков, длина которых превышает ширину щита. Разница в длине позволит буквально вбить наши щиты по периметру траншеи. Лицевая сторона каждого такого щита должна быть гладкой – от этого зависит поверхность цокольной части фундамента и его надежность. Соединять доски можно как гвоздями (дешевле, но медленнее), так и саморезами (надежнее и быстрее, но дороже). Важно, чтобы шляпка крепежного изделия находилась со стороны, которая впоследствии будет контактировать с бетоном (с лицевой стороны).

После того, как все щиты будут изготовлены и вбиты по периметру траншеи, приступают к изготовлению деревянных хомутов, которые изображены на рисунке ниже. Длина вертикальных составляющих хомутов должна составлять не менее половины от высоты щита. Данные конструктивные элементы служат для придания опалубке дополнительной жесткости – при заливке фундамента бетонный раствор оказывает существенное давление на стенки формы, поэтому нужно подготовить опалубку к колоссальным нагрузкам. В противном случае можно столкнуться с рядом неприятных сюрпризов, как то распирание опалубки, ее продавливание и т.д. под весом бетона. Хомуты устанавливают на середине отрезка между подкосами.

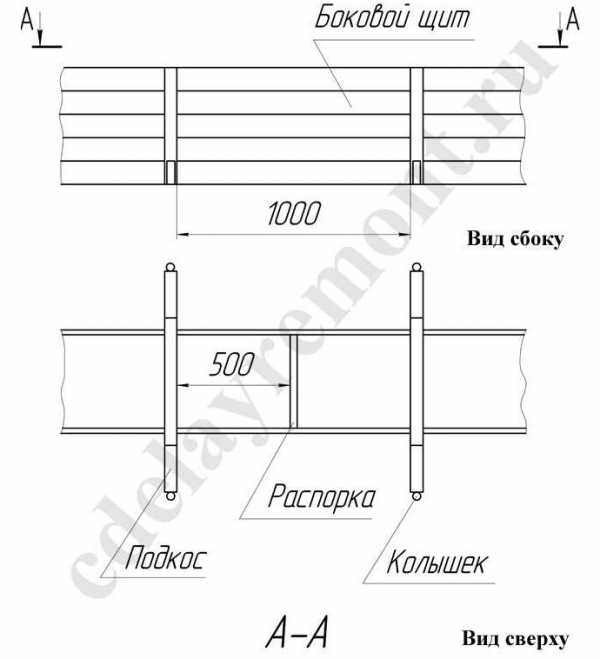

Как сделать опалубку для фундамента из досок – Как сделать опалубку для фундамента из досок своими руками?

В местах соединения досок в щит (как вы помните, с шагом не менее 1 м) устанавливаются дополнительные опорные элементы – подкосы. Они, как и хомуты, служат для того, чтобы опалубка не расползлась в стороны под нагрузкой раствора. Подкосы монтируют так, как показано на схеме ниже.

Как сделать опалубку для фундамента из досок – Как сделать опалубку для фундамента из досок своими руками?

Все щиты устанавливаются строго горизонтально (проверяется уровнем) и вертикально (проверяется отвесом) в соответствии с проектом фундамента. С внутренней стороны два противоположных щита фиксируются распорками из бруса, а также фиксаторами, расположенными на одной прямой с подкосами (сверху).

Следует следить за тем, чтобы в опалубке не было никаких щелей, через которые впоследствии обязательно потечет бетон или бетонное молоко. Можно заделывать щели паклей или гидроизолирующими составами. В нашем случае не была использована монтажная доска, которая служит в качестве направляющей для щитов, что существенно упрощает возведение опалубки. При всем при этом лучше и надежнее будет дополнительно позаботиться о гидроизоляции фундамента. Для этого внутренняя часть опалубки и траншея в целом укрываются полотном рубероида, после чего приступают к армированию фундамента.

Доски для опалубки, как уже говорилось выше, могут быть и второго сорта. Учитывайте тот факт, что они более нигде не будут использованы. Исключение составляют случаи, если вы задействуете гидроизолирующие материалы, например, тот же рубероид. При желании подземную часть фундамента можно утеплить пенополистирольными плитами, размещенными с внешней стороны периметра основания. В этом случае утеплитель закладывают под слой гидроизоляции и только потом переходят к остальным этапам работы.

Загрузка...

cdelayremont.ru

Из чего и как сделать опалубку для фундамента: съемная

Как сделать опалубку для фундамента из досок – Как сделать опалубку для фундамента из досок своими руками?

Съемная опалубка для фундамента из досок

Опалубка – не такая простая конструкция,как кажется многим застройщикам.

Если сделать ее неправильно,то при заливке бетона могут произойти казусы,которые чреваты не только потерей дорогостоящего бетона,но и сам фундамент получится корявым :

  • протечка бетона сквозь щели опалубки
  • саморазборка или просто полное разрушение опалубки от нагрузки при заливке бетона
  • перелив бетона через верхний уровень опалубки

В результате плохо сделанной опалубки фундамент получится с наплывами и криволинейными поверхностями, которые потом придется выправлять неизвестно как и с какими потерями и трудоемкостью…

К геометрии фундамента всегда предъявлялись повышенные требования,так как от качественно сделанного фундамента зависит вся надземная часть строения.

В СНиП 3.03.01-87 «Несущие и ограждающие конструкции» в п.2.113 приведены предельные отклонения от геометрических размеров фундамента:

  • Отклонение линий плоскостей пересечения от вертикали или проектного наклона на всю высоту конструкций для фундаментов-10мм
  • Отклонение горизонтальных плоскостей на всю длину выверяемого участка-20мм
  • Местные неровности поверхности бетона при проверке двухметровой рейкой, кроме опорных поверхностей-3мм

Опалубка для фундамента является ключом к его качеству.

В том же СНиП 3.03.01-87  для опалубки определены следующие требования:

  • Прогиб собранной опалубки-не более 2мм
  • Перепады поверхностей, в том числе стыковых-не более 2 мм
  • щиты опалубки должны быть соединены жестко между собой и обеспечивать плотность и неизменяемость конструкции в целом
  • Верхний уровень уложенной бетонной смеси должен быть на 50 — 70 мм ниже верха щитов опалубки

Съемная опалубка для фундамента

Конструкция съемной опалубки из досок с подкосами, колышками поперечинами (стяжками) по верхним поверхностям

Все опалубки подразделяются на:

  • съемные
  • несъемные
  • передвижные

Съемная опалубка для фундамента называется так,потому что после заливки бетона в конструкцию,опалубку нужно будет снять через определенное время,когда бетон наберет 50-70% прочности.

Чтобы не делать опалубку своими руками, можно просто арендовать инвентарную съемную опалубку в какой-либо строительной подрядной организации.

Если ,все же, надумали сделать самостоятельно,то,обычно,для ленточного фундамента ее делают из досок:

  • сколачиваются из досок щиты с помощью брусков.Если фундамент невысокий,то можно обойтись без щитов,плотно подогнав друг к другу пару досок…
  • с внутренней стороны предполагаемого фундамента в грунт забиваются колышки в местах установки щитов или досок
  • щиты устанавливаются вертикально так,чтобы по их внутренним граням точно соблюсти размеры фундамента, без отклонений
  • щиты скрепляются между собой поперечинами (стяжками) по верхним граням опалубки для того,чтобы они не разошлись в стороны при заливке бетона,с шагом 0,5-1м
  • с наружной стороны нужно подпереть щиты подкосами с таким же шагом,что и поперечины и в тех же местах (так удобнее и работает как единая конструкция)

Из чего делать опалубку для фундамента

Перечень материала из чего делать опалубку для фундамента достаточно обширен.Не обязательно использовать новый материал,можно применить бывший в употреблении или из остатков от других видов строительных работ:

  1. фанера
  2. ОСБ
  3. доски
  4. ДСП

Только не надо брать тонкий пластик или ДВП. Они не имеют жесткости и,естественно, не смогут устоять при нагрузке,особенно,если бетон будет заливаться из миксера…Рванет и не удержите, выльется дорогостоящий бетон,попортит площадку и фундамент пропадет…Локти будете кусать,но уже ничего не поправить.

Рекомендуемый материал: доски. Все остальное (различные листы),если они не толщиной 20мм,то  требуют дополнительного усиления от прогиба.

После сборки опалубки необходимо убедиться,что конструкция закреплена основательно,нигде ничего не расходится:

  • подергать,попинать
  • в сомнительных местах установить дополнительные подкосы,поперечины и саморезы
  • удостовериться,что верхний уровень опалубки выше уровня фундамнета на 5см

Какую доску использовать для опалубки

Есть несколько моментов,которые определяют какую доску использовать для опалубки лучше всего:

  •  обрезную. Из необрезной доски в щитах остаются щели,которые придется устранять набивкой дополнительных планок
  • хвойную. Например,сосновые доски самые распространенные,значит их проще купить и они не так дороги.Также они более устойчивы  к воздействию влаги,если опалубке придется простоять всю зиму,то к весне еще останется что-то,что можно будет использовать. Также сосновые доски в дальнейшем можно применить на крыше.
  • толстые. У конструкции из тонких досок (при большой длине и высоте фундамента), нет никакой гарантии,что при заливке бетона из миксера, боковины опалубки не выпрет дугой…

Толщина доски для опалубки

Толщина доски для опалубки должна быть достаточной для того,чтобы обеспечить жесткость конструкции. Многие выбирают подешевле: т=25мм. И зря,потому что придется сбить щиты в обязательном порядке и почаще поставить поперечины и подкосы. А это не только лишний материал,но дополнительный труд и время.

Нужно не жадничать и покупать на опалубку 40-50мм с расчетом того,что в дальнейшем эти доски можно будет применить в стропильной системе крыши.

У пятидесятки, даже при длине 6м, будет совсем небольшой прогиб,который устраняется без дополнительных затрат,колышками и поперечинами. Короче,ее выгоднее применять по причине надежности…

Если нет необходимости  в сверхточных размерах фундамента,в частности к вертикальным поверхностям,то возможно использовать необрезную доску,но обшить ее с внутренней стороны пленкой.

Обшивку пленкой рекомендуется применять при любой конструкции опалубки:

  •  сохраняется водный баланс в залитом бетоне,необходимый для набора прочности заявленной марки бетона
  • останутся чистыми поверхности досок,которые можно будет затем использовать в других конструкциях
  • закроются небольшие щели в щитах опалубки,через которые могла бы просачиваться вода из бетона или сама бетонная смесь,если ее консистенция слишком жидкая или щели слишком широкие…

Как сделать опалубку для фундамента под сруб бани? Да,точно также,отличие лишь в том,что точную горизонтальность под сруб можно соблюсти только по двум сторонам,куда лягут нижние опорные венцы. По двум другим сторонам все-равно придется делать зашивку (например,из кирпича) под нижний уровень бревен,которые срублены на двух опорных венцах.

Да и к вертикальным поверхностям фундамента не обязательно предъявлять повышенные требования,потому что цоколь можно зашить цокольным сайдингом под камень,что придаст ему презентабельность и скроет погрешности.

banjstroi.ru

Опалубка для фундамента своими руками: пошаговая инструкция и этапы

От вида возводимой постройки выбирается тип фундамента. Чтобы он отвечал проектным требованиям, нужно правильно выполнить строительство. Значит, грамотно (т.е. по инструкции) соорудить опалубку. Именно опалубка для фундамента отвечает за геометрию фундамента, стен, их прочность и долговечность. Нормативные документы допускают отклонения от параметров всего лишь на 0,2 см. При этом неплотности между сбиваемыми в щиты досками или между сборными частями опалубки не должны превышать те же 0,2 см.
Оглавление:

  1. Опалубка как таковая
  2. Опалубка под ленточный фундамент: некоторые особенности возведения
  3. Опалубка без демонтажа

Опалубка как таковая

Как сделать опалубку для фундамента из досок – Как сделать опалубку для фундамента из досок своими руками?

Опалубка из дерева

Под словом «опалубка» подразумевается некоторый набор функционально связанных между собой строительных элементов. Они используются для того, чтобы составлять единые блоки для формирования геометрии фундамента, находящегося в наземном или подземном исполнении. Изготавливается двух видов:

  • Съемная конструкция состоит из металлических, фанерных листов, досок, плит ОSB или другого материала, собранного в единую форму.
  • Несъемная опалубка изготавливается, в основном, из пенного полистирола, пенопласта, пенобетона и других пустотелых блоков. Они не демонтируются, остаются вместе с фундаментом после полного застывания бетонного состава. Весят всего лишь полтора килограмма.

И тот, и другой вид имеют схожие элементы и представляют похожие конструкции. В частном строительстве используют простой и экономичный – ленточный фундамент. Опалубка под него отличается рядом деталей. В общем виде для простой съемной конструкции понадобятся:

  • Метизы (гвозди), планки, доски (толщина 50 мм). Именно такая толщина обеспечивает ту прочность, которая нужна, чтобы противостоять распирающей силе залитого бетона, не деформироваться.
  • Колья (крепеж) толщиной 50 мм, забитые в грунт, фиксируют опалубку по периметру, а изнутри вставляется фанера, или направляющие доски сбиваются плотно в щит. Крепятся раскосами в вертикальной установке. Для большей устойчивости опалубки под нагрузкой колышки выставляются с минимально возможным шагом.

Важно! Все параллельные элементы системы должны выдерживать размер (не быть кривыми, не стоять под уклоном), поэтому выставляются по уровню, удерживаются распорками и скрепляются хомутами.

Опалубка под ленточный фундамент: некоторые особенности возведения

Для ленточного основания опалубка для фундамента своими руками делается в большинстве случаев из досок. Это не только более простой в исполнении, но и самый экономный вариант. Правда с материалами, можно и экспериментировать. В любом случае нужен предварительный расчет по расходу всех материалов, для чего составляется план участка, проект дома и фундамента с точными размерами. Он сводится к вычислению периметра основания. Полученную сумму всех сторон умножают на 2, т.к. элементы опалубки будут находиться по обе стороны основания. Это и есть общая ее длина.

Как сделать опалубку для фундамента из досок – Как сделать опалубку для фундамента из досок своими руками?

Опалубка из стальных листов

Внимание! Учесть все тонкости проектирования, а значит, скорректировать расходы и затраты поможет специальный калькулятор по расчету опалубочного каркаса. Ну или можно прибегнуть к помощи знакомого строителя, имеющего опыт выполнения таких расчетов.

Этапы устройства

  • Высота досок, щитов зависти от размера пространства между поверхностью земли и верхней границей цоколя. К этой величине добавляется порядка 7 см. На общий расход материала влияет его вид. Так, доски нужны длиной 6 м и высотой 0,7-1,0 м. Они сбиваются в щиты (не более полутора метров), составляющие основу опалубки. Распорные бруски 40х40 мм или 0,5х0,5 м смогут удерживать щиты, соблюдая геометрию фундамента. Крепить опорные конструкции лучше всего деревянными хомутами.
  • Фиксируются доски гвоздями изнутри. При этом шляпка утапливается в дерево, чтобы после застывания бетона на фундаменте не остались следы. Острый конец выходит наружу, но не загибается: это даст возможность легко демонтировать опалубку после завершения работ.
  • Периметр будущего строительства обозначается колышками. Чем больше их установить, тем ровнее и устойчивее будет опалубка.
  • Щиты устанавливаются параллельно напротив друг друга на заданной ширине. Чтобы сохранялся размер, а также выбранное положение щитов, их положение фиксируется деревянными брусками, хомутами.
  • Таким способом производится установка щитов по всему периметру фундамента.
  • Особое внимание уделяется оформлению углов. В них устанавливаются специальные угловые детали. Они сбиваются из двух досок под прямым углом. Соединение должно быть достаточно прочным, чтобы предотвратить вытек бетона.
  • По всему периметру можно положить пленочную изоляцию или выстлать рубероид, чтобы сделать плотным короб. Или поступить по-другому: предварительно увлажнить сбитые в щиты доски, они разбухнут, а щели исчезнут. Их не будет и в том случае, если формообразующим материалом будет листовая фанера.
  • В готовую конструкцию, если предусмотрено проектом, вначале монтируется армированный каркас, затем укладывается бетонная смесь. Выполняется ее уплотнение и удаление воздуха вибратором.
  • Демонтировать части опалубочной конструкции можно только после полного схватывания бетона и созревания его по всей толщи. На это уходит где-то месяц. Период схватывания и застывания зависит от времени года (в холодные дни процесс происходит медленнее), марки бетона, толщины слоя. Конкретно сроки снятия регламентированы в Строительных нормах (СНиП 3.03.01-87). В частности, там дается минимальное время распалубки.
  • Предварительно доски смачиваются. Они отстают от фундамента и удаляются. В противном случае, если целыми их снять не удастся, опалубку нужно распилить и демонтировать частями.
Как сделать опалубку для фундамента из досок – Как сделать опалубку для фундамента из досок своими руками?

Опалубка с геотекстилем

Те, у кого нет времени или желания возиться с построением такой конструкции, могут купить готовый вариант или заказать его под конкретные размеры. Проигрывая в финансовом отношении, готовая опалубка гарантирует точность параметров, исключает подбор комплектующих, выполнение расчетов, экономит время монтажа.

Опалубка без демонтажа

Многих застройщиков интересует вопрос, как сделать опалубку для ленточного фундамента в несъемном исполнении? Полимерные материалы обладают легким весом, универсальной формой, возможностью приобретать любую конфигурацию. Кроме этого удобная система крепления «гребень-паз» делает монтаж оперативным и надежным.

Внимание! Опалубочные блоки устанавливаются на всю глубину траншеи, что повышает теплотехнические свойства фундамента, способствует поглощению звуков, предотвращает появление грибка и плесени. Изолирует фундамент от попадания в него влаги. Несъемная опалубка ставится за один цикл, а долговечность вполне «солидная»: более 8 десятков лет.

Как сделать опалубку для фундамента из досок – Как сделать опалубку для фундамента из досок своими руками?

Опалубка несъемная с пенополистиролом

Порядок работ такой

  • Вначале вырывается траншея нужной глубины. Дно выравнивается под уровень.
  • Блоки плотно устанавливаются по нивелиру, чтобы избежать перекосов (даже небольших).
  • При ширине опалубочной конструкции более 0,6 м для придания прочности, усиления устанавливается поперечный крепеж.
  • Между блоками помещается арматурная конструкция. Это могут быть, как стальные пруты, так и стеклопластиковые элементы.
  • В опалубку заливается бетон, равномерно растекаясь между арматурой.
  • Можно проводить отделочные работы, не тратя время и усилия на демонтаж.

Выбирать опалубку под конкретное основание нужно с учетом состояния грунта, веса и материала стен дома, вида фундамента, прохождения подземных вод, финансовых возможностей. Несмотря на то, что ее обустройство не вызывает сложностей, отнестись к сооружению нужно со всей серьезностью.

ofacade.ru

Опалубка для фундамента своими руками

Опалубка – это временная или постоянная ограждающая система, используемая для придания монолитным бетонным и железобетонным конструкциям необходимой формы. Для заливки фундамента в основном применяется съемная опалубка. Она состоит из щитов-палуб, поддерживающих лесов (рамы, стойки) и элементов крепежа. Форму и качество поверхности бетонной конструкции придает палуба, непосредственно соприкасаясь с ней. Леса и крепеж обеспечивают опалубке устойчивость. Все опалубные работы для фундамента выполняются в комплексе с армированием и заливкой бетонной смеси.

Материалы

На протяжении всей истории монолитного строительства для изготовления опалубки используются деревянные щиты различных форм и размеров, сколачиваемые из обрезных или необрезных досок. Соединительные и несущие детали делаются из бруса. При сборке для закрепления используются проволочные скрутки, деревянные стяжки, рамки и подкосы.

Кроме дерева могут использоваться и другие материалы – фанера, металлические листы. Опалубка для фундамента своими руками делается из досок толщиной 25–50 мм.

Изготовление и монтаж

Как сделать опалубку для фундамента из досок – Как сделать опалубку для фундамента из досок своими руками?Изготовление и монтаж опалубки для фундамента

Независимо от вида фундамента его заливка производится в подготовленную ранее опалубку. Для буронабивного фундамента опалубка нужна для поднятия ростверка.

Опалубку следует выставлять на хорошо выровненной поверхности строго вертикально, вплотную к грунту. Внутренние поверхности палубы, соприкасающиеся с бетоном, должны быть ровными и гладкими, а расстояние между двумя параллельными щитами — строго соответствовать проектной ширине бетонного фундамента.

Опалубку нужно сбивать из плотно пригнанных друг к другу досок так, чтобы не было щелей. В противном случае через щели при вибрировании бетонной смеси будет вытекать цементное молочко, что негативно отразится на прочности бетона. В деревянной опалубке допускаются щели до 3 мм, так как при предварительном смачивании доски разбухают и щели исчезают. Более крупные щели в 5–10 мм законопачиваются паклей, а совсем крупные – забиваются рейками.

Устройство опалубки для ленточного фундамента высотой до 75 см следует начинать с монтажа направляющих досок, закрепленных колышками. Монтаж проводится по линии, размеченной предварительно натянутой веревкой, закрепленной на обоих концах. Перед тем как сделать опалубку, обязательно надо помнить, что бетонная масса будет оказывать на опалубку изнутри сильное давление. Поэтому для того, чтобы щиты снизу не разошлись, их необходимо зафиксировать снаружи колышками. При высоте фундамента, не превышающей 20 см, достаточно одних колышков. Если же фундамент более высокий, то снаружи, кроме колышков, необходимо установить упоры. Кроме колышков и упоров можно поверх опалубки одеть металлические хомуты.

Обратите внимание! После того как доски закреплены, необходимо тщательно выверить правильность их установки. Это можно сделать рулеткой и отвесом или строительным уровнем.

Далее можно устанавливать щиты. Их плоскость должна совпадать с кромкой доски. После установки щитов их необходимо закрепить. Фиксация расположенных друг напротив друга щитов производится распорками и проволочными скрутками. Распорки изготавливаются из деревянного бруса сечением 50×50 мм. Наиболее удобный размер для щитов – длиной 2–3 м. Палуба из досок сбивается гвоздями. Они обязательно бьются со стороны палубы так, чтобы шляпки оказались внутри опалубки. Выступающие наружу концы гвоздей загибаются.

Заливаем опалубку

Как сделать опалубку для фундамента из досок – Как сделать опалубку для фундамента из досок своими руками?Заливка опалубки

Бетонная смесь для заливки должна быть достаточно пластичной, чтобы ее можно было хорошо уплотнить, но не совсем жидкой, иначе фундамент получится непрочным. При трамбовке особое внимание нужно уделить местам у опалубки, иначе монолитная стена получится с порами.

Обратите внимание! После заливки бетона в опалубку, ему дают выстоять около 2 недель для затвердения и набирания прочности. Только после этого опалубку можно снимать.

В случае если грунт твердый, заливать бетонную смесь можно прямо в вырытую под фундамент траншею, роль опалубки в таком случае будут выполнять стенки траншеи. А установка опалубных щитов производится только на поверхности грунта для наземной части фундамента.

Перед заливкой бетонной смеси в опалубку помещают арматуру. Для ленточного фундамента или ростверка укладка арматуры производится параллельно на расстоянии 10–15 см друг от друга. На углах и в тех местах, где к фундаменту будут примыкать внутренние стены, арматура сгибается так, чтобы ее изогнутый край можно было связать с арматурой следующей стены. Кроме того, в этих местах рекомендуется двойное армирование. Подпорки под арматуру можно сделать из кирпича или бутового камня.

Обратите внимание! Если нет возможности согнуть арматуру, то для прочности конструкции нужно использовать специальные угловые элементы.

Выполняя все операции по установке опалубки, укладке арматуры и заливке бетонной смеси, верно, вы получите идеально ровный фундамент и значительно сэкономите на материалах, применяемых для его штукатурки.

stroysvoimirukami.ru
