Правила разметки фундамента своими руками

Содержание:

• Подготовка к разметке фундамента
• Проверка диагоналей и исправление ошибок разметки фундамента
• Разметка фундамента под дом инструменты
• Правило золотого треугольника
• Правила расположения строений на участке
• Расстояния между постройками на земельном участке
• Условия точного переноса плана на местность
• Основные параметры расчетов
• Видео по теме разметка фундамента

Фундамент – это ключевая конструкция в любом строении. От качества проектирования фундаментов зданий и его сооружения напрямую зависит судьба дома. Любая даже самая мелкая ошибка можетпривести к непоправимым последствиям. Многие застройщики возводят основание дома своими силами. На самом деле это самая сложная работа, но к ее выполнению необходимо подходить ответственно. Сама работа по строительству фундамента начинается с его разметки и должна выполняться в строгом соответствии с рабочей документации.

Предварительные мероприятия

Прежде чем производить какие-либо действия на местности, необходимо составить проект будущего сооружения. В этом документе обязательно учитывается местоположение проектируемого объекта относительно границ участка, при этом все полагающиеся нормативы, относящиеся к допустимым расстояниям между объектами, должны быть четко соблюдены. Это лишит надзорные органы повода в перспективе предъявить вам какие-либо претензии относительного несоблюдения строительных норм.

Далее, следует определиться с размерами самого дома и материалами, из которых его планируется возводить. От всего этого напрямую зависит масса сооружения и, как следствие – параметры будущего фундамента.

Если строится жилой дом, то на этапе проектирования его положение следует сориентировать относительно сторон света. К сожалению, в большинстве случаев этот аспект определяется географическим положением выделенного участка под строительство и решение о том, под каким углом к его границам сооружать на нем здание, не может быть принято самостоятельно. Однако, по возможности, стоит направить главный фасад дома на север, так, чтобы южный фасад выходил в сад. Следует помнить и о необходимости различной степени освещенности разных помещений в здании, на основании чего проектировать расположение внутренних комнат.

Подготовка к разметке фундамента

Перед началом работы необходимо очистить будущую строительную площадку от мусора, удалить траву, устранить неровности, может быть придется засыпать низкие участки земельного участка. Другими словами убрать с территории все, что может помешать строительным работам. Кстати, высокая трава, может создать определенные погрешности при проведении разметки.

Разметка фундамента никак не влияет на прочностные параметры основания под дом. Но от качества ее выполнения зависят углы, длина стен, а иногда даже внутридомовая планировка. Разметка фундаментасвоими руками позволяет не только сэкономить определенную сумму, но при необходимости внести какие-либо коррективы.

В качестве примера разметки рассмотрим самый вариант, когда дом и земельный участок имеют прямоугольную форму. Последовательность действий будет выглядеть следующим образом.

Первым делом необходимо установить место, где будет размещаться дом. Необходимо выбрать самыеблизкие границы участка. Отступив от границ участка на определенное расстояние можно натянутьшнуры. Они покажут первый угол дома. Шнуры натягивают на заранее подготовленные колышки. Спомощью строительной рулетки, можно обозначить стены дома. После выполнения всех замеров можно между отмеченными точками натянуть шнуры. Это и будет контур будущего дома. На последнем этапе необходимо проверить размеченные углы.

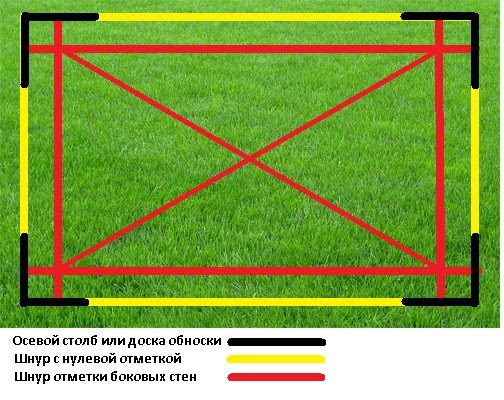

Обноска фундаментов

В процессе копания котлована или траншеи под фундамент колышки могут сместиться. Кроме того, в процессе строительства необходимо отмечать оси стен и фундаментов, границы стен. Для этого выполняют обноску – приспособление из столбиков и досок вокруг разметки фундамента. Обноску, как правило, используют для контрольных замеров.

Обноска фундамента

Два столбика вкапывается на расстоянии 1,5-2 м от угла здания с каждой стороны. Горизонтально к столбикам прибивается доска длиной около метра. Обноска делается со всех сторон здания, в упрощенном варианте – только напротив каждого угла. Горизонтальные доски прибиваются на одном уровне. Уровень соответствует верхнему краю основания (фундамента). В них вбиваются гвозди, отмечающие оси здания, уровень внутренней и наружной поверхности стен и фундаментов. Если возникает необходимость отметить соответствующие плоскости, достаточно просто натянуть шнуры или проволоку на соответствующие гвозди.

Видео вам в помощь:

Проверка диагоналей и исправление ошибок разметки фундамента

Если разметка под фундамент своими руками выполнена правильно, то диагонали прямоугольника, обозначающего контуры будущей постройки, будут равны. Погрешность должна быть минимальной. Практика показывает, что она должна лежать в пределах менее одного сантиметра. Если диагонали имеют разные размеры, то придется передвигать стороны полученного прямоугольника, до того, по диагонали не станут равны друг другу.

Какие инструменты понадобятся?

Производится разметка фундамента своими руками с применением инструментов:

• Рулетки;
• Шнура;
• Гидроуровня и отвеса;
• Помимо этого понадобятся деревянные колышки.

С чего начать разметку?

Итак, как провести разметку фундамента? Для начала следует определить две исходные точки, вбив колышки по углам будущего здания, находящимся на одной прямой со стороны его самой длинной стены. Далее от них нужно будет провести перпендикуляры, таким образом отметив внешний контур смежных стен.

«Египетский треугольник». Самый простой метод

Разметка фундамента своими руками быстрее всего может быть произведена методом «золотого» треугольника, имеющего соотношение длин сторон 5*3*4. Мероприятие при этом выполняется в несколько этапов:

1. Для начала нужно найти длинную веревку и завязать на ней четыре узла. Первый – на конце, второй на расстоянии 3м, третий в четырех метрах от второго и последний в пяти метрах от третьего; 2. После этого самый первый и самый последний узлы соединяют гвоздем. По гвоздю следует вбить и в каждый из промежуточных узлов; 3. При этом длинную сторону получившегося треугольника нужно расположить вдоль линии между двумя уже вбитыми колышками; 4. Вдоль короткой стороны проводят требуемый перпендикуляр; 5. На полученной прямой, вбивают третий колышек на расстоянии равном ширине здания.

Важно: Правильность всех замеров следует обязательно проверить. Для этого между вбитыми кольями по диагоналям натягивают два шнура и связывают в месте пересечения

Метод двух дуг

Разметка фундамента своими силами этим методом выполняется также с использованием веревки. Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией.

На заключительном этапе к кольям на высоте будущего фундамента привязывают шнур, поверяя горизонтальность его положения со всех четырех сторон, пользуясь строительным уровнем. Для ленточного фундамента чертят внутренний контур параллельно найденному внешнему и также натягивают шнур.

Совет: В том случае, если траншею предполагается копать с привлечением техники, шнуры лучше не использовать. В процессе работы они могут порваться. Линии между найденными точками в этом случае стоит прочертить песком. Для нахождения центров столбов столбчатого фундамента, от найденных углов вдоль прочерченных линий отмеряют необходимые расстояния и ставят отметки. Далее проверяют прямоугольность углов, получившихся на пересечении линий (соединяющей полученные точки на противоположных сторонах и линии периметра, на которой расположены отметки).

Разметка фундамента своими руками, как можно было заметить – процедура не такая уж и сложная. Самое главное, делать все аккуратно, хорошо натягивать веревку и обязательно проверять полученный результат методом диагоналей.

Видео по теме:

https://youtube.com/watch?v=66CDCNNuep8

Разметка фундамента под дом инструменты

Перед тем, как сделать разметку под фундамент, надо приготовить строительную рулетку, колышки, к которым будет привязываться разметочный шнур. Для изготовления колышков целесообразно использовать прутья, нарезанные из строительной арматуры.

Кстати, для более точного выполнения разметки можно использовать геодезические инструменты. Может быть, даже имеет смысл пригласить специалистов по выполнению геодезических работ.

Правило золотого треугольника

Разметку фундамента под дом – можно выполнить с использованием «египетского треугольника». Он обладает сторонами, у которых длины составляют 3, 4, 5. Это могут быть метры, сантиметры. Для сборки этого инструмента потребуются рейки из дерева или металла. После сборки будет получен прямоугольный треугольник. Этот инструмент применяют для определения прямых углов и направления стен. Но, такой треугольник будет обладать довольно большими размерами, это определяет сложности при его сборке и им работать будет не очень удобно.

Как разметить фундамент в зависимости от его разновидности

Причем, пользоваться ей могут не, только любители, но и профессионалы. Некоторые аспекты и им могут быть непонятны при возведении фундамента, а взглянув в данную статью, можно найти ответ практически на любой вопрос, связанный с заливкой фундамента и подготовкой к ней.

Как правильно:. Правильно стричь мужские стрижки видео 7 Как правильно замешать цементный раствор для фундамента 7 Мета тег description как правильно заполнять 3 Как правильно опрыскивать огурцы 2 Как правильно устанавливать тротуарный бордюр 2 Правильное питание есть худеть 2. Правильно принять дела должность. Как правильно надеть насадку на член. Как пользоваться насадкой на член Опубликовано: 27 далее Как правильно и быстро загореть в солярии.

Загар в солярии: как загореть красиво и далее Правильно сдать анализ яйца глист.

Правила расположения строений на участке

После приобретения земельного участка, некоторые домовладельцы сразу начинают его застройку. Но существуют нормативные документы, которые определяют правила застройки. И только руководствуясь этим требованиями можно расположить постройки по территории застройки. Если участок предназначен для индивидуального застройки, то при распределении вспомогательных сооружений на земельном участке надо ориентироваться на требования СП 30–102–99. Если на участке будет построена дача, то надо изучить СНиП 30–02–97.

Расстояния между постройками на участке относительно соседского участка

В строительном деле используется понятие – «красная линия». Это черта, которая разделяет строенияот дорог, проездов и пр.

Правила строительства здания на участке ИЖС допускают расположение дома на удалении не менее 5метров от красной линии улицы и не менее 3 метров от проездов. Хозяйственные постройки должны располагаться на удалении от улицы, как минимум 5 метров.

Кроме расстояния до красной линии, в этих документах определены расстояния от построек, возводимых на земельном участке, до соседнего дома. Например, удаление от дома до забора, должно составлять 3 метра, а построек другого назначения от 1 до 4 метров. Все расстояния должны измеряются от окон одного здания до стены другого.

Как разместить строения, на земельном участке, не нарушая противопожарные правила

Перед планировкой земельного участка, надо изучить правила пожарной безопасности. В них тоже обозначены расстояния между домами и постройками. Так, между домами, которые расположены на соседних участках минимальное расстояние должно составлять 6 метров. Этими правила и определены допустимые расстояние между постройками, размещаемых на земельном участке.

Как выбрать участок для строительства

Этот раздел понадобится тем людям, которые собираются приобрести участок. Если вы уже являетесь счастливым владельцем определенного количества соток земли, то можете смело приступать к чтению следующей главы.

Итак, при покупке земельного участка под индивидуальное строительство желательно учесть следующие важные факторы:

1. Целевое назначение земли, где вы намерены строить дом.
2. Тип грунта на участке.
3. Состояние грунтовых вод.
4. Экологическая ситуация в данной местности.
5. Доступность необходимых коммуникаций (электричества, газа, водоснабжения).

Для того, чтобы определить тип грунта — лучше обратиться к профессионалам. Геологический анализ очень пригодится. Он защитит вас от серьезных неприятностей, таких как:

• непригодность почвы к выращиванию овощей и фруктов на участке;
• высокой уровень грунтовых вод;
• заболоченность местности.

Чрезмерно низкая цена на участок должна вас насторожить. В этом случае сильно возрастает риск мошенничества или наличия на данной местности некачественного грунта.

Что будем строить

Все препятствия позади и вы хотите построить свой родной и самый лучший дом. Первое, с чем вам нужно определиться — это то, каким вы видите будущий дом.

Какие размеры будут оптимально соответствовать для вашей семьи — об этом лучше спросить у людей, которые занимаются разработкой проектов. Сегодня действительно можно купить готовый проект загородного коттеджа или особняка на любой вкус.

Рекомендации!

Мастер-строитель

Задать вопрос

Единственное, что желательно учитывать перед тем, как определиться с проектом, это — соответствие размеров участка габаритам дома. Идеальной считается пропорция 10 к 1. То есть, если ваш участок имеет площадь 10 соток, то площадь дома должна равняться примерно 100 квадратным метрам. Имеют право на жизнь и другие варианты, но значительное увеличение или уменьшение пропорции, в первую очередь, повлияет на снижение стоимости вашего участка в будущем.

Где будем строить

С размером определились, теперь пора подумать о том, где разместить будущий дом. Существует несколько простых рекомендаций по этому поводу:

1. Расстояние от соседних домов и заборов. Оно должно быть больше, чем 3 метра. Очень хорошо будет увеличить его до 9-10 метров. Хотя встречаются и варианты, когда до соседнего участка от стены дома — всего 1 метр. На этот фактор также могут сильно повлиять отношения с соседями.
2. Выбирайте место на возвышенности. Или, по крайней мере, на склоне. Размещение дома в низине часто приводит к появлению проблем с затоплением. Если же вы решитесь на такой вариант, то особое внимание следует уделить закладке глубокого фундамента и обеспечить качественный ливневый водоотвод, что повлечет дополнительные расходы.
3. Направление по сторонам света. Помните, что северная сторона дома всегда дает тень. Поэтому грядки и фруктовые деревья должны располагаться на соответствующем расстоянии. А окна спальни лучше, чтобы выходили на юг или восток.
4. Ближе или дальше от дороги. Глубокое расположение дома приглушает уличный шум, но приводит к повышению затрат на обустройство подъездного пути.

Как будем строить

Строительство дома — это долговременный процесс. При этом, следует помнить, что вам обязательно будут нужны:

• электроэнергия;
• вода.

Без электроэнергии невозможно использовать инструменты и оборудование. Поэтому вам можно:

• договориться с соседями, если таковые имеются;
• подключиться к ближайшей линии электропередач с разрешения соответствующего органа.

Проблему с водой решить проще, если вблизи участка расположен водопровод, у тех же соседей, например. Иначе вам придется организовать ее подвоз.

Важность подъездных путей также нужно учитывать. Иначе, в случае проливных дождей, вы рискуете остаться без необходимых материалов.

Расстояния между постройками на земельном участке

Для правильного размещения построек на собственном земельном участке застройщик должен строго соблюдать все правила, относящиеся к застройке. Для минимизации ошибок имеет смысл выполнить зонирование участка. То есть разделить его на зоны, в которых будут возводиться постройки разного назначения.

На земельном участке выделяют следующие зоны:

• жилая, в ней будет сооружаться дом;
• хозяйственная зона, в ней будет размещаться вспомогательные постройки;
• территорию отдыха, в ней можно построить площадку для игр, беседку;
• зона для размещения садовых деревьев, кустов и огорода.

Существующие нормы определили следующие требования к удалению между между жилым домом и вспомогательными строениями:

• от строений, площадью до 50 м2 – 15 м;
• от места расположения уборных, компостных ям, ям для сбора мусора – 15 м;
• от колодца, производительностью до 1 м3/сутки – 8 м, производительностью 3 м3/сутки — 10 м;
• от септика с пропускной способностью до 1 м3/сутки – 5 м, если количество отходов составляет от 1 до3 м3/сутки – 8 м.

Условия точного переноса плана на местность

Для того, чтобы чертеж фундамента было просто перенести на местность и произвести разметка под фундамент с необходимой точностью, необходимо выполнить некоторые условия.

Во-первых, необходимо соблюдения масштаба будущего строения. Для этого применяют масштабы 1:100, 1:200, 1:300, 1:400.

Во-вторых, перенос чертеж фундамента на местность существенно облегчит осевая разметка. Оси, наносят на план и в местах монтажа отдельных элементов строительной конструкции (колонны и пр.). Между осям обязательно должно быть указано расстояние. План фундамента и его чертеж – это основные рабочие документы при строительстве фундаментного основания.

Если дом сложной формы

В случае, когда схема фундамента представлена не в виде прямоугольника, а как фигура с выпуклостями, то работа становится более сложной, но все-таки посильной.

При отсутствии эркеров разметка происходит следующим образом:

• сначала отмечают прямоугольник и уже в него помещают фундамент непростой формы, при этом веревки располагают по периметру выпирающих элементов будущего дома;
• проверяют длины диагоналей и сторон, исправляя, если это требуется;
• внутри получившихся границ протягивают параллельные веревки, обозначающие края выпирающих элементов дома, а пересечения этих шнуров — это углы предполагаемой фундаментной ленты;
• получившаяся фигура содержит в себе несколько прямоугольников, при этом нужно дополнительно проверить длины диагоналей и сторон их всех.

Основные параметры расчетов

При создании чертежа основания дома, необходимо использовать результаты расчетов, совершенных при проектировании фундаментов. В частности, необходимо учесть:

• полную массу строящегося дома;
• рост нагрузки на дом в процессе его эксплуатации, например, возведение второго этажа;
• уровень подземных вод;
• вид грунта на земельном участке.

Эти данные учитывают не только геометрические размеры фундамента, но материалы, которые будут использованы при его сооружении (марка бетона, размер арматуры и пр.). Кроме этого, проектировщик определит тип гидравлической и тепловой изоляции. При строительстве фундамента не земле с высоким расположением грунтовых вод, необходимо спроектировать дренажную систему, которая будет отводить излишки воды от фундаментной конструкции, и тем самым продляя срок его эксплуатации.

В идеальном варианте, проектирование фундаментов зданий и сооружений должны, выполняться в компании, которая имеет опыт такой работы по проектированию оснований. При самостоятельном проектировании фундаментов зданий желательно использовать действующие руководства и инструкции по проектированию фундаментов.

Как выровнять под ноль при бетонировании?

Первый шаг состоит в том, чтобы правильно установить нулевую точку. Для этого из внутренней области опалубки предпочтительно в одном из уголков делается отметка, которая и будет границей выравнивания. Далее используем гидроуровень, чтобы определиться с остальными тремя точками. Если такого инструмента под рукой не имеется, в качестве альтернативы подойдет обыкновенный прозрачный шланг. Чтобы отметить соответствующие границы, последний протягивают от отмеченного участка к противоположным углам, после чего пускают воду. В первичной точке фиксируется нулевой уровень, в процессе балансировки жидкости подбирается вторая точка и ставится пометка в этом месте. Оставшиеся точки находятся по аналогичному принципу, сложностей на этих этапах не возникает:

В готовой опалубке необходимо проделать отверстия для шланга в месте серединного сечения планирующихся стен. В дырки продевается шнур или бечевка, после чего конструкция фиксируется до появления натяжения. Измеряется нулевой уровень и заливается бетонный раствор. Строительным правилом выравнивается смесь, важно равномерно распределить по всем участкам поверхности.

После того как бетонный раствор окончательно затвердел, идеально ровная область фундамента полностью готова для дальнейшего возведения цоколя или вероятного подвала. В этом случае не стоит забывать про регулярную проверку на соответствие горизонтального и вертикального уровней каждого кирпичного ряда или строительного блока.

Square Up — Как разместить квадрат или прямоугольник

?

Всегда показывать полное меню

Прилепленное меню

Версия

Посмотреть завершенные проекты!

?

Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)

НОВИНКА От квадратного к круглому — Переход от круглого к квадратному — Полномасштабные шаблоны для печати

Square Up — Как выложить квадрат или прямоугольник с правильной диагональю

Самостоятельно выложите квадрат или прямоугольник — Никто не поможет прочитать ленту по диагонали, пока вы корректируете строчку на баттерборде?

Справочная длина Длина стороны Зазор на панели Измеренная диагональ Ноги Дюймы Настройка

Если вы выкладываете большой квадрат или прямоугольник (с пластинами) самостоятельно и никто не читает диагональ с ленты, пока вы регулируете линию струны на пластине, чтобы она была квадратной (правильная диагональ), после того, как вы получите его «близко» (на глаз), измерьте диагональ и введите его здесь, чтобы рассчитать, насколько далеко нужно переместить линию струны на доске, чтобы выровнять ее. Красные линии — это то, что у вас есть сейчас — Синие линии — это то, что вам нужно — Расстояние, на которое нужно переместить струнную линию, отмечено над доской в ​​верхней части диаграммы. Сначала убедитесь, что эталонная длина, длина стороны и зазор между пластинами точны.

Если ваша опорная длина находится на одном уровне с существующей структурой и за ней нет профиля, все в порядке. Если компоновка является отдельной и требует 4 угловых профиля, сначала найдите 2 конечные точки контрольной длины (прямоугольник от границы?) и вбейте колышки на каждом конце контрольной длины.

Эти 2 точки останутся на месте и должны быть в правильном положении. (это ориентиры). Затем поместите профиль для первой стороны (согласно диаграмме вверху) и протяните линию от (постоянной) контрольной точки к профилю (на глаз это квадрат).

Отметьте длину стороны (постоянный маркер) на линии от опорной стойки длины, до которой нужно измерить диагональ. Используйте этот калькулятор, чтобы отрегулировать положение линии, чтобы первая сторона была квадратной, затем протяните линию из этого положения на профиле НАЗАД НА ОПОРНУЮ ТОЧКУ, чтобы расположить линию на нижнем профиле.

Теперь у вас есть 1 боковой квадрат из контрольных точек, вы можете легко разместить остальные профили и выровнять стороны ВВЕРХ (проверьте диагонали).

Разметка прямоугольника | Форумы DIYnot

• 21 февраля 2009 г.

• #1

Привет
Мне нужна помощь в разметке нашего прямоугольника 10X12 для сарая. Я хочу положить его на блоки и использовать обработанную древесину 3X3, чтобы поднять его над землей, но по какой-то причине я не могу это выложить. Диагонали всегда разные. Есть ли простой способ выложить это?

Буду признателен за любую помощь, прежде чем я сойду с ума

Спасибо
Osca



Кевиндгас

• 21 февраля 2009 г.

• #2

при условии, что 2 стороны одинаковые и 2 другие стороны одинаковые

измерьте по диагонали от верхнего левого угла к нижнему правому.
, затем сделайте то же самое для правого верхнего угла в левый нижний.

два измерения будут равны, когда у вас будет идеальный прямоугольник

просто!



Стюарт45

• 21 февраля 2009 г.

• #3

Разложите блоки на пути, отмерьте 8 футов и отметьте. Затем разложите в другую сторону и отметьте 6 футов. Убедитесь, что диагональ составляет 10 футов. Если нет, отрегулируйте линию блоков. Это даст вам квадратный угол для работы. Или сделать деревянный квадрат.



большой-все

• 21 февраля 2009 г.

• #4

просто помните, что вы измените только половину разницы по диагоналям

сделайте себе большой квадрат
кусок дерева длиной 7 футов еще 6 футов и еще один кусок длиной 5 футов
уложите отрезки длиной 7 и 6 футов в форме буквы «L»
отметьте крайний внешний край 6 футов на 3 фута, затем 7 футов на 4 фута [*] примечание ниже

когда расстояние между этими двумя отметками составляет ровно 5 футов, они квадратные

выбранная древесина должна быть прямолинейной и не склонной к изгибу в процессе эксплуатации

использовать треугольник для соединения угла и еще 2 распорки по длине ваши 3 и 4 фута измеряются от точки за углом
