Как вывести канализацию через фундамент? Отверстия, проходы

Как провести трубу через фундамент – Как вывести канализацию через фундамент? Отверстия, проходыЧтобы сделать канализацию в собственном доме, нужно решить немало сопутствующих проблем. Самой большой сложностью считается вывод трубопровода из дома. Причина достаточно проста. Дом всегда стоит на крепком фундаменте.

Он заливается на разную глубину, поэтому для вывода трубы существует несколько методик:

  • Прокладка трубопровода под фундаментом;
  • Монтаж сквозь стены.

Канализационные трубы в основном прокладываются под полами. Это вызвано технологической необходимостью. Поэтому монтаж такого трубопровода приходится делать через всю фундаментную площадь.

Как вывести трубу прямо из дома

Имея готовый дом, сразу встает вопрос: а как же вывести канализацию через фундамент? Чтобы вывести канализационный трубопровод из собственного дома необходимо провести установку пограничной системы, которая соединяет септик с отходящими трубами.

Вывод трубы проходит сквозь фундамент. Причем глубина монтажа должна превышать величину промерзания грунта. Работы выполняются в следующей последовательности.

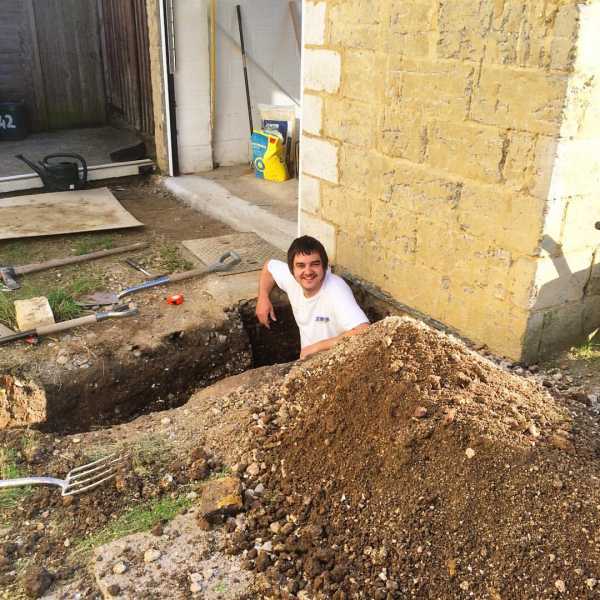

Этап 1. Роется траншея, в которой произойдет стыковка наружной и внутренней системы.

Как провести трубу через фундамент – Как вывести канализацию через фундамент? Отверстия, проходы

Этап 2. Делается отверстие в фундаменте под канализацию. Для работы потребуются:

  • Перфоратор;
  • Металлический пробойник;
  • Электрическая дрель;
  • Набор сверл.

Если такими инструментами сделать отверстие не удается, используется специальная алмазная установка.

Процесс бурения всегда достаточно сложен, ведь приходится бурить бетонное основание. Если была сделана армирующая сетка, придется воспользоваться болгаркой. Она легко справиться с арматурой. Иногда для получения нужного отверстия приходится работать несколько дней.

Сначала на поверхности фундамента определяется место, где будет выводиться трубопровод. В этом месте чертится круг, причем его диаметр должен превышать размер канализационной трубы, совместно с гильзой.

Перфоратором бурится бетон на максимальную глубину. Встречающиеся прутья арматуры срезаются болгаркой.

Важно! Когда появляется необходимость создать отверстие большого диаметра, к примеру, для монтажа канализации в большом доме, воспользоваться бурильной установкой.

Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:

  • Алмазное бурение. Считается самым оптимальным вариантом. Материал фундамента при такой работе не получает повреждений. Данная технология относится к самой дорогой, даже если арендовать такой станок;
  • Перфоратор. Выполняется ударное бурение. Отрицательной стороной считается долбежка, которая вызывает появление микротрещин. Бетон начинает отслаиваться от арматурной сетки;
  • Безударное сверление. Один из наиболее безопасных способов, требующий много времени. По всему периметру нужного большого отверстия сверлится большое количество более мелких. Кувалдой выбивается бетонная пробка, арматура срезают ножницами по металлу.

Совет! Монтаж канализационной трубы должен проходить под небольшим уклоном. Для этого диаметр отверстия делается немного больше (10-20 мм).

Этап 3. В сделанный канал сначала укладывают гильзу, затем прокладывают трубопровод. Образовавшиеся щели закрываются заделать монтажной пеной. Она же становится и хорошим теплоизолятором.Как провести трубу через фундамент – Как вывести канализацию через фундамент? Отверстия, проходы

Подкоп под бетонным основанием

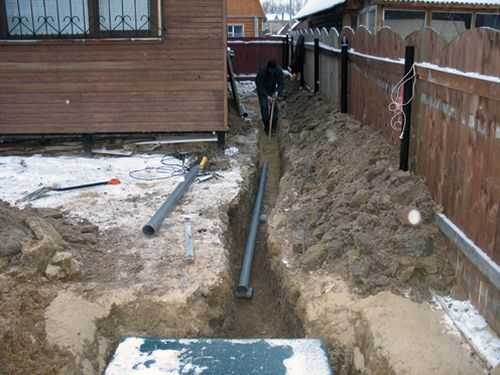

Если септик расположен недалеко от дома (в пределах пяти метров), а толщина фундамента не превышает один метр, самым простым вариантом монтажа канализации считается создание подкопа в месте, где пересекается трубопровод с основанием дома.

Траншея делается не очень большой глубины, что уменьшает трудоемкость такой операции.

Как провести трубу через фундамент – Как вывести канализацию через фундамент? Отверстия, проходыПрежде чем начинать прокладывать под фундаментом, выполняются разметочные работы. Отмечается точка совпадения трубы и будущего прохода канализации.

При выполнении такой работы, обязательно учитывается толщина стен, являющихся точкой отсчёта. Если не соблюдать это правило, траншеи могут не совпасть. Не произойдет их соединение в конкретном месте. Придется все начинать сначала. Это вызовет дополнительные финансовые расходы.

Когда траншея будет готова, в нее укладывается канализационная труба, выдерживая необходимый уклон.

При неглубоком залегании трубопровода, проход канализации нужно обязательно утеплить

, исключить замерзание канала и образование наледи. Она может стать причиной закупорки всего пространства.

Засыпка траншеи проводится осторожно, маленькими порциями грунта. Таким образом, не допускается смещение выведенной трубы, и не допускается изменение её уклона.

Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной. Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод.

Такое приспособление защищает канализацию в случае неожиданного проседания фундамента. Когда проводятся ремонтные работы, намного легче заменить поврежденный участок.

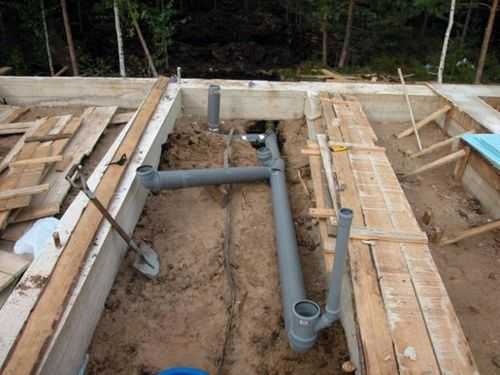

Плитный фундамент и прокладка коммуникаций

Этот вид основания требует очень точных расчетов, еще в самом начале создания проекта.

После заливки такого фундамента с ошибками, будет невозможно проложить нужные коммуникации.
Поэтому сначала роется траншея. В нее укладываются все коммуникации и канализационные трубы, одетые в специальные защитные гильзы.

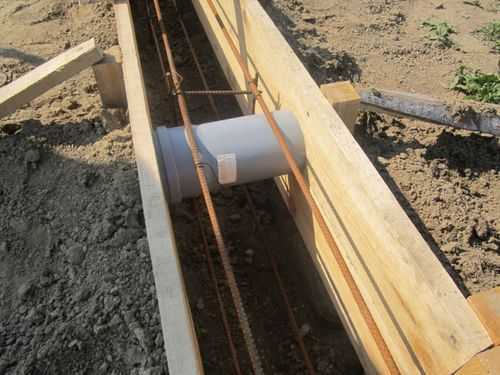

В плитном фундаменте гильза играет очень важную роль. Она защищает монолитную плиту от высокого давления, а также облегчает процесс замены поврежденного участка трубы. Если гильза будет отсутствовать, провести замену трубы в таком фундаменте просто невозможно. Повреждение труба может получить и в момент заливки фундамента.

Заключение

Прокладка трубопровода требует особого внимания. Необходимо обязательно учитывать вид фундамента и пользоваться только соответствующей технологией. Только в этом случае, можно говорить о правильно выполненных работах, которые облегчат обслуживание канализации в будущем.

Похожие статьи:

vseprotruby.ru

Вывод канализации из дома под фундаментом

Для создания комфортных условий у обладателей частных домовладений часто встает задача обеспечения своего дома канализацией. Если при проектировке дома все необходимые для подключения к внешней канализации коммуникации были заложены на этапе строительства, задача заметно упрощается. Если дом был построен, а задача установить в нём канализацию возникла после, для этого требуется произвести вывод канализации из дома под фундаментом.

Общие сведения

Канализация может быть как центральная, так и собственная, реализованная в виде септика или сточной ямы. Для прокладки канализации и подбора необходимого материала нужно проанализировать ряд факторов:

  • количество человек проживающих в домовладении;
  • расстояние до ближайших источников воды;
  • глубину промерзания грунта;
  • глубина залегания фундамента дома;
  • вид очистной системы.

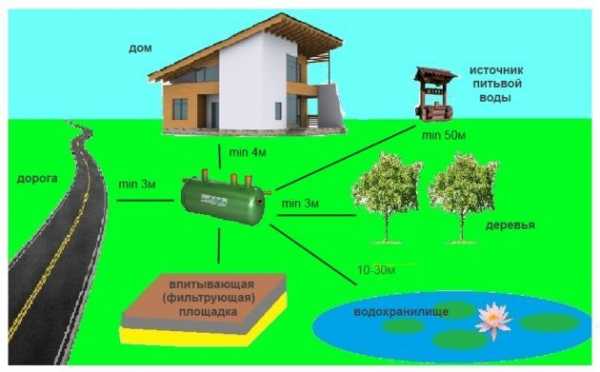

Расстояние, на которое должно быть удалено очистное сооружение от дома – не менее 5 метров. Если есть возможность, то установить его можно и дальше, но при этом придётся увеличивать глубину траншеи, по которой планируется проложить канализационную трубу, чтобы обеспечить необходимый уклон для стока.

  • От источников питьевой воды очистное сооружение должно находиться на расстоянии не ближе 30 м.
  • Очистное сооружение не должно находиться близко к межевой линии.
  • Необходимо чтобы был обеспечен доступ транспорта к очистному сооружению.
  • Необходимо отвести территорию для сооружения полей фильтрации.
  • Желательно чтобы местность расположения обладала уклоном для удобства прокладки коммуникаций.
Как провести трубу через фундамент – Как вывести канализацию через фундамент? Отверстия, проходы

Расположение элементов канализационной системы

Виды очистных сооружений

Один из способов реализации очистного сооружения – это обычная выгребная яма, изготовить её можно:

  • залив раствором бетона;
  • из готовых кольцевых бетонных блоков;
  • обложив кирпичами.

Можно оборудовать яму пластиковой ёмкостью, но в таком случае исключается естественная фильтрация и встает необходимость периодически убирать накопившиеся отходы, что может быть связано с затратой средств.

Другой вариант – это изготовление самодельного септика, который построен на каскадном принципе расположения взаимосвязанных котлованов. Особенность расположения позволяет сточным водам самоочищаться по мере продвижения из котлована в котлован, смешиваясь с грунтовыми водами и выводиться в среду. Обслуживание подобного сооружения проводится намного реже обычной сточной ямы.

Оптимальным вариантом будет установка мини-очистной станции заводского изготовления. Хоть она и требует значительных затрат, но в результате можно забыть о её обслуживании, а вода из неё пригодна для полива огорода.

Вывод канализации из дома

Чтобы произвести вывод канализации из дома, нужно оценить несколько факторов, которые впоследствии могут повлиять на трудоёмкость процесса. Для начала нужно оценить глубину залегания фундамента дома, если она до 50 см, то нужно сделать подкоп под фундаментом. Но это будет целесообразно в случае относительно недалекого расстояния до очистительного сооружения (до пяти метров), так как чем дальше находится септик, тем глубже нужно будет копать траншею, для того чтобы обеспечить необходимый угол стока. Работа будет заключаться только в рытье траншеи от дома до очистительного сооружения.

Если дом большой и глубина фундамента более 50 см, то необходимо будет сделать отверстие в нём, причем диаметр этого отверстия должен быть больше предполагаемого диаметра канализационной трубы, для того чтобы поставить гильзу в месте прохождения канализации через фундамент.

Диаметр сточной трубы подбирается с учетом тех задач, которые должна решать канализация в вашем доме. Если задача удобств будет ограничиваться только душем и парой рукомойников, то её диаметр может не превышать 5 см. Если дом будет оборудован туалетом, то диаметр целесообразно увеличить в два раза.

Оборудование для работы

Отверстие фундамента необходимо делать под углом к наружному краю. Фундамент шириной до 40 см можно пробить вручную. Если фундамент большой толщины и сопровождается арматурой, то необходимо применять специальные установки, на основе электродвигателя и буровой установки, насадки при этом применяют в зависимости от исполнения. В случае армированного бетона применяют алмазные наконечники, а также из материала на основе победита. При этом отверстия получаются относительно ровными и не требуют дополнительной доработки.

Инструменты, с помощью которых можно проделать отверстие в фундаменте:

  • перфоратор;
  • отбойный молоток.

Для сопутствующей работы ещё может понадобиться болгарка с алмазным напылением на диск, если придется обрезать попадающейся по ходу бурения арматуры.

Если нет специализированного оборудования, один из методов производства отверстия в фундаменте – это проделывание буром нескольких контрольных отверстий, шириной около 1 сантиметра. Затем необходимо работать отбойным молотком. В случае если нет отбойного молотка, можно работать кувалдой.

Как провести трубу через фундамент – Как вывести канализацию через фундамент? Отверстия, проходы

Отверстие в бетоне с помощью бура для перфоратора

Параметры траншеи

После того как был проделан подкоп или технологическое отверстие и из дома выведена сточная труба, необходимо выкопать траншею под углом, который гарантирует сток канализационных вод. Угол уклона, под которым канализация должна будет следовать из дома к водоочистному сооружению, зависит от диаметра трубы и чем меньше его значение, тем под большим углом наклона необходимо закладывать конструкцию.

  • для трубы диаметром 50 мм необходимо 30 мм уклона на 1 погонный метр;
  • для трубы диаметром 110 мм – 20 мм;
  • для трубы диаметром 200 мм – 7 мм.

Есть два метода прокладки трубы, это так называемый глухой, при котором труба бетонируется и засыпается грунтом, и метод обойма, когда прокладывается дополнительная труба с большим диаметром, чем канализационная, и в неё уже делается вывод несущей трубы.

Чтобы произвести вывод канализации под фундаментом дома, нужно провести выборку грунта. Если до сливной ямы или очистительного сооружения расстояние 5 метров, то высота подъема трубы от входа в очистительное сооружение до выхода из дома, диаметром 100 мм, будет равна около 10 см.

Факторы, влияющие на надёжность

Для обеспечения устойчивости грунта дно траншеи необходимо выложить щебнем. Если расстояние, на которое необходимо протянуть трубу более 5 метров, то для фиксации трубы необходимо использовать бетонные обхваты, которые должны располагаться с шагом 1–1,5 метра. Засыпать при этом трубу грунтом необходимо небольшими порциями, чтобы избежать возможной деформации конструкции и понизить вероятность выхода сточных вод наружу.

Как провести трубу через фундамент – Как вывести канализацию через фундамент? Отверстия, проходы

Укладка дренажных труб

Для того чтобы гарантировать работу канализации в зимнее время, необходимо утеплить трубу стекловатой или вспененным полиэтиленом. Но, для того чтобы полностью нейтрализовать негативное воздействие на сточную трубу холода, необходимо расположить её ниже глубины промерзания. Глубина промерзания грунта в зимнее время для каждого региона своя, и если на юге она может не превышать 20 см, то в северных регионах она может быть и более метра. Отсюда следует с особым внимаем подходить к тому, на какой глубине располагать канал.

Внутренняя канализация

При прокладке коммуникаций внутри дома не стоит злоупотреблять с изгибами труб, все объекты, из которых должны появляться сточные воды, по возможности нужно установить на одном стояке. Для того чтобы предотвратить засоры, трубы не должны примыкать друг к другу перпендикулярно. Соединения стояка с выходной трубой необходимо провести через переходник, который обеспечивает угол на гранях двух соединенных труб в 135 градусов.

Самым безобидным последствием ошибки в прокладке труб или некачественного исполнения конструкции внутренней канализации, будет постоянно забитая раковина. Если же должным образом выполнены внешние коммуникации, то результатом может быть попадание сточных вод в источники питьевой воды.

Вывести канализацию из дома не представляет особого труда. При проектировании канализации на территории своего домовладения, рекомендуется соблюдать осторожность. Ошибки при проектировании или некачественный монтаж могут привести к перебоям в работе сточной системы, а ещё хуже – к полному выходу её из строя и нанесению вреда окружающей среде. Необходимо всё делать качественно и с первого раза.

Видео по теме: Правильная прокладка труб канализации

promzn.ru

ввод водопровода в дом под фундаментом

Самым распространенных видов фундамента является ленточный. Чтобы создать его могут применяться разные материалы (бетон, камень, бетонные блоки). Используют его для строительства дома, гаража, большого сооружения с подвалом и даже бани.

Чтобы фундамент был прочным, прослужил долго, необходимо позаботиться о правильных его размерах. Основная задача при его строительстве отводится глубине траншеи.

Прежде чем приступать к рытью траншеи, следует выполнить ряд подготовительный работ, которые станут основой будущего успеха.

Геодезические работы

Первым этапом при возведении любого сооружения являются следующие работы:

Очищение необходимой площади от кустов, деревьев, старых построек, и других объектов, которые могут оказаться на предполагаемой для строительства территории. Если планируется снос старых зданий, нужно получить разрешение на это. Придется представить проект будущего фундамента и всего строения, что можно сделать самому или с помощью специалистов.

Необходимо точно рассчитать расположение основных линий фундамента, ведь они станут основой будущего дома. Здесь учитывается тип грунта, где находятся линии коммуникации и границы участка.

Определение углов постройки. Намечаются они на земле с помощью колышков или небольших металлических уголков. Важно правильно померить все расстояния. Это позволит избежать возможных перекосов.

Разметка правильных прямых углов фундамента. Выполняется она за счет измерительных приборов и веревок, которые привязывают к колышкам. Затем хорошо натягивают их. Так удается вычислить расположение наружных и внутренних стенок фундамента.

Геодезические работы требуют большого терпения, умения точно производить все необходимые расчеты. Их можно выполнить самому или обратиться за помощью к специалистам.

Расчет глубины и ширины

Определяя глубину траншеи, необходимо учитывать уровень промерзания почвы и ряд таких важных факторов.

Состояние грунта:

  • Если дом возводится на торфяном или глинистом грунте, глубина не должна достигать менее 150-200 см, поскольку такая почва весной часто может подтапливаться. Основание траншеи засыпается щебенкой с землей, гравием, после чего уже заливается бетон;
  • На мягкой почве во избежание ее проседания лучше создавать легкий, широкий дом с одним этажом. Нужно выкопать траншею около 80-100 см;
  • В супесчаной почве глубина ограничивается 130-140 см;
  • На обычном грунте, где уровень залегания подземных вод глубокий, достаточно выкопать 100-150 см (здесь расчет ведется вместе с утрамбовкой).
  • Кроме климата и грунта, необходимо учитывать материал, применяемый для постройки стен. Если они будут кирпичные, то траншею надо углубить еще на дополнительных 20 см.

При наличии в доме подвала, основание траншеи должно быть ниже уровня промерзания грунта хотя бы на 25 см.

Внутренние стены здания допускаются с траншеей 50 см если крыша и потолок будут сделаны из легких материалов.

Что касается ширины траншеи, то при определении этих параметров учитывают ширину стен дома. В таком случае траншею копают на 5-10 см больше с каждой стороны. Выкапывая землю вручную, оптимальная ширина составляет 70 см, что облегчает выбрасывание грунта. Когда для рытья используют экскаватор, ширина не может быть меньше его ковша.

Разметка участка

Включает следующие этапы:

Учитывая границы участка, расположение соседей, ставят колышек. Он определяет первый угол здания. Здесь используют отвес, чтобы соблюсти вертикаль.

Привязав к колышку плотную веревку, натягивают ее и перпендикулярно к нему намечают второй и третий угол.

Из второго, а затем третьего получают четвертый колышек. Все их выставляют строго под углом 90 градусов. Так получают наружные стены дома.

Чтобы проверить, нет ли перекоса у фундамента, измеряют все диагонали. Их величина должна совпадать.

Натянутые веревки не снимают, потому что на основании их делают разметку всех внутренних стен комнат и других помещений, устанавливая везде дополнительные колышки и натягивая веревки.

Таким образом, получают схему будущего фундамента.

Ручная копка

Часто траншею для фундамента копают вручную. Здесь важно соблюдать необходимую глубину на всех участках. Основание должно быть ровным, плотным, поэтому обрушившуюся землю сразу удаляйте.

Правила укладки труб для водопровода в земле – важные детали

Если возникли ямы и перепады глубины, устранить их можно только щебнем. Рыхлый грунт в этом случае применять запрещено.

Необходимо следить за тем, чтобы дно не имело уклонов. Сделать это удастся за счет уровня. Стенки должны получиться вертикальными и ровными. При сильном осыпании земли устанавливают временные подпорки.

Делая траншею, главная задача — соблюсти все запланированные ее параметры на всех участках.

Использование экскаватора

К помощи экскаватора прибегают когда в грунте находится много влаги или глины. Идеально выкопать траншею вручную в таком случае трудно. Здесь лучше доверить дело мастеру.

Когда грунт слишком мокрый, строительные работы рекомендуется начинать летом при сухой погоде. В этот период стоимость услуг экскаватора обойдется гораздо дешевле, чем зимой.

Делаем подушку

На дно траншеи насыпают песок (без глины) высотой 15 см. Делают это поэтапно, чтобы как можно качественнее утрамбовать каждый слой. Это не вызовет возможного проседания песка.

Если здание будет тяжелым, слои песка рекомендуется дополнительно смачивать водой, что улучшит процесс трамбовки.

На мягких грунтах песок смешивают с щебнем или гравием. Затем из этой массы создают подушку для фундамента.

Высота подушки зависит от состояния грунта. Для глинистой и торфяной почвы максимальный размер составляет 80-90 см.

Монтаж арматуры и опалубки

Следующий этап — установка опалубки, которая делается за счет уже выполненной разметке.

Используя ровные доски, сбивают их между собой, соединяя брусками или металлическими уголками. Они впоследствии откручиваются.

Снаружи к опалубке размещают деревянные подпорки. Без них доски могут деформироваться после заполнения траншеи бетоном.

Минимальная высота опалубки — 30 см. Если высота фундамента ниже высоты опалубки, то на внутренней поверхности досок необходимо отметить уровень заливания бетона. Здесь важно все расчеты провести максимально точно. Так удастся избежать перекосов и перепадов по высоте.

Металлические прутья диаметром 8-12 мм прекрасно подходят для арматуры. Их нарезают согласно величины траншеи по длине и ширине и скрепляют стальной проволокой.

Заливка бетона

Ленточный фундамент по всей длине заливают бетоном одновременно.

Готовят бетон из смеси песка и цемента в соотношении 1:2. Добавляя воду, получают густую массу. В нее подмешивают щебень. Его количество должно столько же сколько и песка. Перемешивают смесь до тех пор, пока щебень полностью не будет покрыт цементно-песчаной смесью.

Дополнительное видео:

Приготовленной массой заливают траншею, постепенно утрамбовывая ее деревянной трамбовкой. Это лучше уплотнит бетон и выдавит из него остатки воздуха.

Бетоном заполняют траншею до уровня, обозначенного на опалубке.

Верх делают идеально ровным благодаря мастерку или правилу.

Предупредить растрескивание верхнего слоя удастся, посыпав его просеянным цементом, или периодически поливают водой, если строительство ведется в жаркое время года.

Убирать опалубку можно только после полного застывания бетона. Продолжать строительные работы разрешается минимум через три недели, когда основание окончательно высохнет и окрепнет.

stroyvolga.ru

Трубы под фундамент: как провести, устройство

Устройство канализации и водоснабжения в идеале должно проводиться параллельно с постройкой самого здания. Однако часто оказывается, что в первоначальный план не были включены какие-либо бытовые или сантехнические приборы, или строение предполагалось использовать только летом и так далее.

Как провести трубу через фундамент – Как вывести канализацию через фундамент? Отверстия, проходы

Проводим трубы под фундаментом

Во всех таких случаях для укладки трубопровода приходится преодолевать серьезное препятствие – фундамент.

Особенности укладки трубопровода

Обустроить коммуникационные системы можно только двумя способами: либо уложить трубы под фундамент, либо производить отверстие в основании. Выбирают тот из методов, которых является более экономичным.

  • Понятно, что если речь идет о монолитном плиточном основании, то возможен лишь вариант укладки под фундамент. И наоборот, если он очень глубокий, то подкоп под него сделать практически невозможно.
  • Второй фактор связан с особенностью укладки канализационных труб или водопровода. Глубина их залегания составляет величину, равную сумме глубины промерзания грунта и 40 см. Несоблюдение этого условия чревато быстрым выходом из строя канализационной системы. Решить проблему можно иначе – утеплив трубопровод, что, конечно, связано с дополнительными затратами.
  • Канализационные трубы под фундаментом укладывают с наклоном в 2–5%. В противном случае система функционировать не будет.

Как провести трубу через фундамент – Как вывести канализацию через фундамент? Отверстия, проходы

  • Для обслуживания частного дома используются изделия из черной стали, оцинкованной или полимерных материалов. Последние на сегодня более популярны, так как отличаются малым весом и не так чувствительны к промерзанию.
  • При прохождении сквозь основание здания канал требуется укрепить, особенно если речь идет о пластиковых изделиях. В качестве гильзы можно использовать фрагмент пластикового трубопровода с большим диаметром. Асбестовые трубы под фундамент также могут выполнять роль обсады – они прочные и долговечные. Однако большая их толщина в этом случае преимуществом не является.

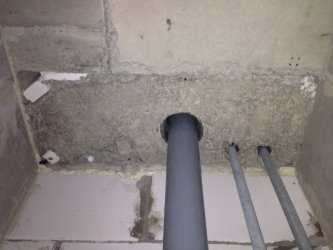

Проход трубопровода через фундамент

Любые работы, связанные дроблением бетонных и железобетонных оснований, относятся к самым тяжелым. Самостоятельно выполняют их лишь при небольшой толщине основания.

Из инструментов потребуется:

перфоратор – основной аппарат;

пробойник – металлический штырь;

электродрель с функцией ударного сверления;

установка для бурения, если толщина не позволяет работать более простым инструментом.

Как провести трубу через фундамент – Как вывести канализацию через фундамент? Отверстия, проходы

Последовательность действий не отличается от прохода трубопровода через обычную перегородку. Сложность состоит в большей прочности материала.

  1. Намечают отверстие диаметром большим, чем сечение канализационной трубы. В отверстии должна размещаться еще и гильза.
  2. На отмеченном участке перфоратором выдалбливают максимально возможное количество бетона.
  3. В состав материала входит камень – гравий, щебенка, и металлическая арматура. Камень и бетонные уплотнения разбивают пробойником: устанавливают концом в уплотнение и бьют молотком, пока камень не разрушится.
  4. Арматуру высверливают дрелью. Разрушить ее можно и пробойником, но это потребует много усилий.
  5. Для формирования отверстий глубоких нужна бурильная установка.
  6. В готовый канал устанавливают гильзу и заливают бетоном. Затем нужно провести трубопровод через гильзу и заделать зазор монтажной пеной, последняя послужит теплоизолятором. На фото можно увидеть подготовленное для укладки отверстие.

Как провести трубу через фундамент – Как вывести канализацию через фундамент? Отверстия, проходы

Прокладка труб под фундаментом

Если толщина стенок слишком велика, или наличествуют пристройки, укладка трубопровода под фундамент оказывается единственным возможным вариантом. Для этого прорывается траншея соответствующей глубины и с учетом необходимого наклона и под фундамент проводится водовод.

  • Облегчить работу можно, воспользовавшись методом наклонного бурения. В этом случае буром продлевают шурф, нижняя граница которого совпадает с краем фундамента. Очень важно рассчитать правильный угол.

Как провести трубу через фундамент – Как вывести канализацию через фундамент? Отверстия, проходы

trubygid.ru

Как провести канализацию из труб ПВХ через фундамент частного дома?

Сразу же о важном:

Наверняка Вы и без меня знаете что лучший вариант это хотя бы заложить гильзы на стадии заливки фундамента, гильзы под ввод коммуникаций.

Но раз так сложилось, то важно помнить, фундамент после набора им прочности, лучше не сверлить ударным инструментом.

Я понимаю что сверлят перфоратором, сам не единожды этим занимался, но только после одобрения заказчиком, то есть Вы должны быть в курсе, ударное сверление наносит вред фундаменту, нужна установка (алмазное сверление) которая проходит ленту фундамента без удара и на этом лучше не экономить.

Так же есть смысл ознакомиться с со сводами правил СП 32.13330.2012 и СП 30 .13330.2012.

Если в общем, то в начале определяемся с тем как у нас пойдёт трасса, подкапываем фундамент, разметка.

Делаем отверстие под ввод канализационной трубы, отверстие должно быть больше примерно на 4-5-ь см по всему диаметру от диаметра трубы.

В отверстие вставляем гильзу,

гильза по толщине фундамента.

Гильза может быть и из асбестоцементной трубы и из стальной, смотрите как удобно.

Расстояние от внутренней стенки гильзы и внешней стенки канализационной трубы можно запенить, трубу можно и утеплить, опять же смотрите сами.

Можно обойтись и без гильзы, можно просто запенить, но диаметр отверстия в любом случае должен быть больше диаметра канализационной трубы.

Как провести трубу через фундамент – Как вывести канализацию через фундамент? Отверстия, проходы

После высыхания пены, подрезаем её, торцы гидроизолируем, к примеру битумной мастикой.

Не забудьте о вентиляции канализации, вертикальный стояк можно запустить вдоль наружной стены дома, можно сделать выход через крышу.

Диаметр трубы вводной, 110-ь мм, меньше нельзя, ибо к унитазу идёт труба именно такого диаметра.

Труба меньшего диаметра не справится с потоком.

www.remotvet.ru
