Установка розетки в бетонную стену: процесс

Розетка в стене с одним гнездом

Установить розетку в бетонную стену достаточно непросто и ответственно. Такая работа требует большого внимания и специальных знаний. Особенно это касается техники безопасности. Процесс монтажа включает несколько этапов, а статья подскажет, как производится установка розетки в бетонную стену со всеми подробностями.

Подготовительные работы

Монтаж розетки на плинтусе

Установка розеток и выключателей в бетон должна проводиться с соблюдением такой последовательности:

• Подготовить инструменты и материалы;
• Определить участки, где будут монтироваться розетки;
• Начертить схему, где предусмотрены места размещения розеток и выключателей, прокладка линий проводов.

Совет: При монтаже элементов в жилых помещениях, их следует устанавливать от пола на высоте 300 — 400 мм. В ванной комнате, коридоре или другом аналогичном помещении утилитарного назначения, фурнитуру нужно располагать на удобной для человека высоте.

Укладка проводов должна проводиться с соблюдением некоторых правил:

• Провода должны располагаться от потолка на расстоянии в 150 — 200 мм,
• Разводка проводов производится вертикально или горизонтально. Строительные нормы запрещают диагональную прокладку, зигзаги или скрутки проводов;
• Между штрабами и газовыми трубами расстояние должно быть не менее 350 мм.

Разметка мест установки точек для электропитания оборудования

Как не допустить поломку?

Основной причиной, по которой розетка разболталась и выпадает со стены является неправильная эксплуатация изделия. Мы не раз уже говорили, что выдергивать подключенный шнур категорически запрещается, т.к. из-за этого можно вырвать корпус из гнезда. Как бы ни говорили, но это самая частая причина неисправности. В остальном – не забывайте хотя бы изредка делать ревизию электропроводки, проверяя надежность посадки розеток и выключателей, а также качество подключения проводов к клеммам.

Будет интересно прочитать:

Подготовка инструментов и материалов

Основные инструменты и приспособления для установки розеток в бетонную стену, представлены в таблице:

Инструменты и приспособления с фото	Особенности
Перфоратор	Это наиболее удобный инструмент для сверления отверстия в стене под крепление в нем устройств.
Фреза под розетку по бетону	Для выполнения отверстия в бетонной стене нельзя использовать обычные сверла, они очень быстро станут тупыми. Облегчает процесс специальная фреза по бетону для розеток. По конструкции это отрезок трубы, оснащенный сегментами из твердосплавных материалов.
Розетка	Покупная розетка может быть с одним или несколькими выходами.
Подрозетник	Для установки такого элемента выполняется в бетоне алмазное бурение отверстия. Этот предмет выполняет роль каркаса, который обеспечивает большую жесткость изделию.

Помимо этого, перед тем, как поставить розетку в бетонную стену, необходимо подготовить:

• Маркер, карандаш, мелок или что-либо подобное, для наметки места сверления отверстия в бетоне;
• Линейку;
• Любой строительный уровень; для установки в одном месте нескольких изделий;
• Молоток с зубилом. Этим инструментом нужно будет придать штрабе правильную форму;
• Замазку, которой могут быть гипс или цемент;
• Шпатель;
• Стандартный набор инструментов: резак или острый нож, отвертку с плоским и крестовым сечением под отвертку;
• Плоскогубцы.

Разметка бетонной стены

Чтобы правильно и без ошибок просверлить отверстие, перед тем, как врезать розетку в бетонную стену, необходимо четко разметить ее положение на стене.

При этом:

• Отмечается центр оси на поверхности стены, для прокладки проводов и размещения отверстий. Для этого используются карандаш и рулетка;
• При необходимости монтажа смежных розеток или блока устройств, должна соблюдаться между элементами определенная дистанция. Рекомендуется выбирать среднее расстояние между осями подрозетников 71 мм;
• По центру вычерчиваются две оси: вертикальная и горизонтальная. Линии должны иметь достаточную длину, чтобы установка подрозетника была максимально ровной.

Разметка штрабы для прокладки проводов

Подключение электропроводки

Данная процедура не сложная, ведь нужно подсоединить буквально пару проводов, но здесь главное не наделать ошибок.

Первым шагом выключаем электричество во всем помещении для безопасности. Берем индикаторную отвертку и дотрагиваемся до каждого провода, чтобы убедиться, что провода обесточены и не представляют угрозы.

Далее, с концов провода снимаем примерно по 2–3 сантиметра изоляционной обмотки. После этого оголенный участок загибается кольцом, а в случае с многожильным проводом, его нужно разделить на две части, чтобы он приобрел V-образную форму. Оголенную жилку провода нужно немного приплюснуть плоскогубцами, чтобы увеличить площадь контакта с клеммой.

На самой розетки всего три клеммы: две токопроводящих и одна заземление. Провода во всех трех клеммах зажимаются болтами. При использовании проводки со стандартной цветовой разметкой нужно подсоединить желто-зеленый провод к клемме заземления, синий провод подключается на ноль, а оставшийся на фазу. Перепутать последовательность подключения довольно тяжело, ведь вариантов не много, но все же, нужно быть внимательным.

Подключение блока осуществляется цельным шлейфом или же звездой. Первый вариант подразумевает переход контактов с одной розетки сразу в следующий элемент. Способ звезды подразумевает прокладку провода с каждой розетку в общую точку, а затем соединения фазы к фазе, а ноля к нолю. Стоит отметить важный момент, что правила устройства электроустановок категорически запрещают монтаж заземления шлейфом. Таким способом можно подсоединять только фазу и ноль, а заземление обязательно нужно подсоединять методом звезды.

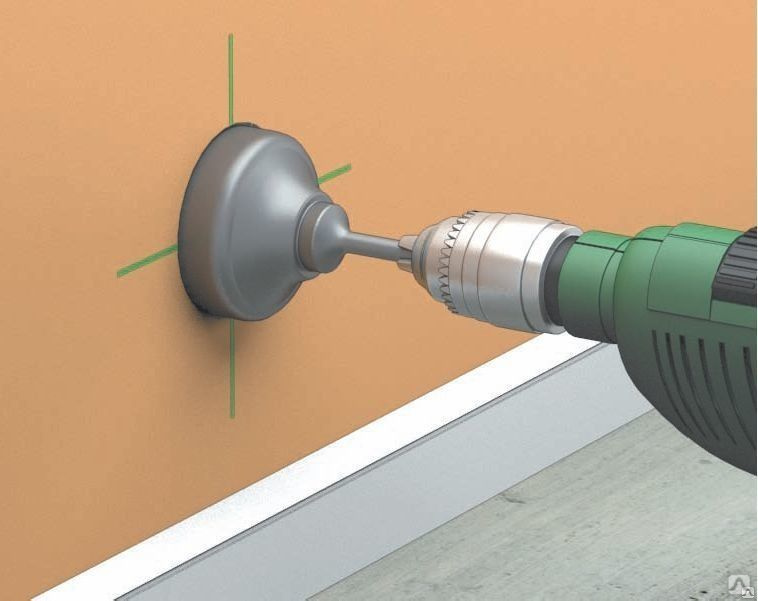

Сверление отверстий

Инструменты для установки розеток

Монтаж розетки в бетонной стене начинается с создания в ней отверстий.

Это можно сделать одним из трех способов:

• Сверлением коронкой по бетону. Это наиболее распространенный метод. Для проделывания отверстия используется специальная коронка по бетону, которая крепится на перфоратор.

Режущим элементом является коронка с алмазным напылением. Могут использоваться победитовые насадки. Очень прочный материал легко разрушает твердую бетонную поверхность. При этом пропил получается с ровными кромками округлой формы. Внутри насадки имеется сверло по бетону, которое центрирует режущий элемент.

Совет: Насадку следует выбирать большего диаметра, чем габариты подрозетника, устанавливаемого в отверстие.

Сверло ставится на намеченную точку, и коронка погружается в материал. После завершения пропила, выдалбливаются остатки бетона молотком и зубилом.

• С применением перфоратора, ударной дрели и победитового сверла. Если отсутствует насадка-коронка, отверстие для розетки в бетоне можно сделать победитовым сверлом, использовать бур для розеток по бетону. Лучше всего такое отверстие сделать перфоратором или ударной дрелью. Но в последнем случае это будет сложнее.

Сверлится по заранее размеченной линии окружность с минимально возможным шагом. Для контроля глубины погружения, стоит использовать привязанную к сверлу изоляционную ленту. Дорабатывается отверстие с помощью зубила и молотка.

• С применением болгарки. Это не лучший метод для изготовления круглых отверстий, он больше подходит для проделывания квадратов. Но при необходимости, отверстие в стене можно сделать и болгаркой. Для этого:

1. Подбирается специальный диск, для работы по бетону;
2. Вместо окружности вычерчивается квадрат;
3. Делаются по начерченным в стене линиям 4 пропила, глубиной немного больше, чем размер подрозетника;
4. Молотком и зубилом убираются остатки бетона.

Как закрепить электрическую коробку выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы.

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Подгонка отверстия под размеры подрозетника

Перед тем, как установить розетку в бетонную стену, проверяются размеры отверстия, подготовленного для устройства, насколько оно подходит. Диаметр отверстия изначально делался больше диаметра подрозетника, что исключает проблемы с шириной. Все усилия чаще всего направлены на подгонку требуемой глубины.
Для этого:

• Глубина отверстие доводится до такой величины, чтобы подрозетник утопал в нише на 5 миллиметров;
• Такой запас по глубине нужен для закладки в отверстие материала, для фиксации детали — алебастрового или цементного раствора. Помимо этого, некоторое место будет занимать изгиб провода, который подходит к розетке;

Совет: Для облегчения дальнейшей работы, следует с краев отверстия обрезать кромку или сделать фаску острым ножом.

• Подгонка глубины, для установки подрозетника, позволяет спрятать его в отверстии вместе с внешней юбкой. При этом устройство будет установлено со стеной в одной плоскости. Не утопленная юбка создаст зазор между розеточной рамкой и стеной до двух миллиметров.

Установка подрозетника

Дополнительный видео-инструктаж

Вдоволь налюбовавшись результатом своего труда, можно приступать к подключению механизма розетки. Укрепить его в подрозетнике можно либо посредством раздвижных лапок, либо простыми шурупами, для ввинчивания которых на стенках коробки имеются резьбовые отверстия. Неопытным домашним электрикам лучше воспользоваться шурупами, т.к. фиксация лапками не слишком надежна и может разочаровать азимутальным перекосом. Значит, прикрепим винтами, закроем сверху декоративной крышкой и будем с удовольствием пользоваться установленной собственными силами электрической точкой.

Прокладка проводки

Укладка провода для подсоединения розетки к сети электроснабжения

Инструкция выполнения работ:

• Проверяется изоляция и жилы проводов на наличие на них дефектов;
• Снимается с распределительной коробки крышка;
• Заводятся разные концы проводов: с одной стороны — в распределительную коробку; с другой — в установочную. Чтобы в дальнейшем, при необходимости, обеспечить удобство для новых подключений, кабель заводится с запасом до 150 мм;
• Подготавливается вверху отверстия штраба под провод. Для этого используются зубило и молоток или перфоратор, на котором установлена ударная насадка.
• Провода укладываются в штрабу. При этом они должны лежать в нишах свободно, не мешать подрозетнику. С обратной его стороны имеется специальная прорезь, для размещения провода;
• Фиксацию кабеля можно проводить алебастровым раствором или гипсовым, с шагом до 250 миллиметров;
• Дефекты замазываются шпаклевочным составом.

Заделка швов раствором

Монтаж подрозетников

Чтобы четко представить, как правильно установить розетку в бетонную стену, стоит познакомиться предварительно с видео в этой статье.

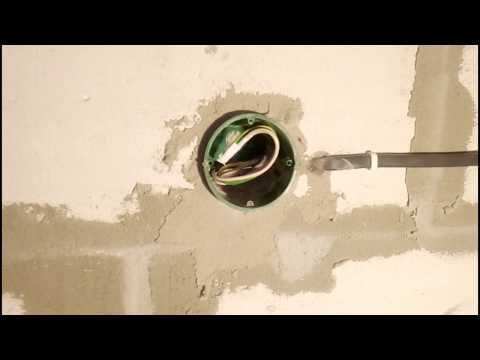

Вывод проводов в подрозетнике

Порядок работ производится в такой последовательности:

• Отключается подача электричества;
• Примеряется коробка к просверленному отверстию. При этом не должно быть препятствий, а установка розеток в бетонную стену должна проводиться в подрозетник, расположенный в одном уровне с поверхностью. Все лишние элементы обрезаются и удаляются;
• От грязи и пыли очищается, а затем грунтуется дно отверстия. Это необходимо, чтобы обеспечить адгезию фиксирующего раствора со стеной. Грунтовка должна высохнуть;
• В коробке выдавливается пластмассовый фрагмент, через него протягивается кабель;
• Дно и стенки углубления, наружная часть подрозетника, обрабатываются раствором;
• Устанавливается в раствор устройство или блок. Верхний край подрозетника выравнивается с уровнем стены;
• Строительным уровнем проверяется горизонтальность монтажных проушин;
• Удаляется своими руками попавший в коробку, лишний раствор.

Важно! Если требуется устанавливать блок розеток, для него подрозетники соединяются посредством конструкционного переходника.

Заделка подрозетника раствором

Установка фурнитуры

После окончания отделочных работ начинаем установку механизмов розетки. До начала работы проверяем отсутствие питания в сети. Рекомендуется перекрыть подачу тока непосредственно в распределительном щите. Для этого нужно отключить защитные автоматы.

Подключение проводов в розетку осуществляем в зависимости от вида розетки (винтовая, пружинная). Здесь рассмотрим установку розетки с пружинными клеммами.

Подготавливаем провода, для чего удаляем внешнюю защитную оболочку питающего кабеля. Зачищаем концы жил на 10 – 12 миллиметров. Направляем жилы в клеммы розеточного механизма. Желто-зеленый заземлительный провод вставляем в центральную клемму, голубой провод (ноль) отправляем в левую, белый провод (фазный) стыкуем с правой клеммой.

Работа с проводкой требует определенной квалификации, и браться за нее не специалистам не рекомендуется. Однако если имеются базовые знания по электротехнике и нужный инструмент, то при соблюдении техники безопасности вполне можно самостоятельно справиться с установкой розетки в бетонную стену.

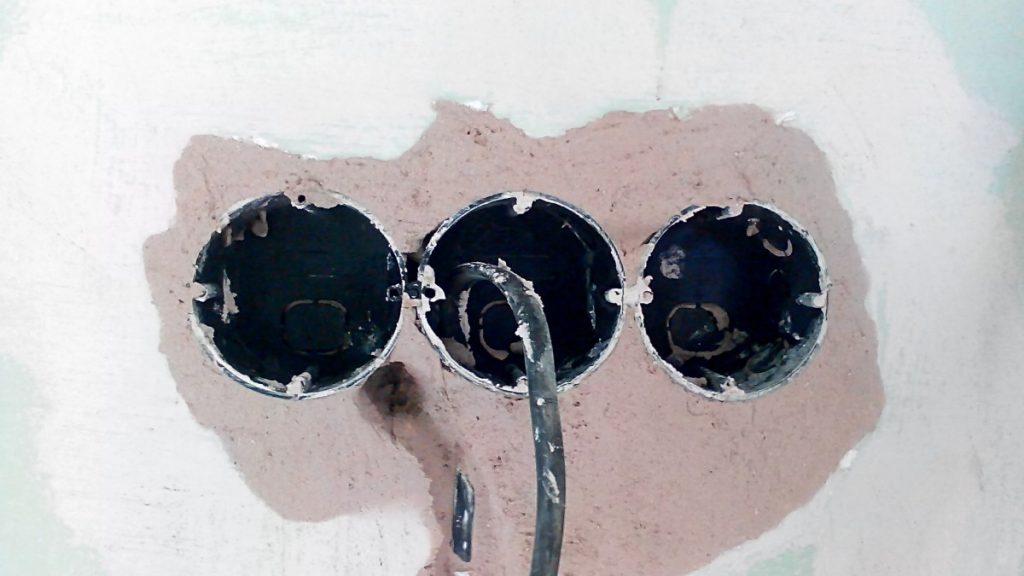

Монтаж двойной розетки

Установка розетки с двумя гнездами для подключения оборудования

При установке в бетоне нескольких гнезд для розеток, стыковка между собой подрозетников осуществляется соединителем или бабочкой. На боковых поверхностях элементов имеются для подключения бабочки специальные пазы, которые позволяют соединять два и больше элемента.

Работы выполняются в таком порядке:

• Делается разметка. На выбранной высоте прочерчивается полоса строго горизонтально;
• Подрозетники, соединенные бабочкой, прикладываются к полосе. На полосе намечаются их центральные части;
• Делается отверстие любым способом;
• Проделываются между отверстиями соединительные штробы. Сделать их можно с помощью болгарки;
• В одно из отверстий опускается провод.

Все дальнейшие работы производятся аналогично, так же, как сделать розетку в бетонной стене с одним подрозетником.

Контроль изделия после монтажа в стене

Отделка

К отделочным работам можно приступать лишь после полного высыхания фиксирующего состава. Если поторопиться и начать штукатурить штробы и отверстия раньше, существует высокий риск смещения вмонтированного устройства.

Отделка выполняется следующим образом:

1. Обрабатываем грунтовочным составом все заметные дефекты, которые могут включать неровности, сколы, отверстия. Еще раз подравниваем поверхность вокруг подрозетников.
2. Когда стена высохнет, приступаем к шпатлеванию поверхности. После высыхания шпаклевки зашкуриваем покрытие. В результате необходимо получить максимально ровную бетонную поверхность.
3. Наносим еще один слой грунтовки и дожидаемся ее высыхания.

Установка подрозетников в бетонную стену. Как установить розетку в бетонную стену своими руками

Содержание

1. Классификация розеток по типу установки
2. Основные виды подрозетников
3. Стандартные диаметры подрозетников не такие уж и стандартные
4. Но также есть разделение и по глубине.
5. Монтаж
6. Подготовительные работы
7. Необходимые материалы и инструменты
8. Зачем делать разметку
9. Снятие старой розетки
10. Замена подрозетника
11. Сверление отверстия
12. Подогнать размер под подрозетник
13. Углубить розетку в стену
14. Прокладка проводки
15. Окончание работ
16. Особенности монтажа двойного подрозетника
17. Полезные советы
18. Похожие статьи:

Классификация розеток по типу установки

Всего принято выделять две основных разновидности у этих приборов:

1.      Накладные модели.

Монтируются на поверхности стены, непосредственно. Ещё получили название «внешних» благодаря способу установки. Сами приборы легко совмещаются с поверхностями любого типа. Перенос изделий с одного места на другое тоже не составит труда при необходимости.

2.      Встраиваемые.

При монтаже предполагается использование так называемых посадочных гнёзд. Внутреннюю розетку в бетонной конструкции разместить не сложно.

Второй тип вызывает у мастеров больше всего вопросов. Посадочные гнёзда называются ещё подрозетниками. Стандартная глубина подрозетника – 45 мм, но есть и углубленный вариант на 60 мм. Его рекомендуют использовать, если планируется расключение проводов внутри конструкции. Тогда розетки на поверхности не портятся.

Прежде всего следует правильно выбрать коробку под розетку. Каких-либо особых правил, предъявляемых к коробкам для скрытых установок, нет. Поэтому, следует опираться на здравый смысл и технику пожарной безопасности.

В прежние времена подрозетники изготавливались исключительно из железа. Это было не совсем удобно, так как они пропускали электрический ток, плохо крепились в стене.

Сейчас металлические подрозетники используют лишь при монтаже розеток в деревянных домах. Во всех других случаях используют пластиковые коробки.

Технические параметры подрозетника должны соответствовать следующим требованиям:

• Особое внимание уделяйте прочности изделия. Не стоит приобретать дешёвый, тонкий или хрупкий подрозетник, который рассыпается от небольшого усилия.
• Не менее важен такой показатель как устойчивость к горению. Негорючий материал – идеален для монтажа электрооборудования. Конечно, кирпичная стена не загорится, в случае замыкания. Но, если пластик начнёт гореть, то огонь может перекинуться на обои, занавески, мебель или ковровое покрытие пола.
• Следующее, на что стоит обратить внимание – это наличие на внешней стороне подразетника отлитых рёбер, пазов и зацепов, которые будут прочно фиксировать коробочку в застывшем растворе. Если внешняя поверхность коробки ровная и гладкая, то она может выскользнуть со стены при небольшом усилии.
• То есть, потянув за шнур, вытягивая вилку из розетки, можно выдернуть всё устройство из стены. Не лишним элементом являются посадочные отверстия для винтового крепления подрозетника, которые расположены внутри коробок, в специально отформованных рёбрах.
• Если вы собираетесь устанавливать несколько розеток в ряд, то не лишним будет заранее приобрести изделия, оснащённых стандартными фиксаторами. Они надёжно скрепляют коробки друг с другом, соединяя их в единую конструкцию.

То есть, выбирайте качественные изделия, которые прослужат долгие годы.

Основные виды подрозетников

Розетка надежно фиксируется благодаря наличию подрозетника, современные виды позволяют заменять их в любой момент, если появиться желание сменить модель на более подходящий по стилю комнаты, или при его повреждении. Подрозетник можно назвать коробкой для розетки.

В продаже можно найти разнообразные виды коробок, которые подходят для разных стен поэтому, чтобы выбрать подходящий для стены из бетона, нужно сначала разобраться в ассортименте этих устройств.

По виду поверхности, на которую планируется монтировать подрозетник, можно выделить два вида:

• для основных конструкций, имеющие твердую поверхность. Таких, как кирпичная, железобетонная, бетонная стен и другие;
• для отдельных видов отделочных материалов таких, как гипсокартонные, панельные, фанерные и другие. Которые также могут служить как перегородки в доме, где установка подрозетников проводится часто.

Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава. В них оставляются проходы, которые служат местом проведение проводки. Есть стаканчики, у которых есть по бокам крепежи, необходимые для соединения с другими подрозетниками, в случае если устанавливается сразу несколько розеток рядом. С помощью этого элемента они легко монтируется рядом.

Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава.

Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам, они в дальнейшем закручиваются, сила крепежа определяет их ровность и направление, является регулятором.

Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам.

Также различаются коробки формой, самые распространенные круглые, они привычнее в установке, кроме того можно найти квадратные и овальные виды.

Вторые два вида отличаются большим объемом, данные виды, как и первый, предназначены для проводки, которую скрывают. Они монтируются внутрь стены, чтобы их никак не было видно под самой розеткой.

Нужно отметить, что есть и «открыты» подрозетники, которые закрепляют прямо к плинтусам.

Плинтуса для таких коробок могут быть только пластиковые и снимающиеся.

Самые распространенные круглые, они привычнее в установке.

По размерам можно выделить стандартные, и более глубокие, которые используются для замены распределительной коробки.

По материалу изготовления можно выделить металл и пластик. Изделия из металла были популярны раньше, сейчас часто используют изделия из негорючего пластика.

Металлические подрозетники применяются обычно в деревянных домах. Как закрепить подрозетник метталический для деревянной стены, нужно применять пайку, ведь их невозможно сварить.

Использование металлических подрозетников в домах из дерева, связано с соблюдением техники безопасности при проведении монтажных работах.

Сейчас часто используют изделия из негорючего пластика.

Стандартные диаметры подрозетников не такие уж и стандартные

Стандарт делится на диаметры:

• самые ходовые в магазинах 68мм, по факту 67-68мм (т.е. почти 7 см)
• и 70мм. Но стоит брать во внимание один момент: 70мм – это диаметр у основания, но с учетом коёмочек-ребер по факту все 75мм. И когда нужно плотно установить именно 70 диаметр, все выступы (по 2,5 мм с каждой стороны) нужно срезать, и только тогда он плотно садится.

Это два самых универсальных размера. Реже встречаются подрозетники диаметром 65 и 75 мм. Это что касаемо диаметра.

Но также есть разделение и по глубине.

Популярные размеры подрозетников 40 мм (по факту около 4 см) в глубину (на фото зеленый), а есть подрозетники на 45-46мм (пускай будем считать, что 4,5 см).

Неглубокие актуальны при установке в сквозную розетку, когда стенка узкая (читать, тонкая), что часто встречается в современных новостроях. Бывает даже по 8 см. И в такую стену два подрозетника напротив друг друга просто не встанут целиком, чтобы не выпирать. Как решение, используются два вот таких по 40мм: один с одной стороны, второй с обратной стороны – как раз получается толщина стены.

Это лучше чем купить обычные глубокие подрозетники и потом думать как аккуратно частично срезать у них задники (дно).

Монтаж

Коронка под розетку: диаметр

Первым необходимо установить подрозетник. Для этого лучше всего использовать перфоратор и коронку диаметром 6,8-7,0 см. Вначале, буром по бетону диаметром 8,0 мм делается отверстие в центре предполагаемого места установки розетки на глубину 5,0-6,0 см. Затем коронкой по бетону выполняется бурение на необходимую глубину. Глубина определяется видом подрозетника, с таким расчетом, чтобы после установки всего комплекта изделия, вся конструкция располагалась полностью в плоскости стены, на которой монтируется. Далее перфоратором с насадкой-лопаткой удаляется оставшийся в отверстии бетон.

Когда отверстие готово удаляют заглушки на подрозетнике, в местах через которые будет вводиться питающий кабель. Подготовив предварительно гипсовую смесь или алебастр, отверстие в стене очищается от пыли и обрабатывается грунтовкой. Теперь встает вопрос как закрепить розетку в стене.

В подрозетник заводятся провода, а в подготовленное отверстие в стене наносится гипсовая смесь (алебастр), подрозетник вдавливается в уложенную смесь. Излишки смеси удаляются. Когда раствор затвердеет, подрозетник будет жестко закреплен в стене. Дальше можно выполнить отделочные косметические работы вокруг него.

Перечисленные выше работы относятся, по сути, к основному этапу установки розетки в бетонную стену. С учетом того, что ранее выполнена прокладка кабеля (провода) от распределительной коробки до подрозетника (тема отдельного разговора, штробление) и произведена отделка стеновой поверхности, можно приступать к финальной части, непосредственному монтажу розетки в коробку (подрозетник).

С помощью приготовленного комплекта инструментов, подготавливается сама розетка. Для этого её разбирают: снимают декоративную крышку и подключают прибор (розетку) к питающему кабелю (проводу). Для этого на последнем снимается электрическая изоляция на длину 6,0 – 8,0 мм с каждой жилы, после чего каждая из них подсоединяется к соответствующим клеммам прибора (PE, P, L). Далее производится монтаж розетки в коробку (подрозетник) с ее жесткой фиксацией. На различных типах розеток существуют различные фиксирующие элементы. Как правило, они идут в комплекте с розетками. На практике это могут быть разводные лапки и приспособления, или просто шурупы (саморезы), которые вкручиваются в монтажные отверстия самого подрозетника.

Подготовительные работы

До начала установочных работ нужно подготовить инструментарий и материалы. Следует определиться с участками, где будут вмонтированы розетки. Необходимо начертить схему, на которой будут предусмотрены места установки розеток, выключателей и линии проводов.

Обратите внимание! В жилых помещениях принято монтировать розетки на высоте в 30 – 40 сантиметров от пола. Если же речь идет о ванной комнате, туалете, коридоре или другом помещении утилитарного предназначения, уровень расположения фурнитуры нужно выбирать, исходя из практической необходимости.

При укладке проводов следует соблюдать некоторые правила:

1. Проводка должна располагаться в 15 – 20 сантиметрах от потолка.
2. Провода должны расходиться только по вертикали или горизонтали. Строительными нормами запрещаются диагональная прокладка проводов, создание зигзагов или скруток между проводами.
3. Дистанция между штробами и газовым трубопроводом не должна быть меньше 35 сантиметров.

Необходимые материалы и инструменты

Для замены розеток, нам понадобятся:

• Новая розетка;
• Подрозетник;
• Индикаторная отвертка — http://alii.pub/64bk4x
• Шпатели;
• Шпатлевка или алебастр;
• Изолента;
• Отвертки (крестовая и плоская).

Зачем делать разметку

Если устанавливать одну единственную розетку в бетонной стене, то по большому счету разметка не нужна. Нет особой разницы, если она будет расположена плюс-минус сантиметр. Другое дело, если рядом расположены другие розетки и у владельца помещения «взгляд перфекциониста». У некоторых людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.

Как итог – лучше потратить лишние несколько минут, чтобы высчитать и расчертить на стене место расположения будущей розетки. В обязательном порядке это надо сделать при монтаже блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, правда если в помещении кривой пол, то придется подумать как сделать разметку – по уровню или параллельно поверхности пола.

Правильно сделанный «чертеж» разметки это горизонтальная линия, на которой отмечены центры отверстий для подрозетников. Чтобы следить, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее диаметра. Самый надежный способ вычислить расстояние между центрами – сложить вместе крышки розеток и замерить расстояние между их серединами.

Снятие старой розетки

Необходимо снять крышку с розетки открутив отверткой центральный винт. Затем индикаторной отверткой проверить наличие напряжения. Провод с фазой необходимо пометить или хотя бы запомнить. Следующий шаг обязательный — это отключение питающего автомата в электрическом щитке. После отключения питания, еще раз проверяем индикатором напряжение на концах проводов.

Убедившись в отсутствии тока в розетке, откручиваем распирающие лапки.

Затем откручиваем винты силовых контактов розетки и освобождаем провода. После этого старую розетку можно снять. Оголенные провода необходимо обмотать изолентой.

Замена подрозетника

Старый и стальной подрозетник необходимо демонтировать при помощи плоскогубцев.

Далее очищаем отверстие от старого хлама и остатков штукатурки.

В подрозетнике выламываем одно боковое окошко. Просунув провода через это окошко, вставляем пластиковый стакан.

Теперь необходимо зафиксировать нашу коробку в стене при помощи шпатлевки. Чтобы шпатлевка лучше схватилась с бетоном, внутреннюю поверхность отверстия необходимо смочить водой.

Приготовленную массу из алебастра или шпатлевки наносим шпателем в отверстие по периметру. Для удобства один шпатель должен быть узким. Сам пластмассовый стакан также обмазываем снаружи этой смесью.

И теперь устанавливаем подрозетник в посадочное место, просунув провода. Стакан должен утонуть в гнезде заподлицо со стеной, выступ не допускается.

Шпателем удаляем остатки шпатлевки. На этом подготовка заканчивается.

Для полного застывания необходимо подождать сутки.

Сверление отверстия

Чтобы сделать отверстия для подрозетников в бетонной стене, можно использовать несколько способов. Их выбор в основном будет зависеть от наличия у вас инструментария, а также материала, из которого изготовлены стены.

Мы будем рассматривать самый трудный вариант, бетонные стены.

И так, сделать отверстие можно при помощи следующих методов:

• с применением коронки для сверления по бетону, здесь вам необходимо отметить центральную точку (центр окружности), вокруг которой будет образовываться отверстие. Если бетонная стена особенно прочная, то место сверления необходимо периодически поливать водой;
• сверлом и дрелью, это долгий процесс и более трудоемкий по сравнению с предыдущим. Высверливаются дрелью на нужную глубину отверстия по окружности, а затем в ход идет зубило и молоток;
• с использованием перфоратора, тут также конечное оформление отверстия в стене производится с помощью зубила, хотя аккуратно эту часть работы можно сделать и самим перфоратором;
• с применением болгарки, здесь не получится в стене сделать круглое отверстие.
  Вы делаете пропилы по касательной окружности, в результате у вас получится скорее многоугольник (четырехугольник в самой простой ситуации). Такая форма не является проблемой, ведь саму установку подрозетника можно завершить при помощи раствора. Он заполнит образовавшиеся пустоты;
• комбинации разных инструментов, это будет особенно актуально для тех ситуаций, когда ставятся розетки в бетонной стене особой прочности. Тут подойдет периодическая смена коронки, перфоратора и даже дрели. Таким образом часто удается сделать всю работу быстрее и проще.

В любом случае, после установки подрозетника он должен несколько свободно размещаться в отверстии. Далее его следует закрепить при помощи раствора.

Подогнать размер под подрозетник

При установке розетки, подрозетник в стену крепится при помощи гипсового или цементного раствора. Если отверстие получилось большего размера, то пустоты заполняются при помощи этого же раствора. Установленный подрозетник наружным краем должен располагаться на одном уровне с поверхностью стены.

При его размещении необходимо вывести провода через отверстия до того, как вы закрепите раствором установочную коробку в отверстии стены. Далее к этим проводам будет подсоединяться механизм самой розетки.

Углубить розетку в стену

После того, как раствор окончательно застынет, а на это потребуется несколько часов, можно уже заниматься установкой розетки. Также следует учитывать, что сам механизм должен быть защищен от строительной пыли, поэтому окончательный монтаж следует производить тогда, когда были полностью окончены все облицовочные работы в помещении. Другими словами, в момент, когда не предполагается больше появления пыли.

Если вы сделали уже установку розетки в стену, но вам еще понадобится проведение каких-то облицовочных или других работ, в том числе и на стене, то саму розетку следует защитить от пыли. Для этого подойдет заклеивание ее защитной пленкой или специальным строительным скотчем. Для этих целей подойдет и обычный скотч, однако вы должны понимать, что он может бесповоротно испортить новые обои.

И так, чтобы установить саму розетку в бетонную стену, вам необходимо углубить сам механизм розетки в коробку подрозетника. Затем его следует закрепить. В случае изделий серии LK60, это можно сделать как стандартным способом на распорные лапки, так и при помощи винтового крепления к самой установочной коробке. В нашем случае подойдет второй вариант. Перед установкой следует предварительно присоединить провода к клеммам механизма розетки.

Прокладка проводки

Такое описание у работ для тех, кто интересуется, как установить подрозетник в бетоне. Без проводов не обойтись:

• Проверка изоляции, кабельных жил на предмет различных дефектов.
• Снятие крышки с коробки распределения.
• Внутрь коробки заводят кабель, разные его концы. В неё они заходят с одной стороны, а с другой – идут к посадочной коробке. Кабель лучше разводить с дополнительным запасом, тогда будет проще работать в дальнейшем. Обычно это 10-15 сантиметров.

·         Вверху готовят штробу, предназначенную для провода. Со стороны провода не должно создаваться препятствий, движение подрозетника внутри ниши – свободное. Устройство с обратной стороны снабжается специальной прорезью, с помощью которой и завершают монтаж.

• Внутрь штробы укладывают гофрированную трубу, внутри которой находится кабель.
• Дополнительную фиксацию обеспечивают раствором из алебастра. 250 миллиметров – шаг, которого рекомендуют придерживаться.
• Дефекты легко замазываются растворами шпаклёвочного типа. Чем замазать подрозетники в том или ином случае – решает сам владелец.

Гипс тоже может стать неплохим фиксирующим составом. Используют как строительную, так и медицинскую разновидность. Основу высыпают в ёмкость, когда раствор только начинают готовить. После этого добавляют воду, небольшое количество. Густота раствора должна быть средней.

Спустя пару минут работа с составом усложняется, поэтому использовать его надо быстро. Через 5 минут составы становятся негодными полностью. Разбираемся далее, как установить подрозетник в стену из бетона.

Окончание работ

Когда проводка уже уверенно расположена в контактах и надежно закручена, сама розетка вставляется в подрозетник. Провода укладываются таким образом, чтобы они были параллельны относительно задней стенки, после чего вся конструкция заталкивается в отверстие.

Фиксация внутреннего механизма осуществляется благодаря лапкам распорки. Для того чтобы они разошлись по сторонам и зафиксировали всю конструкцию нужно затянуть болты, находящиеся на лицевой части, в направлении по часовой стрелке. Для ослабления крепежа механизма болты крутятся против часовой стрелки. Если лапки будут мешать установке конструкции, то их можно несильно стянуть обычной канцелярской резинкой или же ниткой.

Завершающий шаг — это установка лицевой части розетки. Они бывают самыми разнообразными по виду, но у всех есть отверстия для крепежа, находящиеся по центру. Просто ставите внешний каркас и закручиваете 1-2 болта. После всех вышеописанных действий включаете на объекте электричество и проверяете правильность работы розетки.

Установка розеток в бетон возможна своими силами, но для этого нужно обладать хотя бы базовыми навыками и соблюдать технику безопасности.

Особенности монтажа двойного подрозетника

Для стыковки подрозетников в бетонную стену берут специальные соединители. Такие конструкции ещё получили название бабочек. Разъёмы размещают, чтобы подключить бабочки на боковинах. Благодаря этому можно соединить как 2 подрозетника, так и гораздо большее количество.

Работы выполняют со следующим порядком:

• Сначала делают разметку. Надо отсчитать расстояние от пола до того или иного элемента. Полоса – строго горизонтальная, с определённой высотой. Тогда установить подрозетник в бетонную стену не составит труда.
• Подрозетники прикладывают к полосе, уже соединённые бабочкой. На полосе надо пометить центральные части каждого из устройств.
• Создают отверстия одним из способов, который был описан ранее.
• Между отверстиями создают соединительные штробы. Подходящий инструмент для этого – болгарка.
• Погружение провода внутрь одного из отверстий.
• После этого работа идёт стандартно. Легко разобраться с тем, как установить подрозетник в бетонной конструкции.

Полезные советы

Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.

Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.

Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).

Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).

Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.

Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее. Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).

За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.

Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.

Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.

Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.

Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.

При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.

Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.

Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.

Источники

• https://klassbetona.ru/remont/rozetka-v-betonnoj-stene-pravila-provedeniya-montazha
• https://sense-life.com/svoimi-rukami/kak-pravilno-ustanovit-podrazetnik-v-betonnuyu-i-kirpichnuyu-stenu/
• https://remont-ekspert. ru/1793-kak-vybrat-podrozetniki.html
• https://amperof.ru/elektromontazh/rozetki/kak-ustanovit-v-betonnuyu-stenu.html
• https://220.guru/electroprovodka/rozetki-vyklyuchateli/ustanovka-rozetok-v-beton.html
• https://SdelaySam-SvoimiRukami.ru/8330-kak-zamenit-i-nadezhno-zakrepit-podrozetnik.html
• https://YaElectrik.ru/elektroprovodka/ustanovka-rozetki-v-betonnuyu-stenu
• https://www.umeltsi.ru/hitrochi/5954-ustanovka-rozetki-v-betonnuyu-stenu.html
• https://ProFazu.ru/provodka/ustanovochnye/ustanovka-rozetki-v-betonnuyu-stenu.html
• https://MasterpoToku.ru/full/diametr-podrozetnika-ego-razmery-i-osobennosti-ustanovki.html

Как вам статья?

Коробка для скрытого монтажа / розетка для полых стен / бетон — Коробки для установки (электромонтажные аксессуары)

Эффективные системы

Коробки для скрытого монтажа имеют дополнительные ребра сбоку коробки. Ящики поддерживают себя в отверстии в стене. Он остается на месте сам по себе, без штукатурки. Принцип кабельной стяжки делает установку коробки для полых стен особенно простой и быстрой. Удивляет также большое пространство для проводки и многочисленные отверстия для подключения. Удобным является регулируемое по высоте и вращающееся компенсационное кольцо для гипса. Это позволяет регулировать высоту, если отверстие слишком глубокое или штукатурка слишком толстая. Кроме того, винты могут быть правильно переставлены, если коробка перекручена.

Преимущества чипов RFID заключаются в следующем

• Коробки для скрытого монтажа легко найти
• При установке ящиков может быть установлено несколько и более комбинаций из которых не все открываются сразу. Преимущество заключается в том, что комбинацию переключателей легко расширить, так как коробки уже установлены. Штукатурка оседает в просторном углублении крышки, так что неиспользуемые ящики исчезают из поля зрения после штукатурки.
• Не только ящики одной комбинации могут оставаться закрытыми. Стандартная высота установки приводит к фиксированным путям, которые можно искать с помощью сканера, чтобы найти комбинации, которые не были открыты. Это практично, например, если в будущем необходимо установить дополнительные розетки или соединения для передачи данных, чтобы адаптировать электроустановку к более поздним модификациям, таким как перепроектирование или совершенно новое использование помещения.



Основные преимущества

• Монтажные комплекты для Busch-axcent® flat и carat® flat
• Они делают возможной заметную плоскую установку серии выключателей на стене, чтобы можно было установить рамку крышки в плоском виде на стене
• Коробки для скрытого монтажа легко соединяются друг с другом

Основные характеристики

• Фонарь для ночного ориентирования Коробка для скрытого монтажа, каменная кладка: Коробка с регулируемым дном и кольцом, регулируемым по высоте, позволяет установить глубину 46, 56 и 67 мм только с одной коробкой
• Короб для скрытого монтажа, полая стена: монтажные комплекты подходят для гипсокартона и гипсоволокнистых плит толщиной 9,5 мм, 10 мм и 12,5 мм
• Коробка для скрытого монтажа, бетон: Коробка для скрытого монтажа предлагает множество вариантов подключения для труб различного диаметра

Более подробная информация на веб-сайте Busch-Jaeger.

Сервис и инструменты, 3D-решения, советы по планированию и внедрению, приложения, загрузки, каталог и брошюры и многое другое.

Дополнительная техническая информация в онлайн-каталоге Busch-Jaeger

Инструкции по эксплуатации, габаритные и принципиальные схемы, текст спецификаций, сертификаты, программное обеспечение, списки деталей и многое другое.

Основные моменты

Розетка

. Как можно вставить новую электрическую розетку в бетонную стену спальни?

Я живу в доме, построенном в 40-х годах, с наружными стенами, которые выглядят как шлакоблоки, залитые бетоном, с кирпичной внешней облицовкой. В одной спальне летом мне нужно провести удлинитель через всю комнату к окну для оконного кондиционера, поэтому я хотел бы просто поставить там розетку.

У меня две проблемы.

1. Поскольку стена сплошная из бетона, невозможно просто провести провод с чердака вниз к месту, где я хочу установить новую розетку, как я сделал бы на внутренней стене.
2. Я не уверен, что нарушу строительные нормы и правила, вырезав достаточно большое отверстие для розетки рядом с окном. Поскольку окно находится так близко, я предполагаю, что не поставлю под угрозу способность стены выдерживать вес.

Я не хочу прокладывать трубу по стене спальни, потому что в спальне это будет некрасиво.

Несколько вещей об этой комнате. Ковер был слишком коротко обрезан предыдущими владельцами, поэтому они прибили высокий 5-дюймовый кусок отделки с меньшим 2-дюймовым куском отделки, прибитым к нижней части, чтобы получилась L-образная форма. на стене, чтобы покрыть голый пол. Ковровое покрытие и ковер создают достаточно места для того, чтобы я мог разместить 1/2-дюймовый MC под высоким элементом отделки, а маленький 2-дюймовый элемент выступает достаточно, чтобы полностью скрыть MC, не накладываясь непосредственно на него. Решение, которое я придумал для (1) подачи фактического питания к розетке, заключалось в том, чтобы проложить алюминиевый бронированный кабель диаметром 1/2 дюйма от розетки GFCI в той же комнате под толстыми плинтусами. провод (не перед), чтобы не было шанса случайно прибить бронепровод.Похоже, что это сработает, но выглядит как-то халтурно, поэтому я надеюсь, что не нарушу никаких кодов, делая это . Для (2) вырезания отверстия и установки выпускной коробки я думаю просто использовать осциллирующий режущий инструмент, сверло по камню и долото, чтобы аккуратно вырезать его, и использовать строительный клей, чтобы закрепить коробку на месте (после того, как вырезал линия выхода бронепровода в коробку)

Если мое решение не нарушает строительных норм и правил, а прорезание выпускного отверстия не нарушает строительных норм, то я склоняюсь именно к этому решению.

Я не строитель, так что извините, если мои идеи покажутся совершенно нелепыми. Любые новые/альтернативные идеи приветствуются.

• электрическая
• розетка
• структурная

7

Если вы можете провести электропроводку на чердаке к стене, на которой вы хотите установить розетку, вы можете вырезать небольшой канал до того места, где вы хотите установить розетку, и вырезать для нее отверстие.
