Как сделать свайный фундамент своими руками

Построить здание на непрочных почвах задача не простая. Но, если устройство подвала не требуется, настоящей находкой станут свайные фундаменты. Простые виды свайного фундамента можно сделать и своими руками затратив в разы меньше материала по сравнению с фундаментами из бетона других типов. Давайте рассмотрим, как сделать свайный фундамент своими руками, узнаем основные принципы и приёмы этого процесса.

Содержание
1. Особенности свайного фундамента.
2. Выбираем вид свай.
3. Работы по устройству свайного фундамента своими руками.
3.1 Бурение скважин под сваи.
3.2 Устройство опалубки сваи.
3.3 Армирование сваи.

3.4 Бетонирование сваи.
4. Устройство ростверка для свайного фундамента.

Видео-версия статьи

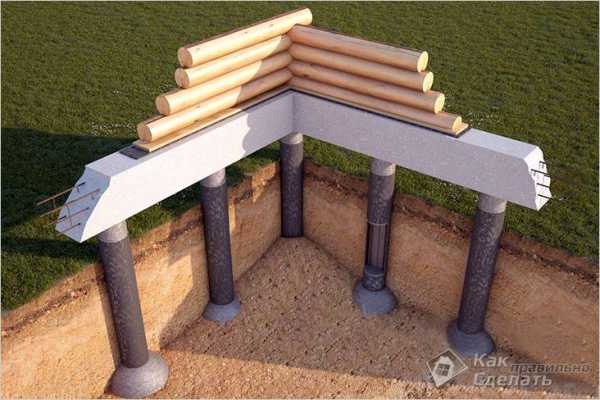

Особенности свайного фундамента

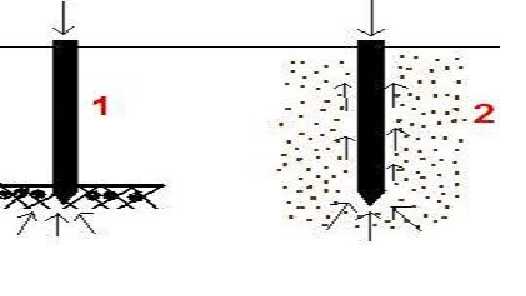

Свая – представляет собой стержень или столб, который погружают (забивают, завинчивают, вдавливают) в грунт или изготавливают в заранее пробуренной скважине. Нагрузку от здания этот стержень передаёт на основание, упираясь в прочный грунт, а так же за счёт сил трения боковой поверхности (когда последний вид передачи нагрузки основной или единственный, то такие сваи называют «висячими»).

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Бурение скважины под винтовые сваи

Свайные фундаменты обладают рядом положительных качеств: для них не нужен котлован, а значит отпадает необходимость в тяжёлой землеройной технике. По стоимости они дешевле массивных ленточных фундаментов. Но главный аргумент в пользу выбора фундаментов этого типа — несущие свойства почв:

При слабом верхнем слое грунта необходимо передать нагрузку от здания на нижние плотные слои.
В грунтах плотных и прочных применение свай сводит к минимуму трудоёмких земляных работ.

Другие виды фундаментов рассмотрены в материалах: деревянные фундаменты своими руками, фундаменты мелкого заглубления, столбчатые фундаменты и в материале о том, как заложить фундамент.

Выбираем вид свай

По способу погружения в грунт сваи делятся на забивные, набивные и завинчивающиеся (винтовые).

Забивные сваи в индивидуальном строительстве применяются редко, поскольку процесс требует применения специальных дорогостоящих механизмов.

Гораздо проще устроить сваи буронабивные. Для решения задачи, как сделать свайный фундамент своими руками — это, пожалуй, наиболее удачный выбор. Кроме того изготавливают их непосредственно в грунте поэтому не требуется перевозка готовых свай, что может оказаться довольно трудоемко из-за их длины и веса.

Работы по устройству буронабивного свайного фундамента своими руками

Устройство буронабивных свай включает следующие этапы:

Бурение скважин под сваи

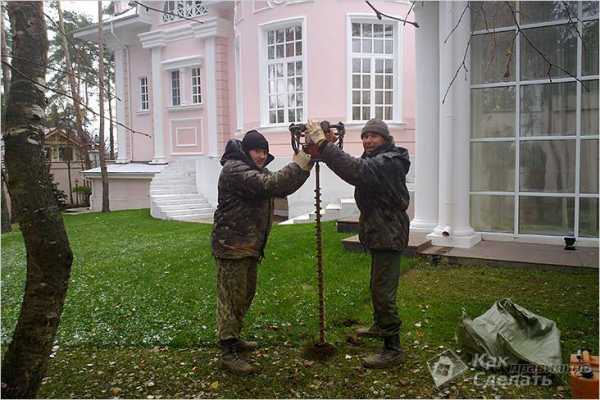

Ручным бензиновым, или электрическим буром (см. фото 1;2.) бурим скважины диаметром 30 см и глубиной до 5 м.

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Ручным или мотобуром бурим скважины под сваи

Стоит учесть, что расширение подошвы фундамента повышает несущую способность сваи в несколько раз. Для этих работ существуют особые буровые головки различных моделей, имеющиеся в свободной продаже.

Длина сваи должна быть достаточной чтобы:

а) пройти зону промерзания самое меньшее на 0,5 м;
б) пройти слабые слои и опереться на плотные слои грунта.

Устройство опалубки сваи

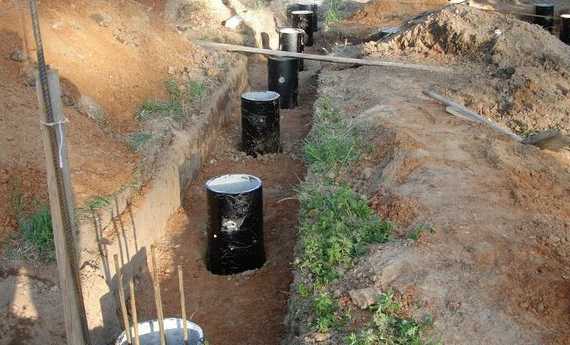

Для сыпучих почв из нескольких слоёв рубероида изготавливаем трубу по диаметру скважины, но на 200-300 мм длиннее. Эту своеобразную опалубку опускаем в скважину. Для опалубки отлично подойдёт и асбестоцементная труба.

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Для опалубки под свайный фундамент отлично подойдёт асбестоцементная труба

Если опалубки не делать, то при заливке бетона цементное молочко будет просачиваться в грунт, что снизит прочность сваи. Кроме того, поверхность будет шероховатой, станет удерживать больше влаги и циклы замерзания-оттаивания будут быстрее разрушать сваю.

В плотных грунтах можно обойтись и без опалубки, установив её только в оголовке сваи (см. фото 3)

Армирование сваи

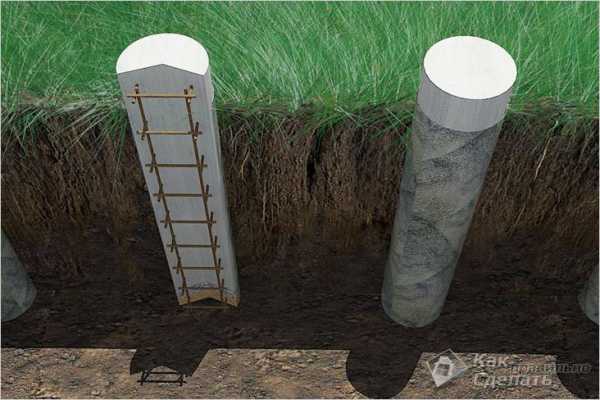

Сделать свайный фундамент своими руками можно сделать и без арматурного каркаса, но прочность её будет значительно ниже, ведь свая работает не только на сжатие, но и на растяжение. Тянет её расширяющийся при замерзании грунт. Кроме того сваи могут испытывать нагрузку от горизонтального смещения почвы (скажем, при оползнях).

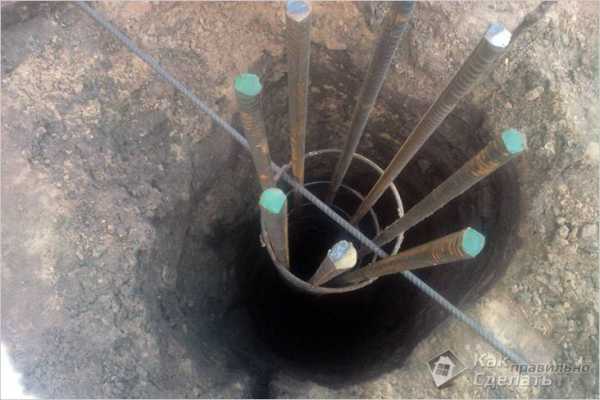

Для каркаса используем 3-4 арматурных стержня d 6-8 мм. Стержни в единую конструкцию скрепляем через 500-600 мм по высоте поперечинами или хомутами. Готовый каркас располагаем так, чтобы он вошёл в скважину на всю её глубину, а снаружи возвышался на высоту ростверка, за вычетом 2-3 см (защитный слой). Не забываем про защитный слой бетона для арматуры по высоте тела сваи: располагаем каркас не вплотную к опалубке, а с зазором 3-5 см.

Бетонирование сваи

Бетон укладываем в скважину слоями по 40-60 см с уплотнением вибратором или штыкованием. Процесс бетонирования сваи должен быть непрерывным. Застывший и свежий бетон в месте контакта не создадут цельного монолита, образуют так называемый «холодный шов», ослабляющий прочность конструкции почти как трещина.

Используем тяжёлый бетон с наполнителями из кварцевого песка и щебня твёрдых горных пород фракцией до 20 мм.

Устройство ростверка для свайного фундамента

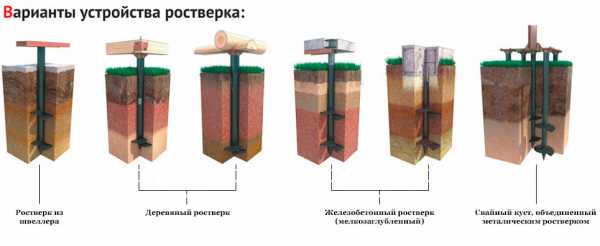

Ростверк – часть фундамента соединяющая сваи в единый конструктив. Бывает ростверк заглублённый (полностью или частично) и не заглублённый.

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Опалубка под ростверк

Ростверк — важнейшая составляющая в решении вопроса: как сделать свайный фундамент своими руками. Для устройства заглублённого, или частично заглубленного ростверка, копаем траншею между оголовками свай, по периметру строения и под внутренними несущими стенами. В траншее выполним уплотнённую трамбованием песчаную подушку. Поверх песка выполняем щебёночную подсыпку. Верх подсыпки должен быть примерно на уровне верха сваи.

Застилаем щебень рубероидом и сооружаем опалубку. Качественно, с укреплением, подпорками, без возможности выдавливания бетоном (см фото 4.). Изготавливаем и устанавливаем арматурный каркас ростверка (фото 5) соединяя его с выпусками каркасов свай. Арматура ростверка состоит из 4-х стержней, 2-х вверху, 2-х внизу, такого же диаметра что и для свай и поперечной арматурой с шагом 500-600 мм.

Бетон, по своей способности воспринимать нагрузки, прекрасно работает на сжатие, но слабо на растяжение (изгиб является сочетанием растяжения и сжатия) с разницей примерно в 30 раз. Поэтому при армировании ростверка (который работает на изгиб), между сваями особое внимание следует уделить нижней, растянутой его стороне, а над сваями и непосредственно около них, верхней, так же растянутой (за счёт сопротивления сваи).

Заливаем бетон (фото 6), уплотняя его вибратором.

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

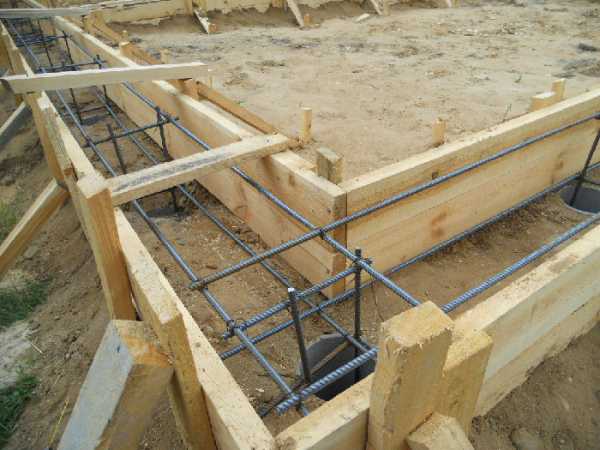

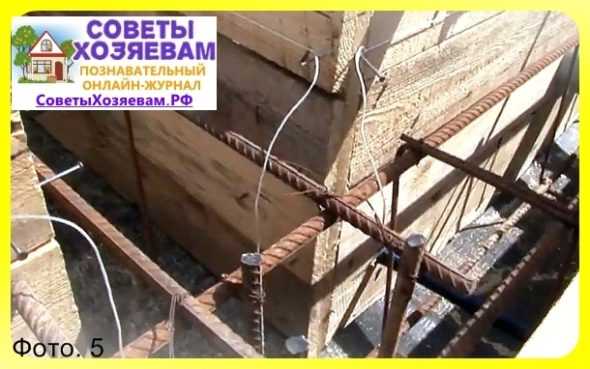

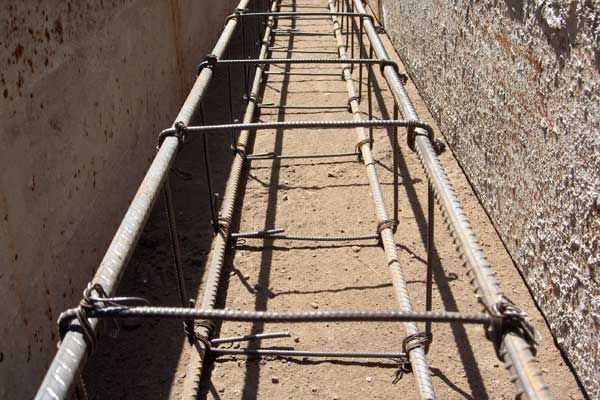

Арматурный каркас ростверка

Незаглублённый ростверк выполняем аналогично, но траншею не устраиваем. Прямо на поверхности площадки сооружаем опалубку, в неё засыпаем песчаную подушку и далее всё по аналогии с заглублённым ростверком.

Промежуток между почвой и ростверком закрывается отсыпкой (отмосткой). Она не воспринимает нагрузки, а служит для предотвращения продувания ветром пространства под зданием, попадания туда мусора, снега и т. п.

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

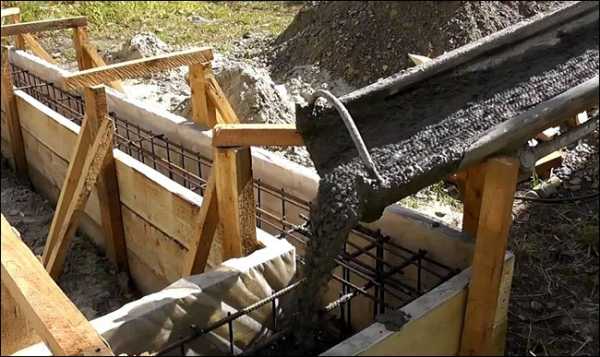

Заливка бетона в ростверк

Бетон при застывании набирает прочность довольно длительный срок. Минимум через 7 суток он набирает только 70% расчётной прочности. Не следует начинать нагружать ростверк раньше этого времени. Ещё лучше, выждать 28 суток, по истечению которых бетон достигнет 100% проектной прочности.

Устройство фундамента – первый, но один из самых важных шагов в строительстве здания. И если вы представляете себе общие принципы и правила работы, сделать этот шаг вам будет вполне по силам. Главное — скрупулёзное отношение к делу.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Заливка свайно-ленточного фундамента: строительство, как делать

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоНесмотря на то, что свайно-ленточные фундаменты используются практически везде, далеко не каждый застройщик умеет правильно и грамотно применять преимущества такой технологии и до минимума свести негативные последствия. Ведь такие основания способны выдерживать огромные нагрузки, но этого можно достичь исключительно за счет правильно подобранных строительных материалов, а также строительство основания проводить исключительно по готовому проекту и не заниматься самостоятельностью. Тогда основание будет стоять долго, и выполнять свою основную функцию – быть прочным и надежным основанием для любого сооружения.

Как сделать свайно-ленточный фундамент правильно?

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоСвайно-ленточный фундамент на буронабивных сваях

Прежде всего, что это такое! Это монолитная бетонная конструкция, которая состоит из бетонных или железобетонных свай и ленточного ростверка, который соединяет сваи между собой и служит несущей перемычкой. Соответственно, строительство такого фундамента нужно начинать не с разметки расположения свай, а с предварительного эскиза будущего здания. Почему это нужно? А это простой расчет, в который входят следующие параметры:

  • Выбор строительных материалов для будущего здания, выполнение эскиза сооружения с подробной спецификацией всех материалов для несущих стен и перекрытий;
  • Расчет максимальной массы проектируемого сооружения;
  • Расчет максимальной нагрузки на существующий грунт с учетом горизонтальных и вертикальных подвижек, а также возможности смещения почвы через сезонные подвижки;
  • Выбор типа ростверка. Как правило, для массивных зданий используется ленточный ростверк, который может состоять из бетонных блоков или кирпичной кладки и монтируется под всеми несущими стенами;
  • Расчет типа и диаметра свай. А вот тут часто делают ошибки, ведь есть готовые формулы расчета нагрузки на сваи, но они не учитывают параметры состояния грунта и степень его деформации. Если их не учесть, тогда возникнет прогиб в слабом месте с дальнейшим разрушением сооружения.

Преимущества свайно-ленточных фундаментов

  • Можно возвести здание на склонах холмов;
  • Сваи монтируются ниже уровня слабых почв и упираются в плотные породы;
  • Тут используется минимум строительных материалов и техники;
  • Сваи выдерживают значительные подвижки почвы;
  • Конструкция позволяет зафиксироваться внутри прочной породы и там удерживаться;
  • Его можно возвести своими руками.

Недостатки

  • Проведение сложных расчетов, которые под силу только профессионалам;
  • Нельзя возводить тяжелые массивные здания;
  • Нет возможности возведения цокольного этажа или подвала.

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоА вот теперь ключевой фактор, который делает такие основания популярными среди застройщиков – это использование заводских стандартизированных строительных материалов. Ведь основной элемент такого основания – это свая. Она бывает металлической, деревянной, бетонной или железобетонной, но это уже готовый материал, и стоит он довольно дорого. А можно сделать его сразу на строительной площадке, и для этого не нужно много денег и материалов.

Только сначала нужно получить подробный проект будущей застройки.

Материалы и оборудование для возведения свайно-ленточного фундамента

  • Техника для бурения скважины или вкручивания свай.
  • Цемент.
  • Песок низкой фракции.
  • Арматура.
  • Сварочный аппарат или набор болтовых соединений.
  • Полые сваи с анкерами для вкручивания в землю.
  • Щебень малой фракции или керамзит.
Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоУстановка свай вручную

Чтобы максимально удешевить возведение основания, лучше покупать полые металлические или бетонные сваи, которые имеют только лопасти для углубления или резьбу. Учитывая. что свайно-ленточный фундамент – это комбинация свай и ленточного ростверка, тогда нужно учесть сразу несколько правил:

  1. Жесткое, но одновременно и гибкое, соединение свай и ростверка;
  2. Выбор правильных строительных материалов;
  3. Подобрать оптимальную для данных климатических условий технологию заливки свай и ростверка;
  4. Провести строительство основания в максимально сжатые сроки, чтобы на фундамент не опала дождевая вода или не стала действовать повышенная сырость.

Заливка бетоном часто используется, если в строительстве фундамента используются буронабивные сваи, которые сделать можно своими руками прямо на строительной площадке. И тут важную роль играет заливка бетоном не только сваи, но и ростверка. Технология заливки состоит с нескольких этапов:

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоБурение скважины установкой БМ-811
  1. После разметки строительного участка бурятся скважины до уровня ниже промерзания почвы. На дно скважины устанавливается песчаная подушка и трамбуется. Затем внутри устанавливается опалубка. Внимание: суть буронабивных свай в том, что это изделия, которые делаются сразу на площадке при строительстве здания, поэтому тут лучше в роли опалубки использовать листы рубероида или асбестовую трубу.
  2. В трубу устанавливается готовый арматурный пояс, соединенный каждых 30 см прутьями по горизонтали. Пояс должен выступать за пределы сваи на высоту до 30-50 см.
  3. Затем создается опалубка на месте будущего ростверка, охватываются все сваи на несущих углах и промежуточных соединениях. Соединение свай и армирования ленты делают с помощью болтовых соединений, сварку использовать не рекомендуется через нарушение целостности металла. В качестве арматуры лучше применять прутья спиральной формы, они обеспечивают оптимальное соединение бетона и стали.
  4. Этап заливки фундамента.

Что нужно знать о заливке такого фундамента

Вяжущим компонентом смеси является обычный портландцемент марок М200 – М500
  1. Тип цемента. Тут нужно использовать портландцемент марки не ниже М-200. Этот цемент используется для создания раствора.
  2. Раствор должен быть средней плотности, но не жидким.
  3. Заливку нужно делать одновременно или при небольшом временном диапазоне сначала всех свай. Но только тогда, когда будет установлена и соединена вся арматура.
  4. Рекомендуется сначала залить несущие конструкции и оставить на пару дней, пока бетон укрепится. Не рекомендуется сразу после заливки свай начинать заливку ростверка по одной причине: достичь герметичности трубы с песчаной подушкой практически не реально и часть бетона уйдет через нижнюю кромку.
  5. Как только бетон закрепится, заливается ростверк одновременно в нескольких местах. Тут стоит использовать несколько достаточно мощных бетономешалок, чтобы автоматизировать процесс.
  6. После заливки всего ростверка оставить его сохнуть несколько дней, до недели включительно, чтобы бетон получил как минимум половину своей прочности.

После заливки и утряски фундамента рекомендуется проверить горизонтальность ростверка, выровнять поверхность и укрепить стенки фундамента дополнительными балками. Ведь теперь можно начинать возведение несущих стен здания.

Нюансы, которые возможны при заливке свайно-ленточного фундамента

  • Заливать нужно сначала сваи, а уже потом пространство ленточного ростверка;
  • Раствор должен быть средней плотности, но не густой;
  • Арматура должна быть покрыта полностью, допускается выступ вертикальных слоев вне ленточного ростверка, если конструкция предусматривает перенос нагрузки на несущие стены;
  • Заливать всю конструкцию нельзя в мокрую или сырую погоду, иначе бетон наберет лишнюю влажность и потеряет коэффициент прочности.

Таким образом, при создании свайно-ленточного фундамента из буронабивных свай или полых металлических свай именно технология заливки играет ключевую роль. Тут не рекомендуется в сваях использовать наполнитель, его можно применять только в ленточной конструкции. В сваю нужно залить только бетонный раствор с песка, цемента марки М-200 и выше и воды.


fundamentclub.ru

Свайный фундамент своими руками - фундамент на сваях

Если вы начали рыть котлован под фундамент будущего дома и по мере заглубления обнаружили, что грунт не подходит для ленточного фундамента, то вам придется менять тактику. Почему? Потому что низкая плотность земли или наличие грунтовых вод не дадут возможности обыкновенному фундаменту сохранять свою прочность и целостность построенного на нем дома. В таком случае оптимальным решением будет изготовление свайного фундамента, который позволит добиться требуемого результата. Существует несколько вариантов решений этой проблемы. В этой статье мы рассмотрим, как можно сделать свайный фундамент своими руками.

Устройство свайного фундамента

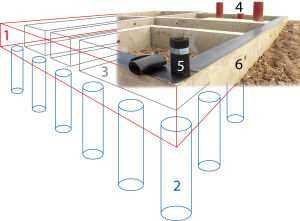

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоФундамент изнутри

Технология забивания свай в местах частых затоплений особенно актуальна, и нашла широкое применение в строительстве домов. Раньше в качестве свай использовали бревна, которые вручную забивались в грунт. Это позволяло построить дом, поднятый над поверхностью земли до двух метров, что защищало строение во время очередного затопления. Хотя этот метод кропотливый, он эффективный, поэтому и в наше время такая технология нашла применение. Особенно она актуальна, когда будущая постройка сооружается на относительно слабом грунте.

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоСвайный фундамент

Свайный фундамент имеет ряд преимуществ, которые позволяют ему быть наиболее востребованным среди строителей. Использование свай позволяет обойтись без траншей, опалубки, в таком случае не придется засыпать пазухи. Более того, сваи вбиваются в землю специальной техникой, что существенно облегчает труд.

Для буронабивной сваи можно прорубить скважину при помощи ручного бура. Такая технология, которая заключается в изготовлении свайного фундамента без использования техники, позволит обустроить основание своими руками.

Преимущества

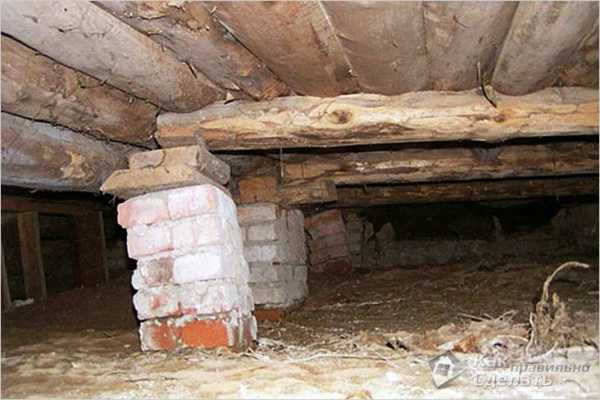

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоСхема фундамента

 Зачастую при строительстве дома обнаруживается, что верхний слой грунта достаточно слабый. К таким видам почвы можно отнести:

  • насыщенную перегноем,
  • торф,
  • лёссовидную,
  • с грунтовыми водами, близкими к поверхности.

Если почва на вашем участке подходит под одно из этих описаний, а построить дом необходимо, то в этом случае идеальным решением проблемы будет устройство свайного фундамента. Также, благодаря использованию этой технологии, значительно снижается объем земельных работ.

Для сваи длиной в три метра и диаметром 300 мм необходимо вырыть 0,2 м³ земли. Если же используется ленточный фундамент, то объем земельных работ увеличиваться в несколько раз.

Еще можно добавить и тот факт, что большие горы земли, оставшиеся от рытья траншей для ленточного фундамента, необходимо будет вывезти, что приведет к дополнительным расходам.

Основные характеристики и виды

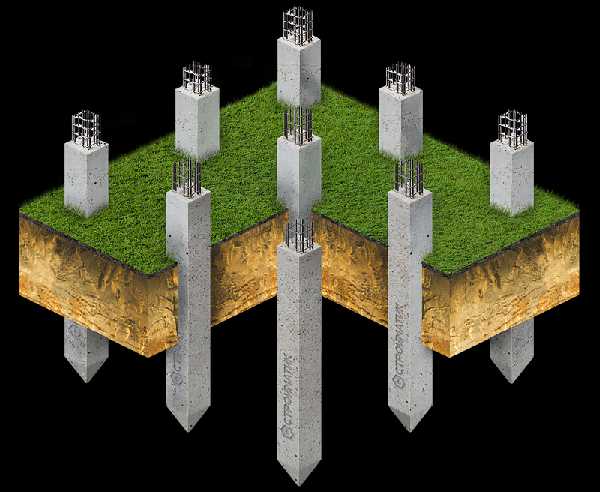

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Устройство свайного фундамента может отличаться в зависимости от выбора свай, а также способа их производства. Такой фундамент может иметь отличия по глубине погружения свай, их размещению и видам разверток. Что же представляют собой сваи? Они напоминают длинный стержень, который погружается прямо в грунт. Главным образом, осуществляется погружение готовой сваи. Чтобы защитить ее от раскалывания при ударах по ней, на верхний конец монтируется стальное кольцо. Также существует технология изготовления свай в самой скважине. Для этого пробуривается скважина, которая затем армируется и бетонируется.

Рассмотрим более детально, в чем заключаются различия свай.

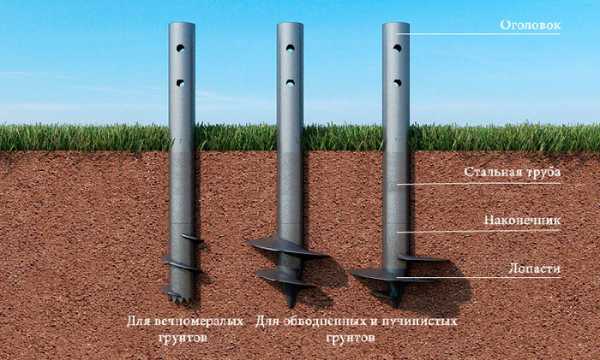

И так, процесс погружения свай имеет отличия. Например, винтовые сваи, напоминающие сверло, погружаются методом закручивания.

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоВинтовые сваи

Также существуют набивные бетонные или железобетонные сваи. Их производство осуществляется в самой почве в предварительно подготовленной скважине. По окончании подготовительных работ выполняется армирование из металлического каркаса и бетонирование. Существует вариант буровых железобетонных свай, которые погружаются уже в готовую скважину. Ну и забивные сваи, которые помещают в почву при помощи специального оборудования, например, вибропогружателя.

Сваи различаются по методу воздействия на два вида, а именно стойки и висячие. Что касается последнего варианта, то нагрузка осуществляется посредством трения земли об стенки сваи. Ну, а стойки всю образовавшуюся нагрузку передают на плотную почву, которая располагается под слоем слабого грунта. Преимущество данного вида заключается в том, что он не имеет осадки. Способ расположения свай также может быть выполнен разным методам:

  • Одиночные. Они служат в качестве отдельно стоящей опоры.
  • Объединенные в свайные ленты. Их распределение выполняется равномерно по всему периметру фундамента, соответственно и нагрузка будет равномерной.
  • Объединенные в свайные кусты. В данном случае сваи размещаются под колонной несущей основы дома.

Сваи можно изготавливать из дерева, стали и железобетона. Особенность железобетонных свай заключается в изготовлении их на месте с использованием бетона марки М200. Срок эксплуатации такого изделия может превысить 100 лет. Что касается стальных свай, то они имеют ряд недостатков. Например, для работы с ними необходимо использовать специальную технику, а металл нужно тщательно обработать антикоррозийной жидкостью. Этот метод самый дорогостоящий.

В качестве деревянных свай используется порода хвойных деревьев, диаметром до 340 мм, а длиной 8500 мм. Столбы тщательно очищаются. Хотя этот метод считается одним из дешевых и простых, его используют крайне редко.

Непосредственно в грунте сваи могут располагаться исключительно вертикально. Однако в некоторых случаях их вбивают и под наклоном. Обычно это делается в почве с горизонтальной силой. Например, на территории, которая регулярно подвергается большому количеству осадков и таяния снега, что в свою очередь, вызывает движение почвы. Для загородного строительства чаще всего используются железобетонные сваи, набивные и винтовые.

Технология строительства

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоАрмирование свайного фундамента

Для изготовления фундамента необходимо бурить скважину требуемого диаметра. После в готовой скважине размещается арматура и всё заливается бетоном. Такой свайный фундамент можно сделать своими руками. Теперь рассмотрим последовательность работ.

Бурение скважины

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Как определить количество свай для каждого строения? В большей степени это будет зависеть от общей массы дома, а также возможных эксплуатационных нагрузок. Сюда включаются нагрузки пола, перегородок, кровли и др. При подсчете важно учесть диаметр ручного бура. В специализированном магазине можно приобрести бур диаметром в 300 мм. Чтобы пробурить скважину глубиной в пять метров и глубже, длину штанги можно регулировать самостоятельно. Важный момент в бурении заключается в том, что лопасти бура размещаются так, чтобы этот процесс проходил более легко. Можно купить бур, который позволит расширить дно скважины, благодаря чему на дне образовывается пята для сваи. Данная технология позволяет значительно уменьшить количество свай, соответственно идет большая экономия по приготовлению бетонной смеси. В том случае если есть потребность пробурить скважину в 600 мм, то лучше всего использовать электрические и моторизированные буры, например, электрический ям-бур.

Бетонирование и армирование свай

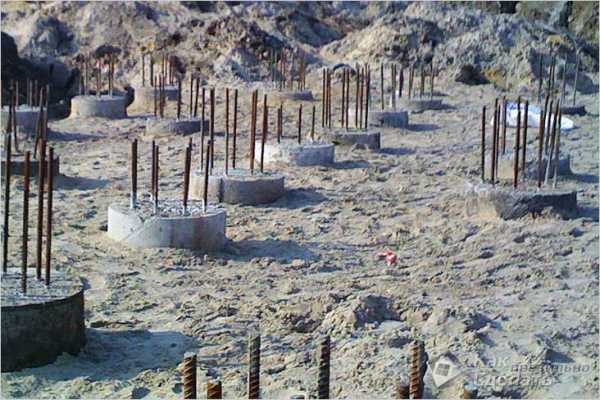

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоБетонные сваи

После окончания бурения скважины, необходимо изготовить специальные трубы из рубероида, сделанные по диаметру скважины. Их длина должна быть больше глубины самой ямы на 30 см. Верхнюю выступающую часть следует стянуть проволокой, потому что она будет являться опалубкой. После эту трубу аккуратно вставляете в скважину.

В некоторых случаях на дне может появиться грунтовая вода. Когда ее немного, то в этом нет нечего страшного, если же она заполнила яму на четверть, то лучше всего ее немного откачать.

Зачем же необходима так называемая «труба»? На самом деле ее использование позволит предотвратить негативные последствия. В тот момент, когда бетон схватывается, ключевое значение будет иметь достаточное наличие «молочка» в бетонной смеси. Если не использовать трубы из рубероида, то это «цементное молочко» впитается в почву, и изготавливаемая конструкция не будет иметь необходимой прочности.

Чтобы дополнительно усилить конструкцию можно изготовить арматурный каркас. Для этого достаточно будет взять три прута арматуры Ø 6 мм, и скрепить их между собой поперечными прутьями, на расстоянии 50 — 60 см друг от друга. Для соединения столбов и ростверка вертикальные стержни должны выходить выше заливаемого изделия. Как только каркас поместили в скважину, можно бетонировать. Залив 50 см, желательно уплотнить бетон вибратором, так как это поможет предотвратить появление пустот в свайном фундаменте.

Устройство ростверка

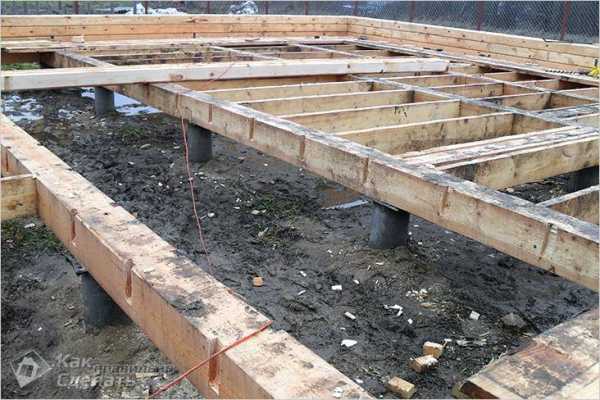

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Что же представляет собой ростверк? Это специальная конструкция, обеспечивающая равномерное распределение нагрузки на грунт передаваемой от свай. Также она объединяет между собой несколько свай в одну целую конструкцию. Ростверки могут быть нескольких видов, например, сборно-монолитными, монолитными, сборными, низкими и высокими.

Если использовать низкий ростверк, то он помещается на дно в грунт, соответственно вертикальная часть нагрузки полностью передается почве, а используя верхний ростверк, всю нагрузку примут на себя сваи. Если будущий дом будет относительно легкий, то важно придерживаться следующих параметров: высота сваи не менее 30 см, а в случае, если они размещаются однорядно, то по всей ширине цоколя. При отсутствии цоколя, высота должна быть не менее 40 см. Ни в коем случае нельзя осуществлять пересечение и разрезание ростверка для проведения разного рода трубопроводов. Более того, общее отклонение от центра сваи после бетонирования должно составлять не более пяти сантиметров.

Если осуществляется монтаж сборных элементов своими руками, то крайне важно тщательно осуществить закрепление на оголовке сваи, уложив на нем горизонтальный арматурный стержень. Его высота должна быть достаточной, чтобы можно было соединить его с ростверком при монтаже. После этого, в обязательном порядке, монтажный стык бетонируется, а вертикальный стержень приваривается к петле ростверка. После полной установки ростверка, каждый стык и шов рекомендуется заполнить мелкозернистым бетоном. Перед тем как начнется строительство самого дома, а именно возведение стен, необходимо убедиться в плоскости ростверка, и при необходимости выровнять его цементным раствором.

Ограничения в использовании

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоНеправильно выбранный фундамент

Итак, как видно эта технология обладает большим количеством преимуществ. Однако в некоторых случаях использование свайного фундамента не рекомендуется. Вот две основные причины:

  1. Если имеющаяся почва имеет горизонтальное движение, а именно имеет характеристику как набухающий грунт или же грунт просадочный, то тогда использование свайного фундамента ограничено. Чтобы это определить, можно воспользоваться услугами лаборатории. После исследования характерности земли делаются соответствующие выводы.
  2. В процессе обустройства свайного фундамента появляются определенные сложности при строительстве цоколя. Расходы увеличиваются за счет полного заполнения пространства между сваями, подобно тому, как и при столбчатом фундаменте.

Итак, теперь вы больше понимаете, как делать свайный фундамент своими руками. Несмотря на то, что этот процесс достаточно трудоемкий, сделать свайный фундамент своими руками вполне реально. Более того, обращайте особое внимание на характер почвы, ведь имея большое количество преимуществ, устройство такого фундамента при некоторых условиях сделать невозможно. При принятии окончательного решения, в вопросе выбора фундамента, учитывайте все его плюсы и минусы.

Если вы уже обладаете опытом строительства свайного фундамента своими руками, то будем рады, если вы поделитесь своим опытом. Оставляйте свои комментарии, которые будут объективными. Скорее всего, ваши знания будут полезны многим!

Видео

В этом ролике показано как делать столбчатый железобетонный фундамент.

В этом ролике показано как завинчиваются винтовые сваи и дальнейшее обустройство такого фундамента.

kakpravilnosdelat.ru

Свайный фундамент своими руками: как сделать, инструкция, советы

Наверное, многие из нас видели в деревне или на дачных участках дома, которые не соприкасаются с землей. Они как будто слегка приподняты и парят в воздухе, опираясь на нечто незримое, и в то же время прочное. Это и есть свайный фундамент, состоящий из множества отдельных стержней, заглубленных в землю. Как же могут эти сравнительно небольшие элементы выдержать вес дома? Можно ли строить любой дом на таком фундаменте и какие разновидности свайного фундамента существуют сегодня? Давайте разбираться.

Содержание статьи

Особенности свайного фундамента


Данный тип основания здания популярен в местности, где преобладают слабые, плавучие или подтопленные грунты, и где залегание плотных, твердых грунтов находится достаточно глубоко. Также его несомненным преимуществом считается высокая скорость возведения и экономичность по сравнению с малозаглубленными фундаментами, ведь для них не нужно рыть котлован. Особенно это касается небольших частных строений, вес которых вполне позволяет применять такую технологию.

Главный элемент данного типа фундамента – заглубляемые в основании здания или непосредственно в грунт стержни, которые и называются сваями. Их основное назначение – равномерное распределение всего комплекса нагрузок на грунт. Характерным отличием является и ростверк – балка, ленточный фундамент или плита, призванные увеличить показатели расчетных нагрузок на фундамент из свай.

Для чего необходим ростверк


Так как одиночные сваи могут принять на себя небольшую нагрузку, для большинства фундаментов из свай устраивают ростверк. Это некая плита, лента или балка, которая объединяет сваи между собой в единый элемент. От этого несущая способность фундамента значительно увеличивается.

Монолитные ростверки в виде плиты, ленты обязательно армируются, причем в соответствии с инженерным расчетом, определяющим допустимые нагрузки на прогиб и растяжение. Их заглубление в грунт, в зависимости от типа свай и характера нагрузок, может быть поверхностным или малозаглубленным.

Существует три различных типа свайных ростверков:

  • Низкий – такой тип ростверковой конструкции устраивают ниже уровня грунтовой поверхности. Обычно у данного ростверка широкая подошва, способствующая тому, чтобы вертикальные нагрузки частично передавались на основание даже после полной засыпки. Стоит отметить, что в период сезонного промерзания на низкий ростверк могут действовать касательные силы грунтового пучения. Самые напряженные его части – боковые стенки и подошва;
  • Повышенный – этот тип ростверка представляет собой не заглубленную конструкцию, расположенную на самой поверхности грунта. У него также имеется более широкая подошва и зауженная стенка. В условиях отсутствия пучения при промерзании грунта, такие ростверки вполне обоснованы и экономичны. Для их устройства не требуется наличие нижней опалубки, а значит и разработки траншеи для нее. Однако, из-за низкой плотности поверхностных слоев грунта, он не в состоянии передавать большие показатели нагрузок;
  • Высокий – расположен выше уровня поверхности основания. При этом успешно выдерживаются вертикальные нагрузки. Что касается поперечного изгиба от горизонтальных нагрузок, во избежание деформации основных свай устраивают дополнительные с наклоном, располагаемые по трем-четырем направлениям. Такие ростверки подходят не только для устройства домов с техническим подпольями, но и в возведении мостов, различных гидротехнических сооружений.Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Материалы для изготовления свай под фундамент


В зависимости от величин этих самых нагрузок и назначения здания, сваи производят из следующих материалов:

  • Металл – этот материал обязан своей популярностью в производстве свай появлением различного профилированного металлопроката, который позволил изготавливать рациональные формы. Процесс сращивания деталей посредством сварки также облегчил эти задачи. Металлические сваи производят преимущественно из стали, и используют там, где крайне затруднительно заглубление железобетонных свай, например, в условиях плотных вечномерзлых грунтов. Используя возможность их наращивания, ими также укрепляют ослабленные фундаменты. Преимущества: легкость, компактность, простота в изготовлении и транспортировке. Недостатки: подвержены коррозии;
  • Железобетон – преимущество армированного бетона в изготовлении свай определяется наибольшим количеством нагрузок, которые он способен выдержать по отношению к другим материалам. Железобетону подвластны любые типы нагрузок – вертикальные, горизонтальные, боковые. Сваи из железобетона могут иметь квадратную или круглую форму сплошного и полого сечения с заостренным концом, облегчающим вход в грунт. Полые или трубчатые сваи изготавливают диаметром до 1м, что значительно облегчает их вес и транспортировку. Забивают железобетонные сваи копрами, вибромолотами или методом вдавливания. Преимущества: прочность, надежность, долговечность. Недостатки: большой вес, транспортировка и заглубление невозможны без спецтехники;
  • Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоДревесина – деревянные сваи применяются в случае, если нагрузки от здания не велики, например, при строительстве легких хозпостроек или деревянных домов. В качестве материала в основном используют длинномерную сосну, ель и реже лиственницу или дуб. Диаметр деревянных свай – от 18-40см, длина – 4-16м. Чтобы легче было их забивать, имеют защищенный листовым металлом заостренный конец-башмак, погружаемый в грунт. В верхней части располагают защитное кольцо-бугель, дабы оголовок при забивании не потрескался. Деревянные сваи сложно входят в крупнозернистые и гравелистые пески. А в гравий или гальку их практически нельзя забить. Для погружения в грунт используют механические или вибромолоты молоты. Преимущества: легкость, прочность. Недостатки: подвержены гниению и растрескиванию.

На выбор материала для свай влияет также и доступность той или иной технологии, геологические особенности региона застройки, характер и особенности строящегося здания. На основании всех собранных изысканий и анализов создается проект свайного фундамента.

Какие бывают сваи


Классификация советской системы строительства насчитывала около 150 разновидностей свай. Типология их также довольно обширная, а сегодня к ним добавились еще и современные технологии. Рассмотрим самые востребованные из них.

По характеру размещения фундаменты из свай разделяют на следующие типы:

  • Одиночные сваи – стойки, расположенные отдельно и размещаемые под колонны или под стыки панелей, ферм. Чаще всего им же и отводится роль этих самых колонн;
  • Ленточные свайные фундаменты – размещаются под стенами строений, а также и под остальными линейными конструкциями. В этом случае стойки объединены единым монолитными ростверком, упрочняющим фундамент и увеличивающим не только допустимые вертикальные нагрузки, но и изгибающий момент. Существует несколько разновидностей этого типа свайного фундамента – однорядный (сваи и лента расположены в один ряд) и многорядный (сваи и лента располагаются перпендикулярно или под различными углами). Когда фундамент размещается под стенами здания, он воспринимает исключительно вертикальные нагрузки, а сами стены здания не дают ему прогнуться. Это условие соблюдается при пространственной жесткости каркаса строения. Но если на свайный фундамент однорядного типа приложена внецентренная нагрузка, тогда принимается во внимание изгибающий момент, поскольку сваи могут быть подвержены изгибу;
  • Свайный куст – фундамент, состоящий из некоторого количества свай, образующих группу и располагаемых под отдельными конструктивными элементами, например, под колоннами. Устраивается при наличии больших вертикальных нагрузок и повышения устойчивости элемента здания. Минимальное количество свай в такой группе – 3;
  • Свайное поле – в случае объединения множества стоек под одной плитой или монолитной платформой, такой свайное поле называют сплошным. Это могут быть не только одиночные сваи, но и куст или свайные ленты. Объединение общей монолитной плитой увеличивает площадь соприкосновения здания с основанием, а значит и уровень допустимых нагрузок на фундамент.

По типу заглубления существуют следующие разновидности свай:

  • Винтовые – тип стоек, производимый чаще всего из стали, и рассчитанный на вкручивание их в грунт. Для заглубления предназначаются различные механизмы, типа кабестана. Современные металлические винтовые сваи имеют в самом стержне отверстия. С помощью вспомогателей типа лома или трубы стойка вкручивается в грунт. Этому также способствует острый наконечник стойки и нарезной винт, выводящий грунт наружу. В верхней части стойки располагается металлическая платформа с отверстиями для закрепления ростверка или нижней части здания;Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство
  • Забивные – заглубление такого типа свай происходит с помощью забивания в грунт, чаще всего без его предварительной выемки. Считается одним из традиционных способов устройства свайного фундамента. Методы заглубления забивных свай следующие:
  1. Ударный метод – для него применяют ударные молоты. Их закрепляют на конце стрелы экскаватора или копра;
  2. Вибрационный метод – в этом случае применяют специальные механизмы – вибропогружатели. В основе их работы лежит принцип поступательных механических колебаний, осуществляемых с помощью двигателя со смещенным центром тяжести. Эти механизмы закрепляют на стреле экскаватора или автокрана, что позволяет заглубить сваю на выверенном месте;
  3. Метод вдавливания – суть этой технологии в непосредственном вдавливании сваи в грунт за счет большого веса механизма. Установка для заглубления свай представляет собой металлическую платформу с установленными на ней бетонными блоками. За один заход она может заглублять сразу целую партию свай. Этот метод достаточно затратный и громоздкий, но бывают ситуации, когда без него не обойтись. Когда речь идет о реконструкции или близком расположении других построек, это единственно возможное решение устройства свайного фундамента;
  4. Метод лидерного бурения – применяется данный метод при наличии плотных, вечномерзлых грунтов или в холодный период года. В основе технологии положено предварительное бурение скважины под сваю с меньшим размером и глубиной. Забивание сваи происходит с помощью копра.Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство
  • Буровые – заглубление свай такого типа производят посредством погружения их в скважины, пробуренные в грунте. Их заполняют бетонной смесью, или же погружают туда готовые элементы из железобетона.Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство
  • Набивные – погружение этого типа свай несколькими способами:
  • Метод погружения металлических труб – производится с дальнейшим их изъятием из скважины после заполнения раствором. Их еще называют инвентарными;
  • Метод виброштампования в скважинах – готовые, заранее пробитые скважины, производят заполнение бетонным раствором с одновременным его трамбованием с помощью виброштампа;

Метод выштамповки – данный способ предусматривает выштамповывание скважин непосредственно в грунте. Форма их соответствует сечению сваи, и бывает пирамидальной или конической. Далее их заполняют бетонной смесью.Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Порядок расчета свайных фундаментов


После того, как произведен геологический анализ грунтов на площадке застройки, приступают к инженерным расчетам фундаментов. Этот процесс предполагает принятие за предварительную основу какого-либо типа фундамента, его расчет и вычисление характеристик альтернативного типа фундамента. Делается это для того, чтобы точно выверить рациональность принятого проектировочного решения, а также его экономическое обоснование.

Свайные фундаменты рассчитываются в соответствии с положениями следующих документов:

  • СНиП 2.02.03-85 «Свайные фундаменты»;
  • СП 50-102-2003 «Проектирование и устройство свайных фундаментов».

Проект свайных фундаментов составляется на основании геологических изысканий, сведений о сооружении и комплексных нагрузках. Он состоит из следующих пунктов:

  • План расположения свай. На нем отображается их привязка к осям фундамента;
  • Схема геологического разреза с послойным указанием размещения того или иного типа грунта. Также на ней отображается положение свай, их отметки и привязки;
  • План монтажа ростверка или рандбалок, на котором отмечено положение свай;
  • Опалубочные и армировочные чертежи ростверков, с указанием нагрузок на них;
  • Экспликация свай, отображающая их типоразмеры;
  • Технологическая спецификация – тип молота, принятая нагрузка на сваю и допуски при ее забивании.

На первой стадии инженерного расчета, для свайного фундамента выбирают тип сваи, а также ее конструкцию, которая включает в себя материал, форму сечения, а также и длину сваи.

По характеру работы или взаимодействия с грунтом все типы свай разделяют на две основные группы:

  • Сваи-стойки – когда стержень сваи опирается на плотный грунт своей нижней частью или острием, он считается стойкой. При расчете такого типа фундамента боковые нагрузки от грунта не учитываются, а стойка работает как равномерно сжатая;
  • Висячие сваи – принцип действия этих свай основывается на боковом трении о грунт, без учета опирания на легко сжимаемые грунты.Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Длина сваи зависит о глубины залегания пригодных грунтов, в которые она заглубляется. Слабые грунты – торф, ил, насыпные, текучие – необходимо разрезать и достать до плотных. При этом учитывается и отметка залегания ростверка. При центральной сжимающей нагрузке минимальная дина свай – 2,5м, при дополнительной горизонтальной и момента – 4,5м. Необходимо рассчитать сваю по длине так, чтобы ее конец зашел в несущий грунт на 1-2м. В грунтах повышенной плотности применяются сваи, у которых нижний конец открытый, в слабых – закрытый.

Прочность материала и грунта определяют такой параметр, как несущая способность сваи. Ее сопротивление определяется исходя из материала ее изготовления. Для висячих свай этот расчет обычно не делают, так как этот параметр обычно выше чем по грунту.

Сопротивление сваи по грунту рассчитывается следующими методами:

  • С помощью таблиц и формул из СНиПа;
  • Посредством испытания сваи статической нагрузкой;
  • Посредством испытания сваи динамической нагрузкой.

Существуют также частные случаи, в которых определение несущей способности не подходит под общие правила. Для них отведены отдельные методы расчета с указанием расчетных формул и табличных значений. Это касается свай, располагаемых на торфянистых, иловых и просадочных грунтах, и свай, которые работают на выдергивание.

Ростверки, в особенности монолитные, рассчитываются отдельно на продавливание наклонным плоскостям, разрушение по косым трещинам, и на изгиб. Различают два основных порядка расчета ростверков: под стены и под колонны.

Помимо равномерно-нагруженных фундаментов из свай существуют еще и внецентренно-нагруженные. Это такие конструкции фундаментов, нагрузка на которые не проходит через центр тяжести площади поперечного сечения свай, проходящей через плоскость верхних концов, приходящихся на низ ростверка. При расчете таких нагрузок увеличивают количество свай на крайних рядах, и стремятся таким образом уровнять давление на грунт.

Пошаговая инструкция по устройству свайного фундамента


Для загородных домов и коттеджей часто применяют такой тип фундамента, как свайно-ленточный. Его строительство мы и разберем по порядку.

  1. Разбивка участка – подразумевает нивелирование местности, и снятие лишнего грунта для выравнивания площадки под застройку. В ходе этих работ деревянными колышками и строительным шнурком отмечается наружный периметр здания, а также размеры траншеи под ростверк;Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство
  2. Выкапывание траншеи под ленту – производят с помощью спецтехники или вручную. Заглубление и ширина траншеи определяется инженерным расчетом, с учетом опалубки и обратной засыпки грунта. На этом этапе определяется наличие и глубина котлована под подвал или технические сооружения;Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство
  3. Бурение скважин под сваи – в зависимости от выбранного типа свай производят отверстия в грунте. В некоторых случаях оно требует уплотнения на самом ее дне, а иногда и наоборот, меньшего размера, как в случае с забивными сваями. Интервал принимается согласно принятому расчету на нагрузки;Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство
  4. Заглубление свай – производят вручную или с помощью спецтехники. На этом этапе учитывают наличие подвальных и технических помещений, расположенных ниже отметки нулевого пола здания. Если в качестве материала для свай выбраны трубы, их наружные стенки гидроизолируют битумной мастикой или рубероидом, а внутреннюю полость армируют и заливают бетонным раствором;

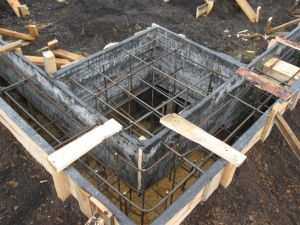

  5. Установка армированного каркаса для ростверка – для лучшего закрепления его сопрягают с арматурой, выходящей из стоек. Каркас надежно устанавливают в траншее, используя мягкую вязальную проволоку. Он не должен касаться дна траншеи, а также выходить за ее пределы с наружной стороны;Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство
  6. Монтаж опалубки для ростверка – осуществляют по аналогии с ленточным фундаментом, закрепляя опалубочные щиты по краям траншеи. Высота щитов должна быть выбрана с запасом так, чтобы грунт не попал во внутрь опалубки при бетонировании ленты. Стенки деревянных щитов прокладывают полиэтиленовой лентой, чтобы продлить срок службы опалубки;Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство
  7. Бетонирование – заливают бетон на конечном этапе после всех необходимых приготовлений. Лучше всего использовать бетон, приготовленный на специализированных заводах строго пропорционально, и доставляемый на объект автомиксерами. С помощью специальных рукавов или желобов ленту заливают за один подход. При этом производят трамбовку бетона вибраторами;Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство
  8. Демонтаж опалубки, обратная засыпка – опалубку снимают через несколько дней, изымая щиты из траншеи. Последним этапом фундаментных работ производят обратную засыпку грунтом.
Применяют для засыпки изъятый из траншеи грунт или песчано-гравийную смесь, дополнительно трамбуя ее. На этом этапе производят утепление фундаментной ленты. Для этого используют листы пенополистирола, закрепляя его на клей.

Типология свайных фундаментов обширна и многообразна. Еще недавно их невозможно было сделать без помощи тяжелой спецтехники, для использования которой требовались немалые средства. К тому же, саму площадку под строительство надо было подготовить для столь обширного мероприятия. Современные свайные фундаменты для малоэтажного строительства компактны, экономичны и относятся к легковозводимым конструкциям.

О том какие еще бывают фундаменты вы можете прочитать тут.

На устройство такой системы может уйти всего несколько дней. И это при том, что на ней будет держаться полноценное жилое строение. Все что остается, это сделать анализ грунта, подобрать подходящий тип свай и ростверка к ним, и взяться за работу!

Видеоролик посвящен современной технологии свайных фундаментов на основе металлических винтовых свай, объединенных обвариваемым ростверком из швеллера. Обсуждается достоинства такого метода устройства фундамента, его наглядное применение в домостроении, а также ошибки строителей и возможные причины их возникновения.

Похожие статьи

guru-remonta.ru

Как правильно сделать фундамент на винтовых сваях

Фундамент на винтовых сваях. Плюсы и минусы использования. Особенности установки винтовых свай. Особенности конструкции фундамента, построенного с помощью винтовых свай.

В последние годы большинство застройщиков предпочитает свайно-винтовой фундамент, с использованием которого строят брусовые и каркасные дома. Однако достаточно ли вы осведомлены о технологии строительства, которая появилась более века назад?


Содержание статьи

Очень важно проявить максимальную ответственность при строительстве здания. Здесь следует учесть все детали, касающихся этапов строительства. И, прежде всего, следует понять, какой фундамент здесь использовать. Однако как быть, если на месте возведения дома были обнаружены «сложные « грунты.

Таковыми могут считаться:

  1. Торфяники;
  2. Заболоченные территории;
  3. Участки с грунтовыми водами;
  4. Участки, которые испытывают влияние сил морозного пучения;
  5. Участки, которые часто подвергаются затоплению.

В подобной ситуации имеет смысл возвести свайно-винтовой фундамент, который требует минимум времени на сооружение и отличается достаточной надёжностью.


Свайно-винтовой фундамент обладает рядом преимуществ:

  1. Установка занимает не более двух дней;
  2. Заниматься устранением неровностей рельефа участка не требуется;
  3. Не приходится проводить большой объём земляных работ;
  4. Сваи могут быть установлены в любую погоду.

Если говорить о минусах, которыми обладает свайно-винтовой фундамент, то можно выделить следующие:

  1. Сваи нельзя установить на скалистой местности и участках, где присутствуют известняковые прослойки или каменистый грунт;
  2. Монтаж свай не может быть выполнен на расстоянии менее 0,5 метра от уже возведённого дома. В такой ситуации возникают сложности, связанные с использованием специальных рычагов;
  3. Решение возвести свайно-винтовой фундамент может создать трудности, которые появятся в случае сооружения дома с подвалом. В этом случае фундамент может потребовать высоких затрат.

Используя опыт участников форума, далее нами будут рассмотрены:

  1. Особенности устройства свайно-винтового фундамента;
  2. Сведения, которыми нужно располагать для того, чтобы определить требуемое число свай;
  3. Нюансы, касающиеся установки свайно-винтового фундамента;
  4. Частые ошибки, которые допускаются в ходе установки свай.


Конструктивные особенности свайно-винтового фундамента

Фундамент на винтовых сваях представляет собой некоторое число свай, которые вкручивают в грунт. Все вместе они образуют единое поле. В ходе строительства домов обычно выбор останавливают на свах, имеющих следующие размеры. Ствол должен иметь диаметр 108 мм и длину 2,5 метра, а лопасть должна составлять в диаметре 300 мм. По завершении ввинчивания сваи в землю наружу будет выступать фрагмент ствола, имеющий длину около 50 см. Далее переходят к привариванию к стволу сваи оголовка. Обычно размеры оголовка следующие: 250х250 мм.

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Конструктивные особенности свайно-винтового фундамента

Необходимость наличия оголовка связана с тем, что на него будет установлен обвязочный брус, швеллер либо ростверка, где впоследствии будет размещён дом.

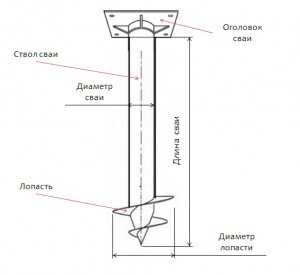

Свая представляет собой металлическую трубу, у которой имеется заостренный конец и лопасть особой формы, размещенная в нижней части. Наличие лопасти как раз и позволяет вкрутить сваю в землю. В ходе данной процедуры она уплотняется. Завершается же установка сваи в тот момент, когда будет достигнута требуемая глубина либо твёрдое основание. Поэтому уже после установки свая способна выдерживать нагрузку, на которую она рассчитана.

Разница между сваями может состоять в длине, диаметре и предназначении. Данные параметры позволяют их классифицировать на виды:

  1. Винтовая свая Ø76 мм – применяется для сооружения заборов, беседок и небольших пристроек;
  2. Винтовая свая Ø89 мм – может применяться для возведения бытовок и причалов;
  3. Винтовая свая Ø108 мм – идеальное решение для возведения домов каркасного и брусового типа;
  4. Винтовая свая от Ø133 мм и выше – позволяет строить жилые здания на основе оцилиндрованного бревна, пенобетонных блоков, а также промышленные сооружения.

Приступая к выбору сваи, прежде всего, нужно учесть ключевые параметры.

Таковыми являются:

  1. Толщина металла стенки ствола. Для качественной сваи данный параметр имеет значение в диапазоне 4-4,5 мм;
  2. Толщина металла лопасти, минимальная значение которой должно равняться 5 мм;
  3. Качество сварного шва. Важно, чтобы после сварки не было раковин и непроваренных зон;
  4. Защитное покрытие сваи. При наличии некачественного либо тонкого окрасочного слоя во время ввинчивания сваи он будет удален, когда будет контактировать с грунтом.

Наряду с этим нужно сказать, что бывают сваи, которые имеют литой наконечник. Данные сваи отличаются тем, что наконечник вместе с лопастью образуют единый элемент. Последний создается на литейном производстве, после чего его фиксируют к стволу сваи при помощи сварки.

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Сваи с литым наконечником

По сравнению со сварной подобная свая демонстрирует повышенную надежность. Дело в том, что для ее лопасти характерна значительная толщина, а у самой сваи присутствует только один сварной шов. В то же время ее можно вкручивать в землю в том месте, в котором имеются корни растительности либо камни небольших размеров.



Как рассчитать необходимое количество свай?

Распространено мнение, что при вкручивании сваи в грунт важно соблюдать некоторый шаг. В связи с этим для определения требуемого числа свай достаточно иметь представление об основных параметритах объектах — длине, ширине и массе. Однако, исходя из практического опыта, можно с уверенностью говорить, что данное суждение ошибочно. Как же можно узнать, какое количество свай потребуется при сооружении фундамента?

Как считают пользователи форума, чтобы не допустить ошибок при определении свайного поля, следует первым делом выяснить несущую способность земли под лопастью сваи. Для этого необходимо на участке выбрать так называемые «контрольные точки» и ввернуть туда сваи. Имея результаты вкручиваний, можно установить, какую длину должны иметь сваи и сколько их потребуется при возведении определённого дома.

Чтобы определить ключевые параметры свайного фундамента, можно обратиться к специальной таблице. Она позволит установить несущую способность винтовой сваи, ориентируясь на тип грунта.

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Несущая способность винтовых свай в зависимости от грунта

Если говорить о российской столице и Подмосковье, то здесь сваи должны ввинчиваться не менее, чем на 1,5 метра. Это позволяет иметь уверенность, что свайный фундамент будет установлен ниже глубины промерзания грунта. При соблюдении технологии монтажа винтовой сваи диаметром 108 мм она сможет справляться с нагрузкой, равной пяти тоннам.

Особенности монтажа свайно-винтового фундамента

Для установки винтовых свай может применяться наряду с механическим и ручной метод. В первом случае задействуется оборудование, оснащённое гидробуром, а во втором — привлекаются рабочие.

Нужно сказать, что при использовании механического метода установки свай меньше возникает трудностей касательно обеспечения требуемого усилия ввинчивания. Наряду с этим с помощью этого метода удается добиться повышенной точности при центрировании ствола сваи. За счет и установка получается более точной. Важно, чтобы ствол ввинченной сваи отклонялся от вертикальной оси не более, чем на два градуса.

По завершения вкручивания сваи на требуемую глубину ее верхушку необходимо отрезать. Для соблюдения горизонтальности всех свай и обеспечения соответствия одному уровню следует выполнять проверку с помощью лазерного нивелира.

Далее нужно заполнить ствол сваи раствором бетона. Многие ошибочно полагают, что данная операция поможет усилить сваю. В действительности это приводит к тому, что из сваи удаляется кислород, что позволяет защитить внутреннюю металлическую часть ствола от коррозии. В дополнение к этому бетонирование сваи позволяет защитить ее от проникновения в воды в зимнее время, что может привести к ее разрыву.



Какие еще моменты нужно учитывать в ходе установки свай?

  1. Понять, что свая достигла надёжного основания, можно, если видно, что металл проушины ствола заметно деформировался.
  2. По мнению пользователей форума, наполнять ствол бетоном следует не до конца. Приблизительно 20 см от верхушки сваи должно быть свободно. Данное пространство заполняют сухой цементно-песчаной смесью. Подобная операция поможет удалить из ствола остатки влаги;
  3. Когда оголовки будут приварены, для всех свай нужно создать горизонтальную обвязку. Обычно здесь применяют брус либо металлический профиль.
Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Монтаж свайно-винтового фундамента

Тема на форуме, где можно спросить или ответить на вопросы по фундаменту на винтовых сваях — Перейти в тему.

www.allremont59.ru

Свайный фундамент своими руками - как правильно сделать

Строительство фундамента для любого строения является очень важным и ответственным этапом. Но перед тем как начинать его возведение, необходимо сделать некоторые подготовительные работы. В первую очередь нужно тщательно исследовать грунты на участке и разработать проект дома.

От того, какие грунты будут обнаружены на территории и тяжести будущего строения, напрямую зависит выбор типа фундамента. На сложных почвах, рыхлых и болотистых оптимально будет сделать свайный фундамент. Именно этот тип основания имеет ряд преимуществ:

  • Скорость возведения фундамента. Свайные фундаменты для малоэтажного строительства при использовании готовых заводских изделий или изготовлении на месте сборных конструкций являются самым быстрым методом работ по возведению нулевого цикла. К примеру, свайно-винтовой фундамент, который сегодня является самым популярным типом основания из свайных конструкций, монтируется в течение 2-3 суток. Для небольшого строения вполне можно закончить установку за 1 день.
  • Работы выполняются круглогодично. Обустройство свайных фундаментов в регионах с суровым климатом, а также на вечномерзлых грунтах – самый доступный метод организации опоры зданий.
  • Не требуется схватывания фундамента. Преимуществом фундаментов из свай также в том, что возведение дома можно начинать непосредственно после скрепления свай.

Подготовительные работы

Перед тем, как сделать свайный фундамент своими руками, необходимо тщательно спланировать размещение его на участке и определить необходимое количество опор.

Важно определиться с основным материалом постройки дома, так как чем больше будет конструктивный вес здания, тем меньше допускаются промежутки между опорами. Обычно сваи монтируют в 1,5-2,5 метрах одна от другой. От массивности строения также будет зависеть расчет толщины свай. Диаметр винтовых свай от 57 до 133 мм. Далее, располагая исходными данными, определяют глубину заглубления. Она может быть различной для каждой отдельной сваи, и зависеть от особенностей грунта, месторасположения дома, климатических особенностей региона и других факторов. Для строительства малоэтажных домов обычно используют сваи от 1650 до 3500 мм.

Обустройство

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоСвайно-винтовой фундамент

Одной из разновидностей фундаментов из свай является винтовой тип фундамента, который рекомендован при установке в рыхлом и влажном грунте. Самое большое достоинство этой конструкции нулевого цикла в том, что его монтаж не требует от владельца участка больших навыков и использование дополнительной техники. Главное – это придерживаться основных требований при устройстве фундамента.

Винтовая свая – это цельнометаллическая полая труба (ствол, имеющий острый наконечник с лопастями). Так как такая свая напрямую будет контактировать с влагой, большое значение имеет материал ее изготовления. При выборе сваи следует уточнить качество материала, от этого будет зависеть надежность и долговечность конструкции.

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройствоСвайный фундамент При установке свайно-винтового фундамента для дома не нужно использовать специализированную технику. Они достаточно просто ввинчиваются в почву двумя-тремя людьми. После установки и заглубления свай, их подрезают до необходимого уровня. Полое пространство в сердцевине свай рекомендуется заполнить бетонным раствором. После этого при помощи сварки проводят крепеж оголовка. Части свай, выступающие над землей, скрепляют между собой, используя швеллер, ростверк из железобетона, уголок, брус или монолитную плиту.

Винтовой фундамент не всегда требует использования для заполнения бетонного раствора. Этот этап можно опустить, если возводится облегченный вид строения.

Свайно-ленточный фундамент

Как правильно сделать свайный фундамент – пошаговая инструкция для самостоятельного монтажа и заливке основания, а также его устройство

Такая конструкция будет рассчитана на большие нагрузки. Недостаточность несущей способности свай (вертикальная нагрузка) в этом типе фундаментов компенсируется ростверком (монолитной лентой из железобетона). В данном варианте возведения фундамента необходимо учитывать весь комплекс работ.

Этапы обустройства свайно-ленточного фундамента начинаются с подготовительных работ по подготовке участка. Затем выполняют разметку фундамента и готовят шурфы под будущие сваи. Форма свай может иметь различный вид, и зависеть от применяемых материалов и технологии (опалубка или готовые трубы). Шаг свай, как правило, составляет 1,5-2 метра.

В подготовленные скважины опускают асбестоцементные трубы или подготовленные каркасы из арматуры. Обязательно проводят мероприятия по гидроизоляции, для чего используют качественный рубероид.

Бетонируют сваи тяжелым бетоном М 400. Если работы проводятся зимой, то в бетонный раствор обязательно добавляют специальные морозоустойчивые пластификаторы. В летнее время бетон должен использоваться максимально быстро, для избежания его дальнейшего растрескивания.

Для придания конструкции фундамента дополнительной прочности и жесткости, все сваи объединяют железобетонной лентой. Ширина монолитной конструкции и опалубки зависит от веса строения.

Стандартная ширина ленты 400 миллиметров и такая же высота. Сначала для ленточного монолита делают опалубку. Ростверк армируют, связывая его с арматурой, выпущенной заранее из свай. Потом проводят послойное бетонирование основания тяжелым бетоном марки М 400 с вибрированием.

При естественных условиях затвердевания бетон наберет 50% прочности за неделю, и можно будет приступать к возведению дома.

При грамотном и качественном исполнении всех работ свайные фундаменты обеспечат любому строения на многие годы надежность и долговечность.

stroysvoimirukami.ru
