Как правильно армировать монолитную – Армирование плитного фундамента: зачем проводится, выбор арматуры, схема армирования, этапы работ

Армирование монолитного фундамента. Расчет арматуры для монолитной плиты

Использование монолитных фундаментов — достаточно частое явление, особенно в условиях нестабильных грунтов. Такая плита является надежной опорой всему сооружению. Одним из этапов возведения такой конструкции является армирование. Этот процесс очень важен, поскольку благодаря ему обеспечивается устойчивость к высоким нагрузкам. При помощи армирования вся конструкция многие десятилетия остается целостной, выполняя без изменения свои функции.

Содержание статьи

Зачем нужно армировать монолитный фундамент?

Материал, из которого возводится монолитный фундамент – это бетон. Для него характерна высокая устойчивость к нагрузкам на сжатие, однако при изгибе или растяжении такой материал весьма непрочен. Если дом опирается на монолитную плиту из бетона, то распределение нагрузки происходит неравномерно. С течением времени, появляющийся изгибающий момент, приводит к разрушению конструкций.

Это весьма опасно, потому для исключения такого негативного влияния на основание используют арматурные сетки или каркасы. После установки арматуры, фундаментная конструкция получает высокие свойства устойчивости к изгибающим нагрузкам, что обеспечивает максимально высокую надежность.

Выбор арматурных стержней

Для изготовления арматурного каркаса в конструкции монолитного фундамента используется лишь арматура с маркировкой класса А400, устаревший вариант маркировки такой арматуры AIII, причём использовать прутья, относящиеся к классу ниже указанного, категорически запрещено.

Во время выбора арматуры не лишним будет ориентироваться в такой маркировке и знать визуальные отличия арматурных прутьев друг от друга в зависимости от классов:

  • для класса А240 или AI характерна гладкая поверхность;

    Арматура А240.

  • для А300 или AII характерен периодический профиль, который имеет кольцевой узор;

    Арматура А300.

  • класс А400 или AIII – это разновидность, которая подходит для проведения армирования бетонной конструкции монолитного фундамента. Она имеет профиль серповидного типа, иными словами называемый «елочкой».

Как правильно связывать арматуру для фундамента

Процесс изготовления армокаркаса для монолитного фундамента достаточно простой. Очень важным моментом в таком процессе является скрепление прутьев арматуры между собой. Это происходит следующим образом:

  1. Изначально нарезается стальная проволока на отрезки, равные в длину 20 см.
  2. После этого прутья арматуры раскладываются по периметру всей конструкции.
  3. Далее проводится установка прутьев вдоль опалубки в вертикальном положении.
  4. Крепление арматуры начинается со связывания в нижней части вертикально стоящих прутьев с горизонтальными
    . Сначала это делают, используя нить. Расстояние, которое должно соблюдаться при расположении фиксации – 5-7 см относительно грунта или песчаной подушки.
  5. После того, как было проведено крепление всех прутьев, следует приступать к окончательной фиксации этих мест. Для этого используют проволоку и крюк. Накручивают проволоку не слишком плотно, в виде восьмерки. Крепление нужно провести таким образом, чтобы не было лишнего трения, но одновременно с этим, сетка оставалась прочной.
  6. Процесс финишного крепления можно проводить поочередно, либо по всей конструкции сразу.

Расчёт арматуры для монолитного фундамента

Первое, что нужно учесть, приступая к расчётам объема арматуры – это размер ячеек арматурной сетки, а именно, длину шага, на котором располагаются прутья. Такой шаг по двум направлениям обязательно должен быть одинаковым. Он колеблется от 200 до 400 миллиметров. Это зависит от уровней нагрузки. Если возводится дом из кирпича, то шаг может быть равным 200 мм. Более легкие каркасные сооружения допускают укладку стержней реже.

Стоит помнить, что расстояние, которое стоит соблюдать между прутьями арматуры, не должно быть больше, чем в 1,5 раза, толщины фундамента. При этом, укладывают арматуру двумя рядами. Ее установка происходит за счёт вертикальных стержней. Шаг вертикально установленной арматуры равняется длине шага кладки прутьев в горизонтальном направлении или в 2 раза его превышает.

Расчет и выбор правильного диаметра (сечения)

Проведение таких расчётов достаточно сложная задача, которую без особых знаний правильно не решить. Даже не каждому специалисту под силу его выполнить. Если речь идет о частном строительстве, то в таком случае рекомендовано пользоваться минимально допустимыми значениями, которые содержит пособие по проектированию, где описаны процессы армирования касаемо железобетонных сооружений. Параметры относительно монолитного фундамента указаны в приложении 1 в первом разделе.

Значение общей площади сечения арматуры одного направления берется не меньше 0,3% от общего значения для сечения плиты. Минимальные параметры диаметра прутьев равны 7 мм в случае со стороной фундамента, равной меньше 3 м. Если стороны плиты в длину превышает 3 м, то сечение прутьев арматуры берут 12 мм.

Что касается вертикально установленных стержней, то их диаметр не должен быть меньше 6 мм. При этом важно учесть, что, возможно, элементы будут подвергаться сварке. Максимально допустимое значение рабочего армирования составляет 40 мм, но зачастую для строительства используют арматуру 12, 14, 16 мм.

Несмотря на то, что сварка возможна при скреплении арматуры для фундамента, большинство специалистов крайне не рекомендуют прибегать к её помощи.

Пример расчета арматуры

Для лучшего понимания расчетов следует их рассмотреть на примере. Исходные данные для примера – это плита с размерами 6х6 м, толщина 200 мм.

  • значение для площади поперечной плоскости плиты равно 6 м * 0,2 м = 1,2 м2;
  • параметр минимальной площади прутьев арматуры 1,2 м2 * 0,3% = 0,0036 м2 , переведя в более удобные единицы измерения, получим 36 см;
  • значение минимальной площади прутьев, располагающихся в одном направлении в одном ряду 36 см2/2 = 18 см2.

Далее потребуется ГОСТ 57 81-82, в котором указан перечень арматурных прутьев. Этот документ содержит список площадей сечения одного стержня. Чтобы было удобней, можно воспользоваться расширенным изданием сортамента. В нём указано, что для полученного сечения одного ряда сетки допускается использование нескольких вариантов прутьев:

  • 12 мм диаметр прута – 16 штук;
  • 14 мм диаметр прута – 12 штук;
  • 16 мм диаметр прута – 9 штук;
  • 18 мм диаметр прута – 8 штук;
  • 20 мм диаметр прута – 6 штук.

Выбрав вариант с использованием 12 мм диаметром стержня, для правильного их распределения необходимо составить схему. При помощи чертежа можно безошибочно провести расчёт параметра шага. С длинной стороны в 6 м с учетом использования 16 штук прутьев выходит значение, равное 400 мм. Лучше всего назначить максимально возможное значение, которое равно 300 мм. Для придания конструкций надежности, для прутьев, располагающихся вертикально, берётся значение 8 мм, при этом шаг равен 300 мм.

Расчёт количества арматуры

Чтобы было удобнее и проще проводить закупку материалов, предварительно проводят вычисление их количества. Если имеется составленная схема конструкции плитной основы, такой процесс не слишком сложный. Чтобы вычислить длину прутьев, нужно учитывать значение бетонного слоя защиты в толщину. Он располагается с каждой стороны и ширина его равна 20-30 миллиметров.

  1. Параметр длины одного прута: 6000 — 30*2 = 5940 мм.
  2. Значения количества прутьев для одного направления: 5940/300 = 19,8, принимаем 20 шт.
  3. Значение количества прутьев для двух сеток: 20*2*2 = 80 шт.
  4. Значение длины 1го прута для хомутов П-образного типа: 200 мм + (200 мм * 2)*2 = 1 м.
  5. Значение количества прутьев: 20*2 = 40 шт.
  6. Параметр общей длины стержней с сечением диаметра 12 мм: 80*5,94 м +40*1 м = 515,2 м.
  7. Значение массы прутьев (при вычислении опираются на сортамент): 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет армировочных прутьев, расположенных в вертикальном направлении:

  1. Параметр длины одного прута: 200 — 20*2 = 140 мм.
  2. Значение количества прутьев: 20*20 = 400 шт.
  3. Значение общей длины при диаметре прутьев в 8 мм: 8 мм = 400*0,14 = 56 м.
  4. Значение массы прутьев арматуры: 56*0,395 = 22,12 кг.

Получив указанные значения, стоит учитывать стандартную длину прутьев, которая составляет 11,7 м. Соответственно, необходимо для каркаса 5-6 штук прутьев, сечение которых 8 мм.

К такому важному процессу, как армирование монолитного фундамента, необходимо подходить весьма скрупулезно. Учитывая свойства армирующего каркаса, весь процесс должен проходить без ошибок, в особенности это касается расчётов. Если сделать всё правильно и своими руками, то можно не только сэкономить на услугах строительной бригады, но и обеспечить конструкции фундамента надежность, прочность и устойчивость на многие десятилетия.

Вконтакте

Facebook

Twitter

LiveJournal

Одноклассники

Мой мир

Загрузка…

ownhouse.pro

Как правильно ставить и вязать арматуру для монолитного бетонирования?

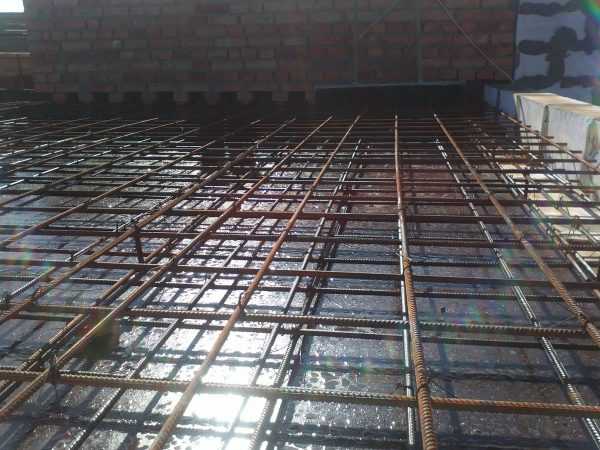

Армирование монолитной плиты — это сложная и ответственная задача. Конструктивный элемент воспринимает серьезные изгибающие нагрузки, с которыми бетону не справится. По этой причине при заливке монтируют арматурные каркасы, которые усиливают плиту и не дают ей разрушаться под нагрузкой.

Как правильно армировать конструкцию? При выполнении задачи нужно соблюдать несколько правил. При строительстве частного дома обычно не разрабатывают подробный рабочий проект и не делают сложных расчетов. Из-за небольших нагрузок считаю, что достаточно соблюсти минимальные требования, которые представлены в нормативных документах. Также опытные строители могут заложить арматуру по примеру уже сделанных объектов.

Плита в здании может быть двух типов:

  • фундаментная;
  • перекрытия.

В общем случае армирование плиты перекрытия и фундаментной не имеет критических отличий. Но важно знать, что в первом случае потребуются стержни большего диаметра. Это вызвано тем, что под элементом фундамента есть упругое основание — земля, которое берет на себя часть нагрузок. А вот схема армирования плиты перекрытия не предполагает дополнительного усиления.

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага. При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза.

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм.
При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Армирование монолитной плиты перекрытия

Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:

  • сплошное;
  • ребристое:
  • по профлисту.

Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.

Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.

Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.

Стоит рассмотреть несколько вариантов армирования.

Перекрытие по профлисту

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

  • рабочие стержни в ребрах;
  • сетка в верхней части.

Армирование плиты перекрытия по профлисту

Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.

Сплошная плита

Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм. В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400

otoplenie-help.ru

Как армировать монолитную плиту 🚩 армирование монолитного перекрытия 🚩 Строительные материалы

Автор КакПросто!

Монолитная плита, которая может быть полом, стеной или потолком, укрепляется арматурой для прочности. Решетка состоит из железных прутов, их размер и расстояние между ними зависят от площади, которую покрывает плита.

Статьи по теме:

Инструкция

Если монолитная плита перекрывает пролеты более восьми метров, примените предварительно напряженную сетку арматуры из высокопрочных канатов. Когда плита опирается на колонны, и у них нет капителей, усильте дополнительным армированием те участки монолита, которые лежат на верхушках опор. Это исключит продавливание перекрытия при эксплуатации.

Существуют стандартные сварные сетки для армирования монолитных плит. Не стоит брать металлический прут диаметром меньше 4-6 миллиметров. Обычно используется изделие сечением 8-14 миллиметров, выбор значения зависит от расчетной нагрузки. Расстояние между прутками арматуры не должно быть больше 40-60 сантиметров.

Толщину самой плиты рассчитывайте от величины площади пролета. Принято соотношение 1:30, то есть при ширине перекрытия между несущими стенами в шесть метров толщина монолита будет составлять двадцать сантиметров. Если этот показатель уменьшается, нужно будет увеличить армирование металлическими прутами.

Один слой армирования возможен при толщине монолитной плиты менее пятнадцати сантиметров, если соблюдены все остальные условия нормативной документации. При большей толщине перекрытия нужно укладывать два слоя металлической сетки: вверху и внизу.

Арматуру вяжут специальной проволокой, размер ячеек зависит от назначения плиты. Основная сетка должна состоять из прутков одного диаметра. Дополнительное армирование применяют в следующих местах: в средней части плиты на нижней сетке, на опорах, в местах сосредоточия нагрузки на плиту, вокруг отверстий. Для этой цели берут отдельные арматурные прутья длиной от 40 до 150 сантиметров. Размер их зависит от ширины пролетов и нагрузок.

Конструкцию с опалубкой и арматурой заливают жидким бетоном не ниже М200. У вас получится монолитная плита перекрытия, но не раньше чем через месяц, только тогда бетон наберет 100% прочности.
