как выбрать оптимальное сочетание и произвести монтаж

Керамическая и каменная плитка — один из самых износостойких и долговечных видов напольных покрытий. Она привлекает покупателей высокими эстетическими характеристиками, гигиеничностью и экологичностью, устойчивостью к огню и прочностью. Но для многих облицовка обладает существенным недостатком — плохой теплопроводностью, то есть покрытие всегда остается холодным. Это удобно летом, когда в квартире жарко, но осенью и зимой стоять на холодном полу неуютно. Особенно недостаток ощутим в семьях, где есть маленькие дети: они часто простужаются, если ходят босиком.

Это ограничение легко устранить, если установить пол с подогревом. В статье мы расскажем, какую систему лучше всего приобрести и как уложить плитку на теплый пол. Также кратко опишем вид облицовки, который сохранит тепло без дополнительных монтажных работ.

Какой теплый пол используют под плитку

Керамическая, керамогранитная и каменная облицовка — универсальные типы покрытия, они совместимы с любой системой напольного отопления.

Рассмотрим каждую подробно.

Кабельная система — самый доступный вариант под плитку

Самое популярное решение — монтаж нагревательного кабеля. Вы можете купить отдельный шнур и протянуть его по выбранной площади, либо приобрести нагревательный мат. Это сетка, на которой уже закреплен кабель, вам остается ее размотать и постелить. О том, как его монтировать и уложить поверх керамику, расскажем ниже.

Укладка плитки на инфракрасный теплый пол

Сегодня с кабельными электрическими системами конкурируют инфракрасные модели, в которых обогрев осуществляется за счет колебания волн в инфракрасном диапазоне. На рынке представлено 2 вида изделий:

• Если выберете пленочный инфракрасный пол, нельзя будет добиться надежного сцепления пленки с плиткой. Иногда мастера рекомендуют между пленкой и облицовкой монтировать слой гипсокартона. Он не заберет тепло, но обеспечит хорошую адгезию.

• Стержневой тип инфракрасного пола напоминает кабельный: полотно состоит из токонесущих шин, которые соединены гибкими карбоновыми стержнями. Каждый стержень действует независимо от остальной системы, поэтому поломка одного участка не выведет из строя всю конструкцию. Система саморегулирующаяся, что исключает перегрев изделия. Однако стоимость таких моделей в 1,5-2 раза выше пленочного и в 3 раза больше кабельного.

С точки зрения экономии электроэнергии, инфракрасный теплый пол — оптимальное решение. Но, как видите, у каждого его подвида есть эксплуатационные или ценовые нюансы.

Водяной теплый пол и керамическая плитка

Третий тип пола с подогревом — водяной, в виде труб, расположенных в бетонной стяжке. Облицовка кладется не на саму систему, а на бетон. Водяная конструкция экономична и эффективна, с ее помощью, как правило, обогревают не отдельные участки, а всю комнату или даже целый дом. Однако у системы есть ряд существенных ограничений:

• Бетонная стяжка с вмонтированными в нее трубами и уложенной плиткой уменьшают высоту помещения примерно на 10 см.

• В несколько раз увеличивается нагрузка на перекрытия.

• Если вы подключаетесь к системе центрального отопления, необходимо об этом проинформировать управляющую организацию и получить ее разрешение. А также поставить дополнительное оборудование для регулировки перепадов температуры между теплоносителем в радиаторах и в трубках.

• Невозможно быстро определить место протечки и оперативно ее устранить.

Недостатки водяного теплого пола делают его менее востребованным в квартирах в сравнении с электрическими аналогами. Его часто устанавливают в коттеджах и частных домах с автономной системой отопления.

Что такое ректифицированная плитка и можно ли ее класть на теплый пол

Некоторые производители после обжига обрезают изделия и делают их единоразмерными, например, 30х30 см. Подрезанная плитка называется ректифицированной: у нее острые края, и ее можно уложить с минимальными швами в 1-3 мм.

Напольное покрытие выглядит цельным, но его не рекомендуют монтировать на теплый пол. Под воздействием температурных перепадов плотность и объем плиток незначительно, но меняется. Отсутствие швов и естественная усадка дома приводит к деформации покрытия. Для системы напольного обогрева покупайте традиционную керамическую плитку и керамогранит.

Как положить плитку на теплый пол: пошаговая инструкция

Мы расскажем про укладку керамической напольной плитки на кабельный теплый пол на основе нагревательных матов. Именно этот вариант мастера считают оптимальным по соотношению эффективности, финансовых и временных затрат. С укладкой справится даже человек, не имеющий специальных навыков.

Всю работу условно делят на 2 этапа: укладка пола, затем облицовка. Пошагово распишем каждую стадию.

Укладка теплого пола под плитку

Мы предполагаем, что у вас пол уже выровнен, залита и высохла стяжка. Важно, чтобы в основании не было трещин, иначе эффективность нагревательных элементов снизится. Чтобы предотвратить расход тепла на прогрев перекрытий, постелите тонкую фольгированную теплоизоляцию. Теперь переходим к пошаговому описанию ваших действий.

• Определите в каких местах необходимо уложить маты, а где будут «мертвые зоны»: под мебелью, крупной бытовой техникой и коврами. Это сэкономит расход энергии и материалов.

• Проштробите отверстие в стене для установки терморегулятора и канавку в полу для укладки датчика температуры, монтажных концов нагревательной секции и силового подводящего кабеля.

• Очистите пол от строительного мусора и обработайте основу грунтовкой, чтобы улучшить ее контакт с клеем.

• На заранее выделенную площадь подогрева разложите нагревательный мат так, чтобы кабель находился от стен на расстоянии 5 см, а от других обогревательных приборов (радиаторов, стояков) — 10 см.



• Чтобы расположить мат по всей комнате, разрежьте сетку ножницами, не затрагивая шнур. При укладке следите, чтобы нагревательные элементы не накладывались друг на друга и не пересекались.

• Выведите монтажные концы мата к распределительной коробке терморегулятора через подготовленную канавку.

• Проверьте работоспособность системы. Для этого мультиметром измерьте сопротивление мата и температурного датчика. Их значения должны соответствовать цифрам, указанным в паспорте изделия.

• Смонтируйте датчик и термостат.

• Проверьте работу системы, подав электричество примерно на 1 минуту. Когда на термостате зажжется светодиод, и мат начнет нагреваться, отключите питание.

Первый этап работы завершен. Если изделие работает, переходите к укладке плитки.

Укладка плитки поверх теплого пола

Чтобы произвести монтаж качественно, нужно правильно выбрать клей. Он должен сохранять прочность при перепадах температур, иначе под воздействием тепла смесь быстро потрескается, и керамика отвалится. Выбирайте модели с температурным диапазоном от -30 до +90 градусов. Теперь переходите к укладке.

• Небольшими площадями наносите клеевой раствор на маты. Толщина слоя должна быть не меньше 1 см. Это обеспечит лучшую теплопроводность.

• Пройдитесь зубчатым шпателем, чтобы увеличить адгезивные свойства клея.

• Приложите плитку на нужное место и слегка придавите. Будьте осторожны при надавливании, чтобы не повредить кабель.

• Клей должен соприкасаться со всей поверхностью плитки, без образования воздушных прослоек.

Включать теплый пол можно только после полного высыхания кладки. Обычно на это уходит 3-4 недели.

Что такое «теплая» напольная плитка

Говоря о том, как использовать плиточную облицовку и сохранить тепло, нельзя проигнорировать особый вид керамической «теплой» плитки — пенокерамику. Технологию ее производства разработали в Японии. Глиняную массу при обжиге равномерно заполняют пузырьками воздуха, которые делают структуру изделия пористым и создают теплоизоляционную прослойку. Если вы босой ногой наступите на пенокерамическую плитку, ее поверхность будет комфортно теплой, примерно комнатной температуры.

Достоинства «теплой» плитки в сравнении традиционной очевидны: не нужно никаких дополнительных затрат и усилий на монтаж пола. Согревающий эффект достигается естественным путем, и вы экономите на коммунальных платежах.

Однако у изделия есть существенные недостатки. Пористая структура уязвима к точечным ударам, покрытие хрупкое в сравнении с аналогами. Его цена в 2-3 раза выше усредненной стоимости керамики. К тому же на рынке пенокерамика появилась относительно недавно, и срок ее эксплуатации слишком маленький, чтобы делать однозначные выводы.

Керамическая плитка и теплый пол — строительный тандем, который сделает ваш дом уютным. Вы можете положить систему по всему периметру и заменить ею центральное отопление, либо постелить ее на отдельных участках, например, рядом с ванной и раковиной или вдоль рабочей зоны на кухне. Тогда повседневные дела будут проходить приятно и комфортно.

Теплый пол под плитку – пошаговая инструкция монтажного процесса

Содержание:

1. Какой теплый пол лучше
2. Этапы монтажа
   • Этап №1 – подготовительный
   • Этап №2 – монтаж теплого пола
   • Этап №3 – подготовка под укладку плитки

Керамическая плитка всегда была одним из самых востребованных напольных покрытий. Это прочный материал с огромным разнообразием декоративного покрытия, практичный и долговечный. Но есть у плитки и еще одно положительное качество — она имеет высокий показатель теплопроводности. А, значит, теплый пол под плитку – это реальная возможность организовать эффективно работающую систему отопления. И насколько она прохладна летом, за что мы ее и ценим, настолько же она может быть теплой в холодное время года.

Но многих потребителей сегодня интересует еще один вопрос, он касается выбора теплого пола под плитку. Всем нам известно, что теплые полы могут работать от разных источников тепла:

• От электрического тока.
• От горячей воды, которая движется внутри трубной системы, уложенной в толщу основания пола.

Так какая же система лучше? Если говорить об эффективности теплоотдачи, то все варианты прекрасно работают. И сравнение в этом плане делать будет неправильно. Сравнивать можно по двум показателям: стоимость теплого пола и сложность проведения монтажных работ. Можно сюда добавить эксплуатацию и расходы, связанные с ней.

Уложенная плитка на теплом полу

Какой теплый пол лучше

• Самый сложный в процессе монтажа – водяной теплый пол. Самый простой – инфракрасный.
• Для водяного теплого пола необходимо приобрести достаточно большое количество комплектующих. Здесь не только трубы, но и смесительный узел, терморегулятор и термодатчик. Все это стоит недешево. К тому же цена может вырасти из-за увеличения обогреваемой площади, потому что увеличивается не только длина трубной разводки, но и размеры коллектора, в котором устанавливаются дополнительные элементы запорной арматуры и блока контроля.
• По расходам самый неэффективный электрический теплый пол под плитку с нагревательным кабелем. Он больше всех потребляет топлива. Самый дешевый в этом плане водяной вариант.
• Простота эксплуатации зависит от наличия системы автоматики. Если она присутствует и обладает высокими характеристиками, то проблем с эксплуатацией системы отопления не возникает. Вы просто задаете параметры, а автоматика сама следит за ними и контролирует весь процесс от начала до конца. Правда, стоимость самой автоматики резко повышает цену теплого пола.
• Что касается разновидности электрических теплых полов, то необходимо отметить, что кабельный вариант обязательно укладывается в стяжку. Это уменьшает такой показатель, как высота потолков в помещении. А вот на маты или пленочный вариант керамическая плитка может укладываться без подготовительных операций. Обе конструкции обладают достаточной прочностью. На них наносится плиточный клей для теплого пола, на который укладывается сама плитка.

Итак, критерии выбора определены, теперь можно переходить к самому выбору, а далее непосредственно к процессу укладки теплого пола под плитку.

Нанесение плиточного клея

Этапы монтажа

В этой статье мы не будем вдаваться в подробности, как уложить теплый пол, каким способом, как подключать его к отопительной сети дома или к электрической сети переменного тока. Нас будут в основном интересовать этапы монтажа теплого пола под плитку.

Этап №1 – подготовительный

Он используется для всех видов теплых полов. Что для этого необходимо сделать:

• В первую очередь производится исследование напольного основания на предмет обнаружения его дефектов и изъянов.
• Если таковые обнаружены, то от них необходимо избавиться.
• Если основание пола – бетонная плита перекрытия, то самый простой вариант избавиться от дефектов – залить стяжку. Обратите внимание, что лучше всего, если стяжка будет выполнена из готовой сухой смеси, предназначенной специально для теплых полов. Ее можно купить в любом строительном магазине. Здесь важно правильно провести подготовку смеси к применению. На упаковке есть подробная инструкция.
• Если полы в доме деревянные, то их придется ремонтировать и выравнивать с помощью фанеры или влагостойких листов ДСП. Сегодня все чаще мастера используют гипсоволокнистые листы.
• Если основание пола готово, его необходимо обязательно закрыть двумя слоями: гидроизоляцией и теплоизоляцией. В настоящее время на рынке можно приобрести рулонные или плитные материалы, так сказать, два в одном. Они выполняют сразу две функции: изоляции и утепления. Воспользуйтесь этим вариантом, он проще в монтаже и является обладателем высоких технических характеристик.
• Перед заливкой стяжки по всему периметру помещения обязательно устанавливается демпферная лента. При штатном режиме работы теплого пола происходит нагрев стяжки, а, значит, будет обязательно происходить ее расширение. Так вот эта самая лента дает возможность расширяться стяжке без создания напряжения между нею и стенами.

Схема сборки

Этап №2 – монтаж теплого пола

А вот этот этап сильно отличается в зависимости от того, какой теплый пол под плитку вами выбран для установки.

К примеру, водяной теплый пол под плитку. Как происходит его монтаж. Во-первых, поверх уложенного ранее пирога укладывается металлическая сетка, которая будет выполнять сразу две функции:

1. К ней будут крепиться трубы теплого пола, для чего можно использовать различные крепежные детали (хомуты, клипсы, проволоку, самоклеющуюся ленту и прочее).
2. Для залитой по теплому полу стяжки сетка будет играть роль армирующего каркаса. Основание под керамическую плитку будет соответствовать всем требованиям прочности и надежности.

Укладка кабеля на пластиковые крепления

Точно также можно уложить и кабельный теплый пол под плитку. Кстати, эта технология не единственная. Сегодня производители предлагают несколько вариантов крепления труб и кабеля на полу. К примеру, это могут быть специальные пластиковые плиты, на поверхности которых установлены своеобразные выступы в виде маленьких бобышек. Расстояние между ними определяется диаметром труб или кабеля. Именно эти выступы и держат нагревательный элемент теплого пола и не дают ему смещаться. Это и есть крепление. Выступы расположены порядно, так что соорудить на полу необходимую схему распределения трубы или кабеля будет очень даже просто.

Маты теплого пола под плитку – это готовое изделие из синтетической сетки, в которую встроен нагревательный кабель с небольшим диаметром. Это рулонный материал, который раскатывается на полу рядами, уложенные полосы соединяются между собой в последовательной электрической цепи. Маты можно легко подрезать под необходимый размер длины, так что проблем с подгонкой теплого пола под определенный размер помещения не возникает.

ИК пол под плитку

Пленочный теплый пол под плитку укладывается точно так же, как и электрические маты. Правда, здесь вариаций исполнения типоразмера в несколько раз больше. Инфракрасный теплый пол под плитку выпускается в виде рулонов, плитами (прямоугольными, квадратными). Это дает возможность рационально разместить элементы по свободной площади, не занимаемой мебелью, сантехникой и другими элементами интерьера дома.

Внимание! Необходимо сделать одно очень важное примечание. Устройство теплого пола под плитку не предназначается для больших механических нагрузок. Поэтому любую конструкцию не устанавливают под мебель и другие тяжелые предметы.

В процесс монтажа водяной трубной конструкции обязательно входит установка коллекторной группы. Это устройство монтируется в специальный ящик, который может быть открытого или закрытого типа. Чаще всего под коллектор устраивается ниша в стене, куда ящик и монтируется. Коллектор обеспечивает эффективную работу теплого пола, а точнее сказать, в нем происходит регулирование температуры теплоносителя посредством смешения двух сред: горячей и охлажденной воды. Одна поступает из подающего контура системы отопления, вторая из обратного контура.

Заливка стяжки

Когда уже было упомянуто о коллекторной группе выше, говорилось о том, что она повышает стоимость всего водяного теплого пола. Почему? Все дело в том, что коллектор – это не только соединение труб, это определенное количество запорной арматуры, манометров и термометров. В некоторых моделях устанавливаются целые блоки автоматики, которые контролируют и регулируют подачу теплоносителя в зависимости от выставленного температурного режима. Автоматизированный коллектор дает возможность правильно настроить работу теплого пола, а соответственно и сэкономить на потреблении топлива.

И последнее в этом разделе – это установка термостата и термодатчика. Оба эти прибора являются неотъемлемой частью и водяного, и электрического теплого пола. Первый прибор крепится на стену, второй укладывается в полу рядом с проложенными нагревательными элементами.

Теплый пол под керамическим покрытием в ванной

Этап №3 – подготовка под укладку плитки

Итак, система напольного отопления смонтирована. Ее перед дальнейшей отделкой надо обязательно проверить, как она работает, нет ли дефектов, не сделано ли ошибок. В водяную трубную конструкцию подается теплоноситель под давлением 3 атм. Этого достаточно, чтобы ненадежные стыки и соединения начали течь. Если такие дефекты обнаружены – сразу же исправляйте ошибки.

Электрические теплые полы проверяются подачей тока на систему нагревательных элементов. Если какой-то участок не греет, значит, неправильно было проведено соединение. А может быть, вы приобрели теплый пол с заводским дефектом. В общем, на этой стадии необходимо провести тестирование и выявление изъянов, а также их устранение.

После чего на трубную и кабельную конструкцию наносится стяжка, которую можно будет нагружать через 7-10 дней после заливки. Теперь можно переходить к самой укладки керамической плитки на теплый пол.

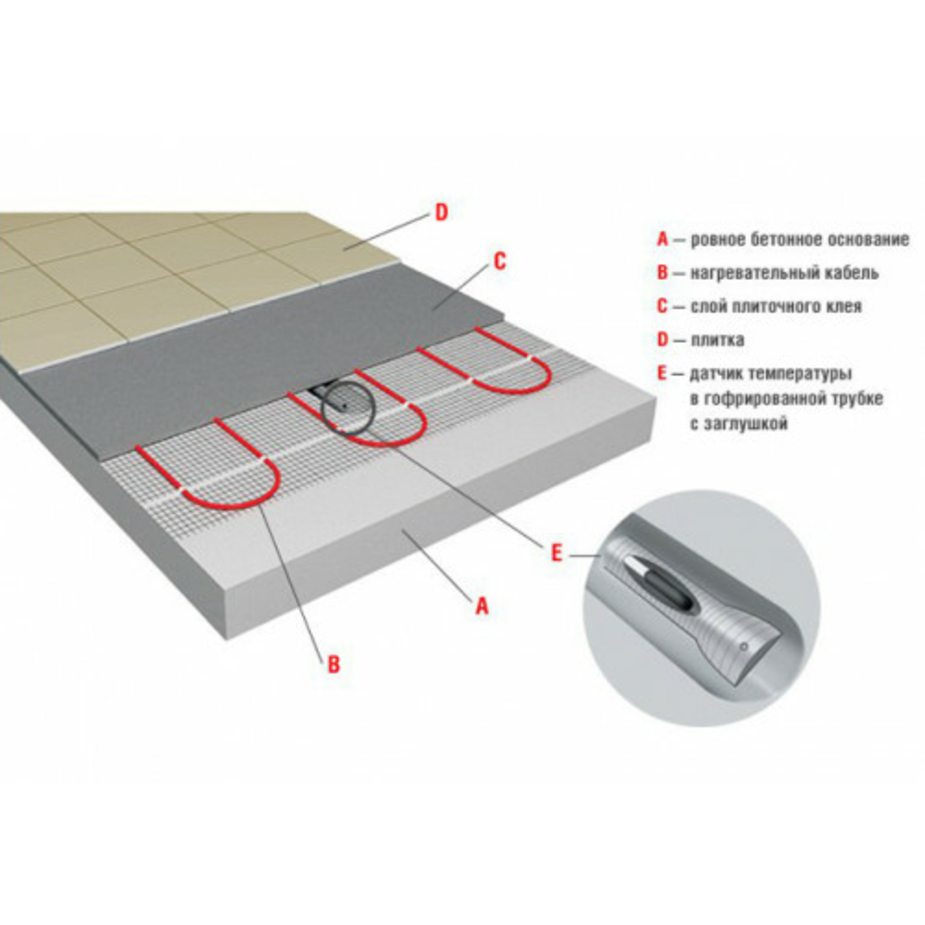

Общая схема процесса

Если кафель будет укладываться на стяжку, то данная технология ничем не отличается от стандартной. О ней мы говорить не будет, это тема не нашей статьи. А вот если плитка будет укладываться непосредственно на саму конструкцию теплого пола, тогда есть определенные моменты, связанные с качеством проведения данного вида монтажных работ.

• В первую очередь необходимо правильно выбрать плиточный клей. Любой здесь не подойдет. Вам необходим специальный клеящий раствор, на упаковке которого написано – клей для теплого пола. Чаще всего в строительных магазинах он продается в сухом виде, который строго по инструкции надо развести водой.
• Пленочный теплый пол лучше накрыть полиэтиленовой пленкой, выполняющей функции гидроизоляции.
• Клеевой раствор наносится не очень толстым слоем, здесь важно создать условия ровной укладки плитки.
• Вместо кафеля точно таким же образом можно уложить и теплую плитку для пола, изготовленную из полимера.

Не забудьте оценить статью:

Как установить теплый пол под плитку

Чаще всего полы с подогревом можно найти в ванной комнате. Таким образом, само собой разумеется, что большую часть времени профессионалы в области торговли и домовладельцы устанавливают систему лучистого обогрева пола под кафельным полом.

Флагманский продукт компании WarmlyYours Radiant Heating, система TempZone™ была специально разработана для обогрева кафельных, мраморных и каменных полов путем заделки в тонкий слой или самовыравнивающийся цемент под напольным покрытием (в отличие от некоторых других систем обогрева, которые нагреваются из-под пола и устанавливаются между лагами пола). Системы электрического обогрева TempZone™ доступны в четырех форматах: Flex Rolls, Easy Mats, Cable и Custom Mats. Существует много различий между системами, основанными на рулонах, тепловых матах или кабелях. Например, TempZone™ Flex Rolls просты в использовании и доступны по цене, что делает их одним из самых популярных продуктов компании. Их можно устанавливать практически под любым типом напольного покрытия, приклеивая их к черновому полу, разрезая и поворачивая сетку на повороты и подключая систему к термостату.

Если вам интересно, как установить обогрев под кафельным полом, вам повезло. В этом посте мы рассмотрим, как эти нагревательные изделия устанавливаются под наиболее часто нагреваемый материал для полов — плитку. Процесс зависит от напольного покрытия (поэтому укладка деревянного пола будет отличаться от того, как вы укладываете ламинат). Рулоны TempZone Flex

доступны по цене и просты в установке.

Конечно, перед началом установки необходимо ответить на несколько вопросов. Вам нужно знать, какой тонкий слой использовать, нужна ли изоляция, как при необходимости придать кабелю свободную форму и как убедиться, что плитка на полу ровная. Следуя этим пошаговым инструкциям, вы сможете ответить на эти вопросы и узнать, насколько просто установить электрическую систему обогрева пола.

1. Измерьте помещение, которое вы хотите обогреть.

Измерьте всю комнату, исключив постоянное оборудование, такое как туалетные столики, туалеты, ванны, душевые и вентиляционные отверстия в полу. Вы будете использовать эту информацию для создания эскиза проекта, который включает в себя размеры помещения (а не только искомое покрытие обогрева в квадратных футах), который вы отправите в WarmlyYours. Затем наша команда опытных инженеров создаст индивидуальный план SmartPlan, как правило, всего за один день. В вашем бесплатном плане установки WarmlyYours будет подробно описано, как именно должна быть установлена ​​ваша система обогрева пола в соответствии с вашими измеренными параметрами.

Цифровой омметр подтвердит, что ваша система обогрева пола находится в хорошем рабочем состоянии.

2. Проверьте рулоны электрического обогрева пола.



С помощью цифрового омметра проверьте рулоны напольного отопления, чтобы убедиться, что они находятся в хорошем рабочем состоянии. Результаты должны быть в пределах 15 процентов от значения, указанного на ярлыке UL на изделии.

3. Осмотрите черновой пол.

Подметите пол, чтобы убедиться, что на нем нет гвоздей или других острых предметов, которые могут повредить нагревательный элемент (это также относится к вашим полам и стенам). Если ваш черновой пол состоит из бетонной плиты, вам нужно приклеить пробковую или синтетическую пробковую подложку в шахматном порядке, прежде чем начинать установку напольного отопления. Если у вас деревянный пол, подложка не нужна.

Подложка из синтетической пробки CeraZorb была уложена под рулон TempZone Flex Roll, чтобы предотвратить поглощение тепла бетонным основанием.

4. Установите гибкий рулон.

Следуя плану установки, разверните рулон Flex Roll, пока он не достигнет другой стороны комнаты. Затем разрежьте сетку (не нагревательный кабель) и поверните рулон на 180 градусов, чтобы продолжить монтаж в другом направлении. Если вам нужно нагреть вокруг столба или сложного угла, вы можете свободно формировать кабель, чтобы он был более гибким. Просто удалите часть кабеля из сетки и свободно сформируйте кабель в соответствии с планом установки. В вашем плане установки также будет точно указано, сколько сетки необходимо удалить.

Во время установки Flex Roll используйте ленту или горячий клей, чтобы прикрепить сетку к черновому полу или подстилающему слою.

5. Разместите датчик.

Некоторые термостаты (например, Nest) считывают только температуру окружающей среды (или воздуха), поэтому датчик пола не требуется. Однако, если ваш термостат для обогрева пола позволяет использовать датчик пола, обязательно расположите датчик рядом с термостатом и точно между двумя нагревательными кабелями, стараясь не перекрывать их. Чтобы закрепить его на месте, вплетите его в сетку или используйте горячий клей.

6. Протестируйте систему еще раз.

Используйте цифровой омметр и проверку цепи, чтобы убедиться, что система все еще находится в хорошем рабочем состоянии.

Мы рекомендуем, чтобы подключение термостата выполнял лицензированный электрик. Нам часто задают вопрос: «Нужен ли для пола с подогревом отдельный контур?» Ответ заключается в том, что мы настоятельно рекомендуем, чтобы система отопления находилась в отдельной цепи, чтобы предотвратить ненужное срабатывание GFCI в термостате.

8. Установите плитку.

Вам может быть интересно, нужна ли вам специальная плитка для теплых полов? Нет, почти любую плитку можно укладывать поверх наших систем обогрева TempZone, но, конечно, всегда полезно свериться с рекомендациями производителя плитки, чтобы убедиться в этом.

Наконец, нанесите слой модифицированного материала Thinset на нагревательный элемент и установите сверху плитку. Чтобы убедиться, что пол абсолютно ровный, вы можете использовать механическую систему выравнивания, такую ​​как система контроля залипания плитки Spin Doctor. После того, как слой затвердеет, вы готовы пользоваться всеми преимуществами вашего нового пола с подогревом!

Механическая система выравнивания гарантирует, что у вас не возникнет нежелательной деформации плитки.


Помимо рулонов TempZone™ Flex, еще одним очень популярным вариантом обогрева пола под плитку является кабель TempZone™ с монтажной мембраной Prodeso. Этот вариант более дорогой, но установка особенно проста. Кроме того, он предлагает преимущества предотвращения образования трещин, а также возможность гидроизоляции (с отдельными аксессуарами). Для получения дополнительной информации об установочной мембране Prodeso щелкните здесь. Вы также можете узнать больше о рулонах TempZone™ Flex и процессе установки здесь.

После того, как вы ознакомитесь с доступными системами обогрева пола, ознакомьтесь с Конструктором предложений по теплым полам. Он покажет вам, какие продукты лучше всего подходят для вашего проекта, сколько стоит плитка с подогревом и многое другое. Это лучшее место для начала, если вы заинтересованы в собственных полах с подогревом.

Расскажите нам о своем проекте Наша команда Radiant Experts готова помочь! Просто расскажите нам немного о себе и своем проекте, чтобы начать.

Как самостоятельно установить электрические теплые полы

Электрические теплые полы очень популярны, потому что они не занимают много места и, следовательно, при последующей установке не слишком поднимают уровень пола. Узнайте, как установить электрический теплый пол в помещении, как правильно разместить каждый нагревательный мат, как установить необходимый датчик, как проложить электрические кабели от нагревательного мата к контроллеру термостата и протестировать систему, а также какие общие вопросы .

Предупреждение об электробезопасности для матов и кабелей электрического теплого пола

Предупреждение : Для выполнения электромонтажных работ необходимо соблюдать правила электротехники. Щелкните здесь для получения дополнительной информации. Пожалуйста, ознакомьтесь также с нашим проектом о новых цветах проводки и кабелей.

Кабели для теплого пола можно приклеить к мату для ускорения монтажа или разложить по помещению. В свободном состоянии он обычно находится под стяжкой пола, а сам кабель имеет больший размер.

В некоторых местах с высокими потерями тепла, таких как зимние сады, может быть проложен кабель мощностью 200 Вт на кв. м, поэтому, пожалуйста, убедитесь, что вы точно понимаете, что делаете, или обратитесь к квалифицированному электрику, чтобы установить пол для вас.

Имея это в виду, для окончательного подключения к сети потребуется квалифицированный электрик, а если вы работаете на большой площади, кабели и маты потребуют дополнительного планирования из-за расчетов нагрузки, необходимых для обеспечения безопасности. Для некоторых крупных установок может потребоваться полностью отдельный источник питания.

Теплые полы Затраты на техническое обслуживание и распределение тепла

Теплые полы быстро становятся наиболее популярным видом отопления. В большинстве случаев они недороги в установке, экономичны в эксплуатации, не требуют обслуживания и, прежде всего, обеспечивают полное распределение тепла.

Используя термостаты в отдельно контролируемых зонах по всему дому, вы можете легко регулировать подачу тепла в каждую комнату и свести расходы на отопление к абсолютному минимуму.

Преимущества использования мата и системы электрического теплого пола

Электрические нагревательные маты невидимы, так как не видны радиаторы или обогреватели. Они могут использоваться как в жилых, так и в коммерческих объектах как в новостройках, так и в объектах, находящихся в процессе ремонта, реконструкции и реконструкции. №

Коврики можно укладывать практически под любой тип пола, в том числе под дерево, плитку и ламинат, что делает его идеальным для ремонта.

Даже уложенный поверх существующего пола и покрытый плиткой, высота пола не превышает 20 мм. Это означает, что переход из одной комнаты в другую осуществляется с помощью небольшого шага, который можно сделать привлекательным с помощью небольшого деревянного молдинга, приклеенного к поверхности только что отапливаемого пола.

На изображениях ниже вы можете увидеть преимущества и простоту установки по сравнению с обычным радиаторным отоплением. Сделай сам характер электрических напольных ковриков, особенно с использованием доступных комплектов для подогрева пола своими руками, делает их идеальными для большинства целей обогрева в большинстве домов.

Как работают электрические коврики для подогрева пола?

Сам по себе мат для теплого пола представляет собой просто транспортное средство, с помощью которого один электрический провод может быть проложен по комнате без скручивания или перекручивания, что может привести к разрыву кабеля и цепи. Кабель приклеивается к мату, а нижняя часть мата приклеивается к полу в той комнате, в которой вы его уложите.

Как показано на видео ниже, кабель должен начинаться и заканчиваться в одной и той же точке, чтобы обеспечить возможность подключения к блоку управления и термостату.

Электрический ток течет по кабелю, вызывая выделение тепла. Количество тепла полностью зависит от возможной мощности кабеля и настроек нагрева, которые вы используете на термостате.

Датчик, подключенный к термостату, также размещается под полом вместе с ковриком. Датчик измеряет температуру пола и дает команду блоку управления включать и выключать нагрев, чтобы обеспечить поддержание заданной температуры.

Важно, чтобы вы выбрали правильный тип нагревательного мата с правильной тепловой мощностью для типа пола, под которым вы хотите уложить нагревательный мат.

Установка мата с электрическим подогревом

Справочник по типам матов с подогревом, необходимых для различных напольных покрытий

Обратитесь за независимой консультацией к вашему поставщику или установщику относительно типа мата с электрическим подогревом, который вам нужен для того или иного типа напольного покрытия. . Этот раздел представляет собой просто руководство по различной мощности нагревательных матов и их обычному использованию.

Поговорите с поставщиком о наилучшей форме изоляции под нагревательным матом, если это возможно. Если все тепло может быть направлено вверх с помощью отражающей теплоизоляции под полом, то можно сэкономить даже деньги на руду.

Type of floor	Maximum Wattage per sq meter
Laminate flooring	130W/sqm
Carpet (on levelling compound or screed)	160 Вт/кв. (обычно в кабеле 7 мм)

Нужна ли мне изоляция под моим электрическим теплым полом?

Не обязательно, особенно если вы устанавливаете нагревательный мат в небольшом помещении, например, на кухне или в ванной. Тем не менее, изоляция пола в первую очередь остановит любое тепло, идущее вниз, и отразит его обратно вверх, что даст вам большую ценность за деньги. Подобные решения иногда зависят от того, какой шаг вы готовы сделать в комнате.

Утепленные подложки для плитки могут быть толщиной до 6 мм и приклеиваться к полу обеспечивают отличную изоляцию и очень прочное основание. При правильной установке и приклеивании каждого края к соседнему, эти подкладочные доски могут заменить фанерные усиливающие панели на деревянных полах. Это дает вам жесткость, которую вы требуете от деревянного пола плюс изоляция. Это очень важно при укладке плитки на деревянный пол с подогревом.

Изоляция под нагревательными матами сэкономит ваши деньги

Традиционные системы отопления или теплые полы – что лучше?

Римляне изобрели пол с подогревом, так что в этом нет ничего нового! Однако при правильной установке с правильно рассчитанными нагрузками это наиболее эффективная форма отопления.

Первый довод в пользу напольного отопления заключается в том, что для его работы требуется очень мало энергии. Отопление покрывает (почти) всю площадь поверхности пола, чтобы обогревать помещение наверху очень естественным образом, поскольку тепло в любом случае поднимается вверх.

Однако радиатор покрывает очень небольшой процент поверхности стен и должен работать очень усердно, чтобы выделять достаточно тепла для объема помещения.

Визуально полы с подогревом выигрывают на мили. Кто действительно хочет смотреть на радиатор на стене, каким бы современным он ни был? Полы с подогревом во всех форматах оставляют стены свободными для вещей, на которые действительно стоит обратить внимание.

Последним пунктом, который выводит напольное отопление на первое место, является аспект чистоты. Радиаторы пылятся, прячут носки и приглашают людей повесить на них мокрую одежду и полотенца. Это приводит к образованию конденсата, который, в свою очередь, приводит к плесени.

Как установить электрическую систему обогрева пола

Во-первых, вам нужно решить, насколько вы готовы поднять свой пол. Если это не проблема, рекомендуется сначала найти и установить несколько изоляционных плит на пол. Эти доски предотвратят потерю тепла в полу. Вы можете увидеть различные виды изоляции в изоляции для вашего проекта теплого пола.

Пример ступени, которая создается после установки теплых полов и как ее можно отделать деревянной планкой

Измеряется площадь, на которой будет установлен теплый пол. Делается эскиз пола, чтобы определить размер необходимого мата теплого пола, и маркируется место, где его следует разместить, включая положение подключений к источнику питания.

Напольная плитка может быть уложена поверх электрического теплого пола

Коврик должен начинаться и заканчиваться в одном и том же месте, как показано на видео ниже. Коврики обычно имеют ширину 500 мм, и когда достигается конец комнаты, мат разрезается и поворачивается, чтобы спуститься по полу в другую сторону.

Коврики не должны размещаться под кухонным гарнитуром или такими приборами, как стиральные и посудомоечные машины, и укладывать его прямо до края плинтуса бессмысленно, поэтому оставляйте его на 150 мм внутри этой линии. Это уменьшит количество необходимого коврика и, конечно же, снизит стоимость. Кроме того, никогда не обрезайте красный нагревательный кабель, только мат

. Обратите особое внимание на то, куда вы собираетесь подключать кабели, и убедитесь, что вы можете добраться до розетки, не слишком сильно повредив пол или стены. Вам также нужно будет разместить датчик в полу для термостата, поэтому убедитесь, что вы понимаете из инструкций, куда должны идти все кабели.

Все коврики и проводка разложены и спланированы там, где они должны быть установлены перед приклеиванием, включая всю проводку для контроллера и датчика. Нанесите клей на обратную сторону мата для теплого пола и убедитесь, что покрытие плотное. Сам клей будет годен примерно для 10-20 подъемов, поэтому, если вы допустили ошибку, вы можете просто поднять коврик и переключить.

Мат для теплого пола, уложенный на фанерное основание и измеренный таким образом, чтобы он не упирался в плинтус

С помощью мультиметра проверьте непрерывность тока по всему греющему кабелю и убедитесь, что сопротивление кабеля находится в допустимых пределах. Эти пределы будут показаны в инструкциях по установке, и вы можете увидеть, как работает мультиметр, из видео о теплом полу ниже.

Проверка нагревательных матов на электрическую целостность с помощью мультиметра

Как упоминалось выше, вы должны были определить, где будут начинаться и заканчиваться кабели, включая кабель датчика, до того, как вы начнете приклеивать мат. Как только вы подтвердите их размещение, выйдите на этаж, чтобы получить их. Прежде чем идти к контроллеру, кабели должны заканчиваться ниже уровня фактического нагревательного мата.

Свободный кабель питания должен быть врезан в пол, чтобы он не мешал и не двигался

Датчик температуры должен быть расположен до конца не выше верха мата и в В случае датчика кабель должен иметь конечную высоту прямо под ковриком. Кабели будут скручиваться, пока вы их прокладываете, поэтому, чтобы они не мешали, пока вы не уложите напольное покрытие, вы можете приклеить или приклеить их скотчем, чтобы они не мешали.

Следующим заданием будет определить, куда установить датчик пола. Он должен располагаться посередине между двумя трассами кабеля теплого пола.

Датчик температуры пола подключается к термостату и сообщает системе, когда достигается необходимое количество тепла. После этого термостат выключит обогрев.

Убедитесь, что вы определились с тем, где будет располагаться термостат и как вы проведете к нему датчик и силовые кабели. Провод датчика будет находиться в небольшом отрезке кабелепровода, конец которого должен быть заклеен лентой, чтобы не повредить сам датчик. Ознакомьтесь с инструкциями, чтобы узнать, насколько далеко в пол следует поместить датчик.

Избегайте повреждения датчика температуры, обмотав конец кабелепровода лентой.

Когда весь обогрев уложен, необходимо проверить его, чтобы убедиться, что ток доступен и непрерывен на протяжении всего участка, а сопротивление находится в допустимых пределах. Посмотрите внимательно видео, чтобы увидеть, как это делается. Необходимо снова проверить непрерывность, чтобы убедиться, что кабель не поврежден, и проверить сопротивление (см. наше видео о законе Ома, чтобы узнать больше о сопротивлении).

Регулярно проверяйте сопротивление при укладке мата для теплого пола

Что касается тестирования коврика, используйте клочок бумаги, чтобы регулярно записывать значения сопротивления на протяжении всей установки, сначала когда разворачивается коробка и снимается коврик, затем когда коврик разворачивается и укладывается и, наконец, когда все застряло. Также рекомендуется периодически проверять его во время укладки. Если что-то изменится, по крайней мере, вы можете что-то с этим сделать, пока не стало слишком поздно.

Когда вы довольны тем, что коврик уложен правильно, пришло время уложить на него плитку или другую поверхность, которую вы кладете. Опять же, прежде чем вы начнете укладывать пол, в последний раз проверьте всю цепь на сопротивление и непрерывность тока.

Если вы укладываете плитку, используйте эластичный клей для пола, а если вы укладываете плитку на фанерный пол, убедитесь, что ваш клей подходит для деревянных полов. Мы покрыли наш пол тремя слоями разбавленного (30 % воды/70 % ПВА), чтобы обеспечить герметизацию плиты и улучшить сцепление как с матом для теплого пола, так и с клеем для плитки.

Когда пол уложен и высох ( Например, плитка), отключите электричество в сети.

Проложите кабель датчика и конец нагревательного кабеля до блока термостата. У вас есть несколько вариантов, как это сделать:

• размещение кабелей в наземном коробе, ведущем к блоку термостата, скрытие их внутри короба
• Высверливание отверстия в стене и прокладка кабеля в стене, а затем протягивание или ловля кабелей через заднюю часть Коробка корпуса термостата через отверстие, просверленное в стене
• Прокладывание выхода из стены от уровня пола до коробки термостата

Мы предпочитаем прокладывать провода через стену, так как при этом все кабели остаются вне сайта и приводит к гораздо более аккуратной работе.

Используйте набор для доступа к кабелю, чтобы протянуть провода и кабели через стены. Доступен здесь, в нашем интернет-магазине. Если вы нажмете на ссылку, вы попадете в наш магазин инструментов, где вы сможете посмотреть видео о том, как используется комплект для доступа к кабелю, прежде чем покупать его.

Питание от сети теперь можно получать либо от подходящей розетки, либо от блока питания, если этого требуют ваши инструкции. Сетевое питание должно сначала подаваться на двухполюсный выключатель, который в выключенном состоянии разделяет фазу и нейтраль, а от двухполюсного выключателя питание подается на блок управления или термостат, где оно встречается с кабелями датчика и элемента от нагревательного мата.

Устройство подключается в соответствии с инструкциями производителя.

При подключении к системе «теплый пол» блок термостатического управления позволит вам установить температуру системы «теплый пол», а также позволит вам экономить электроэнергию.

Обратите внимание: цвета могут не соответствовать нашим цветам. Блоки датчиков обычно подключаются без соблюдения полярности, но, пожалуйста, проверьте каждую деталь вашей проводки у специалиста-электрика. Мы настоятельно рекомендуем вам, чтобы ваша проводка была проверена профессионалом, и если у вас есть какие-либо сомнения относительно того, как ее следует подключить, обратитесь к профессиональному электрику, который сделает это за вас.

После того, как все подключено, вы должны быть готовы к работе. Включите отопление и подождите, пока оно не включится. Если все в порядке, через несколько минут вы получите хороший теплый пол.

Некоторые общие вопросы и ответы о матах с подогревом пола

Вопрос: Почему существует два разных типа матов: один для деревянных полов, а другой для бетонных полов?

Ответ: Все нагревательные маты протестированы в соответствии с европейским стандартом IEC335/EN60335, рекомендуется устанавливать на деревянный пол не более 150 Вт/м2. Бетон поглощает тепло быстрее, чем древесина, и можно использовать мощность 200 Вт/кв. м.

Вопрос: Почему одни кабели на сетчатом коврике, а другие нет?

Ответ:  Маты для подогрева пола (на сетке) очень просты в использовании, но их способность нагревать пол ограничена, когда покрытие (например, бетон или глубокие плиты) толстое. Более толстые полы требуют больше энергии для их обогрева, поэтому используются более крупные кабели (до 7 мм). Нецелесообразно приклеивать их к коврику, так как они не такие гибкие и, вероятно, в любом случае просто оторвутся во время установки. Кабели большего размера поставляются в рулонах и вручную укладываются в помещение, зажимая их через равные промежутки времени.

Вопрос: Можно ли использовать нагревательные маты для всех типов полов?

Ответ: Да. Найдите систему подогрева пола, рекомендуемую для вашего типа пола, и посетите нашу страницу, посвященную теплоизоляции пола с подогревом.

Вопрос: Насколько безопасны электрические теплые полы?

Ответ: Очень безопасно. Убедитесь, что вы проверили свои кабели на всем пути установки и попросите электрика подключить вас к сети. Тогда у вас не должно быть никаких проблем с безопасностью.

Вопрос: Дорого ли эксплуатировать электрические теплые полы?

Ответ: Большинство производителей скажут вам, что стоимость эксплуатации системы подогрева пола в любой комнате примерно такая же, как и стоимость эксплуатации лампочек, используемых в этой комнате. Правда, он немного дороже (примерно на 20%), но многое зависит от того, как долго вы держите его каждый день и правильно ли используете термостаты.

Вопрос: Кто может установить?

Ответ: Любой человек может на законных основаниях самостоятельно установить маты для обогрева пола, он может даже предоставить розетки и выключатели в стене. На кухне и в ванной необходимо пригласить квалифицированного электрика для подключения к сети, а если вы проводите отопление от потребительского блока по отдельному контуру, то это также должен делать квалифицированный электрик. Короче говоря, любой электрический теплый пол должен быть установлен лицом, компетентным в этом, в соответствии с действующими правилами IEE 9.0060 и утвержденного документа части «P» строительных норм.

Вопрос: Гарантируется ли пол с подогревом?

Ответ: Большинство производителей предлагают 10-летнюю гарантию. При этом (обычно) на кабель дается гарантия десять лет, если он установлен в соответствии с инструкцией по установке.

Вопрос: Повлияет ли на плитку нагрев и охлаждение полов с подогревом?

Ответ: Плитка должна быть уложена на эластичный клей, который, если укладывать в соответствии с инструкциями и оставлять 10 мм поверх нагревательных кабелей, не пострадает.

Вопрос: Опасно ли прокладывать кабель теплого пола по деревянному полу?

Ответ: Нет. Нет, если используются кабели правильной мощности и соблюдаются инструкции производителя.
