Как поднять и установить на место готовую стену каркасного дома! | Самострой.

Я не претендую ни на авторство, ни на оригинальность идеи, но она была опробована на себе и отлично себя зарекомендовала.

Итак:

Строительство каркасного дома по технологии «Платформа» предполагает, что дом собирается из отдельных, заранее собранных стен.

После того как стена готова ее необходимо поднять и установить на свое место. Я собирал стены первого этажа прямо на фундаменте(плите) и тут у меня не возникло особых проблем.

Стены надо собирать там, где они будут потом устанавливаться. Речь конечно же не идет о межкомнатных перегородках небольшой длины, но когда речь идет о наружной стене из доски 150х50 длиной 10м вопрос о месте сборки непосредственно возле места установки такой стены стоит очень остро, т.к. сдвинуть такой вес даже на 1м в сторону становится очень сложно. Поэтому собирать каркасные стены я рекомендую на ровном основании непосредственно возле места будущей установки. Чуть сложнее при сборке на весу когда используется свайный либо ленточный фундамент, но и тут можно найти выход.

При сборке стен второго этажа я собирал стены на двух — трех досках проложенных поперек стоек будущей стены. Эту же методику можно использовать собирая стены на сваях.

Возвращаясь к нашей теме:

Как же поднять готовую стену?

Я крепил ручную лебедку к доске 150х50 приколоченной к опалубке фундамента(опалубка специально не разбиралась) и оттянутой прочной веревкой в противоположную от поднимаемой стены сторону.

Эта доска помимо функции крана служила также барьером препятствующим опрокидыванию стены наружу. На одну 10 метровую стену я использовал две лебедки, но в идеальных условиях лучше использовать три, т.к. у меня во время подъема стена слегка прогибалась посередине.

Поднимать стену таким образом можно даже одному, главное выполнять подъем равномерно, постепенно подтягивая лебедки одну за одной. В конце когда лебедки уже полностью затянут трос, но стена еще не будет стоять вертикально будет достаточно легкого усилия, чтобы установить ее на место. Именно в этот момент я рекомендую, не ослабляя лебедки выровнять стену(если это необходимо).

Эта технология подойдет и для второго этажа, только крепить опорную доску надо будет не к обвязке фундамента, а к каркасу первого этажа.

Ну а в случае фундамента на сваях можно прикрепить опорные доски прямо к нескольким сваям.

Если информация была вам полезной, то ставьте палец в верх и подписывайтесь на канал, чтобы не пропустить новое!

Читайте также:

Как я строил каркасный дом своими руками (Часть 1).

Способы увеличения деревянного дома | ОрловСтрой

После того, как люди построили деревянный дом, заселились, пожили в нем какое-то время, может возникнуть ситуация, что необходимо увеличить площадь здания. Причины этого могут быть разными – кому-то хочется иметь дополнительное место отдыха или рабочий кабинет, в семье появились дети, из-за чего стали необходимы дополнительные спальни. Есть несколько способов увеличить размеры уже готового дома из бруса.

Строительство второго этажа

Если изначально дом был одноэтажным, то можно увеличить его размеры за счет надстройки второго этажа, где будут располагаться дополнительные спальни. Но нужно понимать, что это серьезная перестройка здания, которая потребует значительных денежных вложений. Плюс такого решения – получение дополнительной полезной площади. Минусы – долго, дорого, не всегда возможно.

Какие работы придется провести владельцам дома, решившим достроить еще один этаж:

  • разборка крыши дома;
  • надстройка стен;
  • создание в потолке первого этажа отверстия под лестницу;
  • установка кровли после возведения стен.

Перед тем, как начать работы, необходимо составить проект и сделать расчеты. Нужно удостовериться, что фундамент и стены первого этажа выдержат нагрузку, которую на них станет оказывать второй этаж и крыша. Также стоит просчитать сумму, в которую обойдется строительство. Возможно, будет выгоднее надстроить не полноценный этаж, а мансарду или, если площадь участка позволяет, сделать пристрой.

Благоустройство мансарды

Если в доме предусмотрен просторный чердак, можно его переделать под жилую комнату. Для этого понадобится утеплить стены, пол и кровлю, чтобы в помещении было тепло, в него не задувал ветер. Также потребуется сделать окна, чтобы в комнату попадал свет. Можно прорубить окно во фронтоне или в самой крыше.

Иногда высоты чердака недостаточно, чтобы сделать полноценную комнату. В этом случае придется приподнимать крышу и увеличивать высоту стен. После чего устанавливать кровлю на прежнее место. Этот способ более сложный, чем простое перепрофилирование чердака в жилое помещение. И здесь, как и в случае с надстройкой второго этажа, необходимо проводить расчетные работы, так как увеличится нагрузка на коробку дома и его основание.

Строительство пристройки

Если участок, на котором возведен дом, просторный, можно увеличить его полезную площадь за счет пристроя, в котором будут располагаться дополнительные спальни, кабинет или любое другое помещение по выбору жильцов. В этом случае тоже потребуется провести серьезные строительные работы:

  • смонтировать фундамент, на котором будет стоять пристройка;
  • сделать обвязку и пол;
  • поднять стены, используя брус того же сечения, что и у дома;
  • установить крышу над созданной конструкцией;
  • сделать проход из дома в пристрой;
  • монтаж электропроводки, подсоединение пристройки к системе отопления;
  • при необходимости монтаж водопровода.

Чтобы пристройка и дом смотрелись единым целым, стоит для строительства нового помещения взять брус того же размера, что использовался при возведении здания. Брусья надо стыковать, чтобы расположенные на одном уровне венцы обоих строений составляли единый ряд. Также необходимо создать надежную тепло- и гидроизоляцию в местах примыкания пристройки к зданию.

Открытая или закрытая веранда

Если нужно создать дополнительное место для отдыха летом, можно пристроить к дому веранду. Если это будет помещение, где планируется проживать летом, лучше сделать его закрытым. Если это будет место для отдыха в хорошую погоду, то веранда может быть открытой.

Поднять дом цена в Москве и заменить фундамент в Московской области на домкратах

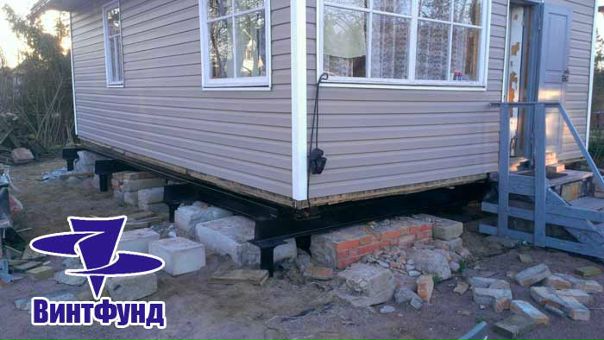

Поднять деревянный дом в Москве и Московской области

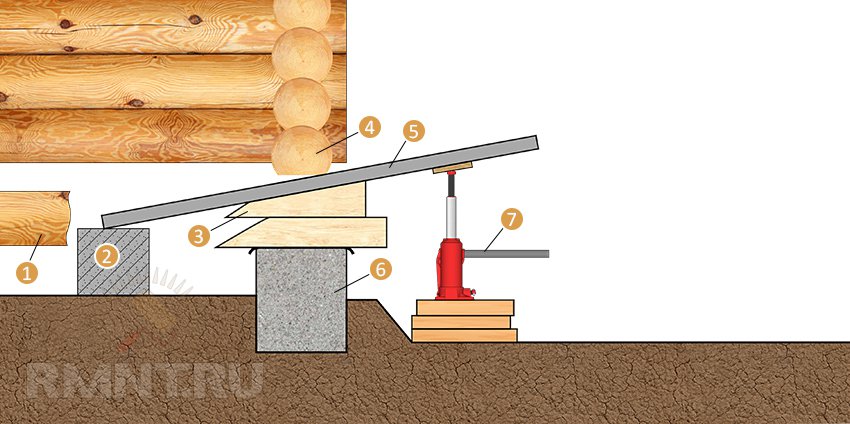

Казалось бы поднять дом домкратами в Москве и Московской области, что бы заменить нижние венцы и выровнять не составляет особого труда. Но давайте рассмотрим более подробно, когда это необходимо делать и как это происходит. Рассмотрим, как пример обычный деревянный деревенский дом ему 60 лет. Стоит на столбчатом фундаменте, столбики естественно повело за такое время. В то время ничего другого и не было, строили из того что было. Какие-то из них даже разрушились. Перепад и перекос дома составил почти 30 см, у этого дома естественно крышу повело, шифер сломало и крыша стала течь.  И таких моментов очень много.

т. 8-921-252-47-69

WhatsApp     8-921-252-47-69

e-mail  [email protected]

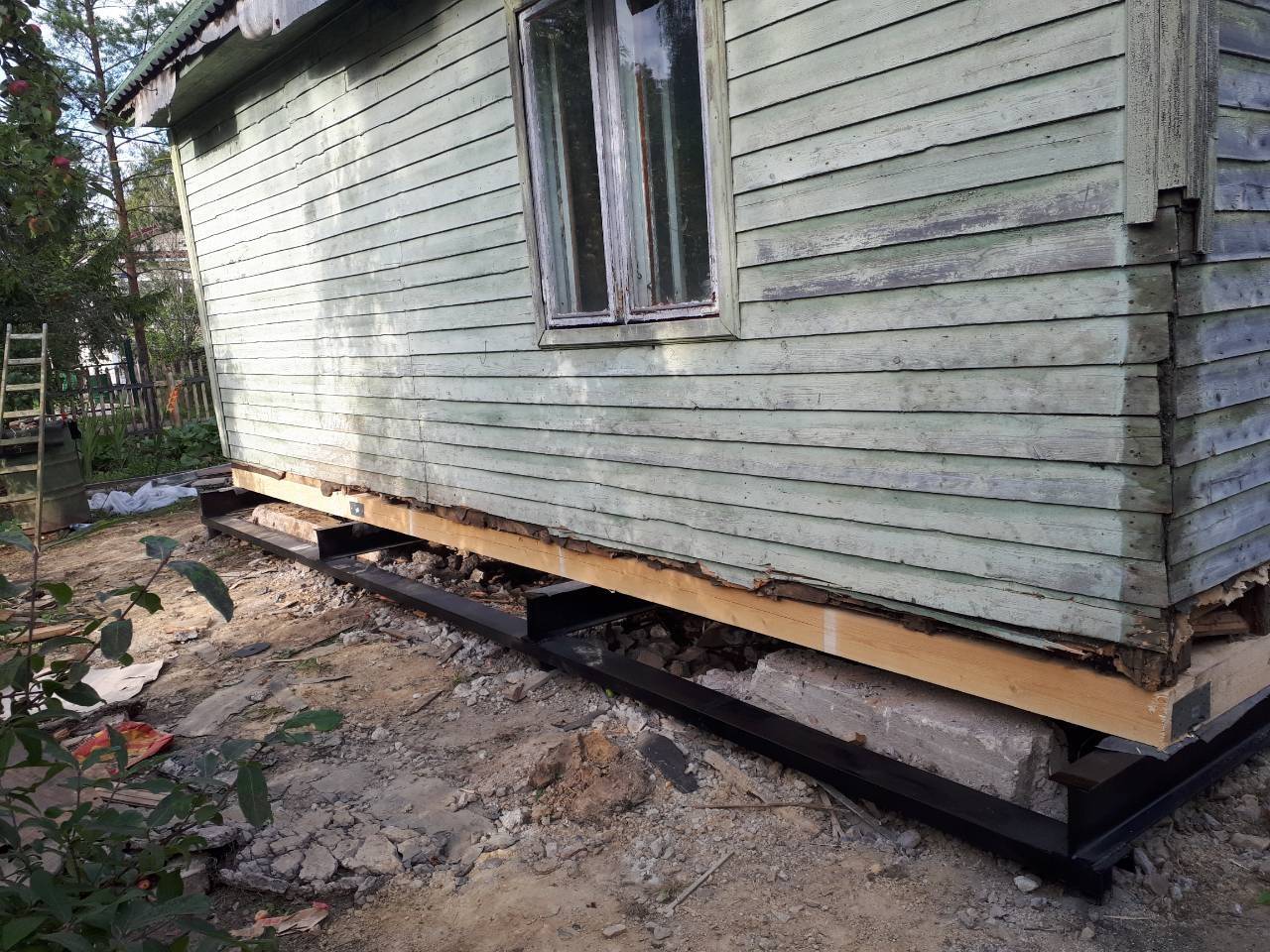

Поднять дом в Москве и МО

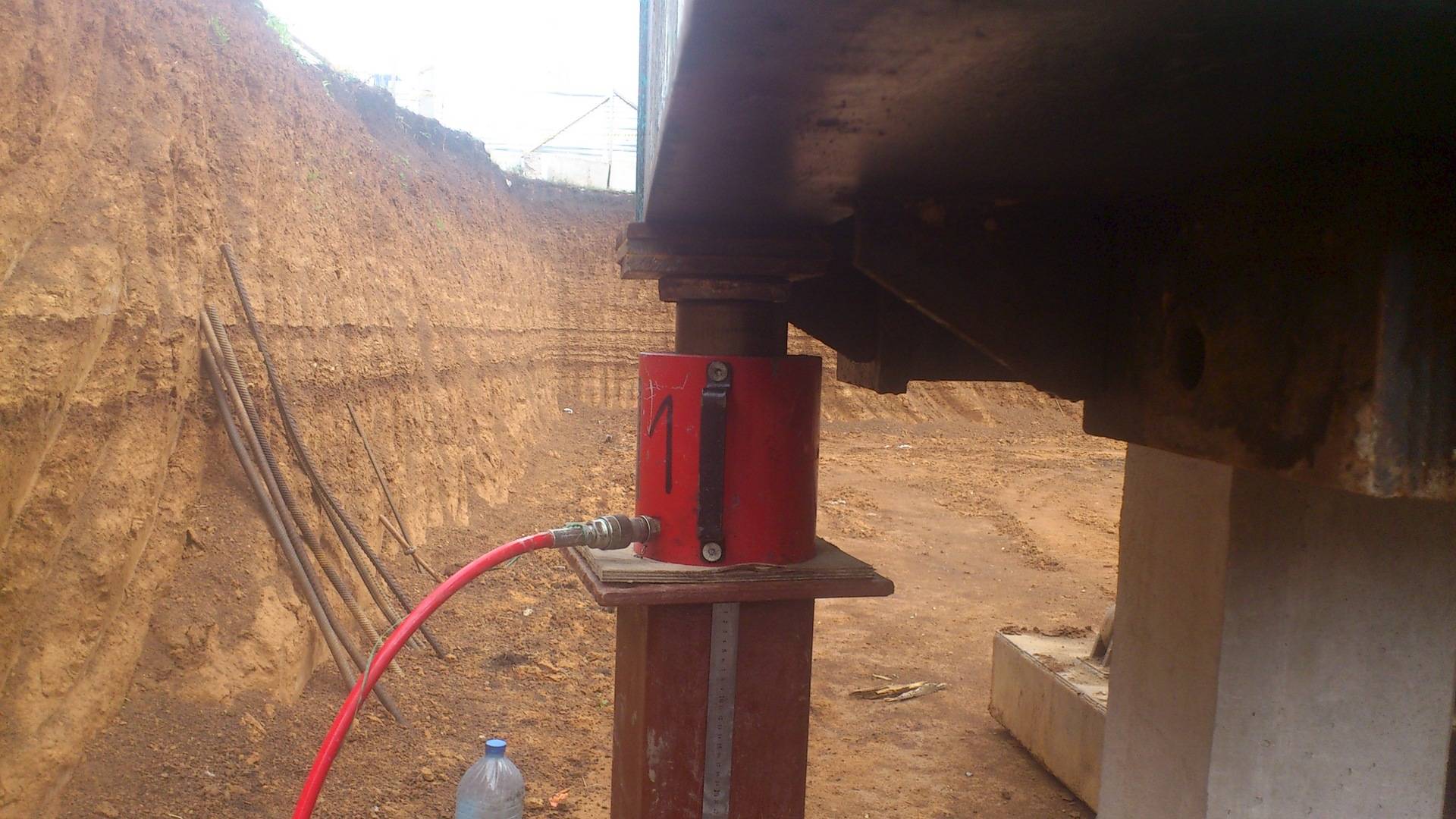

Особенность значит этого объекта заключается в том, что дом поднимался без вскрытия полов. Перекос дома уже был очень большой, что даже стёкла лопнули, некоторые двери только с ноги открывать можно было. Конструктивно детали все целые у этого дома, никакой гнили нет, смысла вскрывать пол нет. Такой способ удобен тем людям кому некуда съезжать. Дом надо поднять, а  съезжать некуда. Да и не требуют больших денежных вложений так как нет вскрытия пола, то есть такая работа стоит в разы дешевле. Поднять дом домкратами в Московской области в засушливое лето будет легче и дешевле. А если лето очень дождливое, то обычные небольшие подкладки под домкраты будут уходить под землю очень быстро затрудняя подъем дома. Они просто будут тонуть в землю.

И приходится сооружать более плотные и большие подставки под домкраты, что соответственно будет увеличивать время производимых работ и стоимость. И уже после того, когда уплотнятся и опресуются подставки, можно будет поднимать дом домкратами. Поднятие дома происходит постепенно и равномерно, что бы не допустить перекосов строения, которые могут привести к проваливанию лаг вместе с полом, излому крыши и деформации стен.

Что необходимо знать чтобы поднять дом в Московской области

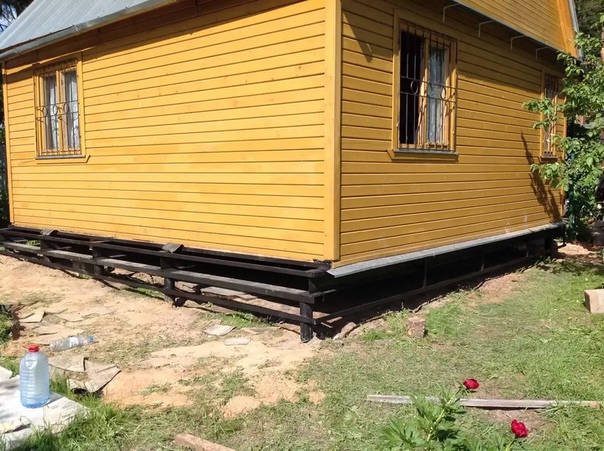

После того, когда закончили подъем дома на необходимую высоту, его устанавливают на временные распорки. Распорки для вывешивания дома и их количество нужно устанавливать согласно необходимому требованию. А так как все ремонтные работы в данном случае будут проводится под поднятым домом, то любая мало мальская некомпетентность в данном вопросе может повлечь за собой несчастный случай. По этому такие ответственные работы, как поднять дом домкратами на винтовые сваи и заменить гнилые венцы, необходимо доверять профессионалам «АвралРемСтрой». Где специалисты с многолетним опытом произведут все нужные ремонтные работы согласно допускам и нормативам. После ремонта фундамента или замены его на винтовые сваи, дом аккуратно опускается на новый фундамент так же не быстро, как и подъем.

Если у вас под домом находится мелко заглубленный фундамент и с годами он рассыпался и ушел под землю, то его необходимо удалить и вместо него залить новый армированный ленточный фундамент на глубину промерзания грунта. Что является очень дорогостоящим, но в то же время самым надежным фундаментом. Самым дешевым и экономным вариантом будет, заменить старый фундамент на бетонные блоки, которые с годами так же могут перекоситься и вдавиться в землю. Самым же оптимальным решением, в плене цена и качество, является поднять дом на винтовые сваи. Дом перестает соприкасаться со старым фундаментом и давить на него и полностью ставится на винтовые сваи закрученные на глубину промерзания.

При таком ремонте фундамента, старый фундамент нет необходимости удалять.

Цена и стоимость работ, чтобы поднять дом в Москве

Зависит от многих факторов. Которые может выявить приглашенный специалист “АвралРемСтрой”. Он на месте определит вид почвы, величину уклона местности, какое количество нижних венцов подлежит замене и сколько на это все потребуется материала и какая будет цена поднять дом в Москве. Доверьте ремонт вашего дома профессионалам “АвралРемСтрой”



Смотреть как поднять дом на винтовые сваи.





т. 8-921-252-47-69

WhatsApp    8-921-252-47-69

e-mail  [email protected]

Оформить заявку

Спасибо!







Каркасный дом без отделки «Иваново»

Каркасный дом без отделки Иваново на участке из материалов заказчика.
Дом без отделки по проекту Иваново имеет размеры 9×10 метров.
Общая площадь дома 134 м.кв.
Вы можете заказать строительство каркасного дома Иваново без отделки в любой удобной для Вас конфигурации.

Дом по проекту Иваново с размерами 8×9 с эркером, доступен:
В каркасном исполнении.
Проект каркасного дома Иваново был выполнен по заказу из г. Иваново и получил одноименное название. Этот двухэтажный каркасный дом имеет уютную планировку с небольшими пролетами как лаг пола, так и межэтажного перекрытия, что позволяет выполнить этот дом максимально надежным и долговечным. Балкон на мансарде добавлят уникальности этого проекта. Домик хорошо подходит для небольшой семьи.

Домокомплект каркаса.
Закажите домокомплект каркаса домокомплекта Иваново и мы привезем Вам его разделенного на щиты. Собирать такой дом одно удовольствие, собирается быстро и просо, на всю работу по сборке домокомплекта уйдет у Вас не более недели, обычно раньше.
Брусовой вариант дома.
Хорошо подходит этот дом для изготовления из бруса. Эркер и стены выполняются из бруса сечением 150 на 150 мм. Весь брус обрабатывается огне биозащитой для долговечного ъранения и эксплуатации этого дома.
Дом из пеноблока.
Пеноблок в г. Иваново используется очень часто, обычно люди строят такие дома сами себе или заказывают сторонние компании. Дома из пеноблока являются для нас неотъемлемой частью нашей деятельности, поэтому мы с удовольствием построим этот дом для Вас из пеноблока.
Комбинированный вариант.
Комбинированный вариант строительства стал практически самым популярным после каркасного, обычно первый этаж делают из бруса или пеноблока, а второй каркасный, это позволяет снять нагрузку с фундамента, что ведет к снижению себестоимости строительства этого дома.
География строительства.
Доступен для строительства в Иванове и ивановской области!

Устройство для подъема стен каркасного дома ⋆ Финский Домик

На тему этой небольшой заметки меня натолкнул вопрос, заданный в личке на ФХ : “Строю один, как поднять 5метровую стену при строительстве платформой”.

Есть два основных способа возведения современного каркасного дома.  Первый называется “баллун” (baloon) второй “платформа”.  Баллун, способ древний и традиционный, когда стена собирается постоечно, то есть отдельно выставляется вертикально каждая стойка, затем остальные элементы.  В 20 веке, в США, баллун был практически полностью вытеснен “платформой”, когда стена собирается “лежа” на перекрытии, а потом поднимается вертикально уже цельным, готовым участком.

Но тема данной заметки не в том, чем отличаются эти две технологии и что лучше.   В свое время, на ФХ было очень много споров о том, что платформа неудобна именно тем, что для того, чтобы поднять достаточно тяжелый кусок стены и поставить его вертикально – требуется привлечение нескольких человек.

В реальности, при строительстве из сухой доски, 2 человека совершенно спокойно поднимают 6 метровую стену (если она не обшита плитами). То есть 2-3 человек как правило всегда достаточно, чтобы вопрос “как поднять стену при строительстве по платформе” вас не волновал.

Тем не менее, иногда бывает, что лишних рук взять неоткуда, или стена значительно тяжелее (длиннее, обшита тяжелыми плитами и т.п.)

В таких вот случаях и приходит на помощь следующее устройство

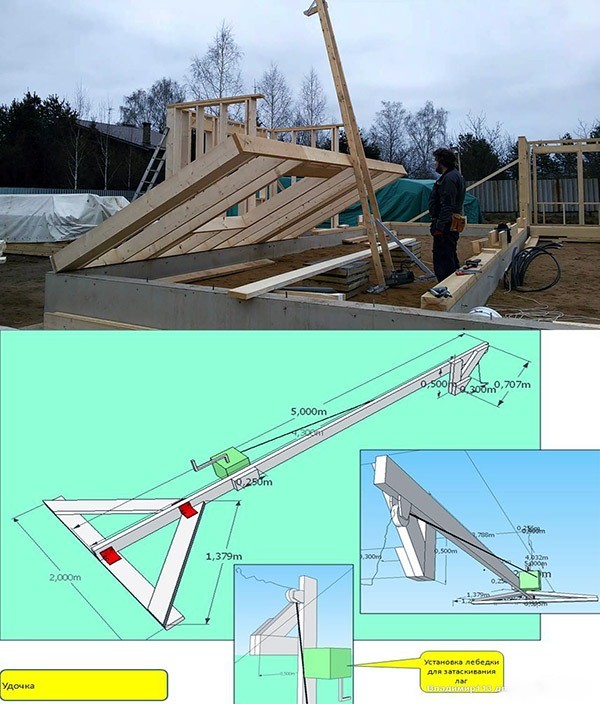

“Удочка” для подъема каркасных стен

Как и многое другое, удочка была замечена на стройках у американцев.  Правда в “промышленном” исполнении.  Вот видео, на котором видна и сама удочка, и принцип ее действия


Правда есть и более забавные способы

Хотя нет, добавить все же есть что.   Не торопитесь делать удочку!  Повторюсь – 2-3 человек в 90% случаев будет достаточно для подъема участка стены. Так что сначала попробуйте, а потом уже думайте – нужна удочка или нет.  Могу сказать, что лично у меня, лебедка, купленная специально для этой цели, так и осталась лежать в коробке.

(Visited 23 402 times, 5 visits today)

Как увеличить срок службы каркасного дома?

Как увеличить срок службы каркасного дома?

Представления о каркасных домах, как о легком временном жилье, не соответствуют действительности. Продолжительность службы по нормативам составляет 30 лет, но на практике срок эксплуатации может превышать столетие. Старинные фахверковые дома на территории Европы и семейные особняки начала прошлого века в США, пригодные для проживания и сегодня, – наглядное подтверждение долговечности каркасных конструкций.

В основе современных технологий – формировавшиеся тысячелетиями традиции северного зодчества разных стран мира. Малоэтажные каркасные дома издавна строятся в Германии, Скандинавии, Канаде и Соединенных Штатах с весьма недружелюбным климатом. Помимо зимних морозов они проходят испытания на прочность ураганными ветрами и прочими бедствиями, если и получая под натиском стихии повреждения, то подлежащие ремонту.

Теперь секреты мастеров прошлого дополнены новыми технологическими достижениями. Грамотно спроектированный и профессионально построенный из современных материалов каркасный дом способен прослужить сто лет при условии соблюдения элементарных правил ухода и своевременного принятия мер по устранению неизбежно возникающих в процессе использования любого эксплуатируемого жилья проблем.

Оборудование фундамента каркасного дома

При закладке фундамента нужно учитывать вес конструкции и толщину стен. Если планируется многослойная изоляция с внутренней отделкой и обшивкой фасада натуральным камнем, декоративным кирпичом или другими тяжелыми материалами, нагрузка на основание окажется значительной. Бетонной «подушки» достаточно лишь для компактной постройки. Двухэтажный каркасный дом требует полноценного столбчато-ленточного фундамента.

Монтаж деревянного каркаса

В основании дома лежит каркас из дерева, скрытый двусторонней обшивкой. Качественная изоляция защищает несущую конструкцию от внешних факторов, но при строительстве нужно позаботиться о правильной подготовке материалов. Избыточная влажность древесины и отсутствие антисептической обработки – главные ошибки, из-за которых срок службы каркаса заметно сокращается. Сухой брус с защитной пропиткой – оптимальный вариант.

Недостаточная прочность деревянных элементов – другая распространенная проблема. Хвойная древесина заслуженно считается максимально подходящим материалом для каркасных конструкций. При монтаже с тщательным контролем соблюдения геометрии на каждом этапе рекомендуется использовать сосновый брус достаточной толщины, фиксируя элементы с помощью нержавеющего крепежа соответствующих размеров.

Изоляция каркасной конструкции

Рассчитанный на продолжительный срок службы «пирог» из минеральной или каменной ваты с влагозащитной пленкой и пароизолирующей мембраной надежно утеплит обшитые с двух сторон стены. При оборудовании крыши важен не только продуманный выбор кровельного покрытия, но и соблюдение правил монтажа. Профессионально установленные стеклопакеты и надежные входные двери устранят риск теплопотерь и повреждения проемов.

Эксплуатация каркасного дома

Срок службы отдельных деталей каркасного дома ограничен. Например, металлочерепица рассчитана на 30 лет эксплуатации. Кроме того, со временем у хозяев появляется желание обновить интерьер и фасад, заменив облицовку. Необходимо следить за состоянием инженерных сетей, предотвращая нарушение воздухообмена в помещениях и повреждения стен. Качественный утеплитель нуждается в замене лишь после 50 лет эксплуатации.

От фундамента до крыши: каркасные дома

Мы уже писали о строительстве домов из железобетона и монолитно-комбинированных домов. Продолжая тему технологий и стройматериалов, мы рассказываем о каркасном домостроении.

Каркасные дома

Тимофей Тесин, директор по развитию строительной компании «Теремъ»:

— Главный элемент каркасного строения — это деревянные стойки, которые и составляют основу конструкции. Они передают вертикальные нагрузки от кровли на перекрытия и далее на фундамент. Если смотреть изнутри, стеновой «пирог» каркасного дома устроен следующим образом: за внутренней отделкой (деревянная обшивка, гипсокартон под обои и т. д.) находится пароизоляционная мембрана, которая крепится к материалу обшивки каркаса, — плите ОСП или вагонке. Под этой обшивкой скрываются утеплитель и ветровлагозащитная пленка. А уже поверх нее, на наружную часть стены, монтируется материал отделки: виниловый сайдинг, различные фасадные панели, блокхаус, фальшбрус, вагонка, кирпич и т. п.

Устройство каркасного дома

Проложенный внутри стены утеплитель может иметь разную толщину. Это зависит от местного климата и того, живут в доме постоянно или только весной и летом. Если в каменных и брусовых домах утеплитель используется лишь иногда, для дополнительной теплоизоляции, то в «каркаснике» это обязательный компонент. Здесь хорошо подойдут относительно недорогие минеральные или базальтовые материалы.

Мощность отопления в доме при этом обычно рассчитывают индивидуально, в зависимости от объемов помещений. Но для зимы и обогрева средней силы хватает толщины утеплителя в 150–200 мм.

Теплоизоляционные материалы боятся продувания и даже минимального количества влаги

Намокнув, в морозы утеплитель начинает кристаллизоваться, осыпаться, проседать, и в итоге в доме может стать холодно. Для профилактики этого перед теплоизоляцией (если смотреть изнутри дома) монтируется пароизоляционная мембрана, которая препятствует образованию в стене конденсата и не пропускает влагу из помещения в утеплитель. Есть и «умные» мембраны: они пропускают пар, который утеплителю не вредит и выходит наружу через ветрозащиту.

Если система циркуляции тепла и влаги в доме работает хорошо, есть смысл использовать различные способы улучшения воздухообмена — организовать дополнительную вентиляцию, рекуперацию, установить окна разных видов и т. д.

Особенности строительства и эксплуатации

Каркасный дом — легкий и не требует мощного дорогого фундамента. Для него прекрасно подойдет быстровозводимая свайная основа.

Строительство такого дома обходится относительно недорого, но конечная сумма во многом зависит от дальнейшей отделки. При этом важно обратить внимание на комплектацию и качество материала — замена элементов и перестройка «каркасника» может влететь владельцу в копеечку.

Нормативный срок службы каркасного дома в России — 75 лет

Очень важно использовать конструктивные элементы одинакового размера: если каркас собирается из стоек диаметром 200 мм, необходимо выдерживать именно этот «калибр», иначе вывести ровные стены будет очень сложно. Кроме того, только калиброванный пиломатериал обеспечит прочность и устойчивость строения. В той же степени на несущую способность стен влияет количество и размер сучков в используемой древесине.

Методы сборки таких домов могут отличаться в зависимости от индивидуальных характеристик объекта. Крупные части каркасно-панельных строений целиком собираются в цеховых условиях. В таких постройках распределение нагрузки на фундамент со стропильной части и перекрытий закладывается на этапе производства.

Выбор материалов отделки может влиять на шаг крепления нижних лагов из-за этого он может отличаться от шага монтажа стоек несущих конструкций. В этом случае применяются разгрузочные элементы: фермы, доски и т. д.


По этому же принципу подбираются шаг и сечение несущих элементов кровли. Классический метод возведения каркаса подразумевает, что стропила четко встают на перекрытие, которое, в свою очередь, точно встает на стойки. Еще один способ подразумевает применение ферм и разгрузочных подставок.

Но, справившись с вертикальными нагрузками, нельзя забывать о боковых, вызываемых ветром. Чтобы компенсировать их и придать конструкции жесткость, применяются раскосы и плитный материал (например, ОСП).

Некоторые особенности домов, построенных по каркасной технологии:
  • Они совсем не дают усадки, а значит, можно начинать любые отделочные работы уже в день завершения сборки.
  • На долговечность каркасного строения сильно влияет изначальная влажность используемого дерева. Если оно сырое, влага перейдет на утеплитель и быстро впитается. В результате дом будет холодным и вряд ли прослужит долго.
  • При влажности древесины стоек выше 18% влага не только просачивается в утеплитель, но и может повредить сами стойки — они начнут выгибаться и скручиваться. Это грозит потерей ими несущей способности и нарушением геометрии здания.
  • Обычно «каркасники» строятся быстро (по сравнению с брусовыми и каменными домами). Их собирают из готовых деталей как конструктор. Пиломатериал должен быть правильно подготовлен к сборке: просушен, промаркирован и отторцован. Кроме того, собирать дом должна бригада, которая умеет читать проект и понимает алгоритм действий.
  • Для строительства нет сезонных ограничений, возводить «каркасники» можно круглогодично.

Плюсом каркасных домов являются широкие возможности монтажа электрических коммуникаций: чтобы проложить скрытую проводку, не нужно штробить стены — достаточно закрепить кабель с внутренней стороны обшивки.

Каркасное строительство позволяет воплотить сложные конструктивные решения: эркеры, балконы, врезные фронтоны, террасы. Причем с минимальными затратами — в типовые проекты легко внести изменения


Чтобы деревянные стойки каркаса прослужили долго, стоит пропитать их огнебиозащитным составом — он предохраняет и от возгорания, и от насекомых-вредителей. Еще один проверенный способ избежать встречи древесины с насекомыми — использование качественного северного леса: такая древесина плотнее, и насекомым она «не по зубам».

В любой жилой дом, каркасный или брусовый, лучше вселяться сразу после завершения строительства или в крайнем случае поддерживать в его помещениях постоянную температуру. Если допускать частые перепады, внутри строения постепенно начнет скапливаться влага, а это очень опасно для любого дома, из какого бы материала он ни был построен.

О технологии строительства купольных домов, которые тоже являются каркасными, читайте здесь.

Как построить А-образную раму — Новости Матери-Земли

Независимо от того, хотите ли вы построить загородный дом или автономный дом, о котором вы давно мечтали, кабина с А-образной рамой предлагает простой, невероятно прочный и сравнительно недорогой вариант.

от Unsplash/Лукас Фавр

Одной из самых прочных конструкций является А-образная рама, скелет которой состоит просто из ряда треугольников.Основания треугольников – это балки, поддерживающие пол, а стороны – это стропила, удерживающие комбинированные стены и крышу. Простота конструкции и сравнительно низкая стоимость делают его популярным выбором для дачных домиков или дома без электричества. Его основой может служить любой стиль фундамента.

Планирование вашей А-образной рамы

Самая распространенная форма — равносторонняя — балки и стропила равны по длине и установлены под углом 60 градусов друг к другу. Однако вы можете использовать разные углы для изменения формы (см. «Общие углы между полом и стропилами» ниже).А-образную раму можно построить практически любого размера, просто изменив количество треугольников и их размеры, но каюта со спальной мансардой должна иметь стропила длиной не менее 20 футов, чтобы обеспечить достаточное пространство над головой на обоих этажах. Для небольшой конструкции, подобной описанной здесь, три человека могут поднять собранные треугольники на место без помощи специального оборудования. Конструкция со стропилами более 24 футов может оказаться слишком громоздкой для команды любителей. Каркасные двери и окна в торцевых стенах.Для большой А-образной рамы запланируйте много окон, чтобы интерьер не был слишком темным.

Изображение предоставлено Fox Chapel Publishing

Простота конструкции и сравнительно низкая стоимость делают А-образную раму популярным выбором для дачных домиков. Его основой может служить любой стиль фундамента.

Инструменты для А-образной рамы

  • Отвертка
  • Циркулярная пила
  • С-образные зажимы
  • Электродрель
  • Молоток
  • Столярный уровень
  • Столярный угольник
  • Отвес
  • Ключ
  • Сабельная пила

Материалы А-образной рамы

  • 1 на 2, 2 на 4
  • 2х6, 2х8
  • Обработанные давлением 2х6, 2х10, 4х4
  • Фанера для наружных работ (3/4 дюйма)
  • Клей для дерева
  • Обычные гвозди (2 дюйма, 2 1/2 дюйма, 3 1/2 дюйма)
  • Оцинкованные обычные гвозди (2 1/2 дюйма, 3 дюйма, 3 1/2 дюйма)
  • Гвозди с кольцевым стержнем (2 1/2 дюйма)
  • Шурупы для дерева (№ 1 3/4 дюйма)8)
  • Кровельные материалы
  • Болты с квадратным подголовком (5/8 дюйма на 6 дюймов; 1/2 дюйма на 4 дюйма, 6 дюймов)
  • Шурупы (1/2 дюйма на 4 дюйма)
  • Многоцелевые и каркасные анкеры и гвозди
  • Деревянная лестница
  • Бетонная смесь

Анатомия А-образной рамы

Изображение предоставлено Fox Chapel Publishing

Соедините верхние концы стропил вместе и прикрепите косынки к каждой стороне шва с помощью столярного клея и 1 3/4-дюймового №. 8 шурупов.

Эта равносторонняя А-образная рама со стороной 20 футов опирается на тройные обработанные давлением балки размером 2 на 10, поддерживаемые опорами из каменных блоков. Треугольники, расположенные на расстоянии 24 дюймов друг от друга, состоят из стропил 2 на 8, соединенных на вершинах фанерными косынками и зажатых внизу парами балок 2 на 6, обработанных давлением. (Каюта большего размера, чем эта конструкция, потребует соответствующего большего размера пиломатериалов для каркаса.) На торцевых стенах и под спальным чердаком между стропилами крепятся горизонтальные ригели размером 2 на 6.Стропила торцевых стен сдвоены, чтобы обеспечить ровную поверхность для прибивания наружной обшивки. Спальный чердак, куда можно подняться по лестнице, обрамлен перилами, прикрепленными к столбам и стропилам. Коленные стенки по бокам кабины обеспечивают скрытые места для хранения вещей. Палуба опирается на балки размером 2 на 6, расположенные на расстоянии 16 дюймов друг от друга. Стойки для перил крепятся к лагам настила. Лестницы устанавливаются на бетонные основания и крепятся к настилу металлическими каркасными анкерами. Вся открытая древесина представляет собой обработанную под давлением древесину.Показана асфальтово-гонтовая крыша.

Общие углы от пола до стропил

(Длина стропила, длина балки, угол стропила/балки, угол стропила/стропила)

  • 16 футов, 12 футов, 68 градусов, 22 градуса
  • 16 футов, 14 футов, 64,1 градуса, 26 градусов
  • 16 футов, 16 футов, 60 градусов, 30 градусов
  • 20 футов, 12 футов, 72,5 градуса, 17,5 градуса
  • 20 футов, 14 футов, 69.5 градусов, 20,5 градусов
  • 20 футов, 16 футов, 66,4 градуса, 23,6 градуса
  • 20 футов, 20 футов, 60 градусов, 30 градусов

Резка А-образных балок и стропил

  1. Чтобы быстро обрезать балки и стропила, сделайте приспособление для каждого срезаемого угла.
  2. Отметьте на доске под углом балки или стропила и положите ее на рабочую поверхность.
  3. Поместите 2 на 4 с каждой стороны платы и закрепите их винтами.
  4. Совместите 1 на 2 с отметкой и привинтите его к 2 на 4 в качестве направляющей для резки.
  5. Проведите циркулярной пилой вдоль направляющей, сделав пропил через все три доски.
  6. Удалите обрезную доску и замените ее балкой или стропилом, размеченным по длине.
  7. Совместите метку с пропилом и отрежьте доску.
  8. Обрежьте другой конец так, чтобы оба среза располагались под углом к ​​середине.

Изображение предоставлено Fox Chapel Publishing

Удалите обрезную доску и замените ее балкой или стропилом, размеченным по длине.Совместите метку с пропилом и разрежьте доску.

Сборка треугольников А-образной рамы

  1. Закрепите концы двух балок вокруг основания стропила, выровняв концы и края досок, и просверлите отверстие диаметром 5/8 дюйма в трех слоях.
  2. Скрепите доски вместе с помощью болта с квадратным подголовком 5/8 на 6 дюймов, шайбы и гайки.
  3. Таким же образом прикрутите противоположные концы балок к основанию другого стропила.
  4. Из фанеры для наружных работ толщиной 3/4 дюйма вырежьте две треугольные косынки под тем же углом, что и А-образная рама.
  5. Соедините верхние концы стропил вместе и прикрепите косынки к каждой стороне шва с помощью столярного клея и шурупов № 8 размером 1 3/4 дюйма.
  6. Добавьте второй болт с квадратным подголовком к каждому стыку балки и стропила.
  7. Соберите оставшиеся треугольники таким же образом, но прикрепите косынки только к одной стороне каждого торцевого треугольника.
  8. Принимая во внимание высоту не менее 7 футов, отметьте оба стропила каждого треугольника на торцевых стенах и под чердаком для ригелей. Для каждого треугольника вырежьте два ригеля, чтобы они поместились между внешними краями стропил, а затем прикрепите их болтами, как вы делали балки.
  9. Вырежьте распорки 1 на 2 по ширине балки и закрепите их 2-дюймовыми обычными гвоздями между всеми парами балок и ригелей с интервалом в 2 фута.
  10. Сдвоенные стропила торцевых треугольников: отрежьте четыре отрезка стропильного бруса — два, чтобы поместиться между балками и воротником, и два между балками и вершинами стропил — и прибейте их к внешним сторонам стропил 2 1/2-дюймовыми гвоздями. .

Изображение предоставлено Fox Chapel Publishing

Закрепите концы двух балок вокруг основания стропила, выровняв концы и края досок, и просверлите отверстие диаметром 5/8 дюйма в трех слоях.

Установка треугольников А-образной рамы

  1. Отметьте треугольники на балках с интервалом в 2 фута.
  2. Струпья от гвоздей — 1 фут длиной 2 на 4 — к внутренней стороне внешних балок с каждой стороны от меток переднего торцевого треугольника.
  3. С парой помощников поднимите и поместите концевой треугольник на балку между стыками.
  4. Отвесьте треугольник и скрепите его двумя 2 на 4 гвоздями, прибитыми по диагонали между стропилами и внешними балками так, чтобы вершина каждой распорки находилась не менее чем в 4 1/2 фута от основания стропил.
  5. Расположите и отвесьте оставшиеся треугольники таким же образом, скрепив их 1 на 2 гвоздями, прибитыми к каждой стороне соседнего треугольника.
  6. Когда все треугольники скреплены , снимите накладки и прикрепите треугольники к балкам, установив многоцелевой каркасный анкер с каждой стороны каждой балки. В районах с сильным ветром используйте ураганные стяжки. Прибейте нижние углы треугольников к балкам.
  7. Обшить внешнюю часть рамы, укладывая настил для вибраций, или панели размером 4 на 8 из 5/8-дюймовой фанеры для наружных работ для металлической кровли или битумной черепицы.Работайте снизу вверх, крепя обшивку обычными гвоздями диаметром 2 1/2 дюйма. Оставьте зазор в 1/8 дюйма вокруг панелей и расположите стыки в шахматном порядке. Удалите распорки после укладки нижнего ряда панелей.
  8. Покройте пол фанерой.

Последние штрихи

Если А-образная рама включает чердак, предусмотрите лестницу или стремянку и прочные перила. Положите террасу, если вы ее строите, на тот же фундамент, что и основная конструкция, и окружите ее перилами. Купите палубные лестницы в строительном центре или соберите их на месте.Установите изоляцию между лагами пола, стропилами и стойками торцевой стены по мере строительства.

Изображение предоставлено Fox Chapel Publishing

С парой помощников поднимите и поместите концевой треугольник на балку между стыками. Отвесьте треугольник и скрепите его двумя 2 на 4 гвоздями, прибитыми по диагонали между стропилами и внешними балками так, чтобы вершина каждой распорки находилась не менее чем в 4 1/2 фута от основания стропил. Расположите и отвесьте оставшиеся треугольники таким же образом, скрепив их 1 на 2 гвоздями, прибитыми к каждой стороне соседнего треугольника.


Изображение предоставлено Fox Chapel Publishing

Хотите построить изысканный коттедж, скромный домик для отдыха или что-то среднее между ними? «Cabins & Cottages» обладает ноу-хау, которое вам нужно, чтобы уверенно начать работу и красиво закончить. Это подробное руководство с цветными иллюстрациями знакомит вас со всеми аспектами подготовки к строительству, такими как оценка и подготовка вашего участка, а затем содержит пошаговые инструкции по созданию четырех конструкций: классической бревенчатой ​​хижины, А-образной рамы. домик, коттедж из сборных панелей и дом, подвешенный на столбах.Вы также узнаете, как оборудовать свое новое жилье отоплением, водопроводом и другими домашними удобствами.

Перепечатано с разрешения Cabins & Cottages , опубликовано Fox Chapel Publishing, 2011.

Опубликовано 28 декабря 2021 г.

РОДСТВЕННЫЕ СТАТЬИ

Как построить сушилку для пищевых продуктов, работающую от солнца, печи или электричества; включая материалы, схемы и сборку.

Сделать красивую метлу своими руками легко, весело и практично. Начните развивать свои навыки, делая эту метлу для очага, а затем переходите к более крупным метлам.

Быстрый, прочный и экономичный хлев может служить мастерской, складом или загоном для скота.

Стоимость строительства каркасного дома

Нас часто спрашивают: «Сколько стоит построить каркасный дом?»

Ну, это немного похоже на вопрос: «Сколько стоит машина?» Цена автомобиля может варьироваться от нескольких тысяч долларов до нескольких раз чьей-то годовой зарплаты. Автомобиль новый или подержанный? Базовая модель или полная наворотов? Создан для практичности, как Toyota, или для тех, кто требует роскоши, как Rolls-Royce? На цену автомобиля влияет множество факторов.Цена на каркасные дома ничем не отличается.

В целом, стоимость дома из деревянного каркаса и пакета SIP составляет от 70 до 75 долларов за квадратный фут. Окончательная стоимость каркасного дома под ключ колеблется от 200 до 250 долларов за квадратный фут. Для сравнения, HomeAdvisor.com указывает среднюю стоимость строительства дома в размере 150 долларов за квадратный фут.

Так почему же строительство деревянного каркаса в расчете на квадратный фут обходится дороже? Вот несколько причин:

  • Каркасный дом почти всегда делается по индивидуальному заказу.
  • На проектирование каркасного дома уходит больше времени, чем на обычный дом. Особое внимание следует уделить электрическим системам и системам ОВКВ в процессе проектирования, а балки должны быть интегрированы вокруг окон (или наоборот) в конструкции деревянного каркаса.
  • Каждая деревянная рама должна быть тщательно отобрана, чтобы выполнять свою работу — как с точки зрения конструкции, так и с эстетической точки зрения. Значительное время и усилия уходят на выбор и раскрой каждого деревянного каркаса, чтобы обеспечить качественный конечный продукт.

Хорошо, вы можете подумать, но какие факторы влияют на стоимость деревянного каркаса от 200 до 225 долларов за квадратный фут? Некоторые из переменных включают в себя:

  • Дизайн: Простая конструкция деревянной фермы будет более доступной, чем, например, более сложная конструкция изогнутой тросовой фермы.
  • Порода древесины: восточная белая сосна считается породой древесины начального уровня, используемой в строительстве деревянного каркаса. Использование экзотических пород дерева приведет к увеличению затрат.
  • Отделка пиломатериалов: «Поверхностная» или «гладкая» являются стандартными вариантами отделки пиломатериалов. Оттуда такие варианты, как черновая или ручная отделка, повлияют на стоимость.
  • Структурно-изолированные панели (SIP): эта система стоит дороже, чем стены с опорным каркасом, но обеспечивает экономию средств в долгосрочной перспективе.
  • Местоположение строительной площадки: Строительство в труднодоступном месте (например, на склоне горы) может увеличить затраты.

Несмотря на то, что бюджет всегда важен, важно не упускать из виду преимущества каркасного дома. Вы инвестируете в красивый, построенный по индивидуальному заказу дом, качество которого прослужит всю жизнь, и в течение этой жизни горечь низкого качества будет длиться намного дольше, чем сладость низкой цены.

Готовы строить? Свяжитесь с нами сегодня, и мы обязательно расскажем вам о стоимости строительства деревянного каркасного дома.

Проект недели: Преобразование дома у бассейна с использованием традиционного деревянного каркаса

Деревянные каркасы ручной работы соединяют бассейн этого дома в Юнионтауне, штат Огайо, гостевой дом, прихожую и теннисный корт.

Проект Paschke Pool House прошел через то, что компания OakBridge Timber Framing называет «процессом мечты». Oakbridge начинается с планирования и проектирования, затем производится изготовление, транспортировка, подъем рамы и последний шаг, воплощение мечты, знаменующий собой завершение проекта.

Этот домик у бассейна был немаленьким проектом. Джонни Миллер, владелец OakBridge, и его команда должны были создать 1056 квадратных футов наружного крытого пространства и 1296 квадратных футов внутреннего пространства. Клиенты хотели объединить свой теннисный корт и бассейн, а также превратить дом у бассейна в гостевой дом.



[ Подробнее: ПРОЕКТ НЕДЕЛИ: ОТДЫХ НА МОРЕ, СООТВЕТСТВУЮЩИЙ ПРИНЦИПАМ ПАССИВНОГО ДОМА ]



Обычно OakBridge работает над созданием проектов по индивидуальному заказу, но иногда клиенты приходят к Миллеру с составленными архитектурными планами, как это произошло с Paschke Pool House.Но редко можно найти дизайнера, который разбирается в деревянном каркасе, как Окбридж, поэтому заранее составленные планы часто нуждаются в корректировках, говорит Миллер.

Одной из частей конструкции, которая нуждалась в модификации, была ферма. Эта часть деревянного каркаса обычно имеет горизонтальную балку для обеспечения наибольшей прочности, но в проектах Paschke Pool House использовались наклонные балки.

Все рамы OakBridge традиционно изготавливаются с деревянными штифтами, но Миллеру пришлось пересмотреть этот аспект, чтобы добиться именно того вида, которого желали клиенты.

«Мы строим его традиционно, так как вы можете видеть колышки, но посередине мы разработали черный кронштейн», — говорит Миллер. «Он выделяется, но дополняет его. Там посередине есть конструкция стального кронштейна, чтобы позаботиться о натяжении, которое ослабляется из-за того, что шнур не проходит прямо».

Архитектор редко полностью понимает требования, предъявляемые к конструкции деревянного каркаса, говорит Миллер. OakBridge работает со многими дизайнерами и архитекторами над различными проектами, но есть преимущество, когда команда может разработать проект самостоятельно.По словам компании, это происходит только благодаря глубоким знаниям, которые они приобрели за эти годы.

Сроки проекта были настолько малы, что у команды не было права на ошибку. По словам Миллера, деревянная рама, от первой встречи до конечного результата, занимает в OakBridge от 9 до 18 месяцев. Сроки сильно различаются из-за того, что требуется очень индивидуальный процесс, и компания выполняет все типы проектов, будь то отдельная столовая или целый дом. У Миллера и его семьи было всего около четырех месяцев, чтобы завершить Paschke Pool House.



[Подробнее: ПРОЕКТ НЕДЕЛИ: СТАЛЬ КРУПИТ ШОУ В МНОГОКВАРТИРНОМ ДОМЕ ]



Изготовление каждой балки вручную

Деревянные рамы — это больше, чем просто работа для Miller, они представляют семью, веру и традиции.

«Наша миссия — строить мечты, которые объединяют семьи и обогащают жизнь», — говорит Миллер. «Это действительно основная причина, по которой мы занимаемся бизнесом».

В компании работает команда из 15 человек, которые вручную изготавливают каждый кусок дерева для каждого проекта деревянного каркаса.Команда состоит не из разных сотрудников, а из членов семьи Миллера: его четверо сыновей, одна дочь, два брата, племянники, племянница, двоюродный брат и его 82-летний отец.



[ Подробнее: ПРОЕКТ НЕДЕЛИ: АРХИТЕКТОР ПРЕОБРАЗОВАЕТ КИРПИЧНЫЙ ДОМ С ДЕРЕВЯННОЙ ОБЛИЦОВКОЙ ]



Деревянный каркас имеет долгую историю, и у Миллера своя долгая история. В 1986 году OakBridge открылся для бизнеса после того, как Миллер работал над деревянным каркасом с позднего подросткового возраста.Еще до этого Миллер помогал членам сообщества восстанавливать рамы после таких событий, как сожжение здания, что является обычной практикой для сообщества амишей, к которому принадлежит Миллер.

Работа Миллера и его семьи была представлена ​​в многочисленных публикациях, и они надеются построить деревянный каркас в каждом штате — этой весной они уже исключили из списка Аляску.

Когда проект утвержден и необработанные балки доставлены в мастерскую OakBridge, каждый кусок дерева отбирается вручную, изготавливается вручную, и его место в раме выбирается стратегически.

Некоторые клиенты просят показать некоторые особенности дерева, например, сучки. Миллер говорит, что, лично выбирая каждый кусок дерева, OakBridge может гарантировать, что эти запросы будут выполнены.

И хотя клиенты никогда его не увидят, каждый луч остается с индивидуальным подходом от своего создателя.



 [ Подробнее: НОВАЯ КОЛЛЕКЦИЯ ВОССТАНОВЛЕННЫХ ДЕРЕВЯННЫХ ПОЛОВ, СДЕЛАННЫХ ИЗ ТАЙСКИХ РЫБАЦКИХ ЛОДОК ]



«У нас есть штамп с надписью «изготовлено вручную», а затем мастера, изготовившие балку, подписывают балку», — говорит Миллер.«Их гордость уходит вместе с этим».

Благодаря многолетнему опыту практической работы с древесиной OakBridge может определить то, что они называют «индивидуальностью» каждого дерева. 82-летний отец Миллера до сих пор каждый день приходит на работу и помогает передавать свои знания о том, как идентифицировать лучи, из поколения в поколение.

Узлы, зернистость, клетки и виды — вот некоторые из того, что создает эти личности, и они напрямую связаны с тем, как луч будет реагировать, когда он находится в определенном месте кадра.Идентификация этих личностей является ключом к определению того, где они будут размещены в кадре.

В Paschke Pool House для каркаса использовалась дугласова пихта из-за размера балок, говорит Миллер. Некоторые балки достигают размеров 10 на 22 фута. Проект также требовал отделки, чтобы сохранить свою естественную красоту как можно дольше.

Когда команда работает над полностью деревянным каркасным домом, они используют меньше отходов, чем традиционное жилищное строительство с использованием деревянных каркасов и конструкционных изолированных панелей (SIP).



[Подробнее: ЭШЛИ НОРТОН ПРЕДСТАВЛЯЕТ ОБОРУДОВАНИЕ ДЛЯ ЦЕЛЬНОДРЕВЕСНЫХ ШКАФОВ]

Чертеж деревянного каркаса

Деревянный каркас, так сказать, носит свое сердце на рукавах. Когда кто-то входит в комнату или дом с деревянным каркасом, все колышки и различные детали находятся прямо перед его глазами. Ничего не скрывает. Миллер говорит, что грубая наглядность привлекает многих инженеров.

По словам Миллера, инженеров отчасти привлекает их любопытство к тому, как работает конструкция.Инженеры, очевидно, настолько очарованы деревянными рамами, что они составляют довольно большую часть проектов, которые делает OakBridge.

По словам Миллера, тех, кто не является инженером, может привлечь теплота и уникальность деревянных каркасов.

«Клиенты говорят нам: «Я живу здесь уже много лет, и каждый раз, когда я прихожу домой, это просто убежище», — говорит Миллер. «Это другое место, оно выделяется, оно не похоже на обычное место, где они работают, или другие места, которые они посещают.Это уникальное ощущение жизни в деревянном доме. Это очень нравится многим людям и, возможно, тем инженерам, которые, несмотря на то, что их привлекают детали соединений, я предполагаю, что ощущение жизни в таком доме и ежедневного взгляда на соединения имеет большую привлекательность».



[ Смотреть: ВСТРЕЧАЙТЕСЬ С ЧЕЛОВЕКОМ, КОТОРЫЙ СПАСИЛ КОМПАНИЮ ПО ЗАКАЗУ WOOD-MODE ]



Сочетание наследия, истории с новыми традициями

Когда компания OakBridge завершила изготовление деревянного каркаса для дома у бассейна Paschke Pool House, они отпраздновали это традиционным праздником возведения каркаса амишей.

«Если это в пределах трех часов езды от столярной мастерской, мы обычно устраиваем традиционный пир амишей по сборке рам, на котором мы выросли, когда к нам приходили сотни людей, чтобы поднять эти деревянные рамы, которые мы делали еще в 70-х и 60-х годах. 80-х», — говорит Миллер.

Клиенты часто приглашают друзей и родственников присоединиться к празднованию, но если проект далеко, OakBridge по-прежнему приносит в подарок домашние пироги или сыр местного производства.

«Наши клиенты говорили: «Помимо дня моей свадьбы, это самый особенный день в моей жизни», — говорит Миллер.«Это довольно эмоционально и довольно весело».

Миллер и часть его команды подняли деревянный каркас дома у бассейна Пашке за два-три дня. По словам Миллера, редко бывает так, что рама не поднимается за два дня, но в доме у бассейна были некоторые более сложные детали, такие как болты для фермы.

[ Подробнее: ПЛЮСЫ И ПРОТИВ КОНСТРУКТИВНЫХ ПИЛОМАТЕРИАЛОВ ]



В OakBridge также принято добавлять один специальный колышек, колышек, который должен напоминать домовладельцам о том, что нужно возвращать общине: колышек для пожертвований.

Одной из основных ценностей OakBridge является сообщество, и они надеются оставить всех клиентов с напоминанием о необходимости делать добро с помощью специального колышка, изготовленного из пурпурного дерева. Пурпурное сердце происходит из Центральной и Южной Америки и имеет глубокий красновато-фиолетовый цвет, который выделяется на фоне более светлых колышков.

«В каждом проекте мы спрашиваем клиента: «Вы не против, если мы вставим один стержень в форме пурпурного сердца?», — говорит Миллер. «Мы делаем это, чтобы напомнить нам и всем, кто будет смотреть его много-много лет, чтобы отблагодарить.У нас были клиенты и ассоциированные компании, которые давали деньги на исследования рака из-за привязки».

Чтобы компенсировать убытки, OakBridge ежегодно в марте отправляет каждому клиенту саженец дерева. Хотя компании нравится помнить об умном лесном хозяйстве, это их компромисс с Землей.

«Это очень, очень интересно, — говорит Миллер. «Для такого специального предмета, как этот, когда люди очень увлечены тем, чтобы мы создавали раму, это гораздо больше, чем просто что-то провернуть и отправить в другое состояние.



Создание А-образной конструкции

Информация в этой статье относится к:

ВОПРОС

Я хочу построить дом с А-образной рамой, но не могу правильно построить крышу. Как я могу это сделать?


ОТВЕЧАТЬ

Хитрость в создании дома с А-образным каркасом заключается в том, чтобы сначала получить правильные плоскости крыши, а затем заняться комнатами внутри.

В этом примере мы покажем вам, как создать базовую структуру A-Frame в новом плане, созданном с использованием шаблона стиля по умолчанию.Как только вы поймете этот процесс, вы сможете взять эти знания и применить их к своему собственному дизайну.

Чтобы построить структуру

  1. Используйте инструмент Прямая внешняя стена  , чтобы нарисовать базовую прямоугольную конструкцию размером 30 x 40 футов.
  2. На этаже 1 используйте инструмент Select Objects    , чтобы выбрать одну из 30-футовых наружных стен.
  3. Щелкните инструмент редактирования Заменить на фронтонную стену  .
  4. Используйте ту же процедуру, чтобы изменить противоположную 30-футовую стену на стену с полным фронтоном.

    В Home Designer Pro вы можете сгруппировать обе стены, чтобы одновременно установить их как Full Gable.

После того, как вы создали полностью закрытую структуру, вы готовы создать второй этаж.

Для создания второго этажа

  1. Выберите Build> Floor> Build New Floor из меню и в диалоговом окне New Floor выберите Получить новый план 2-го этажа из плана 1-го этажа и нажмите OK для отображения этажа 2 значения по умолчанию.


  2. Для целей этого примера мы не будем вносить никаких изменений в настройки по умолчанию для этажа 2, поэтому нажмите OK , чтобы построить второй этаж.

Теперь, когда у вас есть второй этаж, вы готовы построить крышу с соответствующим уклоном.

Установка уклона крыши

  1. Выберите Build> Roof> Build Крыша   из меню.
  2. На панели «Крыша» диалогового окна « Построить крышу «:



    • Увеличьте крутизну шага (в 12) до 22″ .
    • Отметьте Игнорировать верх (2-й этаж) .
    • Нажмите OK , чтобы перестроить крышу с новым уклоном.

Теперь, когда для обеих противоположных стен на первом и втором этажах задано значение Full Gable, чтобы они не создавали автоматическую вальмовую крышу , которую Home Designer создал бы по умолчанию, у вас установлен уклон крыши, а второй этаж будет игнорироваться для автоматического создания крыши, вам необходимо отрегулировать высоту первого этажа так, чтобы плоскости крыши простирались до земли.

Уменьшить высоту первого этажа

  1. Вернитесь на 1 этаж и используйте инструмент Select Objects    , чтобы выделить комнату.
  2. Щелкните инструмент редактирования Открыть объект    , чтобы открыть диалоговое окно Спецификация помещения .
  3. На общей панели:



    • Уменьшить высоту потолка до 6 дюймов .
    • Снимите флажок рядом с параметром Плоский потолок над этой комнатой .
    • Нажмите кнопку OK , чтобы сохранить изменения и закрыть диалоговое окно.
  4. Наконец, сделайте вид Camera , чтобы увидеть результаты.

    Если в этот момент вы не видите Двускатную крышу, или крыша слишком высокая, то либо вы не понизили Высоту потолка в комнате на первом этаже, либо уже отключили Автоперестроение крыш. В версии Home Designer Essentials функция автоматического перестроения крыш отсутствует, поэтому вам нужно вернуться в диалоговое окно «Построить крышу», чтобы перестроить плоскости крыши на основе более низкой высоты потолка для этажа 1.

Теперь, когда вы видите, что создали нужный тип стиля и не хотите, чтобы какие-либо будущие изменения, которые вы вносите в остальную часть проекта, влияли на крышу, вам нужно отключить автоматическое создание плоскостей крыши.

Чтобы отключить автоматическое перестроение крыши и перенастроить стены*

*Auto Rebuild Roofs недоступна в версии программного обеспечения Home Designer Essentials.

  1. Выберите Build> Roof> Build Roof  , чтобы снова отобразить диалоговое окно Build Roof .
  2. Снимите флажок Автоматическое перестроение крыш и щелкните OK .

    • Снятие флажка с Auto Rebuild Roofs гарантирует, что теперь, когда у вас есть крыша, как вы хотите, она не будет восстанавливаться.

  3. Теперь, когда крыши не восстанавливаются, вернитесь к виду плана этажа.
  4. Используйте инструмент Select Objects  , чтобы снова выбрать комнату на первом этаже, и нажмите на инструмент редактирования Open Object  , чтобы открыть диалоговое окно Room Specification .
  5. Нажмите один раз на значок гаечного ключа рядом с Потолок , чтобы использовать значение потолка по умолчанию, затем нажмите OK .

  6. Теперь у вас есть двухэтажный каркасный дом с небольшим чердаком на вершине. Вы готовы настроить свой план A-Frame, добавив внутренние стены, светильники, мебель и т. д.

    Примечание:  Возможно, вам также потребуется переместить стены второго этажа, чтобы они не выходили за пределы крыши. В этом примере 40-футовые секции стен на втором этаже были перемещены на 60 дюймов.

Что происходит в день повышения

Наконец-то свершилось — день поднятия! Ваши мечты вот-вот станут реальностью. После всех мучений, обсуждений и переоценок вы, наконец, собрали все воедино. Теперь пришло время построить свой дом. Это довольно интересно для всех, и происходит много всего. Понимание кое-чего об этом следующем этапе должно успокоить вас и сделать суету немного менее пугающей.

Процесс

После того, как все бревна доставлены, рассортированы и описываемы, бригада приступает к сборке гнутья. Некоторые компоненты предварительно собираются в цеху, но большинство собирается на месте.
Все балки помечены для их точного расположения в гнутых, стеновых и кровельных фермах. За исключением того факта, что для выполнения этой работы может потребоваться вилочный погрузчик или кран, это немного похоже на сборку комплекта мебели своими руками (вставьте выступ A в слот B), но намного веселее.
День подъема бригада начинает со строительства последнего поднимаемого колена и завершает процедуру сборкой первого колена, которое будет установлено на место. Когда все изгибы завершены, пришло время ввести кран.

Использование крана

В отличие от амишей, которые возводят амбары, большинство домов с деревянным каркасом возводятся с помощью подъемного крана. Это значительно снижает потребность в рабочей силе, делает его более безопасным и эффективным, а также позволяет выполнять основную часть сборки на земле.
Кран перемещает каждый набор бревен в нужное место и удерживает их на месте до тех пор, пока наземная бригада не зафиксирует их с помощью соединительных распорок и колышков. По мере того, как бревна устанавливаются на место, кран также будет летать по коньковым балкам и прогонам.

День(и) подъема

В зависимости от размера и сложности дома возведение может продолжаться в течение нескольких дней или завершиться за один день. Это беспокойное время, и многие люди придут посмотреть на это зрелище.
Большинство начальников экипажей проводят утреннее совещание по безопасности с командами, чтобы убедиться, что все знают, о чем нужно знать, и о любых потенциальных проблемах, которые могут возникнуть. Это большая, тяжелая работа, требующая большого количества тел, поэтому безопасность является главным приоритетом.
Поднимите каркас вашего дома в сине-джинсовом балете. Каждый в команде должен уметь предвидеть потребности других членов команды, знать, каким будет следующее предполагаемое движение, и быть в курсе следующего шага танца. Начальники бригад принимают решения и организуют движение крановщика и наземной бригады.

Верхний слой точильной втулки

Древние скандинавы поместили вечнозеленое дерево на недавно построенное сооружение, чтобы умилостивить древесных духов своих предков. В то время соблюдение носило религиозный характер и продолжалось сотни лет, поскольку иммигрировавшие скандинавы мигрировали в другие районы Европы. Религиозный оттенок поклонения дереву исчез на протяжении веков, и оно стало символом благодарения, удачи и церемонии посвящения.

Сегодня мы продолжаем эту традицию, прибивая вечнозеленую ветку к самой высокой точке рамы. Этот символический акт знаменует собой завершение повышения и дает всем возможность отступить, оценить всю тяжелую работу, проделанную над проектом, и поздравить друг друга с хорошо выполненной работой.

Установка настила T&G

После завершения подъема следующим шагом будет установка настила. Строители домов из деревянного каркаса часто используют настил 2 X для пола и потолка.Террасная доска T&G — это привлекательный компонент вашего деревянного каркасного дома, а также экономичный метод строительства. Это экономит труд и материал, так как настил является полом верхнего уровня, а также потолком нижнего уровня.
Существует несколько вариантов ширины и толщины пиломатериала, а также вариантов используемой древесины и окончательной отделки.

Строительство пограничного дома / [Эваден А. Беррис].

%PDF-1.6 % 70 0 объект > эндообъект 145 0 объект >поток 2007-12-05T17:06:51-06:002007-09-21T08:43:28-05:002007-12-05T17:06:51-06:00Историческое общество Миннесотыapplication/pdf

  • Swanson, Evadene Burris, 1911-
  • Строительство пограничного дома / [Эваден А.Баррис].
  • uuid:fbf781bf-9e4e-473c-9e02-210c09b1be70uuid:4af6c204-9535-4d0d-a4b4-135a1fbc138cOCRManagerMinnesota History 15/1 (1934) p043-055 конечный поток эндообъект 64 0 объект > эндообъект 65 0 объект > эндообъект 66 0 объект > эндообъект 29 0 объект > эндообъект 33 0 объект > эндообъект 37 0 объект > эндообъект 41 0 объект > эндообъект 45 0 объект > эндообъект 91 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/ExtGState>>>/Type/Page>> эндообъект 136 0 объект [143 0 Ч 141 0 Ч 139 0 Ч 137 0 Ч] эндообъект 135 0 объект >поток HCyM6$U6R0b%7`=6pdԛe)4|6mzɶ(0A 3 OV_U%nq+dux[0˜lR)aeY 1tK~O }!f&3\Wpx%? qKK]`~D+op-KnFxD0eeI fSUjAUVвязьb/^NZ,Go5[jUVY0ՕRR͊u7c1fe#]`#,|*6E|

    Спросите строителя: не стройте и не покупайте каркасный дом, пока не попробуете жить в нем

    В. Мне нужно ваше честное мнение, Тим. Каркасные дома мне всегда нравились, и я думаю, что хочу построить такой. Я провел множество исследований этих необычных домов и убежден, что это правильное решение. Я хочу, чтобы вы были адвокатом дьявола и попытались выявить любые недостатки в моем мышлении, прежде чем я возьму на себя это крупное финансовое обязательство. Не стесняйтесь делиться любыми плюсами и минусами. – Лесли С., Силвер-Спринг, Мэриленд

    A. Довольно легко позволить эмоциям управлять днем, когда дело доходит до крупных покупок.Обычно хорошей идеей является получение большого количества отзывов от друзей, а также от профессионалов. В этом случае вам следует поговорить с лучшим агентом по недвижимости в районе, где вы планируете построить этот дом с А-образной рамой. Вы можете обнаружить, что А-образная рама имеет очень ограниченную привлекательность, что напрямую повлияет на стоимость дома при перепродаже.

    Первая мысль, которая пришла мне в голову, когда я прочитал вопрос: «Вы когда-нибудь оставались на неделю в А-образном доме?» Месяц был бы даже лучше, но это может быть проблематично для человека, у которого не так много времени в отпуске.

    В Интернете очень легко найти любое количество каркасных домов, которые можно арендовать. Я бы, наверное, остался в двух или трех разных, чтобы увидеть, как они действительно работают изо дня в день.

    Я чувствую, что дом должен быть функциональным, прежде чем принимать во внимание его форму. Это борьба в архитектуре, когда форма и функция имеют тенденцию тянуть друг друга. Как строитель, я могу взять практически любой план этажа и сделать внешний вид современной, викторианской, тосканской виллы и т. д.

    С точки зрения конструкции каркасные дома представляют собой простые треугольники.Треугольники, возможно, самые прочные из всех вещей, которые вы можете построить, если все связи между тремя сторонами спроектированы. Огромные мосты используют треугольники. Натяжные тросы или стальные балки образуют треугольники в больших открытых стальных зданиях, чтобы они не рухнули во время урагана.

    Если вы выберете прочный кровельный материал, такой как сталь или первичная полимерная кровельная черепица, вам может потребоваться минимальное внешнее обслуживание, поскольку две из четырех стен также являются крышей. Это большой плюс моей книги.

    Многие каркасные дома имеют открытую планировку. Я был бы уверен, что эта концепция работает для вас. А в гостях? Будет ли A-frame обеспечивать достаточную конфиденциальность, чтобы социальная ткань не начала изнашиваться в течение нескольких часов или дней?

    Как бы глупо это ни звучало, вам даже придется подумать о произведениях искусства и других настенных вещах, которые вы можете считать само собой разумеющимися. Да, вы можете вешать картины и предметы искусства на наклонные стены, но убедитесь, что вас устраивает их внешний вид.

    Мой последний совет: основывайте окончательное решение на неопровержимых фактах.Не надейтесь, что A-frame сработает. Вы надеетесь на то, что не можете контролировать. Вы можете попробовать вживую в А-образной раме, чтобы увидеть, действительно ли вам нравятся повседневные встречи с наклонными стенами под большим углом.

    Q. Тим, что ты знаешь о мытье окон? Вы полагаетесь на синюю жидкость в аэрозольных баллончиках, а затем протираете стекло газетой? Я хочу очень чистое стекло. Помоги мне, Тим! – Виктор Б., Корбин, Кентукки

    A. Я начал мыть окна в детстве.Это одна из домашних дел, которую моя мама заставила меня сделать. У меня есть яркие воспоминания о том, как она вылила убогий аммиак в ведро с водой, а мне пришлось использовать тряпки, чтобы нанести этот вонючий раствор на металлические оконные створки дома моего детства. До сих пор я презираю запах аммиака.

    Одной из моих многочисленных работ в подростковом и юношеском возрасте была работа на паровом столе в местном ресторане чили, где я делал тысячи сырных рожков. Как вы можете себе представить, в нем были огромные окна из зеркального стекла. Внешние поверхности покрывались городской грязью и сажей, а внутренняя часть покрывалась мелкодисперсным аэрозолем жира в процессе приготовления пищи.Я восхищался тем, как профессионалы каждую неделю моют окна, используя волшебную швабру вместо тряпок, которыми я пользовался.

    Я много лет пробовал синюю жидкость и никогда не был доволен результатами. Всегда казалось, что есть полосы. Однажды я решил исследовать настоящий секрет очистки стекла. Так что я разыграл свою карточку синдицированного обозревателя и поговорил с президентами двух крупнейших компаний по очистке стекол в США. Я говорю о компаниях, которые моют стекла небоскребов.

    Я был потрясен, узнав, как просто получить профессиональные результаты. Оба мужчины сказали мне, что их опытные и талантливые сотрудники просто используют воду с небольшим количеством жидкого средства для мытья посуды или аналогичного чистящего средства. Магия очистки стекол заключается в использовании этого раствора для удаления всей грязи и жира с окон. Профессионалы часто используют аппликаторы из овечьей шерсти для нанесения мыльного раствора. Когда они протирают аппликатор по стеклу, он удаляет всю грязь.

    Раньше я думал, что резиновый скребок очищает.Я был неправ. Ракель используется только для того, чтобы избавиться от излишков чистящего раствора. Стекло уже чистое, прежде чем профессионал достает свой скребок.
