Прогревочный кабель для бетона – характеристики и применение

07.04.2021

У провода для прогрева бетона широкая сфера применения. Его используют в строительной, нефтяной и газовой промышленности. Благодаря нему ускоряется строительство, повышается качество работы с бетонными смесями.

Применение кабеля для прогрева бетона

Это изделие используют для прогрева бетона и бетонных смесей при низких температурах.

При минусовой температуре бетон замерзает, и работать с ним достаточно сложно. Чтобы вернуть материал в рабочее состояние, к промерзшим участкам подключается провод ПНСВ.

Вторая причина использовать это приспособление – повысить качество бетонной конструкции. При низких температурах бетон частично замерзает, а не затвердевает. При смене температуры замерзшие частицы в бетоне начинают оттаивать, что приводит к его разрушению и, как следствие, появлению на конструкции трещин и других повреждений.

Чтобы избежать таких последствий, нужен провод для прогрева. Его используют во время строительства жилых домов, торговых центров, офисов, при капитальном ремонте квартир, включающем в себя работы с бетонной смесью в холодное время года.

Также этот кабель используется в качестве источника тепла во время укладки теплого пола в жилых объектах.

Характеристики провода ПНСВ

Чтобы лучше разобраться в назначении ПНСВ, эксперты рекомендуют начать с расшифровки его аббревиатуры:

П – провод. Он состоит из оболочки и внутреннего наполнения, которое не передает электроэнергию, а прогревается и отдает тепло.

Н – нагрев. Эта буква указывает на ключевое назначение провода.

С – сталь. Материал, из которого изготовлено внутреннее наполнение провода. Для изготовления используется сталь двух видов: оцинкованная и не оцинкованная. Первый вариант устойчив к воздействию коррозии, но его цена выше. Срок эксплуатации у обоих типов провода идентичный.

В – винил. Материал, из которого изготавливается изоляция, т.е. оболочка изделия, защищающая его внутреннюю часть. Точное название – поливинилхлорид. Он устойчив к влаге, резким температурным колебаниям, механическим повреждениям.

Сам провод – гибкий и прочный. Его диаметр составляет от 1 до 1,4 кв.м. Но на рынке есть и более массивные варианты. Например, провод диаметром 6 мм.

Еще один важный аспект – конструкция изделия. Она состоит из двух частей. Как правило, жила включает в себя один провод, его назначение – передавать ток по всей длине провода. Также обязательна оболочка или изоляция: она защищает жилу от повреждений. Именно оболочка делает процесс работы во время прогрева бетона кабелем ПНСВ безопасным. Толщина изоляции зависит от диаметра жилы: чем она толще, тем толще должна быть изоляция провода.

Выпускаются ПНСВ в двух цветах – черном и коричневом. Но если для заказчика цвет изделия имеет принципиальное значение, то производитель может изготовить провод в более ярких оттенках.

Покупая такой провод, нужно знать еще несколько важных характеристик:

• рабочая температура: от -60 до +50С. Это температурные рамки, которые нужно соблюдать при работе с изделием, чтобы сохранить его гибким;
• рекомендуемая температура для монтажа и прогрева бетона при помощи провода – 15 градусов выше нуля;
• удельная мощность тепловыделения: от 1 до 3%, но если речь идет о прогреве бетона или бетонной смеси, то показатель должен быть выше, чтобы ускорить работу;
• удельное сопротивление провода: этот параметр зависит от сечения изделия. Эта информация указывается в характеристиках товара;
• водостойкость: ПНСВ устойчив к воздействию влаги, а также к влиянию кислотных и соляных соединений, которые добавляют в бетонные и строительные смеси. Именно эти компоненты ускоряют процесс затвердевания материала, делают его прочным и устойчивым к воздействию внешних факторов. Влага, кислотные и соляные соединения не разъедают оболочку провода.

Технология прогрева бетона и схема укладки

Подключая провод, нужно соблюдать ряд важных правил. Первое – точные расчеты во время монтажа ПНСВ.

Для точного расчета нужно узнать такие показатели, как:

• площадь рабочей области;
• толщина и объем бетона или конструкции из бетонной смеси;
• скорость и сила ветра в локации, где проводятся строительные или ремонтные работы;
• температура воздуха;
• предполагаемое время нагрева материала;
• схема прокладки и подключения провода.

Подключение провода проходит в несколько этапов. Первый шаг – расчет длины провода, необходимого для монтажа. Этот показатель зависит от температуры воздуха, толщины конструкции из бетона или бетонной смеси, схемы подключения. Провод подключается по секциям длиной 17-28 метров поочередно.

Самые распространенные схемы подключения – «треугольник» (провод укладывается в форме этой геометрической фигуры) и «звезда» (более сложная схема с разветвлениями).

Выбор схемы зависит от внешних факторов и типа локации, на которой прокладывается кабель.

Второе правило – соблюдение рекомендуемой токовой нагрузки. Оптимальный показатель – 15А. И желательно, чтобы он поддерживался на каждом участке схемы. Тогда прогрев бетона будет равномерным.

Третье правило – выбор уровня напряжения. Оно варьируется от 70 до 100В.

Четвертое правило – равномерная укладка кабеля по всей рабочей площади. Расстояние до другого кабеля должно быть не менее 5 см, и недопустимо, чтобы кабели контактировали.

Чтобы увеличить температуру прогрева и ускорить этот процесс, провода рекомендуется укрыть фольгой. Максимальная толщина фольги – 2,5 мм.

Пятое правило актуально, когда провод подключается к трансформатору. Соединять их нужно при помощи стандартного провода – например, ПВ1. Провода объединяются непосредственно в бетоне с соблюдением всех правил ПУЭ (правила устройства электроустановок).

Плюсы и минусы использования трансформатора

Для подключения проводов используется трансформатор для прогрева бетона, который выполняет несколько важных функций:

• оптимизирует расход энергии;
• адаптирует схему проводок к резкой смене напряжения в сети;
• стабилизирует рабочую температуру при работе с бетонной смесью.

Подключив провода к трансформатору, можно быстрее установить и отрегулировать комфортную температуру для работы со строительным материалом.

Единственный недостаток трансформатора – высокая стоимость. Как правило, при проведении таких работ его берут в аренду.

Расчет длины

Еще один показатель, требующий точности, – длина провода. Она рассчитывается с учетом технических параметров провода, его типа, напряжения трансформатора, температуры окружающей среды и объема конструкции из бетона, которую необходимо прогреть.

Чтобы не допустить ошибок в расчетах, можно использовать специальный калькулятор. Он делает вычисления на основе всех показателей.

Для прогрева бетонной конструкции объемом 1 кубометр потребуется 1200 Вт и провод с диаметром сечения 1,2 мм и длиной от 30 метров. Это примерные расчеты. На калькуляторе учитываются все показатели, и вы получаете более точный результат.

Обзор прогревочных кабелей из каталога СМСМ

Провод прогревочный ПТПЖ 2х1,2

С ним можно работать при температуре не ниже, чем 10С. Его рабочая температура составляет от -40С до +60С.

Через час после укладки испытательное напряжение составляет 1500 Вольт. Срок эксплуатации этого изделия – 10 лет.

Аббревиатура расшифровывается так:

— П – провод;

— Т – трансляционный;

— П – изоляция, изготовленная из полиэтилена;

— Ж – жила, сделанная из железа;

— 2 – количество жил;

— 1,2 – диаметр жил.

Изделие состоит из двух частей – жилы, изготовленной из оцинкованной стали (диаметр – 1,2 мм), и оболочки (изоляции) из полиэтилена. Толщина изоляции – 0,6 мм.

Провод прогревочный ПНСВ 1х1,2

Это провод, оснащенный одной жилой из стали, и оболочкой из поливинилхлорида. Толщина оболочки – 0,8 мм.

Эти изделия имеют широкую сферу применения. Их используют в нефтяной и газовой промышленности, во время строительства и ремонта объектов, чтобы прогреть изделия из бетона или железобетона. Также провода могут использоваться в качестве источника тепла для нагревательных приборов, устанавливаемых на полу. Напряжение таких приборов должно быть до 380 В переменного тока.

ПНСВ 1х1,2 эксплуатируется при температуре от -60 до +50С. Допустимая температура работы с проводом составляет -15С.

На изделие предоставляется гарантия от производителя на 2 года. Срок эксплуатации – от 16 лет. Главное правило, которого нужно придерживаться при монтаже проводов, – расстояние между ними должно составлять примерно 15 мм.

Заключение

Провод, используемый для прогрева бетона, – необходимое приобретение для компаний, которые выполняют строительство дома или капитальный ремонт в помещении в зимнее время. Благодаря проводу повышается качество работы и сокращается время на проведение манипуляций с конструкциями из бетона или бетонной смеси.

Также провод для прогрева бетона помогает избежать появления на бетонной конструкции трещин и повреждений, влияющих на качество строения и срок эксплуатации.

При работе с проводом ПНСВ важно сделать правильный расчет и подготовить корректную схему его укладки. От этого зависит общая мощность всей цепи и регулировка уровня температуры, необходимого для работы со строительным материалом.

Заказать кабель для прогрева бетона можно в нашей компании по выгодной цене.

Прогревочный провод для бетона

Наша компания существует на российском рынке уже значительно долгое время. И мы с радостью предоставляем Вам обширный ассортимент кабельной и проводниковой продукции, представленной на нашем сайте. Мы сотрудничаем со многими организациями, которые в своей отрасли используют те или иные материалы для прокладки. Весь предоставляемый нами товар сертифицирован и изготовлен по новейшим технологиям, что обеспечивает гарантию качества и долговечность использования. Прогревочный провод для бетона – это повседневный комфорт для вашего уюта!

Описание данного вида.

Если Вы ищете нагревательные элементы для бетона, то из числа нашей продукции можно выделить провод ПНСВ, который успешно используется при прогреве бетона. Ведь если работы с бетонным раствором производятся при низкой температуре воздуха, то согласно правилам его прогрев должен осуществляться в обязательном порядке. Он обеспечивает хорошее и равномерное прогревание бетонного раствора по периметру всей конструкции.

Данный вид является нагревательным, внутри которого проходит стальная жила, а изоляция вокруг него изготавливается из виниловой оболочки. ПНСВ один из основных элементов, которые приспособлены для обогрева бетона электропроводами.

Принцип действия заключается в том, что он прокладывается непосредственно в самой конструкции, перед тем, как заполнить её бетонным раствором. Эти кабели ещё носят название «горячие провода». После этого процесса нужно подключить к сети 380В при помощи шнуров АПВ «холодные концы», которые содержат в себе алюминиевую или медную жилу. Название говорит само за себя, они изготовлены таким образом, что абсолютно не нагреваются. Поэтому их можно располагать вне конструкции. По завершении процесса прогрева монолитной конструкции, «горячие провода» остаются внутри неё.

Ведь своё прямое предназначение они уже выполнили. А «холодные концы» при этом просто отсоединяются.

Как правильно произвести монтаж?

Для правильного функционирования конструкции, монтировать провод прогревочный необходимо по всем соответствующим правилам и в присутствии профессионалов. Это позволит избежать электрического замыкания и многих других ошибок, которые допускают аматоры. Данные правила состоят в следующем:

• Значит, укладывается и распределяется по всей конструкции равномерно, при этом разделяется на отрезки;
• При укладке необходимо учитывать расстояние между ними, которое должно составлять не меньше 15 см;
• Радиус изгиба должен быть не менее четырёх его диаметров;
• При укладке их, необходимо следить, чтобы не было соприкосновения проводов с арматурой или между собой, и обязательно устранять такие моменты;
• Соединение концов необходимо делать именно внутри конструкции, чтобы они впоследствии были внутри бетона.

Как только бетонная конструкция достигнет прочности 70%, нагрев может быть отключён. Иногда допускается выключение при 30% прочности, но это зависит только от вида и качества бетона. В основном, чтобы достичь этой прочности, необходимо от 24 до 72 часов.

Какое оборудование необходимо для прогрева бетона?

Прежде, чем приступать к данному виду работ, необходимо подготовить всё оборудование и материалы, которые понадобятся в процессе работы. Эта процедура предусматривает применение следующего оборудования:

• Провода АПВ «холодные концы»;
• Трансформатор понижающий;
• Кабели магистральные;
• Тепловая защита.

Принцип действия данного метода

Прогрев бетона обуславливает отдачу тепла бетонному раствору от шнура металлического, за счёт проходящего по нему тока. При этом они нагреваются до 80^оС, а благодаря хорошей проводимости тепла у бетонного раствора, оно мгновенно распространяется по периметру.

ПНСВ имеет различный диаметр сечения, но для такой операции желательно использовать шнур с диаметром от 1,8 мм до 3 мм. Это даст максимальную нагрузку на 1 м, что позволит прогреть бетон до необходимой прочности. Прогрев ПНСВ можно применять в прогревании различных монолитных конструкций, если наружная температура опускается до -30^оС.

Некоторые игнорируют главные функции данного вида, и пытаются использовать его для обогрева пола, стен или водопровода. Но этого делать категорически не нужно. Ведь этот тип специально и разработан таким образом, чтобы его можно было использовать одноразово. И после выполнения своей основной функции (прогрева бетона при застывании) он благополучно остаётся в монолитной конструкции. Для таких операций, как подогрев пола, необходимо использовать другой вид нагревательных кабелей многоразового использования, и обладающих функцией саморегулировки.

Технология прокладки такого вида, достаточно трудоёмкая и требует постоянного контроля со стороны специалистов. Чтобы приступить к работе, необходимо тщательно изучить характеристики бетонного раствора и проводов, а также произвести точный расчёт расхода материала. Если вы самостоятельно не сможете этого сделать, то консультанты нашего сайта с удовольствием ответят на все вопросы. А также помогут разобраться со всеми нюансами применения таких шнуров при строительстве.

Условия сотрудничества с нашей компанией

Если Вы ищете прогревочный провод по адекватной цене, то Ваш визит на наш сайт – это правильный выбор. Мы предоставляем самые правильные цены на свою продукцию, составляя здоровую конкуренцию остальным поставщикам кабельной и проводниковой продукции. Обратившись к нам за помощью, Вы останетесь довольны и предоставляемым сервисом, и качеством товара.

Наше сотрудничество осуществляется на любых условиях, принимая расчёт, как наличными, так и в безналичном формате. Поэтому совершать покупки на нашем сайте удобно и быстро. Вам достаточно выбрать из каталога всё, что Вас заинтересовало, и заполнить форму заказа. В короткое время с Вами свяжутся наши менеджеры и произведут оформление. Вам останется только оплатить покупку удобным для Вас способом и ожидать доставку товара. Доставку Вы также сможете выбрать на своё усмотрение удобной для Вас транспортной компанией.

СТН КСБ 40-50 — кабель для обогрева бетона 50 м

• Наименование: СТН КСБ 40-50
• Длина греющей части, м: 50
• Мощность, Вт: 2000
• Сопротивление, Ом (при +20С): 24,2
• Подключение: наконечник штыревой ( 3 шт.)

Полезные материалы:

Кабель СТН КСБ 40-50 – применяется для обогрева бетона при зимнем бетонировании. Кабель СТН КСБ 40-50 крепится к арматуре, которая затем заливается бетоном. После заливки бетоном нагревательная секция СТН КСБ 40-50 включается в сеть 220 В, нагревая бетон и ускоряя тем самым процесс застывания в зимний период. После полного затвердевания бетона концы кабеля отрезаются, а он сам остается внутри конструкции.



Технические характеристики СТН КСБ (кабельные секции для бетона)

Напряжение питания	~220-240 В
Линейная мощность	37–45 Вт/м
Сопротивление изоляции	103 МОм*м
Минимальная температура монтажа	-30 °С
Минимальный радиус изгиба при хранении	150 мм
Номинальный размер нагревательного кабеля (диаметр)	5–7 мм
Длина установочного провода	2 м
Минимальное расстояние между нитками нагревательного кабеля	70 мм
Степень защиты	IP67

Нагревательные секции
Длина секции, м	50
Мощность, Вт	2000
Общие
Гарантийный срок, лет	1

Провод прогревочный | Торговая компания «САЙФ»

Провод прогревочный ПНСВ предназначен для обогрева при монтаже монолитного и железобетона в зимнее время при температурах до минус 30 градусов Цельсия.  Провод прогревочный ПНСВ состоит из двух элементов — стальной однопроволочной жилы круглой формы и изоляции из ПВХ-пластиката или полиэтилена. Провод прогревочный ПНСВ обладает стойкостью стойки к смене температуры окружающей среды: от -60°до +50°С Максимально допустимая температура эксплуатации провода прогревочного ПНСВ составляет +80°С.  Прокладка провода прогревочного ПНСВ должна проводиться при температуре окружающей среды не ниже -15°С.

Кол-во жил, сечение (мм2)	Наружный диаметр (мм)	Удельный вес (кг/км)
1х1,2	2,8	16





В корзину

К несомненным преимуществам использования провода ПТПЖ следует отнести высокую энергоемкость и экономичность технологии. Также плюсами являются исключение замерзания бетона в раннем возрасте и обеспечение высокого качества работ.

Греющие провода укладываются непосредственно в саму возводимую конструкцию перед началом работ. Провод ПТПЖ оптимально использовать для прогрева монолитного бетона или железобетона, напольных нагревателей, которые работают при напряжении переменного тока до 380 В и номинальной частоте 50 Гц или постоянном токе до 1000 В.

Технические особенности:

• две жилы изготовлены из стальной проволоки диаметром 1,2 мм
• диапазон рабочих температур от -60ºС до 50ºС, при этом температура непосредственной прокладки и монтажа
• такого провода должна быть не менее -25ºС и не более 50ºС;
• сопротивление изоляции (на 1000 м) составляет не менее 1МОм при температуре 20ºС

В корзину

Компания «САЙФ» реализует:

Нагревательный кабель КДБС специально разработан для ускорения застывания бетона при строительстве зданий и сооружений.



Кабельные секции КДБС обеспечивают возможность проведения монолитно-строительных работ круглый год. Нагревательный кабель КДБС это –

• самый эффективный способ прогрева бетона;
• быстрое и равномерное твердение бетона при низких температурах;
• простой монтаж;
• отсутствие трансформатора для подключения питания и затрат, связанных с его применением;
• стабильная мощность и равномерный прогрев без кипения и выгорания проводов.



КАК КУПИТЬ? ЗВОНИТЕ (3412) 77-19-00, 77-20-00

ИЛИ ПИШИТЕ [email protected]

Принцип действия — Нагревательный кабель раскладывается на арматуре объекта, подлежащего заливке бетоном. После заливки бетона в опалубку, кабель подключают к сети электропитания. Кабель КДБС, проявляя свои нагревательные свойства, сушит бетон необходимое время, исходя из условий эксплуатации и размеров бетонной конструкции. После высушивания кабель отключают от сети питания, обрезают концы и оставляют внутри бетонной конструкции.

Конструкция секций КДБС

Секция КДБС состоит из двухжильного кабеля, соединенного с установочным проводом. Кабель с одной стороны соединен с установочным проводом при помощи соединительной муфты, а с другой стороны имеет концевую муфту.

Изоляция-химически сшитый полиэтилен, оболочка-ПВХ.

Муфты – на основе термоусаживающихся трубок — обеспечивают герметичность соединения.

Сечения установочного провода УДБ 3:  1,5; 2,5 и 4,0 мм2 в зависимости от мощности секции

Наименование секции нагревательной кабельной	лина нагр. части, м	Стартовая мощность секции, Вт	Номинальная мощность секции, Вт	Сопротивление секции при +20°С, Ом
Секция нагревательная кабельная 40КДБС-10	10,0	440	400	104,5-121,0
Секция нагревательная кабельная 40КДБС-20	20,0	910	800	50,5-58,5
Секция нагревательная кабельная 40КДБС-54	53,0	2250	2120	19,9-23,1
Секция нагревательная кабельная 40КДБС-82	82,0	4080	3280	11,3-13,1
Секция нагревательная кабельная 40КДБС-100	100,0	5120	4000	9,0-10,4
Секция нагревательная кабельная 40КДБС-150	150,0	7680	6000	6,0-6,9



ХОТИТЕ УЗНАТЬ БОЛЬШЕ ЗВОНИТЕ (3412) 77-19-00, 77-20-00



Технические характеристики

Напряжение питания	~220-240 В
Линейная мощность в установившемся режиме	40 Вт/м
Сопротивление изоляции	10. МОм*м
Минимальная температура монтажа	-30 °С
Минимальный радиус изгиба при монтаже	35 мм
Номинальный размер нагревательного кабеля (диаметр)	5–7 мм
Длина установочного провода	2 м
Минимальное расстояние между нитками нагревательного кабеля	60 мм
Степень защиты	IP67



Рекомендации по необходимой мощности и монтажу секций КДБС

• Кабель монтируется на арматуру в массе бетона, но не глубже 20 см от поверхности, масса внутри элемента конструкции обычно не прогревается.
• Укладка кабеля должна обеспечить равномерность прогрева при единовременной заливке.
• Пересечение большой площади прогреваемого элемента с бетонными и кирпичными массивами недопустимо – масса выстудит элемент, мощности прогрева не хватит.
• Обычно на 1 кв. м прогреваемой поверхности идет 4 погонных метра кабеля.
• Необходимая ориентировочная мощность для прогрева: на 1куб. м монолитного бетонного изделия требуется от 0,4 — 1,5 кВт мощности прогрева, это зависит от толщины и материала опалубки, устройства парника, температуры и ветра, также важно учитывать и применяемые присадки для бетона.

Форма для расчета необходимого количества секций 40КДБС

Отверждение бетона

коэффициент теплопроводности материала опалубки (таблица)	0,17	Вт/м·°С
толщина материала опалубки (одной стенки)	21	мм
коэффициент теплопроводности теплоизоляции (таблица)	0,05	Вт/м·°С
толщина теплоизоляции	80	мм
температура окружающей среды	-10	°С
требуемая температура	40	°С
необходимая мощность обогрева	36	Вт/м2
площадь поверхности заливаемой конструкции	65	м2
линейная мощность кабеля	40	Вт/м
необходимая длина кабеля	58	м

Разогрев бетона

толщина заливаемой конструкции	250	мм
плотность бетона	2000	кг/м3
удельная теплоемкость бетона	840	Дж/кг·°С
толщина материала опалубки (таблица)	21	мм
плотность материала опалубки (таблица)	600	кг/м3
удельная теплоемкость материала опалубки (таблица)	2520	Дж/кг·°С
толщина теплоизоляции	80	мм
плотность теплоизоляции (таблица)	144	кг/м3
удельная теплоемкость теплоизоляции (таблица)	1100	Дж/кг·°С
требуемое время разогрева	24	часов
итоговая мощность	367	Вт/м2
площадь поверхности заливаемой конструкции	65	м2
линейная мощность кабеля	40	Вт/м
необходимая длина кабеля	596	м
— Заполняется пользователем   — Результат расчёта

Примечание.
При разогреве бетонной смеси скорость нагрева не должна превышать 6°С/час. Следует принимать во внимание, что скорость разогрева смеси постепенно снижается. Скорость разогрева смеси в первые часы разогрева может превышать среднюю скорость в 1,5 — 2 раза.

ПРИМЕР:
Требуется разогрев смеси от 10°С до 40°С за 24 часа.
Средняя скорость разогрева составляет (40-10)/24 = 1,25°С/час.
В первые часы после включения системы обогрева скорость разогрева смеси составит 2 — 2,5°С/час.

Удельные теплоемкости, плотности и коэффициенты теплопроводности теплоизоляций

Материал теплоизоляции	Коэффициент теплопроводности Вт/(м∙°С)	Теплоемкость Дж/(кг∙°С)	Плотность кг/м³
Асбестовая ткань	0,13	1100	650
Асбестовый шнур ШАОН	0,13	1000	1300
Вата стеклянная	0,06	840	100
Керамзитобетон	0,23	840	600
Минеральная вата	0,05	1100	144
Пенопласт	0,043	1260	100
Пеноплекс	0,032	1340	50
Пенополистирол	0,036	1340	50
Пенополиуретан	0,035	1256	50
Пенополиэтилен	0,036	1170	50
Пеностекло	0,05	840	130
Пенофол	0,038	1950	54
Маты из стеклянного штапельного волокна на синтетическом связующем	0,04	670	80
Маты теплоизоляционные базальтовые	0,038
Шнур асбестовый пуховой ШАП	0,093	1110	800
Шнур энергетический ШТЭ	0,05	1100	150
Энергофлекс	0,038	1170	30

Удельные теплоемкости, плотности и коэффициенты теплопроводности материалов опалубки

Материал опалубки	Коэффициент теплопроводности Кт, Вт/(м2 × °С)	Удельная теплоемкость Дж/кг·°С	Плотность кг/м³
Хвойные породы	0,17	2520	480
Лиственные породы	0,23	2520	650
Фанера клееная	0,17	2520	600
Рубероид, пергамин	0,17	1470	600
Сталь	52	460	7800
Виды бетона	Применение
Особо тяжелые	специальное строительство, главным образом, для защиты от радиоактивного излучения (АЭС, подземные пункты управления, хранилища радиоактивных отходов и др. ).
Тяжелые	для  особо прочного фундамента крупных промышленных объектов.
Облегченные	ленточные фундаменты,  элементы несущих конструкций
Легкие	для стен, плит ограждений
Особо легкие (газобетон, пенобетон)	для монтажа внутренних перегородок в помещениях,  в качестве утеплителя

Скачать файл по расчету кабеля КДБС

В корзину

Прогревочный кабель для обогрева бетона в Хабаровске.

Нагревательный кабель КС(Б) предназначен для прогрева бетона при низких температурах воздуха (до — 30⁰ С) от сети 220 v.

Секция нагревательная кабельная КС(Б)-  это двухжильный резистивный кабель, мощностью 40 Вт/м. Состоит из металлических нагревательных жил в ПВХ изоляции, соединительной и концевой муфт и силовым проводом для подключения к источнику тока

В процессе прогрева бетона кабель равномерно нагревается до 60⁰ С, что не приводит к перегреву бетона, тем самым исключая образование пузырей и раковин, уменьшающих прочность бетонной конструкции.

Кабель используется при минусовых температурах для  последующего затвердевания бетона, что позволяет вести строительство в зимних условиях, без использования дорогостоящих и мощных трансформаторов. Его можно также использовать для временного обогрева строительной площадки.

Основная область применения кабеля для обогрева бетона:

‐при заливке небольших монолитных конструкций;

‐ при заливке колонн, тумб, стенок, отмосток;

‐ при подаче бетона из миксера на объекте;

‐ при использовании вибратора без опаски повреждения кабеля.

Прогрев бетона обычно занимает  от 3 до 7 суток, в зависимости от температуры окружающей среды.

Использование кабеля КС(Б) для прогрева бетона позволяет экономить на:

Аренде/покупке трансформаторов.

Аренде/покупке генератора и топлива (для питания мощного трансформатора)

Вспомогательном оборудовании и материалах (в т.ч. проводах для обогрева бетона)

Доставки оборудования и материалов на объект.

Рабочем времени, т.к. регулировка температуры осуществляется автоматически.

Охране вышеупомянутом оборудовании и материалах.

Электроэнергии, т.к. в пересчете потребления на кв.м. кабель для прогрева бетона потребляет меньше.

Технические характеристики:

Напряжение питания: ~220 В

Линейная мощность в установившемся режиме: 40 Вт/м

Сопротивление изоляции: 10³ МОм*м

Минимальная температура монтажа: -30 °С

Минимальный допустимый радиус однократного изгиба: 35 мм

Минимальный радиус изгиба при хранении: 150 мм

Номинальный размер нагревательного кабеля (диаметр): 5–7 мм

Длина установочного провода: 2 м

Минимальное расстояние между нитками нагревательного кабеля: 70 мм

Степень защиты: IP67

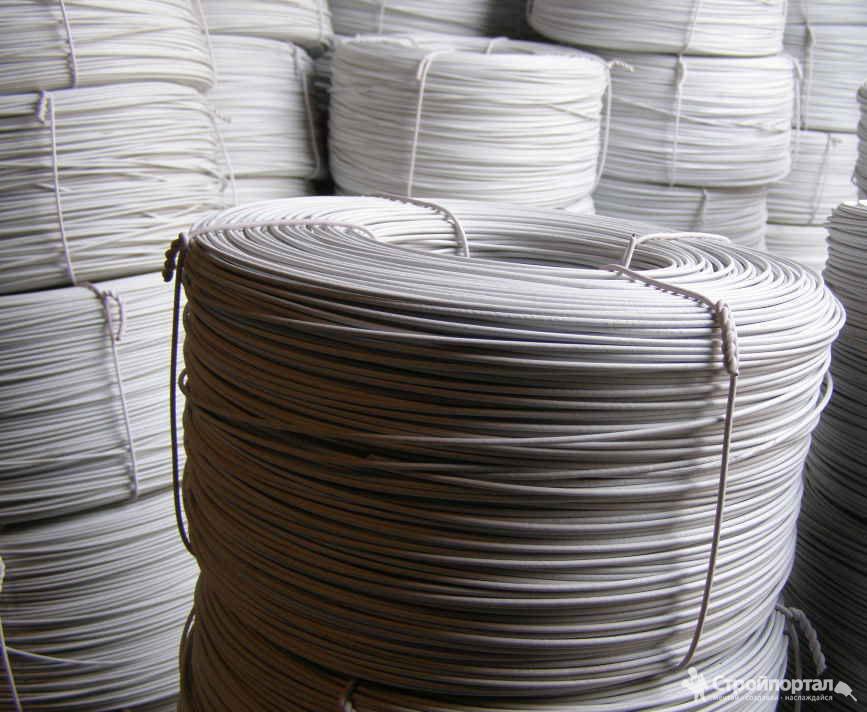

Провод прогревочный ПНСВ 1х1,2, провод (кабель) для прогрева бетона — Комплектующие

ПНСВ — провод одножильный со стальной жилой, с изоляцией из ПВХ пластиката или полиэтилена.

1. Токопроводящая жила — однопроволочная, изготовлена из стальной оцинкованной проволоки. Допускается изготавливать токопроводящую жилу из стальной неоцинкованной проволоки (ПНСВ (неоцинкованная)).
2. Изоляция — из ПВХ пластиката или полиэтилена номинальной толщиной 0,8 мм

Провод для прогрева бетона предназначен для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50 Гц или постоянного тока до 1000 В.

Технические характеристики кабеля для прогрева бетона:

• Вид климатического исполнения: УХЛ по ГОСТ 15150-69
• Диапазон температур эксплуататации: от -60°до +50°С
• Максимально допустимая температура эксплуатации: +80°С
• Прокладка проводов для прогрева бетона должна проводиться при температуре окружающей среды не ниже -15°С
• Провода стойки к воздействию воды и 20-ти процентного водного раствора поваренной соли или 30-ти процентного раствора щелочей Са(ОН)2 или NaOH.
• Радиус изгиба проводов при монтаже должен быть: не менее 5 наружных диаметров
• Минимальный радиус изгиба: 25 мм
• Смонтированные провода не должны пересекаться или прикасаться друг к другу, расстояние между проводами должно быть : не менее 15 мм
• Режим работы проводов — повторно-кратковременный или длительный
• Подводка питания к нагревательной секции осуществляется «холодными» концами, места соединения нагревательного провода и «холодного» конца рекомендуется выводить за пределы обогреваемой зоны
• Соединение «холодного» конца с нагревательными проводами рекомендуется производить методом пайки с применением бандажа из медной проволоки, посредством клеммных коробок или гильз. Допускается любой другой метод, обеспечивающий надежность соединения при эксплуатации кабеля для прогрева бетона
• Для достижения равномерности теплового поля смонтированные провода рекомендуется покрывать металлической фольгой толщиной 0.2-0.5 мм
• Допускается изготовление нагревательных секций из 2-3 отрезков проводов, при этом соединение токопроводящих жил отрезков может производиться любым способом, обеспечивающим качество соединения
• Электрическое сопротивление изоляции проводов, пересчитанное на 1 км длины и измеренное при температуре (20±5)°С : не менее 1 МОм
• Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию
• Общее время работы под нагрузкой должно быть не более 35% от суммарного времени эксплуатации
• Срок службы: не менее 16 лет

МИНИМАЛЬНЫЙ ЗАКАЗ 10. 000 метров

Кабель прогревочный для бетона | аренда генераторов

Прогрев бетонных конструкций за счет тепловыделения заложенного в них провода

   Прогревочный провод ― рассчёт, подключение, монтаж прогревочного кабеля, круглосуточное дежурство  для наблюдения и поддержания заданной температуры

   Прогревочный трансформатор



Услуга монтаж прогревочного провода включает в себя:

1. Подбор и заготовку провода для прогрева бетона (отрезков заданной длины)
2. Монтаж заготовленного провода (заключается в укладке заготовленного монтажного провода в строительные конструкции, подлежащие прогреву)
3. Подключение прогревающего провода к источнику питания (заключается в прокладке временных линий электроснабжения от трансформатора прогрева к проводу прогрева, заложенного в прогреваемую конструкцию и соединение монтажных кусков прогревочного провода определенным образом)
4. Включение электрического прогрева и оперативное дежурство (регулярный контроль, изменение степени нагрева, устранение мелких неисправностей)

Вы действительно можете:

                                                                                     Заливать бетон при низких температурах!

                                                                                                     Не прерывать строительство ввиду внезапного наступления холодов!

                                                                                                                      Строить стабильно! Не планировать выплату неустойки!  Не затягивать сдачу проекта! Зарабатывайте для себя!

Монтаж прогревочного провода



Как подобрать провод для прогрева бетона?

В ж/б конструкцию укладываются проводники, которые при прохождении по ним электрического тока нагреваются, выделяя при этом тепловую энергию. На практике применяют различные варианты такого прогрева , отличающиеся рабочим напряжением, маркой используемого бетона и способом подключения нагревательного элемента. Выбор способа зависит от местных условий.

Наиболее популярный кабель для прогрева бетона – ПНСВ сечением не менее 1,2 мм (со стальной центральной жилой). При этом выбирается рабочий ток в пределах 14 – 16 А. Это обеспечивает наиболее эффективный прогрев. Но особенность данной марки проводника в том, что при такой силе тока на открытом воздухе он перегревается и сгорает. Поэтому в местах «выхода» ПНСВ из бетона к его концам прикручиваются провода АПВ-2,5 или -4 («холодные концы») длиной от 0,5 до 1 м. Для этого можно использовать и отрезки «родного» проводника, только соединенные в параллель.

Рассчёт монтаж подключение прогрева монолитного бетона проводом

Схема прогрева монолитного бетона проводом ПНСВ может быть в 1 или в 3 «нитки». В первом случае длина провода рассчитывается на необходимую силу тока (14-16 А) в зависимости от его сечения и подающегося напряжения. Во втором – отрезки скручиваются концами в одной точке (по принципу «звезды»), которая подсоединяется к источнику тока. Их длина определяется делением соответствующего значения для одинарной нити на 1,73.



Услуга Круглосуточное дежурство

1. обходы и осмотры электрооборудования системы электрического прогрева бетона;
2. оперативные переключения;
3. замеры электрических величин, характеризующих состояние системы электрического прогрева бетона;
4. замену предохранителей, контрольных ламп, устранение мелких неисправностей;
5. ведение документации (оперативного журнала системы электрического прогрева бетона).



1. Обходы и осмотры включают в себя визуальный осмотр всех электроустановок на предмет выявления неисправностей и аварийных режимов работы.

2. Оперативные переключения включают в себя:

• включение и отключение элементов системы электрического прогрева бетона, переключение вводов;
• изменение степени нагрева регулировкой выходного напряжения трансформатора (для КТПТО – 80 и аналогичных).

3. Замеры электрических величин осуществляются для контроля состояния системы электрического прогрева бетона. Результаты замеров заносятся в специальный оперативный журнал. Измерения сводятся к замеру токов в указанных на схеме точках (токоизмерительными клещами) и, в случае необходимости, к замеру напряжения (вольтметром переменного тока).

4. Замена предохранителей, контрольных ламп, устранение мелких неисправностей производятся в интересах бесперебойного функционирования системы электрического прогрева бетона.



Внимание!  Оперативное дежурство должно осуществляться квалифицированным электротехническим персоналом ввиду того, что включает в себя производство электрических измерений и требует принятия самостоятельных решений. Нежелательно возлагать на оперативный персонал функции контроля за температурами бетонной конструкции, так как при этом не обеспечивается должный контроль за качеством работы электротехнического персонала.



Аргументы в пользу прогрева бетона зимой

Прогрев бетона в холодное время года сложное дело. Нужно знать следующее.

• Цемент вступает во взаимодействие только с водой, а не со льдом. Именно для ее предохранения от кристаллизации и применяется прогревание.
• Кроме замедления процесса отвердевания, низкие температуры (или ее перепады) приводят к образованию пустот в массе раствора, что в итоге отражается на прочности.
• Как в зимний, так и в летний период времени прогрев значительно повышает скорость отвердевания бетона, следовательно, сокращает сроки строительных работ.



Закажите услугу у нас! Почему мы?

У нас квалифицированный электротехнический персонал!

Имеем свой парк прокатной техники до 100 единиц!

Сервисная служба мобильна и работает круглосуточно, т.е. 24 часа без выходных и праздников!

Прокладка кабелей для растапливания снега под дорожкой

Прокладка кабелей для снеготаяния под дорожкой

Роберт Робиллард о пейзаже

Скользкие пешеходные дорожки опасны: установите систему плавления снега

На северо-востоке зима означает лопату и соление дорожек и лестниц. Проблема в том, что соль разрушает каменную кладку, а гололед может стать причиной падения.

Одно неудачное падение может привести к перелому бедра, ноги или к тому, что вы выбросите спину.Обогрев подъездной дорожки или дорожки — отличный способ избавиться от химикатов для таяния снега и обеспечить, чтобы подъездная дорожка или дорожка всегда была чистой и с меньшей вероятностью поскользнулась и упала.

Эта статья является первой из серии из двух частей, посвященной моему опыту установки системы снеготаяния под новой дорожкой из синего камня, ступенькой из синего камня и площадкой. Система производится компанией Warmly Yours.

Система снеготаяния:

WarmlyYours разрабатывает прочные, высококачественные изделия для таяния снега и обогрева помещений и на открытом воздухе.Их нагревательные кабели предназначены для бетонных перекрытий в новых домах, уличных проездов, пешеходных дорожек, лестниц и патио. Продукт хорошо подходит для больших площадей, таких как подвалы, гаражи, пристройки и проезды.

Типы систем растапливания снега:

Обычно для установки обогреваемых пешеходных дорожек и проездов используются две системы. Электрический нагревательный кабель и трубопроводы водяного отопления. В системе водяного отопления используются медные трубки или сшитый полиэтилен (PEX) с жидкостью, обработанной антифризом, для обогрева подъездной дорожки или пешеходной дорожки.Раствор гликоля нагревается в бойлере, который работает с ручным или автоматическим управлением для простоты использования.

Лучшее время для установки:

Лучшее время для этого типа установки — во время нового проекта дома или серьезных ландшафтных изменений в собственности. Если старые, потрескавшиеся тротуары и проезды нуждаются в замене, то самое время для этого типа установки.

Ребята из WarmlyYours недавно прислали мне полную систему снеготаяния Premium для оценки и установки на недавнем проекте пешеходной дорожки и каменной ступени.Система, которую они прислали мне, была разработана для моего проекта и поставлялась в комплекте со всеми кабелями, контроллерами и датчиком снега, необходимыми для качественной системы снеготаяния. В этой статье я расскажу о том, что было задействовано при установке этого продукта, а также предоставлю вам отзывы о моем опыте.

Установка системы снеготаяния на проезжей части:

Warmly Yours вместе с вами разработает индивидуально подобранную систему для систем снеготаяния для обогрева пешеходных дорожек, лестниц, патио или проезжей части.У них есть как матовые, так и тросовые системы снеготаяния, которые можно устанавливать под асфальт, бетон или укладку брусчатки. Кабели нагревают камень в проходе до температуры выше нуля, что приводит к таянию снега.

Я нашел общение с моим представителем по работе с клиентами Мэттом Карузо простым и информативным. На каждый звонок, который я делал Мэтту, отвечали немедленно или сразу же возвращали. С уважением, получил пятерку за обслуживание клиентов.

Технические характеристики:

Система снеготаяния Warmly Yours, которую я использовал, была разработана для установки в асфальт, бетон или раствор под брусчаткой и имеет специально разработанную длину.В этом проекте использовался 251 фут кабеля, расстояние между которыми составляло примерно 3 дюйма. Система представляет собой систему мощностью 3000 Вт, 240 В, 12,5 А.

С уважением, Ваш прислал мне в рамках премиальной системы следующие документы:

• 251 фут тепла кабеля для таяния снега
• Панель реле
• Панель управления таянием снега Premium
• Датчик снега

Продукт сертифицирован CSA для использования вне помещений в Канаде и США и предлагается в конфигурациях на 120 или 240 В.

Нагревательный кабель состоит из двухжильного многожильного нагревательного элемента с первичной изоляцией из фторполимера.Изолированный сердечник защищен плетеной металлической оплеткой и внешней оболочкой из ПВХ, EPR или компаунда на основе полиолефина с нулевым содержанием галогенов, что делает его более прочным и обеспечивает защиту от коррозии.

Эти кабели оканчиваются стандартными холодными выводами длиной 20 футов (6,1 м). очевидно, что холодный конец не нагревается и используется для ввода в здание и присоединения к панели управления. Специальная конструкция горячего и холодного спая делает его на 100% надежным.

Система снеготаяния может быть установлена ​​в виде мата, состоящего из нагревательного кабеля, приклеенного лентой к полипропиленовой (ПП) подложке, или в виде змеевика, проложенного в виде нагревательного кабеля, чтобы он был равномерно распределен по металлической решетке или экрану.

Кабель для снеготаяния доступен в широком диапазоне мощностей и размеров в соответствии с вашими требованиями. Перед тем, как начать свой проект, я сообщил представителю службы поддержки клиентов свои точные размеры проекта, и они предоставили мне специальный подробный монтажный чертеж.

Требования к электрооборудованию:

Для установки данной системы электрику потребовалось установить 1 — 20 ампер. Автоматический выключатель 240 В переменного тока и 1-15 ампер. Выключатель 120 В переменного тока. Для лучшей электрической эффективности я подключил свой проект к 24 вольт.

С уважением Снежные кабели: Кабели закладываются примерно на 2–3 дюйма ниже готовой бетонной или песчаной поверхности. Эксперты по лучистому отоплению WarmlyYours предлагают индивидуальный план, основанный на уникальном проекте каждого клиента.

Характеристики нагрева матовой плиты:

Для обычных полов из бетонных плит и раствора под брусчаткой WarmlyYours Floor Heating for Concrete маты имеют длину от 11 до 563 футов и ширину от 1,5 до 3 футов. Коврики быстро и легко устанавливаются, вырабатывая 20 ватт на квадратный фут (215 ватт на квадратный метр).

Характеристики обогрева кабельной плиты:

Идеально подходит для помещений необычной формы, включая изогнутые или диагональные стены, кабели WarmlyYours для обогрева полов для бетона доступны в длине от 57 до 563 футов.

Энергоэффективные двухжильные нагревательные кабели вырабатывают 6 Вт на линейный фут (20 Вт на метр). Типичное расстояние от 3,5 до 5 дюймов по центру. Мы выбрали кабели для этой установки из-за переходов от площадки к ступенькам, а затем вниз к переходу.

Подготовка рабочего места:

1. Снимите и утилизируйте старые деревянные ступеньки и лестничную площадку.

2. Снимите облицовку и сайдинг на доме и установите резиновый и медный гидроизоляционный слой между домом и новой кладкой и ступенькой.

3. Выкопали весь суглинок из зоны приземления на глубину 24 ″. Я использовал две существующие бетонные опоры глубиной 10 на 48 дюймов как часть моей опоры для приземления.

В эти основания и в кирпичную стену фундамента дома просверлили арматуру №8. Мы также соединили арматуру с перпендикулярной арматурой, чтобы получилась сетка. Как только это было завершено, мы сформировали площадку для приземления и ступеньки, добавили арматуру и залили все это целиком.

4. Установлены подмости из трубопровода и брезентовый тент для изготовления палатки. Используя торпедный обогреватель, мы нагревали это место в течение всего дня и восьми часов до поздней ночи, чтобы бетон оставался теплым во время процесса отверждения.

5. Старые булыжники были удалены, и мы позаботились о том, чтобы было прочное основание для новой дорожки.Сверху мы уложили 4 дюйма гравия и 1 дюйм песка, выровняли и утрамбовали с помощью пластинчатого уплотнителя. Важно упаковать основание, чтобы исключить смещение камней.

6. Синий камень займет оставшиеся 2 дюйма вашей базы. Голубой камень обычно укладывают по узору, и мы использовали непрерывный узор. [похожа на кирпичную стену] Многим клиентам нравится создавать свои собственные узоры. Сначала следует укладывать полные куски, а в последнюю очередь — все отрезанные.

7. Швы голубого камня заполнены цветным плиометрическим песком.

Инструкции перед установкой кабеля:

Мы решили построить площадку и ступеньку из бетонных блоков, а также использовать облицовочный камень, чтобы покрыть стороны лестничной площадки и подступенков. Мы посчитали, что кабель будет проще установить на блочном фундаменте. Первоначально мы планировали построить настоящую каменную основу и ступеньку, но сразу отказались от этой идеи.

Верх ступени и площадки получат ступени из синего камня толщиной 1-1 / 2 дюйма со скошенными углами и большую центральную плиту.Весь синий камень должен быть установлен в 1-1 / 2 дюйма раствора.

Прокладка кабелей для снеготаяния:

1. Нагревательный кабель Warmy yours имеет сечение холодной проволоки 20 футов. Этот провод используется для прокладки через стену дома к панели управления. Я просверлил два отверстия в стене подоконника и установил две металлические трубы. Одна труба содержала датчик температуры плиты системы, а другая — холодный провод, который соединяется с контроллером.

Важно отметить, что черный участок провода [холодный провод] можно обрезать до любой длины, но зеленый участок [нагретый кабель] не может быть обрезан.

Также важно проложить кабель так, чтобы избежать других источников тепла, таких как светильники и дымоходы.

2. Я проложил кабель на такой глубине, чтобы он не превышал 2 1/2 дюйма от вершины голубого камня. Нагревательный кабель для таяния снега лежит в 1-дюймовом слое раствора. Мы установили оцинкованную штукатурную сетку на площадку и ступеньку с помощью шурупов.

Обеспечьте достаточный период высыхания или отверждения пола / плиты / бетона / асфальта после установки системы обогрева и перед подачей питания на систему обогрева

3.Затем нагревательный кабель был установлен в виде змеевика и прикреплен к сетке пластиковыми стяжками. Я принял меры предосторожности, чтобы не перекрывать кабели в любой точке, чтобы избежать возможного перегрева кабелей. Минимальное расстояние между кабелями s 3 ″ и максимальное расстояние 12 ″.

Примечание. Минимальный радиус изгиба кабеля для плавления снега не должен быть меньше его диаметра в 10 раз.

4. Чтобы перейти с площадки на ступеньку, а затем на дорожку, я с помощью шлифовального станка и алмазного диска отрезал угол бетонного блока.Каменный шпон поставляется с угловыми блоками, закрывающими все углы. Удалив угол из бетонного блока, я смог создать канал для кабеля для таяния снега.

5. Я проехал по дорожке таким же змеевидным узором, как и при приземлении и шаге.

6. Во время этого проекта очень важно принять меры, чтобы избежать повреждения нагревательного кабеля во время установки.

Есть много Do Nots:

• Не проезжайте через кабель.
• Изолентой концы лопаток.
• ЗАПРЕЩАЕТСЯ распиливать компенсаторы без четкой разметки линий аэрозольной краской, если монтажник убедился, что нагревательные кабели не будут разрезаны.
• ЗАПРЕЩАЕТСЯ повредить кабели тяжелым оборудованием, механизмами или транспортными средствами.

7. Квалифицированный электрик должен подключить систему обогрева Snow Melt и уметь проверить целостность, сопротивление и сопротивление изоляции нагревательного кабеля перед установкой, а также после установки.Значение сопротивления должно соответствовать значению, показанному в Приложении A на стр. 12. Допускается отклонение от -5% до + 10%. Сопротивление изоляции должно быть более 10 МОм.

8. Для установки на лестницах и пандусах, которые будут включать поручни, настоятельно рекомендуется, чтобы установщик асфальтоукладчика предварительно врубил стойки для столбов, чтобы избежать любого сверления раствора. Нагревательный кабель необходимо проложить вокруг этих гильз или столбов, чтобы избежать прямого контакта с ними. Электрик и установщик асфальтоукладчика несут ответственность за координацию своих усилий, чтобы избежать резки или просверливания нагревательных кабелей, которые больше не видны под раствором.

9. Чрезвычайно важно, чтобы установщик голубого камня НЕ использовал какое-либо тяжелое оборудование, механизмы или транспортные средства над оголенным нагревательным кабелем.

Во время процесса установки голубого камня рекомендуется соблюдать осторожность, чтобы не наступить на горячую и холодную заводскую часть кабеля (зеленый встречается с черным).

Электрик должен использовать мегомметр на 500 В постоянного тока и мультиметр для непрерывной проверки нагревательных кабелей, над которыми в настоящее время работают, чтобы убедиться, что они не были повреждены, и будут готовы к действию один раз. раствор застыл.

10. Установщик синего камня должен проявлять осторожность, чтобы раствор покрыл нагревательные кабели / маты и они не вступили в прямой контакт с брусчаткой. Мы рекомендуем заливать раствор толщиной не менее 1,5 дюймов (38 мм) поверх нагревательных кабелей / матов, но не более 2 дюймов (51 мм).

11. Установщик (-ы) синего камня должен позаботиться о том, чтобы не наступить на заводские стыки горячего и холодного соединения и не повредить нагревательные кабели лопатками или граблями. Коврики следует укладывать сеткой вверх, проволочной стороной вниз, чтобы защитить их от лопат.

12. Электрик должен завершить окончательное испытание всех нагревательных кабелей / матов с помощью мультиметра и мегомметра, чтобы проверить и записать, что каждый нагревательный кабель выдержал заливку строительного раствора и готов к работе после того, как раствор затвердел. .

Кабели для теплого пола от ThermaWire

В вашем доме вам будет тепло и тепло зимой, но вы обнаружите, что вам все равно придется носить толстые носки или теплые тапочки, чтобы согреть ноги на холодных плиточных полах.Выход есть. Благодаря технологии обогрева под плиткой ваши пальцы ног будут оставаться уютными и теплыми всю зиму, независимо от того, по какой поверхности вы идете. Свяжитесь с ThermaWire, чтобы узнать о наших кабелях для теплого пола.

По всей стране

На протяжении десятилетий страны по всей Европе, включая холодные северные страны Скандинавии, использовали электрические нагревательные кабели, чтобы поддерживать в своих домах уют круглый год. С 2001 года мы предлагаем этот продукт в Канаде. В 2011 году мы решили, что готовы расширить наш онлайн-бизнес, чтобы сделать наши отопительные изделия доступными для домовладельцев, подрядчиков и строителей по всей Канаде.

Мы включаем авиаперевозки на следующий день в наши расценки, поэтому, где бы вы ни находились, вам не пришлось долго ждать, чтобы испытать на себе чудеса обогрева под плиткой.

Доступный

Наша цель — сделать эту технологию, когда-то считавшуюся дорогой экстравагантностью, доступной для среднего канадского домовладельца. В течение последних 14 лет мы продавали, устанавливали и обслуживали наши продукты по всей Канаде, и мы постоянно пытаемся найти способы сделать наши продукты более надежными и более дешевыми.Мы хотим помочь вам насладиться роскошью обогрева под плиткой по невысокой цене.

Независимо от того, являетесь ли вы домовладельцем, который хочет сделать свой дом более комфортным в течение длительного холодного сезона, или подрядчиком или строителем, ищущим инновационные способы обогрева домов своих клиентов, кабели для обогрева пола от ThermaWire — идеальное решение. Для получения дополнительной информации прочтите описания наших продуктов ниже или позвоните нам по телефону 1-888-757-2210.

Больше не нужно мириться с холодными полами.Закажите кабели для теплого пола в ThermaWire сегодня!

Нажмите, чтобы открыть руководство по установке	Кабели для отопления толстых полов хорошо известны подрядчикам в сфере отопления, но не так хорошо известны на рынке жилой недвижимости. Эти кабели вдвое толще тонких кабелей и матов для обогрева пола, рассчитаны на долговечность, выдерживают нагрузки в процессе строительства и соответствуют широкому спектру методов установки.Толстые нагревательные кабели являются единственным продуктом, одобренным для установки в бетонных плитах, таких как перекрытия на грунте, в подвалах и гаражах, а также являются лучшим выбором для установки сухой упаковки. Они также идеально подходят для использования с неармированными деревянными черновыми полами в сочетании с металлической сеткой и заделаны в пленку толщиной всего 3/8 дюйма. Это предпочтительный метод для использования под паркетными и ламинатными полами с подогревом. они также могут быть установлены под натуральным деревянным полом 3/4 «, если между проложенными кабелями используется фанерная обвязка 3/8».Обязательно свяжитесь с нами для получения более подробной информации об этих инновационных методах установки.
Нажмите, чтобы открыть руководство по установке	Кабели для обогрева тонких полов — наиболее распространенный и популярный формат, используемый сегодня. Разработанные с учетом номинальной толщины, они предназначены для установки на усиленный черновой пол или бетонный пол, покрытый тонким слоем раствора или самовыравнивающегося цемента перед укладкой напольной плитки, инженерного пола, ламината или винила.В качестве альтернативы, тонкие кабели для обогрева пола могут быть проложены поверх неармированного черного пола и покрыты разделительными мембранами перед укладкой плитки. Расстояние между центрами наших тонких кабелей составляет 3-5 дюймов в зависимости от того, будет ли он использоваться в качестве основного источника тепла или только в качестве дополнительной системы обогрева пола. Наши кабели хорошо изолированы и прочнее, чем у многих конкурирующих брендов.
Нажмите, чтобы открыть руководство по установке	Тонкие нагревательные маты идеальны, когда работа требует больших затрат и у вас есть достаточно прямоугольная область для обогрева.Разработанные с учетом номинальной толщины, они предназначены для установки на усиленный черновой пол или бетонный пол, покрытый тонким слоем раствора или самовыравнивающегося цемента перед укладкой напольной плитки, инженерного пола, ламината или винила. В качестве альтернативы, тонкие кабели для обогрева пола могут быть проложены поверх неармированного черного пола и покрыты разделительными мембранами перед укладкой плитки. Наши маты рассчитаны на мощность 12 Вт / SF, что означает, что они могут служить основным источником тепла во многих установках.Коврики — лучший выбор при установке на существующий бетонный пол, например, при ремонте подвала или гаража.

IOM_WR_SH_v1.indd

% PDF-1.3 % 1 0 obj >] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>> эндобдж 2 0 obj > поток 2018-05-21T15: 26: 33-04: 002018-05-21T15: 26: 45-04: 002018-05-21T15: 26: 45-04: 00 Adobe InDesign CC 13.1 (Macintosh) uuid: 4a

a-be0e-934d -8811-8b6ac7000b87xmp.сделал: 9609BB3DA245E311A7B9FD90EAA690F1xmp.id: 8a83f6dc-1933-478f-a6da-0ba1add71c99proof: pdf1xmp.iid: 96abdef9-cef4-4d59-abc7-ba50604b541axmp.did: 9BBF541E511A188DA8DB8E9E263xmp.did: 9609BB3DA245E311A7B9FD90EAA690F1default

convertedfrom применение / х-InDesign к применению / pdfAdobe InDesign CC 13.1 (Macintosh) / 2018-05-21T15: 26: 33-04: 00

application / pdf

IOM_WR_SH_v1.indd

Библиотека Adobe PDF 15.0FalsePDF / X-1: 2001PDF / X-1: 2001PDF / X-1a: 2001 конечный поток эндобдж 3 0 obj > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 25 0 объект > / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0,0 396,0 612,0] / Тип / Страница >> эндобдж 26 0 объект > / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0.0 396.0 612.0] / Type / Page >> эндобдж 27 0 объект > / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0.0 396.0 612.0] / Type / Page >> эндобдж 28 0 объект > / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0.0 396.0 612.0] / Type / Page >> эндобдж 29 0 объект > / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0,0 396,0 612,0] / Тип / Страница >> эндобдж 30 0 объект > / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0.0 396.0 612.0] / Type / Page >> эндобдж 31 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0.0 396.0 612.0] / Type / Page >> эндобдж 32 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0.0 396.0 612.0] / Type / Page >> эндобдж 33 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / Shading> / XObject >>> / TrimBox [0.~ / ѳO [ᤱ̔ / 99 [gv> ޏ_ N. ~ ٖ aOw? 0 ૽ HqwjgMc4f 8bRd

Установка системы электрического снеготаяния

Сохраняйте чистоту и безопасность в зимние месяцы

Роб Робиллард

На северо-востоке зима означает лопату и соление дорожек и лестниц. Проблема в том, что соль разрушает каменную кладку, а гололед может стать причиной переломов костей. Одно неудачное падение может привести к перелому костей или к тому, что вы выбросите спину.

Обогрев подъездной дорожки или пешеходной дорожки — отличный способ избавиться от химикатов для таяния снега и обеспечить, чтобы тропа всегда была чистой и, следовательно, с меньшей вероятностью поскользнулась и упала.

Недавно у меня была возможность установить систему снеготаяния WarmlyYours Radiant Heat в проходе перед домом. В этой статье я расскажу, что нужно для установки этого продукта, а также расскажу о своем опыте.

Два типа систем

Для обогрева пешеходных и подъездных дорожек на открытом воздухе обычно используются две системы: электрический нагревательный кабель и трубопровод водяного отопления.

Электрическая система снеготаяния, такая как WarmlyYours, является первоклассной, энергоэффективной и быстрой при растапливании снега и предотвращении образования льда. Эта система может быть установлена ​​под бетоном и асфальтом, а также в растворе под брусчаткой.

Таяние в действии.

В системе водяного отопления используются медные трубы или сшитый полиэтилен (PEX) с жидкостью, обработанной антифризом, для обогрева подъездной дорожки или пешеходной дорожки. Раствор гликоля нагревается с помощью бойлера, работающего с ручным или автоматическим управлением.

В этом проекте дорожки электрическое отопление было единственным вариантом, и к тому же самым рентабельным в установке.

Мы решили использовать систему снеготаяния WarmlyYours Premium, которая была специально разработана для моего проекта и укомплектована всеми кабелями, контроллерами и датчиками снега, необходимыми для качественной системы снеготаяния.

Установка системы под асфальтоукладчики Bluestone

В этом проекте у домовладельцев было деревянное крыльцо с крыльцом и вымощенный булыжником мостик, который, должно быть, было настоящим кошмаром для того, чтобы сгребать его лопатой.Они решили вырвать деревянное крыльцо и булыжники, чтобы заменить их крыльцом из полевого камня с вершиной из синего камня и дорожкой из синего камня. Система WarmlyYours, которую мы выбрали для установки, была опцией Premium Control и Aerial Sensor.

Компания WarmlyYours разрабатывает прочные, высококачественные изделия для таяния снега и обогрева помещений и улицы. Их нагревательные кабели предназначены для бетонных перекрытий в новых домах, уличных проездов, пешеходных дорожек, лестниц и патио. Продукт хорошо подходит для больших площадей, таких как подвалы, гаражи, пристройки и проезды.

Система снеготаяния нагревает материал для дорожного покрытия, то есть голубой камень, который нагревает дорожку до температуры выше нуля, что приводит к таянию снега, полностью устраняя необходимость лопаты и вспашки.

Перед тем, как начать свой проект, я сообщил своему представителю службы поддержки клиентов точные размеры проекта, и они предоставили мне индивидуальный подробный монтажный чертеж. Эксперты по лучистому отоплению WarmlyYours предлагают индивидуальный план, основанный на уникальном проекте каждого клиента, и я в полной мере воспользовался их опытом.

Технические характеристики системы растапливания снега

Система снеготаяния была разработана для установки в асфальт, бетон или раствор под брусчаткой и поставляется в виде матов или отдельных кабелей определенной длины, адаптированных к индивидуальному проекту.

Для своего проекта я использовал 251 фут свободного кабеля, который я скрутил петлей и разложил на расстоянии примерно 3 дюйма друг от друга. Система сертифицирована CSA для использования вне помещений в Канаде и США и предлагается в конфигурациях на 120 или 240 В. Он рассчитан на 3000 Вт, 240 В и 12 В.5 ампер.

Тепло Вы прислали мне в рамках премиальной системы следующие документы:

• • 251 фут теплового кабеля для таяния снега
• • Релейная панель
• • Панель управления таянием снега Premium
• • Датчик снега
• • Датчик температуры

Что такое излучающий нагревательный кабель?

Нагревательный кабель состоит из двойного многожильного нагревательного элемента с первичной изоляцией из фторполимера. Изолированный сердечник защищен плетеной металлической оплеткой и внешней оболочкой из ПВХ, EPR или компаунда на основе полиолефина с нулевым содержанием галогенов, что делает его более прочным и обеспечивает защиту от коррозии.

Панель управления.

Эти кабели имеют 20-футовый конец. длинные стандартные холодные провода. Очевидно, что холодный конец не нагревается и используется для ввода в здание и присоединения к панели управления. Специальная конструкция горячего и холодного спая делает его на 100 процентов надежным.

Типы нагревательных элементов

Система снеготаяния может быть установлена ​​двумя способами: в виде рулона, состоящего из нагревательного кабеля, приклеенного лентой к сетчатому мату из полипропилена (ПП), или в виде нагревательного кабеля, проложенного в виде змеевика, с равным интервалом и прикрепленного к металлической решетке или экрану.

Оба этих устройства для снеготаяния доступны в широком диапазоне мощностей и размеров, чтобы удовлетворить ваши уникальные требования.

Для обычных бетонных полов и раствора под брусчаткой WarmlyYours предлагает бетонные маты длиной от 5 до 50 футов и от 2 до 3 футов. ширины. Они напоминают мне постелить полотенце на пляже — это так быстро и просто. Эти полипропиленовые маты производят 50 ватт на квадратный фут.

Другой вариант — бесплатный кабель, который идеально подходит для участков необычной формы, включая изогнутые или диагональные стены, и доступен в длине от 43 до 428 футов.Энергоэффективные двухжильные нагревательные кабели вырабатывают 12 Вт на линейный фут. Типичное расстояние между этими кабелями составляет от 3-1 / 2 до 5 дюймов по центру.

Я решил использовать кабельное соединение в своей установке, потому что мне нужно было спуститься с крыльца вниз к ступеньке, а затем снова вниз к переходу. Сделать этот переход с ослабленным кабелем было разумным решением.

Требования к электрооборудованию

Для установки этой системы электрику потребовалось установить автоматический выключатель на 20 А / 240 В переменного тока и один выключатель на 15 А / 120 В переменного тока.Для лучшего электрического КПД мой проект был подключен на 240 вольт.

Мой электрик также установил главное отключение питания на панели управления, на котором есть красный светодиодный индикатор, показывающий, когда питание включено, что полезно для полного отключения питания или для обслуживания устройства для таяния снега.

Проектирование каменной площадки

Я решил построить площадку из бетонных блоков и ступеньку с облицовкой, чтобы покрыть стороны площадки и подступенки.

Камень фанерный для подступенка.

Мне показалось, что излучающий кабель легче установить на блочном фундаменте. Первоначально мы планировали построить настоящую каменную основу и ступеньку, но вскоре отказались от этой идеи. Бетонный блок позволил бы мне легко замкнуть нагревательный кабель, а затем спуститься к ступенькам и переходам.

Верх площадки и ступеньки получат 1-1 / 2 дюйма. толстые ступени из синего камня со скошенными углами и большая центральная плита из синего камня.Весь синий камень будет установлен в диапазоне от 1 до 1 1/2 дюйма. раствора.

Подготовка рабочего места

Первым делом нужно было удалить старую деревянную площадку и ступеньку. Затем я установил ледяной и водный щит и медный фартук на стене дома, где проходили новая кладка и ступенька.

Бетонный блок перед каменной кладкой.

Бетонная подушка для крыльца.

Я попросил моего подрядчика по ландшафтному дизайну выкопать суглинок в том месте, где была площадка для леса.Они копали на глубину 24 дюйма. Я попросил их использовать два существующих размером 10 на 48 дюймов. глубокие бетонные опоры как часть моей опоры. Эти опоры поддерживали старую деревянную площадку крыльца.

Затем мы просверлили и установили арматуру № 8 в эти фундаменты, а также в кирпичную стену фундамента дома. Мы соединили эту арматуру с перпендикулярной арматурой, чтобы получилась сетка. Когда это было завершено, мы сформировали площадку для приземления и ступеньки, добавили больше арматуры, а затем залили бетон на всю сформированную площадь, создав одну монолитную опору.

Дорожная палатка для обогрева.

Из-за низких температур я установил подмостки из труб и использовал брезент сверху, чтобы сделать палатку. Используя торпедный обогреватель, я прогревал это место в течение всего дня и восьми часов ночи, чтобы бетон оставался теплым во время процесса отверждения.

Планировка проезжей части

Затем мы сосредоточились на дорожке и удалили все старые булыжники и установили прочное основание для новой дорожки. Я использовал старые ширину и длину прохода в качестве ориентира и оставался в пределах этих размеров при заказе материалов.

Схема проезда.

Перед установкой голубого камня я установил направляющую линию вдоль одного края дорожки, чтобы гарантировать, что камень уложен по прямой линии.

Решите, какой узор вы хотите использовать в дизайне дорожки. Один популярный узор — елочка. Bluestone обычно укладывается в виде узора, и мы использовали непрерывный узор (похожий на кирпичную стену). Выбранный вами узор определит размер и форму плитки из голубого камня, которую вам нужно приобрести.Многим клиентам нравится создавать свои собственные шаблоны, но нам понравилась симметрия бегущей облигации.

Найдя центральную точку нижней ступеньки, я нашел центр прохода. Затем я вбил в землю шипы из арматуры в этой центральной точке. Затем к штырю привязывали веревку и туго натягивали на штырь на другом конце дорожки. Я использовал обрамляющий квадрат, чтобы проверить, что струна перпендикулярна ступеньке кладки.

Убедившись, что моя линия прямая и квадратная, я отсчитал от этой центральной линии в различных точках, чтобы определить края пути.Я обозначил обе кромочные линии маркером по всей длине дорожки. Позже мы добавили верёвки раскладки по краям.

Затем мы выкопали участок прохода внутри краевых линий на глубину 6 дюймов. Мы поместили 4 дюйма гравия и 1 дюйм бетонного песка поверх гравия, выравнивая и уплотняя каждый дюйм с помощью газового пластинчатого уплотнителя. Важно упаковать основание, чтобы камни не смещались.

Я снова использовал строительные леса и брезент, чтобы создать палатку, и использовал обогреватель, чтобы защитить нас, песок и гравий от замерзания.Это также сохраняло тепло на лестничной площадке.

Установка кабелей

Я просверлил отверстия в подоконнике дома и в новой кладке и установил две оцинкованные трубы.

Одна труба содержала датчик температуры плиты системы, а другая — 20-футовый. провод холодного ввода, который подключается к панели управления системы.

Переход термокабеля.

Чтобы переместить нагревательный кабель с площадки на ступеньку, а затем на дорожку, я использовал шлифовальный станок и алмазный диск, чтобы отрезать угол бетонного блока.Каменный шпон поставляется с угловыми блоками, закрывающими все углы. Удалив угол блока, я смог создать канал для свободного прохода нагревательного кабеля.

Установите тапконы в сетку.

Я использовал оцинкованную сетку, похожую на ту, которую каменщики используют в лепных домах для закрепления кабелей. На кладке и ступеньке я использовал винты Tapcon, чтобы закрепить сетку, а на проходе я согнул оцинкованную проволоку в форме буквы «U», чтобы прикрепить сетку к гравийному основанию.

Ступень с нагревательными змеевиками.

Затем кабель электрического лучистого обогрева был установлен в виде змеевика на проволочную сетку из штукатурки с помощью пластиковых стяжек.

Я старался не перекрывать кабели в любой точке, чтобы избежать возможного перегрева кабелей.

Производитель рекомендует минимальное расстояние между кабелями 3 дюйма и максимальное расстояние 12 дюймов. Я также убедился, что проложил кабель на глубине не более 2-1 / 2 дюйма от вершины готового голубого камня.

Примечание: Не допускайте резких перегибов кабеля во время его установки.

Дорожные кабели установлены.

Прокладка мостовых тросов.

Чрезвычайно важно не использовать тяжелое оборудование, механизмы или транспортные средства над оголенным нагревательным кабелем во время процесса установки асфальтоукладчика.

Специалист по установке синего камня также должен позаботиться о том, чтобы раствор покрыл нагревательные кабели / маты, чтобы они не соприкасались с синим камнем.Производитель рекомендует использовать не менее 1-1 / 2 дюйма. кабели / маты заливают толстым раствором, но не более чем на 2 дюйма.

Срезы митры на сутулости.

Во время этого процесса мы попросили электрика использовать мегомметр на 500 В постоянного тока и мультиметр для непрерывной проверки нагревательных кабелей, над которыми мы работали, чтобы убедиться, что они не повреждены. Затем электрик должен завершить окончательные испытания всех кабелей / матов, чтобы убедиться, что каждый элемент выдержал заливку строительного раствора и готов к работе после того, как раствор затвердел.

Установка асфальтоукладчика Bluestone

На площадке и ступеньке 1 дюйм. слой раствора был установлен поверх греющих кабелей.

Установка голубого камня.

Установка крыльчатой ​​посадки.

В проходе поверх нагревательных кабелей был засыпан слой песка. Я начал устанавливать камни у основания ступенек, используя резиновую киянку, чтобы надежно постучать по песку.

Готовый голубой камень, который мы устанавливали, был 2 дюйма.толстый. Каждый камень проверяли на уровень, и мы поддерживали постоянный зазор между ними, чтобы они выглядели привлекательно.

Голубой камень ступенька и фанерный камень.

Раствор был добавлен по обоим краям этой дорожки под линией травы, чтобы помочь предотвратить проблемы эрозии и помочь удерживать синие камни на месте.

Для более быстрой установки мы сначала уложили все детали целиком, а затем вернулись и отрезали кромки. Швы голубого камня заполнялись цветным полимерным песком.

Установка датчика снега

Премиум-система имеет датчик снега, установленный на антенне, который крепится к внешней стороне дома, а низковольтный провод идет обратно к панели управления Warmly Yours. Датчик снега обнаруживает падающий или метель при температуре ниже 38 ° F (3,3 ° C). При использовании внутриплитного датчика система автоматически управляет нагревателями для таяния снега / льда, обеспечивая тем самым минимальные эксплуатационные расходы.

В системе также есть регулируемый таймер выдержки, который поддерживает работу обогревателя до 10 часов после прекращения снегопада, чтобы обеспечить полное таяние и высыхание дорожки.WarmlyYour рекомендует установить время выдержки на 3-5 часов.

Дополнительный блок дистанционного управления может быть расположен там, где можно удобно наблюдать за работой системы. Он дублирует многие элементы управления и индикаторы на передней панели SPC-120. Он используется для очистки гусеничного и заносящего снега, который может не попасть на датчик.

В рамках этой установки я установил на плите датчик верхнего предела, который предотвращает чрезмерные температуры, чтобы система не перегревалась и не нагревала уже нагретую плиту.

Советы по эксплуатации

Энергопотребление зависит от температуры окружающей среды и изоляции здания. Для снижения энергопотребления домовладелец решил использовать 7-дневный программируемый термостат.

Потребление энергии можно свести к минимуму, выключив систему, когда нагрев не требуется, но после повторного включения системы потребуется дополнительное время для прогрева плиты.

Совет: Избегайте размещения таких предметов, как толстые маты, на обогреваемой плите, особенно в области, где расположен датчик температуры пола.Это ограничивает передачу тепла от кабелей и приводит к тому, что площадь пола под ними теплее, чем в других областях. Избегайте ковриков с резиновой или виниловой подложкой, потому что они могут разлагаться при нагревании и могут испачкать пол.

Как это работало?

Мне очень легко было следовать инструкциям по установке. У меня было несколько вопросов, и мне нужно было позвонить моему менеджеру проекта Мэтью Карузо. На все мои вопросы были даны подробные и оперативные ответы, что является огромным плюсом, когда вы работаете над проектом с соблюдением сроков и привлекаются другие подрядчики.Менеджер проекта участвует в разработке каждого дизайна WarmlyYours. Менеджер утверждает ваш дизайн и до конца следит за вашим проектом.

Я был впечатлен уровнем внимания клиентов и предоставляемых услуг.

Кабели установить очень легко, а электрическая часть проекта выполнялась электриком. Я сделал и установил монтажную плату для контроллера Warmly Yours Controller, чтобы установка выглядела аккуратно.

Первая снежная буря — настоящее испытание

Система снеготаяния WarmlyYours подключена к датчику снега и льда, который автоматически включает и выключает систему, избавляя от необходимости управлять системой вручную.

Самый первый снежный шторм в сезоне выпал 18 дюймов тяжелого мокрого снега за 12-часовой период. Метель классифицируется как шторм, доставляющий ветер со скоростью не менее 35 миль в час при видимости в снегу 1/4 мили или меньше. Это означает метель!

Система снеготаяния WarmlyYours включалась автоматически и работала во время шторма. Шторм уменьшился от 1 до 3 дюймов в час. В какой-то момент примерно через два часа после начала шторма на дорожке был 1 дюйм снега, но я приписал это синему камню, которому нужно время, чтобы прогреться.Как только он достиг температуры таяния снега, в результате получилась полностью чистая и сухая поверхность. После того, как 12-часовая метель прошла, система продолжала нагревать плиту еще 3 часа.

Когда я устанавливал проходной трос, я особенно тщательно следил за расстоянием между установленными мною кабелями. Я убедился, что все мои петли находятся на расстоянии 3 дюймов друг от друга. К концу установки прохода я нервничал из-за того, что у меня может закончиться кабель, поэтому я начал размещать свои петли на расстоянии 5-6 дюймов друг от друга и закончил последние 18 дюймов.дорожки сюда. Мои наблюдения во время шторма показали, что участок пешеходной дорожки с 3-х дюймовым. разнесенные провода плавились первыми и оставались чистыми на протяжении всего шторма. От 4 до 6 дюймов. разнесенный участок проволоки растопил снег и был покрыт слоем снега толщиной 1 дюйм во время самого сильного периода метели.

Я также заметил, что края синей площадки и ступеньки слегка покрылись льдом. Если вы помните,

Я установил и остановил нагревательные кабели на краю бетонного блока (фундамента).Затем на лестничной площадке была применена каменная облицовка и свисающая вершина из синего камня. Это означает, что есть приблизительно от 4 до 5 дюймов посадочной кромки и кромки ступеньки, которые не имеют кабеля для таяния снега непосредственно под ними, и, следовательно, требуется время для прогрева. В конце концов они действительно согрели и растопили лед, но только после шторма.

Быстрая царапина лопатой очистила это во время шторма, и вскоре после этого все остальное растаяло.

Через четыре часа после урагана дорожка была чистой и сухой, без остатков льда или снега.Система отлично работала в самых суровых условиях. Я был очень впечатлен!

Готовый переход

Snow Be Gone

Если вы подумываете об установке системы снеготаяния, лучшее время для ее установки — во время нового проекта дома или крупных ландшафтных изменений в собственности. Если старые, потрескавшиеся дорожки нуждаются в замене, это также будет отличным моментом для установки такого типа.

Система для этого проекта стоит приблизительно 2400 долларов США, и с компанией было легко иметь дело.От начала до конца установка кабелей системы снеготаяния Warmly Yours заняла шесть часов, плюс время на электрические соединения.

Установка проста, и результат стоит вложенных средств: больше не нужно выкапывать лопатой этот проход. Материал дорожного покрытия из голубого камня поглощает тепло от системы, растапливая лед и снег, пока домовладелец отдыхает внутри. Нет необходимости в дорогостоящих химикатах для борьбы с обледенением, которые могут сократить срок службы вашей дороги. И ваша семья, гости или клиенты могут безопасно навещать вас.

Примечание редактора: Роберт Робиллард — подрядчик по ремонту, базирующийся в Конкорде, Массачусетс. Он также является редактором сайта www.AConcordCarpenter.com.

Прочие изделия для лучистого отопления

---

Рекомендуемые статьи

Бетонные полы с подогревом — Теплый пол

Modern Concrete в Восточном Провиденсе, RI

Отопление дома с помощью печи с принудительной подачей воздуха — не единственный вариант, когда у вас бетонные полы.Вы можете сэкономить энергию и создать более здоровую и комфортную жилую среду, если сам пол будет распределять тепло от земли вверх через лучистую систему обогрева пола.

Наука, лежащая в основе лучистого напольного отопления, довольно проста: в бетонную плиту во время заливки устанавливаются трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы, превращая тепловую массу бетона в незаметный радиатор теплого, равномерного тепла.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Бетонный пол с подогревом дает следующие преимущества:

• Твои ноги всегда жаркие
• Температура стабильна и легко регулируется
• Вы не почувствуете сквозняков и не услышите шума вдуваемого воздуха
• Пыль или аллергены не попадают в ваш дом через вентиляционные отверстия

Лучше всего то, что вы, как правило, будете платить более низкие затраты на коммунальные услуги, чем при использовании системы с принудительной подачей воздуха, поскольку лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление по-прежнему возможно. Доступны новые ультратонкие электрические нагревательные маты, которые можно встраивать в тонкозатвердевшие цементные или гипсовые покрытия, что позволяет переоборудовать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое излучающее напольное отопление, как оно работает, о преимуществах излучаемого тепла и где найти монтажников.

Информация о лучистом отоплении

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и ощущайте тепло.Логичный вывод — жар нарастает. Возможно, логично, но неверно!

«Горячий воздух» поднимается, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло чашки кофе, если приложите к ней руку. Передача лучистой энергии вызвана тем, что теплая поверхность отдает тепло более холодной поверхности.

Подумайте, как солнце (10 000 ° F) нагревает землю (61 ° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого теплого пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и многие другие преимущества.

Преимущества внутрипольного отопления

Теплый пол
Время: 01:04
Посмотрите обзор преимуществ установки системы водяного теплого пола в бетонные полы.

Помимо экономии на счетах за отопление, лучистые полы с подогревом имеют много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки теплого пола ниже.

Комфортные бетонные полы

Благодаря лучистому теплу бетонного пола в вашем доме больше не будет горячих или холодных точек — просто ровное, спокойное тепло без сквозняков. В отличие от тепла от системы приточной вентиляции, которое быстро поднимается к потолку, тепло от лучистого пола равномерно распределяется по комнате и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Лучистое напольное отопление — более здоровая альтернатива традиционному воздушному отоплению, потому что воздух не проходит через пыльные или грязные воздуховоды, которые могут распространять переносимые по воздуху загрязнители по всему дому.Лучистое тепло также не увеличивает проникновение наружного воздуха. Эта беспыльная операция может быть особенно полезной для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно оптимизировать качество воздуха, установив декоративный бетонный пол и оставив его незащищенным, вместо того, чтобы устанавливать ковровое покрытие (см. Почему бетон — здоровая альтернатива).

Сияющее тепло невидимо и бесшумно

Один из самых больших плюсов лучистого тепла — то, что он невидимый и бесшумный.Система полностью скрыта под полом и не загромождает стены и комнаты вентиляционными отверстиями, плинтусами или настенными радиаторами. Это также дает вам большую свободу при расстановке мебели. Вы также не услышите шум вентиляторов приточно-вытяжной системы или лязг труб настенного радиатора. Вы даже не заметите, что система работает, кроме тепла и комфорта.

Экологичность с лучистым теплым полом

Благодаря своей энергоэффективности и чистому теплу без сквозняков бетонные лучистые полы с подогревом обладают многочисленными экологическими преимуществами.Вот некоторые из них:

• Меньше энергии требуется для достижения лучшего теплового комфорта при более низкой настройке термостата.
• Пропускная способность воды в 3500 раз превышает способность переносить энергию.
• Адаптируется к различным энергоэффективным источникам тепла, таким как солнечные и геотермальные.
• Улучшение качества воздуха в помещении.
• Излучающие системы, в которых вместо медных труб используются трубы из полиэтиленгликоля, ускоряют подачу горячей воды и сокращают водные отходы. Стенки труб PEX обеспечивают лучшую изоляцию, чем медь.
• Уменьшение количества строительных материалов, необходимых для скрытия воздуховодов и компенсации высоты потолка.
• Обеспечивает большую полезную площадь, что позволяет уменьшить пространство без ущерба для удобства проживания.

Внутрипольное лучистое отопление также может способствовать экологическому строительству в рамках двух недавно введенных национальных программ: LEED (Лидерство в энергетике и экологическом дизайне) для домов (см. Национальную программу сертификации зеленых домов) и Национальной ассоциации домостроителей. Программа зеленого строительства.Ассоциация излучающих панелей работала с NAHB над разработкой рекомендаций по экологическому строительству домов, которые были выпущены в 2005 году. Рекомендации RPA по установке систем отопления излучающих панелей и систем снега / льда включены в качестве признанного стандарта проектирования для получения баллов за зеленые здания. Кроме того, строители могут зарабатывать баллы за использование сертифицированного специалиста RPA для установки системы.

Как утеплить бетонные полы

Двумя наиболее распространенными способами подачи лучистого тепла для пола являются:

• Электрически через нагретые кабели, сетку, предварительно отформованные маты или элементы, залитые в пластмассовые пленки
• Гидравлически, через трубопровод, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем районе и размера проекта.По данным Ассоциации излучающих панелей, электрические системы обычно дешевле, чем гидронные системы, потому что они проще в конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты электроснабжения, вам может подойти электричество. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Однако доступны низковольтные системы, которые могут работать от напряжения всего 24 В, с использованием трансформатора для снижения сетевого напряжения, согласно RPA.Некоторые электрические лучистые системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

С гидравлическими системами у вас больше гибкости при выборе источника питания. Котел, который нагревает воду, может работать от электричества и практически любого топлива (включая природный газ, пропан, масло и дрова). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например геотермальный тепловой насос или солнечную энергию.Однако не всегда нужно покупать отдельный котел. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от него двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные, чтобы обеспечивать как тепло помещения, так и горячую воду.

Трубка из полиэтилентерефталата и металлическая труба:

Обогрев бетонных полов с помощью воды — не новая технология. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих построек.В тысячах домов-трактиров, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовалась система, в которой нагретая вода циркулировала по стальным или медным трубам, встроенным в бетонные плиты пола. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступили в химическую реакцию с бетоном и, в конечном итоге, корродировали и протекли.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX — прочному, гибкому пластику, изготовленному из сшитого полиэтилена.PEX обладает свойствами, которые делают его идеальным для систем водяного отопления и сантехники. В отличие от медных труб, PEX гибкий и легко укладывается извилистыми петлями, огибает углы и препятствия. Он также противостоит коррозии и образованию накипи, устраняет стук, глушит звук текущей воды и обеспечивает герметичное уплотнение без необходимости пайки.

Компоненты системы водяного теплого пола

Вот компоненты, необходимые для системы лучистого теплого пола:

• Источник тепла — это может быть электричество, солнечная энергия, природный газ, пропан, масло, дрова или любой другой источник тепла.
• Котел — вмещает воду для подогрева
• Насос — для циркуляции воды по трубке, расположенной под полом.
• Трубы — вода будет циркулировать по трубам, проходящим под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или монолитного бетона.
Квалифицированный установщик системы
• — Компания, которая разрабатывает систему водяного отопления, также может установить систему. Ищите список довольных клиентов.См. Наем подрядчика.
• Квалифицированный проектировщик систем — как и любая механическая система, квалифицированный и опытный дизайнер должен разрабатывать системы лучистого теплого пола.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощности различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителя.

Проектировщик должен провести анализ потерь тепла в вашем доме или здании для каждой комнаты, а также пошаговый процесс определения размеров системы.

Источники информации:

2018 Radiant Comfort Guide, Radiant Professionals Alliance

Ardex FLEXBONE Heat 240V Кабель для лучистого пола. Подрядчики Direct

Ardex FLEXBONE Heat 240V Cable

FLEXBONE Тепловые кабели спроектированы с алюминиевыми трубками и изоляцией кабеля FEP, которая обеспечивает максимальное распространение тепла по каменному или плиточному полу при минимизации потребляемой мощности. Кабели работают с мембраной для обогрева пола FLEXBONE, обеспечивая лучистое тепло во влажных или сухих помещениях с плиточным или каменным полом.Кабельная система для обогрева пола FLEXBONE — единственная система, которая может работать с деревом, ламинатом, виниловой плиткой или ковровым покрытием при использовании разглаживающего и выравнивающего состава для латекса быстрого схватывания K 60 ARDITEX.

Характеристики

• Холодный / горячий спай изолирован внутри кабеля; нет громоздкой соединительной коробки, которую нужно разрезать и закопать.
• Нагревательный кабель должен располагаться таким образом, чтобы между кабелями было не менее двух перекрестных перекрестий (прибл. 3,88 дюйма / 9,8 см) — см. изображение 3
• Также можно установить «с комфортом» установка с как минимум тремя перекрестными линиями между кабелями
• Нагревательные кабели не должны пересекаться, перекрываться или касаться друг друга
• Снабжен 2 датчиками пола — один с тепловым кабелем, другой с термостатом
• Потребляемая мощность на 11% меньше на кв.футов
• Требуется меньше кабеля на квадратный фут
• Термостойкость до 401 ° F (205 ° C)
• Алюминиевая трубка гарантирует НУЛЕВОЕ электромагнитных полей
• Все кабели имеют одинаковый диаметр, что обеспечивает надежную посадку в мембране. независимо от длины
• Необходимо использовать гидроизоляционную ленту SK-175 на швах между соседними матами.
• Идеально подходит для укладки плитки и камня большого формата

Минимальные требования к расстоянию
Объект	Расстояние кабеля
От стен, перегородок и стационарного шкафа	2 «
От других источников тепла (плинтусы, камины, воздуховоды принудительного отопления и т. Д.))	8 «
Водоотводящие желоба	4″
Осевая линия слива унитаза	7 «

907 902 Тепловая нагрузка Площадь нагрева 9020 910 9020 910 9020 240V 240V

Ardex 240V Модель						Длина кабеля	Вт	Общее сопротивление Ом
UH 910-15	240 В	15 футов 2 (1,4 м 2 )	39.6 футов (12,1 м)	150	384
UH 910-22	240V	21,5 футов 2 (2 м 2 )	57,9 футов (17,7 м)	225 256
UH 910-28	240V	28 футов 2 (2,6 м 2 )	78 футов (23,8 м)	300	192
UH 910 240V	35,5 футов 2 (3,3 м 2 )	98 футов (29.9 м)	375	153,6
0UH 910-42	240V	42 фута 2 (3,9 м 2 )	118 футов (36 м)	451 9020 128209	451 9020
UH 910-49	240V	48,5 футов 2 (4,5 м 2 )	136,4 фута (41,6 м)	525	109,71
UH 910- 240 9024 55 футов 2 (5,1 м 2 )	156.4 фута (47,7 м)	600	96
UH 910-63	240V	62,5 фута 2 (5,8 м 2 )	176,4 фута (53,8 м)	675 85,33
UH 910-68	240V	68 футов 2 (6,3 м 2 )	196,4 футов (59,9 м)	750	76,8
240V	81 фут 2 (7,5 м 2 )	234.8 футов (71,6 м)	900	64
UH 910-95	240V	95 футов 2 (8,8 м 2 )	274,8 футов (83,8 м)	834 1,0 54,86
UH 910-108	240V	107,5 фута 2 (10 м 2 )	313,2 фута (95,5 м)	1,200	48
121,5 футов 2 (11.3 м 2 )	353,2 фута (107,7 м)	1350	42,67
UH 910-134	240V	133,5 футов 2 (12,4 м 2	) 39826 119,4 м)	1,500	38,4
UH 910-151	240V	150,5 футов 2 (14 м 2 )	439 футов (133,8 м)	1679 9020
UH 910-172	240V	172 футов 2 (16 м 2 )	510.8 футов (155,7 м)	1,954	29,48
UH 910-194	240V	194 фута 2 (18 м 2 )	569,2 фута (173,5	м)	26,46
UH 910-216	240V	215,5 футов 2 (20 м 2 )	635,5 футов (793,7 м)	2,431	23,69
247,5 футов 2 (23 м 2 )	744.8 футов (227 м)	2,849	20,22

Нагревательные кабели для наружной поверхности

Обогрев может осуществляться как с помощью нагревательного контура, так и с помощью нагревательного мата. На проезжих дорогах нагревательный элемент помещается в песчаный слой или в бетонную плиту, в то время как в случае лестниц, террас и подобных участков элемент заделывается в цемент. На проезжей части мы однозначно рекомендуем размещать нагревательный элемент в бетонной плите, которая защитит нагревательный кабель от повреждений, когда проезжая часть используется автомобилем.На проезжих частях, которые не используются для транспортных средств (тротуары), нагревательный кабель можно прокладывать только в песчаном грунте. Для обогрева наружных поверхностей установлена ​​мощность 300 Вт / м². Такая высокая мощность необходима для правильной работы системы даже при температурах намного ниже точки замерзания. Кроме того, очень важна правильная регулировка — см. Главу «Регулирование систем отопления ECOFLOOR» — так как она приведет в действие систему отопления, как только возникнет опасность образования льда.Это означает систему регулирования, которая регистрирует не только температуру, но и наличие влаги в контролируемой зоне.
