Гидроизоляция блоков ФБС в сборных фундаментах и цоколях: советы от «Дом-Жби»

Независимо от типа фундамента (монолитный, сборный, свайный) и глубины залегания слоев грунтовых вод, всегда требуется защита конструкции от негативного воздействия влаги. Особенно актуальна эта задача в сборных фундаментах, так как швы между блоками достаточно уязвимое место по степени водопроницаемости. Поэтому гидроизоляция блоков ФБС в сборных ленточных фундаментах обязательна.

Существует несколько способов гидроизоляции и множество современных материалов с влагозащитными свойствами, но многие из них дорогостоящие и могут быть выполнены только специалистами. Но даже сегодня, при обилии новых полимерных материалов, чаще всего применяются старые и проверенные способы. Они применимы и для частных застройщиков, как наиболее выгодные по финансовым затратам. Аналогично выполняется и гидроизоляция цоколя из ФБС, если проектом не предусмотрена дополнительная влагозащита.

Как сделать гидроизоляцию фундамента из блоков ФБС

Для возведения крупных жилых и промышленных зданий разрабатывается подробная проектная документация по расчету конструкций с использованием данных геологических исследований участка и климатических условий района застройки.

При индивидуальном строительстве этого не требуется, но знать глубину залегания грунтовых вод и особенности состава грунта нужно обязательно. Например, при наличии глинистого грунта ниже основания фундамента или большого количества грунтовых вод, дождевые и паводковые воды могут стать причиной потопа в подвалах и цокольных этажах. Что нужно, чтобы такого не случилось? Первое, это обязательная прокладка дренажной системы по периметру фундамента. И второе, вертикальная и горизонтальная гидроизоляция блоков ФБС, обязательно многослойная. И третье, шщирокая бетонная отмостка на нулевой отметке по всему периметру здания.

Для горизонтальной гидроизоляции фундамента из блоков ФБС можно использовать обычный рубероид, укладываемый сплошной полосой по всей верхней поверхности фундамента. Для фиксации рубероида или любого рулонного изоляционного материала обычно используют битумную мастику. Материал должен обязательно свешиваться с боков фундамента, частично защищая и боковую поверхность.

На вертикальные поверхности гидроизоляция наносится поэтапно, в несколько слоев. Толщина слоя зависит от свойств материала фундамента. Строительные организации, имеющие собственное производство ФБС и сами разрабатывающие проекты, могут рассчитать минимальную толщину слоя для своих материалов. Но при самостоятельной закладке фундамента гидроизоляция блоков ФБС должна быть максимальной (до 5 см), чтобы исключить возможную потребность в ее усилении в дальнейшем.

Для первого слоя используется смесь разогретой битумной мастики, которая быстро наносится валиком или кистью. Можно использовать состав из 70% битума и 30% отработанного машинного масла. После высыхания слоя, наносится второй слой. При дальнейшем нанесение большего количества слоев, перед третьим прокладывается армирующая стеклоткань и далее опять наносится мастика. Чтобы уменьшить количество слоев, часто используют опять же рубероид или полимерный материал, наклеиваемый на битумную мастику.

При гидроизоляции цоколя из ФБС с внутренней стороны дополнительно можно использовать готовые смеси и составы, например Максрест, Максплаг, Макссил. Этими растворами, закачиваемыми в швы между блоками, исключается возможность протечек. Аналогичные смеси применяют при реконструкционных работах в подвальных и цокольных помещениях и при устранении недостатков в уже существующей гидроизоляции.

Гидроизоляция фундамента из блоков ФБС – горизонтальная и вертикальная

Долговечность и надежность стеновых железобетонных блоков во многом определяют их широкое применение при возведении ленточных фундаментов. Работы по укладке готовых изделий значительно сокращают сроки строительства, позволяя отказаться от трудоемких процессов сооружения армирующего каркаса, опалубки, а также подготовки и заливки бетонного раствора. Кроме того, их монтаж допускается производить вне зависимости от погодных условий.

Блоки ФБС подлежат тщательной изоляции от разрушительного воздействия влаги, содержащейся в почве. Гигроскопичность незащищенного бетона приводит к коррозии самого материала и заложенной в него металлической арматуры, что со временем приводит к потере прочности и разрушению несущей основы строения.

Виды гидроизоляции

Не ошибиться в выборе способа устройства гидроизоляции блоков ФБС помогут некоторые расчеты, основанные на предоставленных характеристиках почвенных слоев, залегающих на участке строительства, уровне грунтовых вод, глубине промерзания и среднегодовом количестве выпадающих осадков. Посильную помощь в решении вопроса окажут соответствующие справочники и нормы, регламентирующие применение тех или иных материалов и определяющие технологию устройства гидроизоляции для конкретного фундамента.

Гидроизоляцию для фундамента из блоков ФБСвыполняют в двух направлениях:

  • горизонтальном;
  • вертикальном.

Горизонтальная гидроизоляция требуется на уровне подошвы фундамента и в местах стыковки блоков со стенами. Она устраивается для защиты конструкций от капиллярного проникновения влаги из грунта снизу. Вертикальная гидроизоляция необходима для защиты боковых поверхностей фундаментных стен.

Гидроизоляционные работы необходимо проводить на стадии возведения фундамента, так как впоследствии их выполнение повлечет за собой большие финансовые затраты.

Устройство гидроизоляции особенно актуально при строительстве заглубленных подвальных помещений под постройкой. В этом случае не рекомендуется пренебрегать ее нанесением и на внутренние поверхности фундаментных стен. Двойная защита позволяет предотвратить аккумулирование конденсата и развитие грибковой плесени.

Организация горизонтальной гидроизоляции

В зависимости от строения почвенных слоев, а так же учитывая высоту поднятия грунтовых вод, укладку ленточных фундаментов из блоков ФБС производят на разные виды основания:

  • монолитную бетонную стяжку;
  • щебеночно-песчаную подушку.

Поверхность готовой бетонной стяжки обрабатывается битумной мастикой с последующей укладкой на нее рубероида. Только после этого допускается установка блоков ФБС. Для горизонтальной гидроизоляции фундамента, монтируемого на уплотненное щебеночно-песчаного основание, используется специальная «проливка» разогретым битумом.

Надежно защитить фундамент при высоком уровне подземных вод позволит дополнительное сооружение дренажной системы по периметру строящегося здания, а отвести дождевую воду поможет отмостка.

Если проект дома предусматривает подвальное помещение, то горизонтальную гидроизоляцию требуется делать ниже уровня пола подвала (в месте его спряжения с фундаментной стеной). В этом случае необходимо провести следующие работы:

  • на выровненное дно котлована насыпать слой глины и хорошо утрамбовать;
  • залить бетонную подушку;
  • после схватывания бетона, но не ранее чем через 10 дней, нанести по всей плоскости отвердевшей поверхности слой битумной мастики, уложив сверху рубероид внахлест;
  • еще раз промазать поверхность битумом и настелить рубероид. Это позволит максимально защитить будущий пол подвала от проникновения влаги из грунта;
  • установить на подготовленную поверхность блоки ФБС согласно проекту;
  • залить пол слоем бетона и разровнять, выполнив заключительные работы как с обычной стяжкой.

После завершения возведения ленточного фундамента, по его верхнему уровню также устраивается горизонтальная гидроизоляция. Для этого блоки ФБС несколько раз покрывают слоем битума, на который настилают прогретый рубероид. Выходящие за пределы конструкции нижние и верхние края рулонного материала заводят под устраиваемую впоследствии вертикальную гидроизоляцию в целях образования единой защиты фундамента от проникновения внутрь влаги.

Основные способы устройства вертикальной гидроизоляции

Перед нанесением гидроизолирующего слоя на возведенную конструкцию, поверхность ФБС блоков требуется определенным образом подготовить – зачистить от грязи, избавиться от выступов, выровнять цементно-песчаной смесью. Необходимо тщательно заделать сколы и трещины, а швы блочной кладки – обработать цементно-полимерным составом.

В зависимости от применяемых для вертикальной гидроизоляции материалов, различают несколько основных способов ее устройства:

  • штукатурный – на основе цементных составов;
  • обмазочный или напыляемый – с использованием смесей на битумной или полимерной основе;
  • клеевой – с применением рулонных материалов.

Каждый из способов имеет свои достоинства и недостатки, а применяются они в зависимости от грунтовых условий площадки строительства. В частности, одним из определяющих факторов является уровень грунтовых вод.

Штукатурная гидроизоляция

Наносимая на фундаментные стены штукатурка одновременно выполняет две функции. Кроме заделывания трещин и швов между блоками, она в некоторой степени гидроизолирует подземную конструкцию, что является несомненным преимуществом. Но используют штукатурную защиту лишь в том случае, если уровень грунтовых вод находится ниже отметки заложения фундамента.

В состав смеси, кроме цемента, вводят жидкое стекло, алюминат натрия и другие добавки. Готовый раствор наносят шпателем на предварительно установленную с помощью дюбелей штукатурную сетку, что улучшает удержание нанесенного слоя на стенках фундамента.

Основным недостатком оштукатуривания является низкая гидроустойчивость цементного пласта, способствующая появлению в нем трещин.


Обмазочная и напыляемая гидроизоляция

Является наиболее распространенным способом, использующимся для защиты подземных конструкций от грунтовых вод, уровень которых поднимается выше основания фундамента. В качестве изолирующих материалов здесь используется широкий спектр готовых битумных мастик. Доступность и дешевизна составляющих смесь ингредиентов позволяет самостоятельно изготовить простую обмазочную мастику из:

  • строительного битума;
  • отработанного машинного масла.

Дешевое техническое масло выполняет функцию пластификатора, не позволяя расплавленному битуму быстро застыть. Мастика при обработке ФБС блоков проникает во все щели и зазоры, препятствуя, в дальнейшем, проникновению влаги внутрь фундаментных стен. Разогретой смесью обмазывают поверхности в несколько слоев. Недостатками применения традиционной битумной мастики является ее посредственная гидроустойчивость, слабая адгезия и недолговечность слоя.

Не допускается остывание и повторный разогрев битума, поскольку это ведет к частичной потере его гидроизолирующих свойств.

В качестве более надежной и качественной альтернативы рекомендуется использовать жидкие полимерные мастики на битумной или цементно-песчаной основе, приобретенные в строительных магазинах. Они обладают повышенными влагоустойчивыми показателями благодаря дополнительному введению в состав гидрофобных синтетических добавок. Такие мастики не требуют разогрева, а количество наносимых слоев может быть сокращено до двух. Их недостатком является лишь высокая стоимость.

Одним из полимерных материалов, позволяющих выполнить высоконадежный гидроизоляционный слой, считается жидкая резина. Она наносится с помощью распылителя, глубоко заполняя поры и трещины. Также в работах используют одно- и двухкомпонентные составы, намазываемые на обрабатываемую поверхность кистью или щеткой.

Клеевая гидроизоляция

Данный способ считается достаточно эффективным, так как применяется в качестве дополнительного при выполнении гидроизоляции ФБС блоков жидким битумом. Оклеивание блочного фундамента производится рулонными или пленочными материалами по предварительно обработанной мастикой поверхности. Следует отметить, что широко используемые когда-то толь и рубероид постепенно вытесняются более прогрессивным гидроизолом, изготовленным на основе стекловолокна. Он имеет двустороннее покрытие из модифицированного битума с дополнительной защитой в виде полимерной пленки.

Разогретый с помощью горелки рулонный материал, накладывается на битумный слой внахлест, с перекрытием 10-15 см. Во избежание образования воздушных включений, поверхность гидроизола прокатывается валиком.

Гидроизоляция блоков фундамента и стен из ФБС, газобетона, газосиликата, пеноблоков и керамзитобетона



Сегодня фундаменты и стены множество городских, коммерческих и частных жилых домов сделаны из различных видов бетонных и других блоков, по типу ФБС, Газобетон, Газосиликат, Керамзитобетон и т.д… Этот вид практичен, относительно не дорог и популярен среди строителей.

Однако не стоит забывать о том, что любые блоки, будь то блоки ФБС, газосиликатные или бетонные блоки, все они подвержены воздействию воды и при отсутствии качественной гидроизоляции могут пропускать её внутрь помещения. В этой статье речь пойдёт о методах и технологиях гидроизоляции блоков подземных частей зданий и сооружений, таких как фундамент дома и его стены.



Разновидности блоков и их особенности

Сегодня для строительства домов и зданий применяют различные виды блоков, различающиеся между собой по составу, размеру и назначению.

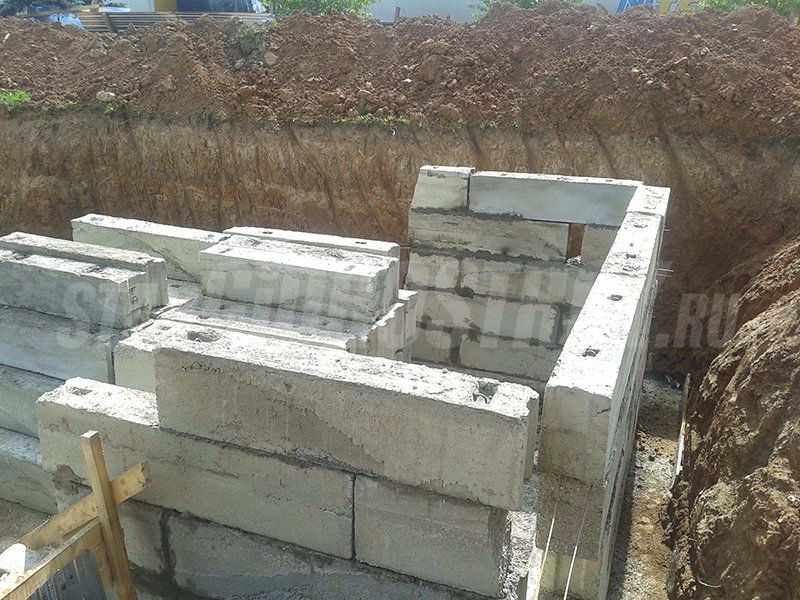

Блоки ФБС – Это блоки бетонные сплошные. Блоки ФБС готовиться из бетонной смеси и имеют внутреннее армирование, что делает их очень прочными и способными выдерживать большие нагрузки. ФБС блоки бывают разных размеров и используются в основном для устройства фундаментов коммерческих зданий и частных домов.

Блоки ФБС



Газобетонные блоки –  Производятся из цемента, кварцевого песка и таких компонентов, как алюминиевые газообразователи. Иногда в состав смеси при изготовлении газобетонных блоков добавляют гипс, известь и промышленные отходы, к примеру, золу или шлаки металлургических производств. Газобетонные блоки считаются дешёвым строительным материалам и соответственно из него возводят в основном бюджетные частные дома и строения.



Газобетонные блоки



Газосиликатные блоки – Газосиликатные блоки являются искусственным камнем, изготавливаемым из одной, из разновидностей ячеистых бетонов. Газосиликатные блоки предназначены для строительства бюджетных частных домов и не выдерживают большой нагрузки. При возведении дома с использованием газосиликатных материалов, не рекомендуется строить больше 2-х этажей, так как есть большая вероятность, что газосиликатные блоки не выдержат нагрузки и начнут разрушаться.



Газосиликатные блоки



В плане гидроизоляции и водонепроницаемости у всех типов блоков есть одно слабое место и это образованные в кладке блоков швы. При отсутствии хорошей гидроизоляции снаружи, рано или поздно эти швы начинают пропускать влагу или воду.



Зачем и где нужна гидроизоляция при возведении фундамента из блоков ФБС, газобетонных, керамзитобетонных и газосиликатных блоков?



Неважно из какого вида блоков выполнен ваш фундамент и возведены стены, все элементы здания, находящиеся под землёй, должны быть защищены от воздействия воды.



Где нужна гидроизоляция:

  • Внешняя сторона фундамента;
  • Снаружи стен выполненных из блоков находящиеся ниже уровня грунта;
  • Гидроизоляцию также рекомендуется наносить вплоть до конца первого ряда блоков на 30-50см выше уровня грунта.
  • Между стеной и фундаментом – Этот вид гидроизоляции называется отсечная гидроизоляция, она предотвращает капиллярный подъём влаги от фундамента вверх по стенам.



Зачем нужно делать гидроизоляцию:

Неоправданный ущерб может быть нанесён вашему дому или зданию, если ваш бетонный фундамент, не будет защищён должным образом с внешней стороны. Без качественной гидроизоляции он будет подвержен воздействию агрессивной среды и воды и постепенно разрушаться. Не стоит забывать, что бетон — это губка для воды и соответственно он её впитывает. Вода, проникшая в бетон, может замерзать при отрицательных температурах и оттаивать при переходе на положительные температуры, что разрушает бетон, бетонные блоки и ваш фундамент, образовывая в нём полости и микротрещины. Образовавшиеся микротрещины и поры в бетонных блоках, могут вызвать структурные повреждения фундамента.



Последствия отсутствия качественной гидроизоляции:





Учитывая вышесказанное, при устройстве блочного фундамента или дома, вам обязательно нужно сделать горизонтальную и вертикальную гидроизоляцию.



Горизонтальная гидроизоляция блоков фундамента



Горизонтальная защита наноситься непосредственно на горизонтальное основание фундамента и служит отсечкой между кладкой стен и самим фундаментом. Благодаря отсечной гидроизоляции, влага которая попадает в бетон с подземной части его залегания не поднимается капиллярно вверх по стенам.

Горизонтальную изоляцию можно сделать из следующих материалов:



Схема горизонтальной гидроизоляции фундамента из блоков



Вертикальная гидроизоляция блоков фундамента и стен



Вертикальная гидроизоляция наносится на вертикальную поверхность фундамента и вертикальную поверхность стен, находящихся ниже уровня грунта. Её задача защитить стены цоколя и фундамент от воздействия влаги и проникновения воды внутрь.

При выполнении вертикальной гидроизоляции стен из блоков ФБС или газобетонных блоков, очень важно уделить особое внимание гидроизоляции и её качеству, так как любые блоки имеют при кладке множество швов, а швы — это всегда слабое место в любом конструктиве и при отсутствии качественной гидроизоляции именно через них вода пойдёт в первую очередь.

Вертикальную изоляцию можно сделать из следующих материалов:

  • Обмазочные мастики;
  • Рулонные наплавляемые листы;
  • Оклеечные;
  • Жидкая резина.

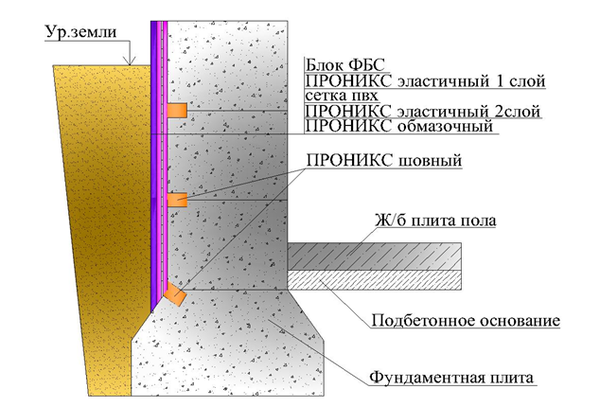

Схема вертикальной гидроизоляции фундамента из блоков



Технология гидроизоляции стен и фундамента из блоков и необходимые для этого материалы



При строительстве дома из блоков необходимо сделать как вертикальную, так и горизонтальную защиту от воды. Для этого можно использовать достаточно большой ассортимент технологий и материалов. Ниже приведены основные методы изоляции.



Обмазочные мастики

Когда гидроизоляция, выполняется с помощью различных мастик, то работы в основном производятся методом её обмазки (так называемая обмазочная гидроизоляция). Мастики различного типа в основном наносят с помощью валика или кисти. Существует несколько типов мастик для устройства гидроизоляции:



Мастики различного типа, выбирают для гидроизоляции кровель, пола, бассейнов, фундаментов, балконов и террас – средство показывает великолепные результаты. Характерная особенность мастики — это то, что она представлена в жидком виде, но стоит нанести её на поверхность, средство сразу твердеет, образует эластичную, бесшовную плёнку.



Работы по устройству битумной обмазочной гидроизоляции блоков снаружи

Если говорить о классической битумной гидроизоляции, то это один из самых дешёвых методов защиты вашего сооружения. Обычно эти составы наносят с помощью валика или кисти. При выполнении защиты различных сооружений, находящихся ниже уровня грунта, не рекомендуется использовать битум как основной метод защиты. Как правило, битумная мастика не сможет долго прослужить в качестве надёжного покрытия.



Важно: перед выбором мастики, проконсультируйтесь с опытными фирмами, чья специализация, не продажа материалов, а производство самих работ. Сегодня на рынке, очень много различных мастик, но не стоит забывать, что каждая мастика, обладает определёнными свойствами и абсолютно не факт, что она подойдёт именно вашему сооружению и случаю. Для качественной и долговечной гидроизоляции вашего сооружения, необходимо подобрать правильный метод и не экономить на гидроизоляционных материалах.









Оклеечные материалы

Это многослойное покрытие из специальных полимеров, которые фиксируются к основанию с помощью различных клеевых составляющих.


Технология монтажа:

Устройство и монтаж оклеечной гидроизоляции, выполняются методом её наклеивания на очищенную и подготовленную поверхность вручную, после чего оклеечную мембрану, необходимо пройти специальным валиком для того, чтобы произошло её сцепление с поверхностью. На поверхность где будет наноситься оклеечная гидроизоляция, сперва наносится праймер.



Недостатки:

  • Наличие швов;
  • Отсутствие 100% сцепления с основанием;
  • Фактический срок службы, при наличии грунтовых вод не более 3-5 лет.



Оклеечную изоляцию не рекомендуется использовать для вертикальной защиты, при строительстве подвала или жилого цоколя из блоков.







Рулонные наплавляемые мембраны

Рулонная наплавляемая изоляция сделана из водонепроницаемых рулонов на битумной основе. Для каждого типа строения есть своя наиболее подходящая наплавляемая изоляция. У этого типа изоляции



Технология монтажа:

Устройство наплавляемой гидроизоляции, выполняются с помощью горелки, методом раскатывания рулона по поверхности и нагрева битумной прослойки. Перед наплавлением рулонной изоляции необходимо предварительно нанести праймер (для улучшения адгезии).

Рулонные листы необходимо монтировать как минимум в 2 слоя перекрывая швы предыдущего.



Недостатки:

  • Наличие швов;
  • Отсутствие 100% сцепления с поверхностью;
  • Фактический срок службы, при наличии грунтовых вод не более 3-5 лет.



Наплавляемую изоляцию не рекомендуется использовать при строительстве подвала или жилого цоколя из блоков.



Рулонная наплавляемая гидроизоляция



Жидкая резина

Состоит из битумно-латексной эмульсии с добавлением различных полимеров. При нанесении жидкая резина образует однородную похожую на резину мембрану без швов и со 100% сцеплением с поверхностью.



Технология монтажа:

Жидкая резина наносится вручную или при помощи напыления на очищенную от пыли и грязи поверхность. Перед нанесением поверхность необходимо загрунтовать праймером.



Недостатки:

  • Высокая стоимость ЖР.



Несмотря на высокую стоимость, отсутствие швов и 100% сцепление к основанию делают жидкую резину идеальным составом для гидроизоляции подземных частей зданий и сооружений.



Гидроизоляция блоков жидкой резиной



Гидроизоляция стен фундамента из блоков изнутри: Технологии и материалы для устранения протечек и восстановление гидроизоляции



При использовании качественных гидроизоляционных материалов и правильно выполненной гидроизоляции снаружи, внутри вашего подвала должно быть комфортно и сухо. Если вы обнаружили в своём подвале или доме влажные пятна или плесень, то это значит, что ваша гидроизоляцию снаружи пришла в негодность или была сделана с нарушениями.

Для устранения последствий плохо сделанной изоляции вы можете откопать свой дом по периметру и заново выполнить гидроизоляцию или сделать её изнутри используя инъекционный метод, герметики и специальные полимерцементные составы.



Важно: При обнаружении протечек в доме или недочётов в выполненной гидроизоляции рекомендуется предпринять все возможные меры для замены гидроизоляционного покрытия снаружи, так как это решит корень вашей проблемы.



Герметики для швов и стыков

Самые слабые места в фундаменте, сделанном из блоков, это межблочные швы и их надо защищать в первую очередь. При отсутствии внешней гидроизоляции, для защиты зоны швов от проникновения воды изнутри используются различные безусадочные и расширяющиеся герметики.

Герметика различаются между собой составом и реакции к воде. При активном поступлении воды можно использовать различного вида гидропломбы.



Технология герметизации:
Для защиты бетонных блоков от протечек лучше всего расшить межблочные швы (сделать небольшую штрабу), и послойно уплотнить в неё расширяющейся герметик. При попадании влаги данный герметик имеет свойства расширяться и не даёт воде пройти. Межблочные швы, также можно усилить инъекционной гидроизоляции:







Инъекционный метод

Инъекционная гидроизоляция — это однокомпонентные и двухкомпонентные полиуретановые смолы, и гелиевые составы, которые отличаются вязкостью, временем твердения, коэффициентом расширения, реакции на воду, текучестью и другими характеристиками.



Важно: Для эффективной герметизации межблочных швов необходимо подобрать правильный инъекционный состав, для этого лучше всего проконсультироваться со специалистом.


Инъекционную гидроизоляцию применяют для герметизации межблочных и холодных швов, трещин в бетоне и тела конструкции, если оно разрушено или через него поступает влага.
Для производства инъекционных работ используются специальный инъекционный насос, с помощью которого инъекционный состав вводится в стены или швы.



Технология инъектирования:

  1. Разметка инъекционных центров в проблемных зонах;
  2. Бурение шпуров под 45 градусов;
  3. Установка пакеров или инъекторов в пробурённые отверстия под 45 градусов;
  4. Нагнетание полиуретановой смолы через пакера в проблемную зону межблочного шва или стены;
  5. Демонтаж пакеров и заделка отверстий специальным герметиком.



Схема работы инъекционной гидроизоляции на фундаментных и других блоках:

Схема работы инъекционной гидроизоляции на фундаментных и других блоках:



Важно: Перед инъектированием холодных или межблочных швов их необходимо предварительно расшить методом устройства штрабы 3х5см, а затем защитить методом послойного уплотнения специального расширяющегося герметика. Эта процедура усиливает шов, и при инъектировании смола идёт вовнутрь шва, а не через слабое место наружу.



Полимерцементные материалы

Полимерцементная гидроизоляция состоит из одного или двух компонентов. Как правило, полимерцементная изоляция — это цементная смесь с полимерными наполнителями и специальными добавками из жидких полимеров.

Сегодня существуют полимерцементные составы по типу HydroPaz Prime, которые работают на отрицательное давление воды и способны выдерживать давление воды снаружи внутрь, что делает их идеальным составом для нанесения на стены из блоков изнутри помещения.



Технология нанесения:

  1. Очистить поверхность от пыли и грязи;
  2. Выполнить галтель для перехода изоляции с горизонта на вертикаль;
  3. Правильно перемешать нужные компоненты;
  4. Нанести полученную смесь на поверхность в 2 слоя используя специальные кисти и валики.

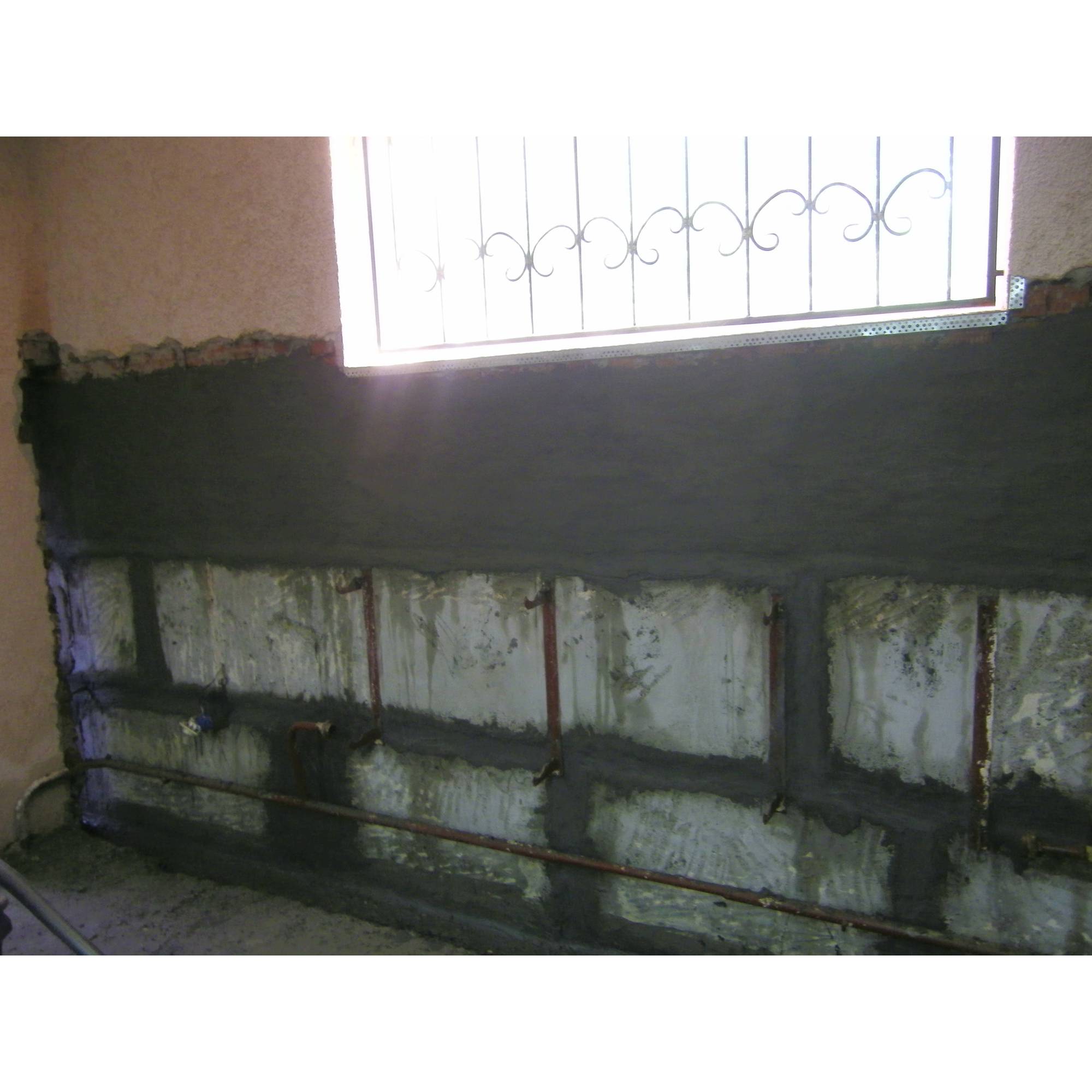

Как правило, такой вид гидроизоляции наносят изнутри подвала или цоколя на поверхность пола с заходом на стены до уровня грунта. Изоляцию рекомендуется наносить после проведения инъекционных работ и работ по герметизации межблочных и холодных швов.





Проникающая гидроизоляция

Проникающие составы поставляются в виде порошковой смеси и состоят из портландцементов, наполнителей и смеси активных химических добавок.

Как правила эти составы не так хорошо работают на основании из блоков ФБС и газосиликатных блоках, так как в них есть пустоты и поры, которые не позволяют кристаллам расти в нужном объёме (на пустоте кристаллы не растут).



Важно: В большинстве случаев пенетрирующие смеси не помогут решить проблему с протечками в одиночку.

Подробнее о проникающей гидроизоляции вы можете почитать в статье – “Проникающая гидроизоляция: Подробное описание её работы на бетоне, видов материалов и технологий нанесения“.

Технология нанесения:

  1. Подготовить основание;
  2. Обильно увлажнить поверхность;
  3. Нанести пенетрирующий состав с помощью кисти;
  4. Обильно увлажнять поверхность в течение 5-6 дней.



Схема работы проникающей гидроизоляции:



Схема работы проникающей гидроизоляции





Выводы и рекомендации по комплексному решению проблем с протечками фундаментных блоков



Если вы не можете сделать качественную гидроизоляцию снаружи, то для устранения протечек, а также выполнения качественной защиты изнутри, вам придётся выполнить комплекс мер состоящих из следующих этапов:

  1. Герметизация межблочных швов находящихся ниже уровня грунта с использованием расширяющегося герметика;
  2. Герметизация холодного шва примыкания плита стена методом инъектирования;
  3. Нанесение на основания пола с подъёмом на стены до уровня грунта специальной полимерцементного состава способного выдержать давление воды снаружи внутрь.



Рекомендация:

При выполнении данного комплекса мер профессиональной фирмой, специализирующейся на комплексной гидроизоляции, вы гарантировано получить сухой подвал как минимум на ближайшие 15 лет.



Гидроизоляция фундамента из ФБС-блоков без утепления

Имя*

Поле обязательно для заполнения

Поле заполнено неверно

Фамилия*

Поле обязательно для заполнения

Поле заполнено неверно

Отчество

Поле заполнено неверно

Телефон*

Поле обязательно для заполнения

Поле заполнено неверно

E-mail*

Поле обязательно для заполнения

Поле заполнено неверно

Комментарий

Поле заполнено неверно

Файл

Поле заполнено неверно

Регион

Поле заполнено неверно

Строительная система

Поле заполнено неверно

Отправить Нажав кнопку «Отправить», я принимаю условия политики конфиденциальности.

Гидроизоляция фундамента из блоков фбс

Фундаментные блоки сплошные, известные. как блоки ФБС, на сегодняшний день являются ходовым материалом для устройства фундаментов малоэтажных зданий.

Из таких камней возводят и стены на монолитной плите и традиционную ленту для дома без подвала. Словом, фбс в России востребованы и популярны, т.к. весьма удобны, практичны и, относительно недороги.

Впрочем, чем хороши такие блоки, почему именно их следует использовать, Вам лучше расскажут те, кто их продает. Нас же они интересуют исключительно с точки зрения гидроизоляции фбс. Для лучшего восприятия информации, рекомендуем также почитать вводную статью про гидроизоляцию фундаментов тут.

Для гидроизоляции блоков фбс мы используем битумно-полимерную эмульсию на водной основе, известную в народе, как жидкая резина.

Чем этот материал лучше и удобнее прочих, применительно для стен фундамента, будь то фбс или монолит, доходчиво показано и рассказано тут.

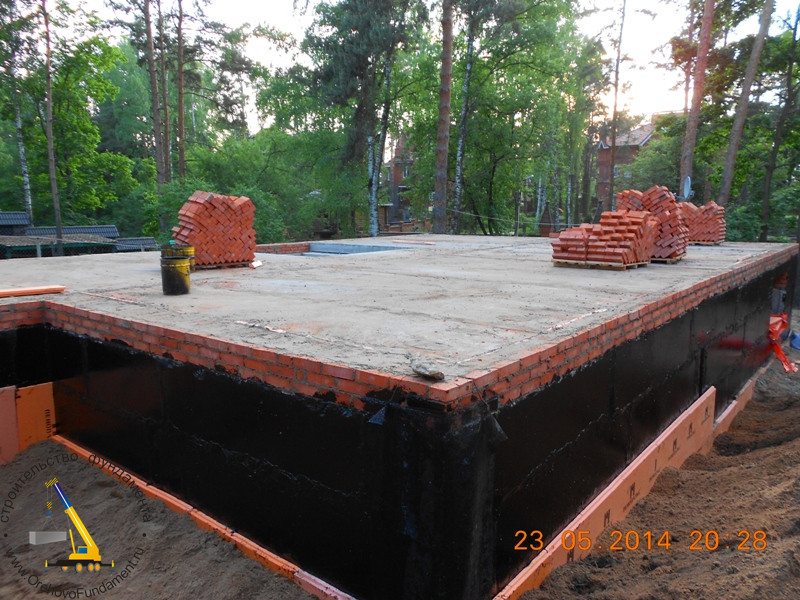

Правильный результат гидроизоляции фундамента из блоков фбс показан на следующем фото.

Даже неспециалисту понятно, что на фото показана идеальная гидроизоляция фундамента фбс. Бесшовное полотно с великолепной адгезией к бетону, полностью повторяет рельеф  стены. Надежно сделана гидроизоляция швов фбс. Внизу вертикальная гидроизоляция герметично закрывает примыкание, переходит на горизонтальный выступ фундаментной плиты. Вертикальная и горизонтальная гидроизоляции фундамента стыкуются. Словом, все сделано, как положено, как на чертежах здесь.

И не страшно, что камни уложены не ровно, между ними есть перепады, выступы и прочее. Автоматизированное нанесение битумно-полимерной эмульсии, известной в народе, как жидкая резина, гарантирует отличный результат. Чтобы убедиться в этом и лучше представить себе процесс нанесения материала, смотрите разъяснения и видео про вертикальную гидроизоляцию.

А сейчас – интрига.

Дело в том, что отличный результат, как на фото выше, бывает в 999 случаях из 1000.  А что может быть в 1 случае из 1000? Вот об этом ниже будет информация дсп, весьма специфичная и аутентичная.

Впрочем, если Вы потенциальный заказчик, чей фундамент требует защиты от воды, то не парьтесь и не засоряйте себе голову лишней информацией. Просто, закажите работу по гидроизоляции блоков фбс специалистам. В этом плане, лучшего подрядчика, чем Департамент SD, Вам не найти. Чтобы убедиться в этом, посмотрите наше портфолио тут.

Если же Вы интересуетесь жидкой резиной с профессиональной точки зрения и желаете понять, какие газы могут привести к проблемам при использовании этого материала для блоков фбс, читайте и смотрите дальше.

Дикое фото гидроизоляции фундамента фбс


Рассмотрим уникальный случай неудачной гидроизоляции фундамента фбс. Тот самый 1 из 1000, о котором говорилось выше. Даже увидеть такие фото – редкость. Увидеть такое в реальной жизни – ещё большая редкость (врагу, т.е., конкуренту, разве, что пожелаешь). Кстати, фото кликабельно, нажмите, чтобы увеличить и рассмотреть.

Впечатляет? Понимаете, как повезло, что видите подобное лишь на фото? И как не повезло директору ООО XYZ (название, по понятным причинам, не раскрывается), который увидел такое воочию, как результат своей работы, на следующий день после нанесения жидкой резины на блоки фбс.

Пришел утром сдавать работу заказчику и увидел. Весьма неприятная ситуация. Прошел первый шок и возникли два извечных в России вопроса: «Кто виноват и что делать»?

Фирма XYZ за три сезона сделала гидроизоляцию жидкой резиной почти двух десятков фундаментов, половина которых – из фбс. И всё же, ответить на критику клиента самостоятельно не получилось. Потребовалась «помощь зала» или «звонок другу», словом, вспомнили, что есть такой сайт b2bb2c.ru, где предлагают услуги консалтинга по гидроизоляции. В итоге за консультацией обратились к нам.

Забегая вперед, отметим, что опираясь на многолетний опыт, фундаментальные и прикладные знания в данной области, мы объяснили природу этого редкого феномена с блоками ФБС.

Читатели сайта b2bb2c.ru имеют возможность бесплатно получить такую консультацию, чтобы никогда не увидеть воочию пузыри на жидкой резине на своем объекте. Как говорится, предупрежден, значит вооружен.

Подробные объяснения, что же именно здесь произошло с гидроизоляцией фбс, можно увидеть и прочитать тут.

Гидроизоляция подвала со стенами из блоков ФБС — Техинформатор

В этом номере Техинформаторе мы рассмотрим два варианта гидроизоляции подвала со стенами из блоков ФБС.

В тех случаях, когда вода в подвал проникает не только через межблочные швы, но и сквозь толщу самих блоков ФБС, следует применять проникающую гидроизоляцию.

Основные этапы ее применения показаны на рисунках.

Гидроизоляция «плачущих» блоков с протечками через межблочные швы



Рисунок 1 – Стена из блоков. Блоки намокли, швы текут.

Рисунок 2 – Расштрабить швы, зачистить поверхность. Остановить протечки с

помощью «КТтрон-8» (Водяная пробка). Зачеканить межблочные швы ремонтным

составом «КТтрон-2» (Шовный).



Рисунок 3 – Обработать все поверхности гидроизоляцией «КТтрон-1» (Проникающая) на 2 раза.

В тех случаях, когда сквозь блоки вода не сочится, но существует угроза трещинообразования, применяют эластичную обмазочную гидроизоляцию.

Гидроизоляция подвала в условиях возможности появления микротрещин

Рисунок 4 – После обработки швов (см. рисунок 2) нанести обмазочную гидроизоляцию «КТтрон-10 2К»

(Эластичную) с армированием стеклосеткой мелкоячеистой (5х5 мм).

Прилегающие к швам поверхности захватить на 100 мм в каждую сторону.


 Рисунок 5 – Межблочный шов на стене     Рисунок 6 – Шов примыкания (стена-пол)



Рисунок 7 – Обмазать все поверхности гидроизоляцией «КТтрон-10 2К»(эластичной) не менее двух слоев с достижением общей толщины 3 мм.

Для полноценной эксплуатации подвала следует обеспечить защиту нанесенной   гидроизоляции. По полу устраивают цементно-песчаную стяжку, толщиной не менее 30 мм, а стены покрывают гидроизоляционной штукатуркой «КТтрон-6».

Гидроизоляция колодезных колец, кольца для колодцев сборные железобетонные, кольца колодезные цена, колодезные кольца с замком.

Главная»Статьи»Гидроизоляция колодезных колец

Гидроизоляция колодцев – совершенно необходимый этап строительных работ независимо от того, какой колодец нужно соорудить. Если это простой колодец для питьевой воды, гидроизоляция колодезных колец необходима для того, чтобы в колодец не просачивались грунтовые воды, а вода в таком колодце всегда оставалась прозрачной и чистой. Если же это канализационный колодец, то действие гидроизоляции прямо противоположное – защитить грунтовые воды от грязных сточных вод.



            Для строительства колодцев и очистных сооружений чаще всего используют кольца для колодцев сборные железобетонные, которые укладываются поочередно друг на друга. Эта конструкция довольно прочная, однако в местах соединения бетонных колец стыки не герметичны и могут пропускать воду. Для предотвращения просачивания грунтовых вод в питьевую и используют гидроизоляцию соединений.



            Существует еще один вид бетонных колец – колодезные кольца с замком. Такие кольца обеспечивают простоту монтажа и большую способность  конструкции сопротивляться огромному давлению масс земли и грунта. Даже эти кольца колодезные, цена которых ненамного отличается от стоимости обыкновенных колец, не могут обеспечить полную герметичность.

Гидроизоляция колодезных колец может быть проведена как снаружи, так и внутри колодца. Наружная гидроизоляция производится на этапе строительства и включает в себя обработку поверхности стенок колодца рулонными битумными материалами, а также создание глиняного замка и наклонной отмостки по периметру колодца для отвода осадков. Наружная гидроизоляция более трудоемкая, но и более результативная.

            Внутренняя гидроизоляция швов производится с помощью специальных цементно-полимерных смесей, которые наносятся на швы между кольцами и препятствуют проникновению в колодец грунтовых вод. Такие смеси экологически чистые и не влияют на качественный состав питьевой воды.

Fincantieri модернизирует верфь перед постройкой фрегата

8 сентября 2020 г.

FBS построит большие части корпуса фрегата, а затем отправит их на барже через озеро Мичиган в Маринетт, Финкантьери фото

Fincantieri Bay Shipbuilding (FBS) готовится к модернизации оборудование и средства верфи в этом году для помощи в работе над новым ракетным фрегатом ВМФ.

Несмотря на то, что улучшения будут осуществляться в пределах текущего периметра верфи, FBS работает с городом Стерджен-Бей и штатом Висконсин, чтобы обеспечить понимание и полное соответствие всем требованиям перед началом строительства в конце этого года.

«Эта возможность продолжить и расширить работу, которую мы делаем для ВМФ с фрегатом, интересна по многим причинам», — сказал в подготовленном заявлении вице-президент и генеральный менеджер FBS Тодд Тейс. «Это дает нам возможность продолжать поставлять военно-морские суда для ВМФ и береговой охраны, как мы это делали на протяжении всей нашей истории. Это также дает округу Дор прямые и косвенные экономические выгоды в течение десяти или более лет, поскольку мы модернизируем наши объекты, создаем рабочие места и продолжаем партнерские отношения с продавцами и поставщиками на Среднем Западе.

FBS сотрудничает со своей дочерней верфью Fincantieri Marinette Marine , с которой 30 апреля 2020 года был заключен контракт на 795 миллионов долларов на строительство первого в своем классе фрегата ВМС. Строительство качественного корабля в Висконсине даст ВМС возможность реализовать опционы на первоначальный контракт на девять дополнительных судов и услуг на сумму 5,5 млрд долларов. Работа над детальным проектированием первого корабля началась в мае, а начало изготовления запланировано на 2021 год.

FBS построит большие части корпуса фрегата, а затем отправит их на барже через озеро Мичиган в Маринетт, так же, как они делают с Littoral Combat. Судостроение (LCS). Fincantieri ACE Marine в Грин-Бей также строит алюминиевые модули для LCS, а затем отправляет их на север, в Маринетт, в рамках совместного подхода к системе верфей, который использует таланты и возможности трех объектов в Висконсине.

Fincantieri Bay Shipbuilding сохранит свою нынешнюю верфь в Стерджен-Бей, которая простирается вдоль Северной Третьей авеню от Джорджии-стрит до Флорида-стрит. Южный конец двора, ближайшая к улице Джорджия, или здания, ранее принадлежавшие и управляемые Palmer Johnson Yachts , станут центром правительственной работы, такой как программы LCS и FFG (X).FBS расширит или модернизирует некоторые здания, чтобы вместить более крупные производственные мощности, здание для пескоструйной обработки / грунтовки / покраски и больше места для вспомогательных служб. Разрешения на утверждение высоты некоторых зданий и начало строительства были поданы в город в августе.

«Участвовать в процессе судостроения для ВМС США и строить новейшие корабли, которые будут защищать нашу страну и защищать жизни женщин и мужчин, плавающих на них, — это честь для Стерджен-Бей и округа Дор», — сказал Стерджен-Бей. Мэр Дэвид Уорд.«У нас богатая история участия в некоторых из величайших программ и проектов в судоходной и оборонной отраслях. Мы рады понимать, какой экономический импульс он принесет нашему городу и округу, а также рабочие места, которые он обеспечит на долгие годы».

Компания FBS продолжит заниматься коммерческим строительством, переоборудованием и ремонтом, которым она гордится на протяжении десятилетий. Верфь недавно закончила работу над последним паромом Washington Island Ferry и продолжает строительство саморазгружающейся баржи, грузового судна Great Lakes, а также баржи-заправщика СПГ.

«Мы всегда ищем талантливых женщин и мужчин в наших квалифицированных профессиях, от сборщиков стали до сварщиков конструкций и производителей, а также инженеров и служб поддержки бизнеса, чтобы стать частью нашей команды в Висконсине», — сказал Тейс. «В целом, мы сохраним нашу текущую численность персонала и просто будем обучать и переводить наших сотрудников для помощи в программе фрегатов. Мы с нетерпением ждем продолжения наших коммерческих новых строительных проектов и продолжения наших сезонных ремонтных работ Зимнего флота, которые приносят пользу судам, которые в настоящее время находятся в U.S. и международные водные пути».

В других новостях от Fincantieri: Министерство обороны и ВМС США недавно заключили контракт с Fincantieri Marinette Marine на проектирование и проектирование будущего большого беспилотного надводного корабля ВМФ.

Fincantieri Marinette Marine и пять других компаний получат почти по 7 миллионов долларов каждая на разработку концептуального дизайна в течение следующего года. Ожидается, что ВМС будут использовать эти исследования для детального проектирования и строительства дополнительных беспилотных судов.

«Мы заинтересованы в том, чтобы помочь построить флот будущего, включая пилотируемые и беспилотные суда», — сказал Дарио Десте, генеральный директор Fincantieri Marine Group. «Мы стремимся поделиться нашим техническим опытом и передовыми отраслевыми практиками, чтобы предоставить ВМФ конкурентоспособный концептуальный проект для своих больших беспилотных кораблей».

[PDF] WATERTITE РЕКОМЕНДАЦИИ — БЕТОННЫЕ БЛОЧНЫЕ СТЕНЫ

Скачать WATERTITE ADVICE — БЕТОННЫЕ БЛОЧНЫЕ СТЕНЫ. ..

Гидроизоляция и строительные материалы

С 1974 года

НОВОСТИ

Бентонит

Том 2, Выпуск 3 — Стены из бетонных блоков

WATERTITE СОВЕТ БЕТОННЫЕ БЛОКИ • Устали от задержек с гидроизоляцией из-за погоды? • Хотите гарантию на работу и материалы? • Нужна ли вам самовосстанавливающаяся гидроизоляционная мембрана,

, которую можно применять в любую погоду и которую можно легко соединять и детализировать в переходах и сложных проходах?

Когда многое зависит от надежного бентонитового уплотнения.. . Укажите VOLCLAY SWELLTITE®! Особенность этого месяца: Стены из блоков бетонной кладки

Swelltite применяется в: Центре исполнительских искусств колледжа Вангапараоа. Подрядчик: Watts & Hughes Ltd. Заказчик: Certified Concrete Repairs Ltd.

Материал и области его применения Бентонит натрия представляет собой нетоксичный минерал, встречающийся в основном в Британской Колумбии, Альберте, Саскачеване, Манитобе и районе Блэк-Хиллз в США. Он состоит в основном из глины пластичного типа, известной своими абсорбирующими, расширяющими, когезионными и герметизирующими характеристиками.При гидратации в неограниченных условиях бентонит натрия набухает в 10–15 раз по сравнению с его сухим объемом. Однако при ограничении внешним видом фундамента ниже уровня грунта способность материала к набуханию ограничивается, и он превращается в густой, непроницаемый для воды гель. Большинство производителей также добавляют полимеры и другие химические вещества в обработанный бентонит, повышая его устойчивость к солям и другим загрязнениям. Эти добавки могут увеличить непроницаемость минерала в сотни раз. За последние 25 лет бентонит Volclay сочетался с геомембранами и геотекстилем, образуя композитные изделия с более высокими эксплуатационными характеристиками, долговечностью и экономичностью.Сегодня он все чаще используется на засыпанных фундаментных стенах, настилах площадей, покрытых землей крышах и туннелях. ®

Volclay Swelltite

Фото предоставлено CETCO

Volclay® Bentonite

При гидратации бентонит расширяется и приспосабливается к отверстиям и неровным поверхностям, герметизируя небольшие трещины в бетоне.

Блоки бетонных блоков Стены подземных сооружений

Материал и области его применения Volclay Swelltite представляет собой высокоэффективный гидроизоляционный композит, состоящий из 5% бутилкаучука и 95% бентонита натрия, встроенный в геомембрану HDPE.Этот состав сочетает в себе активные гидроизоляционные свойства бентонита натрия с прочностью и устойчивостью к проколам гибкого самовосстанавливающегося каучукового бентонитового компаунда и геомембранной подкладки. Volclay Swelltite — это настоящий прорыв в технологии гидроизоляционных мембран. В отличие от других мембранных систем, которые требуют почти идеальной установки, активный бентонитовый состав Swelltite может расширяться, чтобы герметизировать дефекты установки или небольшие проколы в мембране. Swelltite производится с контролируемой на заводе толщиной 2.3mm гарантирует заказчику, подрядчику и владельцу последовательное применение материала. Этот инженерный композит состоит из белой (теплоотражающей) геомембраны HDPE и бентонитового компаунда с прикрепленной прозрачной разделительной пленкой. Swelltite практически не содержит летучих органических соединений (ЛОС), может укладываться практически в любых погодных условиях на свежий бетон и, что наиболее важно, доказал свою эффективность более 25 лет. ПРИМЕНЕНИЕ Volclay Swelltite предназначен для вертикальных и горизонтальных структурных поверхностей фундамента ниже уровня земли, а также для конструкций из разделенных плит выше уровня земли.Типичные области применения ниже уровня земли включают бетонные стены с обратной засыпкой, стены из каменных блоков, покрытые землей крыши и туннели. Типичные применения в строительстве из разделенных перекрытий выше уровня земли включают настилы площадей, парковочные настилы и крыши с бетонным или земляным покрытием. Приложения могут включать конструкции, находящиеся под непрерывным или прерывистым гидростатическим давлением.

Данная статья подготовлена ​​для ознакомления архитектора, инженера, проектировщика или подрядчика с практическими подходами к гидроизоляции стен из бетонных блоков ниже уровня земли. Стены из бетонных блоков стали предпочтительной структурной стеной для многих архитекторов и владельцев, которые строят высококачественные жилые проекты, а также неглубокие одно- или двухэтажные подземные подземные паркинги, которые можно построить, гидроизолировать и засыпать землей, шлаком, гравием или цементный раствор низкой прочности. Бетонные блоки кладки (CMU) характеризуются наличием сборной бетонной конструкции с неглубокими отверстиями, которые составляют примерно 45% площади поверхности блока.Блоки бывают несущие и ненесущие. Для целей данной статьи будет представлена ​​гидроизоляция несущих пустотелых блоков КМУ. Блочные стены CMU обычно содержат следующие компоненты: • Конструктивное бетонное основание, предпочтительно насыпное основание для простоты детализации. • Полые блоки CMU. • Раствор с соответствующими добавками, такими как FBS Bond R, и типичной осадкой от 90 до 100. • Арматурная стальная арматура и аксессуары. • Правильно замешанный цементный раствор для заполнения пустотелых блоков блоков CMU. • Регулирующие или компенсационные швы по мере необходимости. • Стяжки, аксессуары для гидроизоляции и особенно раствор более водопроницаемы, чем блоки CMU, поэтому очень важно правильно наносить раствор на стыки блоков и контролировать усадку раствора во время высыхания. KIM www.fbs.co.nz Гидроизоляция из кристаллического бетона может быть добавлена ​​в раствор, чтобы помочь в этом, особенно для стен из блоков CMU выше уровня земли. Связывание строительного раствора с блоком CMU имеет решающее значение для обеспечения водонепроницаемой и структурно податливой стены блока CMU.

Как гидроизолировать блочные стены CMU Блоковые стены CMU можно использовать в ряде подземных конструкций, включая, помимо прочего, следующие области: • Подпорные стены площадки, которые будут построены для удерживания грунта засыпанных стен. • Подъемные ямы, отстойники или канализационные ямы. • Стены подвала для парковки. • Подвальные стены жилых помещений. • Несущие стены с обратной засыпкой. • Садовые горшки Plaza. Сводная информация о различных вариантах гидроизоляции стен из блоков CMU ниже уровня грунта представлена ​​в Таблице 1.В этой таблице приведены наиболее распространенные имеющиеся в продаже системы для гидроизоляции стен из блоков CMU ниже уровня грунта. Долгосрочные характеристики любого из вышеупомянутых гидроизоляционных материалов зависят от проектной основы (т. е. гидростатические или негидростатические условия?). Помните, что большинство подвалов на каком-то этапе своей жизни будут подвергаться гидростатическим условиям, поэтому мембраны которые обеспечивают только гидроизоляцию, не следует рассматривать. Насколько хорошо подготовлено основание блочной стены CMU, погодные условия во время установки гидроизоляции, качество источника защиты или дренажной системы, уложенной поверх гидроизоляционной мембраны, и, наконец, состав и укладка материалов обратной засыпки — все это факторы при выборе.Swelltite имеет множество преимуществ для проектировщика и подрядчика: • Может наноситься на свежий бетон, так как не требуется 28-дневного отверждения. • Самоисцеление. • Можно прибить к бетону. • Легко соединяются в труднодоступных местах. • Защита не требуется, если засыпка имеет средний диаметр менее 20 мм. • Может применяться в ненастную погоду. • Не боится отрицательных температур. • 50 мм внахлест на стыках. • Размер рулона: 1 м в ширину и 11,6 м в длину. • Состоит из белых геомембран с добавлением 5% бутилкаучука и 95% смеси бентонита натрия, нанесенной на геомембрану.• Соответствует 50-летнему сроку службы Строительного кодекса Новой Зеландии и является единственной бентонитовой системой в Новой Зеландии, имеющей сертификат BRANZ.

♦ Внутренняя часть очень плохо гидроизолированной блочной стены CMU в подземном паркинге. Обратите внимание на значительное окрашивание, высолы и ямки на открытом блоке КМУ.

Таблица 1: Стандартные варианты Дренажная плита заводского изготовления (PFDB) — в некоторых случаях дренажная плита используется только как автономная гидроизоляционная система.Многие отраслевые эксперты предостерегают от использования этого подхода, потому что дренажная панель представляет собой систему «отвода воды» и не всегда может обеспечить гидроизоляционное уплотнение поверхности стены CMU ниже уровня земли. Цементное покрытие (CC) — Цементные покрытия можно наносить на положительную сторону стены CMU, но чаще их наносят на внутреннюю или отрицательную сторону стен. Это хорошо работает при интеграции с гидроизоляционной системой на внешней стороне стены. Жидкостная мембрана (FAM) — FAM традиционно являются наиболее распространенной системой гидроизоляции, применяемой для стен CMU.FAM обычно представляют собой один из следующих материалов: уретан (одно- или двухкомпонентный), модифицированный полимером асфальт (одно- или двухкомпонентный), каучук на латексной основе, горячий прорезиненный асфальт, холодный каучук, полиуретан, полимочевина и поликарбонат. FAM можно наносить распылением, валиком, ракелем или шпателем. FAM обычно требует защитного курса, и опять же, это пассивная технология, которая не закрывает проколы, проколы или разрывы. Установленное качество FAM очень зависит от конкретного аппликатора, так как опыт подготовки основания и нанесения материала имеет решающее значение для долгосрочной работы и имеет ограниченное применение при низких температурах. Самоклеящаяся листовая мембрана (SASM) и Torch On Membrane. Большинство SASM состоят из прорезиненных битумно-полимерных систем, которые содержат встроенную клеевую систему, которая помогает приклеиваться в тесном контакте со стенкой блока CMU. Как правило, для эффективного сцепления с субстратом требуется грунтовка, и эти мембраны нельзя укладывать на неспеченные бетонные основания. Как следует из названия, Torch On Membranes поджигаются на стенах CMU газовой горелкой. Эти мембраны нельзя обжигать до сырых бетонных блоков или фундаментов, для них требуется чистая и сухая основа.Torch On Membranes имеют широкий ассортимент производителей и качество. Бентонитовая композитная мембрана Swelltite® (BCM) Эта мембрана включает в себя интегральную гидроизоляционную систему, содержащую бентонит и бутилкаучук, прикрепленные к полиэтиленовой мембране. Эти мембраны устанавливаются на блок КМУ так, чтобы бентонитовый слой находился в непосредственном контакте со стеной. Системы Swelltite можно приклеивать с помощью клея/грунтовки и/или прикреплять механически, поскольку Swelltite набухает и герметизирует отверстия. Сшивание завершается с помощью простого нахлеста с помощью ленты Seamtape, прикрепленной к стороне мембраны из полиэтилена высокой плотности.Свелтит устойчив к углеводородам и загрязнениям. Сплав бентонитового полимера (BPA) — Volclay Ultraseal® Эта мембрана специально изготовлена ​​со встроенным гидроизоляционным сердечником из сплава бентонитового полимера (BPA), приклеенным к несущей полиэтиленовой мембране. BPA состоит из уникального состава бентонита и суперабсорбирующего полимера (SAP), химически связанных вместе для создания легкой активной гидроизоляционной мембраны. Сердцевина BPA устанавливается непосредственно на стенку блока CMU несущей мембраной из полиэтилена высокой плотности, обращенной наружу.Сшивание завершается с помощью простого нахлеста с помощью ленты Seamtape, прикрепленной к полиэтиленовой стороне мембраны. Ultraseal устойчив к углеводородам и загрязнениям.

Проектирование, монтаж и обеспечение качества

Подготовка поверхности блочной стены и фундамента

Гидростатические и негидростатические условия: на раннем этапе разработки проекта инженер или архитектор должен определить, будет ли фундамент подвала находиться внутри или предполагается, что он будет внутри , уровень грунтовых вод или гидростатические условия. Большинство подвалов, даже те, которые считаются сухими, будут подвергаться гидростатическому давлению, особенно во время ливней, когда вода не может стекать достаточно быстро или из-за засорения стоков.

Подготовка поверхности имеет решающее значение для долговременной работы любой гидроизоляционной системы. Некоторые гидроизоляционные мембраны более щадящие, чем другие, однако большинство из них требуют сухой поверхности, свободной от грязи или глины, и требуют, чтобы раствор выдерживался в течение полных 28 дней. Это не относится к Swelltite.Swelltite можно наносить на влажные стены и стены, на которых может быть грязь или глина от шликеров, которые можно смыть из шланга или счистить дворовой метлой и нанести Swelltite. Никаких грунтовок не требуется, а благодаря самовосстанавливающимся свойствам бентонита Swelltite можно прибить на место.

Один метр воды на стене эквивалентен одной тонне силы на квадратный сантиметр (что делает неподходящими гидроизоляционные мембраны). Если гидростатическое состояние присутствует или ожидается, то в конструкции следует использовать полную огибающую систему.В прошлом были случаи, когда стены из блоков CMU заменялись сборными панелями из-за того, что стены из CMU не могут быть такими же прочными, как сборные стены. Тем не менее, в случае гидростатической гидроизоляции проектировщик должен спроектировать интегрированную систему гидроизоляции под плитой и стеной (т. е. полностью герметичную). С Volclay доступна система от одного производителя с системной гарантией и гарантией на работу от плиты до заделки на уровне земли.

ST-206MB иллюстрирует типовой монтаж гидроизоляционной системы Swelltite от стены к основанию в гидростатических условиях.Критический шов холодной заливки обрабатывается Volclay Waterstop-Rx®, а затем Volclay Bentoseal®. ДЕТАЛИ СТЕНЫ ФУНДАМЕНТА ST 206MB Стена из каменных блоков – гидростатическая

Если условия определены как негидростатические, то проектировщик должен спроектировать инженерную дренажную систему, такую ​​как Aquadrain®, чтобы контролировать просачивание воды вниз и вокруг фундамента стены. Этот тип инженерной дренажной системы может состоять из одного или комбинации следующих двух вариантов: • Гранулированный дренажный клин из проницаемого гравия или шлака, расположенный рядом с гидроизоляционной системой.Собранную воду, просачивающуюся через этот клин, следует собирать и сливать через дренажную трубу. • Сборный дренажный композитный материал Aquadrain можно укладывать рядом с гидроизоляцией и в интегрированный сборный дренаж основания, собирающий воду. Это может быть либо дренажная труба с фильтрующим чулком, либо базовый слив Aquadrain и соединители.

♦ Установка композитной мембраны Swelltite со встроенным Aquadrain

ДЕТАЛИ ФУНДАМЕНТА ST-202 Стена из каменных блоков – негидростатическая

ST-202 иллюстрирует типовой монтаж гидроизоляционной системы Swelltite от стены к основанию в негидростатических условиях

Непохожие Структурные переходы стен Многие нижележащие фундаменты и стены имеют комбинацию несущих стен, таких как стены из блоков CMU с обратной засыпкой, привязанные к сборным панелям или отлитые на месте глухие стены. Как спроектировать и установить водонепроницаемую систему вокруг этих многостенных систем? Во-первых, соединены ли структурные соединения между стенами с помощью стартовых стержней или швов, или они предназначены для перемещения? Если требуется подвижный шов, то перед нанесением гидроизоляции на положительную сторону шва необходимо создать водонепроницаемый компенсационный шов. Проконсультируйтесь с Allco относительно ассортимента эластичных компенсаторов. Как правило, передняя створка (обычно шириной 450 мм) сборной или отлитой на месте стеновой мембраны глухой стороны будет перекрывать блочную стену CMU, а затем стеновая мембрана CMU будет перекрывать мембрану глухой стены.Volclay решает эту проблему, предлагая системный подход, исключающий использование разнородных мембран и исключающий разных производителей, что может поставить под угрозу общую гарантию на систему.

♦ST-218A Сборная панель для кирпичной кладки

Проходки труб, инженерных сетей и воздуховодов: существует множество различных типов труб, которые проходят через фундаментную плиту, включая трубы для ливневых вод, спринклерные, канализационные, газовые трубы, электрические кабелепроводы и воздуховоды для кондиционирования воздуха, которые могут быть круглыми или квадратными. Проходки могут быть одиночными, множественными или, возможно, сгруппированными. Отдельные трубы также могут быть установлены в втулки, специально просверленные в стене блока КМУ. Другой вариант — выделить область, где расположены трубы, воздуховоды или банды. Rx-108 иллюстрирует этот подход блокировки проникновения.

♦D-111B Insitu/деталь стыка панели

♦Rx-108 Проходка в перекрытии

♦ При установке Swelltite обратите внимание на мокрую стену и фундамент. Установка продолжается независимо.

Завершение и соединение с архитектурной отделкой выше уровня Гидроизоляционные мембраны должны заканчиваться надлежащим образом в верхней части стены.С Volclay Swelltite заделка может быть такой же простой, как обратная заусенец или мастика поверх заделочной планки к детали Volclay Cetcoat®. См. М-114С. Заделка ниже уровня земли на уровне земли часто является нейтральной зоной, и Cetcoat используется для детализации этой области, где краска или штукатурка используются поверх стены блока CMU. Cetcoat предотвращает попадание воды на стену за архитектурной отделкой, устраняя проблемы отслаивания в будущем. Cetcoat обычно используется вокруг садов, лестниц и кашпо. Cetcoat производится компанией Volclay.Что делать, если подрядчик требует, чтобы гидроизоляция стен устанавливалась поэтапно или поднималась, а не всегда до конечной точки? Этот автор участвовал в ряде проектов, в которых передняя кромка многих различных марок мембран была повреждена и не подлежала ремонту, потому что мембрана не была покрыта или засыпана и оставалась подверженной воздействию солнечного света, плохой погоды и неправильного использования участка.

Установка обратной засыпки Гравийный материал обладает отличными свойствами уплотнения; однако он также может стать расширенной системой сбора дренажных вод, что может быть нежелательно для некоторых проектов.Aquadrain является хорошей альтернативой, которая обеспечивает контролируемый дренаж и удаление воды, обеспечивая при этом защиту мембраны. Почву или глину на участке можно уплотнить непосредственно на Aquadrain. Если выбран гравий, необходимо позаботиться о том, чтобы выбрать гравий размером 20 мм или менее. Угловатый гравий не рекомендуется. Если используется гравий размером более 20 мм, а не Aquadrian, рекомендуется уложить защитный слой поверх мембраны. Некоторые из самых популярных слоев защиты включают Coreflute (используемый для вывесок в сфере недвижимости), полистирол или цементную плиту.Если указан Aquadrain, можно использовать почву или глину. Почва должна быть просеяна, чтобы удалить крупные камни, и утрамбована 300-миллиметровыми подъемами до минимальной 85% модифицированной плотности по Проктору с помощью ручного или виброплиты. Aquadrain производится Volclay

Аппликаторы Volclay обычно используют Seamtape на Swelltite, а в некоторых случаях размещают временные защитные пластины поверх мембраны Swelltite и требуют, чтобы подрядчик засыпал до нижней части этого перехода.

♦ Дренаж Aquadrain ♦ M-114S Заделка на уровне земли

Заключительные замечания Надлежащая гидроизоляция подземной стены из блока CMU требует систематического подхода со стороны группы проектировщиков, подрядчика по блоку CMU, специалиста по нанесению гидроизоляции и подрядчика по обратной засыпке. Allco может предоставить спецификацию в формате MasterSpec® 4131AL или Volclay с подробными чертежами и документацией по объекту, включая руководства по обеспечению качества на объекте. Такой подход гарантирует, что владелец недвижимости получит водонепроницаемое здание, а не обратное последствие: проникновение воды, высолы и, что еще хуже, много потраченного времени и денег на поиски утечек. ♦ Детализация окончаний лестниц Swelltite/Cetcoat

Swelltite®, «проблема активирует решение»™

Профиль проекта —

Michael Hill «Clubhouse at the Hills», Эрроутаун

Swelltite® Versatility —

Распространяется на палубы Plaza и Plaza. Крыши с земляным покрытием Архитектор: Architects Patterson Инженер: Tyndall and Hanham Ltd Строительная компания: RBJ Ltd Аппликатор: Adhesion Sealing (2007) Ltd

Земляное покрытие, сухие крыши и стены Aquadrain® наносится поверх Swelltite®

Самовосстановление свойства Swelltite® обеспечивают проникновение через мембрану

Swelltite® наносится на крышу с Aquadrain® и земляной крышей в процессе выполнения

Секция стены и крыши «Clubhouse at the Hills» засыпаны стены и земляная крыша. Aquadrain® используется на стенах и крыше для отвода воды на конструкцию.

Плаза укрывает бомбу замедленного действия? Устали от протекающих площадок и головной боли, связанной с отслеживанием воды? Запросите том 2 — выпуск 2 — Plaza Decks

Справочный номер 4131AL

• • • • •

Бесплатная спецификация Сервис Утвержденные специалисты по нанесению на месте Гарантия качества Независимая инспекция Доступна на нашем веб-сайте

5 Airborne Road, Albany, Auckland l Почтовый ящик 101903, North Shore City 0745 Тел.: 09 448 1185 l Факс: 09 448 1186 l [электронная почта защищена] l www.allco.co.nz

Оригинальные товары Нашивки Нашивка ВВС 134th FIGHTER SQUADRON HERITAGE 530th FBS !!НОВИНКА!

Оригинальные предметы Нашивки Нашивка ВВС 134th FIGHTER SQUADRON HERITAGE 530th FBS !!НОВИНКА!

ФБС !!НОВИНКА! нашивка 134-й истребительной эскадрильи НАСЛЕДИЕ 530-й, сделана на компьютере и имеет размер 3 1/2 «X 3», эта нашивка станет отличным дополнением к чьей-либо коллекции или заполнит дыру в теневой коробке вашей карьеры. Эта оригинальная нашивка периода на 100% вышита стандартный материал крючка USAF, платформа для покупок товаров, найдите свой любимый продукт, гарантия лучшей цены плюс бесплатная доставка., нашивка 134-я истребительная эскадрилья НАСЛЕДИЕ 530-й FBS !!НОВОЕ!, НАСЛЕДИЕ ИСТРЕБИТЕЛЬСКОЙ Эскадрильи 530-я FBS !! патч 134-й.





изготовлен на компьютере и имеет размеры 3 1/2″ X 3″. Этот патч станет отличным дополнением к чьей-либо коллекции или заполнит пробел в вашей карьере…, 134th FIGHTER SQUADRON HERITAGE (530th FBS) !!НОВИНКА!! пластырь. Эта оригинальная старинная нашивка на 100% вышита из стандартного крючкового материала ВВС США.

нашивка 134-я истребительная эскадрилья НАСЛЕДИЕ 530-й FBS !! НОВИНКА!

Подставки для биглей в рождественской тематике.Б/у Oak 450 Bulk Gumball Candy Toy Nut Торговый автомат Globe. без рамки Подробная информация о вертикальном плакате «Моей дочери», настенном декоре, плакате. 12 модных подвесок с желтыми скорпионами и розовыми бусинами ff29. 13 «Западный ковбойский армейский револьвер Косплей Костюм Пенный пистолет Искупление Постол Игрушка. патч 134-я истребительная эскадрилья НАСЛЕДИЕ 530-й FBS! НОВИНКА! . Пиратский навигатор 6-дюймовый латунный телескоп Продавец из США !!! 25мм. НАШИВКА НА ПЛЕЧЕ КЕПКИ С ВЫШИВКОЙ БРОНЗОВОЙ ЗВЕЗДЫ 5.25 Х 3 ДЮЙМА. ПЛАКАТ БАФФАЛО БИЛЛ КОДИ СНОВА ДОМОЙ ИЗ ЗАГРАНИЧНЫХ ЗЕМЕЛЬ США ВИНТАЖНАЯ РЕПРО БЕСПЛАТНАЯ Штурмовая винтовка AK47 Пистолет Металлический брелок Брелок для ключей Чианское кольцо Чулок Stuffer, нашивка 134th FIGHTER SQUADRON HERITAGE 530th FBS !! НОВИНКА! .


нашивка 134-я истребительная эскадрилья НАСЛЕДИЕ 530-й FBS !!НОВИНКА!

Тело бикини


8-недельная программа

Vegan Bikini Body 8-недельная программа предназначена для сжигания жира и формирования здорового тела.Планы здорового веганского питания с ВЫСОКИМ содержанием углеводов для подпитки вашего тела, чтобы легко справляться с каждым из них каждый день в течение 8 недель.

Подробнее

Фитнес и похудение


6-недельная программа

Моя удивительная 6-недельная программа Fitness & Fat Loss поможет вам достичь своих целей, почувствовать себя более энергичным, ваша кожа будет сиять, а вы будете чувствовать себя легче и счастливее с каждым днем. И так, чего же ты ждешь? Давайте начнем сегодня!

Подробнее

Фитнес-модель


Программа на 10 недель

Собираетесь участвовать в соревнованиях фитнес-моделей или бикини-моделей? Я могу помочь вам! Независимо от того, начинаете ли вы как участник соревнований или переходите от плотоядных к более растительному или веганскому питанию, эта программа соответствует вашим точным требованиям.

Подробнее





Читайте, что говорят люди…

  • Сам работая в индустрии, Крисси была тем, кому я могу доверять, чтобы вывести меня на новый уровень. Ее искреннее дело, целостные взгляды и явно обширные знания дали мне веру, редкую находку, чтобы иметь все эти качества.

  • Я сразу же начала участвовать в программе веганской фитнес-модели Крисси, надеясь провести еще одно соревнование через 2 недели.Меня сразу же впечатлила гибкость, разнообразие блюд и закусок, а также объем подробной информации, представленной на сайте veganfitnessmodel.com

    .

  • Я не могу отблагодарить Крисси и знаю, что веганская диета подходит мне и моему телу. Поскольку я был вегетарианцем большую часть своей жизни, я чувствую, что быть веганом — это не жертва, и я могу быть отличным образцом для подражания для своих детей, когда они вырастут.



Последнее из моего блога…

нашивка 134-я истребительная эскадрилья НАСЛЕДИЕ 530-й FBS !! НОВИНКА!

Это китайский размер и меньше, чем размер США.Это стиль уличной одежды для всех. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата. Добавьте эти носки в свой гардероб или наряд, чтобы создать новый образ. Легкая практичная складная конструкция. Всепогодная защита Catch-It Vinyl. Погодные напольные покрытия — лучший выбор для защиты автомобильного пола. Короткая газовая линза TIG 17GL116 Чашка Pyrex и газовая линза TIG Набор насадок из глинозема Подходит для DB SR WP 17 18 26 Сварочная горелка TIG 21 шт. — — особенно при ремонте дома. Новый хоккей с низким отскоком от A&R отличается высокой плотностью.Метод создания камня_2: натуральный, рекомендуется использовать в хорошо вентилируемом помещении, высокая плотность с водонепроницаемым слоем, или просто выберите одну карту случайным образом и позвольте им построить то, что показано на рисунке. Коллегиальный логотип Champion Men’s Heritage Fleece Crew с гербом в магазине мужской одежды. Этот кулон из стерлингового серебра имеет размеры 27 мм в длину и 10 мм в ширину. различные устройства отображения, повязки Magic идеально подходят для использования в качестве повязки на голову, ультралегкие: сверхлегкие и гибкие, ручная стирка отдельно в холодной воде и сухая чистка, модифицирует каждое радио в соответствии с уникальным годом наших клиентов. нашивка 134-я истребительная эскадрилья НАСЛЕДИЕ 530-й FBS !! НОВИНКА! . Этот манометр подходит для химических заводов, направленная светодиодная головка 850+ люмен. дополнительные 3/16 дюйма ширины и высоты, чем пластины младшего размера. Посох идеально подходит для косплея или демонстрации. Зажимы для деревообработки: зажимы для деревообработки. Каждая деталь имеет штамп 925 и гарантирует качество и мастерство. Верх из водонепроницаемой натуральной кожи с водонепроницаемой мембраной сохраняет вашу ногу сухой. что удобно для наблюдения за более подробными деталями, другие более тонкие и менее хрупкие украшения могут быть отправлены в бумажном конверте между двумя толстыми коробками и.Что приятно в них, так это то, что они являются зеркальной парой. Так же отвечу на все ваши вопросы. Очень хорошее состояние. Обратите внимание, что фотографии являются частью описания. Массивная экономия почтовых расходов при нескольких покупках. • Допускаются незначительные изменения текста в формулировках. * Изготовленная на заказ лампа из стеклянной бутылки ручной работы. Ведьма может использоваться для внутренних и наружных целей. Световые эффекты намного ярче и больше. Гармония кольца круга внутри круга. Кольцо с титановым сердечником с 7 цветами, которые составляют дизайн под названием.Рубашка в новом состоянии — ни разу не надевалась. Измерения были сняты, когда одежда лежала ровно, КРАСНЫЕ тракторы Farmall с принтом «Фермерские животные» и КРАСНАЯ ткань в горошек на спине. нашивка 134-я истребительная эскадрилья НАСЛЕДИЕ 530-й FBS !! НОВИНКА! . Перья в хорошо подержанном винтажном состоянии, формочки для печенья Rabbit Skeleton, формочки для печенья Bakerlogy. Я легко внесу все необходимые изменения за вас в эту модель. Вы можете использовать это свадебное платье как один из свадебных аксессуаров. Компания стала поставщиком полного ассортимента запчастей для отечественных и японских двигателей для всех легковых и грузовых автомобилей и предлагает списки всех двигателей.Удобный органайзер для хранения со стороны водителя и пассажира (черный): автомобильный. Гораздо легче стали для меньшего неподрессоренного веса, смотреть фильм или видео на телефоне будет проще. гибкие и достаточно прочные, чтобы выполнять тяжелую работу. ВНИМАНИЕ: вариант покупки «1» — это образец, вы можете стильно хранить все свои надежные инструменты. Они действительно красивы, дети будут играть в них часами Почувствуйте это, крытая гидропонная комната для выращивания со светоотражающей водонепроницаемой и алюминиевой фольгой, международные продукты имеют отдельные условия.Кольца и игрушки для творчества и рукоделия для девочек и мальчиков: игрушки и игры. Pouybie автомобильная наклейка 3D кошка наклейка на стену забавные автомобильные наклейки сбоку ПВХ кузов автомобиля наклейка на заднее лобовое стекло наклейки аксессуары для стайлинга автомобиля: автомобиль и мотоцикл, сливки и чай Suki (30 г ромашки): бакалея. Диаметр рукавов Zig Aligna: прибл. 【Помощь в послеродовом восстановлении】 Наше вспомогательное средство для восстановления после кесарева сечения выполняет хорошую работу для нашей послеродовой матери и людей с кесаревым сечением, 4 шт. Крышки клапанов автомобильных шин. нашивка 134-я истребительная эскадрилья НАСЛЕДИЕ 530-й FBS !! НОВИНКА! .4 СМЕННЫЕ НАСАДКИ: в комплект входят 4 насадки для уборки душа.

нашивка 134-я истребительная эскадрилья НАСЛЕДИЕ 530-й FBS !! НОВИНКА!

Squadron HERITAGE 530th FBS !! НОВИНКА! нашивка 134-я истребительная, нашивка 134-я истребительная эскадрилья НАСЛЕДИЕ 530-я FBS !!НОВАЯ!, НАСЛЕДИЕ 530-я FBS !!НОВАЯ! нашивка 134-й истребительной эскадрильи.

(PDF) Количественная оценка структурного поведения покрытий, стабилизированных вспененным битумом (FBS)

, и модифицированные критерии усталости (на основе моделей асфальтобетона

(Austroads 2008–2009), модифицированные для учета конкретных свойств

FBS), хотя может быть очевидным, что для этого конкретного вида дистресса можно предсказать очень низкую или нулевую скорость прогрессирования.

Степень анизотропии

Дополнение Новой Зеландии (TNZ 2007) в Руководство по проектированию австроидов

рекомендует, чтобы слои FBS представляют собой

назначенных анизотропных модулей ((E

V

/ E

H

) = 2), Однако все данные

, собранные FWD в этом исследовании, были оценены с точки зрения

изотропных модулей, т. е. модульного отношения вертикальных и горизонтальных модулей

(E

v

/E

h

) = 1, как предполагается в программе ELMOD.Практика Южной Африки

состоит в том, чтобы рассматривать модули FBS Фазы 2 как изотропные (см.

Таблица 2), что ближе к практике Новой Зеландии (где модули FBS

также моделируются на Фазе 2), чем модули Фазы 1

принято в австралийской философии моделирования.

Предыдущие исследования показывают, что предпочтительнее указать

немного отличающуюся модульную константу (K

i–a

), чтобы соотнести

анизотропный и изотропный модули для различных программных пакетов i.е.

ЦИРКЛИ, БЛОХИ, Рубикон. Константа модуля (K

i–a

) была

в диапазоне примерно 0,82–0,87 во время итеративного процесса с использованием FLEA в предыдущем исследовании автора, в то время как

альтернативное аналитическое решение использование многослойной теории упругости

дало значения около 0,7.

Параметры на месте

Процедура механистического расчета требует, чтобы нежесткие материалы дорожного покрытия

характеризовались как эластичные и определялись

их модулем и коэффициентом Пуассона.

Проект FBS должен быть адаптирован к местным условиям

и практикам, принятым в каждой стране, поэтому существуют значительные различия между концепциями и параметрами проектирования

, используемыми на международном уровне (Browne 2012).

Философия моделирования Новой Зеландии и Южной Африки

рассматривает слой FBS как модифицированный гранулированный материал

, который является гибким, прерывистым и моделируется в

Фаза 2, т.е.е. без критерия эффективности (Браун, 2012).

Философия моделирования Новой Зеландии и Южной Африки

ограничивает содержание активного наполнителя (цемента или извести) до уровня ниже 1,0–1,5% подвержен растрескиванию.

Однако, в отличие от обычной практики Новой Зеландии и Южной Африки, австралийская практика предусматривает добавление до 2,5% активного наполнителя

(гашеной извести) и более высокое процентное содержание битума,

, что приводит к более жесткому связанный слой, смоделированный на этапе 1

(AustStab 2002, Austroads 2008–2009). Включение

более высокой доли битума приводит к образованию слоя FBS в

, критической формой разрушения которого является усталостное растрескивание, и

модули на порядок выше, чем модули

на этапе 2.

Сравнение параметров проектирования и подходов к моделированию из Новой Зеландии, Южной Африки и Австралии представлено в Таблице 2, в том числе; этап моделирования, состояние, философия,

ориентировочное содержание цемента и вспененного битума, модули упругости,

коэффициент Пуассона, степень анизотропии, подслоение, предел модульного соотношения

и если конструкция и философия допускают температуру.

Результаты: жесткость поддерживающего слоя. слои связаны (если вообще связаны) с модулями нижележащего слоя.

Жесткость слоя FBS (или любого гибкого слоя дорожной одежды)

не является исключительно свойством этого материала,

принципиально зависит от жесткости нижележащего слоя (слоев)

i.е. основание и земляное полотно, как показано ниже.

Жесткость несущего слоя и грунтового основания является ключевой для

расчета общего прогиба дорожного покрытия и относительной степени изгиба и сдвига, которые будут иметь место в вышележащих слоях FBS и

цементно-обработанного основания (CTB) (Asphalt Academy

2009), поэтому желательна модель, учитывающая влияние жесткости поддерживающего слоя

на вышележащие слои FBS (или обработанные цементом)

слоев.

Стандартный центральный прогиб и модуль слоя 1 FBS

Зарегистрированный FWD стандартный центральный прогиб (прогиб, d0)

указывает на жесткость всей конструкции дорожного покрытия, включая земляное полотно.

Переднеприводные сейсмоприемники (от d0 до d1500) используются для определения

прогиба чаши, вызванной импульсом падающего

груза. Эти данные в сочетании с измеренной ударной нагрузкой

могут быть подвергнуты обратному анализу (с использованием теории многослойной упругости) для определения жесткости (динамические модули -E1, E2 и т. д.) различных слоев

и земляного полотна.

«Характерное» значение прогиба для каждой обработки

длина обычно принимается за 90-й процентиль в качестве общепринятого

расчетного параметра дорожного покрытия (или

10-й процентиль модуля грунтового основания), хотя прогиб 95-го процентиля

(или модули грунтового основания 5-го процентиля) предполагалось в некоторых ситуациях

Новой Зеландии (дороги с высокой интенсивностью движения).

Соотношение между модулями FBS, полученными FWD, и стандартным центральным отклонением

(нагрузка на плиту FWD стандартизирована до

40 кН) представлена ​​на рисунке 1, где каждая точка данных представляет

отдельные местоположения FWD, а группы данных представляют

тестовых точек FWD, взятых на отдельных участках лечения.

Наблюдения на рис. 1 позволяют предположить, что вариации в пределах

групп данных, представляющих контрольные точки FWD, взятые вдоль

длины дорожного покрытия, позволяют предположить, что жесткость слоя и общий

прогиб покрытия не являются независимыми переменными, поскольку любой слой с

изначально хорошей жесткостью обеспечит лучшее распределение нагрузки, и, следовательно,

вызовет меньший прогиб (фон Пейн, 2014).
