Как сделать своими руками красивый и необычный забор

Ограждение или забор — это надежность и безопасность, которые обязательно должны сочетаться с красотой.

Что вы узнаете

Выбор материалов для создания ограждений в наше время довольно обширный. Это может быть металлический забор, кованые решетки, каменные кладки, ограждения из профнастила, деревянные штакетники и многое другое. Главными требованиями, которые предъявляются к будущим ограждениям, являются надежность, защита от проникновения и взлома, долговечность и эстетические качества. Именно этими качествами и руководствовались немецкие изобретатели, разработавшие ограждения, которые не похожи на все популярные в наше время заборы. Итак, пергоны и габионы. Рассмотрим, что собой представляют данные конструкции, и как соорудить габионы своими руками.

Конструктивные особенности и материалы для производства пергонов

Пергоны представляют собой универсальные системы ограждений, выполненные в виде стальных коробов с различными наполнителями.

Название их сочетает два немецких слова: «pergola», которое в переводе означает коридор из решеток, и «gabion», т. е. ящик, наполненный щебнем, камнем или галькой и предназначенный для укрепления баррикад.

В Европе забор из пергонов впервые начали применять еще в 2007 году, ныне же подобные конструкции приобретают популярность и на отечественном рынке. Пергоны, которые еще называют насыпными заборами, оснащаются опорным коробом из металлической сетки. Сетка для габионов должна быть мощной, чтобы выдерживать вес насыпного материала, а также устойчивой к коррозии и взлому.

В качестве наполнителя для создания пергонов может выступать обработанное стекло, камень, галька, щебень, дерево, бетонные плиты и многое другое. Устанавливать габионы можно на фундамент или сразу на землю. Монтаж конструкции происходит достаточно быстро и легко. Выбор наполнителя зависит от пожеланий заказчика. Так, например, насыпные заборы из камня выглядят надежно и внушительно. Стекло для габионов может иметь различные цветовые решения и придает забору легкость и эстетичность.

Назначение и преимущества габионов

Габионы и пергоны имеют те же функциональные обязанности, что и привычные всем нам заборы. Они могут выступать в качестве ограждения домов, применяться для зонирования садовых участков, а также для создания клумб или декорирования стен строений. Помимо функциональности и практичности пергоны славятся еще и эстетическими качествами. Так, некоторые ландшафтные дизайнеры используют их для декорирования сада, создания одинарных или многоярусных цветочных клумб, отделки искусственных прудов, лестниц или беседок. Территория, на которой установлены пергоны, отличается гармонией и умиротворенностью. Каменный забор из габионов напоминает о близости человека к природе и во многом превосходит бетонные или металлические ограждения.

Оформление усадьбы. Новый взгляд на ограждение участка

Владельцы частных домом или загородных коттеджей очень часто задаются вопросом, как выбрать забор для ограждения участка. И правда, ведь красивые заборы также могут быть вполне надежными, долговечными и доступными.

В классическом понимании забор должен изготавливаться из металла, кирпичной или каменной кладки, профнастила, шифера, железобетона или деревянного штакетника. Удивить кого-либо привычным забором уже невозможно, да и недостатков у каждой подобной конструкции достаточно много.

Ценителям же оригинальности и креатива следует обязательно ознакомиться с пергонами или габионами. Данные ограждения являют собой насыпные заборы, которые сохраняют природный шарм камня или дерева, хорошо сочетаются с зелеными газонами, декоративными цветами или кустарниками. В отличие от каменных конструкций пергоны не требуют соединения камней при помощи бетона. Насыпной материал размещается свободно и удерживается при помощи малозаметного каркаса из сетки.

Высота, толщина и размеры секций пергонов бывают самыми разными. Отдельные блоки могут устанавливаться обособленно, на некотором расстоянии или в виде глухой стены. Перед тем как купить габионы, следует определиться с функциональным назначением, расположением габиона и окружающими его элементами ландшафтного дизайна. Например, габионы, выступающие в роли забора, можно дополнить клумбами из пергонов, вымощенными из подобных камней дорожками, искусственными прудами, мостиками и прочими дизайнерскими элементами.

Весьма интересно смотрятся также габионы в сочетании с живой изгородью. Конечно, в зимний период времени их внешний вид менее интересен, поэтому такие ограждения лучше использовать при возведении летних беседок или для зонирования площадок для отдыха.

Купить пергоны можно практически в любых цветовых решениях. Например, эффектно выглядят ограды с наполнителем из белого известняка, розового или сине-серого мрамора. Благодаря сочетанию разных наполнителей можно получить пергоны со всевозможными узорами и рисунками. Даже обычные крупные камни могут стать настоящей изюминкой приусадебного участка при грамотном подходе.

Сфера применения пергонов и габионов

Применение пергонов и габионов напрямую зависит от их типоразмеров и конфигурации. Очень часто они используются для создания таких конструкций:

Заборы и ограды. Для этих целей подходят пергоны высотой 60–240 см. Такие ограждения отличаются высокой прочностью, надежностью и долговечностью. Они предназначены для защиты участка от нежелательного вторжения, посторонних взглядов или зонирования пространства. В некоторых случаях забор из габионов может быть дополнен ленточным фундаментом, живой изгородью или каменной дорожкой.

Грядки и клумбы. При помощи габионов можно создать высокие или многоярусные грядки, декоративные клумбы разной высоты и размеров. Также они позволяют увеличить урожайность культур, облегчить уход за растениями или придать огороду опрятности и эстетичности.
Фасады и внутренняя отделка домов. Пергоны и габионы позволяют декорировать фасады зданий, придать строению внушительный и респектабельный вид. При помощи данных конструкций и путем сочетания насыпного материала разного цвета и фракции можно воплотить любые задумки и идеи. Помимо наружных работ пергоны могут быть задействованы внутри жилых домов, развлекательных заведений, ресторанов и бутиков. Современные технологии и высокопрочные материалы позволяют создавать пергоны с толщиной менее 15 см. Благодаря этому они используются на летних площадках кафе, для отделки террас, балконов и лоджий без потери полезной площади.

Садовые и декоративные элементы. Применение габионов в саду не ограничивается клумбами и вазонами. С их помощью можно создавать также беседки, арки, обелиски, лабиринты, искусственные водоемы и прочие элементы дизайна, которые сделают приусадебный участок весьма привлекательным и уютным.

Современный забор и его стоимость. Габионы цена

Устанавливаемая на современные заборы цена обычно зависит от стоимости базовых материалов, а также сложности работ, связанных с их производством и монтажом. По такому же принципу формируется и стоимость пергонов, которые только появляются на нашем строительном рынке. Конструкция габионов предусматривает использование металлической сетки и насыпного материала, от стоимости которых и зависит указываемая на габионы цена.

Если сетка пергонов обычно недорогая, то расценки на заполнитель могут сильно отличаться. Наиболее дорогим вариантом обычно является натуральный камень. Пергоны с наполнителем из мрамора могут иметь внушительную стоимость, приблизительно 200–700 евро за секцию размером 2–2,5 м. Менее дорогими являются пергоны с наполнителем из стекла, дерева, бетонных элементов или искусственного камня. Также на стоимость габионов влияют размеры секций, тип крепления, наличие или отсутствие фундамента, дополнительных декоративных элементов.

Сэкономить и возвести пергоны недорого можно, соорудив подобные конструкции самостоятельно. Особых навыков или технически сложных приемов при этом не потребуется. Достаточно лишь будет приобрести базовые материалы, а также ознакомиться с информацией о том, как сделать пергоны своими руками.

Как сделать габион или пергон самостоятельно

Изготовить габионы намного проще и дешевле, чем возвести забор из камня своими руками.

Дело в том, что пергоны или габионы не предусматривают механического крепления наполнителя. Данные конструкции основываются на использовании металлического каркаса, который способен выдерживать большие нагрузки, например, в виде насыпи натурального камня большой фракции.

Соорудить габионы своими руками можно на имеющемся фундаменте, твердом основании в виде асфальта, отмостки, бетонного пола или прямо на земле. Базовая поверхность должна быть ровной и предварительно очищенной от мусора. В качестве несущей конструкции выступают обычно столбы-стойки, которые в нижней части оснащаются фланцами и прикрепляются к основанию при помощи дюбелей или анкеров. Оптимальным материалом для изготовления стоек является прут диаметром 8–10 мм.

Силовую решетку можно изготовить, например, из оцинкованного прута диаметром 5–6 мм. Размеры ячейки зависят от выбранного насыпного материала. Например, для фракции 50–90 см подойдет решетка с ячейками 5х20 см, для фракции 22–32 мм – 2,5х20 см.

такой подход исключит высыпание материала сквозь ячейки и поможет избежать появления нежелательных пустот.

В зависимости от габаритных размеров пергонов и веса насыпных материалов конструкция может быть оснащена дополнительными ребрами жесткости или двойными прутами. Основная нагрузка приходится на опоры, поэтому они должны быть зафиксированы жестко. Так как фундамент для габионов не требуется, стоимость их сооружения существенно снижается. При строительстве подобных ограждений своими руками цена габионов будет обусловлена лишь стоимостью металлического профиля, сыпучего материала и крепежных элементов. Возвести габионы своими руками можно, используя опоры от старого забора. При этом следует учитывать возлагаемую на них нагрузку и габариты будущей решетки.

Варианты дизайнерских решений при сооружении габионов и пергонов (фото)

Самыми простыми являются габионы прямоугольной формы. Они могут применяться в качестве ограждений, для декорирования клумб или создания грядок.

Тем не менее, пергоны и габионы могут иметь и другие формы. Так, например, для клумб очень часто используются габионы круглой, овальной, спиралевидной формы, одноярусные или составные.

В качестве наполнителя подходит любой материал, включая остатки от строительства. Здесь все зависит от ландшафтного дизайна и вкуса исполнителя. Весьма интересно смотрятся габионы с декоративным цветным камнем, речной галькой или стеклом. Могут быть и другие наполнители. Подойдет для этих целей также битая черепица, обломки бетона или кирпича. В стальной короб наполнитель может помещаться хаотично или аккуратно укладываться. При использовании наполнителя разной фракции или цветового решения можно получить ограждения с интересными цветными или фактурными рисунками.

Дизайнерские заборы из габионов

Сами по себе габионы являются нетипичными решениями для изготовления ограждений. Тем не менее, к их созданию также можно подойти творчески. Например, забор для частного дома можно выполнить из стальных листов, профнастила или оргалита, совместив базовый материал с секциями габионов. При заполнении пергонов можно оставлять пространство для субстрата. В будущем это позволит осуществить вертикальное озеленение, высадить декоративные однолетние или многолетние растения.

Забор из габионов отличается высокой механической прочностью и исключает возможность взлома. Его металлические элементы должны иметь антикоррозийное покрытие, чтобы исключить преждевременный износ и потерю эстетических качеств. Насыпной материал при желании можно будет заменить другим. Гарантированный же срок эксплуатации при правильном монтаже габионов составит не менее 50 лет.

Высокие грядки и декоративные клумбы из пергонов

Сооружение высоких грядок из габионов выполняются аналогично строительству ограждений. Главным преимуществом высоких грядок является возможность высадки и обработки растений, не наклоняясь к земле. Кроме того, такие конструкции помогут разделить разные типы растений или увеличить полезную площадь при выращивании вьющихся растений.

Опытные огородники утверждают, что высокие грядки способны ускорить созревание плодов и существенно увеличить урожайность растений. Именно поэтому высокие грядки уже давно стали использоваться на дачных или приусадебных участках. Традиционно для создания таких грядок применяют деревянные доски, которые в скором времени требуют замены. Строительство же высоких грядок при помощи пергонов помогает увеличить их срок службы, сделать огород более привлекательным и опрятным.

Декорирование фасадов пергонами

Для отделки фасадов обычно используются пергоны небольшой толщины, заполненные камнями мелкой фракции. В Европе примеров подобной отделки существует достаточно много. Такая популярность обусловлена презентабельностью фасадов из камня и хорошей вентиляцией последних.

Толщина пергонов для облицовки фасадов может составлять 12 см и более. В качестве наполнителя выступает мелкий камень, галька, щебень или декоративное стекло. Облицевать пергонами можно вертикальные или наклонные поверхности из любого материала. При этом не требуется выравнивание стены или заделка мелких трещин. Фасады из габионов также можно дополнить субстратом для выращивания декоративных растений. Весьма эффектно смотрятся фасады из габионов с декоративной подсветкой.

Преимущества пергонов перед другими ограждениями

В сравнении с другими заборами пергоны и габионы имеют такие преимущества:

нетипичный внешний вид. Пергоны являются новым явлением в нашей стране, поэтому они обязательно придутся по нраву сторонникам эксклюзивных и неординарных решений;
универсальность. Пергоны могут отличаться по форме, размерам, конфигурации, материалам для наполнения и цветовым решениям. Благодаря этому сфера применения их не ограничивается строительством ограждений. Например, пергоны могут быть использованы для создания садовых скульптур, альпийских горок, для декорирования интерьера дома или облицовки фасадов;
простота монтажа. По сравнению с заборами из камня или коваными ограждениями пергоны имеют довольно простую конструкцию, не нуждаются в возведении фундамента и быстро устанавливаются;
экологичность и природный шарм натурального камня;
долговечность. Пергоны и габионы в отличие от деревянных или металлических заборов не боятся сырости и не нуждаются в дополнительной обработке. Срок службы пергонов составляет не менее 50 лет;
возможность соединения секций под разным углом, а также облицовки вертикальных или наклонных поверхностей;
гармоничное сочетание пергонов с другими отделочными материалами, дорожками из камня, клумбами, беседками;
возможность частичного или полного озеленения ограждения путем внесения субстрата в пространство между наполнителем;
отсутствие связующего вещества. Благодаря этому заборы из габионов не боятся морозов и осадков;
возможность разборки конструкции с последующим ее переносом на новое место эксплуатации, простая замена наполнителя без ущерба для металлического каркаса;
практичность и устойчивость к негативному воздействию окружающей среды. Пергоны, пожалуй, являются единственной разновидностью ограждений, которые не боятся низких температур, повышенной влажности и сильного ветра. Они не требуют дополнительного ухода и сохраняют свою эстетичность несколько десятков лет.

В целом пергоны и габионы являются ограждениями нового поколения. Они хорошо вписываются в ландшафтный дизайн сада, используются для создания клумб, высоких грядок или в качестве облицовочного материала. Благодаря природному шарму пергоны являются прекрасным декоративным элементом. Защитные же функции, практичность и долговечность позволяют им во многом превосходить большинство других популярных в сфере строительства конструкций.

Забор из габионов. Цена за погонный метр. Монтаж. Дизайн.

Описание

Забор из габионов, если очень просто, представляет собой две сварных карты, поставленных рядом, скреплённых стяжками и заполненных камнем. Так же для забора из габионов используются столбы из сварной сетки, с каменным (или любым другим) заполнением.

Вариантов дизайна очень много, поэтому, сначала взгляните на наиболее востребованные. После свяжитесь с нами и расскажите свою задумку.

Забор из габионов — цена.

Цену забора из габиона — одного из вариантов ниже, смотрите прямо на этой странице. Вверху и слева. Выбирайте в выпадающем списке. Естественно, это усреднённая цена на забор из габиона. Связывайтесь с нами и мы рассчитаем забор под ваши размеры и ваш участок.

Забор из габионов вариант 1 «Простор».

Этот вариант забора из габионов отличается широкими, просторными пролётами, которые можно заполнить любыми материалами. Иногда заказчики ставят в пролёт забора сетку и с внутренней стороны высаживают зеленые насаждения.

Забор из габионов «Простор» с широкими столбами Забор из габионов эскиз

Для этого дизайна мы предлагаем использовать сварную сетку для габионов с размером ячейки 35-150 мм.

Забор из габионов под ключ.

Вариант 2. «Элегия»

В этом варианте столбы выглядят тоньше. Они пропорционально сочетаются с ростверком и позволяют выдерживать элегантный стиль вашего участка.

Длина ростверка — 2.5 метра. Высота столба 2 метра.

Для этого забора мы используем сварную сетку с размером ячейки 50 — 100 мм.

Забор из камня габионы. Вариант 3. «Эклектика».

Это может быть декоративная проставка на участке, размером в длину 2.5 метра и высотой 2 метра. Или сплошное полотно забора любой длины. Смотрится монументально. Для этого забора используется сетка с размером ячейки 35-150 мм.

Сетка для забора из габионов.

Сетка для забора из габионов нужна особая. Специальная. Предназначенная для высоких нагрузок. Ведь один пролёт забора размеров 2 на 2.5 метра и толщиной 25 см содержит в себе около 1 тонны камней! Удержать такую махину может только правильная сетка для забора из габионов — именно такую вы можете купить прямо на этом сайте в Крыму и Севастополе. Посмотрите подробнее о сетке для забора из габионов на следующей странице

Сварная оцинкованная сетка для габионов — купить в Крыму и Севастополе

Забор из габионов фото. Примеры оформления.

Забор из габионов имеет множество самых разных дизайнов. Предлагаем вам, для вдохновения, посмотреть, что можно сделать из подходящего материала.

Сетка для забора габиона.

Если вы смотрели ссылку выше, то знаете, что сетка для забора габиона должна быть специальной — из особой проволоки и с точечной сварки. У нас именно такая.

Паспорт качества на сварную сетку (образец) используется в изделии — забор из габионов севастополь Сертификат соответствия на сварную сетку для забора из габионов

Статья

Название статьи

Забор из габионов. Крым. Севастополь.

Описание

Забор из габионов изготавливается под заказ из сварной оцинкованной сетки для габионов толщиной 4.7 мм. Долговечно. Красиво. Надежно.

Автор

ГеоФорма

Опубликовал

ГеоФорма

Логотип

Заборы из габионов: классификация и виды

Классификация заборов из габионов

В настоящей статье мы рассмотрим основные виды заборов из габионов и поможем Вам правильно выбрать дизайн конструкции. Основываясь на опыте применения в России, в качестве основы мы привели некоторые материалы и оригинальные иллюстрации наших клиентов за 2019-2020 годы, собравших забор из габионов Геофаст своими силами. Заборы из габионов, или как все чаще их называют пергоны (не путать с перголами), собираются из отдельных объемных элементов — габионов. Поэтому габионным забором называются ограждающие конструкции, в которых присутствуют отдельные элементы габионов или забор полностью состоит из них. Основными элементами забора из габионов являются: габионные столбы, габионные цоколи и габионные секции (модули между столбами). Комбинируя данные элементы, можно собрать оригинальный забор самостоятельно с минимальными затратами. Как мы говорили выше, габион представляет завершенную объемную конструкцию, заполняемую преимущественно камнем. В качестве заполнителя также могут выступать и другие материалы: эрклез (стеклянный камень для габионов) нужной фракции, элементы из дерева и пр. Надежная габионная сетка, качественная сборка габионов и правильное заполнение (с максимальным примыканием камня на фасадных сторонах конструкции) являются необходимыми требованиями для габионного забора: от этого зависит долговечность габионной конструкции и внешний вид, который должен привлекать, а не отталкивать, оставляя неприятный осадок. Прежде всего, это относится к правильному выбору габионной сетки. Экономия на сетке приводит к появлению ржавчины, начиная от крестовин и далее по всей поверхности проволоки. Переделка забора обойдется дороже, нежели изначально выбрать сетку с правильной геометрией ячейки (по центральным осям проволоки), сваренную на малых токах без пережига защитного покрытия и с достаточным слоем цинка плотностью 80-90г/м2.

Диаметр проволоки сетки габионного забора начинается от 4мм: нагрузки камня достаточно велики и при использовании малых диаметров элементы забора ввиду недостаточной жесткости панелей потеряют свою форму, будут неровными и потеряют эстетичность.

Элементы забора из габионов

Габионные столбы — основной элемент габионного забора. Нередко встречаются ограждающие конструкции, состоящие из сплошного полотна габионного модуля без столбов. Однако для придания эстетики, в соответствии с терминологией забора и на основе опыта поставок, чаще используются габионные заборы со столбами. Выступая в качестве разделителей/ колонн, столбы в сочетании с другими элементами придают уникальность вашей конструкции. Столбы могут быть квадратного и прямоугольного сечения. Чаще применяются столбы квадратного сечения. Для вертикальной устойчивости конструкции внутри габионного столба устанавливается силовой элемент — труба (круглого/квадратного сечения) на глубину отметки промерзания и высотой на 10-20см ниже отметки крышки. Комплектация столба стандартная: 6 сварных карт, включая днище и крышку, габионные стяжки и спирали. В столбах малого сечения (300х300мм и ниже) рекомендуется использовать габионную сетку с малой ячейкой (50х50мм), поскольку при использовании ячейки большего размера возникнет сложность с заполнением камнем: камень малой фракции будет выпадать из ячеек, а камень фракции 70х120 будет сложно уложить в столб без просветов (между трубой и сеткой в данном случае будет расстояние 7-8см и в 2 слоя такой камень уже не встанет). Выбор размеров столба зависит от габаритов габионного цоколя (если он применяется в конструкции). В большинстве случаев габионные столбы выступают за габариты цоколя (в среднем на 5см). Однако встречаются конструкции заборов, где столбы и цоколь расположены в одной плоскости (вровень с цоколем). При установке необходимо следовать проекту и надлежащей практике сборки, чтобы в итоге не получилось так, что столбы «вровень выпирают» и становится мучительно больно за потраченное время и деньги.

Габионные цоколи также являются элементами габионного забора. Устанавливаются между габионными столбами на длину заборной секции. Максимальная длина цоколя из нашей сетки составляет 3000мм. Высота цоколя может варьироваться. Стандартная высота 500мм. По практике встречаются габионные заборы с одновременным применением цоколей разной высоты в рамках одного забора (проект приведен ниже). Толщина габионного цоколя коррелируется с толщиной габионного столба (в одной плоскости, либо меньше). При изготовлении цоколя используются 4 сварные карты по длине секции, стяжки и спирали. Торцевые карты в габионном цоколе не предусмотрены, поскольку цоколи примыкают к столбам и крепятся габионными спиралями к торцевым картам столбов. Внутри габионных столбов также присутствуют силовые опорные элементы с шагом установки на 1м. п. Количество рядов стяжек зависит от высоты габионного модуля, а также от размера ячеек габионной сетки. В обычном стандартном цоколе высотой 500мм устанавливаются два ряда стяжек с шагом 20-25см.

В качестве габионных секций могут выступать заполняемые элементы (пергоны, либо использоваться штакетник, сетка и пр.). Модульная секция пергона устанавливается на высоту столба, либо ниже (чаще на 10-20см ниже). Принцип установки аналогичен монтажу габионного цоколя. Расчет габионных стяжек проводится на основе высоты модуля пергона. Комплектация пергона с установкой между столбов включает 2 сварные карты (3000х2000мм max) и крышку. В основании вместо днища используются габионные стяжки с шагом установки 10см. Толщина модуля пергона составляет от 20 до 30см.

Для производства пергон толщиной 20см используется сетка с ячейкой 50х50. Пергоны толщиной 30см изготавливаются из карт с ячейкой 50х100. При использовании сетки с ячейкой 50х100 при малой толщине пергона возникнут проблемы с заполнением, описанные выше в разделе о габионных столбах. Торцевые карты пергона при установке между столбов также отсутствуют — фасадные карты крепятся габионными спиралями непосредственно к торцевым картам столбов. Порядок установки и особенности монтажа пергон можно найти в разделе СТАТЬИ о габионах и габионных конструкциях. Помимо габионных модулей в качестве секций забора может выступать штакетник (деревянный либо металлический). Для крепления к столбам рекомендуется использовать габионные уголки с широкой полкой, изготовленные из оцинкованной стали толщиной 2мм с перфорацией для крепления к сварным картам. Крепление деревянного штакетника к уголкам рекомендуется осуществлять мебельными болтами.

Виды заборов из габионов на опыте установки наших клиентов

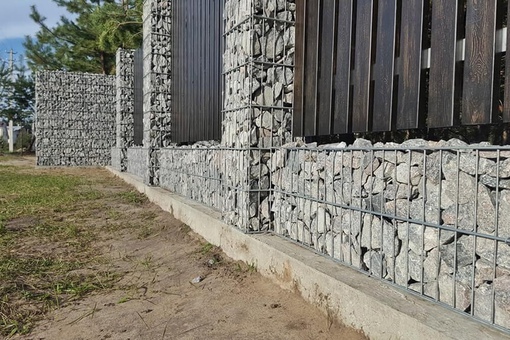

Забор из габионов со столбами и модулями пергонов. В конструкции применяется стандартная габионная сетка яч.50х100 д.4мм. Клинский район Московской области. Поставка май 2020г. (увеличить изображение — кликнуть по фото)

Забор из габионов с металлическим штакетником. В конструкции применяются сетка Евро-5 яч.50х200 д.5мм и петличный габионный швеллер.Пушкинский район Московской области. Поставка сентябрь 2019г. (увеличить изображение — кликнуть по фото)

Забор из габионов со столбами, разновысотными цоколями и штакетником. В конструкции применяется стандартная габионная сетка яч.50х100 д.4мм. г. Тюмень. Поставка август 2020г. На момент написания статьи (октябрь 2020г) работы на стадии завершения (установка штакетника).

В качестве дополнительного материала о комбинированном применении габионов в ландшафтном дизайне приводим иллюстрации габионной стенки малой высоты в коттеджном строительстве. Габионная стенка. В конструкции применяется стандартная габионная сетка яч.50х100 д.4мм. г.Тамбов. Поставка май 2019г.

Смотрите также:

Габионы в ландшафтном дизайне: 16 фото, виды и типы

Обустройство садовой территории при помощи габионов – один из современных вариантов красивого оформления загородного участка. Классический габион представляет собой прямоугольный контейнер из прочной металлической сетки. сетку заполняют любым природным материалом, например, декоративным древесным спилом или прочными камнями. Поэтому такой вид оформления является красивым, эффектным и экологичным.

1.Виды габионов
2.Какие конструкции сделать
3.Расчет стоимости

Фото: Габионы в ландшафтном дизайне

Виды габионов в дизайне сада

Габионы (фр. gabion от итал. gabbione – «большая клетка») – объемные изделия различной формы из прочной металлической сетки, сварные конструкции из металлической проволоки, применяемые в качестве укрепляющих конструкций и декоративных элементов.

Габионы весьма популярны в европейских странах.

Фото: С помощью сетки и камней можно сделать оригинальные конструкции

Что такое габионы и зачем они нужны в дизайне сада? С успехом заменяя сооружения из бетона, габионы существенно снижают расходы при строительстве, обустройстве территорий и, что еще важнее в современном мире, минимизируют воздействие человека на экологию. Фото: Сооружение из сетки и камней

Сетка для габионов

Сварную сетку габионов изготавливают из гладкой проволоки диаметром 4 мм, которую покрывают цинком.
Цинк наносится горячим способом. Толщина покрытия не менее 40 микрон и не более 200 микрон.
Такая технология сохраняет целостность конструкций, препятствует коррозии, гарантирует длительный срок службы.

Фото: Варианты наполнения сетки

Наполнение габионов

Габионы заполняют любым природным материалом:

бутом,
крупным щебнем,
камнем и галькой,
небольшими валунами,
колотым или цельным кирпичом,
песком или землей,
древесными спилами,
корой,
листвой.

Наполнители габионов не нарушают равновесие экосистемы: не препятствуют росту растений и сливаются с окружающей средой, украшая своим видом ландшафт.

Фото: Экологические материалы для наполнения сетки

Что сделать из

габионов на участке

Современные дизайнеры активно используют габион в качестве:

необычных красивых изгородей,
устойчивых оригинальных подпорных стенок.

Фото: Необычные красивые изгороди

Настоящей находкой станут габионы на приусадебном участке и даче.

С их помощью можно создать:

необычное обрамление периметра парковки,
врезку в склон,
клумбы
стену, за которой очень просто спрятать незаглубленный бассейн.

Фото: Оригинальные клумбы из камня и сетки

При этом преграда из габионов красива как в первозданном виде, так и с дополнительным декором, например, увитая лианами с внешней стороны.
Фото: Стена из сетки и камней

Из габионов делают:

высокие грядки, парники и теплицы.
клумбы,
садово-парковую мебель,
постаменты под садовую скульптуру,
вазоны,
декоративные светильники,
разделительные экраны и многое другое.

Фото: Клумба из сетки и камней

Устройство подпорной стенки из габионов

Используя габионы в качестве подпорной стенки, легко создать приподнятую террасу посреди ровного участка или оформить перепады рельефа на террасированном участке.

Удачным решением станет выбор габионов для оформления в едином стиле мест отдыха:

беседок,
террас,
патио.

Фото: Устройство подпорной стенки

Мебель из габионов

Закрывая верхнюю грань невысоких конструкций деревянными сиденьями, а тех, что повыше – столешницей, вы изящно решаете проблему посадочных мест.Фото: Мебель из габионов

Красивы и практичны из габионов лестницы (для них верхнюю часть конструкции закрывают ступовой панелью из различных материалов). Фото: Камни и сетка отлично подходят для лестницы

Габионы в оформлении водоемов

Незаменимы габионы в обустройстве водных объектов.

Например, ручей, протекающий через участок, можно заключить в высокие прочные берега из сетчатых контейнеров.
Выровняв с помощью габионных конструкций покат к воде и оптимизировав тем самым дачное пространство, вы защитите грунт от размыва, ваш участок не затопит по весне или в период затяжных дождей.
Сетчатые контейнеры позволяют расширить или раздвоить русло, соорудить островок в пруду или ручье, сделать опору для длинного моста.

_________________________________________________________________

КАК СДЕЛАТЬ ПРУД НА ДАЧЕ СВОИМИ РУКАМИ: МАСТЕР-КЛАСС С ФОТО

Фото: Водопад из сетки и камней

Забор из габионов

Очень эффектно смотрятся высокие ограды из классических габионов.

В зависимости от формы, различают габионы коробчатые и цилиндрические.
Высота конструкций из коробчатых габионов не должна быть больше 7–8 м.
У габионных заборов высокие эстетические характеристики. Так, их засыпку можно проводить, комбинируя камень разных цветов и создавая рисунок.
Специальные внутренние ограничительные панели позволяют частично заполнять заборные секции, засыпать некоторые из них другими материалами (спилами дерева, корой) или вообще оставлять пустыми (например, там, где целесообразно включить окружающий ландшафт в пейзаж участка).

Фото: Декоративный забор из габионов

Габионные заборы дают широкие возможности для творческой деятельности, их легко изменять с ходом времени, например, разбирая отдельные секции забора и меняя материал или рисунок заполнения. Свобода дизайнерского оформления с лихвой компенсирует более высокую стоимость габионного забора в сравнении с оградой из классических габионов.
__________________________________________________________________

ЗАБОР ДЛЯ ЗАГОРОДНОГО ДОМА: КАК ВЫБРАТЬ МАТЕРИАЛЫ

Фото: Забор из габионов

Что нужно для расчета стоимости габионов

Правильное проектное решение – половина успеха «работы» сооружения. Все расчеты и проектные решения должны учитывать специфику технических требований к габионным конструкциям.

Срок службы габионных сооружений напрямую зависит от точной оценки проектировщиком внешних воздействий: и климатических, и природных.
Для экономической оценки обычно требуются план участка с размерами сторон, желательно кадастровый план в масштабе; топосъемка с отметками высот; информация о грунтах, залегании грунтовых вод, типе грунта, размерах слоев.
Полноценный проект включает спецификации, ведомости материалов, визуализацию, чертежи, узлы, смету, калитку и ворота (при необходимости), фундаменты, земляные работы.

Фото: Габионы в ландшафтном дизайне

_________________________________________________

Почитайте еще о декоративных сооружениях

Малые архитектурные формы для сада

Как использовать арку на даче: идеи и советы от ландшафтного дизайнера

Беседка на даче: как выбрать место и построить своими руками

_________________________________________________

Габионы — Фото

Габион с французского языка переводится как «корзина с камнями». В наполеоновские времена габионы представляли собой плетеные корзины, заполненные камнями и землей, которые укладывались рядами. Такие сооружения использовались как отличная защита от ядер и пуль. Современное строительство тоже стало пользоваться этим термином. Сегодня это плетеные ящики, изготовленные из стальной оцинкованной проволоки, наполнителем которых является гранитный или известняковый щебень. Такие блоки могут иметь прямоугольную или квадратную форму. Габионы используются в основном при работе с неустойчивыми (оползневыми) грунтами.

Еще в 19 веке габионы начали применяться в инженерии, использовались при укреплении склонов оврагов, речных берегов, при строительстве дамб и других сооружений заградительного типа. Любопытно, что габионные укрепления, созданные так давно, и сейчас успешно используются. Такие качества как долговечность и прочность создали для габионов хорошую репутацию, поэтому на них во всем мире существует устойчивый спрос. До ВОВ габионы использовали и в России, используя плетенки из прутьев вместо стальных сеток. Однако потом о них забыли, и лишь в последнее десятилетие они вернулись в Россию.

Габионы используют при укреплении склонов, откосов, речных берегов и насыпей железных дорог, ими производят армирование опасных участков для защиты от камнепада и осыпи, с их помощью строятся укрепления от лавин и селевых потоков. Габионы применяют при облицовке каналов, дамб, туннелей, они включаются в ландшафтные работы и дорожное строительство. Габионы помогут в обустройстве дачи или при постройке забора. Такие разнообразные области применения объясняются качествами рассматриваемого стройматериала. Ведь со временем габионные конструкции только упрочняются: между камнями оседают частички грунта, пыли и т.п., а на поверхности растет трава и прочие растения. Таким образом, откосы становятся покрытыми зеленью, чем конструкция качественно укрепляется, улучшается и ее внешний вид. Потому габионы незаменимы в области ландшафтного дизайна. Их срок эксплуатации почти неограничен.

При производстве габионов не требуется значительных трудовых затрат или дорогостоящего оборудования. Выполнение конструкции подразумевает использование стальной оцинкованной сетки с двойным кручением. Сетка весьма прочна, не может расплестись и лопнуть от разного рода нагрузок. Сеточный блок заполняют камнем, используя для этих целей гальку, маленькие валуны или щебень из гранита. Конечно, камни больше, чем ячейки в сетке. От них требуется прочность, устойчивость к воздействию воды, также важно качество морозостойкости. Заполненный камнем блок накрывается крышкой из проволоки. Сам процесс заполнения почти всегда ручной. Габионы различаются по форме, которая может быть прямоугольной, квадратной, цилиндрической. Квадратные и прямоугольные блоки применяют в постройке различных стен, при укреплении откосов и берегов. Габионы-цилиндры закладывают в подводные укрепления. Есть и еще один тип формы: плоские прямоугольники со значительной поверхностью, именуемые матрасами Рено. Их применение — защита склонов, облицовка каналов, фундамент под прямоугольные блоки.

Стоит заметить, что габионы повсеместно используют на обычном дачном участке. Их важность сложно переоценить, если строятся дренажные канавы и ливневые стоки, укрепляются откосы, возводятся подпорные стены, заборы, колонны. Отдельными блоками можно пользоваться как садовыми скамейками или столиками, подставками для фонарей, ваз и т.п. Забор из габионов легко возводится на месте, блоки не нужно транспортировать, ведь заготовки из сетки заполняются и закрепляются прямо на участке строительства. Этот забор не нуждается в фундаменте, его можно смонтировать, не обращая внимания на время года. Созданная из габионов конструкция не требует какого-либо ремонта или иного ухода. Чтобы придать конструкции дополнительную прочность и нарядный внешний вид, камни засыпают землей и высаживают разнообразные растения, таким образом, габионный забор становится живой изгородью. В блоках часто используются разноцветные камни (все зависит от дизайна сада). Удачным решением будет применение габионов для устройства водоемов или разноуровневых ландшафтов.

Итак, можно сказать, что возникают новые (а по существу старые) типы материалов и конструкций, отлично себя зарекомендовавшие, показавшие множество уникальных качеств. Габионы относятся к числу таких материалов. Они являются совершенно незаменимыми при укреплении эрозионных участков, прокладке дорог и возведении береговых укреплений, мостов или туннелей. Габионы выгодны дешевизной, прочностью, долговечностью, при этом они выглядят красивее, чем бетонные стены и конструкции. Это, наверное, одно из основных перспективных направлений строительства в наше время. Очень важным моментом являются их высокие показатели надежности и экологичности.

Забор из габионов фото, фото заборов из габионов

Столь популярный предмет оформления участка, как габион, был известен и применялся с успехом во времена Наполеона. В том веке плетёные корзины с камнями служили надёжной защитой от пуль и ядер. Девятнадцатый век ознаменовался использованием габионов для укрепления оврагов и речных берегов.

На сегодняшний день конструкция подверглась значительной модернизации. Поэтому их стало возможно использовать на неустойчивых грунтах. Особенно если корзины делаются из стальной оцинкованной проволоки. В качестве наполнителя выступает известковый и гранитный щебень.

Под габионом понимают конструкцию из металлической сетки, внутри которой находятся камни. Они используются продвинутыми садоводами и дизайнерами при создании террас и оград. Другие места применения – окантовка цветников и оформление фонтанов.

Спрос на габионы возрос по понятным причинам. Во-первых, нашлись новые места применения. Во-вторых, оплата за создание, установку конструкции значительно снизилась. Чаще всего габионы используются в ландшафтном дизайне. Например, когда необходима добротная ограда по доступной цене. Ими же можно обозначить определённые места участка.

Конструкции можно покрыть пылью и почвой. Таким образом, их превращают в оригинальные площадки для растений. Габионы с растениями устанавливаются вокруг откосов, полностью их преображая. В этом или любом другом месте конструкция простоит немалый срок. Точнее, следует сказать вечность, потому что у них нет определённого срока службы.

Наполнителями габионов служат как гладкие камни, так и булыжники с острыми краями, природные материалы и окрашенные. Чтобы создать эту конструкцию, не нужно приобретать специальное оборудование, уделять много времени, расходовать огромные деньги. Для этого запасаются оцинкованной сеткой с двойным кручением. Исходный материал должен быть именно таким, чтобы габион получился прочным.

Выбирая сетку и камень, следят, чтобы размер наполняемого материала превосходил размер сетевых ячеек. В противном случае камни выпадут. Основным критериями, которым конструкция должна соответствовать, являются морозоустойчивость, стойкость перед влагой, прочность. Сетка заполняется камнями ручным способом. После чего она закрепляется проволочной крышкой с такими же параметрами.

Какой формы получится габион, зависит от места эксплуатации. Его даже используют при подводном строительстве, выбирая прямоугольные конструкции. Современным дизайнерам по ландшафту такое оформление пришлось по душе из-за экологичности. С их помощью создаётся естественный дренаж и уменьшаются гидростатистические нагрузки.

Габион — фото и описание в каталоге Grand Line на официальном сайте

Габионы Grand Line — лучший каркас для Вашей фантазии.

Габионы — это наиболее гибкое решение для воплощения дизайнерских задумок. Территория станет максимально неповторимой и уютной благодаря использованию габионно-сетчатых изделий.

Каркас габионов выполнен из высокопрочной горячеоцинкованной стали. Цинк нанесен методом горячего цинкования, что обеспечивает высокую долговечность элементов ограждения. Конструкция габиона выполнена с учетом высоких нагрузок от внутреннего заполнения габиона, чтобы Вы не расстраивались из-за изменения формы или разрушения Вашего творения с течением времени.

Комплектация прямая секция шириной 2,8 метра замкнутая с одной стороны		Высота/ Ширина, м	Количество, шт
основная часть	Стойка с Креплением: стойка с фланцем 2,03 м — 1 шт; кронштейн стойки — 7 шт; болт М10х25+шайба+гайка — 10 шт; крепление Bastion 5/6 — 12 шт; крепление Expert — 2 шт; винт М8х45+шайба+гайка — 14 шт	2,03 х 0,30 м	2
	Панель Bastion 5/6	2,03 х 2,50 м	2
	Крюк соединительный	0,35 м	40
замыкающая часть	Панель Bastion 5/6	2,03 х 0,24 м	2
	Панель Bastion 5/6	2,03 х 0,18 м	1
	Кронштейн угловой	—	22
	Крюк соединительный	0,35 м	5

Заполнение в комплект поставки не входит.

Покрытие: Горячий цинк

Документация

Инструкция по монтажу ограждения Габион (PDF)

Скачать PDF

ГАБИОН-ОГРАЖДЕНИЕ Стоковые фото, картинки и изображения

Профессиональных стоковых фотографий и редакционных новостных изображений без лицензионных отчислений GABION-FENCING на Shutterstock

Показать детали изображения Современная форма ограждения дома. Габионы, стальные оцинкованные сетки, заполненные щебнем Лицензионные стоковая фотография Показать детали изображения Стальной забор в сочетании с невысокой стеной из габионов, заполненных белой галькой. Фото без лицензионных отчислений Показать детали изображения Габион.Интересный способ изготовления невысокого забора с помощью необычных камней.

Фото без лицензионных отчислений Показать детали изображения Современная форма ограждения дома. Габион, стальные оцинкованные сетки, заполненные щебнем Лицензионные стоковая фотография Показать детали изображения развитие экологического объекта современного городского парка, стена ограждения из габионов из стальной сетки с камнями Лицензионная стоковая фотография Показать детали изображения Габионная стена забора из стальной сетки с камнями на зеленых листьях Вирджиния лиана виноградная лоза Партеноциссус завод сад фон.Забор из проволочной сетки из габионов. Фото без лицензионных отчислений Показать детали изображения Автоматические въездные ворота используются в сочетании со стеной из габиона. Фото без лицензионных отчислений Показать детали изображения Габионы как архитектурные элементы в сочетании с нержавеющей сталью. Садовая архитектура. Фото без лицензионных отчислений Показать детали изображения Габион, текстура, фон. Габионная сетка частая часть (конструкция). Новые технологии в производстве подпорных стен и ограждений.

Ландшафтный дизайн. Декоративные элементы ограждения роялти-фри стоковая фотография Показать детали изображения Большая габионная корзина, наполненная камнями, возле дороги.Габионная корзина в Англии. Фото без лицензионных отчислений Показать детали изображения объект окружающей среды, стена забора габиона из стальной сетки с камнями Лицензионная стоковая фотография Показать детали изображения возведение подпорной стены из габиона, как части ограждения дома. рабочие укладывают геотекстиль и на него проволочные корзины, которые состоят из гранитных камней. требовательная ручная работа Лицензионные стоковая фотография Показать детали изображения Специфическая форма габиона из галечных камней. Самодельный забор из камней.Фото без лицензионных отчислений Показать детали изображения Серые камни в габионе. Ограждение декоративное. Подпорная стена. Закрыть. Фото без лицензионных отчислений Показать детали изображения Цветы глицинии на фоне каменной стены Габион. Садовый фон с цветками Fabaceae Wisteria sinensis и ограждением из проволочной сетки Gabion с натуральными камнями.

Фото без лицензионных отчислений Показать детали изображения сооружение подпорной стенки из габионов, в составе ограждения дома засыпанный крупнозернистый гравий между двумя проволочными плитами.камни заглядывают между сетками сети Лицензионные стоковая фотография Показать детали изображения сооружение подпорной стенки из габионов, в составе ограждения дома засыпанный крупнозернистый гравий между двумя проволочными плитами. камни заглядывают между сетками сети Лицензионные стоковая фотография Показать детали изображения Каменный фон габиона. Крупный план ограждения сада и города. Элемент ландшафтного дизайна Лицензионные стоковая фотография Показать детали изображения объект окружающей среды, стена забора габиона из стальной сетки с камнями Лицензионная стоковая фотография Показать детали изображения Большое дерево глицинии на фоне каменной стены Габион.Фон стены цветков глицинии. Натуральное украшение с цветами глицинии и зеленой травой. Фото без лицензионных отчислений Показать детали изображения объект окружающей среды, стена забора габиона из стальной сетки с камнями Лицензионная стоковая фотография Показать детали изображения Серый цвет и камни в габионе.

Ограждение декоративное. Подпорная стена. Фото без лицензионных отчислений Показать детали изображения незавершенная конструкция стены забора габиона из стальной сетки с камнями Лицензионная стоковая фотография Показать детали изображения Габион и каменная броня — защита побережья и водных путей.Стены из габионов, построенные с использованием корзины из стальной проволоки. Каменная стена, габионная облицовка — защита от береговой эрозии Лицензионные стоковая фотография Показать детали изображения Автоматические въездные ворота и калитка, встроенные в стену из габиона. Забор из габионов. Фото без лицензионных отчислений Показать детали изображения незавершенная конструкция стены забора габиона из стальной сетки с камнями Лицензионная стоковая фотография Показать детали изображения Горшки для декоративных растений из габиона для ландшафтного дизайна.Фото без лицензионных отчислений Показать детали изображения Стеновой забор из габионов из стальной сетки с камнями. Ограждение из проволочной сетки из габионов.

Фото без лицензионных отчислений Показать детали изображения возведение подпорной стены из габиона, как части ограждения дома. рабочие укладывают геотекстиль и на него проволочные корзины, которые состоят из гранитных камней. требовательная ручная работа Лицензионные стоковая фотография Показать детали изображения возведение подпорной стены из габиона, как части ограждения дома. рабочие укладывают геотекстиль и на него проволочные корзины, которые состоят из гранитных камней.требовательная ручная работа Лицензионные стоковая фотография

Габионы — забор из камней — вреден для дикой природы

Купите это Стоковое фото RF На габионах — забор с заполненными камнями — плохо для дикой природы, вредной для окружающей среды животного мира Садовый забор Мрачно скучно Будущая тенденция Стена (барьер) Садовый забор Каменный забор Каменная пустыня для вашего редакционного или рекламного веб-сайта, обложки книги , Флаер, Статья, Блог WordPress и Шаблон из Фотокейса.

Дизайн габионных стен — Structville

Габионные стены состоят из рядов ортогональных клеток или корзин (габионов), которые заполнены обломками камня/булыжником и связаны между собой. Такое расположение образует блок гравитационной конструкции, способный выдерживать боковое давление на него. Кроме того, проницаемость обломков горных пород и гибкость габионных каркасов делают их особенно подходящими для использования на объектах, которые подвержены насыщению и где фундамент состоит из относительно сжимаемых материалов.

Габионные стены относительно просты в изготовлении. Там, где имеется подходящая порода, использование стен из габионов особенно привлекательно из соображений экономии и скорости строительства.В последнее время габионные стены обычно используются в качестве декоративных стен на территории или в садах и выглядят эстетично. Однако габионные стены могут быть спроектированы как подпорные конструкции.

Габионы используются в качестве забора в доме Габионная отделка стен сада Габионы в качестве подпорной стены

При использовании габионов в качестве подпорных конструкций их следует рассматривать как гравитационные подпорные стены. В настоящее время не существует общепринятого метода проектирования отдельных блоков габиона. Отдельные блоки размещаются друг на друге, образуя прочную габионную стену. Основная форма стенки габиона трапециевидная, но передняя и задняя грани могут быть прямыми или ступенчатыми.

Для стен высотой более 3 м рекомендуется предусмотреть обратную обшивку для повышения устойчивости и выравнивания несущей нагрузки на грунт. Клетки различных размеров могут быть изготовлены из материалов, подходящих для местности. Габионы обычно представляют собой модули размером 2 м x 1 м x 1 м.

Тем не менее, метод проектирования для проверки и соответствующей функциональности габионной стены может быть выполнен при анализе предельного состояния по несущей способности (ULS), проверяя следующие вопросы;

Несущая способность грунта : Базовое давление стены не должно превышать предельную несущую способность поддерживающего грунта.
Сопротивление скольжению : Должен быть достаточный запас прочности для скольжения между основанием стены и нижележащим грунтом из-за бокового давления грунта. Следует исходить из условий активного давления грунта.
Устойчивость к опрокидыванию : Опрокидывание стены из-за сил горизонтального давления грунта, когда удерживаемая масса грунта становится неустойчивой (активное разрушение), должно удовлетворять требуемым условиям.
Проверка внутренней устойчивости : Для каждого слоя габиона необходимо провести проверку несущей способности и сопротивления скольжению
Максимальное давление, передаваемое стеной габиона на грунт, следует сравнивать с безопасной несущей способностью грунта.Этот вопрос также зависит от типа габионного фундамента, который в данном случае считается нежестким основанием (габион не укладывается поверх бетона).
Поскольку габионные подпорные стены состоят из нескольких слоев, при проверке внутренней устойчивости следует убедиться, что эти слои не разрушаются, не скользят, а несущая способность нижних слоев меньше требуемой. Эти условия должны выполняться для каждого слоя, начиная с верхнего слоя и заканчивая нижним.
Устойчивость подпорной стенки габиона к опрокидыванию гарантирует, что грунт, удерживаемый за стенкой габиона, не вызывает бокового обрушения стены.Для этого анализа предполагается, что стена габиона представляет собой жесткое тело, без проскальзывания или частичного разрушения между слоями. Стабилизирующая сила — это вес стены габиона, а дестабилизирующая сила — это боковое давление удерживаемого материала или надбавки.
Проверки предельного состояния должны выполняться в выбранных плоскостях через стену габиона, игнорируя сопротивление, создаваемое материалом каркаса и соединениями между каркасами. Для ступенчатых стен проверки устойчивости следует проводить при каждом существенном изменении формы сечения.
Чтобы ограничить деформацию, габионные стены должны иметь такие пропорции, чтобы результирующая сила действовала в пределах средней трети поперечного сечения стены. Подвижный угол трения о стену δ, используемый в конструкции, не должен превышать ϕ’/2, где ϕ’ — угол сопротивления сдвигу уплотненной засыпки. Для того чтобы выполнялось предположение о δ = ϕ’/2, габионная засыпка должна быть уложена таким образом, чтобы получить плотную массу, которая не будет оседать относительно засыпки после строительства.В противном случае δ следует считать равным нулю. Для основания стены из относительно сжимаемых материалов δ также следует принять равным нулю.
Материалы для строительства габионных подпорных стен
(1) Габионные корзины
Габионные корзины могут быть изготовлены из различных материалов. Использовались нейлоновые, полипропиленовые и полиэтиленовые сетки. Их преимущество в том, что они легкие и устойчивы к коррозии. Однако эти материалы чувствительны к огню и ультрафиолетовому излучению.Материалом, широко используемым в промышленном производстве габионов, является стальная проволочная сетка, которая бывает двух типов: шестиугольная тканая и квадратная сварная.
Проволока, используемая для проволочной сетки в габионных корзинах, должна быть из мягкой стальной проволоки с минимальной прочностью на растяжение 350 Н/мм ² . Для постоянного применения проволока должна быть диаметром не менее 2,7 мм и оцинкована. Если есть подозрение, что наполнитель, удерживаемые материалы или грунтовые воды являются агрессивными, проволочную сетку следует защитить покрытием из ПВХ.
(2) Материал заполнения
Камень, используемый для заполнения габионов, должен быть прочным, чистым и хорошо отсортированным. Максимальный размер камня не должен превышать двух третей глубины засыпаемого габиона или 300 мм, в зависимости от того, что меньше. Предпочтительный размер составляет от 150 мм до 300 мм. Наименьший размер породы должен как минимум в два раза превышать наибольший размер отверстия сетки.
(3) Засыпные, фильтрующие и дренажные материалы
Для частично погруженной в воду габионной стены должна быть предусмотрена свободно дренируемая зернистая засыпка, чтобы давление воды не повышалось за стеной, когда уровень воды перед стена опущена.
Рекомендации по дренажу габионных стен
За тыльной стороной стенки габиона следует предусмотреть геотекстильный фильтр для предотвращения миграции мелких частиц из засыпки в засыпку из крупнозернистой породы. Дренажные слои на задней поверхности обычно не гарантируются. Однако в основании стены необходимо предусмотреть дренажный слой достаточной проницаемости для защиты от эрозии материала фундамента. №
Высокая проницаемость габионных элементов обеспечивает прямую инфильтрацию через толщу стены во время сильных дождей.Чтобы свести к минимуму возможность насыщения и эрозии материала фундамента под незатопленной стеной габиона, рекомендуется предусмотреть защитный слой с соответствующими дренажными устройствами на уровне фундамента. Для заглубленных габионных стен необходимо предусмотреть соответствующие меры для предотвращения размывания и эрозии фундамента.
Пример конструкции габионных стен
В приведенном ниже примере подпорная стена из габионов высотой 3 м должна быть спроектирована в соответствии с требованиями Еврокода 7 (EN 1997-1).
Расчетные параметры и нагрузки следующие;
Геометрия стены
Ширина габиона 1; w ₁ = 2000 мм
Высота габиона 1; h ₁ = 1000 мм
Ширина габиона 2; w ₂ = 1700 мм
Высота габиона 2; h ₂ = 1000 мм
Шаг до лицевой стороны между 1 и 2 рядами; s ₂ = 150 мм
Ширина габиона 3; w ₃ = 1400 мм
Высота габиона 3; h ₃ = 1000 мм
Шаг до лицевой стороны между 2 и 3 рядами; s ₃ = 150 мм
Наклон стены; ε = 0 град
Свойства габиона
Удельный вес наполнителя; γ _d = 16.0 кН/м ³
Трение между габионами; δ _бг.к = 35,0 град
Нагрузка
Постоянная надбавка; ρ _o,G = 5 кН/м ²
Свойства грунта
Уклон удерживаемого грунта; β = 0,0 град
Характеристический эффективный угол сопротивления сдвигу; ϕ’ _{r. k} = 30,0 град
Характеристическая насыщенная плотность удерживаемого грунта; γ _sr = 21,0 кН/м ³
Коэффициент трения о стену; k _{мембрана} = 0.75
Угол трения о стену; δ _r.k = 22,5 град
Характеристический базовый угол трения; δ _бар.к = 30,0 град
Несущая способность грунта; q = 100 кН/м ²
Лист расчета доступен в формате PDF и может быть загружен ниже;
Спасибо, что посетили Structville сегодня. Будьте здоровы.
идей, созданных на основе 33 фотографий!
V-ați gândit vreodată să încorporati în grădina dvs.un zid scăzut sau gard de gabion ? Și dacă vreunul dintre voi se întreabă ce este точное gabionul, citiți май отойти! Gabionul este о cușcă metalică дин panouri sudate уход poate fi umplută cu pietre sau alte materiale. Lemnul este o altă opțiune care poate înlocui piatra, de instanceu.
Perete jos și gard gabion pentru a decora gradina
Chiar dacă în galeria noastră veți găsi instance de gabion pentru gard și peretele grădinii, astăzi gabionul este folosit și la crearea cutiilor de flori sau jardiniere в форме оригинала. Vă puteți gândi, de asemenea, să il integrați în factoryarea mobilierului dvs. персонализировать. O masă cu bază de gabion, de instanceu, te ispitește ca idee pentru spațiul tău în aer liber?
Гард габион, пергола с лемном и пелузой
Doar admirați propunerea de mai jos! Aveți un șemineu în aer liber cu un perete gabion! O astfel de idee va aduce o originalitate de neegalat spațiului tău în aer liber! Се-ай спина? В următoarea fotografie puteți vedea peretele în sine în detaliu!
Perete Gabion pentru a decora chemineul din grădină
Acum că ați învățat cele mai bune caracteristici ale gardului gabion, tot ce trebuie să faceți este să il adapterati laВнешний вид.Exemplele citate mai sus v-au dat cu siguranță ceva de gândit. Dacă да, răsfoiți restul fotografiilor pentru a găsi o idee capabilă să vă transforme spațiul în aer liber.
Același perete cu șemineu — de aproape!
Gardul gabionului este diversificat in main multe formme. Ca un accesoriu decorativ care имеют множество оригинальных функций, которые можно использовать вместе с другими элементами декоративного ухода. Acesta este cazul acestui perete cu șemineu funcțional și декор металлический cu эффект îmbătrânit.O modalitate excelentă de a da un impuls autenticității austeră a pietricelelor gri.
Paravan de confidențialitate din lemn și perete gabion pentru decorarea iazului din gradină
Pentru декоративный базовый акриловый и строительный astfel spațiul, nimic ca un zid de gabion Ridicat în mijloc! Ca un памятник impunător, această construcție metalică cu un аспект impunător conferă un аспект hotărât spațiului экстерьера. Ne place jocul counterelor estetice aduse de culoarea pietrelor și de cea a ecranului.O combinație la modă care își propune să stabilească liniștea și seninătatea oriunde își desfășoară farmecul de neegalat.
Gard Gabion: идея для внутреннего пространства снаружи

Iată un alt mod frumos de a înfrumuseța spațiul din fața casei. Fie că este vorba де декорa о zonă la alegere sau де a înfrumuseța poarta din oțel Corten, gabioanele sunt aliatul tău major în toate întreprinderile сказка ambițioase. La fel ca această poartă духовный autentică și gardul габион уход protejează градина де ochii curioși, vă puteți răsfăța cu ип gard nou-nouț!
Peretele gabionului pentru a înfrumuseţa gardul grădinii
Aducerea unei vieți noi în gardul grădinii nu este o sarcină ușoară.На afară де accesoriile декоративные обычные și rândurile де plante verzi, profesioniștii sfătuiesc să păcălești în felul următor: îmbracă-Ци Interiorul gardului cu un perete gabion și înconjoardiniere цвет jardinie cu. Иата довада!
Gard gabion și zid scazut: aceste două idei te ispitesc pentru grădina ta?
Gabioanele se stabilesc cu siguranță afară. Fie că iau forma unui perete gabion, unui gard în stil contemporan sau a unui perete foarte scazut, aceste elemente vor aduce tot ce aveți nevoie în spațiul dvs. экстерьер. Кроме того, au avantajul de a structura mai bine zonele grădinii, oferindu-ne astfel un spațiu mai funcțional.
Перегородка, габион, плантация градины и декоративная плитка
Cum Să Transformi Un simplu perete de gabion într-o grădină verticală magnifică? Inspirându-se дин воображает де mai sus, peretele tău scăzut ар putea lua быстрый аспект unei градини вертикальный! Trebuie doar să selectați plantele care vor constitui viitoarea dvs. градина. Apoi contactați ип специалист dacă nu aveți ип deget verde și вуаля.
Același perete de gabion, privit dintr-un unghi diferit
Pentru ca grădina dvs. вертикальный са себе amestece cu mediul înconjurător, trebuie să armonizați plantele alese cu plantele din jur. Aceasta înseamnă că alegerea plantelor se bazează întotdeuna pe amenajarea peisajului din loc.
Nu japonez, frumos iluminat экстерьер и габион
Peretele gabionului является декоративным элементом на неопределенном уровне. Cu siguranță ați înceles-o, dar v-ați gândit să o evidențiați? Ți-a venit chiar această idee? Pacat, pentru ca esti in posesia unei adevarate comori pe care nu stii sa o exploatezi. Pentru început, obțineți un sistem de iluminare adecvat care să armonizeze doar punctele încastrate din pământ. Lămpi de podea, lămpi, borne de masă … posibilitățile sunt nelimitate.
Sală de mese în stil scandinav, cu tavan din lemn și perete gabion
Peretele gabionului este o alegere foarte bună pentru a aduce convivialitate și autenticitate în fiecare zona de odihnă spațiului dvs.экстерьер. Pentru a evidenția farmecul scandinav al sufrageriei dvs. nordice, nu ezitați să combinați pardoseala din lemn cu un perete gabion și tavan în tonuri deschise.
Садовый габион и скульптурный дизайн в круглой натуральной форме
Аменахаре и градации с солью, украшенные декоративными украшениями
Gard și zid mic pentru a înfrumuseța fântana de grădină
Lemnul este o alternativă splendidă
Габион Gard, plante suculente, lemn și pietriș
Gard luminat cu iluminare albastră integrată
Габион и плитка из композитного материала
Mobilier de gradină de perete и metal metallic
Оригинальный габион и роскошная растительность
Гард-габион с каскадом
.
