Железобетонный фундамент

Компания «Установка Свай» занимается обустройством свайных фундаментов для индивидуального и многоэтажного строительства. Мы работаем в этой сфере длительное время, прекрасно знаем все ее особенности и обладаем парком современной техники, которая позволяет быстро и качественно проводить свайные работы в любых условиях.
В данной статье мы познакомим вас с распространенными видами железобетонных оснований — свайным, ленточным и плитным фундаментом. Будут детально рассмотрены сфера применения, преимущества и недостатки а также технология обустройства каждого из них.

Виды железобетонных фундаментов

Железобетонный фундамент — надежное и долговечное основание, востребованное во всех сферах строительства. На таких основаниях строятся частные дома и коттеджи, многоэтажные жилые здания, промышленные и складские сооружения.

Их популярность обусловлена сравнительной надёжностью в процессе использования после обустройства — создать большинство видов железобетонных фундаментов означает обеспечить основание строения на долгие годы, что на самом деле экономит финансовые средства так как данный тип фундаментов крайне устойчив к внешним и временным факторам.

Железобетонные фундаменты оптимально подходят для всех распространенных в России типов грунтов.

Ленточные ЖБ фундаменты

Ленточное ЖБ основание является стандартным видом фундамента в малоэтажном строительстве, на нем возведено свыше 80% всех домов, дач и коттеджей в России. Такой фундамент представляет собой сборную либо монолитную ленту, повторяющую контуры стен дома.

Рис: Схема ленточный фундаментов малого у глубокого заложения

Классификация ленточных фундаментов осуществляется исходя из следующих факторов:

• По конструкционным особенностям: монолитные — лента сформирована в результате заливки опалубочной конструкции бетонным раствором; сборные — лента создана посредством кладки железобетонных фундаментных блоков. Последний вариант является более простым в обустройстве, на его реализацию требуется на порядок меньше времени, однако монолитные ленты гораздо более долговечны;
• По глубине расположения в грунте: глубокого заложения — опорная подошва фундамента размещена ниже уровня промерзания почвы; малозаглубленные — лента заглублена на 30-80 сантиметров, наружные — лента опирается на поверхность грунта.

Важно: поверхностные и малозаглубленные фундаменты подходят для строительства на территориях с непучинистой почвой, однако если грунт подвержен морозному пучению, единственным возможным вариантом остается лента глубокого заложения.

Рис: Монолитный ленточный фундамент с уширенной подошвой

Ленточные основания являются хорошим вариантом фундамента для строительства на песчаных грунтах и супесях. На них могут обустраиваться здания высотой в 1-3 этажа из любых стройматериалов — от легких каркасных панелей до кирпича. Однако кирпичный дом с высокой нагрузкой на фундамент потребует использование забивных железобетонных свай.

Плитные

Необходимость в плитных фундаментах возникает при проведении строительства в условиях проблемных грунтов, склонных к горизонтальным сдвигам, низкоплотной и пучинистой почве. Данный вид фундамента отличается высокой устойчивостью, он более равномерно распределяет по грунту нагрузки, исходящие от массы здания.

Толщина фундаментной плиты варьируется в пределах от 30 до 100 сантиметров. Сама плита может быть неглубокого заложения, в таком случае она заливается так, чтобы половина плиты располагалась над поверхностью грунта, либо глубокого заложения. При обустройстве углубленных плитных фундаментов откапывается котлован ниже уровня промерзания почвы и на его дне формируется плита. Далее создается цокольный этаж, который впоследствии используется в качестве подвального помещения.

Рис: Схема монолитной фундаментной плиты

Важно: наиболее распространена практика обустройства монолитных плитных фундаментов, однако существуют варианты, обустроенные из готовых железобетонных плит заводского производства. Подобные сборные основания обладают минимальной толщиной (30-40 см.) и используются для строительства быстровозводимых каркасных домов.

Монолитная фундаментная плита может использоваться в качестве основания под тяжелые дома из кирпича и пенобетона высотой в 1-3 этажа. Главный недостаток такого фундамента — высокая цена, в большинстве случаев выгоднее обустроить свайный фундамент, который, при сравнимой стоимости, будет обладать большими несущими характеристиками.

Свайные

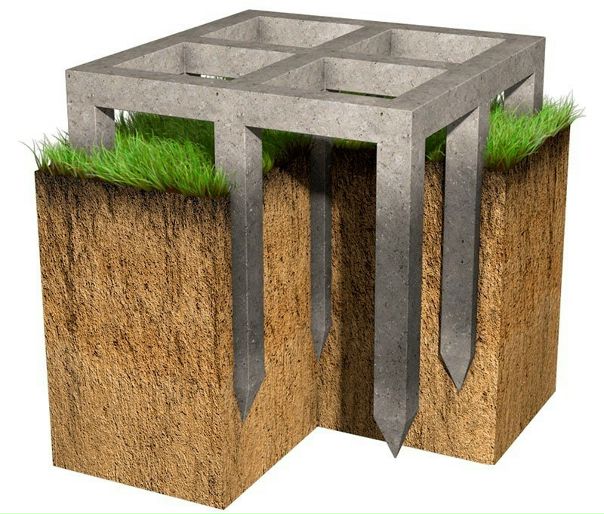

Фундаменты на сваях, среди всех типов ЖБ оснований, обладают максимальной несущей способностью и устойчивостью в грунте. Свайные фундаменты, исходя из типа используемых свай, можно разделить на две группы: фундаменты на железобетонных сваях промышленного производства и фундаменты на буронабивных опорах.

Важно: основания на забивных сваях обустраиваются с помощью тяжелой строительной техники — копровых установок, которые погружают свайные столбы в грунт по технологии ударной забивки либо вибрационных воздействий. Буронабивные сваи создаются внутри почвы, в результате заливки скважины бетонным раствором.

Рис: Схема фундамента на буронабивных сваях

Свайные основания, помимо опорных столбов, также состоят из ростверка — ленточной конструкции, которая опоясывает контуры фундамента и связывает сваи между собой.

 Ростверк необходим для придания отдельно стоящим сваям устойчивости к горизонтальным сдвигам грунта и более равномерного распределения массы здания.

Ростверк на буронабивных сваях может выполняться из бруса, металлопроката — швеллера или двутавровой балки, либо из монолитного бетона. Для фундаментов из забивных свай, и при возведении домов из тяжелых материалов (кирпича, пенобетона) на буронабивных опорах, используются исключительно монолитные железобетонные ростверки.



Важно: свайные основания являются универсальным вариантом фундамента, на котором могут возводиться дома любой этажности на всех типах грунтов, за исключением скалистых.

Рис: Фундамент на забивных железобетонных сваях

Технология строительства железобетонных фундаментов

Предлагаем вашему вниманию основные моменты технологии строительства рассмотренных нами видов железобетонных фундаментов.

Технология ленточного жб фундамента

Первым этапом возведения ленточного основания выступает подготовка строительной территории — с площадки удаляются камни и растения, снимается дерновый слой грунта на глубину 15-20 сантиметров (один штык лопаты).

Затем производится разбивка осей фундамента — с применением обносных досок и бечевки на площадку переносятся внутренние и наружные контуры ленты, после чего производится вертикальная планировка грунта — выкапывается траншея на глубину заложения ленты, к которой добавляются 20-30 см. на обустройство уплотняющей подсыпки.

Рис: Разметка ленточного фундамента

Дальнейшие технологические операции выполняются в следующей последовательности:

• На дне траншеи формируется уплотняющая подсыпка из двух равных по толщине слоев песка и гравия. Подсыпка тщательно выравнивается и утрамбовывается. Она необходима для защиты будущего фундамента от вертикальных сил пучения грунта;
• Вокруг траншеи формируется опалубка из строганных досок. Опалубка располагается на поверхности грунта так, чтобы ее высота и глубина траншеи в совокупности были равны проектной высоте фундаментной ленты;
• Внутренние стенки опалубки и траншея застилаются клеенкой, которая будет предотвращать утечку влаги из бетонной смеси;
• Из арматурных прутьев создается армкокаркас. Для этого используются рифленые стержни диаметром 12-16 мм. и прутья гладкой арматуры 7-9 мм. в диаметре для их соединения. Армокаркас скрепляется сваркой либо связывается проволокой;
• Осущетсвляется заливка опалубки бетоном, после чего смесь уплотняется вибрированием либо штыкуется арматурой для удаления внутренних полостей воздуха.

Важно: фундамент считается завершенным после набора бетоном 100% прочности, что происходит в течении 28-30 дней.

Рис: Заливка ленточного фундамента бетоном

Технология плитного жб фундамента

Технология обустройства плитного фундамента следующая:

• На строительную площадку переносятся проектные контуры фундамента;
• Вырабатывается котлован — при обустройстве малозаглубленной плиты выемка грунта может производится ручной силой, тогда как закладка плиты ниже глубины промерзания грунта требует привлечения экскаватора;
• На дне котлована формируется уплотняющая песчано-гравийная подсыпка — первым слоем идет песок, затем гравий;
• Из строганных досок обустраивается опалубка котлована. Опалубка укрепляется боковыми упорами, при необходимости дополнительной фиксации по периметру опалубки подсыпается грунт. Внутренние стены опалубки устилаются клеенкой;

Рис: Опалубка и армокаркас плитного фундамента

• На поверхности уплотняющей подсыпки заливается слой подбетонки толщиной 3-5 сантиметров. Для его формирования используется жидкий бетон, который должен проникнуть во все щели между гравием;
• На поверхности отвердевшей подбетонки формируется арматурный каркас;
• Плита заливается бетоном, смесь тщательно уплотняется виброуплотнителем и выравнивается.

Рис: Заливка плитного фундамента бетоном

Важно: демонтаж опалубки выполняется спустя две недели после заливки плиты, когда бетон наберет 75-80% от своей итоговой прочности.

Технология свайного жб фундамента

Для создания фундамента на железобетонных сваях — наиболее надежного из всех типов оснований, привлекается тяжелая строительная техника — копровые установки. Это техника на колесной либо гусеничной базе, погружающая забивные сваи в грунт.

Рис: Обустройство фундамента из забивных железобетонных свай под многоэтажное здание
Этапы обустройства свайного фундамента следующие:

• Подготовительные работы — обустраиваются пути подъезда и передвижения копров по стройплощадке, при необходимости выполняется вертикальная планировка грунта (выемка котлована), на объект доставляются и складируются сваи;
• Геодезическая разбивка свайного поля — размечаются контуры фундамента и точки погружения свай;
• Забивка свай — сваебойная установка подтягивает сваю с места складирования, поднимает и устанавливает ее в забивочное положение, затем следует погружение сваи до наступления проектного отказа;
• Обрезка свай и обвязка ростверком — после того как все элементы свайного поля погружены, головы свай обрезаются по нулевому уровню с помощью сваерезки. По периметру фундамента обустраивается опалубка для ростверка, в нее укладывается арматурный каркас, который приваривается к выступающей со свай арматурой, после чего опалубка заливается бетоном.

Рис: Железобетонный ростверк свайного фундамента для одноэтажного здания

Преимущества свайных Железобетонных фундаментов

Железобетонные свайные фундаменты, в сравнении с ленточными и плитными основаниями, обладают рядом существенных преимуществ, среди которых можно выделить:

• Возможность строительства на любых грунтах — опорная подошва свай опирается на глубинный слой грунта, что позволяет вести строительство на участках, где поверхностные грунты представлены плывунами, низкоплотной либо пучинистой почвой;
• Максимальная несущая способность — свайные фундаменты не имеют ограничений по массогабаритным характеристикам возводимых зданий;
• Скорость обустройства — современные копровые установки способны обустроить свайное поле под частный жилой дом в течении 1-2 рабочих смен;
• Долговечность — минимальный срок эксплуатации фундамента на железобетонных сваях составляет 100 лет.

Рис: Сваи для свайного фундамента

Важно: стоит выделить и экономическую оправданность свайных фундаментов — если вам необходимо возвести дом на проблемном грунте, обустройство свайного основания обойдется на порядок дешевле, чем создание монолитной фундаментной плиты с аналогичными несущими характеристиками.

Наши услуги

Строительная компания «Установка Свай» занимается обустройством надежных свайных фундаментов. Мы готовы взять на себя выполнения всего спектра работ по погружению забивных свай, а также обеспечить поставку качественных железобетонных изделий на объект.

Наша фирма обладает парком высокопродуктивной копровой техники, который представлен установками УСА (универсальный сваебойный агрегат), БМ-811 и Junttan PM20 — копр, забивающий до 60 свай в течении одной смены (для сравнения, стандартный свайный фундамент под одноэтажный кирпичный дом состоит из 35-50 свай).

Все работы мы выполняем качественно и в срок, в строгом соответствии с действующими строительными нормами.

Полезные материалы



Забивные сваи

Для строительства свайных фундаментов сегодня применяют забивные сваи из различных материалов.







Забивной свайный фундамент в Московской области по низкой цене с установкой — фундамент на жб сваях под ключ

Характеристика фундамента из железобетонных свай

Фундамент из железобетонных свай – специфичная современная форма основания, которая формируется по особому методу.

Характерные особенности конструкции:

• быстрота сооружения
• высокий уровень устойчивости
• выносливость нагрузок до 20 тонн

Осуществляется, путем забивания специальных стержней в грунт, которые располагаются по площади квадратами. Забивной способ укладки позволяет реализовывать проекты даже на каменистых и сыпучих почвах.

Цены на монтаж свайного фундамента у нас соответствуют качеству используемого материала и проводимых работ.

От 4300р за 1 шт. В стоимость входит:

• свая
• оголовок
• монтаж
• доставка

Использование ЖБ свай в строительстве

До недавнего времени свайный фундамент относился к вариантам, которые в строительстве загородных домов использовались редко. Причиной тому были громоздкая сваебойная техника, используемая в работе и высокая цена на материал, что влияло на выбор. Приходилось искать альтернативы.

Благодаря современным механизмам стоимость свайного фундамента для дома значительно снизилась, а установка обрела мобильность. Изменения позволили применять технологию в полной мере для сооружения:

• загородных домов;
• коттеджей;
• домов с колоннами;
• строений из деревянных панелей.

При этом основание подойдет под разные виды материалов. Высокие несущие способности позволяют выдерживать блоки, кирпичи или более легкие материалы – древесину, ПВХ-панели.

Забивной фундамент уплотняет грунт, благодаря технологии вбивания стержней, что делает почву более устойчивой. Использовать его можно на участках с сыпучей землей, где ленточное основание не уместно из-за поверхностного метода. Сваи подбираются нужной длины, с учетом условий грунта.

Характеристики свайной продукции

Заказать забивной свайный фундамент с установкой можно в компании «Techno Sip». Фирма подготовит необходимые изделия и проведет монтаж конструкции.

Продукция характеризуется такими параметрами:

1. Изготовление свай из тяжелого бетона марки В6,5 и выше.

2. Высокий уровень морозоустойчивости.

3. Стойкость при взаимодействии с влагой.

4. Разные типоразмеры – 30х30 см с длиной до 12 м, 35х35 см или 40х40 см с длиной до 16 м.

5. Введение в землю без деформаций и повреждений.

Такие изделия из бетона пригодны для длительной эксплуатации.

Расценки на сооружение фундаментов из ЖБ свай

Цены на установку свайного фундамента равняются к возведению винтовых оснований. Стоимость формируется на основании таких показателей:

• толщина опоры;
• класс прочности материла;
• вес;
• ширина;
• длина.

Критерии изделия варьируют стоимость продукции. У нас вы можете сделать свайный фундамент по низкой цене.

Достоинства конструкции из бетонных стержней

Основания данного формата обладают рядом достоинств, которые не свойственны другим видам сооружений. К таким характерным плюсам можно отнести следующие преимущества:

1. Длительный срок использования. Бетонные опоры надежны, выносливы и рассчитаны на эксплуатацию в течении нескольких десятков лет. При соблюдении всех требований изготовления и правильном монтаже, такие изделия могут стоять 90 лет и больше, не нуждаясь в ремонте.

2. Устойчивость. Фундамент на жб сваях в Мокве относится к типу глубокого заложения, что повышает его устойчивость. Бетонная конструкция выдерживает постройку любых габаритов и хорошо реагирует даже при землетрясениях.

3. Монтаж в сложных условиях. Реализовывать возведение можно даже на влажном грунте.

4. Быстрота сооружения. Монтаж проводится легко и оперативно.

Также главным преимуществом можно назвать стоимость, ведь заказать забивной свайный фундамент по низкой цене у нас не составит труда.

Этапы возведения свайного фундамента

Строительство основания на ЖБ сваях проводится быстро, при использовании спецтехники и участии компетентных работников. Для сооружения следует пройти такие шаги:

• Создание проекта дома и фундамента, расчет необходимой длины опор.
• Подготовка участка. Расчистка, устранение первого слоя почвы, подвоз материалов.
• Разметка будущей конструкции и наметка мест для забивки стержней.
• Проверка геометрии намеченной структуры.
• Процесс забивки. Используют на этом этапе установки с гидро- или пневмомолотом. Процедура требует ровного вертикального погружения, за этим следят специалисты. Также они анализируют вход сваи в грунт и определяют наличие нестандартного поведения процесса: опора быстро «тонет» или наткнулась на препятствия. В случае с возникновением таких ситуаций опору удлиняют или переносят забивание в сторону.
• Отбивка верхушек и выставление верхних окончаний на одном уровне.
• Сооружение опалубки для ленточной обвязки или установка арматурного каркаса, если это свайно-ленточный вид основания.

Выгоды строительства свайно забивного фундамента под ключ

Избежать всех этапов возведения можно, если заказать свайно забивной фундамент под ключ у компании «Techno Sip».

Услуга предназначена для клиентов, которые не желают тратить свои силы, время и нервы на сооружение. Сотрудничество позволяет получить много преимуществ. Заказав свайный фундамент на ЖБ сваях в Москве у нас, вас ждут такие выгоды:

1. Экономия расходов на технике. Вам не придется арендовать установку для собственного использования, платить лишние средства. Мы используем свою специализированную технику.

2. Появится больше свободного времени – не придется вникать и разбираться в процессе. Мы все сооружаем самостоятельно, проводим расчеты, выбираем подходящие для условий объекта изделия, очищаем территорию и реализовываем все этапы монтажа без вашего участия.

3.Не нужно разбираться в технологии. Опытные специалисты оперативно сделают сооружение, поскольку хорошо знакомы с делом, регулярно занимаются возведением и знают все нюансы работы со свайными элементами.

Звоните нам, чтобы заказать фундамент на ЖБ сваях под ключ. Мы занимаемся установкой свайного фундамента в Московской области, Москве и других регионах России.

Монтаж ЖБ сваи, видео с объекта:

Фундамент на жб сваях — недорого и качественно

Фундамент на бетонных сваях

Строительство здания — сложная задача, при решении которой качество каждого элемента непосредственно влияет на прочность и долговечность строения.

На протяжении всей истории строительства зданий, одним из основных факторов надежности служил фундамент. Именно он несет на себе всю тяжесть постройки и обеспечивает ее устойчивость, поэтому к выбору и возведению фундамента нужно подходить обдуманно и профессионально.

Сегодня строительный рынок предлагает большой выбор материалов и технологий, которые могут решать как узкоспециализированные задачи, так и наоборот, быть универсальным вариантом для проекта практически любой сложности.

Одним из самых популярных видов фундамента является основание на железобетонных сваях.

Фундамент на железобетонных сваях

Для начала разберёмся, что такое ЖБ сваи – это конструкция из железобетона в виде столба с квадратным или круглым сечением и острым нижним концом. Для увеличения износостойкости внутри сваи устанавливается стальная арматура с рифленым профилем класса “А” диаметром от 1 см. Реже применяются стальные спирали, сетка, гладкая и рифленая проволока. Наиболее распространены квадратные сваи с размером стороны от 20 до 40 см и длиной от 3 до 28 м. Чтобы фундамент сохранял прочность и устойчивость даже при температуре до -40°C, для изготовления свай используются морозостойкие марки цемента.

Преимущества железобетонного основания:

• Длительный срок службы: около 100 лет без необходимости ремонта;

• Устойчивость перед внешними воздействиями;

• Универсальность применения: такой фундамент выбирают как для строительства крупногабаритных сооружений, так и для маленьких построек;

• Скорость установки (в течении 2-3 дней)

• Возможность строительства на слабых почвах и сложном рельефе;

• Сохранение ландшафта: установка данного вида фундамента не требует масштабных земляных работ;

• Круглогодичность работ по строительству;

• Устойчивость: можно не бояться пучения грунта, ведь железобетонные стержни устанавливаются ниже глубины промерзания;

• Большая несущая способность: в зависимости от особенностей почвы допустимая вертикальная нагрузка на одну сваю может достигать до 40 т.

Стоимость железобетонного основания

Одним из главных преимуществ железобетонного фундамента перед другими вариантами является его бюджетность. Цены на жб сваи и отсутствие масштабных земляных работ, необходимых для ленточного позволяют прилично сэкономить Ваше время и деньги. Залогом успеха при работе с железобетонными сваями является качество бетона и соблюдение технологии производства самих свай, а также профессиональный монтаж.

Выбирая проверенных поставщиков, зарекомендовавших себя на рынке и опытных специалистов, которые смогут гарантировать качество продукции и профессиональный монтаж, Вы сможете обеспечить надежную основу своему строению.

Особенности установки жб свай под фундамент

Чтобы Ваша постройка прослужила Вам долгие годы без неожиданных неприятностей, советуем обращаться к профессионалам, которые смогут провести геологическую экспертизу для определения типа почвы, уровня залегания грунтовых вод и подготовить грамотный проект здания.

На этапе проектирования рассчитывается общий вес будущего здания, для этого суммируют массу ростверка, стен, перекрытий, пола, отделки, стропильной конструкции, кровельных материалов. К полученному числу добавляется приблизительный вес мебели, после чего к итоговой цифре добавляют еще 15-20%. Исходя из полученной массы здания и результатов исследования почвы рассчитывается нагрузка на основание, количество и вид необходимых свай.

Далее начинаются работы непосредственно на участке строительства:

Подготавливаются подъездные пути для передвижения техники по строительной площадке и доставляются опоры и материалы для ростверка или обвязки.

1. Размечается периметр фундамента и точки забивки опор.

2. При помощи сваебойного оборудования сваю поднимают и заглубляют в почву на глубину рассчитанную по проекту.

3. После установки всех опор их наземная часть обрезается в один уровень при помощи навесной гидравлической установки — сваерезки.

4. Финальный этап: обвязка фундамента. Это требуется для усиления конструкции и равномерного распределения нагрузки на опоры. Сваи соединяют бетонным ростверком или стальным профилем — швеллером, двутавровой балкой.

Выбор надежных поставщиков опор и квалифицированных специалистов для их установки обеспечит Вас качественным фундаментом на жб сваях, и позволит лично убедится в его преимуществах.

---

Было интересно? Хотите быть в курсе самых интересных событий в Ростове-на-Дону? Подписывайтесь на наши страницы в Facebook, Instagram и ВКонтакте и канал в ЯндексДзен и Telegram.

Вы можете сообщить нам свои новости или прислать фотографии и видео событий, очевидцами которых стали, на электронную почту.

---

Устройство фундамента на забивных железобетонных сваях

Фундамент на забивных железобетонных сваях является отличным решением в частном малоэтажном строительстве домов из бруса, домов из газобетона, домов из камня и дерева и прочих строительных материалов. Такие фундаменты – оптимальный вариант для проблемных грунтов, подтопленных, с низкой плотностью и малой несущей способностью или др.

Железобетонные сваи по ГОСТ 19804-2012

Забивная свая представляет собой железобетонное изделие, армированное изнутри стальной проволокой. В нижней части сваи предусмотрен заостренный наконечник, который способствует ее проникновению в грунт. При изготовлении свай для фундамента используется бетон с повышенными гидрофобными и морозоустойчивыми характеристиками. Наша компания в устройстве фундамента на забивных сваях применяет железобетонные сваи сечением 200х200 мм и длиной 3 метра, изготовленные в заводских условиях по ГОСТ 19804-2012, что гарантирует их качество, надежность и долговечность.

Расчет фундаментного поля

Количество свай и их взаимное расположение при устройстве фундамента на жб забивных сваях определяется проектом, с учетом фактического типа грунта и веса будущей вышележащей конструкции дома.

Для точного расчета требуется провести предварительный геодезический анализ грунта, который поможет определить его тип, несущую способность, глубину промерзания и наличие грунтовых вод. Альтернативный вариант – использование справочных данных о грунте по регионам.

При проектировании фундамента на забивных сваях железобетонные опоры предусматриваются под всеми несущими стенами (по периметру и внутри), а также в «проблемных» точках.

Установка ж/б свай под фундамент

Установка фундамента на забивных сваях из железобетона включает в себя следующие работы.

1. Планирование участка (при необходимости). На этой стадии участок застройки очищается от мусора, сглаживаются большие бугры и ямы в грунте.

2. Пробное забивание сваи – для оценки грунта и выявления возможных «сюрпризов».

3. Разметка фундаментного поля на железобетонных сваях согласно проектной документации.

4. Механизированная установка свай в соответствии с планом фундаментного поля.

5. Устройство ростверка под возведение перекрытий. Ростверк может быть высоким (висячим), незаглубленным или заглубленным.

Преимущества фундамента на забивных железобетонных сваях

К преимуществам фундаментов на забивных сваях можно отнести:

• универсальность – железобетонные сваи подходят для строительства домов практически на любых типах грунта (кроме скалистых) и на участках с любым наклоном;
• скорость возведения – опытная бригада строителей может возвести фундамент на забивных сваях всего лишь за один день, при этом строительство можно продолжить сразу же, как забита последняя свая;
• экономичность – отсутствие трудоемких земельных работ (полное планирование участка, рытье траншей или котлована) существенно сказываются на экономии. Фундамент на забивных сваях ориентировочно на 20-30% дешевле классических заливных;
• высокая несущая способность и долговечность – одна свая выдерживает десятки тонн осевой нагрузки, а гарантированный эксплуатационный срок составляет 100 лет.

Единственным ограничением фундамента на забивных железобетонных сваях является невозможность обустроить цокольные и подвальные этажи.

Конусообразный полый гибкий железобетонный фундамент (CHFRF) — инновация для горных ветряных турбин

https://doi.org/10.1016/j.sandf.2019.03.011Получить права и содержание

Открытый архив в партнерстве с Японским геотехническим обществом

открыть архив

Реферат

В статье представлен инновационный тип фундамента для горных ветроустановок, а именно конусообразный пустотелый гибкий железобетонный фундамент (КГЖБ). Он состоит из верхней плиты, опорной плиты и боковой стенки, изготовленных из железобетона.Полость КГРП заполняется щебнем и грунтом непосредственно из котлована для КГРП, а значит, может впитывать отвал. Резиновый слой помещается под CHFRF для повышения гибкости фундамента для сопротивления циклическим и динамическим нагрузкам и увеличения несущей способности. Большими преимуществами CHFRF являются сокращение использования бетона и стали и защита растительности вокруг ветряной турбины по сравнению с обычными фундаментами горных ветряных турбин, которые представляют собой прочные конструкции. С помощью модельных испытаний и численного моделирования подтверждено, что CHFRF может обеспечить более высокую боковую несущую способность по сравнению с обычным круговым гравитационным фундаментом при том же диаметре и высоте фундамента, и что несущая способность увеличивается примерно на 33,5% соответственно. Также установлено, что резиновый слой может эффективно снижать накопленное вращение СНРП при циклической нагрузке. Суммарное вращение CHFRF с резиновым слоем толщиной 4 мм уменьшается примерно на 50% по сравнению с CHFRF с резиновым слоем толщиной 2 мм.Кроме того, объем бетона, используемого для CHFRF, составляет лишь одну пятую от объема, используемого для кругового гравитационного фундамента. Таким образом, CHFRF превосходит обычные фундаменты горных ветряков.

Ключевые слова

Горный Ветровые Турбины

Горный Ветровые Турбины

Конусные Гибкие гибкие железобетонные фундамент (CHFFF)

Гибкость

Боковой подшипник

Накопленное вращение

Накопленное ротация

Рекомендуемая статьи со статей (0)

© 2019 Производство и хостинг Б. V. от имени Японского геотехнического общества.

Рекомендуемые статьи

Ссылающиеся статьи

Армирование стен бетонного фундамента | БРАНЗ Сборка

АРМАТУРА ДЛЯ БЕТОННОГО ФУНДАМЕНТА Стены и фундаменты обычно представляют собой деформированные арматурные стержни диаметром 12 мм (D12). Использование деформированных стержней – стержней с неровной поверхностью – создает прочную связь между арматурой и бетоном.

Стены фундамента из монолитного бетона и бетонной кладки

Требования к армированию стен фундамента из монолитного бетона и бетонной кладки, поддерживающих подвесные каркасные полы и легкую облицовку, описаны в NZS 3604:2011, рис. 6.13, 6.14 и 6.15. Расположение арматурных стержней, как по горизонтали, так и по вертикали, зависит от:

• высоты стены
• от того, является ли фундаментная стена монолитным бетоном или бетонной кладкой
• от того, будет ли стена поддерживать одноэтажное или двухэтажное здание конструкция или представляет собой консольную фундаментную стену.

Подробности см. в таблице 1 и на рисунках 1 и 2.

Вернуться к началу

Фундаментные стены к бетонной плите на первых этажах

Армирование комбинированных фундаментных стен/бетонных плит перекрытий, поддерживающих легкие конструкции, описано в NZS 3604:2011, рис. 7.13(В), 7,14(В) и 7,14(С).

Если комбинированная плита фундамента/перекрытия поддерживает каменную облицовку, армирование описано в NZS 3604:2011, рисунки 7.15(B), 7.16(B) и 7.16(C).

Детали армирования для комбинированных фундаментных стен/бетонных плит перекрытий, не поддерживающих каменную облицовку, приведены в таблице 2 и на рисунках 3 и 4. Детали конструкции из бетонной кладки приведены в NZS 4229:2013 Здания из бетонной кладки, не требующие специального инженерного проектирования .

Рис. 1 Армирование монолитной стены фундамента (неконсольной) одноэтажного дома.

B1/AS1 Поправка 11 удалены незакрепленные детали плиты/фундамента, показанные на рисунках 7. 13(A), 7.14(A), 7.15(A) и 7.16(A). Теперь все бетонные плиты на цокольных этажах должны быть усилены, а арматура плиты привязана к арматуре стены фундамента (см. Бетонные плиты и контрольные швы, Сборка 138 , стр. 24–25).

Вернуться к началу

Нахлесты и связи

Нахлесты должны быть не менее 500 мм там, где горизонтальные арматурные стержни требуют нахлеста и где арматура меняет направление.На углах стены фундамента нахлесты должны составлять 500 мм в каждом направлении, как показано в NZS 3604:2011, рисунок 6.15(A).

Арматура внахлест должна быть связана черной отожженной стальной проволокой диаметром 1,6 мм через равные промежутки и на каждом конце нахлеста. Черная отожженная стальная проволока мягкая и легко гнется.

Рисунок 2 Армирование консольной железобетонной кладки фундаментной стены 1 или 2 этажей.

Вернуться к началу

Усиление для фундамента Стены (обрамленные положи)

in situ бетон		Одноэтажный 0	1 / D12 * (см. Рисунок 1)	D12 @ 450 мм CRS для стен> 1 м Высокий	D12 @ 600 мм CRS
		2-х этажный	2 / D12	D12 @ 450 мм CRS для стен высотой >1 м	D12 @ 500 мм crs
	Консольный	D12 @ 400 мм crs в обе стороны	D12 @ 400 мм crs макс.	D12 @ 400 мм CRS
Бетонная кладка
одноэтажный	одноэтажный	1 / D12 *	D12 @ на средней высоте для стен> 1 м Высокий	D12 @ 800 мм CRS
2-х этажный	2 / D12	D12 @ на середине высоты для стен> 1 м Высокий 0	D12 @ 800 мм CRS
0	CANTALEVERED	D12 @ 400 CRS Оба пути (см. Рисунок 2)	D12 в соединительных балках @ 800 мм crs макс.	D12 @ 400 мм crs

* 2/D12, если стена поддерживает кирпичную кладку.

Для бетонных плит требуются пары горизонтальных арматурных стержней в фундаментных стенах. Они должны быть связаны хомутами, образованными из арматурного стержня R10, установленными с шагом 400 мм и обвязанными стальной проволокой в ​​местах соединения арматуры и хомутов.

Изгибы в арматуре для образования крюка или прямого угла должны иметь диаметр не менее пятикратного диаметра стержня – минимальный диаметр изгиба деформированного арматурного стержня диаметром 12 мм должен быть не менее 60 мм.

Вернуться к началу

Другие требования к армированию

Существует несколько других требований к армированию фундаментных стен и фундаментов:

• Ступенчатые фундаменты должны иметь дополнительное армирование в соответствии с NZS 3604:2011, рис. 6.12 (см. рис. 5).
• Там, где бетон или бетонная кладка упираются в землю, армирование должно иметь минимальный слой бетона 75 мм.
• Проемы размером более 300 мм в любом направлении должны иметь по одной обрезной планке D12 с каждой стороны проема, которая должна выступать не менее чем на 600 мм за каждый угол проема. Если перемычка имеет глубину менее 650 мм, стержни для обрезки косяка должны быть согнуты более чем на 60 мм от верха бетона.

Рис. 3 Армирование монолитного бетона на краю фундамента для 1 или 2 этажей. Рис. 4 Армирование кромки фундамента из бетонной кладки для 1 или 2 этажей. Это альтернативное изолированное решение.

9 Таблица 2

Усиление для фундамента Стена к бетонной полам плита

Edge Edge (см. Рисунки 3 и 4)			Усиление
in situ (1 или 2 этажа)	2/D12	1/D12	R10 @ 600 мм crs (зацепляется за горизонтальную арматуру)	400 мм
Монолитный бетон )	2/D12 (горизонтальная)	1/D12	R10 @ 600 мм крс (зацепляется за горизонтальную арматуру)	400 мм
кирпичная кладка)	2/D12 (укладываются горизонтально рядом друг с другом или штабелируются вертикально)	1/D12	R10 @ 600 мм crs (зацепляется за горизонтальную арматуру в основании в чередующемся прямом	400 мм
Бетонная кладка (1- или 2-этажная несущая кладка облицовка)	2/D12 (горизонтальная)	1/D12	R10 армирование вокруг 6 мм переменное направление)	400 мм

Рисунок 5 Армирование ступенчатых фундаментов.

Наверх

Скачать PDF

Алиде Элкинк

Внештатный технический писатель, Веллингтон

Посмотреть все статьи Алиде Элкинк

Статьи верны на момент публикации, но с тех пор могут устареть.

Бетонные фундаменты, армированные IsoTruss, для повышения устойчивости к стихийным бедствиям | База данных исследовательских проектов | Исследовательский проект грантополучателя | ОРД

Бетонные фундаменты, армированные IsoTruss, для повышения устойчивости к стихийным бедствиям

Номер контракта Агентства по охране окружающей среды: 68HERC22C0029
Название: Железобетонные фундаменты, армированные IsoTruss, для повышения устойчивости к стихийным бедствиям
Исследователи: Дженсен, Дэвид
Малый бизнес: ИзоТрусс Инк.
Контактное лицо Агентства по охране окружающей среды: Ричардс, апрель
Этап: I
Период проекта: с 1 декабря 2021 г. по 31 мая 2022 г.
Сумма проекта: 99 966 долларов США
RFA: Исследования инноваций в малом бизнесе (SBIR), этап I (2022 г.) Текст RFA | Списки получателей
Категория исследований: Исследования инноваций в малом бизнесе (SBIR)

Описание:

Для улучшения здоровья человека и окружающей среды инфраструктура должна стать более безопасной, долговечной и устойчивой.Телекоммуникационные конструкции, устойчивые к экстремальным условиям, особенно полезны, поскольку они позволяют продолжать связь даже в чрезвычайных ситуациях. IsoTruss Inc. разработает композитно-железобетонный фундамент, который повысит устойчивость без увеличения времени и стоимости строительства по сравнению с традиционными решениями. Решения IsoTruss повышают устойчивость к ураганам за счет устранения коррозии, снижения ветровых нагрузок, испытываемых башней, и интеграции осевых и сдвигающих компонентов арматуры в единую конструкцию конструкции. Решения IsoTruss хорошо подходят для регионов, подверженных ураганам/тайфунам, о чем свидетельствует быстрое внедрение башен IsoTruss крупными владельцами башен на Филиппинах и во Вьетнаме. Во многом это связано с коррозионной стойкостью композитного материала и превосходной устойчивостью к ветру геометрии IsoTruss, которые увеличивают срок службы изделия в 5 раз. Предлагаемый железобетонный фундамент, армированный IsoTruss, еще больше улучшит упругость по сравнению со стальным армированным бетоном за счет лучшего сочетания осевой прочности и прочности на сдвиг арматуры, обеспечения большего поглощения энергии и позволит армированному IsoTruss бетону выдерживать более высокие условия нагрузки.

Эти преимущества бетонных фундаментов, армированных IsoTruss, могут быть реализованы при значительном увеличении стоимости и времени монтажа. Концепция фундамента, армированного IsoTruss, была успешно протестирована с использованием пенопластового фундамента для коммерческого заказчика. Затраты на установку для этого теста были снижены на 60% по сравнению с типичным фундаментом башни. Конструкция IsoTruss нуждается в значительных корректировках для работы с бетонным фундаментом. Это технико-экономическое обоснование будет основываться на фундаменте из армированного пенопласта путем создания конструкции фундамента из армированного бетона IsoTruss в сотрудничестве с мировым экспертом по композитному армированному бетону.

Это решение актуально для владельцев телекоммуникационных вышек с переходом на сети 5G в США, что увеличит плотность вышек в 10 раз, что приведет к общему адресуемому рынку в 75 миллиардов долларов. Это значительное увеличение количества башен побуждает владельцев башен искать решения, которые прослужат дольше и снизят затраты на техническое обслуживание. Технология IsoTruss также имеет потенциал для более широкого воздействия на окружающую среду. IsoTruss снижает расход материала в 12 раз по весу, что приводит к снижению выбросов углерода на 70%.Если бы каждая башня 5G была композитной, это предотвратило бы выброс 56 000 тонн CO2. IsoTruss воспользуется этой возможностью, чтобы завоевать долю рынка в телекоммуникационной отрасли. Успех решений из армированного бетона IsoTruss в телекоммуникационной отрасли позволит в будущем выйти на другие области применения, такие как дороги, мосты и здания.

Оптимальный проект железобетонных фундаментов

Название: Оптимальное проектирование железобетонных фундаментов

Объем: 15 Выпуск: 3

Автор(ы): Осама Бедер*

Место нахождения:

• ООО «ОБ Инжиниринг», 249 Крейг Генри Драйв, Оттава, Онтарио, K2G 5V2, Канада

Ключевые слова: Структурная оптимизация, бетонный фундамент, фундаменты, математическое программирование, армирование, расчетные процедуры.

Abstract:

История вопроса: Оптимизация железобетонного фундамента является сложной задачей из-за взаимодействие между проектными переменными и проектными ограничениями. Классические методы дизайна могут переоценить Размер фундамента, что приведет к чрезмерной стоимости. Используя текущие достижения в компьютерных технологиях и процедуры численной оптимизации, можно найти оптимальные сочетания конструкции фундаментов параметры, минимизирующие стоимость.

Цели: В статье представлена ​​численная стратегия оптимизации проектирования железобетонных конструкций. Фонд.

Методы: Функция стоимости сначала выводится с точки зрения параметров конструкции фундамента.математический метод программирования используется для минимизации функции стоимости. Используются проектные ограничения от несущей способности почвы, прочности бетона на сдвиг, прочности на изгиб и подшипника колонны. упрощенный аналитические модели разрабатываются для идеализации распределения напряжений в грунте. Численная процедура затем автоматизируется в компьютерной программе «OSFD» для проведения анализа чувствительности и предоставления рекомендации, которые можно использовать на практике.

Результаты. Представлены примеры дизайна, иллюстрирующие эффективность процедуры оптимизации.Результаты сравниваются с существующими общими процедурами проектирования, коммерческим программным обеспечением и дизайном. справочники, имеющиеся на практике.

Вывод: Описанная процедура очень экономична и может быть использована практикующими инженерами. в промышленности для оптимизации конструкции железобетонных фундаментов.

Бетонные фундаменты с использованием синтетических макроволокон Adfil

Несущие бетонные фундаменты чаще всего требуют усиления.Замена стальной сетки синтетическими волокнами становится все более популярной среди проектировщиков и подрядчиков.

Трехмерное армирование
Макроволокна Durus S500 более универсальны в работе, чем традиционная арматура из стальной сетки в фундаментах. Волокнистая арматура последовательно перемешивается по всему объему бетона. Его можно легко наносить даже на сложные формы, тонкие срезы или труднодоступные участки фундамента. Создавая однородную трехмерную арматуру в бетоне, они эффективно перераспределяют растягивающие усилия, возникающие в бетоне.

Макроволокна плюс стальная сетка
Гибридные конструкции, в которых полипропиленовые волокна Durus S500 сочетаются со стальной арматурой, сокращают количество требуемой стали. Они позволяют бетону более свободно течь через стальную матрицу, сохраняя прочность бетонной конструкции.

Замена стальной арматуры
Во многих конструкциях фундаментов макросинтетические волокна Durus S500 могут даже полностью исключить минимально необходимую стальную сетку. Там, где появляются трещины, они будут работать по всей поверхности, создавая долговременную высокую остаточную прочность.

Технолог по бетону Adfil здесь, чтобы помочь
Вы планируете спроектировать или построить свой следующий фундамент с синтетическими волокнами Adfil? Наши инженеры и бетонщики всегда готовы помочь. Свяжитесь с нами сегодня, чтобы получить бесплатное дизайнерское предложение.

Преимущества в процессе производства

Преимущества после завершения

• • не могут быть неуможены: согласованные высокопроизводительные
  • Более экономически эффективные
  • Повышенные услуги Срок службы
  • Срок службы
  • Химически инертный срок службы, 100% БЕСПЛАТНОГО ОБЩЕСТВА

  Соответствующие продукты

  Durus S500
  Crackstop M
  Crackstop F

  Железобетон | JLC Онлайн

  опубликовано 743Z» itemprop=»dateCreated»> 10 сентября 2020 г.

  Прикрепление колоды к выступу

  На крутом и каменистом участке высокие опоры были ключом к добавлению открытого жилого пространства. .. Более

  .
