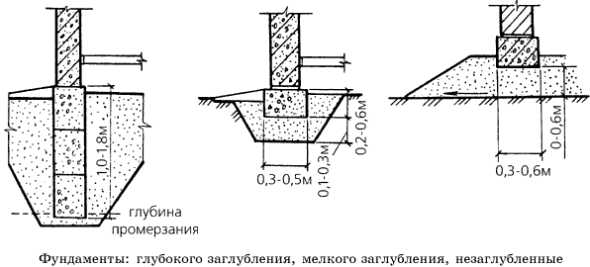

Ленточный мелкозаглубленный фундамент по снипам в разрезе

Устройство мелкозаглубленного ленточнго фундамента

Классикой для малоэтажной застройки является мелкозаглубленный ленточный фундамент с невысоким бюджетом строительства. Монолитная решетчатая конструкция позволяет выполнить полы по грунту, имеет высокую пространственную жесткость, пригодна для любых стеновых материалов.

Ленточный малозаглубленный фундамент пошагово

Эксплуатация любого фундамента осложняется неравномерными силами пучения, недостаточным расчетным сопротивлением грунтов. Технология мелкозаглубленный ленточный фундамент стала возможна, благодаря комплексу мероприятий для ликвидации вспучивания:

  • пахотный слой заменяется песком, щебнем в зависимости от уровня УГВ
  • отмостка утепляется на ширину 0,6 – 1,2 м
  • периметр здания оборудуется кольцевыми дренами
  • обратная засыпка пазух траншей производится инертным материалом

В нерудных материалах отсутствует пучение, дренажной канализацией отводится избыточная влага, теплоизолятор сохраняет геотермальное тепло недр. Все работы лучше произвести на этапе котлована, чтобы сократить бюджет строительства.

Расчет параметров

Мелкозаглубленный ленточный фундамент не регламентируется по глубине только при обеспечении вышеуказанных мероприятий по компенсации сил пучения. Расчетная осадка должна укладываться в приемлемые значения, в противном случае необходимо дополнить конструкцию буронабивными сваями. Стандартные параметры МЗЛФ обеспечивают 2 – 3 кратный запас несущей способности для 2-х этажных кирпичных коттеджей с мансардой:

  • ширина ленты – от 0,4 м
  • глубина залегания – 0,4 – 0,7 м
  • высота – 0,2 – 0,6 м от отмостки
  • песчаная/щебенчатая подушка – 0,4 – 0,8 м по разным строительным нормативам (зависит от УГВ, пучнистости грунта)

Для ленты МЗЛФ обычно достаточно двух поясов армирования, анкеровки в Г-образных, Т-образных сопряжениях. Продольные стержни 8 – 16 мм, арматура А400 («рифленка»), хомуты, анкеры из стержней 6 – 8 мм гладкой арматуры А240.

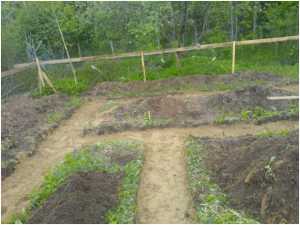

Натурный вынос осей

Мелкозаглубленный ленточный фундамент размечается стандартным способом. Вместо колышков лучше использовать обноски, состоящие из двух заостренных брусков с перекладиной между ними. Если выставить все обноски по уровню, отметить черточками ось стены, боковые грани ленты, шнуры можно снимать во время земляных работ, натягивать позже для установки опалубки. Их выносят за периметр МЗЛФ (1 – 1,5 м), чтобы грунт под ними не осыпался. При разбивке нужно учесть:

  • параллельность парадного фасада относительно улицы
  • расстояние 3 м от границ участка
  • дистанция 5 м от осевой линии проезжей части
  • удаление септика на 4 м от фундамента

Не рекомендуется МЗЛФ при перепаде высот от полутора метров между соседними стенами. Боковые подвижки грунта слишком значительны, потребуется усиление ленты сваями, подпорные стены, значительно увеличивающие бюджет строительства.

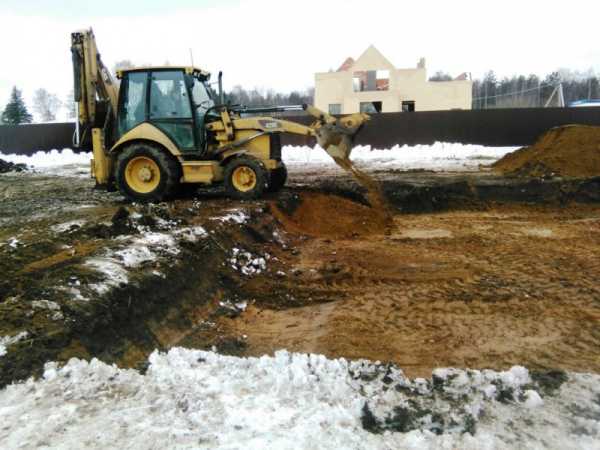

Разработка траншей

Даже при максимальной глубине ленты МЗЛФ все работы можно выполнить самостоятельно. Спецтехника необходима для котлованов, здесь же можно обойтись траншеями. При выемке грунта частыми ошибками индивидуального застройщика являются:

  • земляная опалубка – не позволяет гидроизолировать, утеплить боковые грани ленты, при заливке в грунт поверхность получается неровной, увеличиваются выдергивающие нагрузки
  • оставшийся внутри ленты плодородный слой – не представляет опасности для пола по лагам, не пригоден для полов по грунту (осадка конструкции через 6 – 18 месяцев после перегнивания органики)

Поэтому рекомендуется снять на штык чернозем со всего периметра. Габариты котлована больше размера фундамента на 1,2 м. Это расстояние необходимо для утепления отмостки. Внутри траншей для ленты МЗЛФ необходимы дополнительные траншеи для дренажа сечением 30 х 30 см.

Дренажная система

Вспучиваются глинистые почвы исключительно при обильном смачивании грунтовыми водами. Дренаж на 40% снижает усилия пучения без дополнительных мероприятий. Чтобы создать контур подземной канализации, необходимо выполнить работы:

  • установить подземную емкость (4 м от фундамента минимум)
  • создать в траншеях 4 – 7 градусный уклон к ней
  • смонтировать вертикальные колодцы (заглушенная снизу труба или изделия, выполненные промышленным способом) в углах дома
  • уложить дрены (гофротруба перфорированная щелями в текстильной обмотке) между колодцами на 10 см слой щебня
  • герметизировать узлы ввода труб в колодцы
  • засыпать конструкцию щебнем (10 см минимум)

Для повышения ресурса системы нижний слой природного фильтра укладывается на геотекстиль, которым вся конструкция укрывается сверху после засыпки.

Подстилающий слой

Подсыпка нерудного материала на дно траншеи необходима для решения задач:

  • выравнивание основания
  • дренаж для предотвращения намокания бетона
  • ликвидация сил пучения

Специальных рекомендаций по выбору материала не существует, застройщику необходимо учесть рекомендации специалистов:

  • песок дешевле – при низком УГВ это бюджетный вариант подстилающего слоя
  • щебень гораздо стабильнее при намокании – актуально для высокого уровня УГВ
  • поверх подстилающего слоя укладывается гидроизоляция или заливается подбетонка – в первом случае предпочтительнее не рвущий рулонный материал песок

В разных нормативных документах приводится не одинаковая толщина песчаной, щебеночной подушки 20 – 80 см либо вчетверо больше ширины ленты МЗЛФ. На практике чаще выбирают толщину 40 см, изготавливая ее послойно (10 см) с обязательным уплотнением (виброплита, трамбовка, смачивание водой). Чередовать слои можно в любой последовательности, учитывая расстояние от подошвы МЗЛФ до грунтовых вод.

Подбетонка

Монолитный ленточный фундамент заливается в опалубку, что осушение бетона нижним подстилающим слоем с высокими дренажными качествами. Вместе с жидкостью уйдет часть цемента, конструкция получит снижение прочности. Поэтому применяется следующая технология:

  • монтаж опалубки – высота 7 – 15 см, ширина на 20 см больше размера ленты в каждую сторону
  • заливка стяжки – тощий бетон марки В7,5

Подбетонка позволяет уменьшить защитный слой (нижний) бетона ленты МЗЛФ до 1,5 – 3 см, уложить поверх нее гидроизоляционный ковер (2 – 3 слоя рулонного материала). Повышается опорная поверхность фундамента, прочность конструкции, в которой полностью сохраняется цементное молочко. На стяжке удобно монтировать щиты опалубки, можно дополнительно разметить оси. Пластиковые подставки для арматуры не опрокидываются при установке каркасов.

Армирование

При высоте МЗЛФ от 70 см (вместе с цокольной частью) укладывать арматурные каркасы внутри опалубки неудобно. Поэтому вначале лента армируется, затем вокруг каркасов устанавливаются щиты. Работы производят поэтапно:

  • вязка каркасов – продольные стержни соединяются проволочными скрутками с прямоугольными хомутами либо стыкуются анкерами
  • сопряжения – каркасы укладываются на прямых участках вплотную к углам, Т-образным примыканиям стен, после чего анкеруются П-образными, Г-образными элементами

Идеальным вариантом является изгиб прутка 90 градусов, запуск на соседнюю стену, стыковка внахлест со следующим прутком. Соседний стержень в этом же ряду, наоборот, запускается с другой стены, чтобы стыки располагались на расстоянии 60 – 80 см минимум. Нижний, боковые защитные слои создаются полимерными деталями, надеваемыми на прутки с периодичностью 0,7 – 1 м. Уложенные в углах прутки одной стены на стержни другой без загиба считаются прерыванием армирующего пояса даже при соединении сваркой.

Продольные стержни изготавливаются из А400 арматуры периодического сечения 8 – 16 мм. Анкеры, поперечные, вертикальные прутки, хомуты из гладкой 6 – 8 мм арматуры А240.

Не рекомендуется заливка в грунт подземной части фундамента по следующим причинам:

  • наружные грани получаются неровными, увеличиваются касательные усилия вспучивания, стремящиеся выдернуть МЗЛФ на поверхность
  • поверхности ленты остаются без гидроизоляции, бетон намокает, растрескивается при замерзании, арматура подвергается коррозии

Поэтому при небольших глубинах залегания МЗЛФ рекомендуется монтировать щиты опалубки на всю высоту ленты с 7 см запасом. При установке верхнего ребра щита выше проектной отметки бетон гарантированно не выплеснется наружу при виброуплотнении, разравнивании.

В зависимости от высоты фундамента щиты опалубки изготавливаются из обрезной доски либо фанеры. Это позволит использовать пиломатериал после распалубки на этапе изготовления перегородок, кровли.

В отсутствие подполья (полы по грунту) вентиляционные продухи в ленте МЗЛФ не нужны. Если используются перекрытия по балкам, в щиты опалубки необходимо установить трубы. Общая площадь продухов должна быть около 1/400 от размера цокольной части.

Бетонирование

Укладка смеси внутрь опалубки производится послойно, в одном направлении. Толщина слоя зависит от размера насадки глубинного вибратора, которым производится уплотнение. О нормальном качестве трамбовки свидетельствует отсутствие крупного щебня, воздушных пузырьков на поверхности, наличие цементного молочка.

Запрещен сброс бетона с высоты 1 – 1,5 м, щели внутри опалубки больше 2 мм. Для МЗЛФ характерны небольшие объемы работ, что позволяет залить ленту за прием. Если планируется поэтапное бетонирование, вертикальные перегородки монтируются в средних третях прямых участков. После заливки первые трое суток необходим влажный компресс (опилки, постоянно смачиваемые водой) либо полив из лейки поверхности.

Защита МЗЛФ от влаги, пучения грунтов

После распалубки бетонные конструкции защищаются от влаги, вспучивания несколькими способами:

  • гидроизоляция – обработка фундамента пенетрирующими составами, праймерами, мастиками, наклеивание рулонных материалов
  • вертикальная теплоизоляция – снижение теплопотерь, защита гидроизоляции от сил пучения, повреждений при обратной засыпке, смещение теплового контура с точкой росы наружу для нормальной эксплуатации подвала
  • горизонтальное утепление – защита прилежащих грунтов от промерзания путем сохранения геотермального тепла

Наиболее эффективными считаются объемная либо комплексная гидроизоляция. В первом случае бетон модифицируют специальными добавками при замешивании либо пропитывают Пенетроном для придания влагоотталкивающих характеристик. Во втором варианте бетонные конструкции обрабатываются праймером, обмазываются мастиками, оклеиваются пленками, рулонными, мембранными материалами.

С помощью приведенных рекомендаций можно осуществить строительство МЗЛФ самостоятельно. Любое нарушение технологии, последовательности действий вызовет снижение эксплуатационного ресурса.

Похожие статьи:

Навигация по записям

Мелкозаглубленный ленточный фундамент своими руками: земляные работы, изготовление специальной подушки, подготовка и заливка, защита от холода

Начиная любое капитальное строительство, первоначально приходится выполнять работы по изготовлению фундамента. На сегодняшний день существует огромное количество различных видов этого типа конструкций, каждый из которых обладает определенными свойствами и условиями эксплуатации.

При этом такой вид, как мелкозаглубленный ленточный фундамент своими руками создать намного проще и именно его часто используют для небольших частных домов.

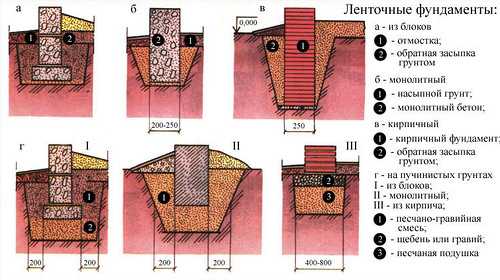

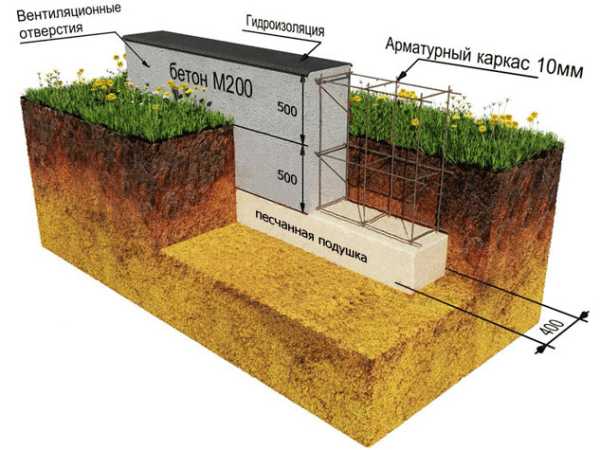

Наглядное пособие, представляющее ленточный мелкозаглубленный фундамент по СНиПам в разрезе, с различными вариантами исполнения

Изготовление и область применения

Используют мелкозаглубленный ленточный фундамент под дом из газобетона, под постройки из дерева или под конструкции с небольшой нагрузкой. При этом он обладает массой преимуществ перед полноценным типом основания, поскольку позволяет сэкономить на материале и на физическом труде при монтаже.

Принцип изготовления всех ленточных фундаментов, производимых при помощи заливки

Земляные работы

  • Прежде всего, необходимо выровнять поверхность, чтобы создать платформу для проведения работ.
  • Далее производится расчет мелкозаглубленного ленточного фундамента, на основании которого делается разметка на земле.
  • Внешний вид предполагаемой конструкции практически ничем не отличается от типовых сооружений подобного типа. Поэтому траншея под нее делается точно по такому же принципу.
  • Ее ширина должна браться из расчета толщины будущих стен с допусками по 10 см с каждой стороны.
  • Глубину посадки необходимо определять из расчета типа почвы и тяжести строения. При этом стоит помнить, что устройство мелкозаглубленного ленточного фундамента основано на том, что этот параметр должен быть минимальным.

Совет!
При выполнении данных работ следует пользоваться водяным уровнем, чтобы избежать возникновения неровностей, которые могут привести к разрушению не только основания, но и самого строения.

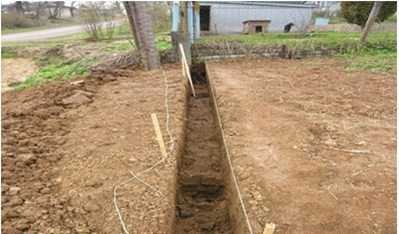

Изготовление траншеи для заливки бетонного основания

Изготовление специальной подушки

Прежде всего, стоит отметить, что мелкозаглубленный ленточный фундамент для дома из газобетона должен сам иметь прочное основание, для чего и производится изготовление специальной полушки.

  • Сначала на дно траншеи насыпают слой щебня толщиной не менее 10 см.
  • Затем поверх него размещают песок, уплотняя его и доводя общую высоту полушки до 20 см.
  • После этого некоторые мастера предпочитают установить слой гидроизоляции из рубероида, но это не является обязательным условием.

Вариант изготовления подушки

  • Далее заливают небольшой слой бетона, высота которого составляет 15-20 см. При этом стоит отметить, что все последующие работы можно будет производить только через 10 дней. Это делается для того, чтобы подушка для фундамента успела застыть, и бетон набрал более 50% своей прочности.

Совет!
Для экономии времени в процессе застывания подложки можно заняться изготовлением опалубки и металлических конструкций для армирования.

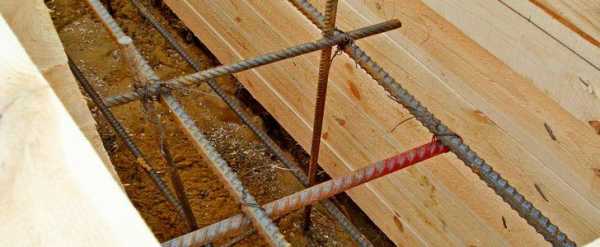

Принцип вязки арматуры при помощи стальной проволоки

Подготовка и заливка

Все мелкозаглубленные ленточные фундаменты в своей основе имеют каркас из металлической арматуры.

Ее изготавливают в виде двусторонней решетки, которую размещают в траншее на подушке.

  • Сначала металлические прутья перевязывают между собой при помощи стальной проволоки. Такой тип соединения считается самым оптимальным, поскольку он устойчив к усадке и является подвижным.
  • Сварные способы монтажа можно использовать только на углах. для создания прочной основы.
  • Стоит отметить, что инструкция по изготовлению данных конструкций предполагает, что арматура будет располагаться практически в самом верху. покрытая бетоном буквально на несколько сантиметров.

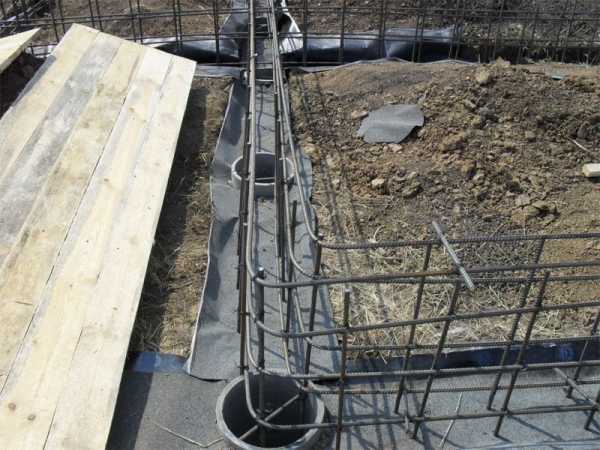

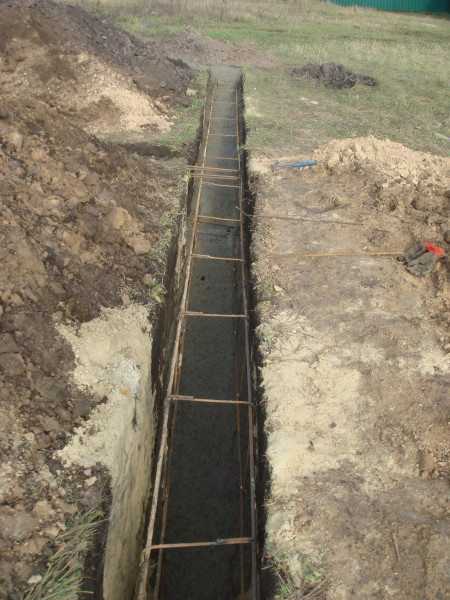

Установка армирования на подготовленную подушку

  • Далее изготавливают опалубку для фундамента. которая должна соответствовать высоте основания над уровнем земли. Ее можно сделать из старых досок с использованием различного крепежного материала.
  • После того, как все компоненты размещены в траншее и по ее бокам, можно производить заливку.
  • Бетон можно изготовить своими руками, но лучше заказать уже готовый раствор, который прямо с машины можно пересыпать в подготовленную траншею. В итоге это окажется немного дороже, но позволит сэкономить массу сил и времени.

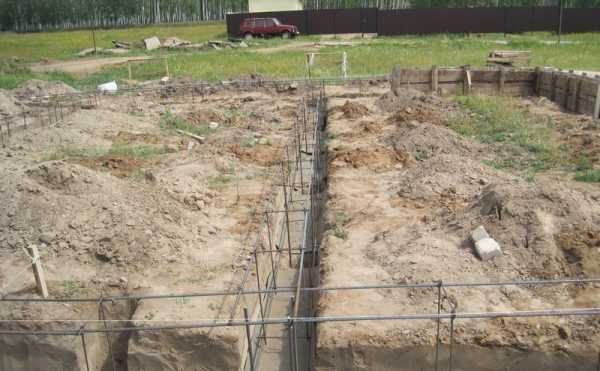

Любительское фото, показывающее подготовленную к заливке траншею с размещенной арматурой и опалубкой

  • При произведении этой работы необходимо равномерно размещать материал в траншее, заполняя все пустоты .
    Для придания фундаменту плотности и однородности можно использовать специальные вибраторы, которые утрамбовывают смесь и избавляют ее от пузырьков воздуха.
  • После того, как все фундаментные работы произведены, конструкцию следует накрыть пленкой и оставить высыхать. Для ускорения этого процесса под пленку можно поместить ветошь, смоченную в аммиачном растворе. Обычно цена этого материала не очень высока, а способность его вытягивать влагу поможет сократить процесс высыхания фундамента практически вдвое.

Совет!
Обычное время от заливки бетонной конструкции до полной готовности составляет несколько месяцев, но при необходимости строительство можно начинать уже через 20-30 дней.
Однако при этом стоит помнить о том, что фундамент еще не набрал максимальной прочности и может даже не застыл внутри, а это может привести к его деформации или другому виду повреждений при наличии больших нагрузок.

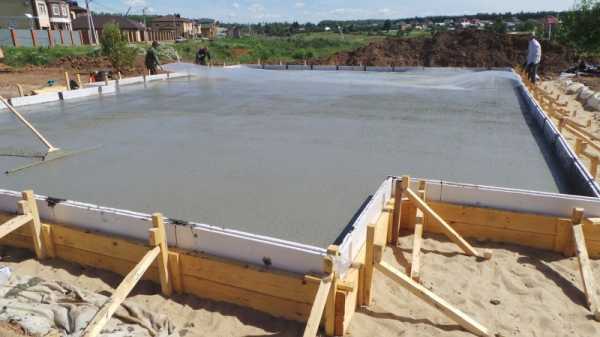

Заливка основания, производимая при помощи специальной техники

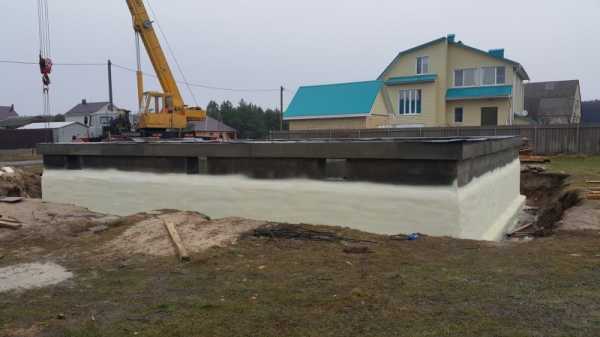

Защита от холода

Вопрос о том, как утеплить мелкозаглубленный ленточный фундамент поднимается только в холодных районах, где происходит глубокое промерзание почвы. Однако именно там этот тип основания устанавливать не рекомендуется. Данные конструкции в подобных районах быстро разрушаются и не могут выдерживать даже нескольких сезонов холодов.

Один из вариантов защиты от холода и влаги, предполагающий размещение изоляторов непосредственно в траншею перед самой заливкой

Именно поэтому стандартное утепление мелкозаглубленного ленточного фундамента производится в основном изнутри. Для этого можно использовать любой доступный материал, но при этом необходимо соблюдать инструкции по его монтажу, как при работе со стеной.

Совет!
Для сокращения расходов на утепление, этот процесс можно производить при помощи специальных жидких составов, которые не только защищают стены от холода, но и являются хорошими гидроизоляторами.
При этом они не требуют дополнительной зашивки или других отделочных работ.

Утепление основания при помощи пенополистирола

Подобный вид основания для здания может сэкономить значительное количество средств, времени и сил, но требует при этом определенных условий. Также становится понятно, что данный тип фундамента можно изготовить собственноручно, не прибегая к помощи посторонних или подсобников. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Мелкозаглубленный ленточный фундамент: устройство и технология строительства

Глядя на проект нового дома, владелец прикидывает, сколько кубов бетона и тонн арматуры придется уложить в фундамент. Без этого нет гарантии, что строение не треснет и не покосится под мощным давлением замерзшего грунта.

Принцип «копай глубже» вас не подведет. Он проверен веками. Однако, есть более экономный способ строительства. Он называется фундамент мелкого заложения и может применяться для возведения деревянных срубов и одноэтажных зданий каркасного типа.

Очевидно то, что неглубокий фундамент экономит массу денежных средств и времени. К сожалению, он может применяться не везде и не всегда. Как мы уже сказали, это хороший вариант для малоэтажных строений.

Закладывать мелкое ленточное основание можно лишь при условии, что под ним нет пучинистого грунта. В противном случае неравномерный подъем замерзшей почвы или ее просадка в переувлажненном состоянии вызовут критические деформации бетонной основы дома.

По своей конструкции мелкозаглубленный ленточный фундамент ничем не отличается от традиционного. Основная разница – глубина заложения, которая в данном случае не превышает 50-60 см. В чем же состоит главная технологическая «изюминка» такой конструкции, позволяющая ей противостоять сезонным колебаниям грунта?

Ответ очень простой. Выполняя устройство мелкозаглубленного ленточного фундамента, под бетон укладывают толстый слой песка. Он служит своеобразным буфером между природным грунтом и железобетоном. Небольшие колебания почвы поглощаются песчаной подушкой.

Вода, попав в песок, быстро уходит в низлежащие слои. Даже если она замерзнет, то ничего страшного не произойдет. Песчаная подушка равномерно поднимется под фундаментом, а после таяния льда вновь опустится. Зданию никакого ущерба от таких подвижек не будет.

Как известно, обычный ленточный фундамент закладывают глубоко (1,7-2,5 метра) вовсе не по причине недостаточной прочности железобетона. Такая глубина нужна для того, чтобы подошва оказалась ниже отметки промерзания грунта. В этом случае силы морозного пучения не давят на подошву снизу и дом стоит надежно.

Помня об этом, мы никому не советуем шутить с пучинистыми грунтами. Стройте фундамент мелкого заложения только на тех участках, где грунтовые воды стоят низко, а почва не имеет в своей структуре большого количества глины, пылеватого песка, торфяника или лессовидных суглинков.

Выгода от такого решения очевидна, поскольку смета на строительство фундамента мелкого заложения в 2-3 раза меньше стандартного. Трудоемкость и сроки возведения соответственно уменьшатся.

Технология строительства

Строится мелкозаглубленный ленточный фундамент своими руками в несколько этапов. Рассмотрим подробно каждый из них.

1. Разметив на участке по шнуру контур фундамента, нужно выкопать траншею. Ее ширина должна быть на 20-30 см больше ширины фундамента. Это нужно для установки щитовой опалубки и укладки широкой песчаной подушки, компенсирующей сезонные колебания грунта.

2. Отсыпается песчаная подушка толщиной 30-40 см. Особое внимание уделите плотности песка. Для этого его нужно послойно смачивать водой и тщательно трамбовать.

3. Готовят щиты из плит OSB или обрезной доски, ставят их в траншею и укрепляют клиньями и распорками из деревянных брусков. Шаг клиньев и распорок должен быть не менее 60 см, чтобы сырой бетон не распирал опалубочный каркас.

Если вы будете делать щиты из доски, обязательно обшейте их изнутри пергамином, который не даст цементному молоку уйти из бетона в грунт. По мере установки опалубки, нужно проверять ее горизонтальность и вертикальность. Сбивая щиты гвоздями, обязательно загибайте выходящие концы. Это облегчит дальнейшую разборку опалубки.

4. Армирование фундамента выполняется арматурой диаметром от 12 до 18 мм. Ее укладывают вдоль «ленты» в два-четыре ряда. Ставят два арматурных пояса: нижний и верхний. В единую пространственную конструкцию их связывают толстой проволокой или сваркой.

Не забудьте оставить зазор между нижним поясом арматуры и подошвой фундамента. Он должен быть в пределах 40-50 мм. Для этого подложите под стержни обрезки пластиковой трубы. Верхний пояс также не должен доходить до уровня заливки бетона на 3-5 см, чтобы металл не подвергался коррозии.

До момента установки опалубки нужно решить, будет ли делаться утепление мелкозаглубленного фундамента. Если да, то используйте это с умом и вместо обшивки опалубки пергамином закрепите на ней листы пенопласта толщиной 4-5 см. Они утеплят конструкцию и отсекут раствору путь для «побега» из опалубки.

5. Бетонирование также имеет свои тонкости. Бетон нужно укладывать не как попало, а сплошным горизонтальным слоем. Если вы будете заливать его короткими и высокими участками, то образуются вертикальные швы, которые ослабят конструкцию. Тщательное уплотнение бетона вибрированием или штыкованием также никто не отменял (каждые 20 см слоя).

Не спешите снимать опалубку, даже если вам кажется, что бетон достаточно тверд. Должно пройти минимум 5-6 дней до момента ее разборки.

6. Сняв опалубку, обмажьте верхнюю и боковые части бетона битумной мастикой или оклейте их рубероидом. Пазухи в траншее нужно засыпать песком, утрамбовать его, затем проложить по верху слой рубероида и сделать по нему бетонную отмостку (ширина 80-100 см, толщина 10-12 см).

Если все этапы выполнены аккуратно и правильно, то вам останется только подсчитать сэкономленные деньги и спокойно приступить к возведению стен.

Источники: http://fundamentdomov.ru/melkozaglublennyj-lentochnyj-fundament/, http://ofundamentah.com/vidy/lentochnij/111-melkozaglublennyj-lentochnyj-fundament-svoimi-rukami, http://greensector.ru/stroitelstvo-i-remont/melkozaglublennyjj-lentochnyjj-fundament-ustrojjstvo-i-tekhnologiya-stroitelstva.html

sam-doma.ru

100 фото и информация о применении этого типа основания

При капитальном строительстве дома наилучшим вариантом его основы будет железобетонный монолитный фундамент благодаря своей высокопрочности и лояльности к любым грунтам. К тому же от надежности фундамента зависит срок эксплуатации всего дома, а значит, в этом случае лучше не экономить на качестве материалов.

Достоинства и недостатки

Наиболее часто монолитные фундаменты используют при постройках частных жилых домов или хозяйственных сооружений. При сооружении подвального помещения в доме также безоговорочным вариантом фундамента будет монолитный. Чтобы лучше понимать, что он собой представляет, стоит рассмотреть фото монолитного фундамента в разрезе.

Среди его достоинств можно выделить следующие:

  • способность выдерживать повышенные нагрузки благодаря своей прочности;
  • сейсмоустойчивость, так как фундамент можно обустраивать в любом месте;
  • устойчивость к различным климатическим условиям, состояниям почвы при понижении или повышении температур;
  • возможность устройства даже на проблемных грунтах (пучины, пески) и близким расположением грунтовых вод, в том числе на болтах или торфяниках;
  • не требует отдельной заливки пола, предотвращает проникновение подземных вод и промерзлость, при этом в устройстве лаг нет необходимости;
  • отсутствие трещин на фундаменте;
  • простой процесс возведения фундамента без задействования специальной механизации;
  • способность выдержать даже два этажа.

Разновидности фундаментов

Монолитные фундаменты делят на виды:

Плитный – представляет собой цельную железобетонную плиту углубленную вглубь земли. В свою очередь она производится либо на специальном основании, либо на ленте в виде трапеции. В первом случае не требуется монтаж плиты на глубину промерзания грунта, что значительно экономит расход материалов.


Столбчатый – это соединенные при помощи ростверка столбы, которые монтируют по всему периметру дома. Такой фундамент обычно заглубляют либо мелко – для зданий облегченного типа, либо более углубленно – в случае возведения двух этажей.

Подготовка участка земли

Перед заливкой фундамента необходимо выполнить работы по очистке земельного участка под застройку от растительности, путем срезания верхнего слоя земли при помощи бульдозера на глубину 1,5 м. Глинистый слой котлована необходимо заменить гравийным или песчаным.

Главное помните, что чем тяжелее конструкция здания, тем толще нужно сделать фундамент. Наиболее часто используют плиты толщиной 40 см, но в исключительных случаях их значение может приблизиться к 1,5 м.

С помощью строительного уровня поверхность выравнивают, чтобы избежать не нужных уклонов, которые могут спровоцировать разрушение основы.

Устройство опалубки

Как правило, для сооружения опалубки используют доски толщиной от 25 мм и более. Обязательно соорудите распорки, для большей жесткости конструкции, предварительно проверив её ударом ноги. Если опалубка устояла, значит, конструкция достаточно прочная.

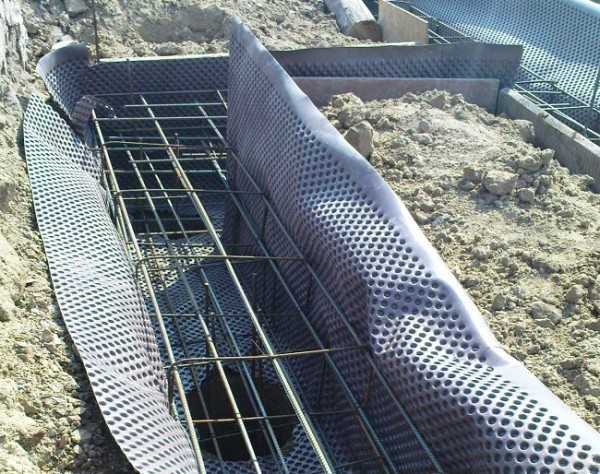

Устройство гидроизоляции

Устройство монолитного фундамента предполагает обязательное сооружение дренажной системы, гидроизоляции и теплоизоляции.

Для этого используют соответствующие дренажные, гидро- и теплоизоляционные материалы высокого качества. например, полиэтиленовую пленку или рубероид.

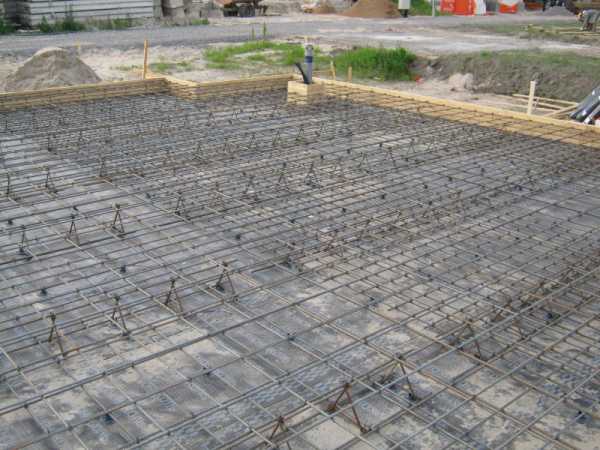

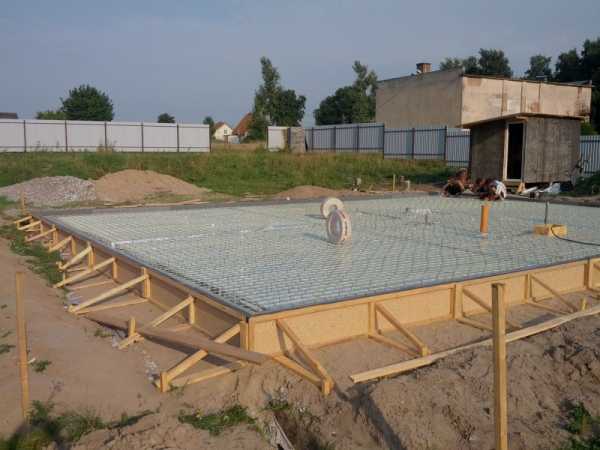

Процесс армирования

Для армирования фундамента понадобятся металлические прутки диаметром 16 мм, которые укладываются крестообразно в два ряда: верхний и нижний. Расстояние от поверхности должно составлять около 5 см. Шаг между прутками оставляют около 20 см.


Стержни соединяют проволокой из высококачественной стали. При желании возможно обустроить пол с подогревом. Для этого нужно использовать специальную сетку.

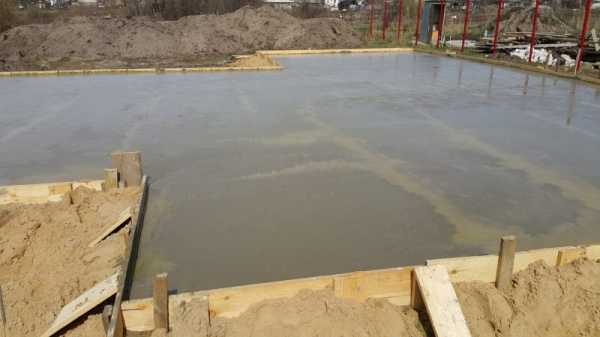

Заливка фундамента

Для заливки стоит использовать высококачественный бетон. Например, марки М300 и выше с коэффициентом водонепроницаемости более W8, морозоустойчивости — F200 и более, подвижности – П3.


Заливка проводится единоразово. Затем она сохнет определенное время до полного высыхания. Только после этого можно переходить к следующим действиям.

При правильном расчете и устройстве монолитного фундамента собственными силами, основа вашего дома будет прочной и неуязвимой.

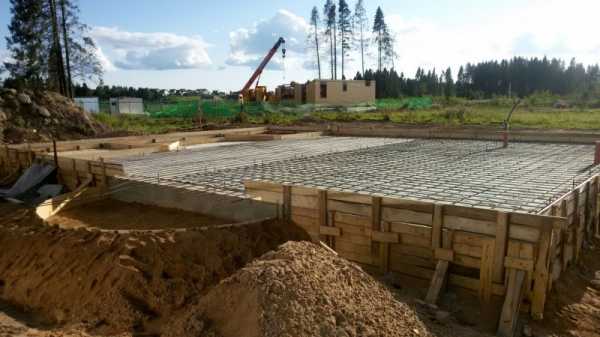

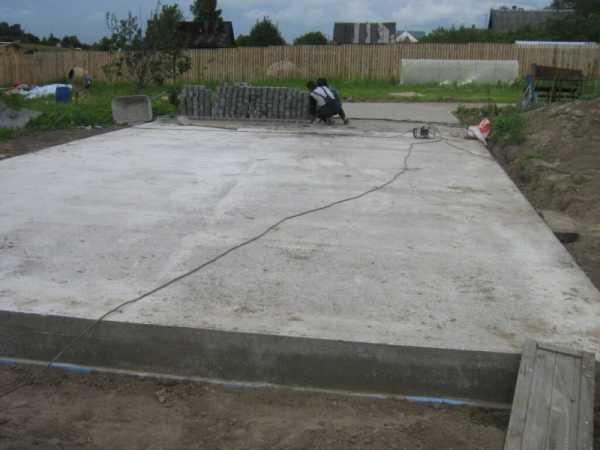

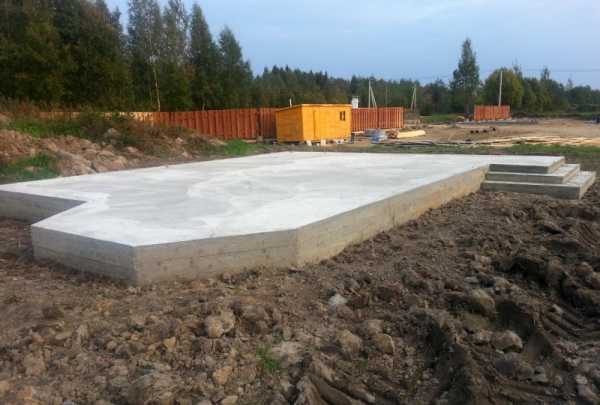

Фото монолитного фундамента

Также рекомендуем посетить:

mojdominfo.ru

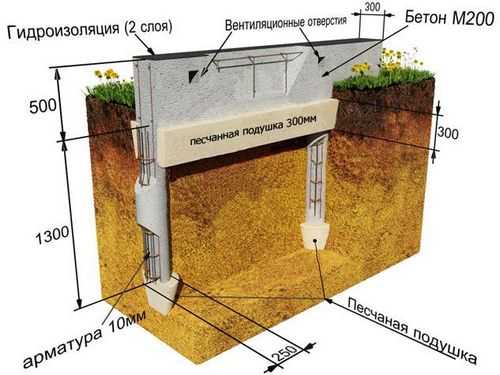

Как сделать разрез фундамента. Разрез фундамента. Свайные, столбчатые и ленточные монолитные фундаменты в разрезе.

Какой бы ни был фундамент у здания, в первую очередь, он играет роль опоры, которая удерживает конструкцию возведенного объекта. Кроме того, базис позволяет защитить строение от различных сейсмических угроз. Он также играет роль гидроизоляции и теплоизоляции для цоколя. Качественный фундамент должен успешно справляться со всеми этими функциями. Это зависит не только от его конструкции, но и от того, насколько хорошо он был подобран для конкретного случая. Вывод о том, подходит ли данный тип фундамента, можно сделать только после того, как будет изучен продольный и поперечный разрез конструкции основания. Поэтому в данной статье расскажем об этом подробнее, а также узнаем, как сделать разрез фундамента.

Разновидности основания

Всего различают четыре типа фундамента:

  1. Плитный.
  2. Свайный.
  3. Ленточный.
  4. Столбчатый.

Характеристики:

  1. Плитный фундамент выполняется в виде монолитной плиты, которая фиксируется на грунт.
  2. Свайный базис обустраивается в виде балочной конструкции, фиксирующейся на стержни, вкрученные в грунт.
  3. Под ленточными фундаментами понимают основания, которые выполнены в виде относительно прямой стены, заглубленной в грунт. Её ещё называют лентой. Она повторяет контуры фасада.
  4. Столбчатый фундамент обычно состоит из прочной конструкции балок.

Каждый из указанных разновидностей базиса существенно друг от друга отличается. Поэтому прежде, чем выбрать наиболее подходящий из них для конкретного случая, требуется тщательно изучить особенности их структуры. Причем к решению этого вопроса нужно подходить очень внимательно. Далее рассмотрим фундаменты в разрезе. Ленточному типу уделим немного больше внимания.

Разрез ленточного фундамента

Ленточные монолитные фундаменты в разрезе

Для сборки такого типа базиса могут использоваться три разных вида строительных материалов – это кирпичи, блоки и бетон. В каждом из случаев структура данного основания будет примерно одинаковой. При изучении устройства и конструкции ленточного базиса можно видеть следующее:

  1. Основание лежит на насыпной подушке из гравия и песка, толщина слоя которого достигает 150-200 миллиметров. Благодаря наличию такой подушки увеличивается несущая способность опорного грунта.
  2. При этом на подсыпке находится слой гидроизоляции и плита нижней части фундамента. Гидроизоляция обязательно должна быть при устройстве фундаментов, заглубленных с низкой несущей способностью.
  3. Если базис закладывается в плотные грунты, то подошва может быть установлена с помощью укладки особых фундаментальных блоков. Вместо этого допускается заливать бетон в заранее открытую траншею, расположенную на дне котлована. Обычно ширина подошвы составляет 600-1100 миллиметров.
  4. На подошву опирается стена фундамента. В некоторых случаях основой для неё служит насыпная подушка. Стена может состоять из кирпича, блоков или возводится с помощью заливки бетона в армированную опалубку. С внутренней и внешней её стороны обустраивается слой утеплителя и вертикальная гидроизоляция. Чаще всего ширина стены основания составляет 400-600 миллиметров. Это без учета утеплителя и гидроизоляции. Высоту базиса можно рассчитать, суммировав размеры глубины промерзания грунта, высоту цоколя и размеры плиты-основания.
  5. Роль ростверка в этом случае играет верхняя грань основания. Поверх стен допускается залить дополнительный армирующий пояс, благодаря которому сгладятся дефекты кладки.

При изучении торцевого разреза ленточного базиса можно различить структуру плиты треугольного сечения (отмостки), которая примыкает к цоколю примерно на линии нулевого уровня грунта. Эта плита защищает грунт, примыкающий к базису, от воздействия влаги и низких температур, что позволяет значительно снизить степень его деформации и пучения.

Монтаж базиса фундамента

Для возведения такого основания потребуются следующие материалы:

  1. Цемент.
  2. Песок крупной фракции.
  3. Щебень (мелкий).
  4. Арматура.
  5. Вязальная проволока.
  6. Металлическая опалубка (можно использовать деревянную).

Для возведения базисов разного типа потребуется различное количество строительных материалов. Для этого вам уже должны быть известны предварительные размеры будущей конструкции. При строительстве жилого дома с несколькими комнатами, прихожей, подсобным помещением нужно учитывать следующие значения:

  • размер периметра постройки,
  • необходимое количество перегородок,
  • общая длина выкапываемой траншеи.

Проведение расчетов:

  1. Для заливки рекомендуется использовать ленту шириной 600 миллиметров и высотой 900 миллиметров. Тогда для того чтобы получить требуемое количество бетона, нужно умножить три числа: общую длину траншеи, ширину ленты (в метрах), высоту ленты (в метрах).
  2. Также можно посчитать требуемое для подушки количество песка. Так как траншея не может быть ровной, то в расчетах лучше использовать среднюю толщину подушки. Для того чтобы получить необходимый объём песка, нужно умножить три числа: общую длину траншеи, ширину ленты (в метрах) и среднюю толщину подушки (в метрах).
  3. Для возведения каркаса нужно взять арматуру сечением 13 миллиметров, а для перемычек 8-9 миллиметров.

Монтаж ленточного фундамента выполняется следующим образом:

  1. Сначала необходимо выкопать траншею, учитывая, что на дно будет засыпаться подушка.
  2. После этого в вырытую траншею засыпается и утрамбовывается подушка.
  3. Теперь следует приступить к установке опалубки, которая фиксируется рейками. Для обшитых жестью щитов используются струбцина.
  4. Перед укладкой каркаса в траншею на выложенную в ней подушку нужно залить слой бетона толщиной 70-100 миллиметров. Подушку следует установить так, чтобы она получилась по всему объему равноудаленной от краев ленты. Также важно, чтобы нигде не выступала арматура.
  5. После чего следует зафиксировать полученную конструкцию и приступать к заливке. Чтобы фундаментом можно было пользоваться, придется подождать 21 день, пока он окончательно затвердеет.

Разрез плитного фундамента

Разрез фундамента: чертеж

  1. Плиточный фундамент в разрезе похож на ленточный. Но в этом случае ширина ленты совпадает с габаритами фасада строения. Остальное, в том числе устройство в продольном сечении, будет такое же, как и у ленточного.
  2. Так, глядя на разрез фундамента в самом низу можно видеть подсыпку, которая закрыта защитой от воздействия влаги. В качестве гидроизоляции обычно используется раскатанный рулон рубероида.
  3. Выше на подсыпке лежит монолитная плита, которая залита в съемную опалубку. Она также имеет две горизонтальные решетки в качестве арматуры. Между ними устанавливаются гладкие штыри.
  4. Вокруг основания заливается пояс отмостки, ширина которого составляет от 0,7 до 1,2 метра.
  5. Для утепления фундамента на торцы плит навешиваются термостойкие панели. Общая толщина плиты составляет примерно 500 миллиметров.

Из этого можно сделать вывод, что такое основание относится к незаглубленным базисам плавающего типа. Роль ростверка здесь играет верхняя поверхность плиты.

Свайный фундамент: разрез

  1. Такой тип базиса состоит из свайного поля, которое представляет собой ряд заглубленных опор. Минимальная глубина заглубления 2,3-2,5 метра, максимальная – 24 метра. Поверх опор устанавливают балку или плиту ростверка.
  2. Диаметр каждой опоры составляет не более 0,9 метров. Длина и ширина балки варьируется от 400 до 600 миллиметров. При этом толщина ростверка составляет от 200 до 300 миллиметров.
  3. Разрез свайного фундамента зависит от вида используемого опорного элемента. Так, различают железобетонные сваи, винтовые или деревянные. Первые из них представляют собой устойчивый стержень, имеющий круглое сечение. Их структура может быть полой либо монолитной с цилиндрической пятой. Винтовая свая – это обычная труба, на которую с помощью сварки в нижней части приварены лопасти, а в верхней – фиксирующие опоры. Деревянные сваи представляют собой цилиндр с каноническим наконечником.
  4. В некоторых случая опора заглубляется в ростверк примерно на 30-50 миллиметров. При этом её армирование выполняется совместно с армированием ростверка.
  5. В состав цоколя свайного фундамента входят 2 слоя: отделка и теплоизолятор. Лежит он на отмостке, которая окружает контуры основания.

Столбчатый фундамент: разрез

Такой тип базиса имеет схожую конструкцию со свайным основанием. Он состоит из коротких свай, имеющих круглую или квадратную форму. На них укладывается ростоверк, выполненный в виде бетонных балок. Если взглянуть на разрез такого основания, то можно увидеть следующее:

  1. На подсыпке из песка лежит подушка, в виде плиты толщиной до 350 миллиметров.
  2. Сверху неё устанавливается столб, который может быть монолитным или блочным.
  3. Поверх столбов укладываются бетонные балки шириной 400-800 миллиметров.
  4. Вокруг контура фундамента имеется залитая отмостка. Если используется базис с высокими столбами и короткими балками, в неё укладывается кирпичный цоколь.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

polvam.ru

Армирование ленточного фундамента - чертежи и примеры расчета

Невзирая на объемы и трудоемкость процесса установки и большое количество расходуемых материалов, все же, технология ленточного фундамента характеризуется простотой.

Ленточный фундамент” width=”400″ height=”300″ />

Полоса из железа и бетона, охватывающая строение по всему его периметру, зовется ленточным фундаментом. Эта лента закладывается абсолютно под все стены здания: как под внутренние, так и под внешние.

Ленточный фундамент одинаково хорошо подходит и под бетонный, и под каменный, и под кирпичный, и даже под дом, в основе которого лежат масивные перекрытия. Более того, ленточный фундамент – идеальное решение для обустройства цокольного этажа или подвала.

Закладывание ленточного фундамента следует производить ниже уровня промерзания почвы, примерно на 20 см. При этом, не следует превышать отметку в 50-70 см в глубину. Толщина фундамента прямо пропорциональна толщине стен, строительному материалу, и примерно рассчитанной силе давления несущей конструкции.

Существует 2 типа ленточного фундамента:

  1. Мелко углубленный.
  2. Заглубленный.

Первый, как правило, используется для возведения здания из дерева и камня с невысоким удельным весом конструкции. Прокладывать мелко заглубленный фундамент можно только на не сыпучих грунтах. Максимальная глубина заложения 50-70 см. Углубленный фундамент служит основой для больших домов с тяжелыми стенами или перекрытиями.

Армирование проводится для того, чтобы придать фундаменту дополнительную прочность в виде внедряющихся во внутрь сооруженной опалубки металлических стрижей или арматуры. После этого послойно заливают бетон.

Заключительным этапом является гидроизоляция при помощи рубероида или мастики. Это действие значительно повышает эксплуатационные характеристики всей конструкции.

Подобная технология строительства дает фундаменту возможно выдерживать более высокие нагрузки, давящих сверху сложных архитектурных решений.

Чертежи

Чертеж ленточного фундамента

Использование чертежей для армирования ленточного фундамента обязательно, если вы хотите соорудить надежную долговечную конструкцию. Используя чертежи можно вычислить все необходимые параметры, расход материалов, а также произвести армирование конструкции в соответствии с технологией.

На примере чертежей можно подробно рассмотреть схему армирования фундамента или любой другой конструкции.

В основном в них отображаются:

  1. Возможные нагрузки действующие на фундамент дома.
  2. Правильную схему армирования фундамента с обозначением всех пересечений и узлов.
  3. Правильное армирование перекрытий и углов.

Схема монтажа фундамента должна отображать:

  1. Фрагмент фундамента в поперечном сечении с обозначением всех параметров.
  2. Наличие песочной подушки.
  3. Уровень заглубления фундамента в грунт.
  4. Фрагмент арматуры с обозначением ее параметров.

Как правильно начертить?

Пример чертежа котлована

Любое строительство фундамента начинается с рытья котлована. Именно этот начальный этап следует учитывать при проектировании конструкции. Комплект чертежей должен включать и чертеж котлована под фундамент. Разберем, как правильно вырыть котлован под фундамент.

Для каждого типа фундамента существуют определенные данные установленные СНиП по технике безопасности. Подобную таблицу легко найти в интернете.

Рассмотрим вариант задачи рытья котлована и пошаговую инструкцию как нарисовать чертеж.

Задача. Участок без перепадов высот, значение абсолютной отметки существующего грунта 51,3. Отметка 0,000 в условном значении – 52,07. Отметка низа плиты фундамента -3,000. Бетонная подготовка предусмотрена для размещения под плитой, толщиной в 100 мм. Участок под стройку не стеснен хозяйственными строениями, почва – суглинок.

Следует обратить внимание на то, что относительные отметки на чертеже как правило указываются с двумя знаками после запятой, а относительные – с тремя:

  1. Производим вычисление абсолютной отметки низа плиты фундамента: 52,07 – 3,0 = 49,07 м.
  2. Производим вычисление абсолютной отметки дна котлована: 49,07 – 0,1 = 48,97 м.
  3. Глубина котлована: 51,30 – 48,97 = 2,33 м.

Удобнее всего за угол откоса котлована принять значение в 45 градусов.

Ознакомимся с поэтапным примером выполнения чертежа котлована:

  1. Выполняем нанесение на бумагу сетки состоящей из крайних осей и контура фундамента котлована.
  2. Выполняем отступ наружу на 100 мм от контура фундамента. Получаем контур подготовки.
  3. Выполняем отступ наружу на 500 мм от контура подготовки. Эта цифра служит допустимым минимумом откоса, оговоренного нормами (в предыдущей редакции он составлял 300 мм). Это будет линия дна котлована.
  4. Далее следует выполнить отступ от границы дна котлована, 2,33 мм. Поскольку откосы находятся под наклоном в 45 градусов, то их высота, в плане, равна глубине котлована. Этот отступ послужит линией верха откоса. По ней следует нанести условное обозначение для откосов в виде штрих пунктира из длинных и коротких черточек, пролегающих перпендекулярно контуру.
  5. После предыдущего шага, все, уже лишние, линии следует удалить. К ним относятся: линия фундамента и контура подготовки. Нанесите отметку дна котлована и отметку уровня земли.
  6. Выполняем нанесение недостающих размеров: привязки углов котлована к отстоям.
  7. Вносим правки и примечания об соответствии относительных отметок абсолютным.
  8. По желанию выполняем зарисовку макета фундамента в поперечном разрезе с обозначением всех необходимых отметок.

Плюсы и минусы

Плюсы:

  1. Укладываемые в конструкции различного типа бетонные смеси имеют хорошую жесткость.
  2. Устойчивость конструкции к большим нагрузкам, при которых она способна принимать различные формы.
  3. Долговечность конструкции.
  4. Устойчивость к резким перепадам температур.
  5. Приобретение материалов высокого уровня жесткости.
  6. Армирование проводится в том случае, если необходимо уберечь фундамент от сильных нагрузок, механических повреждений, растяжений, проседаний.
  7. Благодаря армированию фундамента, образование трещин, которые могут образоваться при усадке дома, сводится к минимуму.

Минусы:

  1. При проектировании необходимо взять во внимание увеличение веса конструкции за счет армирования фундамента.
  2. В процессе укрепления уже готовой конструкции, при выполнении работ по ее перестройке могут возникнуть проблемы.

Сегодня, армированию подлежат фундаменты для:

  1. Конструкций монолитных зданий.
  2. Частных жилых коттеджей.
  3. Перекрытий.

Расчет расхода материалов

ленточного фундамента” width=”531″ height=”219″ />

Для того, чтобы рассчитать необходимое количество материалов, следует знать некоторые параметры:

  1. Ширину фундамента.
  2. Его длину.
  3. Высоту отливки.
  4. Ширину пояса.

Рассматривать на примере будет удобнее, поэтому в нашем примере ширина фундамента составит 5 м, длина 10 м, высота отливки 0,3 м, ширина пояса 0,2 м.

В первую очередь, необходимо вычислить полный объем отливки. Для этого, при использовании нехитрых формул, узнаем периметр основания, а потом полный объем отливки умножив периметр на ее высоту и ширину пояса.

По формуле это будет выглядеть так:

  • Р = АВ + ВС + СD + АD = 5 + 10 + 5 + 10 = 30;
  • V = 30 х 0,3 х 0,2 = 1,8;

Но на этом подсчеты не заканчиваются. Узнав самый главный параметр – объем отливки, занимающий 1,8 квадратных метров, следует рассчитать объем внутренней части фундамента, конкретнее говоря, того, что находится внутри фундаментной ленты.

Для этого, необходимо умножить ширину и длину основания на высоту отливки, в итоге у нас получается: 5 х 10 х 0,3 = 15 кубометров – это общий объем.

Объем отливки: 15 – 1,8 = 13,2 метров кубичных.

В итоге, следует узнать количество арматуры, которое потребуется для армирования.

К примеру, диаметр составляет 13 мм, в отливке – 2 горизонтальные нити, т.е. 2 прута, по вертикали прутья будут располагаться через каждые полметра. Поскольку периметр фундамента заранее известен – 30 м, то 30 х 2 (горизонтальные прутья) = 60 м. Расчет вертикальных прутьев: 60 х 2 + 2 = 122 прута (120 интервалов по 0,5 м и два по краям).

К данной сумме следует прибавить еще по одному пруту на угол здания. В общем получится 126 прутьев.

К примеру, высота прута составляет 60 см. В итоге: 126 х 0,6 = 75,6 м.

В конце расчетов производим вычисление материалов на опалубку.

Вообразим, что опалубка будет сооружаться с досок толщиной в 3 см, длиной в 7 м и шириной 25 см. Узнаем площадь боковых поверхностей: периметр следует умножить на высоту отливки, а затем на 2 (это запас без учета уменьшения внутреннего примера против наружного): 30 х 0,3 = 9 метров квадратных.

Площадь доски для опалубки: 7 х 0,25 = 1,75 квадратных метров; 9/1,75 = 5,14. Округлим вычисленное число 5,14 к 6. Это и будет необходимое количество досок – 6 досок длинной в 7 метров.

После проведения вычислений вы получите округленное количество необходимых материалов.

househill.ru

Разрез фундамента

Я не знаю, где вы взяли эти срезы

Фундамент, как правило, имеет форму прямоугольника. Но если смотреть с точки зрения вероятности, то первый более правильный.


Для более правильного понимания нужно вспомнить, что такое разрез здания либо фундамента, а также главные характеристики и назначение основания любой постройки. Это такое изображение, которое получается, если представить строение разделенным пополам вертикальной плоскостью. Разрезы, которые делаются на архитектурных и строительных чертежах, имеют конкретное предназначение. Благодаря им можно более детально обозначить конструктивные особенности будущей постройки. Они помогают тщательно спланировать детали отдельных помещений и объемных конструктивных элементов.

На архитектурном разрезе не показывается внутренняя конструкция фундаментов. Все необходимые размеры наносятся на детализированный конструктивный. Для этого можно использовать продольные и поперечные формы, а также простые либо ступенчатые. Наиболее часто используется простой тип. Взгляд при этом принято направлять снизу вверх, справа налево. Для более углубленного понимания предстоящих работ можно выполнять не только общей, но и местные разрезы. На них обозначаются различные нюансы конструкции, которые не видны достаточно хорошо на общем чертеже.

Разрез основания следует выполнять по определенным технологическим правилам. Первый этап – подготовительные работы. Только после их завершения можно приступать к процессу сооружения фундамента. Подготовительные работы включают в себя выбор площадки под постройку и тщательный анализ почвы на месте будущего строения. От того, какой грунт располагается на данном земельном участке, зависит тип закладываемого основания, его вид и форма. От правильности выбора зависит в конечном итоге надежность и долговечность всей постройки. Не говоря уже о материальных затратах, которые также необходимо грамотно спланировать.

После досконального анализа грунтов можно приступать к подготовке площадки под строительство. Ее следует очистить и разровнять. Убираются остатки корней деревьев, снимается верхний слой почвы, содержащий мусор. Затем роется котлован либо траншея. При этом рекомендуется не вывозить за пределы участка грунт, выкопанный при устройстве котлована. С его помощью следует сделать грамотную планировку всего участка.

При правильном планировании фрагмент участка, на котором находится постройка, обязательно должен располагаться несколько выше всей остальной территории. Таким образом, можно максимально обезопасить будущее строение от разрушительных воздействий подземных вод и возможным подтоплений во время таяния снега весной. Для средней полосы России это является немаловажным фактором. За счет вынутого из земли грунта обустраивается площадь участка, расположенная вокруг дома по всему его периметру.

После подготовки можно начинать работы по возведению выбранного типа основания. Это может быть столбчатый, свайный или ленточный фундамент. В любом случае вырытое в земле заглубление под основание здания должно иметь форму прямоугольника.

mdkinvest.ru

Разбивка фундамента своими руками: устройство траншеи

На начальном этапе работ, связанных со строительством частного дома, прежде всего следует определиться с его типом и иметь в наличие уже утвержденный генеральный план. Затем на земельном участке проводится правильная разбивка фундамента, которую можно сделать своими руками или обратиться за помощью к геодезисту. Какой именно вариант лучше подойдет, решает сам хозяин. Но если на участке отмечаются большие неровности и откосы, он близко располагается к водоему или крутому обрыву, то лучше обратиться к специалисту. Чтобы в будущем не возникало проблем, связанных с большой усадкой фундамента дома.

Ленточный фундамент отлично подходит для домов с цокольным этажом или подвалом.

Что представляет собой разбивка фундамента

Данный этап работы заключается в переносе габаритных осей строения и разметке линий фундамента непосредственно на грунтовое основание участка.

Этот процесс, соответственно, проводится до начала рытья траншеи или котлована, предназначенных под основание дома. Габаритной осью здания принято называть условную линию, которая обычно проходит по центру или границам расположения конструктивных перекрытий или других элементов. К этим линиям привязывают размеры как несущих элементов строения, так и самого фундамента.

Чтобы сделать правильно разбивку осей, необходимо:

Ленточный фундамент в разрезе.

  • определенное количество деревянных колышков или металлических брусков, длина которых должна быть не менее 1 м;
  • деревянные дощечки;
  • веревка или тонкая проволока;
  • красная краска;
  • куски красной ткани;
  • молоток;
  • гвозди;
  • рулетка.

Чтобы вся работа по разбивке фундамента была правильно выполнена, согласно проектной документации требуется проверить на полное соответствие все углы обноски, потому что стены помещений пересекаются обычно под прямым углом. Если перекрытие будет проводиться с использованием стандартных элементов, то в этом случае необходимо точно перенести на основание все габаритные размеры осей. Для более точного измерения рекомендуется все обмеры проводить по 2 раза, причем с разных концов линии.

Вернуться к оглавлению

Разбивка фундамента своими руками

Подготовка участка:

  1. На вычищенной от деревьев, кустарников, травы и другого мусора площадке определяют 2 точки, которые будут фиксировать самую длинную ось на плане сооружения. В этих точках устанавливают колышки, между которыми протягивают тонкую проволоку или веревку. Точки следует выбирать так, чтобы в пространстве между ними можно было уместить всю переносимую на данный участок ось.
  2. К колышкам следует вбить дощечки, а в каждую дощечку необходимо не до конца вбить гвоздь. Теперь за данные гвозди требуется закрепить проволоку или веревку. Количество гвоздей, вбитых в дощечку, напрямую зависит от количества линий, которые следует перенести на основание. Например, если с координационной осью не будет совпадать внешняя грань, то ее в этом случае требуется выносить отдельно.
  3. При разбивке криволинейных оснований вначале выносят основные оси, потом определяют центр кривизны и непосредственно сам центр, куда вбивают колышек. Затем из данного центра выставляют уступ подошвы и криволинейный верх фундамента, стен и цоколя.
  4. Точно так же необходимо сделать разметки с остальными осями. Потом, используя отвес с грузиком, переносят точки пересечения проволоки или веревки на грунт. Это проводится для обозначения габаритных размеров фундамента под будущий дом. Полученная конструкция называется обноской.

Вернуться к оглавлению

Устройство траншеи или котлована

Ленточный фундамент.

  1. Непосредственно от самого края фундамента размещают колышки обноски с дощечками на расстояние не менее 1 м 50 см. Потому что для качественного котлована и предотвращения возможного осыпания грунта будет выкопана яма со слегка наклонными стенками. Не менее важно, что при этом обноска не пострадает, и ее целостности ничего не будет угрожать.
  2. При выкапывании котлована веревку или проволоку необходимо снять, а по окончании земляных работ вновь натянуть. Столбики обноски рекомендуется заглублять в землю не менее чем на 40 см в глубину, в противном случае при любом случайном задевании они легко будут выходить из грунта. Важно, чтобы дощечка с гвоздями для крепления веревки или проволоки была установлена над уровнем земли минимум на 60 см. Дощечки должны быть установлены строго параллельно координационным осям или стенам фундамента, одновременно их необходимо устанавливать на одном вертикальном уровне по сравнению друг с другом.
  3. Такую разметку осей и граней можно сделать своими руками до устройства обноски, но только на ровном основании. Для этого вначале вбивают столбики в землю, обозначают углы и линии пересечения габаритных осей и граней фундамента. При последующем устройстве обноски ориентируются уже только по этим столбикам.
  4. Для дополнительного удобства при использовании установленной обноски рекомендуется на дощечках сделать краской дополнительные надписи. То есть обозначить номер элемента обноски или написать основные параметры фундамента. Если для обустройства котлована будет привлекаться специальная техника, то в этом случае на каждую дощечку необходимо привязать кусок ткани красного цвета, чтобы водитель не снес обозначающие элементы и не нарушил тем самым целостность обноски.
  5. Непосредственно на основание переносить габаритные оси со всеми пересечениями под определенным углом удобнее всего посредством теодолита, то есть специального геодезического инструмента, предназначенного для измерения углов. Если такого прибора нет в наличие, то тогда используют другие подручные средства: египетский треугольник, ватерпас для определения правильности вертикального угла и шнур.
  6. Если по плану дом или его какая-нибудь часть образуют прямоугольник, то насколько правильно он будет перенесен на основание, можно проверить путем измерения его диагоналей, которые должны быть равны между собой.
  7. Используя известь, сухой цемент или краску необходимо обозначить границы траншеи или будущего котлована. После это веревку или проволоку снимают на время, чтобы было удобнее без каких-либо препятствий провести требуемые земляные работы своими руками. Линию границы котлована можно расположить на самом разном отдалении от внешних граней фундамента, обозначенных обноской. Для дома с подвалом допускается максимальное отдаление границ от вырытого котлована, и они могут составлять до 1 м 50 см. В этом случае обноску необходимо сделать своими руками, отступив еще больше от пересечения осей.
  8. В завершение всех земляных работ обноску снова восстанавливают, здесь сориентироваться помогают дополнительные колышки, вбитые в грунт на расстояние до 3 м от самой обноски, которые являются продолжением ее линий.

Выкапывать траншею или котлован рекомендуется непосредственно перед самой закладкой фундамента, чтобы таким способом избежать большого скопления воды во время внезапного дождя. Если по каким-то причинам вода попала на строительную площадку, то ее удаляют вместе с жижей. Специалисты советуют не отводить слишком много времени для разбивки осей фундамента, например до 3-4 месяцев. Потому что это отрицательно скажется на разбивке, проводимой на пучинистом грунте, который может съехать и сдвинуть разбивку. А после этого потребуется все снова тщательно перемерить и правильно переустанавливать колышки разбивки.

moifundament.ru

Чертеж и возведение монолитного ленточного фундамента

Без проектной документации невозможно возведение загородного коттеджа. Для строительства садового домика проект не требуется. Однако без эскиза не получится разметить пятно застройки. Поэтому владельцу участка необходимы минимальные познания в проектировании, советы профессионалов для отдельных этапов строительства.

Как изготовить чертеж фундамента?

На начальном этапе необходимо определиться с габаритами здания, получив четыре оси наружных стен. Затем в проект добавляются оси внутренних несущих стен, тяжелых перегородок с учетом факторов:

  • ограждающие конструкции должны выдерживать вес облицовок, перекрытий, стропильной системы, кровли
  • при выборе стенового материала, которому необходима защита от намокания, солнечного ультрафиолета, облицовка рациональнее использовать вентилируемый фасад с заложенным внутрь него утеплителем
  • затем производится сбор всех нагрузок на фундамент, грунт под ним (вес конструкционных, облицовочных материалов кровли, перекрытий, стен, ветро-снеговых нагрузок)
  • после чего, можно вычислить ширину подошвы

Затем на эскизе достаточно добавить две линии (внутрь, наружу периметра) от осей ленточного фундамента. По этим шнурам будут монтироваться щиты опалубки, струна по осевым линиям позволит контролировать отклонения геометрии монолитного фундамента.

Простейший метод проектирования

При расчете отдельных элементов ленточного фундамента потребуются таблицы СП 22.13330 или Руководства В. С. Сажина. Технология расчета ширины ленты имеет вид:

  • подсчет сборной нагрузки
  • определение грунта визуально либо скатыванием в жгут
  • деление полученной цифры на расчетное сопротивление грунта, взятого из таблиц для конкретной почвы на участке (минимальное значение для компенсации возможной ошибки)

Глубина залегания для МЗЛФ составляет 0,3 – 1 м в зависимости от УГВ. Заглубленные ленты опускают ниже отметки промерзания на 0,4 – 0,6 м. Высота цокольной части фундамента зависит от предпочтений застройщика:

  • при заливке ленты на отметке 10 – 20 см от уровня земли можно выполнить пол по грунту, резко сократив бюджет строительства
  • при подъеме на 40 – 60 см используется перекрытие по балкам или плита, в цокольной части необходимы продухи вентиляции
  • если планируется подземный этаж, высота цокольной части зависит от уровня чистового пола в нем

По результатам расчетов можно изготавливать чертеж для выноса осей в пятно застройки, проведения земляных работ.

Эскиз ленточного фундамента

Для точного чертежа монолитного фундамента необходим доступ к профессиональным графическим редакторам Автокад, Компас, Солид Ворк, Архикад. Поэтому для садовых построек чаще используют бумажные эскизы. На нем необходимо отметить оси стен, вспомогательные конструкции (печь, внутреннюю лестницу, крыльцо, камин), прочертить контуры фундаментной ленты.

Схема армирования

Для любого ленточного фундамента необходимо армирование, если предполагается изготовление монолитной конструкции по месту. Схему расположения нижнего, верхнего арматурного каркаса можно изобразить на этом же чертеже. Она понадобится для составления сметы при покупке прутков, проволоки, прокладок, подставок. При вычерчивании схемы необходимо учесть:

  • запрещена стыковка стержней в углах внахлест, арматура изгибается под прямым углом, стыкуется внахлест на соседней стороне ленты
  • при наращивании прутков по длине перехлест должен быть 60 – 70 см
  • в сопряжениях стен стержни стыкуются аналогично углам (изгиб, запуск на соседнюю сторону)
  • защитный слой (расстояние от поверхности бетона до арматуры) составляет 1,5 – 4 см

При ширине ленты меньше 15 см достаточно одного прутка в каждом поясе. В широких лентах минимальное расстояние между стержнями (в свету) должно быть больше 35 мм (низ), 40 мм (верх). Арматура необходима в нижней части у подошвы, возле верхней грани конструкции. В средней части ленту армируют только при ее большой высоте (от 0,7 м).

Технология строительства

Для монолитного фундамента применяется стандартная методика строительства, состоящая из этапов:

  • натурный вынос осей
  • отрывание траншей/котлована
  • отсыпка фундаментной подушки
  • гидроизоляция подошвы
  • монтаж опалубки
  • армирование
  • бетонирование
  • поверхностная гидроизоляция

Для снижения сил пучения утепляется отмостка, боковая поверхность ленты, на уровне ее подошвы укладываются дрены. На каждом этапе имеются нюансы, позволяющие снизить объем работ, повысить ресурс конструкции.

Разметка, котлован

Перед выносом осей в пятно застройки необходимо расположить здание на участке для нормальной эксплуатации инженерных систем, плодородного слоя, самого жилища. Например, с уличной стороны часто присутствует парковка, септик наружной канализации требует периодического опорожнения, поэтому так же размещается ближе к улице. Он должен отстоять от фундамента на 4 м минимум для обеспечения санитарной зоны.

Здесь же монтируют столбы ЛЭП, колодцы с запорной арматурой для подключения в центральные системы жизнеобеспечения. Парадный фасад чаще всего развернут в сторону проезжей части. После этого достаточно произвести разметку ленточного фундамента по схеме:

  • первая стена – начальный угол в 3 м от границ участка, ость в 5 м от красной линии (уличная дорога)
  • боковые стены – перпендикулярно первой оси (построение способом треугольника с 4,3 м катетами, 5 м гипотенузой)

Углы последней стены (задний фасад дома) получаются автоматически. Во время земляных работ, изготовления фундаментной подушки шнур приходится периодически снимать. Чтобы избежать повторных измерений, рекомендуются обноски – горизонтальный брусок между двух колышков. На каждую ось их нужно 2 штуки, по широким планкам можно натянуть сразу три струны (боковые грани фундамента, ось стены).

Подушка, опалубка

Слой нерудного материала под подошвой ленты монолитного фундамента предназначен для замены пучнистого материала, выравнивания дна траншеи. Наиболее популярна схема подосновы:

  • песок 20 см + щебень 20 см – уложены на геотекстиль, обернуты им сверху после трамбовки каждых 10 см
  • щебень + песок (толщина аналогична) – более удобный вариант, добавляется лишний слой геотексиля между этими материалами, зато не нужно заливать подбетонку при укладке рулонной гидроизоляции
  • песок 40 см либо щебень 40 см – первый вариант только при низком УГВ, второй при высоких грунтовых водах

Рулонная гидроизоляция (обычно гидростеклоизол) укладывается в 2 – 3 слоя с выпуском, чтобы после бетонирования ее можно было завернуть на боковые грани ленты. Опалубка монтируется поверх нее, лучше применять материалы, которые можно будет использовать повторно (ОСБ, фанера, доска обрезная).

Вертикальные щиты, высота которых больше проектной отметки на 5 см, подпираются к бортам траншеи, земле, скрепляются перемычками (шпильки, брусок). В подземном уровне необходимо оставить отверстия для ввода инженерных систем, в цокольной части продухи вентиляции. Для этого сквозь щиты пропускают трубы, которые остаются в бетоне для гильз либо вытаскиваются при распалубке.

Армирование, заливка

Аромокаркас ленточного фундамента обычно двухуровневый. Для легких построек достаточно двух рифленых прутков в верхнем поясе, двух в нижнем. Для фиксации стержней внутри опалубки применяют прямоугольные хомуты, выгнутые из гладкой 6 – 8 мм арматуры, к которым привязывают проволокой продольную арматуру. Основными требованиями являются:

  • разбежка стыков в соседних рядах на 60 см минимум
  • изгиб на углах
  • нахлест от 60 см

Нижние стержни опираются на полиэтиленовые подставки или бетонные подкладки для обеспечения защитного слоя. заливка происходит по стандартной технологии с уплотнением по кольцу каждых 60 см бетона для удаления воздуха.

Гидроизоляция, дренаж

Для монолитного фундамента, частично или полностью погруженного в землю, необходима защита от влаги. Ее осуществляют несколькими способами:

  • гидроизоляция наружных граней ленты – пенетрирующие продукты, обмазка битумной мастикой, оклеивание Гидростеклоизолом либо два последних варианта в комплексе
  • дренажная система – размещается по периметру на уровне подошвы ленты

В наружный периметр отмостки встраивается ливневка (дождеприемники + поверхностные лотки), с помощью которой отводятся талые, дождевые стоки.

Вышеприведенная технология годится для ленточного фундамента любого типа, заглубления. Рекомендации специалистов помогут избежать ошибок, снизить трудоемкость операций строительства. Жилище будет иметь высокий эксплуатационный ресурс, несмотря на самостоятельные расчеты.

fundamentdomov.ru
