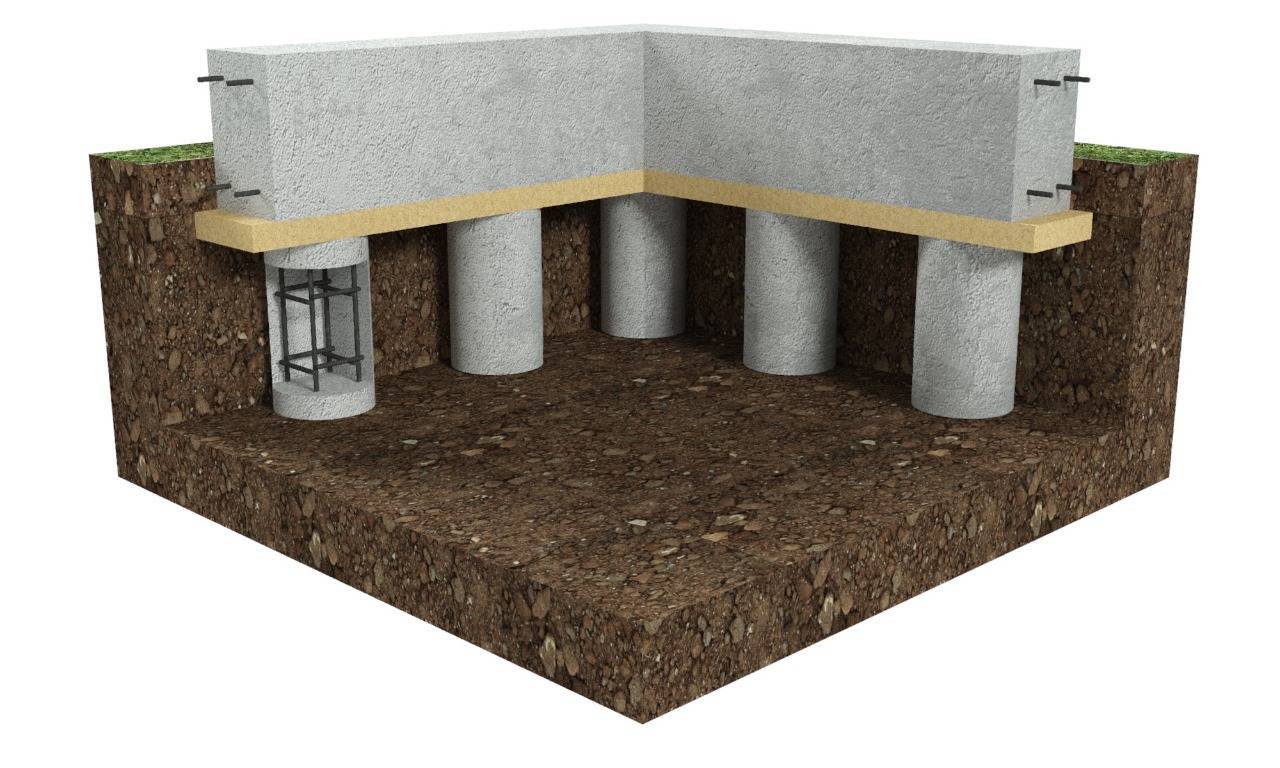

Свайно-ростверковый фундамент

Ростверки свайных фундаментов бывают различной формы. Например, под высотные дома в Казани часто по сваям заливают плиту. В данном случае эта плита и является ростверком. Фундамент в данном случае будет уже не плитным, а свайно-ростверковым фундаментом. Всё просто. Плита без свай — это плитный фундамент. Плита со сваями — уже свайно-ростверковый фундамент.

В малоэтажном строительстве необходимость в ростверке-плите отсутствует, поэтому сваи объединяются ленточным ростверком, повторяющим конфигурацию несущих стен. А такой фундамент часто называют свайно-ленточный фундамент. Именно со свайно-ростверковым фундаментом чаще всего мы имеем дело, начиная строить дом. Свайный фундамент с лентой-ростверком внешне очень трудно отличить от обычного ленточного фундамента. Свайно-ленточный фундамент также удобен для кладки стен, как и ленточный фундамент. И свайно-ленточный фундамент гораздо удобнее ленточного фундамента, когда дело доходит до прокладки коммуникаций.

Самый распространенный в Казани способ изготовления свай — буронабивной. Такие сваи называются буронабивными сваями. Они же являются и самыми дешевыми. При этом буронабивные сваи несут очень большую нагрузку.Такой фундамент еще называют буронабивной свайно-ростверковый фундамент.

Свайно ростверковый фундамент: плюсы.

Плюсы свайно-ростверкового фундамента заключаются в том, что для него нужно очень мало бетона. По сравнению с ленточным фундаментом для свайно-ростверкового фундамента нужно в несколько раз меньше бетона. Также несущая способность свайно-ростверкового фундамента как минимум такая же, как у ленточного фундамента, а в подавляющем большинстве случаев гораздо больше её. Еще плюс — гидроизоляция свайно-ростверкового фундамента гораздо проще.

Свайно-ростверковый фундамент: минусы.

Минусы свайно-ростверкового фундамента в том, что он более трудоемок. Гораздо проще выкопать экскаватором траншею за один день, а на следующий день залить в неё 100 кубометров бетона, сделав ленточный фундамент. На свайный фундамент с ростверком мы потратим 20 кубометров бетона, но будем делать его 10 дней. Однако, устройство свайно-ростверкового фундамента в итоге выйдет дешевле ленточного фундамента.

Свайно-ростверковый фундамент: цена.

Цена свайно-ростверкового фундамента будет равна или ниже стоимости аналогичного ленточного фундамента. Это достигается за счет экономии бетона. Правильный свайно-ростверковый фундамент требует в несколько раз меньше бетона. Поэтому стоимость свайно ростверкового фундамента ниже. Цену на свайно-ростверковый фундамент можно узнать здесь: Свайно-ростверковый фундамент цена под ключ.

Расчет свайно-ростверкового фундамента

Расчет свайно-ростверкового фундамента сводится к определению максимальных изгибающих моментов в ростверке. Для этого сначала делается расчет нагрузки. Затем, зная предельную допустимую величину прогиба ростверка для дома из заданного материала и нагрузку на погонный метр ростверка, инженер подбирает количество арматуры в ростверке и расстояние между сваями. Вообще это достаточно сложный процесс, и его с правильно может сделать только толковый инженер. Кстати, у нас как раз есть такой. Вообще гораздо проще заказать свайно-ростверковый фундамент под ключ, чем самостоятельно пытаться разобраться во всех этих вопросах.

Мелкозаглубленный свайно-ростверковый фундамент

Мелкозаглубленный свайно-ростверковый фундамент — немного неправильное выражение. Сваи такого фундамента всегда идут глубоко — на глубину промерзания грунта и иногда ниже. Заглубление ростверка зависит от перепада грунта на площадке строительства фундамента. Если перепад небольшой, то ростверк оказывается не так низко. Если перепад более 60 сантиметров, то в месте, где грунта было больше, верхняя поверхность ростверка окажется ниже уровня грунта.

Если заливать свайно-ростверковый фундамент правильно, ростверк не следует заглублять в землю без необходимости. Технология свайно-ростверкового фундамента такова, что чем меньше ростверк уйдет в землю, тем лучше.

Пол на свайно-ростверковом фундаменте

Пол на свайно-ростверковом фундаменте делается либо по грунту (пол по грунту на свайно-ростверковом фундаменте), либо по заводским пустотным плитам перекрытия.

Подробно про пол по грунту можно почитать здесь. Посмотрите, как непросто сделать правильный пол по грунту.

Плиты перекрытия однозначно лучше для пола на свайно-ростверковом фундаменте, так как Вы получаете техническое подполье и пол сделается за один день.



Рассмотрим свайно-ростверковый фундамент кирпичного дома

Свайно-ростверковый фундамент кирпичного дома Казань

Свайно-ростверковый фундамент для кирпичного дома почти такой же как свайно-ростверковый фундамент для дома из газобетона. Некоторые полагают, что для дома из газобетона можно сделать фундамент попроще и подешевле. Это не так.

Газобетон, в отличие от кирпича, склонен к растрескиванию. Стены дома из газобетона нельзя армировать металлической сеткой, как это делается в кирпичных стенах.

Поэтому правильный свайно-ростверковый фундамент под дом из газобетона должен быть более прочным и жёстким, чем свайно-ростверковый фундамент под дом из кирпича, чтобы не допустить появления трещин на стенах. Вязка арматуры свайно-ростверкового фундамента для дома из газобетона должна вестись чаще.

Заливка свайно-ростверкового фундамента ведется поэтапно. Сначала заливаются буронабивные сваи, а затем — ростверк. Так заливается правильный фундамент.

Арматура для свайно-ростверкового фундамента подойдет только металлическая.

Ростверк фундамента на сваях. Все, что необходимо знать — Фундамент — УРАЛ

2016/02/12

Ростверк представлен в виде верхней части столбчатого или свайного фундамента, основная функция которой заключается в объединении всех свай в одну конструкцию.

Ростверк фундамента на сваях получил свое применение на грунтах, верхний слой которых не в состоянии выдержать вес всего здания бед деформации. Деформация может возникать вследствие проседания или же сдвига почвы под весом дома.

Фундамент с ростверком на сваях состоит из двух систем. Первая система свай, а вторая — система ростверка. Как уже упоминалось раньше, ростверк служит для объединения системы свай в одну жесткую конструкцию. Сваи же в свою очередь, опираются на твердые массивные грунта внутри скважин.

Для изготовления ростверка используют такие материалы: деревянный брус, бетон, сталь.

Из железобетона изготовляют ростверки таких типов:

1. Ростверк ленточный, который служит соединением для верхней части свай, находящиеся под стенами сооружения;

2. Плитный ростверк, которые объединяют в одно целое все сваи.

Конструкции ростверка из бетона могут быть как сборными, так и монолитными.

Кроме этого у каждого материала, который используется для изготовления ростверка, имеются свои минусы. К примеру, если использовали сталь, то достаточно трудным является процесс укладки стальных балок поверх свай. Для этого необходимо использовать специальную строительную технику. В процессе эксплуатации фундамента стальные балки будут постоянно подвергаться воздействию коррозии. Помимо этого без использования тяжелой техники нельзя осуществить ростверк из бетонных блоков и плит. Именно поэтому самым оптимальным вариантом считается создание ростверка из монолита.

Различают три способа расположения ростверка: повышенный, заглубленный и высокий.

Заглубленный ростверк не желательно применять на грунте, который подвергается вспучиванию. Нижняя часть такого ростверка располагается ниже уровня грунта. Вследствие возникновения вспучивания грунт начинает оказывать на ростверк давление такого рода, что происходит подъем сваи из скважин или же разрушаются места объединения ростверка со сваями.

Что касается повышенного ростверка, то его нижняя часть располагается на уровне поверхности грунта. Следовательно, он также подвергается нагрузкам от вспучивания грунта вследствие морозов. Для предотвращения данной проблемы, необходимо удалить из- под ростверка грунт, который и ведет к вспучиванию. Образовавшуюся полость заполняют специальной подушкой, состоящей из невспучиваемых грунтов.

Нижнюю полость высокого ростверка располагают выше уровня грунта на высоту равную 10-15 см. Данный вид ростверка отлично подходит для зданий, которые возводятся на пучинистом грунте.

При выполнении фундамента на сваях с ростверком необходимо тщательно осуществлять армирование ростверков. Так как ленточный ростверк и плита подвергаются нагрузкам со стороны дома, из-за его веса, так и со стороны грунта, то необходимо правильно рассчитать армирование. Иначе на поверхности бетона из-за воздействия на него внешних сил могут появиться трещины.

Для устройства ростверка используют два армирующих пояса. При этом необходимо, чтобы нижний пояс не располагался на краю бетонной конструкции. Кроме этого, обращайте внимание на то, чтобы расстояние между верхней частью армирующего пояса и верхним слоем бетона, а также расстояние между нижней частью армирующего пояса и нижней частью бетона были примерно равными.

In : Фундамент

Предыдущая статья Фундамент под баню 6х4

Следующая статья Отделка фундамента дома под камень

Что такое Фонд Грильяж | Типы ростверкового фундамента

НОВОСТИ | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ЛИСТ

В строительстве ростверковые фундаменты представляют собой неглубокие фундаменты, которые обычно устанавливаются у основания колонн для распределения веса колонн, опор или подмостей на более обширную площадь.

Потолок из балок строится путем наложения их слоями или ярусами под прямым углом, каждый из которых поддерживает следующий. Фундаменты из ростверка наиболее подходят для грунтов, имеющих минимальную несущую способность.

Обеспечивает распределение нагрузки на трансмиссию по соответствующей площади основания, тем самым предотвращая обширные земляные работы. Помимо использования в коммерческих структурах, таких как офисные здания и предприятия розничной торговли, он также может быть включен в жилищное строительство.

Важным элементом ростверкового фундамента является балка ростверка, а также распорки и фундаментные болты. Балка ростверка состоит из стальных или деревянных стержней, которые соединяются между собой, образуя прочный фундамент.

Дистанционные балки перпендикулярны балкам ростверка с обеих сторон и обеспечивают дополнительную опору для боковых нагрузок. Балки ростверка крепятся к бетонному или железобетонному основанию под ними с помощью фундаментных болтов.

Различные характеристики ростверкового фундамента

Вот несколько характеристик ростверковых фундаментов, которые вам необходимо знать:

  • Равномерное распределение веса дома и свай возможно благодаря решетке, соединяющей фундамент с единой конструкцией.
  • В большинстве случаев эти фундаменты состоят из монолитных железобетонных конструкций. Обычно стальные фундаменты для гриля обеспечивают сопротивление.
  • Минимальный зазор между балками ростверка должен составлять около 8 см, чтобы можно было правильно заливать и уплотнять бетон.
  • Несмотря на отсутствие веса, бетонное заполнение удерживает балки на месте и предотвращает коррозию.
  • Рекомендуется, чтобы глубина бетона под нижним ярусом была не менее пятнадцати см.

Несколько типов ростверкового фундамента

Существует три типа ростверковых фундаментов: деревянные конструкции, стальные конструкции и железобетонные конструкции. Выбор вещества определяется множеством факторов, в том числе типом конструкции, высотой и весом конструкции.

Фундамент-ростверк может быть одного из следующих типов:

Фундамент деревянного ростверка

Основа деревянного ростверка строится из деревянных досок. Он поддерживается чередой огромных бревен, известных как ростверки. Ростверки скреплены болтами и уложены параллельно. Для покрытия всей системы ростверков и болтов использован бетон.

Кроме того, каждый слой ростверка перпендикулярен слою над ним, что делает этот фундамент выгодным на грунтах с ограниченной несущей способностью.

Длина ростверка зависит от нагрузки здания и обратно пропорциональна несущей способности почвы. Ростверки скрепляются болтами после их размещения в сетке. Бетон используется для заполнения зазоров между ростверками в каждом ярусе, что, помимо удержания ростверков на месте, препятствует относительному смещению.

Фундамент стального ростверка

Фундаменты стальных ростверков

аналогичны деревянным ростверкам тем, что изготавливаются из стальных валов. Конструкция поддерживается рядом валов разного типа, ростверки сложены друг на друга и скреплены болтами или сварены.

В зависимости от веса конструкции размер стальных балок должен быть соответствующим. В случае необходимости, чтобы лаги были единым целым, при необходимости их можно соединить вместе. Как и в случае деревянного ростверка, в каждом подкасте стальные лаги располагаются параллельно друг другу. Кроме того, каждая подкаста вертикально связана со смежной подкастой.

Чтобы получить более четкое представление, просмотрите следующий эксклюзивный видеоурок по строительству.

Лектор: Удивительное исследование гражданского строительства

Индивидуальная площадь опоры ростверкового фундамента равна весу на колонне, деленному на безопасную несущую способность грунта. Вся балочная конструкция забетонирована. С обеих сторон балок сохраняется бетонный защитный слой толщиной не менее ста мм. Предотвращает коррозию стальных балок.

Железобетонные ростверковые фундаменты

Ни деревянный, ни стальной ростверк фундамента не отличаются по толщине от толстого бетонного фундамента. Бетонные ростверковые фундаменты отличаются только материалом; Фундаменты железобетонных ростверков возводятся из железобетона.

Фундаменты ростверка долгое время строились из дерева и стали. Как более поздняя концепция, железобетонный ростверк — это новая концепция, которая стала возможной благодаря достижениям в технологии бетона. Доступны сборные железобетонные ростверки, монолитные бетонные ростверки и ростверки из предварительно напряженного бетона.

Основные преимущества установки ростверкового фундамента

  • Для сборки требуется меньше времени и материалов.
  • Благодаря тому, что не распыляется на промерзшую землю, уменьшает испарение тепла от фундамента дома.
  • Понижает уровень вибрации дома.
    • Установка балки ростверка
  • занимает меньше времени и ресурсов.
  • Этот фундамент можно использовать для больших зданий, таких как опоры колонн и строительные леса.
  • Он может распределять вес по более широкой области.

Основные недостатки устройства ростверкового фундамента

  • В этом случае сваи должны быть установлены на глубину, подходящую для проекта.
  • Под сетью воздушное пространство должно быть заполнено и прогрето.
  • Требуются раскопки большей площади, что увеличивает стоимость раскопок.
  • На это влияет большая грузоподъемность.
  • Этот тип фундамента может иметь несколько иное расположение колонн.

Исследование взаимодействия свай разной длины и ростверка в фундаментах высотных зданий — DOAJ

Исследование взаимодействия свай разной длины и ростверка в фундаментах высотных зданий — DOAJ

Этот веб-сайт использует файлы cookie, чтобы обеспечить вам максимальное удобство. Узнайте больше о политике конфиденциальности DOAJ.

Скрыть это сообщение

Справочник журналов открытого доступа

Логотип ДОАЖ Открытый
Глобальный
Доверенный

Быстрый поиск

Закрыть× Журналы Статьи

Поиск по ключевым словам: В поле: Во всех поляхTitleISSNSubjectPublisher

Гражданские и экологические инженерные отчеты (сентябрь 2017 г.)

  • Подлуцкий Василий,
  • Бойко Игорь,
  • Носенко Виктор

Принадлежности

DOI
https://doi.org/10. 1515/ceer-2017-0035
Том и выпуск журнала
Том. 26, нет. 3
стр. 59 – 68

Аннотация

Читать онлайн

Рассмотрено взаимодействие свай разной длины и ростверка в фундаментах высотных зданий. Выполнено численное моделирование системы «основание — фундамент — надстройка». Исследовано перераспределение усилий в сваях в зависимости от размеров фундаментной плиты и параметров свай (длины и расположения).
