Фундамент монолитная плита: особенности и разновидности

Краткое содержание статьи:

Особенности плитных фундаментов

Для начала определим, на каком типе грунта и для каких сооружений целесообразно использовать плитный фундамент. Иногда его еще называют плавающим, так как под действием сил пучения, основание постройки перемещается (плавает) вместе с замерзающими или оттаивающими грунтовыми массами. Поэтому плавающая плита отлично работает на грунтах склонных к пучению или сильной просадке:

  • мелкопесчаных, пылеватых, супесях;
  • глинистых, суглинках;
  • водонасыщенных;
  • насыпных;
  • слабо несущих, например торфяниках.

Важно! Не рекомендуется применять плитный фундамент на грунтах с толстым илистым или почвенно-растительный слоем, а также подверженных оползневым явлениям.

В зависимости от степени пучинистости грунта применяются различные типы опорных плит:

  1. Монолитные железобетонные плиты фундамента рекомендуется обустраивать на грунтах подверженных сильным вертикальным и умеренным горизонтальным передвижениям.
    Для верхних ребер жесткости допускается использование готовых железобетонных балок жестко скрепленных с основной плитой сварной арматурой и цементным раствором. Вся конструкция должна быть достаточно хорошо армированной, чтобы деформации породы не оказывали отрицательного воздействия на целостность здания.
  2. На грунтах средней силы пучения допускается устройство как монолитного фундамента, так и сборного с монтажом блоков на раствор.
  3. Для слабо пучинистых грунтов подойдут монолитные основания, где в качестве наполнителя используется керамзитобетон или бутовый камень. Их рёбра жёсткости могут быть направлены вверх или вниз. В обоих вариантах отсутствует необходимость в специальных креплениях к плите, так как ригеля остаются на месте под воздействием силы тяжести расположенных сверху конструкций.

Плитный фундамент подходит для сооружений с массивными несущими конструкциями из кирпича или бетона. При этом, чем больше вес и пространственная жесткость надземной части здания, тем надёжнее будет её сцепление с фундаментом и меньше горизонтальных деформаций опорного грунта.

Наиболее целесообразно использовать такой тип основания в сочетании с утеплением, при условии, что он будет выполнять функцию пола для первого этажа, для возведения жилых сооружений в северных широтах.

Разновидности плитных фундаментов

На данный момент практикуется использование следующих типов плитных фундаментов:

Монолитный плоский – представляет собой монолитную железобетонную плиту одинаковой толщины по всей площади. Наиболее простая конструкция, но, при равных несущих характеристиках по сравнению с фундаментом с ребрами жесткости, на неё затрачивается избыточное количество бетона.

Утепленная шведская плита (УШП) – фундамент, состоящий из нескольких слоев, среди которых железобетонная заливка, экструдированный пенополистирол, песчано-гравийная или щебеночная засыпка. Получила наибольшее распространение в скандинавских странах, Канаде, на Аляске. На данный момент широко внедряется в частном жилищном строительстве в северных регионах России.

С ребрами жесткости:

  1. Рёбра жесткости направлены вниз – фундамент ЖБ монолитная плита размещается сверху на сплошной ленте (монолитной или сборной), выполняющей функцию элемента жесткости.
    Заливка выполняется поэтапно или непрерывно. Особое внимание уделяется несъёмной опалубке нижней части, так как на неё оказываться основное давление от всей конструкции.
  2. Рёбра направлены вверх – монолитная лента, повторяющая контуры несущих стен, располагается сверху на бетонной плите, составляя с ней одно целое. В случае возведения сооружений среднего и небольшого веса допускается использование в качестве ребер жесткости сборных железобетонных конструкций с их обязательным креплением на поверхности основания. Ребра жесткости могут формировать стенки цокольного этажа. Они подлежат обязательному утеплению. В слое теплоизоляции могут прокладываться коммуникации, что дает дополнительное преимущество, ведь для их ремонта не потребуется вскрывать бетонный материал.

Сборные основания – конструкция, независимо от направления рёбер жёсткости, состоит из отдельных железобетонных блоков и плит, скрепленных между собой цементом и закладными металлическими деталями.

Имеет ограниченную область использования – подходит только для возведения малоэтажных зданий на пучинистых грунтах средней и слабой подвижности.

Читайте также: Все о фундаментах для дома

Плюсы и минусы фундамента монолитная плита

Преимущества:

  1. Допускается сооружение строений большого веса на грунтах со слабой несущей способностью.
  2. Небольшое количество усадочных деформаций минимизирует повреждения конструкционных элементов здания.
  3. Плитные основания не нуждаются в глубокой закладке. Их строительство ведется с применением всего сегмента соответствующей спецтехники – от средств мелкой механизации, до крупногабаритных машин (экскаваторов, бульдозеров, вибротрамбовок и т.д.). Это существенно ускоряет процесс выполнения работ по сравнению со строительством ленточных фундаментов глубокого заложения.
  4. Внешняя поверхность монолитной плиты может выполнять функцию пола первого этажа или подвала.

Кроме того, использование плитных основ с ребрами жесткости:

  • повышает устойчивость к изгибающим деформациям;
  • позволяет равномерно распределить вес от надземной части сооружения;
  • благодаря увеличению прочности всей конструкции основания, способствует уменьшению толщины её плоской части.

Недостатки фундаментов плитного типа:

  1. Большой расход материала.
  2. Значительные трудозатраты.
  3. Высокая стоимость конструкции.
  4. Для их устройства обязательно потребуется строительная техника.

Проектирование плитных оснований

Расчёт монолитной плиты фундамента строится на показателях несущей способности грунта и его водонасыщенности. Для этого на территории строительного участка выполняются геологические изыскания, используются рекомендации строительных нормативов.

Рассчитывается распределенная нагрузка на грунт от веса здания. Она не должна быть больше, чем несущая способность подстилающей породы. Для определения величины удельного давления на грунт необходимо вычислить вес всех материалов, используемых для возведения стен, перекрытий, кровли, а также снеговые, ветровые и полезные нагрузки. Суммировав полученные данных и разделив их на площадь опоры, находим показатель удельного давления.

Он не должен превышать рекомендуемых нормативов, приведенных в СП 22.13330.2016 «Основания зданий и сооружений» бывший СНиП 2.02.01-83. В противном случае придется рассмотреть возможности:

  • расширения площади опоры плиты. Например, её можно вынести во все стороны на 0,5-1 м за площадь пятна проекции постройки;
  • замены подстилающей породы на гравийно-щебеночные отсыпки;
  • снижения массы здания – уменьшения этажности, отказ от тяжелых стеновых материалов в пользу облегченных;
  • изменения плитного основания на соответствующее местным условиям, например, свайное.

Важно! Рекомендуемая толщина монолитной плиты фундамента обычно находится в пределах 15-35 см. Однако точный её подбор, а также прочие расчеты лучше доверить профессионалу, так как любительские ошибки могут привести впоследствии к проседанию и даже разрушению дома.

Технология строительства фундаментной плиты своими руками

Для обустройства утепленного плитного фундамента типа УШП понадобятся следующие материалы:

  1. Бетон. В зависимости от толщины плиты 0,20-0,25 м3 на 1 м2.
  2. Гравий, щебень, песок. Для формирования подушки под плиту.
  3. Геотекстиль и армированная полиэтиленовая пленка (150-200 мкм). Рассчитываются по площади фундамента плюс 25% на перехлёсты.
  4. Стальная арматура. Если возводится плоский плитный фундамент, то понадобится арматура Ø 10 мм из расчёта 12-15 м на 1м2 фундамента. Если фундамент имеет рёбра жесткости, понадобится дополнительно арматура Ø 12 мм, из расчёта 4-5 м на каждый погонный метр ребра.
  5. Экструдированный пенопласт (пенополистирол). Около 0,3-0,5 м3 на 1 м2 плиты фундамента.
  6. Обрезная доска для опалубки.
  7. Вязальная проволока для вязки арматурного каркаса.

Утепленная фундаментная монолитная плита: технология поэтапного возведения

Подготовительные работы
  1. Строительная площадка очищается от растений и мусора.
  2. Выполняется привязка будущего сооружения к плану участка и разметка контура фундамента. Периметр отмечается колышками с натянутыми между ними шнурами.
  3. Внутри отмеченного периметра выполняется выемка грунта глубиной не более 0,4-0,5м. Рекомендуется использование экскаватора или бульдозера.
  4. Формируется подушка под основание. Последовательно засыпаются следующие слои:
    • песок – слой 15 см, тщательно трамбуется с проливкой водой. Для трамбовки рекомендуется применить виброплиту;
    • гравийно-щебеночная смесь – слой 15-20 см, фракция 20-40 мм, выравнивается и слегка укатывается ручным катком;
    • между песком и гравием устилают геотекстиль так, чтобы его края выступали за пределы песчаной подушки на 30-40 см. Затем, после засыпки и выравнивания гравия, края полотнищ геотекстиля заворачиваются внутрь.
  1. В толщине щебеночного слоя прокладываются инженерные коммуникации: водопровод, канализация, электрокабель в защитной гофре. Трубы и гофры выводятся вверх в местах подключения (согласно плану сооружения) на высоту 50-70 см.
    Они временно закрепляются при помощи хомутов к вбитой в подушку арматуре.
Тепло- и гидроизоляция
  1. По верху гравийной подушки укладывают гидроизоляцию с перехлестом между полотнами не менее 15 см. Края полотен должны выступать за периметр основание на толщину плиты, плюс 10-15 см запаса. Он нужен, чтобы впоследствии выполнить гидроизоляцию торцов. В качестве гидроизоляционного материала лучше использовать армированный полиэтилен. Места перехлеста герметизируются специальным строительным скотчем. При использовании обычного рубероида места соединения полотен приклеиваются битумом.
  2. По бокам отсыпки устанавливаются теплоизоляционные материалы. Лучше всего подойдут специальные элементы из экструдированного пенополистирола высокой плотности, имеющие L-образное сечение и предназначенные для формирования несъемной опалубки. Допускается применение фибролитовых плит, но они потребуют дополнительного крепления закладными элементами. Можно установить также плоские листы экструдированного пенополистирола специальных марок, предназначенных для бетонных оснований, типа Пеноборд или Пеноплекс фундамент.
    С внешней стороны утеплитель укрепляется ограждающей опалубкой из досок (50мм) и упорами из бруса (50х50мм).
  1. В местах размещения стен укладывается только один слой утеплителя. В два слоя – в местах эксплуатационной нагрузки, где впоследствии будет сформирован пол помещения. Рекомендуемая суммарная толщина теплоизоляции не менее 100 мм. Стыки между плитами второго слоя не должны совпадать со стыками первого. Слои скрепляются между собой либо при помощи специального полиуретанового клея, либо дюбелями бабочками.
  2. Для проходов коммуникаций в плитах утеплителя проделываются отверстия. Свободные зазоры запениваются.

Читайте также: Гидроизоляция фундамента - обзор современных материалов

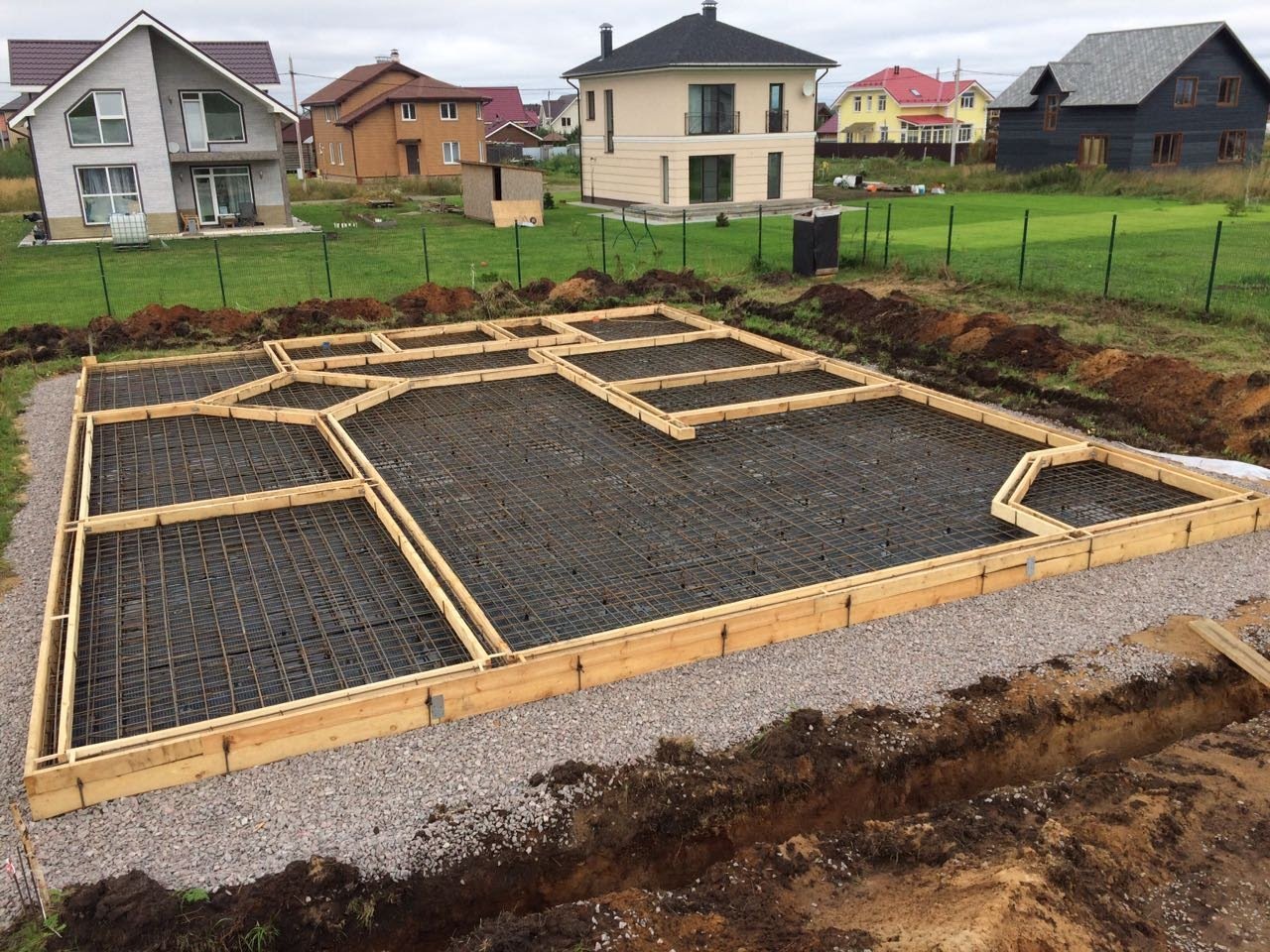

Армирование
  1. Связывается армирующий каркас для ребер жесткости (ригелей). Для продольных элементов используется арматура Ø 12 мм, для поперечных – достаточно Ø 10мм. После изготовления частей армирующего каркаса они устанавливаются на место, где увязываются между собой в единую структуру.
  2. Производится армирование монолитной плиты фундамента в зонах эксплуатационной нагрузки. Для этого используется арматура Ø 10 мм. Из неё формируется простая плоская сетка с ячейками не более 150х150мм. Если толщина плиты превышает 200-250 мм, то необходимо сформировать пространственный арматурный каркас из двух слоев арматурной сетки. Поперечные крепления выполняются из той же арматуры.
  3. Армирующие каркасы рёбер жёсткости и сетка плиты укладывается на подпорки высотой до 8 мм. Рекомендуется использование пластиковых фиксаторов заводского изготовления ФС-30.
Элементы отопления
  1. Если в полном соответствии с технологией обустройства УШП планируется отопление дома системой «теплый пол», то укладываются пластиковые трубы в соответствии с планом расположения помещений. Крепление к арматуре каркаса выполняется пластиковыми хомутами. Если контур теплого пола рассчитан на несколько помещений и труба проходит под каркасом, предназначенным для ростверка, ее защищают, помещая в гильзу. В качестве защитной гильзы используется труба ПНД соответствующего диаметра длиной не менее 50 мм.
  2. Трубы теплого пола подключаются к коллекторам (распределительным гребенкам), которые временно крепятся к вбитой вертикально арматуре. Трубы заполняются водой, опрессовываются и проверяются на герметичность.
Формовка плиты и уход за ней
  1. Каркас фундамента подготавливается к заполнению бетоном. Трубы коммуникаций закрываются заглушками, поверхности очищаются от грязи и мусора. Тщательно проверяется целостность опалубки.
  1. Осуществляется заливка монолитной плиты фундамента бетоном. Раствор распределяется от углов к центру с использованием совковых лопат. Рекомендуется задействовать глубинные (погружные) вибраторы для гарантированного заполнения труднодоступных мест внутреннего пространства опалубки.
  2. После выхода уровня бетона на планируемую отметку, его поверхность уплотняется и выравнивается виброрейкой. Затем она нивелируется при помощи гладилки и правил.
  3. Монолит закрывают пленкой, чтобы предотвратить пересыхание.
  4. Если в период гидратации цемента температура окружающей среды превышает 200С, то поверхность бетона необходимо увлажнять каждые 2-3 часа первые трое суток. При оптимальной температуре – каждые 10-12 часов. Наиболее обильное увлажнение в жаркую засушливую погоду осуществляется на ночь.
  5. Опалубку рекомендуется снимать после набора прочности фундаментом не менее 80%. Временной интервал этого процесса зависит от среднесуточной температуры и влажности окружающей среды:
    • 0°С...-3°С – не менее полутора месяцев;
    • +10°С – 3 недели – месяц;
    • +20°С – 15-20 дней;
    • +30°С – 8-10 дней.

Подводим итоги

Фундамент служит ответственным элементом основы здания, обеспечивающим его долговечность. Сложные плитные конструкции УШП или других типов с ребрами жесткости требует не только тщательного расчёта, но и строгого соблюдения технологии производства.

Фундамент монолитная плита своими руками

Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см. Так выглядит в разрезе русский плитный фундаментСтроение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

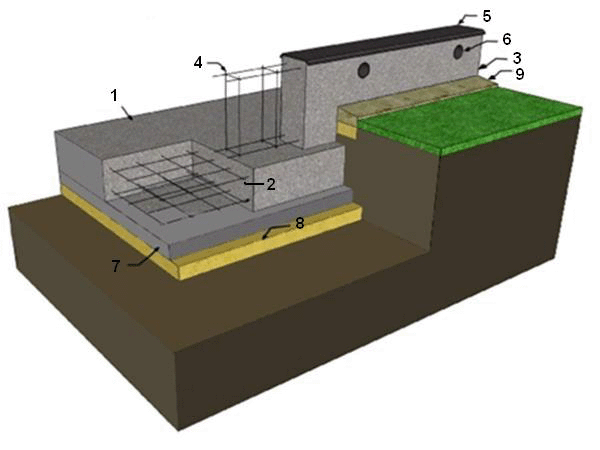

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.



Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

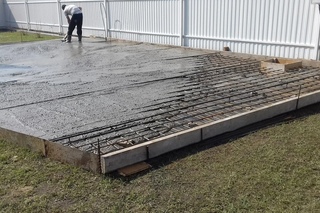

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

Фундамент плита своими руками

Закажите фундамент для дома на портале "Дача и Дом".

Фундамент плита по многим причинам является лучшим выбором для малоэтажного строительства. Кончено, еще более распространенный вариант фундамента для дома своими руками - это мелкозаглубленный ленточный фундамент. Но по многим показателям мнонлитная фундаментная плита превосходит ленточный фундамент. К сожалению, и по финансовым затратам на ее устройство. На пучинистых грунтах фундамент плита - возможно лучший выбор для малоэтажного строительства. Пункт 8.13 СП 50-101-2004 "Проектирование и устройство оснований и фундаментов зданий и сооружений" гласит: При наличии чрезмерно пучинистых грунтов и значительной чувствительности зданий к неравномерным деформациям рекомендуется строить их на малозаглубленных и незаглубленных монолитных железобетонных плитах, под которыми устраивают подушки из непучинистых материалов. Здания с черезмерной чувствительностью к деформациям - это дома с неэластичными стенами из кирпича, газобетона, керамзитобетона и других подобных материалов, нарушение целостности которых происходит при деформациях величиной 1-5 мм.

Монолитная плита для фундамента может быть ребристой или плоской. Ребристая плита фундамента лучше противостоит силам пучения и нагрузкам от задания, однако явлется более сложной в изготовлении. Часто приходится вначале заливать систему ребер для фундамента, которая конструктивно является аналогом ленточного монолитного фундамента с перемычками и поверх отливается собственно монолитная фундаментная плита. Пространство между ребрами фундамента заполняется песчаной или песчано-гравийной отсыпкой. Мы выбрали для строительства своими руками сравнительно легкого дома из газобетона (газосиликата) вариант фундамента - плоской плиты толщиной 25 см с двуслойным армированием 14-й арматурой в виде сетки с шагом прутов 200 мм. Такой фундамент плита отлично несет нагрузки, перераспределяя их на всю свою огромную площадь (до 0,1 кгс/см2) и может быть использован на слабонесущих грунтах. Незаглубленная монолитная фундаментная плита - лучший выбор для слабонесущих оснований. Грунт под мелкозаглубленной фундаментной плитой не отапливаемых постоянно зданий должен быть хорошо утеплен для предупреждения глубокого промерзания.
Кроме всего прочего, монолитная плита, после устройства поверхностной гидроизоляции с утеплением и заливкой выравнивающей стяжки может быть использована для устройства черного пола в доме. Единственный существенный недостаток плитного фундамента - высокая стоимость.

Для начала строительства фундамента своими руками мы подготовили грунтовую основу. Было произведено выравнивание рельефа местности подсыпка грунтом и трамбовка подсыпанного грунта виброплощадкой. После разметки фундамента на глубину 30 см был вынут грунт и устроено "корыто", которое мы выстлали геотекстилем плотностью 200 г/м2. Геотекстиль удержит песчано щебеночную засыпку, но пропустит воду. Для лучшего дренажа под "корытом" было устроено несколько магистральных дренажных траншей, выстланных геотекстилем, а в толще щебеночной подсыпки были уложены пластиковые гофрированные дренажные трубы в фильтре, которые сбрасывают воду в водоотводящую дренажную траншею.

Произведя укладку геотекстиля, мы засыпали в "корыто" щебень с песком, который пролили водой и утрамбовали виброплощадкой. Поверх подушки из щебня был уложен слой гидроизоляции из толстой полиэтиленовой пленки и уложен слой экструзионного пенополистирола. После чего была собрана опалубка для фундаментной плиты. Следовало бы и опалубку закрыть полиэтиленом, для предупреждения "утекания" бетонного молока, но мы просто поленились это сделать. Хотя следовало бы. Хорошо себя зарекомендовала несъемная пенополистирольная опалубка Штробер для строительства утепленных фундаментов плит толщиной до 25 см и устройства утепленных отмосток вокруг дома.

Установив опалубку для монолитной фундаментной плиты мы приступили к вязке арматуры. Мы собрали две сетки с ячейкой 200 на 200 мм из арматуры №14. расстояние между слоями арматуры 10 см Защитный слой бетона внизу плиты 3,5 см. Срез плиты снизу вверх: 3,5 см (грибок проставка) + 1,4 см +1,4 см ( 2 слоя арматуры крест накрест) + 10 см (грибок проставка) + 1,4 см +1,4 см (арматура) + 6 см (верхний защитный слой). Посля вязки арматуры вначале под нижний слой были подведены грибки 3,5 см, затем между слоями были установлены с опорой на нижние грибки размером 10 см. Процедура поднятия арматурной сетки достаточно трудоемкая, и требовала применения домкрата и лома с рычагом. Возможно, целесообразнее сразу устанавливать арматуру на грибки в процессе вязки. Чем меньше будет соединений арматуры в плите - тем лучше для ее прочностных характеристик.

Торцевые концы плиты армируются П-образными элементами, связывающими верхний и нижний уровень армирвания, длина которых не менее 2-х толщин плиты. СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003, пункт 10.4.9: На концевых участках плоских плит следует устанавливать поперечную арматуру в виде П-образных хомутов, расположенных по краю плиты, обеспечивающих восприятие крутящих моментов у края плиты и необходимую анкеровку концевых участков продольной арматуры. Армирование фундаментных плит следует производить аналогичным образом. Под опоры, колонны и стены рекомендуется устанавливать дополнительную верхнюю арматуру, которая в сумме с основной должна воспринимать опорные усилия в плите [пункт 9.10 СП 52-103-2007 "Железобетонные монолитные конструкции зданий"]. Для сокращения расхода арматуры можно также рекомендовать установку по всей площади плиты нижней и верхней арматуры, отвечающей минимальному проценту армирования (0,3% - пункт 7.10 СП 52-103-2007), а на участках, где действующие усилия превышают усилия, воспринимаемые этой арматурой, устанавливать дополнительную арматуру, в сумме с вышеуказанной арматурой, воспринимающей действующие на этих участках усилия. Такой подход приводит к более сложному армированию перекрытий, требующему более тщательного контроля арматурных работ. В толстых фундаментных плитах помимо продольной арматуры, устанавливаемой у верхней и нижней граней плиты, следует предусматривать продольную арматуру, располагаемую в средней зоне по толщине плиты. Смотрите стандартные ошибки армирования плитного фундамента.

Особое внимание следует уделить армированию внутренних углов в плитах сложносоставной конфигурации и армированию проемов в плитах. Мы составили сводную шпаргалку по основным правилам армирования проемов и внутренних углов монолитных плит:



Для заливки монолитной плиты мы заказали на заводе бетон марки М450. В этом случае точно можно быть уверенным, что на самом деле (дело происходит в России) привезут бетон марки никак не ниже М350 - чего вполне достаточно для нашей плиты. Класс бетона по прочноcти на сжатие для плоских фундаментных плит должен быть не менее B20 (М250) с водостойкостью не ниже W6 [пункт 7.10 СП 52-103-2007 "Железобетонные монолитные конструкции зданий"]. Таким требованиям соотвествует марка товарного бетона БСГ В 22,5 П3 F150 W6 и марки выше.
Бетон подавали по лотку из миксера и раскидывали вначале на дальний край плиты. Затем бетонировали ближний край. Один из рабочих постоянно обрабатывал бетонную смесь глубинным вибратором, что обеспечивало равномерное проникновение смеси во всем объеме плиты, выравниванию поверхности и удалению пузырьков воздуха. Разницу между обработанным участком и необработанным - можно увидеть на фотографии внизу.

На следующий день мы обильно полили плиту водой. Если дело происходит в жаркую погоду, то плиту необходимо укрывать полиэтиленовой пленкой. Начинать дальнейшие работы можно при наборе бетоном 70% прочности. Если температура воздуха + 20 С и не опускается по ночам ниже - то выжидать нужно 7-10 дней. Если температура воздуха +10 С - то выжидать следует уже 20 дней. Имейте в виду, что ночные температуры могут сильно отличаться - в этом случае имеет смысл ориентироваться на среднесуточною температуру, а не на дневную.



Укладка плит перекрытия на фундамент или цоколь дома


Завершение большого этапа строительных работ заключается в монтаже плит перекрытия на фундамент. Чаще всего укладка железобетонных плит перекрытия на цоколь применяется для кирпичных зданий или домов и пенобетонных блоков. О производстве работ на последующих этажах и типах перекрытий подробно рассказано в статье «Монтаж плит перекрытия». Далее речь пойдет только о перекрытии подвала. Чтобы правильно положить элементы на подвальную стену, необходимо учитывать особенности производства работ.

Монолитный железобетонный пояс

Если фундамент под здание изготовлен из сборных бетонных блоков, потребуется перед началом монтажа принять дополнительные меры по усилению конструкции. Укладка бетонного пояса на стену под плиты необходима чтобы:

  • обеспечить равномерное распределение нагрузки от отдельных элементов перекрытия на отдельные фундаментные блоки;
  • повысить прочность ленты фундамента на изгиб;
  • выровнять обрез фундамента для того, чтобы правильно уложить плиты;
  • увеличить жесткость здания при небольших подвижках грунта.
Укладка бетонного пояса на стену

Дело в том, что фундаментные блоки заводского изготовления не имеют армирования. Они рассчитаны на центральное сжатие.

Плиты перекрытия на фундамент под наружные стены опираются только на внутреннюю их часть, что создает эксцентриситет нагрузки (смещение относительно центра), вследствие чего появляется изгибающая сила, которую бетон без армирования выдержать не сможет.

По нормативным документам по обрезу фундаментной стены предусматривается пояс из бетона В20 толщиной 200 мм. Пояс изготавливается по монолитной технологии. С укладкой продольных арматурных стержней в два ряда.

Армирование представляет собой пространственный каркас, чаще всего состоящий из четырех продольных прутов, соединенных между собой в горизонтальной и вертикальной плоскости стержнями арматуры меньшего диаметра (хомутами).

Благодаря армированию конструкция легко справляется с изгибом. Вследствие монолитной технологии изготовления лента не имеет вертикальных швов и обеспечивает пространственную жесткость по всему периметру здания.

Лучше всего заливать сразу всю смесь, чтобы не образовалось стыков

Заливку выполняют двумя способами:

  • весь периметр за один раз;
  • послойно.

Послойное производство работ может понадобиться, если высота пояса больше рекомендуемой, и возникли обстоятельства, которые вынуждают прервать выполнение работ. Правильно заливать всю смесь за один раз. В этом случае не образуется стыков бетонной смеси с различными характеристиками и степенью застывания, что существенно увеличит прочность всей конструкции.

Монтаж плит

Установка элементов перекрытия в проектное положение начинается с определения величины опирания конструкции на фундамент. Класть плиты по нормативным документам необходимо с соблюдением следующих требований:

Монтаж перекрытий на фундамент
  • опирание на кирпичный цоколь плит длиной до 4м – 70 мм;
  • опирание на кирпичный цоколь плит длиной от 4 м -90 мм;
  • опирание на бетон – 60 мм.

Представленные выше значения – это минимальные требования. Лучше всего предусмотреть запас. При возведении зданий специалисты чаще всего предусматривают опирание плит на 120 мм. Эта величина позволяет не беспокоится о том, что рабочие могут уложить изделие с небольшим смещением.

Укладывать на фундамент перекрытия следует с опорами по двум сторонам, без промежуточных. Появление точек опирания в середине приводит к образованию трещин и в итоге к разлому плиты в месте опоры.

К торцу изделия прикладывают теплоизоляционный материал, который необходим для предотвращения мостиков холода. Мостики холода опасны тем, что приводят к появлению следующих неприятных последствий:

  • выпадение конденсата в месте опирания;
  • появление плесени и грибка;
  • снижение эффективности теплозащиты здания, появления участка, через который происходит утечка тепла;
  • нарушение температурно-влажностного режима.

В качестве теплоизоляционного материала применяют:

  • куски из минераловатных плит, обернутые в полиэтилен;
  • пенопласт, обернутый в полиэтилен;
  • экструдированный пенополистирол (пеноплекс).

Оборачивать пенопласт и минвату в полиэтилен нужно для предотвращения проникновения к утеплителю влаги. Вода по разному влияет на эти материалы, но итог один – снижение теплотехнических характеристик. В случае с минеральной ватой, которая обладает высокой гигроскопичностью, характеристики снижаются из-за наличия влаги.

Разрушение стен подвала при монтаже изделий

Пенопласт не способен так хорош впитывать в себя жидкость, но даже небольшое ее количество между гранулами материала при низких температурах приводит к рассыпанию плиты на мелкие шарики.

Важно! Грузоподъемную технику на участке нужно размещать так, чтобы она не повреждала конструкции здания.

После подготовительных работ и определения величины опирания начинается укладка плит на фундамент. Монтаж перекрытия выполняется в следующем порядке:

Схема анкеровки плит между собой и со стенами
  1. Пустоты плиты в местах опирания заделывают с помощью легкого бетона или минераловатного утеплителя. Выполняется это для повышения прочности конструкции в местах защемления стеной.
  2. На фундамент наносится слой раствора марки от М100 и более толщиной 20 мм.
  3. Плиту нельзя переворачивать. Изделие отличается в верхней и нижней части. Растягиваемая нижняя поверхность имеет более сильное армирование, чем сжимаемая верхняя. При неправильной установке элемент может сломаться пополам. Визуально отличить верхнюю и нижнюю поверхность можно по гладкости основания. Перекрытия в верхней части имеют неровный и шершавый вид. нижняя поверхность в будущем будет служить потолком, поэтому она изготавливается гладкой. Такое различие вызвано тем, что процесс изготовления происходит в формах. Застывание поверхности на дне формы дает гладкую строну. Верхняя часть, контактирующая с воздухом, получается шероховатой.
  4. Для проведения работ понадобится три-четыре человека. Один из рабочих производит закрепление плиты к крюку крана. Для монтажа перекрытия применяется специальный четырехветвевой строп, который закрепляют к предусмотренным в плите монтажным петлям. Двое рабочих укладывают плиту в проектное положение и открепляют от стропа. Еще один человек может понадобиться для подачи команд крановщику, если зрительный контакт его с рабочими невозможен.
  5. Монтировать плиты нужно плотно друг к другу. Если размеры помещения не позволяют полностью перекрыть его по ширине стандартными изделиями, предусматривают монолитную заделку небольшого участка, который не позволяет вписать железобетонный элемент по ширине.
  6. Заканчивается монтаж на фундамент анкеровкой плит между собой и со стенами. Это позволит создать жесткий диск перекрытий и обеспечит повышение устойчивости здания. Анкеры по длине стены располагаются через каждые 2-3 метра.

Установка железобетонных элементов на фундамент с соблюдением технологии позволит обеспечить долгий срок службы здания и безопасность жильцов.

цена вопроса, характеристики, инструкция по работе, советы

С первого взгляда укладка плит перекрытия на фундамент может показаться достаточно сложным процессом. На самом деле, вполне возможно разобраться с этим делом собственноручно, не прибегая к услугам строителей. Для этого, помимо материалов и инструментов, потребуются несколько помощников и небольшой кран.

Как сократить расходы

Есть способ сэкономить при доставке и разгрузке плит. Для этого нужно заранее распланировать, как именно и куда будут выгружаться материалы. Также нужно определиться, откуда будет начинаться монтаж. Это потребуется для того, чтобы нужная плита внезапно не оказалось снизу стопки. Все это позволит не перекладывать плиты с места на место, а, следовательно, сэкономить на времени аренды подъемного крана.

Кроме того, можно сократить расходы, если начать работы в день получения материала и сразу с машины укладывать привезенные плиты. Для этого необходимо, чтобы кран был уже на месте заранее.

Что потребуется

Укладка плит перекрытия спецтехникой

  • плиты – размеры и количество зависят от параметров строящейся конструкции;
  • грузоподъемный кран;
  • нивелир;
  • строительная рулетка и мел, чтобы делать разметки;
  • цементно-песчаный раствор для укладки – лучше приготовить заранее, чтобы не суетиться;
  • раствор цемента или бетона для заделки швов и пустот;
  • кирпич или шлакоблоки для закладки пустот;
  • пенопласт для утепления;
  • арматура – если предусмотрен армопояс.

О видах плит

Железобетонные плиты делятся на монолитные и пустотные. Есть еще ребристые, но они имеют специфическое назначение – применяются там, где нужно выдерживать экстремально высокую нагрузку. Монолитные имеют повышенную жесткость, но, в целом, дороже, обладают низкой шумоизоляцией и монтажные работы с ними обходятся недешево.

Поэтому наиболее часто используются пустотные плиты. Они имеют стоимость ниже других, обладают хорошей шумоизоляцией, монтажные работы с ними можно провести достаточно быстро и недорого. Кроме того, пустотные плиты производят только на заводах, что обеспечивает их надежность.

Выравнивание фундамента перед началом работ

Необходимо сначала подготовить фундамент, его поверхность должна быть тщательно выровнена. Сначала находятся наиболее высокие и низкие места, после чего, исходя из различий перехода, выбирается способ, которым будет проводиться выравнивание.

  • С малым различием не более 5 см используют стяжку из песка и цемента и армирование при помощи специальной сетки.
  • Когда разница перепада значительная, то поверхность можно выровнять, используя доливание пояса из бетона или при помощи кирпича.
  • Если выполняется укладка плит перекрытия на блоки фундамента, применяется опояска из железобетона – составной или монолитный.

Стоит помнить, что лучше возводить фундамент предельно точно, так как это позволит избежать сложностей с работами по выравниванию. Для удобства лучше сделать на фундаменте разметку – отметить края положения плит, чтобы не ошибиться при монтаже, так как все должно быть точно. Опирание плиты зависит от состава материала, из которого сделан фундамент, и пояса для выравнивания. Опираться плиты должны на две или три стороны. Для стен из кирпича глубина не должна составлять меньше 12,5 см, для железобетона – не меньше 6 см. Размеры у плит заводские, стандартные.

Раствор для укладывания

Производится укладка плит перекрытия на фундамент с помощью раствора из цемента, во время его приготовления необходимо учесть несколько моментов:

Конструкция плиты перекрытия

  1. Необходимо хорошо просеять песок для раствора, потому что даже небольшой камушек грозит созданием перекоса конструкции.
  2. Раствор нужно делать средней густоты.
  3. Слой раствора на поверхности не должен превышать 20 мм.
  4. Задача раствора состоит в равномерном распределении нагрузки, идущей от плит.

Монтажные работы

После окончания подготовительных работ следует переходить непосредственно к монтажу. Так как это достаточно ответственное дело, необходимо точно следовать предписаниям снип (строительные нормы и правила). Монтажные работы нужно проводить с помощью подходящего по грузоподъемности крана. Перед тем, как начинать монтаж, важно не забыть заделать в плитах заводские пустоты.

Сама технология укладки плит перекрытия заключается в следующем.

  • Для начала – закрепить плиту и поднять краном.
  • Затем плита помещается примерно в 10-15 см над поверхностью, на которой она будет располагаться. Снизу должна находиться гладкая сторона.
  • Затем следует точно направить плиту и уложить ее на фундамент. После чего проверяется ровность ее укладки с помощью нивелира. Окончательное положение можно отрегулировать с помощью ломиков в течение 5-10 минут.

    Особенности укладки плит перекрытия

  • Если плита поднялась выше уровня, ее усаживают, ударами молотка по подкладке из дерева. Если это не подойдет, то можно попробовать приподнять плиту, убавить или добавить крепящего раствора и снова положить плиту.
  • Класть плиты нужно вплотную.
  • Для надежности всей конструкции плиты с помощью кольцевых анкеров крепятся к опоре. Применяется также арматурная связка плит.

Стоит помнить, что чем дольше идет процесс – тем больше придется отдать денег за аренду крана, поэтому, имеет смысл действовать оперативно. Однако не нужно слишком торопиться, чтобы не сделать ошибок.

При случае проблем с размерами

В процессе может возникнуть необходимость укоротить плиту. Делается это при помощи болгарки, лома и молотка. Плита помещается на подкладку, на место разреза наносится разметка, по которой делается разрез верхней части болгаркой. Затем нужно молотком простучать плиту, чтобы разрубить ее. Между частями просунуть лом и пробить низ плиты. После чего арматуру снизу разрезать болгаркой.

Есть и другой способ, не требующий резки – оставление зазоров по бокам. Для этого крайние плиты кладутся с опиранием на две стороны, а отступ от третьей составляет 25 см. Остальные плиты кладутся вплотную, без щелей. Пустоты заделываются после укладки.

Укладка плиты перекрытия на фундамент

Устранение пустот и швов

Когда монтажные работы закончены, наступает этап заделывания швов. Этот процесс следует выполнять особо внимательно, так как щели грозят промерзанием и потерей тепла. Швы можно заделать раствором цемента или смесью бетона, если ширина швов достаточно большая. Часто стыки утепляют пенопластом.

Проводить эту работу надо сразу после укладки плит, иначе швы забиваются мелким мусором, который трудно убрать. Это может ухудшить изоляцию стыков. Для того чтобы устранить пустоты, их можно забетонировать, установив предварительно опалубку. Также можно заложить пустые места кирпичом или блоками.

Укрепление при помощи армопояса

Часто правила укладки плит перекрытия предписывают еще и создание армопояса. Эта часть сооружения способствует устойчивости и предотвращает трещины. Железобетонный армопояс создается по периметру, вокруг располагающихся плит. Делается это так: крепится опалубка, выкладывается арматура, производится бетонная заливка.

Однако если армопояс не нужен, периметр можно просто обложить кирпичом и утеплить, используя пенопласт для прокладки между кирпичами и плитами. Сверху кирпича устанавливается армирующая сетка, после чего заливается закрепляющий слой раствора цемента. Подобное перекрытие считают очень долговременным и устойчивым, в отличие от сооружений из дерева, оно почти не подвергается разрушительным воздействиям, а значит, конструкция прослужит гораздо дольше.

Краткие итоги и советы

Правильная укладка плит перекрытия позволит получить устойчивую и долговечную основу для здания, при этом есть моменты, которые следует помнить, чтобы все прошло удачно.

  1. Плиты надо заказывать заранее, так как это достаточно ходовой товар и его не делают на склад. Месяц – оптимальный срок на изготовление материала.
  2. Есть правила по транспортировке и хранению плит, которые требуется соблюдать. Обязательным является наличие подложки и прокладок. Все это делается во избежание повреждений плит.
  3. Важно качество закрепительного раствора, он не должен быть слишком густым и содержать посторонние предметы.
  4. Для сокращения расходов лучше провести укладку сразу после получения материала, к этому моменту подъемный кран также должен быть уже на месте. Либо как следует спланировать разгрузку материала.
  5. Важно не забыть заделать пустоты.
  6. Все работы выполнять согласно требованиям техники безопасности, с особой внимательностью и соблюдая технологию укладки.

Фундамент в виде монолитной плиты

Усманов Павел Алексеевич

архитектор

Основательность – не будет преувеличением сказать, что именно с ней у многих застройщиков ассоциируется такая база частного дома, как плита. Но оговоримся: чтобы подобное основание было именно таким, выбирать его нужно осознанно и учитывать все нюансы, от типа грунта до просчета, какой же будет на фундамент монолитная плита цена за 1 м2. А для этого следует разобраться, что это такое, каким бывает, как строится, какие плюсы и минусы. Мы расскажем обо всем этом!

Что собой представляет монолитная плита?

Сам по себе фундамент такого типа устроен весьма просто. В грунт укладывается песчано-гравийная подушка, сверху под всю площадь будущего дома заливается слой бетона. Благодаря этому он и называется монолитный (еще бывают сборные плиты из блоков). Но это в общих чертах, в деталях есть отличия.


Фото 1. Начало работ по укладки фундамента

Делят такие основания на 3 типа

  1. Плоский. Это базовое исполнение, которое полностью отвечает описанной схеме. У данного фундамента монолитная плита стоимость доступна, но он подходит лишь для легких домов и временного проживания в теплый сезон.
  2. С ребрами жесткости. Усиленная база для больших домов. Ребра могут «смотреть» вниз либо вверх. В последнем случае их делают вдоль несущих стен, а в образующиеся под полом пустоты можно уложить коммуникации.
  3. Утепленный. В этой основе на подушку перед бетоном кладут утеплитель, поэтому полы очень теплые. Различают шведскую и финскую модели (УШП и УФФ) – последняя оптимальна для домов с высоким нулевым уровнем.


Фото 2. Фундамент для дома

Как создается плитное основание?

Несмотря на разницу в конструкции, принцип возведения такого элемента в целом схож. Потому какой бы вы ни заказали фундамент монолитная плита под ключ, вы получите примерно следующий сценарий:

  1. Укладка подушки. Все начинается с подготовки и разметки территории под строительство, за чем следует выемка верхнего слоя грунта. В выкопанный «миникотлован» стелется геотекстиль: он должен защищать от вымерзания и влаги. А далее поверх изоляции засыпается сама подушка. Мы советуем для нее использовать сеяный и послойно утрамбованный песок, хотя также допустима песчано-гравийная смесь.
  2. Утепление. Если проект основан на плоской плите, то этот этап не нужен. Однако мы настолько рекомендуем выбрать УШП или УФФ. Да, стоимость выше, но и комфорт в любое время года окажется несоизмеримым. Потому поверх подушки не помешает слой ППС (его также кладут под опалубкой и с обратной стороны у цоколя в финской схеме). Хотя о теплоизоляции УШП и УФФ лучше почитать по этой и этой ссылкам.
  3. Монтаж коммуникаций. Если не принимать во внимание плиты с ребрами жесткости, нужно заранее продумать размещение инженерных систем. Так, трубы дренажа, ливневых систем, канализации и холодного водоснабжения прокладывают внутри подушки, горячую воду в утеплителе, а проводку – в стяжке. В последнюю встраивают и теплый пол (с ним на монолитную плиту фундамент цена выше, зато он может заменить отопление).
  4. Заливка бетона. Когда нижняя часть «пирога» готова, переходят к верхней части. Базовое в ней – это залить за один раз бетонное основание, будущие полы. Толщина слоя обычно колеблется в пределах 10-20 см, а материал – класса В25. Внутри бетона может скрываться армированная металлическая сетка для укрепления конструкции, а после сушки поверхность стяжки надо отполировать затирочной машиной.
  5. Отделочные работы. Чтобы защита основания была комплексной, нужно обустроить качественную, в идеале утепленную отмостку по его периметру, а для УФФ – и гидроизоляцию. Также на этой стадии выполняется монтаж дождеприемников, септика или ЛОС. Примечательно, что часто в стоимость фундамента монолитная плита не включена декоративная отделка цоколя – ее делают после возведения стен, чтобы не испортить.


Фото 3. Фундамент начало

Какие плюсы и минусы у монолитных плит?
К достоинствам такого конструктивного решения можно отнести:
  1. Установка на сложном грунте. В отличие от распространенных в России ленточных фундаментов плитные не боятся подвижной почвы, глины, также их не пугает высокий уровень подземных вод.
  2. Надежность. При грамотно выполненном монтаже такое основание будет служить десятилетиями. Причем его прочность позволяет использовать его для почти любых по габариту и типа домов.
  3. Комфорт. Даже простое плитное основание обеспечит хорошую изоляцию от холода без дополнительных ухищрений. Утепленные варианты позволят спокойно пережить самые суровые морозы.


Фото 4. Укладка фундамента

Следует быть честными и упомянуть недостатки

  1. Цена. У фундамента монолитная плита цена за 1 м2 по умолчанию выше, чем у любого другого основания. Ведь хотя работа не очень сложна, расход материала у него самый значительный.
  2. Монолитность. Ее главный плюс может обернуться минусом. Ведь с этим типом не получится оборудовать подвал и цокольный этаж, ремонт скрытых внутри коммуникаций проблематичен.
  3. Не подходит для сложного рельефа. Если на участке перепады высоты, холмы или тем более сильный склон, то как минимум придется потратиться на подготовку земли. Часто проще выбрать свайный фундамент.


Фото 5. Укладка арматуры в фундамент


Фото 6. Выравнивание фундамента

Кому доверить создание монолитной плиты?
Мы рекомендуем обратиться в компанию «ЛесоБиржа». Почему?

  • Опытные, квалифицированные и постоянные бригады мастеров, каждый из которых прошел внутрикорпоративное обучение.
  • Точное соблюдение всех технологий при создании фундамента монолитная плита под ключ с обязательным контролем всех стадий.
  • Постоянный контакт с вами, грамотная помощь при обсуждении решений и точное соблюдение оговоренных сроков.
  • Гарантия качества выполняемых работ – на срок до 3 лет (в зависимости от особенностей проекта).
  • Мы готовы к работе под ключ не только с возведением базы, а и постройкой и отделкой всего коттеджа.
  • Наша компания поддерживает на фундамент монолитная плита цены на привлекательном уровне.


Фото 7. Работы по укладки фундамента


Фото 8. Фундамент монолитный


Фото 9. Фундамент-плита

Плитное основание вашего дома будет долговечным, теплым и доступным – если, конечно, обратиться в «ЛесоБиржа». Мы открыты для диалога и всегда поможем вам!


Посмотрите, как мы можем

плюсы и минусы, сравнение и выбор.

Монолитный фундамент: схема и реализация

Монолитный фундамент является максимально прочной конструкцией, которая широко применяется для строительства домов. Фундамент типа монолитная плита, плюсы и минусы которой достаточно многообразные, обеспечивает комфортную и безопасную эксплуатацию разнообразных зданий.

Что такое плитный фундамент?

Плитный фундамент — это фундаментная плита, которая размещается на подложке, которую необходимо делать из сыпучих материалов. Такая конструкция не боится перемещений грунта, что обеспечивает ей длительную эксплуатацию. Фундамент плита, плюсы и минусы которой описаны ниже, укладывается на дренажную подушку. Материалом ее производства является крупный щебень, укладка которого осуществляется прямо на грунт (читайте подробно о том, как подобрать щебень для фундамента). Для гидроизоляции фундамента в большинстве случаев используют виниловую пленку, ее накладывают прямо на плиты. Гидроизоляцию фундамента необходимо выполнять в период строительства в обязательном порядке. У нас также есть более подробная статья о гидроизоляции плитного фундамента.

Плитный фундамент, со всеми его плюсами и минусами, требует применения утеплителя. С этой целью необходимо использовать экструдированный пенополистирол. В период строительства дома не обязательно использовать утеплитель, но с его помощью можно значительно сэкономить на отоплении помещения в зимнее время года. Фундаментная плита должна иметь армирующий каркас. Для укладки фундамента в большинстве случаев применяется арматура из металла. Именно поэтому монолитная плита может выдерживать большие нагрузки. К выбору бетона для фундамента в период строительства дома необходимо подойти максимально ответственно — он должен полностью соответствовать нормам морозостойкости. Как это сделать читайте в статье про утепление фундамента пеноплексом.

к оглавлению ↑

Типы плитных фундаментов

Дом на монолитной плите, характеризуется длительной эксплуатацией. Для того чтобы фундамент смог выдерживать большие нагрузки, необходимо его правильно выбирать. Наиболее часто для возведения постройки используется классический тип фундамента. Его располагают ниже слоя промерзания грунта. Именно поэтому дома могут оснащаться цокольными этажами и подвальными помещениями. Также для возведения здания может применяться фундаментная плита, которую укладывают по плавающему типу. Ее укладка производится на глубине от 70 до 90 см на поверхности грунта. Читайте пошаговую инструкцию по обустройству плавающего фундамента.

Монолитный фундамент, со всеми его плюсами и минусами, может быть:

  • Сплошным;
  • Обычным;
  • Из цельной плиты.

Укладка обычного фундамента осуществляется, если в грунте роется обыкновенный котлован. При этом конструкция должна иметь подушку, не менее 15 сантиметров. Сплошной фундамент применяется при строительстве домов в сложных климатических условиях. Для возведения крупных построек идеальным вариантом являются цельные плиты. Они способны выдерживать максимально высокие нагрузки.

к оглавлению ↑

Монолитный фундамент своими руками: расчет и строительство

Для того чтобы осуществить возведение долговечной здания, необходимо правильно выполнить расчет всех необходимых материалов, что положительно повлияет на качество строительства. Расчет бетонной плиты осуществляется с учетом нагрузки, которую она должна выдерживать. В период расчета должна учитываться не только толщина плиты, но и ее площадь. Также нужно учитывать, что монолитная плита должна иметь гидроизолирующий слой. Перед проведением работ производят расчет и этих материалов. Кроме этого, при расчете материалов для фундамента учитываются особенности почвы. Более подробно об этом можно узнать из статьи: расчет материалов для плитного фундамента.

Для правильного обустройства основания осуществляется расчёт количества необходимых плит из бетона. Железобетонную плиту можно использовать не только для фундамента, но и для перекрытия дома между этажами. При возникновении необходимости в укладке плит между этажами дома нужно провести расчет таких материалов, как гидроизоляция и звукоизоляция.

Проектирование и расчет плитного фундамента

Проведение работ по укладке плитного фундамента – это трудоемкий процесс. Перед строительством дома нужно провести исследование грунта. Если почва соответствует стандартам, тогда приступают к укладке плитного фундамента. Изначально нужно снять верхний слой грунта. Эта процедура выполняется до глубины промерзания почвы. Если планируется возводить здание в несколько этажей, тогда удаляется больший слой грунта.

На почву укладывают подушку из песка. Подушку необходимо максимально качественно разровнять и утрамбовать. Далее обустраивают основание из свай. При возведении конструкции нужно смонтировать дренажную систему и гидроизоляцию, что обеспечит ей высокий уровень прочности. После укладки основания приступают к опалубке. По всему периметру конструкции должна быть опалубка. На следующем этапе работ заливают бетон. Толщина бетона должна составлять не менее 15 сантиметров. Если для плитного фундамента используют железобетонную плиту, то заливка бетона не производится.

Укладка плитного фундамента является трудоемкой процедурой. Ее возможно выполнить только при благоприятности почвы и наличии специальной техники.

к оглавлению ↑

Стоимость материалов и работ

Стоимость плитного фундамента напрямую зависит от того, какие плиты применяются для его возведения. Если возводятся здания в несколько этажей, то толщина плиты должна быть максимальной.

Стоимость фундамента зависит от типа основания, которое укладывается на грунт, – песочное или на основе щебня. Толщина фундамента для одноэтажных конструкций достаточно невысокая, что положительно влияет на снижение цены. От опалубки и количества свай также зависит стоимость. Площадь плитного фундамента также играет важную роль в установлении стоимости на него.

к оглавлению ↑

Очевидные плюсы плитного фундамента

Очень часто для возведения фундамента используются плиты из бетона. Они характеризуются высоким уровнем стойкости к атмосферным воздействиям, что положительно отражается на длительности эксплуатации конструкции. Для плитного фундамента характерна большая площадь, что позволяет снизить нагрузку на грунт. Благодаря наличию армирующего слоя плитный фундамент может применяться в разнообразных местностях. Плиты из бетона характеризуются простотой укладки. Для монтажа плитного фундамента нужно использовать минимальное количество тяжелой техники. Заглубленность бетонных плит, а также наличие свай приводят к упрощению процесса монтажа конструкции.

Плитный фундамент образует монолитную платформу

Плиты из бетона характеризуются простотой изготовления, что позволяет выполнить этот процесс даже мастеру без соответствующего опыта. Укладку свай и защитного слоя можно провести рабочими, которые имеют невысокую квалификацию. Благодаря плитному фундаменту осуществляется создание общей монолитной платформы. Это устраняет возможность локальной деформации конструкции, а также гарантирует высокий уровень стойкости к негативным влияниям. Применение плитного фундамента может осуществляться на болотах, торфяниках и других сложных местностях.

Бетонные плиты имеют отменную несущую способность, что объясняется большой площадью соприкосновения с землей. Плитный фундамент способен полноценно выдержать негативное воздействие талых и грунтовых вод, что положительно воздействует на длительность применения конструкции. Бетонные плиты являются абсолютно безопасными, что позволяет их использовать для строений различного предназначения. Благодаря наличию свай и опалубки обеспечивается максимально высокая прочность плитного фундамента.
Монолитные плиты – это идеальный вариант возведения фундамента для разнообразных строений.

к оглавлению ↑

Основные минусы плитного фундамента

Несмотря на наличие огромного количества плюсов, монолитный фундамент имеет и свои минусы. Наиболее часто минусы заключаются в том, что они не пригодны для применения в сложных ландшафтах. Если наблюдается перепад высоты поверхности более чем в два метра, то плитный фундамент использовать не рекомендуется.

Монолитная плита делает невозможным проведение монтажа подвала. Именно поэтому плитный фундамент в большинстве случаев применяется частными застройщиками. Монолитная плита характеризуется нулевой ремонтопригодностью коммуникационных систем. С целью замены трубопровода осуществляется вскрытие плитного фундамента. Задача усложняется в том случае, если он имеет значительную толщину. Минусы также заключаются в том, что монолитная плита требует монтажа дренажной системы. Плитный фундамент характеризуется достаточно высоким расходом стройматериалов, что негативно отражается на его стоимости.

Заливка плитного фундамента и монтирование гидроизолирующего слоя

Минусы фундамента также заключаются в том, что в период его применения необходимо монтировать гидроизолирующий слой. Несмотря на значительную толщину плиты перед ее укладкой необходимо расчистить площадь. Этот процесс является не только трудоемким, но и занимает очень много времени. Именно поэтому возведение строений затягивается. Данный вид характеризуется достаточно большим расходом металла на арматуру и цементно-песчаной смеси, что требует от заказчика значительных денежных затрат.

Возведение любого строения требует укладки фундамента. На сегодняшний день существует огромное количество фундаментов, которые производятся из разнообразнейшего сырья. Их выбор напрямую зависит от предпочтений и финансовых возможностей заказчика. Достаточно популярным является фундамент из бетона. Эта конструкция была проверена временем. Его можно полноценно использовать не то что несколько столетий, но и несколько тысячелетий. Возведение плит – достаточно простой процесс.

Единственным недостатком является их достаточно большой вес, что требует применение специальной техники для монтажа фундамента. При ее отсутствии лучше всего обратиться за помощью к высококвалифицированным специалистам. Они досконально знают особенности проведения работ, что положительно сказывается на их качестве и скорости.



Что такое фундамент из плит?

Бесспорно, у плитных фундаментов есть достоинства и недостатки. Несмотря на то, что они могут быть повреждены, они очень популярны, особенно в теплом климате. Владельцы недвижимости в тех частях округа, где она замерзает месяцами подряд, обычно выбирают другой вид фонда. Это потому, что бетонные плиты могут треснуть, если постоянно подвергаться воздействию температур ниже 0 (и, конечно, до -15 или -30 градусов).

География и погодные условия диктуют тип фундамента, который лучше всего подходит для вас.Из-за погодных условий у них часто возникают проблемы, требующие решения. Важно знать, почему услуга фундаментной плиты необходима часто. Иногда это происходит из-за смены почвы. Движение фундамента может привести к растрескиванию плит и повреждению фундамента. К счастью, многие проблемы легко решаются.

Плиточный фундамент обычно называют фундаментом «плита на уровне земли». Построенные из бетона, они стали популярными в 1950-х годах. В 21 веке они по-прежнему широко строятся.

Что такое плитный фундамент?

Плиточный фундамент представляет собой большую толстую бетонную плиту, которая обычно имеет толщину в центре 4-6 дюймов и заливается сразу на землю за один раз.Края плиты толще (до 24 дюймов), чтобы обеспечить дополнительную прочность по периметру. Во многих фундаментах используются тросы после натяжения, в то время как другие армированы стальными стержнями (арматурой). Эти материалы используются для того, чтобы сделать плиту чрезвычайно прочной и способной выдерживать нагрузку, несущую вес дома или другой конструкции. Бетонную плиту обычно кладут на слой песка, чтобы улучшить условия дренажа и действовать как подушку.

Бетонная плита не имеет пространства для лазания под ней.Этот тип фундамента отличается от фундамента дома с цокольным этажом тем, что здесь нет места под полом. Подвалы обычно находятся на севере, даже если становится очень холодно.

Фундамент из бетонных плит чаще всего строится на участке, который был классифицирован, как и должно быть. Очень важно градуировать почву, потому что в противном случае фундамент может просесть или осесть из-за плохого уплотнения почвы.

Преимущества плитных фундаментов:

  1. Одним из многих их преимуществ является то, что эти фундаменты, как правило, дешевле для строительства пирса и фундаментов.Поскольку деревянные элементы, такие как балки перекрытия, не требуются, как в случае с опорными и балочными конструкциями, эта цена исключается. Кроме того, поскольку под ними нет места для обхода, снижаются счета за коммунальные услуги, связанные с кондиционированием и отоплением.
  2. Еще одним преимуществом фундамента из бетонных плит является то, что на их создание не уходит много времени. Сама плита заливается за один день. Конечно, заранее есть подготовительные работы. Весь процесс часто можно выполнить за четыре дня от начала до конца, если погода не является проблемой.
  3. Поскольку под ними нет пространства для ползания (или воздушного пространства), счета за коммунальные услуги, связанные с кондиционированием воздуха и отоплением, снижаются.
  4. Плесень и грибок не являются проблемой, ни грызуны, ни насекомые. Это потому, что под плитой нет места для плесени или гнездовий грызунов.
  5. Они позволяют использовать более широкий выбор напольных покрытий, включая окрашенный или рифленый бетон.

Недостатки плитных фундаментов:

  1. Отсутствие пространства под ними означает, что под бетонной плитой нет места, которое можно было бы использовать для хранения или для размещения и скрытия инженерного оборудования.В результате вся вентиляция, а также все воздуховоды должны быть установлены внутри стен или на чердаке.
  2. Поскольку водопровод для дома расположен ниже фундамента из бетонной плиты, протечки в водопроводе требуют, чтобы любой ремонт производился путем удара по плите домкратом, чтобы устранить утечку. Это может создать большой беспорядок, а также требует больших затрат. Поскольку протечки водопровода находятся под плитой, вы не сможете обнаружить их, пока не заметите, что у вас особенно высокий счет за воду.
  3. Трещины могут быть проблемой, потому что плита сделана из бетона. Важно знать, почему трескается фундамент из бетонных плит. Несмотря на то, что бетон чрезвычайно прочен, он склонен к растрескиванию из-за погодных условий и влажности. Важно поливать эти основания водой и поддерживать постоянный уровень влажности.

Когда нужно обслуживать плиты:

Если в вашем доме есть оседание фундамента или трещины в плите, вам может потребоваться ремонт фундамента. Запланируйте бесплатную оценку.

Бетонный фундамент - три типа бетонных оснований

Есть много разновидностей бетонных плит в зависимости от назначения плиты. Ниже приведены несколько полезных ссылок для понимания конкретных основ, а также трех типов бетонных оснований.

Фундамент здания и фундаменты дома

Процесс строительства фундамента

Бетонные опоры

Найти подрядчиков по фундаменту рядом со мной

Т-образный

Т-образный

Традиционный метод фундамента для поддержки конструкции в зоне промерзания грунта.Ниже линии промерзания кладут фундамент, а затем сверху добавляют стены. Фундамент шире стены, что обеспечивает дополнительную поддержку у основания фундамента. Укладывают Т-образный фундамент и дают ему застыть; во-вторых, возводятся стены; и наконец, между стенами заливается плита.

Итого:

  • Фундаменты Т-образные используются в местах промерзания грунта.
  • Сначала устанавливается опора.
  • Во-вторых, стены построены и залиты.
  • Наконец, кладется плита.

Монолитный фундамент

Монолитный фундамент

Как следует из названия, плита представляет собой один слой бетона толщиной несколько дюймов. Плита заливается по краям толще, чтобы получилось цельное основание; арматурные стержни укрепляют утолщенный край. Плита обычно опирается на слой измельченного гравия для улучшения дренажа. Использование проволочной сетки в бетоне снижает вероятность появления трещин. Плита на уклоне подходит для участков, где земля не замерзает, но ее также можно дополнить изоляцией, чтобы предотвратить воздействие морозного пучка.(см. ниже)

Итого:

  • Плита на уклоне, используемая в местах, где земля не замерзает.
  • Кромки плиты перекрытия толще внутренней части плиты.
  • Монолитная плита монолитная (залита все за один раз).

Защита от мороза

Защита от мороза

Этот метод работает только с обогреваемой конструкцией. Он основан на использовании двух листов жесткой полистирольной изоляции - одного на внешней стороне фундаментной стены, а другого, уложенного плоско на гравийной подушке у основания стены, - чтобы предотвратить замерзание, что является проблемой для плиты. на фундаментах в местах с морозами.Изоляция удерживает тепло от конструкции в земле под фундаментом и предотвращает потерю тепла с края плиты. Это тепло поддерживает температуру земли вокруг опор выше точки замерзания.

Итого:

  • Работает только с отапливаемой конструкцией.
  • Обладает преимуществами монолитного метода перекрытия (бетонная заливка) в местах, подверженных морозам.
  • Бетон заливается за одну операцию, тогда как для Т-образного фундамента требуется 3 заливки.

Вернуться к строительству высококачественных плит класса

Информация о ремонте фундамента

Вся информация о фундаментах взята из Sunset Books "Сараи и гаражи".

3 самых распространенных фонда дома: плюсы и минусы

По определению, фундамент дома - это несущая часть конструкции, обычно возводимая под землей.

Как минимум, любой фонд должен хорошо выполнять три задачи:

  1. Поддержка структуры выше
  2. Не допускать попадания грунтовых вод
  3. Действует как барьер для воды и почвенного пара

Вот и все.Но, как и все в домостроении, у вас есть выбор.

К счастью, эти варианты довольно просты, а их относительные преимущества и недостатки совершенно очевидны.

И хотя решение о том, какой тип фундамента подойдет вам, - не самая увлекательная часть планирования вашего строительства, это, несомненно, один из самых важных (и самых первых) шагов.

Для систематизации этой статьи мы обсудим три типа фундаментов, с которыми вы, скорее всего, столкнетесь на этом рынке, начиная с самого дешевого - фундамента из бетонных плит.

1. Фундамент из бетонных плит

Бетонная плита - один из наиболее распространенных типов фундаментов дома, требующий наименьшего количества подготовительных работ для начала строительства.

Установка проста по сравнению с другими типами фундаментов, что делает фундамент из плит популярным среди домовладельцев благодаря своей относительно невысокой цене.

Как и все фундаменты, плита начинается с бетонного основания, залитого на 24 дюйма ниже запланированного уровня отделки. После заливки нижних колонтитулов поверх нижних колонтитулов укладывается как минимум два слоя бетонного блока.После укладки блоков устанавливаются все внутренние трубопроводы. Затем добавляется каменный наполнитель, а сверху заливается четыре дюйма бетона.

На фото: тот же дом с плиточным фундаментом после заливки нижних колонтитулов и укладки блоков. На этом этапе он готов к прокладке водопровода, добавлен полный камень, а затем залит бетон.

Преимущества фундамента из бетонных плит

  • Цена : Как правило, фундамент из плит - ваш самый дешевый вариант, когда дело касается фундамента, отличный выбор, если бюджет ограничен.
  • Низкие эксплуатационные расходы : Из всех типов фундаментов плиты требуют минимального обслуживания, что увеличивает их стоимость.

Недостатки фундамента из бетонных плит

  • Потенциально дорогостоящий ремонт : Сантехнические системы заглубляются НИЖЕ плиты, что делает ремонт фундамента дорогостоящим, поскольку вам придется сначала пробить бетонную плиту, чтобы добраться до трубопровода. Однако с новыми технологиями, такими как водопроводные системы Pex, которые все чаще используются строителями, необходимость доступа под перекрытием в конечном итоге гораздо менее вероятна, чем в прошлом.
  • Плохая погода : Плиты обеспечивают минимальную защиту вашего дома от штормов и других неблагоприятных погодных явлений.

Еще одна вещь, на которую следует обратить внимание :

Как и в случае любого фундамента, строители всегда должны обеспечивать надлежащий дренаж вдали от конструкции, чтобы гарантировать защиту от влаги и повреждений, вызванных стоком.

2. Фонд Crawl Space

Дома с фундаментом для подполья возвышаются на несколько футов над землей. Как плита, заливается фундамент, затем кладутся блоки, чтобы создать фундамент для поддержки стен конструкции.

Постройка фундамента подвала позволит сэкономить на стоимости по сравнению с подвалом, но не обязательно по времени, так как на их строительство уходит примерно столько же времени, сколько на строительство полного фундамента подвала.

Преимущества фундамента для ползания

  • Доступные утилиты : устраняя самый большой недостаток плиты, свободное пространство облегчает доступ к проводке, трубопроводам и воздуховодам в вашем доме, что облегчает ремонт и будущие обновления.
  • Теплые полы : в отличие от плиточного фундамента, первый этаж дома, построенного на подполье, не будет ощущаться, как будто он построен на бетоне.Фактически, полы, как правило, теплее, потому что пространство для подполья кондиционировано.

Недостатки фундамента для ползания

  • Склонен к влаге : Даже с установкой новейших пароизоляционных материалов в пространствах для подполья все еще возможно поддерживать рост плесени и грибка. По этой причине вам нужно следить за своим пространством для сканирования. В случае Reinbrecht Homes наши кондиционированные рабочие пространства еще больше помогают решить проблемы с влажностью.
  • Слабая защита от штормов : Подобно плиточному фундаменту, подвесные пространства практически не защищают структуру вашего дома от неблагоприятных погодных условий.

Еще одна вещь, на которую следует обратить внимание :

Крайне важно изолировать внешние стены вашего подвального помещения.
Чтобы узнать, подходит ли пространство для сканирования для вашего нового дома, загрузите наше руководство по фондам.

3. Цокольный фундамент

Подвал, в буквальном смысле, - это дыра высотой восемь футов (или глубже), которая заканчивается в бетонной плите.

Долгое время стены подвалов возводили из шлакоблоков. В результате они были подвержены структурным сбоям и утечкам по мере старения.

В наши дни, и особенно в Reinbrecht Homes, все здания построены с использованием заливных бетонных стен , что практически устранило большинство проблем с фундаментом, связанных с структурной целостностью и проницаемостью влаги.

Подвалы отлично подходят для закрепления собственности к земле и расширения фундамента ниже линии промерзания, что помогает сохранить целостность фундамента с течением времени.

Преимущества цокольного фундамента

    • Больше, дешевые квадратные метры : Возможно, самым большим преимуществом фундамента подвала является дополнительная площадь в квадратных футах - и при гораздо более низких затратах на квадратный фут, чем в других частях дома.
    • Сезонная жилая площадь : Отлично подходит для домов с меньшими размерами, добавление готового подвала создает энергоэффективные жилые помещения, которые хорошо сочетаются с изменением времен года, сохраняя тепло зимой и прохладу летом.
    • Легкий доступ для ремонта : Само собой разумеется, что техникам проще (и дешевле) ремонтировать коммунальные системы в вашем доме стоя , а не ползать по полу или копаться в плите.
    • Storm Protection : Для вас, жителей, а также для вашего дома.Подвалы служат отличным убежищем от худшего, что мать-природа может вам бросить, и в то же время служат надежным якорем для вашего дома.

Недостатки цокольного фундамента

    • Повышенная стоимость фундамента : Подвал по понятным причинам является самым дорогим типом фундамента из трех упомянутых здесь - тем более, если вы решите закончить это пространство. Даже в этом случае готовая площадь подвала, скорее всего, будет самой дешевой во всем вашем доме.
    • Потенциальное затопление : Без водоотливного насоса вы можете получить затопленный подвал. Для борьбы с наводнением (и практически полного устранения угрозы) мы рекомендуем резервные батареи, генераторы или резервные источники воды. Однако во всех случаях лучший сценарий предотвращения потенциального наводнения - обеспечение естественного пути для дренажа.
    • Отсутствие естественного света : если вы превращаете подвал в жилое пространство, а это НЕ прогулка, вам, возможно, придется найти творческие способы внести немного света в пространство.Опять же, это не проблема с подвальными помещениями.

На фото: подвал с выходом сразу после заливки пола.

Что такое фундамент из сборных плит?

Фундаменты из фальш-плит устойчивы к влаге, устойчивы к суровым погодным условиям и идеально подходят для прибрежных участков. Помещение для подполья и фундамент из плит, приподнятые фундаменты из плит имеют базовую конструкцию в комплекте с периметром опор. Интерьер заполняется камнями, а затем конструкция покрывается бетоном.

Какой тип фундамента дома дает вам дом, который вы хотите, по разумной цене?

Стоит отметить, что если они построены правильно, не существует типа фундамента, который «выдерживал бы» лучше других с точки зрения долговечности. Технически не существует «самого прочного» типа фундамента.

Точно так же, помимо топографии вашего участка, на самом деле нет серьезных причин выбирать один из них, исходя из географии или типа почвы.

Решение о том, какой фундамент использовать в новом доме, зависит от личных предпочтений и бюджета.

Чтобы узнать больше, прочитайте подробное иллюстрированное руководство по фондам.

Узнайте обо всех функциях, которые входят в стандартную комплектацию дома, выполненного по индивидуальному заказу, в нашем руководстве по стандартам.

DOE Building Foundations Section 4-1

Рисунок 4-1. Монолитный фундамент с наружной изоляцией

4.1 Рекомендуемые детали конструкции и конструкции

КОНСТРУКЦИЯ

Основными конструктивными компонентами фундаментной плиты перекрытия являются сама плита перекрытия и либо профилированные балки, либо фундаментные стены с опорами по периметру плиты (см. Рисунки 4-2 и 4-3).В некоторых случаях необходимы дополнительные опоры (часто утолщенная плита) под несущими стенами или колоннами в центре плиты. Полы из бетонных плит на уровне грунта обычно проектируются так, чтобы иметь достаточную прочность, чтобы выдерживать нагрузки на пол без армирования при заливке на ненарушенный или уплотненный грунт. Правильное использование сварной проволочной сетки и бетона с низким водоцементным соотношением может уменьшить растрескивание при усадке, что является важной проблемой для внешнего вида, а также может помочь в стратегиях контроля инфильтрации радона.

Фундаментные стены обычно строятся из монолитного бетона или бетонных блоков. Фундаментные стены должны быть спроектированы таким образом, чтобы выдерживать вертикальные нагрузки от вышележащей конструкции и передавать эти нагрузки на фундамент. Бетонные опоры должны обеспечивать опору под фундаментные стены и колонны. Точно так же опорные балки на краю фундамента поддерживают надстройку выше. Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, что приведет к растрескиванию и другим структурным проблемам.По этой причине опоры должны располагаться ниже максимальной глубины промерзания, если только они не основаны на скальных породах или не подверженных промерзанию почвах или изолированы для предотвращения промерзания.

При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента. В этих случаях рекомендуется проконсультироваться с местными строительными чиновниками и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

В общем, схемы управления влажностью должны контролировать воду в двух состояниях.Во-первых, поскольку почва, контактирующая с фундаментом и плитой перекрытия, всегда имеет относительную влажность 100%, фундамент должен иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий. Во-вторых, жидкая вода не должна скапливаться вокруг фундамента и под ним. Жидкая вода поступает из таких источников, как:

  • Неконтролируемые потоки поверхностных вод
  • Высокий уровень грунтовых вод
  • Капиллярный поток через конструкции подземного фундамента

Рисунок 4-2.Компоненты структурной системы фундаментного перекрытия с профильной балкой

Рисунок 4-3. Методы дренажа фундаментных перекрытий

Методы контроля накопления и движения влаги в фундаменте являются важным компонентом всей конструкции. Неправильное управление влажностью может привести к структурным повреждениям, повреждению отделки пола и росту плесени, ремонт которых может быть очень дорогостоящим и опасным для здоровья.

Следующие методы строительства предотвратят возникновение проблем из-за избытка воды в виде жидкой воды и пара.Это достигается за счет использования соответствующего дренажа и использования замедлителей образования пара. Эти руководящие принципы и рекомендации применимы к утолщенным краевым / монолитным плитам и фундаментам стеновых стволов с независимыми конфигурациями перекрытий над уровнем земли (PATH 2006). Эти две конфигурации плиты на уровне грунта показаны на рисунках 4-2 и 4-3.

  • Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру с падением не менее шести дюймов на десять футов пути.
  • Замедлитель парообразования, такой как полиэтиленовый лист толщиной 6 мил, следует размещать непосредственно под бетонной плитой (DOE 2009). Замедлитель пара предотвратит проникновение влаги из земли через плиту в здание. Рекомендуется, чтобы замедлитель образования пара находился в непосредственном контакте с бетонной плитой и чтобы между ними не было песка или гравия (Lstiburek 2008).
  • Слой разрыва капилляров, состоящий из трех-четырех дюймов чистого гравия (без мелкой фракции), должен быть установлен под замедлителем образования пара.Этот слой помогает еще больше предотвратить просачивание основной массы почвенной влаги на плиту и позволяет отводить эту влагу, если установлена ​​дренажная система (PATH 2006). Этот слой также служит расширителем поля давления для системы вентиляции почвенного газа, если она установлена.
  • Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной порога, чтобы предотвратить миграцию влаги между бетонным фундаментом и конструкцией стены выше.Для конструкций с балками со встроенным грунтом выдвиньте замедлитель образования пара под плиту под основание, доведя его до уровня грунта.
  • Существует несколько различных вариантов отделки пола, которые можно использовать на фундаменте из плит, однако следует избегать использования непроницаемых материалов, таких как виниловые полы, поскольку они предотвращают высыхание влаги из плит в интерьер дома. Влагостойкие покрытия, такие как пятна от плитки, терраццо и бетона, особенно рекомендуются для влажного климата. Также можно использовать такие чувствительные к влаге покрытия, как ковролин и деревянные полы.Однако, чтобы их можно было использовать надлежащим образом, следует использовать изоляцию суб-плиты, поверхности плиты или периметра плиты для регулирования температуры плиты. Низкие температуры могут вызвать конденсацию на плите, что приведет к повреждению отделки, а также к росту плесени.
  • После того, как бетон для плиты был залит, он все еще будет содержать большое количество влаги, и ему необходимо дать возможность застыть. Рекомендуется использовать бетон с низким содержанием воды, чтобы уменьшить количество оставшейся влаги, которая должна высохнуть после схватывания плиты.Чтобы предотвратить растрескивание и коробление во время процесса отверждения, следует использовать методы отверждения во влажной среде в сочетании с армированием сварной проволочной сеткой. Горизонтальную, непрерывную арматуру №5 сверху и снизу стенки ствола или утолщенный край плиты также следует использовать для предотвращения растрескивания (PATH 2006). Перед установкой отделки плите необходимо дать ей достаточно высохнуть (Lstiburek 2008).

ДРЕНАЖНАЯ И ГИДРОИЗОЛЯЦИЯ

Поскольку фундамент из плит не закрывает пространство ниже уровня земли, традиционная гидроизоляция часто не требуется.Однако между землей и внутренними частями здания / над уровнем земли необходим непрерывный слой материалов, замедляющих образование капилляров / паров. В зависимости от конструкции фундамента сюда могут входить субплитные замедлители образования пара, уплотнители порогов, прокладки, гидроизоляционные мембраны или другие подходящие материалы.

Дождевую воду можно правильно контролировать, используя хорошо спроектированную систему водостока и водосточной трубы, а также выравнивая грунт вокруг фундамента (6 дюймов на 10 футов), чтобы отвести воду от фундамента (Lstiburek 2006).Плиту также следует поднять как минимум на восемь дюймов над уровнем земли, чтобы предотвратить скопление воды в основании (PATH 2006).

Поскольку фундамент из плит размещает все жилое пространство над уровнем земли, дренаж земляного полотна не всегда необходим. В некоторых случаях, когда может происходить сезонное скопление поверхностных вод или на участках с непроницаемыми почвами, рекомендуется установить дренаж в фундамент непосредственно рядом с основанием фундамента, как это рекомендуется для подвалов и подвальных помещений. Сборка дренажа фундамента включает фильтрующую ткань, гравий и перфорированную пластиковую дренажную трубу, обычно диаметром 4 дюйма.Дренаж выходит на дневной свет или в герметичный поддон ..

Рисунок 4-4. Возможные места установки плиты на изоляционном материале класса

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Изоляция включается в монолитное строительство для двух целей:

  1. Изоляция предотвращает потерю тепла зимой и приток тепла летом. Этот эффект наиболее выражен по периметру плиты, где в противном случае край плиты напрямую контактирует с наружным воздухом.
  2. Даже в климатических условиях и в местах на плите (периметр vs.посередине), где изоляция плиты может не дать больших энергетических преимуществ, тепловая изоляция плиты может предотвратить низкие температуры плиты, которые в противном случае могут вызвать конденсацию внутри дома. Это может привести к появлению плесени и другим проблемам, связанным с влажностью, особенно если плита покрыта ковром.

Для изоляции фундаментных плит перекрытия можно использовать самые разные методы (рисунки 4-4 и 4-5). Хорошая строительная практика требует поднять плиту над уровнем земли не менее чем на 8 дюймов, чтобы изолировать деревянный каркас от брызг дождя, сырости почвы и термитов, а также удерживать дренажный слой под плитами над окружающей землей.Наиболее интенсивная теплопередача происходит через эту небольшую площадь фундаментной стены над уровнем земли, поэтому при ее детализации и установке требуется особая осторожность. Тепло также передается между плитой и почвой, через которую оно перемещается к внешней поверхности земли и воздуху. Теплоотдача с почвой максимальна на краю и быстро уменьшается по мере удаления от нее. В жарком климате прямое соединение грунта с плитой может снизить охлаждающую нагрузку, хотя и с риском конденсации влаги из воздуха в помещении.

Оба компонента теплопередачи плиты - по краю и через почву - должны быть учтены при проектировании системы изоляции. Утеплитель можно разместить вертикально за пределами фундаментной стены или горизонтальной балки. Такой подход эффективно изолирует открытый край плиты над уровнем земли и спускается вниз, чтобы уменьшить тепловой поток от плиты перекрытия к поверхности земли за пределами здания. Вертикальная внешняя изоляция (рис. 4-5а) - единственный метод снижения теплопотерь на краю балки и перекрытия фундамента.Для фундаментов стволовых стен основным преимуществом внешней изоляции является то, что внутренний стык между плитой и фундаментом может не нуждаться в теплоизоляции, что упрощает конструкцию. Одним из недостатков является то, что жесткая изоляция должна быть покрыта защитной плитой, покрытием или гидроизоляционным материалом. Еще одно ограничение заключается в том, что глубина внешней изоляции регулируется глубиной основания. Однако можно обеспечить дополнительную внешнюю изоляцию, отводя изоляцию горизонтально от фундаментной стены.Поскольку этот подход позволяет контролировать промерзание у основания, его можно использовать для уменьшения требований к глубине основания при определенных обстоятельствах (рис. 4-5a). Этот метод известен как «неглубокий фундамент с защитой от замерзания» (FPSF). Вариант для неотапливаемых зданий показан на Рисунке 4-5b. См. NAHB (2004) для получения дополнительной информации об этом методе, который может существенно снизить начальную стоимость строительства фундамента.

Наружная изоляция должна быть одобрена для использования в некачественных условиях.Обычно используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Baechler et al. 2005). Экструдированный полистирол (номинальное сопротивление R-5 на дюйм) является обычным выбором. Пенополистирол (номинал R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%.Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцатилетнего периода исследования. Это возможное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Рисунок 4-5. Возможные места установки плиты на изоляционном материале класса

Изоляция также может быть размещена вертикально внутри ствола или горизонтально под плитой.В обоих случаях уменьшаются потери тепла с пола и устраняются трудности с размещением и защитой внешней изоляции. Внутренняя вертикальная изоляция ограничена глубиной основания, но изоляция под плитами в этом отношении не ограничивается. Обычно утепляются внешние 2–4 фута периметра плиты, но при желании можно утеплить весь пол. Помните, что контроль конденсации является важным фактором наряду с использованием тепловой энергии. Важно изолировать стык между плитой и фундаментной стеной всякий раз, когда изоляция размещается внутри фундаментной стены или под плитой.В противном случае через тепловой мост на краю плиты происходит значительная теплопередача. В этот момент толщина изоляции обычно не превышает 1 дюйм. На рис. 4-4d показана изоляция под плитой и на краю плиты для контроля температуры плиты, при этом внешняя изоляция расположена вертикально и горизонтально, чтобы предотвратить проникновение промерзания в основание.

Другой вариант теплоизоляции фундаментной плиты - это размещение изоляции над плитой перекрытия (Рисунок 4-5c).Это может быть единственный вариант для модернизации приложений. Он также может быть уместен для нового строительства, особенно когда желаемой отделкой пола является дерево. Эти методы имеют важные детали, которые необходимо соблюдать, чтобы избежать проблем с влажностью; полное описание можно найти в Lstiburek (2006).

Другие специальные системы могут быть использованы для стволовых стенок типа «плита-на-уровне». К ним относятся изолированные бетонные формы (ICF), плиты с последующим натяжением и системы, в которых пенопластовая изоляция размещается между двумя слоями монолитного бетона.

Рисунок 4-6. Методы контроля термитов на грунте

МЕТОДЫ КОНТРОЛЯ ТЕРМИТА И ДРЕВЕСИНЫ

Методы контроля проникновения термитов через жилые фонды необходимы на большей части территории Соединенных Штатов (см. Рис. 4-6). Для получения более подробной информации проконсультируйтесь с местными строительными органами и правилами.

  1. Сведите к минимуму влажность почвы вокруг фундамента за счет поверхностного дренажа и использования желобов, водостоков и водостоков для удаления воды с крыши.
  2. Удалите с участка все корни, пни и древесину. Деревянные колья и опалубку также следует удалить с участка фундамента.
  3. Обработайте почву термитицидом на всех участках, уязвимых для термитов (Labs et al. 1988).
  4. Поместите соединительную балку или ряд массивных заглушек поверх всех бетонных стен фундамента, чтобы убедиться, что не осталось открытых стержней. Как вариант, заполните все сердцевины на верхнем слое строительным раствором. Стык раствора под верхним слоем или соединительной балкой должен быть усилен для дополнительной защиты.
  5. Поместите порог на высоте не менее 8 дюймов над уровнем земли; это должно быть обработано консервантом давления, чтобы противостоять гниению. Поскольку термитные щиты часто повреждаются или устанавливаются недостаточно тщательно, они считаются необязательными и сами по себе не могут считаться достаточной защитой.
  6. Убедитесь, что внешний деревянный сайдинг и отделка находятся на высоте не менее 6 дюймов над уровнем земли.
  7. Конструируйте подъезды и внешние плиты так, чтобы они отклонялись от стены фундамента, были усилены стальной или проволочной сеткой, обычно находились не менее чем на 2 дюйма ниже внешнего сайдинга и были отделены от всех деревянных элементов зазором в 2 дюйма, видимым для осмотра. или сплошной металлический оклад, припаянный по всем швам.
  8. Заполните стык между монолитным полом и фундаментной стеной жидким уретановым герметиком или каменноугольной смолой, чтобы сформировать термитно-радоновый барьер.

Пенопласт и изоляционные материалы из минеральной ваты не имеют пищевой ценности для термитов, но они могут обеспечить защитное покрытие и облегчить проходку туннелей. Изоляционные установки могут быть детализированы для облегчения осмотра, хотя часто за счет снижения тепловой эффективности.

В принципе, щитки от термитов обеспечивают защиту, но на них не следует полагаться как на барьер.Термитные щиты показаны в этом документе как компонент всех конструкций плиты на уровне грунта. Их цель - вытеснить любых насекомых, пролезающих через стену, наружу, где их можно будет увидеть. По этой причине щитки от термитов должны быть сплошными, а все швы должны быть герметизированы, чтобы не допустить обхода насекомыми.

Эти опасения по поводу изоляции и ненадежности защиты от термитов привели к выводу, что обработка почвы является наиболее эффективным методом борьбы с термитами с помощью изолированного фундамента.Однако ограничения на широко применяемые термитициды могут сделать этот вариант либо недоступным, либо вызвать замену более дорогими и, возможно, менее эффективными продуктами. Эта ситуация должна стимулировать использование методов изоляции, которые улучшают визуальный осмотр и создают эффективные барьеры для термитов. Для получения дополнительной информации о методах борьбы с термитами см. NAHB (2006).

Рисунок 4-7. Методы контроля содержания радона в плите

МЕТОДЫ УПРАВЛЕНИЯ РАДОНОМ

Уплотнение плиты

Следующие методы минимизации проникновения радона через фундамент плиты на уровне являются подходящими, особенно в областях с умеренным или высоким потенциалом радона (зоны 1 и 2), как определено Агентством по охране окружающей среды (см. Рисунки 4-7 и 4-8).Чтобы определить это, свяжитесь с государственным радоновым персоналом.

  1. Используйте сплошные трубы для дренажей в полу для дневного света или обеспечьте механические ловушки, если они выходят в подземные стоки.
  2. Положите полиэтиленовую пленку толщиной 6 мил поверх дренажного слоя гравия под плитой. Эта пленка служит одновременно и радоном, и замедлителем влажности. Надрежьте «x» на полиэтиленовой мембране в местах проникновения. Поднимите язычки и заклейте их до места проникновения герметиком или лентой. Следует проявлять осторожность, чтобы избежать непреднамеренного пробивания барьера; рассмотрите возможность использования руслового гравия, если он доступен по разумной цене.Круглый русловой гравий обеспечивает более свободное движение почвенного газа и не имеет острых краев, которые могли бы проникнуть в полиэтилен. Края должны быть притерты не менее 12 дюймов. Полиэтилен должен выходить за верхнюю часть фундаментной стены или проходить под балкой из монолитной плиты или патио, заканчиваясь не ниже готовой отметки. Используйте бетон с низким соотношением вода / цемент, чтобы минимизировать растрескивание.
  3. Обеспечьте изоляционный шов между фундаментной стеной и перекрытием, где ожидается вертикальное движение.После того, как плита застынет в течение нескольких дней, закройте шов, залив полиуретаном или аналогичным герметиком в канал диаметром 1/2 дюйма, образованный съемной полосой. Полиуретановые герметики хорошо прилегают к кирпичной кладке и долговечны. Они не прилипают к полиэтилену. Не используйте латексный герметик.
  4. Установите сварную проволоку в плиту, чтобы уменьшить влияние усадочного растрескивания. Рассмотрите возможность контрольных швов или дополнительной арматуры возле внутреннего угла L-образных плит. Две части арматурного стержня № 4, длиной 3 фута и с 12-дюймовым центром на участках, где ожидается дополнительное напряжение, должны уменьшить растрескивание.Использование волокон в бетоне также снижает количество растрескиваний при пластической усадке.
  5. Контрольные соединения должны иметь углубление на 1/2 дюйма. Полностью заполните это углубление полиуретановым или аналогичным герметиком.
  6. Сведите к минимуму количество заливок, чтобы избежать образования холодных швов. Начните отверждение бетона сразу после заливки в соответствии с рекомендациями Американского института бетона (1980; 1983). При температуре 70 ° F требуется не менее трех дней, а при более низких температурах - дольше.Используйте непроницаемый покровный лист или влажную мешковину.
  7. Создайте зазор шириной не менее 1/2 дюйма вокруг всех вводов водопровода и инженерных сетей через плиту на глубину не менее 1/2 дюйма. Заполните полиуретаном или аналогичным герметиком.
  8. Разместите отводы конденсата HVAC таким образом, чтобы они выходили на дневной свет за пределы ограждающей конструкции здания или к сливу в полу, надлежащим образом загерметизированным от проникновения радона. Отводы конденсата, которые соединяются с сухими колодцами или другой почвой, могут стать прямыми проводниками почвенного газа и могут быть основным источником поступления радона.
  9. Поместите слой из твердых блоков, связующую балку или верхний блок поверх всех каменных стен фундамента, чтобы заделать ядра, или заполните открытые ядра блоков в верхнем ряду бетоном. Альтернативный подход - оставить сердцевины кладки открытыми и заполнить их твердым телом во время заливки плиты перекрытия путем заливки бетона в верхний ряд блока.
  10. Не размещайте воздуховоды HVAC под плитой.

Рисунок 4-8. Методы сбора и сброса почвенного газа

Улавливание почвенного газа

Наиболее эффективным способом ограничения поступления радона и других газов в почву является использование активной разгерметизации почвы (ASD).ASD работает за счет снижения давления воздуха в почве по сравнению с внутренним. Избегать проемов фундамента в почву или герметизировать эти проемы, а также ограничивать источники разгерметизации помещений вспомогательными системами ASD. Иногда используется система пассивной разгерметизации грунта (PSD, без вентилятора). Если тестирование на радон после занятия показывает, что желательно дальнейшее снижение содержания радона, в вентиляционную трубу можно установить вентилятор (см. Рисунок 4-8).

Снижение давления с помощью поддона оказалось эффективным методом снижения концентрации радона до приемлемых уровней даже в домах с чрезвычайно высокими концентрациями (Dudney 1988).Этот метод снижает давление вокруг оболочки фундамента, в результате чего почвенный газ направляется в систему сбора, избегая внутренних пространств и выбрасывая наружу.

В фундаменте с хорошим подземным дренажем уже есть система сбора. Дренажный слой из гравия под плитами можно использовать для сбора почвенного газа. Он должен быть не менее 4 дюймов в толщину и из чистого заполнителя не менее 1/2 дюйма в диаметре. Гравий должен быть покрыт слоем полиэтиленового радона толщиной 6 мил и замедлителем парообразования.

Вентиляционная труба из ПВХ диаметром 3 или 4 дюйма должна быть проложена от подкладочного слоя гравия через кондиционированную часть здания и через самую высокую плоскость крыши. Труба должна заканчиваться под плитой тройником. Чтобы предотвратить засорение трубы гравием, к ножкам тройника можно прикрепить отрезки перфорированного дренажа длиной десять футов и загерметизировать его концы. В качестве альтернативы вентиляционная труба может быть подключена к дренажной системе по периметру, если эта система не подключена к внешней среде.Горизонтальные вентиляционные трубы могут соединять вентиляционную трубу через стены ниже уровня земли с проницаемыми участками под прилегающими плитами. Одной вентиляционной трубы достаточно для большинства домов с площадью перекрытия менее 2500 квадратных футов, которая также включает проницаемый подслой. Вентиляционная труба выводится на крышу через сантехнические желоба, внутренние стены или туалеты.

Система PSD требует, чтобы плита перекрытия была почти воздухонепроницаемой, чтобы не возникало короткого замыкания из-за втягивания чрезмерного количества воздуха в помещении через плиту в систему.Трещины, проникновения в плиты и контрольные швы должны быть заделаны. Следует избегать сточных вод в полу, которые выходят на гравий под плитой, но при использовании их следует оборудовать механической ловушкой, способной обеспечить герметичное уплотнение.

В то время как правильно установленная система пассивной разгерметизации почвы (PSD) может снизить концентрацию радона внутри помещений примерно на 50%, системы активной разгерметизации почвы (ASD) могут снизить концентрацию радона внутри помещений на 99%. Система PSD более ограничена с точки зрения вариантов прокладки вентиляционных труб и менее прощает дефекты конструкции, чем системы ASD.Кроме того, в новом строительстве можно использовать небольшие вентиляторы ASD (25-40 Вт) с минимальным энергетическим воздействием. В активных системах используются бесшумные прямые канальные вентиляторы для забора газа из почвы. Вентилятор должен располагаться снаружи, а в идеале над кондиционируемым помещением, чтобы любые утечки воздуха со стороны положительного давления вентилятора или вентиляционной трубы не попадали в жилое пространство. Вентилятор должен быть ориентирован так, чтобы предотвратить скопление конденсата в корпусе вентилятора. Стек ASD должен быть проложен через здание, пристроенный гараж или навес и выступать на двенадцать дюймов над крышей.Его также можно провести через ленточную балку и вверх по внешней стороне стены до точки, достаточно высокой, чтобы не было опасности перенаправления выхлопных газов в здание через вентиляционные отверстия чердака или другие проходы. Поскольку системы PSD полагаются на естественную плавучесть для работы, стек PSD должен быть проложен через кондиционированную часть дома.

Вентилятор, способный поддерживать всасывание воды в 0,2 дюйма в условиях установки, подходит для обслуживания подсобных систем сбора в большинстве домов (Labs 1988).Это часто достигается с помощью центробежного вентилятора мощностью 0,03 л.с. (25 Вт), 160 куб. Футов в минуту (максимальная мощность), способного втягивать до 1 дюйма воды перед остановкой. В полевых условиях на глубине 0,2 дюйма воды такой вентилятор работает со скоростью около 80 кубических футов в минуту.

Можно проверить всасывание подсистемы подслоя, просверлив небольшое (1/4 дюйма) отверстие в участках плиты, удаленных от точки всасывания, и измерив всасывание через отверстие с помощью микроманометра или наклонного манометра. Целью подсистемы сброса давления внутри плиты является создание отрицательного давления воздуха под плитой по сравнению с давлением воздуха в прилегающем внутреннем пространстве.Всасывание в 5 Па считается удовлетворительным, когда дом находится в наихудшем состоянии разгерметизации (т. Е. Дом закрыт, все вытяжные вентиляторы и устройства работают, а система отопления, вентиляции и кондиционирования воздуха работает с закрытыми внутренними дверями). После испытания отверстие необходимо закрыть.

Системы

PSD требуют почти идеальной герметизации проемов в почве, поскольку система использует 3- или 4-дюймовую трубу для более эффективной вентиляции, чем весь дом. Герметизация отверстий в почве менее критична для борьбы с радоном с помощью систем ASD, хотя это очень желательно для ограничения потерь энергии, связанных с утечкой кондиционированного воздуха в помещении в подстилку с пониженным давлением, а оттуда на улицу.Срок службы вентиляторов ASD составляет в среднем около десяти лет, причем ожидаемый срок службы увеличивается, если вентилятор защищен от непогоды. Так как система ASD может быть отключена жильцами, сервисные выключатели обычно располагаются в зонах с ограниченным доступом.

Для получения дополнительной информации посетите Центр решений Building America.

Фундаменты из бетона, блоков и плит

Фото :creteworkz.com

При строительстве дома используются два основных типа фундаментов: фундамент перекрытия или фундамент ниже уровня земли с плитой подвала.Климат, включая высокий уровень грунтовых вод, морозы, суровые зимы и уязвимость перед штормовыми нагонами и сильными ветрами, будет определять, какой фундамент будет выбран - плиточный или ниже уровня земли.

Залитые и блочные фундаменты опираются на бетонные опоры или залитые подушки, которые служат основанием для стен. Фундаменты сооружаются в траншеях, вырытых ниже уровня цокольного этажа. Эти траншеи шире и длиннее, чем стены, которые они поддерживают, и действуют как ножки, распределяя вес стены и конструкции над ней.Подножки обеспечивают прочную поверхность, чтобы противостоять погружению или смещению в землю или субстрат. Глубина траншеи составляет от шести дюймов до трех футов, в зависимости от размера здания и характеристик почвы.

Наливные бетонные стены

Наливной бетон более популярен для строительства подвалов, чем блочный, поскольку он является бесшовным и сопротивляется проникновению воды. При заливке цельного фундамента алюминиевые или изолированные стеновые опалубки кладут на опоры, скрепляют вместе и поддерживают для сохранения своей формы во время заливки бетона.

После того, как формы установлены, арматурный стержень помещается вертикально внутри канала стены для поддержки и добавления дополнительной прочности бетонной стене после удаления форм. Затем в форму заливают бетон, чтобы сформировать стены.

Проконсультируйтесь со специалистом по фондам

Найдите лицензированных специалистов по фондам в вашем регионе и получите бесплатную оценку вашего проекта без обязательств.

+

Бетонные стены должны создаваться непрерывной заливкой, чтобы обеспечить хорошее сцепление и избежать растрескивания швов в местах, где уже затвердел первый слой бетона.

Цемент можно заливать на место с помощью автобетоносмесителя или выгружать по желобу автобетоносмесителя, если он может подойти достаточно близко к фундаменту. Время установки зависит от используемого раствора, времени года, тепла и влажности. Временные формы обычно снимаются через неделю, когда бетон достаточно затвердевает, чтобы поддерживать себя. Бетон будет продолжать затвердевать и выделять влагу гораздо дольше. При использовании утепленных бетонных форм они остаются на месте и утепляют жилище.

Армированные блоки и бетонные стены

В блочном фундаменте используются шлакоблоки (8 x 8 x 16 дюймов), которые накладываются друг на друга и цементируются на месте с помощью раствора. Процесс начинается с опор, и каждый ряд формирует свой собственный путь. Затем блоки армируются арматурой, которая помещается вертикально в отверстия или ячейки и заполняется бетоном.

Блочные стены также можно использовать для формирования стенок ствола, которые поддерживают перекрытие наверху. При строительстве стволовых стен ряды блоков на опорах устанавливаются ниже уровня земли и армируются арматурой перед заливкой бетона непрерывной заливкой для получения бесшовной цельной плиты.Фундамент из плит стеблей и стен предотвращает проникновение воды и отделение плиты от основания, которое может быть вызвано подъемом или гидростатическим давлением.

Наливные и блочные фундаменты армированы арматурой. В случае наливных стен в раствор вставляется карандашный вибратор, который заставляет бетон встать на место и убедиться, что в стене не осталось воздушных карманов или пустот.

Отделка цокольного этажа

При строительстве плиточного фундамента заливка бетона производится после того, как фундамент схватился, но до возведения стен.Грязь уплотняется и засыпается гравием от четырех до шести дюймов. Обычно полиэтиленовый лист толщиной шесть мил обеспечивает пароизоляцию между почвой и плитой. Поверх пароизоляции идет двухдюймовый слой песка, за которым следует сетка из проволочной сетки размером 6 × 6 дюймов, которая укрепляет бетон. Если будет использоваться теплый пол с подогревом, пластиковая трубка помещается поверх проволочной сетки. После испытания труб под давлением заливается бетонная плита от четырех до шести дюймов.

При строительстве с заливными стенами цокольный этаж готовится так, как если бы это был плиточный пол, часто бетонный пол заливается после того, как верхние этажи уложены и крыша, окна и двери установлены.

Подвальная сантехника для сточных вод в полу и трубопроводов должна быть обработана шероховатостью перед заливкой. Как и плиточный пол, цокольный этаж будет выложен шестидюймовым слоем заполнителя, за которым следует полиэтиленовый пароизоляционный слой толщиной шесть мил. Поверх пароизоляции может быть нанесен пенопласт толщиной от одного до двух дюймов для изоляции и дополнительной гидроизоляции. Далее идет проволочная сетка для обеспечения прочности конструкции, а гибкие трубки устанавливаются на место, если используется внутрипольное отопление. Наконец, сверху заливается бетон и разравнивается стяжкой.

Проконсультируйтесь со специалистом по фондам

Найдите лицензированных специалистов по фондам в вашем регионе и получите бесплатную оценку вашего проекта без обязательств.

+

Детали и изоляция фундаментного фундамента, Руководство по строительству

Плита на ровном фундаменте, рабочий проект; основы

Существует множество различных почвенных условий и соответствующих конструкций плит. На этой странице рассказывается, как построить бетонную плиту с утолщенными краями на основе FPSF на почве с высоким уровнем грунтовых вод, чтобы предотвратить морозное пучение, предварительно установив дренаж под плитой.

Связанная плита на фундаментном фундаменте Страницы:

Ниже приводится техническое руководство по строительству монолитного дома. Конструкция и размеры любой фундаментной плиты будут определяться размером и конструкцией здания, которое будет стоять на ней, а также условиями почвы, на которую будет залита плита. Всегда консультируйтесь с инженером перед началом строительства, так как он почти наверняка понадобится вам для штамповки ваших чертежей, чтобы ваш фундамент прошел через Код.

Детали конструкции неглубокого фундамента с защитой от замерзания или теплоизоляции FPSF для плиты на уровне

Плита на грунте, шаг за шагом Инструкции для проблемных обширных грунтов и высоких уровней грунтовых вод

РАССТОЯНИЕ для плиты на фундаментном уровне:

  • Нанять инженера, чтобы он установил, как установить опору для фундамента.Для определения дальнейших действий часто назначают испытания почвы.
  • На обширной глине, неизвестных грунтах или заполнителях инженеры иногда настаивают на строительстве траншеи из уплотненного щебня, чтобы выдержать нагрузки фундамента. В этом случае по периметру будущего дома выкапывается траншея, где будут опоры. Спецификации глубины, ширины и засыпки будут предоставлены инженерами. См. Нашу страницу о плитах-плотах как альтернативе утолщенной краевой плите на фундаментном фундаменте.

Примечания по выемке фундамента плиты перекрытия:

1) Начиная с траншеи для щебня для несущей части фундамента (согласно инструкциям инженера), гравийный грунт может быть более доступным вариантом, чем щебень.

2) Попросите вашего подрядчика защитить верхний слой почвы для будущего использования. Вынутый верхний слой почвы должен быть помещен в специально отведенное место и защищен от вымывания водонепроницаемым покрытием, например, брезентом.

ДРЕНАЖ под плитой на фундаментном фундаменте:

  • На дне дренажной траншеи фундамента установите жесткий дренажный трубопровод французского производства (мокрый кафель), который может дренировать до более низкого уровня.Если это невозможно, его следует подключить к отстойнику.
  • Покройте французский водосток слоем щебня, затем накройте геотекстилем, чтобы предотвратить накопление осадка.

Примечания для водостоков под FPSF или перекрытиями на уровне:

1) Некоторые опытные строители предпочитают жесткие пластиковые желоба французского типа гибким желобам для увеличения прочности.

2) Наличие доступного Т-образного соединения для очистки является хорошей дополнительной функцией, поскольку они позволяют легко обслуживать в случае накопления отложений.

3) При борьбе с проблемой железных бактерий основание траншеи из щебня потенциально может быть более долгосрочным решением, чем обычные французские водостоки. Это включает в себя включение уплотненного слоя камня под опорами.

  • Если вы имеете дело с высоким содержанием железобактерий, рекомендуется построить на поверхности яму для доступа для очистки.
  • Насыпьте щебень гравия вокруг французского водостока и установите поверх него геотекстиль. Барьер предотвращает попадание отложений в канализацию, а гравий обеспечивает достаточный дренаж.

ЗАПОЛНЕНИЕ ПЛИТЫ

  • Покройте траншею слоем проницаемого засыпного материала.
  • Постепенно заполните и уплотните остальную часть траншеи, а также ненарушенный грунт в центре перед тем, как насыпать по ней щебень. Компакторы с виброплитой работают лучше всего и доступны в большинстве пунктов проката строительных материалов.
  • Выройте несколько небольших траншей для вставки перфорированных труб, которые будут использоваться для отвода радона (см. «Отвод радонового газа» ниже).Затем трубы следует засыпать небольшим количеством щебня.

СТРОИТЕЛЬНАЯ ОПАЛУБКА для плиты по сорт:

  • Определение границ бетонной плиты может быть легко выполнено с помощью деревянных кольев, вбитых в землю, и струнной линии, проложенной под прямым углом.
  • Сделайте выровненную линию мелом на внутренней стороне опалубки, чтобы обозначить высоту заливаемого бетона
  • Верх опалубки можно использовать в качестве измерителя для определения высоты заливаемого бетона.

ОТВОД РАДОНОВОГО ГАЗА с плитой на фундаментном фундаменте:

Радон - это радиоактивный газ природного происхождения, который образуется, когда уран, присутствующий в земной коре, начинает распадаться. Газ проникает в дома через трещины в плите. Облучение радоном связано примерно с 16% смертей от рака легких в Канаде и является второй по значимости причиной рака легких после курения.

Министерство здравоохранения Канады рекомендует принимать меры по снижению уровней радона, когда концентрация радона превышает 200 Бк / м3.Длительное воздействие радона в высоких концентрациях может подвергнуть вас риску рака легких. Чтобы узнать все о смягчении воздействия радона в домах, см. Здесь.

УСТАНОВКА МЕХАНИЧЕСКИХ СИСТЕМ УМЕНЬШЕНИЯ РАДОНА:

Детальный дизайн Примечания:

Если вы планируете со временем построить вторую ванную комнату, попросите вашего подрядчика выполнить черновую подготовку перед заливкой плиты на грунт или неглубокий фундамент с защитой от замерзания (FPSF), поскольку очень сложно изменить водопровод после заливки.

ИЗОЛЯЦИЯ И ВОЗДУХ / ПАРОБАРЬЕРЫ ДЛЯ ПЛИТЫ ПО МАРКЕ:

  • Установите анкерные болты и боковые изоляционные панели, а затем центральные панели. Далее обрезаем водопроводную систему и механическое оборудование.
  • Следить за тем, чтобы в изоляции не было разрывов даже в проблемных местах.
  • Установить полиэтиленовый воздух / пароизоляцию по всей площади изоляции. В некоторых случаях на этом этапе будет добавлен слой аэрозольной пены с закрытыми порами, чтобы добавить изоляцию и создать постоянный барьер для влаги и газа.
  • Закройте полиэтиленовый барьер во всех точках проникновения и отверстиях соответствующей строительной лентой.

1) Мы используем термин «воздух / пароизоляция», чтобы не путать их индивидуальные роли. Полиэтилен должен быть неповрежденным, без отверстий просто для удержания и удаления скоплений радонового газа под плитой. Если вы живете в районе с неизвестным загрязнением радоном или не собираетесь устанавливать систему отвода радона, дыры в полиуретане не вызывают беспокойства, поскольку «пароизоляция» не требует герметизации или герметичности.Смотрите наши страницы пароизоляции для получения дополнительной информации.

2) Уровни изоляции в строительных нормах США и Канады различаются в зависимости от региона, но неизменно то, что они недостаточны для предотвращения потерь тепла через цокольные этажи и стоят домовладельцам больших денег. Региональные строительные нормы и правила будут требовать от 5 до 7,5 рандов, но удвоение этого показателя окупится всего за 2 года. Мы рекомендуем как минимум R15 в большинстве холодных климатов, и больше, если вы включаете лучистое тепло в плиту на фундаментном фундаменте.

БЕТОННАЯ АРМИРУЮЩАЯ СЕТКА:

  • Установить сварную стальную арматурную сетку и арматуру в соответствии с техническим заданием инженера. Убедитесь, что полиэтиленовый барьер не поврежден и не пробит для надлежащей защиты от радона. Использование стульев с арматурой должно удерживать острые концы стальной арматуры подальше от мембраны под плитой на уклоне или FPSF.

УСТАНОВКА ИЗЛУЧАЮЩЕЙ ТЕПЛОВОЙ ТРУБКИ В ПЛИТУ МАРКИ:

Именно здесь вы должны установить трубы для водяных (водяных) излучающих полов или излучающих полов с воздушным обогревом.Финансовые вложения, вложенные в комфорт теплых полов, можно, вероятно, перенаправить на изоляцию. Лучистое отопление для пола - это комфортное тепло, но с достаточной изоляцией черного пола вы можете уменьшить дискомфорт от холода, связанный с бетонными полами, поддерживая их при комнатной температуре.

Примечание. Если вы выбрали водяной лучистый пол с подогревом, сантехнический подрядчик установит сеть труб из сшитого полиэтилена (PEX).Арматурную сетку часто используют как сетку для крепления трубопроводов. Пластиковые застежки-молнии отлично подходят для этой цели, но убедитесь, что концы обрезаны или закреплены, и не выступают над уровнем заливаемого бетона.

СОВЕТЫ ПО ЗАЛИВКЕ БЕТОНА ПЛИТЫ ПРИ КОНСТРУКЦИИ СОРТА:

Перед заливкой бетонной плиты FPSF убедитесь, что подрядчик дождется подходящих погодных условий. Согласно CMHC (Канадская ипотечная и жилищная корпорация), нельзя заливать бетон в замерзшую опалубку.Кроме того, бетон должен выдерживаться при температуре выше 10 ° C в течение трехдневного периода отверждения после его укладки, чтобы обеспечить надлежащую прочность и отделку поверхности без повреждений от мороза.

Когда вы будете готовы начать заливку бетона:

  • Убедитесь, что арматурная сетка и арматурный стержень находятся на высоте, указанной инженером. Чтобы предотвратить образование трещин в плите, подрядчик может использовать опорные стулья, которые удерживают сетку на правильной высоте во время заливки бетона (CMHC).
  • Затем поместите анкерные болты фундамента в бетон до того, как он начнет затвердевать, но когда он будет достаточно затянут, чтобы они оставались на месте.
  • Бетон должен оставаться влажным не менее трех дней, потому что он должен затвердеть, а не, как некоторые говорят, сухим. Вы можете сделать это, обмыв поверхность водой и накрыв ее полиэтиленовым покрытием или брезентом.
  • Отделка бетонной плиты по уклону: наиболее доступная окончательная отделка достигается простой обработкой бетона мастерком до желаемого блеска.Высокий уровень качества затирки может занять более половины дня, в зависимости от толщины и бетонной смеси. В некоторых случаях уровень отделки минимален для подготовки поверхности к полировке. Полированный бетон - это очень прочная поверхность, на которой виден камень, использованный в смеси, но он намного дороже, чем готовый бетон.
  • После затвердевания можно врезать компенсаторы в поверхность, чтобы предотвратить появление микротрещин. Швы могут дать эффект крупной плитки с добавлением эпоксидной затирки, но швы также можно скрыть под разделительными стенами.Убедитесь, что их у вас достаточно для площади фундамента.

См. Другие плиты на страницах с информацией о сортах здесь:

Прочтите, как построить плиту на уклоне, шаг за шагом, Построение утолщенной краевой плиты на уровне грунта, Плотные плиты для плохих почвенных условий или заполнение, чтобы избежать выемки грунта и восстановления почвы. Все, что вам нужно знать о строительстве дома с высокими эксплуатационными характеристиками, можно найти в руководстве по экологическому строительству Ecohome, страницы

.

различий между фундаментными стенами и монолитными фундаментами |

Есть два типа фундаментов, которые преимущественно используются при строительстве нового дома; Стенки и монолитные плиты.Оба имеют определенные преимущества и проблемы во время строительства, и важно знать их, прежде чем начинать строительство нового дома. В этой статье мы рассмотрим различия и преимущества двух типов фундаментов.

Плита монолитная

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, которые заменяют нижние колонтитулы.Поскольку эта плита заливается сразу, это происходит намного быстрее и снижает затраты на рабочую силу.

При использовании в правильных условиях плиты Monoslab могут быть такими же прочными, как плиты Stem-Wall. В большинстве жилых домов, построенных на суб-разделенных участках, земля ровная по всей территории и более плотно уплотнена, при этом требуется очень мало грунта для засыпки. В этом случае, если все отметки готового этажа одинаковы от партии к партии и имеется очень небольшой уклон, лучшим выбором могут стать монопластавтоматы.

Есть несколько серьезных проблем, которые могут возникнуть, если условия партии не влияют на монолитную плиту. Их нельзя использовать, когда требуется много засыпной грязи, потому что бетон более склонен к растрескиванию, если грунт не утрамбован достаточно хорошо. Это проблема для домов, которые должны быть построены так, чтобы подниматься выше уровня наводнения, предоставленного вашим инженером (как и большинство строительных площадок во Флориде). В этой ситуации моноплитки имеют тенденцию треснуть по периметру стен и других основных несущих областях.Это растрескивание может вызвать структурные проблемы, которые влияют на другие аспекты дома в процессе строительства, такие как гипсокартон и пол, если каркасные стены нестабильны.

По этим причинам большинство строителей участков во Флориде (включая нас) предпочитают фундаменты со стволовыми стенами.

Стенка-ножка

Стеновые и настенные плиты перекрытия строятся в процессе, состоящем из нескольких частей, при котором нижний колонтитул заливается на чистом уровне земли, а затем укладываются блоки, формирующие стену до готовой отметки плиты.Этот тип фундамента намного более устойчив, когда требуется заполнить грунт для достижения окончательной высоты постройки. Этот процесс занимает немного больше времени, чем монолитная плита, но более стабильный фундамент предотвратит другие проблемы, которые могут возникнуть в будущем с фермами или конструкцией стен. При работе с различными условиями на участке стволовые стены - гораздо более последовательный метод строительства фундамента.
