Расчет фундамента под насос | Планета Решений

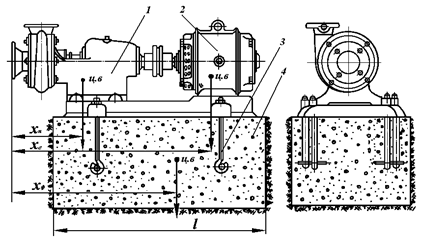

Расчет фундамента под насос
Насосный агрегат
Масса, кг
Длина рамы, мм
Ширина рамы, мм
Коэффициент массы фундамента к массе насоса
Плотность бетона, кг/м3
Фундаментная плита
Длина, мм

1505

Ширина, мм

740

Высота, мм

211. 188

Фундаменты под насосы

Для обеспечения нормальной работы насосного агрегата его устанавливают на прочном фундаменте.

Материалом для строительства фундаментов может быть бетон, бутобетон, железобетон, бутовый камень и кирпич. Выбор материала фундамента зависит от размеров монтируемого агрегата, его мощности, грунтов основания и наличия местных строительных материалов.

При строительстве бетонных фундаментов марка укладываемого бетона должна быть не менее 90 (прочность на сжатие 90 кг/см2). Хорошим строительным материалом для фундаментов является бутовый камень. Для строительства фундаментов также может быть использован нормально обожженный или пережженный кирпич. Кирпичную кладку применяют только для фундаментов, располагаемых выше уровня грунтовых вод. Марка кирпича должна быть не ниже 150; кладку его следует вести на цементном растворе марки выше 25.

Размеры фундамента в плане определяются габаритными размерами насосного агрегата. Если насосный агрегат смонтирован на общей фундаментной плите, то ширину и длину фундамента под плитой принимают на 5-10 см больше ширины и длины фундаментной плиты.



Глубина заложения подошвы фундамента зависит от мощности монтируемого агрегата, глубины промерзания грунтов и их физических свойств. Глубина фундамента должна быть не меньше глубины каналов трубопроводов, а также глубины фундаментов соседних агрегатов. Фундаменты под агрегаты должны быть разобщенными между собой. В местах сопряжения фундаментов с полом насосной станции устанавливают доски на ребро.

В глинистых грунтах, подверженных пучению, глубину фундамента принимают не менее 1,25 м, в песчаных же грунтах она может быть значительно меньше, но не менее 50-70 см.

Над уровнем чистого пола фундаментная кладка должна возвышаться на 10-20 см. Если пол здания насосной станции подтапливается грунтовыми водами, то его устраивают в виде железобетонной плиты, на которой монтируют насосные агрегаты.

Монтаж насосных агрегатов обычно выполняют по монтажным чертежам, а поэтому все размеры фундаментов насосных агрегатов и других элементов насосной станции принимают по проекту.

Обычно фундаменты под насосные агрегаты сооружают в период строительства насосной станции, а монтаж насосных агрегатов осуществляют несколько позже. Поэтому перед монтажом насосов и двигателей проверяют, нет ли в фундаментах трещин, раковин и пустот. Фундаменты должны быть достаточно прочны, чтобы воспринять статическую нагрузку от веса агрегата и воды, находящейся в насосе и трубопроводе, а также динамическую нагрузку, возникающую в период работы агрегата.

При проверке фундаментов допускается отклонение от проектных размеров на ±15 мм.

Высотные отметки поверхностей, на которых устанавливают двигатели и насосы, должны быть на 30-40 мм ниже подошвы рам или плит. Это расстояние необходимо для установки прокладок и подливки бетона при монтаже агрегатов.

Качество бетонной кладки оценивают путем внешнего осмотра и обстукивания молотком. Бетонный фундамент, изготовленный из бетона марки 200, при обстукивании должен издавать звонкий звук и не должен оставлять заметных вмятин от ударов молотка. Фундамент из бетона марки 100 должен издавать глухой звук и оставлять заметные вмятины от удара молотка.

После проверки фундамента обнаруженные раковины или пустоты обрабатывают зубилом до полного удаления некачественного бетона, поверхности зачищают стальными щетками, промывают водой и заделывают цементным раствором с мелким заполнителем.

Перед монтажом насосных агрегатов очищают фундаменты от пыли и грязи, освобождают монтажную площадку от посторонних предметов и готовят ее к приему агрегатов.

Размеры монтажной площадки должны быть такими, чтобы на ней разместился наибольший агрегат насосной станции, причем около него должен быть свободный проход не менее 1 м. Кроме того, размеры монтажной площадки должны обеспечить разборку двигателей и насосов при выемке ротора двигателя или вала насоса.

При установке агрегата на фундамент особое внимание обращают на то, чтобы точно совпали оси валов двигателей и насосов. Неправильная установка агрегата повлечет за собой нарушение нормальной работы, перегрузку двигателя, чрезмерно быстрый износ подшипников и других трущихся деталей.

Для правильного выполнения монтажа насосного агрегата на фундаменте указывают продольные и поперечные оси и высотные отметки. С этой целью при производстве строительных работ устанавливают знаки (реперы, плашки). Репер (рис. 109, в) позволяет определить высотную отметку монтируемого агрегата. Необходимую отметку при монтаже агрегата задают с помощью нивелира и реек.

Плашки определяют направление горизонтальных и вертикальных осей.

Плашки изготовляют из отрезков швеллеров, двутавров и других профилей; на них керном наносят точку, которую обводят несмываемой краской и берут в треугольник — при обозначении горизонтальной оси, и ряд точек — при вертикальной оси (рис. 109, а, б).

Для проверки осей фундаментов между точками, определяющими положение оси, протягивают шнуры или тонкую проволоку. Для этого в фундаменте устанавливают скобы.

Рис. 109. Плашки и реперы:
а и б — плашки; в — реперы

Влияние фундамента и плиты основания насоса на срок жизни и межремонтный интервал насосного агрегата

По данным статистических анализов надежности, до 65% затрат в течение срока службы насоса (LCC — Life cycle cost) определяется в процессе  проектирования, поставки и период установки нового оборудования. Хотя проектирование и закупка являются важными аспектами  для любого применяемого оборудования, установка оборудования играет очень важную роль. Превосходная конструкция, которая  плохо установлена не даст хороших результатов. Хорошо установленная средняя по надежности конструкция даст более лучшие  результаты.

Долгосрочный успех правильной установки и уменьшение вибрационной активности определяется тем, насколько хорошо  оборудование соединено с базой. Плита основания или фундамент оборудования должны быть единым элементом системы  основания. В идеале вибрации оборудования должны быть переданы через плиту на основание и вниз через грунт. Невыполнение  этого условия приведет к резонансу системы на установочной плите, что часто вызывает косвенный ущерб.

Проблема всегда сводится к стоимости: долгосрочное, надежное влияние «Затрат на весь жизненный цикл» (LCC — Life cycle cost) против  «Первоначальных затрат». Вы выберете самую дешевую (слабую) плиту основания или тяжелую плиту высокого качества; потратите время  необходимое для правильной подготовки основания  рамы для цементирования, выберете лучший цементно-эпоксидный раствор  против цементного раствора низкого качества; или используете низко-затратное одинарное бетонирование, вместо более  эффективного двукратного метода заливки?

ТИПЫ РАМ НАСОСОВ

Обоснованный выбор плиты основания является одним из первых шагов в хорошей установке насоса. Рамы насосов доступны в  различных материалах и конфигурациях, таких как: чугун, сварная сталь, прессованный полимербетон, податливая сварная сталь  PIP, предварительно забетонированная, и отдельно стоящая / стоящая на сваях конфигурация. Жесткость на кручение,  прочность и плоскостность важны для любой выбранной конструкции плиты основания и проблемы заливки и подъема должны быть решены для большинства из них.  Каждая из этих конфигураций имеет свои преимущества и недостатки:

  • Как известно, чугун обеспечивает лучшее гашение вибраций, хотя он и может деформироваться в процессе работы. Поэтому  такая плита должна быть хорошо выровнена, зацементирована и окончательно подогнана на месте.
  • конструкция из сварной стали должна быть достаточно тяжелая, хорошо сварена, напряжения должны быть сняты на всех сварных швах и все поверхности должны быть обработаны. Базы из тонкой сварной стали привели к разработке улучшенных версий.
  • опорные плиты из податливой сварной стали PIP обеспечивают высокий уровень функциональности и модернизации.
  • плиты основания из прессованного полимербетона имеют высокую жесткость и сопротивление деформации
  • Плиты основания доступные от производителей насосов, которые желают отвечать требованиям заказчика по низко-затратному оборудованию, могут быть отдельно стоящие или смонтированные на сваях. Смонтированная на сваях плита может  включать в себя несколько вариантов, и предполагается, что вся установка может двигаться по полу. Движение способствует  выравниванию сил, которые возникают от пренебрежительно установленных систем трубопровода, и предполагается обеспечить  равномерные нагрузки на всасывающий и нагнетающий фланцы. Это предполагает, что все нагрузки на трубопроводы насоса  действуют в том же направлении, что случается редко. Хоть рамы стоящие на стойках могут не иметь проблем связанных с  цементированием, но они редко являются лучшим выбором потребителей, которые сфокусированы на надежности. Только самые  маленькие насосы следует устанавливать на отдельно стоящие плиты основания.
  • предварительно залитые рамы насосов оказались весьма эффективным способом минимизировать расходы на установку (что входит в затраты на жизненый цикл Life Cycle Cost) в  полевых условиях и повысить надежность. Они могут автоматически обеспечить подготовку насоса на 60% уже тогда, когда он  пришел на место установки. Такие плиты основания обычно включают в себя тщательный осмотр грунтовочной системы  используемой с обратной стороны плиты, надлежащую подготовку грунта для заливки цементом, заливки плиты основания, затвердевания заливаемого материала, и детального осмотра монтажных поверхностей плиты, с конечной обработкой данных поверхностей, если допуски на плоскостность выходят за пределы технических требований.

Процесс перевозки, подъема, хранения и установки плиты основания могут иметь негативное влияние на ее монтажные поверхности. Не смотря на то, что эти поверхности изначально могут быть плоскими, опыт показывает, что зачастую плита  приходит на место, пока она еще предварительно не залита.

ФУНДАМЕНТ
Готовая фундаментная плита это цельный узел, который поддерживает установку и состоит из ее основания, соединительной  секции, подушки, основного и дополнительного фундамента. Большой объем и стоимость работ по проектированию, как правило,  расходуется на сооружение основания установки. Существуют следующие важные факторы, которые необходимо учесть при  проектировании основания:

  • основание должно быть спроектировано надлежащим образом для опоры установки
  • основание должно идеально опираться на коренную породу или твердую землю, чтобы избежать резонансных вибраций
  • привод, редуктор, и насос должны опираться на один общий фундамент
  • Масса основания должна, как минимум в 3 раза превышать массу насоса в сборе (насос + двигатель)

Независимо от типа плиты основания правильная подготовка верхней части бетонного основания будет долгосрочным результатом  надежности, что является важным. Цементное молоко на этой поверхности должно быть удалено зачисткой для тщательного  цементирования.

ПОДГОТОВКА И МАТЕРИАЛ ЗАЛИВКИ
Теперь обратим внимание к подготовке и материалу заливки. Есть два основных типа раствора: «Портландцемент» и «Цементно-эпоксидный раствор». Эпоксидный раствор будет значительно лучше, но при этом и гораздо дороже. Цемент будет разрушаться при вступлении в контакт со смазочными маслами и многими другими перекачиваемыми продуктами. Обратная сторона плиты основания должна быть очищена, а на поверхности не должно быть масла, жира, влаги и других загрязнений. Все эти загрязняющие вещества значительно снижают эластичную прочность склейки раствора, что может привести к появлениям пустот и вытеканию. Все зацементированные и бетонные поверхности должны быть изолированы одним слоем хорошей эпоксидной грунтовки имеющей достаточную эластичную прочность склейки. Проблема всегда заключается в стоимости: стоимость жизненного цикла (LCC — Life cycle cost), в сравнении с первоначальной стоимостью.

МЕТОДЫ ЦЕМЕНТИРОВАНИЯ
Наиболее широко используется метод двойной заливки и в этом случае может использоваться как цементный или эпоксидный раствор. Для двойной заливки проще построить заливные формы из дерева с открытым верхом. Формы должны быть герметичными, чтобы предотвратить утечку жидкого раствора. Трещины и отверстия должны быть закрыты тряпками, ватином, пенопластом, или герметиком.

Метод разовой заливки требует более сложных методов строительной технологии, хотя при этом снижаются затраты на рабочую силу. Теперь для заливочных деревянных форм потребуется верхняя пластина, что сформирует герметичное уплотнение нижнего фланца плиты основания. Данная технология  требует хороших характеристик заливки раствора и, как правило, используется только с применением эпоксидных смесей. В ходе обычной процедуры заливки, часто случается так, что превышается необходимая высота, на которую поднимается предварительно-залитая плита основания. В связи с этим важно удостовериться, что плита основания заблокирована.

Очень важно избежать пустот и воздушных карманов в растворе. Пустоты препятствуют затуханию резонанса фундамента и  поглощению вибраций от вала. Недостаточные вентиляционные отверстия или гидростатический напор запускают проблемы, которые могут быть решены с помощью соответствующих методов установки, чтобы избежать больших пустот. Другая проблема установки с дорогостоящими последствиями это искривление агрегатных поверхностей плиты основания. Деформация может быть  вызвана, или плохими методами выравнивания основания, или может быть инициирована самим раствором. Все эпоксидные растворы имеют небольшой коэффициент усадки. Плиты с прочными перемычками не влияют на небольшое изменение объема раствора. Для менее жесткой конструкции прочность из эпоксидного раствора может быть выше, чем у самой плиты основания.

ЗАКЛЮЧЕНИЕ
Преимущества высококачественной, без пустот, полностью плоской плиты основания: меньшие потери энергии на трение и  вибрации; увеличенная производительность за счет экономии времени на сокращении ремонта; сокращение расхода запчастей и низкие требования по оборудованию.

Оригинал статьи можно посмотрет тут

, — 4.2

§ 4.2 Монтаж центробежного насоса

Перед монтажом насосов проверяют и подготавливают фундамент. Фундамент не должен иметь трещин, пустот и оголенной арматуры, что проверяется наружным осмо­тром. После наружного осмотра проверяются размеры фунда­мента, его высотные отметки, а также расположение относительно осей здания. Для этого краской или мелом на фундамент нано­сятся середины межцентровых расстояний колодцев под фунда­ментные болты.

При проверке крупного фундамента по осям его натягиваются струны, проводятся обмеры фундамента с помощью отвесов и рулетки, нивелиром или гидроуровнем проверяются высотные отметки.

После устранения обнаруженных дефектов фундамент прини­мается под монтаж. Подготовка к монтажу оборудования заклю­чается в разметке и подготовке мест установки подкладок. Под­кладки устанавливаются по обе стороны каждого колодца под фундаментные болты, а также под опорами насоса и двигателя в соответствии с формой фундаментной плиты. Места установки подкладок выравниваются зубилом; они должны быть горизон­тальными, располагаться на одной высоте с допуском до 5 мм и иметь размеры на 10 – 20 мм больше размеров подкладок. Наи­более распространенные размеры подкладок 100×100, 200×150, 75×150 мм. Желательно, чтобы количество подкладок в одном пакете не превышало трех, а высота пакета составляла 25 – 60 мм.

По окончании подготовительных работ, связанных с проверкой и подготовкой фундамента, проводится ревизия (разборка и сборка) насоса, установка насоса и привода на фундамент, цен­трирование привода с насосом.

Ревизия насоса заключается в наружном осмотре, разборке и сборке, проверке всех деталей и измерении всех необходимых зазоров. При наружном осмотре проверяется наличие всех гаек, пробок, контрольных шпилек, отсутствие повреждений корпуса насоса, корпусов подшипников, арматуры и трубопроводов. Вручную проверяется  легкость  вращения  ротора.

При разборке насоса снимается крышка (для насосов с гори­зонтальным разъемом) и ряд деталей (крышки подшипников, сальники, верхние половины вкладышей). При необходимости разбирается ротор. Разъем корпуса уплотняется прокладкой или мастикой из свинцовых белил и сурика, разведенных бакелито­вым лаком.

Проверка деталей ротора заключается в определении биения втулок, рабочих колес, полумуфты, вала. Биение проверяется индикатором в собственных опорах ротора или в центрах токар­ного станка. Проверяются также радиальные зазоры в уплотне­ниях рабочих колес и осевые зазоры между уплотнительными кольцами и  колесами  насоса.

Проверка подшипников заключается в контроле по краске прилегания вкладышей подшипников скольжения к расточкам корпусов и к шейкам вала. Один из подшипников насоса фикси­рует положения ротора, т. е. является опорно-упорным, а второй подшипник для компенсации тепловых расширений является только опорным. В опорном подшипнике при ревизии проверяется зазор между галтелью вала и вкладышем подшипника (или между подшипником качения и расточкой корпуса). При повышении температуры перекачиваемой жидкости величина осевого зазора в опорном подшипнике также увеличивается. Измеренный осевой зазор должен соответствовать зазору, указанному в паспорте насоса.

При сборке насоса на разъем корпуса укладывается новая прокладка из паронита или электрокартона либо разъем смазы­вается мастикой. После установки крышки проверяется легкость вращения ротора.

Насосы небольшой производительности поставляются смон­тированными на общей фундаментной плите под насос и электро­двигатель. Для насосов, поставляемых без рамы, при монтаже изготавливается сварная фундаментная рама, на которой до установки ее на фундамент центрируется насос с электродвига­телем. Затем рама устанавливается на фундаменте на плоских или парных клиновых подкладках, в колодцы фундамента заводятся анкерные болты. Расстояние между подкладками по пери­метру рамы выдерживается в пределах 300 – 500 мм в зависимости от веса насоса и двигателя. Подкладки размещаются по обе сто­роны фундаментных болтов. Установка по осям фундамента осу­ществляется перемещением насоса в нужную сторону.

Далее проверяется положение насоса в горизонтальной пло­скости по уровню. Для этого снимаются крышки и верхние вкла­дыши подшипников, а уровень укладывается на шейки вала. Для  насосов с подшипниками   качения   уровень  устанавливается на полумуфте. Длинные роторы имеют заметный прогиб от соб­ственного веса, поэтому для крупных насосов уклоны на шейках вала должны быть примерно одинаковыми, и направлены в проти­воположные стороны. Регулировка горизонтальности осуществ­ляется подкладками.

По окончании выверки подкладки прихватываются электро­сваркой друг к другу и фундаментные рамы вместе с фундамент­ными болтами подливаются бетонной смесью. После затверде­вания подливки проводятся подтяжка фундаментных болтов и контрольная проверка центрирования насоса и двигателя. При необходимости исправление центрирования выполняется измене­нием толщины подкладок под опорами электродвигателя. После подливки фундаментной рамы осуществляется присоединение всасывающего  и   нагнетательного  патрубков.

Фундаменты под промышленное оборудование

Навигация:
Главная → Все категории → Фундаменты

Фундаменты под промышленное оборудование Фундаменты под промышленное оборудование

Фундаменты под машины. Фундаменты под любую машину должны обеспечивать нормальную их эксплуатацию, удобное размещение и надежное крепление, а также отсутствие сильных вибраций, мешающих работе машин. Фундаменты под машины выполняют бетонными или железобетонными. По конструкции фундаменты делят на массивные и рамные.

Массивные фундаменты выполняют в виде сплошных блоков или плит. В зависимости от вида устанавливаемых машин эти фундаменты устраивают бесподвального или подвального типа. Фундаменты бесподвального типа отличаются отсутствием развитой надземной части и применяются для машин, устанавливаемых на уровне нижнего этажа здания.

Рис. 43. Фундаменты бесподвального типа: а — под горизонтальный поршневой компрессор; б — под вертикальный двухцилиндровый компрессор

На рис. 43 показан пример такого фундамента под горизон тальный поршневой и вертикальный двухцилиндровый компрессоры. Фундамент под поршневой компрессор (рис. 43, а) представляет собой бетонный блок, верхний обрез которого совпадает с уровнем пола здания. Фундамент под двухцилиндровый компрессор (рис. 43, б) выполнен в виде плиты толщиной 800 мм. Машины к фундаментам крепят с помощью анкерных болтов, закладываемых в теле фундаментов.

На рис. 44 приведен фундамент подвального типа. В отличие от фундаментов бесподвального типа эти фундаменты имеют сильно развитую надземную часть. По своей конструкции фундаменты подвального типа в свою очередь делятся на фундаменты, имеющие массивную верхнюю часть, и фундаменты, верхнее строение которых образовано продольными или поперечными стенами.

На рис. 44, а показан фундамент с массивной верхней частью под оризонтальную машину. Основанием для верхней части служит бетонная подушка прямоугольного очертания в плане. На рис. 44, б приведен фундамент под мотор-генератор мощностью 750 кВт. Несущие стены его, расположенные в поперечном направлении к оси установки, устроены на подушке и связаны продольными ригелями. Возможно также устройство фундаментов и с продольным направлением стен, связываемых поперечными стенами и ригелями.

Рис. 44. Фундаменты подвального типа: а — под горизонтальную машину; б — под мотор-генератор

На рис. 45 приведен пример спаренного фундамента под двигатели внутреннего сгорания. Устройство таких фундаментов целесообразно, например, в тех случаях, когда при работе установленных на них машин возникают значительные горизонтальные неуравновешенные силы инерции.

Кроме отдельно стоящих (индивидуальных) фундаментов под машины проектируют также общие фундаменты в пределах всего пролета или цеха здания. Такие фундаменты обычно представляют собой монолитную железобетонную плиту с соответствующими закладными Деталями для крепления машин ( станков). На плиту можно устанавливать машины одинакового или разного назначения. Следовательно, такая конструкция фундамента позволяет в необходимых случаях изменять технологический процесс промышленного здания.

Фундаменты рамной конструкции представляют собой пространственную многостоечную жесткую раму, заделанную стойками в мощную опорную плиту. Машины в данном случае устанавливают на верхние горизонтальные элементы рамы. Рамные фундаменты делают ж лезобетонными или смешанными, например со стальными стойкам и железобетонными ригелями.

На рис. 46 показан общий вид рамного фундамента под турбоген ратор небольшой мощности.

Рис. 45. Спаренный фундамент под двигатели внутреннего сгорания

Фундаменты под насосы, аппараты, емкости. Такие фундаменты выполняют из бетона, железобетона, кислотоупорного кирпича и др. При их проектировании необходимо учитывать следующие требования: форма фундаментов должна обеспечивать быстрый сток с их поверхности агрессивной жидкости в случае ее появления; быть доступны осмотру; фундаменты, возводимые в кислотных цехах, должны иметь противокоррозионную защиту.

Фундаменты под кислотные насосы обычно выполняют полностью из кислотостойких материалов (кислотоупорного! кирпича на силикатной кислотоупорной замазке, кислотоупорного бетона). На рис. 47 показана конструкция фундамента под насос.

Рис. 46. Рамный фундамент под турбогенератор

Фундаменты под аппараты облицовывают штучными кислотоупорными материалами по непроницаемому подслою: опорная часть фундамента облицовывается кислотоупорным кирпичом, а боковые поверхности — более легкими штучными материалами (керамическими плитками и др.). В качестве вяжущего при облицовке фундаментов применяют кислотоупорные силикатные замазки или портландцементный раствор (в зависимости от состава агрессивной среды). На рис. 48 даны фундаменты под горизонтальные емкости.

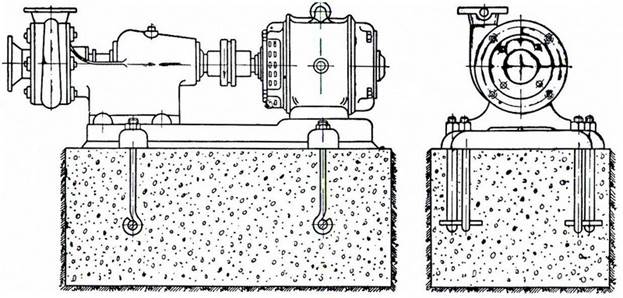

Рис. 47. Фундамент под насос: 1 — подземная часть фундамента из бетона или железобетона; 2 — уплотнение из асбеста №6—7 с битумом; 3 — фундамент из кирпича кислотоупорного на кислотоупорной силикатной замазке; 4 — кислотоупорная силикатная замазка; 5—изоляционный слой; в — противокоррозионная защита пола

Рис. 48. Фундаменты под горизонтальные емкости: а — из кислотоупорного кирпича; б — железобетонный; 1 — кислотоупорный кирпич на кислотоупорной силикатной замазке; 2 — битумно-рубероидная изоляция; 3 — железобетонное основание; 4 — кирпич кислотоупорный на кислотоупорной силикатной замазке; 5 — железобетонный


Похожие статьи:
Фундаменты глубокого заложения

Навигация:
Главная → Все категории → Фундаменты

Статьи по теме:

Главная → Справочник → Статьи → Блог → Форум

Фундаменты.

Фундамент сколько. Турбинные насосы. Турбинные насосы 2. изделия народных промыслов

Отдельные ступени насоса 8АПВм 10X7 стянуты стяжными шпильками — в этом его отличие от насоса 6АПВ 9X12. Такой способ соединения в большей степени гарантирует сохранность деталей при разборке насоса после длительного пребывания его в скважине. Для предотвращения стока воды из напорного трубопровода в скважины и в связи с этим обратного вращения электродвигателя насос оборудован обратным клапаном. Клапан выполнен в виде алюминиевого шара, покрытого резиной. Движение шара вверх под действием напора воды ограничивается рамкой, закрепленной между нагнетательным и верхним патрубками. В комплект насоса 8АПВм с электродвигателем входят кабель, полихлорвиниловая лента, станция управления ПЭ-5103-ВВЗ, манометр, арматура по оборудованию оголовка скважины (опорное колено, узел верхнего фланца, фланцевая задвижка диаметром 80 мм), а так же заготовки из текстолита для подшипников электродвигателя и пяты.

Насос ЮАПВм по конструкции и комплектации аналогичен насосу 8АПВм, станция управления ПЭТ-5006-23А2 рассчитана на 78А. По особому заказу к насосу поставляются водоподъемные трубы диаметром 64 или 114 мм. Глубинные насосы типа АПВм приводятся в действие трехфазными асинхронными электродвигателями МАПЗ с короткозамкнутым ротором. Отечественная промышленность выпускает различные типы и марки глубинных насосов погружного типа. Для откачки воды из скважин диаметром 200—250 мм предназначены погружные насосы ЭЦНВ-8 и ЭЦНВ-10 с номинальной производительностью 15 и 120 м3/ч и высотой подъема соответственно 145 и 60 м. По отношению к материалу насоса вода должна быть неагрессивной, содержать механических примесей не более 0,6% по весу и иметь температуру не выше 25° С. Характеристика электроцентробежных насосов типа ЭЦНВ приведена в таблице.

За последние годы разработаны и внедрены в производство насосы типа ЭЦНВ для скважин диаметром 300—500 мм. Как и насосы типа АПВ, установки ЭЦНВ требуют высококачественных фильтров. Погружные насосы типа ЭПН предназначены для водоснабжения и строительного водопонижения. Благодаря сепараторному устройству, которым оборудованы насосы, твердые частицы, содержащиеся в воде, отбрасываются в напорный трубопровод, предохраняя тем самым от абразивного износа подшипники, опорную пяту и подпятник электродвигателя. В комплект насосов ЭПН-8 и ЭПН-10 входят станция управления типа СУ-5 и арматура для оборудования оголовка скважины. В комплекте насоса ЭПН-6 предусмотрены станция управления СУ-8, кабель ППВЛ-6, полихлорвиниловая лента, арматура для оборудования оголовка скважины. Ленинградское отделение института Гидропроект разрабатывает насосы типа ЭПН с более широким диапазоном по напору и расходу.

Монтаж колонн и их крепление в фундамент

2016-01-21

Монтаж колонн с последующим их креплением к фундаменту крайне важный элемент строительных работ. Любые допущенные на данном этапе ошибки могут привести к серьезным последствиям в будущем. О том как правильно устанавливать колоны и какие материалы использовать читайте в данном материале.

Для каркасно-панельных строений качество установки колонн может сыграть решающую роль в долговечности и надежности конструкций. Особенно важно верно установить колонны первого этажа и крепление колонны в фундамент.

Крепление колонны к фундаменту

Прежде всего производится геодезическая проверка выполненной работы и на верхние грани фундамента наносятся риски осей колонн. Наносятся осевые риски и на сами колонны. В стакан фундамента при необходимости заливается бетон до проектной отметки, затем на весу сопоставляются риски на колонне и фундаменте. После чего колонны временно закрепляются и производится установка остальных колонн. После завершения подготовки рекомендуется еще раз проверить их положение. И лишь после этого колонны замоноличивают.

Стоит также отметить, что при должном мастерстве крановщика и строителей колонны временами получается установить сразу в нужное положение. Если же подобного не происходит, то колонны доводят при помощи домкратов и кондуктора.

Крепление металлический колонны к фундаменту

Металлические и стальные колонны к фундаменту крепятся тремя основными способами:

  • колонна устанавливается на стальные подкладки, в данном варианте фундамент не доводится до проектной отметки;

  • фундамент возводится до проектных отметок и колонну устанавливают непосредственно на его поверхность;

  • установка на опорные плиты.

Первый способ предполагает дополнительный расход металла, он сложен и не слишком точен. Второй способ требует точного выведение фундамента до нужно уровня, что временами сделать крайне сложно. Именно поэтому для установки тяжелый колонн часто используют именно третий способ, который позволяет осуществить жесткое крепление стальных колонн к фундаменту.

После замоноличивания колонн производится крепление анкерными болтами для придания колоннам дополнительной устойчивости.

Материалы для крепления колонн к фундаменту

Компания «Гидрозо» представила состав идеально подходящий для крепления колонн в фундамент. Стармекс ФМ7 (Starmex FM7) выделяется своими уникальными свойствами среди большинства аналогов. В первую очередь стоит отметить его высокую прочность и отличную адгезию к основанию, которая позволяет составу становится единым целым с основанием. В Стармекс ФМ7 (Starmex FM7) нет металлических частиц и хлоридов, что позволяет без ограничений использовать его вместе с металлическими колоннами. Он водонепроницаем и огнеупорен.

Для металлических колонн весьма актуален вопрос их защиты от ржавчины. Для его решения мы рекомендуем применять состав Маногард Фер 133. Его особенностью является создание специального защитного слоя, который надежно предохраняет металл от образования коррозии, улучшает адгезию с большинством наносимых после его применения материалов и способен успешно противостоять воздействию кислот и щелочей.

Малейшие просчеты и недобросовестность при креплении колонн к фундаменту могут привести к весьма серьезным последствиям. Проблемы могут возникнуть и при неудачном выборе материалов. Для своих клиентов мы рекомендуем только лучшие варианты, которые наши специалисты уже неоднократно испытали и получили на выходе весьма впечатляющие результаты.

Фундамент насосов и опорные плиты

Фундамент насоса

Надлежащее основание насоса снижает уровень вибрации, что, в свою очередь, приводит к значительному увеличению средней наработки на отказ (MTBF), увеличению срока службы механических уплотнений и подшипников и, как следствие, снижению общей стоимости жизненного цикла.

Насосы должны быть надлежащим образом прикреплены к своим опорным плитам, которые, в свою очередь, должны быть хорошо прикреплены к нижележащему фундаменту. В настоящее время это соединение обычно достигается с использованием эпоксидной затирки .

Однако из этого правила есть одно исключение. Это исключение относится к вертикальным линейным насосам: эти насосы, как правило, не должны крепиться болтами к фундаменту. Вместо этого им обычно предоставляется возможность плавать или скользить в направлениях x и y. Таким образом, они могут легко реагировать на тепловое движение соединяемых трубопроводов.

Опыт показывает, что, как правило, масса фундамента горизонтальных насосов обычно в три-пять раз превышает массу насоса и его двигателя.С другой стороны, для вертикальных рядных насосов масса фундамента обычно не превышает двухкратной общей массы насосно-двигательного агрегата.

Опорные плиты насосов: традиционный подход

Довольно часто установочные винты (нажимные лапки или болты) располагаются на опорах двигателя. С помощью этих домкратных болтов можно выполнить деликатное выравнивание привода. Как только эти движения выполнены, вся вкладка удаляется. Опыт показывает, что если эти выступы остаются прижатыми к ножкам двигателя, рассеиваемое двигателем тепло может иногда приводить к деформации корпуса двигателя.

Для обеспечения ровной установки всего насосно-двигательного агрегата опорная плита насосно-двигательного агрегата (общая опорная плита для всего насосно-двигательного агрегата в основном применяется для горизонтальных насосов и их приводов) устанавливается на фундамент, в который ввинчиваются анкерные болты. заделываются при заливке железобетонного фундамента. Эти анкерные болты обычно снабжены втулками. Роль втулок состоит в том, чтобы предотвратить попадание цементного раствора и компенсировать разное тепловое расширение или сжатие бетонного фундамента по сравнению с металлической опорной плитой.

Рисунок 1 – Анкерные болты для больших насосов питательной воды угольной электростанции

Затем используются регулировочные винты вместе с лазерным инструментом для точной юстировки или индикаторами точной юстировки. С помощью этих инструментов установочные площадки опорной плиты приводятся в плоское и параллельное состояние из стороны в сторону, из стороны в сторону, а также по диагонали, и все это с очень высокой точностью. Затем закрепляются гайки, соединяющие анкерные болты, и пустые пространства внутри опорной плиты, а также пространство между опорной плитой и фундаментом заполняются эпоксидным раствором.

Рисунок 2. Опорная плита насоса с анкерным болтом слева и регулировочным винтом справа (между регулировочным винтом и фундаментом установлена ​​стальная шайба)

непроницаемой для жидкости деревянной опалубки по периметру фундамента, а затем приступить к заполнению пустоты либо продуктом на цементной основе, либо эпоксидной затиркой.

Следует отметить, что обычные опорные плиты должны быть установлены и залиты цементным раствором на фундаменте при снятом насосе и двигателе.Только после этого насос и двигатель должны быть установлены и выровнены.

Заполненные эпоксидной смолой опорные плиты: современный подход

В последние годы использование универсальных опорных плит, предварительно заполненных эпоксидной смолой (предварительно залитых раствором), набирает обороты, в основном для размеров около 1,5 м * 2,5 м, и традиционные процедуры заливки раствором, кратко описанные выше, постепенно начинают внедряться поэтапно. вне. Большие размеры опорных плит, предварительно заполненных эпоксидной смолой, в настоящее время проблематичны из-за их значительно большего веса.

Prefilling имеет несколько преимуществ.Базовая плита, залитая обычным раствором, обычно требует двух заливок плюс дополнительное время и человеко-часы, затрачиваемые на ремонт и заполнение любых пустот после затвердевания раствора. С другой стороны, предварительно заполненные или предварительно зацементированные опорные плиты доставляются на площадку уже плоскими и выровненными. Их структурная целостность также лучше, поскольку нет необходимости в отверстиях для цементного раствора. Подводя итог, можно сказать, что затраты на их установку значительно снижаются, а их долгосрочная надежность значительно повышается, поскольку эти предварительно заполненные опорные плиты образуют сплошной блок, который никогда не деформируется и не смещается.Тем не менее, даже с предварительно заполненными опорными плитами необходимо провести некоторые типичные проверки установки на месте (проверки плоскостности, копланарности и коллинеарности), чтобы определить, правильно ли обработана предварительно заполненная опорная плита.

В отличие от обычных опорных плит, следует отметить, что опорные плиты, предварительно заполненные эпоксидной смолой, могут быть установлены и залиты цементным раствором на фундаменте, когда насос и двигатель уже выровнены и установлены на опорной плите.

Рисунок 3 – Типичный пример работ по проектированию фундамента и подготовительных работ, связанных с традиционной заливкой цементным раствором
