Полы по грунту на ленточном фундаменте: технология устройства

Пол по грунту на ленточном фундаменте – один из распространенных и практичных способов устройства основания под чистовую отделку. Этот вариант обладает массой преимуществ, но отсутствие продухов в конструкции приводит к разрушению не только деревянных, но и бетонных полов. Чтобы этого избежать пол выполняют по грунту, при этом существует несколько технологий, предусматривающих устройство деревянного основания, укладку бетонной плиты или стяжки, изготовленной сухим или традиционным способом. Об особенностях ленточных фундаментов и способах устройства пола – сегодняшний материал.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Полы по грунту на ленточном фундаменте

Содержание статьи

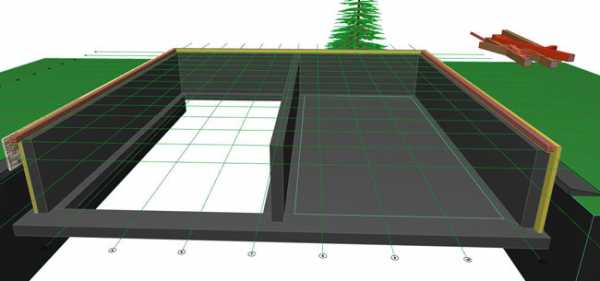

Особенности устройства пола по грунту

Деревянное или плитное бетонное перекрытие первого этажа, расположенное над неотапливаемым подполом, подвергается сильному воздействию влаги, поступающей из незамерзающего грунта. В результате этого начинается отсыривание и разрушение материала. Чтобы этого не происходило, в ленточном фундаменте предусматривают сквозные вентиляционные отверстия – продухи, которые должны оставаться открытыми даже в зимний период.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Продухи в ленточном фундаменте

Там же, где подпол не высокий, возникают проблемы с качественной вентиляцией подпола. В этом случае рациональным и практичным решением становится устройство пола по грунту. Его преимущество заключается в том, что он подходит практически для любых грунтов. Бетонная плита формируется плавающим способом, то есть она не связана с ленточным фундаментом, на который распределяются основные нагрузки от стен и кровли.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Подготовительные мероприятия

Чаще всего применяется метод заливки плавающей стяжки внутри границ ленточного фундамента по хорошо утрамбованному грунту, гидро- и теплоизоляционному слою. В стяжку можно проложить систему «теплый пол», что существенно повысит энергоэффективность конструкции. Стяжку заливают таким образом, чтобы она не контактировала с лентой фундамента – для этого воль нее прокладывают демпферный слой из обрезанного плитного утеплителя.

Как правильно сделать теплый пол? Этот процесс во многом будет зависеть от того, какой тип системы был выбран для монтажа. Монтаж не так сложен, каким кажется, но дело это довольно хлопотное. Более подробно о том, как установить теплый пол читайте в специальной статье.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Прокладка основных коммуникаций

Перед заливкой стяжки производят укладку основных коммуникаций – водопровод, канализацию. Специалисты советуют предусмотреть расположение дополнительных систем канализации и водоснабжения в дублирующих гильзах. Это позволит не прибегать к разрушению стяжки для проведения ремонта, а задействовать дублирующую систему.

Как вариант, пол по грунту может быть изготовлен из стяжки, связанной с лентой фундамента или бетонной плитой, жестко зафиксированной к фундаменту. Также можно выполнить деревянный черновой настил. В последнем случае балки (лаги) будут располагаться на столбиках.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Устройство деревянного пола по грунту

Особенность грунта, который располагается под конструкцией пола, заключается в том, что он не подвержен промерзанию и содержит в своем составе влагу, поднимающуюся от грунтовых вод. Как было ранее отмечено, при выборе между низким подполом и конструкцией, сформированной по грунту, предпочтение лучше отдать последней.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Дренажная система

Особенности несущей ленты

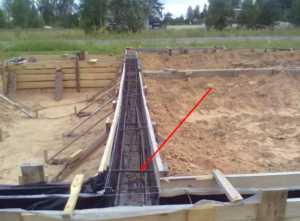

Принцип устройства ленточного фундамента заключается в изготовлении горизонтальной жесткой рамы, назначение которой состоит в распределении неравномерных деформаций основания.

Таблица 1. Способ создания ленточного фундамента

ИллюстрацияОписание
Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкцииВ соответствии с планом строения, на очищенной и размеченной площадке выкапывают траншею необходимой глубины по контуру несущих стен.

На дно траншеи засыпают и трамбуют песок и гравия, формируя подушку.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкцииВыставляют опалубку. Внутри конструкции прокладывают плотную полиэтиленовую пленку для защиты подушки и досок опалубки от жидкого раствора.
Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкцииВнутри опалубки прокладывают арматуру.
Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкцииЗаливают бетонный раствор.

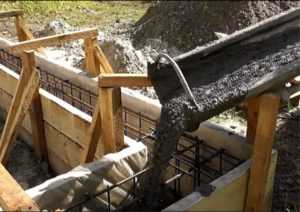

В дальнейшем стены фундамента необходимо утеплить, особенно если дом строится из кирпича или газобетона. Грунт вокруг дома не будет промерзать, если под отмостку на ширину 1,5 м уложить экструдированный пенополистирол. Если сравнивать сборный ленточный фундамент из ЖБ блоков и монолитный, то второй вариант гораздо устойчивее к нагрузкам и деформациям при подвижности почв.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Сборная конструкция

В пользу сборного ленточного фундамента можно сказать то, что его сборка происходит гораздо быстрее, чем заливка монолита. Для соединения блоков применяется арматура и цементный раствор. Если грунт песчаный, а строение одноэтажное, то блоки-подушки можно не укладывать. Еще один плюс заключается в том, что такой фундамент можно возводить в любое время года.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Утепление отмостки и внутреннего пространства

К плюсам пола по грунту при ленточном фундаменте относится следующее:

  1. Качественная засыпка и гидроизоляция надежно защищают помещения от проникновения подпочвенного газа.
  2. Отсутствие подпола не требует проведение работ по организации продухов.
  3. Бетонная плита и грунт способны аккумулировать тепло. Это особенно актуально, если дом построен по каркасной технологии и имеет небольшую толщину стен.
  4. Бетонная стяжка позволяет монтировать систему «теплый пол».
  5. Коммуникации, уложенные в таком полу, нуждаются в минимальном утеплении.

Обратите внимание! Засыпку, гидроизоляцию и утепление внутреннего пространства производят до заливки бетонного раствора.

Технология устройства плавающей стяжки

Заливка традиционной стяжки выполняется в строгом соблюдении последовательности укладки каждого слоя – это станет залогом надежной и долговечной конструкции.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

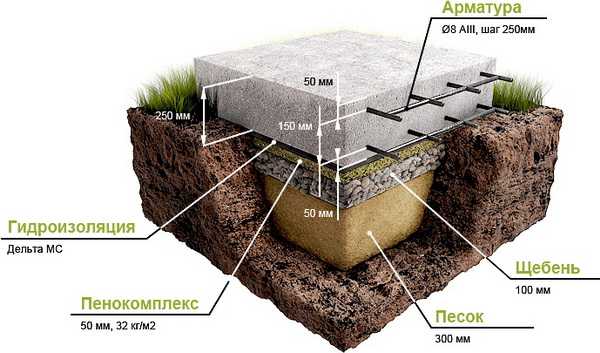

Основные слои

1 Этап: подготовка

На подготовительном этапе производят удаление плодородного слоя, который непригоден для трамбовки. Также удаляют корни растений, расположенных внутри периметра ленточного фундамента.

Грунт извлекают на глубину в соответствии с расчетами. Затем выполняют уплотнение основания, на котором будет сформирована подушка из песка и щебня. Качественная их трамбовка гарантирует стабильную геометрию основания и отсутствие усадки будущего строения.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Толщина плодородного слоя почвы

Сначала укладывают слой песка толщиной от 10 до 15 см и трамбуют при помощи виброплиты. Затем грунт проливают из шланга с распылителем и снова трамбуют, изменяя направления движения виброплиты.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Засыпка и трамбовка песчаного слоя

Для трамбовки основания, песчаного и щебеночного слоев можно использовать самодельное приспособление: брус сечением 20 х 20 см высотой 1,5 метра или металлическая труба с куском швеллера 20 х 30 см снизу, приваренного Т образным способом. Внутрь трубы засыпают песок, чтобы устройство стало тяжелее.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Самодельное устройство для трамбовки песка и щебня

После того, как утрамбованная основа просохнет – на следующие сутки, выполняют засыпку и трамбовку песчаного слоя. Желательно как можно меньше наступать на подготовленную основу. Песок тщательно трамбуют.

2 Этап: подбетонка

Перед тем, как заливать основной объем раствора, целесообразно выполнить подбетонку. Вариантов ее изготовления несколько – это может быть утрамбованный щебень, пролитый битумом или черновая стяжка. На щебень можно уложить гидроизоляционный материал, сформировав некое подобие корыта. В любом случае, в не зависимости от выбранного материала, суть подбетонки не меняется.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Изготовление подбетонки

Назначение этого слоя заключается в следующем:

  1. Экономный расход раствора получается за счет равномерного его распределения по выровненному основанию.
  2. Работать на ровном основании – наносить разметку, устанавливать маяки, собирать различные конструкции, удобнее.
  3. Подбетонка создает гидроизоляционный слой, препятствующий потере влаги из раствора. Это гарантирует равномерное просыхание стяжки и исключает образование на ее поверхности трещин.
  4. При близком расположении грунтовых вод, подбетонка не пропускает влагу наверх, в основные слои конструкции пола.

Обратите внимание! Для изготовления подбетонки применяется недорогой бетон.

Рулонный материал

Наиболее бюджетным вариантом, не лишенным эффективности является настил плотной пленки в 2 слоя или рубероида.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Применение пленки

Учесть потребуется следующие рекомендации:

  1. Так как технологический слой, защищающий щебень от цементного молочка, укладывается непосредственно на щебень, ходить по нему следует крайне осторожно, чтобы не повредить пленку.
  2. Укладывают плотный полиэтилен в 2 слоя внахлест 10 см, проклеивая стыки каждого при помощи скотча.
  3. Материал должен обладать не только гидроизоляционными, но и пароизоляционными свойствами.
  4. Процесс укладки предполагает заведение краев полотен по периметру помещения на стены фундамента на 10-15 см. Впоследствии излишки обрезают.
Битум

Наиболее простой вариант устройства подбетонки заключается в проливке щебеночного слоя битумом. Для этого равномерно распределенный по всей площади основания и тщательно утрамбованный щебеночный слой покрывается битумом.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

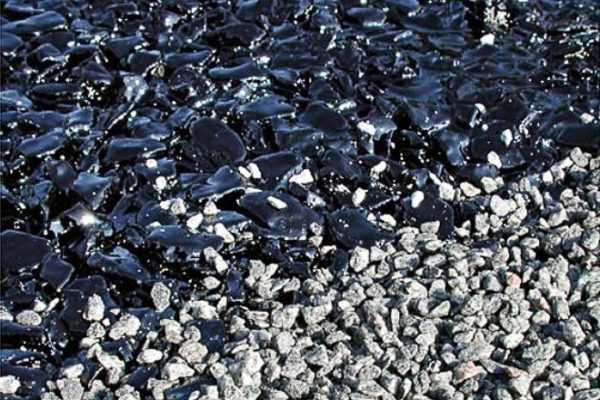

Проливка щебня битумом

Капитальная подбетонка

При наличии рыхлого грунта, где особенно повышен риск появления грунтовых вод, рекомендуется изготовить основательную подбетонку из «тощего» бетона. В этом случае на слой из утрамбованного песка настилают рубероид или пленку и укладывают армирующий слой в виде тонкой металлической сетки с ячейками 60 х 60 см.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Геотекстиль под черновую бетонную стяжку рекомендуется заменить пленкой или рубероидом

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Стальная сетка

Для получения ровного слоя можно установить маяки для растягивания раствора правилом. Стяжка изготавливается традиционным способом — заливкой и растягиванием раствора, изготовленного из песка, щебня, цемента и воды. После высыхания стяжки, ее обмазывают битумом.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Распределение раствора

Обратите внимание! Заранее в стяжке необходимо предусмотреть и заложить технические отверстия, чтобы потом их не пришлось вырезать.

3 Этап: гидроизоляция

После того как подбетонка готова, приступают к укладке гидроизоляционного материала – рубероида или плотной пленки. Рубероид укладывается внахлест, ширина припуска составляет от 3 до 5 см. Для герметизации стыков применяют строительный фен. Внимания требует прилегание рубероида к стенам в углах помещения.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Укладку рубероида выполняют в два слоя, причем второй настилают со смещением равным половине ширины рулона.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Укладка рубероида



4 Этап: теплоизоляция

В качестве материала для утепления стяжки пола по грунту рекомендовано использование экструдированного пенополистирола, который при слое укладки в 5 см способен заменить керамзит слоем в 70 см. Помимо этого материал обладает нулевым коэффициентом водопоглощения и высоко прочностью перед сжимающей нагрузкой.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Экструдированный пенополистирол

Для утепления стяжки рекомендована укладка пенополистирола толщиной 3см в 2 слоя – это позволит избежать образования мостиков холода, и улучшит качество теплоизоляции. Стыки между плитами проклеивают скотчем.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Укладка в 2 слоя

Обратите внимание! От правильно выбранной теплоизоляции будет зависеть комфорт проживания в доме и его общая энергоэффективность, ведь через плоскость пола происходить 35% теплопотерь.

5 Этап: формирование демпферного и армирующего слоя

Важный этап, которым не следует пренебрегать, заключается в устройстве компенсационного слоя. Для этого по периметру помещения на стены фиксируют специальную демпферную ленту шириной от 15 до 20 см. Нижняя часть ленты скотчем фиксируется к утеплителю. Как вариант можно использовать специальную ленту с «юбкой».

В любых строительных магазинах есть то, что позволит избежать повреждения цементной стяжки при воздействии на нее различных факторов – это демпферная лента для стяжки пола. Что она из себя представляет и как используется? Подробно в специальной статье.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Последствия отказа от устройства демпферного слоя вдоль стен

В процессе высыхания стяжка будет расширяться, а наличие демпферного слоя исключит образование трещин и смещение теплоизолятора.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Демпферная лента

Армирующий слой создают при помощи металлической сетки с параметрами ячеек 10 х 10, уложенной на специальные опоры, чтобы она располагалась на высоте от утеплителя примерно на 1 – 2 см.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Пластиковая арматура для сетки

6 Этап: чистовая стяжка

Временные маяки изготавливают из металлических профилей, посаженных на цементный раствор с добавлением гипса. Располагаться направляющие должны в одной плоскости. Заливка и разравнивание цементного раствора производится в соответствии с разметкой на стенах – линией, обозначающей верхнюю точку стяжки.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Основные этапы изготовления чистовой стяжки

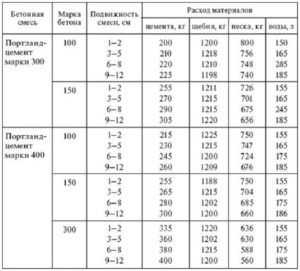

Обратите внимание! Изготавливать раствор необходимо в строгом соблюдении рекомендаций производителя.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Растягивание раствора

Высыхание стяжки происходит в течение 28 – 30 дней. На это время стяжку накрывают полиэтиленовой пленкой и периодически проливают стяжку водой из лейки. Искусственно ускорять процесс высыхания стяжки нельзя.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Окончательное выравнивание стяжки

После того как стяжка будет готова ее окончательно выравнивают при помощи специальных наливных составов.

Более подробно о финишном выравнивании пола читайте в специальной статье.

Сухая стяжка

В отличие от традиционной и полусухой стяжки – этот метод не требует времени на высыхание и набор прочности покрытием. Декоративное покрытие можно укладывать уже на следующий день.

Подготовка выполняется, как описано выше и состоит из подушки, черновой стяжки и слоя гидроизоляции. Затем технология меняется.

Таблица 2. Технология монтажа сухой стяжки

ИллюстрацияОписание
Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкцииНа поверхности пола фиксируют маяки-направляющие из металлического профиля.
Между маяками засыпают керамзит или специальную теплоизоляционную засыпку и равномерно распределяют ее при помощи правила.
Сверху в два слоя укладывают гипсоволокнистые листы, используя клеевой раствор.
Листы укладывают с разбежкой швов и дополнительно фиксируют при помощи саморезов.

Деревянный пол на регулируемых лагах

Подготовительные работы при устройстве такого пола описаны выше – уплотнение грунта и заливка черновой стяжки выполняется по ранее описанному алгоритму.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Регулируемые лаги

При укладке такого пола не требуется тщательное выравнивание черновой стяжки – любые неровности и перепады высоты нивелируется за счет применения технологии регулировки лаг.

Верхнюю часть регулируемых опор после того как лаги выставлены в одну горизонтальную плоскость, обрезают.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Основные этапы устройства деревянного пола

Под конструкцию из лаг укладывают теплоизоляционный материал – базальтовую вату или плиты экструдированного пенополистирола.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Укладка утеплителя

Далее фанерный настил выполняют в зависимости от требований укладки декоративного материала. Половую доску можно укладывать непосредственно на лаги.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Под фанерный настил, при использовании минеральной ваты, укладывают слой пароизоляции

Видео — Технология устройства полов по грунту

pol-exp.com

Фундамент по грунту своими руками

Принципы устройства фундамента по грунту

Фундамент является конструктивной частью строения, его основанием или опорой, которая передает его нагрузку на грунт. Он может быть расположен не только в грунте, но и над поверхностью земли и в воде, хотя это встречается очень редко. Поэтому будет не совсем верно считать фундамент подземной частью здания.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Конструкция фундамента в тяжелых грунтах.

В идеальном варианте опора строения должна обладать прочностью, быть устойчивой и жизнеспособной, то есть приспособленной под различные изменения не только внешней среды, но и грунта. Поэтому подземной части фундамента следует уделить максимум внимания.

Расчеты при проектировании опоры строения должны быть максимально точными, иначе все строительство окончится образованием трещин в стенах дома, нарушением швов каменной кладки и т.п. Все работы по возведению опоры строений выполняются ниже «нулевой отметки», обозначающей уровень пола на первом этаже.

Уровень качества постройки может быть определен не сразу, а через некоторое время.

Чтобы фундамент не косился, при его строительстве необходимо сделать его ровным, иначе дом простоит недолго.

На выбранном для строительства участке может быть слабый грунт под фундамент или высокое залегание грунтовых вод. Это вызывает неравномерную осадку грунта. Поэтому участок строительства должен быть тщательно исследован. Все это позволит сделать правильный выбор типа фундамента при проектировании на пучинистых грунтах. Выделяется 3 типа деформаций опоры здания:

  1. Осадочные — смещение грунта под воздействием движения грунтовых вод и климатических условий.
  2. Температурные — изменения размеров конструкции здания из-за перепадов температуры.
  3. Усадочные — изменения, происходящие в результате потери влаги материалом основания дома.

Чтобы не производить лишние земляные работы с целью закладки более глубокого фундамента, не следует заниматься экономией на инженерно-геологических работах. Слишком большая глубина заложения может привести к деформации всего здания и его разрушению. Все это отнимет лишнее время. Термины, которыми характеризуется фундамент, это:

Схема утепления мелкозаглубленного фундамента и грунта.

  1. Подошва, то есть горизонтальная плоскость — нижняя поверхность конструкции опоры.
  2. Глубина заложения — расстояние от подошвы основания до поверхности земли.
  3. Обрез — граница между надземной конструкцией и фундаментом.
  4. Подошва и обрез имеют длину и ширину, вертикальное расстояние между ними равно высоте конструкции.
  5. Вертикальные плоскости являются боковыми поверхностями, которые могут быть наружными и внутренними.
  6. Грунт имеет несколько слоев, самый верхний из которых называется несущим, а все остальные являются подстилающими.
  7. Гидроизоляция — конструктивная прослойка из водонепроницаемых материалов, которая может быть вертикальной или горизонтальной.
  8. Цоколь — это часть фундамента, которая находится над землей, поскольку вся конструкция под землей находиться не может. Над уровнем земли должно возвышаться около 30 см фундамента и больше.
  9. Забирка — это элемент, который используется вместо цоколя в конструкции столбчатого фундамента.
  10. Деформация фундамента.

Ознакомившись с основными понятиями, можно переходить к строительству фундамента, которое не ограничивается устройством котлована и выполнением работ по возведению стен. В самом начале следует произвести подготовительные работы.

Вернуться к оглавлению

Проведение подготовительных работ по устройству фундамента

Вернуться к оглавлению

Выбор необходимого типа фундамента

Схема усиления фундамента.

Перед тем как окончательно выбрать участок для строительства, необходимо составить план и определить назначение будущего здания. Следует определить, есть ли подземные коммуникации на выбранном участке. Строительство здания в черте города требует, чтобы стены дома не выходили за красную линию, так как это будет считаться незаконным. Особенно там, где расположены памятники архитектуры и действуют соответствующие регламенты застройки. В процессе эксплуатации строения очень важно, чтобы в результате проектирования фундамента и строительства дома получилась жесткая конструкция. Основание дома с такими характеристиками позволит равномерно перераспределять все локальные деформации и любые нагрузки со стороны грунта.

Для легких домов из бруса обычно укладывают мелкозаглубленный фундамент. Для тяжелых зданий, имеющих несколько этажей, выстроенных из кирпича или пенобетона, укладывают заглубленный фундамент на пучинистых грунтах, что является целесообразным.

Вид фундамента будет зависеть от глубины, на которой залегают грунтовые воды. При низком уровне залегания можно укладывать любой тип фундамента: свайный, плитный, ленточный. Мелкозаглубленный фундамент на пучинистых грунтах устраивают тогда, когда отвод воды нельзя производить на основе дренажной системы, если уровень залегания вод является высоким.

Например, ленточный фундамент нельзя укладывать на глубоко промерзающих грунтах, которые подвержены сильному пучению. Такой тип фундамента используется на данных видах грунта очень редко. Процесс проведения инженерно-геологического анализа перед устройством фундамента на участке должен включать следующие основные моменты:

Сплошные (плитные) фундаменты.

  1. Определение степени промерзания грунта.
  2. Оценка величины нагрузки от строения на фундамент.
  3. Выявление типа грунта.
  4. Установка срока эксплуатации строения.
  5. Определение уровня глубины залегания грунтовых вод.
  6. Исследование возможности устройства дренажной системы.
  7. Подготовка необходимых материалов для строительства.

Срок службы фундамента будет зависеть от его качества, которое определяется ответственным и грамотным подходом в процессе выбора типа фундамента. Чтобы не возникло непредвиденных расходов, все нюансы необходимо продумать на этапе проектирования.

В результате проведенных проектно-изыскательных работах выбирают наиболее подходящий вид фундамента: плитный, столбчатый, ленточный или свайный. Для индивидуального строительства малоэтажных домов подходят столбчатые или ленточные виды фундаментов.

Вернуться к оглавлению

Как провести анализ пучинистости грунта?

Устройство фундамента на пучинистых грунтах.

На первом этапе строительства фундамента на грунте проводят анализ его пучинистости. Особенность анализа заключаются в оценке грунта на глубине. Такая оценка позволяет осуществить проектирование фундамента с учетом подверженности грунта морозному пучению, которое происходит в результате превращения скопившейся жидкости в лед.

Сначала разрабатывается скважина с целью подбора грунта на разной глубине, определяется степень пучинистости грунта. Этот показатель связан с увеличением грунта в процессе его промерзания на глубину 1 м. Если уровень показателя более 0,01, то грунт является пучинистым, то есть увеличивающимся на 1 см и больше на глубине 1 м.

Степень пучинистости грунта равна отношению изменения его объема в абсолютном выражении к уровню высоты грунта до момента его промерзания. После того как проведен анализ, приступают к разметке поверхности грунта для фундамента. Остановимся подробнее на этапах анализа:

Схема опалубки ленточного фундамента.

  1. Подбор грунта во время бурения скважины для образования источника воды. При этом глубина скважины должна быть больше на 50-70 см уровня глубины промерзания. Это позволит провести максимально точную оценку пучинистости.
  2. Если грунт является пучинистым, то он должен включать глинистые типы почв, то есть суглинок, супесь и глину, содержащую много пор, в которых скапливается влага. Объем содержания в грунте глины и воды и определяет его пучинистость. Чем их больше, тем выше оцениваемый показатель.
  3. Поскольку грунт содержит почвенный и насыпной слои, которые не подходят для устройства на них фундамента, то эти их предварительно убирают. Оставляют только глинистый слой почвы, обладающий большой несущей способностью.
  4. В процессе проектирования фундамента следует учитывать то, насколько равномерно будет происходить вспучивание грунта по всей площади фундамента. В качестве опоры под основание дома выбирают те слои грунта, у которых низкий уровень пучинистости.
  5. Следует учесть, что летом, когда грунт отмерзает, постройка вместе с фундаментом будут опускаться, а зимой при замерзании грунта — подниматься. Среднепористые и крупнопористые слои, которые залегают ниже, чем уровень промерзания, являются более подходящей опорой.
  6. Если грунт пучинистый, то его можно заменить утрамбованным песком и гравием перед укладкой фундамента, предварительно увлажнив слои. Отмечают и уровень грунтовых вод перед укладкой основания постройки. Если они расположены высоко, то следует устроить дренажную систему.
  7. После проведения анализа пучинистости необходимо принять основные и дополнительные меры для того, чтобы устраиваемый фундамент был долговечным.

Вернуться к оглавлению

Меры, принимаемые против пучинистости грунта и деформации фундамента

Если не проводить специальные мероприятия, связанные со снижением и предотвращением пучинистости грунта, то в определенный момент строение может быть поднято силами пучения. Против пучинистости грунта под фундамент проводят следующие мероприятия:

Железобетонный плавающий фундамент в виде ребристой плиты.

  1. Роют котлован, удаляя из него слой грунта, подвергающийся вспучиванию, который заменяется на крупный или гравелистый песок. Новый слой затем хорошо утрамбовывают. На песчаном грунте, который обладает повышенной несущей способностью, можно выполнять работы по устройству любого типа фундамента. Этот способ связан с более высоким уровнем затрат.
  2. Обеспечить устойчивость фундамента на грунте можно, уложив его на более низком уровне, чем глубина промерзания. Основание фундамента не будет в данном случае подвергаться воздействиям сил пучения, которые будут оказывать влияние только на его боковую поверхность.
  3. С целью уменьшения влияния сил пучения можно воспользоваться слоем утеплителя, уложенного на слой грунта. Это наиболее подходящий метод для легких строений и мелкозаглубленных фундаментов. Толщина утеплителя зависит от места строительства.
  4. Пучение можно исключить, если устроить дренажную систему на строительном участке, позволяющую производить отвод воды. Глубина специально вырытой канавы и фундамента должны иметь одинаковые размеры. В канаву с небольшим уклоном закладывают перфорированную трубу, помещенную в фильтрующую ткань.
  5. Труба в канаве засыпается гравием или крупным песком. Вода, стекающая из грунта, будет отводиться по трубе в дренажный колодец с отверстием.
  6.  Для обеспечения естественного отвода воды с этой целью необходимо подготовить достаточно низкий участок. Для этого устраивают отмостку и ливневую канализацию.

Устройство бутового фундамента.

Особенностью пучинистого грунта является его неравномерное промерзание и оттаивание. Целостность подземной конструкции фундамента нарушается под воздействием неравномерных деформаций, идущих со стороны основания. Это происходит из-за того, что в зимний период грунт под фундаментом с северной стороны будет замерзать быстрее, а оттаивать летом дольше, а по отношению к южной стороне — наоборот.

Таким образом, рекомендуется всегда делать жесткую конструкцию фундамента, которая с максимальной эффективностью будет способна к перераспределению местных или локальных нагрузок. Поэтому в процессе строительства дома невозможно обойтись без армирования фундамента.

Вернуться к оглавлению

Особенности выполнения работ по устройству фундамента на грунте

Вернуться к оглавлению

Как правильно уложить ленточный фундамент своими руками?

Схема устройства мелкозаглубленного ленточного фундамента.

После того как проведен анализ грунта, необходимо сделать разметку для основания ленточного фундамента и начать его обустройство. При строительстве малоэтажных зданий, ширина ленточного фундамента может составлять около 40 см. Разметку делают как внутреннюю, так и внешнюю.

Сначала следует начертить периметр согласно размерам, предусмотренным в проекте фундамента. Затем забить их по углам периметра колышки, через которые натянуть леску или шнурок. Для внутренней разметки делается необходимый отступ, который равен ширине ленточного фундамента.

Ленточный фундамент, как наиболее распространенная опорная конструкция благодаря простоте ее выполнения и низкой стоимости, обладает высокой надежностью. Если есть определенные знание в области строительства ленточных фундаментов, то данную конструкцию можно построить всего за 1 месяц.

Мелкозаглубленный ленточный фундамент должен быть уложен на глубину от 40 см. Для этого необходимо прорыть траншею, основание которой должно иметь ровную поверхность, а грунт в ней необходимо тщательно утрамбовать. После этого в траншею укладывается слой гравия или щебня.

Для устройства ленточного фундамента необходимо подготовить такие материалы и инструменты, как:

  1. Бетон.
  2. Крепеж.
  3. Бетономешалка.
  4. Утеплитель.
  5. Зубчатая кельма.
  6. Плиты перекрытий.
  7. Арматура.
  8. Доски для опалубки.
  9. Щебень.

Схема видов ленточного фундамента.

Если запланировано приготовить бетонный раствор ручным способом, то в этом случае бетономешалку не используют. Перед тем как начать выполнение работ, необходимо будет подготовить материалы:

  1. Песок (просеянный).
  2. Глина (размягченная).
  3. Вода (холодная).
  4. Известь (негашеная перемолотая).
  5. Цемент.

Необходимыми инструментами будут являться следующие:

  1. Сито для просеивания (ячейка 2х2).
  2. Емкость из дерева или металла.
  3. Кельма.

Пропорции пульпы из глины и песка с целью приготовления 1 замеса, объем которого будет определяться размерами емкости для приготовления раствора, берутся следующие, то есть 1 часть глины:

  • к 2 частям песка;
  • к 3 частям песка;
  • к 5 частям песка, если у глиняной пульпы повышена жирность.

Для приготовления раствора используют очищенные песок и глину, чтобы после кладки и высыхания раствора не происходил процесс усадки и не появлялись трещины на стенах фундамента.

Бетонная подготовка для устройства ленточного фундамента производится при соблюдении следующих правил:

Схема монтажа фундамента.

  1. Применяется тощий вид бетона, имеющий размер 5-10 см. Прочность бетона может достигать 50% в зависимости от погодных условий. Фундамент делают через неделю после заливки бетона, когда он уже набрал необходимый уровень прочности.
  2. Бетонная подготовка производится на основе низкомарочного тощего бетона В7, позволяющего получать гладкую и ровную поверхность. После этого производится гидроизоляция фундамента. При низком уровне грунтовых вод применяется противокапиллярная гидроизоляция фундамента. Бетонная подготовка в данном случае заменяется использованием мембраны.
  3. Использование профилированной мембраны позволяет создать более надежные условия твердения бетона. Мембрана будет препятствовать стеканию «цементного молока», используемого при заливке бетона, в слой грунта. Поверхность мембраны является шипованной, что создает дополнительное трение в основании и способно сдержать образование трещин в фундаменте.

Схема устройства ленточного монолитного фундамента.

Если бетонную подготовку заменить использованием мембраны, то срок строительства фундамента уменьшится, сократятся материальные расходы, связанные с приобретением арматуры и бетона. В данном случае не потребуется производить укладку фундамента после полного твердения бетона, то есть через неделю.

Качество бетонной заливки будет зависеть от выбранной марки бетона и правильно сделанного расчета всех нагрузок в процессе проектирования фундаментов на пучинистых грунтах. Состав и марка бетона будут зависеть от погодных условий. Для благоприятных нормальных погодных условий подойдет марка бетона М200. Более высокие марки подойдут не только для теплой, но и для холодной погоды.

В бетонную смесь при строительстве ленточного фундамента можно добавлять и специальные вещества, доля содержания которых может быть равна 1-2%. Они обладают повышенной пластификацией и морозостойкостью. При этом процесс твердения бетона будет ускорен. Для укладки надежной конструкции используют арматурный каркас и опалубку.

Арматурный каркас вяжут из арматурных стержней с помощью вязального крючка и специальной проволоки. В некоторых случаях соединение специально обработанной арматуры производят с помощью сварочного аппарата. Перед устройством каркаса монтируют опалубку, а каркас вяжут прямо в ней.

Когда арматурный каркас готов, приступают к заливке бетона. Смесь должна состоять из 1 части цемента, 5 частей щебня и 3 частей песка. Все компоненты следует тщательно перемешать и залить водой. При заливке опалубка может потерять устойчивость, поэтому ее подпирают специальными дощечками. После заливки необходимо удалить пустоты с помощью стержня арматуры, которым тыкают в бетонную заливку.

Вернуться к оглавлению

Устройство столбчатого и плитного фундаментов на грунте

Конструкция столбчатого фундамента.

Экономия материалов является основным преимуществом при строительстве столбчатых фундаментов, возведение которых отличается простотой. Хотя у такого вида фундаментов имеется недостаток, связанный с необходимостью устройства забирки, то есть цоколя.

При строительстве можно воспользоваться любыми типами материалов: кирпичом, бутом, деревом, железобетоном или асбестоцементными трубами. Столбы часто имеют в самом низу подушку, то есть расширенную часть, позволяющую прочно устанавливать столб в грунт.

Существуют различные ограничения при установке столбчатых фундаментов. Чтобы сэкономить на материалах, требуется предусмотреть расчетную глубину заложения в грунт больше. При установке, после проведения разметки по периметру основания, в каждом узле требуется поставить опору, то есть на углах, в местах пересечений стен, под колоннами.

Следует соблюдать расстояние между столбами не больше 3 м, ограничивая его до 1,2-2,5 м. Такое расстояние не позволяет возникнуть деформациям в несущих стенах и балках. Установить дополнительные столбы можно под вспомогательными опорами и простенками. Это позволит увеличить общую площадь подошвы фундамента.

Установку столбчатого фундамента производят на прочном грунте, но не на крутых склонах, чтобы не произошло опрокидывание дома в результате бокового давления со стороны грунта. Не следует производить установку на влажном грунте, так как срок службы опоры здания существенно сократиться.

Устройство плитного фундамента.

При высоком уровне грунтовых вод обычно выбирают сборный железобетонный вид столбчатого фундамента, поскольку при этом нет необходимости ждать пока произойдет затвердевание основания. Возможно проведение дренажных работ для полного осушения участка.

Столбчатый фундамент подходит для зданий без подвала, имеющих легкие конструкции (деревянные стены, каркасные постройки). Его применяют и для небольших зданий, имеющих стеновой несущий остов. В результате применения деревянных столбов может возникнуть необходимость специальной обработке для увеличения срока службы опор.

Поверх опорных столбов укладывают фундаментальную балку, которая имеет разные названия: обвязочная, рандбалка, ростверк и т.д. Обвязка из железобетона является ростверком, а рандбалка представляет собой более мощный ростверк.

Плитный фундамент является полом цокольного этажа или подвала, представляя собой железобетонную плиту, армированную по всему объему. Если глубина его заложения малая, то его называют поверхностным или незаглубленным, либо плавающим.

Чтобы возвести плитный тип фундамента на пучинистых грунтах, разрабатывают котлован. Потом снимают плодоносный слой грунта для фундамента. Затем выравнивают площадку. Устройство такой опоры для строительства подвала считается затратным, так как необходимо выполнять большой объем земляных работ. Существует 2 основных подвида плитного фундамента:

  1. Плита со структурой решетки.
  2. Сплошная плита, имеющая ребра жесткости или не без них.
  3. Прочность сборного вида при максимально жестком скреплении меньше, чем у монолитного фундамента из плит.

Если пучение грунта под фундамент сильное или среднее, то возводят монолитное железобетонное основание. Плитные фундаменты на слабых пучинистых грунтах могут быть выполнены с использованием бута, бутобетона, цементогрунта или керамзитобетона. Такой тип основания подходит больше всего для грунтов, имеющих сильную вертикальную подвижность или умеренную горизонтальную.

Вернуться к оглавлению

Устройство свайного фундамента своими руками

Принцип работы свайного фундамента аналогичен столбчатому. Нагрузка на основание является точечной. Различия заключаются в несущей способности, конструктивных размерах и способах устройства. Свайный фундамент состоит из свай, которые вытянуты вертикально. Сваи бывают набивные, винтовые и забивные.

Схемы свайных фундаментов из различных материалов.

Это наиболее дорогостоящий тип фундамента в том случае, когда для установки требуется специальная техника или устройства. Возвести свайный фундамент при индивидуальном строительстве можно и без применения специальных машин, что более экономно. Использовать ручной бур при установке свай в процессе индивидуального строительства стоит не так дорого, как использовать механизмы.

Забивные и винтовые сваи производят в заводских условиях из железобетона или стали. Сечение забивных свай может быть прямоугольным или квадратным. Винтовыми сваями пробуривают грунт, вкручивая их, а не вбивая.

Набивные сваи, после их изготовления на месте строительства фундамента с использованием монолитного железобетона, устанавливаются в трубу, служащую в качестве опалубки. Туда же закладывают арматурный каркас и заливают бетонный раствор. По мере твердения бетона трубу необходимо поднимать на поверхность грунта для фундамента. Если опалубка несъемная, то строительство будет стоить дороже.

Устраивать свайный фундамент можно с использованием ростверка или без него. Как и в случае со столбчатым видом фундамента, ростверк применяется в качестве связующего элемента, за счет которого фундамент представляет собой единую систему. Сборный ростверк наибольшим образом подходит для индивидуального строительства.

Чаще всего свайный тип фундамента применяют на слабых пучинистых грунтах, если ни один вид фундамента не является подходящим для установки. Этот вид наиболее эффективен в условиях сильнопучинистого грунта, имеющего глубину промерзания больше 1,5 м. Все фундаменты можно разделить на 2 группы: мелкого и глубокого заложения.

Таким образом, наиболее распространены фундаменты на пучинистых грунтах мелкого заложения, глубина которых не превышает 5-6 м. Отношение ширины подошвы к глубине заложения равно 1:2. Такие типы фундаментов укладывают в котлован или траншею. Тип глубокого заложения относится к свайным фундаментам, которые устраивают, если грунтовые условия являются сложными при строительстве многоэтажных зданий.

moifundament.ru

Пол по грунту на ленточном фундаменте: советы по устройству

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Как устроить монолитный фундамент по грунту самостоятельно

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Пол по грунту на ленточном фундаменте: устройство

Пол по грунту позволяет увеличить общий срок эксплуатации ленточного основания.

Ленточный базис является наиболее распространенным видом фундамента для возведения дома, но и у него есть свои минусы. Так, если не сделать в таком основании продухи или неправильно выполнить расчет их сечения, могут возникнуть осложнения. Из-за низкой вентиляции деревянные материалы могут покрыться плесенью и прогнить. Все это можно предотвратить, если создать пол по грунту на ленточном фундаменте. В данной статье будет подробно изложена технология создания пола по грунту и рассмотрены его характеристики, а также сильные и слабые стороны.

Определение пола по грунту

Полом по грунту называют монолитное бетонное основание или стяжку. Заливка производится внутри ленточного базиса на обработанную почву, которой засыпается боковая часть фундамента и утеплительный слой. Чаще всего вместе с бетонным основанием устанавливается система подогрева пола. Полы по грунту имеют способность накапливать тепло, поэтому их можно использовать при возведении энергоэффективной постройки.

Существует две разновидности пола по грунту:

  1. На подготовленную хорошо уплотненную почву заливается монолитная стяжка, которая имеет жесткую связь с ленточным базисом.
  2. На почву заливается плита, несвязанная с фундаментом. Такую разновидность еще называют «плавающей» стяжкой.
Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкцииПол должен быть хорошо утеплен, иначе много тепла будет уходить в почву.

Каждый вариант создания пола имеет свои преимущества и недостатки. При заливке плавающей стяжки конструкция ленты и пола будет развязанной. Таким образом, при возникновении усадки в конструкции не появятся трещины, так как напряжение будет отсутствовать. Этот фактор можно отнести к преимуществам, а недостатком можно считать то, что пол не будет привязан к другим конструкциям. Это может привести к постепенному разрушению: появлению трещин, сколов или отверстий.

При заливке жесткой конструкции фундамент и стяжка будут единым целым. Стяжка не даст усадку, так как будет лежать на фундаменте. Но если почва под полом будет плохо уплотнена, со временем она просядет, а стяжка потеряет свою опору. При большом давлении, это может привести к разрушению основания и потери несущей способности всей постройки. Произвести восстановление будет крайне трудно.

При любом варианте основными факторами являются качество уплотнения насыпной почвы и конструкция пола. Частой ошибкой является жесткая связка узлов. Из-за этого на конструкцию оказывается повышенная нагрузка.

Преимущества и недостатки пола по грунту

К плюсам использования полов по грунту можно отнести:

  • Возможность создания на большинстве разновидностей почвы.
  • Базис будет хорошо утеплен, а также защищен от влияния морозов.
  • В сравнении с обычным плиточным фундаментом, расход бетона будет уменьшен.
  • За таким полом не требуется дополнительный уход после создания.
  • Коммуникационные провода не потребуют дополнительного утепления.
  • Залитое перекрытие служит в качестве чернового пола первого этажа. На него можно класть практически любые напольные покрытия.
  • Необходимость в вентиляции подпольного пространства отсутствует.

Основным недостатком пола по грунту можно считать то, что при создании высокого цоколя понадобится засыпать пазухи ленточного основания большим количеством почвы, а это приведет к увеличению конечной стоимости процедур.

Также минусом является долгий срок высыхания бетонного раствора после его заливки. В среднем на полное высыхание уйдет около месяца, а это много, особенно если есть ограничение по времени.

Основные варианты монтажа

На сегодняшний день монтаж напольного покрытия по грунту можно осуществить двумя способами. Каждый из них имеет разную технологию. Первый метод является более экономичным и при этом потребует меньше времени и сил. Он подразумевает установку пола с помощью деревянных балок. Вместо деревянного материала можно использовать стальные балки, но стоимость работ в таком случае будет увеличена.

Такой способ имеет ряд недостатков, среди которых следующие:

  • Понадобится увеличивать размеры фундамента, так как для балок понадобится создать опору. Хорошей альтернативой расширению базиса является установка дополнительных опорных столбов по всей площади основания.
  • Из-за того, что балки опираются на фундамент, будет уменьшена высота комнат. Высота будет снижена примерно на 200 мм. Чтобы этого избежать, понадобится увеличить высотку конструкции, но это потребует дополнительных денежных затрат.
  • Многие специалисты считают, что пол на подобной основе будет иметь невысокую стабильность, в независимости от качества проведения работ.
  • Так как деревянные конструкции будут устанавливаться рядом с почвой, из-за высокой влажности их срок службы будет значительно сокращен. Даже специальные растворы и создание вентиляции не помогут в решении этой проблемы.
Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкцииСхема конструкции пола по грунту.

Второй метод является более дорогостоящим, но и более качественным. Он подразумевает заливку пола, его утепление и гидроизоляцию. Такой способ обеспечит высокую эффективность и надежность. Создание пола по грунту состоит из подготовки и непосредственно заливки основания.

Подготовительные процедуры

Этот этап подразумевает подготовку грунта к будущим нагрузкам и монтаж утепленной стяжки. Для самостоятельного осуществления подготовки понадобится придерживаться следующего порядка действий:

  1. Осуществляется разметка. Отмеряется пол подвала или, если его не будет, первого этажа. Данные замеры будут использоваться в качестве начальной точки перекрытия, также по этой поверхности можно будет перемещаться. Порог помещения будет начальной точкой для расчетов. От нее необходимо вычесть толщину бетонной плиты. После чего делается несколько меток на базисе. Это позволит определить нижнюю и верхнюю часть перекрытия. Рекомендуется выполнять процедуру с помощью нивелира, он позволит увеличить точность работы и ее скорость.
  2. Проводится дальнейшая подготовка. Для бетонного пола основой должны являться плотные слои грунта. Чтобы уплотнить его, необходимо применить вибратор. Но такое устройство требует наличия специальных инструментов и определенных знаний. Также уплотнение почвы можно осуществить с помощью объемной массы, например, бревном с диаметром от 30 см. Для этого к стволу дерева привязывается широкая площадка. Под ее воздействием и весом дерева и осуществляется уплотнение грунта.
  3. Проводится дополнительная подсыпка по всему участку. Для приготовления подсыпки нужно использовать песок или щебень с мелким зерном. Во время приобретения материала необходимо учитывать, что песок нужно выбирать не менее средней величины. Слой подсыпки не должен быть больше 50 см. Песчаная подушка выступает в качестве дренажной системы, которая равномерно распределяет массу здания на почву. Иногда, чтобы уплотнить слои, добавляется небольшое количество воды, после чего подушка снова присыпается и трамбуется.
  4. Важным этапом при создании пола является создание хорошей защиты от влаги. Зачастую для этих целей используется полиэтиленовая пленка или мембранные материалы с высокой плотностью. Заливка бетонной смеси должна проводиться только после того, как будет выполнена гидроизоляция всего основания. Необходимо учитывать, что материалы для защиты от влаги должны соединяться между собой исключительно внахлест. Пленка для защиты от влажности должна быть больше размеров помещения, это нужно, чтобы без проблем выполнить загибание краев.

Во время заливки нужно учитывать возможность создать электрический теплый пол с помощью специальной конструкции. Он потребляет небольшое количество энергии, но при этом способен быстро прогреть всю площадь комнаты, что будет особенно полезно для частных домов в холодное время года.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкцииТаблица сравнения бетонной смеси, используемой для создания стяжки.

Заливка пола по грунту

Чтобы качественно выполнить устройство полов, заливка должна проводиться в несколько этапов. Если бетонный раствор будет приготавливаться самостоятельно, понадобится использовать следующие материалы:

  • цемент марки 300 или 400;
  • песок с мелким зерном;
  • воду;
  • щебень не большого размера.

Все эти материалы понадобится хорошо перемешать в бетономешалке, соблюдая заданные пропорции. Если бетономешалка отсутствует, можно соорудить деревянный короб. В нем можно осуществлять замешивание бетонной смеси.

После чего в комнате осуществляется монтаж маяков по уровню. Они будут служить в качестве ориентиров для заливки пола. Смесь заливается с крайних углов помещения, при этом осуществляется трамбовка. Это поможет избежать пористости в бетонном растворе и защитить пол от разрушения в дальнейшем.

Выравнивание производится при помощи алюминиевого правила. После заливки помещение понадобится оставить примерно на 30 дней. Это время позволит раствору впитаться в землю и набрать необходимую твердость.

По истечении этого времени поверх пола заливается специальная смесь, которая выравнивает все недостатки поверхности.

Более подробно узнать о нюансах создания ленточного фундамента и пола по грунту можно при помощи следующего видео.

Пол по грунту является отличным решением для ленточного фундамента. Он имеет ряд преимуществ, среди которых экономия на материалах и возможность установки системы теплого пола. Сам процесс заливки не является особенно трудоемким и с ним вполне сможет справиться даже новичок в строительном ремесле. Главное, использовать качественные материалы и выполнять каждый этап тщательно и аккуратно.

kakfundament.ru

Фундамент на сложном грунте – мои успехи и неудачи

Смотрите материал, присланный нам нашим читателем Юрием Павленко из Челябинской области о том, как он делал фундамент на участке, где высокий уровень грунтовых вод и нестабильная почва.

Почему мне попался такой участок

Для начала, расскажу, как получилось, что я купил такой участок под постройку дома. Это было в 2010 году. Тогда лето у нас выдалось очень жаркое, горели леса севернее Ивделя, все небо было затянуто дымом два месяца.

Соответственно, в тот год, в июле, я собрался купить участок под постройку дома, пересмотрел множество вариантов и остановился на одном.

Сам участок мне понравился, нормальное расположение, электричество уже было на участке, подключили мне счетчик без проблем. А вот когда я осенью начал готовиться к работам, то увидел, какие ждут меня проблемы.

В сентябре зарядили дожди, и вся почва на участке очень быстро превратилась в болото. Достаточно было копнуть на штык, чтобы понять, что вода стоит прямо на поверхности. Я обратился с вопросами к специалистам, мол, у меня глинистая почва, какой фундамент мне делать?

Какой фундамент мне нужен

На что специалисты мне ответили, что если такой высокий уровень грунтовых вод, фундамент придется делать либо плитный, либо свайный с ростверком. Делать ростверк по грунту, который будет опираться на бурозаливные сваи. Когда такой уровень грунтовых вод, фундамент типа МЗФЛ делать нельзя – его зимой сломает морозным пучением. Если я буду делать малозаглубленный ленточный фундамент, и почва промерзнет, поломает ленту, и дом может треснуть или вообще разрушиться.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Вот так мне пришлось разбираться, для какого грунта какой фундамент подходит, и что придется в итоге делать мне. Остановился на плитном фундаменте, хотя он немного дороже выходит по деньгам, чем свайный с ростверком.

Зато под плиту не надо копать или бурить шурфы. У нас глубина промерзания грунта 180 сантиметров, значит шурфы надо копать минимум по 2 метра, и заливать туда бетон с арматурой. А еще ростверк по грунту должен быть чуть выше, чем нулевой уровень, чтобы тоже морозным пучением зимой не давило. Хотя если утеплить отмостку вокруг ростверка и сам ростверк утеплить, то ничего не должно пучить.

Плита же – аккуратно выставил опалубку, связал арматуру, залил бетон. Самый аккуратный фундамент по грунту, насыщенному водой, получается.

Еще нельзя копать котлован или даже небольшую выемку под фундамент – близко грунтовые воды, моментально заливает любую низменность, ложбинку или выкопанную яму.

По этой причине ни у одного соседа нет погреба или ямы – бесполезно, все заливает. Хоть бассейн в погребе открывай.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

После этого знакомый специалист из проектной фирмы посчитал мне, какой должна быть нагрузка на грунт – фундамент должен передавать весь вес дома на почву под ним.

Плитный фундамент — опалубка

В итоге, под мой каркасник получился плитный фундамент 6 на 8 метров. Итого после постройки моего каркасника с мансардой должно получиться 80 квадратных метров жилых и технических помещений.

Стали делать опалубку, прямо по нулевому горизонту проходит нижняя часть фундаментной плиты. Нисколько не стали заглубляться, получилось, что плитный фундамент прямо по грунту лежит. То есть, возвышается своей высотой над уровнем земли. Снаружи плита утеплена пеноплексом – получилось что-то вроде двойной опалубки, в которую потом лили бетон.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Толщина плиты – 20 см. Специалист мой знакомый убеждал, что можно делать 10 см плиту и 15 см ребра жесткости, но я с ним не согласился. Не тот это случай, чтобы так резко экономить на бетоне и арматуре. Хотя арматуры все равно в две нитки вязать – какая разница?

Плита по грунту – армирование

После выставления опалубки стали вязать арматуру. У меня фундамент –плита по грунту – армирование приходится делать «узкое». Получается две армированных «сетки» на расстоянии 10 см друг от друга. Поскольку ребер жесткости делать не стали, то и армирование получилось ровное.

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкции

Вязали самой обычной стальной арматурой, пруток покупал на металлобазе вместе с трубами НКТ под забор и с прочим металлом. Советовали мне стеклопластиковую арматуру, но как-то я в нее не верю. Сделали все металлом.

Заливка плиты

После того, как сделали опалубку и армирование плиты, залили за 1 день весь фундамент. Он у меня получился небольшой – приехали всего 2 миксера по 6 кубов, сразу и залили. Вибрировали самой простой арматуриной. За одним залили немного подъезд на участок через трубу и площадку перед домом, где будет крыльцо.

Что мне понравилось и, как кажется, удалось:

  • Когда такой высокий уровень грунтовых вод, фундамент нужно выбирать не абы какой, и я выбрал правильный.
  • Теперь мне нет нужды утеплять ростверк по грунту, потому что у меня плита уже утеплена пеноплексом.
  • Правильно передается нагрузка на грунт – фундамент в виде плиты перераспределяет весь вес дома, как большая гусеница трактора или лыжи, если такую аналогию можно привести.

Что мне не понравилось, что можно было бы исправить, но теперь поздно:

  • Все-таки можно было сделать утепленную плиту меньшей толщины и сэкономить на бетоне.
  • В процессе подготовки к заливке фундамента забыли про кабели и фановые трубы, теперь канализацию придется выводить прямо через стену и как-то утеплять.

А во всех остальных моментах все правильно сделали.

Автор: Юрий Павленко, 2014.

dnevnik-stroika.ru

Технология «полы по грунту», ленточный фундамент

Содержание статьи:

Фундамент по грунту – плюсы и минусы, а так же подробное устройство конструкцииЧто такое полы по грунту

Однажды мне пришлось столкнуться с работами, связанными с возведением фундамента, я решил использовать технологию, называемую «полы по грунту, ленточный фундамент» (напомню: в прошлый раз публиковался материал как сделать свайный фундамент своими руками). Суть её заключается в том, что фундамент по всему периметру строящегося дома укладывают, используя металлическую ленту. И насыпают грунт по периметру фундамента.

Я решил использовать грунт, который был получен при разработке котлована в начале строительства. После выполнения первого этапа работ мне предстояло насыпать грунт до необходимого уровня и уплотнить его. Я знал, что для этого мне нужно было наполнить его водой, я должен был делать это несколько часов, равномерно распределяя воду по всей имеющейся S.

Когда я увидел, что земля осела, я начал подсыпать щебенку. Получился слой примерно 10 см, при этом я понимал, что размер фракции щебня не имеет важного значения. Лично я купил щебенку средней фракции, его цена значительно ниже.

Использование в ленточном фундаменте технологии «полы по грунту»

Весь процесс можно отобразить в нескольких шагах:

  • Мне нужно было слой щебня покрыть песком, слой примерно 10 см.
  • Затем на песок я наложил пленку пвх для обеспечения гидроизоляции.
  • Уложил сверху арматурную сетку толщиной 10, так как предположительная нагрузка по моим подсчетам была небольшой.

Сетку, состоящую из арматуры, я связал проволокой, но можно было также заварить её при помощи сварки. После этого, арматурную сетку я поднял над слоем песка. Делают это для обеспечения образования защитного слоя, который мог бы защитить арматуру от влияния внешней среды. Находящаяся в бетоне, арматура нужна для равномерного распределения нагрузки.

Заливка и технология

Если говорить о толщине заливки бетона, то я сделал её толщиной 20 см, а сетку из арматуры приподнял на 4 см от поверхности. Как только сетка была приподнята, я начал процесс заливки бетона. Я использовал в работе бетон марки м 200.

Я знал, что для того чтобы правильно рассчитать объем бетона для заливки из бетона полов по грунту, ленточный фундамент, я умножил S-пола на толщину заливки и прибавил 5 % объема на запас.

Поскольку нередко бывает так, что бетон не доливают в полном объеме на заводе, или допускают ошибку в подсчетах. А стройка, это тот вид работ, когда сделать точные расчеты просто невозможно, и очень часто приходится вносить поправки.

Ленточный фундамент — всему голова

Я знал, что по своей сути этот вид фундамента представляет собой железную полосу, она проходит по периметру строящегося дома. Её укладывают вдоль стен всего строения, сохраняя по периметру идентичную форму поперечного сечения.

Он может быть построен с применением бетона, железобетона, монолитных элементов. Также в его строительстве могут быть использованы бутовые или бутобетонные кладки. В моем случае, ленточный фундамент является оптимальным вариантом. Он отлично подходит для сооружений, которые имеют тяжелые перекрытия.

Существуют простые монолитные фундаменты, которые строят из бетона м 50 и больше. Если во время укладки бетона добавляются камни, то его называют бутобетоном. Прочность такого вида бетона такая же, как и у обычного бетона, но использование бутобетона ощутимо сокращает стоимость всего строительства.

Вариант с подвалом

У меня в плане дома, был предусмотрен подвал, поэтому стены ленточного фундамента будут служить еще и его стенами. Мой дом будет из кирпича, кроме того перекрытия в нём будут тяжелые, поэтому технология «полы по грунты» самый оптимальный вариант в моем случае.

Я знал, что этот вариант используют в случае, если существует угроза неравномерных усадок при наличии неоднородных грунтов на строительном участке.

dom-fundament.ru
