Фундамент на склоне при помощи винтовых свай

Фундамент на склоне

Строительство зданий, отвечающих современным стандартам, на склонах, пригорках и берегах водоёмов имеет свои особенности. Поэтому, чтобы фундамент на склоне не доставлял проблем при эксплуатации здания, нужно соблюдать определённые правила.

Виды нарушений устойчивости грунта

Грунт на склонах теряет свою устойчивость по следующим причинам:

• из-за повышенной влажности происходит разжижение грунта;
• устойчивость грунта нарушается из-за разной скорости сползания в различных слоях почвы;
• из-за большого уклона верхний слой грунта сползает по породе под собственной тяжестью;
• разрушается основание откоса, что приводит к раскалыванию грунта.

Преодолеть эти и другие нарушения устойчивости грунта можно, построив свайный фундамент на склоне. Он подходит для строительства домов на труднодоступных участках, способен успешно противостоять слабым грунтам на откосах и высокому уровню грунтовых вод.

Преимущества свайно-винтового фундамента

• сваи завинчиваются в грунт до достижения плотного слоя, обретая при этом повышенную устойчивость к боковым и вертикальным нагрузкам, сезонным деформациям грунта;
• на вопрос, какой фундамент лучше на склоне, ответ однозначен – с применением свай, т. к. любой рельеф местности им по зубам;
• установку свай делают без применения тяжёлой техники;
• очень быстрый монтаж (в большинстве случаев за 1-2 дня).

Устройство фyндaмeнта на склоне

Винтовые основания на склонах делают для придания каркасу жёсткости с усиленной обвязкой. Выделим следующие особенности устройства фундамента на склоне:

1. Монтаж креплений и обвязку свай начинают с верхнего и нижнего пояса, отступив на 15-20 см от грунта. Верхний пояс делают горизонтально, а нижний – параллельно уровню грунта.
2. Элементы креплений свайно-винтового фундамента стыкуются на стволах свай. На углах конструкции обвязку приваривают после окончательного соединения обвязочного материала.
3. Раскосы выполняют по диагонали, исходя из степени уклона грунта. Нижнюю часть раскоса приваривают к менее выступающей по отношению к грунту свае. Верхнюю – к следующей свае по оси фундамента, усиливая жёсткость конструкции.

Фундамент при помощи винтовых свай — самый надежный и недорогой на сегодняшний день

Применение на склонах других несущих конструкций

Дома на склонах строили всегда, применяя до появления свай столбы. Такие конструкции используют и сейчас, часто возводя столбчатый фундамент самостоятельно. Трудностей в строительстве такого основания нет за исключением трудоёмких земляных работ, т. к. под каждый столб надо рыть отдельную яму.

Стоимость работ по строительству свайного фундамента намного меньше по сравнению с ленточным фундаментом или плитным фундаментом аналогичным по площади.

Часто на склоне возводят свайно-ростверковый фундамент с обсадными трубами, которые используют не только, как отличное средство гидроизоляции свай, но и как опалубку для свай-колонн над уровнем земли.

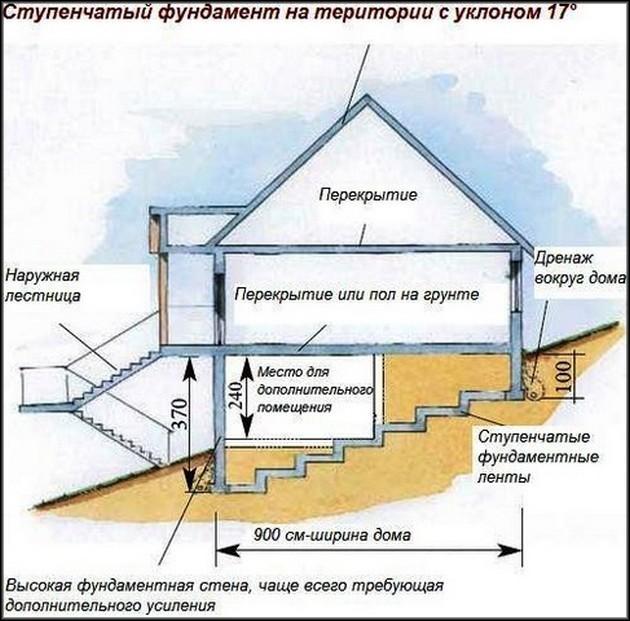

При перепадах высот в области застройки более 3 м создают ступенчатый фундамент. Многоступенчатость позволяет снизить затраты на возведение фундамента, улучшая, при этом, его конструктивную прочность.

Заполните форму и получите бесплатный расчет сметы под Ваш дом в течение 24 часов

Прикрепить файлы…

Хиты продаж

Ваше имя:

Номер телефона:

Ваше имя:

Ваш e-mail:

Номер телефона:*

Сообщение:

Прикрепить файлы…

Как сделать фундамент на склоне

Дом, находящийся на склоне – это не самый лучший вариант для строительства. Однако зачастую обстоятельства заставляют возводить сооружения и в таких экстремальных условиях. В подобной ситуации у владельца земельного участка возникнет вполне резонный вопрос – как сделать фундамент на склоне?

Содержание:

1. Типы фундамента
2. Материалы для укрепления склонов
3. Расчеты, как главный инструмент для обеспечения безопасности
4. Что необходимо для укладки фундамента на склоне
5. Особенности фундамента

Типы фундамента

В таких условиях можно использовать три варианта фундамента:

• ленточный;
• свайный;
• ступенчатый.

Для строительства дома, который имеет незначительный угол наклона, чаще всего используется ленточное основание. А вот на участках с сильным уклоном принято использовать так называемое ступенчатое основание. Эта технология позволяет возводить сооружение с постепенным наращиванием высоты ступеней. Применение ступенчатого фундамента позволит сооружению выдержать большую нагрузку со стороны склона. Если на участке выявлены проблемные почвы, имеющие высокий уровень влажности и большую глубину промерзания, то в такой ситуации единственным вариантом остается свайный фундамент.

Материалы для укрепления склонов

Обустройство фундамента на склоне требует применения специальных геосинтетических материалов, которые поспособствуют его укреплению. Данные материалы отличаются высоким уровнем прочности, эластичным основанием и химической стойкостью. Примером такого материала является геотекстиль. Он представляет собой полотно из полипропиленовых или полиэфирных волокон, скрепленных между собой посредством технологий иглопробивания, термообработки или склеивания.

Геотекстиль является разделительным слоем между фундаментом и грунтом. Он выполняет сразу две функции – фильтрации и укрепления грунта. Стоит добавить, что процесс укладки геотекстиля достаточно прост. Его укладывают в предварительно подготовленный котлован для фундамента. После этого укладывается геомембрана и заливается бетонная смесь.

Расчеты, как главный инструмент для обеспечения безопасности

Учитывая возможные последствия строительства дома на склоне, перед укладкой его основания огромное внимание уделяется корректности расчетов. В частности, необходим расчет массы сооружения, уровня снеговой нагрузки и давления на почву.

Одним из важнейших моментов является определение снеговой нагрузки. Этот показатель будет отличаться в зависимости от региона строительства. Расчет данного параметра зависит от двух факторов – среднегодового количества осадков и угла крыши. Для определения максимально точного результата также используется поправочный коэффициент.

Для получения правильного расчета всех необходимых показателей следует взять во внимание и несколько других факторов. Так, строители должны учесть результаты исследования почвы, ветровую нагрузку и общий вес сооружения, включая кровельную систему, перекрытия, мебель и даже массу всех жильцов.

Что необходимо для укладки фундамента на склоне

Укладка основания дома на склоне предусматривает довольно-таки значительные расходы. Во-первых, перед строительством сооружения в таких условиях понадобится проведение исследовательских работ. Во-вторых, для строительства фундамента необходимо применение специализированной тяжелой техники для проведения земельных работ. В-третьих, такие условия строительства требуют применения специальных материалов для укрепления склонов и устройства дренажной системы.

Особенности фундамента

Обустройство фундамента на склоне требует учета ряда очень важных моментов. Первый момент – необходимо точно знать угол наклона земельного участка. От этого будет зависеть используемый тип фундамента. Второй момент – перед укладкой основания нужно определить состав и характеристики грунта. Благодаря этим данным можно с максимальной точностью определить глубину заложения фундамента. Еще одним важным аспектом является глубина залегания грунтовых вод. От этого зависит толщина фундаментного слоя и метод гидроизоляции.

Стоит добавить, что для заливки фундаментного основания рекомендуется использовать прочный бетон марки 400. Кроме основных составляющих, для приготовления бетонного раствора также используется щебень.

Строительство фундамента на наклонной поверхности

Фундамент является важной частью конструкции, так как он передает все нагрузки от конструкции на грунт и обеспечивает устойчивость конструкции. Фундамент, предусмотренный большей глубиной, способен давать боковую поддержку, сопротивляться силам и нести огромную нагрузку. Однако на глубину заложения фундамента влияют некоторые факторы грунта и грунтовые условия. К ним относятся:

• Несущая способность грунта

На глубину заложения фундамента влияет допустимая несущая способность грунта. Значит, есть необходимость в улучшении грунта или увеличении глубины фундамента.

• Изменение глинистых материалов

На участках, где больше глины, изменения в глиняных материалах, такие как усадка и набухание частиц, происходят из-за сезонных погодных изменений. Очень важно определить зоны, где это происходит, и выполнить проходку фундамента под ним.

• Защита от замерзания

Это происходит на участках с мелким песком и илом. В этом случае необходимо соорудить фундамент, чтобы проникнуть в зону.

• Максимальная глубина очистки

При устройстве фундаментов мостов и опор необходимо учитывать глубину размыва. Глубина фундамента должна быть ниже глубины зачистки.

Фундамент общего назначения

Обычно, когда считается, что фундамент находится ниже естественного уровня земли, он заглубляется на минимальную глубину 0,5 м. Так что проникновение должно выходить за глубину насыпи, если площадка насыпного типа.

Фундамент для наклонных участков

Строительство на наклонном участке сопряжено со своими особенностями и трудностями, несмотря на то, что после завершения оно дает завидные преимущества. Владелец будет наслаждаться видом, ландшафтом, естественным освещением, уединением и простором. Это объясняет, почему некоторые из самых желанных домов в мире построены на склонах. Однако для этого требуются сложные фундаментные системы, которые значительно сокращают время строительства и приводят к дополнительным затратам. Стоимость часто превышает стоимость целого дома на ровной поверхности. Требуется больше бетона, более глубокая выемка грунта путем специальных раскопок или взрывных работ, подпорных стен или террас и специализированных решений для дренажных и септических систем, чтобы гарантировать, что дом соответствует нормам и безопасен для проживания.

[ПРОЧИТАЙТЕ ЭТО: Общие меры безопасности на строительных площадках]

Как соорудить фундамент на наклонной площадке

При строительстве фундамента на наклонной площадке используются два метода: метод вырубки и засыпки или использование свай.

• Метод выемки и заполнения

  Это процесс вырезания ровного цоколя на наклонной площадке, чтобы построить дом, который в основном предназначен для использования на ровной площадке. Добыча, срезанная с берега, резервируется для того, чтобы ее можно было вернуть, чтобы заполнить уровни на нижнем краю.

  Как отмечалось ранее, уклон земли и требование, чтобы фундамент имел первоначальную несущую способность, увеличивают затраты на фундамент.

  Необходимо предусмотреть надземный уровень внутри здания, который должен быть поднят в пределах 600 мм от предполагаемого внешнего уровня грунта, чтобы выровнять давление на ограждающие конструкции, если грунт наваливается на нижнюю или застроенную часть нового дома.

• Использование ила

Использование свай – это альтернатива врезке в склон, при которой дом поднимается с помощью крана на опорные деревянные или стальные колонны. Это может быть гораздо более экономичным методом, чем вырезать и заполнить. Это может открыть мир возможностей для домашнего размещения, например, над деревьями или над водой.

Рекомендация по строительству фундамента на наклонных площадках

При устройстве фундамента на грунте с уклоном расстояние от края фундамента до поверхности земли принимается равным:

• Расстояние от нижнего края фундамента до наклонной поверхности должно быть не менее 1 м для грунтов и 60 см для скал.
• 90 см для грунта
• Линия, проведенная под углом 30 градусов к основанию фундамента, должна быть параллельна уклону земли. Это означает, что эти линии не должны пересекаться друг с другом.

Правильная планировка ландшафта | Лучший уклон для дренажа фундамента

Поделиться:

Проблемы с фундаментом часто связаны с проблемами дренажа фундамента. Важно, чтобы вода не стекала с фундамента дома. Плохой дренаж может привести к стоячей воде под домом, затоплению подвалов и нестабильности фундамента.

Хороший дренаж поддерживает постоянный уровень влажности в почве под фундаментом, уменьшая оседание или пучение фундамента. Кроме того, надлежащий дренаж требуется по строительным нормам.

Используйте уклоны для достижения оптимальных условий дренажа

Согласно EPA, плиты патио, дорожки и проезды должны иметь минимальный уклон 1/4 дюйма на фут от дома с обратной засыпкой, чтобы предотвратить оседание. Окончательный уровень должен иметь уклон от фундамента на 1/2 дюйма на фут на минимальном расстоянии 10 футов. Соблюдение правильного уклона позволяет воде стекать от фундамента дома.

Почему это важно? Агентство по охране окружающей среды представляет два способа, которыми фундаменты могут быть нарушены из-за плохого дренажа. К ним относятся «поверхностные воды от дождя и снега, которые стекают со двора к фундаменту из-за неправильной планировки» и «воды, которые стекают с крыши и оседают рядом с фундаментом дома, а не уносятся».

Международный жилищный кодекс или IRC требует дренажа «вокруг всех бетонных или каменных фундаментов, которые удерживают землю и ограждают жилые или пригодные для использования помещения ниже уровня земли». Это включает в себя ваше пространство для обхода или подвал. Исключением могут быть хорошо дренированные почвы. Однако, если в вашем районе обширная глинистая почва, необходим надлежащий дренаж фундамента.

Проблемы дренажа усугубляются в районах с экспансивными глинистыми почвами

Экспансивные глинистые почвы поглощают воду лучше, чем другие типы почв. При насыщении грунт расширяется и поднимается вверх к фундаменту, оказывая давление. Когда почва высыхает, она сжимается, ослабляя давление. Если расширяющийся грунт не поддерживается с постоянной скоростью насыщения, постоянное вздутие приведет к повреждению фундамента. Это может привести к протечкам в подвалах, трещинам в гипсокартоне, провисанию полов и другим структурным проблемам. Эти симптомы также могут со временем перерасти в проблемы с качеством воздуха.

Как устранить проблемы с дренажем?

Olshan предлагает полный ассортимент дренажных изделий и услуг, предназначенных для удаления избыточной воды из-под фундамента, помогая улучшить характеристики фундамента и предотвратить будущие трещины. Доступные дренажные изделия и услуги включают:

• Дренажные дренажи
• Удлинители водосточной трубы
• Французские водостоки
• Поверхностные дренажи
• Подземный дренаж
• всплывающих окон
• Водосборные бассейны
• Очистка
• Внутренняя канализация подвала и подвального помещения
• Наружный дренаж подвала и подполья

Наши опытные сертифицированные специалисты обучены тщательному изучению проблем дренажа, влияющих на вашу структуру, прежде чем разрабатывать экономически эффективную программу ремонта, уникальную для вашего дома. Наши технические специалисты гордятся тем, что настраивают ремонтные системы, которые помогают защитить фундамент, сохранить газон сухим, цветы здоровыми и улучшить общий вид вашего ландшафта.
