Фундамент фото под баню – какой лучше выбрать для постройки своими руками, винтовые сваи и столбчатый вариант для помещения 4х6 м, основание из блоков

80 фото интересных проектов с учетом особенностей здания

Фундамент – это основа, от прочности,  которой завит срок эксплуатации бани. Если не приходилось сталкиваться с ним, то можно посмотреть варианты  фото  фундамента для бани в интернете.

Особенности выбора фундамента

Выбирают фундамент учитывая:

  • на какой глубине залегают грунтовые воды;
  • тип почвы;
  • глубину промерзания поверхности земли в зимний период;
  • материал, используемый для строительства;
  • площадь построения.

Проанализировав все факторы можно определиться с выбором подходящего фундамента. Так же при выборе основы для бани нужно учитывать такой важный фактор, как природные свойства грунта.  Для каждой почвы нужен подходящий вариант.

Свайно-винтовый – используется на участках имеющих большие перепады высоты грунта.

Столбчатый – подходит для тех почв, которые не подвергаются оползням и различным сдвигам. Походит идеально под фундамент для бани из сруба.

Свайно-ростверковый- применяют на тех почвах, которые склонны к осыпаниям, а так же сдвигам.

Монолитный – самый устойчивый и подходит для любых типов почв, но по стоимости превышает остальные варианты.

Ленточный мелкозаглубленный – используется чаще всего на почвах, не подверженных различному движению и усадке.


Порядок работ

Если есть желание и хоть какие-то строительные навыки, то вполне реально возвести баню на участке самостоятельно. Но все задаются вопросом: «Как сделать фундамент для бани?».

Перед началом работ нужно выбрать подходящее место под строительство. Желательно, чтобы это была возвышенность или по возможности ровное место. Если такого места нет, то с помощью техники выравнивают землю.  Оптимальная температура для заливки бетона не ниже +5 градусов.

Первое с чего нужно начать – это фундамент:

Сделать разметку предполагаемого строения. Выставить диагональ.  Ширина будущего основания должна  быть  больше его на 10-15 см.


Вырыть траншею. Глубина зависит от применяемого стройматериала. Примерно от 20 до 50 см. В местах, где почва не плотная нужно засыпать дно траншеи песком или крупным щебнем и затрамбовать с помощью трамбовщика.

Если его нет под руками, то можно использовать чурку ( диаметр которой не должен превышать ширину траншеи), в середину которой вбивается трубка диаметром 20-40 мм.

Установить опалубку по уровню определив высоту будущего основания. Она зависит от места, где строиться баня. Если это возвышенность, то высота может быть не более 20 см, а если низина и протекают весенние и дождевые воды высоту желательно взять больше.


Доски, которые предназначены для нее, можно обернуть целлофаном, они могут вам понадобиться в дальнейшем строительстве. Для прочности фундамента можно его заармировать  с помощью  труб небольшого диаметра, толстой проволоки и арматуры.

Заливать фундамент нужно целиком в течение дня, чтобы он схватился и высох одновременно. Можно мешать раствор самостоятельно или заказать готовый бетон.

Для приготовления раствора потребуется цемент, гравий, вода, бетономешалка ( желательно, чтобы все было под рукой). Пропорции 1 часть цемента и 4 гравия и вода.

Виды

Опираясь на выше описанную инструкцию, можно возвести фундамент под баню своими руками. Такой вариант называется – ленточным мелкозаглубленным. Он больше подходит для небольших строений из бруса. Монолитные и свайные основания применяют для помещений большего размера и для тяжелого строительного материала.


Столбчатые фундаменты подходят для  строений из дерева, газобетона. По стоимости такой вариант дешевле, чем остальные, так как меньше используемых материалов.

Стройматериал для сооружения столбов можно применять разный: кирпич, газоблоки, бетон, камень и даже древесина. Последний вариант необходимо дополнительно обрабатывать гидроизоляцией.

Плитный фундамент выбирают тогда, когда строиться большая баня из тяжелого материала и почва постоянно подвергается различным природным движениям.  В его основе находится плита арматуры, залитая бетоном. Такой вариант более надежный, но в тоже время затратный и трудоемкий.


В тех местах, где почва очень подвижна, подвергается периодическим наводнениям или близко грунтовые воды, которые то и время выходят наружу, там строят бани на фундаменте свайном. Его возведение производится с помощью сваибойни.

Выбрать какой фундамент лучше для бани будет не так сложно, разобравшись в некоторых тонкостях и почему это важно.

Фото фундамента для бани

Также рекомендуем посетить:

mojdominfo.ru

Фундамент под баню фото

Как сделать ленточный фундамент для бани своими руками

Самая простая баня в виде одноэтажной постройки с парилкой, предбанником и крохотной раздевалкой потребует территорию до 25м2 на своем участке. Неважно, из чего сделать стены и как построить крышу бани, если у вас нет желания каждый год бороться с трещинами в стенах парилки и латать облицовку, обязательно сделайте фундамент. Уложить ленточный минифундамент для бани требует немало времени, сил и денег. Лучше сделать сразу ленточный фундамент для бани своими руками, это гарантирует качество. Все равно это будет дешевле, чем переделывать готовую баню, или разбирать уже почти построенный, но треснувший корпус бани и начинать небольшое строительство с проблемы - как залить ленточный фундамент под баню.

Когда нужен ленточный фундамент бани

Даже полноценная коробка бани, толщиною в кирпич, не в состоянии противостоять нагрузкам и напряжениям в конструкции, возникающим при просадке и деформации грунта под весом кладки. Если не сделать ленточную основу, даже клинкерный кирпич и бутовая кладка в стенах бани лопаются и дают трещины. На вес конструкции бани влияет также форма здания, размеры коробки стен и размеры крыши. Чем больше площадь основы, тем больше бруса и бревна нужно, чтобы сделать каркас крыши и потолочное перекрытие, тем больше давление основания на почву.

Можно сделать стены бани из бруса или бревна, но и в этом случае при нарушении несущей способности грунта деревянные срубы могут давать крен и осадку, способные сломать внутренние переборки бани и стропила крыши. Бревенчатые постройки можно поставить на трубчатые сваи, на которых делать ленту каркаса фундамента из бруса. Такой вариант фундамента позволяет выровнять нагрузку и сделать стены бани из бревна.

Какую глубину и ширину фундаментной ленты нужно заливать, определяется характером грунта под будущее строительство бани:

  • Для плотной смеси с большим количеством каменистой породы крупных и мелких фракций глубина ленточного фундамента может быть ограничена в 40-50 см. Как п

superbany.ru

11 рекомендаций как разметить фундамент под баню [+7 ФОТО]

Сейчас мы расскажем, как правильно разметить фундамент под баню, причём изберём для этого два вида – винтовое (свайное) или столбчатое и ленточное основание. Также будет обращаться внимание на некоторые нюансы его монтажа, учитывая особенности вышестоящего строения. В качестве дополнительного материала, вы сможете посмотреть тематическое видео в этой статье.

Разметка для столбчатого фундамента с нижним ростверком

Особенности разметки

Общие основания

Способ вычисления прямого угла подручными средствами

  • Каким бы ни был размечаемый вами фундамент, в любом случае, если вы не подразумеваете возведения округлых стен, его углы должны иметь 90⁰, будь то квадрат или прямоугольник. Если у вас нет возможности воспользоваться специальными геодезическими приборами, то для этого вполне сгодится обычная метрическая рулетка и моток ниток или шнур. Главное в этой ситуации то, чтобы нитка или шнур не были капроновыми, так как такой материал растягивается, а нам нужно, чтобы размер сохранялся, поэтому, используем натуральные материалы или проволоку.
  • Вбиваем в исходную точку колышек (на верхнем рисунке это точка B) и растягиваем от неё две нитки – одну 3м (отрезок AB), а другую 4м (отрезок BC), только размеры нужно выдерживать точно, чтобы не было сбоя в градусах. Теперь, если между точками A и C установить расстояние ровно 5м, то угол ABC окажется прямым. Примечательно, что инструкция не требует вычисления в метрах – за мерную единицу можно, к примеру, взять дециметр или вообще, отрезок шнура неопределённой длины.

Совет. Для контрольной проверки, после выставления всех углов, вам обязательно нужно проверить диагонали, чтобы избежать ошибки. Их размеры должны быть равны, а если появятся погрешности, то допуск на них не более 2-3 мм.

Свайные и столбчатые фундаменты

Разметка для столбчатого фундамента

По-поводу прямого угла при разметке уже было сказано, поэтому, переходим к точкам обозначения для винтовых свай или для столбов. Если говорить о шаге, то здесь срабатывает «принцип, чем чаще, тем лучше», но не реже трёх метров. Хотя, если речь идёт не просто о кладовке, а парной бане, со всем оснащением, то лучше всего сократить шаг до 1,5-2м (см.также статью «Фундамент из блоков под баню – советы по самостоятельному строительству»).

Когда вы определите периметр здания, то лучше всего натянуть нитку между крайними точками, чтобы все сваи получились строго на одной линии, и так как натяжка будет мешать бурению, то в определённых местах лучше забить колышки, а шнур снять. Конечно, гораздо лучше будет, если вы создадите такой проект на бумаге, тогда будут понятными не только проекции и количество материалов, но также и их цена, которую сразу можно будет вычислить.

Столбчатый фундамент. Монтаж обвязки

Помимо периметра ещё существуют смежные помещения, например, парное отделение, мыльня и раздевалка, которые нужно разделить стенами, под которые также нужна опора. Вот здесь-то и пригодится чертёж, где вы заранее сможете рассчитать площадь каждой комнаты, чтобы правильно распределить столбы или сваи под обвязку.

Опора должна быть под каждым обвязочным брусом, а также на каждом углу и стыке. Исключение может составлять разве что винтовой фундамент с ростверком из стального профиля – там обвязка всё равно кладётся на него и если на стыках для перегородок балка не попадёт точно на сваю, то это не так страшно – сталь компенсирует нагрузку.

Совет. При монтаже обвязки на выверенный винтовой или свайный фундамент всё равно нужно проверять диагонали периметра, так как балки могут сместиться и пропорции окажутся нарушенными.

Ленточные фундаменты

Разметка ленточного фундамента

Если вы обратите внимание на фото вверху, то увидите, что для каждой ленты натянуты по две нитки, причём их концы выходят за периметр траншеи, а угол получается на их перекрещивании. Это сделано неспроста – расстояние между шнурами определяет необходимую ширину траншеи, а то, что натяжка заведена за периметр, позволяет забить колышки за пределами рабочей зоны и они не мешают проведению земляных работ.

Принцип разметки здесь точно такой, как и для свайного или столбчатого фундамента – для каждой несущей стены и перегородки должно быть основание, которым здесь окажется монолитная или сборная лента.

Но, как вы сами понимаете, натянутые нитки будут мешать проведению земляных работ, поэтому их можно снимать после копки первого штука – главное, чтобы вы чётко обозначили границы траншеи. Только колышки вытягивать не следует – при необходимости на них опять можно натянуть нитки и проверить состояние периметра и кромок канавы.

Продухи в цоколе

Следует помнить, что в ленте нужно оставить место для отвода канализации и подвода воды, чтобы потом не пришлось долбить бетон. Для этого заранее помечают нужные места, в которых обустраивают проход для труб – можно просто своими руками заложить трубу большего диаметра, нежели вы будете использовать для стока воды. Также при заливке цоколя нужно будет сделать продухи (можно использовать куски труб), места для которых отмечаются заранее.

Фундамент для бани с печкой

Возможно, вы планируете сложить в бане печку, тогда для неё тоже потребуется прочное основание, тем более если конструкция будет тяжёлой. Впрочем, такую основу можно сделать не только на ленточном фундаменте, где для этого просто заливается площадка, но и на высоком ростверке свайного или ленточного фундамента для бани. Просто для этого понадобятся дополнительные опоры, на которых вы сможете залить бетонную плиту.

Заключение

Как видите, разметка фундамента под баню — дело вовсе не сложное, главное, чтобы вы чётко представляли, чего хотите в дальнейшем. Также разметка помогает соблюдать пропорции, что сделает вышестоящее строение крепким и ровным (см.также статью «Полевая баня для чистоты и здоровья в походных условиях»).

9ban.ru

Ленточный фундамент для бани своими руками, фото, видео, устройство и примеры расчета

Необходимые расчеты
Как сделать бетон
Подготовительные работы
Бетонные работы

Из всех типов фундаментов, которые можно использовать для бани, наиболее популярен ленточный фундамент. Связано это с не очень большими трудовыми и финансовыми затратами на него, а также сравнительной простотой обустройства. В данной статье мы расскажем, как его сделать.

Необходимые расчеты

Перед началом работ надо выбрать разновидность основания, исходя из особенностей почвы на вашем участке, рассчитать его параметры, отталкиваясь от массы сооружения и правильно приготовить бетонный раствор.

Если грунт в вашей местности промерзает глубоко и является пучинистым, то следует выбирать фундамент глубокого заложения. В случае сухой непучинистой почвы подойдет мелкозаглубленный ленточный фундамент.

Общий же расчет любого основания постройки должен включать в себя определение типа почвы и давящих нагрузок на нее конструктивных элементов здания. На основании полученных значений находятся размеры фундамента.

Помимо этого, учитывается снеговая нагрузка, мебель, оборудование и число посетителей, единовременно находящихся в здании. Иными словами – расчет ленточного фундамента должен учитывать все, имеющее массу.

Теперь о том, как сделать правильно бетон

  1. Используйте для него только используйте чистый песок, щебень, (без глины, ила и пр.) воду.
  2. Щебня в составе смеси должно быть больше, чем песка в 1.5/2 раза.
  3. Воды в бетоне должно быть около 60% от объема цемента.
  4. Рассчитывая состав смеси, учтите, что мокрый щебень и песок содержат воду.
  5. При холодной погоде используйте для раствора нагретую воду, она ускорит отвердение смеси.

Подготовительные работы

Сначала, по заранее вычерченной схеме делается разбивка осей будущего фундамента. Для этого можно использовать теодолит, если его нет, то воспользуйтесь колышками и шнуром.

Затем роется траншея на рассчитанную глубину и ширину. Если баня небольшая – это можно сделать лопатой, когда строение большое, лучше арендовать спецтехнику.

После этого, ров заполняется сначала крупным песком, который утрамбовывается, далее - гравием или щебнем. Каждый из слоев подсыпки должен иметь толщину 15/20см.

После укладки такой подушки делается подготовка из тощего бетона, слоем в 5/10см. Дайте раствору отвердеть на 50%, в течение недели.

Следующая стадия – армирование ленточного фундамента. Арматура укладывается продольно и поперечно, затем фиксируется вязальной проволокой. Если парная будет иметь большие размеры, надо производить не горизонтальное армирование, а делать двойной арматурный каркас.

Далее собирается опалубка. Ее можно смонтировать из досок, плоского шифера, фанеры либо использовать готовую металлическую опалубку.

Бетонные работы

Состав и марка бетона зависят от рассчитанных нагрузок, а также погодных и климатических условий. Для легких строений, в летнее время, используется бетон М200. Если холодно и баня тяжелая, применяется бетонный раствор М300/М400.

Помимо этого, зимой необходимо вводить в бетон модификаторы, которые его пластифицируют, повышают морозостойкость, убыстряют отвердение.

Делая ленточный фундамент для бани своими руками, не забудьте, что оптимальное соотношение песка, щебня и цемент составляет 3:5:1, водоцементное же соотношение – 0.5. Объем бетона можно рассчитать, перемножив высоту, ширину и длину фундамента в метрах, так вы получите нужное количество раствора в кубических метрах.

После укладки бетона в опалубку, проткните его в некоторых местах железным щупом, с тем, чтобы удалить воздух. Еще лучше арендовать строительный (глубинный) вибратор и при его помощи максимально уплотнить бетонную смесь. Так вы значительно повысите ее прочностные характеристики.

Опалубку можно будет снять, в зависимости от погоды, через 5/6 дней. Первые 2/3 недели не забывайте поливать фундамент водой, так его отвердение будет происходить более эффективно и правильно. По истечении 28 дней бетон отвердеет окончательно, и можно будет начинать строительство стен бани.

banyamsk.ru

Столбчатый фундамент для бани своими руками

Столбчатые фундаменты бывают двух типов — это основание из блоков и буровых свай. В качестве основы для блоков нередко используется обычный кирпич, но его применение допустимо только в крайнем случае, если постройка имеет минимальный вес, а грунт достаточно стабилен. Стандартом, согласно ГОСТ 6133-84, при обустройстве столбчатого основания является применение специальных фундаментных блоков 20х20х40 см. Что касается буровых свай, то они, как правило, изготавливаются из бетона, залитого в асбестоцементные трубы, которые вкопаны в землю ниже глубины промерзания грунта.

Простой столбчатый фундамент

Как известно, прежде чем начинать строительство любого здания на участке, нужно провести все необходимые расчёты. И в первую очередь это относится к расчёту фундамента, так как от его надёжности будет зависеть целостность всей конструкции. Главное, что здесь нужно учитывать — это тип грунта и вес конструкции. Определение типа грунта выполняется с помощью ряда тестов и в идеале требует вызова специалистов для проведения геолого-разведывательных работ.

Вес постройки будет определять количество требуемых столбиков, которые обеспечат сохранение стабильно устойчивого положения здания. Выбор простого столбчатого фундамента под баню из столбиков, собранных на основе фундаментных блоков, допускается только в том случае, когда общий вес конструкции небольшой (лёгкий материал стен и отсутствие второго этажа).

Рассмотрим процесс изготовления такого фундамента на примере основания под небольшую одноэтажную баню из бруса. Данная технология подойдёт если уровень грунтовых вод на участке не поднимается выше 2 метров в весенний период. Поверхность грунта не должна иметь какой-либо ощутимый уклон, а его состав включать либо средний песок, либо глину средней плотности или твёрже.

Как самостоятельно сделать фундамент?

Первым делом с помощью рулетки, деревянных колышков и крепкой нитки производится разметка будущего фундамента. Количество столбиков принимается из такого расчёта, чтобы нагрузка на одну опору не превышала 4 тонн.

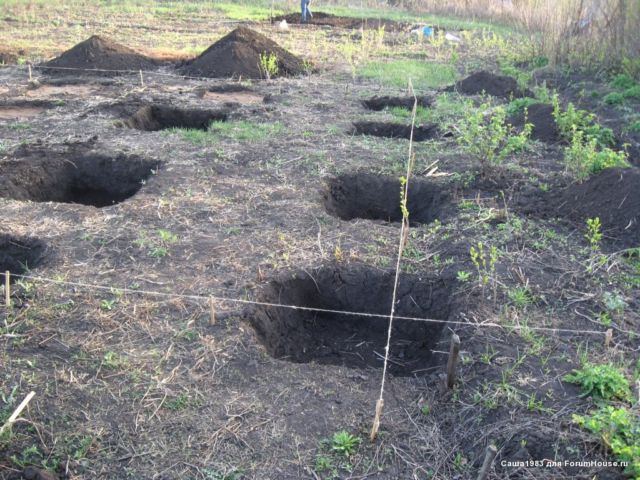

После проведения всех замеров, установки колышков и натяжки нитей можно приступать к выкапыванию ям. Глубина выбирается с ориентацией на высоту плодородного слоя, но не менее 25 см. Нужно полностью снять верхний слой грунта и добраться до лежащей под ним более плотной прослойки почвы.

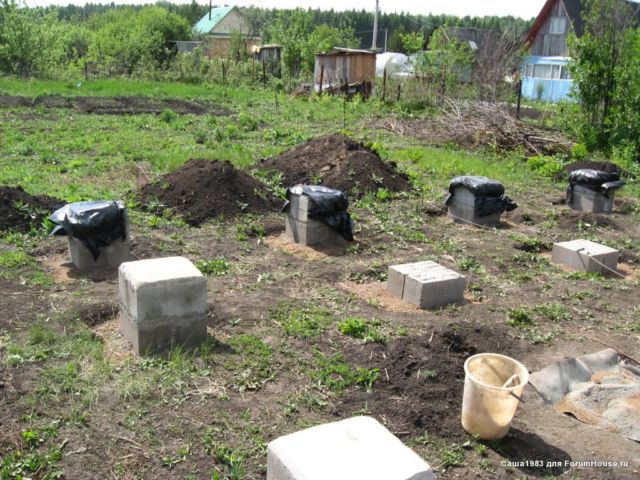

Столбы изготавливаются из блоков 20х20х40 см (а точнее 39х19х18.8 см) шириной кладки в два блока. Таким образом площадь одного столбика составит 40х40 см, а размеры ямки под него должны быть такими, чтобы с каждой стороны оставался отступ в размере 20 см. В итоге получаем итоговые габариты 80х80 см.

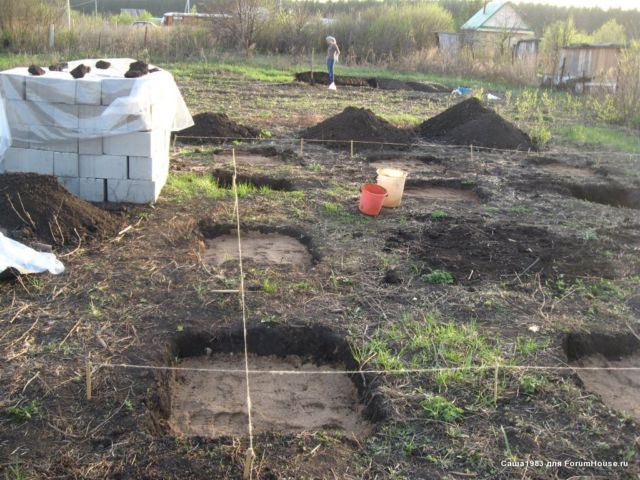

Далее каждая яма засыпается слоем песчано-гравийной смеси (ПГС) или песка высотой 15 см. Полученная поверхность проливается водой и хорошо утрамбовывается. Когда все ямки подготовлены, можно переходить к изготовлению столбиков. Одна опора состоит из четырех бетонных блоков 200х200х400 мм.

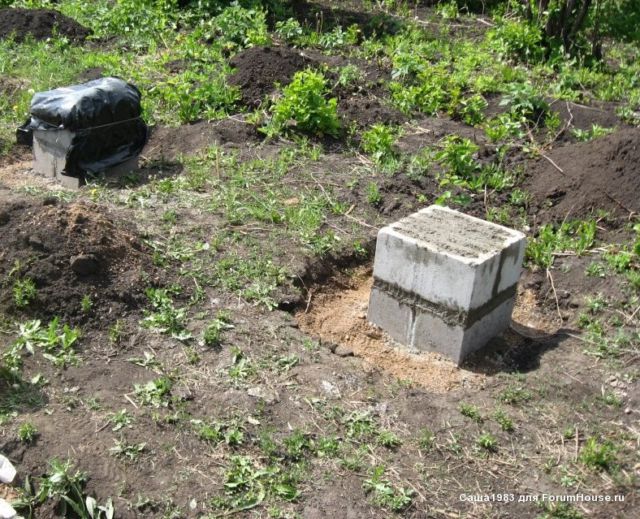

Каждый блок с боков крепится к соседнему цементно-песчаным раствором, в соотношении на 1 часть песка 2 части цемента. Песок желательно брать карьерный, если же доступен только речной, то его следует предварительно просяется через сито с ячейкой 2х2 мм. В прослойку между верхним и нижним ярусом в раствор дополнительно размещается кладочная сетка с толщиной прутка 4 мм и ячейкой 100х100 мм.

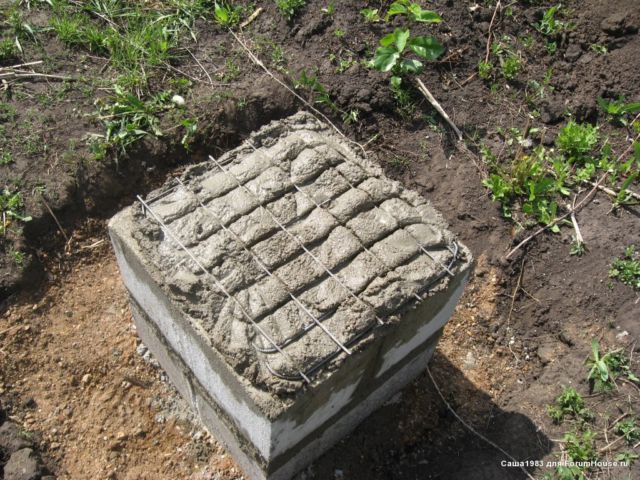

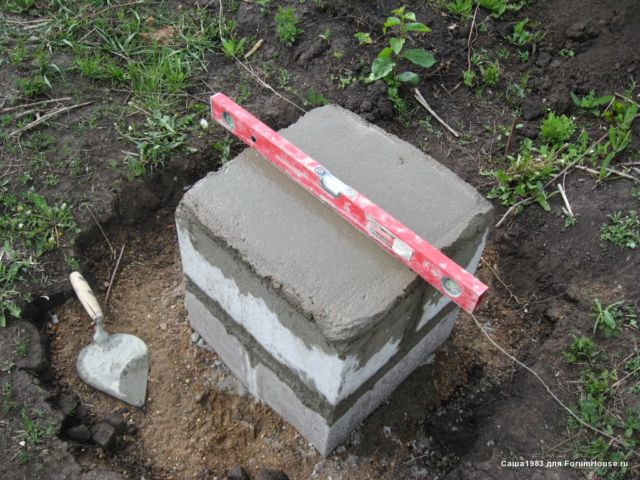

Верхний слой по высоте подгоняется с помощью уровня под соседние опоры. Важно не экономить на цементе и тщательно выравнивать плоскость каждого столбика. После того, как всё готово, раствор следует ежедневно поливать водой на протяжении не менее двух недель, полностью накрывая после каждой процедуры полиэтиленовой плёнкой.

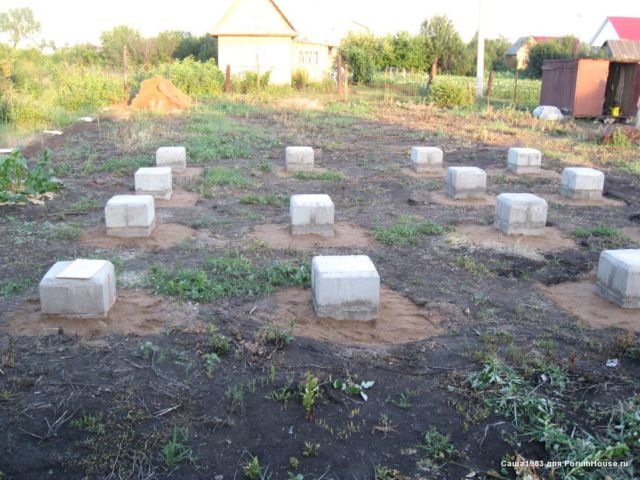

Свободное пространство в ямке вокруг опоры засыпается песком или ПГС до уровня грунта вокруг. Таким образом все столбики оказываются на небольшом заглублении в 10 см.

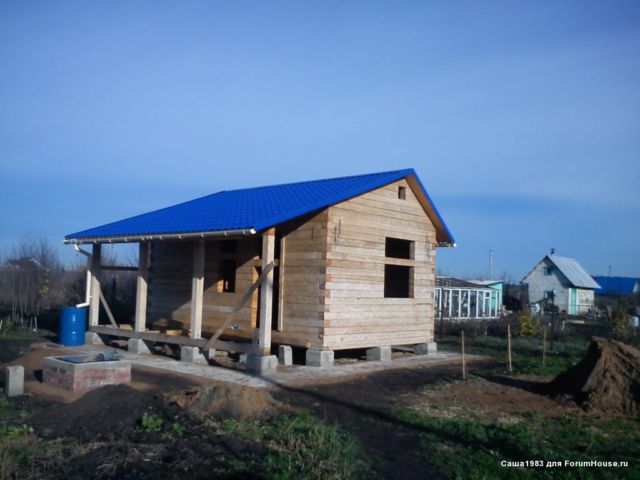

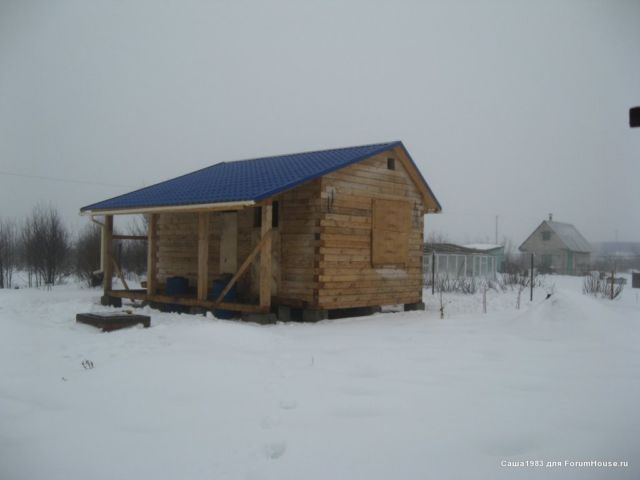

Как можно видеть на фото, баня, которая установлена на данный фундамент имеет небольшие габариты и построена из бруса. Коробка из брёвен или бруса гарантирует более равномерное распределение нагрузки на каждую опору, чем каркасная конструкция, имеющая менее жесткую структуру.

Также важно обратить внимание на периметр постройки. Он защищён утеплённой гидроизолированной бетонной отмосткой. При наличии каких-либо сомнений в устойчивости грунта к деформациям под действием сил морозного пучения (замерзание воды в почве, приводящее к её вспучиванию), в обязательном порядке следует изготовить отмостку с теплоизоляционным слоем. Она не только уменьшит глубину промерзания грунта, но и защитит почву под опорами от подмывания водой, стекающей с крыши в виде осадков.

Как дополнительная мера по минимизации негативных последствий от размывания грунта в период продолжительны дождей вокруг отмостки размещается дренажная труба, закопанная на небольшую глубину. Организация дренажной системы — отдельная большая тема, но для регионов подверженных активному размытию грунта весной или в дождливые периоды, просто необходимо предусматривать его защиту от негативного влияния воды.
