технология, расчет материалов и рекомендации

Издавна в русской избе печи устанавливались на пол, для этого усиливались половые балки или закладывалась дополнительная. Сегодня печь, которая не имеет фундамента, является редкостью, для экономии строители врезают половые балки в первый венец, тогда как предыдущий способ установки уже нельзя назвать подходящим. Кроме того, фундамент под печь необходим для повышения устойчивости конструкции и исключения разрушения. Традиционно фундамент изготавливается из бута на цементной основе или бетона, который заливается таким образом, чтобы фундамент на 10 см выходил по периметру за пределы печи.

Высота основания должна быть такой, как и высота фундамента главной постройки. Поверх готовой конструкции укладывается рубероид или толь в два слоя, на который укладываются кирпичи и выпуски из металлических уголков, чтобы соорудить противопожарные разделки. Но если вы решили установить фундамент под печь, то должны соблюдать некоторые правила. Например, нельзя дополнительно бетонировать ранее уложенные основания, так как возникнет неравномерная усадка печи. Поэтому фундамент для нее с фундаментом дома не связывается. Но если они оба будут расположены максимально близко, то между ними рекомендуется уложить засыпку из щебня, толщина которой будет равна 0,5 м.

Необходимость фундамента для печи и определение габаритов

Некоторые владельцы загородных и частных домов интересуются, нужен ли фундамент под печь? Для решения этого вопроса необходимо определить размеры будущей конструкции. Вес печи тоже определяет необходимость обустройства основания. Недавно уложенная конструкция будет весить примерно 8 т, после высыхания раствора масса уменьшится вполовину. Иногда отдельный фундамент формируется и для коренной дымоходной трубы, это позволяет исключить неравномерную усадку.

Фундамент для печки – » Как сделать фундамент под печь — все варианты исполнения

Глубина расположения основания будет зависеть от прочности грунта, пучинистости почвы, глубины промерзания, заложения фундамента главной постройки, уровня расположение подземных вод, а также вопроса, закончено ли строительство главного здания на момент возведения фундамента для печи. На сухих песчаных грунтах фундамент для печи необходимо заложить на 80 см. Если речь идет о пучинистых грунтах, то глубина должна быть ниже линии промерзания на 1,5 м или меньше. Для того чтобы определить, нужен ли фундамент под печь, следует рассчитать будущую ее массу, используя формулу, которая выглядит следующим образом:

  • P = 1350 x V,
    где V – объем кладки в метрах;
    1350 - приблизительный вес 1 м2 кладки в кг (раствор + около 200 кирпичей).

Если вы решили выстроить фундамент под железную печь, то не следует задумываться о необходимости наличия основания, даже если в работе вы будете использовать тонкую сверхлегкую сталь. Если будущая конструкция будет весить около 150 кг или меньше, то сначала следует подготовить котлован и засыпать его щебнем. Слой хорошо утрамбовывается, в конечном итоге его толщина должна быть равна 30 см. Сверху должен быть залит раствор цемента средней текучести и оставлен на сутки для застывания.

Фундамент для печки – » Как сделать фундамент под печь — все варианты исполнения

Соотношение ингредиентов должно быть следующим: одна часть цемента, четыре части песка и жидкость «на глаз». Из данного раствора следует залить подошву фундамента. На высохший слой укладываются отрезки рубероида для исключения воздействия воды, а после яма заполняется смесью, приготовленной в следующей пропорции: одна часть цемента, мелкофракционный гравий в количестве четырех частей, 2,5 части песка и вода. С помощью уровня мастер должен проверить горизонтальность основания.

Совет специалиста

Если вы решили выстроить фундамент под печь в деревянном доме, то заменить бетон можно кирпичом. Но первый вариант будет прочнее и дешевле, однако в том случае, если неподалеку имеется гравий и песок. При необходимости бетонный фундамент будет сложно демонтировать, а вот кладка из кирпича поддается таким работам гораздо легче.

Фундамент для печки – » Как сделать фундамент под печь — все варианты исполнения

Фундамент для печи из кирпича

Если вы решили заложить фундамент под кирпичную печь, то следует подготовить котлован, углубившись ниже линии промерзания грунта. Его размеры должны быть больше будущего фундамента на 10 м по периметру. Это позволит предотвратить влияние подвижек почвы. На глубину ямы высыпаются 15 см песка, который заливается водой. Как только жидкость уйдет, песок необходимо досыпать до нужного уровня, а после снова залить водой. После на дно укладывается бой кирпича или 20 см слой камня. Подготовку следует утрамбовать и засыпать песком, а после залить водой. Данную процедуру нужно повторить несколько раз, пока не перестанет оседать песок.

Фундамент для печки – » Как сделать фундамент под печь — все варианты исполнения

Перед тем как сделать фундамент под печь, после всех вышеупомянутых манипуляций необходимо насыпать 10 см слой щебня, утрамбовать его, а внутри котлована сделать опалубку, чтобы между досками и боками фундамента оставалось 10 см свободного пространства. Внутри опалубки должен находиться арматурный каркас.

Рекомендации мастера

Для того чтобы подобрать разновидность фундамента, следует знать приблизительную массу будущей конструкции. Для этого рассчитывается вес кирпичей, которые будут использоваться для строительства. Как правило, печи-каменки обладают весом больше 1200 кг, поэтому они предусматривают наличие достаточно массивного фундамента.

Фундамент для печки – » Как сделать фундамент под печь — все варианты исполнения

Методика проведения работ по строительству фундамента для кирпичной печи

К слову о вышесказанном, можно отметить, что в опалубку следует залить бетон. Как только раствор высохнет, доски можно демонтировать, нанеся на бока фундамента гудрон в несколько слоев. Образованное свободное пространство следует засыпать крупнофракционным песком или мелким гравием.

Фундамент для печки – » Как сделать фундамент под печь — все варианты исполнения

Строительство деревянного фундамента

Деревянный фундамент под печь специалисты возводить не рекомендуют, но если вам интересно ознакомиться с технологией его строительства, то следует прочесть информацию, представленную ниже.

На первом этапе подготавливаются и обрабатываются деревянные столбы, что предусматривает их антисептирование или обжиг. Это позволит продлить срок их использования, так как на поверхность изделий будет воздействовать почвенная влага. Далее размечается и очищается участок, выкапываются ямы, диаметр которых в 1,5 раза больше диаметра подготовленных опор, а после обустраивается песчаная подушка.

Не обходится данное основание и без гидроизоляции, после укладки слоя которой устанавливаются столбы. Для увеличения несущей опорной площади такие столбы следует расположить на бетонной плите или крестовине. Следующим шагом станет обратная засыпка, выравнивание опор в горизонтальной плоскости и гидроизоляция торцов столбов.

Фундамент для печки – » Как сделать фундамент под печь — все варианты исполнения

Такой фундамент под печь своими руками возвести достаточно просто, однако трудовые и временные затраты будут более внушительными. Связано это еще с тем, что деревянный фундамент придется дополнительно защищать от воздействия влаги, а также повышенного влияния температур от печи.

Печь может устанавливаться и на железобетонной плите, толщина которой изменяется от 15 до 20 см. Данная конструкция укладывается на столбчатые или свайные опоры, что будет зависеть от глубины промерзания грунта. Если на территории глинистая почва с поверхностными подземными водами, то лучше всего отдать предпочтение плитному фундаменту. Такое основание должно быть обустроено отдельно от основного фундамента, а промежуток между данными конструкциями должен составить примерно 5 см.

Заключение

Если вам больше по нраву столбчатая конструкция для печного фундамента, то для ее строительства понадобятся столбы в количестве четырех штук, на которые будет установлена железобетонная плита или рама из стальных профилей. Опоры должны располагаться по краям. Столбы позволят избежать сезонных подвижек грунта, которые происходят в результате пучения суглинистых и глинистых почв во время сильных морозов.

fb.ru

Фундамент для печки в баню

Фундамент под печь в бане: инструкция по монтажу

От фундамента зависит надежность функционирования банной печи. В статье приводятся примеры изготовлений фундаментов в зависимости от материала печи и свойств грунта. Долговечность печи зависит от правильности изготовления фундамента. Основание обогревательного модуля строят по давно утвержденным строительным нормам, и несоблюдение многократно проверенных технологий строительства приводит к перекосу печи и образованию трещин в стенках строения.

Выбор типа фундамента для банной печи


Фундамент для печки – » Как сделать фундамент под печь — все варианты исполнения
Вид фундамента под печь в бане зависит от веса постройки и свойств грунта, поэтому изучите следующую информацию:
  1. Для покупных металлических печей, которые весят в пределах 250 кг, достаточно прочного основания или неглубокого фундамента.
  2. Кирпичные печи — массивнее, весят минимум 700 кг, и наличие бетонного армированного фундамента обязательно. Вес кирпичной печи можно определить, исходя из ориентировочной массы квадратного метра кладки — 1350 кг (около 200 кирпичей плюс раствор).
  3. Для печей весом свыше 2000 кг строят надежный армированый бетонный фундамент глубиной 1,5 м.
  4. Фундамент печи по высоте изготавливают тремя способами: до уровня пола, на уровне или немного выше. Фундамент делают ниже уровня пола, чтобы воздух в печь поступал снизу, из-под пола. Преимущества: полы прогреваются быстрее, а воздух для горения не поступает из парилки.
  5. На суспенчатых почвах для кирпичных печей средних размеров готовят котлован глубиной 60-70 см.
  6. Если на участке суглинок или глина, выясните глубину промерзания земли для вашего района. Ройте котлован ниже точки промерзания. Если данных нет — углубляйтесь на полтора метра.
  7. Убедитесь, что подземные воды далеко от поверхности. Фундамент делают минимальным, если вода близко, но увеличивают площадь конструкции для обеспечения стабильности.
  8. Если грунт с сульфатами, используйте в строительстве сульфатостойкий цемент марки ССПЦ.
  9. Желательно фундамент печи и бани изготавливать одновременно. В этом случае котлованы изготавливают одинаковой глубины.
  10. Размер фундамента под печь в баню должен превышать размер печи на 100-150 мм в горизонтальной плоскости.
  11. Опалубка необходима, если края котлована под фу

superbany.ru

Фундамент под русскую печь: основы изготовления

Если Вы решили заняться строительством печки в собственном доме, то следует подумать о надежном основании, а именно — фундаменте. По причине неправильного устройства фундамента печки начинают деформироваться и преждевременно выходят из строя.

Фундамент под печь ставится обычно в тех случаях, когда масса всей печки превышает 750 килограмм. Определить массу не сложно. Для этого нужно средний вес кладки 1 кубического метра умножить на объем печки. Обычно средний вес кладки приблизительно составляет 1350 килограмм.

Особенности грунта

Кирпичная печь в доме

При закладке фундамента обязательно нужно смотреть на свойства грунта, его структуру уровень грунтовых вод, глубину промерзания. Если грунт глинистый и имеет достаточно высокий уровень грунтовых вод, то принято устанавливать фундамент на сваях (специальных опорах).

Если же грунт плотный гравелистый, каменистый или песчаный, то глубина его залегания определяется в районе 300-400 метров от уровня почвы. Для этого снимается вся растительность с почвы и осуществляется установка на коренной грунт. Изготавливают фундамент из бутового камня, кирпича или бетона.

Бутобетонный фундамент

Чаще всего фундамент под русскую печь или печь-каменку делают бутобетонным. Для начала вырывается котлован, который должен быть больше на 10-15 сантиметров размеров фундамента. Далее приступают к укладке фундамента при условии, если стенки не осыпаются и сохраняют вою вертикальность, а также не затекает грунтовой водой.

Технология строительства фундамента под русскую печь достаточно проста. На 10-15 сантиметров укладывается щебень на самое дно котлована. Вручную тромбуется и уровнем контролируется горизонтальность покрытия.

После этого создается опалубка деревянная, которая имеет вид деревянного ящика без дна. Размеры опалубки соответствуют размерам фундамента. Обязательно гидролизуется внутренняя часть обмазкой горячим битумом или же рубероидом.

Когда опалубка готова ее устанавливают на основание и диаметром 15 сантиметров делают первый слой достаточно крупных камней. Между камнями образуются полости, которые наполняют специальным щебнем. Далее на этот слой проливают раствор цементно-песчанный. Делается раствор в соотношении 3 части песка и 1 часть портландцемента М 400-500. Доводят его до консистенции сметаны.

После всех этих процедур возможно два способа. 1) Можно провести всю работу за один день и получить бетон, если невелик объем фундамента. 2) Можно делать работы с разрывом в сутки. Сначала делается ряд камня и проливается раствором, потом делается суточный перерыв, затем вновь укладывается следующий ряд и проливается раствором.

Данный фундамент не принято доводить до уровня пола 6-7 сантиметров. Верхний слой (поверхность) проверяется специальным уровнем на горизонтальность, заглаживается, выравнивается и закрывается на неделю пленкой полиэтиленовой. Через 7 дней фундамент считается полностью готовым к возведению кладки.

Плита фундаментная на сваях

Кирпичный фундамент под печь

Имеет вид уложенной на грунт плиты армированной в нижнем слое. Толщина плиты составляет 12-15 сантиметров. Площадь – чем она больше, тем надежнее вся конструкция печки. Однако на суглинистых и глинистых влажных грунтах даже самая большая плита может не выдержать возникающие при промерзании грунта морозистые пучения.

Поэтому для надежности, устойчивости и как следствие долговечности печки идут на ряд решений, предназначенных для данных грунтов. Под плитой предварительно создается определенное количество свай. А затем на них опирается сама плита.

Для установки свай пробуривают ямы глубиной 100 сантиметров и диаметром 20 сантиметров, при этом используют типичный ручной бур. На дно этих ям на 10-15 сантиметров кладется щебень. Свернутые трубки из рубероида выполняют роль опалубки. Они вставляются в яму, а после укладывается бетон до уровня фундаментальной плиты. Примерно через 10 дней укладывают саму фундаментальную плиту. Фундамент под печь — готов.

Любой фундамент, не зависимо от того, какую он имеет конструкцию принято по верхнему обрезу гидроизолировать. Делается это с той целью, чтобы влага, исходящая от грунта не проникала в кирпичную кладку. Гидроизоляция выглядит как – промазанных горячим битумом два слоя рубероида.

Столбчатый фундамент

Если масса печи не превышает, как уже говорилось, 700-750 килограмм, то можно вообще не устраивать фундамента, а лишь положить стяжку из бетона. Однако это не совсем правильно.

 В таком случае лучше всего будет устроить столбчатый фундамент, который будет включать всего 4 столба. Столбы нужно расставить под каждым углом печи.

Глубина заложения столбов может быть малой. Так как силы морозного пучения на столбы не будут оказывать никакого влияния. Это объясняется тем, что грунт под печкой постоянно будет тёплым, и не будет промерзать.

Это особенно актуально для тех домов, которые стоят на ленточном фундаменте. Поэтому можно говорить, что столбы имеет смысл сделать вообще незаглубленными, то есть просто поставить их на цементную стяжку, на поверхность грунта.

Столбы для печи можно сделать из любого материала, который обычно применяется для этих целей:

  • Из кирпича;
  • Из бутового камня;
  • Из бетона и железобетона;
  • Из сборных бетонных плит;

Наилучшим вариантом для печи будут столбы из красного кирпича и бутового камня. Лучшими эти варианты считаются не из-за каких-либо показателей материала, а по причине простоты устройства таких столбов.

Столбы из красного кирпича

Для того чтобы изготовить столбы из красного кирпича, понадобятся следующие материалы:

  • Мастерок;
  • Ёмкость для замешивания раствора;
  • Ёмкость для воды;
  • Отвес или уровень;
  • Молоток;

Итак, устройство столба начинается с разметки его месторасположения. Нужно точно определиться, где будет находиться печь, а потом установить месторасположение всех столбов. Такие места для точности следует отметить каким-либо способом.

После этого, на отмеченном месте, нужно устроить стяжку, чтобы сделать поверхность, которая будет являться для столба основанием, ровной.

Для этого нужно замешать цементный раствор. Добавлять в раствор такие материалы, как щебень и гравий не рекомендуется.

Раствор лучше замешивать по классической пропорции:

  • 3 части песка;
  • 1 часть цемента;
  • Вода, примерно полчасти;

Вообще что касается воды, то можно говорить, что раствор должен получиться не слишком густым, но и не жидким, даже лучше будет, если он получится немного густоватым. Главное, чтобы его можно было уложить и разровнять.

Перед укладкой стяжки, на грунт лучше постелить гидроизоляционный слой, который может быть представлен куском обычного рубероида. После этого укладывается стяжка и разравнивается.

Дальше, после полного высыхания стяжки приступают к устройству самого столба. Столб должен быть одинаковым по ширине и по длине. Это сделать с помощью кирпича очень просто. Сначала укладываем два кирпича торцами к себе, а за ними укладываем один кирпич поперёк.

Второй слой нужно укладывать в обратной последовательности, то есть сначала один кирпич поперёк, а за ним два вдоль. И так продолжаем выкладывать до самого верха.

Такой способ укладки кирпичей обеспечивает надёжную их связку, благодаря чему столб обретает свою прочность и жёсткость.

Точно таким же способом укладываем все оставшиеся столбы.

Чтобы столбы стояли точно вертикально их нужно постоянно контролировать. Сделать это можно при помощи уровня или отвеса.

Чертеж столбчатого фундамента

После укладки всех четырёх столбов нужно также проверить их ровность относительно друг друга. Если верхние плоскости столбов не лежат в одной плоскости, то это может привести к искривлению самой печи, что может, в свою очередь, нарушить дымоходную систему.

Для того чтобы выровнять столбы относительно друг друга нужно сделать следующие действия. Сначала берём длинную ровную рейку. Потом кладём её на два соседних столба и сверху ставим уровень. Если уровень показывает отклонение, то следует выровнять тот столб, который можно поднять. Теперь получается, что два столба у нас имеют одинаковую высоту друг относительно друга.

Дальше берём ту же планку и кладём её на один из выровненных столбов и любой другой столб, кроме того, который мы уже измеряли.

Если получилось так, что тот столб, который мы уже поднимали, оказался опять меньшим, то нужно сделать на нём ещё одну цементную стяжку. Теперь получается, что самый первый столб получается ниже уровнем, чем эти два. Значит, при помощи планки и уровня поднимаем и его до нужной высоты.

Дальше осталось измерить только четвёртый столб. Если оказалось, что он выше одного из трёх предыдущих, значит он выше каждого из них. Нужно просто поднять все три столба на нужную высоту. Если же этот столб оказался меньшим по высоте, то нужно сделать его более высоким.

Теперь верхние поверхности всех столбов лежат в одной горизонтальной плоскости. Останется только положить сверху тот же рубероид и устроить перекрытие между столбами.

Если печь кирпичная, то отлично подойдут металлические уголки — в них очень легко будет класть первый ряд кирпича.

На этом устройство фундамента закончено.

yegorka.com

Фундамент для печи в доме (бане) своими руками

Построить фундамент для печи — это так же ответственно и трудоемко, как возведение своими руками основания кирпичного или деревянного дома. Существует масса нюансов и тонкостей, без знания которых с этой задачей справиться будет сложно.

Строительство кирпичной печи с фундаментом

Перед тем, как закладывать фундамент под печку, в первую очередь нужно определиться с типом грунта и исходя из этого, выбрать способ строительства.

Читайте также: как выбрать и правильно обустроить фундамент под деревянный дом?

Выбор по типу грунта

Крепкий и надежный фундамент под печь в баню – это гарантия ее долгой службы, поскольку любые движения почвы могут нарушить целостность конструкции. Тем более, если речь идет о строительстве своими руками каменной или кирпичной печи. Как правило, фундамент для печки представляет собой отдельный элемент, на общий пол можно устанавливать только печи, весом менее 700 кг.

По качеству все грунты можно разделить на четыре категории:

  1. Осадочные: образованы в местах, где раньше находились водоемы. По своей плотности такой грунт подходит для возведения на нем фундамента любой сложности под банную печь. Исключение составляет пористая глинистая почва, которая хорошо впитывает влагу и при замерзании расширяется. Если на строительном участке пористая глина, то котлован под фундамент для печки вырывают глубже отметки максимального промерзания почвы. В качестве засыпки используют утрамбованный щебень и песчаную подушку, высотой не менее 50-100 см. Кладку лучше всего выполнить из бута.

  2. Материковые: образуются в результате разрушения горных пород и представляют собой смесь гравия и песка. Это наиболее удачная почва, чтобы сделать фундамент под печку, поскольку менее всего подвержена воздействию природных условий.

  3. Насыпные: образуются на строительных площадках или на местах снесенных зданий. В своем составе имеют гравий, песок и щебень. На таких грунтах, слежавшихся в течение трех лет и больше, можно возводить любой фундамент для печи.

  4. Вечная мерзлота: фундамент под печку на такой почве должен не только быть надежным основанием печи, но и служить в качестве элемента теплоизоляции между промерзшей почвой и самим помещением.

к оглавлению ↑

Как обустроить фундамент печи-каменки?

Перед тем, как сделать фундамент под печь каменку из кирпича, нужно просчитать примерный ее вес. Сделать такой расчет не сложно, если взять за основу стандартный вес кирпича 3,5 кг. На практике, такая печка будет иметь общую массу более 1200 кг, поэтому и тип фундамента надо выбирать основательный.

Для глинистых почв с расположенными близко грунтовыми водами можно сделать своими руками свайное основание. Фундамент под банную печь должен представлять собой отдельную конструкцию, и быть установлен с промежутком в 3-5 см от основного. Это пространство необходимо для осадки обеих конструкций. После постройки его засыпают слоем песка и изолируют со всех сторон рубероидом.

Между будущим полом бани и фундаментом печки оставляют зазор в 15-20 см, для 2-3 рядов кирпича. После возведения основания печки-каменки его поверхность следует сделать цементную стяжку толщиной не больше 2-3 см и выровнять ее по уровню. Первый ряд кладки начинают делать поверх гидроизоляционного слоя, который предохранит кирпич от разрушающего воздействия влаги (плесень, грибок).

Фундамент для печки – » Как сделать фундамент под печь — все варианты исполнения

Ленточный фундамент под дом и плитный для печи

Если почва каменистая или песчаная, то фундамент под кирпичную печь закладывают на глубине не более 40 см. Для этого нужно снять всего лишь верхний слой грунта и приступать к выполнению работы поверх коренной земли. В качестве основного материала, из которого будет изготовлен фундамент для печки, используют бут, железобетон или кирпич.

Читайте также: какой фундамент подойдет лучше для строительства дома из керамзитобетонных блоков?

к оглавлению ↑

Монолитная плита

Плитный фундамент под печку представляет собой прочное основание под русскую печь, изготовленное из сплошной железобетонной плиты. Это достаточно распространенный способ заложить фундамент под печь в бане, поскольку не требуется больших финансовых вложений и трудозатрат.

При всем этом, плитное основание надежно и жестко, и не боится подвижек грунта, поскольку может двигаться вместе с ним. При выборе именно этого способа нужно учитывать тот факт, что печь будет связана с отделкой пола, поэтому даже минимальные ее передвижения нежелательны.

Лучше всего фундамент для печки закладывать своими руками в тех районах, где почва не подвергается сильному пучению, а грунтовые воды проходят близко к поверхности земли. Целесообразен способ будет также в случаях, когда печь будет достаточно массивной по весу, а денег на проект выделено не много.

к оглавлению ↑

Этапы создания фундамента под печку (видео)

к оглавлению ↑

Свайный фундамент

Свайный фундамент под печку обустраивают на глинистом и суглинистом грунте. И хоть по стоимости он обойдется дороже, чем плитный, но он способен обеспечить безопасность и прочность печи и в доме, и в бане.

Оптимальный способ возвести фундамент для печки своими руками заключается в следующем: с помощью ручного бура в земле бурят отверстия на глубину промерзания почвы, диаметром до 20 см. На дно ям под фундамент для печки насыпают 10-сантиметровый слой щебня, который нужно утрамбовать. После этого делают опалубку — из рубероида сворачивают трубки, вставляют их в углубления и делают бетонную заливку до необходимого уровня.

Ориентировочно через 10 дней, когда бетон станет достаточно прочным, приступают к строительству непосредственно печи. Как и любое другое основание, свайное так же нуждается в гидроизоляции по верхнему обрезу. Для этой цели используют листы рубероида в два сложения и промазывают их горячей битумной массой.

Отличные показатели прочности показывает фундамент под печку на винтовых сваях, которые вкручиваются в землю с помощью резьбы на них. Основное преимущество такого вида свай перед обычными заключается в экономии средств на земляные работы.

Фундамент на винтовых сваях под русскую банную печь способен противостоять высоким нагрузкам на сжатие. Это обусловлено способом, каким сваи монтируются – при завинчивании грунт не рыхлится, как при вскапывании, а, наоборот, становится более плотным.

Фундамент для печки – » Как сделать фундамент под печь — все варианты исполнения

Свайный фундамент под печь

Поскольку усадка свай минимальна, то нет необходимости ждать какое-то время перед кладкой самой печи. Винтовые сваи – это достаточно дорогой материал, и, кроме того, своими руками сделать фундамент для печки этим способом не получится, без квалифицированной бригады строителей не обойтись. Срок службы винтовых свай составляет от 40 до 70 лет.

к оглавлению ↑

Ленточное основание

Создать такой фундамент под печку наиболее актуально в малоэтажном строительстве – деревянном доме или русской бане. Технология его заключается в следующих этапах:

  1. Роют своими руками или строительной техникой котлован и наносят внутри него разметку линий ленты.

  2. По линиям монтируют опалубку под заливку бетонного раствора.

  3. Внутри опалубки устанавливают укрепляющую металлическую арматуру.

  4. Заливают бетон.

  5. Щели, образованные в центре ленточного фундамента, засыпают снятым грунтом и плотно трамбуют.

к оглавлению ↑

О выборе основы под металлическую печь

Под легкую металлическую печь основательный фундамент, как правило, не делают: достаточно крепкого пола. Но если все же хотят укрепить конструкцию, то выбирают наиболее простой вариант основания:

  1. Выкапывают котлован под железную печь на глубину 50 см и с шириной на 20 см больше, чем размер печи.

  2. Дно ямы засыпают щебнем, толщиной не меньше 30 см, плотно трамбуют.

  3. Щебневую подушку заливают раствором цемента, в соотношении 1 часть цемента к 4 частям песка консистенции жидкой сметаны.

  4. После застывания раствора устанавливают опалубку, делают гидроизоляцию и заливают бетонную плиту, которую для надежности можно еще и армировать.

  5. По прошествии 3-х суток опалубку извлекают и засыпают образовавшиеся пустоты песком.

Такой вариант построить фундамент под печь считается наиболее дешевым.

pofundamenty.ru

Фундамент под печь своими руками

Нужно сказать, что фундамент для кирпичной печи, также как и фундамент под камин – это общий элемент конструкции. Фундамент печи для бани строится также как и для отопительной печи и камина, если конечно эта печь кирпичная а не металлическая.

Печи и камины имеют весьма существенную массу и требуют чтобы было обеспечено устойчивое положение на жестком основании. Как уже говорилось в статье «Камин угловой своими руками.» такое требование обеспечивается отдельным фундаментом или жестким межэтажным перекрытием, входящим в конструкцию дома.

В первом случае фундамент не должен быть связан с фундаментом дома. Минимальное расстояние между ними – 5 см. Промежуток обязательно засыпается песком. Это обеспечивает возможность независимой осадки дома от осадки камина или печи. Потому как происходит разная осадока дома и печи или камина вследствие разгного давления на грунт.

Во втором случае используются железобетонные плиты перекрытий дома или деревянные перекрытия, предварительно усиленные металлическими конструкциями. Возводить печь или камин на межэтажном перекрытии допустимо если ее вес не превышает 750 кг.

При возможности выбора из указанных вариантов предпочтительнее второй, и не только из соображений экономии. Камин, или печь, поставленная на жесткое межэтажное перекрытие лишено подвижек относительно здания. Выходит, что камин или печь без фундамента это и экономично и конструктивно.
Окончательный выбор из двух вариантов установки печи или камина следует делать только по результатам расчета их веса. Надо отметить что половину веса можно сократить за счет применения не кирпичной а более легкой готовой печной трубы.

Вес пичи или камина определяетя ориентировочным расчетом. Такой расчет будет полезен и для расчета стоимости материалов для строительства печи или камина. Рассмотрим такой расчет на примере открытого камина малой группы.

Ширина портала – 63см (2,5 кирпича), высота – 49см (7-мь рядов кладки), высота помещения – 2,7м, высота второго этажа – 2,5м, чердак – 1м, оголовок трубы (труба над крышей) – 1м.
Из порядовки камина путем арифметического подсчета получаем 350 кирпичей. Труба камина в одном ряду имеет 5 кирпичей; высота трубы 2,7+2,5+1+1=7,2м; в одном метре 14 рядов, 5*14*7,2=504 кирпича потребуется на трубу. Итого 854 кирпича. Добавим расход кирпича на «распушку», «выдру», ориентировочно 46шт, Всего выходит примерно 900 кирпичей.
Вес ппечного кирпича из красной глины с учетом раствора – 4кг.

В итоге:

  • вес камина без трубы: 4*350=1400кг
  • вес трубы: 4*550=2200кг
  • вес камина с трубой: 4*900=3600кг

Надо отметить, что рассмотренный пример сразу показывает, что установить камин без фундамента не рекомендуется из-за большого веса(больше чем 750 кг).

Требования, которые предъявляются к фундаментам печей и каминов, практически аналогичны требованиям к фундамнтам домов. В рассматриваемом примере площадь основания 130*90 см. Определим вес фундамента ориентировочно – 1,5 тонны. Тогда вес всего сооружения – камин с трубой плюс фундамент составит 3,6 + 1,5 = 5,1 тонны.

При допустимой нагрузке на слабые грунты – мягкая сырая глина 1кг\кв.см; песчано-глинистый грунт 1-1,5 кг\кв.см, реальная нагрузка на грунт (при площади основания 130*90=11700 кв.см) составит: 5100\11700=0,43кг\кв.см, что укладывается в допустимые параметры.

Сначала делается углубление в грунте до уровня однородной материковой породы, или на глубину залегания фундамента дома. Глубина для заложения фунламента одноярусных печей без массивных насадных труб – минимум 0,5 м, для многоярусных печей или печей с высокими насадными кирпичными трубами, а также для коренных труб – от 0,75 до 1 м. Днище засыпается слоем песка на 20 см, проливается водой, уплотняется и выравнивается по уровню. Горизонтальность дна проверяют уровнем, положенным на правило.
На дно выкладывают первый ряд щебня, кирпича или камня насухо, без раствора, и тщательно его утрамбовывают.

Основой для фундамента камина(печи) является бетоння плита с использованием арматурной сетки ячейками 10-15см. Сетку можно получить связав арматурные прутки диаметром 8-12 мм проволокой. Арматурная сетка укладывается на куски кирпича высотой 5-6 см. Сетка покрывается бетоной смесью 1:4 портлландцемента и песчано-гравийной смеси, с заполнением промежутка между уплотненным песком и арматурной сеткой. Бетон также уплотняется тромбовкой, выравнивается с помощью уровня, положенного на правило. Для особо ответственных фундаментов укладываются две арматурные сетки на расстоянии 10-15 см друг от друга. Толщина плиты фундаментного основания 20-25 см. Размеры плиты – основания должны бытьна 20-25 см больше основания камина. Далее на плите ведется кладка фундамента кирпичем.

Конструкции самого фундамента могут быть различными. В фундаменте также возможна организация сборника-накопителя золы. В другом случае пустота между фундаментными стенками может оставаться без использования либо забутована камнем или кирпичем. При забутовке камень или битый кирпич укладывается слой за слоем с заполнением жидким раствором.

Фундамент для печки – » Как сделать фундамент под печь — все варианты исполнения

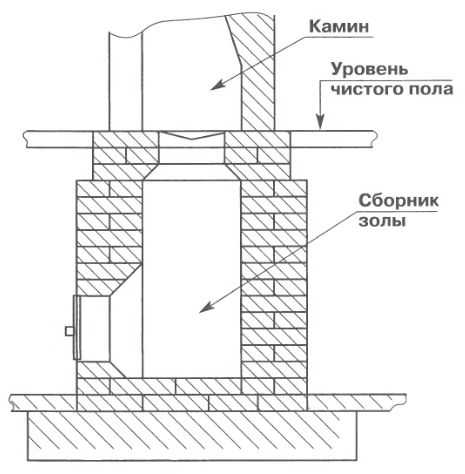

Зборник-накопитель золы в каминном фудамменте.

Фундамент можно выкладывать из бетонных блоков или кирпичной кладкой в виде стенок, которые перекрываются с помощью металлического уголка или швеллера и закладываются в 3-4 ряда, чтобы довести до 5-6 см до уровня чистого пола.

Поверхность фундамента перед кладкой основания камина обязательно перекрывается водонепронецаемым материалом. Для гидроизоляции фундамента подходит два слоя рубероида, пергамента, или толя.
Составу растворов для печей, каминов, а также их фундаментов будет посвящена отдельная статья.

pechnoj.ru

Как сделать фундамент под печь

В наше время создано немало различного отопительного оборудования, но все же у нас в стране печи по сей день остаются самыми востребованными при строительстве дома или бани в сельской местности. Ведь ни один современный подобный агрегат не заменит ее экологичности и функциональности.

Фундамент для печки – » Как сделать фундамент под печь — все варианты исполнения

Схема под кирпичную печь.

Как известно, любое строительное сооружение начинается с закладки фундамента, и печь не исключение.

Без основы построить печь невозможно, так как, несмотря на свои сравнительно малые габариты, она является довольно тяжелой конструкцией, оказывающей давление на малую площадь поверхности. В связи с тем что сейчас наем специалистов стоит совсем недешево, многие делают различные строения в доме своими силами, поэтому вопрос, как сделать фундамент под печь, считается актуальным. Разберемся более подробно.

Пошаговая инструкция

Схема фундамента под печь.

Прежде чем закладывать, необходимо определить размер, который должен быть примерно на 5-8 см (со всех сторон) больше площади основания печи. Зазор между фундаментами основного здания и печи делается не менее 5 см, и впоследствии он должен быть засыпан сухим песком. Если печь устанавливается в бане, а фундамент парной находятся рядом, они также не должны быть связаны между собой. Для этого между ними делается песчаная засыпка, которая должна иметь толщину около 0,5 м. Это необходимо для того, чтобы печной фундамент не оказывал никаких осадочных явлений на основу дома. Следует знать, что существует три основных вида:

  1. Бетонный.
  2. Бутобетонный.
  3. На сваях.

Процесс закладки

Прежде чем начинать работы по созданию такой основы для печи, необходимо заранее подготовить инструменты и материал. Для этого потребуется:

  • цемент;
  • крупнозернистый песок, желательно горный;
  • материал для постройки опалубки;
  • щебень;
  • рубероид или полиэтилен;
  • емкость для приготовления раствора;
  • штыковая лопата;
  • совковая лопата;
  • уровень;
  • молоток;
  • ножовка;
  • строительный степлер;
  • гвозди для изготовления опалубки;
  • ручная трамбовка.

Схема устройства кирпичной печи.

Важно запомнить, что глубина закладки зависит от прочности, пучинистости, глубины промерзания грунта, а также от наличия грунтовых вод. На песчаных и сухих почвах котлован выкапывается на глубину от 50 до 80 см, а на пучинистых грунтах яму следует делать ниже глубины промерзания и она должна быть не менее 1,5 м. Кроме того, ее размер должен быть такой, чтобы имелась возможность установить в котлован опалубку. В тех случаях когда почва имеет высокую плотность, можно обойтись и без данного элемента.

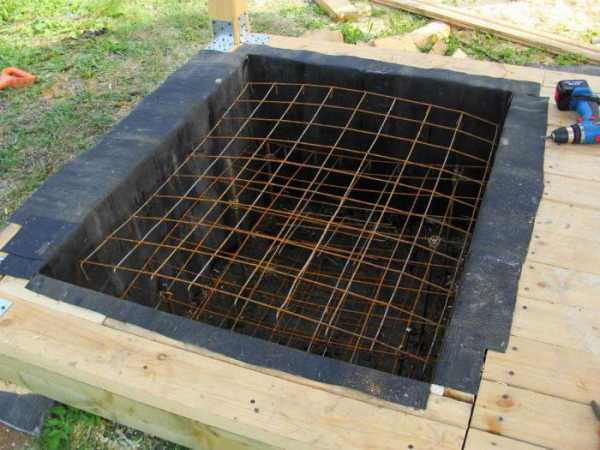

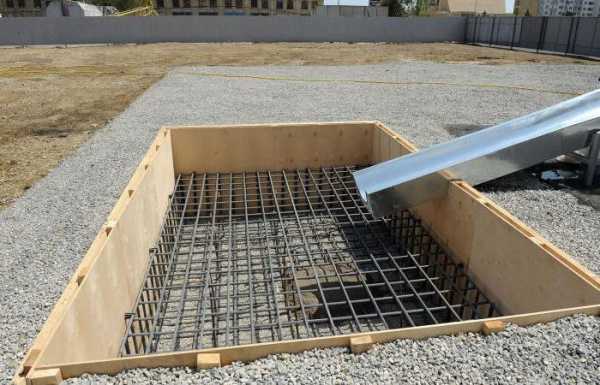

После того как установлена опалубка, в котлован засыпается щебень толщиной 100 мм и утрамбовывается ручной трамбовкой, затем разравнивается по уровню. Для того чтобы создать гидроизоляцию, внутри опалубки при помощи степлера крепится рубероид или плотный полиэтиленовый материал. По завершении этих работ можно приступать к заливке бетонного раствора. При этом надо помнить, что верхняя поверхность обязательно должна быть ниже базового пола на 5-6 см. Бетонный раствор готовить нужно в следующих пропорциях: 1 доля цемента, 3 доли песка и 5 долей щебня.

Далее эти ингредиенты смешиваются таким образом, чтобы из них получилась однородная сухая смесь. Затем в нее понемногу добавляется вода и перемешивается совковой лопатой, чтобы получить раствор с консистенцией, напоминающей густую сметану. Готовый раствор следует залить в течение одного дня, так как он быстро сохнет. Кроме того, если работы растянуть на пару дней, то бетон в дальнейшем начнет крошиться из-за образования в нем слоев.

Бутобетонный фундамент

Схема кладки фундамента под печь.

С помощью бутобетонного можно значительно сэкономить затраты на закладку основы за счет раствора. При таком способе подготовка котлована выполняется так же, как и в первом варианте. Далее в него засыпается щебень и утрамбовывается по уровню. После этого на дно помещается первый ряд бутового камня, который заливается смесью цемента и песка. Раствор для бутобетонной смеси состоит из 1 доли цемента и 3 долей песка. После заливки первого ряда нужно выдержать 1 сутки и только потом выкладывать камнем и заливать следующий ряд. Таким образом постепенно закладывается весь фундамент до нужного уровня.

Выдержка во времени обязательна для всех рядов, так как при одновременной заливке нескольких слоев могут образовываться пустоты, которые снизят его качество. После завершения этого процесса верхняя поверхность выравнивается, а горизонтальность проверяется при помощи лазерного или водяного уровня. Готовый фундамент под печку следует просушивать в течение 10 дней, при этом около недели его поверхность необходимо сбрызгивать водой.

Процесс установки плиты на сваях

Иногда для бань в целях экономии стройматериала и объема земляных работ в качестве фундамента используют плиту из железобетона толщиной примерно в 20 см, которую устанавливают неглубоко в землю прямо на грунт. Такую конструкцию можно использовать только в зонах с теплыми климатическими условиями, где имеется сухая земля и отсутствуют грунтовые воды. На пучинистом и глинистом грунте даже большая площадь плиты может разрушиться при сезонном вспучивании земли, поэтому, чтобы конструкция была устойчивой и неуязвимой для всех погодных изменений, фундаментную плиту устанавливают на сваях. Для этого понадобится:

  • цемент;
  • песок;
  • щебень;
  • рубероид;
  • битум;
  • ручной бур;
  • железобетонная плита.

Схема мелкозаглубленного фундамента под печь.

Определившись с местом установки печи для будущих свай, при помощи ручного бура диаметром 20 см на глубину в 1 м делаются ямы цилиндрической формы. Сваи должны располагаться так, чтобы на них можно было установить плиту. Далее на дно отверстий засыпается щебень, толщина слоя которого должна быть около 15 см. После этого все хорошо утрамбовывается. В качестве опалубки берется рубероид, который сворачивается в трубочку и закладывается в скважину. После этого готовится раствор бетона. Для этого берется 1 доля цемента, 3 доли песка, 5 долей щебня и вода. Далее в ямы залейте готовый раствор до нижнего уровня плиты.

Когда пройдет чуть более недели и бетон высохнет, можно устанавливать плиту. Чтобы грунтовые воды не могли попасть к кирпичным рядам печи, на верхнюю поверхность фундамента укладывается несколько слоев рубероида, затем вся конструкция заливается горячим битумом.

Для легкой печи

Для печи, собранной при помощи листовой стали, которая весит не более 150 кг, также необходим отдельный фундамент. Для этого роется котлован на глубину 0.5 метра. Его длина и ширина будут напрямую зависеть от размеров печи. После этого на дно засыпается щебенка слоем в 30 см и хорошо утрамбовывается.

Затем готовится раствор цемента средней густоты. Для этого берется 4 части песка, 1 часть цемента и вода. Этой смесью заливается щебень в котловане и оставляется в таком виде на сутки для застывания. Таким образом создается подошва фундамента.

По истечении этого времени, для того чтобы создать гидроизоляцию, на поверхность высохшего цемента укладывается рубероид в два слоя.

Далее готовится бетон для заливки. Берется 2.5 части песка, 4 части мелкого гравия, 1 часть цемента и вода. Готовым раствором заливается котлован до нужной высоты фундамента. И в заключение с помощью уровня выравнивается поверхность фундамента до горизонтального состояния.

Фундамент печи является самой важной конструкцией во всем сооружении. Если она сделана с применением качественных материалов и с соблюдением всех правил, то может прослужить достаточно долго на любом грунте, не создавая лишних хлопот для любой конструкции отопительного оборудования.

o-cemente.info
