Сделать работу безопасной: правила эксплуатации кран-балок

Кран- балки требования, предъявляемые к  эксплуатации

В  различных отраслях промышленности, в цехах, на складах широко используются грузоподъемные машины (далее – краны), управляемые с пола посредством кнопочного пульта, подвешенного на кране, со стационарного пульта, по радиоканалу или однопроводной линии связи.

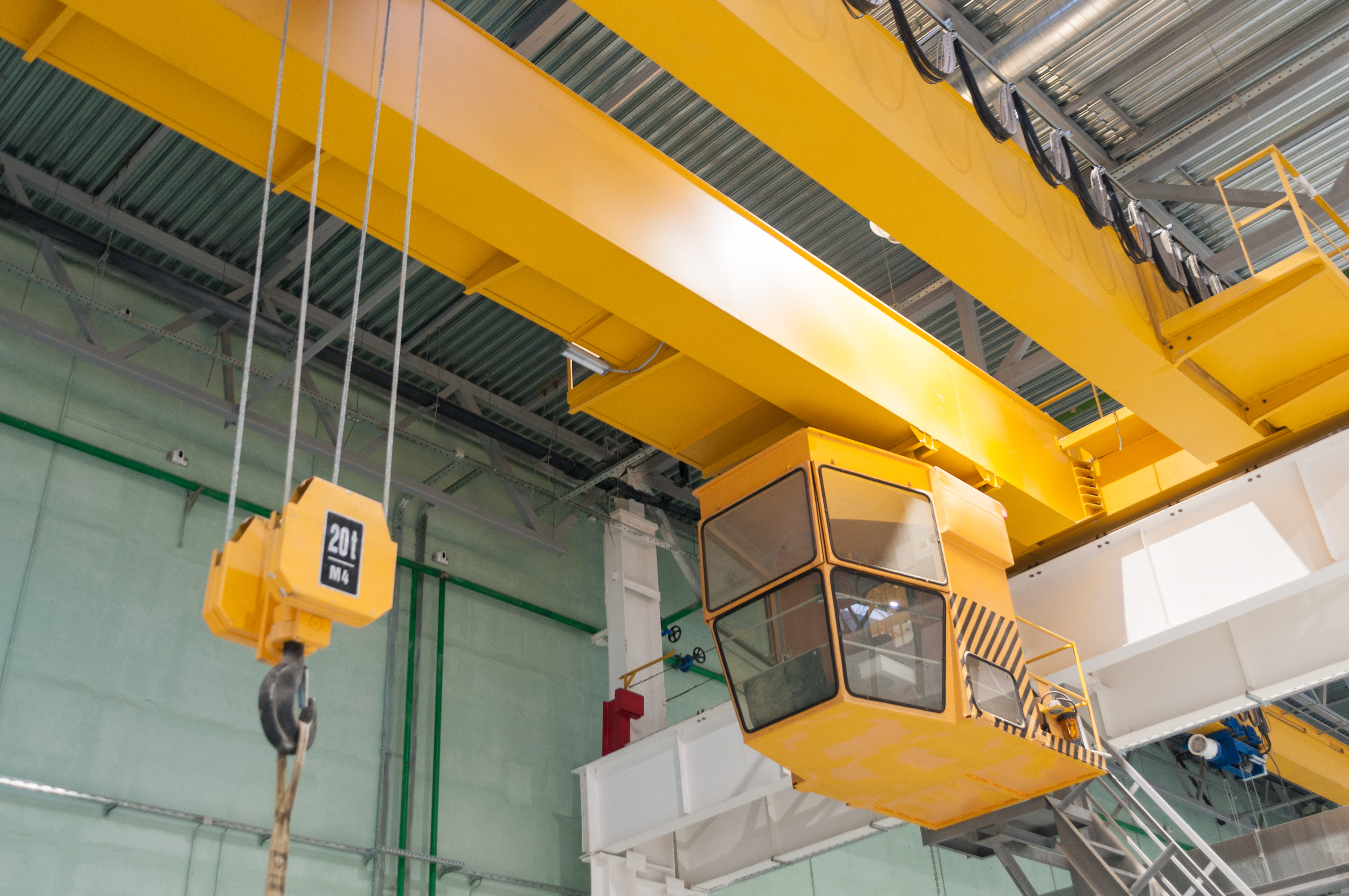

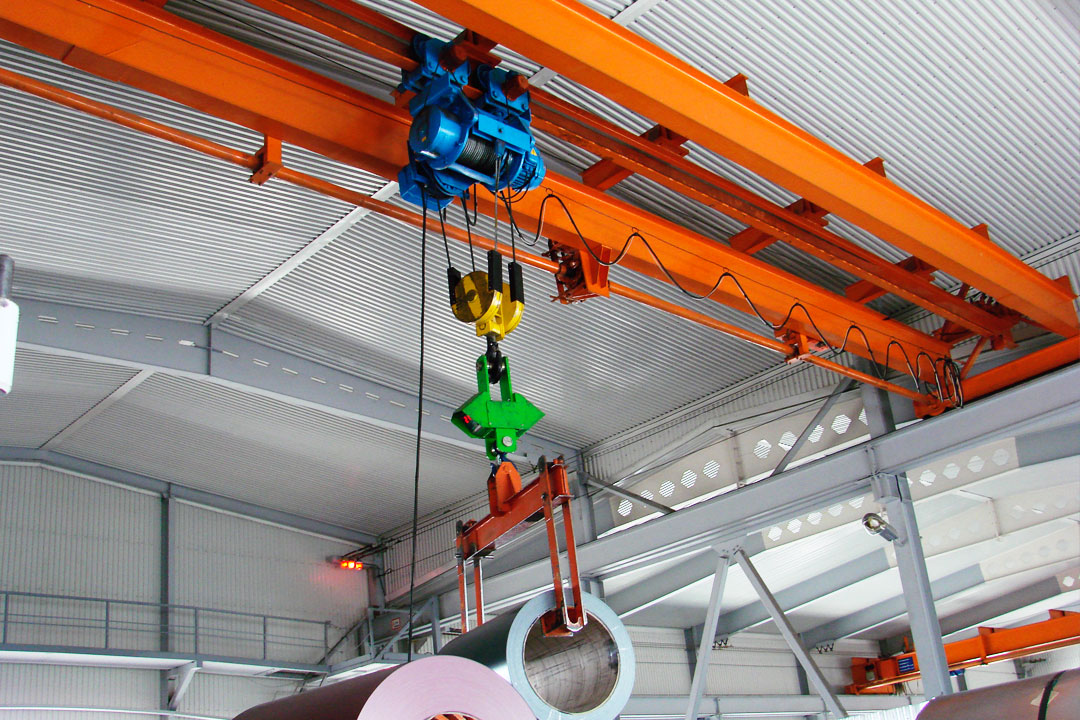

Подвесные электрические краны мостового типа (кран-балки), тали электрические, электротельферы различных типов, не подлежат регистрации в  органах Госпромнадзора.

Следует заметить, что и на этот тип кранов распространяются «Правила устройства и безопасной эксплуатации грузоподъемных кранов», утвержденные постановлением Министерства по чрезвычайным ситуациям Республики Беларусь от 28.06.2012 №37 (далее – Правила).

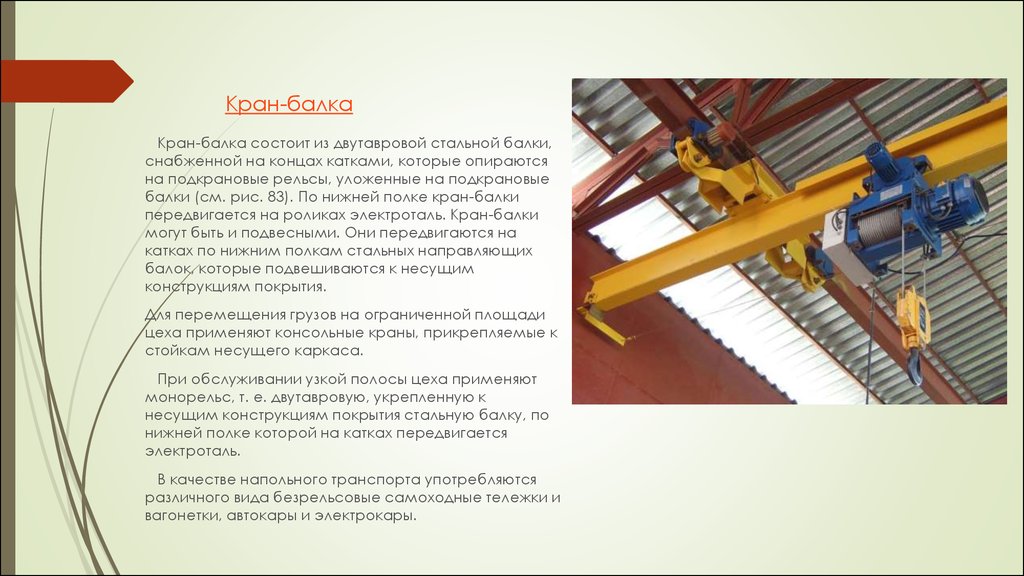

Справочно:кран-балка – специализированное крановое оборудование мостового типа, предназначенное для проведения различных погрузочно-разгрузочных и подъемно-транспортных работ на крановых эстакадах, в промышленных цеха и складах производственных предприятий. Также данная спецтехника применяется при разгрузке морских и речных судов, возведении гражданских и промышленных сооружений. Кран-балки характеризуются универсальностью и сравнительно компактными габаритами, вследствие чего широко используются для работы в узких пролетах и труднодоступных для других типов кранов местностях.

Назначение лиц ответственных за безопасное производство работ кранами

Руководитель организации, в которой эксплуатируются такие краны, должен обеспечить   их безопасную эксплуатацию  в соответствии с Правилами.

 Для этого необходимо:

Приказом по организации  назначить  лиц,  ответственных за содержание кранов в исправном состоянии и за безопасное производство работ кранами.

Надзор за кранами возлагается приказом нанимателя на инженерно-технического работника по надзору за безопасной эксплуатацией грузоподъемных кранов, грузозахватных приспособлений и тары.

При этом следует иметь в виду, что ответственные лица должны пройти обучение в соответствующих учреждениях образования, имеющих разрешение Госпромнадзора на данный вид деятельности. Ответственные лица должны не реже одного раза в 5 лет проходить повышение квалификации по соответствующему профилю и не реже одного раза в 3 года проходить проверку знаний законодательства в области промышленной безопасности  в комиссии Госпромнадзора.  ЭТО ВАЖНО! При наличии в организации небольшого количества кранов допускается возложение обязанностей ответственного за содержание кранов в исправном состоянии и за безопасное производство работ кранами на одного человека.



Назначение лиц обслуживающих краны

Для управления кранами и их обслуживания наниматель должен приказом назначить лиц ответственных за управление кранами и их обслуживание, например  машинистов (операторов) кранов, управляемых с пола, стропальщиков, слесарей, электромонтеров.



Требование предъявляемые к работникам

 К работе с  кранами, управляемыми с пола, а также к зацепке грузов на крюк таких машин допускаются:

 лица не моложе 18 лет из числа рабочих основных профессий, пользующихся этими                       машинами;

прошедшие медицинский осмотр;

прошедшие обучение по соответствующей программе и проверку  знаний;

лица, с которыми  проведен инструктаж и проверка навыков по управлению грузоподъемной машиной, а также по зацепке грузов в соответствии со схемами строповки;

 лица, имеющие удостоверение на право управления этими машинами.

Справочно: При необходимости обвязки грузов машинист должен работать совместно со стропальщиком или машинист должен быть дополнительно обучен профессии стропальщика.

ЭТО ВАЖНО! Периодическая проверка знаний обслуживающего персонала должна проводиться не реже  одного раза в 12 месяцев.



Обязанности нанимателя

Обеспечить обслуживающий персонал производственными инструкциями, определяющими  обязанности работников, инструкциями по охране труда, определяющими порядок безопасного производства работ, их права и ответственность.

Установить порядок осмотра кранов, грузозахватных приспособлений и тары.

Обеспечить краны информационными табличками с обозначением индивидуального номера крана, паспортной грузоподъемности, даты следующего частичного и полного технического освидетельствования.



Обязанности работников

Обслуживающий персонал должен вести наблюдение за порученным ему оборудованием путем осмотра,  проверки действия и поддержания в исправном состоянии.

Машинист (оператор) кранов, управляемых с пола должен производить осмотр кранов перед началом работы, для чего ему должно быть выделено время перед началом работы.



Меры безопасности при выполнении работ кран — балками

Место работы кранов должно быть хорошо освещено и освобождено от загромождающих предметов.

Перед началом работы необходимо проверить наличие и надежность крепления защитного заземления  к корпусу кнопочного управления,  отсутствие заедания кнопок управления в гнездах, работу ограничителя подъема и спуска. Проверку работы каждого ограничителя следует  повторять 3-4 раза, при этом груз на крюк не подвешивается.

При управлении краном рабочий должен находиться со стороны открытой части барабана.

Во время наматывания каната на барабан следить за тем, чтобы канат не выходил из желобков барабана и не наматывался произвольно.

Перемещаемый груз должен быть надежно обвязан чалочными канатами или цепями, которые должны накладываться равномерно, без узлов, перекруток и острых перегибов.

ЭТО ВАЖНО! Следует обращать внимание на правильную укладку строп в зеве крюка. Недопустим подвес груза на острие крюка.

В процессе эксплуатации съемные грузозахватные приспособления и тара должны подвергаться периодическому осмотру в установленные сроки, но не реже чем:

 — траверсы, клещи и другие захваты, тара – каждый месяц;

 — стропы – каждые 10 дней;

 — редко используемые съемные грузозахватные приспособления – перед выдачей в работу.

ЭТО ВАЖНО!   Выявленные поврежденные съемные грузозахватные приспособления должны изыматься.

 Результаты осмотра заносятся в журнал осмотра съемных грузозахватных приспособлений и тары.

При наличии износа у грузозахватных приспособлений (канатов, цепей. крюков, захватов и т.п. стропов)  машинист (оператор) кранов, управляемых с пола, должен предупредить лицо, ответственное за безопасное производство работ грузоподъемными кранами или лицо, ответственное за содержание  кранов в исправном состоянии,   и получить разрешение на пользование данным грузозахватным приспособлением.

Машинист (оператор) кранов, управляемых с пола  обязан отказаться от выполнения порученной работы в случае возникновения опасности для жизни и здоровья  его и окружающих до устранения этой опасности.

Обвязку и зацепку грузов производить только в соответствии с графическим изображением способов строповки грузов, которые должны быть вывешены на видных местах производства работ.

Для обвязки поднимаемого груза применять стропы, соответствующие массе поднимаемого груза, с учетом числа ветвей и угла их наклона.

 Стропы и цепи подбирать такой длины, чтобы угол между их ветвями не превышал 90°.

При обвязке груза, имеющего острые ребра (углы), нужно иметь подкладки для предохранения стропов от повреждения. Обвязку (строповку) производить так, чтобы исключалась возможность выпадания отдельных частей груза и обеспечить его устойчивое положение при перемещении.

Мелкоштучные грузы (заготовки, готовые детали и т.п.) перемещать в специально для этого предназначенной таре, при этом загрузка ее должна быть не выше бортов. Тара должна быть исправной и иметь маркировку (назначение, номер,  собственный вес и наибольший вес груза, для транспортировки которого она предназначена).

 При подъеме или опускании груза, установленного вблизи колонны, стены, штабеля, станка, автомобиля и другого оборудования, не находиться самому и следить за тем, чтобы не было других людей между грузом и указанными частями здания и оборудования.

Поднимать баллоны со сжатым и сжиженным газами только уложенными в специальные контейнеры.

При перемещении груза в горизонтальном направлении он должен быть поднят не менее чем на 0,5 м выше встречающихся на пути предметов. Груз поднимать и перемещать плавно, без рывков и раскачивания.



ЭТО ВАЖНО!    При обнаружении неправильной и ненадежной обвязки или зацепки груза немедленно опустить его и произвести строповку вновь. Нужно  помнить, что удерживать стропы, соскальзывающие с груза при его подъеме или транспортировке, а также поправлять их ударами молотка или лома запрещается.

Пуск механизмов крана производить нажимом соответствующей кнопки на пульте. Работа механизма должна происходить при нажатии кнопки, а остановка – автоматически при освобождении кнопки. Следует избегать работы импульсами. Не допускается одновременное нажатие кнопок, включающих взаимно противоположные движения механизмов, а также внезапное переключение движения механизма подъема.

Не переключать движения механизма грузоподъемной машины с прямого хода на обратный до полной его остановки.

Во время перемещения груза в горизонтальном направлении находиться от него на безопасном расстоянии, не проходить в стесненных местах и по загроможденным проходам.

При перекосе не выравнивать поднимаемый или перемещаемый груз массой своего тела.

Для разворота, а также для предотвращения самопроизвольного разворота длинномерных и громоздких грузов во время их подъема или перемещения применять специальные оттяжки (канаты, крючья) необходимой длины.

На месте укладки груза предварительно уложить подкладки, чтобы стропы можно было легко и без повреждений извлечь из-под груза. Всегда нужно помнить, что освобождать грузоподъемной машиной защемленные стропы запрещается.

Перед опусканием груза осмотреть место, на которое груз должен быть опущен, и убедиться в невозможности падения, опрокидывания или сползания устанавливаемого груза.

ЭТО ВАЖНО! При перерывах в работе и по окончании ее не оставлять груз в подвешенном состоянии.

По окончании работы с краном рубильник выключить и запереть.





При  работе на кран- балке  запрещено



Производить подъем и перемещение груза над людьми или в местах, где падение его может вызвать опасные последствия.

Подтаскивание грузов краном при косом натяжении канатов, отрывание прикрепленных предметов, а также выполнение краном несвойственных ему работ.

Пользоваться ограничителями подъема и спуска как постоянно действующими автоматическими остановками, так как они являются аварийными остановками.

При движении кранов доводить их до концевых упоров.

Использовать грузозахватные приспособления, не  прошедшие испытания.

Поднимать груз, масса которого превышает грузоподъемность машины, указанную на трафарете. ЭТО ВАЖНО! Если масса груза неизвестна, необходимо  сообщить об этом лицу ответственному за безопасное производство работ.

Поднимать груз  заложенный или защемленный.



Освидетельствование кранов, управляемых с пола



Краны, управляемые с пола, должны подвергаться периодическому техническому  освидетельствованию:

частичному –  не реже одного раза в 12 месяцев;

полному – не реже одного раза в 3 года.

Освидетельствование  проводится инженерно-техническим работником по надзору за безопасной эксплуатацией грузоподъемных кранов, грузозахватных приспособлений и тары и лицом, ответственным за содержание кранов в исправном состоянии в соответствии с руководством по эксплуатации крана, а при отсутствии в руководстве соответствующих указаний – в соответствии с Правилами.

  При техническом освидетельствовании кран подвергается:

— осмотру;

— статическим испытаниям;

— динамическим испытаниям.

   При частичном техническом освидетельствовании статические и динамические испытания не проводятся.

Статические испытания крана производятся подъемом груза весом, на 25 процентов превышающим его паспортную грузоподъемность на высоту  100-200 мм с выдержкой в таком положении в течение 10 минут. При этом проверяется прочность рабочих элементов крана, отсутствие остаточных деформаций крана. При наличии деформации, являющейся следствием испытания крана грузом, кран к работе не допускается.

Динамические испытания крана производятся  путем подъемов и опусканий груза весом, на 10 процентов превышающим его паспортную грузоподъемность. При этом проверяется работа механизма передвижения крана, тормозов, крюковой подвески и электрических аппаратов.

На основе результатов осмотра и испытаний крана делается заключение о пригодности крана к дальнейшей эксплуатации, о чем делается запись в паспорт крана лицом, проводившим освидетельствование.

                     Александр Жук, начальник службы надзора ОАО «Управление механизации №12»

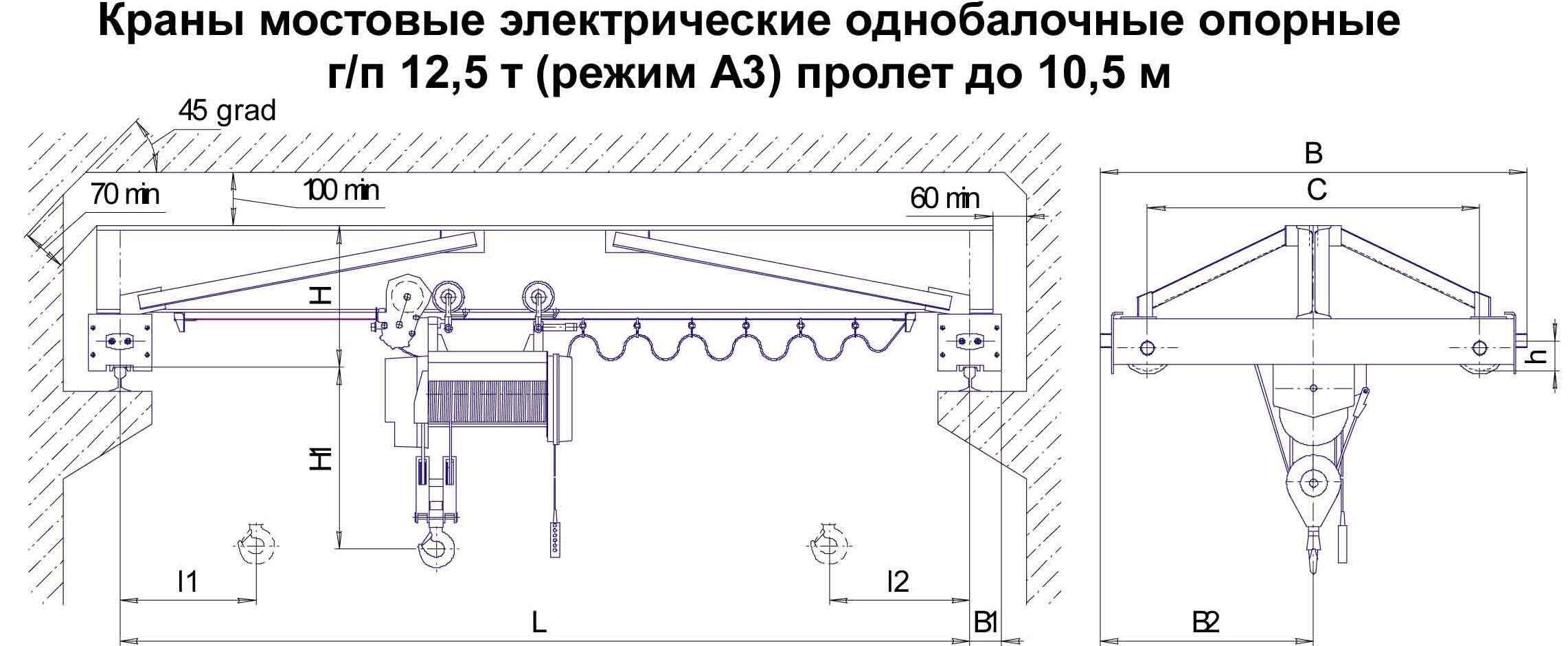

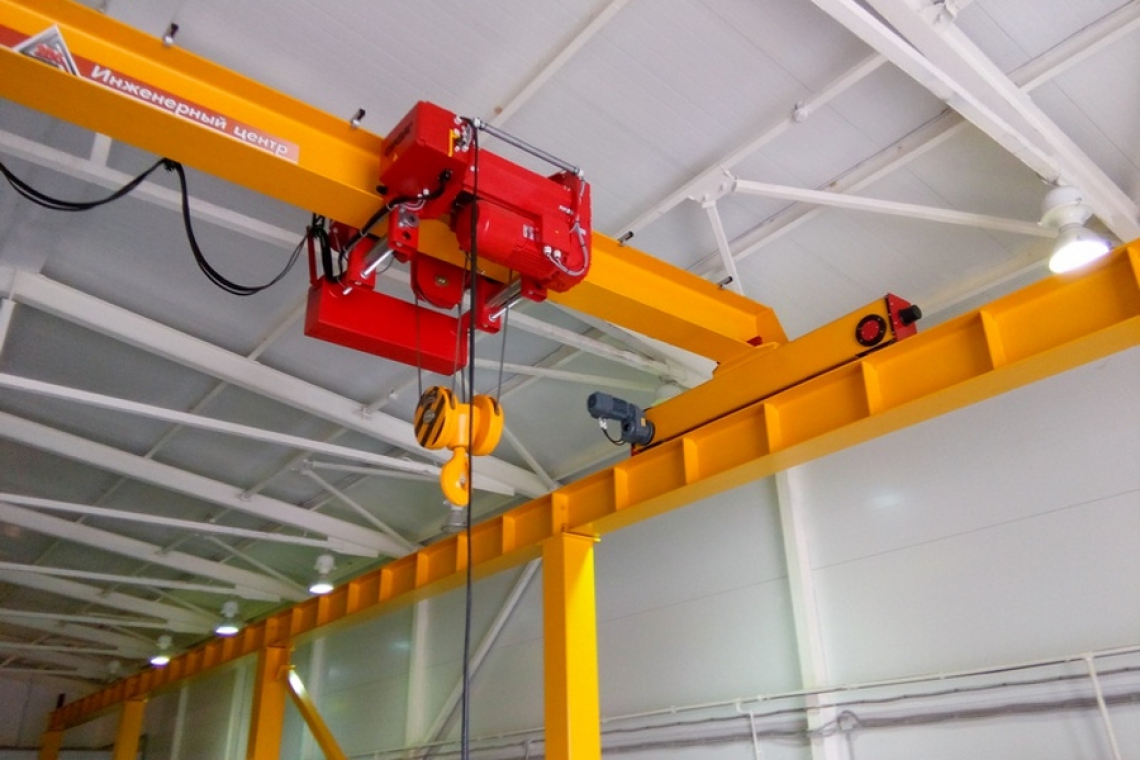

Справочно: Опорная кран-балка. В зависимости от особенностей конструкции, кран-балки классифицируются на опорные и подвесные. Конструктивно опорная кран-балка состоит из пролетной (несущей) балки, перемещающейся по ней электрической тали (тельфера), пульта управления и некоторого вспомогательного оборудования (ограничителя грузоподъемности, различных захватов для подъема груза и т.д.). По обоим концам пролетной балки также находятся так называемые «концевые» балки, служащие для перемещения тали по крановым путям. Кран-балка данного класса приводится в действие от ручного или электрического привода. Управление кран-балкой может осуществляться как непосредственно из кабины, так и снаружи, при помощи специальной кнопочной станции. Основная сфера ее использования – выполнение погрузочно-разгрузочных работ небольшой интенсивности в промышленных цеха и складах различных организаций.

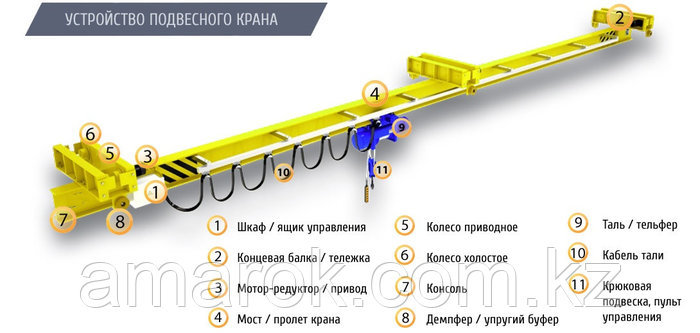

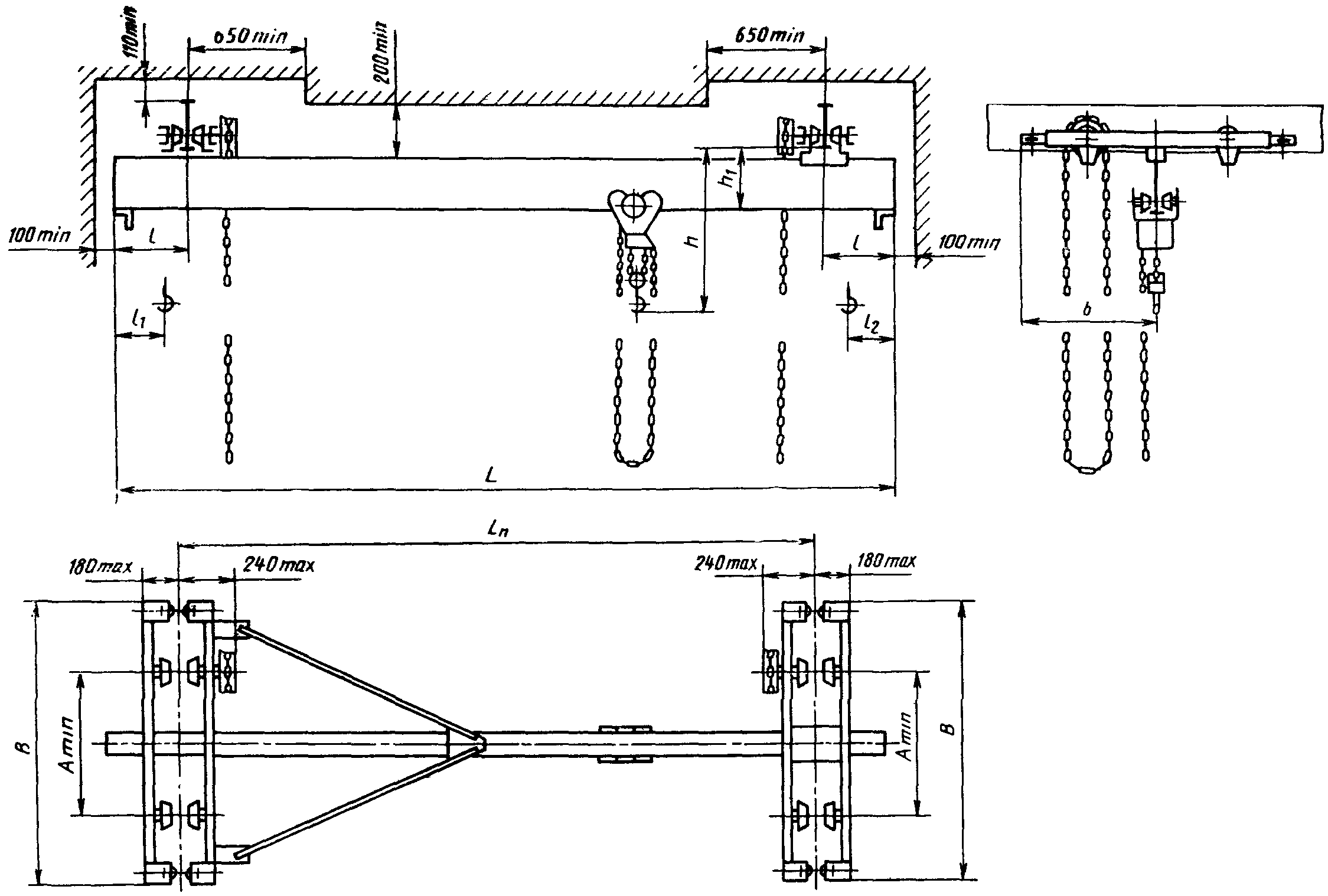

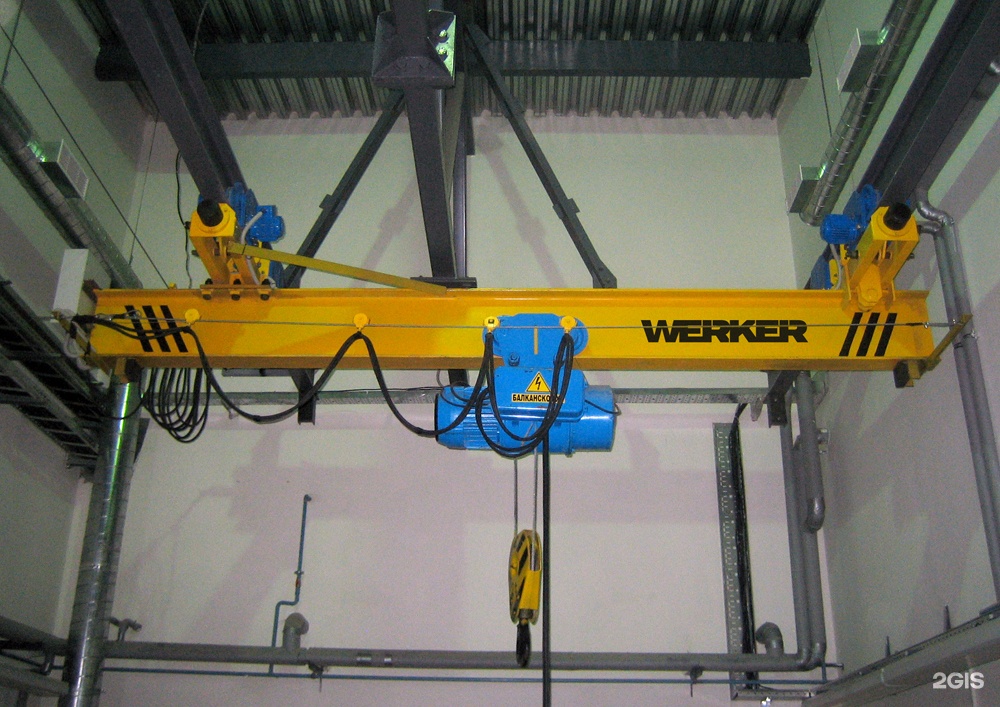

Справочно: подвесная кран-балка. Подвесная кран-балка представляет собой кран мостового типа, с ходовыми колесами концевых балок, опирающимися на подкрановые рельсы – двутавры. Двутавры, в свою очередь, монтируются в потолочные перекрытия помещений, в которых проводятся подъемно-транспортные или погрузочно-разгрузочные работы. Данная спецтехника состоит из пролетной балки, подъемного механизма (тали или тельфера), ходовых кареток, пульта управления и вспомогательного оборудования. Управление кран-балкой осуществляется, как правило, посредством кнопочной станции, снизу. Основными областями ее применения являются обслуживание крупного металлургического и энергетического оборудования, а также подъем средне- и крупногабаритных грузов на крановых эстакадах.



Оптимальная температура для эксплуатации кран-балки в РФ

Одно из многих преимуществ кран-балки состоит в том, что эксплуатировать ее можно в довольно сложных климатических условиях. Именно поэтому представленный агрегат столь популярен в разных сферах промышленности – его можно использовать в здании, на улице, в литейном цеху или в помещениях с крайне низкой температурой. Безусловно, конкретная модель устройства должна быть готова к подобным условиям, особенно, если речь идет о повышенной влажности, которая сопровождает низкие температуры. А значит, и выбирать следует, исходя из будущих условий эксплуатации.

Почему кран-балка может работать там, где другие виды техники дают сбой? Причина кроется в простоте конструкции агрегата. Большинство его частей изготовлены из металла, причем, мост, элементы передвижения и подъема – из стали с высокими прочностными характеристиками. Таким металлическим деталям и узлам не страшны ни высокие температуры, ни низкие. Главное, чтобы подвижные узлы были хорошо смазаны материалами, которые при морозе не становятся густыми.

Кран-балка в стандартном исполнении способна бесперебойно работать при температуре от -40 до +40 градусов. Это довольно широкий диапазон, поэтому стандартное исполнение пользуется наибольшей популярностью. Редко, когда требуется агрегат, способный эксплуатироваться в более суровых климатических условиях. Однако, если возникает подобная необходимость, то производитель может выпустить по спецзаказу клиента модель, которая может работать при температуре -60 градусов.

Следует помнить, что даже самая совершенная техника, приспособленная к сложным условиям, должна быть тщательным образом подготовлена. Если устройство может работать при сильном морозе, это еще не значит, что отпадает необходимость в профилактическом обслуживании и подготовительных работах перед наступлением морозов.

Прежде всего, следует подумать о крановщике. Если агрегат управляется с пульта, и этот пульт находится в помещении, то проблема отпадает сама собой. Однако при управлении с кабины, нужно убедиться в том, что:

• В кабине достаточно тепло, чтобы крановщик мог сосредоточиться на работе;
• В кабине присутствует и функционирует система вентиляции, ведь окна и двери будут плотно закрыты, и воздух извне поступать сможет только через вентиляцию;
• Стекла очищаются от наледи, иначе крановщик будет лишен хорошего обзора;
• Подъем в кабину безопасен, ступени не скользкие, и не вызывают риска падения работника.

Если предполагается работа при повышенных температурах, например, в литейном цеху или в летнее время на улице, то здесь тоже есть свои правила подготовки рабочего места машиниста. В частности, следует удостовериться, что климатическая техника исправлена, в кабине будет соблюдаться оптимальная температура, иначе для работника возникает риск теплового удара.

Перед переходом на работу в зимнее или летнее время, все узлы и механизмы кран-балки должны быть тщательно осмотрены и смазаны. Различные резиновые прокладки, уплотнители должны быть осмотрены, и в случае чего – заменены. Старая резина при жаре потрескается, а при минусовой температуре потеряет эластичность. Особенно важно уделить внимание электропроводке, иначе разрушение резиновой изоляции повлечет за собой короткое замыкание или станет причиной поражения работников током.

Также важно проверить тормозную систему, упоры. Известно, что при морозе рельсовые пути становятся более скользкими, соответственно, увеличивается тормозной путь. В связи с этим существуют ограничение по скорости при эксплуатации агрегата.

Полезная информация о кранах — Wazee Crane

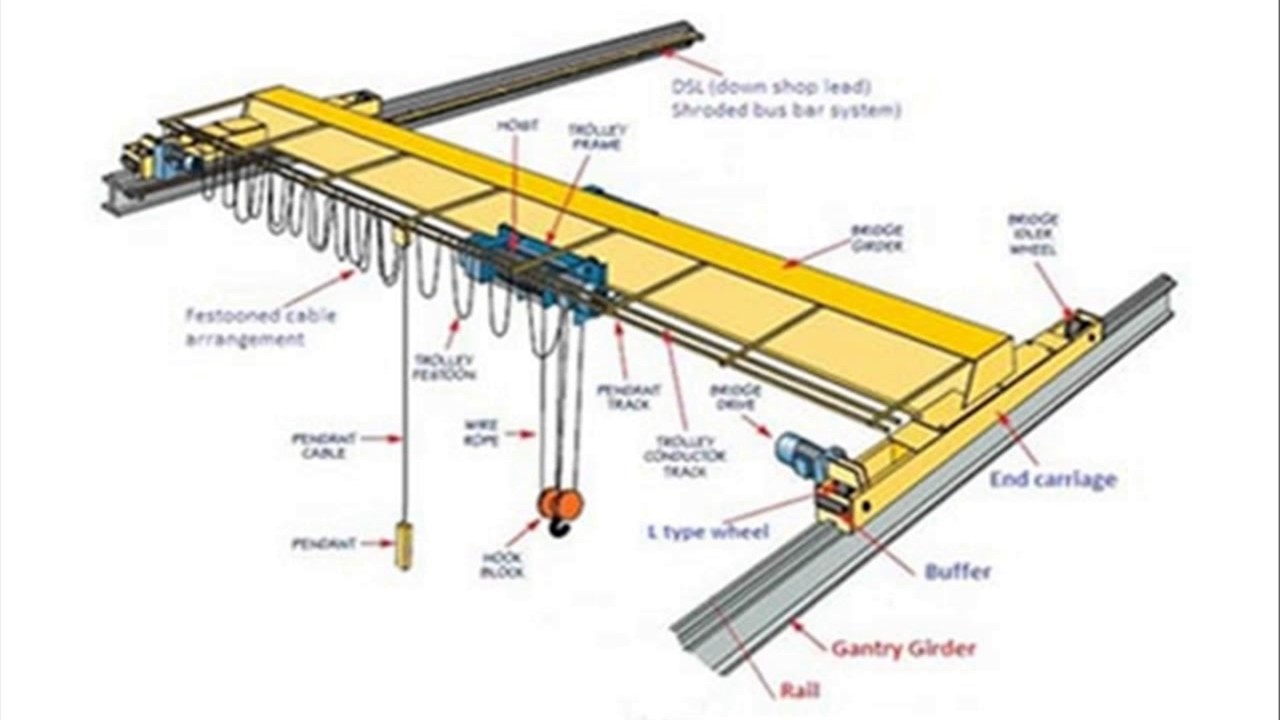

Определения кранов

Ниже приводится краткий список некоторых терминов, связанных с кранами и подъемниками. Мы надеемся, что это поможет вам в чтении спецификаций или сравнении оборудования.

ВСПОМОГАТЕЛЬНАЯ ПОДЪЕМНИК: Дополнительный подъемный механизм, обычно предназначенный для подъема более легких грузов с более высокой скоростью, чем у основного подъемного механизма.

ВСПОМОГАТЕЛЬНАЯ БЕРЛА (OUTRIGGER): Балка, расположенная параллельно основной балке для поддержки основания двигателя платформы, пультов управления кабины оператора и т. д., чтобы уменьшить скручивающие силы, которые такая нагрузка в противном случае воздействовала бы на главную балку.

ОЖИДАЕМЫЙ СРОК СЛУЖБЫ ПОДШИПНИКА: Срок службы L-10 подшипника качения — это минимальный ожидаемый срок службы в часах 90% группы подшипников, работающих при заданной скорости и нагрузке. Средний ожидаемый срок службы подшипников примерно в пять раз превышает срок службы L-10.

КОРОБНАЯ БЕРЛА/СЕЧЕНИЕ: Прямоугольное поперечное сечение балок, тележек или других элементов, заключенных с четырех сторон.

ТОРМОЗ: Устройство для замедления или остановки движения за счет трения или силы.

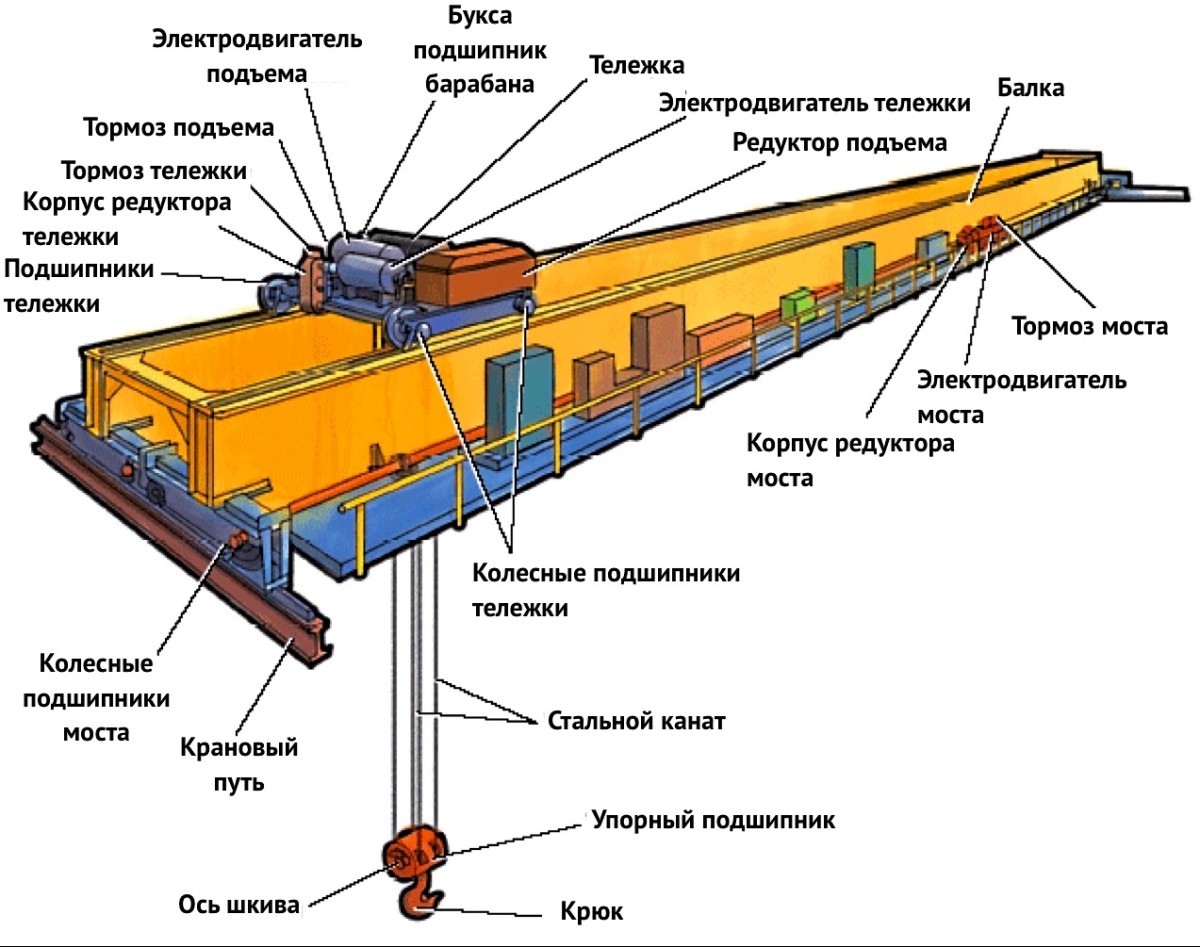

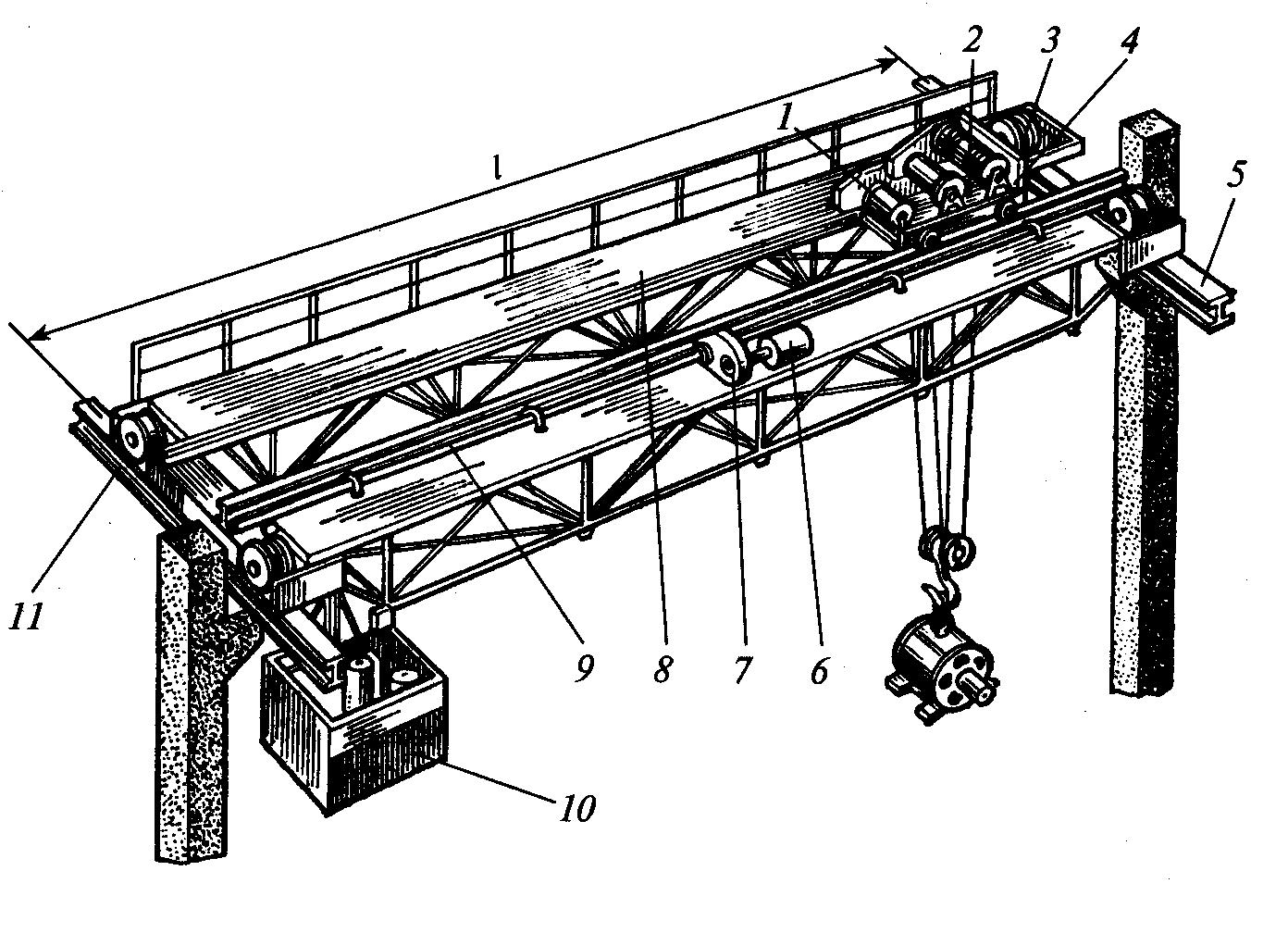

МОСТ: Часть мостового крана, состоящая из балки (балок), тележек, мостков и приводного механизма, которая несет тележку и перемещается в направлении, параллельном взлетно-посадочной полосе.

МОСТОВЫЕ ПРОВОДНИКИ: Электрические проводники, расположенные вдоль конструкции моста крана для обеспечения питания тележки.

БАМПЕРЫ (БУФЕР): Энергопоглощающее устройство для уменьшения удара, когда движущийся кран или тележка достигает конца разрешенного хода; или когда два движущихся крана или тележки соприкасаются.

КРАН С КАБИНОЙ: Кран, управляемый оператором в кабине, установленной на мосту или тележке.

РАЗГЛУШКА: Небольшой вертикальный изгиб вверх, придаваемый балкам для частичной компенсации прогиба из-за нагрузки на крюк и веса крана.

ГРУЗОПОДЪЕМНОСТЬ: Максимальная номинальная нагрузка (в тоннах), на которую рассчитан кран.

ЗАЗОР: Минимальное расстояние от края крана до ближайшего препятствия.

CMAA: Ассоциация производителей кранов Америки.

КОЛЛЕКТОРЫ: Контактные устройства для сбора тока с проводников взлетно-посадочной полосы или моста. Магистральные коллекторы монтируются на мосту для передачи тока от проводников ВПП, а троллейные коллекторы монтируются на тележке для передачи тока от проводников моста.

КОНТАКТОР МАГНИТНЫЙ: Электромагнитное устройство для повторного включения и отключения электрической цепи.

КОНТРОЛЛЕР: Устройство для регулирования заданным образом мощности, подаваемой на двигатель или другое оборудование.

НАКЛАДКА: Верхняя и нижняя пластины коробчатой ​​балки.

ПОПЕРЕЧНЫЙ ВАЛ: Вал, проходящий через мост и используемый для передачи крутящего момента от двигателя к ведущим колесам моста.

СТАТИСТИЧЕСКИЕ НАГРУЗКИ: Нагрузки на конструкцию, которые остаются в фиксированном положении относительно конструкции. На крановом мосту такие нагрузки включают в себя балки, ступени, поперечный вал, узлы привода, панели и т. д.

ПРОГИБЛЕНИЕ: Смещение из-за изгиба или скручивания в вертикальной или поперечной плоскости, вызванное действующими временными и стационарными нагрузками.

ДИАФРАГМА: Пластина или перегородка между противоположными частями элемента, служащая определенной цели в конструкции элемента.

МАКАМЕНТ КАБИНЫ: Отсек или платформа оператора на подвесном или радиоуправляемом кране, не имеющая стационарных электрических органов управления, в котором оператор может находиться, управляя краном с подвесного пульта или пульта дистанционного управления.

ЭЛЕКТРИЧЕСКИЙ ПОДВЕСНОЙ КРАН (E.O.T.): Машина с электрическим приводом для подъема, опускания и транспортировки грузов, состоящая из подвижного моста, несущего стационарный или подвижный подъемный механизм и перемещающегося по конструкции подвесного пути.

ЭЛЕКТРИЧЕСКАЯ ТОРМОЗНАЯ СИСТЕМА: Способ управления скоростью двигателя крана без использования фрикционного торможения.

ЗАКРЫТЫЙ ПРОВОДНИК (ПРОВОДНИКИ): проводник или группа проводников, в значительной степени закрытые для предотвращения случайного прикосновения.

КОРПУС: Корпус для размещения электрических компонентов, обычно определяемый классификационным номером NEMA.

КОНЦЕВОЙ ПОДХОД: Минимальное горизонтальное расстояние, параллельное взлетно-посадочной полосе, между крайними концами крана и осевой линией крюка..

КОНЦЕВАЯ ГРУЗОВАЯ МАШИНА: Блок, состоящий из рамы тележки, колес, подшипников, осей и т. д., поддерживающий балку моста.

ПОЛЕВАЯ ПРОВОДКА: Электропроводка, необходимая после монтажа крана.

ФИКСИРОВАННАЯ ОСЬ: Ось, закрепленная на грузовике и на которой вращается колесо.

НАПОЛЬНЫЙ КРАН: Подвесной кран, управляемый оператором на полу или на независимой платформе.

ПРОХОД: Проход с поручнями и бортиками, прикрепленный к мосту для доступа.

БЕРЛА: Основная горизонтальная балка кранового моста, поддерживающая тележку и концевые тележки.

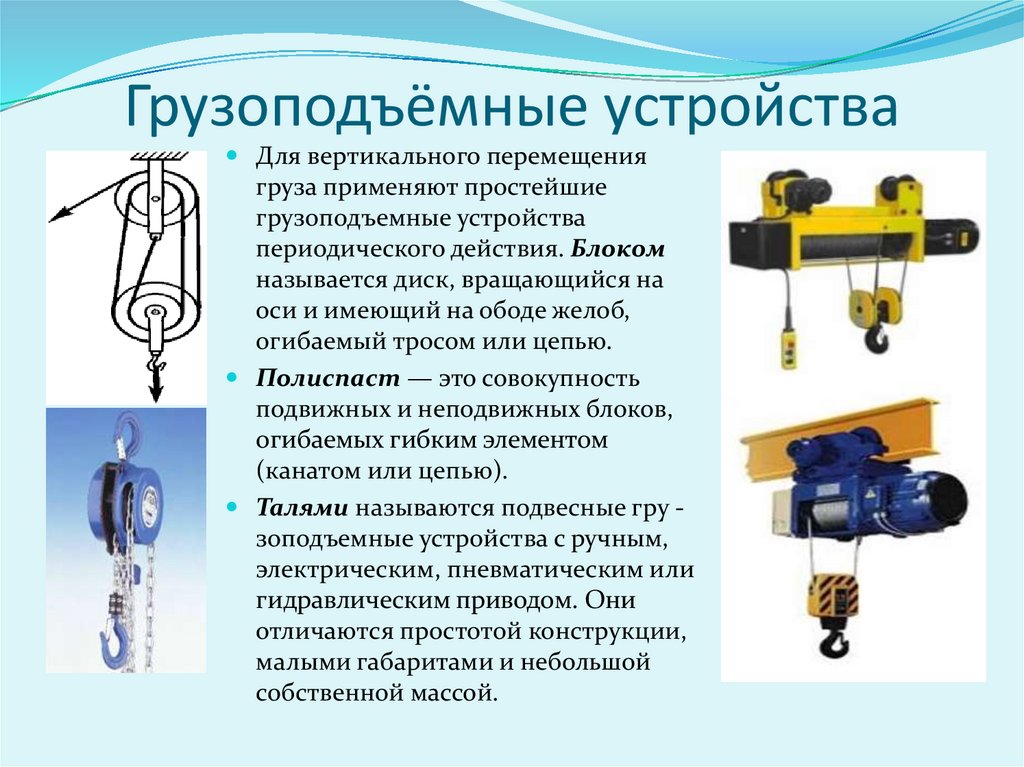

ПОДЪЕМ: Механизм, используемый для подъема и опускания груза.

СТОПОРНЫЙ ТОРМОЗ: Тормоз, автоматически предотвращающий движение при отключении питания. Минимальное расстояние по горизонтали между центром рельсового пути и крюком.

ПОДХОД К КРЮКУ: Минимальное расстояние по горизонтали между центром рельсового пути и крюком

ДОПУСК НА УДАР: Предполагается, что дополнительная нагрузка на крюк возникает в результате динамического воздействия динамической нагрузки.

БЛОКИРОВОЧНЫЙ КРАН: Кран, оборудованный устройством для выравнивания между балкой крана и шпорой или другой балкой крана.

ИНВЕРТОР (ПРИВОД ИЗМЕНЯЕМОЙ ЧАСТОТЫ): Метод управления, при котором фиксированное напряжение и частота сети преобразуются в трехфазную систему с бесступенчато регулируемым напряжением и частотой.

KSI: тысяч фунтов на квадратный дюйм — показатель интенсивности напряжения.

KIP: Единица силы, эквивалентная 1000 фунтов.

КОЛЕННАЯ СТЯЖКА: диагональный конструктивный элемент, соединяющий колонну здания и ферму крыши.

ПОДЪЕМ: Максимальное безопасное расстояние по вертикали, на которое могут перемещаться крюк, магнит или ковш.

ПОДЪЕМНЫЕ УСТРОЙСТВА: Ковши, магниты, захваты и другие дополнительные устройства, вес которых следует рассматривать как часть номинальной нагрузки, используемые для облегчения перемещения определенных типов грузов.

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ: Устройство, предназначенное для автоматического отключения питания на пределе или вблизи предела хода крана.

КОНТАКТОР ЛИНИИ: Контактор для отключения питания от линий питания.

ДЕЙСТВУЮЩАЯ НАГРУЗКА: Нагрузка, которая перемещается относительно рассматриваемой конструкции.

НЕСУЩАЯ ЧАСТЬ: Любая часть крана, в которой на индуцированное напряжение влияет нагрузка на крюк.

МАГНИТНОЕ УПРАВЛЕНИЕ: Устройство или система устройств, все основные функции которых управляются электромагнитами.

КОНТАКТОР МАГИСТРАЛЬНОЙ ЛИНИИ: Магнитный контактор, используемый в цепи питания, поступающей от коллекторов магистрали.

РАЗЪЕДИНЕНИЕ ГЛАВНОЙ ЛИНИИ: Ручной выключатель, размыкающий линии электропередач, идущие от коллекторов основной линии.

ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ: Устройство с ручным управлением, которое служит для управления работой контакторов и вспомогательных устройств электрического управления.

MATCH MARKING: Идентификация невзаимозаменяемых частей для повторной сборки после отгрузки.

КАБИНА ОПЕРАТОРА: Кабина оператора, из которой осуществляется управление движениями крана.

ЗАЩИТА ОТ ПЕРЕГРУЗКИ (ОТ ПЕРЕГРУЗКИ ПО ТОКУ): Устройство, работающее от чрезмерного тока, вызывающее и поддерживающее прерывание или уменьшение подачи тока на управляемое оборудование.

ЗАПАТЕНТОВАННАЯ ГУСЕНИЦА: Общий термин, относящийся к крановому и монорельсовому оборудованию, построенному в соответствии со спецификацией ММА с использованием композитной секции гусеницы с запатентованной формой нижней полки.

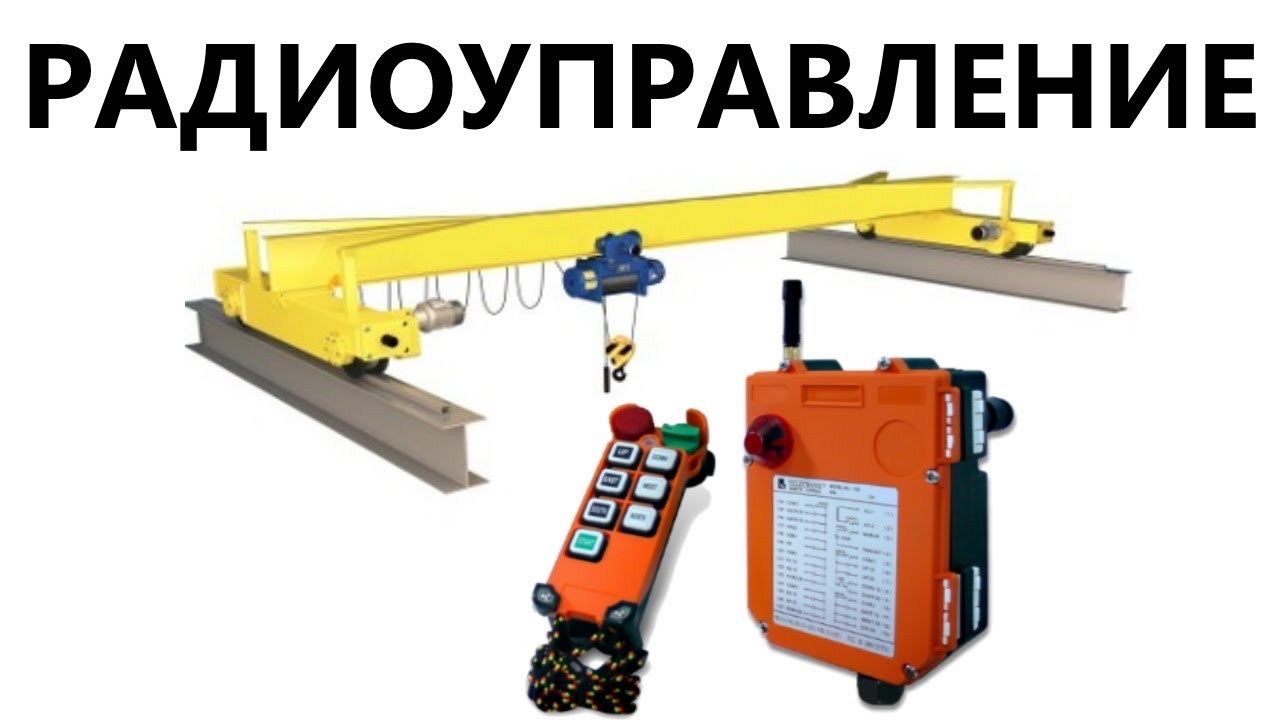

ПОДВЕСНАЯ КНОПОЧНАЯ СТАНЦИЯ: Средство, подвешенное к крану, для управления контроллерами с пола или другого уровня под краном.

ОБЫЧНОЕ РЕВЕРСИВНОЕ УПРАВЛЕНИЕ: Реверсивное управление, имеющее одинаковые характеристики для обоих направлений вращения двигателя.

ЗАЩИТНАЯ ПАНЕЛЬ: Узел, содержащий защиту от перегрузки и пониженного напряжения для всех перемещений крана.

НОМИНАЛЬНАЯ НАГРУЗКА: Максимальная нагрузка, на которую рассчитан кран.

НОМИНАЛЬНЫЕ РЕЗИСТОРЫ: Номинальные параметры, установленные NEMA, которые классифицируют резисторы в соответствии с процентом полного тока нагрузки в первой точке и рабочими циклами.

ВРАЩАЮЩАЯСЯ ОСЬ: Ось, которая вращается вместе с колесом.

ПОДЪЕЗДНАЯ ПОЛОСА: Рельсы, балки, кронштейны и каркас, на которых работает кран.

ПРОВОДНИКИ ПОДЗЕМНЫХ ПОЛОС: Основные проводники, установленные на подъездных путях или параллельно им, которые подают ток к крану.

ЖЕЛЕЗНОДОРОЖНАЯ ПОЛОСА: Рельс, поддерживаемый балками взлетно-посадочной полосы, по которым движется мост.

S-СЕЧЕНИЕ (S-ОБРАЗНАЯ БАЛКА/Двутавровая БАЛКА): Стандартная форма балки, определенная Американским институтом стальных конструкций.

ПРЕДОХРАНИТЕЛЬНАЯ ПРОУШИНА: Механическое устройство, надежно закрепленное на концевом хомуте тележки или тележки, которое ограничивает падение крана или тележки в случае поломки колеса или оси.

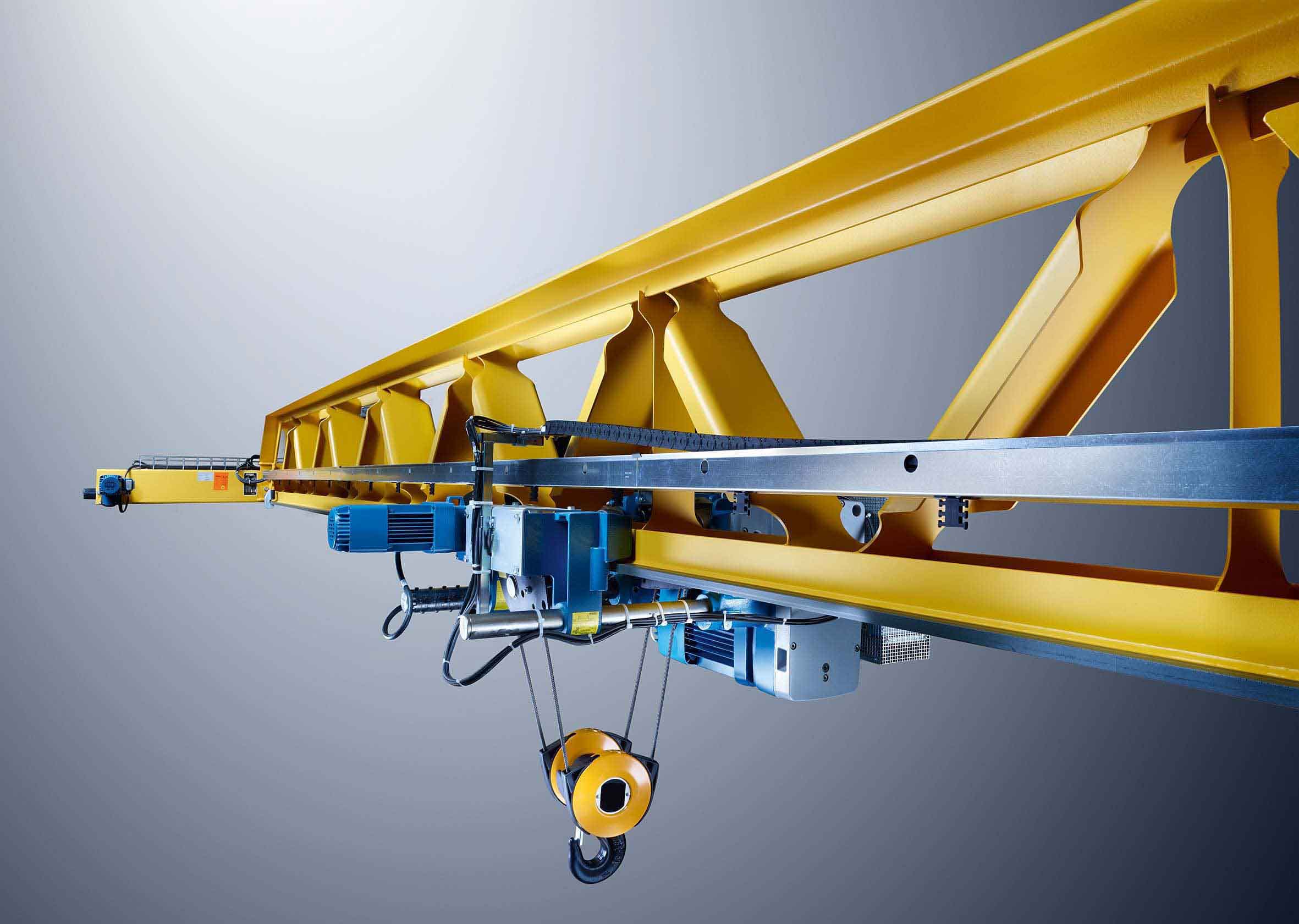

ОДНОБАЛОЧНЫЙ КРАН: Электрический мостовой кран, имеющий одну главную балку, которая поддерживает стационарную лебедку, установленную на ходовой тележке. Вспомогательная балка может быть предусмотрена для уменьшения напряжения кручения на основной балке.

ПРОЛЕТ: Расстояние по горизонтали от центра до центра рельсов или балок взлетно-посадочной полосы.

СТАТИЧЕСКОЕ УПРАВЛЕНИЕ: Метод переключения электрических цепей без использования контактов.

СТУПЕНИЧНАЯ: Тип системы управления с тремя или более точками скорости.

СТОП: Устройство для ограничения движения тележки или кранового моста. Это устройство обычно крепится к стационарной конструкции и, как правило, не обладает способностью поглощать энергию.

ПРОЧНОСТЬ, СРЕДНЯЯ КОНЕЧНАЯ: Средняя сила растяжения на единицу площади поперечного сечения, необходимая для разрыва материала, определенная в ходе испытаний.

НАПРЯЖЕНИЕ: Нагрузка или сила на единицу площади, стремящаяся деформировать материал, обычно выражаемая в фунтах на квадратный дюйм.

SWEEP: максимальное боковое отклонение от прямолинейности элемента конструкции, измеренное под прямым углом к ​​оси Y-Y.

ВЕРХНЕХОДОВОЙ КРАН: Электрический мостовой кран, концевые тележки которого опираются на рельсы, прикрепленные к верхней части подкранового пути.

КРУТЯЩИЙ МОМЕНТ, ПОЛНАЯ НАГРУЗКА (МОТОР): Крутящий момент, создаваемый двигателем при его номинальной мощности и скорости.

ПОДВЕСНОЙ КРАН: Электрический мостовой кран, концевые тележки которого опираются на рельсы, прикрепленные к нижним полкам балок; или с опорой на нижние полки балок. Эти балки составляют подкрановый путь.

ЗАЩИТА ОТ ПОНИЖЕННОГО НАПРЯЖЕНИЯ: Устройство, срабатывающее при снижении или исчезновении напряжения, вызывает и поддерживает прерывание питания в главной цепи.

ЧАСТОТНЫЙ ПРИВОД: Метод управления, с помощью которого можно регулировать напряжение и частоту питания двигателя.

ПАДЕНИЕ НАПРЯЖЕНИЯ: Падение напряжения в электрическом проводнике между ответвлениями питания и ответвлениями нагрузки.

W СЕЧЕНИЕ (W-ОБРАЗНАЯ БАЛКА): Форма балки с широкими полками, определенная Американским институтом стальных конструкций.

ПЕРЕКРЫТАЯ ПЛАСТИНА: Вертикальная пластина, соединяющая верхнюю и нижнюю полки или накладки балки.

КОЛЕСНАЯ БАЗА: Расстояние от центра до центра крайних колес.

НАГРУЗКА НА КОЛЕСА: Нагрузка без воздействия на любое колесо, когда тележка и поднятый груз (номинальная грузоподъемность) расположены на мосту так, чтобы обеспечить максимальную нагрузку.

Вот несколько ссылок на полезные группы и организации.

Cranebuzz.com: получите беспристрастную информацию, которая поможет вам принимать качественные решения о покупке мостового крана

Терминология мостовых кранов | Konecranes

Общие термины и описания мостовых кранов.

A

ВСПОМОГАТЕЛЬНАЯ ПОДЪЕМНИК: Дополнительный подъемный механизм обычно имеет меньшую грузоподъемность и более высокую скорость, чем основной подъемный механизм.

ОСЬ, ФИКСИРОВАННАЯ: Вал, закрепленный в концевой тележке и вокруг которого вращается колесо.

ОСЬ, ВРАЩАЮЩАЯСЯ: Вал, закрепленный в колесе и вращающийся на подшипниках, закрепленных в концевой тележке.

B

СРОК СЛУЖБЫ ПОДШИПНИКА: Срок службы антифрикционного подшипника B-10 — это минимальный ожидаемый срок службы в часах 90% группы подшипников, работающих при заданной скорости и нагрузке.

ПОДШИПНИК, СМАЗАННЫЙ НА СРОК СЛУЖБЫ: Подшипник качения с уплотнениями и высокостабильной устойчивой к окислению смазкой, обеспечивающей работу подшипника без повторной смазки в течение не менее указанного срока службы B-10.

БЛОК, НАГРУЗКА: Сборка крюка, вертлюга, подшипников, шкивов, штифтов и рамы, подвешенных к подъемным канатам. В блоке «короткого типа» крюк и шкивы установлены на одном элементе, называемом вертлюгом. В блоке «длинного типа» крюк и шкивы установлены на отдельных элементах. (Опорный элемент для шкивов называется штифтом шкива, а опорный элемент для крюка называется цапфой.)

БЛОК, ВЕРХНИЙ: Неподвижный узел из шкивов, подшипников, штифтов и рамы, расположенный на поперечинах тележки и поддерживающий грузовой блок и его груз с помощью канатов.

ТЕЛЕЖКА: Тележка с коротким концом, прикрепленная к концу одной балки (или к соединительному элементу, если на балку используется более одной тележки). Этот тип концевой тележки используется, когда крану требуется более четырех колес из-за конструкции пути.

ТЕЛЕЖКА, ВЫРАВНИВАЮЩАЯ: Тележка с коротким концом, гибко соединенная с одной балкой (или соединительным элементом) с помощью пальца, на котором тележка может колебаться, чтобы уравнять нагрузку на два колеса тележки. В этой конструкции используется очень жесткая концевая связь между балками.

ТЕЛЕЖКА, ФИКСИРОВАННАЯ: Тележка с коротким концом, жестко соединенная с одной балкой. Между балками используется гибкая концевая стяжка, позволяющая уравнять нагрузки на колеса за счет отклонения балок при кручении и изгиба концевой стяжки.

СТРЕЛА (КОЗЛОВЫХ КРАНОВ): Удлинение пути тележки, которое можно поднимать или втягивать для получения свободного пространства для движения козла.

СТРЕЛА (МОСТОВЫХ КРАНОВ): Горизонтальный элемент, установленный на тележке, позволяющий поднимать и опускать груз в точке, отличной от точки, находящейся непосредственно под подъемным барабаном или тележкой.

ТОРМОЗ: Устройство, отличное от двигателя, используемое для замедления или остановки движения за счет трения или силы.

ТОРМОЗ ВИХРЕВОГО ТОКА: Устройство для управления скоростью груза в направлении подъема или опускания путем приложения дополнительной нагрузки к двигателю. Эта нагрузка возникает в результате взаимодействия магнитных полей, создаваемых регулируемым постоянным током в обмотках статора, и индуктивными токами в роторе.

ТОРМОЗ, СТОПОРНЫЙ: Фрикционный тормоз для подъемника, который автоматически срабатывает и предотвращает движение при отключении питания тормоза.

ТОРМОЗ, МЕХАНИЧЕСКАЯ НАГРУЗКА: Автоматический тип фрикционного тормоза, используемый для управления нагрузками в направлении опускания. Это однонаправленное устройство требует крутящего момента от двигателя для опускания груза, но не создает дополнительной нагрузки на двигатель при подъеме груза.

СТОЯНОЧНЫЙ ТОРМОЗ: Фрикционный тормоз для моста или тележки, автоматически срабатывающий при отключении питания крана.

ТОРМОЖЕНИЕ, УПРАВЛЕНИЕ: Способ управления скоростью путем отвода энергии от движущегося тела или передачи энергии в противоположном направлении.

ТОРМОЖЕНИЕ, ПРОТИВОМОМЕНТ (ЗАГЛУШЕНИЕ): Метод управления скоростью путем изменения полярности или последовательности фаз сетевого напряжения двигателя для создания крутящего момента в направлении, противоположном вращению двигателя.

ТОРМОЖЕНИЕ, ДИНАМИЧЕСКОЕ: Метод управления скоростью с использованием двигателя в качестве генератора, при этом энергия рассеивается в резисторах.

ТОРМОЖЕНИЕ ВИХРЕВЫМ ТОКОМ: Способ регулирования или снижения скорости с помощью электрического индукционного тормоза нагрузки.

ТОРМОЖЕНИЕ, АВАРИЙНОЕ: Метод торможения привода при отсутствии питания. Тормозное усилие может устанавливаться в результате действия оператора или автоматически при отключении питания привода.

ТОРМОЗНАЯ ГИДРАВЛИЧЕСКАЯ: Способ регулирования или снижения скорости посредством вытеснения жидкости.

ТОРМОЗНЫЕ СРЕДСТВА: Метод или устройство, используемые для остановки/удержания движения за счет трения или силы.

ТОРМОЗ, МЕХАНИЧЕСКИЙ: Метод контроля или снижения скорости за счет трения.

ТОРМОЗ ПНЕВМАТИЧЕСКИЙ: Способ регулирования или снижения скорости с помощью сжатого газа.

ТОРМОЖЕНИЕ, РЕГЕНЕРАТИВНОЕ: Метод управления скоростью, при котором электрическая энергия, вырабатываемая двигателем, возвращается в энергосистему.

ТОРМОЖЕНИЕ, ОБСЛУЖИВАНИЕ: Способ замедления движения крана при нормальной работе.

МОСТ: Часть крана, состоящая из одной или нескольких балок, тележек, концевых стяжек, пешеходных дорожек и приводного механизма, которая несет тележку или тележки.

ПЕРЕМЕЩЕНИЕ МОСТА: Движение крана в направлении, параллельном подкрановому пути.

БАМПЕР (БУФЕР): Устройство для уменьшения удара, когда движущийся кран или тележка достигает конца своего разрешенного хода, или когда два движущихся крана или тележки входят в контакт. Это устройство может быть прикреплено к мосту, тележке или остановке взлетно-посадочной полосы.

C

Кабина: Кабина оператора, используемая для управления краном.

КАБИНА, ОБЫЧНАЯ: Кабина оператора, используемая для управления краном с кабиной.

КАБИНА, СКЕЛЕТ: Кабина оператора, используемая для периодического управления кабиной крана с обычным напольным или дистанционным управлением.

ИЗГИБ: Небольшой вертикальный изгиб, придаваемый балкам для частичной компенсации прогиба из-за номинальной нагрузки и веса частей крана.

КОНСОЛЬНАЯ РАМА: Элемент конструкции, поддерживающий тележку настенного крана,

ЗАЗОР: Минимальное расстояние от любой части крана до точки ближайшего препятствия.

КОЛЛЕКТОРЫ ТОКА: Контактные устройства для сбора тока с проводников взлетно-посадочной полосы или моста.

ПРОВОДНИКИ, МОСТ: Электрические проводники, расположенные вдоль конструкции моста крана, которые передают управляющие сигналы и питание на тележку (тележки).

ПРОВОДНИКИ ПОДПОЛЬНЫЕ (ГЛАВНЫЕ): Электрические проводники, расположенные вдоль подкранового пути, которые передают сигналы управления и питание крану.

КОНТРОЛЛЕР: Устройство или группа устройств, которые служат для управления заданным образом мощностью, подаваемой непосредственно на устройство, к которому оно подключено.

КОНТРОЛЛЕР, РУЧНОЙ: Контроллер, все основные функции которого выполняются устройствами, управляемыми вручную.

КОНТРОЛЛЕР, ВОЗВРАТНАЯ ПРУЖИНА: Контроллер, который при отпускании автоматически возвращается в нейтральное (выключенное) положение.

ПАНЕЛЬ УПРАВЛЕНИЯ: Сборка компонентов (магнитных, статических, гидравлических, пневматических и т. д.), которые регулируют поток энергии к двигателю или другому оборудованию или от него в ответ на сигналы главного выключателя, кнопочной станции, пульта дистанционного управления, автоматической программы или другого подобного устройства.

ПРОТИВОМОМЕНТ: Метод управления, при котором мощность двигателя реверсируется для создания крутящего момента в направлении, противоположном вращению двигателя.

НАКЛАДКА: Верхняя или нижняя пластина коробчатой ​​балки.

КРАН: Машина для подъема и опускания груза и перемещения его по горизонтали, при этом подъемный механизм является составной частью машины.

КРАН, АВТОМАТИЧЕСКИЙ: Кран, который при активации работает в соответствии с заданным циклом или циклами.

КРАН С КАБИННЫМ УПРАВЛЕНИЕМ: Кран, движения которого контролируются оператором с помощью контроллеров, расположенных в кабине, прикрепленной к крану.

КРАН, КОНСОЛЬНЫЙ ПОРТАЛ: Козловой или полукозловой кран, в котором мостовые балки или фермы проходят поперечно за пределы подкранового пути с одной или обеих сторон.

КРАН НАПОЛЬНЫЙ: Кран, движения которого контролируются оператором с помощью контроллеров, находящихся на подвесной станции, подвешенной к крану.

КРАН ПОРТАЛЬНЫЙ: Кран, аналогичный мостовому крану, за исключением того, что мост для перевозки тележки или тележек жестко поддерживается на двух или более опорах, передвигающихся по фиксированным рельсам или другому пути.

КРАН ДЛЯ ПЕРЕМЕЩЕНИЯ ГОРЯЧИХ РАСПЛАВЛЕННЫХ МАТЕРИАЛОВ (КОВШ): Мостовой кран, используемый для транспортировки или заливки расплавленного материала.

КРАН С РУЧНЫМ УПРАВЛЕНИЕМ: Кран, подъемный механизм которого приводится в движение за счет натяжения бесконечной цепи, или механизм перемещения которого приводится в действие таким же образом или за счет ручного перемещения груза или крюка.

КРАН, НАРУЖНЫЙ: Мостовой или козловой кран, который работает на открытом воздухе и для которого нет условий для хранения в зоне, обеспечивающей защиту крана от погодных условий. Крытый кран, который может периодически работать на открытом воздухе, не классифицируется как открытый кран.

КРАН, КОНТЕЙНЕРНЫЙ КОНТЕЙНЕРНЫЙ: Козловой кран особого типа с большим пролетом и длинными опорами, обычно используемый для хранения сыпучих материалов, таких как руда, уголь, известняк или песок. Этот тип крана обычно имеет один или два конца консольной балки со сквозными опорами.

КРАН ПОДВЕСНОЙ: Кран с однобалочным или многобалочным разводным мостом, несущий подвижный или неподвижный подъемный механизм и перемещающийся по подвесной неподвижной конструкции пути.

КРАН, ПОЛЯРНЫЙ: Мостовой или козловой кран, передвигающийся по кольцевому пути.

КРАН С МЕХАНИЧЕСКИМ ПРИВОДОМ: Кран, механизм которого приводится в действие электрическим, пневматическим, гидравлическим двигателем или двигателем внутреннего сгорания.

КРАН С ПУЛЬПИНОМ: Кран, движения которого контролируются оператором с помощью контроллеров, расположенных в диспетчерской или стационарной или подвижной кабине или платформе, которые не зависят от крана.

КРАН С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ: Кран, движения которого контролируются оператором с помощью контроллеров, содержащихся в переносной рабочей станции, не прикрепленной к крану.

КРАН ПОЛУПОРТЕЛЬНЫЙ: Портал, один конец моста которого жестко опирается на одну или несколько опор, передвигающихся по фиксированному рельсу или взлетно-посадочной полосе, а другой конец моста опирается на концевую тележку, движущуюся по эстакаде или взлетно-посадочной полосе.

КРАН, РЕЗЕРВНЫЙ: Кран, не работающий регулярно, который используется время от времени или с перерывами по мере необходимости.

КРАН НАСТЕННЫЙ: Кран с консольной рамой с тележкой или без тележки, поддерживаемый боковой стеной или линией колонн здания. Это передвижной тип и работает на взлетно-посадочной полосе, прикрепленной к боковой стене или колоннам.

КРИТИЧЕСКАЯ НАГРУЗКА: Согласно определению Комиссии по ядерному регулированию, «критическая нагрузка — это нагрузка такой величины или типа, падение которой при определенных условиях может привести к повреждению, ведущему к неприемлемому выбросу радиоактивности, или ухудшить возможность безопасного останова станции».

МАЛАЯ СКОРОСТЬ: Очень низкая, постоянная, непрерывная, фиксированная скорость движения подъемника, тележки или моста: обычно устанавливается на уровне от 1% до 10% нормальной скорости при полной нагрузке.

D

ПРОГИБ, СТАТИЧЕСКАЯ НАГРУЗКА: Вертикальное смещение балки моста из-за собственного веса плюс вес постоянно прикрепленных к ней частей, таких как пешеходная дорожка, приводной механизм, двигатель и панели управления. Отклонение статической нагрузки полностью компенсируется прогибом балки.

ПРОГИБ, ДЕЙСТВУЮЩАЯ НАГРУЗКА: Вертикальное смещение балки моста из-за веса тележки плюс номинальная нагрузка.

НАЗНАЧЕННОЕ ЛИЦО: Лицо, выбранное или назначенное работодателем или представителем работодателя как компетентное для выполнения определенных обязанностей.

ДИАФРАГМА: Вертикальная пластина (или канал) между стенками балки, которая служит для поддержки верхней накладки
и мостового рельса и для передачи усилий колес тележки на стенки.

ТОЧКА ДРЕЙФА: Точка на главном выключателе движения или на ручном контроллере, который удерживает тормоз] отпущенным, когда двигатель обесточен. Это позволяет двигаться по инерции.

ПРИВОД: Сборка двигателя и редуктора, используемая для приведения в движение моста или тележки.

БАРАБАН: Цилиндрический элемент, вокруг которого наматываются канаты для подъема или опускания груза.

ДИНАМИЧЕСКИЙ: Метод управления скоростью с использованием двигателя в качестве генератора, при этом энергия рассеивается в резисторах.

E

ВИХРЕВЫЕ ТОКИ: Способ регулирования или снижения скорости с помощью электрического индукционного тормоза нагрузки.

КОНЦЕВАЯ СТЯЖКА: Элемент конструкции, соединяющий концы балок моста для поддержания прямоугольности моста.

КОНЕЧНАЯ ТЕЛЕЖКА: Сборка, состоящая из конструктивных элементов, колес, подшипников, осей и т. д., которая поддерживает балку(и) моста или поперечину(и) тележки

ЭКВАЛАЙЗЕР: Устройство, компенсирующее неравную длину или растяжение каната.

ВОЗДЕЙСТВИЕ: Применяется к опасным объектам, не огражденным или изолированным, и с которыми можно непреднамеренно соприкоснуться.

F

УГОЛ КОНСТРУКЦИИ: Угол, образованный проволочным канатом и канавкой барабана или канавкой шкива в плоскости, содержащей проволочный канат и параллельной оси барабана или шкива.

ПРОХОД: Дорожка с поручнями и бортиками, прикрепленная к мосту или тележке для доступа.

Г

ПОРТАЛЬНАЯ ОПОРА: Конструктивный элемент, поддерживающий мостовую балку или торцевую анкерную балку от порога.

КАЛИБРОВКА: Расстояние по горизонтали от центра до центра рельсов моста.

БАЛКА, МОСТ: Основная горизонтальная балка (балки) крана, поддерживающая тележку, опирается на концевые тележки и расположена перпендикулярно взлетно-посадочной полосе.

БАЛКА, ПРИВОД (БЕРЛА «A»/«G1»): Балка моста, к которой крепятся двигатель моста и редуктор(ы). Для кранов, имеющих привод на каждой балке, это балка, к которой крепятся пульты управления и/или кабина.

БЕРЛА, НАВЕСНАЯ (БЕРЛА «B»/«G2»): Балка моста, к которой не прикреплен мостовой привод, но которая обычно несет кондукторы моста.

БЕРЛА ВЗЛЕТНО-ПРОСТРАННОГО ПОЛОСА: Горизонтальная балка, прикрепленная к колоннам здания уменьшают силы кручения, которые в противном случае могут возникнуть при таких нагрузках.

H

ПОДЪЕМНИК: Механизм, используемый для подъема или опускания груза.

ПОДЪЕМ ВСПОМОГАТЕЛЬНЫЙ: Дополнительный подъемный механизм, обычно предназначенный для перемещения более легких грузов с более высокой скоростью, чем основной подъемный механизм.

ПОДЪЕМ ГЛАВНЫЙ: Основной подъемный механизм предназначен для подъема и опускания номинальной нагрузки крана.

ДВИЖЕНИЕ ПОДЪЕМА: Движение, которое поднимает или опускает груз.

ПОДХОД К КРЮКУ, КОНЕЦ: Минимальное горизонтальное расстояние, параллельное взлетно-посадочной полосе, между осевой линией крюка и поверхностью стены (или колонн) в конце здания.

ПОДХОД К КРЮКУ, БОКОВОЙ: Минимальное расстояние по горизонтали, перпендикулярное взлетно-посадочной полосе, между осевой линией крюка (основного или вспомогательного) и осевой линией рельса взлетно-посадочной полосы.

КРЮЧОК С ЗАЩЕЛКОЙ: Тип крюка с механическим устройством для закрытия горловины крюка.

I

ДЮЙМЫ (ДЮЙМЫ): См. «толчок». Часто используется неправильно для обозначения «ползучей скорости».

J

JOG (INCH): Для перемещения крюка, тележки или моста сериями коротких, прерывистых шагов посредством мгновенного срабатывания контроллера.

L

ЛЕВЫЙ КОНЕЦ: Ссылка на детали или размеры, расположенные слева от наблюдателя от осевой линии пролета, если смотреть в сторону приводной балки крана.

ПОДЪЕМ (ХОД КРЮКА): Максимальное расстояние по вертикали, на которое может перемещаться крюк, определяемое длиной каната и/или количеством канавок на барабане.

ПОДЪЕМНЫЕ УСТРОЙСТВА: Устройства, которые не запасаются на подъемных канатах, такие как прицепные ковши, магниты, грейферы и другие дополнительные устройства, используемые для облегчения работы с определенными типами грузов. Вес этих устройств следует рассматривать как часть номинальной нагрузки.

ОГРАНИЧИТЕЛЬНОЕ УСТРОЙСТВО: Устройство, которое приводится в действие какой-либо частью или движением механического подъемника, тележки или моста для ограничения движения.

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ: Электрическое устройство, которое приводится в действие мостом, тележкой или подъемником для отключения цепи, создания новой цепи или подачи предупреждения.

НАГРУЗКА: Общий дополнительный вес грузового блока или крюка.

НАГРУЗКА, ПОСТОЯННАЯ: Нагрузка на часть крана, которая остается в фиксированном положении относительно рассматриваемого элемента.

НАГРУЗКА, ДЕЙСТВУЮЩАЯ: Нагрузка, которая перемещается или изменяется относительно рассматриваемого стержня. Для тележки динамическая нагрузка состоит из номинальной нагрузки и веса блока. Для моста динамическая нагрузка состоит из номинальной нагрузки и веса тележки.

НАГРУЗКА, НОМИНАЛЬНАЯ: Максимальная статическая вертикальная нагрузка, на которую рассчитан кран или отдельный подъемник.

НАГРУЗОЧНЫЙ БЛОК: Сборка крюка или скобы, вертлюга, подшипника, шкивов, штифтов и рамы, подвешенных на подъемном канате или грузовой цепи. Это должно включать любые приспособления, запасенные в подъемных канатах.

ПЛАВАЮЩАЯ НАГРУЗКА: Система управления, которая обеспечивает бесступенчатую работу подъемника в направлении подъема или опускания в диапазоне около 04% от полной номинальной скорости, а также позволяет на очень короткое время подвешивать груз неподвижно с отпущенным стопорным тормозом(ами).

БЛОКИРОВКА/БИРЖКА: Установка замка/бирки на энергоизолирующее устройство в соответствии с установленной процедурой.

M

ГЛАВНЫЙ ПОДЪЕМ: Основной подъемный механизм предназначен для движения накатом. подъем и опускание номинальной нагрузки.

ГЛАВНАЯ ТЕЛЕЖКА: Тележка с прикрепленной к ней кабиной оператора.

ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ: Устройство с ручным управлением, которое управляет работой контакторов и/или вспомогательных устройств электрического управления.

МЕХАНИЧЕСКИЙ: Метод контроля или снижения скорости за счет трения.

ПОСЫЛЬНЫЙ ПУТЬ: Горизонтальный элемент, установленный вдоль поручня или балки, поддерживающий подвижные держатели, к которым подвешены гирлянды из проволоки. Провода с гирляндами могут использоваться для передачи тока от моста к тележке или от моста к подвесному блоку управления.

N

МЕХАНИЧЕСКИЙ ПРИВОД БЕЗ НАКАТА: Привод, который автоматически приводит к замедлению тележки или моста при отсутствии питания.

НОРМАЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

• КРАНЫ С КАБИНОЙ: Условия, при которых кран выполняет функции, предусмотренные первоначальным проектом. В этих условиях оператор находится за рабочими органами управления, а других людей на кране нет.
• НАПОЛЬНЫЕ КРАНЫ: Условия, при которых кран выполняет функции, предусмотренные первоначальным проектом. В этих условиях оператор находится у органов управления, которые прикреплены к крану, но управляются оператором вне крана, а на кране нет человека.
• КРАНЫ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ: Условия, при которых кран выполняет функции, предусмотренные первоначальным проектом. В этих условиях оператор находится за рабочими органами управления, не прикрепленными к какой-либо части крана.

O

ПЕРЕГРУЗКА: Любая нагрузка на крюк, превышающая номинальную нагрузку.

P

ЧАСТИ ЛИНИИ: Количество строп каната, поддерживающих грузовой блок.

ПОДВЕСНАЯ СТАНЦИЯ: Элементы управления, подвешенные к крану, для управления агрегатом с пола.

ДИАМЕТР ШАГА: Расстояние, измеренное через центр барабана или шкива, от центра до центра каната, проходящего по периферии барабана или шкива.

ЗАГЛУШКА: Для управления контроллером таким образом, чтобы полярность напряжения сети двигателя или последовательность фаз менялись до того, как вращение двигателя было остановлено, тем самым создавая противодействующий крутящий момент, который действует как замедляющая сила.

РЕЛЕ ЗАГРУЗКИ: Реле тока, используемое на панели управления моста или тележки, которое измеряет ток во вторичной цепи двигателя переменного тока и ограничивает обратный крутящий момент двигателя до первой контрольной точки, пока вращение двигателя не остановится. В панели управления постоянного тока реле выполняет ту же функцию, устанавливая запатентованное

ПЕРВИЧНОЕ ВЕРХНЕЕ ПРЕДЕЛЬНОЕ УСТРОЙСТВО: Первое устройство, которое при срабатывании ограничивает подъемное движение в направлении вверх.

R

РЕЛЬС, МОСТ: Путь, поддерживаемый балкой(ами) моста, по которой движется тележка.

ЖЕЛЕЗНОДОРОЖНЫЙ ПОДЪЕМ: Путь, поддерживаемый подкрановыми балками, по которому перемещается кран.

ЖЕЛЕЗНОДОРОЖНАЯ МАШИНА: Устройство, прикрепленное к крану и расположенное перед ведущими колесами крана, для устранения препятствий.

НОМИНАЛЬНАЯ НАГРУЗКА (ГРУЗОПОДЪЕМНОСТЬ): Максимальная грузоподъемность, указанная изготовителем, для которой требуется кран или 9Подъемник 0473 спроектирован и изготовлен.

ПРАВЫЙ КОНЕЦ: Ссылка на детали или размеры, расположенные справа от наблюдателя от осевой линии пролета, если смотреть в сторону приводной балки крана.

РАСПРОСТРАНЕНИЕ: Система, в которой канат проходит вокруг барабанов или шкивов.

ПОДЛЕЖНО-ПРОСТРАНСТВЕННАЯ ПОЛОСА: Совокупность рельсов, балок, балок, кронштейнов и каркаса, по которым перемещается кран.

S

ВТОРИЧНОЕ НАПРЯЖЕНИЕ: Наведенное напряжение холостого хода в роторе двигателя с фазным ротором (фазным ротором) в состоянии покоя, измеренное на контактных кольцах при номинальном напряжении, приложенном к первичной (статорной) обмотке.

СЕРВИСНАЯ ПЛАТФОРМА: Средство, предназначенное для рабочих, выполняющих техническое обслуживание, проверки, регулировку и ремонт кранов.

ВАЛ ПОПЕРЕЧНЫЙ (ПРИВОДНОЙ ВАЛ) (ПРИВОДНОЙ ВАЛ): Вал(ы), проходящие по всей длине моста и используемые для передачи крутящего момента от двигателя к колесу(ам) на каждом конце моста.

ШКИВ: Колесо или шкив с желобками, используемый с канатом для изменения направления и точки приложения тягового усилия.

ШКИВ НЕХОДЯЩИЙ (АКВАЛАЙЗЕР): Шкив, используемый для выравнивания натяжения противоположных частей каната. Из-за небольшого движения его не называют бегущим шкивом.

ШКИВ, РАБОЧИЙ: Шкив, вращающийся при подъеме или опускании грузового блока.

БОКОВАЯ ТЯГА: Часть тяги подъемника, действующая горизонтально, когда канаты подъемника не работают вертикально.

ПОРОГИ: Горизонтальные конструктивные элементы, соединяющие нижние концы двух или более опор козлового крана на одном пути.

ПРОЛЕТ: Расстояние по горизонтали от центра до центра между рельсами взлетно-посадочной полосы.

ПРУЖИННЫЙ ВОЗВРАТ: Устройство, используемое на ручном контроллере, главном выключателе или кнопке для автоматического возврата устройства в нейтральное положение при отпускании оператором.

СТОП: Устройство для ограничения движения тележки или кранового моста. Это устройство обычно крепится к стационарной конструкции и обычно не обладает способностью поглощать энергию.

ВЫКЛЮЧАТЕЛЬ, АВАРИЙНЫЙ ОСТАНОВ: Переключатель с ручным управлением для отключения питания независимо от обычных органов управления.

ВЫКЛЮЧАТЕЛЬ, ОГРАНИЧИТЕЛЬНЫЙ: Устройство, которое приводится в действие движением части машины или оборудования с механическим приводом для изменения или отключения электрической, гидравлической или пневматической цепи, связанной с машиной или оборудованием. выключатель, главный (крановый разъединитель): выключатель на кране, управляющий подачей основного питания от проводников пути.

ПЕРЕКЛЮЧАТЕЛЬ, ГЛАВНЫЙ: Переключатель, управляющий работой контакторов, реле или других дистанционно управляемых устройств.

ВЫКЛЮЧАТЕЛЬ, ГЛАВНЫЙ, ПРУЖИННЫЙ ВОЗВРАТ: Главный выключатель, который при отпускании автоматически возвращается в нейтральное (выключенное) положение.

ВЫКЛЮЧАТЕЛЬ, РАЗЪЕДИНИТЕЛЬ ПОДЗЕМНОЙ ПОЛОСЫ: Выключатель, обычно находящийся на уровне пола, управляющий подачей основного питания на проводники взлетно-посадочной полосы.

ПЕРЕКЛЮЧАТЕЛЬ, КЛАПАН: Устройство для замыкания, размыкания или изменения соединений в электрической, гидравлической или пневматической цепи.

T

КРУТЯЩИЙ МОМЕНТ, РОТОР С ЗАБЛОКИРОВКОЙ: Минимальный крутящий момент, который двигатель с короткозамкнутым ротором будет развивать в состоянии покоя, для всех угловых положений ротора, при номинальном напряжении, приложенном при номинальной частоте. Не применимо к двигателям с фазным ротором.

КРУТЯЩИЙ МОМЕНТ, ПОЛОМКА ДВИГАТЕЛЯ: Максимальный крутящий момент, который двигатель с короткозамкнутым ротором или фазным ротором (с контактным кольцом) будет развивать при номинальном напряжении при номинальной частоте без резкого падения скорости.

КРУТЯЩИЙ МОМЕНТ, ПОЛНАЯ НАГРУЗКА ДВИГАТЕЛЯ: Крутящий момент, развиваемый электродвигателем (переменного или постоянного тока) для создания номинальной мощности при номинальной скорости с полной нагрузкой.

КРУТЯЩИЙ МОМЕНТ, ПОДТЯГИВАНИЕ ДВИГАТЕЛЯ: Минимальный крутящий момент, развиваемый двигателем с короткозамкнутым ротором или фазным ротором (с фазным ротором) в период разгона из состояния покоя до скорости, при которой возникает опрокидывающий момент. Для двигателей с короткозамкнутым ротором со скольжением 8 % и выше пусковой момент, опрокидывающий момент и пусковой момент равны и возникают при нулевой скорости.

ТЕЛЕЖКА: Устройство, которое перемещается по рельсам моста и поддерживает грузовой блок.

ТЕЛЕЖКА ПУТЕШЕСТВИЯ: Тележка движения.

ГРУЗОВОЙ ГРУЗОВИК: Блок, состоящий из рамы, колес, подшипников и осей, который поддерживает балки моста, концевые связи мостового крана или порог козлового крана.

ДВОЙНАЯ БЛОКИРОВКА: Непреднамеренный физический контакт между грузовым блоком и верхним блоком или другой частью тележки.

U

ВЕРХНИЙ БЛОК: Неподвижный блок, расположенный на тележке, который посредством системы шкивов, подшипников, штифтов и рамы поддерживает грузовой блок и его груз.
