Балка двутавровая: таблица размеров, вес и технические характеристики – это те данные, которые обязательно пригодятся в строительстве объектов гражданского и промышленного назначения. Двутавровые балки достаточно разнообразны в своем исполнении. В данной статье представлена информация о преимуществах профилей из разного материала, их размерах и модификациях.

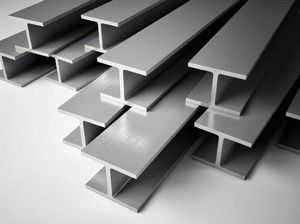

Специфическая форма двутавровой балки повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку
Особенности конструкции двутаврового профиля
Двутавр – стандартная балка с сечением, по форме напоминающим букву «Н». Современное строительство мостовых конструкций, перекрытий, многоэтажных зданий или гидротехнических сооружений невозможно без использования профиля этого типа. Также его широко применяют в машиностроении.

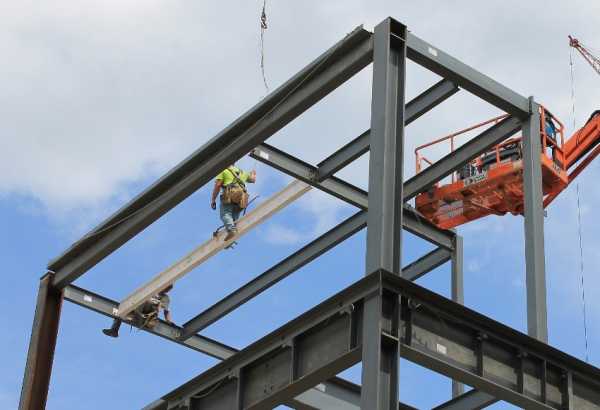

Так как двутавровые балки это строительный материал, который применяется в ответственных конструкциях, то и их изготовление осуществляется строго в соответствии с государственными стандартами
Двутавровый профиль представляет собой разновидность сортового металлопроката, изготовленного из профильной стали высокого качества. Как правило, в производстве изделий используется сталь конструкционная без легирующих добавок или с их низким содержанием.
Двутавровые балки имеют различный вес и размерные характеристики. Для классификации профилей используется соответствующая нумерация и маркировка. Это облегчает процесс выбора материалов, учитывая особенности строящегося объекта и предполагаемые нагрузки на конструкцию.
Cложно недоооценить преимущества использования двутавровых профилей. Эти изделия, применяемые в разных сферах, отличаются устойчивостью к высоким нагрузкам, невосприимчивостью к внешним воздействиям. Они прочны, надежны, доступны. Радует и ценовая политика изделий. Стоимость конструкций, по сравнению с аналогами, отличается скромностью, что, несомненно, является плюсом.
remoo.ru
Обозначение двутавра
.. | Сортамент двутавров

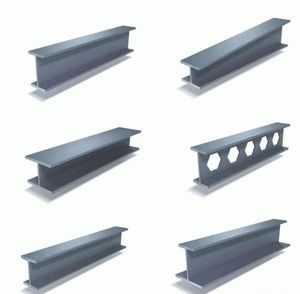

Разновидности двутавровых балок
Двутавры делятся на:
Балки с параллельными гранями полок по двутавр ГОСТ 26020-83 и стандарту СТО АСЧМ 20-93. Балка ГОСТ 26020 предполагает стальные двутавры горячекатаные с параллельными гранями полок высотой до 1000мм и шириной до 400мм.
Двутавр СТО АСЧМ 20-93 — стандарт СТО АСЧМ 20 распространяется на горячекатаные двутавры с параллельными гранями полок из нелегированной и низколегированной стали.
По соотношению размеров, форме профиля и условиям применения эти двутавры в свою очередь подразделяются на:
— нормальные двутавры — имеют индекс Б (например, балка 20Б1, двутавр 25Б1, балка 30 Б2, 40Б1),
— широкополочный двутавр — имеет индекс Ш (балка 25 Ш1, двутавр 30 Ш1, двутавр 35Ш1, 45Ш2),
— двутавр колонный — имеет индекс К (20К1, двутавр 30К1
Приведём пример расшифровки обозначения балки 40Ш2:
цифра 40 обозначает высоту балки в см,
цифра после буквы — 2 — модификация, чем она больше, тем двутавр тяжелее и толще.
Балки нормальные применяют для перекрытий, возведения стен, лестниц, опор, при строительстве ферм, мостов, различных гидросооружений.
Балки широкополочные двутавровые используются в несущих конструкциях перекрытий, для лестничных пролётов.
Колонные балки используют в промышленном строительстве.
Балка двутавровая низколегированная 09Г2С производится по стандарту СТО АСЧМ 20. Марка стали 09Г2С соответствует строительным конструкциям С345 и придаёт двутавру повышенную крепость, устойчивость к очень высоким (до +450 град С) и низким (до -70 град С) температурам, не образуя трещины. Последний факт позволяет использовать эту балку в условиях крайнего севера. Металлические балки 09Г2С изготавливают нормальные, балки 09Г2С широкополочные
, балки 09Г2С колонные.Балки с уклоном внутренней грани полок: обычные балка ГОСТ 8239 -89 и специальные двутавр ГОСТ 19425 -74. Такие двутавры обладают большой прочностью и способностью выдерживать большие нагрузки, поэтому используются при возведении мостов и используются в качестве перекрытий зданий.
Балка двутавровая ГОСТ 8239 распространяется на горячекатаный стальной двутавр с уклоном внутренней грани полок (уклон 6 — 12%) ( двутавр размеры: двутавр 10, двутавр 12, двутавр 14, балка 16, балка 18, двутавр 20).
ГОСТ 19425 относится к:
а) горячекатаным двутавровым балкам для подвесных магистральных путей — балки монорельсовые двутавровые — имеют индекс М, уклон граней полок не может превышать 12%. Размеры балки: 18М, 20М, 24М, балка 30М, 36М, 45М.
Монорельсовые балки применяют также для производства кран-балок, козловых и мостовых кранов, электротельферов.
б) балкам для армирования шахтных стволов — специальные — имеют индекс С — с уклоном граней не более 16%. Такие балки применяют для укрепления сводов при прокладывании туннелей и шахт.
в) швеллерам специальным.
Сварные балки изготавливают с большей высотой изделия — до 1500 мм, и длиной до 16м. Их используют тогда, когда заложены нагрузки в проект, превышающие возможности прокатной балки. Сварная балка даёт возможность уменьшить расход, количество отходов и себестоимость металла, уменьшить вес металлоконструкции, сохраняя несущую способность профиля. Такая балка стальная изготавливается строго под заказ и выполняется на автоматизированных линиях, в соответствии с нормативами. Сварную балку применяют для каркасных, несущих подкрановых конструкций, для больших пролётов перекрытий. Компания ЗАО « Металлоторг » производит изготовление сварной балки на складах в Лобне и Твери, используя марки стали 3 и сталь 09Г2с.
В изучении сортамент двутавров, размеры балки, двутавр цена, вес двутавра, вес погонного метра балки поможет наш сайт. Произвести расчёт балки можно обратившись к нашим менеджерам, также у них можно купить балку двутавровую, балки перекрытия, сделать заказ и купить сварную балку, купить балку 09Г2С, решить вопросы по резке и доставке оплаченного металлопроката.
Источник: www.metallotorg.ru
Сортамент двутавровых металлических балок: маркировка ГОСТ
Ассортимент стройматериалов, представленный на современном рынке, достаточно разнообразен. Это позволяет приобрести необходимые материалы в зависимости от потребностей и размеров бюджета. Но есть ряд изделий, имеющих повышенные требования к качеству и прочности, которые регулируются нормативами ГОСТ. Двутавровая балка относится к категории несущих конструкций и должна соответствовать подобной документации.
Размеры и характеристики
Форма двутавровой балки похожа на букву «Н». Благодаря своей конструкции, изделие обеспечивает аналогичную по площади сечения балку из квадратного профиля, увеличенного по прочности в 7 раз. При этом изделие в сотни раз уступает по показателям на скручиваемость.
Металлическая двутавровая балка делится на 2 типа. В зависимости от способа производства изделия подразделяют на:
- Сварные — изготовлены методом сварки, отличаются размерами. Такие двутавры превышают 60 мм.
- Горячекатаные — сделаны из заготовки путем горячей прокатки. Материал — сталь, размеры до 60 мм.
Характеристики по типоразмерам, качеству исходного сырья и процессу производства регламентируется соответствующими техническими ГОСТами.
Сортамент балок двутавровых по ГОСТу — это таблица соответствия металлических изделий требованиям межгосударственного стандарта. Двутавровые балки могут иметь наклонные или параллельные грани. Специальное буквенное обозначение отражает особенности конкретного изделия.
Маркировка буквой «Б» означает:- конструкция имеет параллельные грани,
- профили имеют нумерацию 10−60,
- толщина стенок минимальная, равняется величине до 1/55 высоты элемента.
Буква «Ш» является частным случаем и указывает, что балка подразделяется на разрезную и неразрезную. Первые более легкие, одинаковые по высоте и ширине, предназначены для установки в один пролет. Неразрезные размещаются на нескольких пролетах, при этом высота и ширина у них колеблются в диапазоне 1*2,5 — 1*1,16.
Полоски с повышенной шириной дают большую устойчивость и их можно устанавливать без возведения дополнительных элементов. Это позволяет сокращать расходы за счет уменьшения объема дополнительных работ и без возведения опор.
Разрезные имеют большее преимущество по сравнению с неразрезными за счет упрощенного монтажа, они менее чувствительны к усадкам опор.
Себестоимость при производстве у разрезных больше за счет расхода металла, требуется примерно на 10−12% больше расход сырья, что сказывается на стоимости изделия.
Балка колонная имеет в обозначении букву «К», она обладает большей толщиной полок, что позволяет применять их в несущих конструкциях строений.
Подобные изделия делаются по технологии проката, применяются при строительстве больших пролетов и при высоких крановых нагрузках. Их всех типов изделий они самые тяжелые и устойчивые к износу.
В группу сварных изделий входят обычные балки, отвечающие таблице двутавров ГОСТ № 8239−89, и двутавры специального назначения, например, монорельсы.
Особенности выбора балок
Подбор сечения определяется на основании воздействующей нагрузки. Разнообразие изделий огромно, но есть типовые, наиболее часто используемые в строительстве.
Двутавр тип № 20
Длина конструкции колеблется от 4 до 12 метров. Изделия большей или меньшей длины изготавливаютс на заказ, при этом можно менять толщину полок или стенок. Нормативы изделия регулируются ГОСТ 8239–89 . Изделия показывают хорошие результаты при работе с высокими горизонтальными нагрузками, но плохо реагируют на вертикальные воздействия.
Двутавровая балка № 30
Основное назначение — строительство крупнопанельных, монолитных и каркасных сооружений. Их таких балок делаются колонны, перекрытия, опоры, конструкции мостов. Заготовки делают из низколегированной и углеродистой стали. Обычные маркируются буквой «В», изделия с повышенной прочностью — «Б». Цифра 30 в обозначении показывает высоту изделия, варианты изготовления могут быть как с параллельными гранями полок, так и с наклонными.
Материалы для изготовления двутавров
Двутавровые балки изготавливаются не только из стали, но и из дерева. Деревянные конструкции используются при строительстве малоэтажных домов и каркасных строений.
У деревянных двутавров нет изгибающего момента, они состоят из фанерной полки и деревянного бруска. Подобные стропильные системы надежны и привлекают своей простотой установки и стоимостью.
Деревянные двутавры применяются для несущих конструкций в мансардах, межэтажных перекрытиях, в стропильных системах при возведении кровли. Хорошая несущая способность дает возможность их использовать в перекрытиях с пролетами длиной вплоть до 13,5 м, при это отсутствует необходимость возведения подпорных конструкций. Изделия из подобных балок не провисают, не вибрируют при эксплуатации, они долговечные и легкие.
К основным преимуществам деревянных двутавров относятся:
- простота и большая скорость монтажа,
- прочность,
- низкая масса,
- малая теплопроводность,
- экологичность,
- бесшумность,
- низкая стоимость,
- низкие трудозатраты при возведении.
При выборе между металлическими и деревянными балками стоит учитывать, что у последних меньшая механическая прочность, но это можно компенсировать установкой конструкций с большим сечением. Однако они подвержены повреждениям из-за насекомых и грибков, а также пожароопасны. Это требует дополнительной обработки конструкций специальными составами.
Самостоятельно разобраться в ассортименте двутавра достаточно сложно. При проведении расчетов необходимо обращаться к инженерам и проектировщикам для составления расчетов и выбора оптимальной конструкции.
Источник: tokar.guru
Двутавровый стальной профиль
Фасонный металлопрокат отличается сложными формами поперечного сечения. К его разновидностям относится двутавровая балка, представляющая собой строительный профиль для перекрытий, опор, колонн. Кроме этого двутавр применяется в автомобиле- и вагоностроении. Изделие используется, как несущая конструкция и работает, в основном, на изгиб.
Параметры двутавров
- С уклоном 6-12% (обычные),
- С уклоном до 16% (специальные).
Внутри располагается ребро жесткости.
Способы производства двутавров
Изготавливается балка двутавр на горячем стане способом горячей прокатки. Существует 2 типа точности прокатки: обычная (обозначается В), повышенная (маркируется: Б). Сварные конструкции производятся на сборочном стане, при этом непосредственно сварка происходит на автоматическом оборудовании или на полуавтомате. Также может применяться ручная сварка под флюсом (для ребер жесткости).
ГОСТы для двутавров
Размеры изделий контролируются ГОСТ 19281-89 и 8239-89. Параметры сварного двутавра, включая размеры, должны соответствовать требованиям ТУ У 01412851.001-95. Все изделия производятся из стали низколегированной или углеродистой. Балки специального назначения изготавливаются согласно ГОСТ 19425-74.
Форма, масса, размеры изделий не должны иметь отклонений от стандартов. Данные параметры задаются в соответствии с номером профиля. Всего сортамент дает 17 видов проката (номера от 10 до 60) с различными интервалами. Все параметры должны соответствовать нормам, иначе изделия считаются некондицией.
Габариты полок
Большой диапазон имеют размеры полок. Например, у полок с параллельными гранями они находятся в пределах: 0,1 м — 1 м. При этом ширина составляет 0,055 м — 0,4 м. Длина двутавровой балки не выходит за пределы 24 м (у изделий с параллельными полками) и 12 м (у изделий с уклоном внутренних полок). Минимальная длина — 3 м.
Как обозначаются изделия?
В зависимости от габаритов полок балки делятся на:
- Узкополочные (маркировка: У),
- Нормальные (обозначаются: Б),
- Среднеполочные (маркируются: Д),
- Широкополочные (обозначаются: Ш),
- Колонные (высота профиля и ширина полок практически равны, обозначаются: К).
Первые 2 цифры обозначают высоту профиля в отдельной группе (в см). Например, балка может обозначаться: 24ДБ1, при этом цифра 1 после букв указывает на величину профиля в серии (в см, если в группе есть различающиеся изделия).
Технические характеристики горячекатаного двутавра 24 обеспечиваются габаритными данными: балка двутавр 24 имеет определенные размеры (по ГОСТ 3239-89). А именно:
- Высота 24 см (обозначается h),
- Ширина полки 11,5 см (маркируется b),
- Толщина 0,56 (обозначается s).
Именно этими параметрами обеспечиваются следующие технические характеристики:
- Устойчивость к большим нагрузкам,
- Устойчивость к изгибу (позволяет использовать для возведения мостов).
- Уклон граней находится в пределах: 6-12%.
Отличительные особенности маркировки
- Для 24: полки — ширина 11,5 см, толщина 0,95 см, число метров в 1 т — 36,63, масса 1 п. м. равна 38,3 кг,
- Для 24м: полки — ширина 11,0 см, толщина 1,4 см, число метров в 1-ой тонне — 26,1, масса 1 п. м. равна 38,3 кг.
Для столичного региона цена погонного м. балки 24 составляет:
- 29300 руб/т (при заказе 1-5 т),
- 29000 руб/т (при заказе более 5 т).
Изготавливается балка данного типа из стали Ст3.
Технические характеристики и вес двутавра 22 меняются в связи с уменьшением высоты профиля. Подробнее о свойствах марки 22 и ее стоимости:
- Плотность равна 7,85 г/см3,
- Толщина полки составляет 0,87 см,
- Ширина полки равна 11 см,
- Масса 1 п. м. составляет 24,04 кг,
- В одной тонне содержится 41,67 штук изделий длиной 1 м и 1,67 штук длиной 24 м,
- Стоимость балки 22 (Москва и область): 25800 руб/т.
Марка: 22 специальная
- Масса 1 п. м. составляет 33,1 кг,
- Габариты (мм): 220х110х7,5х12,3,
- В 1 т содержится 30,21 м профиля данного типа,
- Максимальная длина составляет 24 м.
При работе на изгиб важно знать момент сопротивления балки данного типа, который по осям составляет:
Таблица сортамента позволяет определить зависимость от габаритов количества метров в тонне. Например, таблица обозначает, что двутавр 10 имеет минимальные значения. Они такие:
- Высоту 10 см,
- Толщину стенки 0,41 см,
- Толщину полки 0,57 см,
- Масса балки 10 равна 8,104 кг/1 п.м.,
- Стоимость (Москва и область): 39000 руб/т.
Данная марка отличается лучшим качеством соединения деталей сваркой. Производится с параллельными гранями и с наличием уклона между ними. Благодаря наименьшим габаритам, имеет самый легкий вес, что делает ее экономически целесообразной в использвании.
Преимущества сварного метода производства
- Оптимальная, более точная форма профиля,
- Высокая прочность и надежность в строительных конструкциях,
- Точные размеры (практически без погрешностей).
Очередность сварки деталей строго контролируется. При этом стыки соединяются последовательно: сначала работающий на растяжение, затем — на сжатие. Этот прием дает преимущества в прочности по сравнению с прокатным качеством.
Для примера: балка 45м используется в строительстве подвесных путей. Относится к специальной группе. Масса 1 п. м. балки 45м составляет 77,6 кг. Длина профиля — до 13 м, ширина полки составляет 160 мм. Параметры двутавров необходимы для грамотного строительства. Зная их, можно делать расчет балок, что станет гарантией прочности строительной конструкции и надежности данных изделий.
Источник: the-master.ru
Двутавровая балка
Балки различают по толщине стенки и полки, по расположению граней полок (с параллельными гранями, с уклоном внутренних граней), по назначению, по способу производства, по техническим характеристикам, например:
- балка двутавровая стальная специальная,
- балка двутавровая из углеродистой и низколегированной стали,
- балка стальная горячекатаная.
Двутавровые балки могут быть с параллельными и непараллельными гранями полок.
- Б — нормальные(20Б, и т.д.),
- Ш — широкополочные (20Ш и т.д.),
- К — колонные (20К и т.д.),
Балки с уклоном внутренних граней полок бывают:
Специальные стальные балки в свою очередь подразделяются следующим образом:
- М — балки стальные для подвесных путей (уклон внутренних граней полок не более 12%): 18М, 24М, 30М и т.д.
- С — балки металлические для армирования шахтных стволов (уклон внутренних граней полок не более 16%): 14С, 20С и т.д.
Также балки металлические различают по толщине стенки и полки, по назначению, по способу производства, по техническим характеристикам.
Балка двутавровая для строительства гражданских и промышленных сооружений
При строительстве гражданских, общественных и промышленных зданий часто используется металлическая балка и балочные конструкции. Металлические балки могут быть элементом конструкции кровли, междуэтажных перекрытий здания, используется балка и для сооружения крановых эстакад. Двутавровая балка чаще всего используется для строительства колонн и перекрытий в домостроении. Двутавровая балка также применяется и в стальных фермах перекрытий промышленных и гражданских зданий. Повсеместное применение двутавровых балок обуславливается простотой их конструкции изготовления и надежностью в работе.
Наша компания предлагает купить балку двутавровую обычного или специального назначения, с параллельными гранями полок или внутренними гранями, имеющими уклон. Такие изделия могут использоваться для изготовления опор или перекрытий и позволяют значительно снизить нагрузки на конструкцию, существенно уменьшить ее вес. Нашей компанией гарантируется высокое качество и приемлемая стоимость двутавровой балки любого из предлагаемых видов.
Балка двутавровая стальная, также называемая двутавр, входит, на ряду со швеллером или уголком в основной перечень фасонного проката. Изготавливается преимущественно с H–образным сечением из стали марки 3пс/сп5.
Двутавровые стальные балки находит своё использование, как правило, при строительстве разно форматных перекрытий, мостовых сооружений и подвесных путей, а также армирования шахтных стволов и т.д.
Двутавр классифицируется в зависимости от размера стенок и полок балки, в зависимости от уклона внутренних граней полки. Двутавровая балка, благодаря форме профиля, является наиболее эффективным и надежным решением для изготовления опорных конструкций, подвергающихся нагрузкам и изгибу.
Ярким тому примером служит тот факт, что без применения горячекатаных балок не обошлось и строительство метрополитена. Н–образные профили активно используют во время сооружения опорных конструкций стен котлованов. Подобные массивные стальные скелеты гарантированно выдерживают давление земленных масс, препядствуют смещению слоев. В случае когда – химические условия носят агрессивный характер, используют двутавры произведенные из низколегированной стали
Самый минимальный размер балки 10мм, максимальный 100мм, далее размеры балок изготавливаются по согласованию с заказчиком.
Наша компания поставляет балки двутавровые всех видов и размеров со склада в Москве и на прямую с заводов изготовителей, а также предоставляет комплексные услуги по резке, доставке и комплектации горячекатаных двутавров.
Благодаря простоте изготовления и высокой надежности балки нашли широкое применение в строительстве зданий, мостов и эстакад, в качестве подкрановых балок на складах и промышленных предприятиях. Наша компания предлагает своим клиентам купить двутавровые балки различного вида и назначения.Горячекатанные двутавровые балки представляют собой один из видов фассонного проката и изготавливаются из углеродистых и низколегированных сортов стали в соответствии с условиями ГОСТ 27772-88 (сталь С 235, 245, 255, 275, 285, 345, 345К, 375).
Промышленность выпускает двутавры:с параллельными гранями полок:
— нормальные (Б),
— широкополочные (Ш),
— колонные (К),
с уклоном внутренних граней полок:- обычные (ГОСТ 8239-89)- специальные (ГОСТ 19425-74) для подвесных путей (М) и армирования шахтных стволов (С). Нижнетагильский металлургический комбинат, основной поставщик таких изделий, помимо ГОСТов производит балки согласно нормативам СТО АСЧМ — стандарта ассоциации по стандартизации продукции чёрной металлургии («Черметстандарт»). Изготавливаются двутавровые балки из стального проката, который соответствует нормам ГОСТ 535-88. Наша компания реализует два типа таких изделий(с параллельными гранями полок и с уклоном внутренних граней), для производства которых используется сталь марок Ст3 и 09Г2С.Двутавровые балки с внутренними гранями, имеющими уклонМы предлагаем на выгодных условиях купить балку двутавровую,имеющую уклон внутренних граней полок. Такие изделия могут быть обычными, соответствующими нормам ГОСТ 8239-89, или специальными, изготовленными согласно требованиям ГОСТ 19425-74. Двутавровые балки этого вида используются в качестве крепежных и усиливающих элементов шахтных стволов или подвесных путей. Длина таких изделий составляет от 4 до 13 м, они могут иметь уклон внутренних граней в пределах 5-12 градусов. Во всех случаях стоимость двутавровой балки, приобрести которую можно в нашей компании, всегда остается умеренной.Двутавровые балки с параллельными гранямиКаждое изделие с параллельными гранями полок — балка двутавровая стальная — изготавливается в соответствии с положениями ГОСТ 26020-83, а также СТО АСЧМ 20-93. Нормы, определенные в этих стандартах, позволяют производить изделия с высотой полок 100-1000 мм и шириной 55-400 мм. Каждая балка двутавровая стальная этого типа может иметь длину от 6 до 24 м в зависимости от требований заказчика.
* * Наличие и цены уточняйте у менеджеров.
Источник: www.lador.ru
moyakrysha.ru
Сортамент двутавров балочных. Двутавр ГОСТ
В числе продукции, список которой содержит сортамент металлопроката, балки с двутавровым профилем пользуются повышенным спросом, являясь незаменимым средством для возведения сложных строительных металлоконструкций, подвесных путей и мостовых сооружений.
Особенности сортамента балочных двутавров
Компания «Нижегород Металл» предлагает вниманию клиентов обширный сортамент двутавров балочных, изготовленных в полном соответствии со строительными нормами и правилами на лучших отечественных заводах по производству чёрного металлопроката.
Критерии качества, которым должен отвечать двутавр ГОСТ регламентирует по конструктивным особенностям производства. При существующих технологических ограничениях допускается изготовление балок с произвольным поперечным сечением, если необходимость обусловлена проектным расчетом, не противоречащим СНиП.
Маркировка двутавровой балки включает:
- наименование изделия и шифр производителя;
- габаритные размеры балки;
- характеристики поперечного сечения с указанием сведений о ширине, высоте и толщине полки и стенки;
- тип конструкции поясных швов.
Условные обозначения содержат также сведения о соответствии продукции требованиям государственного стандарта. Прокатный или сварной двутавр классифицируют по мерным или немерным значениям длины, и точности проката, которая позволяет выделять категории продукции обычного или повышенного качества. Важным показателем является соотношение формы и размеров двутавра, по которому профиль с параллельными гранями подразделяют на обычный, колонный и широкополочный.
