Допустимые отклонения бетонной подготовки под фундамент – Снип на бетонную подготовку под фундамент нормы и правила подбетонки

Содержание

Исполнительная схема по бетонной подготовке

Qvinto, несмотря на то что мне в целом понравилось описание согласен я не во всём…

Обращение ко всем! Господа, читайте на досуге СНиПы – их столько, что на всю жизнь обчитаться хватит!!!

Ильдар Балтаньязов сказал(а):

а есть какой нибудь норматив или допуск к щебеночной подготовке?

Нажмите, чтобы раскрыть…

СНиП 3.02.01-87 “Земляные сооружения, основания и фундаменты” п.10.13, таблица 17, п.4.б. “Глубина вытрамбованого котлована” (внимательно читаем весь раздел 10 – там подробно описано что это такое, включая щебень) – отклонение от проектной отметки ±5см.
Леонид Лысенко сказал(а):

Я проект на подбетонку “в плане” ни разу не видел

Нажмите, чтобы раскрыть…

И никто не видел! Потому что в природе не существует. Есть ППРы и технологические карты. Чаще всего в плане подбетонка должна выступать за границы фундаментной плиты на 20см, но это условное значение (чтобы наверняка). Опалубка тут непричём. Её можно установить и на землю – ничего с ней не случится.

Ну а дальше нужно просто понять как работает весь пирог от земли до фундаментной плиты:
1. Грунт копают экскаватором, с недобором 10см (нельзя перебрать – финансово затратные последствия).
2. Грунт дорабатывается вручную до проектной отметки (±5см).
3. Уплотнение грунта щебнем – щебень втрамбовывается в грунт, поэтому повторяет все косяки грунта – поэтому и допуск остаётся прежним (±5см).
4. Укладывается выравнивающая песчано-цементная стяжка. Вот с этого момента начинается повышение точности. Обычно закладывается толщина стяжки 5см. В идеале там где грунт занижен на 5 см – там толщина стяжки будет 10см, а там где завышен – толщина стяжки 0см. Средний разброс таких отклонений даст перерасход близкий к нулю. Несущей способности стяжка не несёт никакой – поэтому и фактическая толщина в конкретном месте не имеет значения. Исполнительную можно делать, а можно и нет – зависит от внутренних договорённостей и жадности до понимания перерасхода материалов. Точность обязаны обеспечить прорабы на основании вынесенных геодезистом маяков (1 на 10-50 метров, как договоритесь)
5. Укладываются всяческие гидроизоляции и т.п. – они нас не интересуют, поскольку имеют конкретную толщину, а площади прорабы сами посчитают.
6. Заливается бетонное основание фундаментной плиты (оно же “подбетонка”) и вот только тут мы начинаем говорить о вменяемой точности. По сути от правильности заливки подбетонки зависит толщина плиты. И исполнительная нужна не для того чтобы жадный директор посчитал перерасход, а для того, чтобы если после заливки ФП вылезли какие-либо косяки, можно было бы оценить толщину залитой плиты и авторский надзор мог принять решение о сохранении несущих способностей и принял решение об условиях дальнейшего строительства. Естественно логика подсказывает, что на подбетонку распространяются уже допуски СНиПа “Несущие и ограждающие конструкции”.

t-volf сказал(а):

Соответственно, нигде не могу найти, как она должна выглядеть

Нажмите, чтобы раскрыть…

Из вышеописанного один вывод: должна выглядеть как исполнительная на ФП (плиту перекрытия), только без плановых отклонений.

З.Ы. Немного в сторону…

Disney сказал(а):

Чертеж выполнен не в масштабе (в 1 ед.чертежа 286 мм)

Нажмите, чтобы раскрыть…

Ничего страшного, ибо не чертёж, а схема. Схема может быть любого масштаба.

Леонид Лысенко, в своей схеме Вы неправы. Все схемы по зданию выполняются в условной системе координат и высот относительно строительного нуля.

Qvinto сказал(а):

Близкие по расстоянию отклонения от отметок в большом диапазоне. -5 и рядом +15 суммарно даёт 20 миллимов

Нажмите, чтобы раскрыть…

Что укладывается в СНиПовский допуск “20мм на всю длину перекрытия” с одной стороны, а с другой местные неровности поверхности роли в данном случае не играют, ибо поверхность не финишная.
Qvinto сказал(а):

Стадия можно указывать только две буковки из алфавита (Р или П) согласно ГОСТа.

Нажмите, чтобы раскрыть…

А так же АР, КЖ, КМ, ГТ и много чего другого. И согласно примечания этого самого ГОСТа: при необходимости могут быть назначены дополнительные марки основных комплектов рабочих чертежей… Не забываем, что ГОСТ проектантский и вопросы геодезии его не интересуют (посему, чтобы не перегружать документ и родилось это примечание). А значит ИД – исполнительная документация, КО – контроль осадок, ТС – топографическая съёмка и т.д. и т.п. на сколько хватит фантазии вполне легитимны.



geodesist.ru

Допустимые отклонения бетонной подготовки под фундамент — Портал о стройке

Прежде чем приступить к возведению фундамента, необходимо позаботиться о должной подготовке строительной площадки. Она нужна для того, чтобы предотвратить утечку цементного молочка во время заливки плиты или ленты. Это позволит получить качественное и долговечное основание для дома.

Схема подготовки ленточного фундамента.

Устройство бетонной подготовки позволяет значительно облегчить выполнение задач по возведению фундамента, так как на ровной площадке всегда проще работать.

Помимо этого, должным образом подготовленная площадка способствует распределению действующих в грунте сил.

Содержание статьи:

Виды подготовки

Тощий бетон

Основная задача подготовки бетоном строительной площадки – исключить возможность просадки впоследствии грунта, облегчить процесс возведения фундамента и обеспечить ему наилучшую прочность и устойчивость. Использовать тощий бетон не всегда разумно с точки зрения финансовых затрат, но этот способ подготовки является традиционным и наиболее часто используемым.

Тощий бетон – это раствор, содержание цемента в котором не превышает 6 %, марка В15. В качестве наполнителя используется щебень или гравий. Заливается раствор тонким слоем на дно котлована. Толщина бетонирования зависит от нескольких факторов: типа грунта, предполагаемого веса здания, уровня подземных вод и др. Рекомендуемая – от 40 до 100 мм.

Схема ленточного фундамента.

Благодаря бетонированию исключается возможность деформации армирующих каркасов и сеток фундаментной плиты. Если работы выполняются в холодное время года, в бетон добавляются противоморозные добавки. Выполнять бетонную подготовку зимой значительно проще, чем щебеночную: заливка битумом промерзшего щебня требует его прогрева и более трудоемка.

Под монолитные плиты и свайные ростверки рекомендуется устраивать щебеночную или гравийную подготовку толщиной слоя от 100 до 200 мм. Утрамбованный щебень или гравий проливается тощим бетоном толщиной до 80 мм. При бетонировании на сухих плотных грунтах толщину слоя можно уменьшить до 70 мм.

Щебеночная подготовка

Строительные нормы не оговаривают, какой из видов подготовки под фундамент следует использовать. Указаваются лишь два ее вида. Рекомендуемая толщина щебеночной – 150-200 мм. Если в качестве фундамента выбрана монолитная плита или иные конструкции, для которых необходимо армирование пространственными каркасами, то целесообразнее выполнить бетонную подготовку. Щебеночная подготовка предусматривает проливку основания горячим битумом до полного насыщения или образования пленки.

Профильные мембраны

Производители этого строительного материала утверждают, что он призван заменить бетонную или щебеночную подготовку. Использование профильных мембран позволяет существенно сэкономить средства и отказаться от “мокрых” работ. Этот материал прост в укладке, что значительно ускоряет работы по подготовке строительной площадки для возведения фундамента.

Приготовление тощего раствора

Схема устройства ленточного фундамента.

Бетон марки В7,5 называют тощим по причине наличия в нем небольшой концентрации связующего вещества (цемента). Этот раствор используют для устройства бетонных оснований под фундаменты, полы. Для остальных работ в строительстве зданий используется бетон с более высокими прочностными характеристиками марки М15. Его приготовить немного сложнее, заполнителем в большинстве случаев выступает керамзит.

компоненты для марки В7,5 из расчета на 1 м3 готовой смеси:

  1. Цемент – 160 кг.
  2. Песок – 2200 кг.
  3. Примерное количество воды составляет – 75 л.

расчет компонентов для марки В7,5 из расчета на 1 мешок цемента:

  1. Цемент – 25 кг.
  2. Песок – 344 кг.
  3. Вода – 10-11 л.

По площадке ровным слоем распределяют нужное количество песка, поверх него – слой цемента. Используя грабли или другой подходящий инструмент, песок и цемент перемешивается до получения однородной смеси. Сверху разбрызгивается нужное количество воды, смесь выравнивается и утрамбовывается. По окончании работ тощий бетон рекомендуется укрыть полиэтиленовой пленкой, что предохранит его от пересыхания.

Устройство подготовки

Этапы работ:

  • производится разметка строительной площадки под возведение фундамента;
  • участок выравнивают;
  • отсыпают щебень слоем не толще 10 см;
  • подушка утрамбовывается с помощью виброплиты;
  • по периметру, выверенному с помощью разметки, монтируется опалубка;
  • высота опалубки должна соответствовать толщине бетонного слоя. В большинстве случаев она не превышает 30 см. Бетон заливается вровень с верхом опалубки;
  • для придания подушке прочности ее рекомендуется усилить с помощью армирования. В этих целях используют арматуру сечением от 8 мм;
  • во время заливки бетон следует утрамбовывать в помощью виброплиты;
  • размер площадки, на которой выполняется подготовка из бетона, может превышать размер фундаментной плиты или ленты на 10-15 см со всех сторон;
  • после заливки в бетон рекомендуется вертикально установить арматурные прутки, которые увяжут подушку с фундаментом. Они должны выступать над поверхностью бетона на 20-30 см;
  • бетонное основание на сегодняшний день считается самым надежным и рекомендуется для всех типов фундаментов и зданий.

Схема ленточного фундамента мелкого заглубления.

Бетонное основание можно армировать, можно обойтись и без усиления. Для практического использования оба этих основания почти равнозначны. Единственное отличие в том, что неармированная подушка имеет ограничения в размерах. Согласно строительным нормам, минимальная толщина бетонного слоя в этом случае должна составлять не менее 15 см. В качестве усиливающего элемента используется арматурная сетка, которая укладывается на дно котлована таким образом, чтобы она находилась на расстоянии 5 см от грунта.

Это позволит расположить сетку наиболее оптимально. Она может выполняться из прутков арматуры толщиной не менее 8 мм, увязываемых между собой вязальной проволокой. Сетка может быть выполнена и сварным способом. Она укрепит нижнюю часть бетонной подушки, на которую воздействуют силы растяжения, возникающие от весовой нагрузки здания, передающиеся через фундамент.

Плюсы бетонного основания

Этот тип фундаментной ленты хорош тем, что позволяет делать длительные перерывы в работе, что невозможно при устройстве заливного ленточного основания. Для его строительства можно использовать как самодельные бетонные блоки, так и заводского изготовления. В последнее время становятся все более популярными блоки из пенополистирола. Они значительно меньше весом и не требуют столь тщательной подготовки площадки перед их установкой.

Для тяжелых строительный камней рекомендуется устраивать щебеночное основание с проливкой его тощим бетоном или битумом. Толщина слоя зависит от предполагаемых весовых нагрузок здания и типа грунта. Там, где он более плотный, нужна меньшая толщина бетонной подготовки. Для пучинистых грунтов толщина бетона и щебня должна быть не меньше 15 см. Толщина защитного цементного слоя по щебню – не менее 3 см.

Для блоков из пенобетона и газобетона можно устраивать бетонное основание не на щебне или гравии, а на песке. Для этого производится отсыпка песком на толщину не менее 10 см. Песок проливается и утрамбовывается. Затем монтируется опалубка на высоту бетонного слоя и производится заливка цементного раствора. Рекомендуемая толщина – от 5 см. Бетонная подготовка под фундамент всегда наиболее предпочтительна, чем утрамбованная песчаная подушка.

Source: o-cemente.info

Читайте также

stroyka.ahuman.ru

ВСН 37-96 «Указания по устройству фундаментов на естественном основании при строительстве жилых домов повышенной этажности»

КОМПЛЕКС ПЕРСПЕКТИВНОГО РАЗВИТИЯ Г. МОСКВЫ

УПРАВЛЕНИЕ РАЗВИТИЯ ГЕНПЛАНА Г. МОСКВЫ

МОССТРОЙЛИЦЕНЗИЯ

ВЕДОМСТВЕННЫЕ

СТРОИТЕЛЬНЫЕ НОРМЫ

УКАЗАНИЯ
ПО УСТРОЙСТВУ ФУНДАМЕНТОВ

НА ЕСТЕСТВЕННОМ ОСНОВАНИИ

ПРИ СТРОИТЕЛЬСТВЕ ЖИЛЫХ ДОМОВ

ПОВЫШЕННОЙ ЭТАЖНОСТИ

ВСН 37-96

МОСКВА – 1997

Указания
по устройству фундаментов на естественном
основании при строительстве жилых домов повышенной этажности разработаны лабораторией оснований и фундаментов НИИМосстроя (к.т.н. В. А. Трушков) при участии Мосстройлицензии (инж. Ю. И. Столяров и к.т.н. В. Д. Фельдман).

Инструкция
составлена на основе результатов научно-исследовательских работ, выполненных НИИМосстроем, и многолетнего опыта специализированных организаций, занимающихся устройством фундаментов
в г. Москве.

Указания
согласованы с АОХК «Главмосстрой», АООТ «Мосфундаментстрой-2», АОЗТ «Мосфундаментстрой-6» и АООТ «Мосфундаментстрой-8».











Комплекс
перспективного развития г. Москвы

Ведомственные
строительные нормы

ВСН 37-96

Комплекса перспективного
развития г. Москвы



Указания по
устройству фундаментов на естественном основании при строительстве жилых
домов повышенной этажности



Управление
развития Генплана г. Москвы



Мосстройлицензия



1.1. Настоящие указания распространяются
на работы по устройству фундаментов на естественном основании для домов повышенной
этажности, возводимых из типовых жилых секций.

1.2. При устройстве
фундаментов на естественном основании для домов повышенной этажности надлежит
руководствоваться рабочими чертежами, требованиями действующих глав СНиП, нормативными документами, ППР и технологическими картами, а также Указаниями по
производству земляных работ в жилищно-гражданском строительстве, осуществляемом организациями
Главмосстроя.

1.3. До начала работ
нулевого цикла генподрядные строительные организации
должны:

принять от заказчика документацию на
объекты в соответствии с СН-202-81*;

принять от заказчика строительную площадку
и геодезическую разбивку осей зданий и сооружений;

разработать с привлечением субподрядных
организаций проект производства работ нулевого цикла и согласовать со всеми
организациями-участниками объемы и сроки работ;

подготовить строительную площадку к работам
нулевого цикла;

до начала механизированных
земляных работ, включающих шпунтовые ограждения и отрывку котлована под
фундамент, направить соответствующему управлению механизации заказ на
выполнение работ с приложением технической документации, предусмотренной
приказом руководителя АО ХК «Главмосстрой».

Внесены

НИИМосстроем

files.stroyinf.ru

допуски щебеночное основание | ГЕОДЕЗИСТ

Эхххх… Ещё раз обращаюсь ко всей геодезической общественности: УЧИТЕ МАТЧАСТЬ! В СНиПах и ГОСТах всё очень подробно расписано (хоть и коряво местами).
librarian сказал(а):

СП 45.13330.2012 Земляные сооружения, основания и фундаменты (Актуализированная редакция СНиП 3.02.01-87)

Нажмите, чтобы раскрыть…

Золотые слова! Никаких
Ohr сказал(а):

можно попробовать применить СП 34.13330.2012 “Автомобильные дороги” Таблица 8.2 Пункты 1, 3 и 4.3

Нажмите, чтобы раскрыть…

быть не должно даже рядом!

Теперь поподробнее…

СП 45.13330.2012 “Земляные сооружения, основания и фундаменты”.

1. Начинаем внимательно изучать с раздела 6.1 “Вертикальная планировка, разработка выемок” (это они так котлован тут обозвали ). Тут самое главное – это таблица 6.3. Пункты 1 и 5 (кстати, полезно будет запомнить пункт 9 для благоустройства).
По этой таблице определяются первые 2 допуска:
– поверхность грунта после разработки экскаватором. Чаще всего это +10см, ибо перекопка дорого обойдётся, поскольку придётся делать обратную засыпку и дополнительное уплотнение дна.
– поверхность дна котлована после окончательной доработки ±5см.
2. Переходим к разделу 17.1 “Уплотнение грунтов, устройство грунтовых подушек”. Вот тут всё коряво… Однако, если внимательно вчитаться, то:
– пункт 17.1.1 г) позволяет нам получить определение: щебень – это грунтовый материал, втрамбовываемый в дно котлована при устройстве грунтовой подушки. А заодно даёт понимание того, что “щебёночное основание” – это некий строительный жаргонизм не определённый Строительными Правилами.
– пункт 17.1.5 “Устройство грунтовых подушек…” – здесь кроется ключевой момент в подразделе а): “грунт для устройства грунтовой подушки должен УПЛОТНЯТЬСЯ…”. По законам физики при одновременном добавлении объёмов и увеличении плотности исходного объёма (щебень добавляем в нетрамбованный грунт) общий объём не изменится, а значит и высотная отметка, определённая ранее не изменится.
3. Правильность всех заключений сделанных ранее подтверждает Приложение Н (справочное), таблица Н.1, п. 4 б): “Глубина вытрамбованного котлована – отклонение от проектной отметки не должно превышать ±5см”.

ДимаГеодез сказал(а):

Песчаную подушку принимаем как конструкцию в +\- 2 см

Нажмите, чтобы раскрыть…

Понятия “песчаная подушка” – не существует, и как “конструкцию” принимать её нельзя… (есть понятие “песчано-гравийная смесь”, имеет такое же определение как и “щебень”)

Дальнейшая точность определяется из логики работы всего пирога:

1. На устроенную грунтовую подушку (±5см) укладывается выравнивающая песчано-цементная стяжка. Вот с этого момента начинается постепенное повышение точности. Обычно в проекте закладывается толщина стяжки 5см. В идеале там где грунт занижен на 5 см – там толщина стяжки будет 10см, а там где завышен – толщина стяжки 0см. Средний разброс таких отклонений даст перерасход близкий к нулю. Несущей способности стяжка не несёт никакой – поэтому и фактическая толщина в конкретном месте не имеет значения. Исполнительная геодезическая схема на стяжку не нужна, ибо не регламентирована руководящими документами. Точность обязаны обеспечить прорабы на основании вынесенных геодезистом маяков (1 на 10-50 метров, как договоритесь или пропишите в ППГР). Единственное, что обязан сделать геодезист на этом этапе, это обеспечить операционный контроль, Приложение А, п.А.1 всё того же СП про земляные работы.
2. Укладываются всяческие гидроизоляции и т.п. – они нас не интересуют, поскольку имеют конкретную толщину, а площади прорабы и ПТО сами посчитают.
3. Заливается бетонное основание фундаментной плиты (оно же “подбетонка”) и вот только тут мы начинаем говорить о вменяемой точности и применять СП “Несущие и ограждающие конструкции”. По сути от правильности заливки подбетонки зависит толщина плиты. И исполнительная нужна не для того чтобы жадный директор посчитал перерасход, а для того, чтобы если после заливки ФП вылезли какие-либо косяки, можно было бы оценить толщину залитой плиты и авторский надзор мог принять решение о сохранении несущих способностей и об условиях дальнейшего строительства. Естественно логика говорит, что на подбетонку распространяются уже допуски СНиПа “Несущие и ограждающие конструкции”.

З.Ы.

Славный Дмитрий сказал(а):

грят что геодез маг и может посчитать объем щебня трамбованого

Нажмите, чтобы раскрыть…

говорят, что кур доят



geodesist.ru

Подготовка к фундаменту. Допуски щебеночное основание

Фундамент – крайне ответственный, трудоемкий и дорогой элемент будущего здания и, конечно же, он должен стоять на предварительно подготовленном основании.

Один из способов подготовить основание – бетонная подготовка под фундамент.

Когда требуется бетонная подготовка

Следует сразу отметить, что устройство бетонной подготовки под фундамент требуется далеко не всегда. В соответствие с п. 13.2.22 СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений» подготовку из щебня либо «тощего» бетона устраивают при возведении монолитных фундаментов. То есть сооружение фундамента из сборного железобетона может вполне обойтись и без бетонного или щебеночного слоя. Почему и в чем же здесь дело?

Ответ на этот вопрос заключается в следующем: слой обедненного бетона на грунте нужен для того, чтобы исключить вытекание цементного «молочка» из материала основной конструкции. То есть при укладке бетонной смеси на грунтовое основание происходит утечка воды и растворенного в ней цемента в виде цементного молока в грунт. Естественно, что прочность бетонной смеси фундамента от этого снижается. Затвердевший подготовительный слой не дает воде с цементом «убежать» из бетона основной конструкции, и тем самым сохраняет прочностные свойства монолитного бетона.

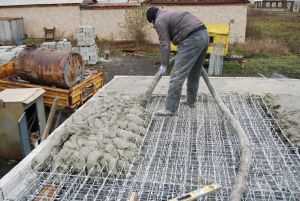

Заливка бетонного раствора

При заливке монолитного фундамента в бетон подошвы укладывается арматура. СНиП 2.03.01-84* «Бетонные и железобетонные конструкции (с изменениями N 1,2) регламентирует толщину защитного слоя для арматуры в монолитных фундаментах не менее 35 мм, т.е. расстояние от низа бетонной конструкции до арматуры должно быть 35 мм. Каким образом точно выдержать это расстояние на практике, когда грунт основания спланирован неровно и перепады составляют 5-10 см? А вот по ровной площадке точно выставить высоту установки арматуры в заливаемой конструкции уже гораздо проще. Подготовительный слой бетона еще и сглаживает локальные провалы и проседания грунта, что позволяет конструкции работать в более «спокойных» условиях.

Почему же фундаменту из сборного железобетона подготовка не требуется? Потому что в сборных заводских железобетонных конструкциях защитный слой уже выдержан точно и нет опасности утечки цементного молочка и уменьшения прочности материала на сжатие.

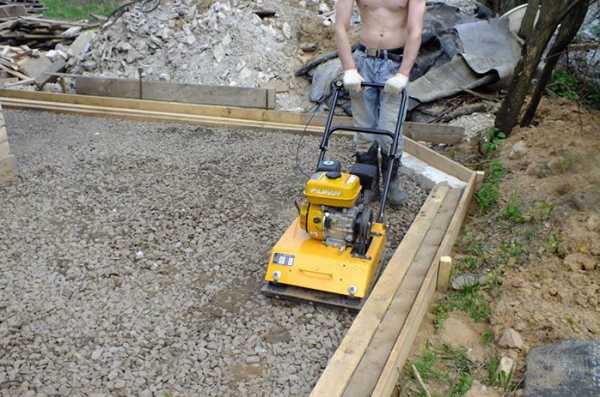

Процесс укладки щебня

Щебеночная подготовка нужна для того же, что и бетонная, однако она более экономна в плане стоимости материалов. С другой стороны, технология ее выполнения сложнее, больше толщина (до 200 мм) и трудозатраты гораздо выше: уложить щебень, утрамбовать его, а потом пролить битумом.

Да и точно выставлять размер защитного слоя арматуры в плиту конструкции щебеночная подготовка не позволяет.

Как сделать подготовку из бетона

Для монолитного фундамента технология такова:

  • Грунт максимально выравнивается. Контроль горизонтальности планировки осуществляется с помощью нивелира либо водяного строительного уровня. Если площадка из глинистого грунта или влажного песка, лучше уплотнить его легкими катками либо трамбовками.
  • Проводится точная геодезическая с помощью теодолита и нивелира. В крайнем случае, высотную планировку можно проверять строительным уровнем, а величину углов тщательно выверить графическим способом по теореме Пифагора. Оси фундамента тщательно фиксируются проволокой, которая прочно закрепляется на предварительно выстроенной обноске котлована.
  • Выставляется опалубка под высоту заливки, учитывающей толщину подготовки и фундаментную плиту, т.е. с помощью одной и той же опалубки можно залить подготовку и плиту фундамента. На практике ее высота составляет примерно 40 см. Посмотрев видео, Вы узнаете, как правильно устанавливать опалубку.
  • На внутренних гранях опалубки делаются отметки уровня верха заливаемой бетонной подготовки. СНиП рекомендует делать подготовку, толщина которой 100 мм. Соответственно, отметки на опалубке делаются на высоте 100 мм от уровня спланированного грунта. Проводится контроль отметок нивелиром либо строительным уровнем.
  • Производится укладка обедненной (тощей) бетонной смеси по отметкам на опалубке. Для уплотнения в данном случае не применяются вибраторы, поскольку толщина слоя укладки невелика. Толщина уложенного слоя контролируется по отметкам на опалубке. Поверхность бетонной подготовки разравнивается правилом или деревянной рейкой по отметкам.
  • В жаркую погоду уложенный бетон лучше защитить от быстрого высыхания влажной тканью во избежание растрескивания и регулярно проливать водой.
  • Стандартный лабора

mirhat.ru

Контроль при устройстве монолитных ростверков

Состав операций и средства контроля

Этапы работКонтролируемые операцииКонтроль
(метод, объем)
Документация
Подготов.-ные работыПроверить:Общий журнал работ, акт приемки ранее выполненных работ, паспорта (сертификаты)
– наличие актов на ранее выполненные работы;Визуальный
– правильность установки и надежность закрепления опалубки, поддерживающих лесов, креплений и подмостей;Технический осмотр
– подготовленность всех механизмов и приспособлений, обеспечивающих производство бетонных работ;Визуальный
– чистоту голов свай, ранее уложенного слоя бетона и внутренней поверхности опалубки;То же
– наличие на внутренней поверхности опалубки смазки;То же
– состояние арматуры и закладных деталей, соответствие их положения проектному;Технический осмотр, измерительный
– выноску проектной отметки верха бетонирования на внутренней поверхности опалубки.Измерительный
Укладка бетонной смеси, твердение бетона, распалубкаКонтролировать: Общий журнал работ
– качество бетонной смеси;Лабараторный
– состояние опалубки;Технический осмотр
– высоту сбрасывания бетонной смеси, толщину укладываемых слоев, шаг перестановки глубинных вибраторов, глубину их погружения, продолжительность вибрирования, правильность выполнения рабочих швов;Измерительный, 2 раза в смену
– температурно-влажностный режим твердения бетона;Измерительный, в местах определенных ППР
– фактическую прочность бетона и сроки распалубки.Измерительный не менее одного раза на весь объем распалубки
Приемка выполненных работПроверить: Акт приемки выполненных работ, исполнительная геодезическая схема
– фактическую прочность бетона;Лабараторный
– качество поверхности ростверка, геометрические размеры ростверка, соответствие проектному положению всей конструкции;Визуальный, измерительный, каждый элемент конструкции
– качество применяемых в конструкции материалов.Визуальный
Контрольно-измерительный инструмент: отвес строительный, рулетка, линейка металлическая, нивелир, теодолит, двухметровая рейка, тахеометр.
Операционный контроль осуществляют: мастер (прораб), инженер строительной лаборатории, геодезист – в процессе выполнения работ.
Приемочный контроль осуществляют: работники службы качества, мастер (прораб), геодезист, представители технадзора заказчика.
Примечание: операционный контроль геодезиста в процессе бетонирования возможен только с целью мониторинга деформаций, корректировка опалубки в этом момент недопустима, т.к. влияет на изменение сплошности бетонной смеси и образованию в ней пустот.

Технические требования и предельные отклонения

СНиП 3.02.01-87 “Земляные сооружения, основания и фундаменты.”, табл. 18 (выдержки из таблицы) или СП 45.13330.2012 “Земляные сооружения, основания и фундаменты.”, табл. 12.1 (выдержки из таблицы),

ПараметрПредельные отклоненияКонтроль (метод и объем)
19. Смещение осей оголовка относительно осей сваи± 10 ммИзмерительный, каждый оголовок

СНиП 3.03.01-87 “Несущие и огрождающие конструкции”, табл. 11 или СП 70.13330.2012 “Несущие и ограждающие конструкции” , табл. 5.12

ПараметрПредельные отклоненияКонтроль (метод, объем, вид регистрации)
1. Отклонение линий плоскостей пересечения от вертикали или проектного наклона на всю высоту ростверка20 ммИзмерительный, каждый конструктивный
элемент, журнал работ
2. Отклонение горизонтальных плоскостей на всю длину выверяемого участка20 ммИзмерительный, не менее 5 измерений на
каждые 50-100 м, журнал работ
3. Местные неровности поверхности бетона при проверке двухметровой рейкой, кроме опорных поверхностей5 ммТо же
(из СП)в зависимости от класса бетона от 2 мм до 15 мм, смотри таблицу “Классы бетонных пов-тей” ниже
4. Длина ростверка±20 ммИзмерительный, каждый элемент, журнал работ
5. Размер поперечного сечения ростверка+6 мм; -3 ммТо же
(из СП) при размере < 200 мм+6 мм
(из СП) при размере = 400 мм+11 мм; -3 мм
(из СП) при размере > 2000 мм+25 мм; -9 мм
(из СП) промежуточные размеры интерполируются
6. Отметки поверхностей и закладных изделий, служащих опорами для стальных или сборных железобетонных колонн и других сборных элементов-5 ммИзмерительный, каждый опорный элемент, исполнительная схема
7. Уклон опорных поверхностей фундаментов при опирании стальных колонн без подливки0,0007То же, каждый фундамент, исполнительная схема
8. Расположение анкерных болтов:То же, каждый фундаментный болт, исполнительная схема
в плане внутри контура опоры5 мм
в плане вне контура опоры10 мм
по высоте+20 мм
9. Разница отметок по высоте на стыке двух смежных поверхностей3 ммТо же, каждый стык, исполнительная схема

СП 70.13330.2012 “Несущие и ограждающие конструкции”, табл.X.1 – Классы бетонных поверхностей

Класс бетонной поверхностиДопуски прямолинейности для измеряемых расстояний, мм
местные неровности (0,1 м)1 м2 м3 м
Примечание – Допуски прямолинейности применяются при условии выполнения допусков по толщине защитного слоя и по размерам сечений (толщинам) элементов. Если в проектной документации класс поверхности не указан то он принимается А6 или А7 в зависимости от назначения: А6 – поверхность без отделки или под простую окраску, А7 – оштукатуриваемые и скрываемые поверхности.

Требования к качеству материалов

ГОСТ Р 52085-2003 “Опалубка. Общие технические условия.” (выдержки)

6.2.5 Для деревянных несущих и поддерживающих элементов должны применяться лесоматериалы круглые хвойных пород I – II сорта по ГОСТ 9463 “Лесоматериалы круглые хвойных пород. Технические условия”, табл. 2 (выдержки из таблицы),

Назначение лесоматериаловКод ОКППорода древесиныСортТолщина, смДлина, мГрадация по длине, м
Лесоматериалы для использования в круглом виде
14. Для строительства531441Сосна, ель, пихта, лиственница1, 214 – 243,0 – 6,50,5

пиломатералы хвойных пород I – II сорта по ГОСТ 8486 “Пиломатериалы хвойных пород. Технические условия”.

6.2.6 Для палубы опалубки 1-го и 2-го классов должна применяться облицованная (ламинированная) березовая фанера; для 2-го класса может применяться также комбинированная облицованная фанера; для 3-го класса – пиломатериалы хвойных пород по ГОСТ 8486 “Пиломатериалы хвойных пород. Технические условия” и лиственных пород по ГОСТ 2695 “Пиломатериалы лиственных пород. Технические условия” не ниже II сорта, древесностружечные плиты по ГОСТ 10632 “Плиты древесно-стружечные. Технические условия”, древесноволокнистые плиты по ГОСТ 4598 “Плиты древесноволокнистые. Технические условия”, фанера бакелизированная по ГОСТ 11539 “Фанера бакелизированная. Технические условия”, фанера марки ФСФ по ГОСТ 3916.1 “Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия”, ГОСТ 3916.2 “Фанера общего назначения с наружными слоями из шпона хвойных пород. Технические условия” и другие материалы.

Примечание – сорта лесоматериала и пиломатериала определяются в зависимости от количества и размеров пороков древесины (сучки, гниль и т.д.) по вышеназванным ГОСТам.

ГОСТ 23478-79 “Опалубка для возведения монолитных бетонных и железобетонных конструкций. Классификация и общие технические требования” (ГОСТ не действует в РФ)

4.14 Доски палубы должны иметь ширину не более 150 мм, влажность древесины, применяемой для палубы, должна быть не более 18 %, для поддерживающих элементов – не более 22 %.

4.20 Элементы опалубки должны плотно прилегать друг к другу при сборке. Щели в стыковых соединениях не должны быть более 2 мм.

ГОСТ 10922-2012 “Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия”, п. 5.3, табл. 1 (выдержки из таблицы)

Линейный размер изделия и его номинальное значениеПредельное отклонение размеров изделий, применяемых в монолитных железобетонных конструкциях
1. Длина отдельных стержней ненапрягаемой арматуры, расстояние между крайними стержнями по длине, ширине или высоте изделия при их значениях:
от 60 до 120 включ.± 5
от 120 до 250 включ.± 6
от 250 до 500 включ.± 8
от 500 до 1000 включ.± 10
от 1000 до 1600 включ.+10, -14
от 1600 до 2500 включ.+12, -18
от 250 до 4000 включ.+15, -30
от 4000 до 8000 включ.+20, -40
от 8000 до 16000 включ.+30, -50
2. Расстояние от крайнего стержня одного направления до торца стержня другого направления (длина выпуска стержня) в арматурных изделиях при длине выпуска:
от 60 до 120 включ.± 5
от 120 до 250 включ.± 6
от 250 до 500 включ.± 8
от 500 до 1000 включ.± 12
3. Расстояние между двумя соседними продольными стержнями (кроме крайних) в арматурных каркасах при его значениях:
от 60 до 120 включ.± 8
от 120 до 250 включ.± 10
от 250 до 500 включ.± 12
от 500 до 1000 включ.± 15
4. Длина и ширина плоского элемента закладного изделия:
до 250 включ.± 6
от 250 до 500 включ.± 8
5. То же, при равенстве размеров плоского элемента закладного изделия и поперечного сечения железобетонной конструкции:
от 250 до 500 включ.– 6
6. Расстояние от плоского элемента закладного изделия до ближайшей точки поверхности анкерного стержня:
от 60 до 120 включ.+ 8
от 120 до 250 включ.+ 10
7. Расстояние между наружными элементами изделия до ближайшей точки поверхности анкерного стержня:
от 250 до 500 включ.± 8
8. Длина анкерных стержней закладных изделий открытого типа при ее значении:
до 250 включ.± 10
от 250 до 500 включ.± 12
Примечание – за номинальное расстояние между стержнями принимают размер между их осями.

5.6 На элементах арматурных изделий и закладных деталей не должно быть отслаивающихся ржавчины и окалины, а также следов масла, битума и других загрязнений.

ГОСТ 23279-85 “Сетки арматурные сварные для железобетонных конструкций и изделий. Технические условия”

3.15 Предельные отклонения от прямолинейности стержней сеток не должны превышать 6 мм на 1 м длины сетки.

ГОСТ 7473-2010 “Смеси бетонные. Технические условия.”

8.2 До начала поставки бетонной смеси заданного качества потребитель вправе потребовать от производителя (поставщика) информацию о качестве используемых материалов и номинальному составу бетонной смеси, а также результаты предварительных испытаний бетонной смеси данного номинального состава и бетона по всем указанным в договоре на поставку показателям. Данную информацию представляют в картах подбора состава бетона.

8.4 При поставке товарной бетонной смеси заданного качества производитель (поставщик) должен предоставить потребителю в напечатанном и заверенном виде следующую сопроводительную документацию:

  • для каждой партии бетонной смеси – документ о качестве бетонной смеси и протокол испытаний по определению нормируемых показателей качества бетона;
  • для каждой загрузки бетонной смеси – товарную накладную;
  • дополнительно (если это указано в договоре на поставку) производитель должен предоставить потребителю информацию в соответствии с 8.2.

8.5 При поставке товарной бетонной смеси заданного состава производитель должен предоставить потребителю в напечатанном и заверенном виде следующую сопроводительную документацию:

  • для каждой загрузки бетонной смеси – товарную накладную и документ о качестве бетонной смеси;
  • для каждой партии бетонной смеси – копии паспортов на используемые материалы;
  • дополнительно (если это указано в договоре на поставку) производитель должен предоставить потребителю протоколы определения показателей качества бетонной смеси и бетона.

Указания по производству работ

СНиП 3.03.01-87 “Несущие и огрождающие конструкции” пп. 2.8 – 2.13, 2.100, 2.109, 2.110 или СП 70.13330.2012 “Несущие и ограждающие конструкции” пп. 5.3.1 – 5.3.15, 5.17.1, 5.17.4-5.17.8

Перед бетонированием основание требуется очистить от мусора, грязи, масел, снега, льда, цементной пленки, после чего очищенные поверхности должны быть промыты водой и просушены струей воздуха. Армирование, правильность установки и закрепления опалубки должны быть приняты по акту. Армирование ростверка должно выполняться по проекту. Установка и приемка опалубки, распалубливание должны производиться по ППР. Бетонные смеси следует укладывать в конструкцию слоями одинаковой толщины. При уплотнении бетонной смеси не допускается опирание вибраторов на арматуру, закладные изделия,  элементы крепления опалубки. Глубина погружения глубинного вибратора в бетонную смесь должна обеспечивать углубление его в ранее уложенный слой на 5 – 10 см, шаг перестановки не должен превышать полуторного радиуса его действия. Высота свободного сбрасывания бетонной смеси в опалубку не должна превышать 3 м. Укладка следующего слоя бетонной смеси допускается до начала схватывания бетона предыдущего слоя. Верхний уровень уложенной бетонной смеси должен быть на 50 – 70 мм ниже верха щитов опалубки. Толщина укладываемых слоев бетонной смеси не должна быть более 1,25 длины рабочей части вибратора. Поверхность рабочих швов, устраиваемых при укладке бетонной смеси с перерывами, должна быть перпендикулярна оси ростверка в пределах средней трети пролета. Возобновление бетонирования допускается производить по достижении бетоном прочности не менее 1,5 МПа. Мероприятия по уходу за бетоном, контроль за их выполнением и сроки распалубки должны устанавливаться ППР. Минимальная прочность бетона при распалубке ростверка должна быть не менее 70 % проектной.

xn—-8sbatmzlhjgcdeo.xn--p1ai

Толщина бетонной подготовки под фундамент снип. Делаем бетонную подготовку самостоятельно. Подготовка грунтового основания

Который устраивается под какой-либо конструкцией из цементно-песчаной смеси или из того же бетона.

Теперь о технологии подробнее.

Делается эта работа в основном для того, чтобы во время заливки основного количества смеси из нее не вытекало «цементное молоко», потому что если данная жидкость будет уходить слишком быстро из застывающей стяжки, то полы, например, в дальнейшем очень быстро потрескаются. Ведь высыхание в этом случае будет слишком быстрым, поскольку вся влага «ушла» в грунт.

Точки похожи на долота, которые со всех сторон сужаются, чтобы оставить точку, которая может использоваться для удаления высоких пятен. Некоторые молотки и долота поставляются с карбидными краями. Это очень полезно при работе с твердыми камнями, такими как гранит, который быстро обматывает другие молотки. Тем не менее, эти инструменты довольно дороги и требуют специальных шлифовальных кругов, чтобы их должным образом затачивать, поэтому они стоят только инвестиций, если вы много работаете с твердыми камнями.

Строковые линии – это длинный объект, который имеет свой раздел, чтобы подробно их покрывать. Это то, что они звучат, кусочки струны, которые, когда они обучены и правильно используются, служат руководством для построения. Строка масонства – предпочтительная строка для использования. Он очень прочный, доступный и доступен в большинстве магазинов аппаратного обеспечения в различных ярких цветах, которые помогают выделять линии. Арматурные доски или деревянные опоры, называемые рамами для теста, являются двумя из наиболее часто используемых типов опор.

Кроме того, устройство бетонной подготовки по ЕНИР позволяет экономичнее, быстрее и качественнее проводить все черновые и разметочные работы перед основной заливкой. Ведь, согласитесь, направляющие маяки для той же стяжки легче устанавливать на ровной и твердой плоскости, чем на рыхлом рельефном грунте. Да и саму стяжку заливать в таких условиях проще.

Также распространены металлические штифты, которые могут быть вставлены между камнями в отремонтированной стене. Другие инструменты, которые хорошо иметь при строительстве, включают рулетку и уровень, которые наиболее полезны при планировании новой стены. Широкий ассортимент прутков, от 3 футов до 6 или более футов в длину, особенно полезен при работе с камнями, которые слишком велики для подъема. В дополнение к подлокотникам, использование деревянных блоков в качестве опоры и временных клиньев может быть очень полезным.

Профессиональные настенные шкафы также могут использовать алмазные пилы и шлифовальные станки для резки или формования камней, которые трудно сформовать с помощью молотка или долота. Профессионалы также используют ударные сверла для создания отверстий для перьев и клиньев, которые используются для точного разделения крупных камней.

Обратите внимание на то, что подбетонка для полов не делается в том случае, когда стяжка заливается на плиты перекрытия или другую подобную поверхность. В таких случаях получается, что рабочая плоскость и так достаточно твердая и ровная.

Благодаря множеству элементов, нет никаких ограничений для вашего воображения. Возможны бесконечные комбинации. Проектирование дома в доме Если все хорошо и хорошо ухожено в доме, то сад должен быть спроектирован соответствующим образом, например, с великолепны

kupildoma.ru
