Ростверк — что это такое виды и предназначение

Последние двадцать лет строительная отрасль возрождается: меняются технологии, возводятся прочные здания из металлоконструкций, подбираются оптимальные схемы сотрудничества с клиентом. Связи с чем, заказчики проявляют огромный интерес к используемым в проекте фундаментам. В этой публикации мы рассмотрим ростверк — что это такое, виды и предназначение его при строительстве зданий

• Дословно ростверк — что это такое, виды и предназначение его можно определить, сделав перевод немецкого слова Rostwerk, в котором Rost — это решётка и Werk — это строение.

На деле же, эта конструкция, как объясняет Википедия представляет собой верхнюю часть свайного или столбчатого фундамента и служит для распределения нагрузок от несущих элементов здания (сооружения).

Ростверк — что это такое, виды и предназначение? Конкретный вопрос требует не менее конкретного ответа. Это железобетонная рама, которая находится под несущими стенами здания и стоит на вкопанных в землю колоннах. Сбоку ростверк напоминает стол, в котором столешницей является плита (или балка), а ножками сваи, заглубленные в землю.

Достоинства железобетонного ростверка в строительном производстве неоспоримы. Благодаря использованию этой конструкции у зданий повышается:

• Прочность;
• Надежность;
• Устойчивость к воздействию окружающей среды;
• Экономичность — железобетонный ростверк можно выполнить без дополнительных трат на использование спецтехники.

Больше всего конструкция подходит для легких зданий и сооружений из металлоконструкций, а также для строений из традиционных материалов небольших размеров. В загородном строительстве ростверк используется для возведения бань, домов и коттеджей, с ленточным основанием. В этом случае, ростверком будет являться одиночный или двойной настил из брёвен или брусьев, уложенных на щебёнчатую, песчаную или гравийную подушку, выполняющий роль фундамента.

Чтобы определить ростверк — что это такое, виды и предназначение его в строительстве быстровозводимых зданий из металлоконструкций, необходимо визуально представить себе конструкцию, выполненную в виде балок или плит, объединяющих оголовки столбов (свай) и служащих опорной конструкцией для возводимых элементов здания (сооружения).

В современном строительном производстве много различных материалов, самым лучшим решением для ростверка будет бетон или железобетон (сборный или монолитный), дерево или металл. Последние используются не часто и все же мы укажем достоинства металлического ростверка.

Если в качестве обвязки фундамента используют металлопрокат, можно выполнить ростверк из двутавра (ГОСТ 26020-83) или швеллера (ГОСТ 8240-97). Номер изделия зависит от нагрузки. Швеллера выпускаются двух видов:

• С уклоном внутренних граней полок
• С параллельными гранями полок

Так как большой разницы между этими видами нет, несущая способность изделий с одинаковыми номерами не отличается. Если ростверк выполняется из двутавра, необходимо обратить внимание на маркировку. Металлический ростверк прочен, надежен в креплении к свайным фундаментам или к металлическим оголовкам. Если в строительстве используется буронабивной или другой тип фундамента из бетона, крепление металлопроката усложняется.   Этот вид конструкции довольно дорого обходится заказчику. К тому же металлический ростверк подвержен коррозии, а при его выгрузке и установке в проектное положение балок потребуется грузоподъемная техника. Связи с чем использование металлического ростверка в проекте не всегда рентабельно.

Изложенная информация доказывает целесообразность использования железобетонного ростверка на сваях. Устойчивость свай доказана научно-экспериментальным путем. Даже в самом холодном климате и на самых глинистых почвах сваи справляются с морозным пучением, уменьшая пористость грунтов, что снижает показатель влажности. Поэтому заказчику важно знать ростверк — что это такое, виды и предназначение его в строительстве металлических зданий.

Ростверк может быть высоким или низким, заглубленным в фундамент. В первом случае он располагается выше уровня грунта или воды, во втором — конструкция заглубляется непосредственно в фундамент общественных и промышленных зданий. В случае, когда конструкция подошвы фундамента совпадает с отметкой планировки грунта, ростверк будет называться повышенным.

В высотных зданиях ростверком является решетчатая пространственная конструкция, расположенная вверху здания или на промежуточных этажах. В таких проектах помимо того, чтобы знать ростверк — что это такое, виды и предназначение его, обращают внимание заказчика на роль конструкции, которая существенно повышает пространственную жесткость здания и равномерно распределяет нагрузки между вертикальными несущими конструкциями (колоннами, стенами).

Если у вас остались вопросы и вы хотите знать, ростверк — что это такое, виды и предназначение его в вашем проекте, обращайтесь к консультантам компании по телефону 209-09-40. Ждем звонков!

Что такое ростверк? Назначение и виды ростверка.

Как вы уже знаете, в зависимости от типа грунта нередко для возведения постройки выбирают столбчатый фундамент. Но прямо на торчащие из земли столбы трудно приладить строящийся дом или баню. Тут-то на помощь и приходит ростверк. Он соединяет все торчащие из земли оголовки свай и уже на нем возводится вся постройка.

Ростверк — это горизонтальный отдел фундамента свайно-столбчатого типа, который объединяет несколько столбов для создания цельной конструкции. Он позволяет распределять нагрузки на сваи и грунт без дисбаланса. При этом данный элемент не оказывает никакого влияния непосредственно на грунт в отличие от фундамента ленточно-столбчатого типа.

Выбирать фундамент с ростверком следует при строительстве на слабых грунтах, на карстовых и заторфованных участках. Также свайно-ростверковый фундамент способен заметно удешевить возведение построек на склонах.

Давайте рассмотрим разновидности ростверков и разберем отличия в конструкции.

Сборно-монолитный ростверк

Применение решения данного типа целесообразно в возведении многоквартирных домов или промышленных предприятий. Он включает в себя очень большое количество элементов. В ходе работы или после завершения сборки проводится омоноличивание.

Данный вариант предпочтительнее при больших бюджетах на строительство, так как сборка проводится с помощью тяжелого оборудования, а финансовые затраты на работу весьма существенные. Применять такую конструкцию в индивидуальном строительстве не целесообразно.

Сборный ростверк

Создается из стальных балок и имеет сварную конструкцию.

Основным недостатком является низкая прочность в стыках балок, а также возможные трудности с установкой. Продолжительность эксплуатации в суровых условиях не слишком высокая. Если на материал будет воздействовать влага и холод, то преждевременный износ неизбежен. В таких условиях конструкция имеет ресурс всего 15-20 лет. Использование сборного ростверка целесообразно в случае экономии времени и денег.

Монолитный ростверк

Это железобетонная конструкция, которая выглядит как лента с замкнутым периметром.

Главная задача при его устройстве – надежное присоединение к сваям, так как ростверк крепится к ним. Лента может иметь разную высоту в зависимости от воспринимаемой нагрузки. Решение данного типа удачно подходит для малоэтажного строительства и не требует огромных временных затрат. Такой вид ростверка часто используется для строительства бань, коттеджей и других малоэтажных построек на загородном участке.

Возведение монолитного ростверка происходит в несколько этапов:

• устройство песчаной подсыпки, на которую будет ставиться опалубка;
• установка опалубки из досок или щитов OSB;
• укладка арматурного каркаса с надежным соединением с арматурой оголовков;
• заливка раствора.



Какие еще разновидности существуют?

При выборе нужно учитывать, что существуют заглубленные, высокие и повышенные ростверки (зависит от позиции ленты с учетом заглубления в землю).

Заглубленные часто используются в строительстве из-за простоты установки. По периметру ровно по линии стен вырывается траншея с небольшой глубиной, в которой находятся оголовки сваи. После выполняется опалубка-желоб.

Зафиксировать желоб можно на брусках или воздушной подушке. При использовании данного решения нужно реализовать защитные шверты. Дополнительным плюсом является утепление коттеджа из-за создания воздушной подушки.

Высокие находятся над грунтом на высоте более 15 сантиметров, что исключает контакт ленты с грунтом даже при низких температурах (подъем вдоль свай в случае пучинистости грунта не приведет к деформациям). Поэтому отрыв конструкции исключен.

Главным минусом этого решения является отсутствие теплоизоляции, так как нет неподвижной воздушной подушки под зданием. В этом случае придется пожертвовать подвалом ради усиленной теплоизоляции. Это актуально для средней полосы России, в которой преобладают суровые морозы в зимний сезон.

Использование высокого ростверка на территории с субтропическим климатом предпочтительнее, так как проходящий воздух улучшит микроклимат, усилит циркуляцию воздуха и снизит влажность.

Также можно реализовать проветриваемое помещение для хранения урожая. Это реализуется очень просто – создается арка между сваями, выкапывается траншея и зона для лестницы.

Повышенные имеют отметку низа на одном уровне с грунтом, поэтому нет зазора, способствующего проникновению ветра. При создании конструкции данного типа невозможно оборудовать территорию под коттеджем, поэтому эта зона защищается пластиком или шифером до самого дна. В противном случае повышенный ростверк достигнет грунта и попадет под воздействие пучения в зимний сезон.

Когда нужен ростверк?

Основной задачей конструкции является объединение свай, которые отдают точечную нагрузку на грунт. Далее происходит равномерное распределение нагрузки. Стоит отметить, что ростверки любых видов не влияют на грунт и не оказывают дополнительного давления, поэтому на него не влияет пучение грунта в зимний сезон. Использование конструкции целесообразно при малоэтажном строительстве зданий, которые имеют до 3-4 этажей в сложных грунтовых условиях.

Как правило, это пучинистые и слабые грунты.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• < Как сделать гидроизоляцию фундамента своими руками?
• Какой фундамент дешевле? >

Свайный фундамент с ростверком: метод строительства

Основой для любого здания должен быть надежный фундамент, сегодня существует несколько видов основ под строения, которые имеют различные достоинства и недостатки: среди них выгодно отличается свайный фундамент с ростверком. Он устойчив к низким температурам, землетрясениям и искривляющему воздействию сложного пучинистого грунта. Люди выбирают этот фундамент для постройки зданий без подвала, например, бань или теплиц. Конструкция предполагает небольшой расход материалов, что также делает его привлекательным для строительных проектов небольшого масштаба.

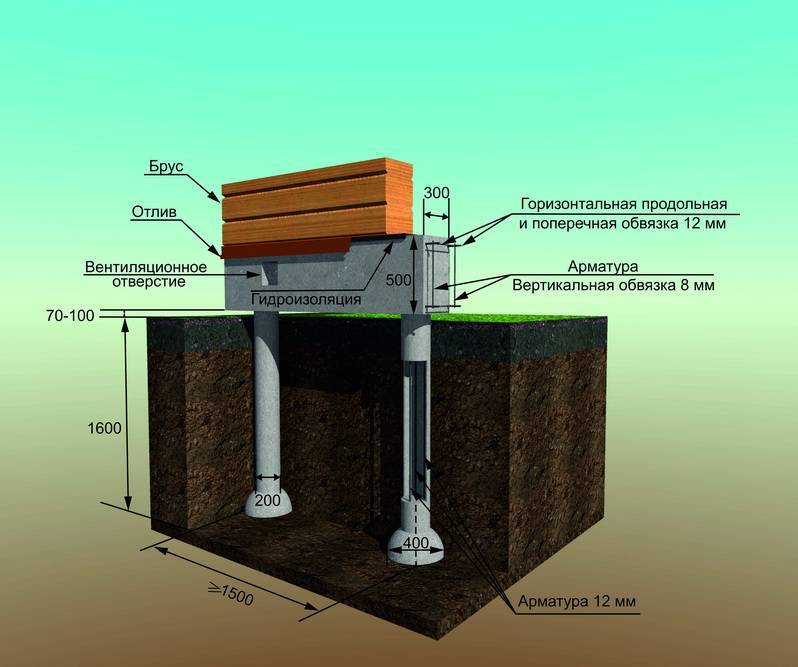

 СВАЙНО-РОСТВЕРКОВЫЙ ФУНДАМЕНТ: УСТРОЙСТВО

Строительство свайного фундамента с ростверком оптимально выбирать для глубокопромерзающих грунтов со склонностью к зимнему пучению. Сваи необходимо установить ниже уровня промерзания.

В основе конструкция фундамента состоит из заглубленных в землю свай, связанных лентой ростверка.

Сваи – это бетонные, прямоугольные или круглые столбики. Столбы можно армировать для увеличения прочности и упругости. Сваи должны стоять очень прочно, для этого их заглубляют до необходимого уровня. Чем больше размер будущего строения, тем глубже опорная часть свай.

Вершины свай соединяются меж собой монолитной лентой из железобетона. На ростверк встают стены предполагаемого строения. Таким образом, нагрузка сбалансировано распределяется по всему периметру, что позволяет избежать деформации здания.

Правильно сделанный своими руками свайно ростверковый фундамент продлит стойкость всего здания на много лет.

 ЭТАПЫ СТРОИТЕЛЬСТВА

Необходимо подготовить выбранный участок, для чего он выравнивается и очищается. В этот момент можно аккуратно перенести слой плодородной почвы и дерна. Строительство свайного фундамента с ростверком начинают с разметки, ее проводят с помощью разметочного шнура, деревянных колышков и измерительных инструментов. Места для свай должны быть специально рассчитаны, нельзя устанавливать их наобум. Окончательное их число зависит от предельной нагрузки здания на фундамент и свойств несущего участка под ним, но обязательно должны быть сваи под каждым углом и в местах пересечения внутренних и внешних несущих стен.



После построения разметочного плана проводятся земляные работы. Установка свай проделывается либо с помощью специальной техники либо руками. Если подготовлены готовые сваи, изготовленные промышленно, то не обойтись без сваезабивающего оборудования или буровой установки. Свайно ростверковый фундамент своими руками можно установить с помощью ручного бура для небольших скважин. В отверстие засыпают песчаную подушку, монтируют опалубку или толевый футляр, внутрь помещают по четыре арматурных прута, соединенных между собой обвязкой или сваркой. Затем заливается бетон. Часть армирующего каркаса должна торчать из вершины свай.

После паузы в строительстве свайного фундамента с ростверком, необходимой для застывания свай, вокруг них сбивается прочная опалубка. Расстояние внутри нее должно быть равным толщине будущих стен. После чего в пространство опалубки засыпается песок, который накрывается гидроизоляционным материалом. После этого нужно уложить армирующий каркас для ростверка, который объединяется со свайным армированием сваркой или проволокой. Нелишним будет предусмотреть проходы для коммуникаций: водоотвода, электрики и пр., ведь строительство свайного фундамента с ростверком подходит для долговременных комфортных сооружений.

Затем опалубка заливается бетоном. Так формируется ростверковая лента. После схватывания бетона, доски убирают, и слой песка меж свай удаляется.

 ВОЗМОЖНЫЕ ОШИБКИ ПРИ ПОСТРОЙКЕ

Для строительства свайного фундамента с ростверком очень важно подготовить арматуру так, чтобы была возможность для прочной связки армирования ростверка с каркасом свай. Отсюда ошибка:

• Отсутствие связи ростверка и столбов.

В результате зимнего расширения или весеннего таяния грунт начинает толкать сваи. Несвязанные с ростверком опоры могут выскочить из-под дома, что повлечет сильную деформацию или даже разрушение строения. Позаботиться об этом лучше заранее, ведь если свайно ростверковый фундамент своими руками установлен вместе с домом, то ошибку практически не исправить.

• Малая глубина залегания свай.

Экономить усилия в бурении отверстия под сваи нежелательно, особенно если точно неизвестна глубина промерзания почвы. Если сваи не заглублены достаточно, то зимнее расширение грунта будет все время нарушать их устойчивость, что приведет к деформации фундамента, а значит и поддерживаемого им дома.

• Неверное количество свай или их неправильная расстановка.

Следует помнить, устанавливая своими руками свайно ростверковый фундамент, что под несущими стенами, по углам, а также в местах пересечения стен обязательно нужно проложить сваи, сколько бы их ни было в целом. Если допущена ошибка, ростверковая лента будет испытывать увеличенные нагрузки, что может привести к трещинам и перекосам, либо сваи начнут постепенно погружаться в землю.

Данный вид основы под здание не так уж сложен и пользуется большой и заслуженной популярностью. Особенно хороши такие фундаменты для деревянных домов, бань или капитальных теплиц. Свайно ростверковый фундамент своими руками является отличным решением по трудовым и финансовым затратам, кроме того способен служить на протяжении десятилетий.

Опубликовано: 2015-07-01 г. Обновлено: 2018-01-04 г.

особенности конструкции и ее предназначение

В современном строительстве применяются самые разнообразные технологии, позволяющие при минимуме затрат добиться желаемого результата. Если речь идет о фундаменте, то универсальным решением во многих случаях могут стать сваи с ростверком – поперечной конструкцией, которая равномерно распределяет нагрузку и значительно увеличивает срок службы основания здания. Фундамент с ростверком более надежен и долговечен, использовать его можно при строительстве любых зданий, в том числе и производственных.

Преимущества ростверка

Первые ростверки появились у европейцев, которые строили дома на речных берегах и укрепляли фундамент сваями. Так как вероятность подтопления строений была высока, деревянные сваи заглублялись не полностью, а сами дома словно бы висели в воздухе. Основание, на котором возводились стены, и являлось ростверком, а в роли его чаще всего выступали деревянные бревна.

Сегодня ростверк не только соединяет все части свайного фундамента и помогает равномерно распределить нагрузку. При высоком уровне грунтовых вод фундамент с ростверком является прекрасной защитой от влаги и не требует дополнительных вложений для того чтобы обустроить водоотвод. Кроме этого, при обустройстве фундамента с ростверком нет необходимости рыть котлован, а сами работы выполняются достаточно оперативно: сваи с поперечными балками можно установить в течение нескольких часов. Отсутствие необходимости использовать громоздкую и дорогостоящую строительную технику, возможность установки фундамента на проблемных грунтах, существенная экономия средств и времени – вот далеко не все преимущества, которые дает такой тип конструкции фундамента.

Из чего изготавливаются ростверки?

Материалы для таких поперечных перекладин могут быть самыми разнообразными – все зависит от назначения фундамента и типа строения. Деревянный ростверк, экологически безопасный и достаточно прочный, применяется, в основном, при возведении деревянных срубов и бань. Самым прочным и долговечным считается ростверк из железобетона, который стоит довольно дорого и, как правило, используется при строительстве промышленных зданий. Уступает ему в прочности бетонный ростверк, но и этот вариант конструкции может похвастаться надежностью. Бетонный ростверк без труда может выдержать нагрузку трехэтажного коттеджа и прослужит не одно десятилетие. А вот для одноэтажных домов чаще всего используют ростверк из металлических швеллеров. Он довольно жесткий и надежный, однако из-за коррозии, которая неизбежна, срок службы такой конструкции составляет несколько десятилетий.

Кроме этого, на прочность конструкции влияет и технология изготовления ростверка, который может быть:

• монолитно-литым, то есть, представляющим собой замкнутый каркас из металла, бетона либо железобетона;
• монолитно-сборным. Каркас выполняется литым, а внутренние перегородки собираются во время монтажа;
• сборным. Вся конструкция собирается из отдельных частей.

Если материал, из которого изготавливается ростверк, подбирается в зависимости от типа здания и мало ориентирован на особенности грунта, то варианты обустройства фундамента с ростверком зависят от того, где именно возводится здание.

Виды ростверка в зависимости от положения свай

Существует три типа свайного фундамента с ростверком по месту расположения поперечных конструкций. Связано это с особенностями грунта и необходимостью в каждом конкретном случае создать максимально надежный фундамент. Если речь идет о почве с высоким уровнем грунтовых вод, которые будут подтапливать сооружение, то выбирается свайный фундамент с высоким ростверком. В этом случае перечные конструкции не соприкасаются с грунтом и устанавливаются на высоте 15–20 см от земли. Правда, у такой конструкции есть свой недостаток – основание здания будет постоянно продуваться, поэтому его придется закрывать специальными щитами или же утеплять.

Ростверк, расположенный над самым грунтом, именуется повышенным. Расстояние между поперечными перекладинами и землей составляет порядка 5 см, поэтому уровень продуваемости снижается. Но и в этом случае фундамент придется дополнительно утеплять.

Заглубленный ростверк используют при достаточно низком уровне грунтовых вод и повышенной подвижности самих грунтов. Часть конструкции при этом находится в земле, а часть – возвышается над поверхностью. Такой ростверк изготавливается из бетона либо железобетона, что обеспечивает продолжительность его срока службы и безопасность самого здания.



07 февраля 2018

Поделиться ссылкой с друзьями:

Свайно-ростверковый фундамент — устройство, фото, видео

Применение ленточного, также как и плитного фундамента в своём роде считаются традиционными видами, их не всегда рентабельно использовать. Иногда возникают ситуации, что по финансовым соображениям свайно-ростверковый фундамент наиболее актуален. Чаще всего подобные моменты возникают на почве, характеризующейся нестабильностью и слабонесущем грунте, также при строительстве на глубоко промерзающих грунтах.

Монолитный ростверк на сваях достаточно популярен и при строительстве частного сектора, причём независимо от глубины замерзания. Строительство свайно-ростверкового фундамента, обычно его используют под основу для зданий с небольшим числом этажей, причины этому его экономичность, надёжность и достаточно быстрое производство винтовых свай.

Данное основание прекрасно подходит для следующих домов:

• Деревянных
• Каркасных
• Газо — пенно — бетонных
• Кирпичных.

Прежде чем встанет вопрос, как сделать ростверковый фундамент, необходимо тщательно определиться с вариантами подбора свай.

Подбор свай под свайно-ростверковый фундамент

Выбор свай для дальнейшего строительства зависит от материала, из которого сделаны стены. Приоритет отдаётся конструкциям из:

• Бетона
• Стали
• Железобетона

Для заложения свайно ростверкового фундамента применяются следующие виды свай:

• Набивные. Приемлемым считается использование при строительстве набивных свай. Они, как правило, укладываются в заранее подготовленные отверстия непосредственно на самом участке строительства. При условии пучинистых почв лучшая сейсмо-устойчивость достигается забивными опорами, которые заглубляются посредством спецтехники.
• Забивные. Их установка проходит без бурения. Грунт также не вынимается. В строительстве свайного ростверка частных домов такие сваи практически не используются, в виду отсутствия необходимой техники.
• Буронабивные. В заранее пробуренной в грунте скважине крепится опалубка. Для более прочных свойств в неё укладывается арматура, в конце все заливается бетонным раствором.
• Буровые железобетонные. Как и в ситуации с буронабивными, осуществляется бурение скважины, в которую вбивают подготовленные железобетонные сваи.
• Винтовые. Сваи из метала, с острым концом и винтовыми лопастями, разрезающими землю. На большой глубине установка проходит с помощью спецтехники, на маленьких можно вручную, т.к. предполагает использование под разные типы домов и из любых предполагаемых материалов. При строительстве частного сектора, наряду с высоким свайным ростверком, более широкое использование получили буронабивные сваи. Они популярны при возведении не только домов для круглогодичного проживания, но и для бань и дач, которые можно возводить без расчёта, лишь взглянув на фото или видео.
• Висячие. Особенность висячих свай — объёмная боковая поверхность, с помощью которой они и передают основную часть нагрузки, в некоторых случаях до 65- 75%.
• Сваи ТИСЭ. Считаются основой свайно-ростверкового фундамента
• Сваи-стойки. Переводят при помощи своего острия долю нагрузок. Имеют неразвитые боковые стенки с гладкой поверхностью.

Расположение свай при строительстве ростверка

Заделку опор, как правило, устанавливают вертикально. Но иногда одну или даже несколько выставляют под наклоном. Такие методы используются обычно на участках с наклонной плоскостью.

Под частные малоэтажные дома их монтируют в виде ленты, ставя в один или несколько рядов. Также если планируется большая нагрузка, то применяется кустовой метод. Обычно это происходит на углах предполагаемого строительства. Сваи желательно выбирать с круглым сечением, их будет проще заглубить при помощи строительного бура.

Разметка

В первую очередь необходимо снять плодородный слой почвы, затем нужно выровнять площадку. При помощи шнуров и колышков проводится разметка границ дома. Для того, чтобы произвести отметки внутренних и внешних стен, следует натянуть 2 шнура. Необходимо тщательно осуществлять проверку геометрии, сравнивая и перемеривая диагональ попарно. После окончании разметки фиксируются зоны, где будут установлены сваи.

Возводим свайно-ростверковый фундамент согласно технологии

Возведение фундамента проходит в несколько этапов:

• Геологическая разведка – анализируется тип и однородность грунта.
• Отсыпка песчаной подушки – благодаря ей основание будет более защищено от естественных повреждений посредством движения грунта, необходимо заранее сделать железобетонную фундаментную ленту.
• Сбивка опалубки – желательно сделать монолитную конструкцию, ещё лучше применить пенополистерол. С его помощью можно добиться лучшего уровня гидроизоляции, тем самым утеплить основание.
• Монтаж конструкций из свай — сначала спецтехникой бурятся отверстия, Функцию необходимой обсадки выполняет асбестоцементная труба, армирование проводят в виде 4-х арматур сопряженных между собой.
• В обязательном порядке изолируются опоры свайного ростверка, прежде чем осуществлять работы по армированию. Выходящая из земли арматура закрепляется армированными частицами ростверка.
• Производится общее армирование ленты со сваями, и дальнейшей заливкой бетонного раствора. В первую очередь заливаются опоры, затем железобетонная плита.

Важно помнить, что отсыпанная на начальном этапе подсыпка устраняется после набора ростверком половины прочности, а заливают его исключительно после 7-и дней как забетонировали свай. При нарушении технологии, свайный фундамент во время эксплуатации может преподнести сюрпризы в виде повреждения здания. Такое основание даёт шанс неплохо сэкономить, но с тем, же выдвигает высокие требования к этапу подготовительных работ, тогда и прослужит не менее ста лет.

Распределение и этапы заливки ростверка

Свайно ростверковый фундамент определяется несколькими этапами заливки:

• Формируется каркас для опалубки
• Засыпается песок
• Обязательная закладка пенополистерола.
• Заливается бетоном.

Утепление фундамента

После выполнения первоочередных работ, стоит подумать об утеплении. В качестве утеплителя применяется жидкий материал. Выполняется данная процедура при помощи распылителя и посредством строительного фена.

Недостатки

Как и при любом моменте в строительстве, свайный фундамент с ростверком, также имеет свои минусы.

• Между поверхностью и ростверком появляется свободное пространство, в процессе работы которое крайне необходимо заполнить, предварительно оставив небольшой зазор между забивкой.
• В постройках, где установлен монолитный свайный фундамент, полностью отсутствует возможность оборудование подвала.
• Монолитное основание имеет большую высоту и зазор, где селятся насекомые. Его желательно закрыть.

Основные ошибки при закладке фундамента

Свайно-винтовой фундамент с ростверком не предусматривает ошибок, но застройщик иногда их допускает:

• Недостаточная связь свай с ростверком. В зимний период происходит расширение грунта за счёт его промерзания, поэтому на столбы начинают действовать опрокидывающие силы. Сваи ближе к поверхности находятся под давлением от замерзшей почвы в сторону подпольного пространства. Если столб недостаточно зафиксирован, то он может продавливаться. Результат этой ошибки — механические повреждения. Стены построек, изготовленные из сырья легкого веса, подвергаются наибольшему риску и соответственно более крупным повреждениям.
• Не слишком глубоко заложенные сваи. Цельная конструкция на сваях, как правило, способна произвести усадку в случае, если опоры посажены на недостаточную глубину. Впоследствии этой ошибки полость между грунтом и нижней частью ростверка просто исчезнет.
• Ошибки при расчётах по несущей способности. Определяющим фактором при расчёте является тип грунта. Неточности могут привести к тому, что от нагрузки вся конструкция начнёт погружаться в почву.

Если Вас заинтересовала данная статья и Вы желаете заказать дешевые винтовые сваи под ростверковый фундамент, то посмотрите стоимость винтовых свай в Москве.

Что такое ростверк?

При строительстве жилого дома все в нем должно соответствовать качественному уровню, начиная от фундамента и заканчивая кровлей. Приступая к строительству жилого дома, важно понимать, что все работы в ходе строительства должны быть выполнены с соответствующим качеством. Поэтому разработка индивидуальных проектов домов является основополагающим звеном, позволяющим учесть все нюансы возведения жилого дома в ходе всех стадий строительных работ, начиная с возведения фундамента и завершая работами по устройству кровли.

При строительстве жилого дома все в нем должно соответствовать качественному уровню, начиная от фундамента и заканчивая кровлей. Приступая к строительству жилого дома, важно понимать, что все работы в ходе строительства должны быть выполнены с соответствующим качеством. Поэтому разработка индивидуальных проектов домов является основополагающим звеном, позволяющим учесть все нюансы возведения жилого дома в ходе всех стадий строительных работ, начиная с возведения фундамента и завершая работами по устройству кровли. Одной из главных задач при строительстве является возведение надежного фундамента. Одним из применяемых в строительстве фундаментов, является свайный фундамент. Свайные фундаменты бывают:

• забивные железобетонные
• вдавливаемые железобетонные
• буронабивные железобетонные
• винтовые металлические

Ростверк: что это?

Ростверком называют верхнюю часть фундамента из свай или столбов. Его основная роль заключается в равномерном распределении нагрузки от здания на фундамент. Ростверк представляет собой балочную или плитную конструкцию, являющуюся так же основанием под возводимое в последующем здание. При строительстве деревянных домов в роли ростверка может выступать фундамент, выполненный из брусьев или бревен. Именно такая конструкция и называлась ростверком первоначально.

Исходя из проектных решений, некоторые проекты домов предполагают устройство высокого ростверка. Тогда его приходится располагать намного выше уровня грунтов. Также его устанавливают на причалах и поднимают над водой. Если подошва фундамента совпадает с уровнем земли, на которой заканчивается грунт, то такой фундамент является повышенным. Низкий ростверк заглубляется в грунт. Такой тип ростверка чаще всего возводят для жилых или промышленных зданий.

Из чего можно делать ростверк?

Чаще всего в качестве материала для фундамента выступают:

• бетон
• железобетон
• дерево
• металл

Для многоэтажных зданий фундаменты выполняют из самых надежных и прочных строительных материалов, таких как железобетон. Арматурные сетки (каркасы) в таких железобетонных фундаментах чаще всего укладывают не только по низу основания, но и на середине высоты строения, а иногда и с определенным шагом по всей высоте. Данные конструктивные решения принимаются в связи с необходимостью равномерного распределения нагрузок   между колоннами или стенами. К ростверкам могут подвешивать несколько этажей здания с ядрами жесткости. В этом случае он станет аутригером.

Если проекты домов запроектированы из бруса, то ростверком может выступать нижний слой брусьев (обвязочный брус), размещенный на столбах. Так же ростверком может являться двутавровая балка.

Наиболее надежными и долговечными вариантами ростверка являются железобетонный монолитный ростверк. Устройство таких фундаментов возможно только при условии производства работ профессиональными строителями.

Для чего ростверку армирование?

Армирование необходимо для того, чтобы ростверк полноценно воспринимал вес от здания, был устойчив к изгибающим нагрузкам, и в нем не возникали трещины. Как и ленточный фундамент, его армируют верхней и нижней арматурой. Для придания жесткости устанавливают конструктивную поперечную арматуру с определенным шагом в виде хомутов.

Продольное и поперечное армирование выполняется арматурой, диаметр и шаг арматуры назначается согласно расчету нагрузок, выполненному проектировщиком. Назначение продольной арматуры воспринимать нагрузку и сопротивляться деформациям. Поперечные пруты отвечают только за соединение конструкции в цельный каркас, поэтому их толщина может быть немного меньше. Каркас полностью заливается бетоном с защитным слоем не менее 30 мм. Все конструктивные нюансы учитываются в готовых проектах жилых домов или при индивидуальном проектировании.

Плитный или ленточный ростверк?

Процесс армирования плитного ростверка почти не отличается от армирования монолитной плиты. Так же есть верхняя и нижняя арматура, которая представляет собой арматурные сетки с шагом стержней по расчетным нагрузкам. Устройство плитного фундамента потребует гораздо большее количество бетона, чем ленточного. Точно также повысится и количество арматуры.

Как подготовить железобетонный ростверк?

Заливать железобетонный ростверк можно только после того, как будет установлена опалубка. В нее монтируют арматурный каркас, так чтобы он впоследствии полностью погрузился в бетон. Под нижние арматурные стержни подкладывают брусочки по высоте не менее 4 см. Если каркас уложить на дно, то нижний слой арматуры окажется не покрытый бетоном. Каркас в опалубке прочно закрепляется, так как в процессе заливки он может сдвинуться.

Каждая свая или столб должны быть армированы. Чтобы надежно соединять сваи и ростверки, арматурные стержни должны быть выпущены из верхней части столбов. Для надежного крепления ростверка, выпуски заводят в каркас ростверка. Ширина ростверка должна быть шире столбов и возводимых стен и никак не меньше 30 см.

Все проекты домов и коттеджей создаются с учетом индивидуальных пожеланий заказчика, но, несомненно, представляют собой качественно разработанную проектную документацию. При строительстве фундаментов основополагающим является иметь документацию с отчетом о геологическом строении грунтов на участке строительства, так как именно от этой части дома, невидимой для глаз, зависит и все остальное, а, в первую очередь, прочность возводимого здания. Завершить строительство вип-коттеджа, не закрепив его основательно на случай всевозможных катаклизмов, это все равно, что сдать дом без крыши. Только отсутствие крыши заметно сразу, а слабый фундамент проявит себя постепенно. Поэтому так важно уделить внимание ростверку.

Какая роль ростверков в обустройстве фундамента?

Традиционными исполнениями фундамента являются ленточное и плитное. Однако их возведение может быть невозможным по ряду причин. Заменой им может послужить ростверковый фундамент на сваях. Он обладает рядом преимуществ и при этом может быть более выгодным вариантом.

Типы и разновидности ростверка

Что же представляет собой ростверк? Это соединение свай или столбцов фундамента между собой, то есть это горизонтально расположенное соединение свай. Благодаря своим конструктивным особенностям такой фундамент получается достаточно прочным и не уступает в этом показателе другим разновидностям.

Классификацию ростверка можно провести по нескольким признакам:

• расположение;
• стройматериал;
• тип исполнения.

По месту расположения разделяют высокий, низкий и заглубленный типы. К первому относится ростверк, располагающийся над поверхностью земли. Такая конструкция позволяет своевременно выполнять ремонт фундамента за счет удобства его осмотра. Низкий фундамент находится на одном уровне с землей, а заглубленный ниже. Эти варианты позволяют сохранять тепло и обустроить подвал в доме, но при этом подразумевают дополнительные земляные работы.

Еще одна классификация — по типу исполнения. Конструкция может быть монолитной, сборной и сборно-монолитной. Первый вариант более простой в применении, поэтому его чаще применяют для строительства малоэтажных загородных домов. Второй вариант отличается большими трудозатратами, поэтому применяется в основном в строительстве высотных домов и зданий. Сборно-монолитный вариант крайне сложен в исполнении, поэтому для строительства частных домов практически не применяется.

Из чего изготавливаются ростверки?

В зависимости от стройматериалов, использующихся при возведении различают следующие конструкции:

• Бетонные. Так как всю нагрузку принимает на себя бетон, который имеет плохую прочность на изгиб, то такой фундамент выполняется с утоплением свай в бетон. Обычно такой способ применяют для строительства одноэтажных зданий.
• Железобетонные. В данном варанте решается проблема с бетоном за счет применения арматуры. При выборе стройматериалов необходимо руководствоваться точными расчетами для получения прочной и надежной постройки.
• Деревянные. Используется для возведения домов из древесины, так как при использовании других материалов конструкция может не выдержать нагрузки. При использовании дерева необходимо позаботиться о гидроизоляции, так как этот материал довольно сильно поддается гниению.
• Металлические. Обычно применяется в совокупности со стальными сваями, так как в этом случае конструкции просто свариваются межд собой. Металлический ростверк достаточно прочный, но при этом довольно сильно поддается коррозии, поэтому это необходимо предусмотреть заранее.

Преимущества ростверка

Многие строители все чаще выбирают это решение. Почему стоит обратить внимание на него?

• Возможна постройка на неустойчивых грунтах, например, глинистых или песчаных.
• Применяется на участках с неровным рельефом. Отличное решение для строительства дома на склоне.
• Работы могут проводиться в любое время и не зависят от погодных условий.
• Фундамент, возведенный по такой технологии обладает высоким показателем долговечности.
• Не нужно проводить сложные подготовительные работы.

Однако у данной конструкции имеются также и недостатки. Рассмотрим их подробнее:

• Возведение подвала или погреба возможно, но имеет множество нюансов и слишком трудозатратно.
• Выполнение работы без предварительных расчетов невозможно.
• Для сооружения некоторых разновидностей нужна спецтехника.

Свайный фундамент с ростверком требует точности в возведении, поэтому в большинстве случаев лучше доверить его строительство профессионалам. Он может быть отличным решением для участков с неустойчивыми грунтами.

Фундамент ростверка — стальная конструкция

Конструкция фундамента ростверка применяется для тяжелых структурных нагрузок от колонн, опор или балок, необходимых для передачи несущей способности сравнительно плохого грунта.

Фундамент ростверк помогает распределять нагрузку на большую площадь грунта. Этот фундамент помогает избежать глубоких земляных работ, так как необходимая площадь основания предусмотрена для нагрузки трансмиссии. Глубина фундамента ограничена от 1 м до 1.5м.

Определение фундамента ростверка — Фундамент ростверка состоит из двух или более ярусов балок, уложенных под прямым углом для распределения нагрузки на большой площади.

Этот тип фундамента обычно используется для опор и опор колонн тяжелых конструкций. Ростверк состоит из стальной I I секции (R.S.J), уложенной одинарной или двойной большой. Второй крупнее. Количество R.S.J.S и расстояние между ними зависит от нагрузки на конструкцию и несущей способности почвы.

Для устройства ростверкового фундамента выкапывается траншея необходимой ширины и глубины. Поверхность траншеи выравнивается и утрамбовывается. На утрамбованную поверхность наносится слой цементного бетона, который хорошо уплотняется, чтобы сделать его непроницаемым. R.S.J.S желаемых размеров укладываются через равные промежутки времени. Нижние фланцы R.S.J.S заделываются в бетон путем заливки густого цементного раствора. R.S.J.S соединяются между собой трубами и болтами. Болты вбиваются в перемычку R.S.J.S.

Г.И. Отрезки труб помещаются между R.S.J.S, и длинный болт пропускается через все отверстия и трубы. Это соединит R.S.J.S вместе, образуя твердую массу.

Типы фундаментов ростверка

1. Фундамент стальной ростверк

Фундамент стального ростверка представляет собой конструкцию из стальных балок, структурно известных как рулонные стальные балки (RSJ), состоящие из двух или более ярусов.

2. Фундамент из деревянных ростверков

Деревянный ростверк предназначен для тяжелонагруженной деревянной колонны или кирпичной стены.

Изображения фундамента ростверка

Чертежи разреза и плана ростверка.

Фундамент — схемы изгиба и сдвига.

Фундамент ростверка — временные работы

Преимущества фундаментов для ростверков

Фундамент из стального ростверка дает подрядчикам больше преимуществ, чем деревянный ростверк.

Скорость монтажа — подрядчики могут сэкономить время, используя фундамент из ростверка.

Удобство — ростверк в фундаменте позволяет избежать заливки бетона и сэкономить время благодаря простоте монтажа.

Экономически эффективный метод — Подрядчик может снизить затраты за счет минимального нарушения работы транспортной инфраструктуры.

Универсальное решение для фундамента — технология подходит для самых разных областей применения.

Дополнительные материалы для чтения

Фундамент с ростверком

ppt — Просмотр Slideshare, фундамент с ростверком pdf скачать

Фундаменты Grillage — Проектирование старых конструкций

В любой быстро меняющейся технологии иногда есть ответвления от основного потока, которые являются критически важными, высокоразвитыми и недолговечными.Люди очень много работают, чтобы усовершенствовать то, что им нужно, только для того, чтобы через несколько лет это было заменено чем-то лучшим. Структурная инженерия сейчас меняется не так быстро, как 125 лет назад. Фундаменты ростверков были частью перехода к технологии стального каркаса в 1890-х годах и использовались до двадцатого века, но сейчас они настолько редки, что большинство инженеров никогда не анализировали их.

Идея ростверков была проста: для анализа железобетона было мало руководств, поэтому бетон использовался в основном как неармированный массивный материал, по сути, как геометрически гибкая кладка.Сталь была хорошо изучена и прочна, но уязвима для ржавчины. Учитывая эти материалы, как спроектировать раздельное основание, в котором сосредоточенная нагрузка от колонны, опоры или стены должна быть распределена по большой площади, чтобы получить достаточно низкое давление, чтобы почва могла ему противостоять? Ответом был ростверк с двумя или более слоями стальных балок под прямым углом для распределения нагрузки. Балки либо располагались поверх слоя неармированного бетона, либо закладывались в бетонную основу. Когда балки заделаны в бетон, их легко принять за железобетонную основу, но структурное действие другое: в ростверке балки выполняют всю работу, а не работают вместе с бетоном, как в современных железобетонных конструкциях. бетонный фундамент.Улучшения в анализе железобетона и материалов — вот что в конечном итоге уничтожило ростверки.

Фотография выше относится к строительству здания American Surety Building в Нью-Йорке в 1895 году и показывает стальные колонны, сидящие на голых ростверках. В данном случае ростверки располагались не на бетонной площадке, а на неармированных бетонных кессонах. Вот план ростверка, показывающий перекрещивающиеся балки на каждой колонне и балки, проходящие между ростверками по периметру, чтобы поддерживать основание внешней стены.На бродвейской стороне плана нет ни одной из этих стеновых балок, потому что там есть тротуарный свод. Север слева; фотография, кажется, смотрит в юго-восточный угол.

Здание Уилкс, расположенное в трех кварталах от него, имело достаточно продвинутую систему с использованием перевернутых коленных распорок и пластинчатых балок для распределения нагрузки над верхним слоем балок ростверка:

Здание Spreckels в Сан-Франциско, в котором была усовершенствованная рама с некоторыми попытки сейсмического крепления, похоже, имели ростверк со сплошным матом из стальных балок:

В здании Rand McNally в Чикаго использовались рельсы для ростверка, что является возвратом к середине 1800-х годов, до того, как появились более тонкие двутавровые балки. В наличии:

The St.Пол-билдинг, квартал от American Surety, имел такой же типичный ростверк, как и существовал:

Интересно, что два здания с конструкцией из стальных каркасов, World Building в Нью-Йорке и Drexel Building в Филадельфии, имели менее продвинутые перевернутые Фундамент арочного типа:

Что такое фундамент ростверка, определение, конструкция, применение

Фундамент ростверка — это тип фундамента, который часто используется в основании колонны. Он состоит из одного, двух или более ярусов стальных балок, наложенных на слой бетона, при этом смежные ярусы расположены под прямым углом друг к другу, а все ярусы заключены в бетон.

Прежде чем идти за подробностями; давайте посмотрим, что вы узнаете сегодня в этом посте:

1. Определение
2. Конструкция
3. Типы
4. Конструкция

Это самый экономичный фундамент в случае передачи больших нагрузок с колонн на грунт с низкой несущей способностью . Обратите внимание, что слово «ярус» используется для такого расположения, при котором предметы размещаются слоями один над другим, как сиденья в кинотеатре или аудитории.

Определение ростверка

Он состоит из множества слоев балок. Их укладывают под прямым углом друг к другу. Такое расположение позволяет разгонять большие точечные нагрузки. Фундамент распределяет нагрузку от надстройки до допустимого давления на грунт. Защита и выбор подходящих материалов — важная часть дизайна.

Балка ростверка может быть из любого материала. Обычно это сталь, сборный железобетон или дерево. Такой фундамент может оказаться удачным и недорогим, если у вас достаточно надежного таймера.Это также полезно, если вы хотите повторно использовать существующие прокатные стальные профили. В постоянных условиях важным фактором дизайна становится долговечность.

Преимущества ростверка

Хотите узнать, где используется ростверк? Если у вас грунт с низкой несущей способностью, то ростверк станет идеальным решением. Это более легкий и недорогой вариант. Устройство ростверка позволяет получить лучшую площадку для распределения давления.

В США этот тип фундамента используется для строительства линий электропередачи.Он подходит там, где нет коренной породы и невозможен плотный фундамент. Конструктивная конструкция такого фундамента делает его идеальным для проектов линий электропередачи.

В отличие от свай, этот тип фундамента считается более легким и наиболее экономичным решением. Он не требует глубоких земляных работ, но тем не менее может обеспечить необходимую площадь для несущей способности почвы. Для свай, кессонов и опор требуется глубокая выемка грунта, что является большим недостатком в случае ограничений площадки.

Для кладки стены используется деревянный ростверк. Конструктивными деталями ростверка в этом случае являются доски и балки, расположенные одна над другой. Это поможет избежать дифференциальной осадки. Если вы застряли в ситуации, когда невозможно установить сваи, а характеристики грунта на участках не позволяют использовать другой тип неглубокого фундамента, мы можем использовать ростверк.

Теперь, потому что в опорах электропередач опоры подвергаются сильной коррозии, что является большой проблемой.Теперь, когда ростверк находится под землей и труднодоступен для осмотра, он может внезапно выйти из строя. Вот почему оцинкованная сталь предпочтительнее для фундамента ростверка в проектах ЛЭП.

Конструкция балок ростверка

Теперь, когда вы познакомились с основами основания ростверка, давайте рассмотрим его конструкцию. Вы должны рассчитать нагрузку и моменты надстройки. Используйте эти приложенные силы для расчета требуемой площади основания. Для этого используйте подходящее значение допустимого давления на грунт.Не забывайте использовать состояние грунта.

В этой области вы можете выбрать количество и размер каждого слоя ростверка. Затем слои конструируют так, чтобы выступать от края верхнего слоя. Это в дальнейшем поможет определить размеры балки. Эти размеры балки необходимы, чтобы противостоять приложенным изгибающим моментам и поперечным силам.

Возникли проблемы с дизайном? Не волнуйтесь; Вот практический пример, когда инженер-геотехник спроектировал ростверк для аудитории.Найдите здесь.

Конструкция должна учитывать композитное действие, когда ростверк закладывается в бетон. Последовательность нагружения и метод строительства должны соответствовать требованиям проекта.

Типы

В основном есть два типа в зависимости от типа используемого материала;

• Фундамент стальной ростверк
• Фундамент деревянного ростверка

В основном из этих двух типов решение принимается на основе наличия материала, и решающим фактором является общая стоимость.

Если вы хотите стать хорошим инженером-геологом в США, я бы лучше сказал, что вы узнаете об основных характеристиках типов ростверков.

В основном из этих двух типов решение принимается на основе доступности материала, и решающим фактором является общая стоимость.

Если вы все еще не уверены, подходит ли этот тип основания для типа почвы в вашем районе. Вы можете выполнить полномасштабные полевые испытания на подъем стальных фундаментов ростверков. Первые характеристики грунта на площадках изучаются с помощью различных испытаний на месте, включая стандартные испытания на проникновение, конусное проникновение, прессиометр, сдвиг в стволе скважины, приводной конус и испытания на дилатометре.

Фундамент стальной ростверк

Этот тип фундамента ростверк — один из самых распространенных. В фундамент стального ростверка входят стальные балки ростверка. Они называются балками из рулонной стали (RSJ). Они располагаются слоями один над другим и обычно называются ярусами стальных балок. В конце этой статьи я объяснил конструктивные особенности конструкции фундамента из стального ростверка.

Но если вы выбираете это, убедитесь, что вы соблюдаете минимальные требования к покрытию.Таким образом, для защиты стального основания ростверка от грунтовых вод необходимо обеспечить бетонное покрытие в 10 см вокруг внешних балок и верхних фланцев. Это предотвратит коррозию и сделает соединения жесткими.

Фундамент с деревянным ростверком

Если вы выбрали деревянную каркасную конструкцию, в которой деревянные колонны сильно нагружены, то фундамент с деревянным ростверком может многое предложить. Вам просто нужно использовать деревянные доски и балки ростверка вместо стальных балок. Как и в случае с фундаментом из стального ростверка, здесь нужно разместить деревянные балки одна над другой.Деревянный ростверк очень полезен для заболоченных территорий, где несущая способность почвы низкая и где стальные балки могут подвергнуться коррозии из-за подземных вод.

В отличие от стального, здесь не нужно закладывать деревянные балки в бетон. Вместо этого можно предусмотреть деревянную основу внизу.

Строительство фундамента ростверка

Этот метод строительства предназначен для стального ростверка, залитого в бетон. Порядок строительства следующий:

• Сначала мы должны выкопать грунт до желаемой глубины фундамента.Глубина обычно небольшая. Достаточно всего лишь заделать два яруса балок ростверка и стыков. Однако минимальная глубина — 90 см.
• После раскопок нам нужно утрамбовать поверхность, чтобы сделать ее ровной. Теперь залейте бетон и утрамбуйте его так, чтобы получилась бетонная площадка толщиной 15 см.
• Теперь разместим первый слой балки ростверка сверху. Количество, размер и расстояние между балками соответствуют проекту. Балки необходимо выровнять.
• Залейте обильным цементным раствором все нижние полки балок ростверка.Это сделает их монолитными с бетонной площадкой.
• Теперь разместите второй ярус балок под прямым углом. Приходится размещать и разносить их с помощью разделителей. Теперь залейте бетон между стальными балками и вокруг них.
• В конце мы разместим стальную стойку, соединив ее с опорной пластиной. Мы будем использовать косынку и боковые уголки для надежного соединения. Эти соединения также закладываются в бетон, чтобы сделать их монолитными.

Фундамент с ростверком, подробности

Недостатки фундамента с ростверком

Фундамент с ростверком — не идеальный фундамент, так как он может быть полезен только в некоторых конкретных сценариях и условиях грунта.Самый большой недостаток: стальные балки нужно защищать от коррозии, покрывая их бетоном. Вы не можете ожидать, что этот тип фундамента будет полезен для многоэтажной башни, для этого вам придется использовать свайный фундамент. Вы просто не можете переложить строительную нагрузку на хрупкую почву.

Но если у вас легкая конструкция, такая как древесина, бетонные блоки или стальная конструкция, вы можете сделать фундамент из ростверка для поддержки грунта с низкой несущей способностью. Это сэкономит до 30% на возведении фундамента.

Фундамент ростверк мелкий или глубокий?

Чтобы ответить на этот вопрос, сначала нам нужно знать, что такое глубокий фундамент или неглубокий фундамент.

Если вы уже знаете, вы можете пропустить этот абзац и продолжить. Неглубокий фундамент — это фундамент, при котором глубина фундамента равна или меньше ширины фундамента. В таком случае он размещается сразу под самой нижней частью конструкции. Принимая во внимание, что глубокий фундамент уходит на много метров ниже земли, и наиболее распространенным типом глубокого фундамента является свайный фундамент.

Ну, вернемся к ростверку. По определению, этот тип фундамента следует отнести к категории неглубоких фундаментов. Но мы можем использовать его вместо глубокого фундамента, то есть, когда состояние подземных вод и состояние почвы не позволяют использовать другой тип фундамента, можно использовать ростверк.

Итак, ростверк — это фундамент неглубокого заложения, который можно использовать как альтернативу глубокому фундаменту.

Хотите узнать больше?

Если вы хотите узнать больше об определении фундамента в гражданском строительстве и изучить многие другие типы фундамента.Введите сюда эту статью о различных типах фундамента.

Надоело читать? Не волнуйся. Устройтесь поудобнее и посмотрите это потрясающее обучающее видео за чашкой кофе. [youtube https://www.youtube.com/watch?v=USvCZlwe-D0]

Grillage Foundation — типы и установка [Civil Planets]

Фундамент — это важная часть любой конструкции, которая передает на землю все виды нагрузок.

В зависимости от несущей способности грунта в строительстве используются несколько типов фундаментов.Фундамент ростверк — одно из них.

Что такое ростверк фундамент?

Столбчатый или опорный фундамент, образованный двумя или более поперечными балками, расположенными под прямым углом друг к другу, покрытыми бетоном, называется фундаментом из ростверка .

Когда и где он используется?

• Фундамент ростверк подходит, когда фундамент сооружения сооружается как фундамент неглубокого типа на влажной или рыхлой почве.
• В основном для рыхлых грунтов используется метод глубокого фундамента. Однако ростверк будет рекомендован там, где глубокий фундамент по каким-либо причинам невозможен.
• Фундамент ростверка считается, когда глубина фундамента ограничена от 1 до 1,5 м по таким причинам, как каменистый грунт.
• Более того, ростверк может выдерживать и передавать большие нагрузки от конструкции на большие площади.

Элементы фундамента ростверка

• Глубина фундамента будет в диапазоне от 1 м до 1.5 м, но не менее 900 мм.
• Стальная балка или деревянные доски должны быть размещены над бетонным основанием, причем толщина бетонного основания должна быть не менее 150 мм.
• Два или более слоя стальных балок или древесины были уложены на бетонную основу, и эти слои расположены под прямым углом к ​​каждому из них.
• Количество балок нижних слоев выше, чем верхний слой. Например, если верхний слой имеет 3 балки, то нижний слой должен иметь 5 или 6 балок в зависимости от критериев расчета нагрузки.
• После крепления стальной колонны весь каркас следует покрыть бетоном.

Виды фундаментов ростверков

Фундамент ростверк по марке классифицирован как два.

• Фундамент стальной ростверк
• Фундамент деревянный ростверк

Фундамент стального ростверка и установка

Фундамент стальной ростверк состоит из двух и более слоев стальных балок.

• Во-первых, бетонное основание должно быть выполнено на грунте толщиной не менее 150 мм.
• Стальной каркас будет надлежащим образом размещен над бетонным основанием.
• Верхний слой балок укладывать под прямым углом к ​​нижнему слою.
• Балки будут разделены распорной планкой диаметром 20 мм для проникновения бетона в каждый слой.
• Расстояние между балками не должно превышать 300 мм. Если расстояние между балками превышает 300 мм, бетон не будет действовать монолитно.
• Теперь необходимо правильно залить бетон внутри и вокруг стальной секции с надлежащим уплотнением.
• Опорная плита должна быть закреплена поверх верхнего слоя с помощью цементного раствора и убедиться, что плита не колеблется.
• Затем закрепите стальную стойку на опорной плите вместе с косынкой и затяните гайки и болты.

Наконец, бетон должен быть залит в фундаменте и вокруг него с минимальной прозрачностью 15 мм, чтобы предотвратить коррозию стали под воздействием воды.

Фундамент и установка деревянного ростверка

Фундамент из деревянных ростверков подходит для легких конструкций, несущая способность грунта которых не превышает 6 тонн / кв.м.Поверх этого фундамента будет возведена стена из кирпичной или блочной кладки.

• Деревянные доски толщиной от 80 мм до 100 мм, используемые для изготовления фундамента.
• Деревянные доски состоят из двух или более поперечных слоев. Между досками нет распорки, и расстояние между досками должно быть от 450 до 600 мм с каждой стороны основания.
• В этом фундаменте минимальное количество бетона было залито внутри и вокруг фундамента.
• Затем можно возводить кирпичную или блочную стену поверх фундамента.

Преимущества и недостатки

Преимущества	Недостатки
Экономия и экономия средств	Может быть под воздействием подъемной силы.
Глубокая выемка грунта не требуется для фундамента с рыхлым грунтом.	Для раскопок большей площади.
Для завершения фундамента достаточно меньше рабочей силы.	Выравнивание столбца может немного измениться.

Использование ростверка

Основное применение ростверкового фундамента — передача большой нагрузки на рыхлый грунт, где по каким-то причинам невозможно глубокое основание.

Надеюсь, вам понравилась статья. Счастливого обучения 🙂

Автор Сатиш

Сатиш — инженер-строитель с более чем 9-летним опытом работы в жилищном строительстве. Он автор, редактор Civil Planets

.

Похожие сообщения

Grillage Foundation | Типы, конструкция и 6 этапов установки

Фундамент ростверка

Фундамент ростверка состоит из одного, двух или более ярусов балок (обычно стальных), и для распределения нагрузки на обширной площади эти балки накладываются на слой конкретный.

В основании колонн используется ростверк, а также подмости и опоры колонн тяжелых конструкций. В случае передачи больших нагрузок от колонн на грунт с низкой несущей способностью ростверк является наиболее экономичным фундаментом.

Этот фундамент включает несколько слоев балок, обычно уложенных под прямым углом друг к другу и используемых для распределения тяжелых нагрузок до допустимого давления на грунт от надстройки.

Сталь, сборный железобетон или древесина являются наиболее распространенными в ростверковых балках, а для передачи больших конструктивных нагрузок на почву с более слабой несущей способностью ростверковый фундамент является экономичным и более легким решением.

В единую конструкцию ростверк соединяет весь фундамент и способствует равномерному распределению веса всех свай и дома. Как монолитная железобетонная конструкция, этот фундамент чаще всего устраивают и за счет металлического каркаса, как у стального ростверка, обеспечивается прочность.

Типы фундамента ростверка:

Фундамент ростверка бывает двух типов в зависимости от материалов, используемых при строительстве;

1. Фундамент стального ростверка
2. Фундамент деревянного ростверка

Фундамент стального ростверка:

Этот фундамент состоит из балок или стальных соединений, которые предусмотрены в одно- или двухъярусном исполнении, а также стальных балок после прокатки, он состоит из стальные балки.

На внешних сторонах внешних балок сохраняется минимальное покрытие 10 см, а также над верхними полками верхнего яруса и 15 см должна быть глубиной бетона.

Надо проверить, правильно ли выполнено уплотнение и образовался ли непроницаемый слой толщиной не менее 15 см после выравнивания основания и заливки бетона. Затем с помощью трубных разделителей уложите первый слой балок поверх бетонного основания на расстоянии от 100 мм до 300 мм и между балками первого яруса и вокруг них залейте бетон.

Затем установите второй ярус балки под прямым углом к ​​первым ярусам и снова залейте бетон, затем с помощью опорной плиты, боковых уголков и косынки соедините стальные стойки с верхним ярусом.

Деревянный фундамент для ростверков:

Для сильно нагруженных каменных стен деревянных колонн предусмотрен деревянный фундамент, который особенно полезен в заболоченных районах, где несущая способность почвы очень низкая.

Между деревянными стыками нет бетона, а размер нижнего слоя деревянных досок составляет от 20 до 30 см в ширину и от 5 до 7 см.5 см толщиной и без зазора между ними, уложенные рядом.

Деревянная балка того же сечения, что и деревянный столб, помещается под прямым углом поверх слоя, а затем снова под прямым углом к ​​направлению балок укладывается еще один слой досок толщиной от 7,5 до 10 см. верхний слой досок на всю ширину основания стены.

Проектирование фундамента ростверка:

Требуется рассчитать нагрузки и моменты от надстройки для расчета фундамента ростверка и для подходящего допустимого давления на грунт в условиях, когда мы должны определить требуемую площадь основания.Мы узнаем номера и размер каждого слоя ростверка, разделив эту область, а затем нам нужно создать слой, который будет выступать от края слоя выше.

Чтобы противостоять изгибающим моментам и поперечным силам, он определит требуемые размеры балки, а с необходимостью проектирования, метод конструкции и нагрузки должны быть совместимы.

Установка фундамента ростверка:

При строительстве или установке фундамента ростверка выполняются следующие этапы;

1. Во-первых, необходимо изготовить и установить каркас сплошного монолитного ростверка.
2. Из обрезных досок в виде прямоугольных желобов создается опалубка, ширина которой равна минимальной толщине стены дома, а ее высота составляет 1 фут.
3. Зазор между каждым ростверком составляет примерно 6-8 дюймов. необходимо установить, и мы должны установить каркас соединений арматуры с помощью вязальной проволоки внутри опалубки.
4. Требуется такое же наименьшее расстояние от рамы до стороны опалубки, а затем такой же вязальной проволокой соединяется арматура.
5. Затем с помощью бетономешалки необходимо подготовить бетон и в непрерывном цикле заливать его в опалубку. На высоте примерно от 25 до 30 мм должны быть размещены фитинги, и, чтобы избежать нежелательных полостей, следует осторожно заливать бетон.
6. Поверхность должна быть выровнена и оставлена ​​для высыхания после заполнения поверхности, а после высыхания опалубку можно снять. Фундамент готов.

Пригодность:

1. Этот тип фундамента подходит для строительства зданий из легких строительных материалов на слабых грунтах.
2. На возведении фундамента этот фундамент есть желание сэкономить до 30%.
3. Не допускать строительства другого типа фундамента на участках со слабыми характеристиками грунта и условиями их залегания.
4. Ожидается, что нагрузка на конструкцию будет относительно небольшой.

Преимущества ростверка:

Существуют следующие преимущества ростверка:

1. Этот фундамент снижает тепловыделение дома.
2. Если дом построен рядом с магистралями, это очень актуально и снижает уровень вибрации дома.
3. Подрядчики могут сэкономить время, используя ростверк, потому что он имеет хорошую скорость монтажа.
4. Чтобы избежать заливки бетона и сэкономить время при простом монтаже, используется этот фундамент.
5. За счет минимального нарушения транспортной инфраструктуры этот метод экономически эффективен.

Недостатки:

1. При достаточно большой глубине возникает необходимость устройства свай в этом фундаменте.
2. В фундаменте ростверка пространство под ростверком необходимо утеплить и засыпать.

Что такое Grillage Foundation? Конструкция и преимущества

Фундамент с ростверком — это особый тип неглубокого фундамента, который рассчитан на то, чтобы выдерживать большие структурные нагрузки от колонн, опор или балок, а также переносить их на грунт под ними. Он применяется, когда несущая способность почвы низкая и необходимо избегать использования глубокого фундамента. По сути, он состоит из одного или нескольких слоев стальных балок, расположенных под прямым углом друг к другу, как показано на Рисунке 1 ниже.Они напоминают решетчатую конструкцию и потому называются фундаментом ростверка.

Что такое Grillage Foundation? Строительство и преимущества Изображение предоставлено: www.fondex.com.au

Также прочтите: 7 основных типов неглубокого фундамента

Фундамент ростверка обладает удивительной особенностью распределения тяжелых нагрузок, приходящих на него, на более широкую площадь недра. Эти фундаменты рассчитаны на глубину от 1 до 1.5м.

Строительство фундамента ростверка

Как показано на рисунке 2 ниже, вся система фундамента ростверка лежит на ровной бетонной подушке, и вся система покрыта бетоном для предотвращения ржавчины или коррозии. Сама система состоит из стальных балок, которые располагаются под прямым углом слоями или ярусами. Используемая балка ростверка может быть сделана из стали, дерева или сборного железобетона.

Рис.2. Строительство фундамента ростверка

Балки размещаются одна над другой с соблюдением надлежащего расстояния.Такой расчетный интервал достигается за счет использования круглых трубных разделителей с болтами значительной длины, которые проходят через всю длину и ширину балок. Эти круглые разделители труб не только помогают поддерживать расстояние, но также помогают обеспечить поперечную устойчивость фундамента при воздействии приложенных нагрузок.

Между балками должно быть достаточное расстояние, чтобы обеспечить правильную заливку бетона и облегчить его уплотнение.

Технические требования к конструкции фундамента ростверка

Некоторые важные рекомендации, которым необходимо следовать для качественного строительства фундамента ростверка:

Рис.3. Детали конструкции фундамента ростверка

1. Поставляемые балки ростверка должны поддерживать прозрачное покрытие не менее 100 мм.
2. Свободное расстояние между краями соседних полок балки должно быть не менее 75 мм, чтобы обеспечить правильное размещение и уплотнение бетона.
3. Рядом с концами балок ростверка установите соответствующие распорки для труб или диафрагмы, а также под точками размещения промежуточных сосредоточенных нагрузок.
4. Допустимое напряжение изгиба в балках ростверка должно быть увеличено на 1/3 от нормальных значений для статических и динамических нагрузок.
5. Допустимое напряжение изгиба в балках ростверка увеличивается на 50 процентов по сравнению с их нормальными значениями для сочетания нагрузок с ветровыми или сейсмическими нагрузками.

Преимущества фундамента Grillage

1. Простая установка
2. Снижение вибрации здания
3. Снижение тепловыделения дома
4. Минимальное нарушение транспортной инфраструктуры делает это экономически эффективным

Недостатки фундамента Grillage

1. Основание и пространство, где ставится ростверк, необходимо утеплить и заполнить.
2. Он не подходит для достаточно большой глубины

Подробнее:

Проектирование фундамента ростверка | Фундамент стальной ростверк

Конструкция фундамента с ростверком

в основном подходит для тяжелых структурных нагрузок от колонн, опор или балок, которые необходимы для передачи несущей способности почвы относительно низкой.

Фундамент ростверк легко распределяет нагрузку на обширном участке грунта.Этот фундамент помогает противостоять глубоким земляным работам, поскольку необходимая площадь основания рассчитана на нагрузку трансмиссии. Глубина фундамента ограничена от 1 м до 1,5 м.

Фундамент ростверка состоит из двух или более ярусов балок, расположенных под определенным углом для распределения нагрузки на обширной площади.

Обычно этот тип фундамента применяется к опорам и стойкам колонн тяжелых конструкций. Ростверк изготавливается из стали I I профиля (R.S.J) размещается в одинарном или двойном большом.

Второй, больший — количество R.S.J.S, и они расположены отдельно в зависимости от нагрузки на конструкцию и несущей способности почвы.

Улучшение грунта с включением нагрузки или повышением рабочего напряжения
Когда груз доставляется на землю, он сжимается. Диапазон и необходимое время могут варьироваться в зависимости от размещения частиц грунта, степени насыщения, а также плавного осушения почвы.Если нагрузка доставляется для рыхлых и особенно ненасыщенных заливок, это может вызвать быстрое оседание.

Для устройства ростверкового фундамента выкапывается траншея необходимой ширины и глубины. Поверхность траншеи выравнивается и утрамбовывается. Поверх утрамбованной поверхности укладывается цементно-бетонный слой. Его следует как следует уплотнить, чтобы он стал водостойким. R.S.J.S содержат необходимые размеры, которые размещаются на постоянных зазорах. Для имплантации нижних фланцев R.S.J.S в бетон заливается густым цементным раствором. Трубы и болты используются для коллективного крепления R.S.J.S. Болты вставлены в перемычку R.S.J.S.

Г.И. Части труб располагаются между R.S.J.S, и через все отверстия и трубы пропускается длинный болт. Это объединит R.S.J.S вместе и создаст прочную массу.

Типы фундаментов для ростверков

1. Фундамент стального ростверка
   Фундамент стального ростверка разработан с использованием стальных балок и структурно называется рулонными стальными балками (RSJ), применяемыми в два или более ярусов.
2. Деревянный ростверк
   Деревянный ростверк применяется для деревянных колонн или кирпичных стен с большой нагрузкой. Преимущества фундаментов для ростверков.

Фундамент из стального ростверка больше подходит подрядчикам, чем деревянный ростверк.

Скорость установки — Подрядчики могут значительно сэкономить время с помощью ростверкового фундамента.

Пригодность — Фундаменты ростверков в основном используются вместо заливного бетона, и благодаря плавному процессу установки экономится много времени.

Снижение затрат — Подрядчик может получить скидку в стоимости, так как существует наименьшая вероятность дезорганизации транспортной инфраструктуры.

Универсальный фундамент — Технология поддерживает различные приложения.

Ссылка: constructiontuts.
