Ленточных фундамент, схема заливки, характеристики, схема

Ленточный фундамент – один из видов фундамента, представляет собой железобетонный контур, устроенный под всеми несущими стенами строящегося здания, что позволяет перенести всю нагрузку здания равномерно на грунт. Ленточный — наиболее распространённый и дешёвый вид фундамента для капитальных зданий.
Его дешевизна складывается из: меньшего расхода на строительные материалы, маленького объёма земляных работ и как следствие меньшего объёма выполняемых работ. При этом соблюдается сохранение прочности, надёжности и долговечности данного фундамента на уровне с монолитной фундаментной плитой, которая значительно дороже.
Устройство ленточного фундамента при высоком уровне грунтовых вод выполняется на песчано-гравийной подушке, во избежание подмыва фундамента, но лучше избежать его погружение в грунтовые воды или выбрать другой тип фундамента для такого участка.

При отсутствии грунтовых вод, песчано-гравийная подушка не нужна, её устройство не вносит дополнительной надёжности в фундамент, а приводит только к лишним расходам при строительстве дома.

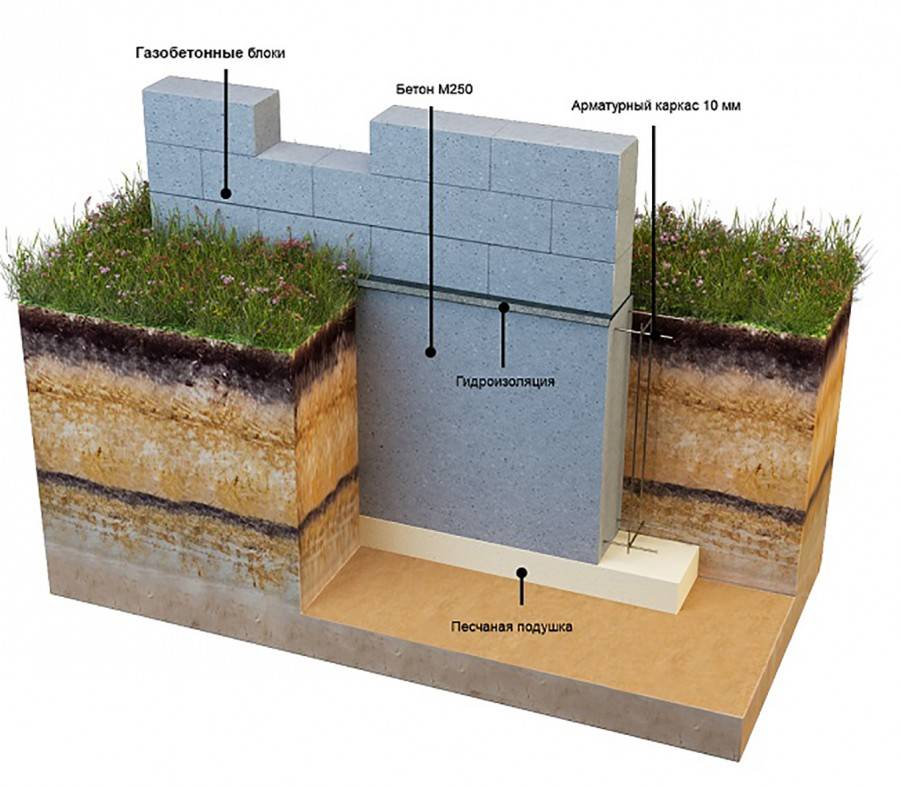

Ленточный фундамент схема:

Устройство ленточного фундамента производится двумя видами:

1. Монолитно.
2. Сборно.

Монолитное выполнение фундамента, обеспечивает неразрывность всего фундамента и является более стойким к дополнительным нагрузкам, таким как: морозное пучение снизу и внешнее пучение, давление грунта (особенно при выполнении подвалов и цокольных этажей). Устройство монолитного ленточного фундамента состоит из следующих основных этапов:

• Земляная работа. Подготовка траншей фундамента и выравнивание её стенок вручную.
• Подготовка песчано-гравийного основания (при обоснованной необходимости).
• Армирование ленточного фундамента (особое внимание следует уделять армированию углов и поворотов).
• Установка опалубки.
• Заливка ленточного фундамента бетоном (обязательно необходимо уплотнять бетон вибратором или другими средствами, для достижения достаточной плотности бетона).

Сборный ленточный фундамент, выполняется из фундаментных блоков строительных (ФБС). Монтаж блоков для обеспечения монолитности фундамента выполняется с использованием цементно-песчаного раствора и арматуры. Монтаж блоков выполняется, в зависимости от нагрузки будущего здания, на:

• Подготовленный выровненный, хорошо уплотнённый грунт
• Железобетонное монолитное основание
• Сборные ЖБИ для возведения ленточного фундамента из ФБС.

Устройство сборного ленточного фундамента состоит из следующих основных этапов:

1. Земляные работы.
2. Подготовка основания в зависимости от нагрузок и состояния грунта (смотрите выше).
3. Укладка ФБС с использованием песчано-цементного раствора и прокладкой продольной арматуры.

Арматура для ленточного фундамента подбирается при расчёте нагрузки на фундамент. Арматура в монолитном ленточном фундаменте препятствует образованию трещин и дальнейшему разрушению фундамента. Арматура, для ленточного фундамента необходима, и для эффективной её работы в фундаменте требуется правильная укладка арматуры в траншее.

Глубина ленточного фундамента определяется из глубины промерзания грунта в вашем регионе, типа грунта и расчёта фундамента под выполняемый проект будущего здания. Строительство фундамента рекомендуется выполнять на глубине не выше уровня промерзания для вашего региона, это позволит избежать дополнительную нагрузку на фундамент, при морозном пучении грунта.

Ленточный фундамент схема:

Ленточный фундамент. Этапы создания

Железобетонный фундамент, возведенный с соблюдением всех строительных  правил и технологий, послужит залогом долголетия всего здания.

В этой статье содержится информация об основных этапах возведения ленточного монолитного фундамента, его особенностях, достоинствах и недостатках.

Самый распространенный тип фундамента в малоэтажном строительстве. Монолитная железобетонная конструкция повторяет контуры основания здания, обладает высокими прочностными характеристиками и при этом достаточно экономична по затратам на ее устройство. Ленточный фундамент бывает двух типов — заглубленный и мелкозаглубленный. Тип выбирается исходя из площади и этажности строения, материалов стен и перекрытий, типа грунта и условий эксплуатации.

Основное отличие мелкозаглубленного фундамента от заглубленного в глубине залегания и, как следствие, в расходе материалов. Траншеи редко выкапываются глубже 50 сантиметров и для проведения земляных работ применение строительной техники не обязательно. Но подходит мелкозаглубленная лента далеко не под все здания – это, как правило, малоэтажные легкие каркасные и деревянные конструкции. В остальном же технология возведения практически одинакова — подушка из щебня и и песка, опалубка по контурам стен. Прочность конструкции обеспечивает стальная арматура, связанная в решётку и залитая бетоном.

При возведении заглубленного ленточного фундамента объём земляных работ значительно возрастает, так как траншеи выкапываются ниже отметки промерзания грунта. Этот вид ленточного фундамента прочнее, надежнее и подходит для тяжелых каменных построек.

Этап первый. Инженерно-геологическое исследование участка.

Этот этап является важным условием при любом капитальном строительстве. Сотрудники специализированных организаций проводят отбор грунта. Для этого на участке, который отведен под возведение здания, бурятся скважины.

В зависимости от геометрии будущего строения количество скважин может быть разным, но обычно их не менее пяти — по углам и в центре, дополнительно определяется несущая способность грунта, уровень грунтовых вод и пр. По  результатам полевых испытаний и анализу свойств грунта производятся расчеты, определяется наиболее подходящий тип фундамента, формируются рекомендации по используемым строительным материалам, схемам и вариантам устройства дренажной системы и пр..

ВАЖНО. Отказ от инженерно-геологических изысканий грозит проблемами в дальнейшей эксплуатации здания: трещины в стенах из-за неравномерной просадки, вода в подвальных помещениях в весенний и осенний период, потеря фундаментом несущей способности, частичное или полное разрушение постройки — вот лишь небольшой перечень возможных проблем при отказе от инженерных исследований.

Этап второй. Выемка грунта и закладка подушки-основания.

В зависимости от проекта здания, на участке роется котлован или траншеи по контуру, включая внутренние несущие стены.

ВАЖНО. С заливкой фундамента бетоном лучше не затягивать. Из-за осадков на дне траншей может скапливаться вода, а грунт по краям осыпаться.

После завершения земляных работ основание траншей утрамбовывается, после чего засыпается слой песка, 15-20 сантиметров, который также необходимо уплотнить. Затем слой гравия или мелкого щебня толщиной 10 сантиметров. Последний шаг — укладка поверх сформированной подушки полиэтиленовой пленки либо рубероида.

Этап третий. Сооружение опалубки.

Вдоль внешнего и внутреннего периметра траншей собирается опалубка. Самый распространённый материал - дерево. Обычно используются доски либо деревянные щиты. Строительные организации, занимающиеся возведением малоэтажный домов, всё чаще используют быстровозводимую типовую инвентарную опалубку, которая сохраняет свои геометрические размеры при бетонировании фундамента.

Зазор между элементами опалубки не должен превышать двух миллиметров, в противном случае могут возникнуть большие потери  «цементного молочка» из бетонной смеси.

ВАЖНО. Чем шире будет лента фундамента, тем более высокие нагрузки будут приходится на стенки опалубки. Необходимо использовать доски большей толщины и чаще устанавливать распорки. Несоблюдение этих простых правил грозит прорывом — вытекшая бетонная смесь, смешавшаяся с грунтом и строительным мусором более не пригодна для возведения фундамента.

При строительстве зданий в местности с холодным климатом целесообразно проводить утепление фундамента на этапе возведения опалубки. С внутренней стороны заграждений размещается утеплитель, например пенополистирол, либо используется несъемная опалубка с утеплителем.

Этап четвертый. Армирование.

Внутри опалубки производится армирование. Именно стальные скрепленные между собой прутья арматуры обеспечивают фундаменту прочность и целостность при сезонных колебаниях грунта. Из арматуры вяжется силовой каркас фундамента с одинаковыми размерами ячеек. Расстояние между стенкой опалубки и арматурой не должно быть меньше 5 сантиметров.

ВАЖНО. Ленточному фундаменту необходима вентиляция. В случае её отсутствия подпол станет рассадником плесени. Лучше всего сделать вентиляционные отверстия до заливки фундамента. Количество и размер отверстий рассчитывается  инженером-проектировщиком. При избыточной вентиляции из подпола будет выдуваться всё тепло, а при недостаточной — оставаться сырость.

Использование сварки при армировании крайне нежелательно — есть вероятность того, что место сварки может лопнуть. Лучше использовать для этих целей проволоку. Связанные прутья арматуры имеют некоторую подвижность, а сама проволока — эластичность.

Этап пятый. Бетонирование.

Бетонирование  рекомендуется проводить за один проход для исключения образования «холодных швов» . Правильным решением будет обеспечение подъезда бетонных миксеров к строительной площадке с нескольких сторон — это сохранит время и силы. Бетононасосы значительно упрощают заливку фундамента за счёт доставки бетонной смеси в нужную точку строительной площадки.

ВАЖНО. На этом этапе важно не допустить образования воздушных полостей в фундаменте и расслоение бетонной смеси. Наличие воздушных полостей выявить сложно, но они крайне негативно влияют на общую прочность конструкции. Для удаления воздушных полостей используют строительные погружные (глубинные) вибраторы.  При расслоении бетонной смеси на поверхности образуется слой воды, а под ним рыхлый слой цементного молочка с небольшим количеством песка. Основными причинами расслоения бетонной смеси является неправильно подобранные рецептуры смеси на заводе-изготовителе; слишком высокая подвижность бетонной смеси; неправильный режим работы бетононасоса. Еще одной причиной возникновения расслоения является слишком интенсивное или продолжительное уплотнение бетонной смеси глубинным вибратором. Обратите внимание (!), что при работе с глубинными вибраторами крайне нежелательно задевать арматуру.

Прежде чем заключать договор, необходимо уточнить у застройщика или бригадира, как на объекте проводится приемка бетонной смеси и контролируется ее качество; имеются ли в наличии все необходимые инструменты для работы с бетонными смесями и материалы для ухода за свежеуложенным бетоном.

От результатов инженерно-геологических изысканий и климатических условий зависит выбор бетона. Три его основные характеристики — прочность (M), морозостойкость (F), водонепроницаемость (W). Чем выше последующая цифра, тем лучше соответствующий параметр. Подробнее о характеристиках строительных бетонов и растворов можно прочитать здесь.

Технология производства, как и сами свойства бетонов постоянно совершенствуются и улучшаются, ведь прогресс не стоит на месте. При замешивании бетонной смеси используются различные добавки, улучшающие те или иные характеристики смеси — пластификаторы, водоредуцирующие компоненты, гидрофобизаторы, стабилизаторы, волокна фибры и прочие добавки. Выдержать верные пропорции при замесе большого объема бетона возможно лишь в промышленных условиях.

Поэтому, если требуется большой объем бетонной смеси, то лучше всего обратиться на бетонный завод, находящийся поблизости от вашей строительной площадки, предварительно проверив его репутацию. Это позволит минимизировать риски, связанные с доставкой бетонной смеси.

Использование качественных материалов, проведение инженерно-геологических исследований участка не будет гарантией высокого качества фундамента, если к выбору исполнителей вы подошли спустя рукава. Во многом от их профессионализма и опыта зависит качество, долговечность и отсутствие скрытых дефектов в фундаменте. На рынке полно строительных организаций и вольнонаемных бригад, обещающих сделать всё быстро и качественно, но не у всех имеется портфолио, за которое не стыдно. Не поленитесь, узнайте, что строили выбранные вами исполнители, пообщайтесь с людьми, которые эти здания эксплуатируют, и лишь потом составляйте и подписывайте договор.

Помните — исправление ошибок, допущенных при возведении фундамента обходится дорого.

Ленточный фундамент или ленточный фундамент

Ленточный фундамент на сегодняшний день является наиболее популярным типом фундамента. Ленточный фундамент представляет собой полосу бетона, которая проходит под всеми несущими стенами, как следует из названия. Ширина полосы определяется допустимым несущим давлением грунта и строительной нагрузкой. Полоса должна быть достаточно длинной, чтобы опираться на твердую поверхность. Более слабые почвы и большие нагрузки потребуют более широких фундаментов для распределения веса по необходимой поверхности земли.

Качество почвы также определяет глубину. Например, на глинистых почвах фундамент должен быть заложен достаточно глубоко, чтобы на него не повлияли изменения объема, вызванные сезонным движением деревьев. Он должен быть достаточно глубоким в песке, гравии и некоторых илах, чтобы свести к минимуму движение морозного пучения.

Типы ленточного фундамента

По своим характеристикам ленточный фундамент может быть двух типов; они следующие:-

Глубокий ленточный фундамент

Наиболее распространенным типом фундамента является глубокий ленточный фундамент, который также является самым дешевым при условии подходящих грунтовых условий. Стены поддерживает железобетонная полоса. Траншея может быть любой глубины, но она должна быть не менее 40 дюймов в глубину и 24 дюйма в ширину. Бетон должен иметь минимальную глубину 9 дюймов.

Фундамент широкий ленточный

Фундамент широкий ленточный применяется на участках с грунтами с низкой несущей способностью. Обычный ленточный фундамент нельзя реализовать в грунтах низкого качества. Чрезмерное расширение и углубление конструкции для предотвращения сдвига стены экономически не оправдано.

Использование железобетона для строительства фундамента может быть подходящим решением. Арматурные стержни придают фундаменту свойство растяжения, позволяя всей конструкции выдерживать напряжения и сжатия.

Как определить, подходит ли ленточная основа?

Строительные нормы и правила для фундаментов установили несколько конкретных правил, касающихся пригодности ленточного фундамента. Правила следующие:-

1. При планировании любого строительного проекта учитывайте требуемую ширину полосы фундамента, как указано в строительных правилах.

2. Бетонный раствор должен обеспечивать совместимость с химическими веществами почвы.

3. Толщина бетонной полосы должна быть равна или больше внешней стороны расчетной стены, но не менее 6 дюймов.

4. Высота ступени не должна быть больше толщины фундамента.

5. Насколько он выглядывает за поверхность стены, фундаментная полоса будет расширяться, а дымоход образует сторону стены.

Подготовка перед Stip Foundation

Перед возведением ленточного фундамента необходимо провести некоторые приготовления; они следующие:-

1. Перед устройством ленточного фундамента после завершения траншей уложите на дно песчано-гравийную смешанную основу.

Чтобы узнать больше, посмотрите следующий видеоурок.

Источник видео: The Dynamic Engineers

2. Каркас ленточного фундамента необходимо делать из плановой деревянной доски толщиной около 50 мм. В момент построения каркаса кто-то должен следить за его вертикальностью. Средняя оценка каркаса над землей должна быть 12 дюймов. При сооружении ленточного фундамента необходимо подготовить небольшое основание.

3. Следующим этапом является армирование фундамента. Арматурные стержни могут быть как стальными, так и стеклопластиковыми. Следует использовать армирующие стальные стержни от 10 до 12 мм со специально разработанной вязальной проволокой, чтобы квадратные ячейки были равны максимум 16 мм. Постепенно укладывайте арматурные стержни в траншею и наблюдайте за ее вырезом с краев. Убедитесь, что оптимальная прокладка не должна превышать 50 мм.

Ленточный фундамент или ленточный фундамент

Мы уже видели два вида фундаментов, которые используются в строительстве зданий – поверхностный и глубокий. Мы также увидели самый простой тип мелкозаглубленного фундамента – бутовый фундамент. Теперь давайте рассмотрим другой тип мелкозаглубленного фундамента, а именно ленточный фундамент или ленточный фундамент.

Иногда размеры конструкции и/или состояние грунта могут потребовать использования фундаментов, которые более устойчивы, чем бутовый фундамент. В других случаях грунт будет достаточно прочным и будет достаточно использования бутового фундамента, но на площадке может быть заболачивание, что может привести к эрозии материалов, используемых для набивки щебня. Также в заболоченных районах трудозатраты на укладку бутового фундамента будут очень высокими. Ваш инженер-строитель может предложить в этом случае использование ленточного фундамента. Ленточный фундамент можно использовать и в условиях, когда щебень недоступен.

Что такое ленточный фундамент или ленточный фундамент?

Ленточный фундамент – это фундамент, в котором непрерывная полоса бетона укладывается под несущими стенами. Он равномерно распределяет вес несущей стены по всей площади грунта. Фундамент может быть выполнен как из обычного бетона, так и из железобетона.

Когда используется ленточный фундамент?

Ленточный фундамент обычно используется в качестве фундамента для несущих стен; и когда грунт имеет хорошую несущую способность. Предпочтителен для малоэтажных и среднеэтажных жилых домов. Здесь ниже по всей длине стены проходит полоса бетона, тем самым распределяя нагрузку со стен на грунт. Это обеспечивает лучшую устойчивость здания. По этой причине ширина фундамента должна быть не менее чем в два раза больше ширины стены.

В некоторых случаях ленточный фундамент используется для поддержки ряда близко расположенных колонн. В таком случае ленточный фундамент будет более экономичным, чем настилающий внахлест.

Если несущая способность грунта низкая, возможно, придется использовать более широкие ленточные фундаменты. В таких случаях простого бетона может быть недостаточно. В таких случаях придется использовать железобетон.

Точная ширина несущей стены и фундамента зависит от состояния грунта. Ваш инженер-строитель должен помочь вам в этом, основываясь на отчетах об испытаниях почвы на вашем участке.

Когда не следует использовать ленточный фундамент?

• При наличии нескольких колонн в здании с высокими локальными нагрузками ленточный фундамент может оказаться нецелесообразным. В таких случаях выбирают изолированный фундамент или площадочный фундамент.
• Если состояние грунта слабое или существует вероятность осадки, целесообразнее выбрать плотный или матовый фундамент.
• Когда несущая способность грунта слишком слаба, чтобы выдержать вес конструкции, выбирайте глубокие фундаменты, такие как свайные фундаменты.
• Для зданий выше 3 или 4 этажей больше подходят глубокие фундаменты, чем ленточные

Пошаговая процедура — ленточный фундамент

• Определите положение несущих стен.
• Раскопайте участок на этих позициях и выкопайте траншею. Траншея должна располагаться по центру стены выше.
• Залить тощим бетоном.
• Соберите опалубку и установите нижние основные стержни.
• Далее следует установка стартовых стержней колонны.
• Связующие используются для связывания стартовых стержней колонны.
• Следующим шагом будет установка верхних основных стержней.
• Далее следует установка верхних распределительных стержней.
• Теперь заливаем опалубку бетоном.
• После затвердевания бетона опалубку можно снять.
• Вынутый материал можно использовать для обратной засыпки.

Посмотрите, как ленточный фундамент делается на одной из наших площадок.
