Правильная установка подрозетников. Установка подрозетника в бетон и гипсокартон

Эта информация может пригодиться каждому, кто сталкивался или столкнется в будущем, с установкой подрозетников. Опишем максимально коротко и лаконично, что такое подрозетник и как его правильно устанавливать.

Запомните три основных правила качественной установки:
Правило №1. Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей,  рассмотрим ниже



Правило №2. Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.

Правило №3. Правильно установленный подрозетник, должен очень крепко держаться в гнезде.

Также можно добавить несколько нюансов, которые помогут понять, какие именно подрозетники вам нужны; как подготовить отверстия (гнезда) для них; как правильно заводить кабель в подрозетник; и как его правильно установить.



Размеры подрозетников

Все что касается размеров подрозетников, то здесь все просто, самый распространенный размер подрозетника — 70мм в диаметре. В абсолютном большинстве случаев, у них у всех одинаковые размеры. И большинство современных розеток и выключателей, предназначены именно для этих размеров.

Важно не забывать про такой параметр, как глубина подрозетника. Но и в этом случае все просто, если вы планируете в подрозетнике, помимо самой розетки или выключателя, коммутировать несколько проводов (например использовать подрозетник вместо распаячной коробки), то вам понадобиться подрозетник поглубже. По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки.

Запомните! — Один раз, правильно установленный подрозетник, больше никогда о себе не напоминает.

Установка подрозетника в бетон

Что необходимо сделать, для установки подрозетника в бетон? Правильно! – Выдолбить под подрозетник лунку! Для этого лучше всего использовать дрель с алмазной коронкой, но это не самый лучший вариант в плане дешевизны. Более удобный и практичный вариант, — это перфоратор с ударной коронкой по бетону, ну или просто вырезать бетон болгаркой с диском по камню (но это очень грязный способ, и пыль будет абсолютно везде: в ушах, глазах и в подъезде).

Следует учесть, что при штроблении,  в помещении образуется очень много мелкодисперсной пыли, и в первую очередь монтажникам следуют позаботиться о своем здоровье, приобрести штатные средства защиты: маски, респираторы, наушники и строительный пылесос.

Будущие лунки  необходимо сначала разметить. Рисуем линию по уровню, и выставляем метки на стене. Если у вас 2 и более подрозетника, то расстояние между центрами окружностей 71 мм. Это расстояние, высчитанное опытным путем, профессиональными электриками, проверенное потом и кровью! Запомните 71мм!

Но еще проще подставить к стене группу подрозетников и сделать метки.

Подготовка к штроблению. После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом,  учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Что делать если при сверлении бур или коронка попали в арматуру?

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Второй менее удобный способ, использовать старую коронку. Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором. И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок. Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

Закладка кабеля в подрозетник.

Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.

Важно! Заход кабеля в подрозетник никак не должен мешать будущей розетке, особенно со стороны распорок. Очень частая ошибка при установке подрозетников, — это перебив провода распорокой от розетки, — в этом случае на корпусе розетки может появиться опасный потенциал, или произойти короткое замыкание при включении электричества.

На каком этапе ремонта (отделки) лучше закладывать подрозетник? Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать

ПРАВИЛО№1, но так получается не всегда.

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки.  Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают  как это сделать правильно.

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника  любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм. Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому.

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Вставлять провода в подрозетник, нужно ДО установки самого подрозетника, иначе это просто невозможно сделать.

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

После всех процедур фиксируем подрозетник затягивая саморезы

Что делать если подрозетник выскочил из стены

В случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, – вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки. Более сложные ситуации, когда например основание гипсовое и оно раскрошилось. Здесь поможет раствор штукатурки, предварительно основание необходимо прогрунтовать, например клеем ПВА.

Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор, — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.

Установка подрозетников в плитку или стеновые фальшпанели

Закладку кабеля и установка подрозетников лучше делать заранее, перед укладкой плитки. Но если плитка уже лежит, и нужно сделать розетку или выключатель, — то здесь помогут коронки для керамической плитки. Коронки помогут аккуратно высверлить отверстия в плитке.

Самое тяжелое, если под плиткой окажется бетон, который нужно штробить. В этом случае лучше всего воспользоваться алмазной коронкой, иначе есть вероятность повредить плитку (при долблении обычной коронкой).

Есть более дешевый и грязный способ, это высверливание отверстия болгаркой, главное высверлить все как можно аккуратнее, чтобы отверстие закрывалось рамкой от розетки.

Заключение

Вот и все,надеюсь эта статья поможет вам в нашем нелегком электрическом деле. Ставьте лайки и подписывайтесь на нас в социальных сетях. И если что то не получается вы всегда можете получить высококвалифицированную помощь от профессиональных электриков.

И самое важное! Проводя любые работы с рабочими проводами, не забывайте отключать электричество!

xn--e1agfbb6an8f.org

Самостоятельная установка подрозетников

Установочные монтажные коробки, или подрозетники, являются эффективным решением для надежного и эстетичного монтажа розеток, выключателей, и прочих элементов домашней электросети. От качества фиксации монтажных коробок зависит не только продолжительный срок службы внутренней электросистемы, но и безопасность Вашей семьи. Изложенные далее рекомендации, помогут Вам выполнить качественный и надежный монтаж данных элементов.

Подготовка к работе

Установка подрозетников производится по завершении базовых отделочных работ (геометрия стен должна быть окончательно установлена). Высверливание гнезд (отверстий) под монтажные коробки выполняют на этапе устройства штроб под электропроводку, при этом, схема размещения элементов электросистемы должна быть уже нанесена на поверхность стен.

ВАЖНО: Желательно устанавливать подрозетники после прорезания штроб, так как механическое воздействие на коробку после ее фиксации (прорубание канала для провода) может серьезно нарушить надежность ее закрепления.

Групповое размещение монтажных коробок

Для группового размещения элементов, используйте специальные монтажные коробки под несколько модулей (механизмов), либо коробки с фиксаторами  для группового размещения.



Выполнение разметки

Так как, схематичная разметка положения элементов электросети, уже нанесена на стены (см.выше) — следует лишь правильно разметить центры будущих установочных отверстий, поскольку позиционирование коронки во всех случаях производится с помощью центрирующего сверла.

Монтажные коробки, очень часто имеют в центре дна небольшую впадину, либо выпуклость (из-за технологических особенностей изготовления пластикового корпуса). Используя шило, проколите корпус в этом месте (в центре дна).

В нашем примере, требуется установить два пластиковых электрокороба для последующего размещения группы из двух модулей розеток. Соберите группу, соединив нужное количество коробов.



Расположите электрокороба в отмеченной зоне и выровняйте их, используя небольшой уровень. Затем, с помощью шила, разметьте центры установочных отверстий.

С помощью уровня, проведите контрольную горизонтальную ось через размеченные центры, при необходимости, скорректируйте их положение. Центральная ось еще потребуется позднее — для точного позиционирования коробов в нише.

Высверливание отверстий под установочные короба

Техника выполнения отверстий под установку электрокороба различается, в зависимости от типа базовой отделки стены. Для стандартного подрозетника (диаметром 64 мм и глубиной 40 мм) применяются коронки диаметром 68 мм и длиной рабочей части 60 мм. Зазор между краем установочной ниши и корпусом коробки необходим для надежной фиксации подрозетника с помощью слоя гипсовой смеси.

ВАЖНО: Сверление установочных отверстий производится исключительно в безударном режиме. Применение перфорации может вывести из строя инструмент и оснастку.

Монтаж в пазогребневые плиты

Для высверливания отверстий в пазогребневых (гипсоволоконных) плитах применяются коронки с карбид-вольфрамовым напылением.

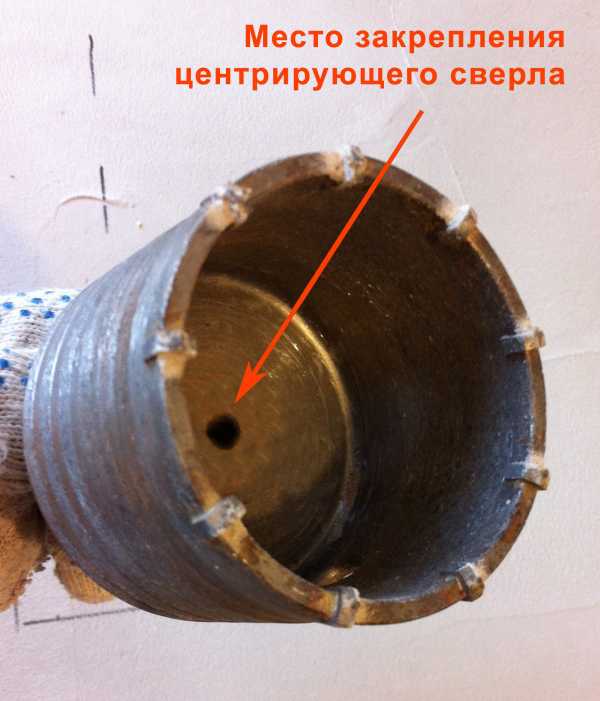

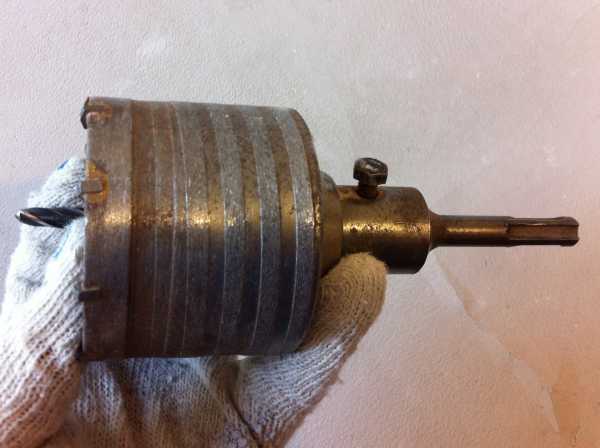

Закрепите в коронке направляющее сверло или бур. Хвостовики таких коронок, обычно, выполнены в виде шестигранника. Установите коронку в дрель или шуруповерт и надежно зафиксируйте ее с помощью ключа, либо самозажимного патрона. При использовании перфораторов (которые чаще всего, оснащаются патронами SDS plus) необходимо применять адаптер или сменный самозажимной патрон.

Установите центрирующее сверло коронки в размеченный ранее центр отверстия, после чего, высверлите его контур в соответствии с глубиной используемого подрозетника. Для точного соблюдения требуемой глубины засверливания — поставьте на корпусе коронки риску, либо наклейте небольшую полоску малярного скотча.

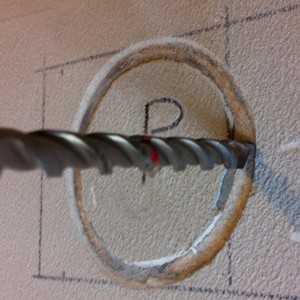

Центральные отверстия можно предварительно просверлить на нужную глубину обычным сверлом или буром, диаметром 6-8 мм и, уже после этого, приступать к сверлению основного контура гнезда коронкой.

Не забывайте, что глубина установочной ниши должна быть немного больше глубины подрозетника (примерно на 5 мм) — для его удобного позиционирования. Если Вам требуется выполнить коммутацию токопроводящих линий непосредственно в корпусе установочного короба — следует применять монтажные коробки глубиной 60 мм. Глубина установочного гнезда (отверстия), в этом случае, также увеличится.

ВАЖНО: При выполнении отверстий учитывайте толщину стены, а также, расположение электросистем с ее противоположной стороны.

При необходимости (для выполнения группового монтажа коробок) высверлите остальные отверстия группы. После того, как все отверстия выполнены, с помощью молотка и зубила, либо перфоратора, оснащенного лопаткой, аккуратно расколите и демонтируйте остатки материала внутри просверленного контура ниши, а также, углы, разделяющие установочные отверстия так, чтобы края ниши были прямыми и ровными. Подровняйте дно установочной ниши.

Удалите осколки и обеспыльте отверстие, с помощью небольшой кисти или строительного пылесоса.

Монтаж в дерево, фанеру, ДСП и гипсокартон

Высверливание отверстий выполняется аналогичным образом, но с применением зубчатых коронок. Листы ГКЛ могут также высверливаться с помощью коронки с карбид-вольфрамовым напылением.

Монтаж в бетон и кирпич

Наибольшую сложность представляет высверливание установочных гнезд в кирпичных и бетонных стенах. Используются высококачественные твердосплавные зубчатые коронки (для кирпича), а также коронки с алмазным напылением (для бетона).



С помощью качественных коронок можно выполнять прямое сверление бетона и кирпича. Однако подобная оснастка является весьма дорогостоящей. Для того, чтобы облегчить выполнение работ с помощью оснастки среднего качества, продлив срок ее службы, применяется следующая методика высверливания:

Предварительно разметив центры установочных отверстий, просверлите их на нужную глубину, с помощью перфоратра, оснащенного твердосплавным буром (используется режим сверления с ударом).

С помощью коронки с установленным центрирующим сверлом, наметьте контур будущего отверстия, засверлив стену на небольшую глубину (в режиме сверления без удара).


ВАЖНО: Работая с перфораторами, принимайте во внимание конфигурацию и диаметр хвостовика коронки. Зубчатые твердосплавные коронки, как правило, выпускаются с хвостовиком типа SDS plus (подходит для патронов большинства перфораторов). Для использования коронок с шестигранными хвостовиками потребуется инструмент с кулачковым патроном или адаптер.

С помощью бура просверлите несколько отверстий по контуру установочной ниши. Как правило, достаточно 8 отверстий, если материал слишком твердый — можно использовать 12 отверстий.

При групповом монтаже коробок, вначале,  с помощью коронки, следует наметить контур каждого из будущих отверстий, а затем, высверлить дополнительные отверстия по каждому контуру.

После того как все отверстия выполнены, используя коронку высверлите гнезда до нужной глубины. Затем, с помощью молотка и зубила, либо перфоратора с лопаткой, демонтируйте весь материал внутри контура установочной ниши, выровняйте ее края и дно. Если Вы выполнили достаточно большое количество отверстий по контуру — выборку материала из ниши можно производить сразу, без использования коронки, которая, в этом случае, применяется, по сути, только для разметки контуров.



Удалите фрагменты материала внутри контура ниши и обеспыльте установочную зону.

Подготовка к закреплению монтажных коробок

Перед закреплением, необходимо прогрунтовать установочное гнездо и дать ему полностью высохнуть (см.инструкцию).

В монтажных коробках необходимо удалить заглушки в местах ввода кабеля. Для того, чтобы, на этапе закрепления коробки, гипсовая смесь не выдавливалась через отверстие для провода — его можно заклеить с внешней стороны малярным скотчем.

ВАЖНО: При использовании групп, в некоторых случаях, требуется дополнительно удалить боковые заглушки — для обеспечение прокладки провода в корпусе фиксатора группы.

Закрепление коробок

Фиксация в монолитных стенах

Фиксация установочных монтажных коробок в монолитных стенах (блоки, кирпич, бетон и т.д.), чаще всего, выполняется с помощью гипсовой штукатурной смеси или алебастра.

Приготовьте небольшую порцию смеси. Лучше приготовить меньшее количество материала нежели выбросить его. Если количества смеси будет недостаточно для полной заделки всех полостей и выравнивания поверхности — окончательную заделку можно будет произвести на этапе заделки штроб. Материал следует приготовить в максимально густой консистенции, напоминающей пластилин.

Нанесите смесь слоем толщиной около 5-7 мм на края и дно установочного гнезда.

Установите коробку, либо собранную группу в установочную нишу. Удалите выдавленные излишки смеси. С помощью отрезка правила или строительного уровня, утопите монтажные коробки в нишу заподлицо с поверхностью стен. Выровняйте коробки по горизонтали, используя центральную осевую линию, проведенную на этапе разметки.


Маленьким шпателем заделайте все полости и разровняйте штукатурный материал.

После того, как слой немного затвердеет — повторите выравнивание, счищая все излишки раствора с поверхности стены — раствор должен остаться только в пределах установочной ниши. Обязательно удалите раствор из шлицов крепежных болтов с помощью ножа или шила.

Аккуратно срежьте и удалите скотч, очистите от раствора место ввода кабеля в корпус подрозетника (у штробы).

ВАЖНО: Монтажные коробки должны располагаться строго в плоскости стен. Они могут быть слегка утоплены в нишу, но не в коем случае не выступать за ее пределы, иначе — их края придется срезать.

Если требуется выполнить дополнительную фиксацию монтажных коробов, для того, чтобы их края не выступали из ниши за плоскость стены (в случае установки групп из трех и более элементов) — используете отрезки рейки, закрепляемые к стене с помощью шурупов-саморезов.

После полного высыхания смеси, можно приступать к установке кабеля и заделке штроб.

Фиксация в листовых материалах

Для закрепления на листовых материалах (фанере, ГКЛ, ДСП и т.д.) применяются монтажные коробки со специальными боковыми зажимами.

Они устанавливаются в нишу, после чего, винты зажимов затягиваются с помощью отвертки. При этом, зажим фиксируется с обратной стороны листового материала.



После выполнения фиксации, пустоты в нише заполняются штукатурной смесью. Для предотвращения деформационного растрескивания внешнего покрытия, следует армировать штукатурный слой малярной пластиковой сеткой.



interyerum.ru

Как закрепить розетку в стене

Если монтаж розетки был сделан некачественно, то со временем она начнет просто выпадать из стены вслед за штепселем, который из нее вытаскивается. Перед тем как закрепить розетку заново, надо разобраться почему это вообще происходит, чтобы не делать одну и ту же работу несколько раз.

Какие могут быть ошибки при монтаже розеток

Чтобы понимать, как закрепить выпадающую розетку, надо в первую очередь обратить внимание, болтается она сама по себе или вместе с подрозетником. Это две разные неисправности и устранять их надо каждую своим способом.

Правильно установленная розетка монтируется по определенной технологии и если один из шагов сделать неправильно или взять неподходящие материалы, то вскоре может оказаться, что работу надо переделывать.

Ошибки могут быть на следующих этапах монтажа:

  • В стене высверливается отверстие, которое должно быть чуть больше внешнего диаметра подрозетника – для того, чтобы между ними можно было натолкать замазки или цемента. Бывают случаи, когда подрозетник заходит в стену вплотную и создавалось впечатление, что он там засел намертво. Дальше производился окончательный монтаж, но через некоторое время вся конструкция вылетала из стены, потому что все сцепление держалось на нескольких точках.
  • Внутренняя поверхность отверстия покрывается замазкой и в него вставляется подрозетник. Если замазки мало, она уложена не по всей площади соприкосновения или просто приготовлен плохой раствор, то крепление раскрошится.
  • Монтаж внутренностей розетки. Эта конструкция держится внутри за счет раздвижных усиков, которые отжимаются болтами. Соответственно, если плохо закручены болты или крепления скользят по внутренней поверхности подрозетника, то вся розетка вскоре начнет болтаться и вывалится наружу.
  • Установка наружной, видимой части розетки. Чаще всего этот этап монтажа никак не может повлиять на ее выпадение в будущем, но иногда бывает, что внутренняя часть установлена не заподлицо к стене, а немного глубже. В таком случае, при закручивании крепежных болтов внутренняя часть сдвинется в подрозетнике или сместит его самого.

Пример правильной установки подрозетников в этом видео:

А вот здесь смотрим как установить розетки в подрозетник:

Когда выпадает внутренняя розетка из стены, основная тому причина видна сразу – выпадающий подрозетник или плохое зацепление крепежных усиков. В обоих случаях есть свои нюансы, которые надо учитывать при устранении неисправности.

Если в стене не держится подрозетник

В таком случае метод ремонта выбирается в зависимости от того, какой именно подрозетник установлен и из чего стена.

Если подрозетник не был «посажен» на раствор, значит размер отверстия в стене «впритык» и его надо немного расширить, чтобы было куда намазать смесь гипса или цемента. Дальше надо осмотреть сам подрозетник – в современных моделях есть прорези для продевания кабеля. Располагаются они по всей площади, и если замазка немного через них продавится, то это будет дополнительным креплением. Если подрозетник гладкий, то можно сделать насечки на его внешней стороне, за которые схватится раствор.

В крайнем случае, если под рукой нет нужных материалов, а починить розетку желательно срочно, то можно просто прикрутить подрозетник к стене шурупами. Нюанс тут только один – отверстия для дюбелей сверлить от угла и пускать их наискосок, чтобы не расшатывались со временем.

В некоторых случаях можно попробовать закрепить выпадающий подрозетник на жидкие гвозди, как показано в следующем видео:

Когда подрозетника нет вообще

Редко, но бывает и такое – болтается розетка, а когда ее разберешь, оказывается что она просто упирается распорными усиками в стену, хорошо если бетонную.

Правильное решение проблемы только одно – установить подрозетник, так как стальные усики со временем раскрошат даже самый прочный бетон и розетка вывалится наружу.

Если нет другого выбора, кроме как закрепить розетку в стене (подрозетника нет и приобрести его негде), то можно сделать самодельное крепление для розетки. Для этого понадобится изготовить чопики : из плотного линолеума, наждачной бумаги или пары кусочков деревянной доски – желательно не пересушенной, чтобы не раскололись при затягивании крепежных болтов.

  • Надо примерить в каком месте в стену упираются распорные усики и аккуратно выдолбить там небольшие углубления.
  • Под размер полученных ямок вырезаются чопики. Если это линолеум или наждачка, то желательно сворачивать их вдвое, гладкой стороной вовнутрь, чтобы шершавая касалась стены и крепежных усиков. Дереву просто придается нужная форма – в отличие от классических чопиков, которые делаются цилиндрическими, эти надо изготовить прямоугольными.
  • Дальше чопики вставляются в крепления, к ним подводится розетка и затягиваются болты, которые распирают крепежные усики.

Этот метод может оказываться действенным даже для стен не из самого твердого материала, такого как саманный кирпич, но по возможности все равно рекомендуется сделать правильное крепление с применением подрозетников.

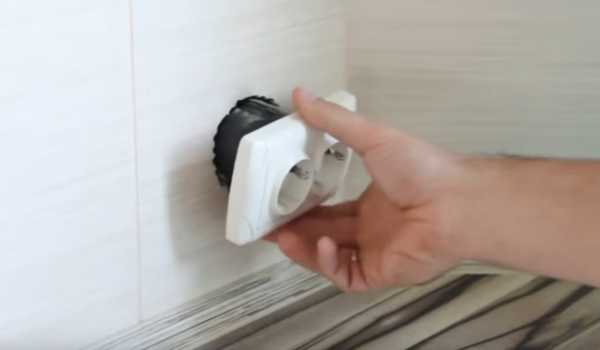

Что делать при выпадении самой розетки

Тут может быть две основные причины – недостаточный отжим крепежных усиков и гладкая внутренняя часть подрозетника, по которой крепления просто проскальзывают.

В первом случае крепежи просто не достают до стенок подрозетника или прижимающей силы мало для уверенного удержания всей конструкции. Это может происходить из-за износа креплений или несоответствия моделей, когда розетка сама по себе меньше чем подрозетник.

крепежные усики (лапки) розетки

Если розетка все-таки фиксируется в подрозетнике, но потом вытаскивается из него вместе со штепселем, значит ей не хватает совсем немного прижимающей силы. Здесь достаточно будет просто немного подогнуть крепежные усики – по форме они напоминают букву «Г», но с немного отогнутой вверх верхней частью. Если ее отогнуть немного больше, то прижимающая сила увеличится. Для этого надо выкрутить регулировочный болт, эта деталь сама выпадет из розетки и ее можно будет подправить плоскогубцами. Потом все можно устанавливать в обратной последовательности. Для гарантированного результата в месте, куда будут упираться крепежные усики, можно сделать несколько насечек – ножом или паяльником.

Когда сам подрозетник, даже хорошо закрепленный в стене, значительно больше розетки, то тут надо или менять его полностью или опять же изготавливать чопики и делать насечки с внутренней стороны.

Также нередко бывают случаи, когда поверхность подрозетника в месте контакта с распорными усиками просто слизана. Действенным методом решения является извлечение подрозетника и последующая его установка, но под углом в 90° от первоначального положения. Еще проще повернуть саму розетку – двойные и тройные часто так и устанавливаются – в горизонтальном положении.

Перед тем как решать что делать если розетка выпадает из подрозетника, надо осмотреть корпус последнего – в современных моделях есть крепежные болты, которыми розетка просто прикручивается к их корпусу.

Различия между старыми и новыми розетками

евро вилка (слева) имеет более толстые штырьки, а розетка плотно прижимающиеся контакты

Установленные в стены выключатели крепятся по такому же принципу, но выпадают они гораздо реже. Причина проста – при включении и выключении усилие всегда прикладывается в направлении стены. В розетках все по другому – когда штекер в них вставляется, то усилие направлено в направлении к стене, а когда вынимается, то обратно.

В старых розетках эта проблема не стояла так остро, ведь они были рассчитаны на устройства с гораздо меньшим энергопотреблением. Это автоматически означало, отсутствие жестких требований к силе прижимания контактов – штепсели вставлялись и вынимались из розеток с гораздо меньшим усилием – с того времени и пошла привычка многих пользователей выдергивать вилку за шнур. Извлекать штепсель таким образом запрещено сейчас и не разрешалось раньше, но со старыми розетками запаса прочности хватало, поэтому зачастую на такие требования попросту не обращали внимания.

В современных розетках применяются подпружиненные контакты, которые очень плотно прижимаются к токоведущим частям штепселей. Даже установленная по всем правилам розетка будет понемногу расшатываться, поэтому рекомендуется в любом случае придерживать ее рукой при извлечении вилки.

yaelectrik.ru

Как установить подрозетник - монтаж подрозетника

Так называемые подрозетники принято относить к вспомогательным элементам системы электрических сетей, эксплуатируемых на большинстве объектов производственного и бытового назначения. Изделия этого класса используются для надёжного закрепления электрической фурнитуры в заранее подготовленных для этих целей нишах в стене. Более подробное ознакомление с технологией монтирования, позволит вам самостоятельно монтировать электрические изделия (розетки, в частности) в своей квартире.

Способы установки

Пример установки подрозетника

Известные способы подготовки углублений в стене, предназначенных для монтажа в них пластмассовых подрозетников, предполагают использование следующих приёмов:

  1. Пробивка установочных отверстий в бетонных, кирпичных и газобетонных конструкциях с последующей фиксацией при помощи заранее приготовленного гипсового раствора;
  2. Обустройство ниш в гипсокартонных, фанерных и СМЛ плитах с закреплением корпуса изделия при помощи специальных распорных лапок;
  3. Использование монтажных площадок соответствующего размера, служащих основанием для закрепления выключателя или розетки (открытый монтаж в домах со стенами из древесных материалов).

Независимо от выбранного вами способа монтажа операции по обустройству посадочного места должны начинаться с разметки ниши под него.

Разметка и обустройство ниш в бетонных стенах

Процесс монтажа

Разметка мест крепления розеток (высота их расположения) должна выбираться с учётом требований технических нормативов по электрической безопасности (ПУЭ), а также особенностей расстановки мебели в квартире. Сама разметка сводится, как правило, к нанесению отметки на выбранной высоте и очерчиванию вокруг этой точки окружности соответствующего диаметра.

Подготовка установочных ниш в стенах из бетона или кирпича может производиться одним из следующих способов:

  • с помощью специального объёмного сверла (так называемой «коронки»), рабочий диаметр которой выбирается с учётом стандартного размера;
  • с использованием ударной дрели с победитовым сверлом или перфоратора;
  • с привлечением для подготовки отверстия «болгарки».

Коронка для сверления отверстия

С учётом того, что типовой подрозетник имеет диаметр 67 мм – вам следует подготовить коронку размером порядка 70 мм. После этого с помощью ударной дрели или перфоратора с закреплённой в патроне коронкой следует пробить в стене соответствующее отверстие.

Глубина подготавливаемого отверстия должна быть достаточной для того, чтобы пластмассовый корпус изделия был полностью утоплен в стене (с запасом около 4 мм).

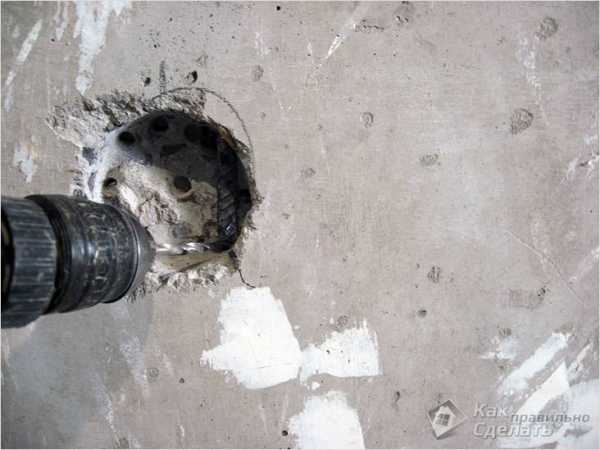

Приём подготовки ниши методом сверления (с использованием перфоратора или ударной дрели) сводится к пробивке отверстий по диаметру разметки и к последующему скалыванию отдельных фрагментов материала стены посредством зубила.

Использование болгарки заметно сокращает время, затрачиваемое на подготовку ниши, но при этом вы получите наибольшее запыление помещения. При реализации этого способа размеченная площадка прорезается диском болгарки в разных направлениях, после чего материал стены выбивается зубилом до расчётной глубины.

Доработка отверстия и монтаж

Бурение отверстия для подрозетника

После того как ниша подготовлена – убедитесь в том, что пластмассовый корпус изделия размещается в ней без каких-либо затруднений.

Вслед за этим электрический кабель, подводящий питание к розетке, заводится в имеющееся на задней стенке отверстие, а его корпус вставляется в нишу до упора.

На заключительном этапе монтажных работ устанавливаемый подрозетник фиксируется в отверстии при помощи заранее подготовленного гипсового раствора. После полного высыхания последнего корпус готового изделия очищается от остатков гипса и тщательно протирается ветошью.

Монтаж на гипсокартонных и деревянных стенах

Подрозетники для гипсокартона

Перед тем как закрепить подрозетник на стене из гипсокартона, например, вам следует подготовить в материале отверстие по размеру корпуса устанавливаемого изделия, а затем зафиксировать его с помощью специальных распорных лапок.

При монтаже в частном загородном доме в качестве подрозетника используется специально подготовленная пластина из текстолита или толстой многослойной фанеры, габариты которой должны соответствовать размерам устанавливаемого изделия (немного превышать их). Подобный способ монтажа используется, как правило, при открытой прокладке электропроводки в строениях, стены которых изготовлены из бруса или других древесных материалов.

Видео

Более подробную инструкцию смотрите ниже:

kakpravilnosdelat.ru

Инструкция по установке подрозетника: этапы + фото

Если подрозетник рассмотреть более детально, тогда можно понять о том, что он представляет собою металлический, но чаще всего пластиковый стакан, в который в дальнейшем будет устанавливаться розетка или выключатель. Установка подрозетника не представляет ничего сложного, но иногда она может иметь ряд определенных особенностей.

В зависимости от материалов из которых выполнена стена (кирпич, бетон, гипс или дерево) монтаж подрозетника может иметь определенные особенности. В этой статье вы найдете информацию и узнаете о том, как установить подрозетник в бетонную, кирпичную, деревянную или гипсокартонную стену своими руками. В статье вы также найдете фото, которые подробно описывают каждую технологию.

На что обратить внимание?

Перед тем как вы выполните монтаж обязательно следует выбрать тип подрозетника, который вы будете использовать. Современный рынок готов предложить вашему вниманию следующие типы стаканов под розетки и выключатели:

  • Пластиковые конструкции, которые не имеют прижимных лапок. Этот вид необходимо использовать в бетонной или кирпичной стене.

  • Подрозетник с прижимными лапками. Этот тип конструкции отлично подойдет для гипсокартона или пластиковых панелей.

  • Металлические конструкции с дном и без дна. Раньше эти конструкции использовали в старых домах. На сегодняшний день эти конструкции можно использовать для того чтобы провести проводку в деревянном доме. В правилах ПУЭ можно найти информацию о том, что выполнять установку розеток и выключателей в дереве можно только с помощью металлических подрозетников.

Если вы уже успели определиться с типом конструкции, которую планируете выбрать, тогда приступайте к подготовительным работам.

Подготовительный этап

Чтобы установить подрозетник своими руками вам необходимо помнить о том, что потребуется выполнить подготовительные работы. Для выполнения этих работ могут потребоваться следующие инструменты:

  1. Перфоратор.
  2. Специальная коронка для гипса, кирпича, бетона.
  3. Уровень и маркер.
  4. Шпаклевка.
  5. Зубило и молоток.

Это основные материалы, которые могут потребоваться. Если вы их подготовили, тогда можете приступать к установке подрозетника в стену. Теперь пришло время изучить технологию монтажа, которая поможет выполнить ряд задач.

Технология монтажа

В бетоне

Если вам необходимо установить подрозетник в бетонной или кирпичной стене, тогда помните, что необходимо действовать следующим образом:

  1. На поверхности стены выполните разметку. Для этого может потребоваться строительный уровень и маркер. Высота установки розеток должна подбираться самостоятельно. Перед этим мы рекомендуем изучить нормы СНиП, а также ГОСТ. После этого поставьте на стене крестик, а затем и прислоните подрозетник.

  1. Возьмите перфоратор и коронку по бетону и приступайте к сверлению. Сверлить штробу необходимо примерно на 5 мм глубже, чем высота подрозетника. Если у вас нет коронок, тогда можете воспользоваться дрелью, а затем с помощью зубила выбить сердцевину. Также при необходимости можно сделать квадратное отверстие с помощью болгарки.

  1. После того, как вы закончите штробу ее необходимо очистить. После этого можете вставить подрозетник и примерить, как он будет выглядеть. Благодаря этому с уверенностью можно сказать о том, что в дальнейшем вы больше не столкнетесь с трудностями во время установки.

  1. Разведите раствор, который потребуется для того чтобы вмазать подрозетник в стену. Хороший раствор можно приготовить из гипсовой шпаклевки, алебастра и воды.

  1. Теперь вы можете смочить отверстие шпателем и набросать раствор внутрь. После этого можно просто закрепить подрозетник заподлицо со стеной. Шурупы, которые расположены сбоку должны быть параллельно полу.

  1. Теперь вы можете замазать края и удалить с конструкции лишний раствор. После зачистки стакана для розетки или выключателя можно приступать к монтажу.

Этот простой способ, который мы указали поможет самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока, а также газобетона. Если вы планируете увидеть сущность монтажа, тогда можете посмотреть видео, которое размещено ниже:

В гипсокартоне

Крепить подрозетник в гипсокартонной перегородке достаточно просто. Здесь вам больше не потребуется делать раствор. Для розеток в гипсокартон существует специальный стакан с зажимами. Именно они позволяют надежно зафиксировать вашу конструкцию.

Чтобы самому установить стакан в гипсовой стене вам потребуется пройти следующие этапы:

  1. Нанести разметку на стену. Детальную информацию о том, как установить розетку в гипсокартоне мы рассказывали в нашей статье.
  2. Теперь необходимо вырезать отверстие и вытянуть провода. Затем их можно провести через подрозетник.
  3. Чтобы коробка надежно зафиксировалась, вам потребуется закручивать винтики по бокам.

Это все процессы, которые потребуется сделать для установки подрозетника в гипсокартонную стену своими руками. Как видите, здесь нет ничего сложного и с подобными задачами может справиться практически каждый человек. Если гипсовая стена еще обделана кафелем, тогда технология может значительно отличаться. На видео ниже вы можете увидеть, как выглядит технология крепления стакана под керамической плиткой.

В дереве

Последним вариантом считается подключение подрозетника в деревянной стене. Если вы решили выполнить скрытую проводку в деревянном доме, тогда помните, что потребуется выполнить установку металлического подрозетника в дерево.

Чтобы сделать отверстия для стакана в дереве потребуется приобрести специальную коронку. В деревянном доме вам лучше всего выполнить монтаж открытой проводки.

Советы по монтажу

Теперь вы знаете все способы установки подрозетника в стену своими руками. Теперь мы хотим представить вашему вниманию советы, которые позволят правильно монтировать стаканы в штробах. Вот основные советы, которые следует учесть во время монтажа:

  1. Если стены обделаны панелями ПВХ, тогда лучше всего приобрести подрозетник, который предназначается для гипсокартона. Эти конструкции имеют специальные зубцы, которые позволяют надежно зафиксироваться в стене.
  2. Выполнять установку необходимо после того, как стены будут поштукатуренные. Если вы сначала выполните монтаж, а затем поштукатурите стены, тогда возможно не получиться установить розетку заподлицо. Именно поэтому выполнять монтаж необходимо после отделки штукатуркой.
  3. Проверять горизонтальность розетки необходимо с помощью строительного уровня. Благодаря этому вы сможете избежать образовавшихся перекосов.
  4. Во время замены электропроводки старые отверстия можно оставить. Если они подходят под высоту подрозетника изменять их не стоит. Если отверстия не устраивают, тогда их необходимо замазать и сделать новое.

Это все советы, которые мы хотели предложить вашему вниманию. Надеемся, что они будут полезными и теперь вы точно знаете, как установить подрозетник своими руками.

vse-elektrichestvo.ru

Установка подрозетников - как установить правильно

Одной из задач, которые необходимо решать при прокладке или замене электропроводки, является установка подрозетников. В этом, казалось бы, простом процессе на самом деле существует немало нюансов, на которые следует обратить внимание, поэтому стоит подробно рассмотреть, как установить подрозетник.

Зачем нужен подрозетник

Прежде всего, необходимо определиться с тем, что называется подрозетником и какие виды этого элемента электропроводки могут встретиться на рынке. Дело в том, что от понимания этих вопросов в некоторой степени зависит успешность проведения работ по установке.

Подрозетник с прижимными лапками

Итак, подрозетником принято называть элемент проводки, монтируемый в стену и предназначенный для установки «тела» розетки. Он чаще всего представляет собой пластиковый короб сравнительно небольших размеров, по форме отдаленно напоминающий укороченный стакан. Для того чтобы была возможность закрепления элемента внутри стены его оборудуют специальными крепежами. Здесь необходимо отдельно отметить, что в зависимости от того, в какую поверхность планируется производить установку (стена может быть как полнотелой, так и пустотелой) подрозетник может иметь разную форму, также отличаются способы его закрепления. В полнотелой стене он крепится с помошью алебастра, а в пустотелой стене из гипсокартона фиксируется с помощью специальных лапок-распоров. Кроме того многие подрозетники оснащаются ушками под саморезы и специальными распорами, при помощи которых в нем фиксируется розетка или выключатель. Кроме того, подрозетники могут иметь несколько вариантов форм исполнения. Чаще всего они круглые, но в некоторых случаях речь идет о квадратных и прямоугольных коробках.

Квадратный
Обратите внимание! При выборе подрозетника необходимо принимать во внимание и то, какое сечение имеют используемые при монтаже силовой точки провода. Элемент должен быть достаточно просторным для установки не только самой розетки, но и проводов, которых в иногда может быть достаточно много.

Установка в бетонную стену

Как было сказано выше, в зависимости от варианта изготовления стен помещения будут отличаться и нюансы установки подрозетников. Ниже будет рассмотрен вариант установки этого элемента в бетонную стену. Как и в большинстве прочих случаев, работы лучше всего разделить на несколько отдельных этапов и выполнять их последовательно.

Подготовка

Разметка

Первой стадией работ является подготовка. В это время нужно провести ряд мероприятий, от которых в немалой степени будет зависеть успешность всех работ.

  • Необходимо приготовить все необходимые для работ инструменты.
  • Определиться с местом установки подрозетника и провести предварительную разметку поверхности. Здесь нелишним будет упомянуть, что розетки рекомендуется располагать не ближе 50 см от дверного проема, при этом высота расположения силовой точки должна определяться предполагаемыми задачами, но в большинстве случаев бывает достаточно 70 см от уровня пола. Многие люди предпочитают ставить розетки возле пола, а выключатели выше.
  • Кроме прочего, нужно определиться с вариантом заведения провода в полость подрозетника. Суть в том, что провод может подходить к розетке несколькими способами, а именно вертикально, горизонтально, по диагонали или через стену. Однозначно сказать какой вариант будет наиболее правильным нельзя, необходимо руководствоваться конкретными обстоятельствами, но в любом случае этот нюанс должен быть учтен. Конструкция подрозетника предусматривает специальные отверстия для того, чтобы ввести в них провод, а потому и расположить элемент необходимо соответствующим образом.

Подготовка отверстия

Отверстие болгаркой

Если подготовка завершена, то можно приступать к работам по изготовлению отверстий для установки элементов. Здесь можно поступить несколькими способами:

  • Если предстоит установка одинарного подрозетника круглой формы, то нужно с помощью дрели (с ударным механизмом) или перфоратора с установленной коронкой, равной по диаметру устанавливаемому элементу, произвести сверление на глубину, соответствующую его размерам. Затем с помощью зубила или перфоратора нужно аккуратно выбрать пространство внутри получившегося круглого пропила. Особенное внимание стоит уделить ровности поверхности задней стенки отверстия.
  • Когда подходящего инструмента нет или устанавливать предстоит подрозетник под несколько розеток, а такие элементы чаще всего прямоугольные, можно поступить иначе. С помощью болгарки с диском по камню нужно по размеченным ранее линиям сделать ряд пропилов необходимой глубины. После этого нужно аналогично вышеприведенному варианту выбрать пространство необходимое для установки элемента.
Отверстие, сделанное коронкой

Установка

Установка подрозетника в подготовленное отверстие

И завершающим этапом работ является непосредственная установка подрозетника. Суть работ состоит в том, что элемент помещается в подготовленное для него отверстие и фиксируется там с помощью некоторого количества алебастра. Приготовленный раствор наносится на стенки отверстия, и подрозетник с некоторым нажимом вставляется внутрь. При этом необходимо следить за тем, чтобы отверстие в корпусе элемента, предусмотренное для прокладки проводов, располагалось напротив штробы для провода. Нужно помнить, что заведение провода внутрь подрозетника производится на этом же этапе. Через некоторое время алебастр застынет и можно будет удалить наплывы раствора с внешней стороны.

Стена выравнивается

Не лишним будет отметить, что установка подрозетников в кирпичную стену производится аналогичным образом.

Установка в полую стену

Подрозетники, установленные в полую стену

При установке подрозетников нередко можно столкнуться с ситуацией, когда стены полые. Так, например, можно упомянуть гипсокартоновые варианты изготовления межкомнатных перегородок. Работы, в общем, будут аналогичными вышеописанным, но при этом присутствуют некоторые особенности их выполнения. Установка подрозетников в гипсокартон производится следующим образом:

  • Сначала, как и в предыдущем случае, нужно определиться с расположением розеток и разметить стену. В отличие от бетонной стены, изготовление штробы под электрический кабель не требуется, так как он может быть с успехом уложен в пространство обрешетки, поверх которой монтируется гипсокартон.
  • Далее нужно изготовить отверстия под элементы. Для этих целей следует использовать специальные сверлильные коронки по гипсокартону. Их диаметр должен быть равен устанавливаемым элементам.
  • Затем производится установка подрозетников. Элементы вставляются внутрь отверстий и закрепляются. Конструкция устанавливаемых элементов для полых стен предусматривает наличие специальных лапок-распоров. После вставки подрозетника нужно зафиксировать его внутри посадочного места, проворачивая специальные винты, которые и будут действовать на распоры. Необходимо добавить, что для равномерного затягивания винты следует вращать поочередно и понемногу. Так механизм распора сработает должным образом, и не возникнет перекосов.

Кроме прочего, важно не забывать, что во время установки подрозетника производится и заведение электрического провода внутрь него. При этом стоит непременно учитывать и направление вхождения провода в коробку. Примерно таким же образом производится и установка прямоугольных подрозетников для групп розеток. Разница будет заключаться в том, что для изготовления отверстия, необходимого для монтажа стоит использовать электролобзик, выпиливать отверстия которым достаточно просто и удобно. Если же при выпиливании были допущены некоторые ошибки, то их можно с успехом нивелировать с помощью гипсового раствора.

Отверстие в гипсокартоне
Обратите внимание! Если отверстие получилось немного больше нужного, то, чтобы устанавливаемый элемент держался прочно, можно помимо распоров зафиксировать его упомянутым раствором.

Как видно из изложенного выше материала, установка подрозетников задача в принципе не такая уж сложная, но требующая определенного опыта обращения с инструментом и аккуратности при выполнении работ. Не следует забывать и о мерах предосторожности и соблюдении правил техники безопасности, так как во время работ придется иметь дело с электрическими проводами, а потому, при их заведении внутрь коробки помещение должно быть обесточено.

Видео

Как установить блок подрозетников, смотрите в следующем видеоматериале:

stroysvoimirukami.ru

Установка подрозетников | Строительный блог

Сегодня логичное продолжение статьи – как сделать отверстие в стене. Отверстие в стене мы сделали, и теперь нам нужно установить подрозетники. Сегодня мы будем устанавливать его в стену из газобетона, но установка похожа, и в деревянных, и в бетонных и кирпичных стенах. В принципе ничего сложного, читайте статью – установка подрозетников……

Какие бывают подрозетники, я напишу чуть позже, а сегодня мы устанавливаем первый тип подрозетников, те которые рассчитаны для бетона.

1)      У нас уже есть отверстие, которое мы пропилили в этой статье.

2)      Берем подрозетник примеряем, он должен подходить по отверстию, а также он должен полностью уходить в стену, так чтобы его края были на одном уровне с черновой стеной.

3)      У нас уже проведена проводка, нам нужно ее завести внутрь подрозетника. Для этого выламываем одно из четырех окошек, которые есть на дне подрозетника.

4)      Заводим в это отверстие кабель.

5)      Далее нам нужно его закрепить, так как у меня газобетон, то я легко вкручиваю в него саморез по дереву. Желательно закрепить минимум на два или более самореза, чтобы подрозетник сидел прочно. Если у вас стена и кирпича или бетона, можно закрепить подразетник штукатуркой или алебастром. Затем при штукатурке и шпаклевки стен его закрепят окончательно верхним слоем.

6)      На этом установка подрозетника закончена вот так все легко и просто. Вот что должно получиться.

Думаю, моя легкая статья была вам полезна, читайте наш строительный сайт.

remo-blog.ru
