Цемент м 400 гост – ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия (С Изменениями N 1, 2), ГОСТ от 10 июля 1985 года №10178-85

Содержание

М400, М500, общестроительные технические условия, характеристики

Согласно данным на цемент гост 31108 2003 устанавливаются требования, которые должны браться за основу во время производства цемента. Этот стандарт не распространяется на материалы специального назначения и материалы, которые должны производиться на основе другой документации.

Цемент общестроительный гост 31108 2003 действует уже 13 лет. Стандарты, что помогают установить технические требования к цементу и методы его испытания, что гармонизированы с мировыми правилами и рекомендациями, позволяет рационально и правильно оценить качество производимого материала, что выпускается в странах СНГ и ЕС.

Общестроительные технические условия

Рассматриваемый своим действием не отменил предыдущую вариацию 10178, которая до сих пор применяется, когда это выгодно производителю с технической и экономической стороны.

Он функционирует параллельно с 31108-2003 и производители берут его за основу только в том случае, когда подписанные документы или другие соглашения предусматривают использование цемента, который выделяется отдельными характеристиками. Последний в полной мере должен гармонизировать с требованиями ЕН 197-1.

Гост 31108-2003 станет основой для разработки ряда новых документов в сфере строительства, что базируется на характеристике цемента, которые гармонизированы с требованиями ЕН 197-1.

Цементы гост 31108 2003, гост 30515 2013 их технические характеристики должны не противоречить стандартным требованиям, и производиться согласно технологическим документациям, которые заранее утверждают предприятия-изготовители.

Существуют несколько видов цемента по ГОСТ 31108 2003:

  • портландцемент;

Портландцемент

  • портландцемент с добавками минерального происхождения: шлаки, pozzolana, материал, что образуется в результате сжигания твердого топлива на ТЭЦ, глина, обожженная в результате подземного горения, silica fume, осадочная горная порода, содержащая известь, композиционный портланд;
  • шлакопортланд цемент;

Шлакопортланд цемент

  • пуццолановый цемент
    ;

Пуццолановый

  • композиционный цемент.

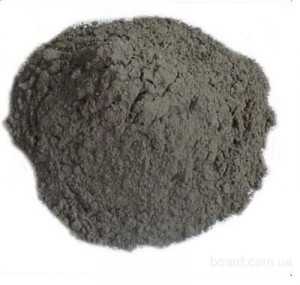

Из чего же делают цемент? Портландцементный клинкер является основой для производства цемента. Помимо главной составляющей, производители часто используют минеральные добавки, такие как гипс или другие материалы, в составе которых можно найти CaSO4.

Гипс

Последний материал играет одну из главных ролей для регулировки сроков схватывания цемента. В него могут вводиться отдельные компоненты, чтобы регулировать строительно-технические свойства, и химические добавки, которые улучшают процесс помола и (или) облегчают транспортировку цемента по трубопроводам.

М400 технические характеристики

Немногие владельцы будущих домов догадываются, что от качества и плотности цемента будет зависеть долговечность сооружения. Выбирая материал, строители берут за основу хорошую адгезию, а также детально изучают и анализируют компоненты, которые входят в состав, немаловажную роль отыгрывают здесь и физические особенности.

Сегодня одним из самых покупаемых цементов является марка М400, что относится к типу портландцемента. Его часто применяют в разных строительных сферах, причина скрыта в высоком качестве и доступной ценовой политике.

Рассматриваемый в статье ГОСТ лежит в основе создания этого материала, его качество контролируется не только на этапе производства. Причина скрыта в высоком значении надежности и устойчивости будущих конструкций.

Что касается производства, то цемент получается через измельчение промежуточного продукта клинкер с дальнейшим добавлением минералов из класса сульфатов CaSO4•2h3O и других химических элементов.

Расшифровка аббревиатуры 400 свидетельствует о том, что после полного затвердевания материл без всяких проблем, выдержит нагрузку, что будет колебаться в районе четырехсот килограмм.

М400

Содержание CaSO4•2h3O в составе цемента согласно рассматриваемому ГОСТу не может быть больше 5%, активные минеральные компоненты, как правило, составляют от 0 до 20% от общих компонентов. Именно добавки отыграли одну из главных ролей в водостойкости и антикоррозийности материала.

Этим можно объяснить возможность применения цемента 400 при создании конструкций из железобетона, они же будут устойчивы к изменениям влаги.

Рассматриваемый материал считается долговечным. Эту характеристику производители определяют путем множества замораживаний и оттаиваний на этапе тестирования. Для цемента 400 эта техническая характеристика равняется ста циклам.

Его часто применяют во время возведения объектов, что будут эксплуатироваться на Крайнем Севере. Немногие знают, что в этих краях температурные показатели часто достигают отметки -50. Высокую водостойкость цементу 400 удалось достигнуть благодаря специальным добавкам.

Из цемента можно сооружать конструкции, которые будут лишены внешней защитной отделки. Все потому, что М400 может долгое время выдерживать воздействие дождя и колебания влаги.

Производство рассматриваемого цемента осуществляется в соответствии с техническими нормами. Готовая продукция подвергается обязательному контролю качества.

На сегодняшний день компании производят три вида марки:

Каждый вид выделяется отдельными свойствами, составом, а также сферой использования. Если вы хотите добиться моментального затвердения раствора, остановите свой выбор на первом виде.

Он также характеризуется высокой водостойкостью, благодаря этому «ДО» часто используют для строительства конструкций с повышенной влажностью окружающей среды (подводные и подземные сооружения). Еще «ДО» отлично себя показал на этапе сбора бетонных, а также железобетонных сооружений.

Второй вид четырехсотого цемента славится активными минеральными добавками, что входят в его состав, благодаря этому его можно применять во время сооружения жилых кварталов. Также «Д2О» находит свое применение в промышленном и сельскохозяйственном строительстве.

Этот цемент активно используется в странах СНГ и в Европе. Он существенно дольше затвердевает, чем предыдущий вариант, среднее время составляет от 10 часов.

Главным плюсом «Д2О» является стойкость к влаге и морозу.

М400 Д20

Последний вид М400 можно отнести к быстротвердеющему материалу. Он активно используется во время строительства промышленных объектов. Главная особенность этой марки – высокая прочность, которую можно заметить уже через несколько минут после полного затвердевания.

М500

Цемент М 500 – вяжущий порошок белого цвета, который во время взаимодействия с водой начинает твердеть и образовывать стойкую и прочную основу для будущего материала.

Другими словами, этот такой же цемент, как и тот, что был рассмотрен выше, но только производится он согласно специальным технологиям с добавлением отдельных компонентов, благодаря которым удается достигнуть материала кристально белого цвета и определенных характеристик (к примеру, можно выделить высокую атмосферостойкость).

Изготавливается 500 вид путем обработки и доведения до порошкообразной формы маложелезистого промежуточного производственного продукта клинкер, минерала из класса сульфатов CaSO4•2h3O и активных минеральных добавок.

Если клинкер нужно отбелить, производителями применяется газовая технология, в основе которой уменьшение процента окисления красящего оксида.

М 500

По ценовой политике цемент 500 в несколько раз дороже другого аналога серого цвета, все из-за более затратной технологии производства. Белый цемент самого высшего сорта характеризуется 80% белизны и выше, 2 сорт – на три процента ниже белизны, 3 сорта – десять процентов ниже.

Минимальная прочность на сжатие 500 вида равняется 50 МПа. Во время приобретения товара необходимо внимательно изучить маркировку, на ней должны быть инициалы «До». Это значит, что товар не содержит никаких ненужных добавок. Помимо этого, производители часто указывают и такие характеристики:

  • цветовая характеристика материала – от 80%;
  • осадки, что не растворяются – 0,11%;
  • когда начинает схватываться – 1.6 часов;
  • когда заканчивает схватываться – 2.08 часов;
  • прочность во время сжатия: через 48 часов – 37 МПа, через 672 часа – 58 МПа.

Отличительная особенность цемента 500: стойкость к морозу и влаге, благодаря этому материал можно смело использовать при повышенной влажности.

Сооружения из цемента 500 минимально выдерживают сто циклов замораживания и размораживания (это средний показатель, на практике он существенно выше).

Песок – это универсальный материал, без него не может обойтись ни одна стройка, ни один ремонт. Тут все о плотности карьерного песка.

Декоративную штукатурку Короед стали часто применять для отделки стен домов и других сооружений. Здесь технология ее нанесения.

Стяжка является обязательной составляющей любого пола, которую располагают под половым покрытием. Перейдя по ссылке ознакомитесь, как делать стяжку пола.

Рассматриваемый вид характеризуется также отменной сульфатостойкостью. Все благодаря специальному составу, в котором содержится незначительное количество щелочи.

Строители и производители отмечают высокую скорость затвердения этого материала, что в несколько раз ускоряет работы по ремонту и отделку.  Цемент М 500 нередко используют в декоративных целях.

Более подробно о марке цемента М500 смотрите на видео:

Плюсы и минусы М500

Цемент 500 выделяется множествами достоинств:

  • Благодаря идеально белому цвету можно воплотить в жизнь разные декоративные идеи;
  • На этапе строительства рационально применять цветовые добавки. В итоге можно получить идеальную смесь, затирку, при этом можно смело варьировать цвет бетона;
  • Материал без проблем выдержит суровые русские зимы, он отличается высокой морозостойкостью;
  • На этапе производства цемент максимально измельчают, благодаря этому удается достигнуть однородности в будущих изделиях или сооружениях, они получаются будто шлифованными.

Неудивительно, но у цемента также есть ряд минусов. Первое, на что нужно обратить внимание строителей: материал достаточно прихотливый и требует во время его использования повышенной концентрации внимания.

Так, на этапе строительства или работы стоит строго следовать четким рекомендация, на которые обращает внимание производитель. Первый пункт касается инструментов и материалов, которые будут использованы во время работы с бетонной смесью.

Они должны быть максимально чистыми, и чистота касается не только форм и опалубок, но и бетономешалки.

Все материалы и техника должны в обязательном порядке очищаться от коррозии, жира, накопления осадков и других загрязнителей.

Во время работы с элементами, (касается и железной основы сооружений) их стоит покрывать трех сантиметровым шаром бетона, при этом выступающие части изолируются, с целью предупреждения появления ржавчины.

Виды М500

Цемент М 500 бывает нескольких видов: ДО и Д2О. Первый считают чистым, так как в его составе отсутствуют примеси и добавки. Он применяется при сооружении объектов промышленного вида; «ДО» часто добавляют в бетон, чтобы придать будущей конструкции прочности, сделать ее более устойчивой к воздействию влаги и мороза.

ПЦ-500 Д0

Если сравнить цемент 500 и 400-тый, то первый отличается более высокими показателями прочности. Второй вид цемента 500 состоит из добавок (в общей сложности их больше четверти из общего состава). Помимо хороших показателей стойкости к морозу и влаге, этот материал никогда не деформируется под воздействием коррозии.

Его применяют на этапе оштукатуривания внутренних поверхностей и других работ.

Цемент 500 Д2О нередко добавляют при приготовлении разных растворов, что в будущем будут использоваться для строительных целей.

М500 Д20

Все компоненты, что входят в состав цемента 500 максимально мелко измельчаются, и только потом, в порошкообразном виде, смешиваются между собой в отдельных пропорциях.

Аббревиатура 500 на упаковке означает, что материал выдержит больше полутоны веса на сантиметр квадратный. Растворы, что готовятся на основе цемента 500 немного усаживаются после застывания. Строитель должен обязательно учитывать эту информацию.

При правильном нанесении и соблюдении всех правил и рекомендаций, риск появления трещин равняется нулю.

Цемент – это материал, без которого трудно, точнее невозможно, представить современное строительство и ремонтные работы. Он разнится по маркам, наличию дополнительных компонентов и даже по оттенку.

Главное, что производители следуют прописанным ГОСТам, учитывают все прописанные рекомендации и требования, тем проживание людей в домах, их работа в офисах становится безопасной.

strmaterials.com

ГОСТ 10178-85 «Портландцемент и шлакопортландцемент. Технические условия»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

общие технические условия, методы испытаний

На сегодняшний день производят больше количество различных вариантов цемента. Для каждого из них разработан свой стандарта, согласно которому и удается определить все его технические характеристики, состав, область применения и методы испытаний.

Согласно указанному стандарту цемент может классифицироваться на такие виды, как общестроительный и специальные.

Общие цементы

По виду используемого при получении материала клинкеру цемент подразделяют на основе:

  • портландцементного клинкера;
  • глиноземистогоклинкера;
  • сульфоалюминатного клинкера.

В составе цемента ГОСТ 30515 2013 могут находиться такие компоненты:

  • хлор-иона не более 0,1 %;
  • оксид серы (VI) не менее 1,0;
  • гипс – не более 5%.

Возможно вам также будет интересно узнать о том, каков должен быть расход цемента на 1 куб кирпичной кладки.

А вот из чего делают цемент и как он выглядит, можно увидеть тут.

Методы испытаний материала предполагают следующие действия:

  1. Физико-механические характеристики материала определяются по нормам и методам, которые предполагают нормативные документы на цемент определенного вида.
  2. Анализ входящих в составе клинкера компонентов происходит по 5382.
  3. Для определения удельной эффективной активности природных радионуклидов пользуются ГОСТ 30108.

Портландцемент и шлакопортландцемент

В этом стандарте имеется вся информация о свойствах цемента на основе портландцементного клинкера.  1017885 содержит все технические требования к производству материала, методы испытаний, маркировку, транспортирование.

Классификация цемента  10178 85 может происходить по входящим в его состав компонентов. В таком случае выделяют:

  • портландцемент, в составе которого отсутствуют минеральные добавки;
  • портландцемент с добавками, их объем не превышает 20%;
  • шлакопортландцемент с добавлением мелкого шлака, содержание которого не превышает 20%.

Также будет интересно узнать о том, каков должен быть расход цемента на 1 куб раствора.

Согласно проводимым исследованиям на сжатие цемент подвергали испытаниям 28 дней.

В результате удалось получить следующие марки:

  • портландцемент – 400, 500, 550 и 600;
  • шлакопортландцемент – 300, 400 и 500;
  • портландцемент быстротвердеющий – 400 и 500;
  • шлакопортландцемент быстротвердеющий – 400.

Процесс затвердения у цемента  10178 85 происходить через 45 минут, а окончательное затвердение – спустя 10 часов от начала затворения.

А вот каковы должны быть пропорции цементного раствора для штукатурки стен.

Методы испытаний проводятся по следующему плану:

  1. Обозначение физико-механических характеристик осуществляется по стандарту  310.1-76 – ГОСТ 310.3-76, ГОСТ 310.4-81.
  2. Изучение химической формулы клинкера происходит по  5382-73
  3. .Разновидность и количество добавок в материале можно определить согласно методу головной организации. Эти данные получают при проведении испытаний на пробе, выбранной на заводе.
  4. Присутствие признаков ложного схватывания удается определить по методу головной организации согласно государственным испытаниям.

Общестроительные

Чтобы получить такой материал используют портландцементный клинкер, минеральные составляющие, гипс, а также материала, в составе которых присутствует сульфат кальция.

Также каждому строителю будет полезно узнать о том, сколько сохнет цементная стяжка пола под плитку.

Готовый продукт могут подвергать следующим методам исследований:

  1. Обозначение физико-механические показатели материала осуществляется по 30744.
  2. Химическая формула цемента определяется по ГОСТ 5382.
  3. Для определения удельной эффективной активности природных радионуклидов в цементе используют ГОСТ 30108.

Сульфатостойкие

Представленный материал применяют при получении конструкций из железобетона и бетона, которые смогут противостоять коррозии и агрессивным средам.

При получении сульфатостойкого портландцемента с минеральными составляющими по ГОСТ 22266 94 используют смесь шлака и пуццоланы, но их объем не должен превышать 20%. В состав материала могут вводить пластификаторы, которые позволят придать прочности готовому изделию. Процесс схватывания должен наступить через 45 минут, но не позднее 10 часов от момента затворения.

Методы контроля включают в себя:

  1. Определение физико-механические показатели материала осуществляется по  30744.
  2. Химическая формула цемента определяется по  5382.
  3. Для определения удельной эффективной активности природных радионуклидов в цементе используют ГОСТ 30108.

А вот сколько нужно цемента на 1 куб бетона, можно прочесть тут.

 30515 97 государственный стандарт

Для такого материала применяют следующие методы контроля:

  1. Определение физико-механические показатели материала осуществляется по ГОСТ 30744.
  2. Химическая формула цемента определяется по ГОСТ 5382.
  3. Для определения удельной эффективной активности природных радионуклидов в цементе используют ГОСТ 30108.

Тампонажные

Этот стандарт определяет основные характеристики тампонажных цементов. На заводе-изготовителе производят испытания на прочность, растекаемость, консистентность, продолжительность затвердения, водоотделение.

Для проведения испытания на прочность задействуют форму габаритами 50х50х50 мм. Ее грани должны быть чистыми и обработаны небольшим количеством машинного масла. А вот основание формы для придания герметичности обрабатывают температуроустойчивой смазкой. А вот какова насыпная плотность цемента м400, можно узнать тут.

В подготовленную форму отправляют цемент ГОСТ 26798.2 96 и при помощи трамбовочного стержня утрамбовывают. После укладки первого слоя и тщательной его утрамбовки, наносят второй слой и снова подвергают тем же испытаниям. Ненужное тесто убрать при помощи ножа.

Форма с образцами накрывается пластинкой из металла, которую после прикрепляют, чтобы внутрь не попала вода. Все изделие отправляют термостат, заранее нагретый до температуры 60 градусов. Процесс выдержки образцов длится 7 часов 15 минут. Когда время прошло, то формы достают из термостата и маркируют.

А вот как сохранить цемент до следующего года и какие необходимы условия, поможет понять данная информация.

Глиноземистый

Такой материал представлен в виде тонко помолотых высокоглиноземистых доменных шлаков и гипса. Когда цемент испытывают в течение 28 дней, то в процессе затвердения он должен изменяться в объеме равномерно. Полученные из этого материала бетоны и растворы, обладают высокой водонепроницаемостью. А вот сколько цемента на 1 м3 бетона м200 необходимо, поможет понять информация по ссылке.

Для определения прочности готового изделия по ГОСТ 310-69 образцы отправляют в формы, а для хранения в ванную с гидравлическим затвором. Затем формы перемещают в воду на сутки. Чтобы определить равномерность изменения объема необходимо взять образцы-лепешки и отправить их в воду на 27 дней.

Возможно вам также будет интересно больше узнать о том, как выглядит раствор готовый кладочный цементный гост 28013 98.

Глиноземистые и высокоглиноземистые

Согласно установленному стандарту определяются технические требования, которых необходимо придерживаться при изготовлении глиноземистых материалов. Их задействуют при получении быстротвердеющих и жаростойких бетонов и растворов.

Способы контроля предполагают следующее:

  1. Определение физико-механические показатели материала осуществляется по ГОСТ 30744.
  2. Химическая формула цемента определяется по ГОСТ 5382.
  3. Для определения удельной эффективной активности природных радионуклидов в цементе используют ГОСТ 30108.

А вот каковы должны быть пропорции цементно известкового раствора для штукатурки.

Установленные стандартом требования позволяют определить состав цемента, его прочностные показатели, уровень водонепроницаемости. Эти данные очень важны при приготовлении различных растворов, используемых в области строительства.

resforbuild.ru

ГОСТ 22266-94 Цементы сульфатостойкие. Технические условия, ГОСТ от 03 мая 1995 года №22266-94,


ГОСТ 22266-94

Группа Ж12

ЦЕМЕНТЫ СУЛЬФАТОСТОЙКИЕ

Технические условия

Sulphate-resistant  cements. Specificitions



ОКС 91.100.10

ОКСТУ 5732

Дата введения 1996-01-01

1 РАЗРАБ0ТАН Государственным институтом цементной промышленности (НИИцемент) Российской Федерации

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 ноября 1994 г.

За принятие проголосовали


Наименование государства


Наименование органа государственного управления строительством


Республика Армения


Госупрархитектуры Республики Армения


Республика Беларусь


Госстрой Республики Беларусь


Республика Казахстан


Минстрой Республики Казахстан


Кыргызская Республика


Госстрой Кыргызской Республики


Российская Федерация


Минстрой России


Республика Таджикинстан


Госстрой Республики Таджикистан


Республика Узбекистан


Госкомархитектстрой Республики Узбекистан

3 ВВЕДЕН В ДЕЙСТВИЕ с 1 января 1996 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 3 мая 1995 г. № 18-40

4 ВЗАМЕН ГОСТ 22266-76

1 ОБЛАСТЬ ПРИМЕНЕНИЯ



Настоящий стандарт распространяется на сульфатостойкие цементы (далее - цементы), предназначенные для изготовления бетонных и железобетонных конструкций, обладающих коррозионной стойкостью при воздействии сред, агрессивных по содержанию в них сульфатов.

Все требования настоящего стандарта являются обязательными.

2 НОРМАТИВНЫЕ ССЫЛКИ


Используемые в настоящем стандарте ссылки на стандарты приведены в приложении А.

3 КЛАССИФИКАЦИЯ

3.1 По вещественному составу сульфатостойкие цементы подразделяют на виды:

- сульфатостойкий портландцемент;

- сульфатостойкий портландцемент с минеральными добавками;

- сульфатостойкий шлакопортландцемент;

- пуццолановый портландцемент.

3.2 По прочности при сжатии в возрасте 28 сут цементы подразделяют на марки: 300, 400, 500.

3.3 Условное обозначение цемента должно состоять из:

- вида цемента по 3.1. Допускается сокращенное наименование цемента по ГОСТ 10178 (ПЦ, ШПЦ) с добавлением обозначения сульфатостойкости - СС, а для пуццоланового цемента - ППЦ;

- марки цемента по 3.2;

- обозначения максимального содержания добавок в цементе - Д0, Д20, Д60;

- обозначения пластификации цемента - ПЛ;

- обозначения гидрофобизации цемента - ГФ;

- обозначения настоящего стандарта.

Примеры условных обозначений

1 Сульфатостойкий портландцемент марки 400 с добавками до 20%, пластифицированный:

Сульфатостойкий портландцемент 400-Д20-ПЛ ГОСТ 22266-94

или

ССПЦ400-Д20-ПЛ ГОСТ 22266-94

2 Пуццолановый портландцемент марки 300:

Пуццолановый портландцемент 300 ГОСТ 22266-94

или

ППЦ300 ГОСТ 22266-94

4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



Цементы должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному предприятием-изготовителем.

4.1 Характеристики

4.1.1 Клинкер, применяемый при производстве цементов, по расчетному минералогическому составу должен соответствовать требованиям, указанным в таблице 1.

Таблица 1


Значение для клинкера, % по массе, не более, по видам цемента

Наименование показателя


сульфатостойкий портландцемент


сульфатостойкий портландцемент с минеральными добавками


сульфатостойкий шлакопорт- ландцемент


пуццолановый портландцемент


Содержание трехкальциевого силиката

50

Не нормируется


Содержание трехкальциевого алюмината


5

8


Сумма трехкальциевого алюмината

и четырехкальциевые алюмоферрита


22

Не нормируется


Содержание оксида алюминия


5


Содержание оксида магния

5


4.1.2 Содержание добавок в цементе в зависимости от их вида должно соответствовать указанному в таблице 2.

4.1.3 В сульфатостойком портландцементе с минеральными добавками допускается использовать смеси шлака и пуццоланы, общее количество которых не должно превышать 20 %.

Таблица 2


В процентах от массы цемента


Содержание добавок

Вид цемента


Гранулированного доменного шлака, электротермофосфорного шлака

Пуццоланы


Сульфатостойкий портландцемент


Не допускается


Сульфатостойкий портландцемент с минеральными добавками

Св. 10 и не более 20


Сульфатостойкий шлако-
портландцемент


Св. 40 и не более 60


-


Пуццолановый портландцемент


-


Св. 20 и не более 40

4.1.4 В сульфатостойком шлакопортландцементе допускается замена шлака пуццоланой или золой (кислой) в количестве не более 10% от массы цемента.

4.1.5 Содержание ангидрида серной кислоты () в цементе не должно превышать значений, приведенных в таблице 3.

Таблица 3

В процентах, не более


Вид цемента


Содержание


Сульфатостойкий портландцемент


3,0


Сульфатостойкий портландцемент с минеральными добавками


3,0


Сульфатостойкий шлакопортландцемент


4,0


Пуццолановый портландцемент


3,5

4.1.6 Допускается вводить в цемент при помоле пластифицирующие и гидрофобизирующие поверхностно-активные добавки в количестве не более 0,3 % от массы цемента в пересчете на сухое вещество добавки.

Подвижность цементно-песчаного раствора состава 1:3 из пластифицированных цементов всех видов должна быть такой, чтобы при водоцементном отношении, равном 0,4, расплыв стандартного конуса был не менее 135 мм.

Гидрофобный цемент не должен впитывать в себя воду в течение 5 мин от момента нанесения капли воды на поверхность цемента.

4.1.7 При производстве цемента для интенсификации процесса помола допускается вводить технологические добавки, не ухудшающие качество цемента, в количестве не более 1 % от массы цемента.

Эффективность применения технологических добавок, а также отсутствие отрицательного их влияния на свойства бетона должны быть подтверждены результатами испытаний цемента и бетона.

4.1.8 Предел прочности цементов при сжатии должен быть не менее величин, указанных в таблице 4.

Таблица 4


В мегапаскалях


Вид цемента


Марка цемента


Предел прочности при сжатии в возрасте 28 сут


Сульфатостойкий портландцемент


400


39,2


Сульфатостойкий портландцемент


400


39,2

с минеральными добавками

500

49,0


Сульфатостойкий щлакопортландцемент


300
400


29,4
39,2


Пуццолановый портландцемент


300


29,4

400

39,2

4.1.9 Цемент должен показывать равномерность изменения объема при испытании образцов кипячением в воде.

4.1.10 Начало схватывания цемента должно наступать не ранее 45 мин, конец - не позднее 10 ч от начала затворения.

4.1.11 Тонкость помола цемента, определяемая по удельной поверхности, должна быть не менее 250 /кг. Для цементов, содержащих добавки осадочного происхождения, тонкость помола определяют по остатку на сите с сеткой № 008 по ГОСТ 6613. Остаток на сите не должен быть более 15 % от массы просеиваемой пробы.

4.1.12 Содержание щелочей в цементе устанавливают договором на поставку.

4.2 Требования к материалам

Для изготовления сульфатостойких цементов применяют:

- портландцементный клинкер нормированного состава в соответствии с таблицей 1;

- гипсовый камень по ГОСТ 4013. Допускается применять другие материалы, содержащие сульфат кальция, по соответствующей нормативной документации;

- активные минеральные добавки по соответствующей нормативной документации;

- гранулированные доменные или электротермофосфорные шлаки по ГОСТ 3476. Содержание оксида алюминия () в шлаках для изготовления сульфатостойкого портландцемента с минеральными добавками не должно быть более 8%, а в шлаках, предназначенных для изготовления сульфатостойкого шлакопортландцемента, - не более 12%.

Удельная эффективная активность естественных радионуклидов в сырьевых материалах и добавках, применяемых для производства сульфатостойких цементов, не должна быть более 740 Бк/кг.

4.3 Маркировка и упаковка

Маркировку и упаковку цементов производят по ГОСТ 22237.

5 ПРАВИЛА ПРИЕМКИ



Приемку цементов производят по ГОСТ 22236.

В документе о качестве должно быть указано максимальное значение удельной эффективной активности естественных радионуклидов в сырьевых материалах и добавках, примененных для изготовления цемента данной партии.

6 МЕТОДЫ КОНТРОЛЯ

6.1 Определение физико-механических свойств цемента проводят по ГОСТ 310.1-310.4.

6.2 Химический анализ клинкера и цемента проводят по ГОСТ 5382.

6.3 Содержание в клинкере трехкальциевого силиката (), трехкальциевого алюмината (), четырехкальциевого алюмоферрита () и суммы щелочных оксидов () рассчитывают на освновании результатов химического анализа по формулам:



(1)

(2)

(3)

(4)

6.4 Определение удельной эффективной активности естественных радионуклидов в сырьевых материалах и добавках, применяемых для производства цементов, при необходимости проводят по ГОСТ 30108.

7 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ



Транспортирование и хранение цементов производят по ГОСТ 22237.

8 УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Цементы, в зависимости от специальных требований, предъявляемых к бетону, рекомендуется применять в соответствии с таблицей 5.

Таблица 5


Специальные требования, предъявляемые к бетону


Сульфатостойкий портландцемент


Сульфатостойкий портландцемент с минеральными добавками


Сульфатостойкий шлакопорт- ландцемент


Пуццолановый портландцемент


Коррозионная стойкость при действии сред, агрессивных по содержанию сульфатов


Разрешается применять все цементы


Коррозионная стойкость при действии сред, агрессивных по содержанию сульфатов, при одновременном систематичес- ком замораживании и оттаивании или увлажнении и высыхании


Разрешается

Разрешается применять только цемент марки 400 при условии введения в состав цемента или бетона поверхностно-активных добавок, повышающих морозостойкость


Не разрешается


Коррозионная стойкость при действии сред, агрессивных по содержанию сульфатов, и пониженное тепловыделение


Разрешается применять все цементы

9 ГАРАНТИИ ИЗГОТОВИТЕЛЯ



Изготовитель гарантирует соответствие цемента всем требованиям настоящего стандарта при соблюдении правил его транспортирования и хранения при поставке в таре в течение 60 сут после отгрузки, а при поставке навалом - на момент получения цемента потребителем, но не более 60 сут.

Приложение А (справочное) ПЕРЕЧЕНЬ СТАНДАРТОВ, НА КОТОРЫЕ ДАНЫ ССЫЛКИ В НАСТОЯЩЕМ СТАНДАРТЕ

Приложение А

(справочное)


ГОСТ 310.1-76 Цементы. Методы испытаний. Общие положения

ГОСТ 310.2-76 Цементы. Методы определения тонкости помола

ГОСТ 310.3-76 Цементы. Методы определения нормальной густоты, сроков схватывания и равномерности изменения объема

ГОСТ 310.4-81 Цементы. Методы определения предела прочности при изгибе и сжатии

ГОСТ 3476-74 Шлаки доменные и электротермофосфорные гранулированные для производства цементов

ГОСТ 4013-82 Камень гипсовый и гипсоангидритовый для производства вяжущих материалов. Технические условия

ГОСТ 5382-91 Цементы и материалы цементного производства. Методы химического анализа

ГОСТ 6613-86 Сетки проволочные тканые с квадратными ячейками. Технические условия

ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия

ГОСТ 22236-85 Цементы. Правила приемки

ГОСТ 22237-85 Цементы. Упаковка, маркировка, транспортирование и хранение

ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов



Текст документа сверен по:
официальное издание
МНТКС - М.: ИПК Издательство
стандартов, 1995

docs.cntd.ru

области применения, классификация примесей, технические характеристики

Общая информация и области применения

Основное распространение цемент марки М400 получил в жилищном и гражданском строительстве при возведении фундаментов, плотин или иных сооружений, контактирующих с влажной средой. Его показатель прочности в 400кг на 1 см.кв позволяет использовать этот класс для строительства как наземных, так и подземных объектов и сооружений. Также основным преимуществом этого сорта является его устойчивость к влиянию сульфатной основы, что позволяет использовать этот строительный материал при строительстве в минерализованной водной среде.

Классификация по содержанию примесей

На рынке строительных материалов распространен цемент м400 д20, д5, д0, характеристики которых отличаются в зависимости от соотношения специальных добавлений и примесей.

Состав и маркировка цемента М400 по ГОСТу:

  • Д20 – объем содержания добавлений к общему объему смеси составляет 20%;
  • Д5 – содержания добавок к общему объему смеси составляет 5%;
  • Д0 – чистая консистенция без содержания примесей.

В состав цемента М400, в зависимости от производителя, могут добавляться как антисульфатные минеральные добавки, так и минеральные примеси увеличивающие пластичность общей массы или ее морозостойкость.

Технические характеристики

Основными составляющими продукта этой марки являются активные силикаты кальция.

Нормативным документом, регламентирующим производство четырехсотой марки, является Гост 10178-85, но в последнее время многие российские заводы по изготовлению цемента перешли на Гост 31108-2003. Приоритет последнего документа объясняется, прежде всего, соблюдением европейских стандартов, условий производства и соответствия качества.

Объемный вес цемента М400 зависит от срока его хранения и степени уплотнения. Плотность материала имеет непосредственное влияние на качество бетонного раствора и его качественные свойства.

Удельный вес цемента М400, представленный в нижеприведенной таблице, имеет диапазон количественно-качественных показателей в зависимости от используемого материала при производстве, технологий и качества сырья.

Плотность цемента М400

В плотном состоянии

1400-1700 кг. на м.куб

В рыхлом состоянии

900-1100 кг. на м.куб

Соотношения компонентов для смеси

Нормативами государственных стандартов установлены четкие пропорции для готовых растворов и смесей при осуществлении ремонтных или строительных работ. Так, соотношения компонентов четырехсотого класса для песчаных растворов различных видов при строительных работах составляет:

Марка

Ц-т

песок

М100

1

4-4,5

М150

1

3

Известковые смеси изготавливаются при нижеследующих пропорциях:

Марка

Ц-т

известь

песок

М50

1

0,9

8

М150

1

0,2

3

М200

1

0,1

2,5

М300

1

0,07

1,8

Цемент М400 имеет нижеследующие пропорции для бетона:

Марка бетона

Ц-т

песок

щебень

100

1

4,6

7

150

1

3,5

5,7

200

1

2,8

4,8

300

1

1,9

3,7

400

1

1,2

2,7

Ценовая политика

Средняя стоимость по РФ в фасованном виде составляет приблизительно 220-245 р за один мешок, а в насыпном виде 155-170 р за тонну.

betonzone.com
