Бетонные опоры для фундамента: Бетонные фундаменты

Содержание

Бетонные фундаменты | Световое Оборудование

Область применения:	фундаменты служат для монтажа на них опор освещения после предварительного вкапывания в землю.
Назначение:	Закладные детали фундамента

Артикул производителя:	B-0…B-80
Габаритные размеры:	см. чертёж
Гарантийный срок:	5 лет

Производитель «ROSA», Польша

Хорошая цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ОПИСАНИЕ

Технические данные

бетон класса C25/30 согласно норме EN 206-1

анкерное устройство, изготовленное из стали B500
болтовые окончания — горячеоцинкованные
в бетонных фундаментах для алюминиевых опор и мачт применяются термообжимные втулки на болтовых окончаниях в месте монтажа основания опоры, что предохраняет от возникновения очага коррозии
боковые отверстия и вертикальное отверстие предназначены введения питающих кабелей,
поверхность покрыта пропитывающим средством
(сертифицированная aсфальтово-анионовая эмульсия)
квадратное сечение (алюминиевые опоры и мачты, а также опора SP-5W SP-31W) или круглые (oпоры с внешним покрытием из синтетического материала).

Достоинства фундаментов

одноэлементная конструкция облегчает установку фундамента в грунте
лёгкий и быстрый монтаж независимо от сезонности
высокое качество за счет использования полуавтоматической производственной линии, управляемой компьютером с помощью метода двухосной виброустановки.

Все фундаменты соответствуют норме EN14991:2007 и имеют Сертификат Заводского Контроля Производства 1488-CPD-0208/Z.

Тип бетонного фундамента	B-0	B-0A	B-20	B-30	B-40	B-40B
Код	311100	311100A	311120	311130	311140	311140B
Форма	Круглый
Размер A x B x H [мм]	Ø150 x Ø190 x 275	Ø150 x Ø190 x 490	Ø250 x Ø255 x 700	Ø305 x Ø315 x 800	Ø305 x Ø315 x 1000	Ø305 x Ø315 x 1000
Расстояние между болтами E [мм]	120	120	190	205	205	205
Высота шпилек C [мм]	—	—	50	85	85	85
Вес [кг]	12	12	61	95	120	110
Соединительные элементы	M8 x 20 A2 DIN 6921	M8 x 20 A2 DIN 6921	311002	311003	311003	311003
Предназначение	SAP и SAMR 600-900, KARIN 450-900 LED	SAP и SAMR 1200 KARIN 1200 LED	S-13, S-23, SP-2	S-21, S-21W, S-22, S-30, S-30W, S-31, S-31W, S-32	S-52W, S-54W, SP-4, SP-4W, SM-1W, SM-2W, SM-3W	S-40, S-40W, SP-3, SP-3W


B-0	B-0A	B-20	B-30	B-40	B-40B

Тип бетонного фундамента	B-50	B-51	B-51A	B-60	B-60T
Код	311150	311151	311151A	311160	311160T
Форма	Квадратный
Размер A x B x H [мм]	240 x 255 x 900	260 x 275 x 1000	260 x 275 x 1200	320 x 330 x 1000	320 x 330 x 1000
Расстояние между болтами E [мм]	180	200	200	250	250
Высота шпилек C [мм]	30	35	35	35	90
Вес [кг]	92	124	148	170	169
Соединительные элементы	4006	4008	4008	4008	4008
Предназначение	SAL Ø114/B60, SAL Ø120	SAL Ø114/D60, SAL Ø114/D75, SAL Ø120E	SAL Ø114/D60, SAL Ø114/D75, SAL Ø120E, SAL Ø146G, SAL DECO-1, SAL DECO-2	SAL Ø146	SP-31W


B-50	B-51	B-51A	B-60	B-60T

Тип бетонного фундамента	B-70	B-71	B-71T	B-80
Код	311170	311171	311171T	311180
Форма	Квадратный
Размер A x B x H [мм]	400 x 410 x 1200	400 x 410 x 1000	400 x 410 x 1000	400 x 430 x 1500
Расстояние между болтами E [мм]	300	300	300	300
Высота шпилек C [мм]	45	45	110	50
Вес [кг]	296	255	241	380
Соединительные элементы	4012	4012	4008	4012
Предназначение	SAL Ø176, SAL Ø178K, SAL Ø180M	SAL Ø146H, SAL Ø176, SAL Ø178K, SAL Ø180M	SP-5W	MAL Ø225


B-70	B-71	B-71T	B-80

ГАБАРИТНЫЕ РАЗМЕРЫ

Статьи по теме

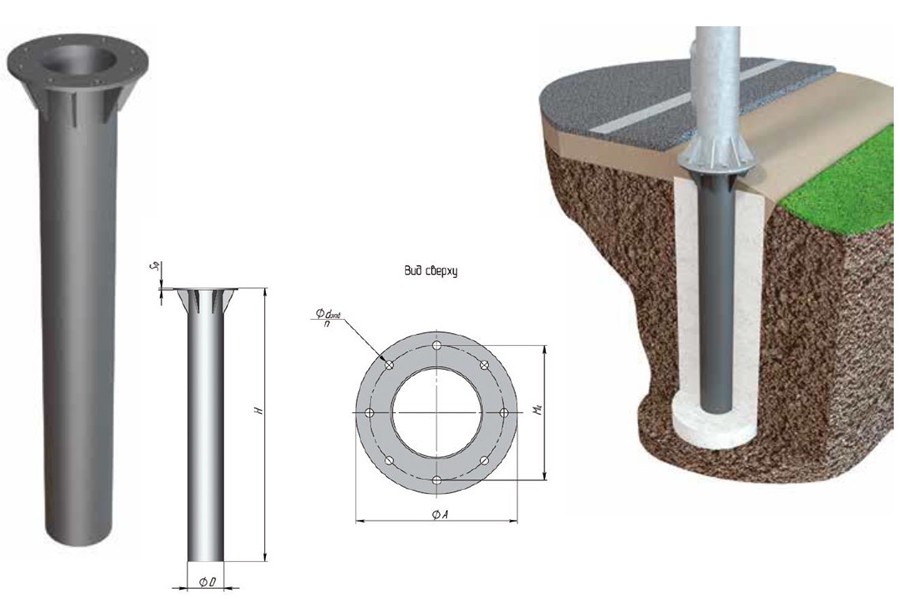

Трубчатые закладные детали

#здф

Трубчатые ЗДФ для строительства оснований под опоры предназначены для установки силовых и несиловых опор из листовой стали или трубного проката в грунт с возможностью демонтажа.

Порядок выбора закладных элементов для монтажа фланцевых осветительных опор

#здф

Закладные элементы для установки опор фланцевого типа подбираются на основе типовой проектной документации, но с учетом особенностей места эксплуатации опоры и характеристик грунта.

Консольные фундаменты для опор освещения. Технология конструирования фундаментных блоков

#здф

Консольные конструкции необходимы, если обычный монтаж опор невозможен из-за каких-то препятствий и ограничений. При этом фундамент и опора могут находиться на расстоянии 2 м друг от друга, причем как в горизонтальной, так и в вертикальной плоскости.

Читать все статьи

Фундаменты под опоры ЛЭП Ф 5-АМ

Prev Next

RUB

Цена:

дог. руб/шт

в т.ч. НДС

Длина: 2700 мм

Ширина: 2700 мм

Высота: 450 мм

Вес: 6250 кг

Объем: 2,50 м/куб

Описание
Характеристики
Гост, серия, ТУ
Доставка

Фундаменты под опоры ЛЭП типа Ф 5-АМ (с метизами) предназначены для металлических унифицированных решетчатых опор линий воздушных электропередач, напряжение в которых находится в пределах 110- 500 кВ. Фундаменты Ф изготавливаются из тяжелого бетона класса В30, с показателями водонепроницаемости от W4 до W8 и морозостойкости F150 и F200. Тяжелый бетон этого класса характеризуется стойкостью к водной среде различной агрессивности, в частности к воздействию грунтовой воды.

Фундамент серии Ф
Железобетонный фундамент марки Ф состоит из квадратной в плане опорной плиты и вертикального столба одинакового сечения по всей длине. В верхней части столба находится закладной элемент, предназначенный для закрепления опоры ЛЭП.
Существует десять типоразмеров для фундамента типа Ф. Параметры и характеристики фундамента определяются его назначением. Фундаменты Ф выпускаются со стороной опорной плиты размером 1200-2700 мм, высотой конструкции 2700 либо 3200 мм, вес фундамента находится в пределах от 1,5 до 5,6 тн.

Выбор серии и типа фундамента под опоры ЛЭП осуществляется исходя из условий площадки для возведения линии электропередач. В зоне умеренного климата устанавливается фундаменты серии 3. 407-115, которые предназначены для установки на водонасыщенных и сухих грунтах, при расчетной температуре воздуха до -40°C, уровне сейсмичности до девяти баллов, при разной степени воздействия грунтовых вод.

Глубина заложения сплошного фундамента зависит от характера и свойств грунта и нагрузок воспринимаемых ним. Для установки металлических свободностоящих опор ВЛ 35-500 кВ и 750кВ применяется прямостоечный фундамент с наклонной стойкой под опоры. Использование того или иного типа фундамента определяется особенностями конструкции отдельной опоры ЛЭП.
К фундаментам опор ЛЭП предъявляются определенные требования:

-Относительно прочности.
-Степени устойчивости.
-Сопротивляемости влиянию атмосферным условиям, отрицательным температурам.
-Требование износостойкости и максимальной долговечности.
ГК «Энергоресурс» предлагает поставку фундаментов железобетонных с доставкой по Новосибирску и области и городам Сибири. Купить жби и проконсультироваться по общим вопросам покупки и доставки Вы можете позвонив по телефону компании т. : 8-800-775-36-00. Режим работы компании: Пн-Пт с 9-00 до 18-00.

Длина: 2700 мм
Ширина: 2700 мм
Высота: 450 мм
Вес: 6250 кг
Объем: 2,50 м/куб

серия 3.407-115 в.2

Доставляем железобетонную продукцию на объект Заказчика в Сибирском Федеральном округе.

В том числе: Новосибирск, Новокузнецк, Кемерово,Томск,Омск, Красноярск, Бийск, Барнаул, Абакан,Чита, Иркутск, Улан-Удэ.

Авто доставку осуществляем длинномерами грузоподъемностью 20т, самогрузами 5-10-20 т., железнодорожная доставка .

По данному госту также производятся следующие продукты:

Фундаменты под опоры ЛЭП Ф 4-АМ

дог. руб/шт

Подробнее

Фундаменты под опоры ЛЭП Ф 3-АМ

дог. руб/шт

Подробнее

Фундаменты под опоры ЛЭП Ф 6-АМ

дог. руб/шт

Подробнее

Что такое бетонные основания?

Бетонные основания являются очень важной частью фундамента. Дома, здания, мосты, настилы, подпорные стены и даже небольшие объекты, такие как почтовые ящики и заборы, используют опоры. Обычно они изготавливаются из бетона, который заливают в выкопанную траншею или яму, и имеют внутри армированную стальную арматуру. Арматура укрепляет основание изнутри и предотвращает растрескивание. Назначение опоры — выдерживать вес, помещенный на нее сверху. В некоторых случаях это может быть целый дом, в других — простой заборный столб. Фундаменты — это основа, на которой строится все остальное. Поэтому они должны быть очень прочными и устойчивыми, чтобы предотвратить оседание. Это делает их особенно важными в районах со слабой почвой.

Большинство фундаментов расположены на много футов под землей с основанием ниже линии промерзания. Обычно их насыпают на уплотненный гравий, который обеспечивает ровное основание и некоторый дренаж. Это поможет сделать опоры прочными и устойчивыми. Весь вес здания приходится на фундамент, поэтому устойчивость и прочность очень важны. Если фундамент выйдет из строя, то и здание тоже. Большинство треснувших фундаментных стен и проседающих домов, которые мы ремонтируем, вызваны трещинами в фундаменте.

Бетонные фундаменты обычно заливают в выкопанную траншею или яму, которые часто облицовываются опалубкой. Бетон влажный при заливке и высохнет в любой форме, в которую его заливают. Формы используются для придания формы фундаменту до тех пор, пока бетон не высохнет и не затвердеет.

Размер, тип и размеры фундамента зависят от размера и типа конструкции, которая будет возводиться сверху. Вот почему фундаменты являются проектами архитекторов или инженеров. Правильная конструкция и размещение фундаментов имеют решающее значение для обеспечения поддержки фундамента и конструкции выше.

Что такое фундамент?

Фундаменты являются очень важной частью фундамента, поскольку они несут нагрузку всего, что на них построено. В конечном счете, все, что вы строите, опирается на землю, а опоры создают точку крепления между фундаментом и почвой. Прочные опоры обеспечивают поддержку и предотвращают оседание. Выкладка фундамента – это первое, что мы делаем при строительстве дома. Они должны быть идеально выкопаны и залиты, чтобы поддерживать структуру на протяжении поколений.

Под каждым домом, зданием или другим крупным сооружением есть фундамент. И почти под всеми фундаментами есть фундаменты. Это то, на чем строится фундамент.

Прочность дома зависит от его фундамента. А фундамент настолько крепок, насколько прочны его опоры. Я вижу, что основной причиной повреждения фундамента являются трещины в фундаменте. И основной причиной трещин в фундаменте является оседание. В основном из-за плохого дренажа.

Не существует универсальной конструкции фундамента. Каждое основание спроектировано специально для поддержки нагрузки, установленной на нем, и для грунта, в который оно заливается. В хорошей почве заливка фундамента намного проще, потому что почва помогает поддерживать и стабилизировать фундамент. Однако та же самая опора может не так хорошо работать в условиях слабой опоры. Нередки случаи оседания и трещин при низкой несущей способности почвы.

Заливка струнных фундаментов очень важна, особенно при плохих грунтовых условиях. Вы не получите большой помощи от почвы вокруг и под фундаментом, поэтому им нужно выполнять больше работы.

Роль фундаментов

Здания поддерживаются с нуля. Здание поддерживается его фундаментом, который поддерживается его опорами, поддерживаемыми Землей. Один разрыв в этой цепочке может привести к разрушению конструкции. Хорошо построенный фундамент является очень важной частью строительства дома, если вы хотите, чтобы он прослужил долго.

Бетонные фундаменты используются не только для строительства домов и зданий:

Настилы
Заборы и почтовые ящики
Мосты
Проклятие
Подпорные стенки

Фундаменты должны иметь достаточную толщину, ширину, прочность и армирование, чтобы выдерживать любую нагрузку, которую они несут.

Бетон обладает очень высокой прочностью на сжатие, что означает, что он может выдерживать большой вес без образования трещин. Но у него очень низкая прочность на растяжение, а это означает, что он легко трескается, если его не поддерживать должным образом. Чтобы решить эту проблему, внутри фундамента добавляется арматура, которая увеличивает его прочность на растяжение.

Строители размещают горизонтальную и вертикальную стальную арматуру внутри опалубки перед заливкой бетона. Арматура связана вместе, чтобы создать скелетную структуру клетки. Делая это, они объединяют прочность бетона на сжатие с прочностью арматуры на растяжение. Это снижает вероятность того, что фундамент выйдет из строя под давлением.

Небольшое равномерное осаждение не так уж плохо и обычно не повреждает дом. Но неравномерное оседание может разрушить фундамент. Фундаменты и фундаменты могут разрушиться, полы могут просесть, а стены треснуть. Этого можно избежать, правильно спроектировав опоры и используя армирование.

Фундаменты и грунт

При проектировании фундамента важно понимать несущую способность грунта. Фундаменты несут нагрузку всего, что на них построено, а земля несет нагрузку фундамента. В конечном счете, все, что вы строите, опирается на Землю. Фундаменты обеспечивают точку соединения между землей и зданием. Вот почему так важно знать состояние почвы.

Работа с очень прочными грунтами дает строителю небольшой запас на ошибку. Земля помогает поддерживать и стабилизировать опоры. А вот в слабых грунтах следует выложить и залить фундамент как можно ближе к идеальному.

Фундаменты помогают распределить вес здания, чтобы земля могла выдержать его вес. Важно уплотнить почву непосредственно под фундаментом, потому что он несет наибольшую нагрузку. Неспособность уплотнить почву основания может привести к оседанию до 1/2 дюйма в первых 6 дюймах почвы. Этого достаточно, чтобы появились трещины.

Если вы копаете слишком глубоко и вам нужно заменить почву, она имеет большую тенденцию к оседанию. Я рекомендую всегда заливать фундаменты на целину, потому что она плотно утрамбована. Вместо обратной засыпки и уплотнения. Рассмотрите возможность добавления уплотненного гравия.

Обычно мы насыпаем слой гравия под бетонные основания. Это обеспечивает некоторый дренаж и помогает создать прочную плоскую основу для бетона.

Размер и размеры фундамента

Идеальный размер, размеры и расположение фундамента должны определяться инженером или архитектором. Они спроектируют размер и глубину фундамента, а также требования к армированию и бетону, рассчитав нагрузки, состояние грунта и другие факторы. Лучше всего, чтобы профессионалы занимались дизайном.

Несущая способность почвы может быть измерена путем бурения. В разных точках делаются глубокие пробные скважины, которые сообщают инженерам, что находится под землей. Почва может казаться прочной на поверхности, но очень слабой на глубине 10-20 футов. Здесь, в Нью-Джерси, иногда встречаются глубокие залежи торфяного мха, который считается слабой почвой. В этих случаях можно вбить сваи в землю для дополнительной поддержки фундаментов.

Некоторые основания могут быть неглубокими, а другие глубокими. Все зависит от требований нагрузки и состояния почвы. Если вы строите дом на слабом грунте, можно использовать более широкое основание, называемое распорным, для распределения нагрузки на большую площадь. Однако, если почва очень прочная, можно использовать гораздо более тонкое основание. Самый распространенный размер фундамента, который мы заливаем, составляет от 12 до 16 дюймов в ширину, что поддерживает стену от 8 до 12 дюймов.

Большинство домов, которые мы строим, имеют фундамент как минимум на 12 дюймов ниже линии промерзания и имеют размеры не менее 12 дюймов в глубину и от 12 до 16 дюймов в ширину. Как правило, основание должно быть шире стены, которую оно поддерживает, на несколько дюймов с обеих сторон.

Бетонные основания должны быть ровными

Верх и низ бетонных оснований должны быть ровными. Это немного проще для верхней части, потому что бетон заливается мокрым и, как правило, самовыравнивается. Но выравнивание фундамента зависит от вас.

Когда вы роете траншею или яму для бетонного основания, постарайтесь сделать ее как можно более плоской и ровной. Есть некоторые редкие исключения из этого, которые будут подробно описаны в вашем плане, но в целом всегда держите фундамент на одном уровне.

Вы хотите создать ровное основание, чтобы фундамент мог равномерно распределять свой вес. Если основание неровное, вес может быть распределен неравномерно, что может вызвать проблемы с усадкой.

Бетон принимает форму того, во что его заливают. При заливке бетонных опор это может создать проблему, если основание неровное. Например, если вы выкопаете основание настила, а дно будет конусообразным от лопаты, бетон высохнет с точкой. Со временем сила деки может погрузить эту точку глубже в землю. Это приводит к оседанию колоды. Вы можете предотвратить это, выровняв дно отверстия, что создаст плоскую основу.

Если ваша траншея или яма не полностью выровнены, я рекомендую засыпать гравием. Его легче выровнять, чем грязь, и он действительно хорошо уплотняется. Он также обеспечивает дренаж, который помогает предотвратить оседание.

В чем разница между фундаментом и основанием?

Фундамент и фундамент обычно идут рука об руку, поэтому многие считают их одним и тем же. Хотя они очень похожи и оба поддерживают вес конструкции, это разные вещи.

Фундамент несет нагрузку конструкции и передает ее вес на землю через основание. Фундаменты сидят непосредственно на фундаменте и под конструкцией. Они посредники, которые переносят вес со конструкции на основание, а затем на землю. Фундамент вступает в непосредственный контакт с Землей. Это первая несущая часть прочного фундамента.

Фундамент и фундамент служат немного разным целям.

Фундаменты предназначены для прямого контакта с землей. Они несут вес стены фундамента и конструкции. По этой причине они обычно шире, чем стены фундамента.
Фундаменты располагаются поверх фундамента. Они переносят вес конструкции на фундамент, а затем на землю.

Фундаменты и фундаменты являются важной частью построения прочной и стабильной конструкции.

Здания строятся с нуля, а не сверху вниз. Так что опоры на первом месте. После заливки и затвердевания бетонного основания поверх него строится фундамент. Когда фундамент готов, поверх него строится конструкция. Весь вес того, что построено, в конечном итоге ложится на фундамент и землю.

Нужен ли фундамент для бетонной плиты?

Нужны ли бетонной плите фундаменты, зависит от типа плиты, которую вы заливаете.

Фундамент из бетонной плиты нуждается в опорах для поддержки стен фундамента, построенных сверху. Плитная часть плитного фундамента — это то, по чему вы ходите, а не то, на чем вы строите фундамент. Плитные фундаменты обычно имеют опоры по краям и под любыми несущими внутренними стенами.

Более простые плиты, такие как внутренние дворики, подъездные пути и тротуары, обычно не имеют опор, если они используются только для ходьбы или езды. Толщины плиты должно быть достаточно, чтобы выдержать нагрузки, размещенные сверху. Однако, если конструкция построена поверх плиты, под ней требуется опора, чтобы выдерживать нагрузку. Это превращает простую плиту в плитный фундамент.

Что означает фундамент в строительстве?

Слово «фундамент» описывает часть фундамента строения, которая касается земли. Их обычно выливают под землю и ниже линии промерзания. Фундаменты создают прочную и стабильную основу, которая поддерживает фундамент и колонны, поддерживающие здания и дома.

Основной функцией фундамента является передача вертикальной нагрузки конструкции непосредственно на грунт.

Вот несколько примеров фундаментов:

Стены подвала дома обычно стоят на бетонном фундаменте. Фундамент сидит на Земле. Фундаментная стена строится поверх фундамента. Затем здание надстраивается поверх фундаментных стен. Весь вес всей конструкции переносится на фундамент и на землю.
Настил обычно строится на круглых или квадратных бетонных опорах. Это примеры опор. Обычно они располагаются ниже линии промерзания, чтобы предотвратить вздутие.
Столбы забора и почтовые ящики обычно устанавливаются в цилиндр из бетона. Это также считается типом опоры.

Насколько глубоким должен быть фундамент дома?

Как правило, фундамент дома должен находиться на глубине не менее 12 дюймов ниже целинной почвы. Они также должны располагаться примерно на 12 дюймов ниже линии промерзания, чтобы предотвратить вздутие. Линия промерзания – это глубина, на которую промерзает земля зимой.

Фундаменты должны проектироваться архитектором или инженером, поскольку на проектирование фундаментов влияет множество факторов.

Можно ли залить бетонную плиту и фундамент вместе?

Бетонную плиту и фундамент можно заливать одновременно. Это называется монолитная плита.

Большинство фундаментов и плит заливаются отдельно. Сначала заливается фундамент, затем строится фундамент и, наконец, заливается лаборатория. Именно в таком порядке строится большинство домов. Однако, чтобы сэкономить время и деньги, плиту и фундамент можно заливать одновременно.

Для заливки монолитной плиты фундамент и плита должны быть должным образом подготовлены для бетонирования. Формы должны быть построены, чтобы не только содержать и формировать фундаменты, но и плиту, сидящую сверху. Перед заливкой необходимо установить арматуру, проволочную сетку, дренаж и пароизоляцию. Поскольку плита и фундамент заливаются одновременно, они постоянно соединены.

После заливки не будет никаких работ под плитой, поэтому все это нужно сделать до заливки бетона.

Резюме: Что такое бетонные основания?

Бетонные основания являются очень важной частью фундамента. Дома, здания, мосты, настилы, подпорные стены и даже небольшие объекты, такие как заборы, используют опоры. Обычно они изготавливаются из бетона, который заливают в выкопанную траншею или яму, и имеют внутри армированную стальную арматуру. Арматура укрепляет основание изнутри и предотвращает растрескивание. Назначение опоры — выдерживать вес, помещенный на нее сверху. В некоторых случаях это может быть целый дом, в других — простой заборный столб. Фундаменты — это основа, на которой строится все остальное. Поэтому они должны быть очень прочными и устойчивыми, чтобы предотвратить оседание. Это делает их особенно важными в районах со слабой почвой.

Если у вас есть какие-либо вопросы или комментарии по бетонным основаниям, пишите в любое время.

ОСНОВЫ ФУНДАМЕНТА — ФУНДАМЕНТЫ — Массивные бетонные стены

Итан Дэвис

Цели проектирования фундамента:

для обеспечения ровной поверхности для возведения стены фундамента;

для обеспечения адекватной передачи и распределения строительных нагрузок на подстилающий грунт;

для обеспечения достаточной прочности в дополнение к фундаментной стене, чтобы предотвратить дифференциальную осадку здания в условиях слабого или нестабильного грунта;

для закладки фундамента здания на глубину, достаточную для предотвращения морозного пучения или ослабления оттепелей в морозоустойчивых грунтах и для исключения органических поверхностных слоев грунта; и

для обеспечения надлежащего анкерного крепления или массы (при необходимости в дополнение к стене фундамента), чтобы противостоять потенциальным силам подъема и опрокидывания, возникающим в результате сильного ветра или сильных сейсмических явлений.

Безусловно, наиболее распространенным фундаментом в жилищном строительстве является сплошной бетонный фундамент. Тем не менее, бетонные и гравийные фундаменты признаются в таблицах предписывающих размеров фундаментов в нормах и правилах для жилых зданий для наиболее типичных условий. Напротив, особые условия вызывают некоторые инженерные проблемы, которые необходимо решить, чтобы обеспечить адекватность любого проекта фундамента.

К особым условиям относятся:

условия сильного ветра;

внутренние или прибрежные затопления;

сейсмические условия повышенной опасности; и

плохое состояние почвы.

Простая конструкция основания из гравия и бетона

Строительные нормы и правила для жилищного строительства содержат таблицы, предписывающие минимальную ширину основания для простого бетонного основания (ICC, 19). 98). В качестве альтернативы, ширина основания может быть определена в соответствии с разделом 4.3 на основе конкретных условий нагрузки на площадке и предполагаемой несущей способности почвы. Ниже приведены общие практические правила для определения толщины простых бетонных фундаментов жилых зданий после расчета требуемой ширины несущей части:

края стены фундамента или 6 дюймов, в зависимости от того, что больше.

Ширина фундамента должна выступать не менее чем на 2 дюйма с обеих сторон стены (чтобы обеспечить минимальный допуск конструкции), но не более толщины фундамента.

Следует также понимать, что ширина основания обычно зависит от приращения ширины стандартного землеройного оборудования (размер ковша обратной лопаты 12, 16 или 24 дюйма). Несмотря на то, что некоторые проектировщики и строители могут указать один или два продольных стержня № 4 для фундаментов стен, стальная арматура не требуется для конструкций жилых домов в типичных грунтовых условиях. В ситуациях, когда эмпирические правила или предписывающие кодовые таблицы неприменимы или когда возможно более экономичное решение, можно рассмотреть возможность более подробного анализа фундамента.

Подобно бетонному основанию, гравийное основание может использоваться для распределения нагрузки на фундамент на достаточной площади несущей грунт поверхности. Он также обеспечивает непрерывный путь для воды или влаги и, следовательно, должен быть дренирован в соответствии с положениями о дренаже фундамента национальных строительных норм и правил. Гравийные фундаменты изготавливаются из щебня или гравия, которые уплотняются трамбовкой или вибрацией. Мелкий гравий, сцементированный естественным путем, не требует уплотнения и может быть уложен на гладкую ровную поверхность, очень похожую на бетон. Хотя гравийное основание обычно ассоциируется с деревянным фундаментом, обработанным давлением, оно может поддерживать монолитные или сборные железобетонные стены фундамента.

Размер гравийного основания обычно основан на угле естественного откоса от 30 до 45 градусов для распределения нагрузки; поэтому, как и в случае простых бетонных оснований, требуемая глубина и ширина гравийного основания зависят от ширины стены фундамента, нагрузки на фундамент и значений несущей способности грунта. Следуя эмпирическому правилу, аналогичному тому, что применяется для бетонного основания, толщина гравийного основания должна быть не менее чем в 1,5 раза больше его длины за краем стены фундамента или, в случае деревянного фундамента, обработанного давлением, толщина глиняного подоконника . Как и в случае с бетонным основанием, толщина гравийного основания может учитываться при соблюдении требуемой глубины промерзания. В почвах, которые естественным образом плохо дренированы, необходимо предусмотреть адекватный дренаж гравийного основания.

Расчет бетонного фундамента

Для подавляющего большинства проектов фундаментов жилых домов быстро становится очевидным, что обычные требования к фундаментам жилых домов, содержащиеся в строительных нормах, являются адекватными, если не консервативными. Однако для повышения производительности и экономии или для решения особых условий может потребоваться специальная конструкция основания.

Фундамент предназначен для сопротивления восходящему давлению, создаваемому грунтом под фундаментом; это давление имеет тенденцию заставлять основание изгибаться вверх по краям. Согласно ACI-318, при проектировании железобетонных оснований учитываются три вида разрушения: односторонний сдвиг, двусторонний сдвиг и изгиб. Подшипник (раздавливание) также является возможным видом отказа, но редко применяется в условиях нагрузки жилых помещений. Чтобы упростить расчеты для трех режимов отказа, в следующем обсуждении объясняется связь режимов отказа с расчетом простых и железобетонных фундаментов. Разработчик должен обратиться к ACI-318 за дополнительными комментариями и рекомендациями. Расчетные уравнения, используемые далее в этом разделе, основаны на ACI-318 и принципах инженерной механики, как описано ниже. Кроме того, подход основан на предположении о равномерном несущем давлении грунта на подошву фундамента; поэтому стены и колонны должны поддерживаться как можно ближе к центру фундамента.

Проектирование железобетонных оснований

В редких случаях в жилищном строительстве, когда простое бетонное основание может оказаться нецелесообразным или когда уменьшение толщины основания более экономично, можно рассмотреть возможность использования стальной арматуры. Железобетонный фундамент спроектирован аналогично простому бетонному фундаменту; однако для проверки сдвига используется глубина бетона до арматурного стержня, а не вся толщина основания. Кроме того, способность к моменту определяется по-разному из-за наличия арматуры, которая сопротивляется напряжениям растяжения, вызванным изгибающим моментом. Наконец, более высокий коэффициент сопротивления используется, чтобы отразить более постоянную прочность на изгиб железобетона по сравнению с неармированным бетоном.

Согласно требованиям ACI-318, при контакте бетона с грунтом требуется минимум 3 дюйма бетонного покрытия поверх стальной арматуры. Кроме того, ACI-318 не допускает глубину менее 6 дюймов для армированных оснований, опирающихся на грунт. Эти ограничения могут быть ослаблены проектировщиком при условии, что в расчете на прочность будет продемонстрирована достаточная мощность; однако толщина армированного основания значительно меньше 6 дюймов может считаться нецелесообразной, даже если ее расчеты могут быть приемлемыми. Одно исключение может быть найдено, когда плита номинальной толщиной 4 дюйма армирована, чтобы служить неотъемлемым основанием для внутренней несущей стены (которая не предназначена для передачи подъемных сил от поперечной стены, опрокидывающей анкерное крепление при сильном ветре). или сейсмические районы). Кроме того, бетонное покрытие не должно быть менее 2 дюймов для жилых помещений, хотя эта рекомендация может быть несколько консервативной для внутренних оснований, которые, как правило, менее подвержены воздействию грунтовой влаги и других коррозионных агентов.

Минимальное армирование

Из-за проблем с усадкой и температурным растрескиванием ACI-318 требует минимального количества стальной арматуры. Следующие уравнения определяют минимальное армирование, хотя многие простые бетонные фундаменты жилых домов успешно работают и широко используются. Таким образом, минимумы ACI можно считать произвольными, и проектировщик может по своему усмотрению применять минимумы ACI при проектировании фундаментов жилых домов. Минимумы, конечно, не следует рассматривать как строгий критерий «пройдено/не пройдено». Проектировщики часто указывают один или два продольных стержня № 4 для фундаментов стен в качестве номинальной арматуры в случае сомнительных грунтов или когда требуется сохранить непрерывность ступенчатых фундаментов на участках с уклоном или в условиях, приводящих к изменению глубины фундамента. Однако для большинства жилых фундаментов основное сопротивление дифференциальной осадке обеспечивается действием глубокой балки стены фундамента; усиление фундамента может дать ограниченную пользу. В таких случаях фундамент просто действует как платформа для конструкции стены и распределяет нагрузки на большую площадь несущей почвы.
