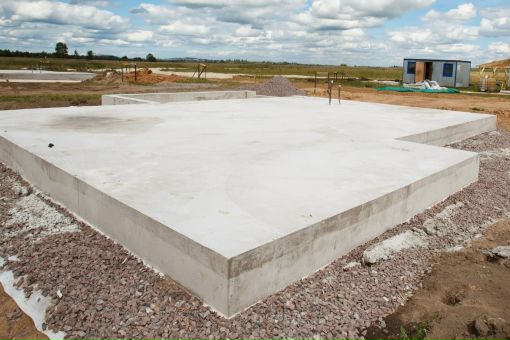

Бетонная подушка под фундамент: заливка, подготовка к устройству

Для обеспечения основы жилого дома ровной и надежной поверхностью монтируется бетонная подушка под фундамент. Эта конструкция присутствует во всех постройках — жилых и промышленных. Она применяется при строительстве на проблемных участках почв, увеличивая площадь несущего элемента дома. Такое промежуточное строение увеличивает прочность и долговечность всего строения.

Зачем нужна?

При несоблюдении строительных норм, некачественном проведении заливки материала, в конструкции фундамента быстро появляются деформации, стены покроются трещинами, двери и окна перестанут закрываться, появятся сквозняки. Важный элемент жилья — промежуточная прокладка между фундаментной основой и грунтом, которая служит амортизатором для несущего элемента сооружения, защищая его от деформаций.

Бетонная подушка стабилизирует давление на фундамент, она возвышает нижнюю часть конструкции над уровнем грунтовых вод.

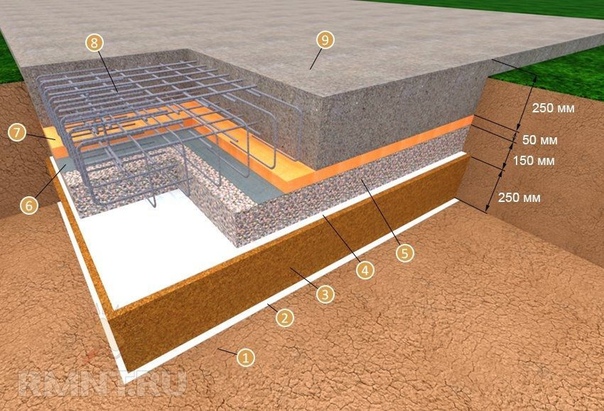

Конструкция под основу дома бывает 3 вариантов:

  • Из песка. Простой и бюджетный вид прокладки. Применяется при сооружении одноэтажной постройки из дерева. Фундаментная траншея засыпается слоем материала толщиной в 250 мм. Такое сооружение надежно выполняет свое функциональное назначение.

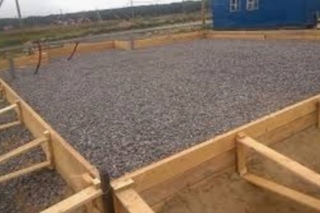

  • Из щебенки. Отсев имеет хорошие прочностные качества, он используется при строительстве двухэтажных сооружений. Подушка равномерно перераспределяет возникающие нагрузки на фундамент. Основное условие монтажа насыпных прокладок — нужно сделать трамбование материала. Без выполнения таких работ основа дома начнет делать усадку.

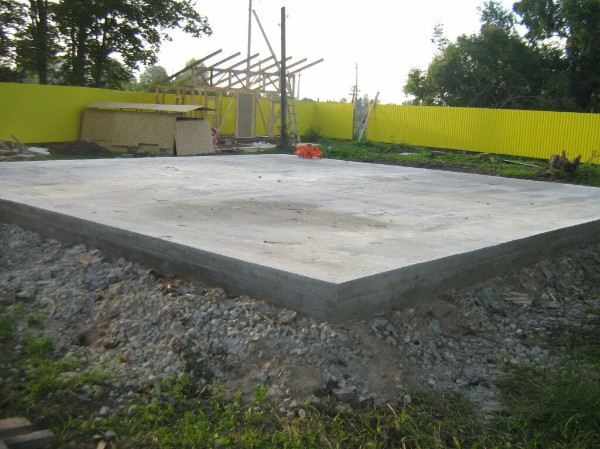

  • Из бетона. Самый надежный вариант сооружения, его преимущество — высокая прочность. Обеспечивает надежную защиту несущей конструкции дома от деформаций и влаги, основной недостаток — большая стоимость. Рекомендуется монтаж при строительстве строений из кирпичей и бетонных блоков.

Преимущества и недостатки

Изделие из монолита имеет такие особенности:

КачестваХарактеристикаПоследствия
ПлюсыПовышение прочности за счет дополнительной установки арматурыМеталлический каркас фундамента, соединенный с арматурой подушки, становится более жестким и прочным
Сооружение дополнительной основы из бетона укрепляет несущую конструкциюЕсть возможность сэкономить средства на строительстве основы из дешевых сортов бетона
Простота при работе зимойЗамерзший грунт упрощает сооружение опалубки и заливку бетона
ДолговечностьБольшой срок эксплуатации монолита гарантирует долгое существование сооружения
Высокая плотность и прочностьПовышают износостойкость фундамента
МинусыНизкая разрывная прочностьВ будущем могут в конструкции появиться трещины
Токсичность бетонной смесиОказывает негативное влияние на грунтовые воды и на окружающую среду

Подготовка к устройству подушки

Начальным этапом работ является рытье котлована и формирование защитного песчаного слоя.

Подготовительный этап работ по строительству прокладки под фундамент начинают из рытья котлована. Если почва подвижна, формируют защитный слой из песка мощностью в 10 см, который старательно трамбуют подручными средствами или вибратором и увлажняют водой для обеспечения усадки минерала. Далее формируют гидробарьер из полиэтиленовой пленки, ее укладывают на песок с нахлестом в 100 мм. На гидроизоляцию делают фиксирующую заливку бетона слоем в 1 см.

Инструменты и материалы

Перед строительством подушки из бетона для фундамента готовится следующий инструментарий:

  • Ингредиенты для замеса бетона: цемент, песок, щебенка.
  • Бетоносмесители или емкость. Используются для приготовления раствора.
  • Шанцевой инструмент. Для сооружения котлована и работы с бетоном.
  • Металлические пруты, сетка, проволока. Применяются для сооружения арматурного каркаса.
  • Деревянная доска, щиты, брус, саморезы, гвозди, молоток, шуруповерт. Используются для монтажа опалубки.
  • Виброплита, вибромашина. Для утрамбовки бетона.
  • Строительный уровень, отвес. Применяют для контрольно-измерительных работ.

Выбирать песок для бетона следует без примесей глины, которые при контакте с влагой провоцируют вспучивание монолита подушки.

Этапы работы

Конструирование опалубки

Сооруженная опалубка должна выдержать нагрузку, поэтому ее необходимо надежно зафиксировать.

После проведения контрольно-измерительных работ по поверхностям котлована приступают к монтажу опалубки. Дощатый материал фиксируется скобами из металла, благодаря которым не проходит смещение сооружения. Установку конструкции делают посередине подушки. В процессе монтажа контролируют соблюдение перпендикулярности в местах закрепления конечных углов сооружения. Пространства, которые остались не заделанными между досками, закрывают материалами из дерева, фиксируя гвоздями. По завершении монтажа выявляют слабые места конструкции, где заливка бетона может просочиться. Их забрасывают землей.

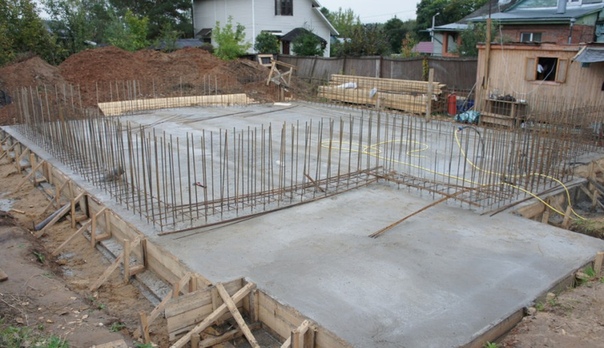

Армирование

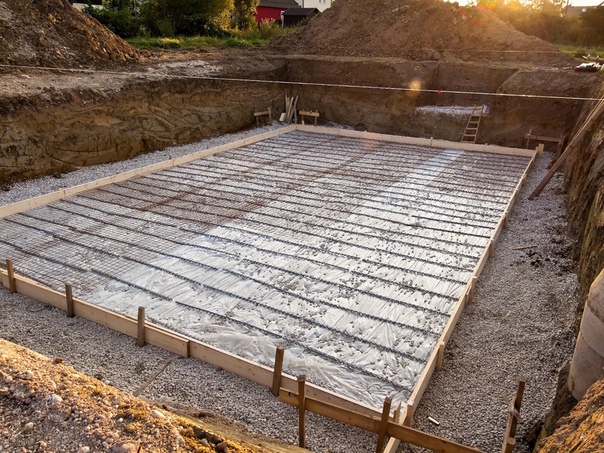

Монтируется укрепляющий каркас бетонной подушки из 2 стальных прутов, которые укладывают вдоль сторон конструкции. Армировочные элементы размещаются в незастывшем растворе так, чтобы от них до крайней плоскости опалубки было около 15 см, это позволит не допустить развитию коррозийных процессов. При установке металлической арматуры в монолите остаются воздушные пробки, которые плохо отражаются на прочностных показателях вещества. Эти газы убирают штыкованием.

Заливка раствора

По завершении установки опалубки и арматуры, заливают бетон. Из залитой смеси начинают трамбованием удалять пузырьки воздуха и излишек воды. Для этого применяется электрический строительный вибратор, под действием которого смесь становится текучей, щебенка формируется в плотный слой, а газы покидают залитое вещество.

Когда уплотнение завершено, материал подушки становится более плотным и прочным. Для улучшения качества бетона уплотнение производят ручным способом, применяя острые металлические предметы. После комплекса работ по заливке бетона, изделие оставляется созревать в подходящих условиях. Чтобы монолит не трескался от пересыхания, его периодически увлажняют водой.

Бетонная подушка фундамента

Высота большинства подушек для фундаментов, которые нам приходится сооружать, составляет 30, а ширина — 60 см. Обычно, если проектом не предусматривается иное, мы усиливаем такую подушку двумя рядами стальных арматурных прутков d 12 мм. В нашем случае грунт на дне котлована был таков, что для двухэтажного дома с размерами в плане 8×12 м без дополнительной подошвы, увеличивающей площадь опоры фундамента, обойтись было нельзя. Для штата Род-Айленд, в котором мы работаем, это обычное явление.

Прежде чем приступить к сооружению подошвы, необходимо было разметить на дне котлована точное расположение  фундамента дома.

Мы всегда ориентируемся по вешкам, установленным геодезистами при разметке стройплощадки ещё до начала рытья котлована. Обычно на дне котлована достаточно определить положение двух базовых точек — двух крайних углов одной из фундаментных стен. В большинстве случаев мы находим положение этих угловых точек с помощью шнура, натянув его между вешками, установленными геодезистами, и отвеса. По отвесу на дне котлована мы забиваем две свои вешки, используя для этого обрезки арматуры, чтобы не вынимать их, когда дело дойдёт до заливки бетона. Расстояние между этими двумя вешками должно точно соответствовать длине стены, указанной архитектором на плане.

При разметке стройплощадки положение стен будущего дома геодезисты отмечают специальными промаркированными вешками

Чтобы быстро разметить положение двух других углов фундамента, необходимо рассчитать длину его диагонали. С помощью обычного калькулятора сделать это не так уж сложно. А зная длину диагонали и размеры фундамента в плане, можно легко и точно определить положение остальных двух углов и отметить их вешками. Делаем мы это следующим образом. Два члена бригады удерживают концы ленты двух рулеток в базовых точках, уже отмеченных вешками, пока третий член бригады, натянув ленты обеих рулеток, перекрещивает их на отметках длины диагонали и длины стены, а в точке пересечения забивает в землю очередную вешку. Чтобы исключить возможные ошибки, мы всегда дважды перепроверяем расстояния между всеми вбитыми на дне котлована вешками, сверяя их с размерами, указанными на плане. После того, как во все углы будут забиты вешки, мы натягиваем шнур от одного угла к другому и получаем контур всего фундамента целиком.

Теперь, установив все вешки, можно приступать к сооружению опалубки. Мы используем для этого доски сечением 5 x 30 см, соединённые между собой с помощью забитых в землю стальных П-образных скоб, которые удерживают внутреннюю и наружную стенки опалубки на расстоянии друг от друга, точно равном 60 см.Эти скобы являются «ноу-хау» нашей бригады. Мы их специально сделали на заказ, так как в продаже таких не бывает Они оказались настолько удобными, что никакими другими приспособлениями для фиксации опалубки мы, как правило, больше не пользуемся.

Опалубку мы устанавливаем таким образом, чтобы стены фундамента располагались точно по центру подошвы (ширина фундаментных стен данного дома по проекту составляла 25 см). Начинаем работу по сооружению опалубки с того, что скрепляем под углом 90° гвоздями две доски сечением 5×30 см для формирования наружного угла и устанавливаем их на расстоянии 17,5 см от шнура. Затем параллельно доскам внешней опалубки устанавливаем и фиксируем с помощью стальных П-образных скоб доски внутренней стенки опалубки. Так, постепенно продвигаясь от одного угла к другому, мы продолжаем этот процесс до завершения установки всех внешних и внутренних стенок опалубки.

Фиксирующие опалубку П-образные скобы на прямых участках расставляем с шагом 100-120 см. В местах стыка двух досок их края соединяем с помощью забитых под углом гвоздей и устанавливаем крепёжные скобы с обеих сторон от стыка.

Подгонять и подрезать доски опалубки по длине нам приходится довольно редко. Когда, например, две доски стыкуются недостаточно плотно, зазор мы заделываем с помощью короткой накладной доски, прибив её гвоздями с наружной стороны.

А если та или иная доска оказывается немного длиннее, чем нужно, просто прибиваем её к смежной доске внахлёст На образующиеся при этом на боковых кромках подошвы небольшие неровности просто не обращаем внимания. В конце концов, важен не внешний вид подошвы, так как она всё равно будет полностью зарыта в землю. Главное, чтобы готовая подошва имела прочность не ниже расчётной и успешно справлялась с возложенными на неё функциями.

Расстояние между двумя базовыми вешками должно точно соответствовать длине стены, указанной на плане.

Чтобы исключить возможные ошибки, мы всегда дважды перепроверяем расстояния между всеми вбитыми на дне котлована вешками

Сначала мы устанавливаем наружные стенки опалубки

Затем параллельно доскам внешней опалубки устанавливаем и фиксируем с помощью стальных П-образных скоб доски внутренней стенки опалубки

После того, как опалубка полностью установлена, мы производим частичную обратную засыпку грунта около её потенциально слабых точек, например, на стыке отдельных досок или же на участках, где было невозможно установить П-образные крепёжные скобы.

Кроме того, обратная засыпка не позволяет бетону просочиться под опалубку и приподнять её.

Далее с помощью теодолита мы устанавливаем уровень верхней кромки подошвы фундамента. Она должна располагаться, во-первых, строго горизонтально, а во-вторых, точно на заданной глубине, указанной на плане архитектором. Отметки уровня фиксируем небольшими гвоздиками d 2,5×50 мм, забивая их наполовину длины на расстоянии 0,5-1,0 м друг от друга по всему периметру с внутренней стороны досок опалубки. При укладке бетона они служат нам ориентиром для определения, на какую высоту следует заполнять опалубку.

Теперь всё готово к укладке бетона. Наилучшие котлованы — это те, к любой точке которых может легко подъехать бетоновоз. Но так, к сожалению, бывает очень редко. Поэтому обычно мы начинаем укладку с наиболее труднодоступных для бетоновоза участков, перемещая лопатами бетон вдоль опалубки до тех пор, пока эти участи не будут заполнены до требуемой высоты — до уровня гвоздей, фиксирующих высоту подошвы фундамента.

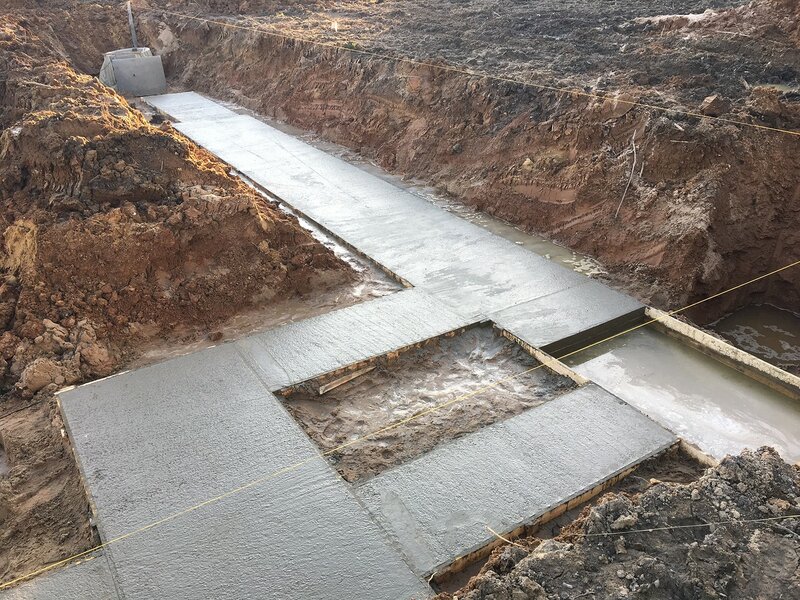

После того, как заливка бетона в опалубку завершена, мы приступаем к укладке вдоль всего периметра подошвы двух рядов стальных арматурных прутков d 12,5 мм. Для этого прутки арматуры сначала раскладываем в два ряда поверх влажного бетона примерно на расстоянии 15 см от каждой стенки, подсовывая их под поперечные перекладины П-образных скоб. А затем утапливаем их в бетон на глубину примерно 20 см, используя в качестве инструмента обыкновенные штыковые лопаты. Бетон над утопленными прутками арматуры тщательно и аккуратно «проштыковываем» теми же лопатами, чтобы удалить попавший в него воздух.

Выровняв поверхность бетона до высоты гвоздей, фиксирующих уровень верхней кромки подошвы, мы осторожно приподнимаем все стальные П-образные скобы на несколько сантиметров. Обычно на 5-7 см, не больше, чтобы беспрепятственно выполнить две последние операции. Первая из них — это затирка верхней кромки подошвы Кроме облегчения всех последующих работ по возведению стен фундамента, гладкая поверхность облегчает удаление грязи и мусора, который неизбежно попадает на верхнюю кромку во время демонтажа опалубки.

Верхнюю кромку подошвы мы тщательно выравниваем и затираем

Сразу же после заливки бетона, пока он ещё не затвердел, мы приступаем к укладке вдоль всего периметра подошвы двух рядов стальных арматурных прутков d 12,5 мм

На всех прямых участках подошвы точно вдоль центральной линии верхней кромки мы делаем шпоночную канавку глубиной 2,5-3,0 см и шириной 7-8 см.

И наконец, завершающий этап в сооружении подошвы фундамента — это вырезание или выдавливание шпоночной канавки вдоль центральной осевой линии верхней кромки. Эта канавка должна обеспечить прочное и надёжное сцепление подошвы со стеной фундамента, которая будет возведена на ней в дальнейшем.

Обычно мы делаем шпоночную канавку глубиной 2,5-3,0 см и шириной 7-8 см, просто вдавливая в бетон короткий брусок соответствующего сечения вдоль центральной линии верхней кромки подошвы. К моменту начала этой работы бетон обычно уже достаточно затвердевает, поэтому брусок оставляет за собой канавку, которая сама по себе не «заплывает^ и не изменяет свою форму и размеры. Такие канавки мы делаем только на прямолинейных участках подошвы, не доводя их до углов примерно на 0,5-0,7м. Поскольку углы являются самыми прочными частями фундаментной стены, беспокоиться о нарушении целостности фундамента в этих точках не стоит.

Положения углов фундаментных стен мы отмечаем прямо на верхней кромке подошвы, прочертив риски остриём гвоздя на слегка затвердевшей поверхности бетона

Прежде чем удалять опалубку, мы переносим с неё отметки положения углов фундаментных стен прямо на верхнюю кромку подошвы, прочертив риски остриём гвоздя на слегка затвердевшей поверхности бетона. Они будут служить ориентиром для установки опалубки при возведении стен фундамента.

Бетонная подушка под фундамент - spbremont.su

Устройство подушки под фундамент из бетона — подготовка и 3 этапа основных работ

Для обеспечения основы жилого дома ровной и надежной поверхностью монтируется бетонная подушка под фундамент. Эта конструкция присутствует во всех постройках — жилых и промышленных. Она применяется при строительстве на проблемных участках почв, увеличивая площадь несущего элемента дома. Такое промежуточное строение увеличивает прочность и долговечность всего строения.

Зачем нужна?

При несоблюдении строительных норм, некачественном проведении заливки материала, в конструкции фундамента быстро появляются деформации, стены покроются трещинами, двери и окна перестанут закрываться, появятся сквозняки. Важный элемент жилья — промежуточная прокладка между фундаментной основой и грунтом, которая служит амортизатором для несущего элемента сооружения, защищая его от деформаций.

Бетонная подушка стабилизирует давление на фундамент, она возвышает нижнюю часть конструкции над уровнем грунтовых вод.

Конструкция под основу дома бывает 3 вариантов:

  • Из песка. Простой и бюджетный вид прокладки. Применяется при сооружении одноэтажной постройки из дерева. Фундаментная траншея засыпается слоем материала толщиной в 250 мм. Такое сооружение надежно выполняет свое функциональное назначение.
  • Из щебенки. Отсев имеет хорошие прочностные качества, он используется при строительстве двухэтажных сооружений. Подушка равномерно перераспределяет возникающие нагрузки на фундамент. Основное условие монтажа насыпных прокладок — нужно сделать трамбование материала. Без выполнения таких работ основа дома начнет делать усадку.
  • Из бетона. Самый надежный вариант сооружения, его преимущество — высокая прочность. Обеспечивает надежную защиту несущей конструкции дома от деформаций и влаги, основной недостаток — большая стоимость. Рекомендуется монтаж при строительстве строений из кирпичей и бетонных блоков.

Преимущества и недостатки

Изделие из монолита имеет такие особенности:

Подготовка к устройству подушки

Подготовительный этап работ по строительству прокладки под фундамент начинают из рытья котлована. Если почва подвижна, формируют защитный слой из песка мощностью в 10 см, который старательно трамбуют подручными средствами или вибратором и увлажняют водой для обеспечения усадки минерала. Далее формируют гидробарьер из полиэтиленовой пленки, ее укладывают на песок с нахлестом в 100 мм. На гидроизоляцию делают фиксирующую заливку бетона слоем в 1 см.

Инструменты и материалы

Перед строительством подушки из бетона для фундамента готовится следующий инструментарий:

  • Ингредиенты для замеса бетона: цемент, песок, щебенка.
  • Бетоносмесители или емкость. Используются для приготовления раствора.
  • Шанцевой инструмент. Для сооружения котлована и работы с бетоном.
  • Металлические пруты, сетка, проволока. Применяются для сооружения арматурного каркаса.
  • Деревянная доска, щиты, брус, саморезы, гвозди, молоток, шуруповерт. Используются для монтажа опалубки.
  • Виброплита, вибромашина. Для утрамбовки бетона.
  • Строительный уровень, отвес. Применяют для контрольно-измерительных работ.

Выбирать песок для бетона следует без примесей глины, которые при контакте с влагой провоцируют вспучивание монолита подушки.

Этапы работы

Конструирование опалубки

После проведения контрольно-измерительных работ по поверхностям котлована приступают к монтажу опалубки. Дощатый материал фиксируется скобами из металла, благодаря которым не проходит смещение сооружения. Установку конструкции делают посередине подушки. В процессе монтажа контролируют соблюдение перпендикулярности в местах закрепления конечных углов сооружения. Пространства, которые остались не заделанными между досками, закрывают материалами из дерева, фиксируя гвоздями. По завершении монтажа выявляют слабые места конструкции, где заливка бетона может просочиться. Их забрасывают землей.

Армирование

Монтируется укрепляющий каркас бетонной подушки из 2 стальных прутов, которые укладывают вдоль сторон конструкции. Армировочные элементы размещаются в незастывшем растворе так, чтобы от них до крайней плоскости опалубки было около 15 см, это позволит не допустить развитию коррозийных процессов. При установке металлической арматуры в монолите остаются воздушные пробки, которые плохо отражаются на прочностных показателях вещества. Эти газы убирают штыкованием.

Заливка раствора

По завершении установки опалубки и арматуры, заливают бетон. Из залитой смеси начинают трамбованием удалять пузырьки воздуха и излишек воды. Для этого применяется электрический строительный вибратор, под действием которого смесь становится текучей, щебенка формируется в плотный слой, а газы покидают залитое вещество.

Когда уплотнение завершено, материал подушки становится более плотным и прочным. Для улучшения качества бетона уплотнение производят ручным способом, применяя острые металлические предметы. После комплекса работ по заливке бетона, изделие оставляется созревать в подходящих условиях. Чтобы монолит не трескался от пересыхания, его периодически увлажняют водой.

Бетонная подушка под фундамент: типы, необходимость и укладка

Самый нижний слой фундамента – подушка. Она предназначена для обеспечения прочной и ровной поверхности для устройства будущего основания. Бетонная подушка под фундамент – главная основа всего основания и будущего жилого или промышленного здания.

Типы подушек

Сразу хочется отметить, что не нужно путать само основание и подушку под него. Она всего лишь часть фундамента. Сам фундамент играет огромную роль для всей конструкции будущей постройки. Это бесспорный факт. Это главная опора, на которой располагаются все элементы здания. Поэтому именно он подвергается самым максимальным нагрузкам не только со стороны постройки, но и со стороны почвы, в которой находится. Вполне понятно, что для дома из бруса или дерева можно применить ленточный фундамент более легкой конструкции, нежели для массивной жилой двух или трехэтажной постройки. В последнем случае экономить на используемых материалах ни в коем случае нельзя.

Итак, что такое бетонная подушка теперь известно, а вот какие материалы необходимы для ее устройства, нужно рассмотреть подробно. Выделяют три вида подушек:

  • песчаная – представляет собой самый экономичный вариант и используется в основном при легком одноэтажном строительстве домов из бруса или дерева. Толщина слоя песка должна быть не меньше 25 см. только в этом случае основа будет выполнять свое функциональное предназначение, надежно защищая фундамент здания.
  • подушка из щебня. Этот материал обладает более высокими прочностными характеристиками, а соответственно, и применять его можно для двухэтажных зданий. Кроме того, такая основа способствует более равномерному распределению нагрузок по всей поверхности. Самое главное при устройстве таких основ это очень тщательно утрамбовать слой песка или щебня. Рыхлость материала может привести в будущем к оседанию фундамента.
  • применение бетонной подушки при возведении основания – самый надежный вариант основы. Ее единственным минусом является высокая стоимость по сравнению с другими видами. Но, согласитесь, экономия при возведении фундамента просто недопустима. Главным значением является ее непосредственное преимущество – высокие прочностные показатели. Поэтому если вы планируете строить дом из кирпича или пеноблоков. вам придется позаботиться об устройстве основы из бетона.

Как сделать бетонную подушку

Основу из бетона под фундамент можно сделать самостоятельно. На первом этапе необходимо проверить ровность дна, выкопанной траншеи и убедиться, что грунт на дне тщательно утрамбован.

Далее засыпают слой щебня. Его толщина должна составлять 10 см. После засыпки его также следует хорошо уплотнить. Для получения высокого результата можно воспользоваться виброплитой.

На следующем этапе необходимо возвести опалубку. Ее можно выполнить из тонких деревянных досок или щитов. Высота опалубки должна быть равна высоте будущего фундамента. Бетонная подушка под фундамент должна быть высотой 30 см, это наиболее оптимальный вариант. В идеале, в основу под фундамент желательно уложить арматурный каркас, для повышения прочности.

Для того чтобы бетонная основа была прочной и надежной, нужно позаботиться о размерах. Их необходимо рассчитать с особой тщательностью. Ее площадь должна быть непременно больше площади самого фундамента. Желательно, чтобы за его края она выступала, как минимум на 15 см. и не забудьте, что использованная арматура должна подниматься над поверхностью основы на 30 см для сцепления потом с сами фундаментом.

Зачем нужна бетонная подушка

Применение бетонной подушки необходимо на проблематичных, склонных к пучению грунтах. Дополнительная основа увеличивает площадь опоры самого фундамента. И естественно, что в этом варианте необходимо устроить именно бетонную основу.

На предварительном этапе разметочных работ часто возникают трудности во время разметки углов будущего основания. Для облегчения процесса изначально следует наметить два крайних угла любой стены основания. Для быстрой разметки двух других углов нужно рассчитать длину диагонали фундамента. Благодаря этому положение двух других углов можно определить очень точно, используя проект будущего дома.

Устройство опалубки

После того, как все углы будущего основания точно размечены и не один раз проверены, можно приступать к установке опалубки. Для того чтобы щиты из досок прочно держались и не смещались их можно зафиксировать, используя П-образные скобы.

Опалубку нужно установить так, что стены самого основания были ровно по центру его подушки. Возводя опалубку, обязательно проверьте прямой угол в точке пересечения крайних углов фундамента.

Если во время стыковки досок получаются в некоторых местах большие зазоры их можно закрыть, наложив небольшую доску, прибив гвоздями. Не стоит обращать внимание на внешний вид подушки, поскольку из-за неровностей опалубки она может быть не совсем ровной. Самое главное это соблюдение рассчитанных показателей и обеспечение прочности.

Когда монтаж опалубки закончен, желательно засыпать немного грунта в ее слабые места. Как правило, это стыки отдельных досок. Благодаря этому бетонный раствор не будет просачиваться под опалубкой.

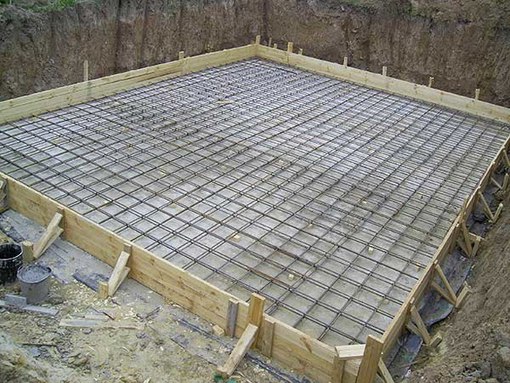

Укладка арматурного каркаса

Когда опалубка готова, в нее заливают бетонный раствор. Решая вопрос о том, как сделать бетонную подушку под фундамент, нельзя забывать об арматурном каркасе, способствующем повышению прочности подушки. Когда бетон полностью залит в опалубку до необходимого уровня, вдоль всего периметра подушки основания укладывают два ряда стальных прутков.

Арматура укладывается сверху еще влажного, не успевшего схватиться бетона на расстоянии равном 15 см от стен опалубки. Далее их необходимо утопить в бетонный раствор на глубину около 20 см. Для того, чтобы не оставлять в растворе пузырьки воздуха, которые образовались в результат погружения прутков, бетон тщательно штыкуют.

На последнем этапе устройства подушки из бетона необходимо тщательно выровнять поверхность с помощью инструментов. Поверхность основы потом затирают. Это способствует тому, что вся пыль и грязь после снятия опалубки, удаляется с поверхности подушки легко и просто.

В некоторых случаях строители посередине подошвы, в еще не застывшем бетоне, формируют канавку по центральной осевой линии. Она способствует тому, что в дальнейшем стенка основания будет более прочно и надежно сцепляться с подушкой под него. Размеры углубления составляют по ширине 8 см, а по глубине 3 см.

Наиболее часто сцепление подошвы и фундамента осуществляется за счет прутков арматуры, которые оставляют в вертикальном положении на высоту равной высоте самого основания.

Перед демонтажом опалубки желательно разметить положение каждого угла будущего основания на верхней кромке подушки. Это будет ориентир, когда необходимо будет установить опалубку для возведения самого основания.

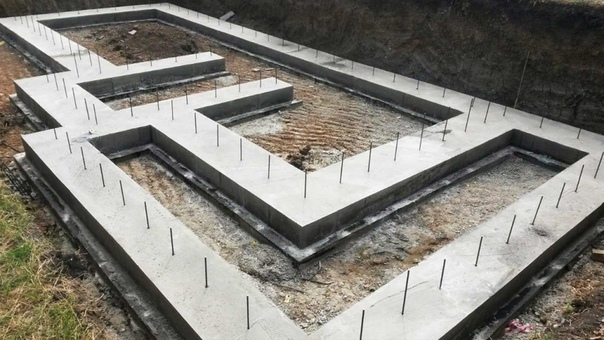

Ленточный фундамент и подошва из бетона

Бетонная подушка под ленточный фундамент, бесспорно, более надежное основание для фундамента, в отличие от песка или щебня, но она, являясь важным элементом фундамента, всегда должна соответствовать следующим параметрам.

  1. Площадь подошвы всегда должна быть больше площади фундамента. Минимум на 30 см 9 по 15 см с каждого края).
  2. Прутки арматуры должны находиться над уровнем поверхности подошвы, как минимум на 30 см. это повысит прочность сцепления подушки и основания.
  3. Если сомневаетесь в размерах, то можно придерживаться стандартных норм. Высота 30 см. ширина 60 см. Такая подушка подойдет как под фундамент для коттеджа, так и под фундамент высотного здания.

Основа под фундамент своими руками

Бетонная подушка под фундамент своими руками может быть возведена для любой конструкции здания. Для того чтобы основа было надежной, прочной и простояла долгие годы необходимо придерживаться самых основных правил и помнить, что некачественные материалы, как и неправильные расчеты, могут привести не только к деформациям, но и разрушению здания.

Появившиеся трещины на стенах говорят о том, что основанию необходим капитальный ремонт. Вот только такой ремонт «встанет в копеечку» каждому владельцу, сэкономившему на материале.

Даже если вы строите дом из дерева или бруса небольшой площади, в один или два этажа устраивать бетонную подошву можно. От этого ваша конструкция только выиграет. Безусловно, бетонная основа – удовольствие дорогое, но стоит ли экономить на качестве, которое в будущем будет способствовать тому, что ваш дом простоит многие десятки лет.

Подушка под фундамент (ФБС): как сделать правильно (залить) своими руками, виды, размеры, устройство

Подушка под фундамент – это специальный слой между основанием и поверхностью грунта, который может быть выполнен из песка, щебня, сборного или монолитного бетона. Сыпучие материалы кладутся слоем в вырытую предварительно траншею и тщательно утрамбовываются, бетон – заливается в соответствии со всеми правилами, блоки – аккуратно укладываются и скрепляются.

Именно от правильности выполнения конструкции основания во многом зависят надежность, прочность, долговечность здания. Подушка для фундамента – один из самых важных элементов, благодаря которому удается создать ровную и стабильную площадку с целью уменьшения осадки сооружения, компенсации особенностей грунта.

Фундаментная подушка выполняет такие функции:

  • Поверхность, на котором планируется возводить основание и все сооружение, выравнивается, благодаря чему нагрузка от строения равномерно распределяется на грунт.
  • Удается устранить возможность контакта фундамента с почвой, прокладывая между ним и землей слой песка, гравия или бетона.
  • Песчаные фундаментные подушки защищают железобетонные основания от воздействия влажной почвы.

Зачем нужна подложка под основу

Устройство подушки под фундамент является одним из обязательных этапов возведения дома, согласно установленным правилам и нормам. Если все сделано правильно, конструкция прослужит немало лет.

В противном случае (при отказе от подушки вообще или неверной реализации задачи) в скором времени здание может начать приходить в негодность: появляются перекосы в оконных/дверных проемах, стены покрываются трещинами, внутри гуляют сквозняки.

Правильно спроектированная и выполненная фундаментная подушка, размеры которой тщательно просчитаны и соответствуют будущему зданию, исключит проседание грунта, уменьшит нагрузку на почву от стен дома, поднимет нижнюю часть конструкции выше уровня грунтовых вод. Основание таким образом оказывается защищенным от воздействия почвенных вод, не размывается, давление на фундамент получается равномерным.

Задумываясь о том, для чего нужна подушка под фундамент, стоит брать во внимание и случаи, когда на участке находится слой/участок грунта, непригодного для строительства. Тогда почву удаляют, а в траншею засыпают песок, гравий, заливают или укладывают железобетон.

Устройство подушки своими руками

Для выравнивания дна котлована/траншеи засыпают песок или гравий слоем в 10 сантиметров. Бетонирование актуально там, где есть необходимость расширения основы либо армирования пояса под укладку ФСБ блоков. Самостоятельно выполнить все работы несложно, нужно лишь помнить о некоторых нюансах.

Как делать подушку под фундамент:

  • Насыпь песчаной подложки должна быть ниже фундамента, ширина – превосходить в 2 раза аналогичный параметр основания. Для выравнивания подсыпка щебеночная выполняется слоем 30 сантиметров таким образом: треть песка и 2/3 гравия.
  • После выравнивания дна ямы делают подушку – сначала укладывают слой песка, проливают водой, тщательно и долго трамбуют. Так же кладут гравий.
  • Если выполняется бетонная подушка под фундамент, работы проводятся так: на ровную площадку засыпают щебень слоем до 10 сантиметров, трамбуют. Потом сооружают опалубку по нужным параметрам конструкции, усиляют армированием (горизонтальным и вертикальным, которое связывает фундамент со стенами), заливают бетонный раствор.
  • Для щебневой подушки дно котлована или траншеи засыпают таким образом, чтобы готовое основание доходило до уровня в проекте.

Толщина подушки в таком случае должна быть больше на 30 сантиметров, чем основание, и шире тоже на 30 сантиметров (с обеих сторон по 15 сантиметров).

Толщина промежуточного слоя

Толщина подушки из сыпучих материалов должна составлять минимум 30 сантиметров: обычно 10 сантиметров занимает песок и остальной объем выполняют из щебня. Бетонная подушка также заливается толщиной минимум 30 сантиметров, чтобы была шире самого фундамента.

Чтобы избежать необходимости заливки широкой подушки и такого же фундамента (что повлечет немалые затраты), обустраивают расширение в заглубленной части.

Как правило, углы наклона боковых стен равны 30-45 градусам, в зависимости от типа самого фундамента (бетонный или кирпичный). Трапециевидная форма конструкции дает возможность исключить опасные скалывающие или растягивающие напряжения на боковых гранях. Нижняя расширенная часть не позволяет фундаменту выдвигаться из почвы, нейтрализует воздействие касательных сил пучения при морозах.

Виды подушек

В зависимости от того, выполняется ли подушка под плитный фундамент (ФБС), под бетон, выбирают оптимальный материал для слоя и его основные характеристики (толщина, высота, упрочнение и т.д.). До того, как обустраивать подушку, необходимо тщательно изучить грунт на объекте, выполнить все расчеты. Традиционно под фундамент подушка выполняется из песка, щебня, сборного/монолитного бетона.

Выполняя расчет подушки фундамента, нужно учитывать, что для данного типа работ годится исключительно песок крупной фракции. Мелкий песок использовать нельзя.

О чем нужно помнить, засыпая подушку:

  • Поверхность подушки нужно делать максимально ровной, проверяя соответствующими инструментами.
  • Слой песка в обязательном порядке тщательно и долго трамбуется.
  • Оптимальная толщина подушки из песка – 20-40 сантиметров.

Щебень используется обычно там, где предполагаются немалые нагрузки на фундамент. Щебень выбирают разных фракций, каменные породы тоже могут быть какими угодно. Но наиболее прочной опорой будет щебень из гранита средней фракции.

Как сделать подушку для фундамента из щебня:

  • Сначала поверхность траншеи, рва просыпают небольшим слоем (5-10 сантиметров) песка, чтобы обеспечит более плотное прилегание к грунту щебня.
  • Песок тщательно выравнивается, хорошо трамбуется.
  • Засыпается щебень нужной фракции слоем, толщина которого составляет до 20 сантиметров.
  • Засыпка щебнем тщательно трамбуется при помощи соответствующего инструмента.

Бетонная подушка под дом может быть сборной или монолитной. Сборную делают из специальных трапециевидных блоков, произведенных в заводских условиях. Это максимально надежная опора для каменных домов большой массы. Правда, стоимость такого варианта достаточно большая.

Как укладывают подушки бетонные сборные:

  • Сначала тщательно выравнивают почву.
  • Засыпают песок слоем до 50 сантиметров (точная цифра зависит от особенностей строительного участка и почвы).
  • Устанавливаются фундаментные блоки подушки.

Выполненная таким образом железобетонная подушка получается очень прочной, долговечной, способной выдерживать серьезные нагрузки. В Москве приобрести блоки не составит труда, как и в регионах. Производители предлагают изделия разной стоимости, параметров, с доставкой на объект или без.

Как заливают монолитные бетонные подушки под фундамент:

  • Подготовка поверхности почвы – выравнивание, удаление всего, что мешает.
  • Засыпка щебня слоем высотой максимум 10 сантиметров.
  • Трамбовка щебня при помощи виброплиты.
  • Установка деревянной опалубки по всему периметру фундамента. Высота конструкции равна толщине слоя бетона, верхний уровень совпадает с нулевой отметкой основания.
  • Прокладка горизонтального и вертикального каркаса армирования для упрочнения конструкции.
  • Заливка бетоном, трамбовка слоя, выжидание времени высыхания и полного набора прочности.

Бетонные подушки под фундамент делают из бетона С12-С15. Заливать можно не только в опалубку, но и непосредственно в грунт. Высота армированного слоя составляет минимум 40 сантиметров, чтобы выдерживать нагрузки на сжатие и не деформироваться.

Как правильно обустроить подушку из песка и щебня

Песок, щебень на данный момент считаются более доступным и дешевым вариантом в сравнении со сборным/монолитным бетоном. При условии не слишком больших нагрузок песок и щебень вполне способны обеспечить прекрасные характеристики стойкости к различным нагрузкам, воспринимая их и распределяя на грунт. Такой выбор станет идеальным для ленточного фундамента:

Основные преимущества подушки из песка и щебня:

  • Простое и быстрое выполнение всех мероприятий, возможность реализовать все этапы своими руками.
  • Пониженная теплопроводность материалов, что позволяет сохранять тепло внутри строения.
  • Надежность и плотность основания, что положительно сказывается на всем здании.
  • Максимально равномерное распределение воспринимаемых нагрузок всех типов.
  • Препятствование подъему влаги из грунту на капиллярном уровне, защита от воды всей конструкции.

Как правильно сделать подушку из песка и щебня:

  • Подготовка траншеи или рва по предварительно сделанной разметке на объекте.
  • Выравнивание дна траншеи, уплотнение.
  • Прокладка слоя геологического текстиля с запасом по краям (потом подушка накроется этими частями сверху).
  • Засыпка слоя речного песка крупной фракции, тщательное разравнивание, увлажнение, трамбовка специальным инструментом.
  • Засыпка щебня средней фракции слоем до 20 сантиметров, равномерное распределение слоя, трамбовка виброплитой.
  • Прокладка слоя песка высотой 20 сантиметров, проливка его водой. Так удается добиться проникновения частиц песка в пустоты между щебнем, что обеспечит большую плотность.
  • Накрытие подушки свободными краями геотекстиля. Чтобы не повредить материал при выполнении дальнейших работ, можно насыпать сверху еще немного песка.

Бетонная подушка для плитного фундамента

Монолитная бетонная подушка для фундаментных блоков – наиболее прочное и надежное основание из всех доступных. Предполагает достаточно высокую стоимость, требует немало времени и сил, но оно того стоит, особенно когда идет речь о строительстве больших тяжелых домов.

Как залить подушку под фундамент:

  • Рытье котлована по разметке в соответствии с выполненными ранее расчетами.
  • Засыпка котлована щебнем слоем минимум 10 сантиметров, качественная трамбовка виброплитой.
  • Возведение опалубки высотой до 30 сантиметров по всему периметру основания.
  • Выполнение арматурного каркаса из стальных стержней, что обеспечит более длительный срок эксплуатации и повысит прочность. Арматуру вяжут сеткой, ячейки которой составляют 15 либо 20 сантиметров (квадрат). Сварку применять не стоит, так как конструкция получится менее прочной из-за швов. Арматурный каркас предполагает наличие продольных прутьев, расположенных вертикально и выходящих за пределы основания, чтобы их потом можно было связать с другими элементами здания.
  • Заливка бетонным раствором, уплотнение вибратором (как минимум использование метода штыкования), что позволит убрать пустоты в монолите.
  • Выведение уровня поверхности, аккуратное разравнивание.
  • Выжидание времени, необходимого на полный набор прочности бетоном – около 28 суток. За бетоном нужно обязательно правильно ухаживать, что зависит от погодных условий.

Красивое, долговечное и надежное здание требует правильного фундамента, который не будет прочным без обустроенной подушки. При условии правильного выбора материалов и соблюдения технологии все работы удается выполнить быстро, аккуратно и своими руками, сэкономив на оплате труда работников и привлечении спецтехники.

Устройство бетонной подушки под фундамент — достоинства и недостатки

Опорная основа любого сооружения, считается важным составляющим элементом всей конструкции. От правильности ее закладки зависит длительность эксплуатационного периода объекта. В этом вопросе важная роль отводится подушке, устраиваемой под фундаментным основанием и создающей надежную площадку, препятствующую осадке сооружения. В каких же случаях применяется бетонная подушка под фундамент? Попробуем разобраться в этом вопросе вместе.

Когда используют бетонную подушку под фундамент?

Началу строительства фундаментного основания предшествует комплекс подготовительных мероприятий.

Изначально в обязательном порядке выполняются необходимые расчеты. После этого расчищается и готовится строительная площадка. Теперь остается выполнить ту самую подготовку, чтобы залить качественный фундамент.

На сегодняшний день определены технологические особенности строительных работ, регламентирующие порядок их выполнения по обустройству подушки и устанавливающие параметры слоев применяемых в строительстве материалов. Отсюда следует, что при устройстве фундаментного основания необходимо пользоваться требованиями правил, определенными в СНиПах.

Бетонные подушки под фундамент устраиваются на проблемных участках оснований объектов, увеличивая площадь всего основания. Такая мера дополнительного характера необходима, чтобы нагрузочные воздействия распределялись равномерно, и уравнивалось давление от неравномерной усадки слабого почвенного состава.

Основное назначение бетонной подушки под фундамент заключается в предотвращении деформирований сборных опорных оснований.

Достоинства и недостатки

Обустраивая фундамент на почвенном участке, где не рекомендуется устраивать песчаную подушку, выбирается вариант из бетонного материала. Достоинствами такого слоя считаются:

  • данный дополнительный вариант бетонной основы создает возможности для установки арматурного каркаса на поверхности, отличающейся повышенными показателями прочности и жесткости;
  • работая с бетонной смесью в зимний период, монтаж опалубочной конструкции и заливка растворной смеси упрощаются. Следовательно, при заливке под фундамент подушки из бетона не возникает никаких проблем;
  • применяемый дополнительный слой бетона укрепляет основание сооружения, позволяя сократить финансовые затраты на приобретение бетонной смеси высокого качества;
  • для создания бетонного подстилающего слоя больших денежных расходов не требуется;
  • бетон способен противостоять воздействию открытого пламени, и за счет этого данный показатель увеличивается для всего основания;
  • строительный материал отличается длительным эксплуатационным периодом, так что ваша подушка прослужит вам долгое время;
  • бетонная конструкция отличается надежностью и прочностью.

В качестве недостатка строители отмечают низкий показатель прочности на разрыв, от воздействия различных нагрузок могут образоваться трещины.

Кроме того, смесь, замешанная на основе песка, цементного материала и воды, оказывает негативное влияние на окружающую природу.

Этапы выполнения работ

Из всех известных фундаментных оснований монолит считается наиболее надежным вариантом. Только под него следует правильно подготовить подушку.

Сразу отметим, что данный процесс подразумевает значительные финансовые вложения, но расходы в последующем себя полностью оправдывают.

Алгоритм действий, связанных с обустройством бетонной подушки под монолитный фундамент, выглядит следующим образом:

  • на дне котлована устраивается щебневая подушка высотой до десяти сантиметров, тщательно утрамбовывается;
  • по всему периметру будущего основания устанавливаются невысокие (до тридцати сантиметров) опалубочные щиты;

  • чтобы увеличить показатель прочности и продлить эксплуатационный период, устраивают каркас из металлической арматуры. Прутья связываются сеткой 15 на 15 или 20 на 20 см. сварочный агрегат в этом случае использовать не следует;
  • подготовленная каркасная конструкция заливается бетонной смесью, которую уплотняют специальным оборудованием. На небольших площадях допускается применение ручного вибратора;
  • утрамбованная бетонная масса становится плотной, так что разрешается сразу перейти к выравниванию поверхности по необходимому уровню;

Подушка под монолитный фундамент готова.

Бетонная подошва под ленточное основание

Такая подушка, вне всякого сомнения, для фундаментной ленты считается самым надежным основанием, но при ее обустройстве необходимо соблюдать определенные параметры:

  • размеры обустраиваемой подошвы в любом случае должны превышать аналогичные параметры фундаментного основания.
  • арматурные прутья следует располагать на тридцать сантиметров выше уровня опорной подушки, что повышает показатель прочности сцепления подошвы и основания;

  • если есть сомнения в размерах, рекомендуется воспользоваться стандартными нормами высоты и ширины, значения которых составляют тридцать и шестьдесят сантиметров соответственно. Такой вариант подушки прекрасно подходит не только под частные дома, но и под многоэтажные сооружения.

Особенности монтажа опалубки

Как только все угловые участки фундамента размечены и неоднократно проверены, приступают к установке опалубочной конструкции. Чтобы деревянные щиты держались и не смещались, их фиксируют П-образными скобами.

Опалубка выставляется таким образом, чтобы стенки основания расположились строго по центру подушки.

При установке опалубки необходимо проверить прямой угол в месте пересечения крайних фундаментных углов.

Если при стыковке щитов в каких-то местах образуются зазоры, их следует закрыть дополнительным пиломатериалом. На внешний вид подушки внимание обращать не следует. Главное – рассчитать показатели и обеспечить должную прочность.

Как только монтаж опалубочной конструкции завершен, рекомендуется засыпать небольшое количество грунта в наиболее слабые места на стыках. Это предотвратит просачивание бетонной смеси под опалубочные щиты.

Устройство арматурного каркаса

Как только установка опалубки завершилась, в нее можно заливать бетонную смесь. Только следует помнить, что железобетонные фундаментные подушки подразумевают использование стального каркаса, повышающего их прочность. Как только бетонный раствор залит в выставленную опалубку, по всему периметру подушки укладываются двумя рядами металлические прутья.

Арматуру закладывают поверх влажной, не успевшей схватиться бетонной массы, на удалении пятнадцати сантиметров от опалубки. После этого прутья утапливают в растворе на глубину до двадцати сантиметров. Чтобы исключить образование пустотных участков, бетонную смесь рекомендуется проштыковать.

Заключительный этап обустройства бетонной подушки – выравнивание и затирание поверхности. Данной мерой вы обеспечите легкую уборку грязи и пыли с поверхности основания, которые появятся при демонтаже опалубочных щитов.

Бывают случаи, когда строители по еще незастывшей массе в центральной части подушки устраивают канавку по всей оси. Данная мера способствует тому, что стена надежней сцепится с залитой подушкой. Канавка устраивается шириной восемь сантиметров, глубиной – три.

Чаще всего сцепляемость подошвы и фундаментного основания обеспечиваются арматурными прутьями, установленными вертикально на высоту, соответствующую аналогичному размеру фундамента.

Прежде, чем демонтировать опалубку с подушки, рекомендуется разметить угловые участки будущей основы. Это послужит своеобразным ориентиром под установку щитов для заливки фундамента.

Заводские изделия

Бетонные фундаментные подушки под фбс изготавливаются и на предприятиях. Внешне их формы напоминают трапеции. Такие заготовки считаются отличным вариантом в качестве основания, заливаемого перед фундаментом при строительстве тяжелого каменного сооружения.

Стоимость готовых бетонных изделий достаточно высокая.

Укладываются такие подушки быстро:

  • выравнивается грунт;
  • засыпается слой песка, высота которого достигает полуметра с учетом особенностей почвенного состава;
  • устанавливаются железобетонные блоки.

Заключение

Правильно подготовленная опора – залог качества фундаментной основы. При эксплуатации объекта вы не будете переживать неприятные моменты, связанные с появлением трещин или усадок здания.

Подушка фундамента.

Для того чтобы здание служило долго и не подвергалось влиянию различных факторов на его основание необходимо использовать качественные материалы для заливки фундамента. Подушка под фундамент является чуть ли не самым главным фактором, который будет обеспечивать прочность и надежность основания под фундамент. Такая подушка поможет создать оптимальную нагрузку на нижнюю часть фундамента. Используя подушку под фундамент, вы можете поднять нижнюю часть основания относительно уровня грунтовых вод. Онлайн калькулятор расчета веса арматуры для ленточного фундамента. Использование подушки так же поможет исключить контакт фундамента с другими строительными объектами и материалами, такой контакт крайне негативен, так как в свою очередь может повлечь деформации фундамента. Фундаментные подушки можно разделить на несколько видов:

Песчаная подушка под фундамент.

Песчаная подушка относительно недорога и проста в укладке, по этой причине она подойдет тем, кто желает немного сэкономить при сооружении фундамента. Для расчета фундамента вы можете воспользоваться калькулятором фундамента.

Основными преимуществами песчаной подушки является:

  • Защита основания от подмывания и разрушения его грунтовыми водами;
  • Обеспечение равномерной нормативной нагрузки на фундамент.

Необходимо учитывать, что песок для сооружения подушки должен быть только крупным. Толщина подушки под фундамент должна составлять примерно 20-25 сантиметров. Далее подкладку нужно аккуратно выровнять, чтобы слой стал ровным, без излишков песка на одном участке и без провалов на другом. После этого песчаный слой нужно хорошо утрамбовать, нивелируя этим зыбкость песка. Эта задача выполняется при помощи специального инструмента — виброплиты. При утрамбовке песчаный слой постоянно следует увлажнять водой, так как влажность придаст максимальную плотность песчаному слою.

Гравийная подушка под фундамент.

Гравийное основание под фундамент дома обладает повышенной прочностью, поскольку основной строительный материал здесь — гравий. Перед сооружением подушки под фундамент, нужно подготовить основание из более мелкого материала. Лучшим вариантом будет крупный речной песок.

Выполнить насыпь щебеночной подушки под фундамент не составит большого труда. Щебеночную подушку под фундамент необходимо укладывать так, чтобы уровень уже полностью готовой основы был равен отметке на проекте. Зачастую, ширина подушки оказывается шире фундамента. Как правило, щебеночная подсыпка имеет высоту в 30 сантиметров, из которых 5-10 сантиметров песок, а 20-25 сантиметров — щебень. Следующим этапом будет выравнивание и утрамбовка. Утрамбовку необходимо выполнять при помощи виброплиты. Подкладка под фундамент, то есть верхний слой, должен быть ровно на нулевой отметке. Необходимо помнить, что каждая сторона гравийной подушки должна превышать размер собственного фундамента примерно на 15-20 сантиметров.

Для выравнивания основания траншеи или котлована под фундамент, щебеночную или песчаную подсыпку выполняют толщиной 80-100 мм.

Гравийная подушка идеально подойдет любому типу загородных домов, любых размеров и этажности. Также не имеет значение и материал, из которого планируется построить здание.

Песчано-гравийная подушка под фундамент.

Как уже отмечали выше, для фундаментной подушки ни в коем случае нельзя использовать мелкий или пылеватый песок. В случае, когда грунт, на котором Вы собираетесь сооружать здание, является слабонесущим, необходимо использовать песчано-гравийную подушку. Она состоит из смеси крупного либо среднего размера песка, гравия или щебня. Данная подушка под фундамент дает почти неощутимую усадку после того, как была произведена укладка. Именно поэтому ей нужна дополнительная утрамбовка, после которой такая подушка сможет спокойно выдержать вес не только среднего по размерам дома из дерева или каркаса, а так же сооружения потяжелее.

Подушка под ленточный фундамент.

Если вы решили для сооружения здания использовать ленточный фундамент, то в качестве подушки под него может быть выступать как щебень, так и песок. При насыпи подушки под ленточный фундамент рассчитывается ее толщина, которая берется из ширины основания фундамента, и составляет 1:3.

Порядок укладки подушки будет такой же, как было описано выше. Не следует забывать при этом о применении армирования для укрепления и связки фундамента. Тогда, когда, почва под будущим сооружением достаточно прочна, и поблизости отсутствуют подземные воды, толщину подушки можно уменьшить, и использовать ее только для выравнивания дна котлована.

Бетонная подушка под фундамент.

Бетонная подушка обладает повышенной плотностью и будет надежной основой под будущий фундамент. Такая подушка будет служить вам долгие годы, но, для укладки данной основы, вам потребуется больше времени и средств на расходные материалы. Толщина бетонной подушки должна быть выше 30 сантиметров, а ширина больше самого фундамента примерно на 15 сантиметров с каждой стороны. К примеру, если ваш фундамент имеет ширину 50 сантиметров, то бетонная подушка должна иметь ширину не менее 80 сантиметров.

Сооружение бетонной подушки происходит следующим образом. Для того чтобы соорудить бетонную опору необходимо на выровненную площадку насыпать щебень толщиной в 5-10 сантиметров, затем утрамбовать. После вышеописанных действий по размеру заливки нужно соорудить опалубку, в которую по длине будет уложена арматура. Высота опалубки должна совпадать с толщиной бетонного основания, то есть не превышать 30 сантиметров. Верхняя отметка основания должна находиться на уровне, с которого и начнется потом сам фундамент. Можно выполнить армирование подушки фундамента, для большей прочности и долговечности. Это можно выполнить с помощью специальных металлических прутов диаметром 8-12 миллиметров. В самую последнюю очередь будет заливаться бетон. Марка бетона определяется, исходя из веса строения. Для утрамбовки бетона этого можно воспользоваться глубинным строительным вибратором. Если вам необходимо связывать фундамент и бетонную опору, то перед заливкой бетона позаботьтесь о том чтобы, выпуски арматуры выступали выше уровня будущего фундамента, эти выпуски будут продолжением армированного фундамента.

Как сделать песчаную, бетонную или щебеночную подушку под фундамент, последовательность работ

Подушка под фундамент — это первый шаг, с которого начинается строительство, то есть основа постройки.

Подушкой фундамента называют слой определенного строительного материала под фундаментом здания. Именно от фундамента зависит, насколько будет долговечным строение.

Основная задача подушки — создать прочную и ровную поверхность, чтобы в дальнейшем не было усадки здания или же этот процесс проходил максимально медленно. Она устраняет или смягчает влияние особенностей грунта на фундамент и обеспечивает равномерное распределение давления.

Фундаментные подушки бывают 3-х типов:

  • бетонные;
  • песчаные;
  • щебеночные.

Прежде чем начинать строительство, необходимо учесть все сопутствующие факторы, поскольку неправильный выбор основы под фундамент может привести в дальнейшем к проседанию и деформации основания постройки.

При возведении дома нужно обратить внимание на такие факторы, как тип почвы, климат, общие параметры сооружения, глубина залегания грунтовых вод на предполагаемом месте постройки. Каждый из этих факторов в отдельности, а также их совокупность влияет на выбор основы под фундамент.

Бетонная подушка под фундамент

Такой тип подушки считается самым долговечным и надежным в эксплуатации. Он, чаще всего, находит применение в постройке многоэтажных массивных зданий.

Единственным недостатком такого вида основы под фундамент можно считать более высокие, по сравнению с другими видами, затраты на укладку. Однако учитывая, что это одноразовая трата, сделать ставку на долговечность будет вполне разумным решением.

При заливке бетонной основы необходимо обязательно сделать выступ за края фундамента в размере 15−20 сантиметров.

Материалы и инструменты для укладки бетонной подушки:

  • бетон для заливки;
  • прутья металлические для армирования;
  • доски для опалубки;
  • щебень;
  • виброплита;
  • строительный глубинный вибратор.

Этапы укладки бетонной подушки под фундамент

  • Подготовка грунта: изначально необходимо тщательно разровнять площадку, на которой предполагается укладывать бетонную основу. После этого засыпается слой щебня толщиной в 8−10 сантиметров и тщательно утрамбовывается с помощью виброплиты.
  • Установка опалубки: по всему периметру предполагаемой подушки ставится дощатая опалубка. Ее высота должна совпадать с высотой укладываемой подушки. Как правило, ее толщина составляет 30 сантиметров.
  • Армирование основания: для более долговечной и надежной службы основы под фундамент ее рекомендуется упрочнить с помощью металлических прутьев толщиной 10−12 мм.
  • Заливка и утрамбовка бетона: окончательным этапом укладки подушки станет заливка бетонной смеси и утрамбовка ее с помощью глубинного вибратора.

Несомненно, что такой вид более сложен в укладке и требует дополнительных расходов и времени. Однако, используя бетонную подушку, можно не беспокоиться о ее выносливости, она способна выдерживать практически любой вес и этажность дома.

Песчаная подушка под фундамент

Подушка под фундамент из песка является самым экономичным видом. Кроме демократичной стоимости, ее преимуществом является простота укладки. Такой вид превосходно подойдет для строительства одноэтажных зданий или строений из пеноблоков, поскольку данный вид не предназначен для чрезмерно больших нагрузок.

Именно ограничения по весу и размеру постройки можно отнести к недостатку подушки из песка. В остальном же она имеет массу достоинств. С ее помощью удобно выравнивать поверхность котлована будущей постройки, а также песок может стать отличной заменой неудачному типу грунта (например, глине) если невозможно перенести место строительства.

Материалы и инструменты для укладки песчаной основы:

  • песок;
  • виброплита;
  • вода.

Этапы укладки песчаной подушки под фундамент

  • Подготовка котлована: выкапывается котлован необходимой глубины. Его дно основательно утрамбовывается.
  • Укладка песка: песок засыпается на дно котлована послойно, глубина каждого слоя — 20 см. Каждый слой обязательно увлажняется и скрупулезно утрамбовывается с помощью виброплиты. Делать это нужно тщательно — чем сильнее утрамбован песок, тем меньше вероятность его усадки в дальнейшем.

Толщина песчаной основы в среднем делается 10−20 см. Песок для нее идеально брать крупной фракции, однако, может подойти и средняя фракция чистого речного песка.

В случае высокого залегания грунтовых вод на участке следует предварить песчаный слой геотекстилем, чтобы вода в дальнейшем не подмывала основание.

Щебеночная подушка под фундамент

Подушка из щебня считается долговечнее и надежнее песчаной. Она способна выдерживать несравнимо большие нагрузки. По сути, она является комбинированным видом, поскольку включает в себя также песчаный слой.

Щебень для укладки под фундамент может применяться различной фракции. Как правило, используется комбинированный вариант: нижний слой из щебня средней или крупной фракции и верхний более мелкий. Это необходимо для того, чтобы подушка была более плотной, с отсутствием пустот.

Материалы и инструменты для укладки щебеночной подушки:

  • песок;
  • щебень;
  • вода;
  • виброплита.

Этапы укладки щебеночной подушки под фундамент

  1. Подготовка котлована: так же как и в случае укладки песчаной основы, необходимо выкопать и тщательно утрамбовать котлован.
  2. Укладка песка: крупный речной песок засыпается слоем 10−15 см, увлажняется и хорошо утрамбовывается. Этот слой станет подготовительным.
  3. Укладка щебня: засыпается слой щебня средней фракции и утрамбовывается. Далее следует слой более мелкой фракции, который тоже подлежит тщательной утрамбовке во избежание возникновения пустот. Общая толщина щебневого слоя должна составлять не менее 20 см. Производится трамбовка с помощью виброплиты в несколько подходов.

Периметр основы из щебня высчитывается с учетом того, что, согласно строительным нормативам, она должна выступать за будущий фундамент на 15 см.

Подушка из щебня станет отличным выбором для строительства зданий как жилого, так и промышленного назначения. Она способна выдерживать большие нагрузки и применяется не только при возведении зданий, но также при прокладке автомобильных магистралей.

Заключение

Подушка под фундамент является основой всей дальнейшей постройки, поэтому подойти к ее укладке необходимо со всей ответственностью. Следует учесть все важные факторы заранее, поскольку после возведения здания изменить что-либо будет уже практически невозможно.

Однако узнав, как сделать подушку под фундамент, осуществив все нужные просчеты и приняв во внимание ряд простых рекомендаций по укладке, вы получите отличный результат, который будет долгие годы служить вашей постройке надежной опорой.

Нужна ли подушка под ленточный фундамент и какой толщины

Подушка под ленточный фундамент представляет собой слой определенной толщины из песка, гравия или щебня, предназначенный для равномерного   распределения весовой нагрузки строительного сооружения на грунт. Еще не так давно нормативная документация и техническая специальная литература по строительству однозначно требовали наличия подушки под ленточным фундаментом любого строения.

Однако развитие современных технологий монолитного строительства и применение химических добавок,  повышающих влагостойкость бетона, создали предпосылки для пересмотра концепции обязательности  подсыпки материалов под бетонное основание строительной конструкции.

Содержание статьи

Подушка под фундамент – традиции и реалии

Подушки из песка, гравия и щебня стали востребованы при строительстве так называемых «панельных» домов. Размах жилищного строительства в СССР во второй половине 20-го века требовал применения унифицированных строительных элементов, в число  которых вошли  железобетонные блоки ФБС  ГОСТ 13579-78 «Блоки бетонные для стен подвалов. Технические условия». Из  блоков  ФБС формировались  массивные сборные ленточные фундаменты, которые служили опорой многоэтажным постройкам. При их заложении необходимо было сделать подложку из непучинистых материалов типа песка крупной фракции или щебня мелкой фракции, предназначенную для выполнения двух важнейших функций:

  1. Сглаживания  всех неровностей грунта для обеспечения равномерного прилегания плоскости подошвы фундамента к грунту.Тем самым строители добивались равномерного распределения  весовой нагрузки от многоэтажки по всей поверхности основного грунта;
  2. Защиты  основания фундаментной конструкции от капиллярного поднятия грунтовой влаги. Через песчаную прослойку грунтовая влага способна подняться капиллярным путем лишь на высоту 30 см.

Равномерность распределения весовой нагрузки обеспечивается слоем песка толщиной от 5 до 15 см, для отсечения капиллярной влаги достаточно слоя в 30 см. Здание, опирающееся на сборный фундамент из ФБС с песчаной или песчано-щебеночной подложкой, отличается высокой стабильностью, надежностью и минимальной усадкой.

Развитие индивидуального строительства домов малой этажности на ленточных монолитных фундаментах  в корне поменяло роль традиционной подушки под опорное основание коттеджа или двухэтажного дома.  В частности, при заливке монолитной ленты жидкий бетон сам заполняет неровности грунта, ликвидируя пустоты в грунте, тем самым способствуя равномерному распределению весовой нагрузки без участия песчаной подсыпки.

Другим доводом, указывающим на потребность в пересмотре сложившейся концепции обязательного применения подложек для ленточных фундаментов, служит использование специальных химических добавок, повышающих влагостойкость бетона. В этом случае также ставится под сомнение необходимость обустройства песчаной подушки для защиты от капиллярной влаги.

Безоглядное стремление «сделать, как всегда делали» в отношении песчаной подушки под ленточный фундамент может даже навредить по следующим причинам:

  1. Песок, окруженный более плотными грунтами с низкой водопроницаемостью типа глины или суглинков, будет способствовать скоплению в нем (то есть, в составе подушки под фундаментом) осадочной влаги. Происходит переувлажнение грунта под подошвой фундамента, приводящее к снижению несущей способности всей фундаментной конструкции. Для отвода скапливающейся воды будет нужна дренажная система, существенно влияющая на расходы по строительству или текущему ремонту жилого дома.
  2. Песок не препятствует прохождению через подушку грунтовой влаги в парообразном состоянии. После прохождения через подушку, пар конденсируется на фундаменте, провоцируя коррозионные процессы. Песчаная подложка оказывается совершенно не нужной, поскольку без гидроизоляции в этом случае не обойтись.

Когда необходима закладка подложки под фундамент?

Принятие решения о создании подложки под ленточный фундамент должно исходить из правильно выполненной оценки внешних условий  применительно к конструкции самого фундамента.

Конструктивно ленточный фундамент представлен двумя типами исполнения:

  • Сборный фундамент, собираемый из типовых бетонных блоков заводского исполнения;
  • Монолитный фундамент, заливаемый непосредственно на строительной площадке в  подготовленную опалубку.

По глубине заложения ленточный фундамент подразделяют на два вида:

  • Заглубленный ниже глубины промерзания грунта;
  • Мелкозаглубленный ленточный фундамент (МЗЛФ).

К основным внешним факторам, подлежащим анализу, относятся:

  • Состав почвы;
  • Характеристики грунтов;
  • Климатические условия.

Ведомственные строительные нормы ВСН 29-85 «Проектирование мелкозаглубленных фундаментов малоэтажных сельских зданий на пучинистых грунтах» определили, что применением подушки из непучинистых материалов удается добиться двойного эффекта:

  1. Происходит частичная замена пучинистого грунта на непучинистый (п.3.2 и 3.3 ВСН 29-85), позволяющая уменьшить перемещения фундамента при промерзании и/или оттаивании грунта. Тем самым подушка рассматривается как средство по предотвращению морозного пучения почвы под подошвой фундамента.
  2. Уменьшается неравномерность деформаций опоры здания.

Отсюда следует вывод, что для грунтов непучинистого типа песчаная подушка под ленточный фундамент не нужна, если рассматривать вопрос исключительно с позиции противодействия процессам морозного пучения. Такой односторонний подход может войти в противоречие с требованиями свода правил СП 50-101-2004 «Проектирование и устройство оснований и фундаментов и сооружений», которые в п.п. 8.7 и 8.8 при определении, на каких грунтах устанавливаются сборные блочные  или монолитные типы мелкозаглубленных  и незаглубленных ленточных  фундаментов, однозначно устанавливают  необходимость обустройства под бетонными блоками подушки из непучинистых материалов. Однозначно можно сказать, что для заглубленных ниже глубины промерзания ленточных фундаментов, устройство песчаной подушки требуется только для конструкции из фундаментных блоков, для монолитного фундамента такая подушка не играет никакой роли.

В случае монолитного МЗЛФ на непучинистых грунтах подсыпку также можно не делать, поскольку песок в данной ситуации никакой работы не выполняет – бетонная заливка ленты выровняет все поверхностные дефекты.

Подводя итоги можно сказать, что:

  • Для фундаментов, заложенных ниже расчетной глубины промерзания, песчаная подушка нужна только для конструкции из сборных блоков, для монолитного основания такая подушка не требуется.
  • Для мелкозаглубленного фундамента подушка требуется только для пучинистых грунтов, независимо от технологии, либо для фундамента из сборных блоков, независимо от типа грунтов.
  • Для незаглубленного фундамента однозначно требуется подушка из непучинистых материалов, хотя бы потому что нужно заменить плодородный слой под основанием.

Также стоит обратить внимание на тот факт что, независимо от технологии строительства фундамента (блоки или монолит) и глубины его заложения, может потребоваться замена грунта с недостаточной несущей способностью под основанием дома. Несущая способность определяется только после проведения геологии на участке строительства и расчетов.

Разновидности  фундаментных подложек

В п. 3.3 ВСН 29-85 указаны материалы, которые допускается использовать для обустройства подушки:

  • Песок крупной или средней фракции;
  • Мелкий щебень;
  • Котельный шлак

и другие непучинистые грунты с показателем дисперсности Д меньше 1,0. На практике используются песчаная, песчано-гравийная  или песчано-щебневая подушки, имеющие менее пучинистый характер, чем родной грунт на строительной площадке. Чтобы правильно определиться со структурой противопучинистой подложки,  необходимо учитывать физические свойства материалов.

Категорически недопустимо обустройство подушек из глины! Глина препятствует просачиванию воды к подошве основания строения, провоцируя морозное вспучивание грунта в зимнее время.

Для песчаных подложек наиболее подходящим считается гравелистый песок  крупной фракции или речной чистый песок средней фракции. Для подушки под  основание дома не рекомендуются легкие и тонкие фракции песчаных материалов, имеющие ухудшенные показатели сопротивления сжатию. При их использовании возможны значительные усадки.

При выборе толщины песчаной подушки руководствуются данными из таблицы 5 раздела 4 ВСН 29-85, рекомендующими максимальное отношение толщины подушки к ширине фундамента равным 3 к 1. То есть песчаная подложка может быть засыпана толщиной втрое больше, чем ширина фундамента. Обычно толщина подсыпки составляет минимум 20-30 см из расчета защиты от капиллярного подъема влаги в песке.

В соответствии с п. 3.4 ВСН 29-85 песчаный материал подушки необходимо уберечь от заиливания окружающим грунтом, для чего строителям предписывается сделать защиту из геотекстиля или полимерных материалов, препятствующую смешиванию грунта с песком.

Для слабонесущих грунтов  можно сделать подушки песчано-гравийные или только гравийные в соответствии с рекомендациями п. 8.7 СП 50-101-2004. Подушка из щебня требует хорошего трамбования.

Относительно применения щебня в подушках специалисты считают, что его правильно использовать в качестве уплотняющего материала в составе песчано-щебневой системы. Острые края щебня фракции 20-40 мм при уплотнении вбиваются плотным слоем в основном грунте под песчаной подложкой, тем самым  придают дополнительное упрочнение и стабильное положение основанию здания.

Уплотнять подушку лучше всего с помощью специальных ударных или вибрационных машин.

Индивидуальный грамотный подход к засыпке подушек под ленточными фундаментами позволяет существенно сэкономить при строительстве  жилых домов без ущерба в прочности и надежности строения.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI. RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Подушка под ленточный фундамент, её ширина, толщина, как сделать, фото и видео

За долговечность и прочность здания отвечает его фундамент. Однако целостность основы дома полностью зависит от того, на каком грунте оно размещено. Даже если под зданием располагаются устойчивые грунты из крупнозернистого песка, а тем более, если под зданием находятся суглинки или супесь, опытными строителями организовывается подушка под ленточный фундамент. Закладывать подобную прослойку специалисты рекомендуют под любой ленточный фундамент, независимо от глубины его пролегания и масштабов.

Что такое подушка под фундамент и ее основные функции?

Подушка под фундамент – это своеобразная прослойка из песка, песчано-гравийной смеси или щебня, которой заменяется определенный объем природного грунта, по каким-либо характеристикам не подходящий для проведения дальнейшего строительства.

Основные функции, которые призвана выполнять подушка ленточного фундамента:

  • выравнивающая. Разнообразные сыпучие строительные материалы засыпаются на дно траншеи под фундамент с целью выравнивания его неровностей, что повышает качество закладки основания под здание;
  • отводящая. Подушка, независимо от ее конструкционного материала, способна своевременно отводить грунтовые или дождевые воды от основы дома, тем самым препятствуя вспучиванию почвы, а следовательно благотворно влияя на устойчивость строения;
  • распределяющая. Подушка способствует более равномерному распределению нагрузок между фундаментом дома и нижележащими грунтами.

Подушка для ленточного фундамента делается из песка, песчано-гравийной смеси, щебня или определенных марок бетона. Какой именно материал использовать зависит от финансовых возможностей владельца будущего сооружения, характеристик грунта под зданием и уровня пролегания грунтовых вод.

Совет!!! Некоторыми нерадивыми строителями в качестве конструкционного материала для подушки используется глина. Подобное положение вещей ими объясняется следующим образом: глина будет предохранять фундамент от просачивания к нему грунтовых вод, благодаря своей плотной структуре и физическим характеристикам. Отчасти подобные суждения правильны, но проблема содержится в другом. Влага будет накапливаться в толще глиняного слоя, тем самым повышая пучинистость почвы, лежащей ниже. Как результат – страдает устойчивость основания строения, а следовательно и здания в целом. Для отвода близко пролегающих грунтовых вод и предотвращения капиллярного просачивания влаги через песок к фундаменту сооружают дренажи либо укладывают геотекстиль.

Особенности технологии организации подушки под фундамент

Основными критериями, которыми руководствуются при выборе конструкционного материала для создания подушки под фундамент, является несущая способность грунта, ширина самого фундамента и вес будущего здания. Так, песчаная подушка является самым распространенным вариантом прослойки под основу дома на устойчивых грунтах с низким уровнем пролегания подземных вод. Песчаная подушка под ленточный фундамент при закладке в траншею подлежит послойной трамбовке. Это предотвратит ее дальнейшее осыпание и проседание. Согласно ВСН 29-85, использоваться песок можно только крупно- или среднефракционный, материал мелкой фракции не годится для пушки под фундамент, так как быстро заиливается. Итак, песок засыпается слоями по 20 см и уплотняется площадочным вибратором до плотности 1,6 т на м куб. Специалисты указывают на то, что подручными средствами подобной плотности не добиться, а потому на покупке или аренде спецтехники не стоит экономить.

Песчаная подушка под ленточный фундамент, видео организации которой от профессионалов строительного дела существенно поможет новичкам в данном вопросе, иногда укладывается из мокрого песка. При этом конструкционный материал увлажняется непосредственно в траншее под фундамент и последовательно утрамбовывается. Относительно данной методики у специалистов сложилось свое мнение и по их словам она приносит больше вреда, чем пользы, так как грунтовое основание, увлажняясь вместе с песком, размывается.

Кроме хорошо запрессованной песчаной прослойки, возможно использование либо песчано-гравийного, либо песчано-щебеночного материала, либо укладывается бетонная подушка для ленточного фундамента. Смесь песка и щебня или гравия должна иметь следующий количественный состав: 40% крупнофракционного песка и 60% либо щебня с фракцией 20-40, либо гравия тех же размеров. Такая подложка не подлежит трамбовки. Она без усадки выносит вес одноэтажного кирпичного дома, каркасного или деревянного строения. Если предполагается капитальное строительство, то бесполезно увеличивать параметры подушки ленточного фундамента. Размеры в данном случае не играют роли, изменяется ее конструкционный материал, то есть в качестве подложки используется бетон.

Размеры подсыпки под основание здания определяются следующим образом:

  • независимо от того, из чего состоит подсыпка под основу здания, толщина подушки под ленточный фундамент должна быть в три раза больше, чем площадь нижней части основания под сооружение;
  • ширина подушки ленточного фундамента в различной методической литературе просчитывается по-разному, но в большинстве случаем данный показатель зависит от устойчивости грунта. Она определяется после геодезической разведки местности. Так, на песчаных землях толщина подушки самая минимальная до 50 см-60 см. Подсыпка должна уходить вглубь как минимум на 80 см, если под домом суглинки или супесь.

Нужно помнить о том, если под домом предполагается подвальное помещение, но подушка под ним должна быть одного размера с подсыпкой непосредственно под фундаментом.

Процесс организации песчаной подушки под ленточным фундаментом

Ленточный фундамент на бетонной подушке или на песчано-гравийной смеси пользуется не такой популярностью, как песчаный аналог, а потому подробнее рассмотрим процесс организации подсыпки на основе именно песочного материала.

Специалисты выделяют следующие стадии процесса:

  • расчетный этап. Проведение соответствующих расчетов касательно размеров подушки на основе геологических и геодезических исследований. Составление проектной документации;
  • подготовительные работы. На данном этапе проводится расчистка участка и рытье, обустройство траншеи под подушку и фундамент. Идеально обустроенная траншея должна иметь выверенные по плану диагонали. Песчаная подушка должна заканчиваться на нулевом уровне фундамента;
  • организация опалубки траншеи. Она выполняется из деревянных досок. Ее верхняя грань должна заканчиваться на нулевом уровне фундамента. Таким образом можно не беспокоиться о правильности размеров будущей подушки. Ширина стены опалубки должна равняться толщине подсыпки под фундамент;
  • укладка гидроизоляции. Это может быть жидкий битум или специальная водонепроницаемая пленка. Данный слой предотвратит капиллярному проникновению влаги в толщу подушки, тем самым сохранит ее технические характеристики;
  • непосредственная укладка и трамбовка песчаной подушки. Она выполняется из увлажненного песка слоями до 10-20 см. Трамбовка проводится глубинным вибратором.
  • на завещающей стадии опалубка снимается, укладывается поверх подушки дополнительный слой гидроизоляции и делается фундамент.

Вывод

Итак, подушка под ленточный фундамент призвана равномерно распределять нагрузки от дома на грунт, выровнять основу под фундамент и препятствовать проникновению влаги к основанию дома. Среди всех используемых материалов (песка, черня, гравия, бетона) для организации подушки под фундамент популярностью пользуется песчаная подсыпка. Она недорогая и уже многие годы на практике доказывает свою эффективность.

Видео про необходимость песчаной подушки:

Как обустраивать блок подушку под фундамент: песок или щебень

Любое строение, дом, гараж, сарай, многоэтажка должны стоять на твердой надежной поверхности. В качестве базы для этого может быть определенный слой щебня или песка, сверху, по периметру, заливается бетонная масса — фундамент. Все вместе составляет первооснову под будущий строящийся объект. Подушка для фундамента выполняет следующие функции:

  • выравнивание дна котлована, особенно когда снят большой слой земли;
  • пластичность материала позволяет выровнять усадку;
  • нивелировать последствия подвижки грунта;
  • замена природного грунта, который не подходит для строения на нем; как правило это торф или зыбкие пески.

Таким образом, мы ответили на вопрос — зачем нужна подушка.

Песок или щебень, какой же материал выбрать — такой вопрос задают многие, давайте разберемся.

Обустройство подушки разрабатывается при разработке плана действий, при этом обязательно учитываются следующие параметры:

  • высота строения, этажность;
  • предполагаемый вес постройки;
  • особенности почвы;
  • высота подземных вод;
  • глубина промерзания в данной местности.

Разновидности фундаментных подушек

Поскольку ленточный фундамент является распространенным, на его примере рассмотрим варианты.

Подушка из песка — бюджетный вариант, ввиду низкой стоимости сырья. На такой подсыпке нагрузка распределяется равномерно, почва не размывается подземными водами. В случае неподходящей среды для дальнейших работ, грунт выкапывают и засыпают на его место крупнозернистый песок. Также, если траншея слишком глубокая, превышает проектную, ее также выравнивают песком с дальнейшим уплотнением.

Подушка из щебня позволяет возводить тяжелые здания, сооружения. Такой вариант более универсален и подходит для зданий любой конструкции и этажности. Для придания надежности и пластичности, к щебню часто примешивают песок.

Бетонная подушка — дорогой вариант, используется при возведении высотных домов, сопротивление к усадке существенно выше предыдущих вариантов. В домашнем строительстве не применяется ввиду высокой общей цены.

Щебеночная подушка для фундаментов

Прежде всего, на дно канавы насыпается крупный, желательно речной песок. Толщина 10-15 см, его аккуратно разравнивают и трамбуют. Далее следует уложить щебень толщиной 20-30 см, его равномерно распределяют и трамбуют виброплитой. Между зернами камешков должно быть минимальное пространство, верхний слой должен дойти до нулевой отметки. Это и будет отметкой для будущего фундамента здания, ширина основания делается таким образом, чтобы она превосходила ширину фундамента на 20 см. Оптимальная фракция зерна является 20-40см.

Какой выбрать щебень для подушки:

Гранитный — наиболее прочный вариант, выдерживает высокие нагрузки, самый дорогой. Минус — повышенный радиационный фон в допустимых пределах;

Гравийный — незначительно уступает по прочности предыдущему, поэтому цена ниже. Радиоактивный фон почти отсутствует, поэтому, такой вид сырья наиболее востребован на различных строительных направлениях;

Известняковый — наименее прочный, самый недорогой, применяется в частном строительстве;

Бой кирпича, брак — недорогое доступное по цене сырье, используется в частном домостроении. Также можно применять бой бетона, его куски после демонтажа зданий. На дно траншеи укладывают мелкую фракцию, верхний слой может состоять из более крупных обломков.

Расчет щебня для состоит из простых формул. Сначала определяем сколько щебня нужно на 1м3. Средняя толщина щебенки 20 см, далее ширину траншеи перемножаем на длину и высоту — 1м * 1м * 0,2м = 0,2 м. Далее, полученный результат умножаем на удельный вес и коэффициент уплотнения. Для примера возьмем показатели гранита — 0,2 м3 * 1,47 * 1,3 = 0,382 м3. Это и будут цифры потребности щебня на один кубометр. Умножаем полученный результат на общую площадь траншеи и узнаем, сколько же нужно щебня для заливки.

Песчаные подушки фундамента

Правильный выбор делается в пользу средней или крупной фракции сырья, желательно без примеси глины и пыли. Глина впитывает в себя влагу, что может негативно отразиться на крепости бетона. Толщина засыпки составляет 20-25 см, укладывается слоями, трамбуя каждый из них виброплитой. Его желательно заранее смачивать, таким образом он под своим весом лучше уплотняется. Во время трамбовки полив не производят, иначе можно размыть нижний слой грунта.

Песчаные подушки используют там, где подземные воды протекают глубоко, иначе есть вероятность, что они размоют почву под фундаментом. Как вариант — необходимо отвести воду, сделать дренажную систему.

Такое основание делается под легкие строения, не более одного этажа, высокие нагрузки такая база не выдержит.

Рассчитать объем песка для подушки несложно — площадь будущего фундамента необходимо умножить на толщину основы (20-25 см).

Например, ширина подушки 1м, длинна 20 м, слой песка 25 см:

1 * 20 *0,25 = 5м3.

Далее, объем материала зависит от плотности, при уплотнении его объем уменьшается, соответственно закупить его следует с небольшим запасом в 10-15%.

Таким образом, 1,15 * 5 = 7,5 м3, т.е для основания необходимо 8 м3 песка.

Подсыпка под фундамент песок или щебень

Недооценивать первооснование для возведения любого объекта нельзя и к его обустройству надо отнестись ответственно, соблюдая все предусмотренные нормативы и правила.

Если поставить стол на неровную поверхность — он будет шататься, постепенно его ножки расшатаются и стол придет в негодность. Так и дом или здание — на неустойчивой поверхности потрескаются стены, произойдет обрушение.

Чтобы продлить существование объекта любого назначения, обязательно выполняется подсыпка под фундамент, прочная база будет сглаживать подвижки почвы и не позволит разрушаться постройке. Допустимы лишь мелкие трещинки в стенах, за которыми необходимо наблюдать и не позволять им расти и увеличиваться.

Если возводится гараж из легких материалов, бюджетным вариантом будет подсыпка из песка. Ее не применяют для многоэтажных домов, песок не выдержит большой вес, чрезмерно уплотниться и просядет, а следом стена или крыша…

Подсыпка из щебенки выдерживает большие нагрузки, особенно если это гранитный вид. Такой тип основания требует тщательной трамбовки, чтобы избежать просветов между камешками, особенно, если это вторичный материал.

Если это ленточный фундамент, глубина выемки в основном, 500 – 600 мм, в особенных случаях, до 800 мм. Чем больше толщина подсыпки, тем меньше подвержен фундамент различным подземным воздействиям. Подсыпка под фундамент должна надежно его защитить от всевозможных физических воздействий, предохранить от разрушения.

Материалы, которые мы рассматриваем, в качестве базового сырья имеют свои плюсы и минусы. Песок более дешевый и универсальный вариант, для данных работ должен быть максимально чистым, промытым. Хорошо трамбуется и сглаживает поверхность, для работы с ним не требуется тяжелая спецтехника.

Щебень выбирают с низкой лещадностью, т.е. зерна должны быть преимущественно кубообразной формы. Это позволит создать прочную поверхность для будущего бетонного фундамента. Речная разновидность имеет более низкую стоимость, но округлую форму, которую невозможно достаточно утрамбовать.

Основным действием перед началом работ есть процедура анализа грунта и местности, на котором будут производиться строительные работы.

Бетонная подушка под фундамент: виды и процесс укладки

Фундамент считается основным строительным процессом. Точность воздействия на функциональность и длительность эксплуатации постройки. Немаловажным фактором устойчивости является бетонная подушка. Она создается для формирования ровной надежной платформы для фундамента.

Суть необходимости подушки

При некачественной укладке, без соответствия нормам строительства, фундамент может привести к разрушению сооружения.Возможно появление трещин, перекос дверей, рам здания окон. Потому сформировать качественный, прочный, надежный фундамент поможет бетонная подушка под фундамент. Дно выравнивается за счет производства подушки с показателем толщины 80 - 100 мм.

Она позволяет выдерживать огромные нагрузки на фундамент, исключает деформацию, увеличивает прочность постройки. Подушку также использовать при необходимости в уширении стенок основания, монтирования или армирования ФБС блоков. В строительстве чаще всего применяют марки бетона для фундамента от М200 до М600

Виды подушек под фундамент

  • Песчаная подушка
  • Выполняется укладка песка и разравнивание.Посредством виброплиты трамбуют песок. В процессе утрамбовки воды необходимо упрочнить плотность слоя. Толщина подушки до 25 см.

  • Гравийная подушка
  • Более прочная подушка из гравия. Подготовка основания из мелкого материала (речного песка) слоем до 15 см. Разравнивание, утрамбовка. Далее засыпается гравий слоем до 25 см с дальнейшим разравниванием и утрамбовкой посредством виброплиты. Создание верхнего слоя до нулевой отметки.

  • Песчано-гравийная подушка
  • Исключается использование пылеватого, мелкого песка.На слабонесущих грунтах лучше использовать данный тип подушки. Это смесь песка и гравия крупных и средних размеров. Подушка дает незаметную осадку после монтажа. Потому она требует дополнительных утрамбованных процедур.

  • Бетонная подушка
  • Наиболее прочный вид. Однако обладает внушительной стоимостью. Ее производят так:

  1. Подготовка грунта. Разравнивание, укладка щебня в 10 см толщины.
  2. Установка опалубки из досок до 30 см высоты.
  3. Армирование подушки посредством прутов из металла диаметром до 12 см.
  4. Выполнение заливки бетоном.
  5. Тщательная утрамбовка.

Процесс возведения подушки

Щебеночная подушка производится просто. Верхушку насыпи нужно создать так, чтобы она была на нижнем уровне главной конструкции. Ширина насыпи должна быть в 2 раза шире основания. Подсыпка производится на 30 см (песок и щебень). Затем создается бетонная подушка под фундамент.Насыпается песок, заливается водой, трамбуется. Засыпается щебенка и также трамбуется. Последним шагом является опалубка, армирование и заливание бетоном.

Как сделать песчаную, бетонную или щебеночную подушку под фундамент, последовательность работ

Подушка под фундамент - это первый шаг, с которого начинается строительство, то есть основа постройки.

Подушкой фундамента называют слой строительного материала под фундаментом здания.Именно от фундамента зависит, насколько будет долговечным строением.

Основная задача подушки - создать прочную и ровную поверхность, чтобы в дальнейшем не было усадки здания или же этот процесс проходил максимально медленно. Она устраняет или улучшает влияние грунта на фундамент и равномерное распределение давления.

Фундаментные подушки бывают 3-х типов:

  • бетонные;
  • песчаные;
  • щебеночные.

Прежде чем начинать строительство, необходимо учесть все сопутствующие факторы, поскольку неправильный выбор основы под фундамент может привести в дальнейшем к проседанию и деформации основания постройки.

При возведении дома нужно обратить внимание на такие факторы, как тип почвы, климат, общие параметры сооружения, глубина залегания грунтовых вод на предполагаемом месте постройки. Каждый из этих факторов в отдельности, а также их совокупность влияет на выбор основы под фундамент.

Бетонная подушка под фундамент

Такой тип считается самым долговечным и надежным в эксплуатации. Он, чаще всего, находит применение в постройке многоэтажных массивных зданий.

Единственным недостатком такого вида основы под фундамент можно считать более высокие, по другим видам, затраты на укладку . Однако учитывая, что это одноразовая трата, сделать на долговечность будет вполне разумным решением.

При заливке бетонной основы необходимо сделать выступ за край фундамента в размере 15-20 сантиметров.

Материалы и инструменты для укладки бетонной подушки:

  • бетон для заливки;
  • прутья металлические для армирования;
  • доски для опалубки;
  • щебень;
  • виброплита;
  • строительный глубинный вибратор.

Этапы укладки бетонной подушки под фундамент

  • Подготовка грунта : изначально необходимо разровнять площадку, на основании укладывать бетонную основу.После этого засыпается слой щебня толщиной в 8-10 сантиметров и тщательно утрамбовывается с помощью виброплитов.
  • Установка опалубки : по всему периметру предполагаемой подушки ставится дощатая опалубка. Ее высота должна совпадать с высотой укладываемой подушки. Как правило, ее толщина составляет 30 сантиметров.
  • Армирование основания : для более долговечной и надежной службы основы под ее рекомендуется упрочнить с помощью металлических прутьев толщиной 10-12 мм.
  • Заливка и утрамбовка бетона : окончательный этап укладки подушки станет заливкой бетонной смеси и утрамбовка ее с помощью глубинного вибратора.

Несомненно, что такой вид более сложен в укладке и требует дополнительных расходов и времени. Однако, используя подушку, можно не беспокоиться о ее выносливости, она способна выдерживать практически любой вес и этажность дома.

Песчаная подушка под фундамент

Подушка под фундамент из песка является самым экономичным видом.Кроме демократичной стоимости, ее преимуществом является простота укладки. Такой вид превосходно подойдет для строительства одноэтажных зданий или строений из пеноблоков, поскольку данный вид не предназначен для чрезмерно больших нагрузок.

Именно ограничения по весу и размеру постройки можно отнести к недостатку подушки из песка. В остальном же она имеет массу достоинств. С ее помощью удобно выравнивать поверхность котлована будущей постройки, а также песок может стать отличной заменой неудачному типу грунта (например, глине) если невозможно перенести место строительства.

Материалы и инструменты для укладки песчаной основы:

  • песок;
  • виброплита;
  • вода.

Этапы укладки песчаной подушки под фундамент

  • Подготовка котлована : выкапывается котлован необходимой глубины. Его дно основательно утрамбовывается.
  • Укладка песка : песок засыпается на дно котлована послойно, глубина каждого слоя - 20 см. Каждый обязательно слой увлажняется и скрупулезно утрамбовывается с помощью виброплиты.Делать это нужно тщательно - чем сильнее утрамбован песок, тем меньше вероятность его усадки в дальнейшем.

Толщина песчаной основы в среднем делается 10−20 см. Песок для нее идеально брать крупной фракции, однако, может подойти и средняя фракция чистого речного песка.

В случае высокого залегания грунтовых вод на участке предварить слой геотекстилем, чтобы вода в дальнейшем не подмывала основание.

Щебеночная подушка под фундамент

Подушка из щебня считается долговечнее и надежнее песчаной.Она способна выдерживать несравнимо большие нагрузки. По сути, она является комбинированным видом, поскольку включает в себя также песчаный слой.

Щебень для укладки под фундамент может использовать фракции. Как правило, используется комбинированный вариант: нижний слой из щебня средней или крупной фракции и верхний более мелкий. Это необходимо для того, чтобы подушка была более плотной, с отсутствием пустот.

Материалы и инструменты для укладки щебеночной подушки:

  • песок;
  • щебень;
  • вода;
  • виброплита.

Этапы укладки щебеночной подушки под фундамент

  1. Подготовка котлована : так же как и в случае укладки песчаной основы, необходимо выкопать и тщательно утрамбовать котлован.
  2. Укладка песка : крупный речной песок засыпается слоем 10-15 см, увлажняется и хорошо утрамбовывается. Этот слой станет подготовительным.
  3. Укладка щебня : засыпается слой щебня средней фракции и утрамбовывается. Далее следует слой мелкой фракции, который тоже подлежит тщательной утрамбовке во избежание возникновения пустот.Общая толщина щебневого слоя должна составлять не менее 20 см. Производится трамбовка с помощью виброплиты в несколько подходов.

Периметр основы из щебня высчитывается с учетом того, что, согласно строительным нормативам, она должна выступать за будущий фундамент на 15 см.

Подушка из щебня станет отличным выбором для строительства зданий жилого, так и промышленного назначения. Она способна выдерживать большие нагрузки и при прокладке автомобильных магистралей.

Заключение

Подушка под фундамент является частью внешней внешней инфраструктуры постройки , поэтому подойти к ее укладке необходимо со всей территории. Следует учесть все важные факторы заранее, поскольку после возведения здания изменить что-либо будет уже практически невозможно.

Получите отличный результат, который будет долгие годы вашей постройке надежной опорой, который будет долгие годы вашей постройки надежной опорой.

подготовка бетонная или песчаная, ширина

Любое капитальное строение возводится на фундаменте. Фундамент главной функции надежности и прочности всего строения. От того, насколько качественно сделан фундамент вашего дома, будет зависеть длительность эксплуатации самого дома, нормальное открывание и закрывание дверей и окон, соблюдение геометрических размеров крыши и всего строения.

Фундаменты различаются по форме и несущей способности, по применению относительно вида грунта и другим параметрам.Это могут быть сборные и монолитные фундаменты, свайные с ростверком и отдельно стоящие для колонн и прочие. Но для частного дома обычно применяются ленточные фундаменты, которые в полной мере прочности и надежность всего дома.

Что такое подушка под ленточный фундамент?

Важно понимать необходимость устройства песчаной или гравийной подушки под ленточные фундаменты, ее роль заключается:

  • в отводе грунтовых вод от основания фундамента, тем самым предохраняя его от вспучивания в зимний период;
  • в равномерной передаче нагрузок от фундамента на нижележащий грунт;
  • в выравнивании основания для заливки фундамента.

.

При устройстве ленточного фундамента главным является:

  • его глубина , которая зависит от уровня промерзания в данном регионе грунта и веса самого, т. е. расчетных нагрузок на фундамент,
  • ширина , которая зависит от указанного материала для данного региона.

Но при устройстве любого фундамента его ширина должна быть больше толщины стены на 10-15 см или, в крайнем случае, быть ей равной.

Совокупность всех условий дает возможность выбора вида фундамента - заглубленного или мелкозаглубленного. В любом случае проводится подготовка ленточного фундамента, которая заключается в расчетах, рытье траншеи и устройства подушки.

Иногда фундамент делает в виде трапеции (когда основание шире верха), что позволяет сократить расход бетона и арматуры при сохранении несущих способ фундамента.

Материалы для устройства подушки

В качестве материала для подушки ленточного фундамента используются:

.
  • крупный речной песок,
  • щебень,
  • галька,
  • а также бетон или железобетон.

Устройство подушки для фундамента

Если устройство для подушки используется песок, то он не должен быть пылеватым и мелкой фракции, а также должен содержать в своем составе глинистых примесей.

Если на участке строительства грунты слабые, то для устройства подушки лучше использовать песчано-щебеночную или песчано-гравийную смесь, где 40% крупной песка и 60% гравия или щебня.

Такие подушки для легких строений (каркасные или деревянные дома) не нуждаются в трамбовании и увлажнении. Несмотря на то, что они дают меньшую усадку по сравнению с песчаными подушками после их укладки, они дают более мощных подушек послойное увлажнение и трамбование этого вида подушек.

Не рекомендуется устраивать подушку для ленточного фундамента из глинистых грунтов под тем предлогом, что глина будет препятствовать проникновению грунтовых вод под основание фундамента. Вода, задерживаясь в слое глины, не доходит до основания фундамента, но тем увеличивает пучинистость грунта в зимний период.

устройства Способ подушки под фундамент

Укладка песка на дно траншеи происходит слоями толщиной 10-20см, каждый из которых увлажняется и трамбуется.

Электрическая виброплита для трамбовки

Для трамбования песка:

  • при строительстве фундаментов большой площади используются: катки или площадочные вибраторы,
  • в частном домостроении пользоваться самодельными трамбовками в виде обрезка бревна с поперечной ручкой наверху.

Проливать водой песок можно, если грунт под основанием строящегося фундамента позволяет это делать. Если же грунт слабый, поддающийся размывке водой, лучше укладывать уже влажный песок в траншею для последующего трамбования.

Увлажнять песок до его укладки в траншею полезно еще и тем, что при этом вымываются все глинистые включения в него.

Общая высота песчаной подушки под ленточный фундамент может составлять до 60см, в зависимости от состояния грунтов. По рекомендациям зарубежных строителей толщина подушки должна быть 20 см, но российские специалисты рекомендуют делать высоту подушки равной трем размера ширины фундамента. Для сильнопучинистых грунтов толщиной подушки может достигать и 80 см.

Ширина подушки ленточного фундамента должна быть больше, чем сам фундамент, как минимум, на 10-15 см в обе стороны.

Иногда делается бетонная подготовка для монтажа сборного ленточного фундамента.

Такое конструктивное решение обуславливается особенностью грунтов и удобством при сооружении арматурного каркаса:

  • Бетонная поверхность позволяет установить арматурные каркасы или сетки с максимальной жесткостью.
  • По бетонной подготовке легче работать с установкой опалубки и арматурой в зимнее время.

После геодезической разметки осей будущего фундамента устраивается песчаная подушка толщиной 10-15см и шириной на 30-40 см больше чем основание фундамента, после чего делается бетонная подготовка под ленточный фундамент из бетона низкой марки, называемым еще «тощим бетоном» или цементно - песчаного раствор.

Размеры бетонной подготовки выдерживаются для установки двух-трех фундаментных блоков, затем процесс повторяется до монтажа всего сборного фундамента.

При использовании песчаной подушки или бетонной подготовки необходимо учитывать их высоту, чтобы фундамент не выступал за проектные отметки по горизонтали. Копать траншею или котлован следует исходя из размеров подушки и высоты самого фундамента.

Устройство под ленточный фундамент позволяет использовать защитный слой бетона над арматурным каркасом.

Если при песчаной подушке защитный слой должен составлять не менее 5-7см, то при бетонной подготовке его величина снижается до 3-4 см.

Если в проекте дома запланировано подвальное помещение, то песчаная подушка под ленточный фундамент на всю площадь подвала, так как особенности грунта будут действовать одинаково и на фундамент, и на пол подвала, который всегда выполняется из бетона.

Нужно помнить, что чем большую толщину имеет подушка под фундамент и пол подвала, тем меньше создастся с пучинистыми грунтами . И фундамент, и пол будут надежно защищены толщиной слоя песка или гравия.

Ленточный фундамент на песчаной подушке требует обязательно гидроизоляции, для защиты от грунтовых вод. Гидроизоляция посредством наклейки рулонных материалов на битумной основе или горячим битумом в один-два слоя. Кроме этого, верх ленточного фундамента также подвергается гидроизоляции, чтобы влага, присутствующая в бетоне не передавалась материалу стен.

Если ленточный фундамент необходим для дальнейшего строительства каркасного дома, необходимо при заливке бетона в тело фундамента вставлять закладные детали, к которым крепятся детали каркаса дома.

Бетонная подушка под фундамент: этапы строительства

Опорная основа любого сооружения, важным важным элементом всей конструкции. От правильности ее закладки зависит длительность эксплуатационного периода объекта. В этом вопросе важная роль отводится подушке, устраиваемой под фундаментным основанием и создающей надежную площадку, препятствующую осадке сооружения. В каких же случаях применяемая бетонная подушка под фундамент? Попробуем разобраться в этом вопросе вместе.

Когда используют бетонную подушку под фундамент?

Началу строительства фундаментного предшествует комплекс подготовительных мероприятий.

Изначально в обязательном порядке выполняются необходимые расчеты. После этого расчищается и готовится строительная площадка. Теперь выполнить ту самую подготовку, чтобы залить качественный фундамент.

На сегодняшний день установленные технологические особенности строительных работ, регламентирующие порядок их выполнения по обустройству подушки и устанавливающие параметры применяемых в строительстве материалов. Отсюда следует, что при устройстве фундаментного основания необходимо пользоваться правилами, определенными в СНиПах.

Бетонные подушки под фундамент устраиваются на проблемных участках оснований объектов, увеличивая площадь всего основания. Такая мера дополнительного характера необходима, чтобы нагрузочные воздействия распределялись равномерно, и уравнивалось неравномерной усадки слабого почвенного состава.

Основное назначение бетонной подушки под фундамент заключается в предотвращении деформирований сборных опорных оснований.

Достоинства и недостатки

Обустраивая фундамент на почвенном участке, где не рекомендуется устраивать песчаную подушку, выбирается вариант из бетонного материала. Достоинствами такого уровня считаются:

  • данный дополнительный вариант бетонной основы создает возможность для установки арматурного каркаса на поверхности, отличающейся повышенными показателями прочности и жесткости;
  • работать с бетонной смесью в зимний период, монтаж опалубочной конструкции и заливка бетонной смеси упрощаются. Следовательно, при заливке под фундамент не возникает никаких проблем;
  • применяемый дополнительный слой бетона укрепляет основание сооружения, позволяя сократить финансовые затраты на приобретение бетонной смеси высокого качества;
  • для создания бетонного подстилающего слоя больших расходов не требуется;
  • способен противостоять воздействию открытого пламени, и за счет этого показателя данный показатель для всего основания;
  • строительный материал отличается длительным эксплуатационным периодом, так что ваша подушка прослужит вам долгое время;
  • бетонная конструкция отличается надежностью и прочностью.

В качестве строителей отмечают низкие показатели прочности на разрыв, от воздействия различных нагрузок могут образоваться трещины.

Кроме того, смесь, замешанная на основе песка, цементного материала и воды, оказывает влияние на вой природу.

Этапы выполнения работ

Из всех известных фундаментальных основ монолит считается наиболее надежным иерархом. Только под него следует правильно подготовить подушку.

Сразу отметим, что данный процесс подразумевает значительные финансовые вложения, но расходы в последующем себя полностью оправдывают.

Алгоритм действий, связанных с обустройством бетонной подушки под монолитный фундамент, выглядит следующим образом:

  • на этом котлована идет щебневая подушка высотой до десяти сантиметров, тщательно утрамбовывается;
  • по всему периметру будущего основания устанавливаются невысокие (до тридцати сантиметров) опалубочные щиты;

  • чтобы увеличить показатель прочности и продлить эксплуатационный период, устраивают каркас из металлической арматуры.Прутья связываются сеткой 15 на 15 или 20 на 20 см. сварочный агрегат в этом случае использовать не следует;
  • подготовленная каркасная заливка бетонной смесью, которую уплотняют специальным оборудованием. На небольших площадях допускается применение ручного вибратора;
  • утрамбованная бетонная масса плотной, так что разрешается сразу перейти к выравниванию поверхности по необходимому уровню;

Подушка под монолитный фундамент готова.

Бетонная подошва под ленточное основание

Такая подушка, вне всяких сомнений, для фундаментной ленты считается самым надежным основанием, но при ее обустройстве должны соответствовать параметрам:

  • Размеры обустраиваемой подошвы в любом случае должны равные параметры фундаментного основания.
  • арматурные прутья следует располагать на тридцать сантиметров выше уровня опорной подушки, что повышает показатель прочности сцепления подошвы и основания;

  • если есть сомнения в размерах, рекомендуется использовать стандартные нормы высоты и ширины, значения составляют тридцать и шестьдесят сантиметров соответственно.Такой вариант подушки прекрасно подходит не только под частные дома, но и под многоэтажные сооружения.

Особенности монтажа опалубки

Как только все угловые участки фундамента размечены и неоднократно проверены, приступают к установке опалубочной конструкции. Чтобы деревянные щиты держались и не смещались, их фиксируют П-образными скобами.

Опалубка выставляется таким образом, чтобы стенки основания располагались строго по центру подушки.

При установке опалубки необходимо проверить угол прямой в месте пересечения крайних фундаментных углов.

Если при стыковке щитов в каких-то местах образуются зазоры, их следует закрыть дополнительным пиломатериалом. На внешний вид подушки внимание обращать не следует. Главное - рассчитать показатели и обеспечить прочную прочность.

Как только монтаж опалубочной конструкции завершен, рекомендуется засыпать небольшое количество грунта в наиболее слабые места на стыках. Это предотвратит просачивание бетонной смеси под опалубочные щиты.

Устройство арматурного каркаса

Как только установка опалубки завершилась, в нее можно заливать бетонную смесь.Только следует помнить, что железобетонные фундаментные подушки подразумевают использование стального каркаса, повышающего их прочность. Как только бетонный раствор залит в выставленную опалубку, по всему периметру подушки укладываются двумя рядом металлических прутья.

Арматуру закладывают поверх влажной, не успевшей схватиться бетонной массы, на удалении пятнадцати сантиметров от опалубки. После этого прутья утапливают в растворе на глубину до двадцати сантиметров. Чтобы исключить образование пустотных участков, бетонную смесь рекомендуется проштыковать.

Заключительный этап обустройства бетонной подушки - выравнивание и затирание поверхности. Данной мерой вы обеспечите легкую уборку грязи и пыли с поверхности основания, появившиеся при демонтаже опалубочных щитов.

Бывают случаи, когда строители по еще незастывшей массе в центральной части подушки устраивают канавку по всей оси. Данная мера способствует тому, что стена надежней сцепится с залитой подушкой. Канавка устраивается шириной восемь сантиметров, глубиной - три.

Чаще всего сцепляемость подошвы и фундаментного основания обеспечиваются арматурными прутьями, установленными вертикально на высоте, соответствующему размеру фундамента.

Прежде чем демонтировать опалубку с подушки, рекомендуется разметить угловые участки будущей основы. Это послужит своеобразным ориентиром под установку щитов для заливки фундамента.

Заводские изделия

Бетонные фундаментные подушки под фбс изготавливаются и на предприятиях.Внешне их формы напоминают трапеции. Такие заготовки считаются отличным в качестве основания, заливаемого перед фундаментом при строительстве тяжелого каменного сооружения.

Стоимость готовых бетонных изделий достаточно высокая.

Укладываются такие подушки быстро:

  • выравнивается грунт;
  • засыпается слой песка, высота которого достигает полуметра с учетом особенности почвенного состава;
  • устанавливаются железобетонные блоки.

Заключение

Правильно подготовленная опора - залог качества фундаментной основы. При эксплуатации объекта вы не будете переживать неприятные моменты, связанные с появлением трещин или усадок здания.

Бетонная Подушка - OLX.ua

Черкассы Вчера 06:39

ABI + ОМЗ / rDETrvY2SlLVLnI4aqzvsBi7HBb2Web4U9 / OfDlPUXwX / Sd7HdYhXCXjwC0cxhhJOsEFrl3cbyoh2lo2FjXuXMongRBuJOK0VPtUOvmueetIDCTBgoGh5rjy0M04rLEr + paBclR1NJaOh4tswJ5X0KVA6 + BNYLX4htgyijsP8M4zQSdiHqLGwBlFIuD8qwsXvyf3vHRgP3uNqPgxHt2a3cHlpnGV9wCv + В + unKsrcOWFqXBcRoxWmzVssvFNRZItHvNneGPHS0M7Z8V7d0Xz6Oro9i9w57kjC8k =

  • Недавно просмотренные
  • Избранные объявления (0)
  • Избранные результаты поиска

Подушка под ленточный фундамент «Строим дом своими руками

Значение фундамента и его качества трудно переоценить.Именно он является залогом долговечности, надежности, правильной геометрии дома и отдельных его элементов (дверей, окон и т.д.). Существует несколько типов фундаментов, каждый из которых соответствует определенным условиям - состоянию грунта, глубине залегания подземных вод и т.д. Однако оптимальным и наиболее распространенным использованием в сфере индивидуального строительства является фундамент ленточного типа. Он в полной мере обеспечивает надежность и устойчивость строения, а его устройство подразумевает наличие под ним так называемой подушки под ленточный фундамент и как грамотно ее обустроить пойдет речь в этой статье.

Выполняется подушка под ленточный фундамент из гравия или песка и играет следующую роль:

  • При наличии грунтовых вод позволяет отвести их от места возведения дома, что сведет минимум к риску вспучивания его основания в зимний период.
  • Обеспечивает равномерное распределение нагрузки на фундамент.
  • Позволяет выровнять основание для заливки фундамента бетоном.

Общая последовательность работ следующим образом: схема расчетов - рытье траншеи - устройство подушки - заливка фундамента.

Необходимо обратить особое внимание на глубину залегания грунтовых вод. Если он достаточно высокопрофессионально, то устройство передаточного механизма в подготовленной траншее обеспечивает укладка в нее геотекстиля! Он предотвращает заиливание песка.

Важными элементами при устройстве ленточного фундамента являются его глубина и ширина. Для их оценки оценить:

  • примерный вес готового строения;
  • глубину промерзания грунта;
  • качество и толщину стен дома.

Однако при этом правило имеется: ширина фундамента должна превышать толщину стены на 12-15 см. В некоторых случаях допустимо равенство этих показателей. Учет всех необходимых условий, оценка и анализ позволяют определить, насколько будет заглублен фундамент.

Материалы для устройства

Практика индивидуального строительства позволяет наиболее приемлемые для устройства подушки материалы:

  • галька;
  • щебень;
  • крупнофракционный речной песок;
  • бетон.

При выборе того или иного материала необходимо учесть ряд нюансов. Так, песок не должен иметь примесей глинистого характера или быть пылевидным. Наличие на строительстве слабого грунта - веский аргумент в пользу песчано-гравийной или песчано-щебеночной подушки. Как правило, 40% смеси приходится на песок, а 60% на гравий или щебенку.

При возведении домов из срубов или каркасного типа, имеющего небольшой вес, нет необходимости утрамбовывать и увлажнять подушку.Более тяжелые материалы требуют ее укладки, увлажнения и утрамбовки послойно.

Не разрешает устройство подушки из глины! Препятствуя подходу воды к фундаменту дома, она приводит к вспучиванию грунта зимой.

Технология и схема устройства

Укладка песчаной подушки осуществляется слоями, толщина которых может составлять 12-20 см. Как уже было сказано, каждый из них трамбуется и увлажняется. Для утрамбовки песка обычно используются:

.
  • Площадочные вибраторы или катки - если отличается большой площадью.
  • Ручной инструмент в виде бревна с поперечной ручкой - при строительстве частного дома.

Что касается увлажнения, то можно проливать водой уложенный песок, если грунт под подушкой не подвержен размыванию. В случае в траншею рекомендуется укладывать уже мокрый песок. Стоит отметить, что увлажнение песка позволяет очистить его от глинистых включений.

Схема устройства подушки под ленточный фундамент

Обычно подушка под ленточный фундамент имеет высоту, не превышающую 0,6 м.Более точный показатель напрямую зависит от качества грунта. Зарубежная практика строительства частных домов оперирует цифрой 0,2 м, отечественные специалисты рекомендуют исходить из того, что высота подушки равняться ширине фундамента, есть и другие версии. При наличии сильнопучинистых грунтов высота подушки может увеличиться и до 0,8 м. Таким образом, чем больше высота подушки, тем меньше проблем может быть в дальнейшем с вспучиванием грунта.

В некоторых случаях перед заливкой ленточного фундамента осуществляется бетонная подготовка.Так, после всех расчетов подушки и устройства песчаной в 12-15 см приступают к бетону бетонной подготовки из низкой марки («тощий»). Ее размеры должны быть таковыми, чтобы выдержать 2-3 блока фундамента. После этого процесс повторяется. Такая схема работает до окончания укладки сборного основания дома.

Что дает бетонная подготовка:

  1. Основа из бетона прекрасно подходит для установки жесткой сетки или каркаса из арматуры.
  2. Бетонная поверхность облегчает работу по монтажу опалубки в зимний сезон.
  3. Наличие подготовки из бетона позволяет увеличить защитный слой из этого же материала, но уже над арматурой.

Если в доме планируется строительство подвала, то песчаная подушка должна пролегать по всей его площади. Обусловлено это тем, что подвал будет испытывать те же воздействия грунта, что и фундамент. Пол подвала при этом должен только растения из бетона.

Ленточный фундамент нуждается в обязательной гидроизоляции. Осуществляется использование она с использованием горячего битума или материалов на основе битума в рулонах.Укладывается гидроизоляционный материал как снизу, так и сверху, препятствует переходу влаги на стены дома.

При каркасном строительстве в фундамент устанавливаются также элементы, к которым будет крепиться каркас дома.

Нужна ли подушка под ленточный фундамент и какой толщины

Подушка под ленточный фундамент представляет собой слой толщины из песка, гравия или щебня, предназначенный для равномерного распределения весовой нагрузки строительного сооружения на грунт.Еще не так давно нормативная документация и техническая специальная литература по строительству однозначно требовали наличия подушки под ленточным фундаментом любого строения.

Развитие современных технологий монолитного строительства и химических добавок, повышающих влагостойкость бетона, создают предпосылки для пересмотра концепции обязательности подсыпки материалов под бетонное основание строительной конструкции.

Содержание статьи

Подушка под фундамент - традиции и реалии

Подушки из песка, гравия и щебня стали востребованы при строительстве так называемых «панельных» домов.Размах жилищного строительства в СССР во второй половине 20-го века требовал применения унифицированных строительных элементов, в число которых вошли железобетонные блоки ФБС ГОСТ 13579-78 «Блоки бетонные для стен подвалов. Технические условия ». Из блоков ФБС сформировались массивные сборные ленточные фундаменты, которые служили опорой многоэтажным постройкам. При их заложении необходимо сделать подложку из непучинистых материалов типа песка крупной фракции или щебня мелкой фракции, предназначенную для выполнения двух важнейших функций:

  1. Сглаживание всех неровностей грунта для равномерного прилегания плоскости подошвы фундамента к грунту.Тем самым строители добивались равномерного распределения весовой нагрузки от многоэтажки по всей поверхности основного грунта;
  2. Защиты основания фундаментной конструкции от капиллярного поднятия грунтовой влаги. Через песчаную прослойку грунтовая влага способ подняться капиллярным путем лишь на высоту 30 см.

Равномерность распределения весовой нагрузки достигается слоем песка толщиной от 5 до 15 см, для отсечения капиллярной влаги достаточно слоя в 30 см.Здание, опирающееся на сборный фундамент из ФБС с песчаной или песчано-щебеночной подложкой, отличается высокой стабильностью, надежностью и минимальной усадкой.

Развитие индивидуального строительства домов малой этажности на ленточных монолитных фундаментах в корне поменяло роль традиционной подушки под опорное основание коттеджа или двухэтажного дома. В частности, при заливке монолитной ленты жидкий бетон сам заполняет неровности грунта, ликвидируя пустоты в грунте, тем самым способствуя равномерному распределению нагрузки без песчаной подсыпки.

Другим доводом, указывающим на потребность в пересмотре сложившейся концепции применения подложек для ленточных фундаментов, использование специальных химических добавок, повышающих влагостойкость бетона. В этом случае также ставится под сомнение необходимость обустройства песчаной подушки для защиты от капиллярной влаги.

Безоглядное стремление «сделать, как всегда делали» в отношении подушки под ленточный фундамент может даже навредить по следующим причинам:

  1. Песок, окруженный более плотными грунтами с водопроницаемостью типа низкой плотности в нем (то есть, в составе подушки под фундаментом) осадочной влаги.Происходит переувлажнение грунта под подошвой фундамента, приводящее к снижению несущей способности всей фундаментной конструкции. Начинающая работа по строительству или текущему ремонту жилого дома.
  2. Песок не препятствует прохождению через подушку грунтовой влаги в парообразном состоянии. После прохождения через подушку, пар конденсируется на фундаменте, провоцируя коррозионные процессы. Песчаная подложка оказывается совершенно не нужной, поскольку без гидроизоляции в этом случае не обойтись.

Когда необходима закладка подложки под фундамент?

Принятие решения по созданию основы под ленточный фундамент должно исходить из правильно выполненной оценки внешних условий применительно к конструкции самого фундамента.

Конструктивно ленточный фундамент двумя типами исполнения:

  • Сборный фундамент, собираемый из типовых бетонных блоков заводского исполнения;
  • Монолитный фундамент, непосредственно на строительной площадке в подготовленную опалубку.

По глубине заложения ленточный фундамент подразделяют на два вида:

  • Заглубленный ниже глубины промерзания грунта;
  • Мелкозаглубленный ленточный фундамент (МЗЛФ).

К основному внешнему анализу, иммунному анализу:

  • Состав почвы;
  • Характеристики грунтов;
  • Климатические условия.

Ведомственные строительные нормы ВСН 29-85 «Проектирование мелкозаглубленных фундаментов малоэтажных зданий на пучинистых грунтах» определили, что применение подушки из непучинистых материалов достижения двойного эффекта:

  1. Происходит частичная замена пучинистого грунта на непучинистый (п.3.2 и 3.3 ВСН 29-85), позволяющую уменьшить перемещение фундамента при промерзании и / или оттаивании грунта. Тем самым подушка как средство защиты почвы под подошвой фундамента.
  2. Уменьшается неравномерность деформаций опоры здания.

Отсюда следует вывод, что для грунтов непучинистого типа песчаная подушка под ленточный фундамент не нужна, если рассматривать вопрос исключительно с позиции противодействия процессам морозного пучения.Такой односторонний подход может войти в противоречие с требованиями свода правил СП 50-101-2004 «Проектирование и устройство оснований и фундаментов и сооружений», которые в п.п. 8.7 и 8.8 при определении на каких грунтах устанавливаются сборные блочные или монолитные типы мелкозаглубленных и незаглубленных ленточных фундаментов, однозначно устанавливают необходимость обустройства под бетонными блоками подушки из непучинистых материалов. Однозначно можно сказать, что для заглубленных ниже промерзания ленточных фундаментов, устройство песчаной подушки требуется только для конструкции из фундаментных блоков, для монолитного фундамента такая подушка не играет роли роли.

В случае монолитного МЗЛФ на непучинистых грунтах подсыпку также можно не делать, поскольку в данной ситуации никакой работы не действует - бетонная заливка ленты выровняет все поверхностные дефекты.

Подводя итоги можно сказать, что:

  • Для фундаментов, заложенных ниже расчетной глубины промерзания, песчаная подушка нужна только для конструкции из сборных блоков, для монолитного основания такая подушка не требуется.
  • Для мелкозаглубленного фундамента подушка требуется только для пучинистых грунтов, независимо от технологии, либо для фундамента из сборных блоков, независимо от типа грунтов.
  • Для незаглубленного фундамента однозначно требуется подушка из непучинистых материалов, хотя бы потому что нужно заменить плодородный слой под основанием.

Также стоит обратить внимание на тот факт, что независимо от технологии строительства фундамента (блоки или монолит) и глубины его заложения, может потребоваться замена грунта с недостаточной несущей способностью под основанием дома. Несущая способность определяется только после проведения геологии на участке строительства и расчетов.

Разновидности фундаментных подложек

В п. 3.3 ВСН 29-85 указаны материалы, которые можно использовать для обустройства подушки:

  • Песок крупной или средней фракции;
  • Мелкий щебень;
  • Котельный шлак

и другие непучинистые грунты с показателем дисперсности Д меньше 1,0. На практике используется песчаная, песчано-гравийная или песчано-щебневая подушки, имеющие менее пучинистый характер, чем родной грунт на строительной площадке.Чтобы правильно определиться со структурой противопучинистой подложки, необходимо правильно определить физические свойства материалов.

Категорически недопустимо обустройство подушек из глины! Глина препятствует просачиванию воды к подошве основания строения, провоцируя морозное вспучивание грунта в зимнее время.

Для песчаных подложек наиболее подходящим считается гравелистый песок крупной фракции или речной чистый песок средней фракции. Для под основание дома не рекомендуются легкие и тонкие фракции песчаных материалов, плохие показатели сопротивления захватию.При их использовании возможны большие усадки.

При выборе толщины песчаной подушки руководствуются данными из таблицы 5 4 ВСН 29-85, рекомендуемые максимальные значения толщины подушки к ширине фундамента равным 3 к 1. То есть песчаная подложка может быть засыпана толщиной втрое больше, чем ширина фундамента. Обычно толщина подсыпки составляет минимум 20-30 см из расчета от капиллярного подъема влаги в песке.

В соответствии с п. 3.4 ВСН 29-85 песчаный материал подушки необходимо уберечь от заиливания окружающим грунтом, для чего строителям предписывается защиту из геотекстиля или полимерных материалов, препятствующих смешиванию грунта с песком.

Для слабонесущих грунтов можно сделать подушки песчано-гравийные или только гравийные в соответствии с рекомендациями п. 8.7 СП 50-101-2004. Подушка из щебня требует хорошего трамбования.

Относительно применения щебня в подушках специалисты считают, что его правильно использовать в качестве уплотняющего материала в составе песчано-щебневой системы. Острые края щебня фракции 20-40 мм при уплотнении вбиваются плотным слоем в основном грунте под песчаной подложкой, тем самым придают дополнительное упрочнение и стабильное положение основанию здания.

Уплотнять подушку лучше всего с помощью специальных ударных или вибрационных машин.

Индивидуальный грамотный подход к засыпек под ленточными фундаментами легкого использования при жилых помещениях без прочности и надежности строения.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, сами мастера откликнутся и сможете выбрать с кем сотрудничать.У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, выполните заказы по этой ссылке, зарегистрируйтесь в системе и выполните заказы.

Хорошая реклама

Читайте также

.
