Зачем нужен армопояс в доме из арболита?

Бетонная полоса армопояса, словно обруч охватывает все здание по периметру, нивелируя любые движения грунта, которые способны привести к появлению трещин на стенах. Подобные ситуации часто встречаются при строительстве и эксплуатации зданий из недостаточно прочных на разрыв стройматериалов, например, газосиликатных блоков. И хотя арболит в этом плане отличается великолепными характеристиками, без армопояса все равно не обойтись.


Армопояс и его назначение

 Итак, под армопоясом специалисты понимают монолитную бетонную ленту, которая заливается по периметру наружных стен, в одном или нескольких местах.
Решение об обустройстве аромировочного бетонного пояса принимает проектировщик, на основании проведенных расчетов. При этом его установка является скорее рекомендательной, чем обязательной мерой, поэтому в некоторых местах его может не быть.

В каких случаях наличие армопояса является обязательным

Исключением из общего правила, является обязательное обустройство арм пояса при выполнении перекрытий.

Цокольный пояс

Его заливка требуется в том случае, если для создания фундамента используются блоки, которые способны расшатываться в процессе эксплуатации. Чтобы этого не произошло и заливается бетонный армированный пояс высотой 20-40 сантиметров.

Армопояс для укрепления наружных стен

Бетонная лента по периметру может выполняться под первым этажом или между жилыми этажами. Обустройство армопояса является обязательным в следующих ситуациях:

• Здание возводится на участке с небольшой несущей способностей;
• Дом строится из блоков;
• Для монтажа межэтажных перекрытий вместо деревянных балок применяются тяжелые железобетонные плиты.

Внимание! Выполнение армированного пояса при строительстве дома из арболита рекомендуется использовать специальные U-блоки, которые позволят избежать более трудоемких работ с обустройством опалубки.

Пояс под мауэрлат

Конечно, сам по себе мауэрлат не способен навредить арболитовой кладке, однако, если крепежные швы установить прямо в швы между блоками, то рано или поздно они расшатаются под действием ветровых нагрузок. Поэтому обустройство армопояса под кровлю является обязательным.

Заливка армопояса: пошаговая инструкция

Устройство армированного пояса своими руками выполняется в три этапа.

Сборка каркаса

Каркас представляет собой простейшую конструкцию из двух сваренных между собой горизонтальных рам. В свою очередь рамы – это две или три арматурных жилы сечением от 15 до 18 миллиметров, которые соединяются между собой перемычками. Прочность конструкции не имеет значение, здесь главное зафиксировать ее в нужном положении.

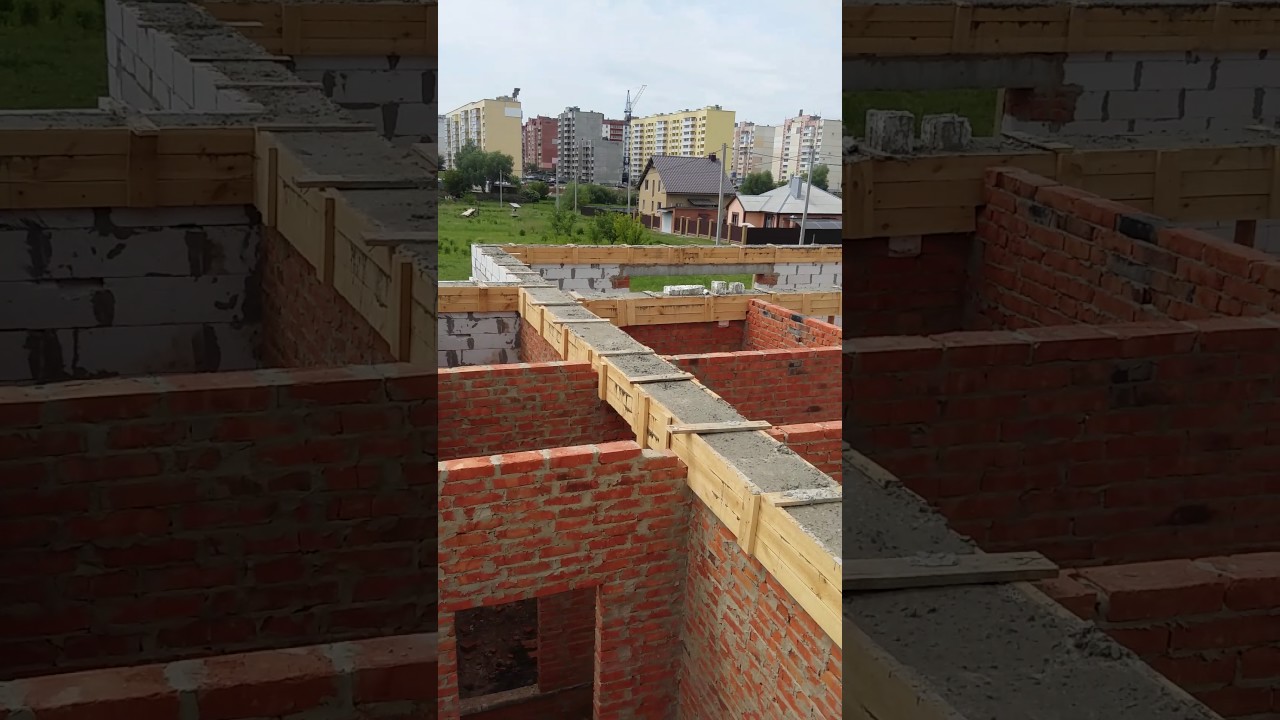

Сборка опалубки

1. Для того чтобы бетон не раздавил своей массой деревянную опалубку, через каждые 50-70 сантиметров через нее «пропускаются» анкера;
2. Щиты прикладываются к арболитовой кладке;
3. К стене деревянный щит крепится с помощью дюбель-шурупа;
4. В верхней части щитов устанавливаются деревянные перемычки.

Заливка пояса

Для выполнения работ используется бетон марки не ниже B15. Для того чтобы поднять смесь на высоту, можно воспользоваться бензонасосом. Демонтаж опалубки выполняется только после полного высыхания армопояса — от 1 до 5 дней.

Укладка U-блока

Лишних проблем с обустройством опалубки можно избежать, если использовать специальные U-блоки. По сути, все, что требуется сделать строителю – это залить бетонную смесь в U-образную выемку в блоке, после чего можно сразу переходить к монтажу перекрытия.

Армопояс на доме из шлакоблока. Армопояс в доме из газобетона. Видео — заливка армопояса дома из газоблоков

Время чтения ≈ 3 минут

Армированный пояс считается одним из самых важных этапов строительства блочного дома. Он делается в конце каждого этажа. Армопояс на газобетоне даёт жёсткость всей поверхности дома, «склеивая» всю конструкцию воедино и укрепляя весь дом.

Если вы сомневаетесь в собственных силах и умениях, можно для этих целей пригласить специалистов, но те, кто более-менее ориентируется в строительном деле, вполне способны произвести заливку армопояса, следуя пошаговой инструкции.

Как сделать армопояс по газобетону?

Для этого нужно купить доборные блоки толщиной 10 см. С наружной стороны дома укладываются блоки с помощью клея, затем из экструдированного полистирола или из минеральной ваты устраивается тепловой контур. Затем изнутри дома ставятся блоки толщиной 5 см или опалубка в виде фанеры. В итоге получается самодельный блок, внутрь которого укладывается арматура для армопояса, от 8 до 12 диаметра.

Укладывается она в виде прямоугольника, при этом вяжутся рамки — сверху и снизу по два прута. На любом рынке можно приобрести специальные крепёжные звездочки, которые используются в работе. Это делается для того, чтобы арматура лежала не на самом блоке, а находилась в воздухе — создаётся так называемый защитный слой бетона, с зазором по 3 см сверху и снизу.

После этого заливается бетон, тщательно разравнивается и получается готовый армопояс под плиты перекрытия. Более подробное описание можно посмотреть на видео, также на фото изображены чертежи, схемы и пошаговая инструкция по изготовлению конструкции.

Если внимательно присмотреться, по всему периметру видны шпильки, к которым впоследствии будут крепиться перекрытия для того, чтобы крыша держалась максимально ровно и не смещалась в стороны. Длина шпилек зависит от толщины перекрытия. Как правило, берутся метровые элементы и перерезаются пополам.

Как правильно залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров. Вероятно, многим знакома картина, когда бетон заливается из рукава — специального бетонного насоса, подающего материал к нужному месту. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто-напросто разлететься. Поэтому зачастую приходится использовать ручной труд, каким бы тяжелым он не был.

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку. Если она предполагается не слишком большой, можно сэкономить. Объём конструкции можно сделать меньшим, но не за счёт его сужения, а путём уменьшения толщины.

Опытные мастера знают, как грамотно вычислить размеры армопояса и уменьшить затраты на его изготовление, при этом не теряя качества всей конструкции, что очень важно.

Что касается заливки, есть ещё один важный совет. Данный процесс следует производить единоразово, а не за несколько заходов. Если это невозможно, то предварительно рекомендуется устанавливать специальные деревянные перемычки. Когда приходит время для заливки новой части, перекрытие удаляется, стыки тщательно увлажняются и только после этого можно заливать новую порцию бетона.

В конце укладки нужно произвести уплотнение бетонной смеси для исключения пустот. Для этого берут кусок арматуры и протыкают им бетон. Если работы производятся летом, при высокой температуре, то армопояс под мауэрлат рекомендуется накрывать полиэтиленом для того, чтобы влага не испарялась и на поверхности не образовывались трещины.

Армопояс – это металлическое сооружение, изготавливаемое своими руками из арматуры.

Его предназначение – повышение прочности несущих стен и сохранение целостности при воздействиях природных условий и во время движения грунта. При строительстве дома монтируется несколько таких поясов. Опалубка для армопояса укладывается с целью создания несущих стен или перекрытий. Она заливается бетоном до полного застывания.

Преимуществом такой опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, небольшие финансовые расходы и легкость демонтажа. Для распалубки потребуется удалить крепежи и снять доски после застывания бетона. В дальнейшем их можно снова собрать и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не отличается от технологии устройства опалубки для фундамента или оконных проемов.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для дома любого типа. Устройство подходит для кирпича, газобетона, бетона.

Армопояс способствует качественному соединению крыши к каркасу здания. В доме из газобетона он крепится при помощи доборных блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле сделать своими руками деревянную конструкцию. Правильно соорудить ее помогает инструкция:

Схема разрез армопояса в опалубке для газоблока

1. Доски с высотой в 30 см присверлить к стене из газобетона.
2. Каждые 50-70 см крепить стяжки для повышения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
3. Внутрь уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативным воздействиям окружающей среды, то подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
4. Арматуру уложить на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
5. Прутья связать проволокой.
6. Залить бетон, утрамбовать и выровнять слой.

Если опалубка устанавливается с целью крепления крыши, то перед заливкой бетона устанавливаются шпильки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Правильно сделать опалубку для армопояса для дома из газобетона помогут специалисты при возникновении трудностей. Перед работой рекомендуется сделать расчеты для предотвращения ошибок и покупки нужного количества строительных материалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной установке конструкции появляется риск поломки и разрыва досок под воздействием бетонного раствора . Чтобы сделать работу своими руками правильно, необходимо учитывать несколько нюансов:

• устройство опалубки состоит из досок, крепить которые необходимо при тщательном контроле над вертикальностью и горизонтальностью конструкции;
• поверхность досок, соприкасаемая с бетоном, очищается и выравнивается;
• для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечки бетона щиты с внутренней стороны обиваются пленкой;
• если пропитать доски отработанным маслом или гидрофобной смазкой, сделать своими руками распалубку будет значительно проще;
• не допускается многократное использование досок. Если они подвергались воздействию атмосферных осадков, то наверняка будут разрушены при повторной эксплуатации;
• несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Такая укладывается путем нанизывания элементов на прутья;
• перед работой стоит сделать выбор между изначальным изготовлением армопояса и опалубкой. В некоторых случаях легче уложить арматуру на блоки из газобетона, а затем уже приступать к сбору деревянной конструкции.

Опалубка для каркаса из арматуры изготавливается самостоятельно без применения дорогостоящих материалов и специальной техники. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. Если в процессе сборки возникли трудности, рекомендуется получить консультацию профессионалов для предотвращения серьезных ошибок, способных повлечь за собой разрушение сооружения.

Армированный пояс из железобетона сооружается по периметру здания.

Основой является каркас, собранный из арматуры. Его заливают жидким раствором бетона. А чтобы бетонная смесь не растекалась, собирается опалубка под армопояс. Разберемся, как правильно нужно собирать эту конструкцию.

Зачем нужно строить армопояс

В каких случаях устройство армопояса является необходимостью? Назначение этой конструкции – укрепление зданий, построенных из газо-или пенобетона, кирпича и других материалов, не обеспечивающих достаточно высокую жесткость конструкции. Устройство конструкции необходимо в следующих случаях:

• если дом строится на мелкозаглубленном фундаменте;
• при постройке зданий на участках, которые имеют значительный уклон;
• если на небольшом расстоянии от строящегося объекта имеется река или овраг;
• при определенных характеристиках грунта на строительной площадке;
• при строительстве в сейсмически активных районах.

Технология строительство домов из блочных материалов предусматривает сооружение нескольких армопоясов, а именно:

• самый нижний армирующий пояс заливается в траншею, выкопанную под фундамент. Армопояс устраивается по периметру и по месту расположения несущих стен;
• следующая укрепляющая конструкция располагается в цоколе здания, его основная функция – распределение нагрузки;

• еще один армирующий пояс устанавливается на уровне расположения перекрытий между первым и вторым этажом. Его функции – стягивание стен и перераспределение нагрузки над оконными и дверными проемами;
• верхний пояс монтируют на уровне потолочного перекрытия верхнего этажа для перераспределения нагрузок, оказываемых крышей.

Для сооружения армопояса своими руками необходимо сначала собрать опалубку. Рассмотрим, как монтируется эта конструкция.

Виды опалубки для армопояса

Монтироваться опалубка для армопояса может разными способами. Основные варианты конструкции – съемная и несъемная. Кроме того, могут быть использованы различные материалы для сборки форм для заливки.

Несъемная

Наиболее простой вариант монтажа – установка несъемной опалубки. Недостатком этого метода является увеличение расходов, так как используемые формы используются однократно и остаются в конструкции пояса навсегда. Для монтажа применяют уже готовые блоки из пенополистирола, хозяевам остается только правильно установить их.

Совет! Применение пенополистирольных блоков является дополнительным утеплением дома, так как голые железобетонные конструкции являются мостиками холода.

Блоки выпускаются в широкой линейке размеров, поэтому легко приобрести материал для строительства опалубки для армопояса любого размера. Собирается конструкция из блоков максимально просто, так как они имеют крепления и соединяются между собой по принципу «паз-шип».

Съемная

Если приобретение готовых блоков для монтажа опалубки не планируется, то можно собрать съемные системы, используя доски. Это съемный вариант, собранная опалубка разбирается после застывания раствора и переставляется на другое место.

Использование переставных конструкций позволяет сэкономить на материалах. Этот вариант более трудоемкий, так как придется самостоятельно монтировать формы. Выполнение этой работы требует внимательности и аккуратности.

Монтаж опалубки

Разберемся, как сделать опалубку для армопояса. Рассматривать будем вариант сооружения съемной опалубки из досок. Монтаж опалубки для армопояса осуществляется так:

• для сборки используют доски шириной 20 мм;
• высота пояса должна составлять 30 см;
• ширина должна быть равна ширине основной конструкции, то есть, ширине фундамента или ширине стены;
• первая доска опалубки прикручивается по периметру укрепляемой детали. Последующие доски устанавливаются сверху, вплотную друг к другу, зазор между досками должен быть минимальным. Доски сбиваются в щиты при помощи брусков. Крепить конструкцию лучше на саморезы, но можно использовать и гвозди;

• для придания форме необходимой жёсткости, бруски по наружной стороне набивают каждые 0,7 метра. Бруски располагают строго вертикально;
• для дополнительного укрепления конструкции устанавливают стяжки из проволоки между параллельными щитами. Располагать стяжки нужно с шагом 0,8-1,0 метра;

• последний этап – проверка качества монтажа. Необходимо убедиться, что стенки опалубки расположены строго вертикально, а сама конструкция достаточно прочная, чтобы выдержать давление, оказываемое бетонной смесью;
• кроме того, нужно убедиться в отсутствии щелей, иначе через них будет вытекать раствор. Широкие щели забивают накладными рейками, узкие – паклей.

Демонтаж опалубки

К разборке деревянных форм следует приступить после затвердевания бетона. Не нужно ждать, когда бетон наберет полную прочность. Демонтировать формы можно, как только раствор застынет сверху.

Разборка не представляют особой сложности. Сначала снимают стяжки из проволоки, затем разбирают конструкцию на части. После очистки и просушки, щиты из досок можно использовать для сборки опалубки на другом участке.

Итак, в некоторых случаях монтаж армопояса является обязательным. Это укрепляющая конструкция, повышающая надёжность здания. Для его сооружения необходимо сначала собрать опалубку. Её можно быстро собрать из готовых пенополистирольных блоков или самостоятельно сбить из досок и деревянных брусков.

При строительстве дома из газосиликатных блоков необходимым условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всего строения. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

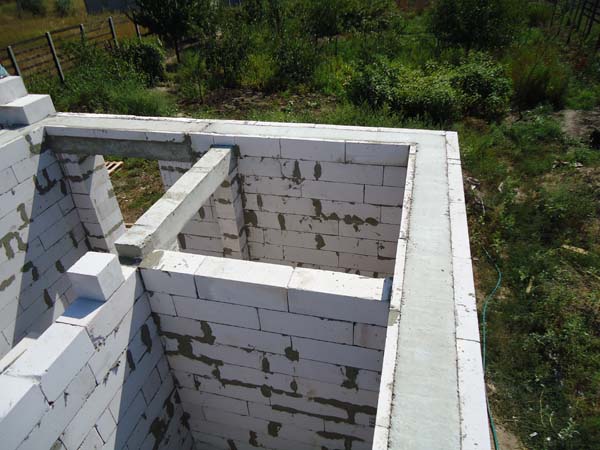

Для чего нужен

армопояс в доме из газобетона

Многие начинающие строители до конца не понимают, зачем нужен армопояс для стен дома. Особенно, если строение одноэтажное. На самом деле, необходимость его возведения исходит из следующих причин:

• Пояс связывает воедино всю конструкцию, являясь своеобразным ребром жесткости. Тем самым повышается сопротивляемость здания ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без наличия такого усиления повышается вероятность образования трещин на стенах.
• Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
• Благодаря армопоясу появляется возможность изготавливать оконные и дверные проемы любой ширины.
• Закрепить стропильную систему на крыше необходимо очень надежно, а газоблоки этого обеспечить не могут.

Размеры армопояса

Размеры армопояса зависят от габаритов самой стены:

• Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.
• Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать ее более 30 см. Это неоправданный расход средств при одинаковой степени защиты. К тому же, будет наблюдаться повышенная нагрузка на стены.
• Толщина армопояса для газобетона может равняться толщине стены, а может быть, меньше.
• Рекомендуется сечение армопояса делать квадратным. Существует правило сопромата: квадратное сечение является более стойким к механическим нагрузкам, нежели прямоугольное.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон. Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

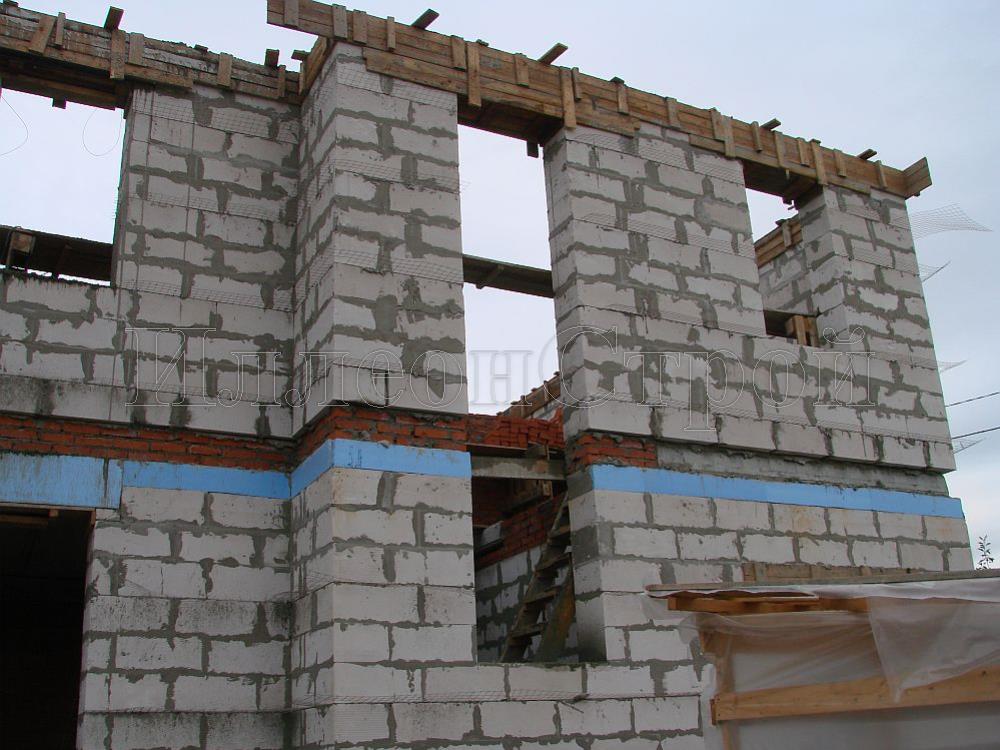

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит наружу здания, требуется возведение обязательной опалубки. Она может изготавливаться из ровных досок, OSB, листов фанеры, ламинированных плит ДСП. Крепится опалубка непосредственно к газобетонным стенам при помощи саморезов по дереву. Если применяются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаков по своей толщине. Тогда ряд блоков, который будет на него укладываться, не изменит геометрию стены дома.

Поверху опалубки крепятся горизонтальные перемычки, фиксирующие ее с обеих сторон. Перемычки прикручиваются саморезами или прибиваются гвоздями через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стены пока что не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стену. После снятия опалубки остается впадина глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Тем самым обеспечивается заливка армопояса за 1 заход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Заливка армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорций раствора:

• Цемент — 1 часть.
• Песок — 3 части.
• Щебень — 5 частей.
• Вода — до густоты.
• Пластификатор — по рекоммендации производителя.

Бетонный раствор перемешивается вручную или при помощи бетономешалки. После этого раствор заливается внутрь опалубки. Используя металлический штырь, бетон уплотняется с удалением из него пузырьков воздуха.

Совет: заливать армопояс рекомендуется за один заход, чтобы не допустить расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхности залитого слоя устанавливают деревянные перемычки. После их снятия поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон окончательно застынет. Опалубку можно будет снять. В течение этих дней армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

О необходимости обустроить армопояс на газобетоне между этажами мы поговорили. А нужен ли такой слой бетона снизу чердачного перекрытия? Не будет ли слишком громоздким дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как данный материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сместится со своего места.

Кроме того, будут укреплены стены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжелят всю конструкцию, поэтому можно не беспокоиться за сохранность стен. Следовательно, армопояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса пояса часто используется всего 2 арматурных прута.

Мауэрлат должен надежно крепиться к армопоясу. С этой целью, еще до заливки бетонного раствора, поднимают вертикально вверх шпильки с гайками. Деревянный брус мауэрлата крепится к бетону именно этими шпильками и сверху фиксируется гайками.

Других отличий у такой конструкции не имеется.

Сделанный по всем правилам бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление усиленного бетонного пояса 2–3 дня, вы продлите срок эксплуатации дома в несколько раз.

Армирующий пояс – обязательный контур жесткости, необходимый для того, чтобы постройка была действительно прочной и долговечной. Он не позволяет «накапливаться» нагрузкам в той или иной части несущих конструкций, а равномерно распределяет их. Благодаря ему усадка нового дома, пучение почвы и другие внешние факторы проходят для стен без последствий – то есть без трещин.

Армопояс из кирпича представляет собой небольшую сплошную кладку, усиленную продольными металлическими стержнями либо сеткой. Конечно, это не полноценный монолит, но во многих случаях такого простого решения оказывается вполне достаточно. Способность армопояса выравнивать нагрузки приходится весьма кстати, если основной материал стен не обладает устойчивостью к деформациям. Изделия вроде газобетона даже при хорошей прочности на сжатие практически не работают на изгиб. Неравномерное приложение силы неминуемо приведет к растрескиванию «по живому».

Армирующий пояс решает эту проблему, принимая основную нагрузку на себя, и не позволяя легким стенам смещаться относительно друг друга при воздействии разнонаправленных или неодинаковых по величине усилий. Также допускается использование кирпича вместо более дорогого бетонного монолита для армирования небольших хозпостроек и домов малой этажности. Он успешно будет противостоять неблагоприятным внешним условиям (сильным ветровым нагрузкам, проседанию или неравномерному пучению грунта), но при этом его куда проще изготовить своими руками – без спешки и необходимости переработать за раз приличный объем раствора.

Еще одна из функций, которую может выполнять армированный пояс – крепление других элементов постройки к коробке на анкера, если стеновой материал сам не способен их удержать. Это общий недостаток всех ячеистых бетонов и керамзитовых блоков. Традиционными методами к ним не пришить даже мауэрлатный брус без дальнейшего разрушения стен. Так что делать разделительную кирпичную кладку в любом случае придется.

Неплохо себя показывает двойной армирующий пояс, укладываемый под подошву и на верхний срез столбчатого фундамента. Сезонные подвижки грунта в этом случае не смогут «играть» опорами, ведь те фактически превратятся в единую ферму, жестко закрепленную двумя связками.

Основные виды разгрузочных поясов

В зависимости от расположения армопояса, он может носить разные названия и брать на себя определенные функции:

1. Ростверк – укладывается между столбчатым или свайным основанием дома и стенами. Однако из кирпича его не строят – слишком ответственный участок.
2. Цоколь – это уже второй уровень разгрузки и армирования, который применяется в строительстве домов на фундаменте из бетонных блоков. Он обеспечивает основанию большую жесткость на подвижных грунтах и также изготавливается из ЖБ. Хотя достаточно распространенным вариантом является кладка из кирпича, выполняющая функции несъемной опалубки под последующую заливку.
3. Разгрузка – промежуточный армопояс под плиты перекрытия, который не только принимает на себя их вес, но и обеспечивает жесткость здания выше одного этажа на каждом уровне. При строительстве из легких бетонных блоков без него не обойтись, и здесь лучшим способом является именно кирпич.
4. Опора под мауэрлат – обязательный элемент дома из газобетона или других пористых блоков, которые плохо воспринимают точечные и разнонаправленные нагрузки. Кроме того, крепление самого бруса с помощью шпилек в таких стенах оказывается ненадежным даже при использовании химанкерования. Здесь армированный пояс для стен из газобетона превращается в некую связку между блоками, с которыми он соединен раствором, и фермой крыши, укрепленной через мауэрлатный брус.

Особенности укладки на газобетон

Как правило, кирпичный пояс делают высотой в 4-7 рядов и в ширину укрепляемой стены. Армирование обязательно выполняется в каждом горизонтальном шве с помощью стальной сетки с ячейкой 3-4 см или жесткой проволоки толщиной не менее 5 мм. Монтаж осуществляется так же, как и в случае с обычными стенами из кирпича:

• со смещением швов в 1/3 длины;
• с тычковой перевязкой в каждом третьем ряду.

Если армопояс для газобетона из кирпича служит опорой для мауэрлата, в кладку можно сразу замуровать вертикальные штыри – металлические резьбовые шпильки диаметром 12-16 мм. Устанавливаются они с шагом 1-1,5 м, а глубина их заделки будет зависеть от толщины бруса – она должна оказаться вдвое длиннее свободного конца под крепление мауэрлата. Впрочем, многие строители советуют сразу вмуровывать обрезки на всю высоту армопояса.

После схватывания раствора на поверхности кладки расстилают рубероид или два слоя толи. Это гидроизоляция, которая защитит сам брус и надстройку из кирпича от скапливания конденсирующейся влаги. Дальше намечается и просверливается в нужных точках мауэрлат, нанизывается на выпуски шпилек и фиксируется на поясе армирования гайками под широкие шайбы.

Поскольку керамика обладает большей теплопроводностью, чем основной стеновой материал, она превращается в некое подобие мостика холода (хотя монолитный железобетон в этом случае проявляет себя еще хуже). Чтобы при дальнейшей эксплуатации здания в зимний период не возникало проблем, можно попробовать «замкнуть» контур ячеистых блоков параллельно с укладкой кирпича. Для этого со стороны помещений выводят тонкую перегородку из ГБ, как бы пряча армопояс внутри газобетонной стены. Если между поверхностями образовался зазор, специалисты рекомендуют его дополнительно теплоизолировать.

Этапы возведения пояса под перекрытие

Если жесткий контур под крышей играет роль разгрузки и надежной опоры для мауэрлатного бруса, его достаточно выложить по периметру коробки дома. Однако применение плит для межэтажных или чердачных перекрытий заставит закрыть рядами кирпича и среднюю несущую стену. Здесь газобетон также может испытывать нагрузки, так что жесткая прослойка для его армирования просто необходима.

Какими бы легкими ни были плиты перекрытия, опирать их непосредственно на ячеистые или керамзитобетонные блоки нельзя. Кладка сможет выдержать их вес, но при изменении направления приложенной силы она начнет разрушаться. Пояс в этом случае служит своеобразным буфером, который распределяет давление плиты на всю площадь стен, предотвращая продавливание несущей конструкции. Отказаться от мощной прослойки из полнотелого кирпича можно, только когда перекрытие выполняется из дерева – здесь обходятся подложкой под балки в один-два блока.

В противном случае армопояс под пустотные плиты строится по всем правилам. Основные этапы работ:

• Первый ряд с помощью раствора сажают непосредственно на газобетон. Если толщина основной стены стандартная (30 см), укладку делают в два кирпича, заполняя промежутки «чекушками».
• Монтаж армирующей сетки по всей линии пояса.
• Укладка второго ряда по той же схеме с последующим усилением.
• Третий ряд кирпича – тычковый. Здесь нужно ориентироваться на внутреннюю плоскость стены. Оставшийся снаружи зазор заполняется либо четвертками, либо кусками минваты, если одновременно возводится утепленный вентилируемый фасад.

Под верхним рядом газобетона, на который размещается пояс под плиты перекрытия, в штробах обязательно должна быть проложена арматура. Это добавит всей конструкции жесткости и обеспечит стенам дополнительную защиту от трещин. Иначе, раз появившись, они поползут ниже.

По приведенной схеме армопояс выкладывается на всю необходимую высоту, после чего на него можно безбоязненно монтировать плиты перекрытия. Анкеровка выполняется стандартным способом для стен из кирпича – с помощью Г-образных металлических скоб. Крепежные элементы для защиты от коррозии закрываются слоем цементного раствора.

Зачем стенам дома армированный пояс, и почему без него не обойтись?

Чтобы обеспечить наилучшую устойчивость современных строительных объектов, а также увеличить эксплуатационный ресурс, необходимо применять специальные технологии. В частности, армопояс – конструкцию из арматуры и бетона, окольцовывающую стены по всему периметру. Применение армопояса помогает снизить износ, вызванный ветрами, осадками и движением грунта.

Пояс из бетона, усиленный металлическими прутьями, дает зданию жесткий каркас, что снижает риск появления трещин, просадки фундамента из-за воздействий температуры и сейсмоактивности.

Изготовление армопояса

Армирование обеспечивается металлической или стекловолоконной арматурой не больше 12 мм в сечении. 4 стержня такой арматуры укладываются на всей протяженности стены дома. Далее арматурой меньшего сечения через каждые 60 см огибают большие прутья, формируя квадратное основание.

Крепить скобы лучше всего проволокой, не допуская сварных швов, которые ослабляют металл и дают риск коррозии. Каркас не должен контактировать с бетонными блоками, для этого используют пластиковые подкладки.

Обратите внимание! Арматуру следует использовать только с ребристыми насечками для более надежного контакта с бетоном.

Целесообразность применения

Зачастую бывает, что недостаточно квалифицированные строители не имеют представления, зачем в одноэтажном доме стены следует кольцевать бетонным армопоясом.

А применение этой технологии дает следующие важнейшие полезные свойства:

• равномерность положения блоков в кладке;
• защита капитальных стен от деформации;
• правильное распределение нагрузки;
• уменьшение риска возникновения трещин;
• снижение влияния неравномерной усадки.

Важно! В усилении особенно нуждаются постройки из ячеистого бетона, чаще других подвергающиеся деформации от изгибающих нагрузок.

Назначения и разновидности армопоясов



Армированные пояса применяются в следующих случаях:

1. В ростверках – как рама на верхних частях несущих свай.
2. Как сейсмопояс для верхних участков стен и перекрытий между этажами.
3. Чтобы равномерно распределить нагрузку от крыши здания на стены.
4. Для укрепления газобетонных и блочных стен.

При постройке малых хозяйственных корпусов применяют кирпичный армопояс на бетонные стены. По всему периметру стен прокладывают примерно 5 рядов из кирпичей. В промежуток между рядами помещается с помощью раствора проволочная сетка из металла.

Толщина проволоки 5 мм, размер получившихся ячеек – примерно 40 мм. Поверх получившейся конструкции можно прокладывать перекрытия или опоры для стропил при креплении крыши.

Итог

Применяя в постройке армированный пояс, можно не бояться ни трещин, ни деформаций, ни просадки грунта. Бетонный армопояс может послужить отличной основой для прочности и продления срока службы блочного бетонного дома до 4 раз.

Армопояс в доме из газобетона

Армопояс в доме из газобетона, кирпича (других блочных материалов) при строительстве служит дополнительной защитой стен и иных несущих конструкций от деформации и подвижек. Другими словами данный пояс ни что иное, как железобетонная конструкция предназначенная для укрепления стен и фундаментов дома от различных нагрузок, которые возникают под воздействием как внешних так и внутренних факторов. К внешним факторам можно отнести, воздействие ветра, подвижки грунта, особенности рельефа участка и конечно же сейсмическая активность земли. К внутренним факторам отнесем перераспределение нагрузки от несущих элементов, соединение столбчатых элементов (фундамент), установку дополнительного крепежа и конструкций.

Для более детального изучения вопроса, рассмотрим процесс монтажа армопояса на примере дома из газобетона. Впрочем данная технология применима и к другим типам домов, где стены могут быть выполнены из кирпича, керамзитоблоков и любых других блочных материалов. Но, в первую очередь определимся с факторами, действующими на стены и разберемся, зачем же нужен армопояс в том или ином случае.

Зачем нужен армопояс в доме

Схема дома из блочных материалов
Для понимания принципа работы армирующей защитной конструкции рассмотрим ее в рамках строительства дома. Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Нагрузки растяжения и кручения могут возникнуть как вследствие осадки здания, при пучении грунта у фундамента, так и по другим причинам. Также это может быть вызвано неправильным расчетом несущей способности, в результате чего стены в различных участках будут получать и сжимающие и более критичные растягивающие нагрузки. К ним данные участки кладки могут быть конструктивно не готовы. Как результат — стены дадут трещину. Добавляя армирование с бетоном вверху кладки между этажами, мы дополнительно защитим стены от разрушений.

Возьмем для примера дом из газобетона и рассмотрим схему. В нижней части практически всегда выполняется железобетонный фундамент, являющийся все тем же защитным поясом. Правильно выполненное снование отлично справляется с нагрузками, поэтому на данном уровне проблем быть не должно. Используя межэтажный армопояс, мы добавляем в конструкцию армирование, которое справляется с напряжениями. При этом сама стена становиться более жесткой и условно работает как двутавровая балка. Монолитный пояс также в разы лучше сопротивляется боковым нагрузкам от ветра и распирающим нагрузкам от кровли. В сумме всех данных свойств повышается и сейсмостойкость дома, что является обязательным требованием любого жилого дома в сейсмоопасных зонах. Мы рассмотрели многоэтажную схему, однако армопояс также применим в одноэтажном доме с мансардой или без нее. В таком случае в связке с фундаментом применяется пояс под мауэрлат.

Армопояс также хорошо перераспределяет точечные нагрузки. Особенно это важно для материалов, которые с локальными точечными нагрузками не готовы работать — это газосиликатные блоки и другие схожие материалы. Поэтому, в доме из газобетона обязательно выполнять армирование под железобетонные плиты перекрытия. Подобный принцип перераспределения нагрузок и у деревянного основания для стропильных ног. Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене нужен армопояс. Подкровельный пояс увеличит как конструкционную жесткость стен, также позволит решить вопросы по креплению конструкций крыши.

Что такое армопояс?

Итак. Для начала выясним, что армопояс — это обязательно замкнутая, железобетонная конструкция, которая является одним из функциональных элементов здания, позволяющая последнему лучше справляться с разнообразными нагрузками и деформациями.

Обратите внимание! Конструкция должна быть не кирпичная, деревянная, а именно железобетонная. То есть, пояса из кирпича, которые так часто можно увидеть в ячеисто бетонном строительстве, не имеют с этими элементами ничего общего.

А сейчас вы узнаете, почему так?

Армопояс способен выполнять сразу несколько задач.

• Создавать горизонтальную плоскость, выравнивая таким образом кирпичную кладку или неровности фундамента.
• Равномерно распределять по несущим конструкциям точечные вертикальные нагрузки.
• Минимизировать ущерб от неравномерных усадочных процессов.
• Нивелировать некоторые строительные ошибки.
• И, наконец, сдерживать горизонтальные усилия, направленные на разрыв стен.

Тогда как с четырьмя первыми пунктами кирпичный пояс хоть как-то, худо-бедно справляется, то уберечь стены от разъезжания физически не может. Любая кладка очень плохо работает на разрыв.

По месту установки строители различают четыре вида армопоясов.

1. Ростверк. Или как его еще называют подфундаментный армопояс. Чаще всего данный элемент изготавливают после установки столбчатого или свайного фундамента, и служит он для объединения отдельных элементов последнего в одну несущую систему, а также для равномерного распределения всех стеновых и эксплуатационных нагрузок. По своему устройству, среди всех армированных поясов — этот самый сложный. Выбор диаметра арматуры, ее шага и марки бетона — является сложной инженерной задачей, требующей точного математического расчета.
2. Цокольный армирующий пояс. Этот заливают для связывания блочного или кирпичного фундамента. Если же имеется в виду монолитная лента или плита, то можно и вовсе обойтись без армопояса. Кстати, данный элемент не столь требователен к математике и изготавливается опытными фундаментщиками без предварительного расчета, просто на глазок.
3. Также довольно простым в исполнении является и междуэтажный армопояс. Он отливается под плитные или деревянные перекрытия и является разгрузочным. В традиционных кирпичных или панельных зданиях подобных элементов не найти.
4. Ну и последний, самый привычный для нас тот армированный пояс, что устанавливается непосредственно под мауэрлат. Именно он первым воспринимает все ветровые и снеговые нагрузки, а также вертикальные и направленные на разрыв усилия, создаваемые самой стропильной системой. Вот его бы мы также советовали изготавливать строго по проекту.

Расчет армированного пояса

Перед тем как начинать необходимые работы по устройству армопояса на стены дома, под балки перекрытия или мауэрлат, следует сделать расчеты нагрузок и определиться с геометрическими характеристиками возводимого защитного элемента.

Каждый конкретный вариант требует индивидуального расчета в зависимости от материала перекрытий, типа балки пояса. Если же обобщить, и взять в качестве примера стандартную коробку из газобетона с деревянными межэтажными перекрытиями, то на изготовление армопояса уйдет минимум затрат и материалов.

По общепринятой практике толщина пояса берется такая же, как и непосредственно толщина самой стены, притом, что его высота в среднем задается от 150 до 300 миллиметров. В качестве образца минимального арматурного каркаса выступает конструкция — по два прута диаметром 10-12 миллиметров снизу и сверху, скрепленных рамками из прута 6-8 миллиметров.

Не менее важный момент, который следует разобрать на этапе проектирования — это защита конструкции от промерзания. В случае последующего утепления наружных стен, армопояс будет защищен и дополнительные теплоизоляционные мероприятия не потребуются. При использовании блоков большой толщины (400 мм. и более), где дополнительное утепление стен можно исключить из-за низкой теплопроводности газобетона, сам армопояс необходимо защитить от промерзания. В качестве утепляющих теплоизолирующих элементов можно применить пенопласт и минеральную вату.

Предварительные работы

Перед тем как начинать необходимые работы по устройству армопояса на газобетонные стены дома, под балки перекрытия или мауэрлат своими руками, следует сделать расчеты и все тщательно подготовить.

Необходимо максимально точно рассчитать все геометрические характеристики возводимого защитного пояса.

По общепринятой практике толщина пояса берется такая же, как и непосредственно толщина самой стены, притом, что его высота в среднем равняется порядка тридцати сантиметров.

На первом этапе работ по устройству армопояса на газобетоне выполняют соответствующую опалубку. Для этих целей следует собрать каркас из досок, высота которых и берется равной высоте пояса.

Также тщательно продумывают каждый этап работ и проводят предварительную разметку по периметру стен. Устройство армопояса одинаково как под балки перекрытия, так и под мауэрлат.

Также следует подготовить все необходимое оборудование и инструмент, которые могут понадобиться в процессе работы. Для приготовления необходимого раствора потребуется бетономешалка.

В процессе работы придется воспользоваться специальной вибровочной машинкой, при помощи которой можно будет устранить все пустоты в растворе.

Также следует запастись достаточным количеством саморезов, крепежей и дистанцеров. Кроме этого, потребуются анкерные болты, их можно заменить шпильками соответствующих размеров.

Следует приобрести кельму зубчатого типа, небольшую киянку и рулетку. Из строительных материалов понадобятся непосредственно сами газоблоки, специальный клей и арматура в достаточном количестве.

Кроме этого под опалубку необходимо приобрести доски и специальную оснастку, а также штроборезы. Для приготовления смеси необходимой консистенции потребуется песок, щебень, вода и, конечно же, цемент.

Подготовив весь необходимый инструмент и компоненты, можно приступать к устройству армопояса своими руками, как показано на видео, размещенном ниже.

Армопояс — основные этапы изготовления

Каркас из арматуры

Сборка каркаса начинается с установки арматуры на верхнюю часть стены. Закладывая необходимо, чтобы она в последующем была утоплена в бетоне как минимум на 40 мм от внешних границ монолитного пояса. Работая с газобетоном для удобства можно вбить в него контрольные отрезки арматуры. И уже к отрезкам крепить каркас с заданным отступом от верха кладки. Для связки арматуры между собой понадобится мягкая вязальная проволока. Чтобы задать габариты каркаса – рекомендуется создать квадрат из четырех штырей либо выгнуть из цельного прута (поперечный хомут). Эти хомуты в первую очередь крепятся к вбитым в стену отрезкам с определенным интервалом — как правило 250-300 миллиметров. Если не вбивать контрольные штыри, то потребуются специальные подкладки — фиксаторы для поднятия самого каркаса. Поэтому продумайте целесообразность того или иного метода. Завершив эту работу, переходим к крепежу арматуры.

Нижний ряд продольной арматуры заводиться в рамки — хомуты и соединяется проволокой. Таким же образом крепиться верхний ряд (продольная арматура должна быть внутри хомута). Как рассматривалось выше необходимый минимум — две арматуры снизу и две сверху. Для дополнительной жесткости количество арматуры и конфигурацию каркаса можно изменить. Естественно это скажется на материальных затратах. Но если это необходимо — пренебрегать расчетом не следует. Также отметим, что длина отрезков или цельных квадратов (поперечных хомутов) связана с толщиной армопояса. К примеру, толщина пояса — 300 миллиметров, тогда габариты поперечных хомутов 220×220 миллиметров (с учетом что и высота пояса также 300 миллиметров). То есть оставляем отступы от краев не менее 40 миллиметров.

Армирование углов пояса

На углах рекомендуется использовать цельные загнутые пруты либо делать дополнительное усиление (Г-образное или П-образное)

Опалубка

Рассмотрим опалубку. Какие варианты при устройстве монолитного пояса в частном доме могут быть:

• Использование заводских или самодельных U-блоков в качестве опалубки.
• Опалубка из газобетонных блоков малой толщины.
• Опалубка из пенопласта полистирольного.
• Щитовая разборная опалубка из досок или фанеры.

	U-блоки из газобетона используются в качестве несъемной опалубки для устройства армированных монолитных перемычек перекрывающих проемы в стенах и перегородках, а также для устройства обвязочных монолитных армированных поясов придающих пространственную жесткость всему зданию и перераспределяющих нагрузку от перекрытий. U-образные блоки являются элементами несъемной опалубки для железобетона. Диаметр арматуры и класс бетона для заполнения U-блока подбираются по расчету, в зависимости от воспринимаемой нагрузки. При выборе в качестве опалубки данных элементов продумайте способ утепления бетонной ленты. Целесообразно утеплить блок снаружи, но если это в определенных случаях невозможно — заложите утеплитель внутрь (учитывая внутренние заводские размеры, это не лучший вариант).
	Опалубка из газобетонных блоков малой толщины при возможной толщине наружной стены 375-400 миллиметров может иметь следующую структуру: Снаружи — блок толщиной в 100-150 мм. Далее по порядку — утепляем армопояс, чтобы отсечь мостик холода. Вместо экструзионного пенополистирола толщиной 50-100 мм можно использовать минеральную вату повышенной плотности, которая применяется в технологии «мокрого фасада». Арматурный каркас. С внутренней стороны стены, в качестве несъемной опалубки используются блоки толщиной 50-100 миллиметров. Оставшееся пространство заливается бетоном. К преимуществам такого типа опалубки относится скорость ее монтажа. Для усиления конструкции можно использовать дополнительно стяжки из брусков или арматуры, соединяющие внутренний и внешний блок.
	Опалубка из пенополистирола выполняет несколько функций: придает форму бетону, защищает его от растекания и в последствии служит превосходным утеплителем. Достоинства такого способа устройства опалубки: Простота сборки опалубки. Выпускаются готовые блоки, в том числе и угловые, стыки. Высокая скорость монтажа. Облегчается укладка арматуры, потому что для нее имеются специальные пазы. Проще контролировать размеры бетонной ленты. Бетон будет затвердевать в опалубке, которая защитит его от быстрого высыхания, резких перепадов температуры. Экструзионный пенополистирол является гидроизолирующим материалом. Может показаться, что эта технология очень дорогая. Но если взять в расчет стоимость утепления, затраты на сборку и демонтаж обычной деревянной опалубки, то разница становится незначительной. Как вариант, можно выполнить данную опалубку не из заводских блоков, а самостоятельно из пенополистирола. Но это будет более трудоемким вариантом.
	Щитовая разборная опалубка из досок или фанеры для армопояса в газобетонном доме наиболее трудоемкая при изготовлении. На первом этапе нужно изготовить из досок щиты. Для этого следует сложить их вместе и соединить между собой с помощью деревянных брусков и гвоздей. На втором этапе производится установка по периметру будущего армированного пояса готовых щитов. Бетонный раствор будет создавать на стенки опалубки давление, поэтому для того, чтобы опалубка не разъезжалась, нужно обязательно скрепить хомутами всю конструкцию.

Заливка бетоном

В целом данный этап не должен вызвать сложностей. Единственное неудобство — доставка бетона на самый верх стены. Качество бетона должен быть не ниже марки М-200 (В15). При самостоятельном изготовлении раствора с использованием цемента марки М-500 поможет следующая пропорция – ведро цемента / три ведра песка / пять ведер щебня. Рекомендуется использовать густой бетон – так он не сильно давит на опалубку. Не следует забывать, что бетон нужно как следует уплотнить. Залив бетон, накройте его пленкой. Таким образом, вы уменьшите испарение влаги. На полное схватывание бетона, как правило, уходит около двух дней, по истечению которых можно снять опалубку (при условии, что она разборная).

Видео: армопояс в доме из газобетона

Данное видео демонстрирует устройство мауэрлатного армированного пояса на стенах из газобетона. Опалубка в данном случае выполнена из дощатых щитов. При просмотре уделите особое внимание соединениям арматуры на углах. Шпильки для крепления кровли лучше дополнительно связать с арматурой каркаса и не тратить силы на бесполезное укрепление в хрупком газосиликатном блоке.

В качестве завершения отметим, что армопояс в доме из газобетона и любого иного блочного материала, перед дальнейшими этапами работ гидроизолируют. Целесообразно это или нет — решать вам. Естественно, рассматривая пояс фундамента, его нужно в любом случае покрывать изоляцией, так как рядом увлажненный грунт. С поясами выше фундамента, при правильном устройстве стен, увлажнения бетона быть не должно. Но все же будет не лишним отделит мауэрлатный пояс гидроизоляцией от деревянных конструкций стропильной системы.

Армопояс в доме из газобетона

Армопояс в доме из газобетона предназначен для увеличения жесткости ограждения. Это монолит из бетона и арматурных стержней, который опоясывает здание по периметру без разрывов. Он позволяет избежать деформации ограждения при подвижках грунта или от веса перекрытий и других строительных элементов.

Для защиты при землетрясениях используется сейсмопояс – это такая же пространственная рама. Основное отличие в том, что антисейсмический пояс работает с плитой и стеной как единый элемент. Для этого он заливается вровень с плитами (в отличие от обычного, на который плиты опираются). При проектировании и строительстве важно знать об особенностях каждого элемента.

Иногда для удешевления строительства дорогой монолитный железобетон пытаются заменить на кирпичную кладку. Армопояс на газобетоне из кирпича устраивают под плиты или под стропила. Но кирпичная кладка не обладает нужными характеристиками, не воспринимает изгибающие или разрывающие нагрузки. Этот элемент неграмотно называть армопоясом, но для простоты в быту такое название используют. Также визуально как армопояс из кирпича на стенах из газобетона выглядит кирпичная кладка, которая используется для несъемной опалубки железобетонного каркаса.

Конструкция армопояса

Для возведения армированного пояса в газобетонных домах производители выпускают специальные U-образные блоки. Они укладываются в верхнем раду стены перед перекрытием или конструкцией крыши. В выемку каждого блока укладывается каркас из арматуры и заливается готовая бетонная смесь. Для удешевления U-блоки иногда заменяют кирпичами или перегородочными блоками. Оны и выполняют функции ограждения и опалубки для бетона. Нет необходимости заливать пояс по всей толщине стены, это удорожает и увеличивает вес конструкции. При использовании кирпичей армированный пояс выглядит так:

1. С внутренней стороны устанавливается съемная опалубка заподлицо с кладкой.
2. С наружной стороны укладывается три ряда кирпича на постель и слой экструдированного пенополостирола или минеравловатных плит в 50 мм.
3. При толщине стены в 400 остается свободное пространство в 230 мм в котором и устраивается монолитный пояс.

Для армирования используют каркас из продольных стержней 12 A-III и поперечной арматуры 8 A-I с шагом 300 мм. Точные габариты каркаса и диаметр стержней выясняют во время расчета, учитывая особенности здания и другие характеристики.

Как сделать армопояс из кирпича по газобетону без использования железобетона? На самом деле такая кладка не является армопоясом, как уже было сказано, и предназначена в основном для защиты непрочных газобетонных блоков при устройстве на них крыши или перекрытий. Как жесткий каркас эта система не работает и от деформаций здание практически не защищает. В таком случае пояс выполняется так:

• Под плиту перекрытия или мауэрлат укладывают 2–3 ряда кирпичей с армированием сеткой. Для армирования используют кладочную сетку 50х50х3 мм или другую, по расчету.
• После высыхания раствора на кирпич монтируют плиты перекрытия.

При выборе конструкции обратите внимание, что газобетон легкий, но не очень устойчивый к излишним нагрузкам материал. Устройство правильных железобетонных каркасов позволить уменьшить вероятность разрушения элементов здания в будущем.

Армопояс

Заливка армопояса в г. Коломне

       Заливка армопояса в г. Коломне представляет собой строительную операцию, которая требует от исполнителя наличия специальных навыков. Его производят с целью укрепить здание, чтобы зафиксировать кирпич в кладке. Пояс выполняется монолитно, и его форма полностью соответствует очертаниям самого строения. Обычно работы проводятся после того, как была завершена кладка последнего ряда материала, не только кирпича, но и пеноблока, газоблока или шлакоблока.

Особенности осуществления работ

       Заливка армопояса в г. Коломна осуществляется профессионалами в короткие сроки, если обратиться в нашу компанию. Основная цель таких работ заключается в укреплении основы для будущей фиксации стропил и закрепления брусьев. Если все сделать правильно, то элементы перекрытия будут максимально надежными, и отлично закрепленными.

       Сам армопояс представляет собой фундамент, который расположен между двумя этажами. С его помощью повышается устойчивость и выносливость будущего объекта. Количество поясов зависит от уровней зданий. К примеру, в двухэтажном здании будут 2 идентичных армопояса. Первый пояс – начинают возводить после того, как завершается возведение нижнего уровня. Второй пояс – начинает обустраиваться после того, как завершена последняя кладка второго этажа, она будет служить основанием для фиксации стропил при обустройстве кровли.

Когда нужен армопояс?

       Далеко не всегда целесообразно прибегать к обустройству армопояса, хотя он и выполняет столь важную функцию. Многие специалисты считают, что в современных условиях это вынужденная мера, так как с его помощью исключается преждевременное разрушение здания, даже если оно выполнено из кирпича. Другие склонны считать, что он обязательно требуется лишь в следующих случаях:

• здание располагается в сейсмоактивной зоне;
• почва под строением может легко просесть или просто существует такая угроза;
• основание конструкции недостаточно углублено;
• дома возводиться в горной местности или условиях сложного рельефа;
• неподалеку расположились водоемы, овраги или другие места скопления воды.

       Качественно выполненный в этом случае армопояс может предотвратить деформацию или смещение стен во время эксплуатации строения, не допустить разрушение здания при землетрясении. Некоторые строители с помощью такой работы выравнивают кладку, ведь после обустройства пояса, все допущенные ошибки в процессе возведения стен нивелируются, конструкция становится более ровной в горизонтальной плоскости. Заливка армопояса в г. Коломне предлагается компанией «ДоммСтрой».

все способы изготовления Правильный армопояс для газобетонных блоков

Как строительный кладочный материал газобетон приобрел популярность лишь в последние десятилетия. Благодаря своим уникальным физическим и эксплуатационным характеристикам этот материал внес существенные коррективы в традиционные технологии строительства. Эти изменения касаются и устройства стропильной системы.

1. Стропильные ноги могут опираться только на армопояс. По своим физическим параметрам он должен гарантировать прочность и устойчивость конструкции.
2. Армирующий пояс необходимо заливать под все полы и потолки. Ни железобетонные плиты, ни балки перекрытий не могут лежать непосредственно на газобетонных блоках.
3. Категорически запрещается закреплять в блоках шпильки крепления мауэрлата или другие несущие элементы конструкции стропильной системы. Они могут быть только в бетонной ленте.

Такие жесткие требования обусловлены очень низкими механическими свойствами газобетонных блоков.

На всех технических характеристиках останавливаться не стоит, только три из них влияют на технологию возведения стропильной системы.Более того, они взаимосвязаны и не могут существовать отдельно друг от друга. Имеется в виду теплопроводность, плотность и физическая прочность.

Низкая теплопроводность – основное преимущество материала, особенно в наше время, когда стоимость энергоносителей постоянно растет. Современные затраты на содержание конструкций в зимний период составляют большие суммы даже для очень состоятельных соотечественников. В связи с этим пеноблоки считаются оптимальным кладочным материалом для строительства энергоэффективных домов.

Низкой теплопроводностью обладают только материалы с низкой теплопроводностью. удельный вес . Самым эффективным теплоизолятором считается воздух, чем его больше, тем меньше энергии теряется. Соответственно, чем больше воздушных камер, тем эффективнее теплосбережение, тем лучше кладка по этому параметру.

Но чем больше воздуха, тем ниже прочность. В результате пеноблоки не выдерживают высоких механических нагрузок, особенно разнонаправленных ударных нагрузок. Среди существующих кладочных материалов прочность газоблоков самая низкая.Все нагруженные конструкции должны иметь максимальную площадь примыкания, только так можно снизить точечные значения усилий и повысить надежность и устойчивость зданий.

Именно эти звенья: низкая теплопроводность — малый вес — недостаточная механическая прочность требуют обязательного применения специального армирующего пояса под мауэрлат.

Цены на газобетонные блоки

Газобетонный блок

Два способа наполнения армопояса

Есть два совершенно разных метода заливки армирующего пояса, каждый из них имеет свои сильные и слабые стороны.

Способ заполнения армопояса	Краткое описание, преимущества и проблемы
	Наряду с обычными блоками компания производит специальные элементы, в том числе U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Эти элементы используются вместо традиционной разборной опалубки. Преимущества специальных блоков в том, что процесс изготовления армирующего пояса происходит намного быстрее и проще.Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости работ, то она практически одинакова во всех вариантах. Но с учетом стоимости потерянного времени специальные блоки считаются экономически выгодными.
	Традиционный способ изготовления различных бетонных конструкций, а не только армопоясов. Для опалубки потребуются строганные доски толщиной не менее 25 мм, планки, метизы и другие материалы для создания надежной конструкции.Монтаж опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается полезная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на основе расчета максимальных нагрузок.

Для изготовления армопояса необходима строительная арматура периодического профиля диаметром 6–8 мм, проволока из мягкого железа и бетон.

Пошаговая инструкция по установке армирующего пояса

Исходные данные. Бетон заливается в специальные U-блоки, арматура из прутьев Ø6мм, в качестве анкеров используются штыри из оцинкованной стали. Изготовление армирующего пояса состоит из нескольких этапов, каждый из которых оказывает большое влияние на конечный результат.

Кладка специальных блоков для опалубки

Шаг 1. Поднимите U-блоки на фасадные стены. Для облегчения работы их рекомендуется сразу выкладывать по периметру здания, так тогда кладка выполняется намного быстрее.Поднимайте блоки очень осторожно, помните, что тонкие стенки откалываются даже при легком ударе.

Шаг 2. Приступить к кладке последнего ряда фасадных стен из специальных блоков. Работа ничем не отличается от алгоритма обычной кладки, постоянно нужно контролировать положение блоков с помощью пузырькового уровня. Толщина раствора составляет примерно один сантиметр.

Раствор следует готовить только из просеянного песка; наличие мелких камней в массе категорически запрещено.

Если весь блок не помещается в ряд, то его следует отпилить. Делается это простой ножовкой по дереву с мелкими зубьями.

Практические советы. Еще до начала кладочных работ нужно изготовить простейшие приспособления для отпиливания пеноблоков.

Такое приспособление значительно облегчает процесс подгонки блоков по размеру. Срез не только ровный, но и всегда под прямым углом, что очень важно при кладке стены.

Шаг 3. Замените вырезанную деталь, при необходимости подровняйте ее плоскости и откорректируйте размеры.

Шаг 4. Соединить угол кладки под армопоясом. В этом месте один блок имеет открытый наружу паз; с перпендикулярной стороны, наоборот, закрыто. Чтобы исправить ситуацию, нужно отпилить часть блока, закрывающую соединение, и вставить его в торец стены.

Таким образом выложите весь ряд блоков по периметру дома, оставьте на сутки для схватывания раствора.

Не нужно терять время, пока стена затвердевает, приступайте к изготовлению армирующего пояса из металлических прутьев и креплению шпилек в блоки.

Подготовка арматуры

Стандартная длина арматуры 6м; для изготовления каркаса требуется четыре стержня. Рассчитать общий метраж и купить металлопрокат.

Шаг 1. Согните все стержни под прямым углом посередине длины. Поднимите их к дому, примерно разложите по периметру здания.

Шаг 2. Сделайте каркасы из армирующего пояса, сторона квадрата 10×10 см. Это значение может быть изменено в зависимости от размеров U-блока.

Важно. При определении размеров ленточной рамы необходимо учитывать, что стержни со всех сторон должны быть залиты слоем бетона толщиной не менее двух сантиметров. Если арматура касается стенок блока, то она не усиливает пояс.

Каркас из арматуры сделать проще, если в качестве шаблона использовать ячейки металлической сетки размерами 10×10 см. Такие ячейки нужно вырезать, при этом оставляя длинные концы по углам. К ним прижимается арматура и фиксируется проволокой.

Шаг 3. Поместите арматурный каркас в пазы блоков, проверьте положение конструкции.

С помощью кусков блоков или специальных пластиковых захватов сделайте необходимые зазоры со всех сторон, включая дно.

Если длины каркаса не хватает, то сращивайте его кусками стержней, можно фиксировать элементы обычными пластиковыми хомутами.

Шаг 4. Установите металлические шпильки для крепления мауэрлата. Рекомендуется использовать шпильки М16 длиной около 33 см каждая. Но можно взять элемент и меньшего диаметра, все зависит от размеров кровли и возможных нагрузок на мауэрлат.

Длина шпилек должна учитывать следующие требования:

• углубление в газоблок не менее 5 см;
• толщина армопояса не менее 15см;
• Мауэрлат толщиной 10-15см;
• высота резьбы под гайку ок.3 см.

Практические советы. При разметке мест установки шпилек необходимо предусмотреть положение стропильных ног. Стропила не должны опираться на них, иначе деревянные элементы придется подрезать. Это не только отнимает дополнительное время, но и негативно сказывается на устойчивости конструкции.

Установка шпилек производится в следующем порядке.

Цены на популярные электрические дрели

Электродрель

В процессе заливки бетона в ленту необходимо постоянно проверять положение шпилек.

Теперь третий этап изготовления армирующего пояса.

Практические советы. Если в будущем возле дома планируется построить террасу, то опытные мастера рекомендуют для ее фиксации сразу закрепить в армирующем поясе металлические шпильки.

Просверлите отверстия в блоках на расстоянии около одного метра, вставьте в них шпильки и закрутите гайки со стороны бетона. Всегда помните, что никакие нагруженные элементы нельзя крепить напрямую к газобетонным блокам, а бетонный пояс решает все проблемы.

Заливка бетоном

Массу можно приготовить самостоятельно в электрической бетономешалке. На одну часть цемента дается три части песка и четыре части щебня. Количество воды зависит от влажности ингредиентов, но примерно соответствует количеству цемента. Если нагрузка на армопояс значительная, рекомендуется увеличить количество цемента на 20-25%.

Этап 1. Приготовьте бетонную смесь. Для улучшения качества в него могут быть добавлены пластификаторы. Они должны использоваться в соответствии с инструкциями производителя.

Шаг 2. Постепенно заливайте арматуру бетоном. Обратите внимание, чтобы рамка не двигалась и не касалась плоскостей блока. Если нет электрического вибратора, уплотнение придется производить вручную. Арматуру рекомендуется немного подвигать, за счет таких подвижек бетон очень плотно сцепляется с периодическим профилем и надежно его держит. А это очень важно для любой железобетонной конструкции, в том числе и для армопояса.

Чтобы не засорить резьбу шпилек, заклейте ее малярным скотчем. Затем его можно легко удалить; нет необходимости очищать резьбу от налипшего бетона.

Шаг 3. Прежде чем бетон начнет затвердевать, отрегулируйте положение стоек с помощью пузырькового уровня. Они должны находиться в строго вертикальном положении, если это условие не соблюдается, то при монтаже мауэрлата возникают большие проблемы.

Шаг 4. Выровняйте бетонную поверхность кельмой и под уровнем, лента должна быть горизонтальной и максимально ровной.

Важно. Вам нужно рассчитать свои силы таким образом, чтобы армопояс был залит по всему периметру в течение одних суток. Если сделать перерыв, то несущая способность конструкции значительно снижается.

Нужно знать, что очень жидкий бетон сильно дает усадку, поверхность может проседать и трескаться. Консистенция смеси для армопояса должна быть такой же, как для заливки мелкозаглубленного ленточного фундамента.

Затвердевание бетона займет около 10-14 дней; в жаркую погоду поверхность армопояса следует обильно увлажнить и накрыть полиэтиленовой пленкой. В домах из пеноблоков рекомендуется монтировать армированный пояс и мауэрлат не только под стропильными ногами, но и по всему периметру. За счет него значительно повышается устойчивость конструкции, она не так негативно реагирует на циклические ветровые нагрузки.

Видео — Армопояс для мауэрлата

Мауэрлат – элемент кровельной системы здания. На эту устойчивую конструкцию, расположенную по периметру стен, опираются стропила крыши. В зависимости от формы крыши крепить стропила можно по-разному . Вы сможете узнать все тонкости и нюансы крепления стропильных ног, а также ознакомиться с пошаговой технологией.

Что такое армопояс на газобетонную стену? Виды, советы как сделать с учетом типа фундамента и ассортимента стеновых материалов.Назначение и характер взаимодействия данного конструктивного элемента со стеной из газоблоков.

Одним из преимуществ стеновых блоков из газобетона является большой размер элемента. Но это чревато уязвимостью кладки к неравномерным осадкам фундамента. При этом может произойти не только раскрытие вертикального шва, но и разрушение лежащих выше блоков. Это связано с тем, что газобетон очень плохо противостоит изгибающим и растягивающим нагрузкам.

Для чего нужен армопояс по газобетону?

Армопояс по газобетону — элемент армирования сплошной стены. Он, в свою очередь, принимает на себя нагрузку, возникающую от неровной постройки. Обычно кладку выполняют из штучных блоков, соединенных тонкими клеевыми швами. Преимущество армированного пояса в том, что он изготавливается из монолитного бетона, который армируется продольной и поперечной арматурой.

Бетон имеет очень высокую прочность на сжатие.Арматура, в свою очередь, отлично работает на растяжение. Железобетон способен выдерживать колоссальные нагрузки на изгиб, превышающие нормативные – без деформаций. Стена над армопоясом испытывает нагрузки, соответствующие незначительным деформациям пояса. Поэтому он не трескается и не разрушается. Это как-то мощно.

Как делается на легкобетонных блоках

Устройство пояса, армированного арматурой на стенах, в котором штучный камень скреплен толстым слоем раствора, вполне очевидно.А вот газобетонную стену кладут на тонкий клеевой слой. В него нельзя утопить толстую арматуру. Поэтому армопояс для газобетона изготавливают в виде отдельного конструктивного элемента, составляющего монолитный участок стены из блоков.
Возникает проблема при значительной разнице в градиенте теплопередачи между бетоном и газоблоком. Благодаря этому монолитный пояс станет не просто мостом, а воротами холода.

Важная часть армопояса на газобетоне находится снаружи.Уменьшает ширину элемента. Производители газоблоков предлагают коробчатые элементы. Они разработаны специально для целей теплоизоляции, но можно обойтись и без традиционных теплоизоляционных материалов, например:

• пенополистирол листовой;
пенополиуретан
• ;
• жесткая базальтовая или каменная вата.

Минимальная толщина утеплителя должна быть десять сантиметров, это при наименьшей теплопроводности.Таким образом, ширина пояса будет равна толщине стены за вычетом утеплителя.

Где сплошная арматура стен из газобетона

Наиболее ответственными участками стены в габаритах одного этажа являются первый ряд блоков и последний. На него укладываются элементы пола или крыши. Если вы определились с их устройством, то газобетонная стена должна иметь как минимум два армированных пояса. Как и конструкция армирования стен – должна быть легче.Высота сечения пояса принимается в зависимости от его конструкции и почвенных условий.

С учетом нагрузки на стены

При использовании стандартных коробчатых элементов высота пояса будет равна их глубине. В остальных случаях необходимо иметь в виду, что чем больше высота сечения элемента, тем большие изгибающие нагрузки он воспринимает без деформации. Например, нижний армопояс на газобетоне вдоль ленточного сборного фундамента можно сделать выше, на двадцать – тридцать сантиметров.Верхний пояс, распределяющий в основном нагрузки от элементов перекрытия или кровли, может иметь минимальную толщину, (достаточную для укладки одного слоя арматуры).

Если за основу газобетонной коробки принимают монолитную железобетонную плиту, мелкозаглубленный фундамент с верхним и нижним армированием, железобетонный ростверк из свай или монолитную ленту с арматурным каркасом в верхнем сечении. То есть нет необходимости устраивать нижний пояс стеновой арматуры. Достаточно усилить верхний срез под потолком пола.

Устройство монолитной бетонной балки, не являющейся сплошным контуром, например, в среднем сечении стены, ломаной, также не имеет смысла. В этих местах необходимо провести конструктивное армирование кладки с помощью сетки и специальных каркасов для кладки в тонкий слой раствора, либо заглубив арматуру в щелевые трубы газоблоков. Это армирование не создает непрерывный пояс.Но в то же время значительно повышает устойчивость кладки к местным нагрузкам и местным деформациям.

Устройство армопояса по газобетону

Конструкция выполнена из бетона марки М-200 и выше и арматурного проката периодического профиля, диаметром 12 миллиметров. Из них собирается каркас, соединенный поперечной арматурой диаметром 4-6 миллиметров. Каркас состоит из верхнего и нижнего ряда стержней с зазором по высоте 10-15 сантиметров.Их размещают в одной плоскости, с шагом в поперечном направлении около десяти сантиметров. Прутья укладываются по длине внахлест вязальной проволокой с нахлестом около пятнадцати сантиметров. К ней же они крепятся, с элементами поперечной арматуры.

Ремень может быть выполнен из одного слоя арматуры. Это можно сделать без сборки решетчатого прогона, а только соединив стержни продольной арматуры с поперечными. В точках поворота и излома контура стены стержни перекрываются и соединяются в точках пересечения.

Укладка каркаса в опалубку

Каркас укладывается в опалубку или полость коробчатого блока. В этом случае необходимо предусмотреть зазор между наружной гранью любого армирующего элемента и внутренней гранью полости или опалубки. Она должна быть не менее трех-пяти сантиметров. Это необходимо для создания , который предотвратит коррозию арматуры. Облегчить эту задачу помогут специальные пластиковые элементы в виде опорных столиков и звездочек.Они позволят закрепить стержни на необходимом расстоянии от опалубки. Их можно приобрести у всех поставщиков, торгующих материалами для бетонирования.

Установить в опалубку арматурный каркас и, при необходимости, теплоизоляционный фасадный слой. Далее нужно залить его бетоном, тщательно утрамбовывая. Применение вибробулавы ограничено незначительной глубиной армопояса на газобетоне. В него можно установить необходимые закладные детали. Например, для монтажа мауэрлата или крыши.Выровняйте поверхность уложенного материала с помощью правила и кельмы.

После достижения исходной прочности бетона в течение двух-трех дней рабочий цикл можно продолжить. Примерно через неделю опалубку можно снимать. В жаркую погоду бетон несколько раз проливают водой и защищают полиэтиленом. При замерзании бетон защищен от замерзания.

Аналогичным способом изготавливают монолитные перемычки над оконными и дверными проемами, с той лишь разницей, что вместо подстилающего слоя кладки используют низ опалубки, который закрепляют в проектном положении.

Устройство армопояса повышает прочность несущих стен и устойчивость всей конструкции к различным нагрузкам: неравномерной усадке грунтов и объекта, ветровым воздействиям, сейсмическим колебаниям и перепадам температур.

Устройство Армопояс фото

Опалубка для армопояса. Виды и способы устройства

Армопояс представляет собой монолитную железобетонную конструкцию. Лента имеет кольцевой контур, оседает на стенки и не имеет разрывов (зазоров) в своем теле.Решение вопроса: как правильно сделать армопояс начинается с устройства опалубки. Самый доступный материал для опалубки – доска. Опалубку для армопояса делают либо из отдельных досок, либо из готовых деревянных щитов, соединенных друг с другом снаружи деревянными обрезками. Снизу доски крепятся к стене саморезами. Сверху противоположные стенки опалубки соединяются деревянными стяжками (на гвоздях). Шаг стяжек 80 см, но не более 100 см.

Армопояс своими руками

Выполняя армопояс своими руками, можно использовать и другой вариант его создания, в котором опалубкой служат не деревянные конструкции, а П-образные блоки из газобетона. Блоки желоба укладываются той же ширины, что и стена, и имеют полость внутри для укладки связанного арматурного каркаса и бетона. Особенно выгодно устраивать пояс с такой «опалубкой» вдоль наружных стен, ведь боковые стенки П-образных блоков выполняют функции утепления и исключают образование «мостиков холода».Недостатком лотковых блоков является высокая цена.

Как сделать армопояс качественно

Геометрические и технические характеристики монолитных конструкций определяются расчетным путем. Обычно ширина пояса равна ширине стены, 30-50см. Так как опора сборного или монолитного перекрытия на стены составляет всего 120 см (на практике — 150-200 см), то исходя из этого ширину пояса можно принять за меньший размер. Рекомендуемая высота армопояса 30см.

В коттеджах, где планируется создание светлых полов, допускается установка в пояс плоской рамы. Каркас лестницы готовится прямо на стене, прямо в опалубке. Состоит из 2 стержней (3 стержня для широкой стены) периодического профиля (диаметр по расчету), соединенных между собой поперечными стержнями. Шаг стержней 50 см. Армопояс под плитами перекрытия несет более высокие нагрузки. Поэтому каркас делают объемным из 4 или 6 продольных арматурных стержней и связывают поперечными проволочными хомутами.

Армопояс на газобетоне

Каркас со всех сторон должен иметь защитный слой бетона 4-5 см. Снизу его укладывают на подпорки из кирпичной или бетонной крошки. Следует отметить, что армопояс устраивается на газобетоне не только по наружным стенам, но и по несущим внутренним стенам. А если по длине стены поперечные стержни и хомуты можно соединить вязальной проволокой, затем по углам конструкции и в местах ответвлений каркаса к внутренним несущим стенам соединение продольной арматуры и поперечных элементов выполняют сваркой.Рамка уровня устанавливается строго горизонтально.

Армопояс под мауэрлат

При устройстве стропильной конструкции кровля, ее нижний ряд — мауэрлат, крепится к несущей стене с помощью специальных анкеров и шпилей. Сама стропильная система создает распирающую нагрузку, что может привести к деформации стен. Армопояс под кровлей обеспечивает прочность стен, стабильную жесткость кровельной системы. Он будет выполняться так же, как и при монтаже монолитного пояса внахлест.Армопояс под мауэрлат служит как для распределения нагрузки на всю поверхность стены, так и для закладки в нее крепежных элементов для самого мауэрлата.

Как заправить армопояс

Задача: как залить армопояс решается на завершающем этапе устройства монолитной конструкции. Для заливки можно использовать готовую товарную бетонную смесь марки М200 (В15). Другой вариант – изготовление бетона на строительной площадке. Цемент М400, песок и щебень берутся в пропорции 1:3:5.Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешивается. Важно, чтобы бетон заливался в опалубку непрерывно, а не частями. Для удаления пузырьков воздуха из смеси после заливки бетонной смеси вибрируют или интенсивно прокалывают бетон по всей длине ленты куском арматуры.

Армопояс для кирпичного газобетона

На практике как вариант усиления стеновых конструкций иногда делают армопояс для газобетона из кирпича. Представляет собой обычную полнотелую кирпичную кладку, усиленную арматурой. Армирование осуществляется кладочной сеткой из проволоки: 4-5мм через каждый ряд кладки по высоте. Раствор используется цементно-песчаный в пропорции 1:4. Высота кирпичного пояса берется от 20 см до 40 см. Ширина пояса может соответствовать ширине стены, а может быть уже. Конечно, армопояс из кирпича нельзя назвать равноценным по прочностным характеристикам поясу из железобетона.Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или для возведения подсобных помещений и хозяйственных построек.

Утепление армопояса

Чтобы армированный пояс не стал «мостиком» холода и во избежание образования на нем конденсата необходимо утеплить армопояс. Поэтому монолитный или кирпичный пояс, чаще всего, выполняют не на всю ширину стены, а с отступом от ее внешнего края.Важно выдерживать минимальную ширину армированного пояса равной 20 см для бетона и 25 см для кирпича. Образовавшиеся продольные ниши заполняются теплоизоляционным материалом, представляющим собой уложенные на ложках (10 см) блоки-перегородки из газобетона, пенополистирольные плиты и другие материалы.

Армированный монолитный или кирпичный пояс придает строительным конструкциям дома из газобетонных блоков повышенной прочности. А для всех домочадцев он становится гарантом безопасного, долгого и счастливого пребывания в новом доме.

Для строительства дома используются различные материалы, которые имеют свои функциональные характеристики. Одним из вариантов строительных материалов являются газобетонные блоки. Достоинств у материала достаточно, но на определенных этапах и местах укладки его необходимо укреплять. Вспомогательным элементом в процессе является сооружение железобетонного пояса.

Что такое армопояс?

Является закрытым конструктивным элементом здания из монолитного железобетона, точно повторяющим контуры здания по всему периметру. Его можно использовать как для несущих стен, так и для внутренних стен. Армирующий пояс имеет и другие названия, такие как сейсмический и разгрузочный.

Для чего он нужен?

• Повышает уровень стойкости стен здания от вредных атмосферных воздействий.
• Газобетонные блоки под давлением кровли могут подвергаться некоторой степени деформации от сильного давления на них, а армопояс придает жесткость всей конструкции.
• В случаях строительства дома на участке с рыхлым грунтом или в сейсмоопасной зоне возможны трещины стен от неравномерной усадки фундамента.Разгрузочная лента способствует равномерной усадке.
• Блоки имеют хрупкую конструкцию и при возведении кровли не рекомендуется крепить к ним брус анкерами, т.к. точечная нагрузка превышает показатели устойчивости. Качественной основой для этого является армопояс.

Что это?

Конструктивный элемент здания — армопояс, представляет собой металлический каркас (в виде различных геометрических фигур — параллелепипеда, квадрата), заполненный бетоном или клеевой смесью. После полного застывания бетона конструкция становится монолитным образованием с основанием (блоки из газобетона) и допускает дальнейшие строительные работы.

Способы устройства армопояса

1. Самый распространенный способ сооружения армирующего пояса – крепление непосредственно к стенам здания.
2. Опалубкой для железобетонного пояса могут быть специальные П-образные формы из газобетона, в которых процесс возведения каркаса и заливки бетона не отличается от способа с использованием деревянных планок.С одной стороны, это быстро и удобно, а с другой – очень дорого.
3. Армирующий пояс можно выполнить с помощью, но используя в качестве жесткого крепления армирующую сетку.

Виды армопояса

Для каждого этапа строительства здания существует свой тип армирующего пояса – все зависит от необходимости их использования:

• Фундаментный пояс ().
• Фундаментный пояс (сейсмический).
• Межэтажный пояс.
• Основной пояс для сооружения кровли, для крепления.

Необходимые материалы и инструменты

Инструменты:

• Бетономешалка.
• Деревянные доски и гвозди.
• Лопата — штык и «червяк».
• Ручная пила или электролобзик.
• Молоток.
• Сварочный аппарат и электроды.
• Плоскогубцы.
• Строительный уровень.

Материалы:

• Песок.
• Цемент марки М400-500.
• Ликвидация.
• Металлические стержни диаметром 10-12мм.
• Проволока вязальная (резинка).

Монтаж армопояса на газобетон

Сооружение армирующего пояса – процесс непростой и требующий определенных навыков. Следует учитывать все параметры и правильно выбирать материалы. Он состоит из нескольких этапов:

• Опалубка строительная.
• Изготовление и установка арматурного каркаса.
• Заливка бетона.

Подробное пошаговое руководство

Опалубка строительная

1. Для возведения деревянной опалубки вам потребуются деревянные планки различной ширины, но толщиной не менее 20 мм, чтобы предотвратить возможное распирание в сучковатых местах. Если есть возможность, можно использовать деревянные щиты.
2. Нижняя часть досок крепится непосредственно к газобетонным блокам.Через доски можно забить длинные гвозди (150-180 мм) или закрутить саморезы.
3. Следующие доски крепятся к исходному основанию путем соединения их между собой обрезной доской с внешней стороны по длине (перпендикулярно).
4. Идентичные стыки досок происходят с внешней и внутренней стороны стен по всему периметру.
5. В процессе возведения опалубки необходимо постоянно проверять уровень верхней плоскости досок, т.к. это граница будущей бетонной смеси.Перепады плоскости относительно нулевой отметки от уровня грозят дополнительными строительными работами.
6. Для предотвращения растекания параллельных плоскостей деревянной опалубки в разные стороны от давления бетона при заливке бетона между ними устанавливаются перемычки. Шаг перемычек должен быть 800-1000мм.

Изготовление и установка арматурного каркаса

1. Следует отметить, что возведение металлического каркаса происходит непосредственно в опалубке, т. к. разместить каркас в собранном виде невозможно из-за перегородок и значительного веса самой конструкции.
2. Чтобы каркас находился в «подвешенном» состоянии и его элементы не соприкасались с газобетонными блоками, под него укладывают остатки кирпича или другой строительный мусор.
3. Расчет боковых элементов металлического каркаса (стержней жесткости) предполагает отступ от опалубки по 50 мм с каждой стороны.
4. Для начала процесса на дно опалубки укладывают параллельно два длинных металлических стержня, между которыми приваривают сужения (соединители). Если сварочный аппарат не используется, стыки стягиваются бандажной проволокой.
5. Стержни привариваются или привязываются перпендикулярно к созданной базовой «лесенке». Для создания полноценного армирующего «каркаса» — верхняя часть крепится к стержням аналогично нижнему варианту.
6. По всей длине каркаса и особенно по углам здания арматуру следует усиливать дополнительными примыкающими стержнями. Чем больше перемычек и дополнительных элементов в кадре, тем лучше.

Заливка бетона в металлический каркас

Перед началом заливки построенного каркаса — необходимо убедиться, что мощности бетономешалки, количества материалов для бетона — достаточно, чтобы не было зазоров.Ведь главным условием создания качественного пояса является бесперебойность подачи (заливки) бетона. Если процесс соответствует технологии, в армопоясе никогда не появятся трещины и гарантирована целостность конструкции.

Бетонные компоненты:

• Цемент М400-500.
• Песок.
• Дробное просеивание (5×6 или 5×7мм).
• Соотношение пропорций 1:3:5 плюс вода в необходимом количестве.

Приготовленный раствор постепенно заливается в опалубку и для предотвращения образования «воздушных подушек» на поверхности необходимо пройтись ручным инструментом-виброплитой. С его помощью бетонная смесь проникнет во все части опалубки.

Залитую бетонную опалубку нельзя демонтировать в первые двое суток (естественное сцепление смеси). По истечении срока демонтаж необходим, но приступать к дальнейшим работам нельзя, т.к. окончательная прочность армопояса достигается через 15-20 дней после заливки.

Современные цены

• 1 п.м. прутка (12мм) — 80-100 руб.
• Перевязочная проволока (100м) — 250-300 руб.
• Песок (1000кг) — 800руб.
• Скрининг (1000кг) — 1700руб.
• Цемент (50кг) — 450-500 руб.

В соответствии с действующим курсом рубля — цены могут меняться и цены условны. Также необходимо учитывать, что если работы выполняются путем найма специализированных рабочих, к общей смете на заготовку материалов следует прибавить — +45-50% к их заработной плате.

Размеры/толщина армопояса

В соответствии с установленными нормами толщина пояса соответствует ширине стены возводимого здания (30-60 см). Высота пояса может варьироваться, но строители рекомендуют 25-35см.

Изменения габаритов вполне допустимы, т.к. здания имеют разные характеристики, и только армопояс может гарантировать прочность стен.

Газобетон без армопояса

В 95% случаев не рекомендуется возводить здания без укрепления их стен армирующим поясом, т. к. срок службы значительно сокращается.При малейших вибрациях, вызванных усадкой грунта или природными явлениями, здания слегка деформируются и трескаются в стенах (это сквозняк).

Чем заменить?

Учитывая тот факт, что железобетонная конструкция (армопояс) является достаточно дорогим конструктивным элементом при строительстве дома, ее можно заменить менее дешевым кирпичом. Как правило, используется он, который в процессе кладки выполняет две функции – придание эстетичного вида и армирование газобетонных блоков.

Чем заменить?

Вместо железобетонной конструкции можно использовать кирпичную кладку. В этом процессе качество кирпича не имеет значения, ведь в дальнейшем его поверхность будет облагораживаться – оштукатуриваться.

Армопояс выполняется как обычно, но с одним дополнением — между рядами укладывается металлическая сетка(0,5-07мм). Таким образом предотвращается возможность малейшего смещения (деформации) между кирпичами. Этот способ может на 70% эквивалентен настоящему армопоясу, но придаст уверенности.

• Не рекомендуется выполнять работы по заливке бетонного слоя при температуре ниже -5-10°С.
• Все работы должны выполнять мастера-строители, а не «шабашники».
• Необходимо следить за качеством материалов и их соответствием ГОСТу (предоставляется производителем).

Заключение

Строительство дома из газобетонных блоков — ВСЕГДА должен быть оборудован армопоясом, а в некоторых случаях и не одним.Такой пояс надолго сохранит целостность здания.

Армопояс представляет собой монолитную железобетонную конструкцию, проложенную по периметру всего здания с целью повышения устойчивости конструкции к внешним и внутренним нагрузкам. Это может быть усадка дома, природные явления, внутренняя отделка и многое другое, что вызывает деформацию стен. Армопояс для газобетона обычно устанавливается между этажами под балки перекрытия и непосредственно под кровлю, это необходимо для того, чтобы стены выдерживали вес кровли и не образовывались щели.

Считается обязательным при строительстве дома из газобетонных блоков, по нескольким причинам:

• При возведении стропильной конструкции крыши для крепления мауэрлата к стене используются анкеры и шпильки. В результате возникает точечная нагрузка, которую газобетон не выдерживает.
• Если укладывать балки стропильной системы прямо на газобетон, без создания армированного пояса, это может привести ко многим проблемам. При малейшем отклонении уровня крыши появятся трещины.
• Сейсмопояс представляет собой жесткий каркас, который также равномерно распределяет нагрузку на весь дом. Это важно, когда в стропильной системе используются висячие стропила.

Чтобы конструкция была прочной и долговечной, разгрузочную ленту нужно делать последовательно, соблюдая при этом множество правил.

Материалы, инструменты, последовательность работ

Для создания такого устройства вам потребуются следующие материалы:

• Вода.
• Газоблоки, например.
• Доски.
• Арматура.
• Камень.
• Бетонная смесь.
• Нетто.
• Осколки кирпича или щебня.
• Изоляция.
• Штроборезы электрические и ручные.
• Сечения.
• Оснастка из газобетона.

Также понадобятся следующие инструменты:

• Рулетка.
• Саморезы.
• Молоток.
• Анкерные болты или шпильки.
• Вибромашина.
• Бетономешалка.
• Зубчатый шпатель.
• Уровень.
• Распорки, крепежные детали.

Сначала нужно произвести точный расчет. Обычно толщина сейсмического пояса равна или уже стены, а высота составляет 30 см. В зависимости от размеров дома и нагрузки рассчитывают диаметр арматуры и ее необходимое количество.

Опалубка

Для заливки конструкции бетоном используется съемная опалубка, чаще всего изготавливается из досок, толщина которых 2 см и более. Подойдут и U-блоки, кирпичи, но мы остановимся на классическом варианте.

Арматура укладывается и крепится в опалубку, которая заливается бетонным раствором, ее несложно приготовить своими руками с помощью бетономешалки, ведь раствора понадобится большое количество.

Для обустройства опалубки обычно используют вязальную проволоку и распорки, которые изготавливаются из дерева длиной 15 см. Простым вариантом опалубки считается каркас из досок. Они сращены между собой снаружи кусками дерева.Сверху короб нужно соединить поперечными стяжками, чтобы он выдержал заливку бетона и не разрушился. Нижнюю часть всей деревянной конструкции необходимо прикрутить к стене саморезами. В результате всех работ должна остаться ниша, которая заполняется утеплителем. Это необходимо для того, чтобы потери тепла через разгрузочную ленту были минимальными.

Арматурный каркас

Каркас комплектуется несколькими способами: парой стержней или четырьмя (тогда в разрезе он будет иметь вид квадрата). Вы можете рассчитать это исходя из того, какая будет нагрузка. Если в здании нет тяжелых бетонных перекрытий, то может быть достаточно двух стержней. Не рекомендуется использовать сварку для крепления арматуры. Лучше всего связать его специальной проволокой прямо в опалубке. Сделать это можно заранее, но поднять такую ​​конструкцию в собранном виде будет проблематично. Каркас должен располагаться ровно, это проверяется уровнем. Важно, чтобы арматура отступала от стенок опалубки не менее чем на 5 см.

Большое значение имеет правильное заполнение разгрузочной ленты, она монолитна, поэтому заполнять ее нужно за один раз. Многие заказывают готовый бетон, но он должен иметь марку не ниже М200. При приготовлении раствора своими силами необходимо смешать щебень, песок и цемент, в пропорции 5:3:1, и довести раствор до нужной консистенции добавлением воды, лучше всего арендовать бетономешалку .

Самое главное, что бетон заливается только один раз, много слоев заливать нельзя. Если нет возможности сразу приготовить необходимое количество раствора, то устанавливаются вертикальные отсечки. Когда очередная порция будет готова к заливке, перегородку убирают, а место стыка нужно обильно смочить водой.

Для удаления пустот, которые могли образоваться внутри смеси в опалубке, обычно применяют штыковой метод – несколько раз протыкают раствор куском арматуры. Когда все будет сделано, нужно подождать 3-4 дня и разобрать опалубку.

Чтобы быстро и качественно создать армопояс, главное понять, как правильно его армировать. Все можно сделать за несколько дней, в большей степени это зависит от профессионализма и количества рабочих. Армирование стен из газобетонных блоков иногда обязательно; без монолитного пояса конструкция может быстро разрушиться.

Армопояс в доме из газобетона, кирпича (других блочных материалов) при строительстве служит дополнительной защитой стен и других несущих конструкций от деформаций и подвижек. Другими словами, этот пояс представляет собой не что иное, как железобетонную конструкцию, предназначенную для укрепления стен и фундамента дома от различных нагрузок, возникающих под действием как внешних, так и внутренних факторов. К внешним факторам относятся воздействие ветра, подвижки грунта, особенности рельефа участка и, конечно же, сейсмическая активность земли. К внутренним факторам относятся перераспределение нагрузки от несущих элементов, соединение столбчатых элементов (фундамента), установка дополнительных креплений и конструкций.

Для более детального изучения вопроса рассмотрим процесс монтажа армопояса на примере дома из газобетона. Однако эта технология применима и к другим типам домов, где стены могут быть выполнены из кирпича, керамзитоблоков и любых других блочных материалов. Но, прежде всего, определимся с факторами, действующими на стены, и разберемся, зачем нужен армопояс в том или ином случае.

Зачем нужен армопояс в доме

Чтобы понять принцип работы армирующей защитной конструкции, рассмотрим ее в рамках строительства дома. Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Растягивающие и скручивающие нагрузки могут возникать как в результате осадки здания, при пучении грунта в основании, так и по другим причинам. Также это может быть вызвано неправильным расчетом несущей способности, в результате чего стены на различных участках будут получать как сжимающие, так и более критические растягивающие нагрузки. Эти участки кладки могут быть конструктивно к ним не готовы. В результате стены будут трескаться.Добавляя армирование бетоном по верху кладки между этажами, мы дополнительно защитим стены от разрушения.

Возьмем, к примеру, дом из газобетона и рассмотрим схему. В нижней части почти всегда выполняется, что еще тот же защитный пояс. Правильно выполненная деформация хорошо справляется с нагрузками, поэтому проблем на этом уровне быть не должно. С помощью межэтажного армопояса мы добавляем в конструкцию усиление, способное справиться с нагрузками. При этом сама стена становится более жесткой и условно работает как двутавр. Также монолитный пояс во много раз лучше противостоит боковым нагрузкам от ветра и распирающим нагрузкам от кровли. В сумме всех этих свойств повышается и сейсмостойкость дома, что является обязательным требованием для любого жилого дома в сейсмоопасных районах. Мы рассматривали многоэтажную схему, однако армопояс применим и в одноэтажном доме с мансардой или без нее.В этом случае совместно с фундаментом используется пояс для мауэрлата.

Армопояс также хорошо перераспределяет точечные нагрузки. Особенно это важно для материалов, не готовых к работе с локальными точечными нагрузками – это газосиликатные блоки и другие подобные материалы. Поэтому в доме из газобетона обязательно нужно выполнять армирование железобетонных плит перекрытия. Похожий принцип перераспределения нагрузок и у деревянной основы для стропильных ног.Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене, необходим армопояс. Подкровельный пояс повысит как конструктивную жесткость стен, так и позволит решить вопросы крепления стропильных конструкций.

Расчет армированного пояса

Армопояс — основные этапы изготовления

Арматурная рама

Сборка каркаса начинается с установки арматуры на стенки верхней части.При укладке необходимо, чтобы впоследствии он был заглублен в бетон не менее чем на 40 мм от внешних границ монолитного пояса. Работая с газобетоном, для удобства в него можно вбить контрольные отрезки арматуры. И уже к отрезкам прикрепить каркас с заданным отступом от вершины кладки. Чтобы связать арматуру между собой, понадобится мягкая вязальная проволока. Для установки размеров каркаса рекомендуется создать квадрат из четырех штифтов или согнуть из цельного стержня (поперечный зажим).Крепятся эти хомуты в первую очередь к вбитым через равные промежутки в стену секциям — обычно 250-300 мм . Если не вбивать контрольные штифты, то потребуются специальные накладки — хомуты для поднятия самой рамы. Поэтому подумайте о целесообразности того или иного метода. Выполнив эту работу, переходим к крепежу арматуры.

Нижний ряд продольной арматуры наматывается на каркасы-хомуты и связывается проволокой. Таким же образом крепится верхний ряд (продольная арматура должна быть внутри хомута).Как обсуждалось выше, необходимый минимум — два фитинга внизу и два вверху. Для дополнительной жесткости можно изменить количество арматуры и конфигурацию каркаса. Естественно, это скажется на материальных затратах. Но если это необходимо, пренебрегать расчетом не стоит. Отметим также, что длина отрезков или сплошных угольников (поперечных хомутов) связана с толщиной армопояса. Например, толщина ремня 300 миллиметров, тогда размеры поперечных хомутов 220Х220 миллиметров (с учетом того, что высота ремня тоже 300 миллиметров).То есть оставляем отступы от краев не менее 40 миллиметров.

Опалубка

Рассмотрим опалубку. Какие варианты установки монолитного пояса в частном доме могут быть:

• Использование заводских или самодельных U-образных блоков в качестве опалубки.
• Опалубка из.

Блоки U-образные из газобетона применяются в качестве несъемной опалубки для устройства армированных монолитных перемычек, перекрывающих проемы в стенах и перегородках, а также для устройства монолитных армированных обвязочных поясов, придающих пространственную жесткость всему зданию и перераспределяющих нагрузка от полов.П-образные блоки являются элементами несъемной опалубки для железобетона. Диаметр арматуры и класс бетона для заливки U-блока выбирают расчетным путем в зависимости от воспринимаемой нагрузки. При выборе этих элементов в качестве опалубки учитывайте способ утепления бетонной ленты. Блок желательно утеплить снаружи, но если это невозможно в определенных случаях, уложить утеплитель внутри (учитывая внутренние заводские размеры, это не лучший вариант).

При возможной толщине наружной стенки 375-400 миллиметров может иметь следующую структуру:

• Снаружи — блок толщиной 100-150 мм.
• Дальше по порядку — утепляем армопояс, чтобы отсекать мостик холода. Вместо экструдированного пенополистирола толщиной 50-100 мм можно использовать минеральную вату высокой плотности, которая используется в технологии «мокрый фасад».
• Усиливающая рама.
• С внутренней стороны стены в качестве несъемной опалубки используются блоки толщиной 50-100 миллиметров.Оставшееся пространство заливается бетоном.

К преимуществам данного вида опалубки можно отнести скорость ее монтажа. Для усиления конструкции можно дополнительно использовать стяжки из брусков или арматуру, соединяющую внутренний и наружный блок.

Выполняет несколько функций: придает форму бетону, предохраняет его от растекания и впоследствии служит отличным утеплителем.

Преимущества этого метода опалубки:

• Простота сборки опалубки.Производятся готовые блоки, включая угловые соединения.
• Высокая скорость установки.
• Облегчает укладку арматуры, т. к. для нее предусмотрены специальные пазы.
• Легче контролировать размеры бетонной ленты.
• Бетон затвердеет в опалубке, что защитит его от быстрого высыхания, резких перепадов температур.
• Пенополистирол экструдированный – гидроизоляционный материал.

Может показаться, что эта технология очень дорогая.Но если учесть стоимость утепления, стоимость монтажа и демонтажа обычной деревянной опалубки, то разница становится незначительной. Как вариант, можно сделать эту опалубку не из заводских блоков, а самостоятельно из пенополистирола. Но это будет более затратный по времени вариант.

Для армопояса в газобетонном доме самый трудоемкий в изготовлении. На первом этапе нужно сделать щиты из досок. Для этого сложите их вместе и соедините между собой с помощью деревянных брусков и гвоздей.

На втором этапе по периметру будущего армированного пояса устанавливаются готовые щиты. Бетонный раствор будет создавать давление на стенки опалубки, поэтому, чтобы опалубка не разъехалась, необходимо обязательно скрепить всю конструкцию хомутами.

Заливка бетоном

В целом этот этап не должен вызывать затруднений. Единственное неудобство – доставка бетона на самый верх стены.Качество бетона не должно быть ниже. При самостоятельном изготовлении раствора с использованием цемента М-500 поможет следующая пропорция — ведро цемента/три ведра песка/пять ведер щебня … Бетон рекомендуется использовать густой — так он не сильно давит на опалубка. Не следует забывать, что бетон необходимо правильно уплотнить. После заливки бетона накройте его пленкой. Таким образом, вы уменьшите испарение влаги. Обычно для полного схватывания бетона требуется около двух суток, после чего опалубку можно снять (при условии, что она разборная).

Видео: армопояс в газобетонном доме

В этом видео демонстрируется устройство мауэрлатного армированного пояса на газобетонных стенах. В этом случае опалубка выполняется из щитовых щитов. При осмотре обратите особое внимание на соединения арматуры в углах. Шпильки для крепления крыши лучше дополнительно привязать к арматуре каркаса и не тратить силы на бесполезную арматуру в хрупком газосиликатном блоке.

В заключение отметим, что армопояс в доме из газобетона и любого другого блочного материала гидроизолируется перед дальнейшими этапами работ.Вам решать, целесообразно это или нет. Естественно, учитывая пояс фундамента, он в любом случае должен быть покрыт утеплителем, так как рядом находится увлажненный грунт. При поясах над фундаментом, при правильном устройстве стен влаги бетона быть не должно. Но все же не лишним будет отделить мауэрлатный пояс с гидроизоляцией от деревянных конструкций стропильной системы.

Газобетон – теплый, недорогой и простой в монтаже материал.Именно поэтому он считается очень хорошей альтернативой кирпичу. Однако по прочности блоки из такого материала последним, к сожалению, значительно уступают. Поэтому кладка стен из этого материала имеет некоторые свои нюансы. Во-первых, это нужно делать на очень прочном фундаменте, во-вторых, при строительстве следует тщательно проверять ровность конструкции. Третьим условием надежности газобетонных стен является устройство сверху по всему периметру железобетонного армопояса. Об этом мы поговорим в этой статье.

Назначение конструкции

Армопояс для газобетона заливается специально для предотвращения растрескивания стен под давлением кровли. Кроме того, такая конструкция используется для более надежного крепления мауэрлата. Одним из недостатков газобетона является то, что он плохо держит крепеж. Конечно же, устраивать армопояс следует, строго придерживаясь положенной технологии.

Способы устройства

Сделать армопояс для стен из газобетона правильно и своими руками можно двумя способами — используя деревянную опалубку или специальные доборные блоки.Первый вариант заливки более сложен технологически. Устройство конструкции с использованием блоков – очень простая процедура, но обойдется она дороже.

Как сделать армопояс с помощью опалубки?

При таком способе возведения армирующей конструкции необходимо подготовить следующие материалы:

Материал	Технические характеристики	Что нужно для
Доска обрезная	Минимум 2. толщиной 5 см	Изготовление опалубки
Балки	40×40 мм	Изготовление опалубки
Гвозди		Крепление досок к стене
Проволока	Гибкая	Для придания жесткости опалубке
Пенополистирол	20мм	Утеплитель армопояс

Из инструментов понадобится дрель и ножовка

Высота армопояса обычно 40 см.Поэтому каждую сторону опалубки придется сбивать из двух досок шириной 20 см. Вместо досок также можно использовать толстую фанеру.

Важно: Устанавливать опалубку необходимо сразу по всему периметру стены. В бетоне не должно быть горизонтальных швов.

Щиты опалубки крепят к стенам саморезами, либо просто прибивают элементы длинными гвоздями. Сверху между щитами устанавливаются распорки из бруса 40х40, вырезаются распорки такой же длины, равной ширине армопояса.Их устанавливают между досками с шагом 1,5 метра. Чтобы армопояс на газобетоне получился абсолютно ровным, следует усилить конструкцию. Для этого противоположные бруски, скрепляющие щиты (они должны выступать над поверхностью примерно на 20 см), перехватывают проволокой и скручивают железным стержнем, плотно прижимая стенки к распоркам.

Совет: Изнутри дома опалубочный щит (изнутри) можно обложить листами пенополистирола.Бетон имеет гораздо более высокую степень теплопроводности, чем газобетон и поэтому без утепления армопояс станет мостиком холода, что ухудшит эксплуатационные характеристики здания. После заливки армопояса и снятия опалубочного щита пенополистирол можно крепить к бетону дюбелями, «грибками» или каким-либо другим способом.

Заливка

Устраивается армопояс здания из газобетона с обязательным его армированием.Чтобы конструкция была более надежной, используется стержень 12 мм. Каркас из него обвязывается вязальной проволокой. Сварка не допускается, так как металл внутри бетона быстро начнет ржаветь.

Каркас устанавливается внутри опалубки на блоки 30 мм или специальные пластиковые опоры. Сама заливка должна быть сделана за один раз. Если этого сделать нельзя, то предварительно заливают слой по всему периметру опалубки без перерыва. Следующий нужно будет заполнить не позднее, чем через 12 часов.

Устройство армопояса с использованием блоков

При таком монтаже армопояса все предельно просто. Блоки устанавливаются на стены в обычном порядке. Далее их центральная пустая часть армируется и также заливается бетоном.

Что ж, надеемся, теперь вы поняли, как сделать армопояс для газобетона. Такая конструкция обязательна для домов такого типа. Заполнить его, как видите, несложно, при этом стены получатся намного надежнее и долговечнее.

Видео на тему «Как сделать армопояс на газобетоне своими руками»:

Снимите с деревянной бочки стальные обручи, и она развалится. Снимите армированный пояс с дома и здание долго не простоит. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен. Тот, кто собирается строить добротный дом, найдет для себя полезную информацию о назначении, видах и устройстве армопоясов.

Что это за структура и какие функции она выполняет? Армопояс представляет собой ленту из монолитного железобетона, которая укладывается на несколько уровней строящегося здания.

Заливка армированного пояса производится в фундамент, под плиты перекрытий и под мауэрлаты (опорные балки стропил).

Этот метод усиления выполняет четыре важные функции:

1. Увеличивает пространственную жесткость здания.
2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.
3. Предотвращает продавливание тяжелых плит перекрытий через хрупкий газо- и пенобетон.
4. Надежно соединяет стропильную систему крыши со стенами из легких блоков.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный армопояс. Он состоит из 4-5 рядов кирпичной кладки, ширина которых равна ширине несущей стены. В шов каждого ряда на раствор укладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

В каких случаях нужен армопояс?

Для стен

Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на его устройство в следующих случаях:

• твердый грунт (скальный, крупнозернистый или крупнозернистый песок, не насыщенный водой) залегает под основанием фундамента;
• стен построены из кирпича;
• строящийся коттедж, перекрытый деревянными балками, а не железобетонными панелями.

Если на участке присутствуют слабые грунты (пылеватый песок, суглинок, глина, лесс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены построены из керамзитобетона или ячеистых блоков (пенобетона или газобетона).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от плит перекрытий. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

Для (толщина стены не менее 30 см, класс прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянный брус, на который опираются стропила, называется мауэрлатом. Он не может продавить пеноблок, поэтому кому-то может показаться, что армопояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армопояса допускается для кирпичных стен.Они надежно удерживают анкеры, которыми к ним крепится мауэрлат.

Если мы имеем дело с легкими блоками, то армопояс придется лить. B, и анкеры не могут быть надежно закреплены. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент монтируется из блоков ФБС, то обязательно нужен армопояс. Причем делать это нужно в два уровня: на уровне подошвы (основания) фундамента и на его верхнем срезе. Этот раствор защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и оседании грунта.

Для ленточных фундаментов из бутобетона также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Бутобетон — материал экономичный, но неустойчивый к подвижкам грунта; следовательно, он нуждается в усилении.Но монолитная «лента» не нуждается в армопоясе, так как ее основой является стальной объемный каркас.

Нет необходимости в устройстве данной конструкции для сплошной фундаментной плиты, которая заливается под постройки на слабых грунтах.

Для каких типов межэтажных перекрытий нужен армопояс?

Под панелями, которые опираются на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке необходимо делать армированный пояс.

Его не нужно заливать под монолитным железобетонным перекрытием, так как он равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянный пол, опирающийся на легкие блоки (газобетон, керамзит, пенобетон) не требуется. В этом случае достаточно будет залить под балки опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянный пол заливают. Однако в этом случае усиление требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для увеличения пространственной жесткости коробок здания.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от способа заливки монолитного фундамента.

В целом состоит из трех операций:

• Изготовление арматурного каркаса;
• Монтаж опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе проявляются в зависимости от расположения армопояса.

Армированный пояс для фундамента

Отвечая на вопрос, как сделать армированный пояс под фундамент (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины несущей части основной бетонной «ленты». Это значительно снизит давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может быть от 40 до 50 см.

Армированный пояс первого уровня изготавливается для всех несущих стен здания, а не только для наружных. Каркас для него делается путем вязки арматурных хомутов. Сварку применяют только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Армояс второго уровня (на фундаменте)

Данная конструкция по сути является продолжением ленточного фундамента (бутобетонный, блочный). Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент есть, то проблем с установкой опалубки под армопояс нет. Для этого в нем нужно оставить свободное пространство (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

Ситуация сложнее, так как для них не ставится опалубка. В этом случае следует использовать деревянные распорки, которые подпирают щиты опалубки снизу. Перед установкой на щиты набивают обрезные доски, которые выступают за габариты опалубки на 20-30 см и не позволяют конструкции смещаться вправо или влево. Для соединения щитов опалубки по верху досок прибивают короткие поперечины.

Систему крепления можно упростить, используя резьбовые стержни.Их укладывают попарно в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, получаем достаточно прочную и устойчивую конструкцию для заливки бетоном без деревянных опор и перекладин.

Эта система также подходит для опалубки, для которой требуется армопояс для плит перекрытий.

Стойки, которые будут заливаться бетоном, необходимо обернуть пергаментом или смазать их небольшим количеством машинного масла. Это облегчит задачу удаления их из бетона после его затвердевания.

Армопояс для плит перекрытий

В идеале его ширина должна быть равна ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицован плитным утеплителем. Если решено использовать для отделки только гипсовый раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода весьма солидных размеров.

Делая армопояс на газобетоне, можно использовать и другой раствор. Он заключается в установке двух тонких блоков по краям кладки. В пространство между ними помещают стальной каркас и заливают бетоном. Блоки выполняют роль опалубки и изолируют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать блоки-перегородки толщиной 10 см.

При меньшей толщине стенки можно вырезать полость под армопояс в стандартном кладочном блоке своими руками или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Основной особенностью, отличающей армопояс под мауэрлат от других видов арматуры, является наличие в нем анкерных штифтов. С их помощью брус прочно фиксируется к стене без риска отрыва или смещения под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции между металлом и наружной поверхностью пояса со всех сторон оставалось не менее 3-4 см защитного слоя бетона.

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям. В частности, здание оседает, вокруг него вспучивается грунт и т. д. Ну а сильный ветер и продолжительные ливни негативно сказываются на целостности конструкции. Для защиты от таких воздействий поверх стен создается армопояс из бетона своими руками. В нашей статье хотелось бы рассказать о технологии изготовления армирующего пояса, а также о его назначении.

Назначение и конструкция армопояса

Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин.Они, в свою очередь, образуются при движении грунта или воздействии атмосферных осадков. Такой элемент помогает равномерно распределить нагрузки от расположенных над ним тяжелых конструкций.

Например, бетонные полы укладываются просто поверх армирующего пояса. Многие заблуждаются, думая, что деревянных полов быть не должно. Это далеко не так – этот элемент нужен для закрытия стен любого дома. В данном случае тип перекрытия не имеет значения.Ведь, как известно, дома строятся на долгие века, а не на короткое время.

Устройство армопояса: этапы работы и их особенности

Боевой пояс

AR | Броня AR500 Бронированной Республики

1 кобура для многокалиберного пистолета AR500 Armor® (MCPH) — черная + 27,00 долларов США

1 кобура для многокалиберного пистолета AR500 Armor® (MCPH) — Coyote   + 27 долларов. 00

1 кобура для многокалиберного пистолета AR500 Armor® (MCPH) — Multicam   + 27,00 долларов США

1 двойной подсумок для многокалиберных пистолетных магазинов (MCPMP) — черный + 19 долларов.00

1 двойной подсумок для многокалиберных пистолетных магазинов (MCPMP) — Coyote + $19.00

1 двойной подсумок для многокалиберных пистолетных магазинов (MCPMP) — Multicam + 19 долларов. 00

1 x Двойной чехол для многокалиберного магазина винтовки — черный + $21.00

1 двойной подсумок для магазина многокалиберной винтовки — Coyote + 21 доллар.00

1 двойной подсумок для магазина многокалиберной винтовки — Multicam + $21.00

1 x Двойной чехол для многокалиберных винтовочных магазинов — оливково-серый + 21 доллар. 00

1 двойной подсумок для многокалиберных пистолетных магазинов (MCPMP) — оливково-серый + $19.00

1 x Многокалиберная кобура для пистолета AR500 Armor® (MCPH) — оливково-серая + 27 долларов.00

1 сумка для администратора — черная + $21.00

1 сумка для администратора — Coyote   + $21. 00

1 чехол для администратора — Multicam   + 21 доллар.00

1 сумка для администратора — оливково-серая + $21.00

1 слинг эконом-класса черного цвета   + $13.00

1 экономичный слинг-койот   + 13 долларов.00

1 x эконом-класса Sling-Olive Drab   + $13. 00

1 экономичный ремешок MultiCam   + $13.00

1 одиночный чехол для магазина многокалиберной винтовки — черный + 17 долларов.00

1 одиночный подсумок для магазина многокалиберной винтовки — Coyote + $17.00

1 x Multi-Caliber Rifle Magazine Single Pouch — Multicam   + 17 долларов. 00

1 одиночный чехол для магазина многокалиберной винтовки — оливково-серый + $17.00

1 х чехол для дробовика-черный + 17 долларов.00

1 х Подсумок для дробовика-койот   + $17.00

1 х чехол для дробовика-Multicam + $17.00

1 чехол для дробовика оливкового цвета + 17 долларов. 00

1 пустая маленькая спинка IFAK — черный   + 28,00 долларов США

1 пустая маленькая спинка IFAK — Coyote   + 28,00 долларов США

1 пустая маленькая задняя часть IFAK — Multicam   + 28 долларов.00

1 пустая маленькая спинка IFAK — оливково-серая + 28,00 долларов США

1 х универсальный чехол-черный   + $18. 00

1 универсальная сумка-койот + 18 долларов.00

1 универсальный чехол-Multicam   + $18.00

1 пакетик общего назначения оливкового цвета   + $18.00

Пояс Истины — Доспехи Бога > Бесплатные пособия по изучению Библии

Серия 3 — Великие учения Библии и их значение для вас: Доспехи Бога

Частью доспехов Божьих, по описанию Павла, является пояс истины. Что хорошего в ремне? И главное, с чем это связано правда? Давайте разберемся.

Первое доспех, о котором Павел упоминает в Ефесянам 6:14, это «пояс истины» (Новая международная версия). Для чего служил пояс римскому солдату? Какой цели служит для нас пояс истины?

Интервью Разрушителей мифов канала Discovery Депутат Шон Осборн, чья стандартная пряжка ремня отразила пулю с близкого расстояния, спасая ему жизнь.Несмотря на большой синяк, заместитель Осборн знал, что ему «очень повезло».

Пряжки ремня не предназначены для защиты от пуль. Но было время, когда ремни были важной частью защитной брони.

Поделитесь своей историей



Препоясан Истиной

Когда апостол Павел описывает доспехи Божьи, он имеет в виду более чем простой набор полезных советов. Он говорит о неприступной обороне Всемогущего Бога. Это ключи к противостоянию атакам и нападениям великого дракона древности, сатаны дьявола. Они окончательны и бесконечно мощные инструменты, доступные нам как христианам.

И он решил начать описание этого комплекта доспехов с рассказа о… пояс?

Почему именно ремень? Он мог начать с могучего меча Дух, возвышающийся щит веры, сияющий нагрудник праведности — все, что но какой-то жалкий старый ремень.Но он этого не сделал. Вот и возникает вопрос — зачем?

Для чего в римской армии использовался пояс?

Ремень, известный как cingulum или balteus , сыграл решающую роль. роль в эффективности доспехов солдата. Это был ремень, который удерживал ножны, без которых некуда было бы положить меч. Представить переусердствующий солдат, загоревшийся и рвущийся в бой — но без его пояс, а следовательно и без оружия!

Кроме того, в Учебной Библии Нельсона сказано, что от ремня «висели полоски кожи для защиты нижней части тела. В комментарии Мэтью Генри говорится, что пояс «подпоясывает на [защищает] все остальные части нашей брони». Истина должна прилепиться к нам как ремень прилипает к нашему телу.

Что такое истина?

Иоанна 17:17
Освяти их Твоей истиной. Ваше слово — правда.

Иисус, молящийся Отцу, дает ясное и прямое определение истины: Божье Слово. Святая Библия (Писание — слово истины) была дана по вдохновению Божию (2 Тимофею 3:16).Греческое выражение, переведенное как «вдохновение Бога» буквально означает «Богодухновенный»! Он активно и всецело вдохновлял Библия, чтобы открыть нам Свою истину.

Его обетования, Его повеления, Его слова — все они истинны, ясны и просты. Ведь «предназначил Господь Саваоф, и кто разрушит его? распростерлось, и кто повернет его?» (Исаия 14:27). Если Бог говорит что-то, нет силы, которая могла бы помешать Ему это сделать — мы можем быть уверены что это будет сделано.

Какое отношение правда имеет к ремню?

1 Фессалоникийцам 5:21
Испытайте все вещи; держитесь того, что хорошо.

Как христиане, мы должны все испытывать и держаться только за то, что хорошо — правда — отбрасывая все остальное. Мы должны быть подобны верийцам, которые «искали каждый день Писание, чтобы узнать, так ли это было» (Деяния 17:11). Если мы не убеждены, что наши принципы и убеждения без исключения На 100 процентов верно, как мы можем ожидать чего-либо?

Притчи 3:3-4
Да не покинут вас милость и истина; повяжите их на шею, напишите их на скрижали сердца твоего и обретешь благоволение и почтение в глазах Бога и человека.

Пояс охватывает талию. Охватывает ли наше убеждение в истине нас? Как отмечается в приведенном выше Священном Писании, истина должна быть связана с нами и написана в наших сердцах — наше убеждение должно выйти за рамки внешнего показного.

Ремень, использовавшийся в римских доспехах, как мы узнали, обеспечивал место для солдатский меч. Наш меч — меч Духа — также нуждается в ножнах. Истина жизненно важна, потому что, подобно ремню римского солдата, она позволяет нам нести меч Духа и использовать его эффективно.

Какие еще уроки мы можем извлечь из библейской аналогии с наша талия «опоясана» ремнем?

Луки 12:35-37
Да будут чресла ваши препоясаны и светильники ваши горят; и сами будьте такими мужчины, которые ждут своего хозяина, когда он вернется со свадьбы, что когда он придет и постучит, они могут немедленно открыться ему. Блаженны те слуги, которых хозяин, когда придет, застанет бодрствующими.Наверняка, говорю вам, что он препояшется и посадит их есть, и придут и будут служить им.

Христос сказал нам всегда бодрствовать и быть готовыми к Его возвращению.

1 Петра 1:13
Итак препояшьте чресла ума вашего, трезвитесь и возлагайте надежду вашу вполне на благодать, которая должна быть принесена вам в откровении Иисуса Христа. ..

Петр использовал интересную аналогию: «Препоясайте чресла вашего ума.» Этот предполагает заправку длинной одежды, чтобы быть готовым двигаться быстро. Новый Интернационал Версия переводит это как «подготовьте свой разум к действию».

Чем опасен отказ от ремня?

Римлянам 12:2
И не сообразуйся с этим миром, но преобразуйся обновляющим вашего ума, чтобы вы могли испытать, что хорошо, и приемлемо, и совершенно воля Божья.

Мир, в котором мы живем, учит тому, что истина — это то, что мы делаем — это хорошо и плохие относительны и что нет абсолютов, есть только равноправные мнения.Но Библия учит, что истина — это Слово Божье, что добро и зло определяются Им и что существуют вечные и неизменные абсолюты, не подверженные влиянию по мнениям.

Павел писал римлянам, чтобы они «не сообразовывались с этим миром». Частично это означает не покупаться на систему убеждений, которая утверждает абсолютную истину. это миф. Как христиане, мы знаем и то, что истина есть, и то, что она абсолютный.

2 Тимофею 2:15
Старайся представить себя Богу одобренным, работником, не нуждающимся стыдиться, правильно разделяя слово истины.

Представьте себе ремень с отсутствующим сегментом. Какой бы крошечной ни была щепка, нет, ремень по-прежнему бесполезен. Чтобы выполнять свою работу, он должен быть одним непрерывным, неразрывный кусок.

А теперь представьте, что вы ведете образ жизни, с которым не совсем согласны. Возможно это не кажется чем-то большим — в конце концов, какие пара незначительных моментов ты не уверен?

Они все. Пытаться жить Божьим путем без полной веры в его достоверность подобна попытке удержать свой меч на ремне, который не является непрерывным.Ни то, ни другое не сработает. Наша вера в Бога и Его Слово должна быть твердой, безошибочной. а то быстро окажемся без оружия. Как бы ни был эффективен остальные наши доспехи, мы бесполезны без нашего меча. Нам нужно быть правильно разделяя слово истины – зная, во что мы верим и почему.

Итак, насколько надежен ваш ремень?



Подать заявку

Даже если вы это уже сделали, просмотрите оглавление Библия Правда ? Буклет .Выберите главу (или больше!) и изучите чтобы укрепить свою веру в достоверность Слова Божьего.

Следующий урок: Кираса праведности

Вопросы по этому уроку? Отзыв о этот урок?

Связанные ресурсы:

Правда ли в Библии?

Абсолют Правда: вопрос мнения?

Что есть истина?

Видео: Правда Имеет значение

История и технологии — Защита «Все или ничего»

Бронезащита от артиллерийского огня изначально была простым делом размещение достаточно толстых кусков брони на вертикальных поверхностях корабля чтобы остановить входящий огонь ближнего действия по малой траектории. Чтобы сохранить вооружение корабля не пострадало, орудия были заключены в бронированные барбеты или артиллерийские рубки, и в казематах или редутах. Чтобы корабль оставался на плаву, ватерлиния получил легкий броневой лист по всей длине, как сверху, так и снизу поверхность. Впереди до средней брони защищала нос корабля, часто на высоту большую, чем большая часть защитной обшивки ватерлинии. В корме, в районе рулевого устройства, броня вновь утолщалась до средней толщины. Наряду со взрывчатыми магазинами и механизмами, необходимыми для подвижности судна обшивка ватерлинии была утолщена в тяжелый пояс.Над этим тяжелым мидельным поясом предполагался еще один пояс средней толщины. чтобы снаряды малого и среднего калибра не попадали в казематные батареи. Палубная броня была минимальной и в основном предназначалась только для защиты от осколков. снарядов, детонирующих над защищенными помещениями. За бортом, возле тяжелого пояс миделя, бронепалуба часто была наклонена вниз примерно на 45 градусов чтобы соответствовать нижней части ремня, опять же, чтобы помочь предотвратить попадание осколков, на этот раз снаряды детонируют сразу после пробития тяжелой брони. Эта схема бронирования разрабатывалась вместе с линкором до дредноута, которые обычно имели четыре тяжелых башенных орудия, восемь-двенадцать средних башенных или казематных орудий калибра и от двенадцати до двадцати четырех незащищенных или — в лучшем случае — экранированные осколками легкие пушки. В 1905 году битва при Цусима показала, что дальний огонь представляет собой серьезную опасность. необходимо усиленно бронировать горизонтальные поверхности. Бронированный появились верхушки башен и крыши рубок, а некоторые казематы получили а также защита сверху.Первоначально относительно низкие траектории не требовал более чем вдвое большей защиты от осколков, чем предыдущая. Это был стандарт первых дальнобойных артиллерийских кораблей. дредноуты, были построены. Это оказалось бы трагически неадекватным в Ютландии, поскольку дальность стрельбы еще больше увеличивалась, а снаряды падали все круче. траектории. Без ведома антагонистов Ютландии проблема адекватная защита от дальнобойного огня уже разработана через Атлантику.

Еще в 1908 году ВМС США начали работу над своим «линкором 1912 года». дизайн, призванный прийти на смену все еще строящемуся New York Class.То Генеральная коллегия из старших и отставных адмиралов, недовольных расточительным расположение пяти- и шестибашенных Делавэров, Флорид, Вайомингов, и New Yorks выбрали тройные башни, чтобы сэкономить длину и увеличить тоннаж. доступны для защиты. Когда даже это не дало должной защиты против ниспадающего (крутого траектория) артиллерийского огня было принято решение принять схему бронирования «все или ничего».

Лучшее описание этой концепции принадлежит Норману Фридману:

Логика защиты «все или ничего» заключалась в том, что при очень длительном дальности, корабли будут атакованы в первую очередь бронебойными снарядами, так как попадание может находиться где угодно на корабле, и фугасный будет бесполезен против толстого пояса или палубы броня.Как следствие, только самая тяжелая броня (или вообще никакой брони) стоило использовать: все, что между ними, служило бы только лопастью. Напротив, примерно в это же время Королевский флот пришел к выводу, что тяжелые ОФ снаряды были бы чрезвычайно эффективны против небронированных частей кораблей, и использовал значительное количество средней брони, которая могла противостоять фугасному огню, в своих дредноутах. Только после Первой мировой войны Королевский флот принять защиту «все или ничего» на неудавшихся линкорах 1921 года и линейных крейсеров, и в Нельсонах, все из которых должны были сражаться на больших дальностях, чем предполагалось для более ранних британских дредноутов.В той мере, в какой линкоры США проектировались специально чтобы сражаться на экстремальных дистанциях, они намного опередили свое время.

«Американские линкоры: иллюстрированная история дизайна», страницы 101 и 102, Норман Фридман.

Результатом стала схема брони USS Nevada, которая избегала любая средняя защита в пользу более толстого пояса, массивных лицевых частей башни, и более толстые крыши и палубы башни, чем на современной практике. Это Интересно, как отмечает Фридман, что USN предпринял этот шаг до действия в Доггер-Банке и Ютландии показали, что дальние бои потребует лучшей горизонтальной защиты.неотъемлемая часть с по схеме бронирования пошла концепция ВМС США «корпус-плот». Поскольку «все или ничего» устранила большую часть предназначенной легкой и средней брони. чтобы защитить плавучесть корабля в носу и на корме, необходимо было обеспечить достаточную Плавучесть была заключена в тяжелую бронированную коробку, чтобы корабль мог выжить, если его концы будут изрешечены и затоплены. Это положение было иногда упускают из виду дизайнеры в других странах, в результате чего дизайн так же уязвим для опасных обрезков с затопленных концов, как и до «все или ничего» СМС Лутцов в Ютландии.

Схема «все или ничего» доминировала в постютландскую эпоху линкоров. конструкция подвергается доработкам после возобновления строительства линкора после Вашингтонский договор. Бортовая броня была наклонена наружу вверху, а толщина палуб увеличивалась по мере увеличения дальности и падения снарядов в более крутые углы. Бронепояса были перенесены внутрь с борта корабля. сбоку для размещения и/или взаимодействия с торпедной защитой снизу и/или за пределами ремня. В некоторых конструкциях добавлена ​​«декапсирующая» поверхность. легкой брони или толстой обшивки корпуса за пределами основного бронепояса.Было опробовано множество различных схем горизонтальной защиты, в том числе, большинство заметно одинарная толстая палуба, и толстая бронепалуба с тонким «осколком» колода внизу для ловли осколков. Угроза со стороны авиации также видел добавление в некоторых проектах тонкой брони на открытых палубах, чтобы удерживать фугасные бомбы и преждевременно активировать взрыватель в тяжелых бронебойных снарядах. бомб, прежде чем они смогли достичь и пробить главную бронированную палубу. Эта концепция, по-видимому, переворачивает приоритеты «все или ничего». схему, пока не примешь во внимание тот факт, что вертикально падающая бомба обладает значительно большую проникающую способность, чем у снаряда.Кроме того, оболочка проходящей более или менее горизонтально через небронированные части корабль с меньшей вероятностью соединится с чем-то жизненно важным на пути. Бомба, падающая на бронированную часть корабля «все или ничего», соединиться с жизненно важным пространством. Если бомба достаточно тяжелая и сброшена достаточно высоко, никакая практическая броня не остановит его. Таким образом возникает необходимость взорвать оружие как можно скорее и как можно выше корпус насколько это возможно. Несмотря на то, что горизонтальная защита была часто распространялась на несколько слоев, она оставалась сосредоточенной над жизненно важными пространства и, таким образом, соответствовали идее «все или ничего».А бомба, попавшая в незащищенные борта корабля, могла легко потерять сознание. дно без детонации. Важно помнить, что термин «Все из ничего» относится к тому, чтобы полностью посвятить усилия по бронированию защите определенные жизненно важные помещения в корабле, не до размещения брони в одиночные только толщины. В боевиках Второй мировой войны принцип «все или ничего» схема оказалась удачной. Инкрементное бронирование не сделал, хотя доступных тестовых случаев было немного. HMS Hood с более старым добавочным броня была потеряна, скорее всего, из-за снаряда, прошедшего через более тонкую верхнюю ремень и в журнал.DKM Bismarck также показал инкрементный броня, которая была в значительной степени разрушена во время последней битвы над его бронированным палуба бронебойными снарядами, подорвавшимися верхним поясом средней толщины. HIJMS Хиеи и Киришима, оба со старой защитной схемой, сильно пострадали. от пожаров, возникших в их казематах ББ снарядами. Эти пожары способствовали наряду с другими повреждениями их несостоятельности и возможной утраты после повреждения у Гуадалканала. Детали потери DKM Scharnhorst отсутствуют, но вероятно, напоминают Бисмарка.В отличие от USS South Dakota оторвался довольно хорошо, когда сбой питания и непродуманный поворот вырисовываются корабль японцам обстреливают у Гуадалканала. Корабль был широко попадание обычных, ОФ и ББ снарядов в надстройку, большая часть которых прошла при этом нанося относительно небольшой ущерб.

По словам Дулина и Гарцке:

Много мелких пожаров в надстройке были быстро потушены. .. Несмотря на 27 попаданий снарядов, прочность корпуса корабля, плавучесть и общая остойчивость существенно не пострадали.

«Морские линкоры: линкоры США во Второй мировой войне», стр. 76, автор Уильям Гарцке и Роберт Дулин

• «Линкоры и линейные крейсера, 1905-1970» Брейера
• «Морские линкоры: линкоры США во Второй мировой войне», Дулин и Гарцке
• «Морские линкоры: линкоры союзников во Второй мировой войне», Дулин и Гарцке
• «Морские линкоры: линкоры стран Оси и нейтралов во Второй мировой войне», Дулин и Гарцке
• «У.S. Линкоры: иллюстрированная история дизайна » Фридмана
.
• «Морское сражение за Гуадалканал» Грейс
• «Первая команда и кампания на Гуадалканале», Лундстром
• «История военно-морских операций США во Второй мировой войне, том V,« Борьба за Гуадалканал »», Морисон
.

Пояс для стомы Titanium MAX

— самый прочный пояс для стомы





     Нажмите здесь, чтобы посмотреть видео с инструкциями по ношению             Узнайте, как правильно подобрать размер доспехов.

Титановый пояс для стомы Max — Наш самый прочный бандаж для стомы — некуда девать грыжу и подходит для всех грыж. Пояс и защитная секция надежно сшиты вместе, что обеспечивает превосходную защиту стомы и отличное соотношение цены и качества.



САМЫЙ ПРОЧНЫЙ ПОЯС ДЛЯ СТОМЫ

Titanium Max Защита стомы – лучшая защита стомы! Этот пояс для стомы предназначен для обеспечения максимального диапазона движений и защиты стомы. Практически неразрушимый, он оснащен мягким ремнем повышенной комфортности, который не врезается, не скручивается и не растягивается.Нижняя сторона этой защиты от грыжи покрыта мягкой пеной с закрытыми порами и удобным тканевым покрытием, обеспечивающим абсолютный комфорт и длительный срок службы. Как и во всех наших продуктах для защиты стомы, канал обеспечивает дренаж отходов.

ПОЛИЦЕЙСКОЕ ПРЕДЛОЖЕНИЕ С БРОНЕ СТОМЫ. ПРОЧИТАЙТЕ ЕГО ИСТОРИИ ЗДЕСЬ

Это наш самый прочный пояс для стомы, поскольку он долговечен, быстро устанавливается и служит годами. Описано как «стоит каждой копейки!». Идеально подходит для действующих полицейских, пожарных, военнослужащих и любителей экстремальных видов спорта.Другими словами, это лучший вариант для активной деятельности и работы. Подходит для предотвращения развития грыж и небольших грыж размером 3 дюйма или менее по вертикали. Для больших грыж мы предлагаем большой грыжевой доспех.

Титановый пояс для стомы Max

Эта модель поставляется с одним ползунком пряжки, и вы всегда можете добавить дополнительное обновление пряжки Cobra! Titanium Max — лучшая защита стомы — самая прочная, самая долговечная и самая защитная защита от грыжи! Ссылка по теме : https://www.Titanmax.co.uk/



ЗАЩИТА СТОМА

Пояс для стомы Titanium Max — от прочных материалов до покрытия из титана — действительно лучший выбор для защиты стомы. На синей модели на фотографии показана дополнительная пряжка для ремня Cobra, добавляющая вашему снаряжению дополнительный уровень прочности и безопасности. Самое примечательное, что его конструкция выдерживает ограничение веса в 1000 фунтов! Они прекрасно смотрятся на поясе для стомы и превосходят все другие пряжки.

Защита от грыжи

Абсолютно лучшая и самая сильная защита от грыжи на планете. Самая прочная броня для самых сложных действий!

Представление цветов может отличаться от устройства к устройству и может немного отличаться от человека. Также трудно определить между Таном и Койотом Брауном на картинке. Загар — светло-песочный/хаки. Coyote Brown — средне-коричневый окрас.

Коды HCPCS A4367 или A4396. Защищено патентом США №– 10 070 987 долларов США. Подробную информацию можно найти здесь.

Вопросы по расширенному поясу/колоде и доспехам AoN

Сообщение tycondero от 18 января 2019 г. 2:43:10 GMT -6 Привет всем, я новичок в этом сообществе и игре. Мне было интересно, может ли кто-нибудь объяснить мне идею расширенной механики брони пояса/палубы? Какова цель этой дополнительной брони? Также броня «Все или ничего» (AoN) не позволяет использовать расширенную броню.Разве это не проблема для броневой защиты? Большое спасибо!

Сообщение akosjaccik от 18 января 2019 г. 3:44:33 GMT -6 О, это щекотливая тема, люди в настоящее время ведут довольно интересный разговор о схеме распределенной брони и AoN в этой теме. По сути, идея «расширенной брони» естественно исходит из более ранних проектов, поскольку можно утверждать, что первоначальная идея заключалась в том, чтобы бронировать весь корабль .Это произошло либо органично (можно было выбрать даже Gloire или Warrior), либо преднамеренно (думая о кораблях у Цусимы), так как бронебойная технология еще не стояла на том этапе, когда она могла бы взять верх над броней. Таким образом, «свободный» вес брони можно было распределить на другие секции, но упор все равно можно было сделать на защиту жизненно важных органов корабля, поэтому двигатели и магазины, а также в некоторой степени рулевое управление и большинство других областей в целом по ватерлинии получили некоторая форма брони из более тонких пластин — отсюда пояс и удлиненная палуба.Может, они и не защищают от снарядов главного калибра линкоров, но тяжелая артиллерия в то время была несколько ненадежной, относительно малочисленной и в любом случае имела ужасную скорострельность, поэтому бронировать дальние области вашего корабля от средних калибров имело смысл. Разделение и контроль повреждений не очень продвинуты для этих пре-дредов, поэтому, если вы сделаете , а не броню в этих областях, вы можете получить значительный урон от плавания. По мере того, как время идет, и AP начинает править свободно, вы доходите до точки, в сочетании с расширенным контролем повреждений, когда несколько снарядов в носовой или кормовой части не скомпрометируют вас серьезно, но вы хотите сделать все возможное, чтобы защитить свой способность безопасно воевать (магазины, башни и барбеты) и двигаться (двигатели и рули) проще говоря, большинство других вещей имеют второстепенное значение, потому что «все равно пробьют, так зачем тратить силы?» Можно возразить, что броня, которая не может защитить от снаряда, может все же вооружить ее, а без нее можно получить «всего лишь» сквозное попадание. Объедините это с прогрессом в управлении огнем и углами возвышения орудия, и из-за дальнобойной артиллерийской стрельбы поясная броня получает несколько меньше внимания, а палубная броня больше (как и в случае с авиацией RtW2, я ожидаю, что эта тенденция будет еще более значительной ). Внезапно у вас есть броня AoN, и снова люди спорят о том, что это такое и насколько она более продвинута или подходит для того времени, но, вероятно, основная идея этого такова: Классическая конфигурация: «Мы против несколько тяжелых орудий и метрическая тонна относительно скорострельных орудий среднего калибра, часто даже стреляющих осколочно-фугасными снарядами на малой дистанции, лучшая броня всего, особенно там, где вода может быть проблемой!» AoN: «Мы столкнулись с довольно точными тяжелыми ББ снарядами, прилетающими с большого расстояния, нам нужно приложить все усилия, чтобы остановить их и удержать корабль в бою.Пока цитадель цела, с нами все будет в порядке!» По сути, я вижу одно или другое не «лучше», а естественное развитие, когда задаюсь вопросом «с чем мы сталкиваемся и в каких обстоятельствах, так что нам нужно?» держать корабль в строю?» В общем, могу предложить вам взглянуть на свои Gun Data в Ship Design — там вы увидите значения пробития согласно вашему текущему техническому уровню на различных дистанциях относительно палубы и пояса на основе от угла удара Это может очень помочь вам решить, как (против чего) бронировать ваши корабли на заданном расстоянии, хотя имейте в виду, что технический уровень ИИ и идеи строительства как в калибрах, так и в бронебойных снарядах и т. д.может отличаться. Впрочем, и при идеальном сценарии большинство попаданий не поступит. Еще какой-то совет, игра иногда использует эти значения брони в других частях корабля, я не могу вспомнить с ходу, может быть, Belt Extended как-то связан с поглощением и тому подобным, например, может стоит посмотреть вверх. Наконец, игра использует своего рода «равную толщину брони» в своих расчетах, а это означает, что улучшение качества брони (Harvey, Krupp цементированная и т. д.) снижает вес, необходимый для достижения 1 дюйма «равной защиты», так что вы не нужно беспокоиться о наличии данных о 12-дюймовой защите на вражеском корабле, но эта броневая пластина не позволяет вашему AP квалифицироваться на 13-дюймовую защиту на основе ваших собственных тестов стрельбы по вашим собственным, более низким пластинам.

Сообщение bcoopactual от 18 января 2019 г. 6:41:10 GMT -6 Добро пожаловать на форум tycondero. Объяснение akosjaccik отличное. Вот общее изображение различных обозначений брони, используемых в игре. Это сделал galagagalaxian. Расширенные участки палубы и поясной брони защищают носовую и кормовую части за башнями главного калибра, а также область корпуса над основным поясом.Все, что внутри, обычно считается цитаделью, потому что именно там расположены магазины и двигательная установка. Удлиненная броня в игре действительно защищает воздухозаборники. Я не уверен, как их защита определяется концепцией AoN в игре. Я предполагаю, что это процент от стоимости поясной брони, но разработчики, насколько мне известно, никогда официально не заявляли об этом. Одним из преимуществ концепции AoN после ее изучения является то, что она обеспечивает дополнительную защиту от затопления на основе концепции бронированного плота, которая была разработана как часть схемы AoN.Поскольку концы должны были быть незащищенными, следовало предположить, что боевые повреждения приведут к затоплению одного или обоих концов корабля. Так конструкторы добились (с разной степенью успеха), чтобы внутренний объем защищенных зон в цитадели имел достаточную плавучесть, чтобы удержать корабль на плаву даже при полном затоплении обоих концов. Так, внутриигровые схемы AoN обладают большей устойчивостью к прогрессивному флуду. В общем, с AoN, так как вам не нужно иметь броню на концах, толщина брони пояса и палубы будет больше, чем у конструкции без AoN, у которой вы должны бронировать концы.Лично я, когда перешел на дредноуты, но еще не изучил AoN, я поставил 2,5 дюйма на концах для защиты от осколков и косых выстрелов. Более того, начинает давать убывающую отдачу из-за требуемого веса.

Сообщение tycondero на 18 января 2019 г. 6:53:38 GMT -6 Спасибо вам обоим за четкие ответы.Теперь я немного лучше понимаю, где в игру вступают эти разные типы брони. Вопрос: между прочим, расширенный пояс пересекается с поясной броней? Мне кажется, что расширенный пояс — это в основном корпус корабля выше ватерлинии. И насколько выбор узкого пояса влияет на защиту? Это, конечно, уменьшает его, но сильно ли это влияет на практике?

Сообщение bcoopactual от 18 января 2019 г. 11:44:48 GMT -6 Я полагаю, и мне придется немного изучить сообщения Фредрика, но то, что происходит, когда снаряд попадает выше основного пояса, различается.Насколько я помню, в более старых конструкциях распределенной брони верхняя часть пояса располагалась над основным поясом. Затем над ним будут казематы для второстепенных орудий, а над ними надстройка корабля. Я полагаю, что верхний ремень свернут в удлиненный ремень. Таким образом, снаряд мог поразить расширенную броню пояса, вторичную броню (казематы) или мог поразить надстройку. Для конструкций по принципу «все или ничего» корпус над поясом по сути является надстройкой для целей повреждения, и попадания, как правило, обозначаются в журналах как таковые. Я не уверен на 100 процентов в вышеизложенном. Если кто-то из других постоянных клиентов лучше знаком с темой и ответит лучше, я уверен, что они придут на помощь. Некоторые люди пытались использовать узкий основной ремень с удлиненным ремнем такой же толщины. Кажется, это позволяет сэкономить вес. Предположительно, существует риск полного отсутствия брони на узких поясах снаряда, но люди, которые пробовали, утверждали, что не заметили, чтобы это происходило в значительной степени. Я знаю участника форума, от которого я впервые услышал об этой идее, попробовал ее и сказал, что она, кажется, работает с очень небольшим недостатком, но он перестал ее использовать, потому что по сути это эксплойт или игра в систему.Я согласен с ним, но это игра для одного игрока, так что никакого вреда и фола, если другие хотят воспользоваться. [Изменить — я только что понял, что на самом деле не ответил на ваш вопрос. В руководстве указано, что узкий основной пояс означает повышенную вероятность того, что снаряд попадет в расширенный пояс (т.е. верхний пояс) или вообще не попадет в броню. Как я уже писал выше, последнее случается не очень часто, но я не могу сказать вам наверняка по личному опыту, потому что я никогда не использую его. Обычно вам не нужно идти на такие жертвы дизайном, как в США, в которые я обычно играю.]

Сообщение от dorn на 18 января 2019 г. 13:38:28 GMT -6 Спасибо вам обоим за четкие ответы. Теперь я немного лучше понимаю, где в игру вступают эти разные типы брони. Вопрос: между прочим, расширенный пояс пересекается с поясной броней? Мне кажется, что расширенный пояс — это в основном корпус корабля выше ватерлинии. И насколько выбор узкого пояса влияет на защиту? Это, конечно, уменьшает его, но сильно ли это влияет на практике? Нигде не сказано, но мне кажется, что с узким поясом, если смотреть на картинку выше, броня не должна так высоко подниматься в корабле, нижняя кромка брони выше, а верхняя ниже. Это означает, что некоторые снаряды, попадающие в основную или расширенную часть пояса при нормальной конфигурации, могут поражать либо расширенный пояс вместо основного пояса, либо полностью миновать броню.Кроме того, вы можете получить удар по краевому ремню, что может быть опасно. В игре сужение бронепояса уменьшает основной пояс примерно на 20 % и расширенный пояс примерно на 25 %. В результате вы экономите тоннаж с некоторым риском. Иногда используется узкий пояс со схемой брони, при этом расширенный пояс имеет почти такую ​​же толщину, как и основной пояс. Это делает носовую и кормовую части корабля бронированными так же, как и цитадель, однако при некоторых удачных попаданиях вы ставите под угрозу защиту корабля. Вы можете посмотреть на картинку ниже.Это схема брони Родни. Как видите, если бы снаряд попал в Родни точно по ватерлинии под некоторым углом, то он мог бы полностью обойти броню и попасть во внутренние части корабля. Даже если снаряд попадет в Родни почти горизонтально, он все равно сможет обойти броню Родни при движении корабля в воде и крене. Схема брони Rodney Если вы посмотрите на картинку ниже, то это схема брони линкора класса KGV и линкора класса Bismarck из вики. Как вы можете видеть, броня идет намного ниже ниже ватерлинии, поэтому, даже если корабли катятся, они все еще защищены броней, в отличие от Родни.

Схемы брони линкоров времен Второй мировой войны

Схемы брони линкоров времен Второй мировой войны Натан Окун Военный корабль США Висконсин. Фото Ingalls Shipbuilding. Башни линкоров класса IOWA немного различались по толщине лица из-за ограничений производителя. Например, линкор класса SOUTH DAKOTA ALABAMA имел прочную 19-дюймовую броню башни класса «B», а остальные — 18–19 дюймов.5-дюймовые (примерно) лицевые панели башни, в некоторых случаях состоящие из тонкой задней плиты, ламинированной (прикрепленной болтами заподлицо без зазора нигде) к толстой лобовой плите. Результат был немного слабее, чем сплошная плита, но в этой конструкции ненамного . Класс IOWA имел аналогичные вариации в лицевой броне башни класса «B» от корабля к кораблю. однородная, пластичная хромоникелевая сталь.Это более или менее броня KC без цементирования («C») и без глубокой поверхности, которые использовались в большинстве форм брони класса «A» с лицевой закалкой. Первоначально он использовался на кораблях класса WASHINGTON из-за проблем с изготовлением очень толстой (16 дюймов и выше) закаленной брони класса «A» для этих кораблей после почти 20 лет отсутствия такой брони. (Последний использовался в классе COLORADO, он был не таким толстым, и это был более старый материал низкого качества по сравнению с тем, что можно было сделать в конце 1930-х годов.) Первоначально использование было оправдано улучшенными характеристиками бронебойных боеприпасов ВМС США конца 1930-х годов, которые были практически непроницаемы для твердой поверхности брони класса «А» при ударе с малым углом наклона (почти под прямым углом). Таким образом, твердая облицовка, которая была дорогой в изготовлении и вызывала некоторое ослабление плиты из-за своей хрупкости, при использовании в башне теряла все свои прежние преимущества (разбиение оболочки, чтобы снаряду было труднее пробить броню). лицо, которое по необходимости всегда было направлено прямо на врага и, таким образом, всегда могло ожидать ударов под прямым углом. Бортовая броня башни и броня барбета обычно поражаются под более косым углом, обычно около 30-45 градусов или более, хотя в самый центр барбета можно попасть почти под прямым углом. Использование лицевой брони для уничтожения снаряда было более эффективным на этих участках. Однако, когда происходили крайне высокие косые удары (55 градусов и более), как, например, на крышах и палубах башен, лицевая броня из-за ее хрупкости была очень плохим выбором, так как она могла сломаться и отбросить осколки в области позади него, даже если оболочка отскочила.Упрочненная крыша башни DUNKERQUE, предназначенная для максимальной защиты от бронебойных бомб с самолетов, была поражена HOOD и является прекрасным примером этой проблемы. Это было гораздо менее вероятно с мягкой гомогенной броней, которая могла медленно вдавливаться и рваться, ослабляя оболочку и оставаясь более целой, с отрывом нескольких частей. Оказалось, что это рассуждение было настолько верным, что даже когда позднее стали изготавливать листы класса «А» максимальной толщины, на линкорах решили придерживаться башенных поверхностей класса «В». Однако не в крейсерах, которые использовали класс «А» в последних проектах ВМС США конца 1930-х годов. Крейсера часто поражают незакрытыми обычными снарядами, а броня класса «А» была на 90 253 намного на 90 254 лучше, чем броня класса «В» при малом угле наклона против них, поэтому она была изменена, как только броня класса «А» вернулась в производство примерно в 1937 году. Эта разница несколько раз демонстрировалась во время Второй мировой войны, когда сражались с японскими эсминцами и крейсерами, которые использовали в своих 5-8-дюймовых орудиях некапляные снаряды Тип 91 (основное вооружение последних кораблей) или более старые «ББ» снаряды Common-типа.Они поражают лицевые части башен обоих видов брони на разных крейсерах США. Насколько мне известно, ни одна другая страна не использовала эквивалентную лобовую броню башни класса «В» ни на одном обычном военном корабле, не считая бомбардировщиков мониторного типа с орудиями размером более 8 дюймов, разработанными после Первой мировой войны . РМ Бисмарк. Фото Blohm and Voss Shipyard. Немецкая конструкция брони TIRPITZ (и BISMARCK) была, в основном, усиленной версией того, что использовалось в классе BADEN времен Первой мировой войны (с дальнейшими изменениями в так и не завершенных преемниках этого класса, разработанных во время Первой мировой войны).Наклонная 4,33-дюймовая (110 мм), а не 4-дюймовая (101 мм) броня Wh была слишком жесткой родственницей американской брони класса «В». Он был наклонен под углом 68 градусов внутрь от вертикали, за исключением концов корабля, где угол был не таким крутым из-за защемления корпуса. Расположенный за основным 12,6-дюймовым (32 см) бронепоясом KC n / A, это делало практически невозможным пробить боковые попадания, когда они проходили через основной пояс чуть ниже, на уровне или выше ватерлинии. Но за счет метания снарядов. который пробил довольно тонкий вертикальный внешний 12.6-дюймовая пластина в верхней части корпуса, где она разрывала эту часть корабля из стороны в сторону после удара. Американский 12,1-дюймовый пояс класса «А» в Айова, хотя и был немного тоньше, был (1) наклонен верх над низом под углом 19 градусов, что давало ему гораздо большую эффективную толщину для падающих вниз снарядов на любом расстоянии, даже в упор, и (2) он имел дополнительные 1,5 дюйма внешнего корпуса STS перед ним, что вызовет некоторое замедление снаряда до того, как он попадет на ремень.Не так эффективно, как если бы он был приклеен к задней части ремня, но, тем не менее, имел некоторый эффект, а также был достаточно толстым, чтобы снять некоторые, хотя и не все , бронебойные снаряды, используемые вражескими линкорами. Если бы он снял оболочку, эффект был бы примерно на 30% больше толщины чистой брони пояса из-за того, что носовая часть снаряда разбилась о поверхность брони класса «А», по сравнению с этой броневой плитой, пораженной снарядом. снаряд с жесткой крышкой в ​​остальном идентичной конструкции, который обычно не допускал такого повреждения носовой части. Наибольшее преимущество было при ударе под прямым углом с постепенной потерей преимущества при более высоком наклоне, падением до нуля при угле наклона около 55 градусов и фактическим улучшением проникающей способности снаряда за счет затруднения рикошета при более высоком наклоне. Таким образом, хотя США также использовали тонкие пояса, они сделали что-то, чтобы удержать повреждения за пределами броневого миделя корабля, в то время как TIRPITZ использовал свой внутри верхнего объема корпуса в качестве «поглотителя повреждений» для защиты нижней корпус. Нехорошо, если корабль был торпедирован и ему нужна была эта верхняя часть корпуса для запаса плавучести! Ситуация усугублялась тем, что бронепалуба «Тирпитца» располагалась почти точно на ватерлинии. Это было сделано на линкорах времен Первой мировой войны многих стран из-за небольшой дальности боя того времени, что давало орудиям высокую пробивную способность бортовой брони, а настильная траектория делала очень редкими попадания в нижнюю часть корпуса.Все возможное важное было выгодно держать ниже ватерлинии, так как над ватерлинией не было нет запаса плавучести, защищенного от снарядов линкорного размера. Опять же, это не похоже на IOWA, у которой было около 10 футов защищенного корпуса ниже бронепалубы, которая находилась выше ватерлинии, и, таким образом, ее можно было использовать для удержания корабля на плаву, если бы его верхняя часть корпуса была разорвана выше брони и торпедирован, слишком. Плохой дизайн в TIRPITZ для корабля, который должен был сражаться с противником (Британией), который всегда должен был иметь численное превосходство, даже если несколько уступал по качеству.Что, в действительности, тоже было неправдой, как показало то, что КГВ и РОДНИ сделали с БИСМАРКОМ! Таким образом, важно не то, какой толщины была броня, а какая вид брони, какой толщины она была где , и была ли броня рассчитана на попадание в слоев один за другим (или нет), что важно при оценке различных схем защиты линкоров. IJN Ямато. Фотография Имперского военного музея. Лицевая панель башни третьего (незавершенного) японского линкора класса YAMATO была ровно 66см (26.01″) из брони Vickers Hardened (VH), нецементированной (без тонкого сверхтвердого поверхностного слоя) формы «классической» брони типа KC времен Первой мировой войны (то есть оригинальной версии KC a/A от Krupp) с использованием слегка улучшенных технологий производства. и очень высокий контроль качества от пластины к пластине . Эта японская броня имела очень небольшие производственные вариации по сравнению с большинством неяпонских пластин с лицевой закалкой. знаю какие-либо достоверные производственные данные, подтверждающие это), так как, согласно имеющимся у меня данным, у него был немного более тонкий ремень VH, но не MUSASHI.У нее был чуть более толстый пояс и, я полагаю, такая же толщина лицевой части башни, как у SHINANO. Одна из этих пластин была испытана ВМС США после Второй мировой войны, поэтому я точно знаю ее характеристики и качество сопротивления, а обломок этой тестовой пластины выставлен в Мемориальном музее военно-морского флота на военно-морской верфи в Вашингтоне (округ Колумбия). Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт 2019 © Все права защищены.
