Размеры подступенка и ступени: Размеры проступи и подступенка по ГОСТ и СНиП

Содержание

высота подступенка и размер ступени, особенности проступи и способы крепления подступенков

Лестница является важным элементом любого дома. Она бывает различных типов, может быть расположена внутри либо снаружи здания. Главными требованиями к подобной конструкции предстают надежность и комфортное использование. Чтобы человек, перемещающийся по данной лестнице, не чувствовал дискомфорта, необходимо уделить особое внимание размерам проступи и подступенка.

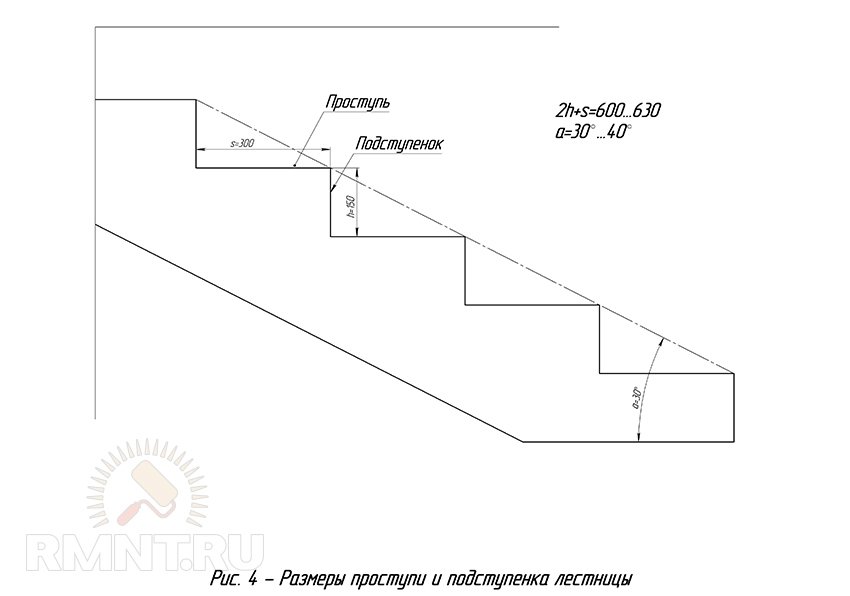

Что такое проступь и подступенок?

Под данными терминами понимаются вертикальные и горизонтальные элементы ступени. Подступенком называется её высота. Чтобы лестница была максимально комфортной и безопасной, высота подступенка должна находиться в интервале 15-18 сантиметров, при этом двойная высота данного параметра, которая сложена с размером проступи (горизонтальной частью ступени), должна быть равна среднему шагу человека.

По статистике данный параметр должен находиться в пределах 60-64 сантиметров.

СНиП предусматривает следующие оптимальные размеры:

когда речь касается жилых и общественных помещений, подступенок должен быть равен 14,8 сантиметра, а для подвалов и чердаков – 17,1 см;
проступь должна иметь ширину 30 и 26 сантиметров соответственно.

Основные требования

Изготавливаемая лестница должна отвечать установленным параметрам ГОСТа касательно:

высоты;
ширины;
угла наклона;
размера ступеней и подступенков конструкции.

Рассмотрим оптимальные размеры элементов лестницы.

Маршевая площадка должна иметь минимальную ширину 80 сантиметров. Измеряется она от поверхности стены, учитывая толщину отделки, до внутренней стороны поручней.
Ширина марша, который будет удобен для человека, находится в пределах от 90 до 100 сантиметров. Необходимо учесть то, что один марш не должен включать в себя более 17-ти и не менее 3-х ступеней.
В качестве оптимальной высоты ступеней приняты параметры в 17 см, но не менее 12 см.
Оптимальная ширина ступеней находится в интервале 25-32 см.

Подступенок может быть готовым или сделанным самостоятельно. Сегодня часто применяются керамические изделия или варианты из МДФ, светлые с темными или белыми полосами.

Часто встречаемые ошибки

Прежде чем начать непосредственное выполнение строительства лестницы, вы обязательно должны ознакомиться с наиболее встречаемыми ошибками, которые часто возникают при установке лестниц самостоятельно.

В данном случае стоит выделить некоторые.

Неправильная высота ступеней. Существующие на сегодня стандарты предусматривают, что она не должна превышать 19 сантиметров, иначе конструкция будет неудобной для использования. Такие ступени доставят дискомфорт маленьким детям и пожилым людям. Когда речь касается жилых помещений, максимальная высота ступени равна 19 см, а для нежилых зданий 17 см. Необходимо обратить внимание на то, что если особенность планировки не допускает соблюдение данных параметров, допускается скорректировать высоту ступени до 20 см.
Неодинаковый размер ступеней. Разница в высоте и ширине может привести к несчастным случаям.

Если они будут разными, то будет нарушен оптимальный ритм ходьбы человека.

Инструкция

Специалисты в области строительства лестничных конструкций не советуют новичкам экспериментировать при расчетных работах.

Рекомендуется использовать проверенные формулы, благодаря которым вы сможете определить оптимальные и комфортные размеры конструкции. Считается, что высота и ширина ступеней в сумме должны составлять 43-47 см.

Определяем ширину ступеней и их количество. Этот параметр лучше всего рассматривать на конкретном примере.

Этапы выполнения расчёта следующие. В первую очередь необходимо измерить расстояние от пола до потолка. В нашем примере мы возьмём за основу 2,5 метра. Межэтажное перекрытие составляет в нашем случае 35 см.

В результате высота нашей конструкции будет составлять сумму двух предыдущих параметров, а именно 2,85 метра. Высота подступенков, предусмотренная стандартом, равна 17 сантиметрам. Мы будем придерживаться данного параметра. Необходимо определить количество требуемых ступеней посредством деления высоты лестницы на 17 см. В нашем случае число ступеней будет при округлении равно 17 штукам.

Определять высоту проступи необходимо, базируясь на том, в какой сфере будет использоваться наша конструкция. Существует несколько вариантов.

Лестничная конструкция для частных домов, дач и квартир. В данном случае высота подступенка должна равняться 15,5-22 см, а проступь находиться в интервале 24,5-26 см.
Для общественных зданий лестничные подступенки должны быть немного ниже. Они должны равняться 13,5-18 см. При этом проступь шире, чем в жилых зданиях, то есть 28-34 см.

В иных помещениях стандартной высотой подступенка является 15-19 сантиметров, а ширина проступи должна находиться в интервале от 25 до 32 см.

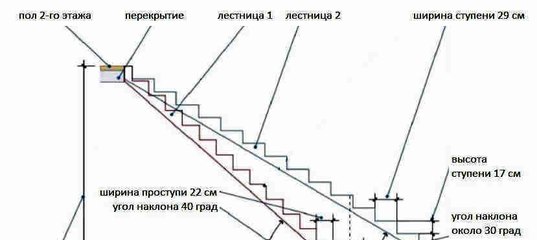

Особое внимание также требуется уделить оптимальному наклону лестницы. К сожалению, строительных стандартов в данном вопросе нет. Уклон лестницы базируется на том, какое соотношение будет у подступенка и проступи. Делается упор на максимальную и минимальную высоту и глубину ступени. Исходя из данных параметров, базируясь на размерах проступи и подступенка, можно отметить, что угол наклона колеблется в интервале от 33 до 45 градусов. Когда дело касается внутренних лестниц, то данное значение должно быть до 38 градусов. Когда речь идет о подсобных либо чердачных лестницах, которые характеризуются более крутым спуском, оптимальный угол наклона равен до 45 градусов.

Вы должны учитывать, что, чем шире угол наклона, тем больше пространства будет занимать лестничная конструкция.

Для чего нужны точные расчеты?

Важно, чтобы параметры каждой ступени в лестничной конструкции были максимально точными и одинаковыми. Это позволит человеку подниматься и спускаться по лестнице без особой осторожности, базируясь на мышечной памяти ног. Если установленные правила не будут соблюдены, человек будет испытывать дискомфорт при пользовании лестницей. Особо остро это ощущается, когда ступени имеют разную высоту.

В подобной ситуации часто встречаются травмы. Если вы будете осуществлять правильный расчёт подступенков, то сможете избежать различных повреждений.

Соблюдение существующих норм и правил касательно строительства лестничных конструкции позволят сделать ее максимально безопасной и удобной.

Крепление подступенков

Данный процесс может быть осуществлён различными способами. Это зависит от того, из какого материала изготавливается ваша лестница, при этом учитывается, будет ли он снизу подшиваться. На параметр крепления оказывает влияние и устройство косоуров.

Существует три основных способа выполнения крепления. Рассмотрим каждый из них.

Классическая установка, где крепление осуществляется в паз.
Крепление, выполняемое к торцу, с помощью использования саморезов. Этот же способ предусматривает установку фурнитуры с применением клея.
Монтаж подступенков с задействованием уголка.

Останавливать свой выбор на том или ином способе вы должны, базируясь на собственных предпочтениях и сфере использования лестничной конструкции.

Советы по обустройству

При строительстве лестницы обязательно учитывайте наиболее действенные советы специалистов.

Для того чтобы осуществить замену проступи, рекомендуется снять старые плоские элементы ступеней, расположенные сверху. Следите, чтобы клин не сместился при использовании.
Если клин был потерян, элемент можно будет опереть на брусок. Плоские элементы лестницы нужно располагать внахлёст. Таким образом, они частично будут друг друга перекрывать, если посмотреть на них сверху. Их ширина может быть неодинаковой в местах, которые служат для опоры правой и левой ноги. Для того чтобы установить ограждение, требуется высверлить отверстия по краям ступеней.

Когда речь идет о сборке винтовой лестницы, осуществляться она должна в определенной последовательности. Осуществлять монтаж втулок и проступи нужно после того, как будет смонтирована и закреплена центральная стойка. Когда все плоские элементы уже будут закреплены к ней, они разворачиваются в форме веера и располагаются по окружности каждая на свое место.
Особое внимание следует уделить установке первой и последней ступени. Монтаж опорных кронштейнов необходимо выполнять между широкими частями проступи. Последняя ступень должна быть зафиксирована посредством крепежных изделий.

Нормы, предусмотренные стандартами, написаны специалистами, поэтому не стоит ими пренебрегать.

О том, как сделать деревянную лестницу на второй этаж своими руками вы можете узнать, посмотрев видео немного ниже.

высота подступенка и размер ступени, особенности проступи и способы крепления подступенков

Что такое проступь и подступенок?

СНиП предусматривает следующие оптимальные размеры:

когда речь касается жилых и общественных помещений, подступенок должен быть равен 14,8 сантиметра, а для подвалов и чердаков – 17,1 см;
проступь должна иметь ширину 30 и 26 сантиметров соответственно.

Основные требования

Изготавливаемая лестница должна отвечать установленным параметрам ГОСТа касательно:

высоты;
ширины;
угла наклона;
размера ступеней и подступенков конструкции.

Рассмотрим оптимальные размеры элементов лестницы.

Маршевая площадка должна иметь минимальную ширину 80 сантиметров. Измеряется она от поверхности стены, учитывая толщину отделки, до внутренней стороны поручней.
Ширина марша, который будет удобен для человека, находится в пределах от 90 до 100 сантиметров. Необходимо учесть то, что один марш не должен включать в себя более 17-ти и не менее 3-х ступеней.
В качестве оптимальной высоты ступеней приняты параметры в 17 см, но не менее 12 см.
Оптимальная ширина ступеней находится в интервале 25-32 см.

Часто встречаемые ошибки

Неправильная высота ступеней. Существующие на сегодня стандарты предусматривают, что она не должна превышать 19 сантиметров, иначе конструкция будет неудобной для использования. Такие ступени доставят дискомфорт маленьким детям и пожилым людям. Когда речь касается жилых помещений, максимальная высота ступени равна 19 см, а для нежилых зданий 17 см. Необходимо обратить внимание на то, что если особенность планировки не допускает соблюдение данных параметров, допускается скорректировать высоту ступени до 20 см.
Неодинаковый размер ступеней. Разница в высоте и ширине может привести к несчастным случаям.

Если они будут разными, то будет нарушен оптимальный ритм ходьбы человека.

Инструкция

Специалисты в области строительства лестничных конструкций не советуют новичкам экспериментировать при расчетных работах. Рекомендуется использовать проверенные формулы, благодаря которым вы сможете определить оптимальные и комфортные размеры конструкции. Считается, что высота и ширина ступеней в сумме должны составлять 43-47 см.

Определяем ширину ступеней и их количество. Этот параметр лучше всего рассматривать на конкретном примере.

Лестничная конструкция для частных домов, дач и квартир. В данном случае высота подступенка должна равняться 15,5-22 см, а проступь находиться в интервале 24,5-26 см.
Для общественных зданий лестничные подступенки должны быть немного ниже. Они должны равняться 13,5-18 см. При этом проступь шире, чем в жилых зданиях, то есть 28-34 см.
В иных помещениях стандартной высотой подступенка является 15-19 сантиметров, а ширина проступи должна находиться в интервале от 25 до 32 см.

Вы должны учитывать, что, чем шире угол наклона, тем больше пространства будет занимать лестничная конструкция.

Для чего нужны точные расчеты?

Соблюдение существующих норм и правил касательно строительства лестничных конструкции позволят сделать ее максимально безопасной и удобной.

Крепление подступенков

Существует три основных способа выполнения крепления. Рассмотрим каждый из них.

Классическая установка, где крепление осуществляется в паз.
Крепление, выполняемое к торцу, с помощью использования саморезов. Этот же способ предусматривает установку фурнитуры с применением клея.
Монтаж подступенков с задействованием уголка.

Останавливать свой выбор на том или ином способе вы должны, базируясь на собственных предпочтениях и сфере использования лестничной конструкции.

Советы по обустройству

При строительстве лестницы обязательно учитывайте наиболее действенные советы специалистов.

Для того чтобы осуществить замену проступи, рекомендуется снять старые плоские элементы ступеней, расположенные сверху. Следите, чтобы клин не сместился при использовании.
Если клин был потерян, элемент можно будет опереть на брусок. Плоские элементы лестницы нужно располагать внахлёст. Таким образом, они частично будут друг друга перекрывать, если посмотреть на них сверху. Их ширина может быть неодинаковой в местах, которые служат для опоры правой и левой ноги. Для того чтобы установить ограждение, требуется высверлить отверстия по краям ступеней.

Когда речь идет о сборке винтовой лестницы, осуществляться она должна в определенной последовательности. Осуществлять монтаж втулок и проступи нужно после того, как будет смонтирована и закреплена центральная стойка. Когда все плоские элементы уже будут закреплены к ней, они разворачиваются в форме веера и располагаются по окружности каждая на свое место.
Особое внимание следует уделить установке первой и последней ступени. Монтаж опорных кронштейнов необходимо выполнять между широкими частями проступи. Последняя ступень должна быть зафиксирована посредством крепежных изделий.

Нормы, предусмотренные стандартами, написаны специалистами, поэтому не стоит ими пренебрегать.

высота подступенка и размер ступени, особенности проступи и способы крепления подступенков

Что такое проступь и подступенок?

СНиП предусматривает следующие оптимальные размеры:

когда речь касается жилых и общественных помещений, подступенок должен быть равен 14,8 сантиметра, а для подвалов и чердаков – 17,1 см;
проступь должна иметь ширину 30 и 26 сантиметров соответственно.

Основные требования

Изготавливаемая лестница должна отвечать установленным параметрам ГОСТа касательно:

высоты;
ширины;
угла наклона;
размера ступеней и подступенков конструкции.

Рассмотрим оптимальные размеры элементов лестницы.

Маршевая площадка должна иметь минимальную ширину 80 сантиметров. Измеряется она от поверхности стены, учитывая толщину отделки, до внутренней стороны поручней.
Ширина марша, который будет удобен для человека, находится в пределах от 90 до 100 сантиметров. Необходимо учесть то, что один марш не должен включать в себя более 17-ти и не менее 3-х ступеней.
В качестве оптимальной высоты ступеней приняты параметры в 17 см, но не менее 12 см.
Оптимальная ширина ступеней находится в интервале 25-32 см.

Часто встречаемые ошибки

Неправильная высота ступеней. Существующие на сегодня стандарты предусматривают, что она не должна превышать 19 сантиметров, иначе конструкция будет неудобной для использования. Такие ступени доставят дискомфорт маленьким детям и пожилым людям. Когда речь касается жилых помещений, максимальная высота ступени равна 19 см, а для нежилых зданий 17 см. Необходимо обратить внимание на то, что если особенность планировки не допускает соблюдение данных параметров, допускается скорректировать высоту ступени до 20 см.
Неодинаковый размер ступеней. Разница в высоте и ширине может привести к несчастным случаям.

Если они будут разными, то будет нарушен оптимальный ритм ходьбы человека.

Инструкция

Определяем ширину ступеней и их количество. Этот параметр лучше всего рассматривать на конкретном примере.

Лестничная конструкция для частных домов, дач и квартир. В данном случае высота подступенка должна равняться 15,5-22 см, а проступь находиться в интервале 24,5-26 см.
Для общественных зданий лестничные подступенки должны быть немного ниже. Они должны равняться 13,5-18 см. При этом проступь шире, чем в жилых зданиях, то есть 28-34 см.
В иных помещениях стандартной высотой подступенка является 15-19 сантиметров, а ширина проступи должна находиться в интервале от 25 до 32 см.

Вы должны учитывать, что, чем шире угол наклона, тем больше пространства будет занимать лестничная конструкция.

Для чего нужны точные расчеты?

Соблюдение существующих норм и правил касательно строительства лестничных конструкции позволят сделать ее максимально безопасной и удобной.

Крепление подступенков

Существует три основных способа выполнения крепления. Рассмотрим каждый из них.

Классическая установка, где крепление осуществляется в паз.
Крепление, выполняемое к торцу, с помощью использования саморезов. Этот же способ предусматривает установку фурнитуры с применением клея.
Монтаж подступенков с задействованием уголка.

Останавливать свой выбор на том или ином способе вы должны, базируясь на собственных предпочтениях и сфере использования лестничной конструкции.

Советы по обустройству

При строительстве лестницы обязательно учитывайте наиболее действенные советы специалистов.

Для того чтобы осуществить замену проступи, рекомендуется снять старые плоские элементы ступеней, расположенные сверху. Следите, чтобы клин не сместился при использовании.
Если клин был потерян, элемент можно будет опереть на брусок. Плоские элементы лестницы нужно располагать внахлёст. Таким образом, они частично будут друг друга перекрывать, если посмотреть на них сверху. Их ширина может быть неодинаковой в местах, которые служат для опоры правой и левой ноги. Для того чтобы установить ограждение, требуется высверлить отверстия по краям ступеней.

Когда речь идет о сборке винтовой лестницы, осуществляться она должна в определенной последовательности. Осуществлять монтаж втулок и проступи нужно после того, как будет смонтирована и закреплена центральная стойка. Когда все плоские элементы уже будут закреплены к ней, они разворачиваются в форме веера и располагаются по окружности каждая на свое место.
Особое внимание следует уделить установке первой и последней ступени. Монтаж опорных кронштейнов необходимо выполнять между широкими частями проступи. Последняя ступень должна быть зафиксирована посредством крепежных изделий.

Нормы, предусмотренные стандартами, написаны специалистами, поэтому не стоит ими пренебрегать.

Размер ступени для лестниц должен быть удобным и безопасным

Ступени являются одними из основных составляющих любой лестницы. Они изготавливаются из различных материалов, могут представлять собой как отдельный элемент, так и часть монолитного лестничного марша. В соответствующих нормативных документах определяется минимальный и максимальный размер ступени для лестниц, от которого напрямую зависит безопасность всей конструкции. Типовые лестницы и степени давно уже просчитаны проектировщиками, а для помещений с нестандартными габаритами и размерами лестничных проемов расчеты приходится делать каждый раз индивидуально.

Разновидности и особенности ступеней

В зависимости от формы, ступени подразделяются на:

прямые, имеющие одинаковые размеры и располагающиеся на маршевых лестницах;
забежные, выпускающиеся клинообразной формы. Они устанавливаются на поворотные или винтовые лестничные конструкции.

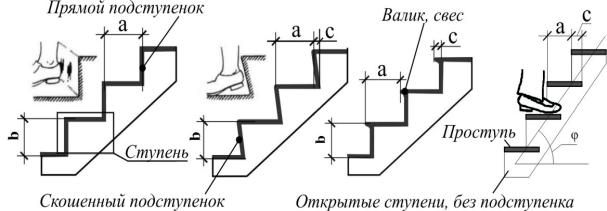

Ступени состоят из горизонтальной части (проступи) и вертикальной части (подступенка). Нормативы допускают изготовление лестниц с открытыми подступенками, а также с нависанием одной проступи над другой, которое называется подрезкой, или свесом. Размер ступени для лестниц рассчитывается, исходя из наклона марша и количества проступей в нем.

В зависимости от места своего расположения ступени бывают:

фризовыми нижними. Они находятся в самом низу лестничного марша на уровне пола или площадки, возвышаясь над ней на высоту подступенка;
фризовыми верхними, являющимися последними ступенями в марше. Они располагаются на уровне пола верхнего этажа, или ниже него, на расстоянии, соответствующем размеру подступенка;
рядовыми, размещающимися между фризовыми ступенями. В марше их может быть от 1 до 16.

Допустимые размеры ступеней

Габариты ступеней рассчитываются по требованиям и рекомендациям соответствующих нормативных документов, которые четко прописывают их размеры. Прежде всего, в СНиП 2.08.01-89* «Жилые здания» определяется, что ширина внутриквартирного лестничного марша, а значит и ступени, должна быть не менее 0.90 метра с наибольшим его уклоном 1:1.25. А количество подъемов в одном марше разрешается делать от 3 до 18. Данные параметры являются основополагающими при расчетах.

Чтобы подъем по лестнице был удобным и комфортным, при определении габаритов ступеней учитывают величину шага среднестатистического человека. Она составляет 0,60-0,64 метра. Ширина проступи (а) и высота подступенка (b) подбирается в зависимости от следующего соотношения:
a + 2b = 60-64 (см), или
а + b = 43-47 (см).

Данная формула была изобретена еще в 18 веке французским архитектором Блонделем, но до сегодняшнего времени она не потеряла своей актуальности.

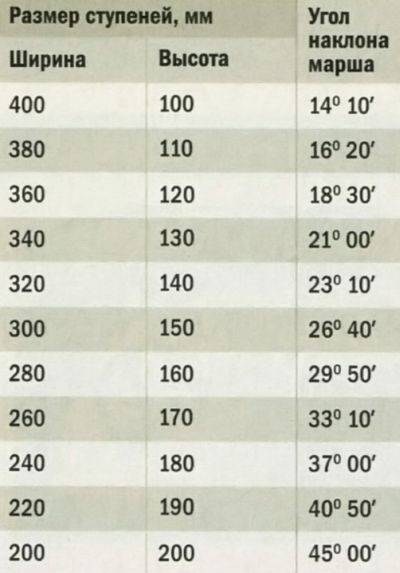

Следует отметить, что наиболее оптимальным является соотношение ширины к высоте ступени 300:150 мм. Нормативные размеры ступенек, изготовленных из разных материалов, несколько отличаются друг от друга. Их габариты зависят и от основного предназначения лестниц. Но общие параметры привести можно.

Размер проступи должен позволять становиться на поверхность всей ступней. Ее глубину рекомендуется делать не менее 235-250 мми не более 355 ммдля прямых ступеней. Забежные ступени в узкой их части не должны быть менее 100 мм, по линии хода – 250 мм, а с широкого торца – более 400 мм. Для подсобных лестниц (в подвал, на чердак или мансарду) разрешается уменьшать проступь до200 мм. Уличные ступени можно делать глубиной до 400 мм.

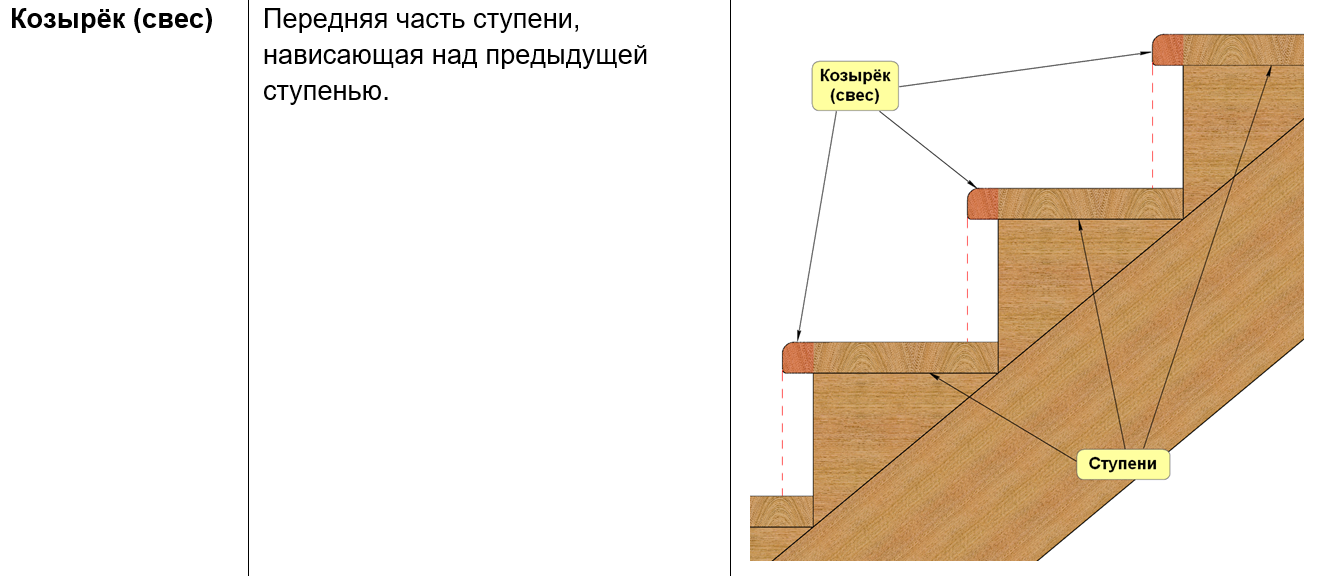

Довольно часто конструкция лестницы предусматривает нависание одной ступени над другой. Оно не должно превышать 50 мм, а для деревянных конструкций – 30 мм. Делается нависание в случае невозможности устройства проступей оптимальной глубины, а подобный прием позволяет их немного увеличить. Но прежде чем выкраивать лишение миллиметры, стоит подумать над конструкцией ступенек под названием «утиный шаг». Для каждой ноги здесь можно заложить полноценный, удобный размер.

Высота ступени должна находиться в пределах 120-200 мм. Более низкие или высокие подступенки слишком неудобны, а подниматься или спускаться по ним будет затруднительно.

В заключение можно отметить следующее. Ступени в одном марше должны быть одинаковой высоты и глубины по линии хода. Плавность подъема или спуска облегчит передвижение и предотвратит возможность получения травм.

ширина, длина, толщина, допустимая высота для лестнц в частном доме

Любая лестничная конструкция состоит из трех основных частей: опорного каркаса, ступеней и ограждения. Размеры каждого из элементов рассчитываются на этапе проектирования. Важно, чтобы лестница не просто была устойчивой и соответствовала по габаритам размеру помещения, перед проектировщиком также стоит задача сделать конструкцию максимально комфортной и безопасной. При этом удобство в данном случае – не субъективный, а вполне конкретный критерий оценки, поддающийся вычислению.

Если при подъеме или спуске по лестнице вам приходится выверять каждый свой шаг, чтобы не споткнуться – значит, при определении размеров ступеней была допущена ошибка. Предлагаем разобраться вместе, по какому принципу рассчитываются оптимальные размеры, и от чего зависит комфорт и безопасность.

Расположение ступенек в марше

Каждая лестница несет на себе большую нагрузку. Ее составные части — это марш и лестничная площадка, к которой она непосредственно закрепляется. Маршем называется конструкция, состоящая из некого количества ступеней, расположенных в ряд. Ступени – это главная составляющая лестницы, их размер зависит от наклона, высоты и ширины марша, а также выбора материала. Ступени могут опираться на балки – косоуры, которые находятся под ступенями, или на тетиву, к которой они примыкают. Когда мы подымаемся, марши для нас восходящие, а когда спускаемся – нисходящие.

У марша снизу и сверху есть так называемые фризовые ступени: верхняя и нижняя, они совпадают по уровню с лестничной площадкой, а все остальные ступени в марше абсолютно одинаковые.

Названия различных элементов лестницы

Высота и разновидности лестничных ступеней

Согласно положениям действующих нормативных документов, расстояние по вертикали между опорными поверхностями называется высотой ступеней. Этот показатель индивидуально определяется для различных лестничных конструкций.

Строительство лестницы в жилом доме, равно как и строительство самого дома, должно обязательно осуществляться по проекту

Говоря о связи расстояния между ступенями с конструктивными особенностями лестницы, важно знать, какие существует ступени:

стандартные. Располагаются рядами с одинаковым смещением, являются опорным элементом лестничных конструкций;
забежные. Отличаются изменяющейся шириной опорной площадки, используются при плавном повороте марша на участке подъема;
площадочные. Позволяют изменить направление поворотных лестничных маршей, размещаются со стандартным смещением по вертикали;
открытые. Лестница открытой конструкция выполняется без подступенка, что создает эффект легкости и облегчает визуальный осмотр пролета;
закрытые. Смотрятся стандартно, обладают повышенной прочностью благодаря вертикально расположенному подступенку;
консольные. Нависающая часть консольно смещена относительно вертикальной планки, что увеличивает ширину площадки.

Высота определяется индивидуально на основании расчетов в соответствии с требованиями строительных норм и правил, учитывает ряд параметров:

угол, под которым лестничные марши наклонены относительно горизонтальной плоскости;
глубину ступени или, как ее называют, ширину проступи, играющую основную роль при расчетах;
количество опорных площадок (ступеней), согласно которым распределяется высота пролета.

Для удобства использования, наряду с указанными параметрами, важна также ширина лестницы, ГОСТ ее также регламентирует.

Эксплуатационные параметры для ступеней различных конструкций определяются по общему алгоритму. Однако в ряде ситуаций возможны отклонения от стандартных решений.

Перед строительством лестницы, необходимо ознакомится с соответствующими нормативными документами

От чего зависит размер ступеней

Ступени лестницы характеризуются высотой подступенка h и шириной проступи b. Временем и практикой доказано, что оптимально безопасным вариантом является размер, подобранный по формуле 2h+b=570…640 мм. В миллиметрах представлена стандартная длина шага человека, измеренная на горизонтальной плоскости. Из верхней формулы для определения размеров выведена вторая вспомогательная (эти две формулы взаимозаменяемы): h+b=430…470 мм. А также формула комфортной лестницы: b-h=120 мм. Высота подступенка может варьироваться в пределах от 135 до 180 мм (в среднем 150 мм). Ширина проступи от 250 до 300 мм. Лестницы общего пользования (основные) в ЕМС (единая модельная система) имеют ширину проступи 300 мм, тогда по формулам получим: 300+2×150=600.

Некоторые расчетные данные, учитываемые при построении косоура

Тонкости маршевых конструкций

Для лестниц в один или несколько маршей идеальной считается ширина проступи (ее еще называют глубиной) в 30 см и высотой ступени в 15 см. Параметры для маршей выведены, исходя из длины шага среднестатистического человека.

Оптимальные размеры ступеней для марша лестницы

В частном доме, ради экономии пространства, нередко ширину проступи уменьшают до 25, а то и до 20 см. Однако в этом случае рекомендуется проектировать лестницу со сквозными ступенями, то есть не закрывать подступенки материалами. Иначе лестничной конструкцией пользоваться станет крайне неудобно: ширины ступенек на марше для уверенной опоры на проступь будет хватать разве что детям.

При незначительной ширине ступенек подступенок монтировать не следует

Отметим, что правильно сооруженная лестница без подступенков не теряет ни в безопасности, ни в удобстве эксплуатации.

Максимально и минимально допустимые размеры

Зачастую приходится встречаться с необходимостью в экономии материала. Или же место для эксплуатации объекта очень ограничено в площади: и тогда мы прибегаем к стандартам, установленным СНИП. Наименьшая допустимая ширина проступи у ступеней общего пользования соответствует 200 мм. А максимальная — 320 мм. Это обеспечивает устойчивое положение стопы на плоскости. Значительное увеличение ширины проступи не запрещено правилами при строительстве. Это зависит только от удобства. Но практически выявлено, что это сбивает шаг. К тому же при сильном урезе ступеней подъем будет комфортен, а вот спуск сильно затруднен, что тоже очень неудобно. Что касается забежных ступеней, то здесь размеры разимо отличаются от заявленных выше. Минимум в ширине с узкого конца ступени должен составлять 100мм, а выступ верхней ступени над нижней должен быть не больше 30 мм, если конструкция деревянная и не больше 50 мм, если материал – железобетон. К тому же можно такой способ наложения выступов экономит много пространства и есть возможность повысить уклон лестницы, что дает отдельный плюс.

Углы наклона лестниц

Оптимальный вариант уклона лестницы: это интервал от 23° до 37° (в среднем 30°). Главным фактором тут является пространство: если его недостаточно, то, следовательно, лестница должна быть круче. При угле ниже 23° лестница заменяется пандусом (ровное наклонное покрытие, используемое, например, рядом с торговыми центрами, что обеспечивает дополнительную проходимость и возможность передвижения на колесах). Превысив угол в 45°, лестница автоматически переходит к типу приставных или раскладных. При этом спуск с лестницы с наклоном более 45° можно осуществить только спиной вперед. А комфортный угол подъема винтовых лестниц — 25—35°.

Высота этажа влияет на размер

Чаще всего стандартная высота этажа – это 2.7 — 3 метра, при таких цифрах удобно использовать размеры ступеней лестницы, исходящие из формулы безопасности, которая была упомянута выше. Если высота этажа в вашем доме не делится на 3, то это не повод огорчаться или впадать в панику. Необходимо произвести минимальные округления, с учетом того, что высоты каждого подступенка должны быть равны. Несомненно, будет погрешность от округлений, но и это поправимо в технологии строительства. Разумнее будет добавить эту погрешность на нижнюю фризовую ступень. Почему так важна точность в проектировании размеров ступеней? Ответ прост: для безопасности. Разности, даже небольшие (в миллиметрах), увеличивают риск получения травм при спуске в ночное время. Обычно мы не смотрим вниз, думаем о своем, и не спеша спускаемся. Мы доверяем своей мышечной памяти, а это очень коварная штука, так как она ориентируется на привычную и неизменяемую высоту.

Таблица углов лестничного марша

Необходимые формулы для расчета

Если вы желаете рассчитать все самостоятельно, воспользуйтесь следующими формулами:

формула безопасности. Количество рассчитывается на основании следующего соотношения – суммы глубины проступи и высоты подступенка должны быть равны 46 сантиметрам;
формула Блонделя. За основу берется средний шаг человека. Формула выглядит следующим образом: 2h + B = 600…640 миллиметров, где H – высота проступи;
В – ширина проступи;
600…640 – средняя длина человеческого шага.

Правила проектирования

Выделим только необходимые и важные правила при проектировании лестниц:

Характер активности и загруженности (это дает понять какая степень безопасности на данном пути, и какие размеры необходимо использовать. Будет обидно, если на марше не смогут разойтись два человека).
Плановая нагрузка (здесь все понятно, необходимо знать, какой максимальный вес должна выдержать конструкция).
Материалы.
Площадь эксплуатации (измеряется под воображаемой лестницей для нахождения ее оптимального наклона).
Соблюдение ГОСТа на размер ступенек.
Соблюдение нормативов.
Делать запас на расчетную нагрузку, нагрузка на поручни не менее 100 кг. Также важно расстояние между ступенями и потолком. Оно не должно быть меньше 2 метров.

Советы по нормативам ГОСТ

Даже если вы создаете лестницу для частного дома самостоятельно, желательно придерживаться нормативов, указанных в ГОСТ. Они помогут определить лучше размеры для конструкции.

В марше должно быть более трех ступеней, но менее 18. При конструкции, содержащей более 10 ступеней желательно организовывать маршевую площадку;
При создании винтовой конструкции необходимо соблюдать определенный радиус кривизны, который не должен быть более 30 см;
Ширина конструкции должна быть одинакова на всем ее протяжении. Это же касается и маршевых площадок;
По ГОСТу высота ступеней должна быть около 15-20 см, а ее ширина – около 25 см;
При наличии выступа ступеней, он не должен быть более трех сантиметров;
Высота подъемных элементов не должна расходиться более чем на 0.5 см;
Расстояние, которое ведет от ступеней к двери должно быть около метра, но не менее;
Площадка лестницы с примыкающими к ней пролетами не должна быть менее 130 см.

При конструировании лестниц важно иметь в виду необходимость их облицовки, так как обшивочный материал обязательно повлияет на общие размеры конструкции. Если вы собираетесь делать облицовку деревом, то параметры ступеней могут увеличиться на 1.5-2 см в зависимости от толщины дерева. Это стоит учитывать сразу же при просчетах.

Также на размеры будет влиять и тип опоры выбранной конструкции. Считается, что наиболее компактной, надежной и безопасной будет лестница на косоурах. Такие опоры не увеличат ширину сооружения и возьмут всю нагрузку при подъеме на себя. Тетивы же являются балками, в которые ступени вставляются в специально проделанные под них пазы, поэтому и ширина конструкции будет немного больше.

Если вы желаете создать компактную лестницу, то обратите внимание на металлические опоры в виде одного центрального косоура. Винтовые лестницы также отличаются компактными размерами, но совершенно не удобны для подъема на второй этаж.

Лучшие размеры лестницы, сооружаемой в частном доме, можно определить, опираясь на площадь помещения, специально выведенные формулы, ГОСТ, средние значения и ваши личные предпочтения. Помощь в расчете вам могут оказать как специальные компьютерные программы, так и профессиональные строители.

Грамотно подобранные параметры способны помочь сэкономить полезную площадь и сделать конструкцию максимально безопасной и комфортной для подъема.

Инструменты и алгоритм работы

Для того, чтобы грамотно собрать все сведения и провести измерения для создания будущей лестницы, необходимы:

Необходимые инструменты:

рулетка;
уровень;
жесткая длинная линейка (рейка) ;
помощник.

Последовательность замеров:

Проверка прямых углов между стенами.
Измерение высоты от пола до потолка, а также толщины стен перекрытия.
Выполнение эскиза и разреза помещения на миллиметровой бумаге (изображаем все, что входит в секущую плоскость, т.е. – двери, окна…).
Не пренебрегать и по возможности использовать стандартные размеры. Это упростит и ускорит вашу работу.

Деревянная лестница

На фото – варианты лестниц, вид сверху.
Наиболее распространённый вариант, привлекающий простотой монтажа и возможностью беспрепятственно осуществлять работы самостоятельно без специальных навыков -деревянная конструкция.

Существует два вида деревянных лестниц:

маршевые;
винтовые.

Винтовые встречаются довольно редко, как правило, являются выходом из положения для ограниченного пространства, также их используют для создания оригинальных интерьеров. Эти конструкции ограничивают многие возможности. К примеру, заносить массивную мебель практически невозможно.

Для создания деревянной винтовой лестницы необходимо проводить сложнейшие расчёты, малейшая ошибка может привести к неутешительным последствиям. Если вы остановили свой выбор именно на этом варианте, рекомендуется обратиться к профессионалу за разработкой проекта.

Маршевые являются сравнительно простой конструкцией, позволяющей максимально проявить инициативу.

Основным элементом любого проекта являются ступени, которым необходимо уделить повышенное внимание. Они состоят из подступенка (вертикальной) и проступи (горизонтальной) плоскостей. На проступь наступают ногой, подступенок – вертикальная балка, расположенная под ступенькой, выполняет функцию поддержки.

Практикуется создание конструкций без подступенка, однако эти варианты отличаются незначительной прочностью и надежностью, подвергаются деформации.

Существуют различные виды ступеней для лестницы:

радиусные;
поворотные;
прямоугольные.

Деревянные винтовые лестницы: нюансы самостоятельного строительства

Количество ступеней и их ширина

Прежде всего, необходимо определиться с количеством ступеней и высотой подступенка. Эти показатели являются основой, взаимосвязаны между собой. Для измерения высоты конструкции необходимо определить расстояние от чистового пола нижнего этажа до пола следующего этажа.

Внимание! Деревянную лестницу устанавливают исключительно на чистовой пол.

В качестве примера возьмем конкретные величины, так значительно легче разъяснить правила расчёта.

Итак, инструкция по расчёту:

расстояние до потолка – 250 см;
межэтажное перекрытие в сочетании с полом – 35 см = 285 см;
высота подступенка – 17 см.

Начинаем расчёт с использованием показателя подступенка (стандартные размеры от 15,2 до 19,7 см).

Расчёт количества ступеней осуществляется по следующей формуле:

высоту лестницы делим на высоту подступенка;
в нашем случае 16,76 = 285/17, округляем результат до 17 штук.

Существует два варианта дальнейших действий, компенсирующих округление результата формулы.

забежная (первая ступень) будет значительно меньше остальных (17 см).
осуществить точный расчёт и использовать соответствующий показатель, что значительно проблематичнее.

Высота подступенка

Фото лестниц с разным углом наклона.
Высота подступенка лестницы определяется в зависимости от сферы применения конструкции:

I категория: внутриквартирная.

Высота подступенка 155 – 220 мм.
Глубина 245 – 260 мм.
Также практикуется изготовления элементов высотой 165 – 200, при глубине 220 – 300 мм.
Исключения составляют лестницы, предназначенные для людей с ограниченными способностями, проекты разрабатываются в соответствии с действующими нормативами, к изучению которых следует подойти с максимальной ответственностью.

II категория: для общественных зданий.

Высота подступенка: 135 – 180 мм.
Глубина проступи: 280 – 340 мм. Для этой категории обязательно учитываются требования, обеспечивающие удобство перемещения людей с ограниченными возможностями.

III категория – прочие.

Высота подступенка: 150-190 мм.
Глубина проступи: 250 – 320 мм.

Общие указания

На фото – соотношение высоты и ширины.
Формула проектирования: (2R + G) = 2 подступенка + проступь, где:

2R – удвоенная высота подступенка;
G – глубина проступи.

Результат независимо от категории должен быть в пределах 550 мм-700 мм.

Для помещений с нестандартной планировкой (потолками) с целью выравнивания ступеней возможно немного снизить уровень пола верхней площадки. Порожек делать не рекомендуется, идеальным вариантом считается слегка наклонный пол, в виде пандуса.

Учитывая, что для округления результатов формулы жертвуют миллиметры, уклон не будет бросаться в глаза, не доставит неудобств в передвижении.

Для изготовления ступеней и подступеней используют деревянные доски:

для подступеней наиболее распространенная толщина – 3 см;
для ступеней – 4 см.

Древесина легко поддается обработке, соответственно, вы с лёгкостью можете корректировать размеры, используя специальные инструменты. Для создания надёжной, долговечной конструкции ступени и подступени рекомендуется крепить саморезами и клеем.

Даже в результате самых точных расчетов возникает необходимость подгона отдельных элементов, при этом главное не торопиться, так как недостаток компенсировать значительно проблематичнее.

Основные правила строительства эвакуационных лестниц

Основная задача в конструировании лестниц для эвакуации – это своевременное доставление людей в безопасные места. Поэтому они должны быть максимально безопасными и выдерживать большие нагрузки (люди не всегда могут придерживаться порядка). Главные параметры при строительстве: ширина лестницы должны быть больше или равна ширине дверного проема. Уклон до 45°. Размер ступенек 220 мм – высота, 250 мм – ширина, согласно ГОСТ 8717.1-84. А также запрещены посторонние предметы, расположение которых мешает спуску по лестнице (разрешенное техническое оборудование до 220 мм от стен).

Красиво сделанная эвакуационная лестница

Угол наклона

Данный параметр не менее важен для удобства подъема, чем размеры ступеней. Его можно найти, придерживаясь формулы, или же обратиться к средним значениям.

Считается, что лучший угол наклона не выходит за пределы 30-45 градусов.

Если вы сделаете лестницу слишком покатой, то она займет очень много полезной площади. Впрочем, если в доме есть маленькие дети и пожилые люди, не стоит делать его более 30 градусов. Наклон в 50 градусов уже будет крайне неудобен для частых подъемов на второй этаж, а вот для подъема на чердачные помещения он будет в самый раз.

Если исходить из найденных ранее параметров, угол наклона можно рассчитать с помощью деления высоты лестницы на ее длину, а далее, ориентируясь на таблицу Брадиса, найти полученный наклон.

Если разделить 280 см на 555 см, получится около 0.5 , что соответствует 30 градусам. Полученное значение можно назвать лучшим для организации лестницы на территории частного дома.

Важность точности в построении конструкции

Точность в архитектуре и проектировании играет одну из ключевых ролей. Поэтому, во избежание травмоопасных ситуаций следует придерживаться следующих правил проектирования лестничных конструкций:

Ширина марша не должна быть уже 1000мм.
Лестничные пролеты должны состоять из одинакового количества ступеней.
Высота перил 900мм.

В детских учреждениях открытые лестницы проектируются по размерам 120мм – высота подступенника, расстояние между балясинами не должно превышать 100мм.
Нагрузка на лестничную конструкцию – 180 – 220 кг.
Нагрузка на перила – 100 кг.
Подступенки должны иметь одинаковый размер высоты.
Радиус кривизны забежных конструкций должен превышать 300мм.
Уровень последней проступи должен совпадать с уровнем площадки.
Высота прохода должна превышать 2000мм.
Проход к лестнице должен иметь ширину от 1 метра и круглосуточное освещение.

Применяя на практике все нормы и правила проектирования конструкций, можно добиться безопасных, удобных и функциональных архитектурных сооружений. Установка ступеней и подступенков своими руками

Элементы лестницЛестница с деревянными ступенями – украшение интерьера

Элементы лестницУкрашаем интерьер коваными балясинами для лестницы

Допустимые параметры

Высота лестничных ступеней или, другими словами, высота подступенка – это один из важнейших параметров, на основании которого строится весь проект лестницы. Согласно ГОСТ определена стандартная высота для ступеней лестницы, она находится в пределах 12-25 см.

Комфортная высота для ступени лестницы определяется в соотношении с проступью. Оптимальным является пропорция 2:1,5 или 2:1. Для подвальных и чердачных маршей допускается уменьшение соотношения до 1,2:1 и 1:1. Следовательно, максимальная граница высоты ступени установлена на уровне 25 см с глубиной проступи также в 25 см.

Для удобства принято брать значение в 15-17 см для уличных маршей. Для внутренних лестниц нужно сократить площадь, занимаемую под их строительство, поэтому устанавливается немного большее значение, а именно 17-22 см.

Для правильного расчета высоты ступени используются специальные формулы

Если стандартная пропорция будет нарушена, по такой лестнице будет крайне неудобно передвигаться. При этом влияние распространяется и на безопасность, и на расход энергии. Человеку должен обеспечиваться полный просмотр каждой следующей ступеньки при спуске вниз, иначе возрастает риск оступиться. Что же касается подъема, на слишком низкие элементы уйдет много времени, площади и сил. Для чрезмерно высоких конструкций энергии потратится еще больше. В таком случае нужно хотя бы предусмотреть наличие промежуточных площадок для отдыха.

Количество ступеней

Стандартный лестничный марш в среднем содержит 12-15 ступеней. Это количество позволяет большинству людей спокойно подняться от начала до конца конструкции или до лестничной площадки.

Чтобы определить, сколько ступеней будет иметь возводимая лестница, мастера используют следующий метод:

Вычисляют или измеряют общую длину лестницы (расстояние от первой ступени до пола второго этажа).
Делят полученную длину на примерную высоту подступенка.
Округляют полученный размер до целого числа и выполняют пересчет с учетом новых данных.

Этот алгоритм довольно упрощен, так как в процессе реальных расчетов принимаются во внимание многие другие факторы (толщина напольного покрытия на первом и втором этажах, тип самой лестницы, отделка ступеней).

Как правильно рассчитать параметры лестницы: правила и нормы проектирования, оптимальные размеры ступеней ( высота, длина, ширина), высота прохода, ширина проступи

Перед тем, как реализовать идею лестницы в квартире, необходимо рассчитать ее параметры, при помощи стандартных технических размеров.

Ступени чаще всего имеют размеры 15×30 см (высота ступеней — 15 , ширина — 30 см).

Эти размеры позволяют устроить уклон марша в соотношении 1:2. Ширина лестницы должна быть не менее 120 см, ширина площадок — не менее ширины марша. Количество ступеней в марше колеблется от 5 до 18.

Однако на практике добиться такого соотношения не всегда возможно. Поэтому существуют методы расчета элементов лестницы и их соотношение друг с другом. Современные строители для определения этого соотношения пользуются терминами «ширина проступи» и «высота подступенка». Высотой подступенка называется расстояние по вертикали между верхними плоскостями двух последовательных ступеней.

Ширина проступи — это расстояние по горизонтали между передними кромками соседних ступеней.

Чтобы определить высоту и ширину ступеней придерживаются следующего правила: нужно, чтобы удвоенная высота подступенка и ширина проступи в сумме равнялись 60- 65 см.

Кроме того для выбора размеров ступени пользуются двумя правилами:

а) Особенно удобны лестницы с соотношением Ь — h = 12 см. Где b — ширина проступи, a h — высота подступенка. Такое соотношение называется «формула удобств».

6) Лестницы с соотношением b + h = 46 см являются наиболее безопасными. Такое соотношение называется «формула безопасности».

При сооружении лестницы необходимо использовать соотношение ширины ступени к высоте подступенка.

При проектировании лестницы следует придерживаться следующих правил:

1) Ширина лестничного марша лестницы не должна быть менее 1 м.

2) Все лестничные марши, имеющие количество ступеней больше трех (кроме приставных), должны оборудоваться перилами, высота которых должна быть не менее 90 см. Окна, прилегающие к лестничному маршу, ограждаются.

3) В местах, где лестницей будут пользоваться дети, открытые лестницы строят таким образом, чтобы расстояние в свету между ступенями не превышало 12 см, а между стойками перил не должно быть больше 10 см.

4) Лестницы должны выдерживать нагрузку не менее 180-220 кг, а перила лестниц — не менее 100 кг.

5) Высота всех ступеней должна быть одинаковой. Отклонение по высоте не должно превышать 0,5 см.

6) Расстояние между лестничным маршем и стеной не должно превышать 5-6 см.

7) При сооружении криволинейных лестниц (лестницы с забежными ступенями) радиус кривизны в средней линии лестницы не должен быть меньше 30 см.

8) Размеры ступеней должны подбираться таким образом, чтобы перемещение по лестнице было безопасным. Для жилых помещений высота подступенка не должна быть больше 20.см, а ширина проступи не должна быть меньше 25 см. Для забежных ступеней в зоне прохода ширина ступени не должна быть меньше 20 см. Уровень последней ступени должен совпадать с уровнем пола этажа.

9) Высота прохода, то есть расстояние между ступенью и потолком или балкой, не должно быть меньше 2 м.

Подходы к лестнице должны быть шириной не менее 1 м и освещаться в любое время суток.

Как спроектировать лестницу (видео):

Предельные размеры подступенка и проступи для лестниц каждой категории

Внутриквартирная лестница (первая категория)
Высота подступенка может быть любой в пределах от 155 до 220 мм при глубине проступи от 245 до 260 мм; также высота подступенка может быть любой в пределах от 165 до 200 мм при глубине проступи от 220 до 300 мм.
Учтите, что в тех случаях, когда лестницами должны пользоваться люди с ограниченными возможностями, следует справиться с Официальным документом М: Проходы и специальное оборудование для людей с ограниченными возможностями.

Лестница для учреждений и общественных зданий (2 категория)
Высота подступенка может быть любой в пределах от 135 до 180 мм при глубине проступи от 280 до 340 мм. Учтите, что Официальный документ М: Проходы и специальное оборудование для людей с ограниченными возможностями применяется и в этом случае.

Прочие лестницы (3 категория)
Высота подступенка может быть любой в пределах от 150 до 190 мм при глубине проступи от 250 до 320 мм. Учтите, что Официальный документ М: Проходы и специальное оборудование для людей с ограниченными возможностями применяется и в этом случае.

Наклон
Максимальный наклон для внутриквартирной лестницы — 42°. Учтите, что нормативные документы не содержат рекомендуемой величины наклона для лестниц остальных двух категорий. Однако если использовать приведенные в них критерии, то в том случае, если бы у лестниц этих категорий ограничивались максимальная высота подступенка и минимальная глубина проступи, максимальный возможный угол наклона должен был бы равняться равным 33° для 2 категории и 38° для 3 категории.
Учтите, что если площадь межэтажного перекрытия здания 2 категории (лестницы в учреждениях и общественных зданиях) менее 100 м², глубина проступи может быть уменьшена с 280 до 250 мм. Таким образом, при максимальной высоте подступенка и минимальной глубине проступи максимально возможный угол наклона можно было бы увеличить с 33° до 36°.

Формула проектирования «2 подступенка + проступь» (2R + G)
У лестниц всех трех категорий сумма глубины проступи с удвоенной высотой подступенка (традиционно выражаемая как 2R + G) должна быть не менее 550 мм и не более 700 мм (при условии соблюдения критериев, установленных для лестниц с забежными ступенями).

Диаграмма осуществимости
Эта диаграмма может быть использована для проверки осуществимости и законности различных сочетаний высоты подступенка и глубины проступи у лестниц 1 категории (внутриквартирных). Любые размеры ступеней, которые попадают в область А, соответствуют разрешенным высоте и глубине, однако нарушают требования нормативных документов относительно максимального угла наклона лестницы. Размеры, находящиеся в области С, соответствуют требованиям нормативных документов, но нарушают установившуюся традицию, согласно которой угол наклона лестницы должен составлять не менее 25°. Размеры, находящиеся в области D, превышают максимальное значение суммы 2R + G (700 мм), а размеры в области Е не достигают минимальной величины этой суммы (550 мм). Однако любое соотношение высоты подступенка и глубины проступи в пределах области В соответствует всем требованиям нормативных документов.

2 Правила построения удобных лестниц

На первых лестницах, которые я построил, я рассчитал их размеры для подступенка 1×8 и проступи 2×8. В результате получилась катастрофически неудобная лестница со слишком короткими ступенями для взрослых. Хотя сам подъем не был ужасным, что-то в его использовании было очень тесно, и я решил найти то, что входит в безопасную и удобную лестницу. С тех пор я построил и/или спроектировал много лестниц, и каждый раз я думаю об уроках, которые я усвоил на той первой .

Для тех, кто не знаком с терминами, «подъем» означает расстояние по вертикали от верха одной ступени до верха следующей ступени. Это также размер одного из разрезов на каждом из настоящих лестничных косоуров — элементов каркаса, удерживающих ступени лестницы. Однако «Бег», кажется, вызывает некоторое замешательство. Это горизонтальное расстояние от поверхности одного подступенка до поверхности следующего подступенка или от носа до носа и выреза другого стрингера — это НЕ размер самой ступени, который включает вылет передней кромки от ¾ дюйма до 1 дюйма. ¼” (согласно IRC для большинства жилых лестниц).

IRC ( International Residential Code ) требует максимального подъема (« r ») в 7 ¾” и минимального пробега (« R ») не менее 10”. Они используют термин «протектор» вместо «бег», но я думаю, что это является причиной некоторой путаницы, поэтому я буду использовать стандартный термин «бег».

Ограничение кода IRC лестницы:
подъем r ≤ 7 3/4″
пробег R ≥ 10″
r+R = 17 3/4″ (хорошо)
2r+R = 25 1/2″ (в пределах диапазона)
→ лестница будет удобно

Правило первое гласит, что рост плюс пробег ( r+R ) должны равняться 18 дюймам.Почему? Это то, что большинство людей считают удобным шагом на большинстве лестниц. Вы можете немного схитрить, но меньше 17 дюймов и больше 19 дюймов приведут к тому, что шаги будут слишком большими или слишком маленькими для большинства людей. На моей первой ступеньке r + R было примерно 15 дюймов — слишком далеко от 18 дюймов, чтобы быть удобным или безопасным. Ограничение IRC дает r+R 17 ¾” — чертовски близко к 18.

Я полагался на правило 18 дюймов в течение нескольких лет, пока не встретил другого плотника, который настаивал на том, что лучшим показателем будет удвоение подъема плюс ( 2r+R ) длина пробега должна быть 25 дюймов.После попытки решить, какое правило действительно лучше, я остановился на идее , используя оба . Если лестница соответствует обоим числам, она будет удобной. Если он встретит только одно из чисел, ему будет менее комфортно. Если он не встретит ни одного числа, ему будет некомфортно.

Моя первая лестница имела 2r+R около 23. Ограничение IRC дает 2r+R 25 ½”. Моя идеальная лестница имеет 7-дюймовый подъем и 11-дюймовый пробег. Обычно мне приходится сжимать ступеньку по той или иной причине, но в редких случаях я могу включить ступеньку 7-11, и это оказывается очень удобно.Я называю это ленивой лестницей, потому что кажется, что для ее использования не требуется никаких усилий (но вы все равно чувствуете, что идете куда-то). Его r + R составляет 18 дюймов, а его 2r + R составляет 25 дюймов, как раз там, где они должны быть.

Идеальная лестница (на мой взгляд):
подъем r = 7″
прогон R = 11″
r+R = 18″ (идеально)
2r+R = 25″ (идеально)
→ Лестница будет удобной

У вас есть вероятно, имел опыт использования лестниц, часто в учреждениях, которые казались смехотворно поверхностными, возможно, даже требовали заикания шагов или вызывали сильное желание сделать две ступеньки одновременно. Не слишком экстремальным примером этого может быть что-то вроде подъема на 4 дюйма и пробежки на 14 дюймов. Это дало бы r + R 18 дюймов прямо на деньгах для длины шага. Но 2r+R составляет всего 22 дюйма, что довольно далеко от 25 дюймов, и в результате возникает ощущение, что вам нужно идти по лестнице по две за раз или что вы перетасовываете их по одной ступени за раз.

Пример с неглубокой лестницей:
подъем r = 4″
пробег R = 14″
r+R = 18″ (идеально)
2r+R = 22″ (слишком низко)
→ будет неудобно

Род-Айленд внес поправки в IRC чтобы обеспечить максимальный подъем 8 ¼” и минимальный пробег 9”.При r+R 17 ¼ дюйма и 2r+R 25 ½ дюйма оба числа достаточно близки к идеалу, чтобы быть удобными для большинства людей. На ProHOME Майк Гертин использовал поправку Род-Айленда в своих интересах. Я спроектировал лестницу с подъемом 7 7/16 дюйма и длиной прогона 10 дюймов (r+R≈17,5”, 2r+R≈25”, хорошие цифры). Майк смог отказаться от проступи и подступенка и использовать полученное пространство над головой, чтобы создать больше площади и интересный уголок в одной из спален, используя высоту 8 дюймов и длину 9 ¼ дюйма для r + R 17 ¼. ” и 2r+R из 25 ¼”, вполне в зоне комфорта.

Скорректированные размеры ProHOME Майка Гертина:
рост r = 8″
длина R = 9 1/4″
r+R = 17 1/4″ (хорошо)
2r+R = 25 1/4″” (почти идеально)
→ лестница будет удобной

Что, если бы ситуация позволила сохранить максимальный подъем 8 ¼” и мы увеличили прогон до 10 1/2”? Тогда r+R будет 18 ¾”, приемлемым, но 2r+R будет 27”, что более чем идеально. Очень высоким людям лестницы таких размеров могут показаться удобными, но люди с ограниченными возможностями вертикального роста не будут. Как насчет минимального пробега 9 ½ дюймов, но оставить свободный конец на уровне 7 дюймов? 2r+R будет 24 ½ дюйма, что довольно неплохо, но r+R всего 16 ½ дюйма недостаточно, и лестница будет казаться миниатюрной.

Вот хороший пример лестницы. Не думаю, что кто-то спутает ее с удобной. Я спроектировал и построил его много лет назад, но помню, как использовал стремянку для объемного вдохновения. Если не считать того, что гусеницы слишком малы для обеспечения безопасности, высота подъема должна была составлять около 12 дюймов, а ход — около 4 дюймов. Тогда r+R было 16 дюймов (слишком мало), а 2r+R было 28 дюймов (слишком высоко). К счастью, лестница используется в основном для хранения вещей.

Пример крутой лестницы:
подъем r = 12″
пробег R = 4″
r+R = 16″ (слишком низко)
2r+R = 28″ (слишком высоко)
→ будет неудобно

Подводя итог:

Высота плюс пробег ( r+R ) не должны превышать 18 дюймов.

Двойной подъем плюс пробег ( 2r+R ) должны быть в пределах 25 дюймов на дюйм.

Нарушайте эти правила на свой страх и риск.

Патока прокомментировал с хорошей идеей; вот график, который показывает, что я считаю «золотым пятном» для дизайна лестницы . Я включил значки для каждой лестницы, описанной в этой статье:

Больше отличных изделий для строительства лестниц:


Разметка основных косоуров лестницы . Чтобы обеспечить ровные срезы проступей и отвесные срезы подступенков на косоурах лестницы, крайне важно правильно выполнить компоновку.	План палубы-лестницы 101 — Схема лестницы на палубе проста, верно? Наверное, правильно, если только вы не беретесь за эту задачу впервые. Имея множество доступных «калькуляторов лестниц», вычислить размеры подъема и пролета несложно. Применение этих размеров — другое дело. Посмотрите этот урок, чтобы узнать, как спланировать базовый набор лестниц на палубе.

Точное размещение косоуров лестницы с помощью этого специального инструмента . Если вы обрамляете лестницу, вы можете надеяться, что лестничные упоры на угольнике обрамления прилегают к краю красивой прямой доски, но это может быть не так – в В этом случае есть лучший способ.Посмотрите это видео, чтобы узнать, как правильно расположить косоуры лестницы.	Каркас лестницы . Независимо от того, какой метод вы выберете, любой набор лестниц требует одного и того же базового подхода для безопасного, удобного и законного перехода с одного этажа на другой. В этом слайд-шоу фотографий автор Fine Homebuilding Джон Спайер проведет вас по этапам создания лестницы.

Как проектировать наружные ступени, какие размеры используются для наружных ступеней и подступенков

Правильно пропорциональные ступени необходимы для обеспечения безопасности.Ступени переднего крыльца, ступеньки на террасе или наружная лестница должны быть спроектированы так, чтобы их можно было безопасно использовать.

Если вам предстоит проект , который будет включать в себя создание набора шагов, необходимо понять важные моменты. Мы полагаемся на то, что шаги должны быть удобными в использовании и должным образом спроектированы из соображений безопасности. Прежде всего, лестницы и ступени должны быть спроектированы с учетом требований безопасности. Внешний вид и эстетика должны быть на втором плане.

Переменная высота подступенка в этом наборе ступеней может стать проблемой безопасности — из четырех подступенков в этом наборе ступеней только два средних подступенка имеют одинаковую высоту

Без удобной пропорции подступенка и ступени удобство использования может быть снижено, а без единообразия высоты подступенка и пропорции по всему набору ступеней безопасность может быть снижена.

Когда кто-то ставит ногу на ступеньку (независимо от того, идет ли она вверх или вниз по ступенькам), он подсознательно ожидает, что расстояние (высота подступенка) до следующей ступеньки будет таким же. Если это не так, ритм шагов пользователя нарушается, и может произойти серьезная авария.

Для наружных ступеней общая формула расчета комфортных пропорций: 2(R) + T = от 26 до 27 дюймов, где R = высота подступенка (в дюймах), а T = глубина ступени (в дюймах). Рекомендуемый диапазон высоты подступенка в наборе ступеней на открытом воздухе составляет минимум 4. 5 дюймов до максимум 7 дюймов. Глубина протектора может быть получена с помощью приведенной выше формулы. Обязательно ознакомьтесь с вашими местными строительными нормами и требованиями к ступеням.

Набор ступеней, которые будут использоваться в более непринужденной или непринужденной манере, обычно в зоне, где пространство не ограничено, обычно использует высоту подступенка в нижней части рекомендуемого диапазона. Чтобы быстрее преодолеть изменение высоты или в условиях ограниченного пространства, обычно используется высота подступенка на верхнем конце диапазона.

Во многих случаях существуют ограничения площадки, которые необходимо учитывать при проектировании и создании набора шагов. Одно из этих ограничений может включать ситуацию, когда верхняя ступенька и нижняя ступенька должны совпадать с существующей или конкретной предложенной отметкой.

Терминология простого шага

В этом случае, чтобы определить количество подступенков и высоту подступенка (помните, что все высоты подступенков в наборе ступеней должны быть одинаковыми), начните с измерения общей разницы двух отметок (см. рисунок).Для примера расчета предположим, что общая разница высот составляет 29,25 дюйма (или 29 1/4 дюйма). Это число (29,25 дюйма) необходимо разделить на количество подступенков, чтобы получить высоту подступенка. В своих расчетах вы можете поэкспериментировать с другим количеством подступенков, чтобы найти высоту подступенка, которая попадает в рекомендуемый диапазон. В примере расчета, если мы попробуем 6 в качестве количества подступенков, тогда 29,25 дюйма / 6 подступенков = 4,875 дюйма (или 4 7/8 дюйма) для высоты подступенка каждой ступени. Затем, чтобы получить высоту протектора, в этом примере расчета используйте формулу для рекомендуемого соотношения подступенка и ступени 2(4.875) + T = от 26 до 27 дюймов. T (глубина протектора) будет равняться от 16,25 до 17,25 дюймов.

Повышение безопасности ступеней

Помимо одинаковой высоты подступенка и удобных пропорций, есть и другие вещи, которые вы можете сделать, чтобы повысить безопасность ваших ступеней. К ним относятся, но не ограничиваются:

– не рекомендуется использовать мелкие стояки; стояки, высота которых ниже рекомендуемой минимальной высоты, могут стать источником опасности, о которую можно споткнуться

– не рекомендуется использовать менее 2 стояков; обычно используется минимум 3 подступенка

– это помогает сделать ступени более заметными; использование изменения цвета, материалов или узора для создания визуального ориентира — вот некоторые способы, которые могут помочь избавиться от ступеней, которые сливаются с окружающей средой и становятся «невидимыми»

– ступени без подступенка, именуемые «открытый подступенок», не рекомендуются; наличие физического подступенка помогает удержать ногу пользователя от прохождения через подступенок; это также помогает предотвратить падение маленьких детей, домашних животных и различных предметов в отверстие

– поверхности протектора должны быть противоскользящими

Требования к подступенку лестницы OSHA | Работа

Патрик Глисон, доктор философии. D., обновлено 01 июля 2018 г.

Управление по охране труда — это федеральное агентство, которое осуществляет надзор за выполнением различных требований по охране труда и технике безопасности, закрепленных в Законе о безопасности и гигиене труда. Одним из важных вкладов OSHA в обеспечение безопасности рабочих мест являются различные требования, касающиеся лестниц.

Если вы когда-нибудь были в старом районе на склоне холма или посещали старое промышленное предприятие, вы уже знаете, почему важны стандартные размеры лестницы.Лестницы старых растений часто бывают узкими и крутыми без площадок. Перила прерывисты и небезопасны для детей или пожилых людей с ухудшающимися способностями к равновесию.

Точно так же старые жилые лестницы часто имеют нестандартные размеры проступи и подступенка, что может привести к серьезным падениям на лестнице. Во многих случаях они настолько круты и проходят так много шагов без приземления, что по своей сути небезопасны и потенциально смертельны. Многие старые лестницы на склоне холма имеют неадекватные перила или вообще не имеют перил.

Основные требования OSHA к лестницам

Таким образом, стационарные лестницы, соответствующие требованиям OSHA, должны иметь:

Ступени (горизонтальный элемент лестницы, на который вы ступаете) имеют глубину не менее 10 дюймов и не более 14 дюймов.
Подступенки (вертикальный элемент, соединяющий проступи) высотой не менее 6 дюймов и не более 7,5 дюймов.
Ширина лестницы минимум 22 дюйма

Если на лестнице более четырех ступеней, они должны иметь фиксированные перила, высота которых варьируется в зависимости от использования.Для лестниц с удлиненными маршами должны быть предусмотрены площадки.

Почему не следует полагаться только на лестничные правила OSHA

Регулирование зданий в США регулируется не только OSHA, но и Международным строительным советом (IBC). В первую очередь жилые дома в США будут регулироваться правилами IBC, а не OSHA, хотя во время строительства применяются правила OSHA.

Правила IBC могут быть более строгими. Например, вы можете построить для своего нового дома лестницу, отвечающую требованиям OSHA, которая не пройдет проверку Департаментом строительства вашего города.Кроме того, в некоторых штатах и даже в некоторых крупных городах США есть свои собственные строительные нормы и правила, которые являются вариантами правил IBC. Как правило, эти варианты увеличивают, а не ослабляют основные требования IBC. Правила IBC для лестниц регулируют не только размеры проступи, подступенка и ширины ступени, но и максимально допустимую разницу между заданными элементами ширины проступи, подступенка и ступени. Они также регулируют высоту перил, размер перил, допустимое расстояние между элементами перил, размер носа (нос — это передняя часть проступи, которая немного выступает вперед от подступенка), максимальное количество вертикальных футов, разрешенное в лестничном марше без посадку, посадочные размеры и минимальную высоту накладных расходов над ступенями.

Отдельные, немного более мягкие нормы IBC и связанные с IBC правила регулируют винтовые лестницы, которые могут использоваться только при заданной максимальной площади этажа, в зависимости от типа здания. Кодексы IBC и связанные с IBC правила, регулирующие коммерческие здания, значительно более строгие, чем правила, регулирующие жилые лестницы.

Правила OSHA для винтовых лестниц менее строгие. Допустимые размеры протектора варьируются в зависимости от использования. Высота подступенка во всех случаях может варьироваться от минимум 6,5 до 10 дюймов.5 дюймов.

Минимальные и максимальные значения требований к стоякам для OSHA, IBC и связанных с IBC положений Департамента строительства Лос-Анджелеса противоречат требованиям двух других. Эти конфликты распространяются почти на каждое из десятков различных требований к лестницам, предусмотренных в каждом кодексе. Единственный способ убедиться, что лестницы, которые вы строите, соответствуют требованиям, — это следовать конкретным требованиям строительных норм и правил вашего города.

Предупреждение

Размеры лестниц во всех трех распространенных кодах, кодах OSHA для рабочих мест и кодах IBC и производных IBC для жилых и коммерческих зданий являются сложными.Если вы добавляете или переделываете лестницу на рабочем месте, в офисе или дома, это та область, где лицензированный подрядчик может сэкономить вам время и деньги.

Лестничный подступенок — проектирование зданий

Часть K строительных норм требует, чтобы подъем, проход, поручни, высота над головой, длина и ширина любых лестниц, лестниц и пандусов между уровнями соответствовали требованиям, обеспечивающим разумную безопасность людей, получающих доступ к зданиям и передвигающихся по ним.

Утвержденный документ K — Защита от падения, столкновения и удара описывает положения, которые удовлетворяют этому требованию.Он определяет «подъем» лестницы как высоту между последовательными ступенями или, для пандусов, вертикальное расстояние между каждым концом марша пандуса.

В лестничном марше размеры всех ступеней для подъема и спуска должны быть такими, как показано ниже.

Во всех зданиях ступени должны быть ровными, подъем и спуск каждой ступени должны быть одинаковыми на протяжении всего лестничного марша. Если лестница имеет более 36 подступенков в последовательных маршах, между маршами должно быть как минимум одно изменение направления.

Здания, кроме жилых, не должны иметь одинарных ступенек. Для маршей между площадками максимальное количество подступенков должно быть 16 подступенков для служебных лестниц, а для лестниц общего доступа — 12 подступенков, но в исключительных случаях не более 16 в небольших помещениях, где площадь плана ограничена.

В зданиях, кроме жилых, подступенки не должны быть открытыми, чтобы ноги или вспомогательные приспособления не попали под ступени во время подъема, что может привести к падению или вызвать у находящихся в них людей чувство незащищенности.В жилых помещениях ступени могут иметь открытые подступенки, если проступи перекрывают друг друга не менее чем на 16 мм и ступени сконструированы таким образом, что сфера диаметром 100 мм не может пройти через открытые подступенки.

В зданиях, не являющихся жилыми, выступы ступеней должны быть видны с помощью визуально контрастирующего материала шириной не менее 55 мм как на проступи, так и на подступенке. Для мест общего доступа в зданиях, содержащих квартиры, подступенки не должны быть открытыми, а выступы ступеней должны быть визуально заметны с использованием визуально контрастирующего материала шириной 50–65 мм на проступи и 30–55 мм на подступенке.

При наличии ступенчатых проходов в сборочных цехах каждая ступенька в проходе должна иметь минимальную высоту 100 мм и максимальную высоту 190 мм. Если к каждому ряду сидений имеется два или более подъема, все ступеньки должны быть одинаковой высоты.

[править] Статьи по теме Designing Buildings Wiki

Строительный кодекс

для ступеней | Главная Руководства

Автор: Майкл Логан Обновлено 9 декабря 2018 г.

Строительные нормы и правила обеспечивают безопасность лестниц с помощью правил, которые применяются к высоте и глубине каждой ступени, опоры и поручней. Персонал по обеспечению соблюдения строительных норм и правил серьезно относится к строительным нормам для лестниц, потому что небольшая ошибка может привести к серьезной травме. Международный строительный кодекс предусматривает правила для ступеней и лестниц в главе 10 свода правил IBC. Строительные нормы Калифорнии заимствованы из IBC и очень похожи на них; местные постановления могут изменять или изменять код в соответствии с местными требованиями и практикой.

Значение

Столкновение со ступенькой, высота, ширина или глубина которой существенно отличается от других ступеней на лестнице, может нарушить равновесие альпиниста и привести к падению.Ступенчатые строительные нормы основаны на том факте, что люди, использующие лестницы, ожидают, что каждая ступенька будет одинаковой высоты. Строительные нормы и правила для лестниц делают лестницы более безопасными, гарантируя, что люди, использующие лестницу, не столкнутся с непредвиденными обстоятельствами.

Ступени

Ступени — это часть ступени, на которую наступают. Они поддерживают вес пользователя. Глубина всех ступеней на лестнице должна быть одинаковой спереди назад с максимальной разницей в 0,375 дюйма между самой глубокой и самой мелкой ступенями.Ступени должны иметь минимальную глубину 11 дюймов. Глубина протектора измеряется от переднего и заднего краев соседних ступеней.

Подступенки

Подступенок — это расстояние от вершины одной ступени до вершины следующей ступени, измеренное по вертикали. Подступенки должны иметь максимальную разницу в 0,375 дюйма между самой высокой и самой низкой подступенками на лестнице. Подступенки должны иметь максимальную высоту семь дюймов и минимальную высоту четыре дюйма. В домах на одну семью и таунхаусах допускается максимальная высота подступенка 7.75 дюймов.

Поручни

Ни одна ступенька в жилом доме, таком как отдельно стоящий дом, таунхаус или кондоминиум, не требует перил. Лестницы с более чем одной ступенькой внутри этих конструкций или примыкающие к ним должны иметь поручни вдоль одной или обеих сторон лестницы. Требуется один поручень, но допускается два.

Соображения по размещению

Лестницы должны иметь ширину не менее 36 дюймов и иметь высоту не менее 80 дюймов по всей длине лестницы и одну длину проступи за нижней ступенькой.Высота над уровнем моря — это вертикальное измерение от переднего края ступени до потолка над ним. Каждая лестница должна иметь площадку длиной, равной ширине лестницы, но длина площадки более 48 дюймов не требуется. Лестницы с общим вертикальным подъемом более 12 футов должны иметь площадку между верхней и нижней площадками.

Специальные лестницы

Винтовые и круговые ступени и лестницы имеют специальные коды, которые применяются только к ним, как указано в разделе 1009 IBC.7, 1009.8 и 1009.9. Также в особых случаях разрешены чередующиеся устройства протектора, как это предусмотрено в разделе 1009. 10.

Лестницы IBC Кодекс и требования

Международные строительные нормы и правила (IBC) предъявляют множество требований к лестницам, и вы также должны обеспечить необходимое количество путей выхода и убежищ для инвалидных колясок.

Ширина и вместимость (IBC 1011.2)

Требуемая ширина лестницы определяется количеством людей на каждом этаже.Короче говоря, ширина рассчитывается путем умножения нагрузки пассажиров, обслуживаемых такими лестницами, на коэффициент 0,3 дюйма на человека. Однако самая минимальная ширина между поручнями составляет 44 дюйма. Вы должны рассчитать ширину лестницы IBC для многоэтажных лестниц по сравнению с одноэтажными лестницами.

Ширина = 0,3 x нагрузка на пол

Подробнее: Различия в требованиях IBC и OSHA

Высота над уровнем моря (IBC 1011.3)

Лестницы должны иметь зазор в 80 дюймов от края выступа каждой лестницы, измеренный вертикально вверх к потолку.Зазор должен продолжаться после последней ступени, по крайней мере, на одну глубину ступени лестницы.

Высота подступенка и глубина проступи (IBC 1011.5)

Высота ступени, также известная как высота подступенка, должна быть не менее 4 дюймов и не более 7 дюймов. Минимальная глубина протектора составляет 11 дюймов. Если у лестницы есть выступы, вы измеряете расстояние от передней кромки выступа до края выступа следующей ступени.

Единые размеры (IBC 1011.5.4)

Лестницы IBC должны иметь одинаковые размеры подступенка и проступи по всей лестнице.Разница между наибольшей и наименьшей глубиной протектора или высотой подступенка не может превышать 3/8 дюйма.

Сплошные подступенки (IBC 1011.5.5.3)

Сплошные подступенки необходимы для лестниц IBC , за исключением для средств эвакуационных лестниц, если отверстие между ступенями не позволяет пройти сфере диаметром 1/2 дюйма.

Площадки (IBC 1011.6 и 1009.6.3)

Наверху и внизу каждой лестницы должен быть этаж или площадка.
Ширина лестничных площадок должна быть равна ширине лестницы, которую они обслуживают.
Там, где лестница идет прямо, глубина лестничной площадки не должна превышать 48 дюймов.
Двери, открывающиеся на лестничную площадку, не могут уменьшить минимальную ширину лестничной площадки менее чем наполовину.
Когда дверь полностью открыта, она не может выступать более чем на 7 дюймов в минимальные размеры лестничной площадки.
Если для зоны убежища требуется место для инвалидной коляски, место для инвалидной коляски не может быть расположено в требуемых минимальных размерах площадки или двери.

Подъем лестницы (IBC 1011.8)

Через каждые 12 футов вертикального подъема лестница должна иметь площадку.

Поверхность для ходьбы (IBC 1011.7.1)

Наклон поверхности для ходьбы не может превышать 1:48 в любом направлении.
У вас могут быть поверхности для ходьбы с отверстиями, но через отверстия не может пройти сфера диаметром 1/2 дюйма.
Если лестница находится снаружи, конструкция лестницы IBC не позволяет воде скапливаться на поверхности для ходьбы.

Ограждения (IBC 1011.13 и 1015)

Ограждения необходимы на всех открытых пешеходных поверхностях лестницы, включая площадки и лестницы. Высота защиты должна быть не менее 42 дюймов и измеряется по вертикали от передних кромок выступов протектора или от посадочной поверхности. Любое расстояние в ограждениях должно быть менее 4 дюймов. Как показано ниже, ограждения представляют собой вертикальные балясины, но ограждения также могут быть кусками стекла, проволоки и т. д.

Поручни (IBC 1011.11 и 1014)

Поручни должны быть с обеих сторон лестницы IBC и должны соответствовать этим дополнительным требованиям к поручням. Вы можете сравнить все требования к высоте лестничных перил ADA, OSHA и IBC здесь.

Источники: Раздел 1011 «Лестницы» Международного совета по нормам и правилам

«Как спроектировать лестницу коммерческого назначения»

Лестницы являются важным элементом создания функциональной и безопасной среды.

При планировании коммерческих зданий перед архитекторами часто стоит задача максимизировать площадь, чтобы получить как можно больше полезной площади. Часто это означает наращивание, а не вынос, что означает включение лестниц. Проектировщики зданий должны предусмотреть соответствующие выходы, которые часто включают лестницы.

Являясь лидером отрасли, компания Mannington Commercial предлагает инструкции по лестничным системам, которые соответствуют как Международным строительным нормам (IBC), так и Закону об американцах-инвалидах (ADA).

Давайте начнем с изучения того, что входит в создание коммерческой лестничной системы.

Определение компонентов коммерческой лестничной системы

Любой проект начинается с понимания его цели, а также вовлеченных элементов.Начнем с основных частей лестницы:

Протектор – часть, на которую вы наступаете.
Нос – передняя кромка протектора.
Подступенок – вертикальная часть за протектором. В сочетании с протектором это создает шаг.
Стрингер – вертикальная часть, которая поддерживает проступи и подступенки с обеих сторон лестницы или под серединой. Его можно оставить открытым или защитить поверхность боковой стенки.
Площадка – плоская площадка между лестничными пролетами или пространство, используемое для поворота внутренней лестницы.
Перила – узкая опора, за которую можно держаться.

Эти детали объединяются, чтобы создать функциональную традиционную лестницу, поэтому материалы также должны дополнять друг друга, чтобы работать вместе.

Понимание вопросов соответствия для коммерческих лестниц

У IBC и ADA есть особые требования, которые могут различаться. Всегда полезно проверить законы местной юрисдикции для вашего проекта, так как могут быть дополнительные правила.Помните, что требования распространяются не только на полные лестницы; требования распространяются даже на один шаг.

Между требованиями IBC и ADA есть несколько различий. Стандарты ADA применяются ко всем лестницам, которые являются частью обязательных путей эвакуации. Требования IBC применяются к любой лестнице, обслуживающей занятую часть здания, независимо от того, является она частью системы эвакуации или нет.

Для уточнения, «средства выхода» — это беспрепятственный путь для выхода из здания, сооружения или помещения.Таким образом, даже один шаг на выходе из здания должен соответствовать требованиям.

Изучение конкретных требований IBC- и ADA-соответствия

Теперь давайте рассмотрим некоторые рекомендации по строительству лестниц:

Максимальный вертикальный подъем одного лестничного пролета составляет 12 футов. Это означает, что каждые 12 футов должны быть приземления.
Требуется высота над головой не менее 6 футов 8 дюймов. Это измеряется от передней кромки ступеней до самой нижней точки над лестницей.Это может быть труба или другое приспособление, а также потолок.
Ширина каждой лестницы или ступени должна быть не менее 44 дюймов, если в здании будет проживать 50 и более человек. Он должен быть не менее 36 дюймов в ширину, если вместимость здания будет составлять 49 человек или менее.
Лестницы для инвалидов более сложные. Минимальная ширина составляет 48 дюймов — если не установлены автоматические разбрызгиватели, то минимальная ширина составляет 44 дюйма.
Ширина рассчитывается как чистое, полезное, свободное пространство.Однако в расчете могут быть учтены поручни, которые могут заходить с обеих сторон максимум на 4,5 дюйма.

Расчет ширины проступи коммерческих лестниц

Это сложно, конечно, но есть формула расчета ширины протектора. В большинстве случаев вы можете использовать уравнение 0,3 дюйма, умноженное на нагрузку на лестницу. Но, если в здании есть и автоматическая спринклерная система, и система аварийной голосовой/тревожной связи, используйте 0.2 дюйма, умноженные на заполняющую нагрузку лестницы.

Это кажется простым, не так ли? К сожалению, есть еще одно правило: вы никогда не можете сузить путь выхода. Другими словами, лестница может становиться шире по мере того, как вы спускаетесь, но никогда не может стать уже. Даже если нагрузка на нижний этаж меньше, ширина лестницы должна быть не меньше ширины верхнего этажа.

Давайте составим примерное уравнение для четырехэтажного здания с системой пожаротушения и системой экстренной связи:

4-й этаж: 100 заполняемость: 100 X 0.2 = 20, что означает по умолчанию минимальный 44-дюймовый протектор.

3-й этаж: 250 заполняемость: 250 X 0,2 = 50, что означает 50-дюймовую колею.

2-й этаж: нагрузка на 100 человек: 100 X 0,2 = 20, но поскольку размер не может сужаться книзу, ширина протектора должна оставаться не менее 50 дюймов.

Ключевым выводом является то, что ширина проступи никогда не может уменьшаться по мере спуска лестницы; он должен оставаться таким же широким, как и самое большое вычисление, на всем пути вниз, чтобы обеспечить продолжение потока трафика до выхода.

Определение требований к подступенку, проступи и выступу

Мы говорили о ширине проступи, но глубина проступи больше связана с тем, как отдельный человек на самом деле ходит по лестнице, чем с тем, как пользователи в целом используют лестницу.

Глубина ступени измеряется между краем носа ступени и краем носа ступени выше, потому что, спускаясь по лестнице, вы не можете наступить на часть ступени, закрытую «навесом» ступени. протектор над ним.

Как для IBC, так и для ADA применяется правило 7/11: высота подступенка составляет максимум 7 дюймов и минимум 4 дюйма, а глубина протектора составляет минимум 11 дюймов.

Когда вы идете вверх или вниз по лестнице, вам не нужно думать о каждом шаге, вы хотите идти с ритмом. Это одна из причин, по которой и IBC, и ADA требуют одинаковости подступенков и ступеней. Это безопаснее для всех.

Но все мы знаем, что у зданий есть свои особенности, поэтому IBC допускает небольшое разнообразие.Разница между самым высоким и самым низким подступенком не может превышать 3/8 дюйма, а между самой глубокой и самой узкой ступенями — не более 3/8 дюйма.

Открытые стояки могут обеспечить приятную эстетику дизайна и разрешены стандартами IBC, если отверстие уже 4 дюймов. Элемент дизайна, такой как 1,25-дюймовый нос на гусеницах, разнесенных на 5 дюймов по высоте, может соответствовать требованиям. Но открытые подступенки запрещены правилами IBC и ADA для лестниц, доступных для инвалидов.Подступенки также не должны наклоняться более чем на 30 градусов по отношению к нижней ступени.

Носовая или передняя часть протектора имеет особые требования как к конструкции, так и к расположению для обеспечения безопасности. Во-первых, нос не должен выступать более чем на 1,25 дюйма над протектором внизу; это щедро, но соответствует обоим наборам рекомендаций.

Радиус/скос носовой части должен составлять не менее 1/16 дюйма и не более 9/16 дюйма для требований IBC и не более 1/2 дюйма для ADA.Выступ должен быть одинаковым по всей лестнице.

Хотя это не требуется в соответствии с рекомендациями ADA, рекомендуется, чтобы ступени (и площадки) были выполнены в однотонном цвете, а передние 1-2 дюйма были окрашены в другой цвет для обеспечения визуального контраста. Это облегчает просмотр каждого шага. Обязательно ознакомьтесь с местными требованиями, поскольку в некоторых регионах это является обязательным.

Создание коммерческих лестничных площадок

Все мы поднимались по лестницам, которые, казалось, уходили вверх вечно, но для коммерческих помещений существуют правила относительно того, как далеко можно пройти без передышки — с приземлением.

Максимальный вертикальный подъем непрерывного лестничного марша составляет 12 футов, поэтому на каждые 12 футов лестницы должна быть площадка. Как на прямых, так и на поворотных лестницах площадка должна быть не меньше ширины лестницы и не меньше длины лестницы. Но при поворотных лестницах длина не должна превышать 48 дюймов, даже если лестница шире. Так что если у вас 50-дюймовые гусеницы, длина все равно может быть 48 дюймов, но не меньше. Площадка может быть изогнутой, если ее радиус не меньше ширины лестницы.

Если это кажется сложным, это может быть. Постарайтесь помнить, как ходунки или другое приспособление для специальных возможностей будут перемещаться по пространству.

Изготовление и размещение поручней

В то время как Mannington Commercial специализируется на поверхности лестниц, это еще не все, что нужно для создания безопасной лестницы. Поручни в коммерческих зданиях отличаются от перил в жилых помещениях.

Давайте посмотрим на требования IBC и ADA.

Требуется с обеих сторон лестницы.
Должны быть непрерывными по всей длине каждого лестничного марша, а внутренние поручни на лестницах с поворотом или изгибом должны быть непрерывными между маршами.
Высота верхней части поручня должна быть одинаковой и составлять не менее 34 дюймов и не более 38 дюймов от выступа.

Требования немного отличаются, когда дети являются основными пользователями пространства. В зданиях, используемых детьми, второй набор поручней должен располагаться на высоте 28 дюймов с минимальным расстоянием 9 дюймов между поручнями для взрослых и детей. Обязательно измерьте высоту от верхней части поручня до носа ступени лестницы.

Сами поручни должны иметь поверхность для захвата с зазором не менее 1,5 дюймов от стены, быть сплошной поверхностью без препятствий сверху и не иметь препятствий на протяжении более 20 процентов длины.

Любые выступы, такие как настенные крепления, должны находиться не менее чем на 1,5 дюйма ниже направляющей. Подумайте о ком-то, кто должен использовать перила для устойчивости; он должен быть легким для захвата без препятствий.

Чтобы помочь пользователям сделать первый и последний шаги, поручни должны выступать горизонтально над площадкой не менее чем на 12 дюймов и иметь глубину не менее одной ступеньки у основания лестницы. Эти расширения должны либо быть продолжением перил соседнего лестничного марша, либо соединяться со стеной.

Проектирование полной коммерческой лестницы

Определение конкретных размеров соответствующей лестницы обеспечивает как эффективность здания, так и безопасность для тех, кто использует пространство.
