Армирование ленточного фундамента: схема углов, арматура

Ленточный фундамент наиболее распространен при строительстве частных, малоэтажных домов. Прост в исполнении, не требуется привлечение спецтехники, сложного оборудования. Все работы можно провести самостоятельно. Самое главное и сложное: правильно выполнить армирование ленточного фундамента шириной 40 см. Что это, как влияет на срок эксплуатации здания, рассмотрим ниже более подробно.

Ленточный фундамент — основа здания. От его прочности зависит срок эксплуатации, необходимость в ремонте или дополнительном укреплении. Чтобы через год-два-пять не обнаружить перекосы в стенах, не смотреть, как «растут» трещины под окнами, не следует пренебрегать армированием. Как это сделать правильно, какие требования нужно соблюсти, расскажет эта статья.

Чем выполняется армирование

Прежде чем приступать к строительству, необходимо ознакомиться с требованиями СНиП 2.03.01-84. В нем содержится прямое указание на то, что ленточный фундамент под жилой дом не может быть без армирования. Ширина и высота основания и здания значения не имеют.

В основании выделяют две составляющие:

  • бетон. Устойчив к нагрузкам на сжатие. Но при повышении изгибающего или растягивающего момента происходит разрушение ленточного фундамента;
  • арматурный каркас. Снижает нагрузку, приходящуюся на бетонную массу под воздействием изгибающей или растягивающей силы. Состоит из продольных ярусов, связанных в единую конструкцию перемычками: поперечными и вертикальными.

Количество ярусов или поясов напрямую зависит от высоты ленточного фундамента:

  • для мелкозаглубленного высотой до 1-го метра достаточно 2-х;
  • если высота превышает 120 см, добавляется промежуточный пояс армирования.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Ширина основания при этом не учитывается. На нее можно не смотреть.

Для продольных поясов и перемычек оптимальный материал — рифленая арматура диаметром 12-16 мм. Гладкая, диаметром 8-10 мм, рекомендована только в качестве перемычек, если обустраивается ленточный фундамент

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Для перевязки применяется специальная вязальная проволока диаметром 1-2 мм. Сварка не рекомендована: металл сильно нагревается, и в местах соединений появляются «слабые» места, за которыми нужно особенно тщательно смотреть в процессе заливки бетона. При повреждении армирование не будет выполнять своей функции. В то же время, перевязка проволокой — сложный и продолжительный процесс, требующий особых навыков. Сварка выполняется значительно быстрее.

Конфигурация армирующего каркаса

При расчете арматуры обязательно учитываются требования СНиП 2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения»:

  • элементы продольного каркаса ленточного основания располагаются на расстоянии 10 см и менее;
  • между ярусами каркаса — 50 см и менее;
  • поперечные вертикальные перемычки располагаются на расстоянии 30 см и менее;
  • от перемычек, контура каркаса до опалубки — не менее 5 см. В противном случае возможно разрушение бетонного пояса и выход арматуры на поверхность ленточного фундамента;

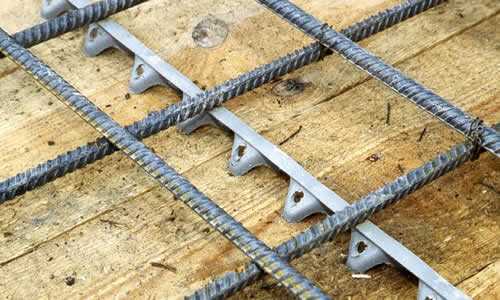

  • нижний пояс не должен лежать на земле. Если предварительно не выполнена подсыпка из песка и щебня, под ярус кладется одинарный кирпич или специальные пластиковые подставки, смотря по состоянию грунта, его однородности.

Рекомендуем к прочтению

Расчет арматуры для армирования ленточного фундамента шириной 40 см

Рассчитать нужные объемы лучше до начала работ, чтобы не останавливаться, не искать, где срочно докупить несколько прутков или моток проволоки. В приведенном расчете за основу взят условный ленточный фундамент с параметрами: высота 70 см, ширина 40 см. Периметр здания — 50 метров.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Для основания высотой 70 см достаточно двух армирующих поясов.

В каждом ярусе 3 прута. Для соединения используется арматура диаметром 12 мм, шаг — 30 см.

Расчеты количества:

  1. на прокладку 3-х прутьев в 2 яруса потребуется 300 метров;
  2. на весь дом запланировано 167 перемычек, размещаемых с шагом 30 см;
  3. для вертикальной перемычки длина равна 60 см, для поперечной — 30 см. На каждый стык требуется 2 вертикальных и 2 горизонтальных перемычки.

Итого: на перемычки вертикального типа придется закупить 200,4 метра арматуры, на горизонтальные — 100,2 метра. Всего на здание необходимо не менее 600,6 метров арматурных прутов диаметром 12 мм. Это количество не окончательно. При оформлении заказа предусмотрите запас на случай брака и усиления углов. Учитывайте и такие параметры, как длина и ширина фасада, количество метров в одном пруте. Если есть возможность, приобретайте прутья с предварительной порезкой в нужный размер, чтобы сократить количество отходов.

Как выполняется армирование

Для прямых участков важно выбирать целые прутья. Чем меньше стыков и соединений, тем прочнее ленточный фундамент. При формировании углов не допускается перехлест элементов, расположенных перпендикулярно. Арматура должна быть согнута буквой «П» или «Г».

Сборку каркаса можно производить как непосредственно на месте, в котловане, так и за его пределами. Первое может быть не слишком удобно из-за небольшого пространства. Во втором случае важно точно соблюсти все размеры, чтобы впоследствии не заниматься переделками каркаса для ленточного фундамента.

Согнуть арматуру под нужными углами в домашних условиях сложно, но возможно. Для этого понадобится отрезок швеллера, в котором вырезаются отверстия болгаркой строго на одной линии. В канавки укладывается прут арматуры. На длинный конец надевается стальная труба, используемая как рычаг. Сгибание требует больших усилий, но позволяет обойтись без покупки листогиба. Перевязка прутьев выполняется проволокой.

Подготовленные для армирования прутья укладываются в траншею в соответствии с описанными выше требованиями после установки опалубки. Ярусы — строго горизонтальны к земле. На следующем этапе, когда установлены и перевязаны все пояса, можно переходить к заливке бетона. Важно следить за тем, чтобы арматура оставалась на своих местах и не сдвигалась. Для частного малоэтажного дома оптимальная марка бетона — М200. После выдержки в соответствии с нормами строительных регламентов ленточный фундамент наберет прочность и будет готов к дальнейшему использованию. Бетон на 28 дней следует закрыть непрозрачной пленкой, беречь от прямых солнечных лучей и периодически смачивать водой.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Чтобы избежать проблем, связанных с пучением грунта, до армирования в траншею на дно засыпаются слоями песка и щебня не менее 10 см. каждый. В противном случае ленточный фундамент не выдержит многочисленных циклов промерзания/оттаивания.

Дом из какого материала Вам нравится больше всего?

можно выбрать до 3 вариантов ответа

Дом из бруса

30

307

Дом из кирпича

17

213

Бревенчатый дом

19

189

Дом по канадской технологии

17

159

Дом из газобетонных блоков

20

133

Дом из оцилиндрованного бревна

4

56

Монолитный дом

10

43

Дом из сип-панелей

12

39

Дом из пеноблоков

15

41

Видео о армировании ленточного фундамента

Рекомендуем к прочтению

Рейтинг автора

Автор статьи

Строительство домов, пристроек, террас и веранд. Стаж 15 лет

Написано статей

zbbr.ru

Армирование ленточного фундамента – основа прочности здания

Правильно построенный фундамент – гарантия прочного, сухого, теплого дома. Из разновидностей фундаментов ленточный средний по затратам материалов и трудоемкости. Использованный арматурный каркас делает из бетонной ленты жесткую раму, выдерживающую значительные нагрузки от стен, перекрытий, кровли, внутреннего наполнения дома.

Для чего нужно армировать ленточный фундамент?

Особенностью мелкозаглубленного облегченного ленточного фундамента является обязательность его армирования. Известно, что бетонные изделия очень прочные на сжатие, менее прочные на сдвиг, и малопрочные на изгиб и разрыв. Компенсируют такие недостатки бетона традиционным способом – созданием композитного материала, в котором одно вещество прекрасно работает на сжатие, а другое – на разрыв. Хорошо сжимаемое вещество дополняют волокнами или стержнями из материала плохо рвущегося и получают новый материал, свойства которого расчетом можно изменять в больших пределах.

Поэтому тонкий слой бетона, известного людям уже более 3 тыс. лет только в XIX веке придумали упрочнить стальной сеткой. Хотя строители знали, что хорошо разрывающаяся глина прекрасно армируется прочной на разрыв соломой.

В случаях, когда на участке неоднородные грунты, армирование ленточного фундамента обеспечит жесткость его рамной конструкции, берущей на себя всю нагрузку от здания и равномерно ее распределяющую.

Общая высота ленточного фундамента обычно от 0,7 – 0,8 м до 1,5 м при ширине от 0,3 до 0,5 м. При длине стены здания от 7 – 10 м такая полоса бетона рассматривается как бетонная балка. Она будет работать на прогиб, когда ее края нагрузить значительно больше, чем середину или наоборот. Т. е. бетон будет нагружен изгибающими усилиями. Защитить балку от разрушения можно поместив в ее толщу в верхней и нижней части продольные стальные или композитные стержни с регулярной профилировкой поверхности. Они за счет профилировки воспримут на себя разрывающие усилия и не дадут растрескаться бетону.

Особенности конструкции армирующего каркаса

Ленточный фундамент фактически состоит из монолитных длинных балок, работающих на изгиб при неравномерных нагрузках сверху от элементов здания и неравномерных просадок снизу от разной плотности грунта.

Поэтому и армируются они в двух зонах балки:

  • сверху, под защитным слоем из бетона – от нагрузок на концах балки, когда середина находится на опоре;
  • снизу, чуть выше нижнего защитного слоя – при нагрузке на середину полосы ленты и опорах под углами здания.

В схеме армирования ленточного фундамента несколько продольных стержней нижнего ряда удерживаются на определенном расстоянии от слоя стержней верхнего ряда вертикальными поперечными стержнями, идущими с шагом от 300 до 500 – 700 мм.

По ширине продольные пруты арматуры удерживаются горизонтальными поперечными стержнями, расположенными с тем же шагом, что и вертикальные.

Поперечные стержни арматуры предназначены:

  • воспринимать поперечные усилия, прилагаемые к балке;
  • ограничивать увеличение образовавшихся трещин;
  • удерживать положение продольных стержней по требованиям чертежа;
  • удерживать стержни от выпучивания в любую сторону.

Стержни связываются проволокой или свариваются в объемный каркас. Его высота и ширина меньше на удвоенную толщину защитного слоя бетона.

Основные функции защитного слоя бетона:

  • сохранение арматуры от внешнего, в т. ч. и агрессивного воздействия, в основном, воды или водяного пара;
  • передача нагрузок от бетона на арматуру;
  • обеспечение анкеровки, т. е. «зацепляемости» арматуры в толще бетона;
  • обеспечение стыка элементов арматуры;
  • обеспечение стойкости арматуры в пламени пожара.

Обычно толщина защитного слоя от 25 – 30 мм до 50 – 60 мм.

Требования к арматуре для ленточного фундамента

В качестве продольной арматуры для мелкозаглубленных фундаментов используют стальную или композитную арматуру с профилированной поверхностью. Профили на стержнях обеспечивают передачу большей нагрузки от изгибающегося бетона на арматурный стержень, чем при гладкой поверхности стержня.

Обычно используют стержни диаметром от 10 до 16 – 18 мм.

Для поперечного армирования обычно берут гладкие стержни диаметром 6 – 8 мм.

Количество стержней, их диаметр, шаг арматуры при установке, толщину защитного слоя, способы и конструкции для армирования углов фундамента и мест пересечения с внутренними несущими стенами должен рассчитывать профессиональный строитель, имеющий высшее образование и практику в этом деле. Он же и отразит принятые решения в чертежах ленточного фундамента, в т. ч. и разработает схему армирования ленточного фундамента.

В СНиП 52-01-2003 по бетонным и железобетонным конструкциям в п. 5.3 изложены требования к арматуре как стальной, так и композитной.

Стальная арматура может быть гладкая и профилированная, горячекатаная, профилированная упрочненная термомеханически, холоднодеформированная, т. е. упрочненная механически без нагревания.

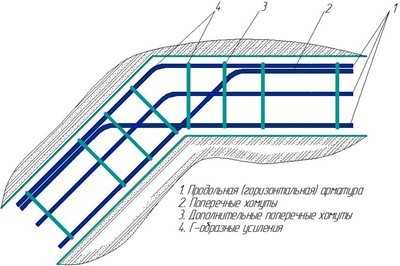

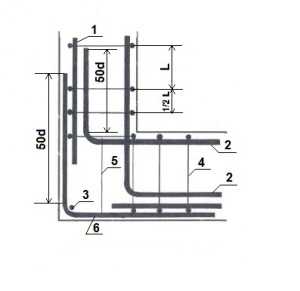

Правильное армирование углов ленточного фундамента

Угловые участки ленточного фундамента – зоны концентрации разнородных напряжений. Две сходящиеся под углом «балки» монолитной конструкции могут иметь в этой зоне нагрузки противоположного направления. Кроме того может быть разная по величине нагрузка от разных стен. На угол могут действовать напряжения растяжения от одной стены и сжатия от другой. Разнородные напряжения должна выдерживать каркасная конструкция угла. Для этого должно быть обеспечено сопряжение каркасов.

Поэтому армирование производится усилением арматурного каркаса как минимум в 2 раза. Для этого поступают следующим образом:

  • арматурный продольный стержень первого каркаса, являющийся внутренним по отношению к наружной части фундамента пропускается вперед и загибается под прямым углом, так, чтобы отогнутая длина была не менее 50 диаметров стержня;
  • стержень передвигается, пока он не примкнет к наружному стержню перпендикулярного второго арматурного каркаса, образуется первый нахлест;
  • наружный стержень перпендикулярного второго каркаса тоже сгибается и подводится к наружному стержню первого каркаса, образуется второй нахлест;
  • внутренний стержень второго каркаса сгибается, сгиб передвигается к наружному стержню первого каркаса и прикладывается ко второму нахлесту;
  • первый и второй нахлесты и перекрест внутренних стержней перевязываются проволокой или свариваются, обвязываются (свариваются) и вертикальные и горизонтальные поперечные стержни.

Как вариант – наружные стержни не сгибаются, а гнется кусок арматуры в виде Г-образного хомута, оба конца которого перевязываются с обоими наружными стержнями.

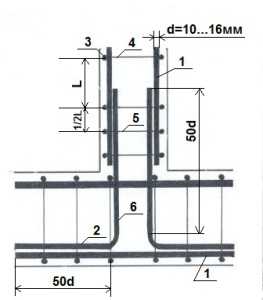

Для стыковки балок для несущих внутренних стен с наружными балками вязку делают так, как указано на рисунках.

Идея та же, что и при армировании в углах – перевязка или сварка внутренних стержней с наружными или с добавочными элементами в виде Г- или П-образных элементов или петель из арматуры. Ни в коем случае не делать простое пересечение стержней.

Этапы строительства ленточного армированного фундамента

Этапы строительства такие:

  • Выкапывание котлована или траншей. Глубина должна учитывать глубину тела фундамента и противопучинистой подушки.
  • Разметка. (см. статью «Как разметить ленточный фундамент своими руками»).
  • Засыпать в траншею песчаную подушку и утрамбовать ее, потом – щебневую.
  • Установить и закрепить щиты опалубки. Уложить на дно и стены слой гидроизоляции в виде полиэтиленовой пленки.
  • Связать и подготовить продольные куски арматурных каркасов. Установить их в опалубку и проверить равенство расстояний от опалубки до каркаса с обеих сторон. В качестве дистанционных элементов использовать заранее заготовленные бруски из бетона или специальные пластиковые стойки-«стульчики». Те же расстояния обеспечить и в нижней части каркаса. Куски кирпича не использовать.
  • Правильно связать угловые части каркасов и места пересечения с несущими стенами.
  • Проверить установку каркасов – защитные расстояния, высоту, горизонтальность, правильность и полноту увязки, и другие требования, изложенные в чертеже фундамента.
  • Залить бетонный раствор одним заходом и тщательно провибрировать его. Выждать 10 – 15 дней и можно снимать опалубку.
  • Основа дома будет готова на 10 – 15 день после заливки, ее можно понемногу нагружать строительством стен. Полная готовность будет на 28 – 30 день после окончания бетонирования.

Основные ошибки при армировании

Ошибок делается много и разных, но главные из них такие:

  1. Для арматурного каркаса не делается защитный слой бетона или делается недостаточной толщины. Как дистанционные прокладки используются куски керамического или даже силикатного кирпича, хорошо пропускающие воду.
  2. Не используется пленка для предотвращения вытекания жидкого цементного «молочка» через деревянную опалубку. Или большие щели в опалубке – через них тоже течет.
  3. Нет гидроизоляции между подошвой и стенками ленточного фундамента – при высокой водопроницаемости бетона коррозия его разрушит за 10 – 15 лет, в т. ч. его будет «рвать» ржавеющая арматура.
  4. Песчано-щебневая смесь под подошвой имеет крупный щебень и не закрыта сверху гидроизоляцией от бетона.
  5. Бетон при заливке подается порциями через день или реже – получают две или три балки с независимым армированием. Интервалы – не более 1,5 – 2 часов.
  6. Укладка стержней в углах с обычным поворотом

наружных и внутренних стержней или, что еще хуже с их простым перекрещиванием.

stroynedvizhka.ru

Армирование фундамента: правильное усиление и укрепление

Целесообразность устройства ленточного основания под постройку дома доказывает его долговечность, составляющая не менее 140 лет. Бетон, использующийся для заливки фундаментной ленты, легко выдерживая вертикальные нагрузки, может разрушаться от других воздействий. Чтобы прочность бетонного основания не вызывало сомнений в любых ситуациях, проводят армирование фундамента, закладывая в его толщу прочную стальную конструкцию, предупреждающую преждевременное разрушение монолита. О том, как правильно армировать фундамент дома, опираясь на требования СНиП и практический опыт, прочитаете в статье.

Зачем армировать бетон?

Чтобы прочность бетонного основания не вызывало сомнений в любых ситуациях, проводят армирование фундамента

Усиливать с помощью встроенной металлической конструкции приходится не только фундаментные сооружения. Железобетоном выполнены практически все строительные конструкции, такие как плиты перекрытия, балки, сваи, стеновые блоки. Почему так, если бетон сам по себе отличается достаточной прочностью?

Ответ прост, — бетон проявляет повышенную прочность только при сжатии. Если же на бетонную конструкцию действуют силы, что ее растягивают или берут на излом, материал быстро разрушается. Для того, чтобы этого не происходило, в тело бетонной конструкции при ее формировании (заливке) помещают стальные пруты, имеющие ребристую поверхность, что не дает им смещаться относительно бетона. Арматура не дает материалу растрескиваться при приложении усилий на изгиб и растяжение.

Ленточный фундамент, залитый бетоном, испытывает на себе не только вертикальное давление от стоящего на нем дома. Подвижки грунта, его морозное пучение стараются растянуть фундаментную ленту или вытолкнуть ее кверху. Чтобы бетонный монолит успешно противодействовал разрушительным воздействиям, проводят усиление фундамента армирующими стальными конструкциями. Особенно это касается мелкозаглубленных фундаментных лент, имеющих небольшую вертикальную толщину и подверженных усилиям грунта, возникающих при изменении его температуры.

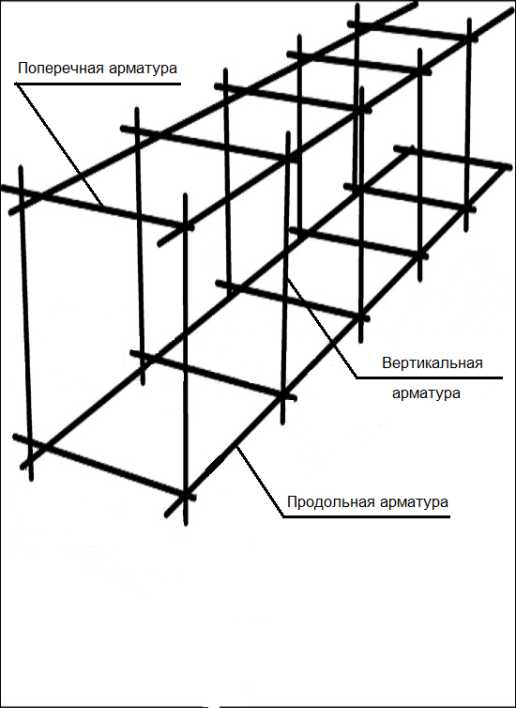

Составляющие армирующего каркаса

Продольная арматура располагается в нижней и верхней части бетонного основания вдоль всего периметра наружных стен и несущих простенков дома

Как укрепить фундамент стальными прутьями, чтобы учесть все действующие на конструкцию усилия? Это уже просчитано специалистами и подробно изложено в СНиП 52-01-2003, документе, регламентирующем строительные нормы при устройстве армирующих каркасов для бетонных конструкций. Согласно СНиП, армирующий каркас ленточного основания дома состоит из таких элементов:

Рекомендуем к прочтению:

  • продольно расположенная арматура;
  • поперечные (горизонтальные) прутки;
  • вертикальная арматура.

Продольная арматура располагается в нижней и верхней части бетонного основания вдоль всего периметра наружных стен и несущих простенков дома. Роль продольных стержней, — компенсация разрушающих усилий, действующих на растяжение фундаментной ленты. Для этой части армирующего каркаса применяются горячекатаные ребристые стержни класса А-3.

Вертикальные стержни призваны значительно усилить прочность фундаментной ленты на изгиб. Выполняются из стального прута класса А-1, имеющего гладкую поверхностную структуру.

Горизонтальные элементы не играют особой роли в упрочнении железобетонной конструкции, выполняя функцию связующего звена между расположенной в одной плоскости продольной арматурой. Материал изготовления, — горячекатаный прут А-1. Часто вертикальные и горизонтальные элементы объединяют в один связующий хомут, что привязан ко всем продольным арматурам.

Так же можно рассчитать армирование ленточного фундамента, воспользовавшись нашим калькулятором.

Особенности сборки армирующей конструкции

Совокупное сечение продольных армирующих элементов соответствует 0,1% от площади вертикального среза фундаментной ленты

Усиление фундамента арматурой выполняется согласно требованиям, прописанным в СНиП 21-01-2003 (старая редакция). Документ регламентирует следующие положения, обязательные для исполнения при сооружении усиливающего ленточный фундамент каркаса. Вот основные из них.

  1. Совокупное сечение продольных армирующих элементов соответствует 0,1% от площади вертикального среза фундаментной ленты. Например, если заливается фундамент 120х40 см (площадь среза 4800 см2), то суммарное сечение продольных прутков не должно быть меньше, чем 4,8 см2. Если рассчитывается положить продольно 4 арматуры, то сечение каждой из них должно быть 1,2 см, то есть около 14 мм в диаметре. Хотя в данной ситуации лучше будет связать конструкцию из 6 прутков по 10 мм, что также будет соответствовать прописанным в СНиП требованиям.
  2. Расстояние от наружного края бетонной заливки до армирующих элементов не менее 5 см. Исходя из этой нормы, рассчитывается расстояние между крайними продольными прутами. Для примера возьмем те же исходные данные. Если высота заливки 120 см, то расстояние между верхней и нижней основной арматурой должно быть 120-5-5=110 см. На практике эту дистанцию уменьшают за счет более низкого расположения верхних прутков. Расположение нижней продольной арматуры относительно края бетона изменять нельзя. Боковые расстояния рассчитываются по такому же принципу. В итоге собранная в опалубке конструкция будет иметь размеры 110 (или немного меньше) на 30 см.
  3. Горизонтальные и вертикальные элементы (хомуты) армирующего каркаса устанавливаются с шагом, не превышающим 30 см. При малой высоте ленты фундамента (меньше 60 см), шаг уменьшается и соответствует половине высоты заливки.
  4. При перевязке продольной арматуры участок перекрытия ребристых прутков должен быть не менее 30 их диаметров. Если сечение прутьев 10 мм, длина участка нахлеста составляет минимум 30 см. При угловой перевязке длина перекрытия арматуры увеличивается до 50 диаметров прута.
  5. Перевязку продольных армирующих прутов следует делать вразбежку, то есть в пределах погонного метра основания дома не должно быть больше одной стыковки основной арматуры.
  6. Предпочтительнее собирать усиливающую фундамент конструкцию с помощью соединений отдельных элементов вязальной проволокой. Методом сварки (значительно ослабляет армирующие элементы) соединяется только арматура, имеющая маркировку «С».

Важно! Если хотите при устройстве армирующей конструкции для фундамента дома придерживаться норм, изложенных в СНиП, не используйте старую (б/у) арматуру. Во-первых, старые прутья неизвестно как долго были вне бетона, поэтому их прочность может быть значительно снижена коррозией. Во-вторых, старая арматура вряд ли будет одного диаметра и необходимой длины. К тому же по старым пруткам невозможно определить тип стали и пригодность ее для соединения с помощью сварки.

Способы вязки армирующей конструкции

Собирается конструкция на месте или на ровной площадке снаружи, а затем переносится в опалубку

Связывание отдельных элементов в единую конструкцию делается специальной вязальной проволокой сечением 0,5 мм. Для удобства процесса и формирования прочных проволочных затяжек используется вязальный крючок, который покупается или изготавливается самостоятельно.

Рекомендуем к прочтению:

Собирается конструкция на месте или на ровной площадке снаружи, а затем переносится в опалубку. Первый способ предпочтительнее, если армирующий каркас предполагается массивный и могут возникнуть проблемы с его перемещением. Если же вес и объем конструкции невелик, лучше ее собрать снаружи. Так намного удобнее и быстрее. Вот как это делается.

  1. Нарезаются фрагменты арматуры А-1, соответствующие горизонтальным и вертикальным элементам усиливающего каркаса. Выбирается или готовится выровненная площадка, куда выкладываются продольные прутья так, как они должны быть расположены внутри опалубки. Продольная арматура при необходимости связывается между собой.
  2. Отступив около 20 см от края выложенных прутьев, прикрепляется первый поперечный элемент. Следующий крепится через расстояние соответствующее рассчитанному по рекомендациям СНиП шагу и так до конца. Нижняя часть каркаса готова, ее можно отложить и аналогично сделать верх конструкции.
  3. После изготовления обеих частей каркаса, нужно придумать две подставки, соответствующим по высоте вертикальным пруткам. Одна из частей конструкции остается внизу, другая устанавливается на подставки. Сначала вертикальная арматура крепится к торцам, после чего добавляются остальные элементы.
  4. Связанную воедино армирующую конструкцию помещают в опалубку и устанавливают на специальные подставки («стаканы»), которые нижние пруты отдаляют от дна на необходимых 5 см. Также нужно отрегулировать и боковые зазоры между арматурой и опалубкой.

После сборки и установки всех прямолинейных участков перевязываются углы с нахлестом, рассчитанным согласно СНиП (как рассчитывать, описано выше). Удобнее сначала связать нижние угловые элементы, а затем верхние. Как на практике происходит вязка элементов армирующего каркаса для фундамента дома, узнаете, посмотрев видео

Надеемся, что информация о том, как правильно армировать ленточный фундамент для дома, поможет при практическом воплощении этого процесса. Посмотреть, как проверяется специалистами соответствие собранного армирующего каркаса требованиям СНиП, можете на следующем видео

kakpostroitdomic.ru

Армирование ленточного фундамента: чертежи, фото, видео

Конструкция фундамента может быть разнообразной – столбчатой, монолитной, плитной, ленточной. Последний вариант считается одним из наиболее распространенных благодаря простой реализации. Он подходит для возведения многих типов зданий – от небольшой по размерам бани до многоэтажного дома. Главное, соблюсти правила монтажа, например, сделать грамотное армирование ленточного фундамента, придающее необходимые для конкретной постройки эксплуатационные характеристики.

Суть армирования заключается в придании бетону особой прочности, она достигается за счет внедрения в конструкцию стальных прутьев. По сути, это получается железобетон, а у него прочность значительно выше «чистого» бетона при небольшом изменении цены. В процессе строительства важно организовать верный расчет армирования ленточного фундамента, чтобы впоследствии не потрескались стены здания.

Особое внимание на правильное армирование ленточного фундамента надо обращать при планировании строительства на тяжелых почвах, при высоких грунтовых водах, когда требуется более надежная платформа, выдерживающая повышенные нагрузки: при смене времен года, замерзание почвы может вызвать значительное давление на нижнюю часть здания.

Основы технологии армирования

Необходимость монтажа арматуры возникает из одного из недостатков бетона. Нагрузки «на сжатие» бетонные конструкции выдерживают отлично, а вот «на растяжение» – очень плохо. При давлении здания верхняя часть бетонной конструкции испытывает сжатие, а ее нижняя часть – растягивается и постепенно может разрушиться. Применение стальных каркасов в нижнем поясе позволяет значительно повысить устойчивость «на разрыв» и обеспечить сохранность здания на долгие годы. Отсутствие армирования ленточного фундамента на фото выглядит весьма эффектно: стены трескаются, частично оседают.

При замерзании или таянии почвы в период смены времен года возможно пучение земли, которое создает давление на фундаментную конструкцию теперь уже снизу. Поэтому для обеспечения прочности в любых условиях предусматривают армирование и верхней части фундамента. Существуют определенные правила армирования ленточного фундамента, регламентированные соответствующими СНиПами. Их выполнение гарантирует отсутствие трещин во время всего срока эксплуатации строения.

Важно! При планировании заглубленной конструкции надо внимательно подойти к составлению чертежей на армирование ленточного фундамента: сколько поясов должно в нем быть, какой материал лучше использовать.



Обязательными являются два пояса – нижний и верхний, а остальные делаются только по необходимости. Согласно стандарту, от краев залитого объема они должны располагаться не менее 5 см вглубь конструкции.

Рекомендуемый материал для арматуры

Технология армирования ленточного фундамента предполагает использование строго определенного вида стальных прутов, соединения их при монтаже по определенной схеме, позволяющей добиться максимально возможного эффекта. Зависит выбор от нескольких моментов:

  • предполагаемая нагрузка. Она заметно отличается на продольные, поперечные или вертикальные прутья;
  • почва на месте строительства. Чем сложнее и тяжелее земля, тем более толстые и прочные прутья необходимо покупать.

Для твердых земель и небольшой массы здания подойдут заготовки диаметром 12 мм для продольных, 6-8 мм для поперечных и вертикальных направляющих. На сложной почве или при возведении тяжелых зданий предпочтительно применение 14-16, иногда даже 20 мм арматуры (увеличивают диаметр в основном только для продольных элементов). Для ленточного фундамента для дома из пеноблоков, армирование можно делать настолько тонким прутом, какой в общем допустим для такого рода построек. Материал легкий, при возведении из него стен, не оказывается чрезмерного давления.

Везде предполагается использование рифленой арматуры класса АIII для продольного монтажа и гладкого – для вертикального и горизонтального. Те же закономерности действуют и когда делается армирование ленточного фундамента со сваями, представляющее собой разновидность, предназначенную для очень влажной и пучинистой почвы.

Не исключается армирование ленточного фундамента стеклопластиковой арматурой. Такой материал придает конструкцию повышенную долговечность, невосприимчивость к повышенной влажности.

Разработка армирующих каркасов (по СНиП)

В интернете представлено немало видео по армированию ленточного фундамента, где можно увидеть различные варианты конструкций. Если общий вид их очень похож друг на друга, то найти различия можно в шаге между отдельными элементами, за счет чего и меняются эксплуатационные характеристики армирующей конструкции. Согласно СНиП 52-01-2003 предполагается минимальное расстояние между прутьями не более 40-50 см, а расстояние от внешнего края бетонного блока – в районе 5-6 см.

Если точно следовать всем рекомендациям, легко можно рассчитать сколько арматуры нужно для армирования ленточного фундамента. Так, при возведении зданий, вроде бани, или одноэтажного коттеджа, чаще всего стена не превышает 40 см. Учитывая, что по краям должен быть отступ по 5 см, расстояние между продольными элементами будет не больше 30 см. Получается, что требования строительного стандарта здесь соблюдены, при этом остается только уточнить, что лучше использовать максимально длинные прутья, на всю длину стен (арматура бывает по 6-11 метров в длину). При этом надо выбирать прут на 1-1,5 метра длиннее, чтобы его можно было загнуть при формировании угла.

Далее при армировании ленточного фундамента по СНиП требуется определиться с расстоянием между поперечными и вертикальными элементами. Согласно правилам, оно не должно превышать 30 см, правда, на практике можно встретить рекомендации ставить прутки на расстоянии 50 см, но это, возможно, приведет к ухудшению эксплуатационных характеристик фундамента. Так обычно делают армирование ленточного фундамента своими руками, когда «под рукой» нет специально обученного мастера, готового сделать верный расчет согласно стандартам.

Стоит отметить и то, что армирование мелкозаглубленного ленточного фундамента сделать значительно проще и дешевле, т.к. требуемое расстояние между прутьями здесь соблюсти очень легко за счет минимального количества арматуры.

Как правильно армировать углы?

Если с монтажом армирующей конструкции под стенами зданий разобраться достаточно просто, то углы отличаются повышенной сложностью расчетов. Дело в том, что именно здесь соединяются разные векторы нагрузок. От правильного соединения всех отдельных элементов будет зависеть, насколько прочен будет соответствующий угол помещения.

Считается, что правильное армирование углов ленточного фундамента надо делать гнутыми элементами. Лучше, если это будет продолжение прутьев, расположенных вдоль стен (ранее упоминалось о необходимости запаса по их длине). Если так сделать, то на углах пригодятся отдельные Г-образно согнутые прутья, причем уровень их сгиба может меняться в зависимости от остроты угла.

Благодаря расположению продольных стеновых элементов и Г-образных хомутов поперек друг друга, армирование углов ленточного фундамента придает конструкции прочность, достаточную, чтобы выдержать предстоящий вес строения.

Типовая технология сбора армирующей конструкции

Научиться делать армирование ленточного фундамента своими руками по видео легко (главное, знать теоретические основы расчета и внимательно изучить технологию по тем действиям, что показаны в ролике). Если в СНиПах достаточно общей информации по тем или иным особенностям материала, то, например, методы вязки между собой ничем не регламентированы.

Распространено два способа:

  • вязка проволокой. Небыстрый, зато обеспечивающий высокую прочность метод;
  • сварка. Более быстрый метод соединения отдельных элементов между собой, но он обладает существенным минусом – места сварки очень быстро коррозируют, что негативно сказывается на общей прочности конструкции.

Как применяют оба способа армирования ленточного фундамента можно посмотреть по видео, на чертежах обычно отображается только общий вид каркаса. Разделяют и два способа его сборки – в траншее и рядом с ней.

Если выбран первый вариант, то сначала требуется подготовить основание путем засыпки дна траншеи песком или песчано-гравийной смесью. Далее по периметру выкладывают на ключевых точках строительный кирпич. Его толщина и будет обеспечивать стандартные 5 см от дна бетонного слоя. Располагают их примерно через полметра друг от друга, если расставить их дальше, то прутья будут провисать.

Дальше на кирпичи укладываются продольные элементы, которые связываются между собой поперечными гладкими прутьями. Затем к получившемуся нижнему поясу крепят вертикальные части каркаса, а к ним привязывают верхний пояс из продольных и поперечных прутьев.

В случае выбора второго варианта, последовательность действий практически та же, за одним исключением – в траншею, на предварительно заготовленные кирпичи опускается уже полностью собранный и закрепленный каркас. Такой способ чаще применяют, когда траншея под фундамент очень узкая.

Процесс армирования стен и углов ленточного фундамента можно посмотреть на фото или видео, размещенным в открытом доступе в интернете, например:

Здесь обычно даются ценные рекомендации и комментарии всем производимым действиям строителей, позволяющие не совершать типичные ошибки, а сразу все сделать правильно.

bouw.ru

Армирование фундамента

Схема армирования железобетонной конструкции определяется проектом фундамента. Организация, имеющая лицензию на проектные работы, рассчитывает сопротивляемость балки на изгиб, кручение, сжатие….. выбирает вид арматуры, места ее заложения, марку бетона, размеры конструкции и так далее.

Но многие частники армируют свои фундаменты «по образу и подобию», исходя из опыта эксплуатации железобетонных конструкций. В качестве компенсации отсутствия точных технических расчетов применяется метод внедрения в конструкцию сверхзапаса по прочности. Что достигается благодаря перерасходу материалов.


Что же содержат в себе обычные рекомендации по устройству армировки ленточного монолитного фундамента для небольшого в 1 – 2 этажа частного дома?

Как располагать арматуру

Имеются правила расположения арматуры в балке.
Так как ленточный фундамент будет противостоять в основном изгибающим силам в вертикальной плоскости (прочность на сжатие бетонной конструкции всегда достаточна по умолчанию для небольшой массы дома), поэтому соответственно арматура закладывается в местах наибольших изгибающих нагрузок. Это верхняя и нижняя поверхность ленты.

Чем ближе к поверхности будет заложена арматура, тем она будет ближе к зоне максимальных нагрузок.

Таким образом, в ленточном фундаменте основные пруты закладываются у верхней и у нижней поверхностей.

Расстояние до краев

Но, в тоже время по правилам, стержни должны находиться внутри бетона и не выступать из него. В этом лишь случае сохраниться целостность бетона испытывающего напряжения.

Имеется выработанное решение – закладка основных прутов производится на расстоянии не ближе 5 сантиметров от края конструкции.

Т.е. расстояние от любой поверхности фундамента до арматуры внутри него должна быть не менее 5 сантиметров.

Какие стержни применяется

Применяется ребристая арматура, имеющая поэтому хорошую связь с бетоном, в основном класса А-3. Ее диаметр чаще — 10 — 12 мм. Но для надежного запаса прочности иногда берут и потолще — 14 — 16 мм. Для изготовления поперечин возможно применение и гладких стержней диаметром 6 — 8 мм.

Для ленты фундамента шириной до 40 см таких стержней должно быть по 2 (и более) в каждом ряду, — и в верхнем и в нижнем.

Расстояние межу прутами в одном ряду не должно превышать 30 см.

Все несущие пруты скрепляются между собой арматурой меньшего диаметра (6 — 8 мм), — в горизонтальной и в вертикальной плоскостях. Так образовывается каркас арматуры, который впоследствии закладывается бетоном. Шаг установки таких поперечен обычно от 0,5 метра.

Правила закладки арматуры


На углах не допускается сочленение отдельных несущих арматурных стержней. Только изогнуты цельные закладываются в угол.

В подобном «домашнем» строительстве не применяется сварка . Соединение ведется вязкой. Часто неизвестно, какой именно металл применен и допускается ли вообще его плавление и сваривание. Некоторая сталь при сварке, сильно теряет свои качества, а самое соединение становится не прочным.

Порядок армирования фундамента

Заготавливается арматура необходимой длины, в том числе и тонкая для связывания основных стержней. Готовится, изгибается для установки в углах.

В траншее, вырытой под фундамент, арматурные стержни нижнего ряда укладывается на песчаную подушку. Для обеспечения необходимого расстояния, между подошвой будущего фундамента и прутьями, последние просто кладутся на кирпичи.

Стержни связываются между собой в единые нитки по длине, а также поперечинами. При этом соблюдается заданное расстояние по ширине, а также части каркаса выравниваются по осям фундамента.

К нижним стержням подвязываются вертикально расположенные поперечины, затем монтируется верхние несущие пруты. Для этого они вывешиваются и стропуются в заданном положении, например, на положенных поперек траншеи палках, затем вяжутся с вертикальными поперечинами в каркас.
В итоге получается арматурный каркас стоящий на кирпичах.

Контроль и количество

Важно что бы при монтаже арматуры контролировалось расположение стержней по отношению к центральной оси фундаментной ленты. Для этого на кольях над траншеей натягиваются нити, соответствующие осям фундамента. По ним с помощью отвесов и ориентируется армирующий каркас. Также важно сделать каркас строго вертикальным.

Сколько потребуется арматуры, ответить можно простым расчетом, сделанным самостоятельно. Не забываются перехлесты на 30 см для стыковки, скругления и необходимость обеспечения целостных стержней на сопряжениях стен. Припасается и сталистая проволока для связывания.

Вариант армировки

Видео западного производства, где наглядно показана установка армирования внутри опалубки. Эта технология предусматривает готовые приспособления для подвески арматуры перед заливкой. Но взять на вооружение кое-что можно.

stroy-block.com.ua

Армирование ленточного фундамента: расчет арматуры, особенности конструкции

Оглавление:

  1. Расчет арматуры для ленточного фундамента
  2. Формулы для расчета арматуры
  3. Армирование углов
  4. Особенности конструкции арматурного каркаса

Армирование бетонных фундаментов проводится для увеличения прочности и несущей способности основания. Эти параметры зависят от толщины арматуры, ширины и длины ячеек каркаса, формы стальных прутьев, способа вязки мест их пересечений. Расчет производится с учетом напряжений, которые возникнут при возведении дома. Например, армирование ленточного фундамента осуществляется с учетом продольных растяжений, которые обусловлены его конструкцией. В узких и длинных траншеях поперечные и вертикальные прутья практически не участвуют в распределении нагрузки, а лишь являются скрепляющими элементами.

Расчет арматуры для ленточного основания

Расчеты производятся на этапе проектирования дома, и в документацию вносятся следующие данные:

  • класс и сечение арматуры,
  • способ укладки и вязки,
  • необходимое количество материалов.

В малоэтажном домашнем строительстве применяют, как правило, прутья d=12 мм. Для продольных элементов каркаса берут арматуру только с ребристой поверхностью, для поперечных и вертикальных можно использовать прутки гладкие, с меньшим диаметром. Если решено делать самостоятельные расчеты, обязательно учитываются нормы СНиП 52-01-2003 "Бетонные и железобетонные конструкции". Они обозначают минимальное количество арматуры, которое составляет 0,1% площади сечения фундамента. От этой цифры зависит количество прутьев и размер их сечения. Для периодического профиля указывается размер наружного диаметра.

Площадь сечения ленточного фундамента определяется перемножением его ширины и высоты. Например, траншея имеет габариты 70 см в глубину, 40 см в ширину. Площадь сечения в таком случае составит:

70х40=2800 см2.

Эту величину умножают на 0,1 и получают минимальную площадь прутка 2,8 см2. Также имеет большое значение количество поясов: 1, 2 или 3. Два пояса гарантируют более равномерное распределение нагрузки в мелко- и среднезаглубленном фундаменте, а 3 пояса применяют для глубоко заглубленных оснований. При расчете диаметра прутьев учитывают общую высоту каркаса, которая в случае 2-х поясов вычисляется сложением их высот. СНиП определяет граничное значение высоты 80 см. Это значит, что если суммарная высота каркаса меньше этой цифры, то минимальный диаметр прутка составляет 6 мм, если каркас выше 80 см, берут арматуру от 8 мм.

Формулы для расчета арматуры

Однако нельзя основываться лишь на этих данных, надо произвести конкретный расчет по таблицам СНиП с учетом габаритов своего фундамента. Для самостоятельных вычислений можно использовать следующие формулы:

  1. Длина арматуры в погонных метрах на 1 пояс D=PхK (P - длина фундамента, K - количество прутьев в 1-ом поясе).
  2. Число горизонтальных перемычек Q=P/L (L - длина ячейки каркаса).
  3. Длина перемычки C=Tх(K-1)+0,05 (T - шаг между продольной арматурой).
  4. Число вертикальных перемычек J=P/N (N - шаг между вертикальными прутьями).
  5. Длина вертикального прутка между поясами U=Hх(P-1)+0,05 (H - расстояние между поясами каркаса).

Армирование углов основания

Ленточный фундамент имеет несколько углов, в которых важно грамотно укладывать армопояс. В случае ошибок именно в этих местах начинается деформация основания, бетон трескается, что приводит со временем к разрушению дома. Для исключения погрешностей соблюдается схема армирования ленточного фундамента, предусматривающая использование хомутов. В каждом прутке делают загиб, который должен загнутым концом упереться в противоположную стену.

При этом часто длины прутка просто не хватает. Тогда делают соединение со стержнем Г-образной формы. Следует учесть, что армирование углов Г-образными и П-образными хомутами выполняется по всей высоте конструкции. Длина элементов П-хомутов составляет 2 ширины фундамента. Использование хомутов важно для предотвращения выгиба сжатых стержней в местах угловых сопряжений. Запрещено делать каркас в углах простым перекрещиванием арматуры.

Особенности конструкции арматурного каркаса

Конструкцию можно собрать 2-мя способами: непосредственно в траншее сразу всю или заранее отдельными блоками, залитыми бетоном (заводское изготовление). В первом случае получают более надежный ленточный монолитный фундамент (при условии грамотной вязки каркаса). Во втором случае слабыми местами основания считаются соединения блоков. Они скрепляются между собой так же: при помощи армированного бетона.

Сборка металлического каркаса на месте требует соблюдения следующих условий:

  1. На дно траншеи предварительно засыпается песчано-гравийная подушка высотой 30 см. Затем устанавливается съемная или несъемная опалубка. Ее устойчивость во время заливки бетона гарантируют внутренние распорки, которые ставят после монтажа арматуры, а также наружные подпорки из бруса или досок.
  2. Арматура должна находиться на расстоянии 5 см от опалубки, то есть, если ширина траншеи составляет 40 см, то ширина стального каркаса будет равна 30 см.
  3. Работы начинают с установки вертикальных стоек, к которым будут крепиться продольные прутья каркаса. Они имеют ребристую поверхность и самый большой диаметр из всей используемой арматуры. Например, если продольные прутья берут диаметром 16 мм, то вертикальные стойки - минимум 20 мм.
  4. Стойки должны зайти в грунт на глубину 2 м. В местах поворотов вертикальные стойки каркаса располагают на расстоянии в 2 раза меньше, чем на прямых участках.
  5. Вертикальные перемычки устанавливают в местах стыков горизонтальных перемычек, и дополнительно с шагом 20 см (шаг горизонтальных прутков стандартно выбирают 30 см).
  6. Места пересечений соединяют вязальной проволокой при помощи крючков, пистолета для вязки проволоки, шуруповерта или специальных скрепок. Также можно применить пассатижи. Длина одного отрезка проволоки составляет 20 см.

Продольную арматуру укладывают в количестве 2-3 прута. Расстояние между ними согласно СНиП должно быть 25-40 см. Важно соблюдать такое же количество прутьев во втором поясе каркаса, если он предусмотрен проектом. Вертикальные и горизонтальные ряды арматуры располагают под углом 90º относительно друг друга.

osnovam.ru

Схемы армирования ленточного фундамента - Ваш надёжный дом

Арматура представляет собой стальной стержень гладкого или ребристого профиля. Наиболее часто используемые диаметры от 6 до32 мм.

            В процессе эксплуатации фундамент постоянно подвергается различным нагрузкам, например, от веса самого дома или различных движений грунта, в то числе, из-за сил морозного пучения. Если рассматривать упрощенно, то нижняя часть ленты фундамента испытывает преимущественно нагрузку на растяжение, а верхняя часть – нагрузку на сжатие.

            Поскольку устойчивость бетона к сжатию в 50 раз выше, чем к растяжению, а

стальная арматура, наоборот, способна воспринимать большие нагрузки на растяжение, можно сделать вывод, что необходимо армирование нижней части ленточного фундамента. В то же время необходимо помнить о силах морозного пучения, подъемная сила которых может превысить вес дома и вызвать растяжение в верхней части ленточного фундамента.

            Поэтому необходимо армирование нижней и верхней части ленточного фундамента. По сути, бетон с помощью армирования превращают в новый материал – железобетон, который способен выдерживать растягивающие и сжимающие нагрузки. Армировать же среднюю часть ленточного фундамента не имеет смысла, так как она практически не испытывает нагрузок.

            На рисунке показана примерная схема армирования ленточного фундамента.

            Продольные ярусы арматуры располагаются в верхней и нижней части фундамента, так как совместно с бетоном воспринимают основные нагрузки сжатия и растяжения, действующие вдоль продольной оси фундамента. При необходимости, если это потребуется при расчете, можно установить дополнительные ярусы. В качестве продольной используется арматура класса АIII, которая представляет собой круглые профили, диаметром обычно от 10 до16 мм, с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии.

            Если высота фундамента более 15 см необходимо устанавливать вертикальную поперечную арматуру, в качестве которой используют преимущественно гладкие стержни класса АIдиаметром 6 –8 мм.

            Поперечная арматура при армировании ленточного фундамента устанавливается исходя из расчета нагрузок, действующих вдоль поперечной оси фундамента. Установка поперечной арматуры ограничивает развитие трещин в бетоне и закрепляет рабочие продольные стержни в проектном положении. Поперечную арматуру лучше гнуть в рамки и устанавливать продольную арматуру внутри этих рамок.

            Расстояния между прутами продольного армирования и шаг поперечного армирования ленточного фундамента определяется СНиП 52-01-2003:



7.3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.

Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее25 мм.

 Продольная арматура

 –

 7.3.6 Расстояние между стержнями продольной рабочей арматуры следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более500 мм.

 Поперечное армирование

 7.3.7 В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует устанавливать поперечную арматуру с шагом не более величины, обеспечивающей включение в работу поперечной арматуры при образовании и развитии наклонных трещин. При этом шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более300 мм.

            Также при армировании ленточного фундамента следует помнить, арматура должна отстоять от краев опалубки и верхнего уровня заливки бетона на 5-8 см.

Соединение отдельных прутов арматуры осуществляется при помощи вязальной проволоки и специального вязального крючка. Сваривать допускается только арматуру, которая в своей маркировке имеет букву «С», например А500С.



Схемы армирования углов и примыканий ленточного фундамента

            Для армирования углов и примыканий арматуру класса АIII требуется гнуть. Не допускается армирование углов простым перекрестием арматуры, если армирование углов фундамента ведется отдельными стержнями продольной арматуры.

Монолитный фундамент должен представлять собой единую жесткую пространственную раму, а это возможно только при правильном армировании углов и примыканий фундамента.

1 – горизонтальная арматура; 2 – нахлест; 3 – лапка; 4 – вертикальная арматура; 5 – поперечная арматура; 6 – дополнительная поперечная арматура; d – диаметр стержня арматуры; 50 см<L<3/4 высоты сечения ленты

Схема армирования угла с помощью нахлеста и лапки





1 – горизонтальная арматура; 2 – нахлест; 3 – вертикальная арматура; 4 – поперечная арматура; 5 – дополнительная поперечная арматура; 6 – Г-образный хомут; d – диаметр арматуры; 50 см<L<3/4 высоты сечения фундамента

 Схема армирования углов ленточного фундамента с помощью Г-образного хомута





1 – горизонтальная арматура; 2 – нахлест; 3 – вертикальная арматура; 4 – поперечная арматура; 5 – дополнительная поперечная арматура; d – диаметр стержня арматуры; 50 см=<L<3/4 высоты сечения ленты

 Схема армирования ленточного фундамента в местах примыканий



1 – горизонтальная арматура; 2 – нахлест; 3 – вертикальная арматура; 4 – поперечная арматура; 5 – дополнительная поперечная арматура; 6 – Г-образный хомут; d – диаметр стержня арматуры; 50=<L<3/4 высоты сечения ленты фундамента

Схема армирования ленточного фундамента в местах примыканий с помощью Г-образного хомута



[urlspan]Строительное оборудование, силовая техника, инструмент – все на одном сайте здесь…[/urlspan]





Об утеплении фундамента читайте в этой статье…

harthaus.ru
