Армирование ленточного фундамента своими руками

Пошаговое руководство по армированию фундамента своими силами

Бетон, хоть и является прочным материалом, устойчив лишь к некоторым видам нагрузок. Постоянное сжатие, которое испытывает фундамент под весом дома, и сдавливание в мерзлом грунте он переносит отлично. Но стоит приложить разнонаправленные или просто неравномерные усилия, как в монолите появляются трещины, и он разрушается.

Бетон хрупок и самостоятельно не может переносить ни изгибов, ни растяжения. Чтобы увеличить сопротивляемость бетонных конструкций именно таким нагрузкам, выполняется армирование фундамента металлическими стержнями. Стальная решетка, собранная из прутьев и повторяющая форму основания принимает на себя изгибающее давление, препятствуя деформации бетона.

По направлению усиливающих стержней выделяют два вида армирования:

• Горизонтальное – компенсирует нагрузки, которые оказывают на основание вес постройки и встречное давление грунта. Поскольку максимальное давление принимает на себя поверхность фундамента, именно здесь нужны самые толстые стержни (10-16 мм).
• Вертикальное – усиливает армировку углов и тех частей конструкции, где преобладает боковое давление. Применяется и при монтаже буронабивных свай.

Естественно, что максимальный эффект достигается только при одновременном использовании этих двух методов. От армирования можно отказаться, если строительство ведется на очень прочных крупнообломочных и скалистых грунтах, не склонных к пучению. Но для принятия такого решения должно быть правильно рассчитано техническое обоснование. Если это не сделано, армировку исключать из технологии нельзя.

Усиление разных оснований

1. Ленточный фундамент при относительно небольшой ширине почти не испытывает поперечных нагрузок, а вот продольные изгибающие усилия на длинных участках ленты возникнут непременно. Поэтому для него вертикальное и поперечное армирование можно выполнять из стержней меньшего диаметра (6-8 мм), но для продольных прутьев необходимо правильно сделать расчет. Их диаметр будет находиться в пределах 10-14 мм.

2. Свайный или столбчатый фундамент и вовсе нетребователен к арматуре – для него достаточно использовать 1-4 рифленых прутка сечением 8-10 мм. Фундамент, связанный с железобетонной подушкой большой ширины, испытывает изгибающие нагрузки по своей оси. Для их компенсации в нижней части пяты по инструкции следует укладывать дополнительную поперечную арматуру.

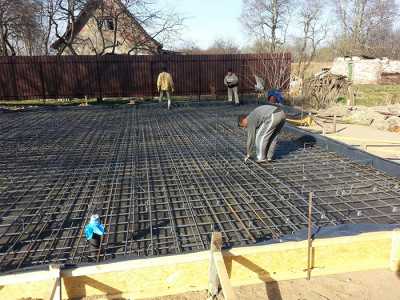

3. Монолитные плиты, всей плоскостью опирающиеся на грунт, неравномерно нагружаются сверху. В результате давление на поверхность бетона во всех точках фундамента будет разным, а в некоторых случаях сумма нагрузок и вовсе будет работать на скручивание плиты. Здесь должна использоваться одинаково толстая арматура и для продольной, и для поперечной укладки.

Особого внимания требует армирование углов ленточного фундамента и примыканий. В этих точках не должно быть обычных перекрестных соединений продольных стержней. В углах укладываются согнутые прутья, которые перевязываются внахлест с теми, что расположены на прямых участках бетонной коробки.

Строго запрещено гнуть арматуру своими руками, делая в ней надрезы или самостоятельно разогревая прутки. Для стальных изделий применяется только технология холодной гибки.

Расчет армирования для каждого фундамента выполняется отдельно, на основании схем и геодезических данных конкретного участка. Монтаж сетки «на глаз» могут позволить себе только многоопытные профессионалы, все остальные рискуют допустить в технологии ошибки. Тогда при недостатке армирования фундамент окажется недолговечным, а при его избытке – слишком дорогим.

Основные требования к конструкции стального каркаса:

• Размер ячеек от 20 до 30 см (в 2-3 раза больше класса крупности щебня в бетоне).
• Если длина участка превышает 3 м, диаметр изделий для продольного армирования подбирается не меньше 12 мм.
• Поперечные стержни должны быть на 100 мм короче ширины опалубки, чтобы по бокам оставалось по 50 мм для заливки бетона. Диаметр поперечин не меньше 6 мм или 8 – если высота каркаса превышает 80 см.
• Вертикальные прутки делаются короче высоты опалубки на те же 100 мм.
• Все перехлесты арматуры выполняются вразбежку, то есть в верхнем поясе армирования они не должны находиться над соединениями нижней сетки.

Плотность и схема армирования рассчитывается на основании выбранного типа фундамента и тех условий, в которых он будет работать. Чтобы самому сделать такой расчет, нужно следовать инструкции:

Действительно рабочий законный способ экономии.
Это нужно знать каждому!

1. Выбрать класс и подходящий размер стальной арматуры.

• Для легких деревянных построек на непучинистых грунтах подбирают стержни диаметром 10 мм.
• Тяжелые дома на слабых и подвижных грунтах строятся на фундаменте, армированном прутьями 14-16 мм.

2. Определить шаг сетки (20 см).

3. По размерам фундамента сделать расчет количества стержней для верхнего и нижнего пояса армирования.

4. Стандартная длина прутьев составляет 6 м, поэтому, умножив их количество на 6, получаем расход арматуры в погонных метрах. Здесь следует учесть и потерю длины на перехлестах.

5. По чертежу фундамента высчитать расстояние от верхнего до нижнего пояса армирования (высота монолита минус 10 см для защитного бетонирования). В результате получаем длину вертикальных соединительных стержней.

Определение количества арматуры удобно выполнять с одновременным составлением схемы ее расположения. Уже на этой стадии через плотность стали можно рассчитать вес и определиться с ценой.

Можно проверить, насколько правильно был выполнен расчет. Согласно требованиям СНиП 52-01-2003, общее сечение арматуры в разрезе должно быть больше или равно 0,1% от площади всей ж/б конструкции в этой плоскости. Основываясь на этом принципе, легко подобрать подходящий диаметр арматуры для фундамента.

• Ленточный фундамент имеет сечение: 0,4 х 1 м или 4000 см 2 .
• Площадь армирования должна быть не меньше: 4000 × 0,001 = 4 см 2 .

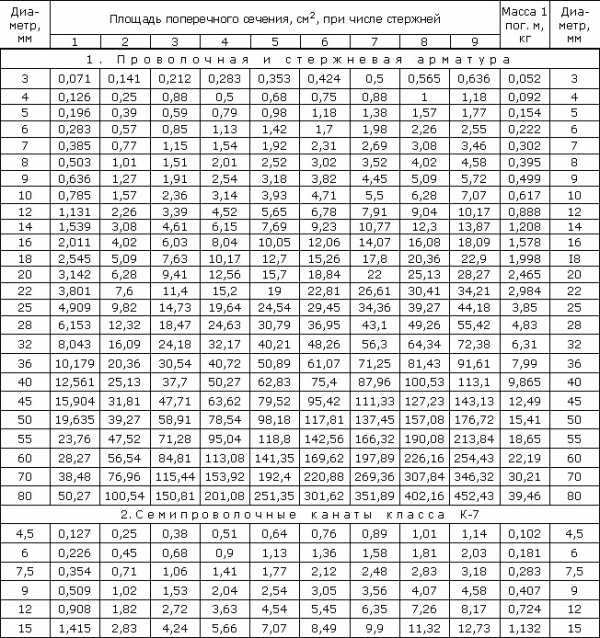

Находим в таблице соответствующее значение (их может быть несколько) и определяем количество и диаметр стержней:

В нашем примере это 8 прутков d=8 мм, однако для укладки удобнее взять стержни с небольшим запасом – 4 штуки по 12 мм, чтобы разделить их на 2 пояса обвязки.

Технология укладки прутьев

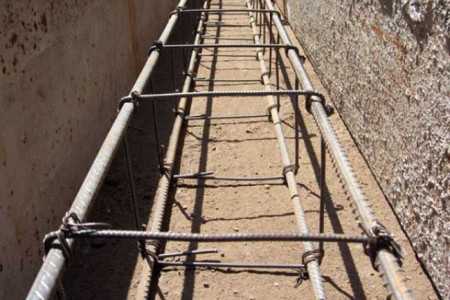

Армирование ленточного фундамента своими руками выполняется непосредственно в подготовленной к заливке опалубке или рядом на свободной площадке. Первый способ является самым надежным, так как позволяет контролировать правильность армирования. Зато второй сделать своими силами будет проще.

Пошаговая инструкция сборки стального каркаса:

1. Уложить на дне траншеи плоские камни или кирпичи для укладки продольных стержней, чтобы приподнять их над поверхностью на 5 см.

2. Из гладкого прута меньшего диаметра своими руками сделать поперечные перемычки и уложить их с шагом не более 60 см.

3. Вертикальные стойки по той же схеме закрепить на продольной арматуре.

4. Привязать стержни верхнего пояса и закрепить на них поперечные прутки.

5. Уложить готовые модули на дно траншеи и связать продольные элементы внахлест.

Пункты 2 и 3 в инструкции можно заменить, используя единый хомут. Он выполняет функции и вертикальной связки, и поперечной арматуры. Хомуты должны находиться друг к другу не ближе 25 см. Более точный шаг определяется как 3/8 высоты фундамента.

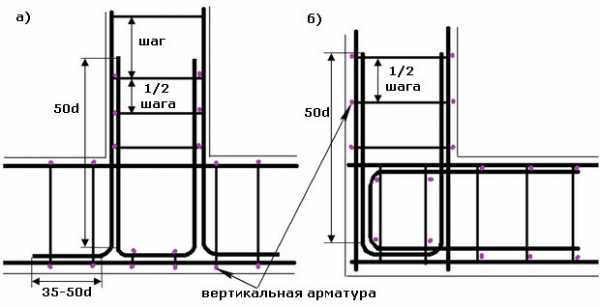

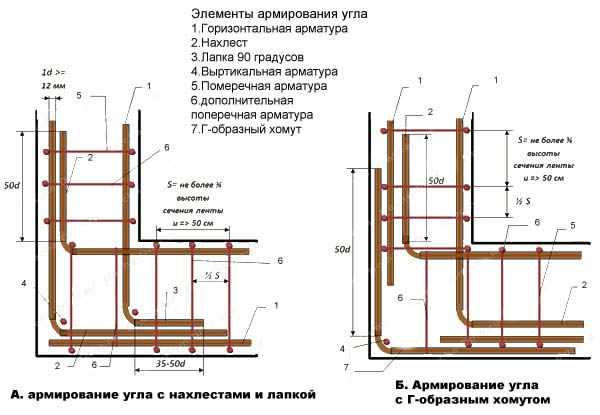

Как правильно армировать углы, мы уже рассказали в теоретической части. Инструкция по укладке своими руками такова:

• Изогнутую под прямым углом арматуру привязать в точке сгиба к вертикальной стойке.
• Концы стержня, расходящиеся на смежные стены, связать с прямолинейными отрезками внахлест. Размер нахлеста определяется как 40 диаметров выбранного прута, то есть для 12-мм изделия она составит не меньше 48-50 см.
• Установить хомуты с шагом вдвое меньшим, чем при увязке двух поясов на прямолинейных участках фундамента.

Для сваривания в единую конструкцию годятся только стержни, маркированные литерой «С». Все прочие лучше соединять методом вязки, чтобы не нарушить структуру металла в точках скрепления.

У металлического армирования фундамента есть один существенный недостаток – подверженность коррозии. Чтобы исключить риск разрушения армирующей сетки и ослабление конструкции, нужно обеспечить изделиям надежную изоляцию от факторов внешней среды.

Для этого еще на стадии укладки прутьев нужно проследить, чтобы края арматуры не выходили за пределы будущего бетонного монолита и даже не приближались к земле и стенкам опалубки ближе, чем на 50 мм. Тогда при заливке все металлические стержни будут надежно скрыты под слоем бетона.

Как правильно армировать ленточный фундамент своими руками: секреты монтажа, пошаговая видео-инструкция

Армирование – это прокладывание прутьев из прочной стали вдоль ленты фундамента. Бетонный камень имеет большие показатели прочности в случае сжатия, но при нагрузке на разрывы он не настолько прочен.

Различные структуры грунта и особенности здания могут вызвать неравномерные нагрузки, что приводит к различным деформациям, в том числе и разрывам.

В результате разрывов фундамент может покрыться трещинами. А любая из них может привести к разрушению дома.

Для укрепления конструкции и компенсации этого недостатка и нужно армировать фундамент ленточного типа. Стальная арматура, которую размещают внутри бетона, помогает устранить его растяжение, делая его прочным и устойчивым к температурным перепадам и большому весу.

Какую арматуру использовать?

Для каркаса обычно используют следующие типы арматуры :

Использовать вспомогательную арматуру нужно обязательно. если бетонируется фундамент высотой более 15 см. Вертикальные стержни предназначены для соединения вертикальных частей его конструкции и равномерного распределения нагрузок вдоль всего фундамента строения.

Рекомендация! Обратите внимание и на стеклопластиковые прутья. Они обладают более высокой прочностью по сравнению с их стальными аналогами.

Расчет арматуры

При расчетах арматуры ленточного фундамента учитывают такие параметры:

Максимум нагрузки приходится на продольные части каркаса. Потому оптимальным вариантом будет использование ребристых штырей для каркасной арматуры. Благодаря этому будет достигнуто самое

качественное сцепление с бетоном.

Укладка каркаса выполняется с учетом разницы показателей грунта. Чем она больше, тем толще стержни арматуры нужно использовать в каркасе.

Стальные прутья, укладываемые по периметру фундамента должны располагаться на расстоянии более 50 мм от верхнего края основания, опалубки и дна. Помещаемая в бетон арматура должна получить защиту от коррозии .

Расстояние между прутьями определяется, например, так. Пусть ширина фундамента равна 0,4 м, тогда расстояние между стержнями, располагаемыми вдоль, должно быть равно :

1. 1-3 дм по вертикали в зависимости от глубины и нагрузки;
2. 3 дм по горизонтали.

Гладкие стержни, выдерживающие меньшие нагрузки, используют для вертикальных и поперечных элементов каркаса. Располагают их на расстоянии 1-3 дм друг от друга. Иногда можно располагать стержни на расстоянии до 5 дм.

Важно! По строительным правилам, каркас ленточного фундамента необходимо делать по ширине в 2 раза меньшим высоты. После всех проведенных расчетов, можно начинать монтажные работы.

Как сделать арматурный каркас?

Существуют стандартные технологические операции армирования такого фундамента, которые предполагают укладку четырех стержней, уложенных горизонтально: два — у верхнего края; два — у нижнего. Между собой стержни соединяют хомутами.

Следует отметить, что выступающие арматурные прутья лучше сцепляются с бетонной. Именно поэтому лучше всего нарезать несколько длиннее фундамента.

Монтаж предусматривает следующие шаги :

После монтирования опалубки производится монтаж опорных прутьев арматуры. Их располагают по всей длине траншеи. Правильно ли установлены стрежни, можно проверить, используя отвес.

Слой битого кирпича на дне фасадной траншеи предназначен для так называемой подушки. Силикатный кирпич для этой цели недопустим .

Поперечную арматуру можно загнуть, чтобы она как бы шла по траншее. На прутья надевается труба, и с ее помощью прутья изгибаются так, как это необходимо .

Обвязка необходима для того, чтобы армирование фундамента было точным и качественным. Она надежно фиксирует расположение арматуры. На практике применяют для этой цели пластиковые хомуты, сварку или вязальную проволоку.

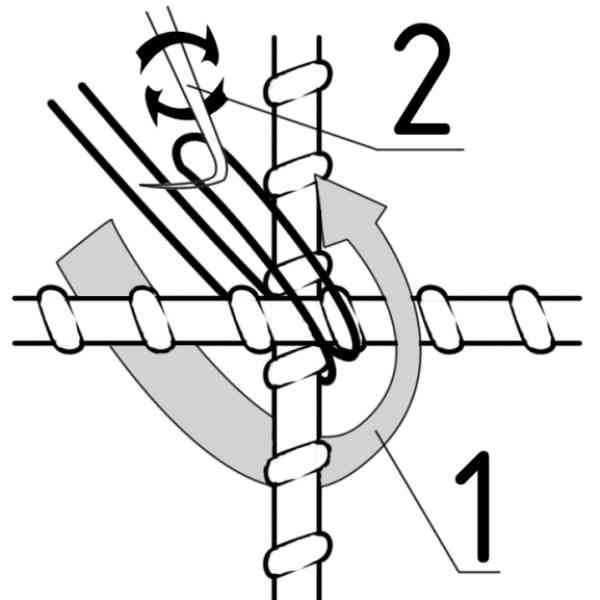

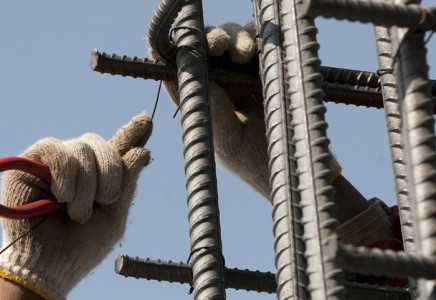

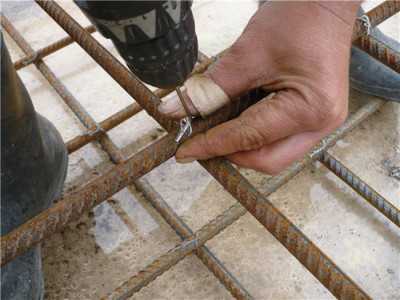

Наиболее надежной является фиксация арматуры вязальной проволокой.

После того, как было произведено армирование, необходимо залить фундамент бетоном. А какой бетон использовать для этих целей, Вы можете узнать из нашей статьи .

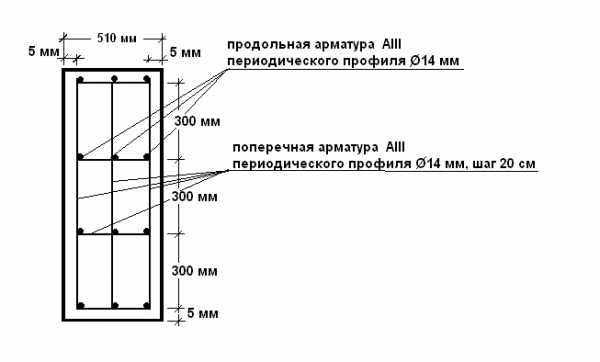

Схема армирования

Ее различные варианты можно найти в интернете. Порой даже все необходимые расчеты выполнены. Вот пример такой схемы:

Как правильно армировать ленточный фундамент, Вы можете узнать из видео ниже:

Как правильно сделать мелкозаглубленный ленточный фундамент своими руками: этапы строительства, пошаговая видео-инструкция

Как правильно залить ленточный фундамент своими руками: технология, ошибки, видео-инструкция

Ленточный фундамент своими руками — пошаговая инструкция

Как сделать столбчато-ленточный фундамент своими руками: устройство, этапы работ, пошаговое видео-руководство

Схемы армирования ленточного фундамента своими руками

Фундамент – основа здания. И с этой аксиомой трудно не согласиться, ведь именно он держит и равномерно распределяет нагрузки на грунт, обеспечивает устойчивость и долговечность строения. Но бетон, как известно, материал довольно жесткий. Для придания ленточной конструкции пластичности и способности противостоять различным видам нагрузок применяется так называемое армирование.

Для чего нужно армирование

Упрощенно, фундамент ленточного типа представляет собой замкнутый контур из бетона под всеми капитальными стенами строения по периметру. Это один из наиболее популярных видов остовов, потому что он несложен в возведении, хорошо выдерживает значительные нагрузки и позволяет дополнительно обустраивать эксплуатируемый подвал. В минусах – большой расход стройматериалов, необходимость использования специальной техники (бетононасосы, краны).

Ленточный вид фундамента возводится под здания из тяжелых штучных материалов (кирпича, блоков, камня) и дома с монолитными или сборными перекрытиями большой массы. Оптимален этот тип основания на неоднородных грунтах, где есть риск неравномерного проседания.

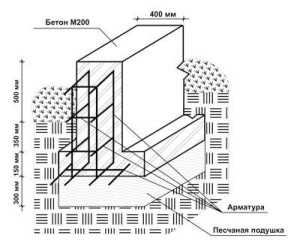

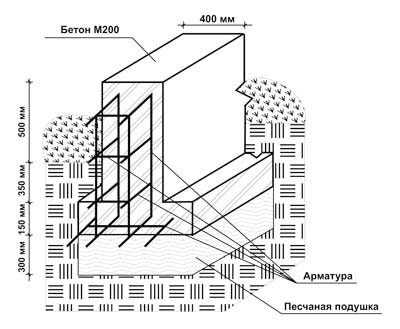

Схема деформации фундамента

Бетонная конструкция выдерживает два вида нагрузок:

• На сжатие – вес здания и его содержимого (мебель, отделка и прочее).
• На растяжение – влияние сил морозного пучения. Влажный грунт, замерзая, увеличивается в объеме и сжимает остов, выталкивая его наверх.

Очевидно, что эти нагрузки неравномерны. Чтобы лента могла противостоять деформациям и, соответственно, трещинам, разрывам, применяется армирование ленточного фундамента. На практике это означает формирование внутри бетонного остова единого металлического каркаса. По правилам он должен располагаться ближе к фундаментным краям, то есть в зонах максимального сжатия-растяжения.

Какие материалы применяются для армирования

Даже если задумано армирование ленточного вида фундамента своими руками, необходимо правильно подобрать комплектующие. В состав необходимых материалов входят:

1. Стальная или композитная арматура – стержни из металла либо стеклопластика. Реализуются бухтами по 50-100 м или нарезанным металлопрокатом длиной 6-12 м. Гладкие прутья сечением до 10 мм называются монтажными и используются для вертикальной и поперечной части каркаса. Рифленые стержни диаметром 12-80 мм обозначаются как рабочие. Из них вяжется верхняя и нижняя продольная часть «скелета».

2. Стальная проволока для вязки или стяжные хомуты. Реже применяется сварка (металл должен иметь маркировку «С»)

3. Инструмент зажимной или специальный крючок для вязки, ножовка по металлу и тому подобное.

Металлический каркас наиболее популярен среди строителей, его эффективность и надежность доказана временем. Армирование фундамента стеклопластиковой арматурой используется для тех зданий, к которым предъявляются особые требования по уровню радиопомех, немагнитности, химической стойкости. Однако из-за того, что композит плохо растягивается при изгибе, то есть фактически не выполняет одну из основных функций, его редко используют в частном домостроении.

Ни в коем случае нельзя применять в качестве арматурного каркаса фундаментной ленты пластиковые бутылки, металлические уголки или трубы, крупноячеистую сетку-рабицу, железные тросы и другие аналогичные материалы. Это не скелет, а посторонние включения, которые только навредят бетонному основанию. Итог печален – фундамент не выдержит расчетных нагрузок, неизбежны порча как несущей основы, так и стен, перекрытий, кровли и других элементов здания.

Расчет арматуры для ленточного фундамента

Рассчитать количество материала для армирования несложно. Чаще всего используется двух- или трехрядная сетка-каркас. Шаг между вертикальными секциями – 40-80 см, между горизонтально расположенными уровнями – около 30-60 см. То есть заглубленный фундамент высотой более 90 см требует 3-4 продольных ярусов, для остова глубиной менее 0,9 м достаточно двух. Рассмотрим на примере:

• параметры бетонного основания (ВхШ) – 60х30 см,
• периметр здания – 5х5 м,
• шаг сетки – 50 см,

Очевидно, что будет нужна двухярусная сетка. Рабочей арматуры на 4 продольных линии по 20 м потребуется 80 пог. м, монтажной вертикальной с учетом отступа от поверхности в 5 см – 1,4 м*51 (количество пересечений) = 71,4 м. Продавцы рекомендуют брать сталь с запасом не менее 10 %, поэтому суммарно выйдет около 170 пог. м арматуры. Не следует забывать и о связке. На каждое пересечение получиться около 30 см проволоки. Стыков в секции – по 4 шт, поэтому с запасом потребуется около 70 пог. м. вязального металлопроката.

Как самостоятельно армировать ленточный фундамент

Железобетонная конструкция не терпит небрежного отношения. Арматуру перед использованием обязательно надо проверить, почистить от грязи и ржавчины. Строители часто пренебрегают этим этапом, хотя известно, что посторонние включения ухудшают качественные характеристики бетонного остова.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!
Это нужно знать каждому, чтобы сэкономить!

Схема армирования ленточного фундамента несложная, но трудоемкая:

1. На песчано-щебневую «подушку» заливается бетонная «подошва» толщиной 5 см. Она защитит металл от коррозии и преждевременного разрушения. Иногда в целях экономии под каркас подкладывают куски кирпича или камни.
2. Ставится опалубка.
3. На бетонную прослойку укладывается необходимое количество поперечных монтажных прутов с интервалом не более 80 см.
4. Сверху в продольном направлении в два ряда накладываются рифленые стержни. Места пересечений связываются. Получается нижний уровень арматурного каркаса.
5. В стыках вертикально монтируется гладкая сталь заданной длины. Соблюдение геометрии углов в 90° обязательно.
6. К ним привязывается верхний ярус поперечных монтажных прутов. Получается рамка, перехлест концов которой должен быть не меньше 20 см.
7. Укладывается верхний продольный ярус арматурного «скелета» и скрепляется вязальной проволокой или хомутами.
8. При помощи дистанцеров готовый каркас жестко фиксируется относительно опалубки. Зазор между ними должен составлять не менее 3-5 см.
9. Связки снова проверяются, весь лишний материал, мусор удаляются.

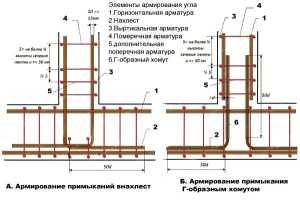

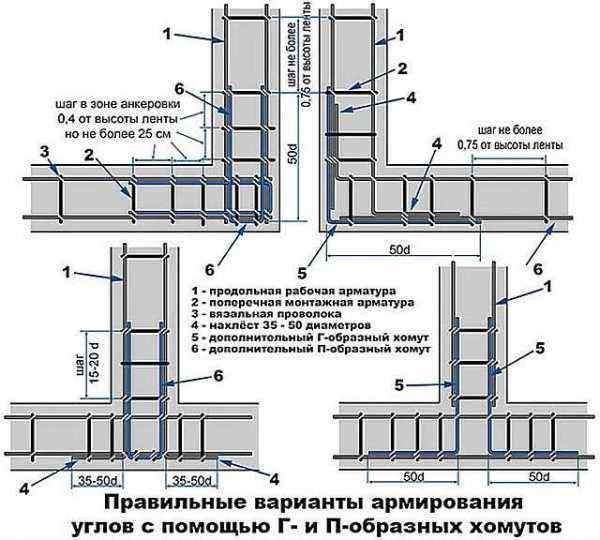

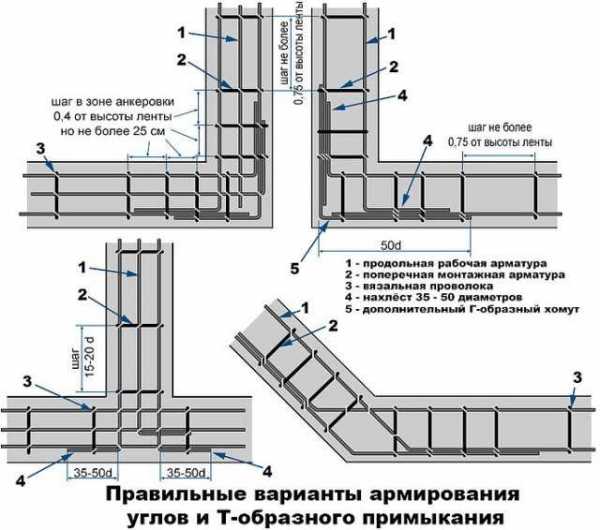

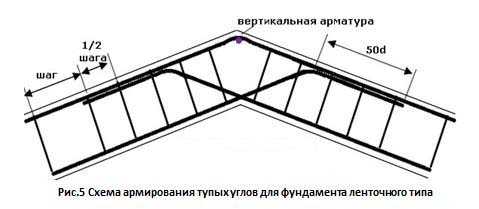

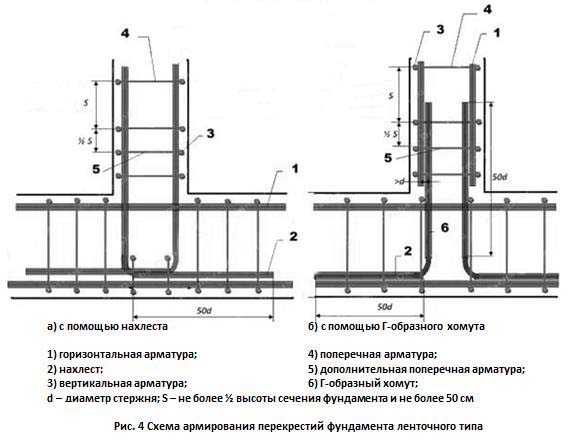

Армирование угла ленточного фундамента – головная боль большинства специалистов. Именно здесь образуется так называемое концентрированное напряжение. Поэтому применяются особые техники П- или Г-образные усиления, создаваемые при помощи хомутов.

Схематично это выглядит так:

Для углов сопряжения меньше 160° с Г-образным усилением:

В точках угловой анкеровки хомуты монтируются в два раза чаще, чем в остальной части ленточного фундамента. Именно эти способы армирования углов создают жесткую связь между элементами конструкции, позволяя равномерно распределить нагрузки.

Попробуем подсчитать, во сколько обойдется армирование фундаментной ленты 5х5.

Источники: http://stroitel-list.ru/fundament/armatura/poshagovoe-rukovodstvo-po-armirovaniyu-fundamenta-svoimi-silami.html, http://6sotok-dom.com/fundament/lentochnyi/armirovanie.html, http://hardstones.ru/sxemy-armirovaniya-lentochnogo-fundamenta-svoimi-rukami.html

blogforbuilder.ru

Армирование фундамента своими руками: пошаговая инструкция, пример расчета

Бетон, хоть и является прочным материалом, устойчив лишь к некоторым видам нагрузок. Постоянное сжатие, которое испытывает фундамент под весом дома, и сдавливание в мерзлом грунте он переносит отлично. Но стоит приложить разнонаправленные или просто неравномерные усилия, как в монолите появляются трещины, и он разрушается.

Оглавление:

1. Усиление ленточной, свайной и монолитной основы
2. Расчет армирования
3. Инструкция по укладке прутов

Бетон хрупок и самостоятельно не может переносить ни изгибов, ни растяжения. Чтобы увеличить сопротивляемость бетонных конструкций именно таким нагрузкам, выполняется армирование фундамента металлическими стержнями. Стальная решетка, собранная из прутьев и повторяющая форму основания принимает на себя изгибающее давление, препятствуя деформации бетона.

По направлению усиливающих стержней выделяют два вида армирования:

• Горизонтальное – компенсирует нагрузки, которые оказывают на основание вес постройки и встречное давление грунта. Поскольку максимальное давление принимает на себя поверхность фундамента, именно здесь нужны самые толстые стержни (10-16 мм).
• Вертикальное – усиливает армировку углов и тех частей конструкции, где преобладает боковое давление. Применяется и при монтаже буронабивных свай.

Естественно, что максимальный эффект достигается только при одновременном использовании этих двух методов. От армирования можно отказаться, если строительство ведется на очень прочных крупнообломочных и скалистых грунтах, не склонных к пучению. Но для принятия такого решения должно быть правильно рассчитано техническое обоснование. Если это не сделано, армировку исключать из технологии нельзя.

Усиление разных оснований

1. Ленточный фундамент при относительно небольшой ширине почти не испытывает поперечных нагрузок, а вот продольные изгибающие усилия на длинных участках ленты возникнут непременно. Поэтому для него вертикальное и поперечное армирование можно выполнять из стержней меньшего диаметра (6-8 мм), но для продольных прутьев необходимо правильно сделать расчет. Их диаметр будет находиться в пределах 10-14 мм.

2. Свайный или столбчатый фундамент и вовсе нетребователен к арматуре – для него достаточно использовать 1-4 рифленых прутка сечением 8-10 мм. Фундамент, связанный с железобетонной подушкой большой ширины, испытывает изгибающие нагрузки по своей оси. Для их компенсации в нижней части пяты по инструкции следует укладывать дополнительную поперечную арматуру.

3. Монолитные плиты, всей плоскостью опирающиеся на грунт, неравномерно нагружаются сверху. В результате давление на поверхность бетона во всех точках фундамента будет разным, а в некоторых случаях сумма нагрузок и вовсе будет работать на скручивание плиты. Здесь должна использоваться одинаково толстая арматура и для продольной, и для поперечной укладки.

Особого внимания требует армирование углов ленточного фундамента и примыканий. В этих точках не должно быть обычных перекрестных соединений продольных стержней. В углах укладываются согнутые прутья, которые перевязываются внахлест с теми, что расположены на прямых участках бетонной коробки.

Строго запрещено гнуть арматуру своими руками, делая в ней надрезы или самостоятельно разогревая прутки. Для стальных изделий применяется только технология холодной гибки.

Особенности расчета

Расчет армирования для каждого фундамента выполняется отдельно, на основании схем и геодезических данных конкретного участка. Монтаж сетки «на глаз» могут позволить себе только многоопытные профессионалы, все остальные рискуют допустить в технологии ошибки. Тогда при недостатке армирования фундамент окажется недолговечным, а при его избытке – слишком дорогим.

Основные требования к конструкции стального каркаса:

• Размер ячеек от 20 до 30 см (в 2-3 раза больше класса крупности щебня в бетоне).
• Если длина участка превышает 3 м, диаметр изделий для продольного армирования подбирается не меньше 12 мм.
• Поперечные стержни должны быть на 100 мм короче ширины опалубки, чтобы по бокам оставалось по 50 мм для заливки бетона. Диаметр поперечин не меньше 6 мм или 8 – если высота каркаса превышает 80 см.
• Вертикальные прутки делаются короче высоты опалубки на те же 100 мм.
• Все перехлесты арматуры выполняются вразбежку, то есть в верхнем поясе армирования они не должны находиться над соединениями нижней сетки.

Плотность и схема армирования рассчитывается на основании выбранного типа фундамента и тех условий, в которых он будет работать. Чтобы самому сделать такой расчет, нужно следовать инструкции:

1. Выбрать класс и подходящий размер стальной арматуры.

• Для легких деревянных построек на непучинистых грунтах подбирают стержни диаметром 10 мм.
• Тяжелые дома на слабых и подвижных грунтах строятся на фундаменте, армированном прутьями 14-16 мм.

2. Определить шаг сетки (20 см).

3. По размерам фундамента сделать расчет количества стержней для верхнего и нижнего пояса армирования.

4. Стандартная длина прутьев составляет 6 м, поэтому, умножив их количество на 6, получаем расход арматуры в погонных метрах. Здесь следует учесть и потерю длины на перехлестах.

5. По чертежу фундамента высчитать расстояние от верхнего до нижнего пояса армирования (высота монолита минус 10 см для защитного бетонирования). В результате получаем длину вертикальных соединительных стержней.

Определение количества арматуры удобно выполнять с одновременным составлением схемы ее расположения. Уже на этой стадии через плотность стали можно рассчитать вес и определиться с ценой.

Можно проверить, насколько правильно был выполнен расчет. Согласно требованиям СНиП 52-01-2003, общее сечение арматуры в разрезе должно быть больше или равно 0,1% от площади всей ж/б конструкции в этой плоскости. Основываясь на этом принципе, легко подобрать подходящий диаметр арматуры для фундамента.

Пример:

• Ленточный фундамент имеет сечение: 0,4 х 1 м или 4000 см².
• Площадь армирования должна быть не меньше: 4000 × 0,001 = 4 см².

Находим в таблице соответствующее значение (их может быть несколько) и определяем количество и диаметр стержней:

В нашем примере это 8 прутков d=8 мм, однако для укладки удобнее взять стержни с небольшим запасом – 4 штуки по 12 мм, чтобы разделить их на 2 пояса обвязки.

Технология укладки прутьев

Армирование ленточного фундамента своими руками выполняется непосредственно в подготовленной к заливке опалубке или рядом на свободной площадке. Первый способ является самым надежным, так как позволяет контролировать правильность армирования. Зато второй сделать своими силами будет проще.

Пошаговая инструкция сборки стального каркаса:

1. Уложить на дне траншеи плоские камни или кирпичи для укладки продольных стержней, чтобы приподнять их над поверхностью на 5 см.

2. Из гладкого прута меньшего диаметра своими руками сделать поперечные перемычки и уложить их с шагом не более 60 см.

3. Вертикальные стойки по той же схеме закрепить на продольной арматуре.

4. Привязать стержни верхнего пояса и закрепить на них поперечные прутки.

5. Уложить готовые модули на дно траншеи и связать продольные элементы внахлест.

Пункты 2 и 3 в инструкции можно заменить, используя единый хомут. Он выполняет функции и вертикальной связки, и поперечной арматуры. Хомуты должны находиться друг к другу не ближе 25 см. Более точный шаг определяется как 3/8 высоты фундамента.

Как правильно армировать углы, мы уже рассказали в теоретической части. Инструкция по укладке своими руками такова:

• Изогнутую под прямым углом арматуру привязать в точке сгиба к вертикальной стойке.
• Концы стержня, расходящиеся на смежные стены, связать с прямолинейными отрезками внахлест. Размер нахлеста определяется как 40 диаметров выбранного прута, то есть для 12-мм изделия она составит не меньше 48-50 см.
• Установить хомуты с шагом вдвое меньшим, чем при увязке двух поясов на прямолинейных участках фундамента.

Рекомендации

Для сваривания в единую конструкцию годятся только стержни, маркированные литерой «С». Все прочие лучше соединять методом вязки, чтобы не нарушить структуру металла в точках скрепления.

У металлического армирования фундамента есть один существенный недостаток – подверженность коррозии. Чтобы исключить риск разрушения армирующей сетки и ослабление конструкции, нужно обеспечить изделиям надежную изоляцию от факторов внешней среды.

Для этого еще на стадии укладки прутьев нужно проследить, чтобы края арматуры не выходили за пределы будущего бетонного монолита и даже не приближались к земле и стенкам опалубки ближе, чем на 50 мм. Тогда при заливке все металлические стержни будут надежно скрыты под слоем бетона.

stroitel-list.ru

Пошаговая инструкция +Фото и Видео

Фундамент любого строения в процессе эксплуатации подвергается значительным нагрузкам. Поэтому его прочность и устойчивость являются чрезвычайно важными.

С помощью армирования показатели этих характеристик значительно улучшаются, при меньшем весе конструкция приобретает большую устойчивость. Фундамент любого типа должен быть устроен таким образом, чтобы он отвечал всем необходимым требованиям. Это относится к его надежности и долговечности, устойчивости к механическим нагрузкам и климатическим воздействиям.

Технология и необходимость армирования фундамента

Основными несущими строительными материалами при возведении строения являются бетон и сталь.

Свойства материалов принципиально различны: сталь значительнее тверже и прочнее бетона, зато последний дешевле чуть не в сто раз.

Их сочетание позволяет получать облегченный строительный материал повышенной прочности. Таким композитным материалом является железобетон.

Характеристики бетона определяют расположение в нем стальных составляющих. Обычно это те места, которые наиболее подвержены изгибу и растяжению.

Некоторые полагают, что основание здания работает исключительно на сжатие, и армирование фундамента ленточного типа не так уж нужно. Согласиться с этим можно в том случае, если основанием фундамента служат скальные грунты.

Однако гораздо чаще грунт не является сплошным монолитом, и имеется множество факторов, вынуждающих его работать на изгиб.

К ним относятся:

• Нестабильность (подвижность) верхних слоев почвы;
• Неоднородность грунта. Различная плотность его поверхностных слоев может стать причиной усадки;
• Размыв грунта подземными водами или осадками;
• Морозное пучение. Низкие зимние температуры и соседство грунтовых вод увеличивает (или вспучивает) глинистые почвы на 15 процентов от первоначального объема. Когда такое происходит, фундамент начинает выдавливаться основанием вверх.

Конструкции из бетона под действием возникающего напряжения начинают разрушаться – образуются трещины, происходит усадка фундамента. Эти процессы не только ухудшают внешний вид строения, но способны стать причиной его разрушения.

Другими словами, на армировании фундамента лучше не экономить, так как последующий ремонт жилища и его восстановление обойдутся в разы дороже.

В чем состоит суть процесса армирования? Это создание надежного пространственного каркаса, состоящего из поперечной и продольной арматуры, специальной вязальной проволоки и усиливающих хомутов.

Продольное армирование фундамента

Вдоль всей длины фундамента укладываются металлические пруты длиной от 6-ти до 12-ти метров. Растяжению сопротивляется именно такая продольная арматура.

Такое армирование обычно осуществляют по нижнему и верхнему краю конструкции из бетона. Схема укладки осуществляется согласно произведенному заранее расчету. Он производится с обязательным учетом всех потенциальных нагрузок, в том числе собственного веса, воздействия климатических факторов – ветра и снега.

Показатели несущей способности грунта берутся из геологических изысканий, по геологическому разрезу. Занимаясь армированием, важно помнить о необходимости бетонного защитного слоя. Это расстояние между стержнем непосредственно арматуры и боковой поверхности самого фундамента.

Данный слой имеет большое значение. Он оберегает металл от агрессивного действия грунтовых вод и воздуха. Чтобы железобетон хорошо справлялся с возложенной на него задачей, металлическая арматура должна располагаться внутри цементной массы.

Армирование фундамента поперечное

Применение поперечного конструктивного армирования предполагает использование вертикальных и горизонтальных металлических прутов.

Их функция заключается в следующем:

• Предотвращение образования и развития трещин;
• Фиксирование в рабочем положении продольной арматуры;
• Сдерживает неучтенную нагрузку, такую, как, например, выпучивание фундамента сбоку.

Для этого используется железная арматура сечением не менее 6-ти миллиметров.

Армирование углов

Нередко армирование углов производится из обрезков и остатков арматуры, из-за чего приходится состыковывать стержни внахлест. Соединяются они посредством сварки ли особых стыковых сочленений.

При этом концы гладкопрофильной арматуры загибают в форме петель, лапок и крюков. Концы же прутов с периодическим профилем в этом не нуждаются.

В сварных соединениях стыков используют специальные накладки-скобы, в механических соединениях применяют обжимные и резьбовые муфты.

Важно обратить внимание на тот факт, что строго запрещается простым нахлестом армировать углы.

В противном случае не гарантируется неподвижность и целостность получившегося угла. Т-образные и угловые примыкания каркасов осуществляются тремя различными методами: изогнутыми хомутами формы П и Г или специальными лапками.

Армирование ленточного фундамента: основная технология

Существует подробная инструкция, которой можно придерживаться при укреплении фундамента. Порядок действий следующий.

Устанавливается опалубка, затем с внутренней стороны она застилается пергаментом. Перед укладкой каркаса необходимо сделать специальную песчано-гравийную подушку, или подбетонку.

Можно обойтись без нее, но тогда придется использовать специальные подставки, которые должны быть помещены под нижний ряд прутов.Расстояние от песчаной подушки до железных прутьев должно составлять не менее семи сантиметров.С функциями таких подставок отлично справляются поставленные на ребро строительные кирпичи.

Арматурные стержни забиваются в траншею: длина их должна быть равно высоте предполагаемого основания, и не менее пяти миллиметров отделяют их от самой опалубки.

Кладется начальный, нижний ряд арматуры, состоящий примерно из 2-4 металлических стержней. Их располагают внахлест, расстояние между ними должно составлять около 30 см. Размер самого нахлеста – не менее 50 сечений арматурных прутов.

При монтировании верхнего слоя отступ составляет пять-шесть сантиметров. Прутья распределяются строго равномерно по всей ширине возводимого фундамента. Формирующие верхний ряд стержни не должны располагаться над просветами между прутьями нижними.

Если имеется арматура с разным сечением, то более толстые стержни должны быть использованы на углах и в нижней части. Поперечные вспомогательные пруты сгибаются в форме рамки. Их необходимо расположить на расстоянии до 80 сантиметров.

Нижний и верхний ряд, вместе с перемычками, крепятся к штырям, вбитым в грунт под прямым углом. Чтобы повысить прочность и надежность конструкции, отдельные стержни соединяются под прямым углом (клеточкой).

Для этого создается специальный крючок, который соединяется специальной мягкой проволокой. Электросварка для этого не используется. Дело в том, что данный процесс изменяет рабочие характеристики стального сплава. Полученные швы будут иметь слишком малую толщину, и соединение прутьев окажется недостаточно надежным.

Исключением является только специально предназначенная для сварки арматура, имеющая особенную маркировку С.

В окончании процесса нужно сделать специальные отверстия для вентиляции. Они служат не только для предотвращения развития процессов гниения, но и для повышения амортизационных рабочих качеств конструкции.

Далее начинает процесс заливки бетона, после чего осуществляется обязательная гидроизоляция фундамента.

При выполнении всех перечисленных условий и требований строение получится устойчивым и крепким.

Ленточный фундамент своими руками: выбор арматуры

Качество металлической арматуры во многом определяет крепость и устойчивость постройки. Поэтому к выбору арматуры стоит отнестись со всей серьезностью.

Прежде всего, обратите внимание на нанесенную маркировку товара. Индекс «С» обозначает, что этот материал подлежит сварке. Пометка буквой «К» объясняет, что данный прокат вполне невосприимчив к коррозии, появляющейся от большого напряжения.

Если на арматурных прутьях нет хотя бы одного из этих символов, они категорически не подходят для обустройства фундамента.

Для укрепления ленточного фундамента лучше использовать стержни, имеющие поперечные выступы и ребра жесткости. Их наличие обеспечивает им гораздо более надежный контакт со смесью бетона. Гладкие прутья не могут так же воспринимать нагрузки, поэтому они обычно используются при построении каркаса. Для армирования предпочтительны стержни с сечением 12 мм.



ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

пошаговая инструкция, схемы и видео

Категория: Фундамент

В процессе эксплуатации здания на его фундамент воздействует целый ряд факторов. Фундамент испытывает нагрузку от сдвигов грунта, морозного пучения и, конечно же, от веса самого здания. При этом верхняя часть фундамента, наподобие железобетонной плиты перекрытия, подвергается сжатию, а нижняя часть – растяжению. Схема воздействия сил внутри фундамента приведена ниже на рисунке. Очень важно помнить, что правильное изготовление конструкции должно обязательно учитывать силы морозного пучения, которые иногда превышают вес самого здания и приподнимают его, вызывая растяжение фундамента в верхней части. В данном случае решающую роль играет правильное и грамотное армирование ленточного фундамента своими руками, благодаря которому можно уберечь от разрушения не только сам фундамент, но и стены дома.

В этом уроке Вашему вниманию будет предоставлена пошаговая инструкция и схема правильной закладки арматуры, а также способы ее связывания и другие важные моменты, которые также дополнительно рассмотрены в видео. Кроме того, в данном уроке по строительству будут приведены примерные чертежи укладки арматуры при заливке ленточного фундамента, а также схема правильного связывания арматуры в углах конструкции.

Максимальная нагрузка при сжатии фундамента или железобетонной плиты приходится на бетон, а при растяжении нагрузку должна выдерживать арматура. В связи с этим арматура должна быть расположена в верхней и нижней части конструкции. При этом средняя по высоте часть фундамента в армировании не нуждается, так как на нее практически не воздействуют никакие силы. Как сделать армирование конструкции подробно объясняется в видео и на рисунках, расположенных в этом уроке.

Правильное расположение арматуры

Основную нагрузку любой железобетонной конструкции или плиты должна выдерживать продольная арматура, которая располагается в нижней и верхней части. В качестве продольной арматуры обычно используются горячекатаные стальные стержни класса А3. При высоте ленточного фундамента, превышающей 1,5 м также закладываются поперечные и вертикальные прутья горячекатаной гладкой арматуры диаметром от 6 до 8 мм класса А1. По такому же принципу в заводских условиях изготовляются и бетонные плиты перекрытий. При этом гораздо лучше сделать вертикальное и поперечное армирование единым хомутом, чтобы получился связанный цельный каркас. Очень доступно объясняется данный процесс в видео.

Продольные прутья должны находиться внутри каркаса плиты или фундамента. Благодаря такой связке уменьшается вероятность появления трещин в бетоне, их распространения, а также стержни арматуры фиксируются в требуемом положении. Каким должен быть шаг между продольными стержнями и поперечными прутьями армирования указано в пункте 7.3.4 СНиП 52-01-2003.

Укладка продольной арматуры

В частности, пункт 7.3.6 СНиП 52-01-2003 указывает, что шаг между продольными стержнями армирования бетонной конструкции необходимо рассчитывать исходя из ее типа (это могут быть стены, плиты перекрытия, балки или колонны), высоты и ширины поперечного сечения. При этом армирование фундамента своими руками необходимо сделать так, чтобы обеспечивалось эффективное вовлечение в работу самого бетона, с учетом равномерного распределения деформации и напряжений по всей площади сечения конструкции. В частности, расстояние между соседними прутьями рабочей продольной арматуры не должно превышать умноженную на два высоту сечения бетонного элемента. Однако это расстояние не должно быть больше 400 мм. В случае внецентренно сжатых относительно плоскости изгиба линейных элементов шаг между продольной арматурой не должен превышать 500 мм. И хотя осмыслить этот принцип на первый взгляд достаточно сложно, пошаговая инструкция армирования бетонных конструкций своими руками, приведенная в этом уроке, поможет избежать таких ошибок.

Принцип поперечного армирования

Как правильно сделать поперечное армирование указано в пункте 7.3.7 СНиП 52-01-2003. В железобетонные плиты и фундаменты, учитывая то, что поперечная сила не должна восприниматься только бетоном, необходимо закладывать поперечные прутья арматуры. Шаг между ними не должен быть больше величины, которая обеспечивает включение поперечного армирования в работу при возникновении и распространении наклонных трещин. Необходимо помнить, что расстояние между поперечными прутьями должно быть не больше половины рабочей высоты сечения фундамента или плиты, однако шаг этот не должен превышать 300 мм.

Правильное связывание арматуры

При связывании арматуры внутри опалубки фундамента пользоваться сваркой нежелательно, поскольку повышение температуры негативно влияет на характеристики металла. Однако если в маркировке арматуры присутствует символ «С», ее можно сваривать между собой. К примеру, при наличии арматуры марки А500С для ее соединения можно пользоваться электросваркой. Во всех иных случаях арматура внутри фундамента или бетонной плиты связывается вязальной проволокой.

Кроме того, во время армирования ленточных фундаментов необходимо помнить о том, что концы стальных прутьев не должны выступать за пределы опалубки и соприкасаться с ее стенками. Рекомендуется соблюдать дистанцию от арматуры к краю бетонной конструкции не менее 50 мм. Данный вопрос дополнительно рассматривается в добавленном видео.

Армирование углов фундамента

Важную роль при заливке ленточных фундаментов играют углы конструкции. Дело в том, что именно на углы приходится наибольшее напряжение. Как показано в видео, изготовление армирования перекрестков и углов требует применения предварительно согнутых из арматуры А3 заготовок. Важно помнить, что обычное перекрещивание стальных прутьев в углах ленточных фундаментов недопустимо, поскольку такой способ армирования не обеспечит монолитность конструкции. Получится несколько железобетонных балок, которые не связаны между собой.

При строительстве частных домов своими руками часто применяется недопустимый способ связывания перекрещивающихся в углах стержней арматуры. На расположенном ниже чертеже указано два варианта армирования углов ленточного фундамента, которые выполнены неправильно.

На рисунке схеме видно, что соединения продольных прутьев выполнены в виде обычных перекрестий и не имеют дополнительного усиления. Кроме того, в местах перекрещивания арматуры отсутствуют дополнительные хомуты.

Нельзя также допускать обычного перекрещивания арматуры и во время армирования участков, представляющих собой Т-образные элементы конструкции. Все эти места необходимо дополнительно усилить.

Иногда в проекте дома присутствуют эркеры, представляющие собой выступы на фасаде здания. Изнутри эркеры представляют собой часть комнаты многогранной формы. Для армировании фундамента под эркер необходимо согнуть арматуру под тупым углом. При этом продольные прутья арматуры ленточного фундамента должны проходить через каркас и связываться с наружной арматурой. Кроме того, конструкция содержит дополнительные хомуты и Г-образное усиление.

Пошаговая инструкция армирования углов бетонного фундамента в целом направлена на получение монолитного связанного в единое целое каркаса, что дополнительно ведет к укреплению фундамента. Для соединения его элементов используются хомуты. Необходимо помнить, что все углы и стыки армирования должны содержать дополнительно установленные Г-образные или П-образные элементы. Вертикальные и поперечные хомуты армирования ленточных фундаментов должны быть расположены с шагом не менее 3/8 высоты конструкции фундамента. При этом расстояние между хомутами должно быть не менее 25 см. В углах, на перекрестиях и под эркерами шаг между хомутами должен быть в два раза меньше, чем в обычных продольных элементах конструкции фундамента. Удачного Вам строительства!

Армирование ленточного фундамента своими руками: видео

rem-uroki.ru

Армирование фундамента своими руками: пошаговая инструкция, схема

Бетон – один из самых прочных материалов, используемых в строительстве, выдерживает большие нагрузки на сжатие, но очень плохо работает на изгиб и растяжение – трескается и раскалывается. В фундаментах допускается применение неармированного бетона, так как основное усилие там идет как раз на сжатие. Но из-за возможной неравномерной осадки сооружения во избежание трещин и разломов рекомендуется армировка.

Оглавление:

1. Виды арматуры
2. Защита фундаментов разных типов
3. Инструкция по шагам
4. Распространенные ошибки и полезные советы

Расчет должен быть проведен на стадии проектирования. В проекте можно посмотреть технологию производства, данные по размерам, процент армировки и требуемые диаметры стержней (а в некоторых случаях также приведены чертежи, на которых показаны схемы армирования, шаг, длины и другие данные). Если решено сэкономить на работах и устроить основание своими руками – нужно понять, как правильно это сделать. А если предполагается самостоятельное строительство какого-то небольшого помещения без предварительного проекта, то знаний потребуется чуть больше.

Классификация

Изделия отличаются классом прочности. В ходе устройства фундамента домов коттеджного типа и других одноэтажных сооружений чаще используют металлические, классов А240 и А400 (А500С).

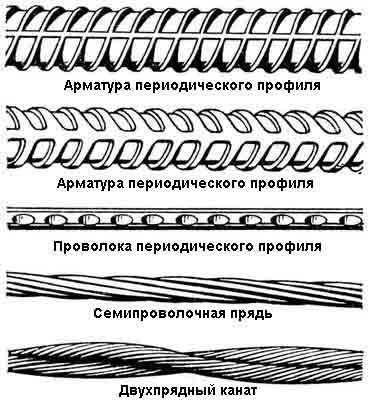

Также различают арматуру:

• Стержневого или проволочного вида.
• Периодического или гладкого профиля.

Проволочную, согласно технологии, используют для хомутов, вязки каркаса и т.п. В качестве рабочей применяются только стержни. А периодический профиль обеспечивает лучший контакт с бетоном, включая его в совместную работу. От гладкопрофильной бетон может отслоиться.

Арматура подразделяется на:

1. Рабочую (чаще – продольная) – главная, необходима для восприятия основных усилий от нагрузок, классом А400 или А500. Обычно диаметр ее больше остальных.
2. Конструктивную – служит для распределения нагрузок по прутьям, для включения их в совместную работу. Для пространственных связей зачастую используются хомуты.
3. Монтажную – для облегчения пространственной сборки каркасов и выравнивания в проектное положение перед бетонированием.

Особенности армирования

При просадке грунта, в зависимости от того, случилось это по краям основания или посередине – растягивающие напряжения в теле конструкции могут возникнуть как сверху, так и снизу. Поэтому по правилам необходимо создать два пояса, в верхней и нижней части фундамента соответственно. Пояса состоят из нескольких прутьев рабочей арматуры, согласно инструкции их необходимо объединить между собой поперечными связями или хомутами, которые должны обхватывать продольные стержни с внешней стороны.

Армировка требует много физической силы, времени и носит травмоопасный характер. У неподготовленного человека на это могут уйти недели.

Конструктивные правила к армированию, изложенные в СП 63.13330.2012 в пункте 10.3, направлены на то, чтобы максимально обеспечить совместную работу арматуры с бетоном, а именно:

1. Защитный слой бетона. Его величина должна быть такой, чтобы свободно можно было выполнить стыки стержней, и достаточной для предохранения от внешней среды (во избежание образования ржавчины). Для фундаментов, залегающих ниже поверхности грунта, минимальный защитный слой бетона составляет 4 см, чаще применяют 5, для рабочей арматуры он может достигать 7 см.
2. Расстояние в свету. Между прутьями должны быть обеспечены зазоры, которые не будут препятствовать укладке бетонной смеси (она густая, и зачастую со щебнем или другим наполнителем, зазор между стрежнями должен быть больше фракции наполнителя, и такой, чтобы раствор беспрепятственно заполнял все пространство, без образования пустот). Расстояние между прутками в свету не должно быть меньше самого большого из используемых диаметров стержня, при этом не менее 50 мм для нижней арматуры, и не менее 25 мм для верхней.
3. Продольная армировка. Расчет сводится к определению ее процента в теле конструкции. Общая площадь сечения рабочих прутьев должна составлять не менее 0,1% от площади сечения фундамента. Для 120х50 см=6000 см², 0,1% от него – 6 см². Теперь подбирается диаметр по сечению, например, это может быть 6 прутков 12 (по 3 штуки в верхнем и нижнем поясе) или 4 с d=14 (по 2 вверху и внизу). На участках Т-образного примыкания процент армирования рекомендуется увеличить до 0,4%.

В таблице приведена площадь поперечного сечения согласно ГОСТ 5781-82:

Диаметр	6	8	10	12	14	16	18	20
Поперечное сечение см2	0,283	0,503	0,785	1,131	1,54	2,01	2,54	3,14

Шаг между прутьями – не более 400 мм. По верхнему и нижнему поясу фундамента должно быть заложено по 2 рабочие арматуры как минимум, связанных между собой хомутами или отдельными поперечными стержнями, обычно меньшего диаметра.

• Поперечное армирование. В вязаных каркасах диаметр должен быть не менее 6 мм, а также не менее 0,25 от продольных прутьев. Шаг – не более 15 диаметров.
• Соединения. Стыки можно закреплять при помощи вязальной проволоки, сварки или муфт. Для снижения потерь по прочности при продольном соединении рекомендуется делать перепуск не менее чем на 250 мм в одну сторону. Сварные соединения нужно производить согласно ГОСТ 14098. При соединении муфтами – они должны быть той же несущей способности, что и арматура.
• Гнутые стержни. Во избежание разрушения прутов и бетона в этих местах существуют требования по минимальным диаметрам ее загиба.

Для периодического профиля диаметр загиба должен быть не менее 5 диаметров самой арматуры, а для гладкопрофильной – не менее 2,5.

Инструкция по этапам

Подготовительные работы:

• Расчистить и выровнять предполагаемую площадку строительства.
• Вынести на местность план при помощи маячков с леской.
• Вырыть котлован. Иногда при армировании фундамента своими руками основание делают непосредственно в аккуратно вырытых траншеях, где боковые стенки грунта играют роль опалубки. Сроки очень сжаты, так как под воздействием первого же дождя поверхностные воды частично размоют его. В этом случае армкаркасы изготавливают заблаговременно, до начала рытья траншей. По технологии правильнее будет устроить общий котлован под фундамент, утрамбовать землю и сделать щебеночное основание 20 см на подушке из песка, залив все поверх бетонной подготовкой толщиной 10 см.
• Далее установить опалубку согласно планировке.
• Подготовить все к армировке. Прутки нарезать нужной длины и сделать отгибы. Для облегчения представления о том, как будет выглядеть армокаркас, можно составлять для себя набросок, схему, в которой обозначить зазоры, получившиеся длины и другую вспомогательную информацию.

Устройство каркаса:

1. Нарезка. Необходимая длина определяется по высоте основания минус верхний и нижний зазоры под защитный слой бетона. Для вертикальных прутьев расчет будет складываться так: длина арматуры = высота фундамента – 50 см снизу – 50 см сверху. Для укладываемых по ширине, а также продольных рабочих стержней длина определяется аналогично.

Продольные стержни рекомендуется использовать на всю возможную длину, если составлять из кусков, получится значительный перерасход материала по причине обеспечения перехлестов (как минимум полметра) при каждом стыке. Рабочую арматуру ни в коем случае нельзя соединять «встык», даже если применяется сварка – требования по перепуску такие же.

2. Сбор каркаса. Вспомогательные материалы – это специальная проволока и вязальный крючок для нее, пластиковые фиксаторы и временные подпорки. Длинные прямолинейные участки собираются на земле, затем опускается в опалубку. Проволока должна быть обожженная (иначе она будет ломкая), отрезанная необходимой длины и сложенная вдвое. Чтобы самому зафиксировать ей одно перекрестие стержней, к примеру, диаметром 12 мм, надо отрезать кусок проволоки не менее 200 мм, а для большего диаметра или количества связываемой арматуры – длиннее. То есть 2 прутка по 12 мм (24 мм) нужно обхватить (умножить на два) и перекрутить между собой «хвосты» (как минимум 50 см) получится 100 мм, плюс для повышения прочности она должна быть сложена вдвое = 200 мм, при этом необходимо руководствоваться схемой.

3. Установить каркас в опалубку. Чтобы обеспечить защитный слой бетона снизу фундамента, можно воспользоваться специальными несъемными пластиковыми фиксаторами (подставками). Использовать для этого стальные подставки или арматуру запрещается, так как оставшийся там без защитного слоя метал, подвержен ржавчине и может «заразить» ей весь каркас. Деревянные брусья тоже не рекомендуются, так как они впитывают влагу и могут передать ее металлическому каркасу, который начнет ржаветь.

4. Выполнить правильное армирование углов согласно инструкции. Для этого применяются гнутые с требуемым радиусом стержни, с заданной величиной перепуска. Также устраиваются и Т-образные примыкания основания.

Распространенные ошибки и рекомендации

Устраивать углы при помощи прямых пересечений не советуется, гнуть арматуру очень тяжело. Порой при армировании углов ленточного основания прибегают к хитростям: раскалить металл до более податливого состояния и согнуть, или сделать подпил болгаркой и согнуть в этом месте – ни один, ни другой вариант неприемлем. Потерянная в этих манипуляциях почти вся прочность прутьев при неравномерной просадке сооружения может привести к тому, что фундамент не выдержит, и трещина пойдет по углу на всю высоту строения.

Зачастую при устройстве фундамента своими силами есть непреодолимое стремление «сделать все понадежнее и покрепче, что б наверняка», это приводит к увеличению стержней, диаметра и шага, при этом затрачивается необоснованно больше материала, средств и сил. Процент армирования колеблется от 0,1% до 4% от площади сечения основания, для частного строительства значения 0,1% будет больше чем достаточно.

stroitel-lab.ru

Делаем армирование фундамента по советам опытных строителей

Профессиональное армирование фундамента позволяет исключить возможную просадку конструкции и упрочняет бетон на 400% по сравнению с простым заливанием. Сейчас мы рассмотрим, как правильно расшить опалубку арматурой, каким образом прикрепить арматуру между собой и как выбрать лучшую схему расшивки.

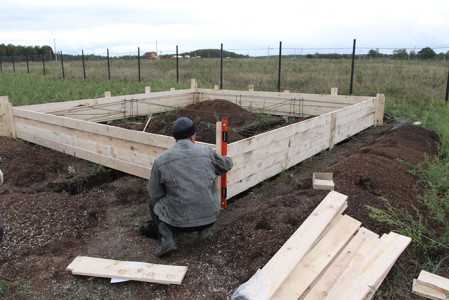

Создаем специальную опалубку с учетом будущего армирования

Сюжет об установке опалубки

Для начала очищаем  пространство, на котором будет размещаться качественная опалубка. Для нее лучше всего будет использовать деревянные элементы  каркаса, поскольку несколько поперечных прутиков будут вбиваться именно в стенки. Используем доски толщиной до 2 сантиметров или ОСБ листы толщиной от 10 мм и более. Оптимальная  толщина — 15 миллиметров, чтобы  делать меньше опор. Рассмотрим подробную инструкцию как ее собрать.

Шаг 1выставить деревянные щиты.

Выставить деревянные щиты или ОСБ листы напротив друг друга и скрепить сверху несколькими поперечными планками, внутри между листами вставить несколько деревянных брусков по 30 сантиметров длинной и привинтить их шурупами к каждой стороне снаружи.

Шаг 2установить косые подпорки через каждые 50 сантиметров в шахматном порядке.

Сделать их можно из деревянных брусков 50х50 миллиметров, где низ оставить с ровным спилом, а верх срезать под углом 45 градусов и привинтить шурупом к стенке.

Шаг 3проделать электрической дрелью отверстия на 12 миллиметров на уровне 30, 70 и 120 сантиметров от пола.

Сделать через каждые 2 метра по всему периметру обрешетки, чтобы можно было свободно забить туда арматуру поперечного сечения.

Теперь работы по созданию обрешетки можно считать завершенными. В ходе работы пользуйтесь уровнем.

Углы опалубки должны быть максимально ровными, поскольку их будем армировать больше всего  — нельзя допускать перекосов.

Нарезаем арматуру и выбираем схему каркаса

Для начала определимся, какая схема подойдет именно для дома. Существует несколько вариантов. Наиболее распространенные виды: сеточка (равносторонние ячейки по всему периметру),  параллельное формирование, параллельная укладка с угловыми усилениями и хаотическое набрасывание металла (характерный вид для новичков).  Выберем самый простой и действенный метод – усиление углов при параллельном укладывании продольной арматуры, поскольку при просадке опасны именно давления на излом, а поперечины играют роль защиты от давления почвы с боков. Рассмотрим, как сделать.

Шаг 1забиваем вертикали по углам.

Забиваем вертикали по углам и через каждые 120 сантиметров по всему периметру. Берем арматуру толщиной 8-10 мм (слишком прочную не надо, она только для связки) и забиваем по 2 штуки в каждый угол. Расстояние между ними 20 сантиметром и по 5 сантиметров от каждой стенки обрешетки. То есть, максимально по центру.

Шаг 2всовываем в предварительно сделанные отверстия прутики длинной 30 сантиметров.

Толщина арматуры тоже ориентировочно 10 миллиметров – она здесь не будет иметь никакого усилия на разрыв. Сразу заполняем 3 ряда, которые мы насверливали при помощи электрической дрели. Лучше использовать прочную хромированную сталь, которая не подвергается коррозии, но стоимость продукта будет выше в 2-3 раза.

Шаг 3укладываем параллельные пруты.

Вот здесь необходимо уже подумать о прочности, потому как продольная параллельная арматура примет на себя весь «удар» конструкции в результате проседания. Диаметр прута должен быть 14-16 миллиметров. Слишком большой диаметр тоже не нужен, поскольку нам необходимо создать именно гибкую основу, а не прочную и массивную – это уже роль бетона.

Шаг 4арматурный каркас для фундамента скрепляется в одну систему.

Необходимо взять хорошо вяжущуюся проволоку, желательно медную, которой можно будет обмотать все соединения без особого усилия. Важно понимать, что не обязательно затягивать, сваривать ее между собой и проделывать другие операции по упрочнению соединений. Никакой роли они не играют, просто связывают арматуру, чтобы лежала на своем месте и не сдвигалась при заливке бетона. Вязка арматуры для фундамента может вообще не выполняться, если заливать все аккуратно и не смещать элементы с их места. Но, для уверенности, лучше будет скрепить все вместе.

Теперь мы полностью рассмотрели, как вязать арматуру для фундамента, но есть еще один важный момент: усиление углов. Если помещение имеет большую массу (двухэтажный дом и более), то самая большая нагрузка попадает именно на углы. Необходимо увеличить количество параллельных арматур именно на углах (на расстоянии 2 метров) в 2 раза. И сделать косые соединения под углом 45 градусов между тремя ярусами арматуры (30, 70 и 120 сантиметров от пола).

Советы новичкам как армировать фундамент

Видео об армировании фундамента своими руками

При изготовлении такой конструкции начинающий мастер может сделать много ошибок, которые приведут к серьезным проблемам с будущей конструкцией или дорогостоящему ремонту фундамента. Сейчас мы рассмотрим, как избежать наиболее «популярных» ошибок и изготовить качественный фундамент.

1. Нельзя размещать арматуру слишком близко к стенкам опалубки. Согласно СНИП, армирование фундаментов осуществляется таким образом, чтобы металл был углублен минимум на 5 сантиметров в бетон со всех сторон данной конструкции.
2. Используйте цемент марки М 400 и выше, пропорция 3:1 с песком, не слабее. Слишком рыхлый бетон будет подвергаться воздействию влаги и давлению здания. Может крошиться по краям или трескаться, несмотря на качественное армирование.
3. Прутья не должны находиться рядом, как минимум 10 сантиметров между двумя параллельными линиями и поменьше перекрестных соединений – это потенциальные места разломов.
4. Слишком толстая арматура будет нарушать монолитность бетона. Укрепляем по принципу: «лучше 2 прутика по 10 мм, чем 1 на 30 мм».
5. Используйте только гибкую сталь, без примесей хрома, титана и прочего. Здесь важна ее возможность амортизировать, а не прочность – это уже основная задача бетона.

Соблюдая все эти рекомендации, вы можете сделать отличный фундамент, который прослужит много лет и выдержит массивную конструкцию!

Оцените статью: Поделитесь с друзьями!

refite.ru

Как армировать ленточный фундамент своими руками: советы, инструкции

Согласно нормам и правилам обустройства фундаментов, бетонную массу необходимо усилить арматурой, но даже армирование ленточного фундамента можно выполнить своими руками.

По законам сопротивления материалов, бетонный монолитный блок способен выдерживать максимальные нагрузки на сжатие.

При этом его прочность при нагрузке «на изгиб» совсем невелика.

По сути, бетон является хрупким материалом.

Для придания бетону необходимой эластичности, его укрепляют металлической или композитной арматурой. Этот процесс называется армирование.

Армированный бетон способен с одинаковой надежностью воспринимать статические и динамические нагрузки.

Предварительный этап

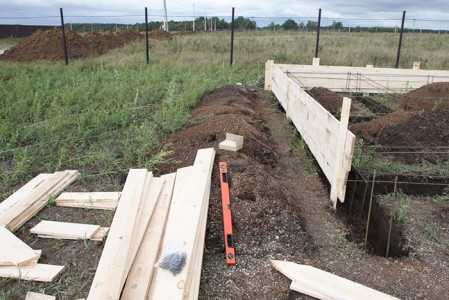

Процедура армирования ленточного фундамента начинается после того, как выкопана и обустроена траншея.

Под небольшие объекты типа бани, гаража, летней кухни или небольшого дома траншею удобнее выкопать вручную.

В таком решении есть следующие преимущества:

• небольшой объем вынутой земли;
• стены траншеи ровные;
• объем бетона потребуется оптимальный.

На дно засыпается слой песка толщиной 10 см, который нужно уплотнить. Для этих целей его проливают водой. Это самый эффективный способ уплотнения.

На видео показано, как выполняются работы по разметке и подготовке траншеи под свайно-ленточное основание.

Видео:

Для того чтобы правильно рассчитать потребность в арматуре, необходимо еще раз измерить длину и ширину траншеи.

Если свайно-ленточный фундамент имеет не прямоугольную, а более сложную конфигурацию, нужно взять в расчет размеры дополнительных отрезков.

Протяженность периметра, измеренная в метрах, послужит основой для подсчета потребности в арматуре.

Каркас из арматуры может иметь сложный профиль. Это зависит от размеров фундамента. В самом простом варианте каркас собирается из пяти продольных отрезков.

Значит, длину периметра нужно умножить на пять. Таким способом определена общая длина арматуры, которая потребуется для обустройства фундамента.

Сборка каркаса

При закупе арматуры надо учесть, что пруток потребуется и на изготовление поперечных стержней. Стандартная длина арматурного прутка диаметром 12 мм составляет 11,7 метра.

Многолетняя практика показывает, что каркас можно изготовить заранее и уже в готовом виде установить в траншею.

Нередко используется и другой способ, когда сборка арматурного остова выполняется своими руками непосредственно в траншее. Принципиальной разницы между этими подходами нет.

Важно, чтобы все действия по сборке выполнялись правильно, в соответствии с действующими строительными нормами. Конкретный выбор делается исходя из реальных условий.

Монолитный свайно-ленточный фундамент получил такое наименование в соответствии со своими прочностными характеристиками.

Это значит, что прочность основания на любом участке одинакова.

Такое условие в значительной мере должен обеспечивать арматурный каркас. Арматурную конструкцию нужно собрать и зафиксировать в собранном положении таким образом, чтобы ее жесткость была одинаковой на любом отрезке.

Исключение составляют углы. Здесь выполняется соединение продольного и поперечного участков. Их необходимо соединить правильно, в строгом соответствии с требованиями технологии.

Изготовление поперечных элементов

Каркас, предназначенный для армирования свайно-ленточного фундамента, имеет объемную форму.

Для того чтобы получить требуемый объем, можно использовать короткие отрезки арматуры, а также специальные заготовки круглой или прямоугольной формы.

Удобнее работать с прямоугольными хомутами, которые нужно изготовить заранее. Это ответственный этап и все операции требуется выполнять правильно.

При формировании арматурного остова чаще всего используют арматуру диаметром 12 и 8 мм. Поперечные хомуты гнут из тонкого прутка.

В этом деле требуется точность исполнения операций. Так называемые хомуты должны иметь одинаковые размеры.

Предварительно следует сделать разметку арматурного прутка. Высота и ширина изделия определяется в соответствии с размерами поперечного сечения ленточного фундамента.

Когда глубина траншеи составляет 1 м, а ширина 0,5 м, то размеры хомута должны составлять 0,7 и 0,3 соответственно.

Эти пропорции близки к нормативам, которые указаны в правилах строительства.

Изготовить хомуты можно своими руками. Здесь можно воспользоваться станком для гибки арматуры или сделать простейшее приспособление из подручных материалов.

Очень важно правильно настроить приспособление и отработать последовательность операций.

Подготовка арматуры

Следующим шагом нужно подготовить арматуру, из которой будет собираться остов. Прут арматуры должен иметь такую же длину, как и длина одной стороны дома.

На практике такое совпадение встречается очень редко. В том случае, когда прут арматуры оказывается длиннее, его просто обрезают до требуемого размера.

Видео:

Если арматура оказалась короче, то ее необходимо нарастить. Делается это простой связкой двух или более отрезков. Соединение нужно выполнить специальной вязальной проволокой.

Важно помнить, что перехлест прутков должен быть не менее одного метра. Армировать фундамент желательно целыми отрезками прутка.

Сборка каркаса под фундамент

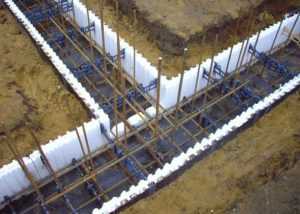

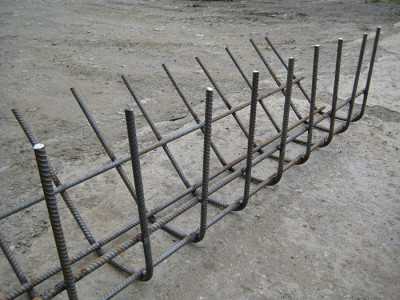

Удобнее собрать каркас на площадке рядом с траншеей под свайно-ленточный фундамент. Первым действием следует разложить хомуты вдоль траншеи на расстоянии одного метра один от другого.

Следующий шаг – продеть длинный отрезок арматуры внутрь хомута и выполнить крепление в каждой точке соприкосновения. Затем, таким же способом продеваются следующие три отрезка.

Все они связываются с хомутами вязальной проволокой. Пятый отрезок арматуры укладывается поверх полученной конструкции и крепится к хомутам таким же способом.

После завершения этой операции можно сказать, что каркас на одну сторону фундамента готов.

При стандартной форме свайно-ленточного основания таких конструкций должно быть четыре. Две по длинной стороне и две по ширине.

Следующим действием собранные конструкции опускаются на свое место в траншее. Здесь их нужно скрепить между собой и сделать это правильно.

Делается это тем же способом с применением вязальной проволоки. Для усиления конструкции внешние углы соединяются с помощью уголков, согнутых из арматуры.

Монолитный ленточный фундамент требует повышенной прочности в угловых опорных точках. Вязка арматуры выполняется с использованием соответствующих инструментов.

Это могут быть специальные щипцы или крючок, который можно сделать своими руками.

Установка каркаса

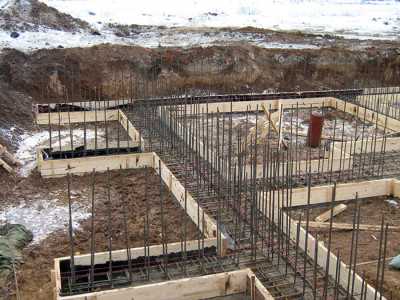

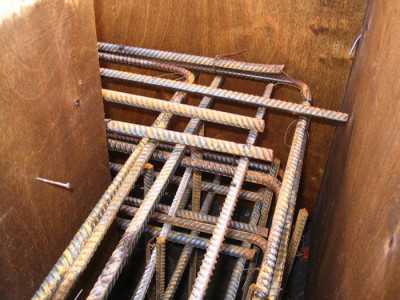

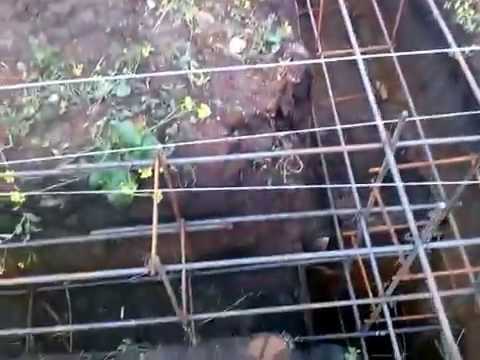

После того, как каркас опущен в траншею, его необходимо правильно сориентировать. Это ответственная операция, которая определяет надежность основания в целом.

Монолитный свайно-ленточный фундамент не оправдает своего назначения, если не будут выполнены простые по своему содержанию требования.

Первое требование заключается в том, чтобы прутки арматуры не выступали наружу из бетонного основания. На видео показан правильно установленный в траншее арматурный остов.

Видео:

Практика показывает, что при индивидуальном жилищном строительстве правила не всегда соблюдаются. Ничего хорошего из этого не следует.

Оторвать арматуру от грунта

Согласно многолетнему опыту строительства известно, что между арматурным остовом и грунтом должно быть расстояние в пределах десяти сантиметров.

Для того чтобы обеспечить этот зазор, используются специальные опоры. На практике чаще всего применяют обломки кирпича или обрезки металлического уголка.

Горизонтальная планировка

Армированный монолитный фундамент служит долго и надежно, если все требования при его обустройстве выполнялись с высокой точностью.

Верхнюю плоскость каркаса необходимо выставить строго горизонтально. В этом случае верхний слой бетона будет иметь одинаковую толщину по всей поверхности.

Вертикальная ориентация

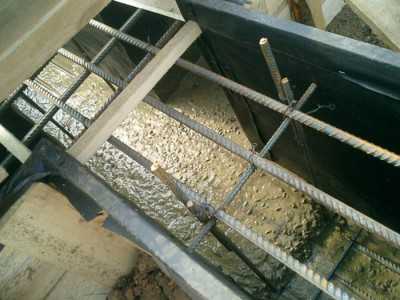

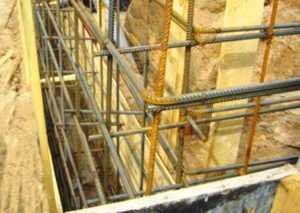

Каркас необходимо закрепить в траншее таким образом, чтобы арматура не соприкасалась со стенами опалубки.

Если этого не сделать, то при заливке бетона вся конструкция может потерять форму и сдвинуться в одну из сторон.

Боковые распорки легко устанавливаются своими руками. Для этих целей можно применить отрезки арматуры.

Заливка фундамента

Правильно выполненные работы по армированию ленточного фундамента позволяют добиться желаемого результата. Основание будет служить долго и надежно.

Даже значительные изменения внешних условий, таких как повышение уровня грунтовых вод или проседание грунта, не окажет на ленточный фундамент существенного влияния.

В то же время очень важно аккуратно выполнить завершающую часть работ по обустройству ленточного фундамента в целом. Заливка бетона не сложная, но ответственная операция.

На видео показано, как она выполняется.

Видео:

Многие застройщики, которые возводят дом своими руками, предпочитают выполнять заливку ленточного фундамента самостоятельно. В таком решении есть рациональное зерно.

Заливка производится поэтапно. В данном случае важно то, что можно отследить положение арматуры и не допустить перекосов или деформации.

По завершении заливки ленточный фундамент должен набрать прочность в течение трех-четырех недель.

stroyremned.ru
