Диаметр композитной арматуры. Равнопрочная замена

На главную / Вопросы — Ответы / ДИАМЕТР КОМПОЗИТНОЙ АРМАТУРЫ. РАВНОПРОЧНАЯ ЗАМЕНА

04.06.2015 Вопросы — Ответы, Композитная арматура, СТАТЬИ, Стеклопластиковая арматура Оставить комментарий 34,553 Просмотры

Нас часто спрашивают, каким должен быть диаметр композитной арматуры и что такое «равнопрочная замена»? Понятие «равнопрочная замена», появилось как попытка провести некую аналогию между привычной для всех строителей стальной арматурой и композитной арматурой. Любая строительная арматура, используемая для армирования бетонных конструкций, — работает на растяжение (на сжатие работает сам бетон) и применяется для предотвращения растрескивания этой бетонной конструкции.

Прочность арматуры на растяжение измеряется в МПа и имеет название «предел прочности при растяжении». Если приложить к арматуре растягивающее напряжение, превышающее её  «предел прочности при растяжении», то она будет разрушится (разорвется).

Стоит отметить, что при достижении предела прочности, композитная и стальная арматура разрушаются по-разному — у них разный характер поведения под нагрузкой (зависимость «напряжение-деформация»):

  • У композитной арматуры это прямая линия с упруголинейной зависимостью под нагрузкой до разрушения;
  • У стальной арматуры это кривая линия с площадкой текучести под нагрузкой.

Другими словами, стальная арматура в какой-то момент теряет прочность и начинает сильно растягиваться. Такое поведение называется «текучестью».

Понятие «Равнопрочная замена»

Теперь вернемся к понятию «равнопрочная замена». Как и следует из формулировки, «равнопрочная замена» это замена стальной арматуры на композитную, имеющую другой диаметр, но ту же прочность на растяжение. Соответственно далее отсюда рождается ещё одно понятие, характеризующее композитную арматуру — «равнопрочный диаметр».

Зачем когда-то были введены эти понятия? Дело в том, что до недавнего времени в нашей стране существовал, если так можно выразится, нормативный вакуум.

Поэтому неким альтернативным выходом из ситуации было составить таблицу «равнопрочной замены», пользуясь которой строитель мог бы сделать расчет конструкции для стальной арматуры, а потом просто использовать вместо неё композитную, определив необходимый диаметр композитной арматуры по этой самой таблице «равнопрочной замены». Безусловно такой порядок действий не является безусловно правильным и рождает некоторые вопросы, основанные на том, что таблица не учитывает всех особенностей сравниваемых материалов (стали и композита). Например, в случае пожара и нагрева конструкции, стальная и композитная арматура начинают вести себя абсолютно по-разному. Кроме того, модуль упругости при растяжении у композитной арматуры отличается от модуля упругости при растяжении у стальной арматуры. Однако, если речь не идет о таких ответственных конструкциях, как перекрытия, то использование метода равнопрочной замены было вполне оправдано.

Так каким же должен быть диаметр композитной арматуры? Вы будете удивлены, но равнопрочный диаметр композитной арматуры легко посчитать математически. Итак, логика довольно проста:

  • Изначально мы ориентируемся на стандартные диаметры, принятые для стальной арматуры. Эти диаметры определены в ГОСТ 5781-82. Механические свойства арматурной стали должны соответствовать нормам, указанным в Таблице 8 данного ГОСТ. Под пределом прочности на растяжение у стальной арматуры берем значение её предела текучести, так как за этим пределом она, по сути, перестаёт «работать».
  • Выберем в Таблице 8 ГОСТ 5781-82 интересующий нас класс стальной арматуры. Обычно это самый широко применяемый A-III (А400).
  • Составим таблицу, в которой перечислим диаметры стальной арматуры выбранного класса и посчитаем силу, которую нужно приложить к арматуре ДАННОГО ДИАМЕТРА для того, чтобы достигнуть предела текучести. В таблице указан предел текучести в Ньютонах на 1 мм
    2
    площади окружности арматурного прутка. В качестве диаметра стальной арматуры возьмем не внешний или внутренний её диаметр, а номер её профиля, так как он является усредненным диаметром, что следует из ГОСТ 5781-82 пункт 1. 4.: «Номинальные диаметры периодических профилей должны соответствовать номинальным диаметрам равновеликих по площади поперечного сечения гладких профилей.»
  • Дополним таблицу столбцом с расчетными площадями окружностей для всех арматурных прутков с диаметрами, указанными в первом столбце
  • Рассчитаем силу, которую надо приложить, чтобы достигнуть предела текучести для каждого из диаметров. Для этого соответствующую площадь окружности, измеренную в
    мм2
    нужно умножить на предел текучести, характерный для данного класса арматуры и измеряемый в Н/мм2
  • Далее нам нужно вычислить равнопрочный диаметр композитной арматуры. При этом, стоит отметить, что учитывая конструкцию современной композитной арматуры, производимой в России, прочность на растяжение у этой композитной арматуры определяется ИСКЛЮЧИТЕЛЬНО самим телом арматурного стержня, состоящим из пучка параллельных волокон. Следовательно нас интересует исключительно внутренний диаметр композитной арматуры, измеряемый по телу арматурного стержня. Внешний диаметр, измеряемый по виткам намотанных ребер нам абсолютно не интересен, так как эти намотанные по спирали ребра никак не влияют на прочности при растяжении у композитной арматуры.
  • Равнопрочный диаметр композитной арматуры рассчитывается в обратном порядке. Другими словами нужно взять ту же величину силы, как та, которую надо приложить, чтобы достигнуть предела текучести металла и рассчитать требуемый внутренний диаметр, который и будет равнопрочным эквивалентом соответствующей стальной арматуре. Единственное отсутствующее значение — «
    предел прочности при растяжении
    » у композитной арматуры определяется очень просто, так как является по своей сути справочным. Опуская подробности, его можно принять равным 1100 Н/мм2



Стальная арматура A-III (А400) по ГОСТ 5781-82 Композитная стеклопластиковая арматура равнопрочностная по ГОСТ 31938-2011
 Диаметр, мм S, мм² предел прочности при растяжении, Н/мм² Предельное усилие, Н Внутренний диаметр, мм S, мм² предел прочности при растяжении, Н/мм² Предельное усилие, Н
6 28,3 390 11037 3,57 10,03 1100 11037
8 50,3 390 19617 4,77 17,83 1100 19617
10 78,5 390 30615 5,95 27,83 1100 30615
12 113,1 390 44109 7,15 40,1 1100 44109
14 154 390 60060 8,34 54,6 1100 60060
16 201 390 78390 9,53 71,26 1100 78390
18 254 390 99060 10,71 90,05 1100 99060
20 314 390 122460 11,91 111,33 1100 122460
22 380 390 148200 13,1 134,73 1100 148200
25 491 390 191490 14,89 174,08 1100 191490
28 616 390 240240 16,68 218,4 1100 240240
32 801 390 312390 19,02 283,99 1100 312390
36 1018 390 397020 21,44 360,93 1100 397020
40 1257 390 490230 23,83 445,66 1100 490230
45 1500 390 585000 26,03 531,82 1100 585000
50 1963
390
765570 29,78 695,97 1100 765570
55 2376 390 926640 32,76 842,4 1100 926640
60 2827 390 1102530 35,73 1002,3 1100 1102530
70 3848 390 1500720 41,69 1364,29 1100 1500720
80 5027 390 1960530 47,65 1782,3 1100 1960530



Диаметр композитной арматуры

Вот теперь мы можем ответить на вопрос: Какой должен быть диаметр композитной арматуры? Пример: если Вы ищите замену стальной арматуре класса A-III (А400) с диаметром (номером профиля) 14мм, то Вам нужно брать стеклопластиковую арматуру, внутренний диаметр (измеренный по телу прутка) которой должен быть не менее 8,34 мм!

Если Вы собираетесь вооружиться штангенциркулем и приступить к измерениям диаметров композитной стеклопластиковой арматуры, то учтите следующие оговорки:

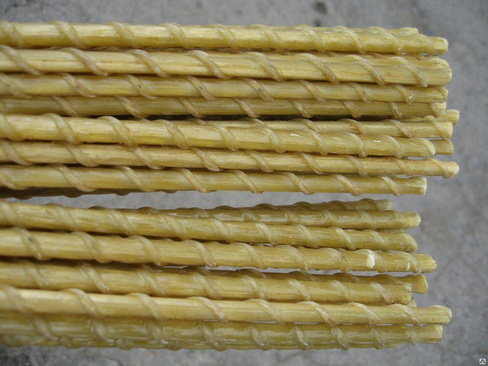

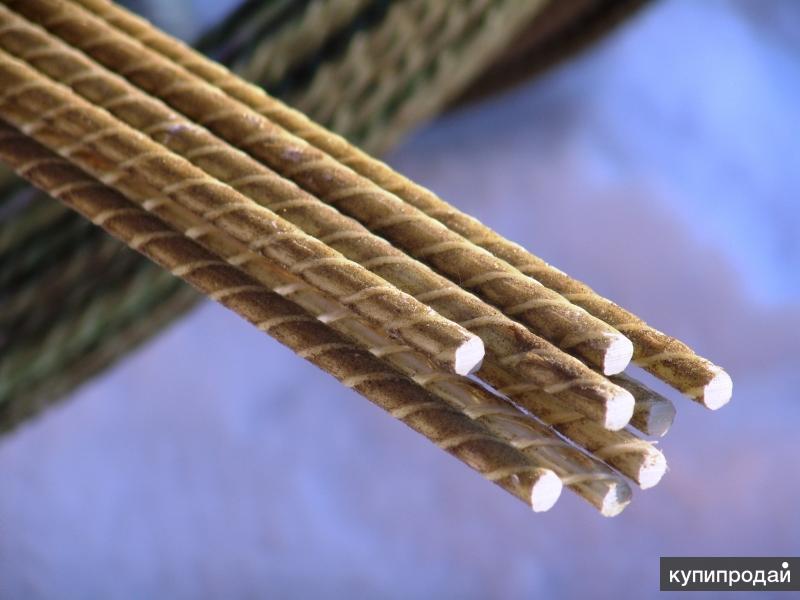

  1. Всё, что описано выше, справедливо лишь для композитной арматуры периодического профиля (с ребрами, намотанными по спирали)! Измерение диаметра стержня у гладкой композитной арматуры, обсыпанной кварцевым песком, представляется практически невозможным.
  2. Измеряя внутренний диаметр композитной арматуры периодического профиля избегайте мест, в которых заметно избыточное количество композитного связующего в виде наплывов и капель из застывшей смолы.
  3. Сечение стержня композитной арматуры может иметь форму, отличную от идеальной окружности. Так, например, при незаконченной полимеризации из-за протягивания между валами, сечение стержня композитной арматуры может приобретать немного элипсовидную форму. Поэтому, измерять диаметр следует в двух, взаимоперпендикулярных, плоскостях с последующим вычислением усредненного диаметра (сложить два полученных результата друг с другом и результирующую сумму разделить на два).
  4. Приведенная таблица справедлива лишь для стальной арматуры класса A-III (А400) по ГОСТ 5781-82 и композитной стеклопластиковой арматуры периодического профиля по ГОСТ 31938-2011. Для стальной арматуры других классов, а так же для других типов композитной арматуры (например, не основе стеклопластика, а на основе базальтопластика) таблица будет иметь совершенно другие значения.

Поделиться ссылкой

МеткиДиаметр композитной арматуры Диаметр стеклопластиковой арматуры Композитная арматура Композитная арматура ГОСТ Равнопрочная замена Стеклопластиковая арматура

Предыдущий ЧЕМ РЕЗАТЬ СТЕКЛОПЛАСТИКОВУЮ АРМАТУРУ?

Следующий Композитная арматура для фундамента дома в поселке «Ближняя пристань»

Проверьте также

Двухэтажный дом из пенобетона в поселке «Ближняя пристань» на фундаменте, армированном композитной арматурой. Строительство дома …

Как измерить диаметр арматуры СТАЛЬНОЙ С измерением диаметра стальной арматуры всё просто, тут нам на …

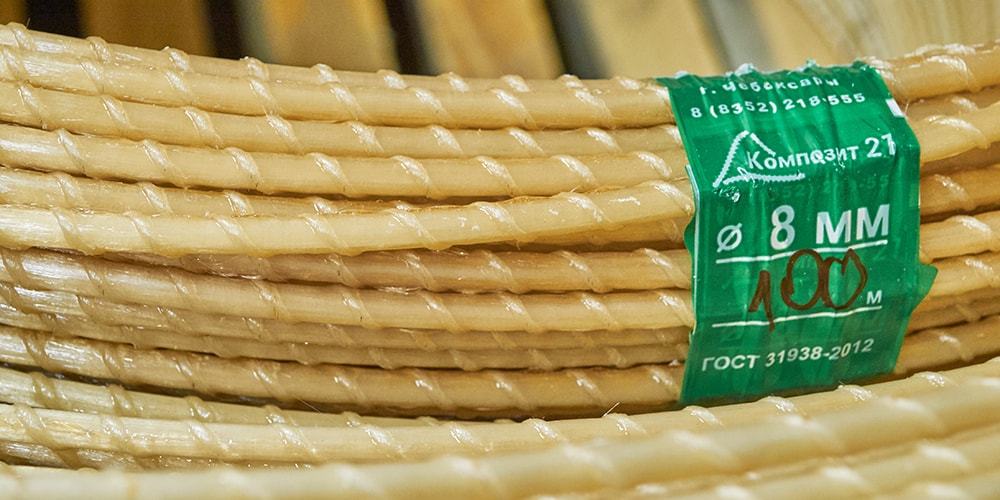

Диаметр стеклопластиковой арматуры

СтеклоПласт » Полезные материалы » Диаметр стеклопластиковой арматуры – нюансы измерения

Если требуется определить диаметр металлического стержня, то технология измерения достаточно понятна и проста, регламентируется ГОСТом. Однако для неспециалистов может быть полезной информация о том, что диаметр арматуры может быть внешний – включающий ребра периодического профиля, внутренний – представляющий диаметр собственно тела стержня, и номинальный диаметр – целое число, которое еще называют номер профиля. Как правило, все эти цифры разные и внешний диаметр всегда больше номинального, и чем больше диаметр арматуры, тем больше эта цифра приближается к следующему по очереди номеру профиля. Этот момент часто используют мошенники, чтобы ориентируясь на внешний диаметр, выдать стержни меньшего диаметра за большего и, следовательно, продать дороже.

Когда же речь идет об арматуре из стеклопластика, то здесь также существуют нюансы измерений, которыми могут воспользоваться мошенники. Согласно ГОСТу 31938 измерение внешнего диаметра, в принципе, ничем не отличается от вышеназванной процедуры, но сам процесс четко не описан. Здесь следует отметить, что особенности линий по производству арматуры из стеклопластика в России не дают возможности изготавливать стержни идеально круглой формы. Как правило, готовый продукт имеет слегка овальную форму, и чем больше диаметр прутка, тем овал более выражен. Разумеется, если измерить диаметр стержня в одном положении, а потом повернуть его на 90 градусов, и измерить еще раз, то мы, как правило, получим две разные цифры. Если суммировать эти показатели и поделить на 2, то в итоге мы получим усредненный показатель диаметра стеклопластиковой арматуры.

Композитная стеклопластиковая арматура — контроль диаметра D-10 ГОСТ. ТОЧНО В ДЕСЯТКУ! СтеклоПласт.

В ГОСТе 31938 присутствует еще один важный параметр арматуры из пластика, называемый номинальный диаметр, который используется при расчетных работах. Но процедура определения номинального диаметра такова, что в реальной жизни потребитель не может самостоятельно определить этот параметр. Но, если все же очень нужно, то можно воспользоваться следующим советом. Необходимо знать, что, по сути, номинальный диаметр приблизительно представляет собой среднее между внешним и внутренним диаметром.  И чем более редкие ребра на стержне, тем более показатель внутреннего диаметра приближается к номинальному показателю. Чтобы не повестись на нечестных продавцов всегда можно измерить внешний и внутренний диаметр стеклопластикового прутка и проконтролировать, чтобы внешний диаметр стержня был обязательно больше, нежели заявленный продавцом номинальный диаметр. Если внешний диаметр соответствует заявленному номинальному, можно сделать вывод что вы имеете дело с мошенником.

  • ‹ Предыдущая статья
  • Следующая статья ›

Вы можете оформить заказ или обсудить условия сотрудничества по телефону

8 (800) 700-61-34

Арматура цена, размеры, вес — композитная арматура и сетка

Наша компания производит инновационные армирующие материалы — стеклопластиковую арматуру и сетку для бетона и кладочную сетку.

Здесь вы найдете армирующий материал для фундаментов, полов, стен и других бетонных изделий, дорог и мостов, железных дорог, береговых укреплений и морских сооружений.

Композитная арматура и стеклосетка – выгодная замена армированию бетонных конструкций. Список преимуществ доступен по ссылке.

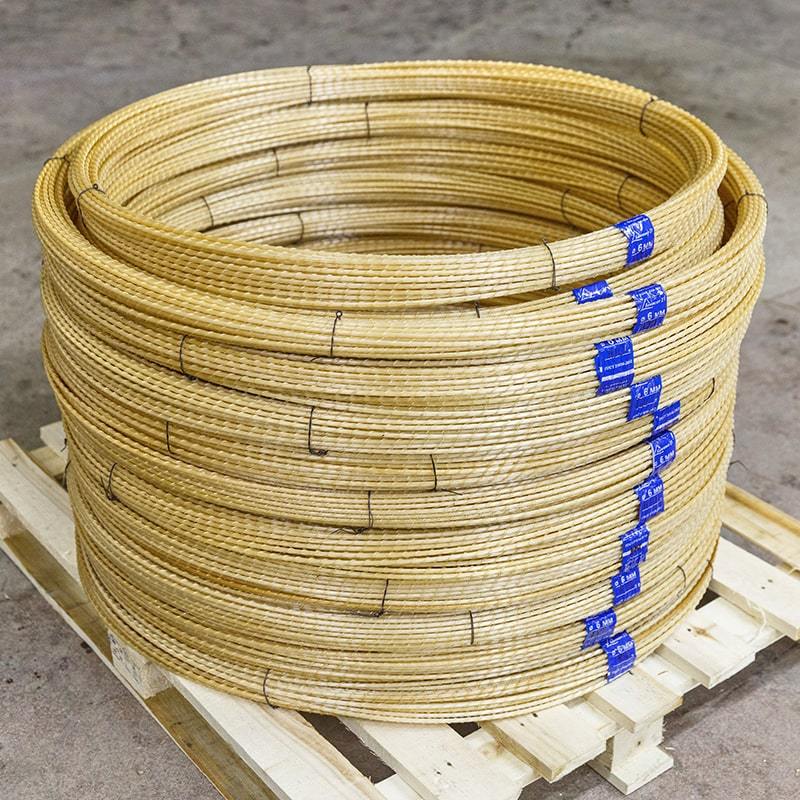

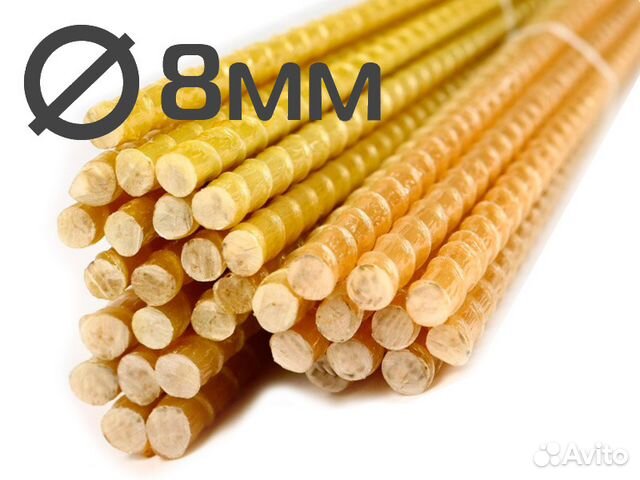

Производим арматуру с профилем периодической намотки. Диаметры от 4 до 24 миллиметров. Арматура поставляется в бухтах и ​​стержнях. Сетка изготавливается с ячейками 50*50 мм, 100*100 мм, 150*150 мм, поставляется в листах (длина до 3 метров) или рулонах (длина 50 метров).

См. цены и вес арматурного материала.

Диаметры (размеры) стержней стеклопластиковой арматуры, вес и цена

  Размер (диаметр) Масса единицы длины, кг/м Масса 100-метрового рулона, кг Цена, $/м Цена, €/м
 4 мм 0,026 2,6 0,12 0,10
5 мм 0,043 4,3 0,17 0,15
 6 мм 0,06 6 0,20 0,17
7 мм 0,086 8,6 0,26 0,22
8 мм 0,094 9,4 0,30 0,26
9 мм 0,119 11,9 0,39 0,35
10 мм 0,144 14,4 0,43 0,38
11 мм 0,172 17,2 0,55 0,48
12 мм 0,2 20 0,61 0,54
14 мм 0,28 0,89 0,78
16 мм 0,46 1,42 1,24
18 мм 0,56 1,77 1,55
20 мм 0,63 2,07 1,81
22 мм 0,73 2,46 2,16
24 мм 0,85 2,76 2,42

Размер сетки из стекловолокна, вес и цена

Панели из арматурной проволоки Масса квадратного метра, кг Цена, $/м 2 Цена, €/м 2
50×50 — ø2 мм* 0,21 1,34 1,17
50×50 — ø2,5 мм* 0,33 1,81 1,59
50×50 — ø3 мм* 0,44  2,46 2,16
50×50 — ø4 мм 0,78 3,90 3,42
100×100 — ø2 мм* 0,11 0,91 0,79
100×100 — ø2,5 мм* 0,18 1,28 1,12
100×100 — ø3 мм* 0,23 1,63 1,43
100×100 — ø4 мм 0,39 2,36 2,07
100×100 — ø5 мм 0,55 2,86 2,50
150×150 — ø3 мм 0,17 1,24 1,09
150×150 — ø4 мм 0,26 1,63 1,43
150×150 — ø5 мм 0,43 2,44 2,14

* — производится как в рулонах, так и в листах (остальные — только листы)

О продукте | vivafiberglass.

com

Код продукта Номинальный диаметр стержней из стеклопластика Эквивалентный диаметр стальных стержней (A400) Прочность на растяжение стеклопластиковых стержней, МПа (мин) Упаковка, м Упаковка, тип Длина 1 т прутка (сталь), м Ориентировочная масса 1 метра бруса (стеклопластика), кг Масса 1 метра прутка (сталь), кг Получить предложение
Стеклопластик 4 4 6 758 150 катушка 4 504 510 0,052 0,222 Получить предложение
Стеклопластик 6 6 8 758 150 катушка 2 531 650 0,100 0,395 Получить предложение
Стеклопластик 7 7 10 758 150 катушка 1 620 750 0,135 0,617 Получить предложение
Стеклопластик 8 8 12 758 150 катушка 1 126,130 0,160 0,888 Получить предложение
Стеклопластик 10 10 14 758 120 катушка 826. 450 0,254 1.210 Получить предложение
Стеклопластик 12 12 16 758 60 катушка 633. 310 0,366 1,579 Получить предложение
Стеклопластик 14 14 18 689 12 прямой стержень 500. 000 0,471 2.000 Получить предложение
Стеклопластик 16 16 20 655 12 прямой стержень 404. 860 0,531 2,470 Получить предложение
Стеклопластик 18 18 22 655 н/д* прямой стержень 355. 570 0,773 2,980 Получить предложение
Стеклопластик 20 20 25 655 н/д* прямой стержень 259.
